Выбор фундамента для каркасного дома: Какой фундамент выбрать для каркасного дома

Какой фундамент для каркасного дома — свайный, плитный.

Правильный выбор фундамента дома определяет долговечность строения. Фундамент дома необходим для распределения нагрузки и давления стен по поверхности грунта. Он также предупреждает разрушение дома и образование трещин. Какой фундамент для каркасного дома лучше – плитный, свайный или ленточный? И почему строение без фундамента будет недолговечным?

Содержание статьи

1. Фундамент для каркасного дома
2. Типы фундаментов
3. Расчёт фундамента
4. Этапы строительства фундамента
5. Ленточный фундамент
6. Плитный фундамент под строение
   • Столбчатый фундамент
   • Лучший фундамент

Фундамент для каркасного дома

Зимой при температурах ниже ноля происходит замерзание жидкости в водоёмах и поверхностных слоях почвы. Объём воды при замерзании увеличивается, а уровень грунта поднимается на несколько сантиметров. Уровень зимнего вспучивания почвы зависит от количества влаги, которое могло в нём находиться.

Свайный фундамент для каркасного дома по канадской технологии.

Меньше других поднимаются песчаные грунты. Они практически не задерживают воду и остаются сухими. Сильнее других поднимаются глинистые грунты. В их поверхности задерживается значительное количество воды, что приводит к вспучиванию грунта при промерзании.

На заметку

Вспучивание и последующее весеннее просаживание грунта происходят неравномерно. Некоторые участки почвы поднимаются выше, на несколько сантиметров, некоторые – ниже, на несколько миллиметров. Такие колебания уровня являются причиной трещин в стенах, особенно если дом выполнено из плотного тяжёлого материала – кирпича, бетона.

И даже для лёгкого каркасного дома неравномерная просадка грунта может также стать причиной нарушения его геометрии, разъединения деталей обшивки, появление наклона каркасных опор. Поэтому для любого строения сооружают основание — фундамент. Какой фундамент лучше для каркасного дома – свайный, плитный или ленточный?

Типы фундаментов

Каркасный дом отличается от других известных строений небольшим весом. Стены каркасных строений  имеют внутренний утеплитель, масса которого значительно меньше плотных бетонных или деревянных материалов. Поэтому вес стены каркасника меньше веса кирпичной стены – в 4-6 раз, а деревянной – в 2 раза. Это накладывает свои особенности на выбор основания.

Ленточный фундамент.

Для каркасного строения нет необходимости сооружать большой глубокозаглубленный фундамент, который бы опирался на непромерзающие слои грунта. Возведение такого основания достаточно затратно, обходится застройщикам в треть суммы строительства. Такой фундамент необходим для тяжёлых кирпичных и монолитных бетонных стен, каменной кладки или тяжёлой облицовки. Для лёгких строений можно обойтись мелкозаглубленным фундаментом – плитой или лентой.

На заметку

Фундамент для каркасного дома также может быть свайным или столбчатым. Его выбирают для особенных подвижных видов грунтов – пойменных или песчаных нестабильных участков, расположенных на берегах рек, озёр, на склонах балок, оврагов с возможным почвенным подтоплением и подвижками.

Расчёт фундамента

Несмотря на небольшую глубину залегания, фундамент каркасного дома должен выдерживать вес его стен, кровли и внутренних бытовых устройств (отопления, водоснабжения). Запаса прочности подземного основания должно быть достаточно, чтобы поднимать на себе вес каркасного строения при зимнем вспучивании грунта. А также опускаться вместе со стенами и крышей при весеннем оттаивании. Исходя их этих требований, выбирают высоту мелкозаглубленного основания в таком размере, чтобы обеспечить фундаменту необходимую прочность.

Монолитная плита.

Для мелкозаглубленной ленты из бута и бетона достаточно использовать 500-600 мм общей суммарной высоты ленты. Слово «суммарная» – обозначает общую высоту той части фундамента, которая расположена над землёй, и той, которая заглублена в почву. Для плитного фундамента толщина плиты или высота фундаментного основания могут быть меньше и составлять 300-400 мм, так как его конструкция – массивнее, и удельная прочность – выше.

На заметку

Выбор толщины фундамента определяется этажностью строения. Для двух- трёхэтажных каркасных домов выбирают высоту по верхней рекомендуемой цифре. А также используют больше слоёв армирование фундамента плиты, ленты.

Глубина залегания свайно-ростверкового основания, в другом варианте названия – столбчатого, определяется глубиной расположения неподвижных грунтовых пород. Как правило, пята сваи или опоры опускается вниз до неподвижного скального грунта. Который может выходить на поверхность, а может располагаться на глубине нескольких метров.

Демонстрация фундаментов каркасных домов на видео показывает разницу между различными типами оснований. А также особенности выполнения строительных работ, заливку или забивку столбов, свай, различные этапы строительства.

Этапы строительства фундамента

Фундамент под каркасный дом закладывают в несколько этапов:

• Строительство основы каркасного дома начинается с грунтовых работ. Вынимают плодородный слой грунта в зоне расположения ленты, плиты или сваи. Дно ямы отсыпают слоем песка, который трамбуют и проливают водой. Песчаная подушка выполняют функцию отвода влаги и амортизатора. Пролив водой необходим для её уплотнения.

На заметку

При строительстве на влажных глинистых грунтах дополнительно под песчаную подушку укладывается геотекстиль – для ограничение попадания влаги в песок и стены фундамента.

По канадской технологии на свайном фундаменте.

• Укладывают арматуру – эта операция необходима для возведения больших каркасных строений, с площадью более чем 40 кв. м и высотой более 1 этажа. Диаметр проволочной арматуры зависит от размера будущего строения (площади, этажности).
• Устанавливают опалубку для последующего литья бетона.
• Укладывают внутрь опалубки наполнитель – битый кирпич, щебень, камень.
• Замешивают бетонный раствор на участке строительстве или заказывают его на заводе-изготовителе.
• Заливают бетоном, после чего – раствор обрабатывают вибратором и с поверхности – трамбуют, для уплотнения.
• Если использовался не гидростойкий бетон, то выполняют гидроизоляцию его поверхности.

На заметку

Гидроизоляцию фундамента легче проводить на этапе замешивания бетонного раствора или добавлять гидроизолирующие добавки перед заливкой в опалубку. В таком случае, монолитная масса будет иметь водоотталкивающие свойства, не будет нуждаться в последующей защите поверхности от влаги.

А теперь рассмотрим, чем отличаются различные типы фундаментов, какие особенности их сооружения под каркасное строение. И как выбрать лучший фундамент для каркасного дома?

Ленточный фундамент

Ленточный фундамент – распространённых тип основания, который используют при строительстве различных домов. При этом для разных стен выбирают разную высоту фундаментной «ленты». Для тяжёлых кирпичных она может составлять 1,5-2 м, а для лёгких каркасных – до полуметра.

Ширина ленточного основания определяется толщиной стены. Фундаментная лента должна быть шире, чем стена, на 50-100 мм с каждой стороны (изнутри и снаружи). Толщина стен каркасного дома определяется толщиной утеплителя, вентиляционных зазоров и обшивки. Часто она составляет от 300 до 500 мм.

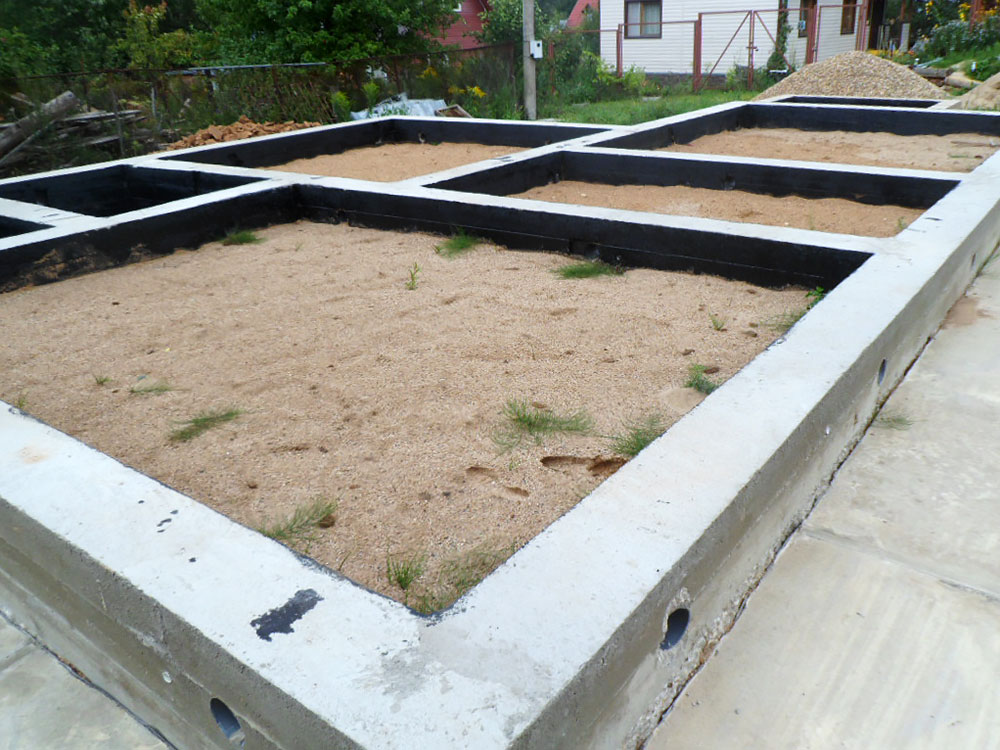

Ленточный фундамент.

Ленточный для каркасного дома выполняют заглубленным в грунт на 200-400 мм. Глубина заглубления определяется расположением плодородной почвы, которую вынимают при строительстве полностью.

В традиционном кирпичном строительстве ленту прокладывают не только под наружными стенами, то также под несущими межкомнатными простенками. В каркасных строениях фундаментная лента обустраивается только по наружному периметру дома. Прочности такого основания достаточно, чтобы выдержать без разрушений вес облегчённых стен каркасного строения.

На заметку

Благодаря небольшому весу стен и всего строения, мелкозаглубленный ленточный фундамент способен выдерживать 2 этажа каркасного строения.

Материалом для заливки может быть бетон или смесь камня и бетона. Вместо камня можно использовать битый кирпич, щебень.

Плитный фундамент под строение

Плитное основание или фундаментная плита достаточно часто используются в каркасном строительстве. Его часто называют плавающим. Плита «поднимается» вместе с домом наподобие палубы корабля при зимнем вспучивании. И «опускается» вместе с построенной «оснасткой».

Плитный фундамент .

Плитное основание имеют ряд преимуществ перед «лентой»:

• Для плиты нет необходимости вынимать грунт. Она может совсем не заглубляться в почву или опускаться не более чем на 100 мм или глубину плодородного слоя.

По нормам СНиП, при строительстве любых домов обязательно необходимо снимать плодородный слой грунта. Поэтому часто глубина залегания плитного фундамента определяется глубиной плодородной почвы.

• Плита является самым простым в техническом смысле фундаментом, наиболее доступным для исполнения своими руками. Она требует минимального количества опалубки и заливается единым монолитным «куском».
• Монолитный плитный фундамент предоставляет застройщику готовый черновой пол и необходимым утеплением. В то время как на «ленте» такой пол необходимо собирать из лагов, а пространство под ним – отсыпать керамзитом или другим насыпным теплоизолятором.

Плитное основание – лучший вариант фундамента под каркасный дом своими руками. Его используют для сооружения одно-, двух- и трёхэтажных каркасников. При этом с повышением этажности увеличивают толщину плитного фундамента и размер арматуры.

Столбчатый фундамент

Столбчатый представляет собой столбы, сваи или другие варианты вертикальных опор, которые опускаются в грунт на заданную глубину. Это один из самых экономичных видов фундаментов, которые используют для сооружения основания под каркасник, при условии – надземного сооружения, когда скальный грунт выходит на поверхность. Если же необходимо вбивать или заколачивать сваи в грунт на некоторую глубину, то такое строительство требует работы спецтехники и обходится дорого.

На столбчатом фундаменте.

Столбчатый или свайный для каркасного дома собирают из металлических или бетонных свай. Небольшие лёгкие домики для сезонного проживания можно ставить на деревянные сваи. Однако такой вид основания часто оказывается недолговечным.

Столбчатый фундамент для каркасного дома можно залить непосредственно в грунт из бетона. Для этого выполняют разметку периметра будущего строения с обозначением мест расположения будущих свай. После чего в обозначенных местах вынимают часть грунта на заданную глубину, при этом используются ручные буры. После чего – внутрь полученного цилиндрического углубления укладывают гидроизоляцию (к примеру, рубероид или полиэтилен), после – устанавливают арматуру, заливают бетон.

Устройство столбчатого бетонного фундамента.

Опалубкой для подземной части сваи стены являются стены ямы. Для надземного верхнего участка сооружают круглую опалубку. Внутренняя арматура обеспечивает прочность свай. Её длина определяется общей суммарной высотой сваи + дополнительные 100-200 мм для сооружения горизонтального перекрытия.

Стены дома в последующем будут опираться на горизонтальные перекрытия, установленные на вертикальные сваи. Это перекрытие называют ростверком, поэтому на самом деле такое основание является ростверковым столбчатым фундаментом каркасного дома.

В небольших строениях сваи или фундаментные столбы могут располагаться только по углам дома. В домах с большой площадью сваи ставят также посредине наружных стен в нескольких местах.

Лучший фундамент

Выбор типа и размеров фундамента определяется особенностями грунта и самого строения, его площади, этажности, размеров. А также особенностями выполнения работ, наличия профессиональных и строительных навыков у застройщика.

Постройка на свайном фундаменте.

При выполнении работ своими руками проще соорудить основание в виде плиты. Это – самый доступный вариант строительства, в котором все работы несложно выполнить самостоятельно. Снять грунт, уложить армирующую обвязку, залить бетонный раствор.

Немного сложнее – выполнить бетонную ленту. Для этого необходимо установить больше опалубки, также уложить арматуру, щебень и выполнить заливку.

Ещё сложнее для начинающего строителя – соорудить столбы или сваи. Необходимо подготовить цилиндрические ямы, замесить вручную бетон, выполнить их заливку. А также качественно укрепить горизонтальные балки ростверка. Такое строительство требует использования профессиональных рабочих, иногда — строительной техники, и часто оказывается не под силу начинающему застройщику.

Какой фундамент выбрать для строительства каркасного дома?

Август 14, 2018 По admin Строительство каркасные дома • строительство • фундамент 0 комментариев

Одним из достоинств каркасных домов является возможность возведения такого сооружения на всех видах легких фундаментов. Деревянный каркас, составляющий основу строения, имеет сравнительно небольшой вес, поэтому владелец дома вполне может обойтись без закладки капитального фундамента и выбрать наиболее подходящий ему вид облегченной основы для здания.

Виды легких фундаментов

Выбирая фундамент для каркасного дома, будущий домовладелец должен знать, что существует несколько видов легких оснований, которые подходят для строений такого типа:

• свайно-винтовой;
• столбчатый;
• ленточный;
• ленточно-столбчатый;
• плитный.

Столбчатый фундамент для каркасного дома выполняется из надежных бетонных свай, погруженных в землю по периметру строения и под внутренними несущими стенами. Для установки бетонных столбов сначала бурятся скважины нужной глубины и диаметра, затем устанавливается опалубка и арматурный каркас.

Ленточный фундамент прекрасно подходит для каркасных домов, он представляет собой монолитную ленту из бетона, заложенную по периметру внешних и под несущими внутренними стенами. Ленточный фундамент — мелкозаглубленный, для его закладки не требуется копка глубокого котлована или бурение скважин. Траншея под заливку фундамента копается на глубину 1-1,5 м, шириной 60-70 см. Затем устанавливается опалубка, арматура, и заливается подготовленный бетон. После застывания фундамента опалубка извлекается.

Ленточно-столбчатый фундамент сочетает в себе преимущества ленточного и столбчатого оснований. По периметру дома на равном расстоянии заливаются бетонные сваи, соединенные между собой ростверком из монолитной бетонной ленты. Такая конструкция основания не позволяет сваям «гулять» при сдвигах грунта.

Плитное основание под каркасный дом также мелкозаглубленное, как и ленточное. При этом оно считается самым надежным видом фундамента и обладает прекрасными несущими способностями. При закладке такого типа фундамента его основу составляет плотная подушка из песка и гравия, поверх которой прокладывается гидроизоляция, затем армирующий каркас, после акоторого производится заливка бетонной смесью.

Выбор типа фундамента

При выборе фундамента для каркасного дома владелец строения должен учесть несколько факторов, влияющих на надежность и долговечность соружения:

1. Тип грунта на месте строительства коттеджа или дома.
2. Наличие и глубина залегания грунтовых вод.
3. Необходимость обустройства подвала в будущем доме.
4. Расчетный вес готового здания.

Например, свайный фундамент для каркасного дома прекрасно подойдет для неустойчивого грунта в сочетании с близко расположенными подземными водами. Но при выборе такого основания следует помнить, что устроить подвал в доме будет невозможно. Для непучинистых грунтов лучше подходит ленточный фундамент, для пучинистых — плитный.

Выбор фундамента для строительства каркасного дома — крайне ответственное мероприятие, поэтому следует внимательно просчитывать все возможности, и при малейших сомнениях приглашать для консультации специалистов.

Фундамент своими руками, как правильно сделать

Чтобы построить легкий каркасный дом, необходимо подобрать для него фундамент. Лучшим вариантом будет подходящая для разных типов грунта конструкция, которую несложно собрать своими руками. Многие люди предпочитают строить каркасный дом на сваях.

Содержание

1. Каркасные дома на винтовых сваях
2. Критерии выбора винтовых свай для каркасного дома
3. Определение количества и размеров винтовых опор
4. Устройство фундамента на винтовых сваях
5. Нижняя обвязка каркасной конструкции
6. Сам процесс возведения дома

Каркасные дома на винтовых сваях

Ввертные столбы хорошо подходят для легкие и тяжелые постройки. Строительство каркасного дома на винтовых сваях будет особенно удачным решением, если грунт пучинистый, заболоченный или с повышенной влажностью. Такое основание можно использовать на различных типах местности, за исключением скалистой и каменистой местности. При возведении панельного или панельного дома на сваях можно сэкономить финансовые и временные ресурсы – винтовые конструкции очень легко и быстро собираются.

Свайный фундамент, наряду с плитным, является одним из самых надежных. Винтовые опоры особенно привлекательны тем, что для их установки не требуется специального оборудования и сложных навыков. Однако в одиночку установить сваи не получится: потребуется бригада минимум из двух-трех человек.

Здание на свайном фундаменте не относится к категории капитальных сооружений, что снижает налоговую нагрузку на собственника. Это касается жилых домов и хозяйственных построек.

Минусом такого фундамента является проблематичная организация цокольного этажа.

Критерии выбора винтовых свай для каркасного дома

Выбор свай определяется массой здания и его назначением. Главный важный параметр – диаметр. Желательно обратить внимание на наконечники изделий – самыми прочными являются сваи, у которых этот элемент изготовлен из стали методом литья. Они способны прослужить более века. Эти наконечники покрыты эмалью или эпоксидной смолой для предотвращения ржавчины. Если эта деталь изготовлена ​​электросваркой, изделие не прослужит так долго. Срок службы такого типа свай обычно составляет около 60 лет. Сварные концы оцинкованы.

Определение количества и размеров винтовых опор

Подготовка проекта фундамента требует расчета реальных затрат на его сооружение. Для этого нужно представить, какие сваи и в каком количестве будут использоваться. Важным критерием выбора является диаметр трубы. По нему изделия классифицируются следующим образом:

• Самые тонкие имеют значение 5,7 см. Их используют только для очень легких хозяйственных построек.
• Сваи диаметром 7,6 см подходят для зданий, масса которых вместе с внутренней отделкой менее 3000 кг.
• Изделия сечением 8,9 см более прочные и выдерживают нагрузку до 5 тонн. Это хороший вариант для одноэтажного каркасного дома.
• Опоры диаметром 10,8 см наиболее надежны и подходят для жилищ из различных строительных материалов.

Длина опоры имеет значение. Чем тяжелее здание и неустойчивее грунт, тем выше должно быть значение параметра. Если изделия слишком короткие, необходимая длина достигается сваркой. При соединении используются металлические муфты.

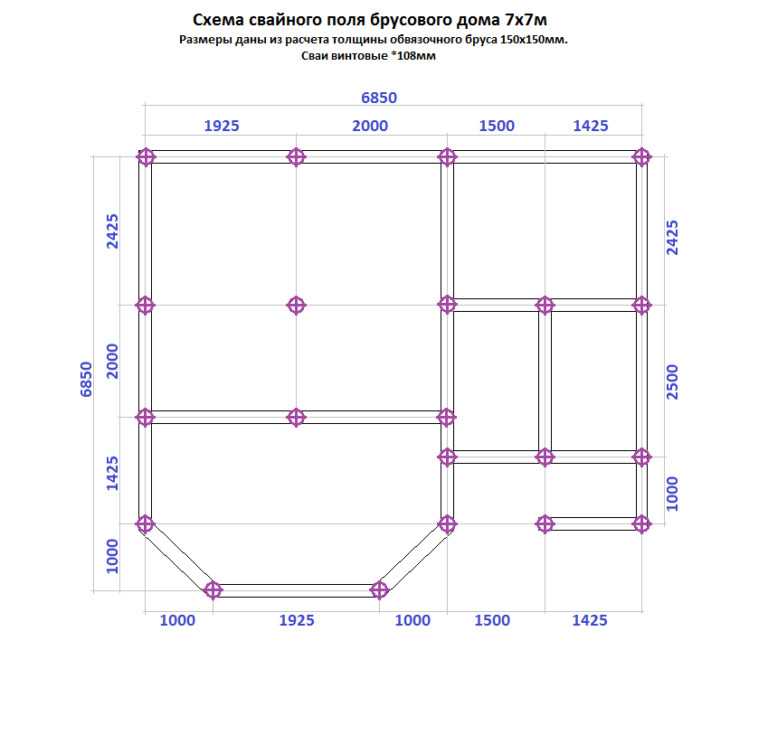

Количество опор и расстояние между ними определяется весом здания. Сваи необходимо устанавливать по углам здания и в местах пересечения внутренних стен. Кроме того, опоры расставляют по периметру так, чтобы расстояние между двумя соседними составляло 1,5-2 м.

Если в доме установлен камин, для него необходимо 1-4 дополнительных сваи (их количество зависит от массы).

Устройство фундамента на винтовых сваях

Перед работой потребуется подготовить инструменты для разметки. По возможности рекомендуется использовать лазерный уровень. Этот инструмент обеспечит наиболее точную процедуру.

Пошаговая инструкция по устройству фундамента:

1. Необходимо разметить площадку и отметить места, где будут располагаться сваи. Для этого можно использовать ставки.
2. Подготовив ямы, вкручивается первая опора. В специальное отверстие вставляется лом и надевается на него трубка. Так получается рычажный механизм. Свая ввинчивается в грунт не менее чем на 1,5 м.
3. Аналогичная процедура выполняется с остальными опорами.
4. Когда все сваи установлены, их нужно подрезать болгаркой, чтобы они были на одном уровне по высоте.
5. Головки устанавливаются. Для этого используется сварочный аппарат.

Затем нужно соединить сваи ленточным ростверком или обвязкой. Наиболее надежной будет конструкция, сочетающая в себе обе эти составляющие. Ростверк монтируется аналогично ленточному фундаменту и представляет собой железобетонную полосу, залитую в съемную деревянную опалубку.

Обвязка служит для объединения опор в общую систему и более равномерного распределения массы здания. Для его организации необходимо запастись качественным пиломатериалом. В каждом элементе предварительно выпилил пазы для соединения. Также важно обрабатывать брус составами, защищающими от гниения, поражения плесенью и снижающими горючесть материала. Обвязку можно использовать для пола или каркаса здания.

Нижняя обвязка каркасной конструкции

Перед началом работы необходимо разместить головы на опорах. Если выбран швеллер, детали крепятся непосредственно к ним. Если используются балки, к оголовкам необходимо сначала прикрепить фланцы. Делается это сваркой. Эти детали имеют ту же ширину, что и используемые стержни. Соединения необходимо смазывать составом, защищающим от коррозии.

Стержни часто соединяются методом «лапа». С торцевых частей элемент отпиливается под углом так, чтобы ширина пропила была идентична толщине самого строительного материала. Еще один вариант обвязки – «в полдерева». Здесь брус распилен вдоль. Ширина также будет равна толщине элемента.

Для защиты материала от повреждений из-за влаги используется гидроизоляционный слой. Для его организации подойдет рубероид или полиэтилен. Его необходимо укладывать в местах соприкосновения дерева и металла. Если брус ставится на бетонный ростверк, последний необходимо утеплить двумя слоями рубероида и битумной мастикой.

Обвязка начинается с углов, где соединяются первые соседние элементы. Простой треугольник подходит для перпендикулярности. Вместо обычных гвоздей для крепления элементов обвязки лучше взять саморезы – их легче выкрутить при ремонте. Один брусок соединяется с другим скобами или металлическими пластинами.

Иногда также практикуется двойная обвязка. При этом первый ряд брусьев имеет квадратное сечение со стороной 0,2 м, второй – прямоугольное, с размерами 0,1 на 0,15 м. Верхний ряд укладывается на меньшую сторону.

Сам процесс строительства дома

Каркасный дом можно строить уже на следующий день после организации обвязки. Благодаря своей легкости такая конструкция не склонна к усадке и не нуждается в длительном затвердевании.

Стойки устанавливаются на обвязку. Процедура начинается с угловых элементов, затем переходит к промежуточным. Во время работы необходимо контролировать правильность углов. Чтобы каркас был жестче, его усиливают горизонтальными брусьями. Угловые стойки закрепляются распорками. Сырье для каркаса необходимо тщательно обработать составами, защищающими от поражения грибком и повышающими огнестойкость. Там, где будут обустраиваться оконные и дверные проемы, нет необходимости монтировать стеллажи.

Для монтажа стеновых панелей вам потребуется купить утеплитель. Обычно это минеральная вата или пенополистирольные вещества. Размеры материала зависят от тех брусков, которые участвуют в каркасной конструкции. Утеплитель монтируется плотно, без щелей, а с лицевой стороны оклеивается гидроизоляционным слоем. Внутри и снаружи конструкция обшивается листовым OSB, а затем производится отделка стен.

Крыша дома основана на стропильной системе. Его элементы опираются на бруски верхней обвязки. Также потребуется установить фронтоны. Если используются элементы сечением 15 на 5 см и уклоном 45 градусов, расстояние между стропильными опорами составит 0,7 м. При использовании дополнительного утепления шаг уменьшается до 0,6 м.

Применение винтовых свай для фундамента каркасного дома облегчает самостоятельную работу и экономит ресурсы. Для надежности конструкции важно соблюдать технологию всех этапов строительства.

Перед постройкой дома(1)——Фундамент

Перейти к основному содержанию

Николас Тенг

производитель сборных домов из легкого стального каркаса

Опубликовано 18 сентября 2016 г.

+ Подписаться

Ключевые слова: #легкий сборный дом со стальным каркасом #фундамент #горизонтальный уровень

Мы все знаем, что очень важно построить прочный фундамент для вашего прекрасного красивого дома.

Но, когда вы закончите фундамент для своего легкого сборного дома со стальным каркасом, самое главное, что вы должны сделать, это убедиться, что поверхность фундамента находится на точно таком же горизонтальном уровне . Если нет, верхняя конструкция не будет на том же уровне, или не будет подключен из-за зазоров иногда.

Тогда как убедиться, что поверхность фундамента находится на одном уровне? Лазерный измеритель уровня и линейка могут быть очень полезными.

Когда вы обнаружили, что проблема с уровнем существует в вашем собственном фундаменте, что делать дальше? Есть два способа для справки: 1, вы можете исправить нижний область с бетоном или цементом, если большой зазор; 2, небольшой кусок стали или плитки можно положить под раму стены для быстрой установки, если небольшая разница.

После того, как вы все исправили, вы должны снова проверить уровень фундамента и стены, чтобы убедиться, что они наконец находятся на одном горизонтальном уровне.
