Водоотведение в частном доме — как сделать, схема

Отвод воды от дома – это проблема практически каждого владельца загородного дома, решать которую необходимо незамедлительно, не отлаживая «на потом». Во время дождей и ливней вода может нарушить устойчивость дома, разрушив фундамент. Конечно, от одного ливня такое не случится, но если такие инциденты будут происходить постоянно, то дом может просто уйти под землю, то есть «врасти» в нее. Фундамент здания будет подмыт сточными водами, земля под фундаментом будет мягкой и под тяжестью дома фундамент будет опускаться вниз.

А, например, если в доме есть подвал? Эта проблема в таком случае должна решаться незамедлительно, ее нельзя отложить даже на короткий срок. Ведь если подвал будет постоянно затапливать, то уже через несколько лет он придет в неудовлетворительное состояние и пользоваться им по назначению уже не получится. Почему? Потому что в связи с постоянной сыростью в подвале возможно скорое появление плесневых грибков, которые в свою очередь крайне вредны для здоровья людей и животных.

Грунтовые воды и их опасность

Также для участка могут представлять опасность и грунтовые воды. Если ваш дом находится неподалеку от речки, озера или даже болота, то можно быть уверенным в том, что таковые на участке имеются. Опасность подземных вод заключается в том, что они залегают в глубинах земли. Если вода от дома во время ливней и дождей будет поступать туда же, то высока вероятность нарушения равновесия и устойчивости дома, что может в последующем привести к его обрушению. Именно из-за этой причины настолько важно правильно сделать отвод дождевой воды от жилого здания.

Отведение воды с крыши: особенности

Отвод воды с крыши должен быть обязательно. Например, зимой на крышу попадает огромное количество снега, который на ней залеживается и может просто-напросто проломить ее. Также есть еще одна весомая опасность: во время дневного таяния снега к вечеру могут образоваться сосульки. Они в свою очередь могут упасть кому-то на голову. Если сделать водоотведение от дома оттаявшего снега и дождевой воды, то про образование сосулек и опасность их падения кому-то на голову можно навсегда забыть.

Как сделать систему отвода самостоятельно, вот в чем вопрос. Можно сразу ответить, что это не является сложным процессом, с ним можно справиться собственноручно. Для этого необходимо купить в строительном гипермаркете или на рынке желоба и водосточные трубы, которые позволят отводить воду с крыши. Желоба для отвода воды с крыши — это менее затратный и наиболее простой вариант. Он же является и самым популярным. Установить желоба для отвода воды с дома достаточно просто и своими руками.

Существует три вида желобов:

  • полукруглый,
  • прямоугольный или квадратный
  •  трапециевидный.

Как определиться, какой лучше подойдет для вашего здания? Полагаться можно только на свой вкус, а также стоит учитывать и дизайн строения. По функциональности эти желоба практически не отличаются, можно сказать, что они одинаковые по своим свойствам и характеристике. Поэтому выбор полностью падает на ваши плечи.

Можно помочь только с выбором цвета: не следует покупать светлые желоба, так как зимой снег на них будет таять медленнее, чем если бы они были более темными. Это происходит из-за того, что темные цвета «притягивают» к себе больше солнечной энергии. Светлые цвета наоборот, отражают энергию солнца, поэтому и снег на них будет таять медленнее. Также многие эксперты рекомендуют устанавливать ливневые желоба, которые имеют больший размер, поэтому и могут выдерживать нагрузки во время сильных ливневых осадков.


В установке желобов нет ничего сложного, нужно просто следовать указаниям из приложенной инструкции.

Система отвода дождевой и талой воды с помощью желобов представляет следующее:

Вода стекает с крыши в прикрепленный желоб, по желобу она проходит путь до водосточной трубы, по которой стекает вниз, на землю. Но проблема так и остается нерешенной, вода продолжает поступать прямо под фундамент дома. Чтобы довести систему отвода воды от дома до ума надо сделать дополнительную дренажную систему.

Дренажные системы

Что представляет собой дренажная система? Для чего она используется? Каких видов она бывает? В каких случаях ее необходимо использовать?

По сути, дренажная система – это и есть система отвода воды от дома, только она отводит воду практически полностью, что хорошо скажется на здании и продлит срок его эксплуатации.

Виды систем дренажа:

  • Дренаж наземный (поверхностный)
  • Водоотведение линиями
  • Дренаж в определенных местах (точечный)
  • Открытая водоотводная система
  • Закрытая дренажная система
  • Траншей засыпанные
  • Глубинное водоотведение

Когда возникает острая необходимость устанавливать сложную систему водоотведения:

  • Если рядом с домом находятся природные водные объекты.
  • Дом стоит на низине.
  • На глинистых почвах, так как вода на таких почвах уходит достаточно медленно, особенно после ливней.
  • В вашей местности выпадает большое количество осадков на протяжении всего календарного года.
  • Грунтовые воды находятся близко к поверхности земной коры.
  • Наличие на участке бетонных или плиточных дорожек, так как они не пропускают воду.
  • Низкий фундамент дома, потому что возможность подтопления в разы возрастает.

Устройство системы, которая обеспечит отвод дождевой воды своими руками, поможет сэкономить деньги на дальнейшем ремонте здания из-за возможного подтопления.

Виды систем отвода воды

Поверхностный дренаж

Поверхностный дренаж позволит осуществить отвод ливневых вод, также его называют еще водостоком от ливней. Обустроить такой вид водостока, отводящего ливневую воду очень просто. Такая система поможет справиться исключительно с отводом дождевой и талой воды, а с поземными водами такая система справиться не сможет. Сам по себе поверхностный дренаж подразделяется еще на два вида: на линейный и точечный.


Линейный отвод воды работает следующим образом: по всему участку вырываются специальные траншей, которые сливаются в один общий отводной колодец. Обычно траншеи закрывают решетками.

Точечный отвод воды позволяет сливать вводу с разных мест участка в общий колодец, при этом такая система обычно используется одновременно с линейным. Точечный дренаж обычно устанавливают в тех местах, где нет необходимости в постоянном обязательном отводе вод. Например, в хозяйственных постройках или банях.

Существует также и комбинированный дренаж, то есть одновременно и линейный и точечный. Чаще всего используется на дачных подворьях и в загородных домах именно такой вид дренажных систем.

Системы водоотведения на частных участках не повлияют на водоснабжение, так как обычно вода в них берется из более глубоких колодцев или скважин.

Дренажные системы: открытый и закрытый тип

Открытые системы представляют собой совокупность траншей, каналов и желобов, которые позволяют отвести воду от дома в специально предназначенное место, обычно таким местом является колодец.

Закрытые дренажные системы также представляют совокупность различных стоков и каналов, но имеют они более эстетичный вид, так как накрыты декоративными решетками. Отводящий канал в виде трубы часто зарывается под землю и никак не виден сверху.

Все эксперты в строительстве сходятся в одном общем плане при организации водоотводных систем на частном участке: «Устроить водоотводящую систему на свой участок в современных условиях не так уж и сложно. Перед строительством желательно взять план участка и на нем разметить все каналы и траншей, а также определить лучшее место для колодца, в который и будет отводиться вода. Следующим важным шагом должен быть подсчет необходимых материалов. Сделать это нужно для того, чтобы потом не тратить свое время на ненужную езду по магазинам. Начинать работы надо с крыши, а уже потом проводить поверхностные отводящие каналы на земле».

Водоотведение от дома дождевых вод

Система водоотведения дождевых или талых вод от зданий (дренаж) является одной из наиболее важных для поддержания зданий любого назначения в хорошем состоянии, продления срока их эксплуатации. Накопление воды в не предназначенном для этого месте может легко привести к разрушению фундамента и придомовой территории, загрязнению покрытия фасада, гибели растений, заболачиванию местности.

Одним из вариантов защиты здания является его гидроизоляция, однако для полноценной защиты только ее недостаточно. Эффективной будет совместная преграда для влаги из гидроизоляции и системы дренажа.

В некоторых случаях система, которая будет отводить воду от дома, является обязательной. Например, в домах, которые расположены в низине или на глинистых и суглинистых почвах. Риск разрушения фундамента зданий также высок в местностях с большим уровнем осадков, высоким уровнем залегания грунтовых вод. Кроме природных причин, есть и созданные человеком угрозы – здания с заглубленным фундаментом подвержены скоплению воды возле него, а бетонные или асфальтированные дорожки препятствуют просачиванию воды в почву.

Элементы системы отвода дождевых вод от дома

Полноценной считается система, которая включает в себя кровельный, поверхностный и дренажный сбор осадков.

Кровельная система сбора воды складывается из желобов по краю крыши, вертикальных труб, расположенных обычно по углам зданий и выпускных воронок. Системы водостока с круглым сечением устанавливаются на многоэтажных жилых домах или промышленных зданиях, поскольку они имеют бóльшую пропускную способность.

Трубы с прямоугольным сечением устанавливают на небольших зданиях. Материалом для производства труб обычно служит пластик или оцинкованный металл – долговечный, практичный и легкий. При установке кровельной системы важно прочно укрепить все элементы во избежание шума во время прохождения воды.

Имеет значение также и вид крыши – скатная или плоская. Если скатная крыша не требует дополнительных устройств, то для плоской крыши, а также открытых балконов и террас, может понадобиться обустройство внутреннего водостока.

Поверхностная система не требует большого объема земляных работ: в неглубокие траншеи выкладываются дождевые лотки, которые накрываются защитными решетками. Место точки сбора воды, размеры лотков и количество траншей специалисты высчитывают с учетом рельефа местности и среднего количества осадков на данной территории.

Глубинный дренаж является наиболее распространённым вариантом обустройства системы управления дождевыми водами. Требует большого объема земляных работ – траншеи должны быть около 80 см. в глубину. На слой щебня и прочного геосинтетического полотна в траншеи укладываются трубы с перфорацией. Обратите внимание, что применение геосинтетического полотна является рекомендованным при монтаже в глинистую или суглинистую почву. Укладка в песчаную почву в таком полотне не нуждается.

Эта система водоотвода особенно важна для зданий, которые имеют подвал, цокольный этаж при высоком уровне грунтовых вод. Хотя дождевые воды будут собираться этой дренажной системой лишь в течении сезона дождей (весной и осенью), ее отсутствие может нанести серьезный урон фундаменту и придомовой территории.

Кроме вышеупомянутых систем дренажа, существует еще несколько, менее распространённых, например, засыпной дренаж или пластовый.

Пластовый дренаж применяется для многоквартирных домов, подземных переходов и промышленных комплексов. Засыпная система водоотведения применяется на небольших участках, на которых сложно или невозможно установить открытый дренаж. Перед его обустройством следует знать, что последующий осмотр земляных траншей, их обслуживание провести будет невозможно, поскольку после укладки в траншею геополотна, щебня и труб, все накрывается слоем дерна для более привлекательного вида.

Варианты «укрощения» дождевой воды

У некоторых видов дренажа имеются варианты, которые можно выбирать в зависимости от количества осадков и способов монтажа.

Поверхностная система водоотведения имеет линейный и точечный виды. Линейный вид подразумевает сбор дождевой воды со всей придомовой территории. Система образуется линиями траншей, по которым вода стекает в накопитель.

Точечная система занята сбором воды в определенных точках участка, чаще всего это выпускные воронки водостоков или поливочные краны. Точки сбора закрываются решетками для недопущения веток, листьев и иного мусора в систему водоотведения. Дренажные трубы точечной системы подсоединены к основной трубе, которая ведет к колодцу.

Существует также комбинация из точечного и линейного вида, которая считается наиболее выгодной, в смысле затрат и эксплуатации.

По способу монтажа системы водоотведения делятся на открытые и закрытые.

Открытые системы представляют собой соединение неглубоких наклонных траншей, объединенных общей водоотводной канавой. В траншеи укладываются пластиковые или бетонные лотки, накрытые решетками. Этот вид дренажа предпочитают за невысокую стоимость и скорость монтажа.

Обустройство водоотведения лучше всего проводить в период строительства здания, проведение монтажа после окончания строительных работ сопряжено с определенными трудностями. В период между установкой полноценной системы можно организовать временный водоотвод – сбор воды производить вручную, с помощью бочек: под водосточной трубой устанавливается емкость подходящего объема.

Закрытая система имеет более узкую и мелкую траншею, а значит, меньшую пропускную способность. «Плюсами» считаются более эстетичный вид и безопасность эксплуатации.

Вертикальный дренаж можно назвать вариантом глубинной системы водоотведения. Возле строений устанавливается нужное количество колодцев с погружными насосами. Этот вариант водоотведения наиболее эффективен, однако и наиболее затратен, поскольку требует большого объема земляных работ и специальных знаний.

Также закрытую установку системы водоотведения можно разделить на сплошную и пристенную. Как видно из названия сплошная монтируется на территории всего участка, защищая при этом цоколь и придомовую территорию.

Пристенная система располагается исключительно возле фундамента здания, защищая от дождевой воды только строение.

Подготовка к монтажу системы по отведению лишней воды от дома

До начала работ по обустройству системы водоотведения необходимо подготовить информацию по рельефу данной территории, составу грунта, средние показатели осадков. Эти данные можно взять в специализированных службах. Вибрационные нагрузки на территории, где будет проходить прокладка труб, должны быть известны самому заказчику, правильно определить их поможет мастер из специализированной строительной компании.

Место сброса дождевых вод

Не менее важным элементом системы является пункт приема дождевых вод. Им может служить природный водоем, специально подготовленное дренажное поле, состоящее из ряда углублений, через которые вода просачивается в почву, канализационные коллекторы. Главным условием обустройства места сброса является его нахождение в самой низкой точке участка. На территории с ровным рельефом устанавливается дренажный колодец с насосом.

Колодец также может быть накапливающим: вода после используется для полива и поглощающим: при отсутствии дна вода медленно просачивается в грунт.

Ни в коем случае нельзя оборудовать место сбора воды поблизости от фундамента дома, также не стоит использовать подземный дренаж с поверхностным водоотводом. Это может повлечь за собой подтопление здания.

Выбрать оптимальный вид системы дренажа можно только после детального изучения особенностей территории, метеосводки по району, способа использования придомовой территории, назначения самого здания. Учесть и правильно использовать всю информацию сможет опытный специалист, поэтому выполнить эту сложную и ответственную работу стоит доверить строительной компании с большим опытом работы по монтажу дренажа различного рода.

Ошибки или даже неточности в проведенной работе по водоотведению дождевых вод могут привести к непоправимым последствиям. Наоборот, соблюдение требований и правил, позволит продлить срок эксплуатации здания более чем на полвека, избавив от ненужных трат и хлопот.

Ливневая канализация в частном доме

Приветствую Вас, друзья!

Каждый хозяин частного дома неизбежно сталкивается с проблемой отведения дождевой и талой воды. И дело тут не только в неудобстве, создаваемом лужами. Избыток воды на территории приусадебного участка может привести к весьма неприятным последствиям – например, к проседанию и размоканию фундамента построек.  Кроме того, чрезмерная влажность почвы отрицательно сказывается на росте растений, в частности, становясь причиной подгнивания корней и развития болезней. Задача водоотведения на участке, прилегающем к частному дому особенно актуальна для тех областей, где за год выпадает много осадков.

Решением проблемы отведения воды с приусадебного участка является создание ливневой канализации. Можно заказать строительство системы водоотведения у профессионалов. В то же время, при наличии даже небольшого опыта проведения строительных работ, ливневку можно сделать своими руками, тем самым, ограничив свои расходы лишь приобретением необходимых материалов.

Итак, что нужно, чтобы сделать ливневую канализацию в частном доме.

Основные функции ливневки

Главное назначение ливневой канализации на территории приусадебного участка – обеспечить качественный дренаж почвы и недопущение ее переувлажнения. Тем самым не будет происходить подтоплений и проседаний фундамента дома и других строений, расположенных на участке, в результате которых та или иная постройка может покоситься или начать уходить в землю, а на ее стенах могут образоваться трещины. Избыток воды в почве ведет к постепенному разрушению фундамента, а потому отведение воды значительно увеличит срок службы здания.

ВАЖНО ЗНАТЬ!

На участках с глинистой почвой без ливневой канализации просто не обойтись – такая земля плохо пропускает воду, а потому после таяния снега и дождей на ее поверхности долго остаются лужи. Скопление воды в плодородном слое почвы приводит к заболеваниям корневых систем растений, что может стать даже причиной гибели насаждений.

Назначением ливневой канализации является не только дренаж территории земельного участка, но и очистка отводимой воды от песка и прочих загрязнений. Вода, прошедшая через систему водоотведения, имеет относительно высокий уровень чистоты, а потому не приводит к загрязнению водоемов и окружающих почв.

Основные компоненты системы водоотведения

необходимые материалы для водоотведения

Водоотводящая канализация на приусадебном участке должна включать в себя следующие элементы:

  1. Водоотводящие каналы и желоба.
  2. Поддоны для приема воды перед входными дверями.
  3. Водоприемные воронки под водосточными трубами.
  4. Колодцы для осмотра.
  5. Уловители песка.
  6. Коллекторный колодец.

открытые желоба водоотведенияВода может отводиться как по открытым желобам, так и по закрытым подземным каналам. Основным требованием к желобам и каналам для водоотведения является соблюдение наклона в направлении водосборников. Сток воды по каналам может производиться не только в специальные водосборники. Вода может просто отводиться за границы территории приусадебного участка.

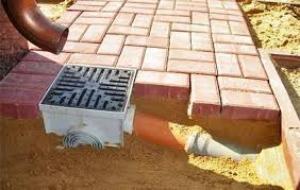

приемники для дождевой водыПриемники дождевой воды устанавливаются под водосточные трубы, отводящие воду с крыш строений. Изготавливаются они в виде пластиковых либо полимербетонных прямоугольных воронок, имеющих разный объем. Необходимым элементом такого приемника является корзина, улавливающая различный мусор, смываемый водой с крыш. Из таких воронок вода поступает в водоотводящие открытые желоба или подземные каналы.

смотровой колодецСмотровые колодцы обеспечивают возможность осмотра каналов, ухода за ними и прочистки в случае необходимости. Обычно они создаются там, где водоотводящие каналы соединяются либо пересекаются – именно в таких местах вероятность засорения наиболее высока.

уловитель пескаУловители песка задерживают твердые частицы, которые содержатся в воде, стекающей по водоотводящим каналам. Такие пескоуловители устанавливаются на открытых ливневых канализациях.

По водосточным каналам вода отводится в коллекторный колодец, в котором она собирается и фильтруется в почвенные слои.

Ливневка своими руками — видео

Виды ливневой канализации

ливневка открытого типа

На территории приусадебного участка может быть сооружена ливневка открытого либо закрытого типа. Открытая ливневая канализационная система также называется линейной. Больше всего она подходит для тех участков, на которых есть дорожки и площадки, асфальтированные либо имеющие бетонное покрытие. Такая ливневая канализация проста для монтажа. Вместе с тем она позволяет осуществлять дренаж обширной территории.

Водоотводящими элементами в системах этого типа являются желоба из бетона, металла или пластика, по которым вода, стекающаяся из водосточных труб, а также с тротуаров, дорожек и площадок, отводится в общую канализационную трубу либо в предназначенные для сбора воды резервуары. Такие желоба покрыты сверху решетками, задерживающими различный мусор, а также выступающими в качестве декоративного элемента. Для предотвращения утечки воды, места соединения желобов замазываются герметиком.

закрытая ливневая система

Другой тип системы водоотведения – закрытая или точечная ливневка, характеризующаяся подземным расположением водоотводящих трубопроводов. Для сбора воды, стекающей по водосточным тубам с кровель, используются приемники дождевой воды, накрытые сверху решетками. Трубопроводы, расположенные под землей, отводят воду в коллекторный колодец либо за пределы территории участка.

Кроме этих двух видов систем водоотведения строят также ливневки смешанного типа, сочетающие в себе компоненты как линейной, так и закрытой ливневой канализации.

Расчет объема, глубины и уклона ливневки

Функциональность ливневой канализации будет зависеть от того, насколько правильно она спроектирована. При проектировании системы водоотведения необходимо верно рассчитать ее объем, глубину и наклон. Ливнека должна быть рассчитана так, чтобы она обеспечивала полное отведение воды с территории участка.

При расчете глубины расположения трубопровода при проектировании ливневки соблюдаются следующие правила:

  • при сечении подземных труб не более полуметра, максимальная величина их заглубления должна составлять 0.3 метра, более толстые трубы заглубляют до 0.7 метра;
  • при наличии на участке дренажной системы, уровень ливневки должен находиться выше уровня системы дренажа.

ВАЖНО ЗНАТЬ!

Желательно, чтобы трубопровод находился в земле ниже той глубины, на которую промерзает почва. Но, чтобы сделать работы по прокладке труб менее трудоемкими, глубину можно уменьшить, однако в этом случае трубы нужно будет утеплить слоем щебня и геотекстильной прокладкой.

Полный объем отводимой с участка воды зависит от общего количества осадков, выпадающих в данной местности и суммарной площади, участвующей в отведении воды, в случае открытой системы либо площади проекции крыши на земную поверхность в случае закрытой системы. Значение объема стоков можно определить по формуле Q=q20*F*¥, где Q – объем отводимой воды, q20 – объем выпадающих осадков, F – значение площади, с которой отводится вода, а ¥ — коэффициент, зависящий от материала покрытия участка.

Данные относительно количества выпадающих осадков можно узнать у местных метеорологов либо в соответствующей документации.

Верный выбор угла наклона каналов водоотведения обеспечивает эффективный отток воды с участка под действием законов физики. Величина угла наклона зависит от толщины труб системы. При диаметре труб 200 миллиметров через каждый метр длины труба должна опускаться на 7 миллиметров. Для 150 миллиметровых труб на каждый метр длины уклон должен составлять 8 миллиметров. Если труба соединяется с водоприемной воронкой либо ливневым колодцем, то на каждый ее метр уклон должен составлять 20 миллиметров. Для открытых желобов уклон составляет от 3 до 5 миллиметров.

ВАЖНО ЗНАТЬ!

Проектирование и строительство подземных трубопроводов для водоотведения должно осуществляться тогда же, когда на участке возводятся основные постройки. После того, как строительство зданий завершено, создание подземной ливневой канализации станет невозможным.

Монтаж ливневой канализации своими руками

Перед началом строительств ливневки необходимо убедиться в том, что на постройках есть все необходимые компоненты водосбора и водоотведения – желоба, стояки и водосточные трубы. Следующим шагом является проведение разметки территории в соответствии с заранее начерченным планом системы водоотведения. Дальнейший ход работ зависит от того, к какому типу относится сооружаемая система.

При строительстве закрытой системы выполняются следующие действия:

копка котлована под ливневку

  1. Копка траншеи с нужной глубиной и шириной при соблюдении требуемого уклона.утепление труб щебнем и геотекстилем
  2. Если предполагается утепление трубопровода щебенкой и геотекстилем, траншею надо сделать более широкой и глубокой.
  3. Трамбовка дна траншеи и насыпка на него подушки из песка толщиной 200 миллиметров.
  4. Копка котлована под водосборник, который можно сделать из пластика или из бетона.
  5. укладка трубУкладка труб поверх песочной подушки и соединение их между собой. Обычно для этого используются стандартные канализационные трубы из ПВХ, снабженные фитингами для соединения. На места стыковки труб необходимо нанести слой герметика.
  6. Проверка системы на наличие течей и устранение обнаруженных дефектов.
  7. Засыпание труб землей.

ВАЖНО ЗНАТЬ!

В тех местах, где трубы имеют изгибы, а там, где длина труб превышает 10 метров желательно создать колодцы для осмотра. Такие колодцы следует построить и в местах соединения нескольких трубопроводов.

При строительстве открытой системы водоотведения также прокапываются траншеи нужной глубины с соблюдением нужного уклона, только в них на песчаную подушку вместо труб укладываются пластиковые желоба. Другим способом создания каналов для водоотведения является заливка прорытых траншей бетоном. Для этого в них вначале нужно установить опалубку. Места их соединения необходимо герметизировать. Там, где каналы лотки входят в резервуар для сбора воды, необходимо установить уловители песка. Завершается монтаж открытой системы проверкой на течи, ликвидацией неполадок и закрытием желобов решетками.

При создании ливневой канализационной системы важно обеспечить полное отведение воды с крыши. Это обеспечит наиболее эффективную защиту приусадебного участка от избытка влаги.

Если ливневка построена правильно, то она предотвратит все те проблемы, которые могут произойти из-за переувлажнения земли. Самое главное то, что качественное отведение значительно увеличит долговечность строений.

Уход за системой водоотведения

Даже правильный монтаж системы не гарантирует ее полноценной функциональности в том случае, если не выполняется должное обслуживание системы. Необходимо периодически производить профилактический осмотр ливневки. Если же ливневая канализация перестала справляться с водоотведением, то ее необходимо тщательно осмотреть для установления причины проблемы.

Прежде всего, необходимо осмотреть крышу и убрать весь собравшийся мусор из желобов, воронок. Далее нужно провести осмотр водосточных труб и, если нужно, их прочистку.

Если принятые меры не дали ожидаемого результата, то проблему следует искать в самой ливневой канализации.

Осмотр открытой ливневки сложности не представляет. Для этого надо просто снять решетки с водоотводящих желобов и удалить оттуда скопившийся мусор. После этого стоит произвести промывку каналов водой под напором. После этой процедуры решетки ставятся на место.

Если на участке построена ливневка закрытого типа, то задача усложняется. В некоторых случаях даже требуются услуги специалистов. Прежде всего, нужно установить, где именно забилась канализационная труба. Затем в эту трубу нужно подать воду под высоким давлением. Эффективность такой прочистки повышается, если подачу воды осуществлять поочередно в прямом и обратном направлении.

Данный метод применим только для труб, толщина которых не превышает 200 миллиметров. Более толстые трубы требует применения профессиональной техники.

Видео — монтаж системы отвода ливневых вод

Ну и для тех, кто ничего не понял — смотрим видео

Заключение

Ну вот и все, друзья.

Надеюсь статья о том, как сделать ливневую канализацию в частном доме будет вам полезной!

расчет уклона по СНиП, устройство в частном доме

Процедура стока воды требует комплексного подхода, так как дренаж обустраивается на фасаде дома и под землей. Чтобы все работало исправно, необходимо сделать правильный расчет ливневой канализации.

Что это такое?

фото2

Это комплексные мероприятия по сбору поверхностной воды. Под этим подразумевается изготовление отводов из специальных труб, желобов, сифонов, пескоуловителей, заглушек, дождеприемников и прочих элементов. Главная ее задача сводится к сбору и отводу дождевой воды, талого снега и подобных осадков от дома. Отвод может осуществляться в септик или специальную емкость.

Совет! Если на участке изготавливается дренажная грунтовая канализация, то сток ливневой нельзя направлять в одно место. Как правило, прокладывается дренаж и ливневка в одной траншее параллельно, но сбор воды происходит в разных местах. Более того, ливневая система располагается выше по уровню.

Нюансы при установке на участке своими руками

Должна изготавливаться в согласии со всеми предписанными требованиями:

  1. Особенность ландшафта (уклон, расположение построек на территории, наличие водоемов и прочее).
  2. Геологические особенности (характер грунта, его способность к впитыванию и т. п.).
  3. Специфика строения, на которое будет выполняться установка наружной части дождевой канализации.
  4. Какой средний уровень осадков выпадает в вашей местности.
  5. Где и как проходят другие инженерные коммуникации.
  6. Какова будет общая площадь сбора и стока.

СНиП

Обязательное соблюдение СНиП и подобных норм по ГОСТу для ее изготовления на небольшой площади. Несоблюдение элементарных требований приведет к сбоям в ее работе. Так, основные положения изложены в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

Для достижения наибольшего эффекта крайне важно иметь под рукой следующую информацию, желательно документально:

  • План существующей канализационной системы.
  • Рабочие чертежи.
  • В продольном разрезе изготавливается сетевой профиль.
  • Ведомость о тех работах, которые будут проведены.

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

  1. Открытая.
  2. Закрытая.
  3. Смешанная.

фото3

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

фото4Более сложная система – закрытая. Здесь монтируются трубы и дождеприемники под землей. Вся вода собирается, очищается и отводится в отдельное место для дальнейшего ее использования в хозяйственных целях.

Под комбинированной или смешанной подразумевается использование элементов открытой и закрытой ливневой канализации. Особенно эффективно в тех случаях, когда необходимо сократить расходы при благоустройстве больших площадей.

Что касается схем монтажа, то существует их два вида:

  1. Точечная.
  2. Линейная.

фото5

Линейная схема применяется для сбора осадков с больших площадей. Она включает в себя прокладку труб, пескоуловителей и других элементов. Все места приемников соединены в общую систему.

фото6

Точечная, наоборот, включает в себя индивидуальные дождеприемники, с которых вода отводится по трубам. На эти уловители устанавливается защитная решетка, фильтры и подобная оснастка. Она располагается на отдельных участках, например по углам здания и прочее.

Выбор материала для системы

Сбор дождевой воды осуществляется с помощью:

  • труб;
  • колодцев;
  • приемных элементов;
  • желобов.

При их выборе необходимо учитывать некоторые особенности. Важной составной системы являются приемные элементы. Воронки устанавливаются на крыше и площадках. Изготавливаются они из полимербетона, полипропилена и полиэтилена. В их конструкции имеются фильтры-корзины, в которых оседают различные включения. Чтобы исключить поступление из них неприятных запахов, некоторые разновидности приемников имеют сифоны. Их установка осуществляется под трубами при организации точечной системы.

фото7

У входа в здание могут устанавливаться придверные поддоны, в комплектации которых находится вывод для отвода стоков и защитная сетка сверху. Плюс ко всему эта решетка позволяет счищать грязь с обуви.

Обязательными элементами являются трубопровод, желоба и лотки. Чаще всего используют полимерные трубы и ПВХ. Одно важно требование – все стыки труб должны быть герметичными.

Лотки для транспортировки осадков изготавливаются из обычного бетона или полимерных материалов. Последние намного проще и легче устанавливать. Более того, их гладкая внутренняя структура изнутри не создает никаких препятствий стоку жидкости. Как следствие, исключается вероятность засора. Главное – установить их с правильным уклоном.

Для сбора атмосферных осадков обязательно устанавливаются колодцы. Они должны быть герметичными и надежными. Всеми необходимыми характеристиками обладают полимерные колодцы.

Расчет и обустройство

Немаловажную роль в прокладке автономной системы играет проектирование. Чтобы все правильно рассчитать, обязательно учитываются такие моменты:

  • Скорость отвода стоков.
  • Объем осадков в вашей местности.
  • С какой площади планируется сбор. Также учитывается площадь кровли.
  • Насколько стоки будут загрязнены.
  • Особенности ландшафта и рельефа придомовой территории.
  • Преобладающая температура в местности.
  • Расположение УГВ.

Как правильно сделать?

Монтаж наружной части ливневки начинается с ее установки на фасаде здания и кровле. В первую очередь необходимо произвести подготовительные работы к установке водосточного желоба. Для этого необходимо закрепить крюк.

Совет! Специалисты рекомендуют использовать короткий крюк – тот, который не нужно заводить под кровельный материал. Объясняется это тем, что в случае необходимости демонтажа, длинный снять будет сложно, так как нужно демонтировать и кровельный материал.

Укладка желоба должна быть выполнена под уклоном в одну сторону. В среднем на 6 метров достаточно сделать уклон 25–30 мм. Этого будет хватать, чтобы спад воды был хорошим. Плюс ко всему крепежный крюк не должен препятствовать свободному сходу снега. Поэтому по направлению ската кровли край крюка должен быть ниже.

Для стыковки водосточного желоба обязательно используется соединитель. На нем имеется специальная защелка и резиновый уплотнитель. В самой верхней точке с торца устанавливается заглушка. Вся стекающая вода по желобу должна попадать в канадку и воронку. Через них все осадки попадают в трубопровод.

Исходя от вылета кровли от фасада, для соединения воронки с вертикальной трубой используются колена. Если кровля четырехскатная, то для соединения желоба по углам устанавливается тройник.

Что касается пристенной части водостока, то для крепления трубы используется кронштейн и держатель. От стены водосток должен располагаться в районе 50 мм. В верхней части трубы также устанавливается колено под углом 45 градусов и не забыть про воронку. Когда труба на стене закреплена, необходимо измерить расстояние от одного колена к другому. Также учтите, что она должна входить в оба звена на 80 мм. Значит, к фактическому расстоянию между колен необходимо добавить 160 мм.

От здания необходимо организовать водоотвод. Выход нижнего колена должен располагаться на некотором расстоянии от фундамента. В земле прокладывается отвод трубы от здания. Именно в нее и должны попадать все стоки. Для этого устанавливается приемник.

Совет! При соединении водосточного желоба и тройников рекомендуется использовать кровельный герметик. Это важно даже при наличии резинового уплотнителя.

Все наземные наружные работы начинаются с копки траншей. В процессе рытья котлована необходимо сразу организовать уклон. Наклон магистрали должен составлять 10 мм на метр погонный, это максимальный показатель. Этого будет достаточно, чтобы трубопровод не заилился. Не менее важно определить и глубину укладки трубы. Особенность такой системы сводится к тому, что вода внутри не застаивается, а стекает. Поэтому не стоит бояться промерзания. Однако важно подумать о механическом воздействии. Например, если водосток будет проходить в месте, где передвигается транспорт, то глубина залегания должна быть соответствующей. Поэтому можно ориентироваться на глубину в 70 см.

В процессе укладки необходимо постоянно проверять уровень. На дне канавы изготавливается песчаная подушка. Это исключит проседание трубы, а резиновые уплотнители сделают соединение герметичным. Более того, подушку из песка и щебня следует утрамбовать. Если почва преобладает камнями, то из траншеи их следует полностью удалить. Если соединение будет негерметичным, то осушения земли достичь не получится.

Если в вашей местности выпадает много снега, то необходимо правильно рассчитать диаметр трубы, так как при оттаивании снега объем осадков будет очень большой. Созданный водосток должен успешно справляться как с минимальными осадками, так и с обильными. Во многом особенность устройства дренирования будет формироваться исходя из рельефа. Если есть природный грунтовый уклон, то необходимо использовать его. Для сбора всех осадков можно вырыть яму, а в нее установить бочку. Эту воду можно использовать для технических нужд, полить сад, огорода на даче.

Желоба для ливневого водоотвода

Если загородный частный дом обустраивается открытой ливневкой, для этого монтируются желоба, лучше всего чтобы они были изготовлены из бетона. Их монтаж можно осуществлять по периметру дома, тротуарных дорожек и площадок. В условиях СНТ они не допустят затопление прилегающих территорий и частных построек. При их укладке хорошо ориентироваться на природный склон рельефа. Как правило, монтаж осуществляется на бетон, ведь на них будет оказываться физическое воздействие.

Как содержать ливневку

Спроектировать и построить ее – это одно. Чтобы она прослужила как можно дольше, нужно правильно обслуживать. Все работы в этом направлении сводятся к периодической прочистке. На стенках водостоков, в желобах и в трубах могут образовываться отложения (например, прилипшие листья с дерева постепенно собирают ил). Это значительно сужает пропускную способность. Сама прочистка выполняется механическим, термическим, химическим или гидродинамическим способом.

Так, весь процесс обслуживания сводится к следующим этапам:

  1. Очистка водостоков на кровле.
  2. Очистка приемников от ила.
  3. Очистка наземных водостоков.

Вывод

Обустройство дождевой канализации – ответственное мероприятие. Но потраченные усилия стоят того. Ваша придомовая территория не будет перенасыщена влагой. Надеемся, что предоставленная информация помогла вам сделать правильные выводы. Фото, схемы и видео в конце статьи помогут закрепить всю теорию.

Полезное видео

Технические моменты:

Ошибки при монтаже:

В действии:

Отвод воды от дома

Отвод воды от дома – одна из главных задач дренажной системы. Даже если земельный участок сухой и имеет естественный склон, позволяющий влаге уходить с территории самотеком, это совсем не означает, что дождевые, талые или грунтовые воды не влияют на состояние фундамента здания или газонов, устроенных на придомовой территории. Ну а в случаях, когда коттедж построен в низине, система водопонижения и водоотводов однозначно необходима.

Система отвода воды от дома – это комплексная конструкция, составляющими частями которой являются:

  1. Водостоки.
  2. Дренаж поверхностного типа.
  3. Глубинный дренаж фундамента здания.

Переходниками между водосточными трубами ливневой канализации и водоотводами дренажа служат дождеприемники. А главным накопителем воды должен быть коллекторный колодец, если нет возможности подключить систему водоотведения к центральной канализации. В таком колодце будет скапливаться лишняя влага, собранная вокруг дома и со всего участка.

Водосточная система

Дренажная система вокруг дома будет неполной, если нет надежной ливневой канализации, собирающей воду с кровли здания и направляющей ее в точки сбора. Отсутствие водостоков на крыше или их неправильное функционирования приведет к намоканию фасада, разрушению отмостки и фундамента дома. Переувлажнение стен особенно опасно для деревянных строений и сооружений из силикатного кирпича.

Пристальное внимание к водосточной системе нужно обращать, если крыша здания имеет большую площадь. Стекающие с нее потоки воды очень сильные. Они могут размывать содовые дорожки и создавать брызги грязи, которые разлетаются на 1-2 метра в стороны.

Задача водостоков ливневки – отвод воды от основания дома. Поэтому не стоит изготавливать водосборники непосредственно под сточными трубами. В этом случае часть влаги будет всегда уходить в грунт и попадать непосредственно на фундамент. При этом стены дома будут защищены от влаги, а основание здания останется в зоне риска. Нужно учитывать и тот факт, что грунт рядом с домом всегда более рыхлый, чем остальная территория. Он лучше впитывает осадки, поэтому всегда увлажнен. Влага попадает в поры и микротрещины фундамента. В холодное время года она замерзает и просто «разрывает» конструкции. Чтобы этого не произошло, еще на этапе строительства коттеджа или садового дома нужно предпринять ряд предупреждающих мер.

Кроме правильно рассчитанной и смонтированной системы сбора и сброса воды с кровли, необходимо по периметру здания изготовить отмостку шириной до 1 метра, устроить дождеприемники и установить водоотводные лотки или трубы, по которым стоки будут уходить в ливневую канализацию или водосборный колодец.

Поверхностный дренаж

На участке расположения дома периодически появляются дождевые и талые воды, которые нужно своевременно удалять с территории, пока они не впитались в почву. Эту функцию выполняет поверхностный дренаж.

Как сделать отвод дождевой воды от дома? Данная работа выполняется в несколько этапов:

  1. По периметру защищаемого участка изготавливается канава глубиной 0,5 метров. Чтобы ее стенки не осыпались, их роют под углом около 30 градусов. Функция этой траншеи – сброс воды в водосборный колодец или основную сточную канаву. Эти сооружения располагают в самой нижней точке осушаемого участка. Дрены сначала засыпают щебнем, камнем или битым кирпичом, а сверху – грунтом. Это самый простой и дешевый способ водоотвода. Более надежный вариант – установить по всей длине канав пластиковые или бетонные лотки. Сверху траншеи закрывают дренажными решетками. Такая система проста в обслуживании. Она эффективно работает и выглядит эстетично. Рациональнее всего использовать пластиковые лотки. Они мало весят, имеют специальный крепеж и могут эксплуатироваться не один десяток лет. Если бюджет строительства не ограничен, то рекомендуем приобрести полимербетонные желоба. Они стоят дороже пластиковых лотков, но более прочные и устойчивые к негативному воздействию внешних факторов. Их часто используют для водоотведения от дома дождевых и грунтовых вод;
  2. Установка дождеприемников. Эти элементы представляют собой переходные емкости, которые собирают стоковые воды вертикального слива ливневой канализации и перенаправляют ее в трубу или канаву, идущую к центральному водосборному колодцу. Дождеприемники также устанавливают на пересечении плоскостей с разным уклоном для сбора воды со всего участка.
  3. Монтаж водосборного колодца. Данная конструкция изготавливается из железобетонных колец. Но удобнее всего использовать готовую пластиковую емкость, которую можно приобрести в специализированном магазине строительных материалов. Сбрасывают дождевую и талую воду в естественные низменности, например, овраг, пруд, озеро. Но в таком случае необходимо учитывать возможность повышения в них уровня воды, чтобы стоки не пошли обратно в канализацию.

Поверхностный дренаж нельзя соединять с системой глубинного водоотвода, чтобы дождевые воды не попадали под основание дома.

Защита фундамента здания от грунтовых вод

Если вы ищите ответ на вопрос, как правильно сделать отвод воды от дома, то без изготовления глубиной системы дренажа здесь не обойтись. Обязательно придется заняться понижением грунтовых вод, если они поднимаются выше фундамента здания, а в доме есть подвал, цокольный этаж или подземный гараж.

Признаки необходимости сооружения глубинного дренажа можно определить визуально. К ним относят:

  • увлажненность строительных конструкций в подвале;
  • подтапливание подвала в период таяния снега или сильных дождей;
  • быстрое наполнение водой септика канализационной системы.

Лучше всего заниматься изготовлением дренажа данного вида еще на этапе строительства дома. В этом случае монтаж системы обойдется гораздо дешевле, чем ее устройство, когда здание уже построено.

Вода из дрен будет отводиться самотеком в центральный коллектор, изготовленный в самой нижней точке участка. Влагу так же можно направить в пруд или овраг. Если есть возможность соединить вашу локальную систему дренажа с центральной канализацией, этим нужно воспользоваться. Если глубинные стоки планируется собирать в колодце на участке, то воду откачивают насосами или используют для полива растений. Будет проще изготовить водоотвод, если участок имеет естественный уклон. Но чаще всего приходится рыть дренажные канавы с заданным уклоном или строить разноуровневую систему водосточных желобов.

Самый простой способ защитить подвал дома от грунтовых вод – это изготовить по периметру здания канаву, глубиной ниже фундамента. Траншеи роются на расстоянии 1,5 метров от стены строения. Их дно заливают бетоном, не забывая, что оно должно иметь уклон в сторону водосборника. Можно использовать для строительства дренажа бетонные или пластиковые лотки, которые сверху закрывают решетками. В систему глубинного дренажа должна поступать только грунтовая вода. Дождевые и талые стоки удаляются по дренам, не связанным с ними.

Пристенный дренаж закрытого типа

Дренирование почвы вокруг дома – это гарантия, что фундамент здания не будут подтапливать грунтовые, талые и дождевые воды. Самый лучший способ сооружения таких конструкций – это изготовление пристенного дренажа, представляющего собой замкнутый комплекс, состоящий из труб и желобов, которые укладываются на глубину до 1,5 метров.

Пристенный дренаж нужно объединять с пластовой системой водоотвода, а также с гидроизоляцией фундамента дома. Дренажные перфорированный трубы укладываются выше нижней точки фундамента. Канаву для них отсыпают песком, затем в нее укладывают геотекситиль и на нем делают подушку из щебня, на которую располагают трубу. Затем траншею полностью засыпают щебнем и такой многослойный «пирог» заворачивают геотекстилем. Он будет служить фильтром и не даст дренажу заиливаться. Сверху канаву покрывают слоем дерна или плодородной земли, которую засевают газонной травой.

На каждом углу дома в системе дренажа рекомендуется сделать поворотный колодец диаметром 0,5 метра и глубиной до 3 метров. Они задают направление воде, которая будет уходить в коллектор. Водоотведение от дома грунтовых вод – это не такая простая система, как может показаться. Любая ошибка в строительстве может стать причиной застоя воды и подтопления участка. Поэтому, планирование дренажа нужно доверять специалистам. А изготовление водоводов можно взять на себя.

Как отвести воду от дома на склоне

Если ваш коттедж расположен на участке, имеющем естественный уклон, то дренажная канава должна огибать его «подковой». Для сбора воды можно изготовить пруд. Он будет принимать лишнюю влагу и станет элементом ландшафтного дизайна и любимым местом отдыха всей семьи. В остальном монтаж такого дренажа ничем не отличается от строительства системы водопонижения и водоотведения на равнинном участке.

Водоотведение от дома дождевых вод

водоотведение от дома дождевых вод

Кровельная и поверхностная водоотводные системы взаимосвязаны.

Они предполагают организацию слива вод, образующихся в результате выпадения осадков (дождя, тумана) и таяния снега.

Если их не отводить, то рано или поздно, на участке появится особый вид почвенных вод — верховодка.

Обустройство системы

водоотведение в частном домеОрганизация водоотвода на участке включает комплекс работ, предусматривающих обустройство ряда систем:

  • кровельной;
  • поверхностной;
  • дренажной (необходима, когда в доме есть цокольный этаж, подвальные помещения или гараж со смотровой ямой, а уровень грунтовых вод (далее — УГВ) на данной территории высокий).

Несмотря на сезонный характер (проявляется преимущественно весной и поздней осенью, в период интенсивных дождей), она способна нанести ощутимый ущерб конструкции здания.

Вода:

  • подтапливает подвалы,
  • смотровые ямы,
  • приводит к деформации перекрытий.

Из-за верховодки хозяевам частных домов приходится чаще тратиться на очистку выгребных ям и септиков.

Организация водоотвода с крыши

Назначение кровельной водоотводной системы — сбор дождевой и талой воды с крыш и транспортировка ее к точкам накопления (отдельные резервуары или обычные ведра).

Она состоит из поперечных желобов и вертикальных труб с выпускными воронками. В зависимости от сечения труб (размеры и диаметр асбестоцементных), выделяют прямоугольные и круглые системы водостока.

тумба под раковину в ванную размерыА что вам известно про размеры тумбы под раковину в ванную комнату? Прочитайте в полезной статье, как определить оптимальные габариты мебели для сантехнического узла.

Как подключить греющий кабель для водопровода своими руками прочитайте в этой статье.

Последние, имеют большую пропускную способность и устанавливаются, обычно, на промышленных объектах и многоэтажных домах.

Желоба и трубы для отведения воды с кровли изготавливаются из оцинкованного металла. Это практичный, маловесный, долговечный и при этом, недорогой материал.

Экономить на водосточной системе для крыши нецелесообразно. Без нее ливни постепенно разрушат отмостку, плиты, ступени, а стены дома будут постоянно забрызганы грязью.

Поверхностный водоотвод

Основная функция этой системы — защита фундамента и перекрытий от деструктивного воздействия осадков, скапливающихся на поверхности.

При ее отсутствии фундамент «поплывет» уже через несколько лет после сдачи здания в эксплуатацию, а асфальт или брусчатка пойдут трещинами.

При закладке поверхностного водоотвода учитывают разные факторы:

  • рельеф;
  • состав почвы;
  • вибрационные нагрузки на грунт;
  • предположительные объемы отводимых вод и т.д.

По функциональности выделяют линейную и точечную системы отвода воды с поверхности участка.

водоотведение с крыши домаПервая накапливает и отводит осадки с протяженных площадей, а точечная собирает воду в отдельных резервуарах, относящихся к ливневой канализации.

Материалами для таких систем служат:

  • бетон и полимербетон;
  • пластик;
  • стеклопластик.

Главными классифицирующими критериями таких систем считаются пропускная способность труб (объем воды, отводимой за единицу времени) и класс нагрузки.

Минимальный класс нагрузки (А-С) у пластиковых трубопроводов, максимальный, F (до 90 тонн) — у полимербетонных.

Точка сброса

Прежде, чем приступать к проектировке и обустройству кровельной и поверхностной водоотводных систем, следует определиться с точкой сброса общего объема воды.

В зависимости от месторасположения участка и близлежащей инфраструктуры, таковыми могут служить:

  • природные водоемы;
  • канализационные коллекторы;
  • дренажное поле (несколько неглубоких ям, где вода накапливается и впоследствии равномерно впитывается в грунт).

какой полотенцесушитель лучше электрический или водянойА вам известно, какой полотенцесушитель лучше — электрический или водяной? Ответ узнаете, прочитав описание аксессуаров в полезной статье.

Как прочистить унитаз от засора содой прочитайте здесь.

На странице: https://ru-canalizator.com/santehnika/aksessuary/mojka.html написано, как правильно установить мойку в столешницу.

Систему водоотвода проектируют таким образом, чтобы точка сброса находилась в нижней части участка.

Если уклона нет, а объемы отводимых стоков велики, понадобится дренажный колодец (как почистить от ила написано здесь) с насосом.

Если здание и придомовая территория расположены на возвышенности, все решается проще — от них к точке сброса протягиваются водоотводные лотки, идущие к дренажной канаве.

Типичная ошибка многих домовладельцев — организация точки сброса в непосредственной близости от фундамента.

Они тратят деньги на монтаж дождеприемников на кровле, но вся вода сбрасывается на землю прямо под ними. В этом случае нет разницы, есть ли водоотводная система или нет, т.к. осадки, собираясь под стенами дома, подтапливают фундамент.

Вода скапливается в грунтовых «пазухах» и с наступлением морозов превращается в лед. Расширяясь, она разрушает бетонные перекрытия.

Поэтому улавливаемые системой осадки должны сливаться либо в специальный лоток, либо в дождеприемник.

Совмещать поверхностный водоотвод с системой подземного дренажа нельзя, т.к. при сильных ливнях осадки будут двигаться в обратном направлении и подтапливать фундамент.

Подземный дренаж на участке

устройство дренажной канавыСистемы поверхностного водоотвода не могут обеспечить достаточное осушение территорий с высоким УГВ.

В таких случаях обустраивается подземный или глубинный дренаж.

Он состоит из множественных канав, находящихся ниже уровня грунта.

Он выполняется по периметру всего земельного участка, включая здания.

Именно, поэтому обустройство глубинного дренажа выгодно совмещать с работами по заливке фундамента. Прокладка канав под уже возведенным домом будет стоить намного дороже.

Чем разветвленнее сеть водоотводных канав, тем эффективнее будет борьба с верховодкой. Обустройство подземного дренажа под зданием состоит из нескольких этапов.

Копка траншей, в которые будут закладываться дренажные трубы (как согнуть пластиковую в домашних условиях), по всему периметру строения.

Они роются не впритык, а на расстоянии 1 м от фундамента, с небольшим уклоном в направлении сброса стоков.

Их глубина должна совпадать с глубиной фундамента. Траншеи выстилаются равномерным слоем песка или мелкого щебня и утрамбовываются.

Укладка выстилки из особого материала — геолатекса.

ливневая система водоотведения с крыши зданияЕго структура свободно пропускает воду, но задерживает частички органики, благодаря чему, дренаж не забивается илом.

Края выстилки фиксируются к стенкам траншей.

Получается своеобразный мешок, оборачиваемый вокруг дренажной трубы.

Укрепление системы. Сверху траншеи насыпается слой щебенки, утрамбовывается и выравнивается, при этом уклон для сброса воды соблюдается.

Укладка дренажных труб в подготовленные траншеи и засыпка всей системы крупнофракционным песком.

В местах поворота водоотводных траншей устанавливаются т.н. ревизионные колодцы (какой купить смотровой для дренажа прочитайте здесь) — вертикальные резервуары высотой до самой поверхности.

Они закрываются люками и служат для промывки системы глубинного водоотвода в случае засорения (для этого применяется специальный аппарат высокого давления).

Сделать систему дрен на своем участке – еще не самое трудное, гораздо сложнее найти, куда эту воду сбросить.

Если в поселке нет единой системы водоотвода, понадобится делать дренажный колодец, в который будут выведены дренажные трубы (про канализационные гофрированные для наружной канализации написано на этой странице).

ливневая система водоотведенияВ такой колодец (цена дренажного пластикового) с маленького участка можно собирать и ливневку, и дренажные воды, а на большом делают два отдельных колодца.

Иногда, бывает, везет, и через несколько колец можно наткнуться на слой песка. Тогда вся вода, попавшая в полимерно-песчаный колодец, будет уходить в песок.

Если же песка нет, придется откачивать излишки воды дренажным насосом, для которого понадобится подвести электричество.

Лучше даже использовать два насоса (один резервный), потому что в сильный дождь один может не справиться и колодец переполнится.

Для поглощения небольшого количества воды можно использовать такой метод.

  1. В почве выкапывается яма объемом, к примеру, кубометр, или полкубометра.
  2. Ее стенки застилаются геотканью.
  3. Яма заполняется щебнем, который сверху перекрывается опять же геотканью и засыпается грунтом.

Хорошо, если дренаж делается сразу на весь поселок, а если этим займется кто-то один, то ему придется постоянно откачивать воду насосом, как в Голландии, потому что с соседних участков будут поступать новые кубометры воды.

Посмотрите в предлагаемом видео про водоотведение воды на приусадебном участке.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


Система отвода ливневых вод — важность и нюансы устройства дренажа

Автор Петр Андреевич На чтение 4 мин. Просмотров 302 Обновлено

Чтобы грунтовые воды не разрушали фундамент и фасад дома, а дождевая вода не размывала почву около постройки, необходимо установить водоотводную систему, которая справится с излишками почвенной влаги и предотвратит возможные аварии. С этой функцией отлично справятся водосточные системы и дренаж, установленные при постройке дома. Купить водосток для крыши.

Важность установки дренажа на участке

Важность установки дренажа на участке

Важность установки дренажа на участке

Дренаж представляет собой систему сооружений и сеть труб, которые предназначены для снижения потока грунтовых вод. Иными словами, подложенные под уровень воды трубы защищают фундамент дома от излишней влаги.

Это устройство выполняет ряд очень важных функций и необходимо на каждом земельном участке с постройками.

Преимущества дренажных систем:

  • значительно снижает вероятность потопа в постройке на участке;
  • предотвращает заболачивание территории посредством сливных колодцев;
  • снижает давление внутри грунта за счет отведения излишней влаги;
  • предотвращает возникновение трещин и неровностей на зданиях и иных установленных конструкциях.

Именно поэтому роль дренажа на придомовых участках очень велика, без этого устройства риск затопления помещения увеличивается. Не исключено и постепенное разрушение самого здания со временем.

Дренаж обязателен в тех случаях, когда строительство осуществляется на болотистой почве, глинистых землях или уровень пола значительно ниже уровня прохождения грунтовых вод в почве. Но и во всех остальных ситуациях лучше перестраховаться и установить дренажное оборудование.

Все для дренажа на участке можно приобрести по ссылке – дренажные системы . Ассортимент товара позволит выбрать устройство на любой бюджет. Приемлемые цены и гарантированное качество от производителя «Альта Профиль».

Нюансы дренажного оборудования

Нюансы дренажного оборудования

Нюансы дренажного оборудования

При выборе дренажа необходимо учитывать некоторые особенности данного устройства. Различают керамические, пластмассовые и асбоцементные дренажные трубы. Какое качество выбрать зависит характеристики почвы на участке. Каждая труба оснащена специальными оболочками, которые играют роль фильтра, чтобы на трубе не образовывался ил.

Виды дренажей:

  • закрытые;
  • засыпные;
  • открытые.

Вся вода, обслуживаемая дренажной системой, стекает в специальный колодец, глубина которого должна быть не менее 3 метров. Также для нормального функционирования такого устройства необходимо приобрести специальный насос. Для установки дренажа выкапывают траншею, наполняют ее гравием и устанавливают трубы. Лучше выбирать пластиковый материал, он прослужит намного дольше. Глубина должна быть не менее 1,5 метров от поверхности земли.

Важность установки водостока

Важность установки водостока

Важность установки водостока

Дождевая вода также является неблагоприятным фактором для построек на участке. В случае отсутствия такого оборудования жидкость будет стекать по стенкам здания, разрушая не только основной фасад, но и почву под ним. Поэтому установка водосточной системы также играет очень важную роль водоотвода и выполняет ряд функций:

  • контролирует поступающий с крыши поток воды, предотвращает появлению луж и бережет газон;
  • сохраняет фундамент дома, не позволяет излишней дождевой влаге просочиться в грунт под фундаментом, что предотвращает разрушение постройки;
  • создает безопасные условия для владельцев, потоки воды будут стекать постепенно, а не сливаться в один момент большим напором с крыши дома.

Вся дождевая вода будет уходить в специальную ливневую канализацию, что навсегда избавит от проблем и грязи возле дома после дождя. Водосточная система отведет нежелательные последствия осадков и обеспечит целостность кровле, фундаменту и фасаду дома.

Выбрать подходящий водосток для крыши можно по ссылке – водосточная система. Водостоки «Альта Профиль» подойдут к любой кровле, преобразят фасад здания и будут совместимы со всеми отделочными материалами. Осадки больше побеспокоят, а дом преобразится и заиграет новыми красками.

Нюансы водосточных систем

Нюансы водосточных систем

Нюансы водосточных систем

Существует много разновидностей водостоков. Они различаются по материалу, способу расположения и форме. Выбирать следует в зависимости от дизайна самого здания, его расположения и степени нагрузки на сток. Различают следующие виды:

  • металлические;
  • пластиковые;
  • полукруглые;
  • прямоугольные;
  • наружные;
  • внутренние.

Сама система состоит из воронки, сливной трубы, муфты, желоба и колена. Подобрать водосток не сложно, достаточно заранее продумать все нюансы установки и расположения устройства, а также то, как будет выглядеть сама конструкция. Главное – не забыть про ливневый слив, куда будет стекать вода.

Таким образом, дренажное оборудование и водостоки очень важны для каждой придомовой территории. Они защищают ее от излишней почвенной и дождевой влаги, сохраняя целостность фундамента и фасада дома. Все необходимые материалы можно приобрести у производителя «Альта Профиль». Только проверенные товары по бюджетным ценам. Тысячи владельцев уже купили оборудование и остались довольны качеством производителя.

ПолезноБесполезно

Жилой дренаж | Жизнь архитектора

Среднее количество осадков в США составляет 35 дюймов. В зависимости от того, где вы живете, это может показаться немного или много. Даллас (центр Вселенной) имеет средний размер 34,73 дюйма. К канализации вокруг вашего дома следует относиться серьезно, иначе ремонт может оказаться слишком дорогим. У меня есть проблемы с канализацией в моем собственном доме, и несколько недель назад я сделал первый шаг к их решению.

В моем доме нет водосточных желобов, поэтому все просто выливается во двор, что само по себе не является проблемой.Градация на задней стороне моего дома имеет низкую точку и , у нас есть стальная окантовка Райерсона, содержащая разложившуюся гранитную дорожку для ног. В результате каждый раз, когда идет дождь, задняя половина двора затопляется и задерживает всю воду. В конце концов трава гниет, и у вас остается это:

Не очень привлекательно, правда? И самая лучшая часть (очень саркастично) заключается в том, что эта пустая лужайка просто оказалась предпочтительным местом перемещения отходов для собаки (ов), поэтому мне гарантировалось, что у меня будут грязные, грязные собачьи лапы, с которыми придется иметь дело.Фактически, это уже третий раз, когда мы проходим через процесс внесения грязи и укладки нового дерна… и он всегда гниет и умирает. Так что я поговорил со спиной о наших возможностях.

Боб : Нам нужно установить дренаж, выкопать траншею с линией ПВХ, ведущей к переулку, и поставить всплывающий эмиттер… иначе эта трава здесь никогда не вырастет.

Bob’s Back : Что вы имеете в виду? Я думаю, что «мы» знаем, кто на самом деле будет делать всю эту работу.Мне.

Боб : Я не думаю, что мне нужно говорить вам, что здесь, в доме Борсонов, дела обстоят плохо, и это нужно делать.

Bob’s Back : Пожалуйста … вы не знаете, что такое тайтовый! Если мне придется выкопать траншею и уложить 1000 квадратных футов дерна, вы по-новому оцените определение слова «плотный».

Боб : Я открыт для идей, говорю со мной без угроз и, возможно, мы сможем прийти к какому-то соглашению.

Bob’s Back : Почему бы вам не потратить часть этих денег «Жизнь архитектора» и не нанять кого-то другого для этого.

Боб : Ооооо, это хорошая идея … за исключением того, что денег на «Жизнь архитектора» нет — извините, что разочаровал вас

Bob’s Back : Что ж, вам просто придется поговорите с денежными мешками и убедите ее, что это правильный поступок. Никто не хочет, чтобы я капризничала и причиняла боль. Или они?

Боб : ( бровей приподнят, лицо надежды )

Спина Боба : (вздернутые брови, раздраженное лицо)

Боб : Хорошо.Вы выиграли …… ( кричит ) Мишель! ( петь песня голосом ) У меня вопрос к тебе … »

Я нанял кого-то другого, чтобы он проделал всю эту работу. Я позвонил хорошим людям из Dallas Curb Appeal, они вышли и дали мне цену на сайте «Поклонники Life of an Architect» (другими словами — без перерыва), и все. Я также подумал, что, раз уж они там были, они могли соскрести траву, сорняков во дворе перед домом, а также положить дерн в этом месте.С тех пор, как в июле 2010 года произошло большое наводнение (публикация и фотографии здесь), когда городская водопроводная магистраль прорвалась и затопила мой двор, было вымыто и осело во дворе столько дрянной грязи, что вся трава погибла, а только самые выносливые сорняки поселился на постоянное место жительства.

Holy Moly! Вы видите этого парня, склонившегося с лопатой?!? Это мог быть Я! Чтобы научить вас (читателя) — давайте внимательнее посмотрим на то, что происходит, используя специальный фильтр на моей камере (он называется фильтр «Pain-o-meter», если вы хотите его выбрать):

Да, это никогда не было бы сделано, если бы мне пришлось это сделать.Таким образом, основной объем работ заключался в установке дренажа, рытье траншеи и проложении труб из ПВХ (мне не нужна гибкая черная труба NDS, спасибо), подключенных к всплывающему излучателю, расположенному в переулке.

Через неделю после установки моей новой дренажной системы в Далласе прошел дождь 6,31 дюйма (табло), и вода во дворе была эффективно удалена (ура!). Вот посмотрите во время короткого перерыва в шторме (вы можете увидеть черную область 8 × 8 в нижней средней части фотографии.

А вот и мой двор две недели спустя:

Есть несколько очень стандартных методов и приемов, которыми вы можете воспользоваться — все они включают контролируемый отвод воды от вашего дома. Будь то дренажные трубы по периметру, которые собирают сточную воду и направляют ее в систему ливневой канализации, или более экологически чистый метод замедления сброса воды обратно в землю — если вы не контролируете, как вода движется вокруг вашего дома. дом, вам, вероятно, нужно внимательнее присмотреться к тому, что происходит на самом деле.

Практический рисунок может творить чудеса, помогая идентифицировать и объяснять различные доступные методы контроля стока воды. Я не создавал этот рисунок (вы думаете, я бы спроектировал дом, похожий на этот, и использовал бы его в качестве примера? Пожалуйста…). Особая благодарность городу Киркленд, Вашингтон, за разрешение использовать их графику.

  1. Фундаментные стоки отводят ливневую воду от фундамента вашего здания. Дренажные трубы фундамента имеют перфорацию и обычно засыпаны гравием.Трубы рассеивают воду (вместо того, чтобы сливать в концентрированную зону), а гравий способствует проникновению воды. Гравий можно обернуть слоем фильтровальной ткани, чтобы предотвратить засорение дренажа осадком.
  2. Кровельные водосточные трубы не имеют перфорации и не подсоединяются к водосточной системе фундамента. Они должны быть подключены для подачи воды в городскую систему ливневой канализации, в сухой колодец или непосредственно в водоем.
  3. Водосточные желоба собирают сток с крыши здания.Этот сток выводится через водосточные трубы в водосточную систему. В желобах не должно быть листьев и другого мусора, чтобы не произошло засорения водосточной системы.
  4. Водосточные трубы служат для отвода дождевой воды в городскую систему ливневой канализации. Водосточные трубы могут быть изготовлены из самых разных материалов, таких как бетон, алюминий и поливинилхлорид (ПВХ).
  5. Водосборные бассейны подсоединяются к ливневым водостокам. Это бетонные конструкции (круглой или прямоугольной формы) с металлическими решетками наверху.Водосборные бассейны собирают мусор, который может забить трубы в ливневой канализации. Вы можете предотвратить засорение системы, проверив водосборные бассейны в вашем районе во время и после сильного шторма. Используйте метлу или грабли, чтобы удалить листья и мусор, которые заблокировали решетку уловителя.
  6. Входы дворов похожи на водосборные бассейны, но намного меньше по размеру. Металлические и пластиковые дворовые водозаборники можно приобрести в местном хозяйственном магазине.
  7. Желоба используются для улавливания ливневой воды, текущей на большей площади, например, на проезжей части.По желобам дождевая вода поступает в городскую ливневую канализацию.
  8. Французские водостоки можно установить в любом месте вашего участка, где собирается вода. Французские водостоки построены из перфорированной трубы. Гравий и фильтровальная ткань окружают трубу, как и в дренажных системах фундамента.
  9. Drywell может быть установлен в местах, которые не могут быть подключены к системе ливневой канализации. Сухие камеры заполнены гравием и окружены фильтровальной тканью. Вода поступает в колодцы и просачивается в землю через гравий.
  10. Очистные сооружения спроектированы как легкие точки доступа для обслуживания системы ливневой канализации. Обычно они располагаются в изгибе, где мусор может забить систему.

.

.

«Спасение вишен» — alla prima

даже лучше из Life of an Architect

.

Желобов и водостоков | Building America Solution Center

Несколько дюймов дождя, падающего на крышу дома, могут произвести несколько тысяч галлонов стока воды (EPA 2015). Этот сток необходимо отводить от фундамента здания, чтобы подвал или подвал должен оставаться сухим и чтобы вода не просачивалась внутрь здания, где она может создать проблемы с влажностью. Если не слить воду из дома, то огромное количество воды, стекающей с крыши, может быстро пропитать почву, окружающую здание, и проникнуть через фундамент внутрь.(См. Рис. 1.) Попав внутрь, эта влага может вызвать множество проблем, включая плесень и гниль. Влага в домах является одновременно причиной проблем с качеством воздуха в помещениях и важным фактором, влияющим на долговечность здания (Lstiburek and Brennan 2001).

Рисунок 1 — Если не слить воду из дома, объем воды, стекающей с крыши во время сильного ливня, может быстро пропитать почву и проникнуть через фундамент внутрь здания.

В качестве передовой практики для всего дома важно спроектировать внешний вид дома с учетом климатических условий, выступов, желобов, водосточных труб и дренажных плоскостей для отвода дождевой воды и отвода ее от дома (Baechler et al.2010). Система желобов и водосточных труб особенно важна для предотвращения попадания воды на фундамент здания в районах с обширными и / или разрушающимися грунтами.

Расширяющиеся грунты набухают при намокании и могут оказывать сильное давление на фундамент, вплоть до появления трещин или подъема материалов фундамента. Складывающийся грунт — это рыхлый грунт, который при намокании сжимается в объеме, вызывая обрушение грунта. По крайней мере, когда эти почвы вокруг здания намокают, они могут образовывать желоб, в который собирается вода, увеличивая вероятность того, что вода просочится в фундамент.В крайних случаях некоторые разрушающиеся почвы могут оседать до точки смещения или растрескивания фундамента здания (Colorado Geological Survey 2011). Оценка того, является ли почва расширяющейся или разрушающейся, должна выполняться сертифицированным гидрологом, почвоведом или инженером.

Контроль стока крыш

Как указано в объеме, у строителей есть четыре варианта решения проблемы стока дождевой воды с крыши:

  • Установите водостоки и водосточные трубы, которые заканчиваются на расстоянии не менее 5 футов от фундамента.ИЛИ
  • Установите водостоки и водосточные трубы, которые заканчиваются в подземной водосборной системе, на расстоянии не менее 10 футов от фундамента. ИЛИ
  • Альтернативой водосточным желобам является отведение дождевой воды к основанию скальной породы с водонепроницаемой облицовкой и дренажной трубой, где вода выходит на наклонную поверхность на расстоянии не менее 5 футов от фундамента. ИЛИ
  • Если установлена ​​система сбора дождевой воды, правильно спроектируйте слив, чтобы адекватно управлять переливом и соответствовать требованиям по расстоянию слива.

Основы системы водостоков

Водосточные системы состоят из двух частей: 1) желобов, которые проходят горизонтально по краю крыши для сбора сточных вод, и 2) водосточных желобов, по которым собранная вода спускается до уровня грунта. Желоба или другие дренажные системы необходимы везде, кроме самого засушливого климата Соединенных Штатов. В холодном климате водосточные желоба замерзнут, поэтому их следует избегать. Вместо этого в холодном климате следует устанавливать дренажные системы на уровне земли (как описано ниже).

Желоба обычно доступны в размерах 4, 5 и 6 дюймов. Их называют их формой; есть желоба типа K (также известные как «ogee», потому что форма напоминает этот тип молдинга) и желоба U-типа (или полукруглые), как показано на рисунке 2. Стиль в основном эстетичный; существенной разницы в производительности нет. Больший размер будет проводить больше воды с большей скоростью при условии, что водосточная труба достаточна для отвода воды из желобов (EPA 2015).

Рисунок 2 — Стандартные стили желобов, применяемые в строительных центрах, включают стили «K» и «U».Разница чисто эстетическая.

Оба стиля доступны из винила, алюминия, оцинкованной стали и меди. Все материалы хорошо переносят погодные условия, хотя медь и оцинкованная сталь обладают тем преимуществом, что выдерживают удары лестниц и веток деревьев лучше, чем винил и алюминий, которые могут треснуть или вмятин.

Установите желоба вдоль карниза крыши так, чтобы они имели уклон не менее 1/16 дюйма на фут пробега. Это обеспечит положительный дренаж для направления воды в водосточные трубы.

Водосточные трубы отводят воду с крыши до уровня земли. Они должны заканчиваться на расстоянии не менее 5 футов от фундамента или подземной водосборной системы, расположенной на расстоянии не менее 10 футов от фундамента (Рисунок 3).

Рисунок 3 — Если водосточные трубы не подключены к подземной водосборной системе или ливневой канализации, они должны отводить дневной свет на расстояние не менее 5 футов от фундамента.

Как установить водосточные трубы

  1. Установите водосточные трубы через каждые 20–50 футов вдоль желоба.Чем ближе водосточные трубы расположены вдоль желоба, тем больше воды может быть отведено во время сильных ливней.
  2. Подсоедините конец водосточной трубы к боковому трубопроводу, сделанному из неперфорированной гибкой трубы ABS или ПВХ Schedule 40.
  3. Вытяните боковой трубопровод на расстояние не менее 5 футов от здания. Используйте уровень и рулетку, чтобы убедиться, что уклон трубы от фундамента составляет не менее 5/8 дюйма на фут (уклон 5%).
  4. Заканчивайте боковую трубу на дневное освещение (или в водосборную систему или ливневую канализацию).Очень важно, чтобы сток для дневного света сливался на наклонный уклон, который направляет воду от здания и не позволяет воде стекать обратно в здание. Брызговик, размещенный на конце боковой трубы, поможет контролировать эрозию в этом месте (EPA 2012).

Как установить водосток

  1. Установите водостоки для водостоков и водостоков, которые заканчиваются в подземной водосборной системе на расстоянии не менее 10 футов от фундамента, или направьте воду в подземную ливневую канализацию или другую утвержденную точку сброса.Используйте в качестве слива неперфорированную, гладкую или гофрированную пластиковую трубу.
  2. Если установлена ​​система сбора дождевой воды, правильно спроектируйте слив, чтобы адекватно управлять переливом и соответствовать требованиям к расстоянию слива в 10 футов.
  3. Подсоедините и закройте трубу непосредственно к водосточной трубе.
  4. Закопайте дренажную трубу под уклоном, соответствующим окончательному уклону вокруг дома (т. Е. С уклоном ≥ 0,5 дюйма на фут от дома на ≥ 10 футов). Не подсоединяйте сливную трубу желоба к дренажной трубе перфорированного фундамента; такая практика пропитает фундамент (см. рисунок 4).
Рисунок 4 — Используйте надлежащую планировку площадки, дренаж в фундаменте из крупного гравия, гравий под плитой, свободный дренаж плюс непроницаемую засыпку и полиэтиленовый пароизоляционный слой для защиты фундамента от проникновения воды.

Дренажная система первого уровня.

В холодном и очень холодном климате, где снег может накапливаться на крышах, вода в желобах может замерзнуть. Поэтому в холодном и очень холодном климате следует избегать водостоков. Вместо этого установите дренажную систему на уровне грунта, которая отводит сток с крыши от фундамента, как показано на рисунке 5.

Рисунок 5 — Желоба могут замерзнуть в холодном и очень холодном климате. Поэтому в холодном климате вместо желобов устанавливайте дренажную систему на уровне земли, как показано здесь.

Как установить дренаж первого уровня

  1. Спроектируйте и установите фундамент так, чтобы между грунтом на уровне земли и первым рядом сайдинга было от 8 до 16 дюймов фундаментной стены. Это предотвратит повреждение материалов сайдинга брызгами.
  2. Установите водосток фундамента по периметру на уровне фундамента, как описано в руководстве по дренажной трубе для основания.Стандартная дренажная система фундамента, показанная на рисунке выше, состоит из перфорированного трубопровода Schedule-40 и чистого камня, изолированного от окружающей почвы фильтровальной тканью.
  3. Засыпьте дренажную систему фундамента хорошо дренирующим материалом обратной засыпки.
  4. Прекратить засыпку на 16–18 дюймов от уровня пола. 3a) Положите кусок кровельного покрытия из резины EPDM или другую непроницаемую мембрану в траншею, чтобы изолировать дренажную систему на уровне грунта от дренажной системы фундамента.3b) Положите ландшафтную ткань и 1 или 2 дюйма чистого камня или гравия в трубу. 3c) Установите перфорированную трубу из ПВХ или АБС Schedule-40 или аналогичный дренажный трубопровод по периметру перфорацией вниз. Этот трубопровод должен выходить за угол фундамента не менее чем на 5 футов и сливаться на дневной свет или подключаться к водосборной системе или ливневой канализации. 3d) Засыпьте вокруг дренажной трубы от 4 до 6 дюймов дополнительного чистого камня и оберните фильтрующую ткань по камню с перекрытием от 4 до 6 дюймов.Поднимите стороны изоляционной мембраны EPDM вверх по бокам траншеи, чтобы создать замкнутый канал, чтобы вода отводилась через перфорированный трубопровод и не переливалась и не насыщала засыпку фундамента.
  5. Установите дополнительные 4–6 дюймов чистого камня поверх ландшафтной ткани (EPA 2012).

Подземная водоотводящая система

В качестве альтернативы слива воды с крыши на дневной свет водосточная труба может подключаться к водосборной системе, ливневой канализации или системе сбора дождевой воды.На рисунке 6 показан один из типов, известный как «сухой колодец», который может быть установлен, но доступно множество типов подземных и надземных водосборных систем. Системы сбора дождевой воды, предназначенные для сбора сточных вод с крыш и надлежащего отвода перелива, могут также использоваться для удовлетворения требований к водоотведению с крыши.

Рисунок 6 — Система отвода стоков с крыши, такая как показанный здесь сухой колодец, должна располагаться на расстоянии не менее 10 футов от фундамента здания.

Как установить дренажную систему

  1. Подсоедините водосточные трубы к боковому трубопроводу, отходящему не менее чем на 10 футов от фундамента.
  2. Обеспечивают защиту от перелива, чтобы уменьшить водную нагрузку во время пикового дождя. Найдите переливную трубу на ответвлении водосточной трубы или ответвлении около верхней части водосборного бассейна. Если он ответвляется от водосточной трубы, как показано на этом рисунке, он должен выступать не менее чем на 5 футов от фундамента здания и попадать внутрь дневного света.
  3. 3а. Установите в водосборном бассейне очистку. В сухом колодце, как показано здесь, эта очистка состоит из перфорированной трубы, проходящей через центр гравия, что позволяет периодически промывать резервуар. Очистка также должна подключаться к боковой трубе, чтобы можно было удалить листья и другой мусор.

3б. Изолируйте водосборный бассейн фильтрующей тканью из геотекстиля, чтобы предотвратить засорение системы проникновением почвы.

3с. Засыпьте область таза крупным гравием.Типичный гравий составляет от 1 до 1 ½ дюйма. Мелкий гравий будет слишком быстро забиваться (EPA 2012).

Примечание по выбрасывающим устройствам для климата с сильными дождями

В климатических зонах с проливными дождями, которые могут превысить вместимость водосточного желоба, дивертер (также известный как «вытяжная планка») должен быть интегрирован в обшивку дома. Пошаговые инструкции для переключателей выбивки можно найти в руководстве «Шаговая и вытяжная миграция на пересечениях крыши и стены» и в главе 12 публикации Baechler et al.(2010).

.

Дренинг — Геопласт

Схема установки

Система DRENING идеально приспособлена для создания подземных водоемов-отстойников, используемых для управления дождевой водой «на месте»: подходящий элемент для установки высокопроизводительных камер рассеивания и накопления.

Эту систему можно использовать также для отвода сточных вод из населенных пунктов, которые не подключены к канализационной системе, и это идеальное решение для сбора дождевой воды на автостоянках, поскольку она значительно снижает объем воды в канализационной системе.

Таким образом, эта система подпочвенного орошения способствует проникновению в почву, предотвращая наводнения.

DRENING легко и быстро устанавливается, а его модульная структура адаптируется к любой доступной поверхности и гарантирует минимально инвазивные вмешательства.

Кроме того, благодаря высокой прочности его можно устанавливать в местах с высокой проходимостью.

Основные преимущества нашей системы:

ЛЕГКИЙ: СУШКА вес всего 11 кг и может перемещаться вручную без использования механических устройств

FAST: Легкость и простота установки позволяют быстро и безопасно создать раковину

УСТОЙЧИВОСТЬ: арочная конструкция DRENING обладает высокой механической прочностью, что позволяет размещать ее также в местах с высокой проходимостью

СЛИВ: его поверхность с высокой дисперсией гарантирует быстрое и эффективное удаление собранной воды

Инструкции по установке

СУШКА — ВИДЕО

Часто задаваемые вопросы

Где можно установить дренинг?

Drening может быть установлен под любым типом поверхности, от зеленой зоны до зоны интенсивного движения, при условии, что он установлен с необходимой стратиграфией размещения.Не рекомендуется установка ниже зданий.

Зачем использовать Дреннинг, если я могу слить воду в канализацию?

Управление многими зонами требует максимальной емкости воды, которая может быть введена через сеть, но обычно пределы очень жесткие. ОСУШЕНИЕ умывальника надлежащего размера позволяет отводить воду в соответствии с правилами, избегая препятствий в сети и предотвращая возможные переливы с поверхности. Кроме того, можно вернуть воду в недра, чтобы восстановить гидрологический баланс и способствовать поддержанию водоносных горизонтов.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
