Типы автомобильных домкратов. Назначение, конструкция и сферы применения

04.02.2019

Автомобильный домкрат — это специальный механизм, позволяющий производить текущий ремонт грузового или легкового автомобиля в тех случаях, когда данный ремонт должен проводиться без опоры автомобиля на колёса, а также смену колес непосредственно на месте поломки или остановки. Удобство современного домкрата — в его мобильности, малом весе, надежности и простоте обслуживания.

Наиболее часто домкратами пользуются водители легковых и грузовых автомобилей, автотранспортные предприятия (особенно их выездные бригады), автосервисы и шиномонтажи.

Основные характеристики

Грузоподъемность (обозначается в килограммах или тоннах) — максимальная масса груза, который может поднять домкрат. Для определения того, подойдёт ли домкрат для подъёма данного автомобиля, необходимо, чтобы его грузоподъёмность была не ниже аналогичного показателя штатного домкрата или быть не ниже ½ полной массы автомобиля.

Опорная площадка — нижняя опорная часть домкрата. Она, как правило, больше верхней опорной части, чтобы обеспечить как можно меньшее удельное давление на опорную поверхность, и снабжается выступами-«шипами», чтобы предотвратить скольжение домкрата по опорной площадке.

Подхват — часть домкрата, предназначенная для упора в автомобиль или поднимаемый груз. На винтовых или реечных домкратах для старых моделей отечественных автомобилей представляет собой откидывающийся стержень, на других, как правило, жестко закрепленный кронштейн (подъемную пяту).

Минимальная (начальная) высота подхвата (Н_min) — наименьшее расстояние по вертикали от опорной площадки (дороги) до подхвата в его нижнем рабочем положении. Начальная высота должна быть небольшой, для того чтобы домкрат вошел между опорной площадкой и элементами подвески или кузова.

Максимальная высота подъема (Н_max) — наибольшее расстояние по вертикали от опорной площадки до подхвата при поднятии груза на полную высоту. Недостаточная величина Нmax не позволит использовать домкрат для поднятия транспортных средств или прицепов, у которых места, предназначенные для установки домкрата, находятся на большой высоте. В случае нехватки высоты возможно использование проставочных подушек.

Максимальный рабочий ход домкрата (L_max) — наибольшее перемещение подхвата по вертикали от нижнего до верхнего положения. Если рабочий ход недостаточен, домкрат может не «оторвать» колесо от дороги.

Существует несколько видов домкратов, которые классифицируются по типу конструкции:

1. Винтовые домкраты
2. Реечные домкраты
3. Гидравлические домкраты
4. Пневматические домкраты

1. Винтовые домкраты

Винтовые домкраты

Винтовые автомобильные домкраты бывают двух видов — телескопические и ромбические. Винтовые домкраты пользуются популярностью у автолюбителей. При этом ромбические домкраты, грузоподъёмность которых варьируются от 0,5 т до 3 т, наиболее популярны у владельцев легковых автомобилей и часто входят в комплект штатного дорожного инструмента.

Главная деталь винтового домкрата — это винт с шарнирнозакрепленной грузоопорной чашкой, приводимый во вращение рукояткой. Роль несущих элементов выполняют стальной корпус и винт. В зависимости от направления вращения рукоятки, винт поднимает или опускает подхватную площадку. Удержание груза в нужном положении происходит за счет торможения винта, что обеспечивает безопасность работы. Для горизонтального перемещения груза используется домкрат на салазках, снабженных винтом. Грузоподъемность винтовых домкратов может достигать 15 тонн.

Основные преимущества винтовых домкратов:

• значительный рабочий ход и высота подъема;
• малый вес;
• низкая цена.

Винтовой домкрат надежен в эксплуатации. Это обусловлено тем, что груз фиксирует трапецеидальная резьба, и при подъеме груза гайка вращается вхолостую. Кроме того, к достоинствам этих инструментов относят прочность и устойчивость, а также то, что они могут работать без дополнительных подставок.

2. Реечные домкраты

Основной деталью реечного домкрата является грузонесущая стальная рейка с опорной чашкой для груза. Важная особенность реечного домкрата — это низкое расположение подъемной площадки. Нижний конец рейки (лапа) имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью. Поднятый на рейке груз удерживается стопорными устройствами.

Реечные домкраты

2.1. Рычажные

Рейка выдвигается качающимся приводным рычагом.

2.2. Зубчатые

В зубчатых домкратах приводной рычаг заменен на шестеренку, которая через редуктор вращается при помощи приводной рукоятки. Чтобы груз был надежно зафиксирован на определенной высоте и в нужном положении, одна из шестеренок снабжена стопорным механизмом — храповиком с «собачкой».

Реечные домкраты грузоподъемностью до 6 тонн имеют одноступенчатую передачу редуктора, от 6 до 15 тонн — двухступенчатую, свыше 15 тонн — трехступенчатую.

Такие домкраты можно использовать и в вертикальном и в горизонтальном положении, они удобны в эксплуатации, хорошо ремонтируются и являются универсальным средством для подъема и фиксации груза.

3. Гидравлические домкраты

Гидравлические домкраты

Гидравлические домкраты, как следует из названия, работают за счет создания давления жидкости. Основные несущие элементы: корпус, выдвигаемый поршень (плунжер) и рабочая жидкость (как правило, гидравлическое масло). Корпус может быть одновременно направляющим цилиндром для поршня и резервуаром для рабочей жидкости. Усиление от приводной рукоятки передается через рычаг на нагнетающий насос. При движении вверх жидкость из резервуара подается в полость насоса, а при нажатии нагнетается в полость рабочего цилиндра, выдвигая плунжер. Обратному перетеканию жидкости препятствуют всасывающий и нагнетательный клапаны.

Для опускания груза открывается запорная игла перепускного клапана, и рабочая жидкость вытесняется из полости рабочего цилиндра обратно в резервуар.

К достоинствам гидравлических домкратов относятся:

• высокая грузоподъемность — от 2 до 200 т;
• жесткость конструкции;
• устойчивость;
• плавность хода;
• компактность;
• небольшое усилие на приводной рукоятке;
• высокий КПД (75-80%).

К недостаткам можно отнести:

• небольшую высоту подъема за один рабочий цикл;
• сложность конструкции;
• невозможно точно отрегулировать высоту опускания;
• у таких домкратов могут произойти значительно более серьезные поломки, чем у механических подъемных устройств. Поэтому они сложнее в ремонте.

Существует несколько видов гидравлических домкратов.

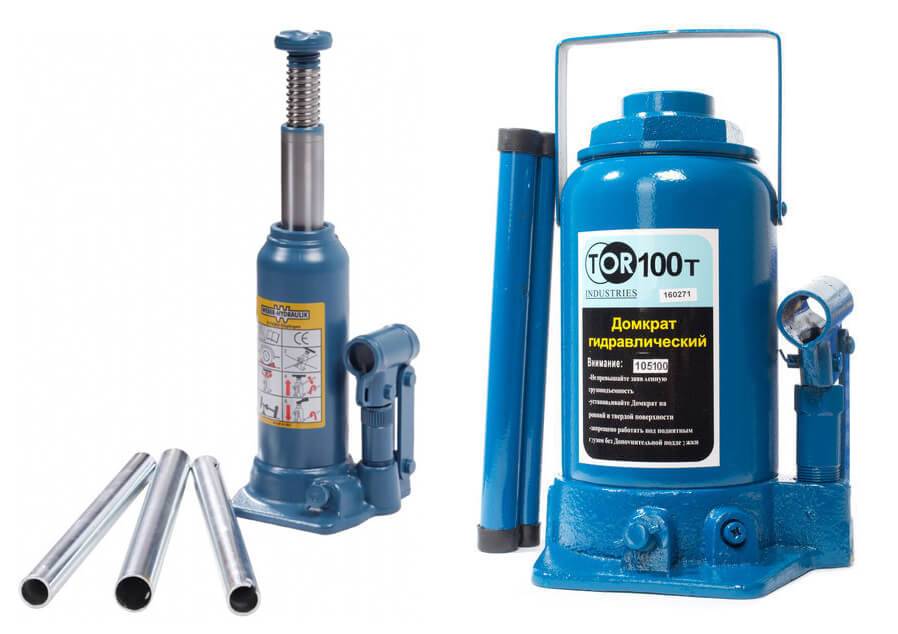

3.1. Классические бутылочные домкраты

Одним из самых универсальных и удобных видов является одноштоковый (или одноплунжерный) бутылочный домкрат. Часто такие домкраты входят в состав штатного дорожного инструмента грузовых автомобилей различных классов, от лёгкотоннажных коммерческих автомобилей до крупнотаннажных автопоездов, а также дорожно-сторительной техники.

Телескопические
домкраты

3.2. Телескопические (или двухплунжерные) домкраты

Отличается от одноштоковых лишь наличием телескопического штока. Такие домкраты позволяют поднимать груз на большую высоту, либо уменьшить высоту подхвата, сохранив при этом максимальную высоту подъёма.

Имеют грузоподъемность от 2 до 100 т и более. Корпус — это одновременно и направляющий цилиндр для плунжера, и резервуар для рабочей жидкости. Подъемная пята у домкратов грузоподъемностью до 20 т находится в верхней части винта, ввернутого в плунжер. Это позволяет при необходимости, выворачивая винт, увеличить начальную высоту домкрата.

Существуют конструкции гидравлических домкратов, где для привода насоса используется электродвигатель, подключаемый к бортовой сети автомобиля, либо пневмопривод.

При выборе гидравлического бутылочного домкрата необходимо учитывать не только его грузоподъемность, но и высоты подхвата и подъема, так как рабочего хода при достаточной грузоподъемности может не хватить для поднятия автомобиля.

Гидравлические домкраты требуют контроля уровня жидкости, состояния и герметичности сальников.

При нечастом использовании таких домкратов рекомендуется при хранении не затягивать до конца запорный механизм. Их работа возможна только в вертикальном положении и только (как и любых гидравлических домкратов) для подъема, а не для длительного удерживания груза.

Подкатные домкраты

3.3. Подкатные домкраты

Подкатные домкраты представляют собой низкий корпус на колесиках, из которого гидроцилиндром поднимается рычаг с подъемной пятой. Удобству работы способствуют съемные площадки, изменяющие высоты подхвата и подъема. Не следует забывать, что для работы с подкатным домкратом требуется ровная и твердая поверхность. Поэтому данный тип домкратов, как правило, применяется в автосервисах и шиномонтажных мастерских. Самыми распространёнными являются домкраты грузоподъёмностью от 2 до 5 тонн.

4. Пневматические домкраты

Пневматические домкраты

Пневматические домкраты незаменимы в случае небольшого зазора между опорой и грузом, при малых перемещениях, точном монтаже, если предстоит работа на рыхлом, неровном или болотистом грунте.

Пневматический домкрат представляет собой плоскую резинокордную оболочку из особой усиленной ткани, увеличивающуюся по высоте при подаче в неё сжатого воздуха (газа).

Грузоподъёмность пневмодомкрата определяется рабочим давлением в пневмоприводе. Пневматические домкраты бывают нескольких типоразмеров и разной грузоподъемности, как правило, 3 – 4 – 5 тонн.

Главный недостаток пневматических домкратов — их высокая стоимость. На неё влияют относительная сложность конструкции, связанная в основном с герметизацией соединений, дорогостоящая технология изготовления герметичных оболочек и, наконец, небольшие промышленные партии выпуска.

Ключевые характеристики при выборе домкрата:

1. Грузоподъемность — максимально возможная масса поднимаемого груза.
2. Начальная высота подхвата — минимально возможное расстояние по вертикали между опорной поверхностью и опорной точкой механизма в нижнем рабочем положении.
3. Высота подъема — предельное расстояние от опорной поверхности до максимальной рабочей точки, она должна позволять без труда снять любое колесо.
4. Подхват — часть механизма, которая предназначена для упора в поднимаемый предмет. Многие реечные и винтовые домкраты имеют подхват, выполненный в виде откидного стержня (такой способ крепления подходит не для всех автомобилей, что ограничивает его сферу применения), тогда как подхват гидравлических, ромбических и других моделей выполнен в виде жестко закрепленного кронштейна (подъемной пяты).
5. Рабочий ход — перемещение подхвата по вертикали от нижнего до верхнего положения.
6. Вес домкрата.

Правила безопасности при работе с домкратами

Работая с домкратами, необходимо соблюдать основные правила техники безопасности при работе с домкратами.

При замене колеса и при производстве ремонтных работ с поднятием и вывешиванием автомобиля требуется:

• зафиксировать колеса с противоположной домкрату стороны в обоих направлениях, чтобы избежать откатки автомобиля и падения его с домкрата или подставки. Для этого можно использовать специальные башмаки;
• после поднятия кузова на необходимую высоту, независимо от конструкции домкрата, установить под несущие элементы кузова (пороги, лонжероны, раму и т.д.) надежную подставку. Категорически запрещается работать под автомобилем, если он стоит только на домкрате!

Другие статьи

#Планка генератора

Планка генератора: фиксация и регулировка генератора автомобиля

14.09.2022 | Статьи о запасных частях

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

#Переходник для компрессора

Переходник для компрессора: надежные соединения пневмосистем

31.08.2022 | Статьи о запасных частях

Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Вернуться к списку статей

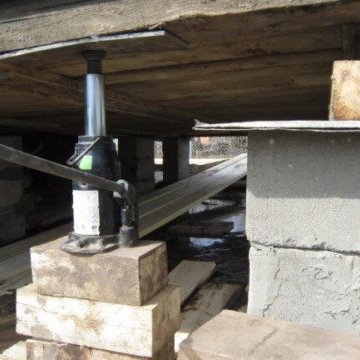

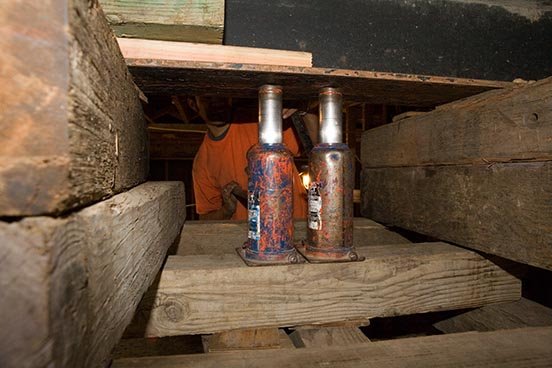

Домкрат для подъема дома, виды и устройство

Иногда строительство дома ведется неправильно, например, была нарушена технология или использовались некачественные материалы. В результате полы начали гнить, стали появляться плесень, грибок, неприятный запах сырости, а у обитателей — аллергия. Как следствие, возникла необходимость поднять дом. Существует много способов, позволяющих это сделать. Основным приспособлением для этого является домкрат для подъема дома. Главное преимущество устройства перед другими грузоподъемными изделиями – мобильность.

Устройства бывают четырех видов:

1. Реечные.
2. Винтовые.
3. Гидравлические.
4. Клиновые.

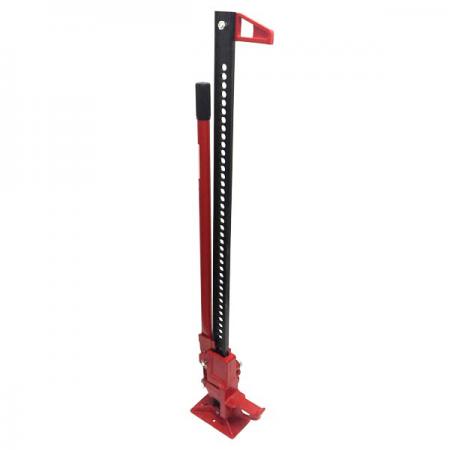

Домкраты реечные

Название «реечный домкрат для подъема» дома говорит о главном элементе устройства – зубчатой рейке, приводимой в движение вращением ручки через редуктор шестеренкой.
Отличительная черта таких конструкций – большая высота подъема, точность позиционирования, надежность и простота. Груз плавно поднимается и четко фиксируется в нужной точке, усилие при этом затрачивается минимальное.

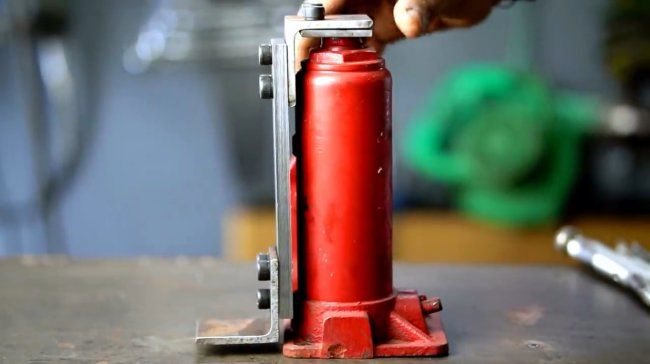

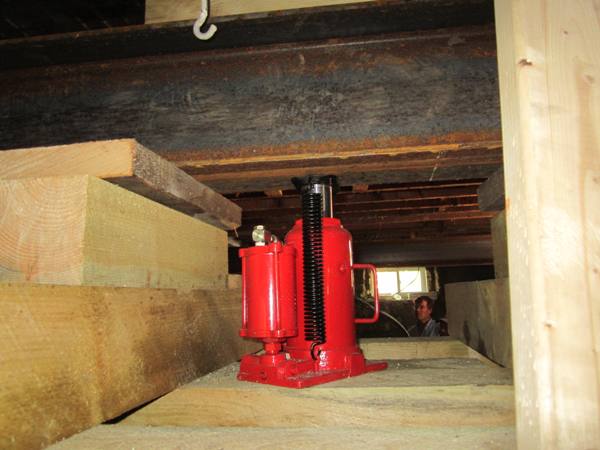

Домкраты гидравлические

Это самый популярный тип домкратов, применяемый не только в промышленности, но и в быту. С его помощью груз легко поднимается и фиксируется на заданной высоте. Его работа основана на вытеснении и подъеме поршня специальной жидкостью на нужную высоту. Основные составляющие домкратов гидравлических:

— корпус;

— подъемный рычаг;

— опора;

— гидронасос.

Отличительной особенностью гидравлических домкратов служит закрытая система, что защищает от пыли, влаги и низких температур. Направляющей для штока служит корпус механизма. Подъем осуществляется за счет маятникового перемещения рычага, спуск – с помощью открытия клапана, встроенного в корпус. Благодаря небольшим размерам можно легко транспортировать на автомобиле и даже переносить вручную гидравлический домкрат. Цена зависит от его типа (подкатной; гидравлический телескопический или бутылочный; гидравлический горизонтальный) и грузоподъемности. Применяется при проведении различного типа ремонтных работ.

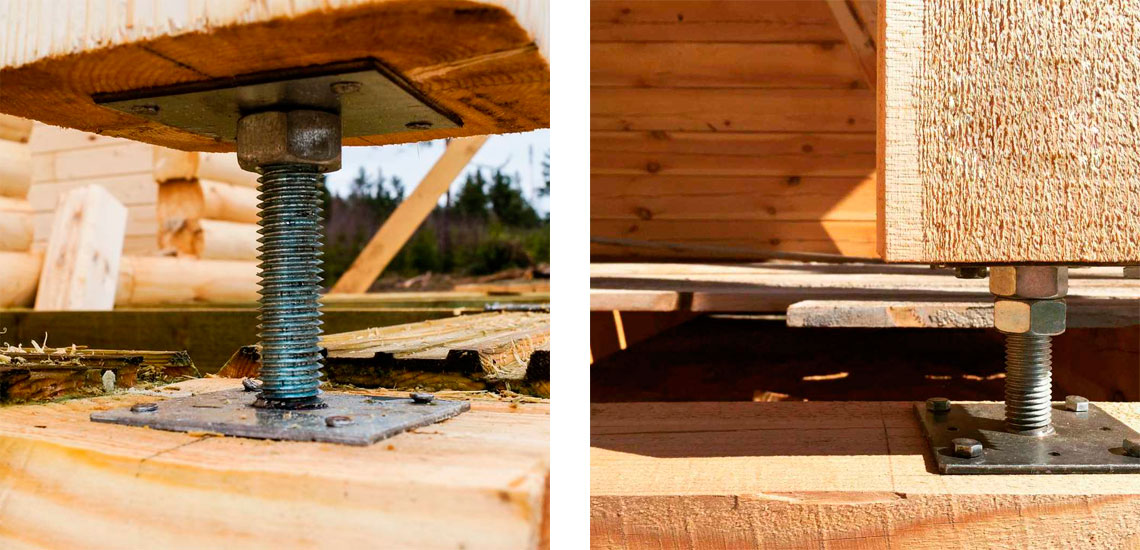

Винтовые домкраты

Эти инструменты представляют собой простейшее универсальное приспособление для подъема на высоту до одного метра разной массы грузы. Основной элемент устройства – винт, с помощью которого можно плавно выполнять подъем дома на нужную высоту. Его можно вращать вручную или при помощи привода, позволяющего регулировать скорость подъема, при необходимости можно остановить. Домкрат для подъема дома винтовой имеет ряд преимуществ перед остальными типами:

— большая грузоподъемность;

— компактные размеры;

— малый вес;

— неприхотливость в эксплуатации: работать может при сильном загрязнении, при больших перепадах температур;

— небольшие расходы при эксплуатации.

Это самый удобный домкрат для подъема дома, с помощью которого можно решить большой спектр задач. Предназначен для интенсивного применения.

Домкраты клиновые

Клиновые инструменты представляют собой компактные и в то же время мощные устройства с большой грузоподъемностью.  Они полностью механические, поэтому не нуждаются в дополнительном подводе гидравлики, электричества или сжатого воздуха. Это влияет на надежность и долговечность конструкции. С их помощью можно точно проверить оборудование на фундаментах, а также расширить узкие проемы.

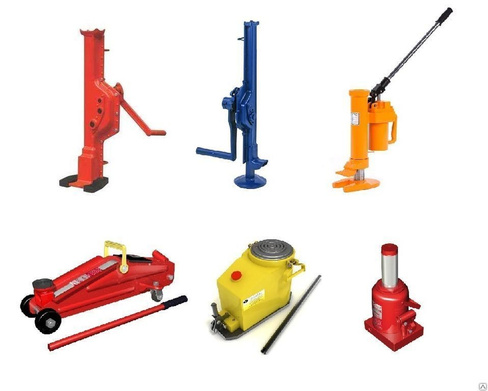

Различные типы домкратов

Поскольку этот сайт посвящен в основном домкратам, я подумал, что было бы неплохо обсудить различные типы домкратов, представленных на рынке, в попытке прояснить любое недопонимание или путаницу, которые могут у вас возникнуть, когда они появятся. чтобы решить, какой из них вам нужен.

Легко понять, почему потребитель может запутаться, пытаясь выбрать лучший домкрат для своих нужд, существует более 8 различных типов домкратов! Для наших целей существует 5 основных типов автомобильных домкратов.

Ножничный домкрат, пожалуй, самый распространенный тип домкрата, с которым вы, возможно, сталкивались, так как этот домкрат идет в комплекте с вашим автомобилем!

Они обычно находятся в непосредственной близости от запасного колеса вашего автомобиля и используются в основном для ремонта на дороге, в основном для замены спустившей шины.

Ножничные домкраты легкие и относительно небольшие, что упрощает их хранение и использование средним потребителем/автовладельцем.

Ножничный домкрат также известен как Винтовой домкрат, их иногда так называют из-за принципа их работы. Они используют механическое действие, чтобы завинтить стороны домкрата сжимающим, «ножничным» движением, чтобы поднять автомобиль.

В наши дни есть даже ножничные домкраты с электроприводом, которые работают от аккумуляторной батареи вашего автомобиля. Это делает поддомкрачивание автомобиля для замены колеса очень простым процессом. Обычно они поставляются в аккуратном футляре для переноски, как показано ниже.

Разные типы 1 Домкраты и их применение (с иллюстрациями)

Для всего, от подъема автомобиля до подъема дома, домкрат является полезным инструментом с единственной целью. Многие из нас использовали домкрат по крайней мере один или два раза в жизни, и даже больше, если вы когда-либо работали в автомобильной промышленности. Но существует много путаницы в том, как работают определенные домкраты, почему они работают и когда их использовать.

Например, напольный домкрат отлично подходит для подъема автомобиля, но для полуприцепа нужен бутылочный домкрат. Почему? И зачем вкладывать деньги в напольный домкрат, если дешевый стальной ножничный домкрат прекрасно работает? Есть способ безумия, и часто это связано с предпочтением и удобством, но иногда все дело в безопасности.

10 типов домкратов и их применение

Давайте познакомимся с вариантами этого фантастического инструмента.

1. Ножничный домкрат

Изображение: Pikrepo

Ножничный домкрат является самым простым типом и входит в стандартную комплектацию многих небольших автомобилей. Вместо гидравлического давления в нем используется винтовой механизм. Он небольшой и портативный, может поместиться в небольшом пространстве и является одним из основных типов автомобильных домкратов. Традиционно есть отмеченная область, где это поместится при подъеме вашего автомобиля.

Использование

• Замена шин
• Мелкое техническое обслуживание и ремонт транспортных средств

2. Домкрат

Изображение предоставлено: thanom, Shutterstock

Напольный домкрат — это обычный домкрат, который видят большинство людей, и он идеально подходит для ремонта автомобилей из-за своей низкопрофильной конструкции. Это, пожалуй, самый популярный автомобильный домкрат. Его можно закатить на тяжелых стальных колесах в любую точку под автомобилем, а длинная рукоятка насоса поднимает домкрат, поднимая автомобиль. При этом используется гидравлическое давление и на большинстве моделей имеется выпускной клапан в верхней части рукоятки. Вы можете найти это полезным для некоторых легких строительных проектов, таких как установка лестницы.

Применение

• Отлично подходит для автомобилей с высоким дорожным просветом
• Техническое обслуживание и ремонт транспортных средств и оборудования
• Легкие строительные проекты

3. Домкрат для бутылок

Изображение: Fobosvobos, Shutterstock

Еще один гидравлический домкрат, бутылочный домкрат также часто используется в автомобильной промышленности. Он может иметь ручку насоса и/или насадку для воздушного компрессора, и его единственный недостаток заключается в том, что его размер и форма не подходят для автомобилей с низким профилем. В зависимости от модели они могут поднимать от 4 до 50 тонн.

Использование

• Ремонт автомобилей
• Техническое обслуживание некоторого оборудования с высоким дорожным просветом
• Средние и тяжелые строительные проекты

4. Пневматический домкрат

Пневматический домкрат, также известный как телескопический домкрат, наиболее распространен в сфере технического обслуживания тяжелой техники для подъема автобусов, грузовиков и строительной техники. Они не рекомендуются для небольших транспортных средств.

Использование

• Тяжелая техника
• Строительные работы

5. Домкрат с высоким подъемником

Если вы любите бездорожье, вы, возможно, видели домкрат с высоким подъемником один или два раза. Также известные как фермерские домкраты, они используются при подъеме автомобиля из грязи или когда нужна девка. Они рассчитаны на 7000 фунтов. и может поднять автомобиль на высоту до 5 футов над землей.

Применение

• Подъем внедорожника
• Техническое обслуживание сельскохозяйственной техники
• Развратница

6. Домкрат

Посмотреть этот пост в Instagram

Пост, опубликованный World of On/Offshore Construction (@kang_installplatform)

Если требуется мощный подъемник, тросовый домкрат готов к работе. Они обычно используются в строительстве и машиностроении и способны поднимать мосты, электростанции и другие более крупные и тяжелые предметы.

Использование

• Подъем тяжелых грузов
• Строительство и машиностроение

7. Передвижной домкрат

Еще один вариант домкрата для автомобильных работ. Передвижной домкрат может поднимать до 4 тонн, может катиться по грязи и гравию, имеет тормозной механизм и является одним из самых безопасных и простых в использовании домкратов. во многих приложениях.

Использование

• Ремонт автомобилей
• Техническое обслуживание некоторого оборудования с высоким дорожным просветом
• Средние и тяжелые строительные проекты

8. Мотоциклетный домкрат

Из-за небольших низкопрофильных двигателей работа с мотоциклами может быть сложной. Домкрат для мотоцикла используется для подъема всей единицы земли, обеспечивая легкий доступ к критическим частям. Его также можно использовать для квадроциклов, а с модификацией — и для снегоходов.

Использование

• Ремонт мотоциклов
• Техническое обслуживание квадроциклов и снегоходов

9. Вилочный погрузчик (поддон) Домкрат

Этот тип также известен как домкрат для поддонов. У него стальная ручка, приподнятая конструкция, а толкатель немного длиннее, чем у стандартного бутылочного домкрата. Он может выдерживать до 8800 фунтов. легко.

Использование

• Склад
• Отгрузка и получение

10.

Гидравлический (механический) домкрат

Гидравлический механический сервисный домкрат, управляемый рукояткой, имеет множество применений, но чаще всего вы видите его в качестве шасси полуприцепов, лодочных прицепов и жилых домов с 5-ю колесами.

Применение

• Прицепы (лодочные и буксировочные)
• Автомобили для отдыха

---

Правильный выбор домкрата

Если вы планируете инвестировать в новый домкрат или купить домкрат для друга, который жалуется на его отсутствие, приложение является ключом к стилю, который вы получаете, а также к его источнику мощности. А под мощностью мы подразумеваем гидравлическое давление, используемое для выталкивания штока из втулки, чтобы заставить механизм подняться вверх.

Большинство ручных домкратов можно назвать «ручным насосом». С помощью рукоятки вы накачиваете гидравлический вал воздухом, и он выталкивает шток в сборе, поднимая домкрат. Большинству домашних напольных или бутылочных домкратов требуется больше насосов, чтобы поднять автомобиль в воздух. Однако домкраты NASCAR настроены так, чтобы поднимать всю сторону автомобиля за один-два нажатия.

Другие используют энергию воздуха от компрессора, но конечный результат тот же. Большая разница заключается в грузоподъемности домкрата. Чем больший вес нужно поднять, тем больше вероятность того, что вам понадобится такой, для активации которого потребуется сжатый воздух. Магазины, которые поднимают 25-тонные полуприцепы для замены шины, нуждаются в мощном компрессоре для правильной и эффективной работы домкрата.

СВЯЗАННЫЕ ЧТЕНИЯ: Бутылочный домкрат против напольного домкрата: что подходит именно вам?

Заключение

Знание того, для чего вам нужен следующий домкрат, — это первый шаг. Выбирая свою или чужую, помните, что это инвестиция. При правильном уходе домкрат может прослужить десятилетия. Итак, если есть домкрат более высокого качества, но и с более высокой ценой, просто ради долговечности домкрата, стоит приобрести лучший.

Существует множество брендов, стилей и даже цветов, так что изучайте.
