Утепление пола в частном доме

Одна из важнейших задач любого владельца частного дома – утепление пола, и ею не стоит пренебрегать. Особенно, если жилье расположено в регионе с суровыми климатическими условиями. Нужно знать, что через неутепленные полы выдувается большое количество тепла. Именно поэтом, первое, с чего нужно начать утепление дома – это полы.

Утепление пола в частном доме

Так как они могут быть устроены из различных материалов и иметь отличающуюся конструкцию, утеплять их тоже можно несколькими способами.

Сегодня существует немало технологий утепления пола в частном доме, и плюс к этому некоторые собственники сами создают собственные методы или дополняют своими изобретениями уже существующие.

Чтобы узнать подробнее, какой из методов утепления и вид термоизолятора выбрать, нужно рассмотреть несколько распространённых методик.

Содержание

  1. Виды полов
  2. Деревянные полы
  3. Бетонные полы
  4. Полы из сухой стяжки
  5. Утепление полов
  6. Утепление деревянного пола
  7. Видео – Как утеплить пол на лагах
  8. Утепление бетонного пола
  9. Утепление пола на сухой стяжке
  10.  Система «теплый  пол»

Виды полов

Для начала необходимо разобраться, из какого материала может быть устроен пол, так как от этого будет зависеть метод и материал утепления. Итак, полы могут быть устроены из дерева, бетона или с помощью сухой стяжки.

Деревянные полы

К этому виду полов можно отнести полы из половой доски или фанеры.

Деревянный дощатый пол

Также по своей конструкции они делятся на два типа – это однослойные и двухслойные, т.е. имеющие черновой пол.

Типичный черновой пол

Все виды полов из дерева устраиваются на лагах, поднятых на определенную высоту над бетонной стяжкой или же над утрамбованным грунтом. И нужно отметить, что древесина сама по себе является теплым материалом, если сравнивать ее с другими, используемыми для устройства покрытия полов.

Утепление пола из дерева можно провести несколькими способами:

  •  засыпать на грунт толстый слой керамзита, и над ним устроить деревянный настил из досок на лагах;
  •  если устроен черновой пол, то вопрос решается проще – в его ячейки укладываются какой-нибудь из утеплителей, или же они заполняются жидким расширяющимся материалом;
  •  возможно сверху деревянного настила устроить инфракрасный пол, а затем уложить декоративное покрытие;
  •  если чернового пола нет, то его можно заменить пароизоляционной пленкой, которая расстилается и закрепляется на обрешетке из брусков, а на нее укладывается утеплитель, имеющий небольшой вес, реализуемый в виде плит или рулонов. Сверху такого утепления сначала настилается пароизоляционная пленка, а затем также делается настил из половой доски.

Бетонные полы

Бетонный пол особо нуждается в утеплении

Полы из такого материала очень долговечны, но есть у них большой недостаток – это то, что бетон очень холодный и требует обязательного утепления. такой пол чаще всего используется, как основа для утеплительного материала и декоративного покрытия. Бетонные полы тоже могут быть утеплены разными способами:

  1.  Стяжку устраивают на керамзитовую засыпку.
  2.  Раствор смешивают с утепляющими материалами – керамзитом мелкой фракции или измельченным пенопластом.
  3.  На готовую стяжку закрепляют бруски, а между ними укладывается или засыпается разного вида утеплитель. Далее следует пароизоляции, а потом обрешетка закрывается фанерой или половой доской.
  4.  Устройство системы «теплый пол» – электрический, инфракрасный или водяной.

Полы из сухой стяжки

Сегодня все чаще для устройства полов используется сухая стяжка. Хотя эта технология известна уже достаточно давно, она не была столь популярна, как в последнее время.

Удобные в монтаже, и теплые даже сами по себе полы их сухой стяжки

Для этого пола потребуется специальная смесь для засыпки, которая может состоять из керамзита мелкой фракции, вспученного перлитового песка, пемзы и шлака. Сухая засыпка, после ее выравнивания, покрывается материалами, которые будут служить основой для напольного декоративного покрытия, а также возьмут на себя основную нагрузку – это могут быть листы ДСП, OSB, влагостойкая фанера или специальные композитные плиты.

Сухая стяжка сама по себе является хорошим звуко– и теплоизолятором, она проста в монтаже, позволяет без особых проблем устроить в ней различные коммуникации. Но если требуется усилить утепление таких полов, то это можно сделать с помощью одного из способов устройства «теплого пола» – электрического или инфракрасного.

Утепление полов

 Утепление пола в частном доме, в зависимости от материала покрытия, проводится по различным технологиям, и чтобы добиться положительного результата, нужно все делать по порядку.

Утепление деревянного пола

Начать утепление деревянного пола можно с утепления грунта. Для этого на него укладывается керамзит слоем от 20 до 40 сантиметров толщиной. Этот материал не позволит холодному воздуху от грунта подниматься вверх, но чтобы пол был теплым, этого будет недостаточно.

Устройство чернового пола

Половые доски укладываются на обрешетку из толстых брусков.

В русских избах черновой пол был обязателен, так как он служил для укладки на него утеплительных материалов, которыми служили сухие листья, шлак, рубленая солома. Сегодня используются многочисленные минеральные или синтетические утеплители, из которых можно выбрать нужный.

  • Для начала в черновом полу заделываются все отверстия и щели – это можно сделать обычной глиной, размочив ее и разведя до консистенции густой сметаны. Глина – натуральный, дышащий материал, она хорошо держится на деревянной поверхности и прослужит в качестве материала для заделки швов между досками долгое время.
В качестве утеплителя – плиты из минеральной ваты
  • После высыхания глины, ячейки чернового пола заполняются утеплителем – это может быть керамзит, пенопласт, минеральная вата, эковата или жидкий утеплитель – пеноизол, который работает по принципу монтажной пены.

    утеплитель для пола

Утепление пола эковатой
  • Далее утеплитель покрывают пароизоляционной пленкой, которую нужно закрепить на лагах обрешетки.
  • После этого укладывается половая доска, и закрепляются плинтуса.

Если черновой пол не сделан по каким-то причинам, его можно заменить тонким утеплителем или пленкой пароизоляции. Эти материалы крепятся к лагам так, чтобы на них можно было уложить плиты или рулоны минеральной ваты.

  • Затем вся конструкция закрывается пароизоляционной пленкой, которая закрепляется к лагам с помощью степплера и скоб.
  • Завершающими этапами является укладка половой доски или толстой фанеры. На фанеру можно настелить линолеум или ламинат. Затем пол оформляется по всему периметру плинтусом.

Еще одним способом утепления деревянного пола может стать вариант, когда не хочется поднимать уже существующий настил из доски. В этом случае лаги закрепляются перпендикулярно доскам пола. Если между досок имеются щели, их нужно заделать, например, специальным герметиком

Далее укладывается или засыпается утеплитель, потом он накрывается пароизоляционной мембраной, и сверху укладывается фанера. Она может быть загрунтована и покрашена, или же покрыта лаком. На фанерный пол можно также постелить декоративное напольное покрытие. Чтобы усилить утепление, под линолеум или ламинат иногда укладывают инфракрасную пленочную систему.

Видео – Как утеплить пол на лагах

Утепление бетонного пола

Бетонный пол, устраиваемый в жилом помещении, обязательно нужно утеплять и этот процесс проводят несколькими способами.

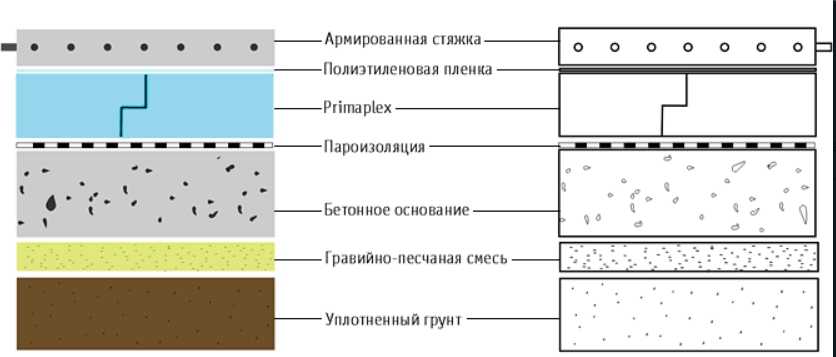

Одна из возможных схем утепления бетонного пола
  • Чтобы полы из бетона были менее холодными, при устройстве стяжки на грунт сначала расстилается гидроизолирующая пленка, затем насыпается керамзит, толщина которого должна составлять от 10 до 15 сантиметров. Для выведения ровности засыпки устанавливают маячки, по ним утеплитель разравнивается и накрывается армирующей металлической сеткой.
  • Когда такая основа подготовлена, ее поливают жидким цементным раствором – этот процесс необходим для создания на керамзите своеобразной пленки, которая задержит влажность раствора и поможет его естественному высыханию.
  • После того, как начальная обработка керамзита высохнет, сверху арматуры укладывается стяжка. Цементный раствор для нее можно сделать из песка и цемента, а можно добавить в него пенопластовую крошку – это тоже поможет сделать полы теплее.
  • После застывания стяжки, на нее обязательно нужно настелить покрытие.
  • Если жилье находится в регионе с холодным климатом, то вышеописанного утепления будет недостаточно. Поэтому, чтобы окончательно сделать полы теплыми используют несколько способов, и для каждого из них обязательно устраивается гидроизоляция стыка стен и пола.
  • Когда гидроизоляция устроена, укладываются и закрепляются к полу деревянные лаги из брусков на расстоянии друг от друга на ширину плит или рулона утеплителя. Высота лаг должен соотноситься с толщиной утеплителя, а ширина должна составлять 7–9 сантиметров.
  • Если приобретен широкий утеплитель, его режут в требуемый размер.
  • Нужно помнить, что лаги начинают укладывать, отступив от стены примерно пять сантиметров, куда также закладываются куски утеплителя.
  • После укладки материала, сверху него закрепляется пароизоляционная пленка.
  • Далее настилается толстая фанера или половая доска. На фанерный пол, при желании, можно положить ламинат или линолеум. Финишная отделка включает установку плинтусов.

Утепление пола в частном доме, как деревянного, так и бетонного, очень успешно реализуется и по системе «тёплый пол», которой будет уделено отдельное внимание чуть ниже.

рулонная гидроизоляция

Утепление пола на сухой стяжке

Сухую стяжку применяют как для устройства самого пола, так и в качестве утеплителя для бетонного. Но если хозяин дома считает такое положение недостаточным, можно утеплить его дополнительно. Это делается с помощью системы «теплый пол».

Сухую стяжку покрывают плитами, которые закрываются гидроизоляцией и только на нее укладывается электрический теплый пол. Без гидроизоляции в этом случае не обойтись, так как система теплого пола должна сверху покрываться тонким слоем раствора (строительной смеси), который после застывания покрывается напольным покрытием.

Монтаж пола по технологии сухой стяжки

Декоративное покрытие может быть любым – керамическая плитка, линолеум или ламинат.

Водяной вариант этой системы не подходит для пола из сухой стяжки, так как имеет более значительный вес, требует заглубления в покрытие, а в термоизоляционной керамзитовой толще отопление потеряет какой бы то ни было смысл – тепла не добиться.

При нежелании сверху сухой стяжки использовать наливные полы, можно воспользоваться установкой инфракрасного пола, который представляет собой тонкую пленку и может быть постелен даже под линолеум.

 Система «теплый пол»

Как говорилось выше, «теплый пол» может быть инфракрасным, электрическим и водяным.

Электрический пол
  • Электрический пол может быть приобретен в собранном варианте, т.е. уложен и закреплен на специальной сетке, в виде обогревательных матов, которые нужно просто разложить на подготовленную ровную основу. Сетка приклеивается к полу на клей для укладки керамической плитки.
Примерная схема подключение электрического теплого пола

Такой комплект электрического пола выпускается длинной до 25 метров и шириной от 50 до 150 сантиметров. Поэтому прежде чем приобретать его, нужно тщательно промерить комнату или все помещения по отдельности, где он будет устраиваться.

Электрический обогревательный мат

Этот вариант электрического пола хорошо подойдет для пола из сухой стяжки

  • Другой, более сложный в устройстве способ сделать электропол – это когда  нужно подбирать определенный электрический кабель и укладывать в предназначенные для него держатели, которые закрепляются к подготовленной основе. Подобный вариант подойдет в качестве утепления цементного пола.

Когда пол будет уложен и закреплен, на высоте 50–70 сантиметров на стене устанавливают терморегулятор, который будет контролировать температуру нагревательных элементов. Регулятор температуры соединяют с кабелем пола. Муфту, которая будет соединять кабель с термостатом нужно расположить так, чтобы она оказалась закрыта стяжкой.

Когда вся система будет уложена, можно приступать к устройству стяжки – она должна иметь толщину не менее пяти см.

Подключать такой пол к электроснабжению можно только после окончательного застывания бетона – через 3–4 недели.

теплый пол

«Теплый пол» водяной

 Если электрический пол состоит из нагревательного кабеля или матов, то водяной пол – это система трубопроводов. Для него хорошо подходят металлопластиковые или полиэтиленовые трубы, которые могут укладываться на специальные маты или крепиться к уложенной под них металлической сетке.

Укладка трубы водяного теплого пола

Укладывают трубопровод двумя способами – змейкой или улиткой, с шагом 30–35 сантиметров. После укладки труб и вывода их концов к коллекторному шкафу, вся система пола закрывается бетонной стяжкой, ее общая толщина, включая толщину трубопровода должна составлять 10–12 сантиметров.

Коллекторный шкаф – это место, где происходит соединение труб теплого пола с общей системой отопления. Там же могут, при необходимости, устанавливаться смеситель и насос.

Сверху стяжки над теплым полом можно уложить любое декоративное покрытие – это линолеум, ковролин, плитка или ламинат.

Нужно отметить, что электрическую и водяную систему «теплый пол» лучше всего укладывать на фольгированный утеплитель – тогда тепло не будет уходить в сторону грунта, а будет отражаться в помещение.

Видео – советы по устройству  водяного теплого  пола
Инфракрасный теплый пол
Монтаж инфракрасного теплого пола

Если он будет укладываться на бетонную поверхность, необходимо устроить гидроизоляцию, а затем на нее настилается фольгированный тонкий утеплитель на основе вспененного полиэтилена, полосы которого скрепляются специальным скотчем.

Затем подготавливают пленочные обогревательные элементы и укладывают на пол медными элементами вниз по заранее составленной схеме-чертежу. Полосы обычно должны находиться на расстоянии пяти сантиметров друг от друга. Если сверху ИК-пола планируется положить ламинат или линолеум, то для достижения максимального обогревательного эффекта, можно положить пленку насколько можно ближе.

Когда пленочные элементы будут смонтированы, на них устанавливают контактные зажимы – в слоях пленки нужно расположить одну сторону контакта, а вторую на медной стороне, после этого контакты обжимаются.

Общая схема монтажа ИК-пола

Когда все будет готово, можно приступать к подключению – это можно сделать стационарно, подключив систему к общему электроснабжению дома, но лучше сделать для пола автономное подключение, установив на него вилку, которая будет включаться в розетку, или выключатель.

Для контроля за нагреванием пленочного пола, на стене устанавливается терморегулятор, который также подключается к кабелю, идущему от пола.

Сверху пленки укладывают выбранное напольное декоративное покрытие.

Утепление пола в частном доме будет зависеть от разных критериев, связанных с его конструкцией, а также с желанием и возможностями владельца жилья. Прежде чем остановиться на определенном варианте, необходимо узнать цены на все составляющие и на их установку, в том случае, если будет решено пригласить для выполнения этой работы мастера.

Два проверенных варианта утепления пола

Строительные нормы для жилых помещений предусматривают утепление полов в домах, коттеджах и квартирах. Но зачем? Ведь зачастую фундамент и подвальные помещения уже утеплены, а в квартирах и того больше — функцию утепления выполняют отапливаемые нижние и верхние этажи. Комфорт — вот базовая причина, на которую стоит ориентироваться в этом вопросе.

Зачем утеплять пол?

Независимо от того, утеплен ли цоколь, фундамент или подвал, неутепленный пол будет холодным из-за эффекта конвекции, при которой холодный воздух опускается вниз, а теплый поднимается вверх. И сколько помещение ни отапливай, ногам все равно будет недостаточно тепла. Ведь в деревянных полах образуются щели, через которые поступает холодный воздух, а бетонные за счет своей теплопроводности могут стать источником значительных теплопотерь, которые по статистике достигают 15%. Еще одна причина — затраты энергоресурсов на отопление. Даже если стараться достичь оптимальной температуры в помещении, полы все равно остаются источником холода, и воздух не прогревается полностью.

Кроме того, попытки нагреть воздух при холодных полах приводят к конденсации влаги, которая при длительном воздействии на любой строительный материал вызывает появление плесени и грибка. Все это говорит о том, что утепление полов — необходимая мера для комфортной жизни. Тут стоит отметить, что утепленные полы имеют еще одно очень важное свойство — хорошую звукоизоляцию от ударного шума.

Так для утепленных полов со стяжкой, где применялся XPS 20 и 40 мм, были проведены исследования.

По их результатам было подтверждено, что благодаря плитам утеплителя ударный шум снизился до 21-23 дБ, а при использовании слоя геотекстиля удалось достигнуть показателей в 28 дБ.

Предлагаем ознакомиться с двумя проверенными вариантами утепления полов, которые отлично подходят не только для работ внутри помещения, например, в коттедже или в квартире, но и на балконе или веранде:

  • Утепление по «сухой» технологии;
  • Утепление с использованием нагревательных элементов.

Инструкция по утеплению пола по «сухой» технологии

Этот вариант утепления стоит рассматривать, если под полом вашего дома расположен неутепленный подвал или другое неотапливаемое помещение, из которого холод проникает в жилые комнаты.

Главное преимущество данного подхода заключается в том, что на этапе утепления не нужно замешивать цементно-песчаные или другие растворы. Вам не придется ждать, пока стяжка высохнет, и вы сможете сразу приступить к следующему этапу работ с финишным покрытием.

Этапы:

  1. Подготовка основания. Очищаем пол от старого покрытия. Выравниваем поверхность основания.
  2. Изоляция. Укладываем геотекстильное полотно, которое выполняет не только изолирующую функцию, но и помогает снизить уровень ударного шума.
  3. Защита. Весь периметр помещения оклеиваем специальной полосой из вспененного полиэтилена толщиной 8-10 мм с заходом от поверхности пола на стену.
  4. Укладка тепло- и звукоизолирующего слоя. Укладываем плиты XPS вразбежку на подготовленное основание.
  5. Пароизоляция. При утеплении пола по «сухой» технологии над холодным подвалом необходимо уложить поверх плит XPS пароизоляцию.
  6. Подготовка основания под финишное покрытие по «сухой» технологии осуществляется с использованием листов ГВЛ, ОСП или ЦСП, которые укладываются в 2 слоя также с разбежкой швов, а затем фиксируются между собой саморезами. В отличие от «мокрой» технологии здесь не используется цементно-песчаная смесь (ЦПС).
    Но если все же решите использовать ЦПС, перед применением во избежание попадания между плит цементного молочка необходимо дополнительно проклеить скотчем все стыки плит XPS или уложить полиэтиленовую пленку с проклейкой нахлестов двухсторонней клеящей лентой.
  7. Финишный слой — итоговый этап, в ходе которого необходимо уложить декоративный финишный слой (ламинат, паркет, линолеум).

Видео-инструкция по утеплению пола с помощью XPS ТЕХНОНИКОЛЬ

Инструкция по утеплению пола с использованием нагревательных элементов

Это вариант с укладкой теплого пола можно использовать, если помещению необходимо добавить больше температурного комфорта. Подходит для утепления кухни, ванной, туалета, спальни, а, кроме того, станет отличным решением для утепления балкона или его совмещения с основной комнатой. Технология «мокрого» утепления с использованием системы нагревательных элементов — лучший способ для полов со сложной геометрией, так как не придется вырезать плиты с высокой точностью, достаточно залить пол и подождать пока он высохнет.

Главное преимущество данного решения — комфорт и удобство в эксплуатации.

Этапы:

  1. Повторяем пункты 1–4 из инструкции по утеплению по «сухой» технологии.
  2. Поверх плит XPS производим монтаж системы теплого пола по инструкции производителя. Не забывайте, что элементы системы не стоит укладывать в тех местах, где предполагается размещение тяжелых предметов и конструкций. Это может вызвать перегрев системы и вывести ее из строя.
  3. Укладываем цементно-песчаную стяжку.
  4. Укладываем финишный слой из плитки, ламината, паркета или другого декоративного материала на выбор. Однако утепление пола с использованием нагревательных элементов лучше всего комбинировать с финишным слоем из керамогранита или керамической плитки. Это гарантия того, что теплоотдача будет выше, а пол и воздух в помещении теплее.

Представленные выше технологии по утеплению пола проверены временем. При правильном подходе к монтажу и укладке они гарантируют 100% результат — оптимальный микроклимат в помещении, отличные звукоизолирующие свойства, теплые полы в холодное время года, сокращение затрат на отопление и отсутствие избыточной влаги.

Понравилась статья?

Подписывайтесь на наш канал в Telegram, и группу vk.com. Будьте в курсе наших новых материалов, строительных новостей и лайфхаков.

Теги: утепление пола, как утеплить пол, утепление пола пенополистиролом, утепление бетонного пола, чем утеплить пол, утеплить пол своими руками

Теплый пол – Бетонная плита

R-1.1

Примечание:  Инструкции по установке и иллюстрированные чертежи являются только рекомендацией, в то время как надлежащие местные методы строительства являются обязанностью установщика.

Для тех, кто делает все своими руками, компания Reflectix® предлагает изоляционную модернизацию для системы лучистого пола, установленной в бетонной плите; наш специально разработанный продукт для изоляции бетонных плит. Добавление этого продукта в проект Radiant Floor приведет к более высокому уровню энергоэффективности и более равномерной температуре поверхности пола. Преимуществом этого продукта является простота в обращении и установке.

Рекомендуемые продукты

Изоляция из бетонных плит
Изоляция из бетонных плит, белая/отражающая/пузырчатая/пузырчатая – рулон
  • DBWEF48050 (48” x 50’)
  • DBWEF48100 (48 дюймов x 100 футов)
  • DBWEF48125 (48 дюймов x 125 футов)

Преимущества

  • R-1.1
  • Снижает годовые затраты на электроэнергию системы
  • Улучшает равномерное распределение тепла по поверхности пола
  • Устанавливается быстро и легко
  • Нетоксичный/неканцерогенный
  • Нет характеристик гнездования насекомых
  • Снижает потери тепла из-за грунтовых вод
  • Замедлитель испарения и защита от радона

Инструкция по установке

Инструкция по установке pdf: Плита PRO Rad Fl Con – редакция CSI 012021

  • Раскатайте продукт Reflectix® Concrete Slab Insulation по материалу основания перед заливкой бетона.
  • Соедините швы изделия и заклейте полиэтиленовой лентой шириной 3 дюйма. Примечание: Используйте инструмент для склеивания плоских краев, чтобы обеспечить хорошее сцепление со всей лентой.
  • Установите систему лучистого пола в соответствии со спецификациями производителя.

Важно

Перед установкой ознакомьтесь с этими важными правилами техники безопасности:
  • ВСЕГДА  проверяйте местные строительные нормы и правила перед установкой Reflectix®.
  • ВСЕГДА используйте защитные очки.
  • Обратите внимание:  Настоящие инструкции по установке и 3D-изображения предназначены исключительно для иллюстрации правильного расположения и взаимного расположения продуктов Reflectix® в конкретных строительных конструкциях. Ответственность за правильные методы и приемы строительства возлагается на установщика или подрядчика. Описанные методы являются рекомендациями по расположению продуктов Reflectix® в качестве ориентира. Со стороны Reflectix, Inc. нет заявлений о том, что эти строительные блоки являются конечными стандартами или соответствуют требованиям строительных норм и правил (поскольку они могут различаться в зависимости от региона).

Испытания и сертификация

Продукты Reflectix® проходят тщательные испытания либо в национальных независимых лабораториях, либо в ведущих университетах. Испытания проводятся в соответствии с текущими стандартами Американского общества испытаний и материалов (ASTM), если они существуют. Чтобы получить копию наших спецификаций тестирования продуктов, перейдите на вкладку «Дополнительные ресурсы». Документы также доступны по электронной почте по адресу [email protected] или по телефону (800) 879-3645.

Дополнительные ресурсы/литература

Фотографии

На фото: 1. Изоляция бетонной плиты, 2. Крупный план изделия

Этаж выше гаража | Building America Solution Center

Вкладка «Соответствие» содержит информацию как о программе, так и о коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.



Односемейные новые дома ENERGY STAR, версия 3/3.1 (Rev. 11)

Национальный контрольный список полевых оценщиков

Система теплозащитного кожуха.
2. Полностью выровненные воздушные барьеры. 7 В каждом изолируемом месте ниже предусмотрен полный воздушный барьер, полностью выровненный следующим образом:
Полы: На внешней вертикальной поверхности изоляции пола во всех климатических зонах и, если над некондиционируемым пространством, также на внутренней горизонтальной поверхности, включая опоры для обеспечения выравнивания. Альтернативы в сносках 12 и 13. 11, 12, 13
2.6 Полы над гаражами, над некондиционируемыми подвалами или подвальными помещениями и консольные перекрытия.

Сноска 7) Для целей настоящего контрольного перечня воздушный барьер определяется как любой прочный твердый материал, который блокирует поток воздуха между кондиционируемым и некондиционируемым пространством, включая необходимое уплотнение для блокирования избыточного потока воздуха по краям и швам, а также достаточную опору для противодействия и отрицательное давление без смещения или повреждения. EPA рекомендует, но не требует жестких воздушных барьеров. Пена с открытыми или закрытыми порами должна иметь конечную толщину ≥ 5,5 дюймов или 1,5 дюймов соответственно, чтобы квалифицироваться как воздушный барьер, если изготовитель не указывает иное. Если используются гибкие воздушные барьеры, такие как домашняя пленка, они должны быть полностью герметизированы по всем швам и краям и поддерживаться с помощью крепежных деталей с крышками или головками диаметром ≥ 1 дюйма, если иное не указано изготовителем. Гибкие воздушные барьеры не должны изготавливаться из крафт-бумаги, изделий на бумажной основе или других материалов, которые легко рвутся. Если используется полиэтилен, его толщина должна быть ≥ 6 мил.

Сноска 11) Агентство по охране окружающей среды настоятельно рекомендует, но не требует наличия воздушного барьера на внутренней вертикальной поверхности изоляции пола в климатических зонах 4–8.

Сноска 12) Примеры опор, необходимых для постоянного контакта, включают в себя планки для ватной изоляции или сетку для вдуваемой изоляции. В качестве альтернативы опоры не требуются, если войлок заполняет всю глубину полости пола, даже если происходит сжатие из-за избыточной изоляции, при условии, что значение R войлока было надлежащим образом оценено на основе рекомендаций производителя и единственного дефекта, препятствующего изоляции от достижения требуемой степени укладки является сжатие, вызванное избыточной изоляцией.

Сноска 13) В качестве альтернативы допускается установка воздушной перегородки на наружной горизонтальной поверхности утеплителя пола, если изоляция устанавливается в контакте с этой воздушной преградой, наружные вертикальные поверхности полости пола также утеплены, а воздух барьеры включены на внешних вертикальных поверхностях этой изоляции.

Пожалуйста, ознакомьтесь с графиком реализации программы ENERGY STAR для одной семьи в новых домах , чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.



Дом с нулевым энергопотреблением DOE (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, позиция 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.
Приложение 1, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню установки 1 в соответствии со стандартами RESNET. Подробнее см. в руководстве 2015 IECC Code Level Isolation – Требования DOE к дому с нулевым энергопотреблением .

Приложение 2 DOE Zero Energy Ready Home Целевой дом.
Программа Zero Energy Ready Home Министерства энергетики США позволяет строителям выбирать предписывающий или эффективный путь. Предписывающий план DOE Zero Energy Ready Home требует, чтобы строители соответствовали или превышали минимальную эффективность HVAC, указанную в Приложении 2 к Требованиям национальной программы (Rev 07), как показано ниже. Путь производительности дома с нулевым энергопотреблением DOE позволяет строителям выбирать индивидуальное сочетание мер для каждого дома, которое эквивалентно по производительности минимальному индексу HERS смоделированного целевого дома, который соответствует требованиям Приложения 2, а также обязательным требованиям Zero. Energy Ready Home Экспонат 1.

Приложение 2, Изоляция и инфильтрация) Уровни изоляции должны соответствовать стандарту IECC 2015 года и соответствовать уровню установки 1 в соответствии со стандартами RESNET. Утечка во всем доме должна быть протестирована и соответствовать следующим ограничениям проникновения:

  • Зоны 1–2: ≤ 3 ACH50;
  • Зоны 3-4: ≤ 2,5 ACH50;
  • Зоны 5-7: ≤ 2 ACH50;
  • Зона 8: ≤ 1,5 ACH50;
  • Пристроенные жилые дома: ≤ 3 ACH50.

Сноска 13) Потолки, стены и полы со стальным каркасом должны соответствовать требованиям к изоляции IECC 2015 г. – Таблица 402.2.6.
Сноска 23) Утечка оболочки должна определяться утвержденным верификатором с использованием протокола испытаний, одобренного RESNET.



Таблица требований IRC и IRC к изоляции на 2009-2021 гг. 21 МЭКС и IRC, можно найти в этой таблице.



2009, 2012, 2015, 2018 и 2021 Международный энергетический кодекс (IECC)

Таблица R402.4.1.1 Воздушный барьер и установка изоляции, полы: Изоляция полов (включая полы над гаражом и консольные полы) устанавливается для поддержания постоянного контакта с нижней стороной настила чернового пола. Непрерывный воздушный барьер устанавливается в оболочке здания, включая краевые балки и открытые края изоляции. Разрывы или стыки в воздушном барьере герметизируются. Воздухопроницаемый утеплитель не используется в качестве герметизирующего материала. Стыки плит фундамента и подоконника, верхней плиты стены и верха стены, плиты подоконника и краевой полосы, краевой полосы и чернового пола герметизируются. Углы, перемычки и краевые балки, составляющие тепловую оболочку, изолированы.

Таблица R402.1.1 (Таблица R402.1.2 в IECC 2015 и 2018 гг.) Требования к изоляции и фенестрации — соответствуют уровням изоляции, указанным в этой таблице, или превышают их.

Модернизация: 2009, 2012, 2015, 2018 и 2021 гг. IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.



2009, 2012, 2015, 2018 IRC и 2021 International Residential Code (IRC)

в том числе над гаражом и консольными перекрытиями) Устанавливается для поддержания постоянного контакта с нижней стороной настила чернового пола. Непрерывный воздушный барьер устанавливается в оболочке здания, включая краевые балки и открытые края изоляции. Разрывы или стыки в воздушном барьере герметизируются. Воздухопроницаемый утеплитель не используется в качестве герметизирующего материала. Стыки плит фундамента и подоконника, верхней плиты стены и верха стены, плиты подоконника и краевой полосы, краевой полосы и чернового пола герметизируются. Углы, перемычки и краевые балки, составляющие тепловую оболочку, изолированы.
Таблица N1102.1.1 (Таблица N1102.1.2 в IRC 2015, 2018 и 2021 гг.) Требования к изоляции и фенестрации — соответствуют или превышают уровни изоляции, указанные в этой таблице.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
