Вент фасад частного дома: Навесной фасад для частного дома

Вентилируемый фасад для частного дома: виды и технология

Вентилируемые фасады домов используются и при строительстве частных домов, а не только для коммерческих объектов. Конструкция популярна среди владельцев загородных домов, коттеджей, дачных домиков, домов отдыха. При возведении любого малоэтажного дома важно рационально произвести наружную отделку его фасада, чтобы он при этом соответствовал следующим требованиями:

• красивый вид;
• простота и оперативность обустройства;
• устойчивость к разнообразным внешним факторам;
• долговечность;
• наличие теплоизоляционных и звукоизоляционных качеств;
• оптимальная стоимость.

Вентилируемый фасад для частного дома – это именно тот случай, когда технология подходит по всем критериям.

Преимущества вентфасада

Современный навесной вентилируемый фасад способен украсить ваш дом, повысить его теплоемкость и защитить несущие стены от появления плесени и дальнейшего разрушения.

Положительные стороны вентфасада:

• Теплоизоляция. Технология снижения теплопотерь помогает экономить на отоплении зимой и сохраняет прохладу в доме летом;
• Паропроницаемость. Обеспечивается эффективный отвод влаги от фасада;
• Звукоизоляция. Система обладает шумоподавляющими свойствами;
• Ремонтопригодность. Если повредилась одна плита или нужно получить доступ к коммуникациям под НФС, то не нужно разбирать всю конструкцию, достаточно будет снять конкретный элемент;
• Возможность скрыть сложно исправимые дефекты на несущих стенах, а также коммуникации, например, электропроводку;
• Защита от воздействий внешней среды.  Вентилируемые фасады домов устойчивы к осадкам, перепадам температуры и солнечным лучам;
• Эстетичность. Он придает зданию аккуратный, современный и респектабельный вид;
• Долговечность. Такие фасады домов не нуждаются в специальном уходе и способны прослужить без ремонта в среднем до 50 лет.
• атков, а скорее особенностей, можно выделить достаточно высокую цену за квадратный метр материала по сравнению с простыми видами облицовки и высокие требования к обустройству подсистемы. Поэтому работы по установке вентилируемого фасада для коттеджей лучше доверять профессио

Особенности конструкции

Технология вентилируемого фасада устроена следующим образом. Между утеплителем и облицовкой оставляется вентилируемый зазор, необходимый для отвода влаги и конденсата от стены. Благодаря такому зазору, воздушный поток проходит через изоляционные материалы и нагревается, поэтому разница температуры воздуха в прослойке и около несущей стены разниться на 2-3 градуса.

Конструкционно вентфасад должен быть смонтирован в строгом соответствии с общепринятой технологией, иначе он не будет правильно работать. Любой вентилируемый фасад для частного дома состоит из следующих элементов:

• кронштейны;
• минераловатный утеплитель;
• влагозащитная мембрана;
• вертикальные и горизонтальные металлические направляющие;
• облицовочный материал.

Выбор фасадных панелей зависит от бюджета, архитектурных особенностей здания, требований к его характеристикам и внешнему виду. Разнообразие цветов и фактур дает простор для реализации ваших идей.

Виды подсистем

Чтобы установить вентфасад для частного дома необходимо подготовить прочный каркас. Как правило, он изготавливается из металлических профилей, но иногда, владельцы частных домов экономят и устанавливают подсистему из деревянных реек, что менее долговечно. Лучше отдавать предпочтение все же металлическим направляющим. Профили фиксируются на стенах вертикально при помощи кронштейнов.

Также к подсистеме относятся элементы для обустройства оконных и дверных проемов, обрамления углов. В некоторых случаях вместо металлических профилей и деревянных реек, некоторые используют полимеры, а также экспериментируют с комбинированным вариантом обрешеток. Но самый надежный и правильный по технологии – вариант из металлических профилей. Тем более для некоторых видов тяжелой облицовки, например, для керамогранита или фиброцемента, подойдет только металлический каркас.

Направляющие бывают из:

• нержавеющей стали;
• оцинкованной стали;
• алюминия.

При обустройстве подсистемы важно выровнять все профили в одной плоскости по отношению друг к другу. Регулировать расстояние от фасада помогают кронштейны, установленные в стены. Расстояние между направляющими зависит от размеров утеплителя.

Облицовочный материал

К выбору материала для облицовки рекомендуем подходить внимательно. Важно найти качественный материал из надежного, экологически чистого материала. В качестве облицовочного материала на вентилируемые фасады для коттеджей часто выбирают пластиковый или металлический сайдинг. У него невысокая цена, он подходит для облицовки любых типов зданий, имеет небольшой вес, привлекательный вид и легко монтируется. Производители предлагают большой выбор расцветок, есть варианты с имитацией под дерево, мрамор и натуральный камень.

Кроме сайдинга существуют другие, более дорогие виды облицовочного материала для вентилируемого фасада, рассмотрим их.

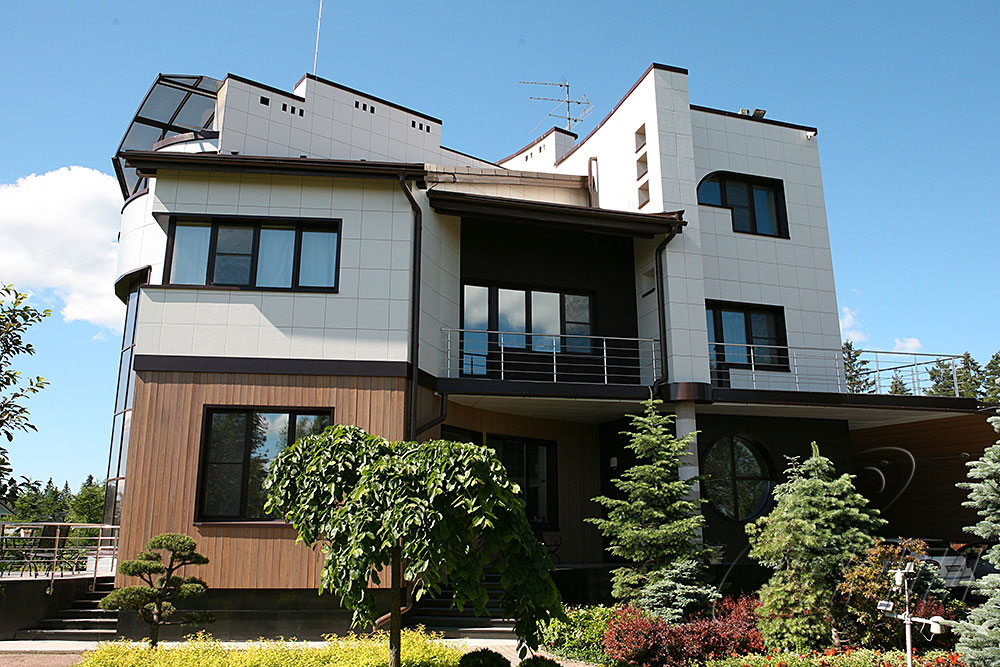

Керамогранит

Плиты из этого материала представлены в палитре RAL с возможностью нанесений различных текстур. Керамогранит является многофункциональным, прочным и весьма долговечным видом облицовочного материала, обладает низким коэффициентом водопоглощения. Такой вентилируемый фасад для частного дома можно установить только, если у вас надежный фундамент и подготовлена металлическая подсистема.

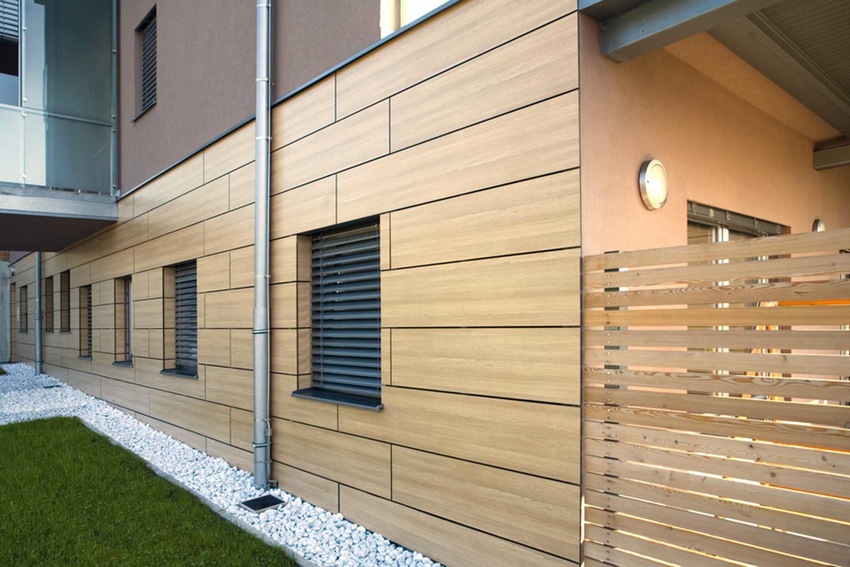

Композитные панели

Современный, привлекательный на вид облицовочный материал. В отличие от керамогранита, имеет гораздо меньший вес, при этом также представлен в самых разных оттенках и текстурах. Среди преимуществ композитных панелей можно выделить стойкость к коррозии, хороший уровень шумоизоляции, устойчивость перед механическими нагрузками, несмотря на свою гибкость. Панели могут быть изготовлены длиной по одной из сторон до 250см, поэтому фасад можно сделать практических без швов.

Фиброцементные панели

Облицовка изготавливается из цемента, древесной фибры и минеральных наполнителей в виде синтетических или натуральных волокон. Производство состоит из сложного процесса, который проходит через несколько обязательных этапов:

• формовка;
• прессование;
• тепловлажностная обработка
• автоклавирование;
• раскрой;
• шлифовка;
• покраска.

Фиброцементный вентфасад для частного дома в общей сложности будет стоить меньше, чем, например, керамогранит и композитные панели, но при этом не менее подходящий для малоэтажного дома. Монтаж фиброцементных плит лучше доверить специалистам, потому что материал достаточно хрупкий к ударным нагрузкам, требуется аккуратность при транспортировке и установке.

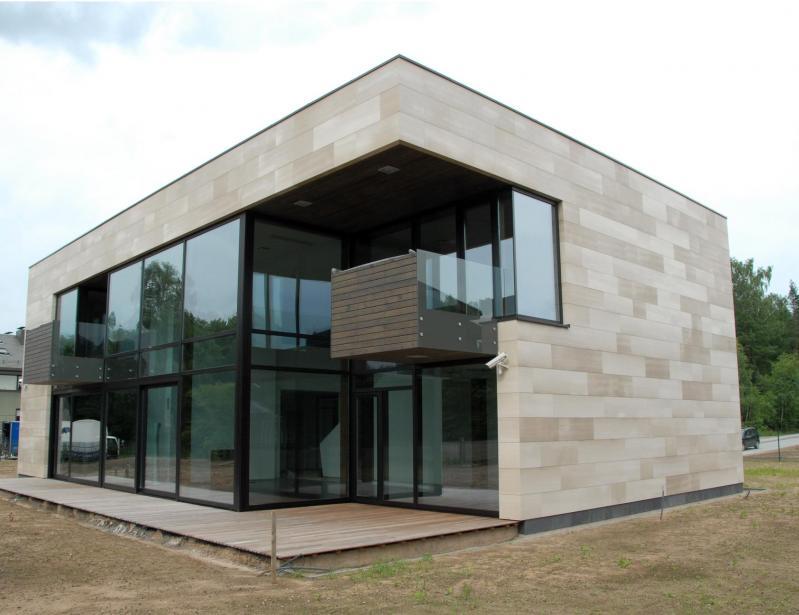

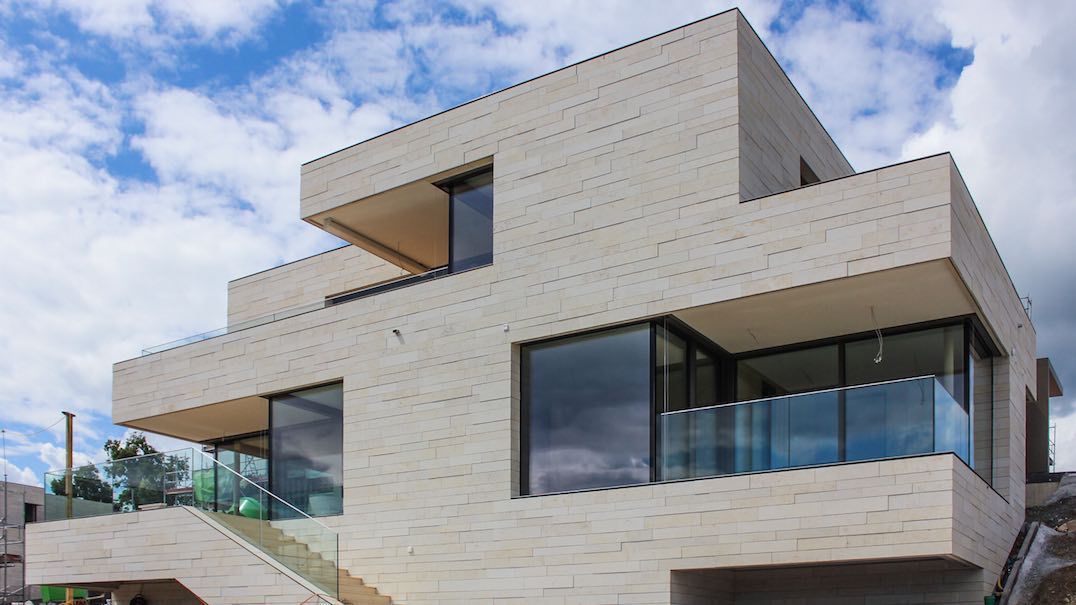

Камень

Фасадные панели

Прогрессивное решение для малоэтажного строительства, представляющее собой объемные элементы, которым можно задать любой рельеф. Такие свойства позволяют создавать футуристичные дизайны фасадов, сделав из дома стильный объект, который отлично впишется в ландшафт. Решение, позволяющее создать неповторимый дизайн, отличается не менее уникальной ценой, поэтому материал подходит далеко не всем.

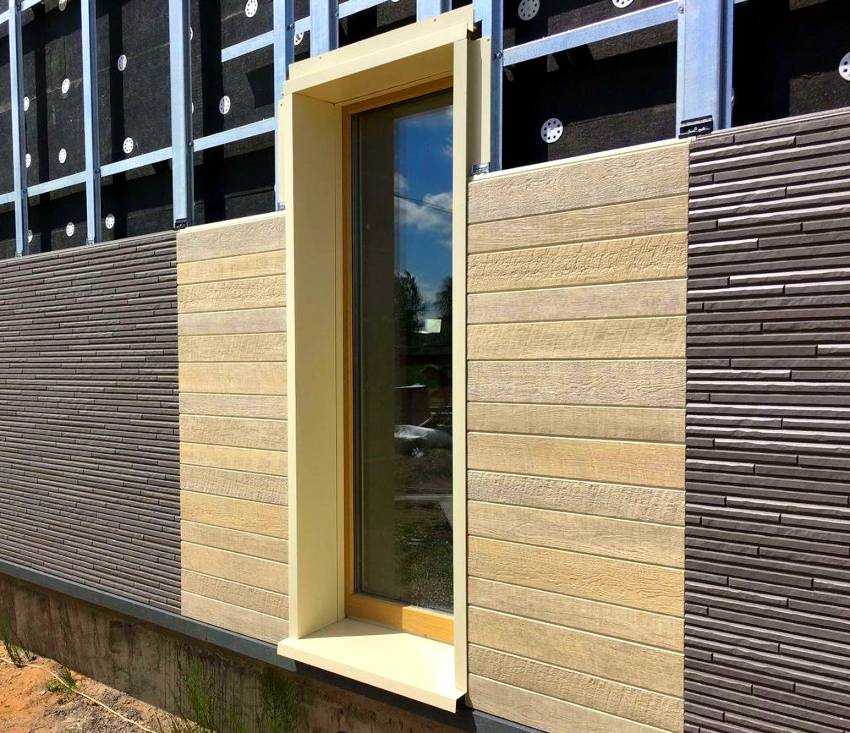

Технология монтажа вентфасада для частного дома

Как мы уже писали, установить вентилируемый фасад можно для дома из любого материала, в том числе из бруса. Монтаж своими руками возможен, по крайней мере если у вас одноэтажный дом. Но, если вы ни разу не производили подобный монтаж или сомневаетесь в результате, то лучше доверить работу специалистам. Помните при неправильной установке или при отклонении от технологии может привести к проблемам со стенами дома в будущем. Процесс монтажа вентилируемого фасада подразумевает следующие этапы работ:

1. Подготовка. На данном этапе необходимо удалить старые навесные элементы (если они есть), очистить стены от лишнего декора, максимально подготовить их к установке подсистемы. Если на стене есть грибок или плесень, обязательно эти места нужно зачистить, обработав антисептиком. Деревянный дом необходимо обработать грунтовкой с водоотталкивающими свойствами;
2. Установка подсистемы. Вертикальные направляющие крепятся на кронштейны, закрепленных в несущих стенах. Все направляющие обязательно должны находиться в одной плоскости;
3. Укладка утеплителя. В качестве утеплителя используют минеральную вату или пеноплекс, которую укладывают между направляющими. Поверх слоя утеплителя необходимо застелить гидро-ветрозащитную мембрану. Крепление утеплителя и мембраны производится на тарельчатые дюбели достаточной длины;
4. Монтаж облицовки. У каждого типа облицовочного материала своя технология установки. Если делаете монтаж своими руками, то следуйте рекомендациям и инструкциям производителя. Или закажите монтаж в компании ФАССТ, чтобы ваш дом был защищен долгие десятилетия.

Все этапы работы по монтажу вентилируемого фасада для частного дома, вне зависимости от его вида, рекомендуем проводить в сухую, безветренную погоду.

Стоимость

Керамогранит

Площадь = 1 м²

Металлообрешетка оцинкованная с полимерным покрытием:

Кронштейн несущий Кр1-150 (окр. )

шт.

2.8

2,80

16.25

45.50

Несущий горизонтальный элементНп 1-40 (окр.)

п.м

1.9

1.90

48.10

91.39

Несущий вертикальный элемент Нп 2-60 (окр.)

п.м

1.7

1.7

82.74

140.66

Несущий вертикальный элемент дополнительный Нп 3-40 (окр.)

п.м

0.5

0.5

48.10

24.05

Кляммер рядовой нерж.сталь по RAL

шт.

2.7

2.7

26.61

71.85

Кляммер вертикальный нерж.сталь по RAL

шт.

0.6

0.6

22.38

13.43

Кляммер горизонтальный нерж.сталь по RAL

шт.

0.6

0.6

22.38

13.43

Паронитовая прокладка (ПОН) 50х50

шт.

2.8

2.8

3.97

11.12

ИТОГО:

411.42

Другие статьи

подробнее

подробнее

подробнее

Вентилируемый фасад для частного дома: устройство, технология, требования

Содержание:

1. О преимуществах и недостатках
2. О металлах и дереве
3. Каким плитам приоритет?
4. Фасад — это лицо дома

Дома с вентилируемыми фасадами все чаще встречаются в России. Внешнюю сторону зданий можно отделать различными способами, однако, вентилируемые системы обретают все большую популярность. И причин тому немало.

Устройство вентилируемого фасада отличается инновационностью реализуемых принципов энергосбережения. Такие способы отделки являются надежной защитой частного дома от неблагоприятных атмосферных явлений.

Они не оказывают значительной нагрузки на несущие стены зданий. Все эти качества важны для деревянного строения, ведь не секрет: стены того же брусового дома нуждаются в мерах, продлевающих срок эксплуатации зданий.

Если вы заинтересовались вентилируемыми фасадами, отзывы можно найти в интернете на соответствующих форумах.

О преимуществах и недостатках

Вентилируемые конструкции имеют свои сильные и слабые стороны, их необходимо учитывать при решении вопросов, касающихся отделки частного дома. Они значительно продлят срок службы любого деревянного, в том числе и брусового, дома.

Воздушная прослойка и наружная облицовка при этом справятся с данной задачей. Немаловажным качеством такой конструкции является звукоизоляция, обеспечивающая комфортное пребывание людей на территории частного дома. Конструкция защищает стены домов и коттеджей от перегрева.

Благодаря различным облицовочным материалам, которые являются составляющей такой отделки, без проблем можно изменить экстерьер частного дома.

Дизайн экстерьера современных коттеджей, где в отделке используются такие способы облицовки, поражает разнообразием. Они обновят фасад брусового дома, при необходимости сымитировав его поверхность.

Если потребуется ремонт вентилируемого фасада деревянного дома, заменить элементы наружной конструкции не составит труда. Элементы деревянного дома являются взамозаменяемыми. Данное правило касается любого здания, а не только того, основным материалом которого стала древесина.

Надежно защитить дом от неблагоприятных воздействий

Одним из недостатков вентилируемого фасада принято считать его высокую себестоимость. Данный вопрос является спорным, так как цена на такие конструкции зависит от примененных в их изготовлении материалов.

Тот же вентилируемый фасад брусового строения должен обладать высокими антипожарными качествами, обеспечивающими безопасную эксплуатацию деревянного дома.

Если фасады для деревянного дома изготовлены из недорогих горючих материалов, результат может оказаться плачевным. Потому при решении вопросов, связанных с такими конструкциями, первоочередное внимание — антипожарным качествам составляющих их элементов, фасадной пленке, облицовке.

Специалисты в сфере строительства не рекомендуют приобретать для деревянного дома вентилируемые фасады по очень низкой цене, ведь ее первопричиной являются недорогие, подверженные быстрому возгоранию облицовочные материалы.

О металлах и дереве

Что такое вентилируемый фасад? Он относится к категории многослойных конструкций. Его основой становится каркас. Он крепится на внешнюю сторону деревянного дома. Основа такой облицовки — система кронштейнов и профилей.

«Скелет» вентилируемых фасадов для коттеджей и других зданий составляют подсистемы, изготовленные из нержавеющей или оцинкованной стали, алюминиевых сплавов, дерева. Фасады зданий, в чьем монтаже применена нержавеющая сталь, считаются наиболее дорогими.

Оцинкованная сталь значительно дешевле, поэтому отделка с ее участием прослужит значительно меньше. Алюминиевые сплавы являются наиболее оптимальным решением проблем, связанных с такой отделкой.

Отзывы потребителей рынка стройматериалов подтверждают максимальный спрос на вентилируемые конструкции с алюминием. Для деревянного дома лучше подойдет именно такая конструкция, так как она надежнее, долговечнее и легче.

Преимущества деревянных конструкций

Такие конструкции на деревянной основе обладают сравнительно небольшим весом. Их легко установить своими руками. Но дерево вызывает и ряд проблем, так как является горючим материалом.

Однако нередко только такие конструкции могут преобразить внешний вид зданий. Это касается в первую очередь старых домов. В данной ситуации есть вполне реальный выход: пропитка деревянной основы огнезащитными веществами.

Каким плитам приоритет?

С такими конструкциями взаимосвязан и другой не менее важный вопрос — эффективное применение утеплителей. Без них такие конструкции не смогут эффективно выполнять теплоизолирующую функцию.

В качестве утеплителя используется каменная или минеральная вата. При подборе утеплителя для такой конструкции необходимо обратить внимание на толщину и плотность ваты.

Если есть выбор между вентилируемыми фасадами с рулонным или плиточным наполнителем, лучше выбрать 2-ой вариант.

Сколько надо слоев утеплителя для такой конструкции? Разница между конструкциями, где есть 1 или 2 слоя утеплителя, колоссальная. Необходимо знать: качественный фасад обладает 2-мя слоями утеплителя из каменной или минеральной ваты.

Такие конструкции, где есть только 1 слой утеплителя, не смогут эффективно решать поставленных перед ними задач. Еще один немаловажный момент: слои утеплителя здесь должны быть разными.

Наружный слой утеплителя, если такой фасад качественный, всегда плотнее внутреннего. Между обоими слоями проходит воздушный зазор, иначе эффект применения утеплителей сведется к минимуму.

И еще: утеплителю очень нужна специальная защитная пленка. Владельцы объектов недвижимости, где устанавливаются такие конструкции, не всегда придают ей значение.

Утеплитель для такой конструкции прослужит дольше, если позаботиться, чтобы у него была гидро- и ветрозащитная мембрана. При покупке пленки для такого фасада надо обязательно учесть материалы, из которых она изготовлена.

Пленка, как правило, бывает 2-х видов: из негорючих либо обладающих огнезащитной пропиткой материалов. Вентилируемый фасад деревянного здания должен быть максимально защищен от огня, и выбор оптимальнее сделать в пользу 1-го вида мембраны.

Фасад — это лицо дома

Внешний слой вентилируемого фасада — облицовочные материалы. Разница между такой отделкой является одной из основ классификации, согласно которой разделяют вентилируемые конструкции.

На гребне модной волны находятся керамогранит и фиброцементные плиты, что не исключает широкого спектра применяемых для отделки материалов.

Внешние различия между вентилируемыми конструкциями не ограничиваются только эстетической стороной вопроса. Чем долговечнее отделочный материал, тем дороже вентилируемый фасад.

Их отделывают с помощью дерева, композитных алюминиевых панелей, фиброцементных плит, металлического и пластикового сайдинга. Отделка выбирается в зависимости от стиля здания и его назначения.

Такие конструкции из сайдинга и панелей чаще выбирают для нежилых объектов. Однако встречаются интересные архитектурные решения, где таким способом отделаны частные дома, приобретшие очень необычный вид.

Ряд облицовочных материалов, которыми отделывают такие фасады, обладают дополнительным защитным слоем (например, фиброцементные плиты).

Они защищают конструкцию и его отделку от внешних воздействий и предоставляют широкий спектр цветовых решений для экстерьера зданий. Не зря такие конструкции домов с принято считать принципиально новым словом в дизайне экстерьера.
