Варианты крыш частных домов с мансардой: Проекты мансардных крыш частных домов, а так же фото и чертежи одноэтажных домов с ломаной крышей

Проекты мансардных крыш + фото

Содержание

• Варианты конструкций
• Выбор вида мансарды
• Алгоритм действий
  • Характеристика двухскатной полувальмовой кровли
  • Характеристика вальмовой крыши
• Проектирование двускатной кровли
  • Составные части двускатной кровли
  • Чертеж двухскатной кровли
• Расчет будущей двускатной кровли

Качественные проекты мансардных крыш рассчитаны на строительство дополнительного жилого помещения на чердаке, если крыша дома имеет наклонную либо ломаную форму. Строительные нормы рассчитаны на расположение линии пересечения кровли и фасада на высоте до 1,5 метров. В противном случае мансарды не будет, получится обыкновенный чердак, непригодный для нормального проживания.

Профессиональный проект мансардной крыши частного дома предполагает высоту стены от 1,4 метра, чтобы удобно было у вертикальной стены сидеть.

Современный проекты домов с мансардной крышей весьма экономичен, не предполагает возведения сложного дорогостоящего фундамента.

Совет! Следует обращать внимание на гидро- и пароизоляцию дома, чтобы здание «дышало».

Варианты конструкций

Подобрать готовые проекты домов с мансардной крышей и гаражом можно, учитывая вариант будущей кровли:

• треугольной;
• ассиметричной;
• ломаной.

Типовой проект дома с ломаной мансардной крышей подходит для щипцовых, односкатных, ломаных, двускатных, купольных, пирамидальных, полуовальных кровлей.

1. Простейшей конструкцией является односкатная система. Конструкция представлена наклонной плоскостью, закрепленной на несущих стенах, имеющих различную высоту. Данный тип редко применяют при обустройстве мансард.
2. Стандартный проект двускатной мансардной крыши монтируют из двух скатов, которые направлены в противоположные стороны.
3. Вальмовые и полувальмовые конструкции подразумевают четыре ската. Внутри таких систем создают комфортные помещения.
4. Для небольших сооружений подходят ломаные кровли.
5. Пирамидальные, купольные, конические сооружения подходят для домов, имеющих округлую форму.

Выбор вида мансарды

В процессе строительства можно воспользоваться одноуровневой мансардой совместно с двускатной либо ломаной кровлей. Одноуровневая мансарда прекрасно сочетается с двухуровневыми опорами, выносными консолями.

Внимание! Подбирая проект двухскатной мансардной крыши, учитывайте нагрузки, которые будут оказываться зданием на фундамент.

На видео можно посмотреть, как возводится мансарда над гаражом:

Двухскатные кровли характеризуются следующими параметрами:

• различными размерами свеса карниза;
• углом наклона;
• конструкцией стропил (висячие, наклонные).

Данный проект мансардной крыши своими руками позволяет сделать санузел и несколько спален. Такая мансардная «квартира» оборудуется двумя балконами, на которые можно выйти из спальни. Материалом для каркаса может служить гипсокартон, керамзитобетонные блоки. Декорирование фасадов возможно с помощью штукатурки либо клинкерного кирпича.

Двухскатные крыши подходят для следующих конструкций:

• гаражей;
• малоэтажных домов;
• хозяйственных конструкций.

​

Алгоритм действий

При строительстве мансарды воспользуйтесь следующим алгоритмом:

1. Сначала выбираем вариант конструкции будущей двухскатной крыши, можно подобрать готовые проекты мансардных крыш, поискав их в интернете.
2. Проводим расчет стоимости возведения мансарды.
3. Приобретаем материалы, реализуем проект мансардной крыши на практике.

Характеристика двухскатной полувальмовой кровли

Такой вариант кровли признан функциональной и оригинальной конструкцией. Под кровлей можно возвести мансарду, в которой будет комфортно проживать. Самыми востребованными материалами для подобной кровли являются металлочерепица и профнастил.

Характеристика вальмовой крыши

У такой конструкции предполагается четыре ската, из них два имеют треугольную форму, два выполнены в форме трапеции. Слои крыши напоминают слоеный пирог:

• металлочерепица;
• слой гидроизоляции;
• контробрешетка;
• обрешетка;
• слой утеплителя;
• начальная обрешетка;
• карниз;
• слой пароизоляции;
• стропило.

Проектирование двускатной кровли

В случае строительства нового дома, замене старой крыши, учитывайте внешние характеристики крыши. Распространены проекты домов с мансардной крышей (на фото выше) по следующим причинам:

• приемлемая стоимость;
• эстетичный внешний вид;
• несложный монтаж;
• не скапливается снег, вода.

Скаты скрепляются между собой под некоторым углом, в качестве опоры выступает сам дом. Крепление сверху осуществляется к коньку дома, сбоку стенами. Стропильная система для проекта стропильной системы мансардной крыши дома 9х9 предполагает использование сухого, высококачественного бруса.

До начала строительства брус обрабатывают химическими веществами для защиты от повышенной влажности, грибковых заболеваний. Желательно покрывать брусья антисептическим и пожаробезопасным составом.

Составные части двускатной кровли

Мансардная двускатная кровля предполагает наличие следующих составных частей: стропил, балок, мауэрлата, конька, прогонов, подкосов, затяжки, подпорок.

При желании можно найти бесплатно следующие проекты мансардных крыш:

• симметричных, основой которых является треугольник;
• ломаных, позволяющих максимально использовать свободную площадь под жилье;
• несимметричных, придающих зданию оригинальный вид, уменьшающие при этом площадь на чердаке.

Совет! При выборе простого проекта ломаной мансардной крыши, можно вести строительство своими силами, а вот серьезные проекты желательно поручать профессиональным строителям.

Чертеж двухскатной кровли

Если в ваши планы входит самостоятельная реализация проекта гаража с мансардной крышей, соблюдайте последовательность действий:

• начните с эскиза;
• продумайте план будущей кровли;
• выполните все расчеты;
• закупите материалы для стропил и покрытия.

Совет! Не экономьте на чертежах, от их качества зависит надежность конструкции, ее долговечность.

Видео покажет этапы возведения мансардной крыши над гаражом:

Расчет будущей двускатной кровли

1. Выполнение расчетов является ответственным этапом, предполагает учет предельного веса кровли, учета возможных ветровых, снеговых, дождевых нагрузок. Проекты кровлей для разных регионов страны имеют существенные технические отличия, связанные с климатическими особенностями региона.

   ​Внимание! Для регионов, в которых зимой выпадает существенное количество осадков, нужна кровля с существенным углом наклона.

2. Проводя расчеты, помните о том, что при увеличении крутизны кровли, ее высоты, будет возрастать и расход материалов для реализации задуманного проекта.
3. Возведение своими силами новой двускатной кровли – отличный вариант экономии денежных ресурсов (при условии наличия у вас строительных навыков).
4. На строительном рынке представлено множество кровельных материалов высокого качества. Если дом возводится из деревянного бруса, лучше приобретать покрытие из металлочерепицы.

Преимущества металлочерепицы: приемлемая стоимость, длительный эксплуатационный период, эстетичный внешний вид.

Расчет и монтаж стропильной системы является самым сложным и затратным по времени этапом монтажа новой кровли. Возведение двускатной конструкции предполагает учет множества нюансов, пренебрежение ими может «дорого стоить» владельцу дома. Не экономьте на расчетах, ведь в конечном итоге вы сумеете сохранить денежные ресурсы, так как эксплуатационный срок двускатной кровли будет существенно увеличен.

• Смотровая яма своими руками
• Варианты и примеры перепланировки однокомнатной квартиры
• Перепланировка двухкомнатной хрущевки
• Проекты бани с террасой и домов

Проекты крыш частных домов с мансардой

Прежде, чем начать разбираться в том, как правильно построить мансардную крышу, посмотрим, какие бывают разновидности подобных конструкций. Такие кровли различаются по форме и количеству скатов, углу их наклона, типу использованного кровельного материала, а также степени утепления.

Основные достоинства и недостатки

У любой строительной конструкции есть характерные положительные и отрицательные свойства. Знание этих особенностей поможет при выборе кровельной системы.

Достоинства

• Сроки изготовления и монтажа. Двускатная система давно изучена, составлены подробные пошаговые инструкции по ее проектированию и строительству. Поэтому работы можно провести своими руками, за короткий промежуток времени.
• Высокий уровень защиты внутренних помещений от снега и дождя. Все элементы кровли располагаются под определенным углом. Это делает невозможным образование на поверхности крыши снежных шапок и маленьких водяных луж.
• Высокий уровень защиты стыков между стеной и кровлей от ветра. Концы двускатной кровли нависают над стенами, тем самым защищая стыки от продувания ветром.
• Увеличение общего жилого пространства. Мансардные помещения подходят для создания дополнительных спален, гардеробов или игровых комнат для детей.

Наглядный пример полноценного жилого помещения в мансардной крыше

• Стоимость. Материалы для возведения двухскатной крыши можно найти в любом строительном магазине по приемлемым ценам.
• Эстетическая красота. Двускатная мансардная крыша выглядит привлекательно. Она украсит любое жилое строение.

Недостатки

• В некоторых случаях для строительства может потребоваться значительное количество материалов.
• Если необходимо переоборудовать чердачное помещение в жилое, то потребуются дополнительные строительные материалы для усиления существующей конструкции.

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:

1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.

Проще всего в наше время выполнить расчет мансардной крыши онлайн. Для этого в интернете существуют специальные сервисы.

Виды мансардных крыш

Прежде, чем начать разбираться в том, как правильно построить мансардную крышу, посмотрим, какие бывают разновидности подобных конструкций. Такие кровли различаются по форме и количеству скатов, углу их наклона, типу использованного кровельного материала, а также степени утепления. Выбор того или иного вида крыши зависит от самых разных факторов: архитектурного решения дома в целом, климатической зоны, в которой расположено здание, финансовых возможностей его хозяев и т.д. Мансарду в принципе допускается устраивать под кровлей любой конструкции.

Мансардные крыши бывают:

1. Односкатными. Это самый простой в возведении тип крыши. Под односкатной кровлей в мансардном помещении будет только одна полноценная стена;
2. Двухскатными. Устройство мансардной крыши данного вида также особой сложностью не отличается. Ее недостатком считается не слишком большая полезная площадь. Ведь углы помещения под двускатной кровлей образуют неиспользуемую «глухую» зону;
3. Двухскатными ломаными. Этот вариант намного более удобен в плане устройства жилого помещения;
4. Шатровыми. Такая кровля устраивается в квадратных зданиях. Шатровая крыша имеет четыре одинаковых по величине ската;

Шатровая мансардная крыша устраивается в квадратных домах

1. Вальмовыми. Это также четырехскатная мансардная крыша. Вместо фронтонов в конструкции предусмотрены скаты. Вальмовая кровля также очень удобна для устройства под ней мансарды;
2. Многощипцовыми. Такие кровли имеют очень сложную конфигурацию;
3. Пирамидальными, коническими, купольными. Кровли этого типа устраиваются на зданиях сложной формы.

Существует также собственно крыша мансардного типа. Ее конструкция предполагает вынос скатов достаточно далеко за пределы самого здания на специальных консолях.

Своими руками чаще всего под мансарды устраивается двухскатная ломаная кровля. Технология ее возведения достаточно проста, а помещение в результате получается достаточно просторным.

Спроектировать можно как мансардный этаж с одним окном, так и с несколькими. Иногда они располагаются на фронтонах, иногда на скатах между стропилами.

Выбор крыши дело серьезное

Скатные крыши

Среди заказчиков и строителей постоянно встает вопрос, какие крыши лучше: скатные или мансарды.

Скатные крыши бывают нескольких видов: многоскатные, простые скатные, двускатные, односкатные.

Скатные крыши обладают множеством технических преимуществ:

ускоренный сток воды предотвращает разрушение и гниение конструкции;

• наименьшая снеговая и ветровая нагрузка;
• защита дома и придание ему оригинального внешнего вида;
• возможность размещения под скатными крышами удобных жилых помещений.

Мансарда – это жилой этаж в чердачном пространстве. Дизайн ее крыши ломаный или в виде наклонной крыши. При правильном проектировании в мансарде можно обустроить офисное помещение, уютное и комфортное жилье.

Исходя из материальных возможностей хозяина, там разместится кабинет, прекрасная пронизанная лучами света библиотека, помещение для боулинга, бильярдная или просто удобная гардеробная. Еще один факт в пользу мансард — их небольшая стоимость по сравнению с новым строительством.

Зарубежный опыт: принципы возведения зеленых кровель в Германии

Все большую популярность приобретают эксплуатируемые плоские крыши. Современные технологические разработки позволяют сделать дизайн крыши домов неординарным, эстетически привлекательным, с высокими потребительскими характеристиками объекта.

Недостаток свободных земельных участков в больших городах, ее высокая стоимость, а также высокая плотность застройки — все это приводит к большим автомобильным пробкам, нехватке мест для парковки, увеличению загазованности и ухудшению экологической обстановки.

Для эксплуатируемой крыши дизайн создается профессионалами с учетом существующих традиций и образа жизни окружающих людей. Сады, как правило, устраивают на крышах престижных жилых домов и офисных зданий значимых компаний.

Наличие больших площадей существующих кровель и незначительные затраты на обустройство обеспечивают высокую популярность их использования.

Устройство сада на Вашей крыше имеет ряд преимуществ:

• улучшает среду обитания и окружающую экологию;
• повышает теплоизоляцию здания;
• увеличивает период эксплуатации крыши без выполнения ремонтных работ.

Удивительный дизайн крыш мгновенно притягивает внимание и вызывает восторг окружающих. Такой островок природы в центре мегаполиса никого не оставит равнодушным

Но зеленая кровля не только красиво эффектна, но и очень полезна для здоровья и общего состояния людей.

Устройство кровельного озеленения выполняет сразу несколько функций:

• улучшает микроклимат в помещении. Даже в самый жаркий день на зеленой кровле высокая температура воздуха будет ощущаться значительно легче, и зеленый газон будет радовать сотрудников;
• создает ни с чем несравнимую эстетику с помощью необычных цветов, вьющихся растений, экзотичных кустарников и карликовых деревьев;
• также правильно выполненный проект поможет скрыть разнообразные дефекты фасадов. Оригинальный дизайн домов крыш, созданный профессионалами, придает особенный колорит старым домам и живописным районам больших городов.

Основные нюансы планировки помещений

Важными особенностями мансардных помещений являются:

• невысокий потолок;
• наклонные стены;
• расположение световых окон в потолке.

Таким образом, мансарды лучше всего подойдут для рабочего кабинета, личной комнаты, детской. Также необходимо предусмотреть устройство лестницы, если позволяет площадь – туалетной комнаты, подсобного помещения, продумать расположение окон для обеспечения максимального освещения в течение светового дня.

Дизайн интерьера мансарды в шведском стиле. Напольное покрытие из светлого дерева с медовым отливом и нежные вкрапления розового цвета разбавляют белоснежную монотонность отделки, придавая внутреннему пространству дополнительный уют.

Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.Точки креплений в ломаной крыше

Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.Ломаная крыша мансарды

Классификация по углу наклона

По углу наклона скатов крыши делятся на плоские и скатные. Крышей с плоским скатом считается такая, у которой угол наклона противоположных краев не превышает 2,5 градуса. Такая конструкция имеет существенный недостаток – на ней задерживаются осадки, впоследствии приводящие к износу и возникновению течи.

Опавшую листву и осадки с пологоскатной крыши убирают руками. Для строительства коттеджей и частных домов данная конструкция не используется. Плоские крыши венчают многоэтажные и промышленные здания, нежилые постройки и гаражи.

При строительстве частных домов почти всегда используют скатные конструкции. Таковой будет считаться крыша, если угол наклона равен или превышает 10 градусов. На скатах не застаиваются снег и влага, что уменьшает внешнее давление на кровлю.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы. Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой, но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

• при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
• чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

• климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
• архитектурное решение;
• конструктивные особенности дома и мансарды;
• кровельный материал.

для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания.

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Общие принципы устройства

Любая строительная конструкция состоит из скелета и оболочки. Кровельная или стропильная системы не являются исключением. От их прочностных и эксплуатационных характеристик зависит комфортное и безопасное проживание владельцев жилья, а также сроки безаварийной эксплуатации.

Скелет двухскатной мансардной крыши – это деревянная стропильная конструкция. Она должна соответствовать нескольким основным требованиям:

• Прочность. Выдерживать вес снега и воды, а также ветровые и другие виды динамических нагрузок.
• Лёгкость. Чем легче каркас, тем меньше себестоимость всего дома.
• Функциональность. Стропила должны равномерно распределять нагрузку на несущие элементы не перегружая отдельные участки.

Покрытие двускатной кровли – это оболочка, которая защищает внутренние помещения от жары, холода, влаги, снега и ветра. Она должна соответствовать нескольким основным требованиям:

Лёгкость. Чем меньше вес кровельного покрытия, тем ниже нагрузка на стропильную систему. От этого зависит конечная стоимость всего строения.
Надёжность. Кровельное покрытие – это первый и главный рубеж на пути агрессивной внешней среды.
Эстетическая красота. Кровля– это один из самых видных элементов здания

На него в первую очередь обращают внимание.

Основные конструктивные элементы двускатной мансардной кровли

• Мауэрлат – это прямоугольный или квадратный деревянный брус. Он связывает между собой несущие стены и стропила, распределяя нагрузку по всему периметру здания. Мауэрлат укладывается вдоль стен и крепится с помощью анкеров или арматуры. Сверху на него устанавливаются стропила.
• Стропильные ноги – основа кровельной системы. На них ложится вся нагрузка. Стропила изготавливаются из деревянного бруса квадратного или прямоугольного сечения. Одним концом они опираются на мауэрлат, а другим соединяются между собой. По способу крепления стропильные ноги бывают наслонные и висячие.
• Коньковый брус – конструктивный элемент квадратного или круглого сечения. Он располагается сверху и на него опирается верхняя часть стропильных ног.

Эти три элемента составляют основу любой мансардной двухскатной кровли. Из них можно построить простую стропильную систему. Для более сложных сооружений существует ряд доборных элементов:

• Подкос – это брус, который поддерживает стропила и устанавливается под углом к ним. Внизу подкос опирается на балку перекрытия.
• Стойка – это брус, который служит для поддержки стропильной ноги. Она устанавливается под прямым углом к перекрытию.
• Схватка – это брус, который соединяет два вертикальных несущих элемента. Его основная функция – гасить растягивающие усилия в больших стропильных системах.
• Ригель – это брус, который дополнительно связывает между собой стропила. Он не дает им разъехаться.
• Обрешётка – это брус, который является основанием для установки кровельного покрытия. Её изготавливают их досок и крепят с определенным шагом поперек стропил.

Количество и частота установки этих элементов зависят от проектной нагрузки на мансардную двухскатную кровлю. Надо помнить – чем больше элементов, тем дороже и тяжелее вся конструкция. Тем меньше места останется для мансардного жилого помещения. Поэтому прежде чем строить, надо всё внимательно просчитать, а лучше сделать полноценный со всеми выкладками.

Формы существующих крыш

1. Самая простая крыша – односкатная. Она устраивается на производственных и складских помещениях. При правильной конструкции такая крыша защитит от снега, дождя, ветра и других внешних воздействий.
2. Двускатная крыша чаще всего применяется в частном строительстве и характеризуется оригинальным внешним видом.
3. Крыша в виде шатра используется достаточно редко и только в том случае, когда здание имеет многоугольный или квадратный план. Самый древний вид крыши – вальмовая. Она состоит из 4 скатов (два треугольника и две трапеции). Дизайн крыши характеризуется обязательным наличием окон. Такие крыши смотрятся достаточно простыми, но вместе с тем, они имеют более сложную стропильную систему.

Крыша мансардного типа придает дому определенное изящество, легкость и воздушность. Окна мансарды украшают строение и благодаря им, в помещении появляется дополнительное освещение.

Это очень важно для работы и проведения разных мероприятий, где предъявляются повышенные требования к нормам освещения. Мансарда может использоваться для проживания, хранения разных вещей

Какие бывают мансарды виды и фото

Рассмотрим подробно виды мансардных этажей, которых существует, как минимум, пять, и зависят они от формы и уклона кровли:

Односкатная крыша очень редко используется при проектировании мансарды, поскольку она не позволяет обустроить под собой достаточно просторное помещение. Вертикальные стены отсутствуют вовсе, а потолки имеют наклонную форму. Между тем, односкатная крыша очень устойчива и надежна, и при большом градусе уклона (свыше 60 градусов) можно рассчитывать на вполне комфортную обстановку внутри.

Двускатная, или щипцовая крыша – это вариант, наиболее часто используемый при проектировании мансардного этажа. Это обусловлено тем, что двухскатная конструкция позволяет получить полноценные стены, вдоль которых можно установить мебель. Кроме того, такая кровля надежна и проста в строительстве.

Классический проект дома с двускатной мансардной крышей

Ломаная крыша является, по сути, подвидом двускатной. Она выглядит несколько интереснее, и лучше подходит для проекта мансардного этажа в небольшом загородном доме или на даче.

Загородный коттедж из клееного бруса с ломаной мансардной кровлей

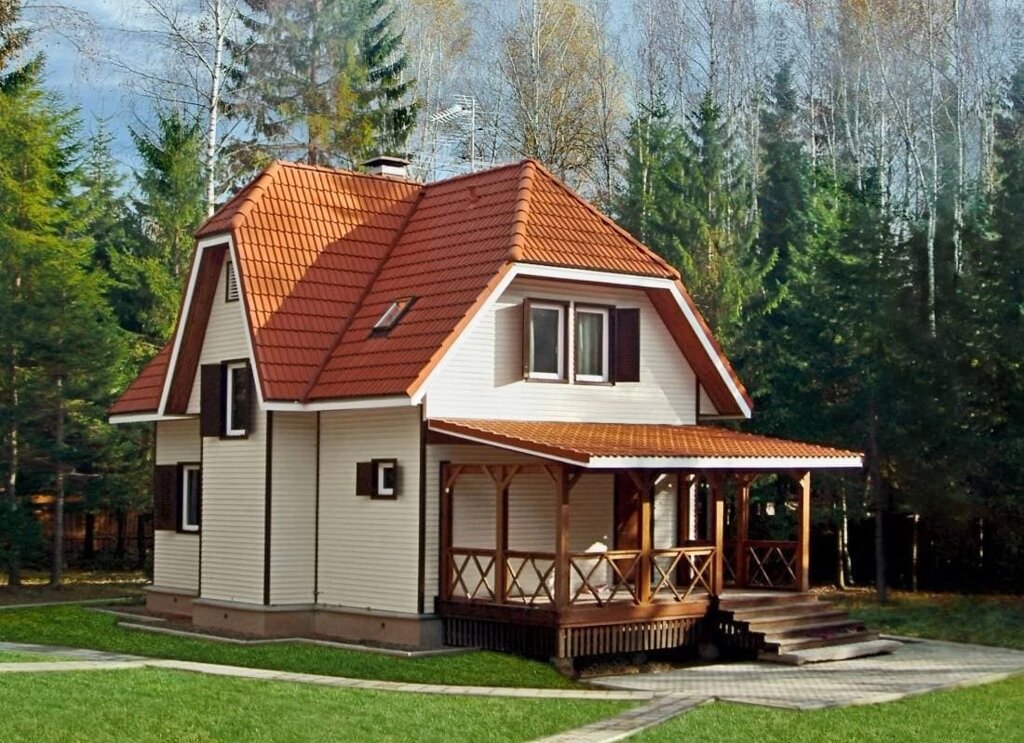

Вальмовая и полувальмовая крыша позволяет создавать очень просторные конструкции мансардного этажа, особенно если она ломаная. Кроме того, четырехскатная крыша дает возможность оборудовать окна в каждом из фронтонов, и избежать установки непосредственно в кровлю.

Интересный и красивый проект пример коттеджа с вальмовой мансардной крышей

Коническая, пирамидальная и купольная крыша также оставляет много простора внутри, но требует намного более серьезного подхода к проектированию и строительству. Справиться с таким проектом под силу лишь квалифицированному архитектору. Однако если вы готовы прибегнуть к помощи профессионалов, то почему бы и нет?

Особняк со сложной архитектурой и нескольким куполами

Восстановление чердака — журнал Old House Journal

Преобразование недостроенных чердаков в круглогодичное жилое пространство было постоянным явлением в американских домах на протяжении веков. Однако обустройство чердака имеет свой собственный набор ограничений и контрольный список того, что можно и чего нельзя делать. Первое ограничение заключается в том, что стены чердака обычно наклонены под острыми углами, что сокращает полезное пространство. Вы можете столкнуться с нехваткой места для головы, особенно на низких чердаках или чердаках с фронтоном. Для реконструкции чердака обычно потребуются полы, обшивка стен и потолков, доступ к лестнице, мансардные окна или окна. Затем следуют такие важные пункты, как несущие конструкции, изоляция и вентиляция, сантехника для ванной комнаты, отопление и кондиционирование воздуха, а также электротехнические услуги. По сути, вы будете строить небольшой домик на чердаке.

Creativemarc/adobe stock

Сложная работа определяется тем, чего не хватает: достаточной высоты в большей части пространства, скажем, или отсутствия лестницы (или ограниченного пространства для ее добавления этажом ниже). Чем старше дом, тем больше вероятность того, что ремонт потребует усиления структурной поддержки. Возможно, вам даже придется поднять крышу.

Простейшими преобразованиями являются те, где на чердаке уже есть достаточное пространство над головой, пол (или черновой пол), достаточное освещение и оконное пространство, а также доступ по стационарной лестнице. Скорее всего, балки под полом потребуют усиления, лестница может не соответствовать современным строительным нормам, а для комфортного проживания потребуется больше окон, чем требуется. Если стены и потолки облицованы деревянными панелями — обычная обработка чердаков многих домов начала 20-го века — их нужно будет снять, чтобы можно было провести изоляцию и проводку.

Сложные преобразования чердака определяются тем, чего не хватает: достаточной высоты над головой во всем или большей части помещения или отсутствия лестницы (или ограниченного пространства для ее размещения этажом ниже). Чем старше дом, тем больше вероятность того, что ремонт потребует усиления структурной поддержки — как под полом, так и между стропилами крыши. В некоторых случаях приспособление мансарды под жилое помещение будет означать поднятие самой крыши.

К другим трудным преобразованиям относятся чердаки, где фермы или профиль крыши делают почти невозможным соблюдение минимальной высоты потолка. Слуховые окна и выступы могут помочь, но они существенно увеличивают общую стоимость. С архитектурной точки зрения их также может быть сложно спроектировать и разместить, потому что они изменяют профиль крыши.

Рэнди О’Рурк

«Существует бесчисленное множество способов сделать слуховое окно неправильно, и лишь несколько способов сделать слуховое окно правильным», — говорит архитектор Фрэнк Ширли. Мансардное окно должно быть достаточно большим, чтобы в него проникал свет, но не настолько высоким или широким, чтобы возвышаться над линией крыши. Мансардное окно, которое проходит по всей длине крыши, считается современным, поскольку такие слуховые окна были редкостью до того, как они появились в стилях 20-го века, таких как голландские колониальные: «Исторически слуховые окна делались не так».

Стационарная лестница – неотъемлемая часть чердака, которая будет использоваться каждый день. Задняя лестница, изначально предназначенная для слуг, является одним из вариантов, но такие лестницы, как правило, крутые, узкие и темные. Если лестницы не существует, одно из решений состоит в том, чтобы уложить лестницу на след той, что находится на уровне ниже. Если это невозможно, для освобождения места для новой лестницы может потребоваться перемещение стены или отказ от другого места этажом ниже. Когда лестница достигает чердака, она должна попасть на площадку с перилами.

Планируете включить ванную комнату? Размещение здесь имеет решающее значение; в идеале, по соображениям стоимости и поломки, новые светильники должны располагаться прямо над ванной или водопроводными линиями ниже. Уточните в местном строительном отделе, достаточно ли места для душа; если нет, вам, возможно, придется согласиться на ванну.

Наконец, возникает вопрос, как обшить все эти наклонные стены и потолки. Хотя это скорее проблема дизайна, чем практическая, рассмотрите историческую облицовку с рельефом и текстурой, например, доски с шипами и пазами или даже обои. Все они имеют долгую историю переоборудования чердаков.

Этажный столб   представляет собой отрезок узкой доски (обычно обрезанной до высоты одного этажа здания) и , отмеченный размерами , включая подоконники и перемычки, балки и т. д. традиционно используется в качестве макета инструмент для таких повторяющихся столярных работ, как изготовление лестниц, каркасов, облицовки и кладки кирпича.

До кода

Любое переоборудование чердака регулируется строительными нормами и правилами по соображениям безопасности, которые могут быть неочевидными на первый взгляд, например, несущие конструкции и пожароопасность. Другие специфичные для чердака требования включают в себя высоту над головой, площадь пола, вход и выход, окна и свет, отопление и охлаждение, а также вентиляцию.

Высота потолка Чердаки в самых старых домах редко соответствуют современным нормам высоты, которые требуют, чтобы потолки были не менее 7–7 ^_1/2 ’. Тем не менее, некоторые из них едва достигают 6 футов в высоту. Другие крыши поддерживаются фермами, которые пересекают пространство посередине между полом и коньковым столбом, что делает невозможной минимальную высоту потолка. По крайней мере, половина полезного пространства должна иметь потолки высотой не менее 7 футов. Новый пол, изоляция, гипсокартон или деревянная отделка могут уменьшить имеющуюся высоту помещения.

Площадь пола   Минимальная площадь нового чердачного помещения составляет 70 квадратных футов. (Наименьший размер должен быть не менее 7 футов.) Хотя это может показаться крошечным, учтите, что значительная часть площади обычно скрыта под карнизами, которые меньше высоты головы. Как правило, убедитесь, что есть не менее 70 квадратных футов с высотой над головой не менее 6 футов.

Опора  Чердаки в старых домах никогда не предназначались для несущих нагрузок, то есть для того, чтобы выдерживать вес людей, мебели и сантехники. Многие из них были построены с «мертвой нагрузкой» в 10 фунтов на квадратный фут или меньше. Минимальные временные нагрузки — требования к жилому пространству — в три-четыре раза выше. Соответствие стандарту обычно означает улучшение поддержки балок под полом и усиление стропил над головой, а также может включать в себя инженерные усовершенствования, такие как стяжки. Для сложных проектов потребуется инженер-строитель.

Доступ и выход   Как добраться до чердака? Фиксированная лестница обычно является минимальным требованием вместе со второй точкой доступа (обычно окном). Хотя можно купить набор для винтовой лестницы, соответствующий нормам и занимающий всего 5 квадратных футов, спросите себя, хотите ли вы подниматься по этой лестнице каждый день, если новое пространство предназначено для главной спальни. Как насчет того, чтобы поставить мебель в пространство? Архитектор Фрэнк Ширли говорит: «Винтовая лестница — мой последний способ добраться с одного этажа на другой».

Окна и освещение  Нормы требуют, чтобы размер хотя бы одного окна был равен 8 процентам полезной площади пола. Для 150 квадратных футов полезной площади это соответствует небольшому единственному окну или световому люку (3 х 4 фута). В большинстве случаев вам понадобится несколько окон или световых люков, одно из которых достаточно велико, чтобы в случае чрезвычайной ситуации можно было сбежать. В этом случае добавьте в бюджет пожарную лестницу или эвакуационную лестницу.

Отопление и охлаждение   Любое преобразование чердака должно иметь постоянный источник тепла (переносные обогреватели обычно не соответствуют нормам) и поддерживать температуру 68 градусов по Фаренгейту. Поскольку большинство чердаков имеет тенденцию удерживать тепло, это имеет смысл. чтобы добавить или расширить весь дом HVAC на чердак, или добавить мини-сплит-блок, который обслуживает новое пространство. По той же причине важно утеплить все стены и потолки либо пенопластом, либо ватным утеплителем.

Вентиляция   Перед укладкой напыляемой пены или утеплителя создайте 1-дюймовый воздушный зазор от софита до конька, используя вентиляционные отверстия для стропил или изоляционные перегородки. Вентиляционные отверстия создают узкие зазоры, которые позволяют свежему воздуху из вентиляционных отверстий софита проходить вверх и выходить через вентиляционное отверстие конька, чтобы избежать проблем с влажностью.

Роб Каросис

Заполнение треугольников

При ремонте чердака ни одно место не должно быть потрачено впустую . Превратите неиспользуемое пространство треугольной формы близко к полу в трассы для воздуховодов ОВКВ, электрических или сантехнических линий, а затем скройте работы за стенами высотой от 3 до 4 футов. Используйте более высокие и глубокие коленные стенки для встроенного хранения , например ящиков и ящиков. Отделка встроенных элементов старинной фурнитурой и морилкой под дерево, как на первом этаже, имеет большое значение для создания откровенно нового пространства, совместимого с остальной частью дома.

Чердак «Гэмбрел»

Для небольшого 200-летнего дома с видом на океан к северу от Бостона чердак был единственным местом, где можно было расшириться. Несмотря на то, что фронтон был настолько неглубоким, что человек ростом 6 футов не мог стоять прямо на хребте, проблемы с зонированием и сохранением сделали невозможным любое другое дополнение к двухэтажному дому площадью 1600 квадратных футов.

Рэнди О’Рурк

Решением было буквально поднять крышу, придав ей вальмовый профиль. «Мы создали другую крышу, подходящую для того времени», — говорит архитектор Фрэнк Ширли.

Randy O’Rourke

Новый профиль не только позволил проекту удовлетворить требования по высоте, но и неглубокие, слегка наклонные боковые стены внутри также идеально подходят для размещения слуховых окон, пропускающих свет, соответствующих эпохе.

Восстановление каркаса чердака для поддержки новой крыши не обошлось без ловушек. «На самом деле подрядчику пришлось работать очень быстро, используя предварительно собранные на месте фермы, чтобы мы могли установить новую крышу всего за пару дней». Время было необходимо для защиты готовых комнат внизу.

Иногда дерево само по себе не может выдержать вес перестроенного пространства. Здесь «мы ввели структурный изгиб, стальную балку, сваренную в форме гамбрела, которая находится там, где находятся эти стяжки. Вот что держит эту двускатную крышу в вертикальном положении», — объясняет архитектор.

Стяжки, которые проходят по всей ширине дома и работают за счет натяжения, являются традиционным средством обеспечения целостности конструкции. «Стяжка посередине допускает определенное натяжение самой рулевой тяги, но она не должна быть слишком тугой».

По мнению владельцев, расширение того стоило. О балконе Ширли говорит: «Это было 8 квадратных футов лучшей недвижимости, когда-либо построенной».

Совет для профессионалов: Постоянные нагрузки — это постоянные нагрузки, возникающие в результате веса самой конструкции или других постоянных приспособлений, таких как гипсокартон, обшивка крыши и фермы. Живая нагрузка включает людей и мебель: все, что может двигаться.

Randy O’Rourke

Цена нового помещения
Учитывая, что стоимость реконструкции жилья превышает 200 долларов за квадратный фут (до 400 долларов в некоторых районах), возникает соблазн подумать, что расширение чердака сэкономит деньги по сравнению с обычным пристройкой. Часто это не так, особенно если существующее пространство нуждается в дорогостоящих средствах, таких как новая лестница или слуховое окно на крыше. Тем не менее, чердак, в котором уже есть все необходимое, включая хорошую высоту и доступ к лестнице, может быть преобразован в скромно оборудованное полезное пространство примерно за 75 процентов стоимости нового пристройки. Включение ванной комнаты или высококачественной фурнитуры, такой как изготовленная на заказ доска для бисера или напольное покрытие высшего класса, увеличит стоимость.

Courtesy P.J. Morgan Real Estate

Освещение чердака
Преобразование чердака — это место, где утопленное освещение имеет смысл , поскольку светильники почти заподлицо экономят драгоценное пространство над головой. Если вокруг корпуса достаточно свободного пространства, чтобы соответствовать нормам противопожарной безопасности 9.0026, фонари в виде хоккейных шайб можно вставить в зазоры между стойками. Некоторые встраиваемые светильники можно заглубить в изоляцию, а другие нельзя. Перед покупкой проверьте спецификацию.

См. наш Экскурсия по архитектурным станкам Адамса

МАЙК ХОЛМС: Чердаки служат определенной цели, поэтому позаботьтесь о них

В последнее время я получаю много писем от читателей по поводу крыш и чердаков. Эти два действительно привлекли мое внимание, потому что они показывают мне непонимание домовладельцами чердаков и той важной роли, которую они играют в системе вашего дома.

Шейла написала, что они только что купили 75-летний дом с новой крышей. Но на крыше нет вентиляционных отверстий. Их домашний инспектор сообщил, что у них нет доступа к чердаку, и полагал, что у них даже нет чердака. Она спрашивает, есть ли опасения по поводу отсутствия вентиляционных отверстий, и задается вопросом, если нет чердака, то есть ли у них изоляция.

Если у вас плоская крыша, то, возможно, чердака нет — может быть просто воздушное пространство. Но давайте будем логичны: если у вашей крыши есть козырек, а внутренние потолки плоские, то должен быть и чердак.

Когда дом был построен, вероятно, где-то был выход на чердак. Он может все еще существовать — например, спрятанный в шкафу — или может быть закрыт ремонтом. Если вы искали везде и не можете найти выход на чердак, держу пари, он был закрыт. Наличие доступа на чердак является требованием кодекса. Вы должны создать его в ненавязчивом месте. Это единственный способ правильно проверить свой чердак, так как вы увидите состояние обшивки крыши и количество изоляции.

Есть ли там изоляция — хороший вопрос, и вам обязательно нужно разобраться.

В старом доме может быть очень слабая изоляция, если она вообще есть, поэтому вам следует ее добавить.

Очень важно иметь вентиляцию на чердаке. Даже воздушное пространство над плоской крышей нуждается в вентиляции. Чердаки должны «дышать» и иметь ту же температуру, что и наружный воздух.

Если ваш чердак плохо проветривается, любая влага или водяной пар, присутствующие в помещении, со временем приведут к проблемам.

На самом деле чердаки должны хорошо проветриваться, чтобы соответствовать условиям гарантии производителя битумной черепицы.

Вентиляционные отверстия на крыше — не единственный способ проветрить чердачное помещение. В вашем доме могут быть фронтонные вентиляционные отверстия или вентиляционные отверстия на потолке, любой из которых подойдет. На рынке представлено множество различных типов вентиляционных отверстий — уточните у своего кровельщика варианты, которые подходят для вашего стиля крыши.

Энн из Олбани написала, что ее муж хотел бы закрыть все вентиляционные отверстия на чердаке и сделать его кондиционируемым помещением, используя пенопластовую изоляцию. Он также хочет снять завязки с воротника, потому что он ударяется головой, когда поднимается туда.

Мой первый вопрос: почему? Вы хотите создать там новую комнату — фактически еще один этаж в вашем доме? Или вы хотите соборный потолок в спальне наверху? Оба являются крупными проектами с серьезными проблемами и могут быть не разрешены вашим местным строительным управлением.

Существующий чердак не предназначен для использования в качестве комнаты, потому что там недостаточно места над головой, чтобы встать. Как бы вы поднялись в космос — по лестнице? Вы предлагаете построить лестницу? Лучше убедитесь, что у вас есть запас по высоте, потому что это нарушение кодекса. И если вы режете конструкцию, вам лучше обратиться за помощью к профессиональному дизайнеру и получить разрешение на строительство. Я видел слишком много чердачных ремонтов, которые идут боком.

Хомуты нужны по конструктивным причинам — они скрепляют стропила и укрепляют крышу. Они не являются обязательными, даже если вы ударитесь головой.

Вы также должны быть очень осторожны при использовании изоляции из напыляемой пены на нижней стороне обшивки крыши — возможно, вам придется скрепить крышу двойными ремнями, чтобы обеспечить воздухопроницаемость.
