Узлы каркасного дома

Строительство домов на каркасной основе можно сравнить со сборкой конструктора. Узлы каркасного дома являются важными элементами его конструкции, которым высококвалифицированные специалисты строительной компании «Свод-Строй» уделяют особое внимание во время строительства. Если узлы сборки будут выполнены некачественно, проживание в построенном доме может оказаться опасным для жизни, поскольку со временем он просто распадется на части.

Виды узлов каркасного дома

Узлы каркасного строения – это три системы: кровля, стены, перекрытия. В каждой из них имеются так называемые «подузлы». Ниже приведены описания каждого из них.

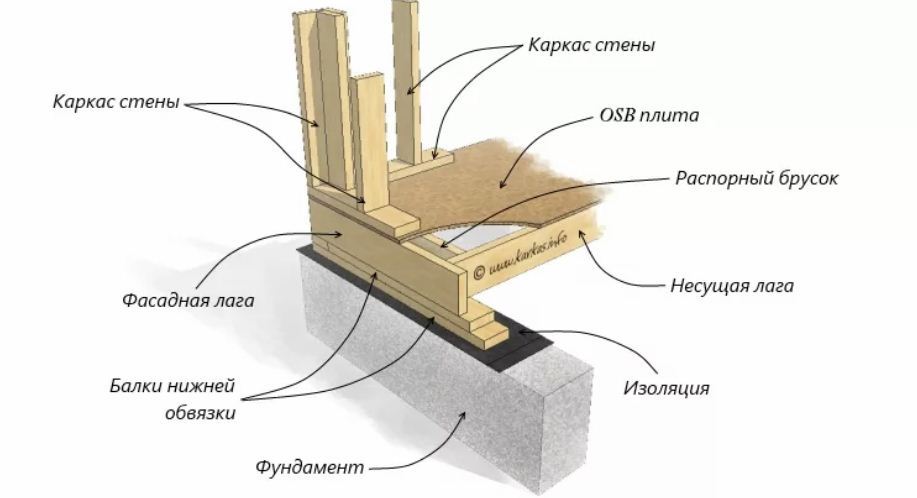

1. 1Узлы нижней обвязки.

Это участки, в которых к фундаменту крепятся обвязочные брусья. Для стыковки применяют фундаментные хомуты, болты и т.д. В местах стыка предварительно нужно провести гидроизоляцию.

2. Угловая стыковка обвязочных брусьев.

Еще одним конструктивным узлом нижней обвязки является место на углах, где между собой стыкуются брусья. Для стыковки применяют разные методы – так называемые «вполдерева» или «в лапу». Соединение становится более плотным благодаря использованию металлических уголков или болтов.

3. Потолочные и напольные балки перекрытия.

Для монтажа напольных балок перекрытия выбирают необходимый шаг и опирают их на обвязочный брус. Таким же образом производят укладку потолочных балок.

4. Вертикальные стойки.

Когда возводят каркасные дома, сначала проводят установку угловых вертикальных стоек, а затем – промежуточных. В этом случае образуются следующие узлы: места, в которых состыковываются в углах вертикальные стойки с нижней и верхней обвязкой, и участки, где соединяются стойки и обвязочные балки. Вертикальные стойки в углах закрепляются в специально сделанных пазах с помощью металлических уголков. Промежуточные стойки крепятся аналогично.

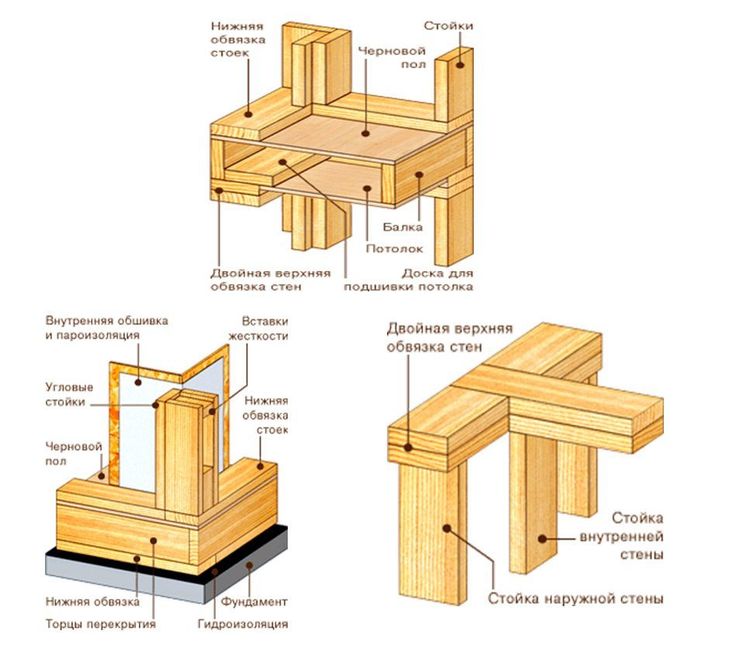

5. Узлы верхней обвязки.

Крепление брусьев верхней обвязки проводят так же, как и брусьев нижней. Их состыковывают в углах, крепят к стойкам каркасника.

6. Дополнительные «связи».

Для более прочного каркаса используют усиление в виде вертикальных и диагональных подпорок. Однако такой метод применяется не всегда. Как правило, усиление создают, обшивая каркас OSB-плитами.

7. Стропильная система и ее узлы.

У стропильной системы очень много соединений:

• узлы, в которых стропила опираются на коньковый прогон;

• места соединения ригеля и стропильных ног;

• узлы, в которых стропила опираются на мауэрлат;

• места соединения стропильных ног и брусьев контробрешетки;

• узлы соединения обрешетки и контробрешетки.


Стропильные ноги у конька соединяются между собой встык или внахлест. Чтобы прикрепить к мауэрлату, на стропилах вырубают выемки. Ригели и другие подпорки делают из досок или брусков. Для обрешетки используют разряженную или сплошную доску с учетом типа используемого кровельного покрытия.

Крепежные элементы для узлов каркасного дома

Для соединения, фиксации и крепежа в каркасном строении используют элементы из металла. Наиболее популярно использование:

Крепежных пластин. Они могут быть представлены ровными пластинами или уголками, которые крепят к опорам или балкам, используя саморезы.

Угловых или прямых скоб. Имеют определенный диаметр. Их предварительно загнутые концы вставляют в поверхность балок.

Болты. С их помощью стягивают соседние балки и стропила, вставляя в сквозные отверстия и фиксируя гайками.

Несущие элементы закрепляют с помощью усиленных уголков, которые или имеют повышенную толщину (от 3 мм), или изготовлены из закаленной стали. Поддерживающие элементы крепят с помощью уголков толщиной до 3 мм из обычной стали. Оцинкованная сталь, из которой могут быть изготовлены элементы крепежа в узлах каркасного дома, защищает их от коррозии. Это очень важно, когда ведется наружное строительство.

В строительной компании «Свод-Строй» работают опытные специалисты, которые во время строительства каркасных домов уделяют пристальное внимание качеству их узлов и соединений, что гарантирует надежность и долговечность строения.

Для получения профессиональной консультации позвоните по телефону +7 495 984-82-74 или закажите обратный звонок.

Назад к списку статей

Вам будет интересно

Строительство дома из клееного бруса

К загородным коттеджам из дерева обычно предъявляются очень высокие требования. Ведь эти строения предназначаются не только для сезонного, но и для постоянного проживания, поэтому они должны быть надежными, прочными, долговечными и максимально комфортными.

Читать

Электропроводка в бревенчатом доме

Дом из дерева уютен, долговечен, обладает удивительным микроклиматом. Нельзя не отметить и его природную красоту, которую можно подчеркнуть с помощью современных материалов и ландшафта. Дерево все чаще обходит другие материалы для загородного строительства, однако не стоит забывать о его главной особенности – ослабленной огнестойкости по сравнению с камнем, кирпичом, газосиликатными блоками.

Читать

Окна в бревенчатом доме

Окна в бревенчатом доме следует устанавливать по специально разработанным технологиям, которые исключает возможную деформацию окна в процессе эксплуатации строения.

Читать

Вентиляция каркасного дома

Коттеджи, выполненные на основе каркаса, славятся своей уникальной способностью удерживать тепло. Однако у данного свойства есть и обратная сторона – из-за особенностей теплоизоляционных мембран постройка напоминает термос: теплый воздух удерживается внутри, но при этом не циркулирует. Во избежание подобной ситуации нужно заранее спланировать систему вентиляции каркасного дома и предусмотреть затраты на покупку оборудования.

Читать

Утепление бревенчатого дома

Бревенчатые дома, как и любой объект загородного строительства, нуждается в дополнительном отоплении в зимний период. Однако чтобы снизить энергозатраты и повысить энергоэффективность коттеджа, наиболее выгодно осуществлять утепление бревенчатого дома.

Читать

Интерьер дома из оцилиндрованного бревна

Дома из оцилиндрованного бревна красивы и привлекательны по внешнему виду. При этом древесина предоставляет широкие возможности для оформления интерьера внутри коттеджа.

Читать

Проекты домов

Газобетонные дома

Дома из керамоблоков

Кирпичные дома

Каркасные дома

скандинавский

Дом из газобетонных блоков С-159 ГБ «Арми»

Площадь:158.7 м²

Размер:9.8 x 16 м

Опции:Терраса/Веранда

современный

Дом из газобетонных блоков С-172 ГБ «Краса»

Площадь:171.6 м²

Размер:9 x 10 м

Опции:Балкон, Терраса/Веранда

high-tech

Дом из газобетонных блоков С-305 ГБ «Арфа»

Площадь:305 м²

Размер:11.7 x 15.8 м

Опции:Балкон, Терраса/Веранда

посмотреть все проекты домов

Подпишитесь на наш Telegram канал

Основные узлы каркасного дома — краткий обзор

Краткий обзор основных узлов каркасного дома

Данный обзор содержит только основные элементы применяемые в каркасной технологии. На каждый дом делается отдельный проект КД и это является обязательным условием для строительства надежного дома. Иллюстрации приведенные далее отражают суть каркасного домостроения, но это далеко не все узлы и решения применяемые при строительстве, многие элементы не показаны для более простого восприятия.

1. Монтаж подкладочной доски на фундамент. Выполняется с применением гидроизоляции. Это основа к которой будет крепиться перекрытие. Подкладочная доска надежно крепится к фундаменту специальными анкерами.

2. По периметру подкладочной доски монтируется обвязка перекрытия.

3. Обязательный элемент в конструкции, это перекрывание обвязки и подкладочной доски. Данный узел дополнительно связывает элементы для большей надежности и улучшения теплоизоляции.

4. Далее монтируются балки перекрытия. Балки выполняются из сухой строганой доски 195*45 мм, с шагом не более 400 мм. Пол Вашего дома будет теплым и надежным, без зыбкости и скрипа.
5. Дополнительные бриджинги (деревянные перемычки) для жесткости перекрытия.
6. Шаг балок перекрытия не более 400 мм. Толщина утепления 200-250 мм, в зависимости от проекта.

7. На балки монтируется верхняя обвязка перекрытия. К ней будут крепиться стены будущего дома.

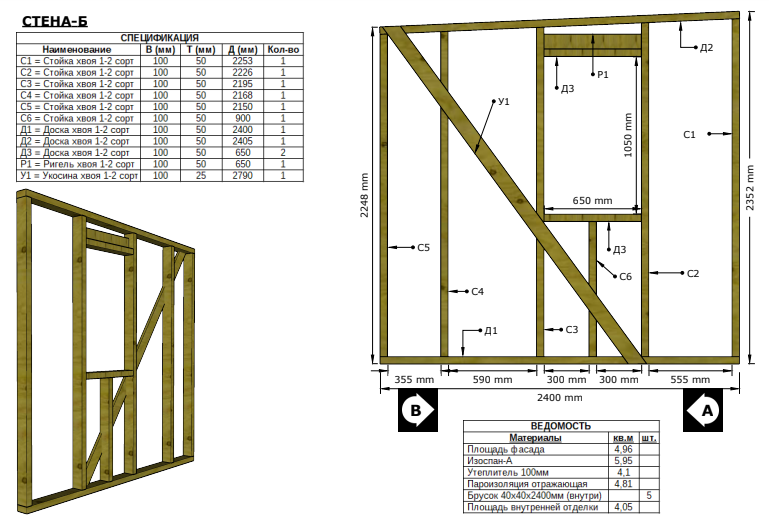

8. На перекрытие монтируются каркасные стены (далее в тексте статьи стены будут показаны отдельно с указанием обязательных элементов и узлов).

9. Стены надежно фиксируются на верхней обвязке перекрытия и между собой (через специальную угловую стойку)

10. На стены монтируется верхняя обвязка стен. Это специальные элементы, которые дополнительно распределяют нагрузку от вышестоящих стен или стропильных ферм.

11. Верхняя и нижняя обвязки дополнительно перекрывают стык углов смежных стен, это делает конструкцию более жесткой и надежной.
12. На верхнюю обвязку стен монтируется перекрытие этажа. Схема монтажа и элементы соответствуют монтажу цокольного перекрытия.

13. Ни первое, ни второе перекрытие не утепляются до того, как дом не будет под крышей и не будет смонтирован фасад, стены тоже утепляются уже после того, как дом полностью защищен от атмосферных осадков, это гарантирует, что в утеплитель не попадет влага на этапе монтажа.

14. Далее на перекрытие монтируются стены второго этажа.

15. Для жесткости стены, в обвязку и в стойки врезаются диагональные связи (укосины). Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска, под верхней обвязкой). Данный элемент равномерно передает нагрузку на все стойки каркасной стены

16. Диагональная связь (укосина). Монтируется под углом от 40 до 55 градусов.
17. Финский ригель.

18. Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска) Данный элемент равномерно передает нагрузку на все стойки каркасной стены.

19. В данном случае финский ригель позволяет не делать двойные стойки под оконные проемы (если они шириной менее 1400 мм). Отсутствие парных стоек позволяет уменьшить теплопотери стены.

20. Утепление конструкций производится только когда дом защищен от атмосферной влаги. На данных изображениях показаны узлы утепления Перекрытия и угловых стен (теплый угол)

21. Утеплитель монтируется с перехлестом, для того чтобы исключить теплопотери через стыки. С нижней стороны цокольного перекрытия монтируется ветрозащитная мембрана с верхней стороны пароизоляция.

22. Правильно уложенный утеплитель плотно примыкает к конструкциям каркаса и исключает продувание и промерзание перекрытия. Утеплитель находится и непосредственно под обвязкой стены, соответственно теплопотери в этом месте будут исключены.

23. Как было показано в п. 22 утеплитель в перекрытии обязательно должен быть непосредственно под стеной.

24. Утепление стен в углах монтируется между стойками с небольшим распором (утеплитель шириной 600мм, расстояние между стойками 585мм. Это исключает проседание утеплителя и обеспечивает надежное примыкание утеплителя к стойкам каркаса.

25. Конструкция теплого угла в разрезе.

26. Конструкция теплого угла в разрезе. (для доски камерной сушки, обрезная)

27. Конструкция утепления пола и монтажа коммуникаций

После установки балок, снизу к ним крепим ветрозащиту. Крепёж выполняется без перехлёста через верх балок, чтобы не создавать между балкой и ветрозащитой мостик холода, делающий примыкающие к балке половицы холодными.

Варианты узлов примыкания стен, если в проекте не указано иное решение.

28. Примыкание внутренних стен к внешним.

Вариант 1

29. Примыкание внутренних стен к внешним.

Вариант 2

узлов в деревянном каркасе

By Sue Baldwin on 04 февраля 2015 г.

Узлы в деревянном каркасе – да или нет?

Что вы думаете о натуральных узлах, украшающих эту рамку?

Как вы думаете, они улучшают внешний вид дерева, или вы бы прикрыли их, если бы могли?

Сосновые брусья, обтесанные вручную – КРАСОТА!

Часто здесь, в VTW, к нам обращаются с запросом на «лакокрасочную древесину». Для одного человека это может означать отсутствие сучков, гладкую, как попка младенца, и отсутствие каких-либо заметных дефектов древесины.

Мы соблюдаем эти стандарты, насколько можем, но у Матери-природы есть свои собственные идеи, когда дело доходит до создания этих лучей.

Существуют способы сделать эти сучки менее заметными, особенно если «класс покраски» означает «Мы планируем покрасить их в БЕЛЫЙ цвет». Признайте, сучки есть сучки, и в конечном итоге они могут начать проступать сквозь поверхность белого экстерьера, но при подготовке мы можем использовать на них продукт «BINZ», чтобы сделать их менее заметными.

Нравится ли вам эффект натурального дерева с сучками в качестве фокуса, как показано здесь на этом мосту из смешанных дубов,

Внутренний вид деревянных ферм, поддерживающих крышу моста

Или вы предпочитаете покройте их более темной отделкой, как показано на этих модифицированных фермах королевской стойки,

У узлов есть собственное мнение.

Со временем древесина высыхает, трескается, сжимается, скручивается… в общем, танцует свой собственный танец. Когда происходит этот процесс, иногда узлы могут развязываться и даже выпадать.

Однако это не влияет на структурную целостность рамы, так что не о чем беспокоиться. Но если вам не нравится вид отсутствующих узлов, есть способы решить эту проблему.

РЕМОНТ ОТВЕРСТИЯ ДЛЯ УЗЛА

У нас был клиент, который хотел отремонтировать деревянную раму из-за «выемки», оставленной узлом, который выпал в процессе монтажа.

Вот как мы решили проблему:

Сначала мы нашли кусок бруса, который соответствовал породе проекта, и положил его вровень с краем с отсутствующим узлом.

Затем Келлин просверлил узел, чтобы сделать его немного больше. (Разве от этого не становится хуже?)

Подождите, мы еще не закончили! В этом безумии есть метод. Продолжайте следить за….

Затем мы взяли колышек или дюбель и вставили его по диагонали в отверстие, просверленное между двумя деревянными брусками.

Давайте приклеим его туда красиво и крепко и дадим высохнуть….

Забейте его как можно дальше, чтобы он полностью заполнил щель,

Теперь мы вырезаем его и шлифуем, и ВУАЛЯ!

Можете ли вы сказать, что это не часть оригинальной древесины? Если бы я не раскрыл вам эту маленькую тайну, вы бы никогда не догадались. Верно?

Каким бы ни был ваш образ, VTW постарается воплотить его в жизнь.

Мы не можем обещать, что каждая древесина будет идеальной, но мы максимально приблизимся к ней. Неизвестно, сколько он будет проверять или изменять в течение кадра. Он сделает то, что должен сделать…

Нравится это или НЕТ!

Спасибо, что заглянули в наш блог производителей деревянных каркасов. Если у вас есть проект деревянного каркаса или какие-либо вопросы по деревянным работам, мы приглашаем вас связаться, задать вопрос эксперту или поделиться своими мыслями в разделе комментариев ниже!

Сью Болдуин

Выбор породы дерева — Деревянный каркас HQ

Теперь, когда вы решили построить свой собственный деревянный каркасный дом, вам нужно принять бесчисленное количество решений. Одним из таких решений является то, какую породу дерева будет использовать ваш мастер по дереву при строительстве вашего дома.

Существует ряд сортов дерева, подходящих для вашего дома, и каждый из них имеет свои сильные и слабые стороны. При принятии этого важного решения вам также может потребоваться рассмотреть доступность, устойчивость, стоимость и пригодность. Наиболее распространенными породами древесины, используемыми для деревянных каркасных домов, являются белая сосна, красный и белый дуб, пихта Дугласа, кипарис и кедр.

Доступность

Часть страны, в которой вы планируете строить, играет большую роль в том, какие материалы вы будете использовать для своего дома. Для вас будет наиболее экономичным использовать местные материалы, так как стоимость перевозки стоек и балок по стране может быть непомерной и непомерно высокой.

Существует ряд видов деревьев, которые растут практически по всей стране, и некоторые виды древесины обладают схожими свойствами, поэтому поиск подходящей местной породы не должен быть проблемой в большинстве, но не во всех областях.

Устойчивое развитие

Вы можете использовать древесину для строительства своего дома от лесозаготовительной компании, которая практикует устойчивое управление лесами. Проще говоря, это означает, что вырубленные участки леса засаживаются соответствующими деревьями и растительностью, а экосистема района не повреждается и не разрушается. Для получения дополнительной информации ознакомьтесь с древесиной, сертифицированной FSC, или купите ее у местного пилорама, практикующего устойчивые методы.

Стоимость

Стоимость древесины для каркасного дома может значительно различаться. У вас может быть несколько вариантов пород дерева, которые будут использоваться для изготовления вашей стойки и балки, и стоимость всегда будет фактором.

Прочность и пригодность

Не всякая древесина подходит для строительства каркасного дома. Некоторые породы дерева, такие как дуб, твердые и прочные. К сожалению, эта древесина имеет тенденцию скручиваться, трескаться и ломаться. Чаще всего он используется для изготовления колышков, которые скрепляют ваш дом. Другие виды, такие как пихта Дугласа, стабильны и прочны, в то время как белая сосна, кипарис и кедр не обладают такой грузоподъемностью, как пихта Дугласа или дуб.

Другим важным соображением является то, будет ли древесина подвергаться воздействию внешней среды. Если это так, ваш выбор видов падает до нескольких, таких как пихта Дугласа, кипарис и белый дуб.

Пихта Дугласа

Пихта Дугласа известна своей конструкционной прочностью, поэтому ее часто используют для изготовления стоек и балок. Он распространен на северо-западе Тихого океана, хотя его можно найти и во многих других частях Северной Америки. Его цвет варьируется от желтого или оранжево-коричневого оттенка до темно-красновато-коричневого. Одной из выдающихся характеристик является то, что он трескается и минимально растрескивается при высыхании. Большие бревна могут иметь обозначение FOHC, что означает, что у балки нет типичной сердцевины в центре.

Сосна белая восточная

Сосна восточная белая растет от Миннесоты через Ньюфаундленд и на юг вдоль бассейна Миссисипи и Аппалачей до Джорджии и Миссисипи. Поскольку это хвойная древесина, она дешевле дуба, но имеет тенденцию к растрескиванию. Он имеет несколько размеров сучков и представляет собой светлую древесину с редкими красными прожилками. Он трескается и трескается по мере высыхания, что придает ему деревенский, обветренный вид. С ним легко работать, он не скручивается и не деформируется при правильном обращении. Однако он не такой прочный, как Дуглас Фир.

Красный дуб

Эта лиственная древесина растет от Великих озер до Новой Шотландии и на юге до Джорджии. Что касается лиственных пород, это быстрорастущий вид, который очень популярен в качестве выбора для обрамления. Однако он не устойчив к гниению и не такой прочный, как белый дуб.

Дуб белый

Этот вид произрастает от Техаса до Квебека и от Миннесоты до Восточного побережья. Белый дуб очень устойчив к гниению, но он твердый и имеет высокую скорость усадки, что затрудняет работу с деревянным каркасом.

В строительстве деревянного каркасного дома можно использовать и другую древесину, каждая из которых имеет свои особенности. Южная желтая сосна, ель и кедр также являются хорошим выбором для вашего дома, в зависимости от вашего местоположения и характеристик, которые вы хотите использовать в своем строительном материале.

Что такое проверка и скручивание?

Когда древесина высыхает, она претерпевает физические изменения. Зерно отделяется, и это называется проверкой. Брус также будет скручиваться по мере высыхания, поэтому бревна, закрепленные шипами, допускают некоторое движение, но надежно удерживают компоненты конструкции на месте.

Некоторые породы дерева более склонны к растрескиванию и скручиванию, чем другие, поэтому при выборе древесины для строительства учитывают эту характеристику. Проверка обычно не ослабляет древесину и придает внешнему виду древесины характер и качество состаривания.

Использование увлажнителя и поддержание низкой температуры в вашем доме в первую зиму может помочь свести к минимуму количество проверок вашей древесины.

В чем разница между свежераспиленной и восстановленной древесиной?

Свежие пиломатериалы производятся из живых деревьев. Эти недавно собранные деревья отправляются на мельницы для переработки. Их можно использовать сырыми, сушить на воздухе или сушить в печи.

Восстановленная древесина была срублена много лет назад и со временем высохла и стабилизировалась. Эта древесина будет иметь минимальную проверку или скручивание, если она используется в новом строительстве.

В последнее время также популярны деревянные дома, построенные из вторичной древесины. Восстановленная древесина — это в основном использованная древесина, взятая из незанятых домов, неиспользуемых сараев и других старых построек. Поскольку мелиорированная древесина подвергается атмосферным воздействиям и изнашивается при эксплуатации, ее предпочитают те, кто ищет дом в деревенском стиле.
