Утепление стен дома с умом видео: применение однослойных стен из газобетона в Германии и Европе»

Видео «Строительство первого дома из газобетона c мини-краном Ytong MiniCrane»

Мы впервые монтируем в поле, на объекте используем технологию Jumbo блоков и мини-кранов.

Андрей Башкатов, исполнительный директор компании Xella (Ytong): «Мы попробовали, нам очень важно, что это получилось. Проект создавался с помощью BIM технологий. Семейство Ytong изначально содержит все параметры.

Виталий Быков, руководитель Школы профессионалов Ytong: » Благодаря блокам Jumbo Ytong и мини-крану вы сможете значительно быстрее возвести стены своего дома и при этом сэкономить на строительных материалах.

Александр Земсков, директор по строительству компании BAUHAUS: «Работа над проектом начинается с чистого листа. Когда мы имеем полностью готовую BIM модель со всеми разделами. Обычный блок меняем на Jumbo. Это делается буквально за 10-15 минут, включая анализ. Мы берем параметр «Стены» , меняем материал, нажимаем кнопку «Применить 1 и 2 этаж», и он автоматически перекладывает. Дальше мы эту модель проверяем на коллизии. У Ytong хорошая библиотека семейсств по блокам, а мы их применяем в своей практике. Это позволяет разложить блоки очень хорошо на доме и минимизировать количество отходов, нарезку и спрогнозировать объем блоков вплоть до паллета. То есть когда мы начинаем проектировать какие-либо стены, у нас сразу в спецификации автоматически появляются количество блоков поштучно, их возможный раскрой, технологический отход, количество клея, который нужно будет использовать и далее можно посчитать даже кратно паллетам и загрузкам автомобиля (сколько автомобилей нужно привезти в какой-либо из этапов строительства).

Сергей Петруша, инженер строительного контроля, основатель канала «Стройхлам»: » Это один блок, то есть можно строить теперь в 3 раза быстрее, в 3 раза меньше кладочных швов будет.

Александр Земсков, директор по строительству компании BAUHAUS: «Мы находимся на выставочной площадке Open Village, здесь мы будем возводить стены с помощью крупноформатных блоков Jumbo, будем их монтировать с помощью специального крана. Кран работает от напряжения 220 Вольт. Это макисмально честный процесс, нас это устраивает, мы так и хотим работать дальше. Работа идет намного быстрее и качественнее.

Андрей Башкатов, исполнительный директор компании Xella (Ytong): «Бригады очень опытные, обученные в школе профессионалов Ytong, они проходят обязательную аккредитацию и BAUHAUS за этим серьезно следит. Для нас это не эксклюзивный сервис, мы его предоставляем бесплатно клиентам в Москве и Московской области, по возможности и в регионах тоже.

Грузоподъемность крана — 500 кг. Мы перешли уже к укладке Jumbo блоков, видим первые блоки непосредственно лежат в стенах, процесс движется. Посмотрим какие далее будут подводные камни и за сколько по времени мы успеем построить дом.

Андрей Башкатов, исполнительный директор компании Xella (Ytong): «Смысл малой механизации — максимально экономить время, экономить на человеческом труде и механизировать его за счет крана.

Блоки довольно тяжелые, без крана нереально их кантовать. Пока идет тяжело, тяжело быть пионером.

Андрей Башкатов, исполнительный директор компании Xella (Ytong):»Процесс обучения бригады оказался не таким простым, но как мы видим, ребятам нравится. Это самое главное, когда нравится самим каменщикам, операторам этого крана — это залог успеха.

Захват позволяет работать с блоками от 150 мм до 450 мм.

Виктор Борисов, инженер-проектировщик, блогер: «Первое впечатление — очень интересно, техника необычная. Конечно, нужно сравнить, насколько это будет быстрее классической кладки. Но для рабочих это облегчение физического работы по подъему блоков, потому что основной вес поднимает кран. И если стену делать из толстых блоков — это уже другой формат. Все очевидно, мы получаем меньше мостов холода потенциально в 3 раза.

Андрей Башкатов, исполнительный директор компании Xella (Ytong): «Когда компания Bauhaus будет монтировать с помощью этого крана второй этаж там будут новые вводные. Несмотря на то, что Ytong одна из старейших компаний на этом рынке, мы постоянно узнаем что-то новое. Мы не считаем, что это не нормальный процесс. Я думаю, так должна поступать каждая компания.
Проект продвигается как пилотный проект, мы довольны, что эта технология малой механизации появляется в России. Недавно на конференции мы обсуждали, что Россия отставала по инновациям от Европы потому, что стоимость рабочей силы была сильно ниже. Но при этом абсолютно необъяснимо, почему средняя зарплата в строительной индустрии в России ниже, чем в других индустриях. Ведь продукт, который создают строители, социально важен. Он нужен людям, 70% населения страны хочет жить в отдельном доме. Почему люди, которые строят дома, должны зарабатывать ниже.
Много деталей, которые будут возникать дальше. Например, необходимость доработки проекта под размер блока, потому что блок большой и его тяжело пилить, нежели маленький. Поэтому проект должен быть доработан, чтобы минимизировать минимальные запилы. В этом есть определенная сложность, потому что в России чаще всего индивидуальные проекты и даже типовые проекты, когда берут у нас ( у нас их много и они качественные), все равно клиенты пытаются их индивидуализировать. Но в случае с Jumbo блоками это будет очень вредно, потому что тогда придется больше пилить их и терять время.
Мы проект запускали, как запускают инновации IT компании — очень быстро, с минимальной необходимой подготовкой. Мы взяли энтузиастов, которые готовы экспериментировать, много новостей возникло в процессе стройки. Клей, который использовала строительная компания, это был не Ytong, в процессе монтажа выяснилось, что он просто не схватывается, что в нем нарушен какой-то производственный протокол и нарушена рецептура. Я не могу сказать, что производители были замечены в этом ранее. Просто клей для газобетона — сложный продукт и в не зависимости от того, насколько крупная компания его производит, на мой взгляд, надо брать согласованные производителем газобетона решения. Мы даем на клей Ytong гарантию и даем гарантию на кладку. Мы гарантируем, что эта кладка будет работать.
Есть вещи, которые мы не знали в начале проекта, например, что нужен протокол работы крана. С каких точек он работает, с каких точек он начинает монтаж стен. От этого зависит, насколько удобно им работать.

Виктор Борисов, инженер-проектировщик, блогер: «Из особенностей, о которых сказали рабочие — это обеспечить запас места для работы самого крана, чтобы он мог передвигаться внутри. Сейчас пока трудностей нет, а когда появятся перегородки, непонятно как его двигать.

Александр Земсков, директор по строительству компании BAUHAUS: «Сегодня финальный день по возведению стен из крупноформатных Jumbo блоков. Мы находимся на объекте, где будет проходить выставка Open Village 2021, за мной находится дом, выполненный из крупноформатных блоков. Технология довольно интересная. Есть свои трудности. Мы как передовики отрасли попробовали этот кран и крупноформатные блоки первые. В целом, технология перспективная, требует определенной сноровки, доработки в будущем. Она займет определенное место в кладочных работах.

Каменщик1: «Технология преемлема. Но можно внести изменения, сделать более точно сам блок и более точно его распределять, то есть поэтапно, первый этап, второй, третий. То есть блоки первого ряда, второго и тд. То есть раскладку блоков, левая сторона, правая сторона. Это легко делается. Мне не надо терять время, чтобы выпиливать и затирать.

Каменщик2: «Абсолютно не разочарован. Есть нюансы, мы понимаем, что это первый опыт, интересно, никакого негатива.

Александр Земсков, директор по строительству компании BAUHAUS: «Вот крупноформатная сборка лучше.

Виталий Быков, руководитель Школы профессионалов Ytong: «Считаю,что эксперимент удался. Задумка привести новую технологию Jumbo, я думаю получилась. Да с какими-то деталями, которые мы не учитывали на старте. Идея была взять и попробовать в России. Какие у тебя ощущения?

Александр Земсков, директор по строительству компании BAUHAUS: «Мы как первопроходцы, всегда первым быть сложно, но зато дальше будет проще. Здесь много моментов, которые нужно учитывать. Но если это хорошо сделанный проект с нормальной раскладкой блоков и специалисты работают не впервые с этим краном, то 2 монтажника будут работать раза в 2-1.5 быстрее, чем с классическими блоками. «

Виталий Быков, руководитель Школы профессионалов Ytong: «Давай откроем тайну, сколько на этом объекте работало людей?

Александр Земсков, директор по строительству компании BAUHAUS: «Здесь работали 2 человека. Была поставлены задача для двух человек попробовать построить дом из таких блоков.

Строитель 1: » Меня зовут Владимир, я строитель, в прошлом инженер-проектировщик боевой техники. Проект привлек меня новыми технологиями, новыми блоками. Ушли от многих нюансов: армирование. Блок очень плотный, удобный, хорощо ложится, минимизирует затраты, минимизирует рабочее время, увеличивает скорость строения.

Строитель 2: «Меня зовут Вячеслав Бобрешов, я каменщик, работаю над новым проектом компании Ytong. Проект меня привлек новыми возможностями, очевидным облегчением и ускорением труда. «

Виталий Быков, руководитель Школы профессионалов Ytong:» Все удалось, другой вопрос, что были определенные технологические нюансы, которые пришлось дорабатывать по ходу: распил блоков, нюансы работы с краном. Немножко срок удлинился, но при этому это первый дом в России, построенный с применением данной технологии и крана. Такая инновация, которая уже есть в Европе, а у нас мы первые, кто ее применил. Технология имеет место быть.

Александр Земсков, директор по строительству компании BAUHAUS: «Да технология имеет место быть, но она будет более актуальная при массовом потоковом строительстве. Когда строится, например, коттеджный поселок, где 5-10 домов подряд с одинаковой геометрией. Соответственно, монтажники возводят стены и переезжают дальше и дальше. Тогда такой дом можно построить за 5 дней силами 2ух монтажников. Также плюсы этой технологии — уменьшение количества швов, более однородные и эстетичные стены, более теплые. И меньше расход клея.

Виталий Быков, руководитель Школы профессионалов Ytong: «Вы меньше расходуете времени на затирку самих блоков, меньше расход клея, эстетика стен, которая влияет на отделку.

Александр Земсков, директор по строительству компании BAUHAUS: «Целесообразно использовать Jumbo блоки нетонкие, а более толстые для однородных стен.

Виталий Быков, руководитель Школы профессионалов Ytong: «Тем более кран как раз позволяет, у него грузоподъемность до 500 кг. То есть для работы с Jumbo блоками толщиной от 200 мм до 0,5м максимум. Чем толще блок, тем экономически целесообразнее. Мы решили упростить старт и взяли блок по минимуму, чтобы на старте заточить это дело. Я считаю, что старт удался и можно приступать к строительству более толстых стен технологии Jumbo.

Утепление дома цена за м2

Вы можете представить себя на улице в холодное время без одежды? Законы физики ни кто не отменял и Ваше жилище также требует качественного утепления. Хотите узнать об эффективных мерах по энергосбережению, которые помогают экономить средства на отоплении и кондиционировании? Тогда читайте нашу статью про утепление дома!

Краткое содержание:

• Утепление дома – депозит, по которому % растут год от года!
• Видео: Какой утеплитель лучше: лайфхаки от Роквул
• Решит ли проблему утепление фундамента дома снаружи?
• Таблица свойств утеплителей для фундамента
• Как сделать утепление пола в частном доме и квартире?
• Утепление стен дома – 50% успеха!
• Утепление дома: под крышей должно быть комфортно!
• Утепление дома под ключ, или где ещё можно нейтрализовать теплопотери?

Утепление дома – депозит, по которому % растут год от года!

Именно так можно охарактеризовать эффект от грамотного утепления фасада дома или теплоизоляции дома изнутри. Конечно, в чистом виде сам факт монтажа утеплителя нельзя сравнивать с депозитом и завершение работ не принесёт денег, но снижение затрат на отоплении и кондиционировании будет ощутимо. Теперь вспомнив о тенденции удорожания тарифов на коммунальные услуги, можно смело говорить о постоянном росте сэкономленной суммы. То, есть это как вклад в банк, который не прогорит и не снизит начисления по счёту.

Видео: Какой утеплитель лучше: лайфхаки от Роквул

Решит ли проблему утепление фундамента дома снаружи?

Теплоизоляция здания будет эффективной, если вокруг всей постройки будет сформирован замкнутый термобарьер. Утепление фундамента частного дома играет большую роль, поскольку холод от грунта не будет охлаждать его основание, а вместе с ним полы и стены.

Утепление дома: фундамент

Прежде всего, рассмотрим варианты термоизоляции цоколя и фундамента вместе, так как эти две конструкции находятся в непосредственной близости с грунтом. Как известно холодный воздух опускается вниз, охлаждая, тем самым основание строения.

Лучше всего выполнять утепление фундамента дома снаружи. Для отмостки и цоколя действует то же правило. Причины тому просты:

• уменьшение внутреннего полезного пространства
  в цокольных помещениях;
• смещение точки росы в сторону стен, а это самое важное.

Если делать термоизоляцию цоколя изнутри, то точка росы будет лежать в стенах основания. Чем это грозит? Намокание ограждающих конструкций от конденсата, замерзание этой воды в порах цемента, кирпича, или другого материала, из которого возведено основание. Лёд в порах – микротрещины, разлом и разрушение. Перспектива не из лучших.

Самым практичным решением будет гидроизоляция и утепление фундамента дома снаружи пенополистиролом. Цена работы при этом будет невысока и окупится в первые годы эксплуатации. Полимерный теплоизолятор стойкий к намоканию, коррозии, противостоит микроорганизмам и плесени, а потому способен долго сохранять свои свойства в экстремальных условиях.

Сейчас на рынке присутствует несколько видов полимерной теплоизоляции: обычный пенопласт, его экструдированная версия с более плотной структурой и прочно спаянными ячейками, а также пенополиуретан, обладающий хорошими техническими характеристиками. Системы на пенополиуретане требуют технологичности в исполнении и применения специального оборудования.

Таблица свойств утеплителей для фундамента

Утеплитель и его свойства	Пенополиуретан	Пенополистирол (пенопласт)	Экструдированный пенополистирол
Теплопроводность, Вт/(м*С)	0,023–0,041	0,038–0,05	0,031
Плотность, кг/м3	32–80	40–150	33
Паропроницаемость	0,0–0,05	0,013-0,05	0,013
Преимущества	Бесшовный монтаж пеной; Долгосрочность; Лучшая тепло-, гидроизоляция	Отличная теплоизоляция, выгодная цена, непроницаем для влаги	Отличный изолятор, нулевая проницаемость для влаги, стойкость к сжатию, стойкость к гниению, температура использования от -50 °С до +75°С, удобство в монтаже
Недостатки	Недешевый, не устойчив к солнечным лучам	Хрупкий, образует конденсат, поскольку не дышит	Стоимость выше на порядок, чем у пенопласта, восприимчив к органическим растворителям, низкая паропроницаемость
Данные пожарной безопасности	Самозатухающий	Г3 и Г4 сопротивление возгоранию и самозатухание	Г1 у марок с антипеновыми добавками, другие Г3 и Г4. Сопротивление возгоранию и самозатухание

Для теплоизоляции фундамента построек наши специалисты рекомендуют:

Процесс не так сложен, и тепловая изоляция фундамента снаружи пенополистиролом своими руками вполне можно выполнить. Необходимы некоторые навыки и сноровка. Вот основные этапы:

• соорудить конструкцию из дренажных труб для отвода воды будет целесообразно, если жилище стоит на водонасыщенных грунтах.
• выемка грунта глубиной 500 мм производится по периметру здания, после чего в ров насыпается и утрамбовывается с небольшим уклоном от стен, песок до 200 мм.
• можно выполнить гидроизоляцию с помощью грунтующих растворов, рулонными и самоклеящимися материалами. Поверх песка, вплотную к гидроизоляции укладываются плиты пенополистирола, шириной от 0,4 до 0,7 м.
  На углах следует усилить теплоизоляцию дополнительным слоем.
• засыпка песком всей конструкции термобарьера дома.

Обратите внимание! Если Вы всё еще сомневаетесь, нужно ли утеплять фундамент при утеплении дома, то будьте готовы, что 1/5 теплопотерь приходится на основание постройки. Вы можете позволить себе такую расточительность?

Как сделать утепление пола в частном доме и квартире?

Утепление пола дома

В зависимости от типа постройки, полом первого этажа может выступать грунт либо бетон фундамента и перекрытий. Тут можно смело заявить, что теплопотери будут немалыми, а монтаж и эксплуатация тёплых полов с водяным или электрическим обогревом станет дорогим удовольствием.

Также без теплоизоляции перекрытий будет сложно жителям первого этажа, где зачастую расположен неотапливаемый подвал, да ещё со щелями для выдувания тепла. В последнем случае утепление дома на полу можно провести по лагам или выполнить теплоизоляцию со стороны подвала.

Если термоизоляция пола в деревянном жилище или постройке другого типа производится изнутри, то нужно подбирать экологичные и безопасные материалы. Базальтовая минеральная вата и пенополистирол прекрасно для этого подходят.

Для теплоизоляции пола в частном доме наши специалисты рекомендуют:

Зачастую применяется технология монтажа теплоизоляции по лагам. Такая тепловая изоляция пола в каркасном здании, с бетонными перекрытиями и по грунту способна снизить до 20% расхода энергии на обогрев и кондиционирвание.

Описание технологии:

• Утрамбовка грунта, или выравнивание бетонного основания (черновой пол). Укладка гидроизоляции. Разбивка столбиками сечением 100, 120 мм на сегменты и подбивка опорных брусочков, после чего стелют ветрозащитную мембрану.
• Укладывают Сертифицированные теплоизоляционные материалы на мембрану. Для минваты нужно выполнить слой гидроизоляции с нахлёстом и герметизацией стыков.
• Монтаж чистового пола. Для полов по грунту обеспечить отступ не меньше 4 см между утеплителем и наружной доской.

Утепление стен дома – 50% успеха!

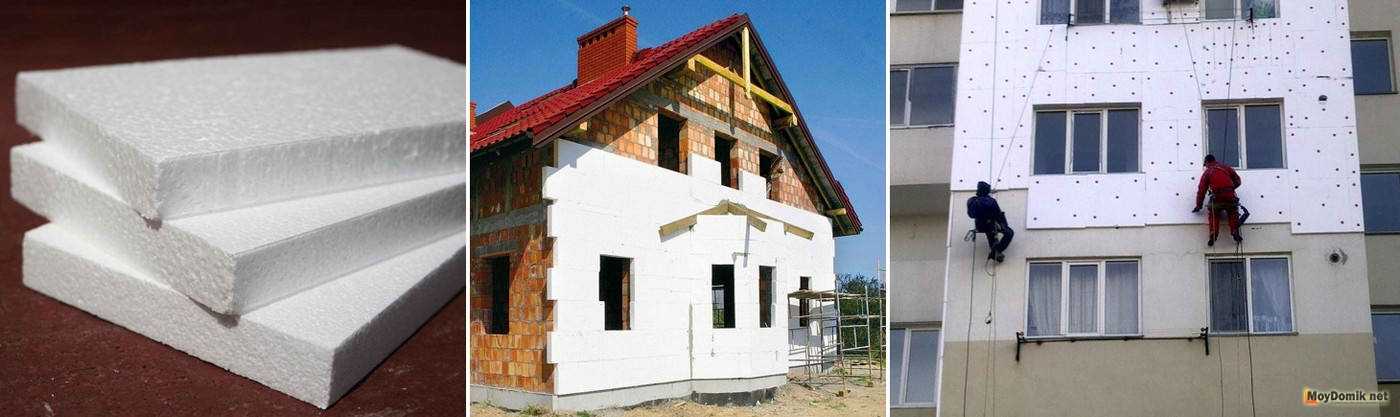

Фасадное утепление дома

Почти у всех зданий поверхность ограждающих конструкций самая большая. Через стены может уходить до 60% тепла. Монтаж теплоизоляции способен убрать 45% общих теплопотерь. Арифметика впечатляет, осталось разработать стратегию и действовать.

Вы можете выбрать монтаж термоизоляции внутри помещения. Цена такой системы будет действительно ниже, особенно, если выбрать частичную теплоизоляцию для определённых стен, но и эффективность также будет не на высоте. Тут добавляются уменьшение внутреннего пространства, увлажнение и промерзание стен, плесень и грибок в комнатах.

С точки зрения теплофизики и целесообразности первенство удерживает утепление дома снаружи.

Этажность здания не имеет значения, надёжность фиксации теплоизолятора и внешней отделки позволяет производить утепление наружных стен многоквартирного здания на любой высоте, для отдельных квартир или всей постройки целиком.

Для теплоизоляции стен наши специалисты рекомендуют:

Поговорим о технологии термической изоляции построек снаружи. Цена хорошей фасадной системы зависит сразу от многих параметров. Определённо сказать, невозможно обойдётся ли дешевле мокрый или вентфасад, чтобы понять схему ценообразования нужно знать устройство систем.

Теплоизоляция с вентилируемым зазором:

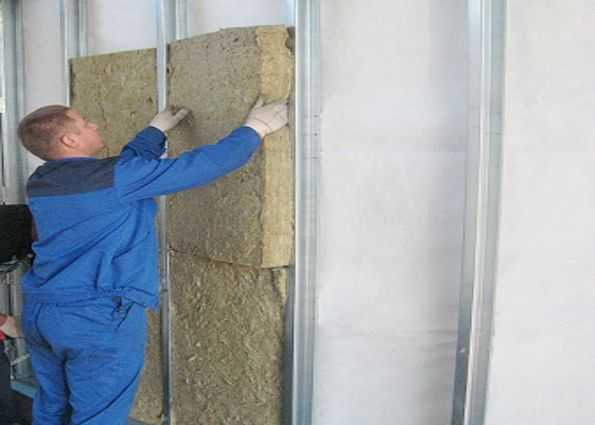

1. Утеплитель. В основном выполняется утепление жилища сертифицированной каменной ватой или пенополистиролом, которые крепятся на систему из кронштейнов и дюбелей. Все крепежи образуют подсистему – каркас. На минволокно монтируется ветрозащита и гидропароизоляция, пропускающая влагу к наружному слою в вентилируемый зазор, где она стекает по плёнке и отводится. Для плотных плит ВЕНТИ БАТТС ветрозащиты не потребуется.
2. Навесная система и отделка. Закрывает всю систему декоративные панели или плиты, которые можно выбрать на усмотрение заказчика.

Практичность и ремонтопригодность, только основные преимущества. Правда такая теплоизоляция реализуема сразу для всего здания и частникам может оказаться не по карману.

Штукатурный фасад:

Утепление дома, штукатурный фасад

1. Теплоизоляция. Применяется минвата или утепление дома пенополиуретаном. Цены Москва и Московская область могут получить самые разные в зависимости от поставщиков утеплителя, потому лучше обращаться к официальному дилеру.
2. Монтаж и отделка. Окончательная стоимость системы включает себя цену клея, для утеплителя, штукатурки из которой выполняют выравнивающий слой, с утопленной в него сеткой и оплату декоративной штукатурки с окраской.

Монтаж на отдельной квартире или выбранной стене, долговечность, доступность, как утепление частного жилья и большой многоэтажки – всё это достоинства эффективной штукатурной системы.

Колодцевая кладка:

Колодцевая кладка в утеплении дома

1. Теплоизолятор. Утепление кирпичного дома снаружи производится на этапе возведения стен или уже после постройки. Главное, закрепить наружную кладку при помощи гибких связей, а часть их потребуется зафиксировать в бетон. Теплоизоляция из минваты Роквул или плитами пенополиуретана Пеноплэкс Стена монтируется на гибкие связи и прижимается фиксаторами к несущей стене.
2. Наружный слой. Для минераловатных утеплителей Роквул следует оставить воздушный зазор и продухи в лицевой кладке, а также закрепить пароизоляцию. Пенополистирол же нуждается в засыпке песком зазора между ним и наружной кладкой. Сама кладка выполняется при помощи гибких и жёстких связей.

Утепление дома минеральной ватой – универсальный вариант и подходит даже счастливым обладателям деревянных построек, где высокое значение отдаётся паропроводящим и пожаробезопасным материалам. Дышащая не горящая базальтовая минвата вне конкуренции по простоте и универсальности применения.

Утепление дома: под крышей должно быть комфортно!

Утепление кровли дома

Венчает конструкцию здания – крыша. Её функциональное назначение не ограничивается защитой от дождей и атмосферных осадков. Под мансардной кровлей можно оборудовать большое жилое помещение, если утеплить её склоны надлежащим образом.

Для скатных конструкций рекомендована минвата, из базальтового ассортимента можно выбрать Rockwool Лайт Баттс. Утепление крыши дома представляет собой упругий волокнистый материал, который легко укладывать встык и впритык к стропилам, создавая замкнутый слой без мостиков холода, а поверх утеплителя формируют абсолютно герметичные слои паро– и гидроизоляции.
Плоская конструкция кровли очень редко применяется на частных домах и чаще встречается на зданиях общественного назначения: складах, торговых центрах, выставочных ангарах.

Теплоизоляция кровли плоского типа может быть выполнено минватой высокой жёсткости, либо экструдированным пенополистиролом, таким как Пеноплекс Кровля.

Существуют варианты ненагружаемой и нагружаемой конструкции плоской крыши или с небольшим уклоном под гидроизоляцию битумными материалами, под устройство зелёных кровель и цементную стяжку. Чтобы Вы не выбрали, главное всё сделать правильно и с умом.

Для утепления кровли дома наши специалисты рекомендуют:

Утепление дома под ключ, или где ещё можно нейтрализовать теплопотери?

Трубы воздуховодов, системы кондиционирования, трубопровод, как холодный, так и горячий могут сильно влиять на тепловые процессы в помещении, каминные коммуникации и другие инженерные сети. Для всех них найдётся решение. Проводя изоляцию труб постройки, многие вопросы можно закрыть применением минваты, благодаря её форме выпуска в плитах и гибких матах, а также в виде специальных форменных элементов.

Обращайтесь в нашу компанию, если Ваша цель – качественное утепление дома! Москва и область уже пользуются услугами добросовестного поставщика, дилера категории A и просто выгодного партнёра. Присоединяйтесь, сделайте свой быт и жизнь Ваших клиентов теплее и комфортнее. Набирайте номер на сайте, или закажите обратный звонок!

Видео: оценка вашей «идеальной стены» с помощью контрольных слоев

Тимоти Аренхольц

Опубликовано 20 марта 2019 г.

Думайте о стене как об обороняющейся армии: умный командир поместит каждый отряд так, чтобы его сильные стороны были максимально развиты, а слабые стороны защищены. Задача сборки компонентов каркаса, облицовки, изоляции, конструкционной обшивки и различных контрольных слоев в прочную связную систему представляет собой аналогичный акт балансировки, но есть решения. Я думаю об этом так же, как моя мама говорит мне убрать мою комнату. Она всегда говорила: «Всему свое место, и все на своем месте».

Начните с каркаса и других конструктивных элементов, которые явно необходимы для любой конструкции. Чтобы сохранить свою прочность, они должны быть защищены от воды, конденсата и циклического изменения температуры. Это потребовало бы помещения их в водостойкий барьер, воздушный барьер, замедлитель испарения и непрерывную изоляцию. Эти контрольные слои, с другой стороны, подвержены повреждениям от ветра, осадков и ультрафиолетового излучения. Таким образом, они получают защиту с помощью облицовки, установленной поверх них. Это основная причина того, что иногда называют идеальной стеной, которую мы выделили в серии статей и видеороликов (см. список ниже).

Это, конечно, не вся история, так как такие вопросы, как количество изоляции и паропроницаемость ингибитора испарения, зависят от вашего проекта. Чтобы разобраться в этих тонкостях, воспользуйтесь превосходной коллекцией ресурсов на этом сайте, которые охватывают все области применения непрерывной изоляции, а также все аспекты проектирования, установки и соответствия ограждающих конструкций.

Начните с этого короткого видео, самого последнего из серии, которую мы выделили:

Для получения дополнительной информации просмотрите следующие статьи, а также предыдущие видео из этой серии:

Изделия Perfect Wall

1. Создание «идеальной стены»: упрощение требований к замедлителю парообразования для контроля влажности
2. Идеальные стены идеальны, а гибридные стены идеально хороши
3. Калькулятор изоляции стен с деревянным каркасом
4. Калькулятор конструкции новой стены для соответствия требованиям коммерческого энергетического кодекса
5. Урок математики энергетического кода: почему стена R-25 не равна стене R-20+5ci
6. Непрерывная изоляция решает математическую задачу энергетического кода

Серия видео

1. С этим веб-сайтом и видео больше нет страхов, создающих конверты
2. Видео: Термодинамика Упрощенные тепловые потоки от теплого к холодному
3. Видео: поток влаги вызывает проблемы, вызванные водой
4. Видео: Как «идеальная стена» решает проблему разнообразия окружающей среды
5. Видео: Насколько важен ваш WRB?
6. Видео: Надежная идеальная стена в любом месте
7. Видео: лучшая стена, которую мы умеем делать
8. Видео: Как утеплить стальными шпильками
9. Видео: Термомост и стальные шпильки
10. Видео: Повышение энергоэффективности жилых помещений благодаря непрерывной изоляции
11. Видео: как (не) испортить идеально хорошую стену
12. Видео: Битумная бумага и сплошная изоляция? Нет проблем!
13. Видео: совместимы ли CI и WRB?
14. Видео: оценка вашей «идеальной стены» с помощью контрольных слоев

Все товары

Руководство по прокладке проводки внутри стены для домашнего аудио/видео

Руководство по прокладке проводки внутри стены для домашнего аудио/видео

Джим Ричардсон проработал на Кратчфилд в общей сложности около 34 лет, прежде чем выйти на пенсию в 2021 году. повезло седьмому сотруднику (или № 007, как он выразился), носившему множество шляп в разных отделах, в том числе в написании статей для каталога.

Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993 годами, за это время он закончил колледж и работал репортером и редактором газеты. Он вернулся в компанию как раз к запуску нашего веб-сайта в 1995 году и помог создать первые версии наших онлайн-инструментов для подбора автомобиля.

Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .

Еще от Джима Ричардсона

Лучшие звуковые панели 5.1 на 2023 год

Как выбрать аудиокабели и адаптеры 3,5 мм

Как выбрать фонокорректор

Как выбрать портативный проектор

Подходит ли Dolby Atmos для музыки?

Что вам нужно знать о ATSC 3. 0

Консультант Crutchfield Норм работал над сотнями электромонтажных работ по всему дому.

Это руководство поможет вам сэкономить деньги, выполняя собственные небольшие проекты электропроводки как в готовых, так и в незавершенных помещениях. Если вы решите нанять профессионала, полученные знания помогут вам в работе с вашим подрядчиком.

Можете ли вы сделать внутреннюю электропроводку самостоятельно?

Это законно?

В большинстве регионов домовладельцу разрешается прокладывать низковольтную проводку. Однако в каждом штате есть свой собственный код, как и в некоторых городах и округах, поэтому для уверенности уточните у местных властей.

Вы ​​способны?

Если вы новичок в такого рода работе, попробуйте заняться относительно небольшим проектом, например, спрятать провода, идущие к тыловым динамикам в вашем домашнем кинотеатре.

Самые простые сценарии для самостоятельной установки — это те, в которых вы можете проложить провода на чердаке, в недостроенном подвале или в подвальном помещении. Используйте эти места как можно больше, даже если это означает более длинные участки провода.

Сначала рассмотреть варианты беспроводной связи?

Прежде чем вы начнете сверлить отверстия в стойках или прорезать отверстия в стенах, подумайте о современных беспроводных музыкальных решениях. Существует множество беспроводных динамиков, а также несколько комбинаций приемника и передатчика, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет не было хорошего ответа. Теперь их несколько.

Запросить проект системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на проектирование системы команде дизайнеров аудио/видео компании Crutchfield. Вы можете загрузить план этажа и фотографии своей комнаты, а затем обсудить с дизайнером свои цели. Вы получите системный план и ссылку на корзину со всеми элементами, необходимыми для завершения вашего проекта.

Вещи, которые вам понадобятся

Всегда используйте провода, предназначенные для прокладки в стене. Ищите провод динамика с рейтингом CL2 или CL3. Провод с рейтингом CL2P или CL3P предназначен для размещения в воздушном пространстве с классом «пленум» над подвесным потолком в коммерческом здании. Вам понадобится кабель, рассчитанный на прямое закапывание, если вы прокладываете его через землю к наружным динамикам.

Сечение провода громкоговорителя и проводники

Провод громкоговорителя, встроенный в стену, обозначается сокращенно, которое указывает его сечение (толщину) и количество жил (или проводников, как их называют в торговле):

• 16/2 — провод 16-го калибра с 2 жилами
• 14/4 — провод 14-го калибра с 4 жилами

Чем меньше номер калибра, тем толще провод. Для участков менее 50 футов достаточно провода 16-го калибра. Для более длинных участков используйте более толстую проволоку 14 калибра.

Зачем тянуть два провода, если можно тянуть один? Четырехжильный провод имеет положительные и отрицательные провода для левого и правого динамиков в одной оболочке. Он часто используется между усилителем и встроенным регулятором громкости или динамиком со стереофоническим входом.

Сколько проволоки нужно купить?

После того, как вы спланируете, куда вы собираетесь проложить провод, вам нужно выяснить, сколько вам потребуется. Обратитесь за помощью к системному разработчику. Он или она может предоставить вам «карту» проводки — график, показывающий, что вы устанавливаете в каждой комнате, включая все динамики, кабели, кронштейны и другие элементы, которые вы будете устанавливать.

Ваш дизайнер может посмотреть на ваш план этажа и дать вам твердую рекомендацию о том, сколько провода нужно купить. Если вы составляете свой собственный план, подумайте, куда должен идти каждый провод. Отмерьте или измерьте каждый путь. Советы:

1. Оставьте дополнительный провод для соединений. Например, если вы собираетесь установить потолочные динамики самостоятельно, оставьте 2-3 фута дополнительного провода, чтобы вы могли установить динамики на лестнице, пока будете их подключать.
2. Прибавьте от 10 до 15 процентов: ваш запланированный маршрут может быть нарушен из-за неожиданного препятствия. Чтобы быть в безопасности, купите как минимум на 10 процентов больше проводов, чем вы думаете, что вам нужно.

Аудио/видеокабель

Большинство аудио- и видеокабелей не подходят для прокладки в стене. Некоторые кабели HDMI, предназначенные для прокладки в стене, не поддерживают видео 4K или HDR.

К счастью, есть несколько умных решений, таких как балуны, в которых используется сетевой кабель, рассчитанный на использование в стене, коаксиальный кабель (RG-6) или даже оптоволоконный кабель для передачи аудио- и видеосигналов на большие расстояния.

Волоконно-оптические кабели HDMI Celerity обеспечивают сильный сигнал на больших расстояниях и невосприимчивы к помехам.

Настенные пластины и кронштейны

Ваш разработчик системы также может помочь вам определить, сколько и какие настенные розетки и встроенные регуляторы громкости вам понадобятся. Вам также понадобятся монтажные кронштейны для поддержки розеток и регуляторов громкости. Ваш дизайнер может добавить все эти части в ваш системный план и предварительно заполненную корзину.

Этот разъем предназначен для подключения динамика и сабвуфера для системы объемного звучания.

Эта универсальная настенная пластина обеспечивает вход или выход для любого типа проводов в стене.

Эти пластины являются частью комплекта, который скрывает как сигнальные, так и силовые разъемы для настенного телевизора.

Кронштейны «грубые» или «сохраняющие отверстия»

Эти кронштейны для встраиваемых в стену и потолок колонок экономят много времени. Установщик гипсокартона прорежет отверстия для кронштейнов перед тем, как повесить гипсокартон (как и для выключателей света и электрических розеток). Возможно, вам придется заказать их отдельно — они могут не входить в комплект ваших динамиков. 9№ 0003

Кронштейны «сохраняющие отверстия» или «черновые» облегчают установку потолочных и встраиваемых в стену громкоговорителей после установки гипсокартона.

Распределительные коробки

Оборудование, используемое для установки регуляторов громкости, проводных розеток и других встроенных в стену устройств, называется распределительными коробками или «распределительными коробками». Ищите распределительную коробку достаточной глубины, чтобы в нее поместились устройства, встроенные в стену (обычно 2–3/4 дюйма).

Кронштейны без задней панели обеспечивают минимальную поддержку, необходимую для крепления настенной пластины. Тот, что слева, предназначен для Готовая стена. Она крепится к отверстию, которое вы для нее проделали. Тот, что справа, прибивается к стойке до того, как ваш гипсокартон поднимается.

Для настенного регулятора громкости вам потребуется структурная прочность и защита, обеспечиваемые стандартной распределительной коробкой (продается в магазинах товаров для дома). Когда вы просто подсоединяете провода к настенной панели, подойдут кронштейны без задней стенки.

Стандартная распределительная коробка защищает встроенные в стену регуляторы громкости.

Установите розетки на той же высоте, что и розетки переменного тока, чтобы они выглядели аккуратно и однородно. Встроенные в стену элементы управления выглядят лучше всего, если вы соответствуете высоте выключателей света (обычно они расположены на высоте 44–48 дюймов от пола). Не прикрепляйте низковольтные коробки к коробкам выключателей света.

Пластины для гвоздей

Всякий раз, когда вы просверливаете отверстие на расстоянии 1-1/4 дюйма или менее от поверхности любой деревянной части вашего дома (стойка, балка, плита, блок или распорка) или надрезаете какую-либо деревянную часть, вы

Пластины для гвоздей защищают провода от гвоздей, шурупов и сверл

Этикетки для проводов

Пометьте оба конца провода перед вы начинаете тянуть или перед тем, как перерезать другой провод. Вы можете использовать Crutchfield CableLabels™ или просто использовать малярную ленту и маркер.

Самоклеящиеся цветные этикетки Crutchfield обеспечивают четкую маркировку аудио-, видеокабелей и кабелей динамиков.

Кабельные стяжки и приспособления

Провод должен поддерживаться через каждые 4-1/2 фута и в пределах 1 фута от распределительной коробки. Используйте проволочные стяжки и зажимы для проволочных стяжек. Скобы, которые электрики используют для обычной проводки переменного тока, могут повредить низковольтные кабели, если они прибиты слишком туго.

Для связывания кабелей сзади компонента пригодится многоразовая проволочная обмотка.

Стойки для компонентов

Если вы собираетесь спрятать динамики на потолке или стене, почему бы не спрятать и компоненты? Мы предлагаем различные стеллажи для оборудования, предназначенные для установки в подсобном помещении или кладовой.

Открытые стойки Sanus серии CFR могут быть установлены на стене или на полу.

Закрытые стойки обычно имеют ролики, поэтому их можно выкатить для облегчения доступа к соединениям.

Инструменты

Этот инструмент зачищает провода калибра от 12 до 22 одним нажатием на спусковой крючок. Вы можете отрегулировать его, чтобы снять именно то количество изоляции, которое вам нужно.

Кусачки/инструменты для зачистки проводов

Хороший инструмент для зачистки проводов необходим, если вы устанавливаете много динамиков. Мы также предлагаем различные инструменты для крепления разъемов к коаксиальному и сетевому кабелю.

Альтернативный метод зачистки проводки не требует ничего, кроме острого ножа. Вот как это делает опытный установщик из компании Crutchfield Норм Хоуз:

Studfinder

Прежде чем приступить к установке в готовом помещении, вы захотите приобрести хороший studfinder. Некоторые studfinders, такие как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами. Вот ссылка на несколько отличных видео-советов о том, как использовать стадфайндер.

Проведите искателем по стене или потолку, чтобы найти стойки или балки. (Фото предоставлено Zircon Corp.)

Рыболовная лента или рыбные палочки

Рыболовная лента — это инструмент, который помогает протягивать кабель за готовыми стенами, полами и потолками. Думайте об этом как о рыболовной катушке, намотанной на полужесткую «ленту». Идея состоит в том, чтобы протолкнуть или «выловить» ленту с одного конца проводника на другой конец. Затем вы прикрепляете проволоку к крючку на конце ленты и протягиваете ее обратно.

Норм любит использовать рыбные палочки:

Разные инструменты

• Лазерный уровень или меловая леска
• Электрическая дрель 1/2 дюйма или больше. много работы в незавершенных помещениях.
• Набор насадок лопаты от 1/4″ до 1-1/2″.
• Стремянка
• Защита глаз, рабочие перчатки и респираторы
• Изолента

Посмотрите, как специалист прокладывает провода

В этом видео Norm показывает, как прокладывать провода и «обрезать» их для безопасной и аккуратной установки.

Советы и приемы установки

Незавершенная комната с проводкой для домашнего кинотеатра, готовая к установке гипсокартона.

Новое строительство

Будьте осторожны, не откусите больше работы, чем сможете прожевать. У большинства самодельщиков нет инструментов, навыков или времени, чтобы подключить весь новый дом во время его строительства. Но скажем, у вас есть недостроенная комната, которую вы превращаете в домашний кинотеатр. Это проект, с которым вы можете повеселиться. Вот несколько рекомендаций:

Никогда не используйте одни и те же отверстия для провода переменного тока и провода низкого напряжения. Старайтесь не прокладывать провода рядом с линиями электропередач переменного тока на расстоянии более 5 футов. Насколько это возможно, держите их на расстоянии 1 фута от линий электропередач во время их пробежки.

Вы можете спокойно запускать аудио и видео в одной связке с безопасностью, телефоном, данными и прочим низковольтным проводом.

Прокладка низковольтных кабелей (черных) с кабелем питания переменного тока (оранжевым) может привести к снижению производительности или повреждению проводов.

Если кабели и силовой кабель проложены параллельно, расстояние между ними должно быть не менее 12 дюймов. Если они пересекаются, расстояние между ними должно составлять 9 дюймов.углы 0 градусов.

Правила сверления отверстий в стойках и балках

Диаметр отверстий не должен превышать 40%, насечек — 25%.

Просверлите отверстия в центре каждой стойки. Диаметр отверстий не должен превышать 40% ширины шпильки. Стандартная шпилька размером 2 x 4 дюйма на самом деле имеет ширину около 3,5 дюймов, что означает, что ваши отверстия не могут быть больше 1-3/8 дюйма в диаметре.

Все отверстия должны располагаться вертикально по центру балки. Не сверлите ближе 2 дюймов от верха или низа балки. Крайние концы и средняя треть пролета балки несут нагрузку, поэтому по возможности не делайте там отверстий.

Вы ограничены отверстием, которое составляет треть измеренной глубины балки. Балка размером 2 x 6 дюймов на самом деле имеет глубину 5-1/2 дюйма, поэтому вы можете просверлить отверстие диаметром 1-3/4 дюйма. Вы можете просверлить несколько отверстий, а не одно очень большое отверстие, когда много проводов должны проходить в одном направлении.

Нельзя делать отверстия в ламинированных опорных балках (клееные пластины) или перемычках (опоры над дверями, окнами или арками).

Наконечники для протягивания проводов

Чтобы провода можно было легко протягивать, диаметр отверстия должен быть примерно в два раза больше общего диаметра всех проводов, которые вы планируете протянуть через него. Поскольку размеры отверстий ограничены, возможно, вам придется использовать несколько отверстий. Например, в отверстие диаметром 1-3/8 дюйма помещается пучок кабелей диаметром чуть менее 3/4 дюйма.

Оберните не менее 2 футов провода динамика петлей в каждом месте соединительной коробки или Р-образного кольца, закрепив его проволочными стяжками.

Перевязка проводов

После того, как провод или пучок проводов протянуты к выходу, их необходимо заправить. Это означает надлежащую подготовку его к последнему шагу (выполнение соединений), который не произойдет, пока вы не будете почти готовы к переезду. Вы аккуратно смотаете лишний провод и временно прикрепите его к распределительной коробке.

• Поддерживайте провод в пределах 1 фута от соединительной коробки или P-образного кольца. На каждом кронштейне, J-образной коробке или P-кольце закрепите не менее 2 футов провода, оставив его петлей только внутри.
• Гипсокартон закроет ваш провод, поэтому сфотографируйте или измерьте место, чтобы вы могли найти провод после того, как гипсокартон будет установлен.
• Оберните концы каждого провода пластиковыми пакетами и лентой, чтобы предотвратить попадание влаги на провода. Проволока может сгнить от влаги краски и штукатурки. Убедитесь, что этикетки защищены.

Будьте осторожны при использовании пластиковых стяжек для проводов — они должны быть тугими, но не настолько тугими, чтобы защемить кабель.

Прокладка кабеля через существующие стены

Всегда проверяйте как можно больше, прежде чем делать отверстие. Исследуйте свое пространство для обхода или потолок в незавершенном сегменте вашего подвала. Постарайтесь определить, в каком направлении идут балки и где может быть пустое пространство стены между стойками.

Осмотрев подполье или чердак, вы можете определить, в каких местах стен нет водопроводных труб и электрических проводов. Высококачественный studfinder поможет вам различать различные типы препятствий за вашими стенами, включая стойки, кабели переменного тока и трубы.

Конечно, нельзя с абсолютной уверенностью знать, что находится за стеной. Вы должны быть готовы вырезать и залатать исследовательские дыры.

Чтобы свести к минимуму эту работу, используйте искатель гвоздей, который может найти деревянную, металлическую и проводку переменного тока под напряжением. Вы также можете просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за своими стенами. Используйте прочный кусок проволоки, например согнутую вешалку, чтобы найти близлежащие препятствия.

Обязательно отключите питание в месте, где вы будете бурить направляющую скважину, и соблюдайте осторожность, чтобы не погрузить долото в трубу или электропроводку. Убедитесь, что вы знаете, где находится ваш основной запорный клапан для воды, на случай, если вы проткнете водопроводную трубу.

Используйте прочную проволоку (например, согнутую вешалку), чтобы исследовать направляющие отверстия.

Резка гипсокартона

После того, как вы убедились, что расположение всех ваших компонентов будет работать, проследили шаблоны и выполнили все другие приготовления, рекомендованные в руководстве пользователя для ваших динамиков или кронштейнов, вы можете приступить к резке гипсокартона.

Если вы создаете прямоугольное отверстие, начните с просверливания двух маленьких отверстий в противоположных углах; если он круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начните с одного отверстия и двигайтесь по контуру к следующему. Вырежьте гипсокартон одним куском с наклоном внутрь, чтобы при необходимости его было легче залатать. Если вам не нужно заделывать отверстие, просто удалите лишний материал перед установкой динамика.

Для получения дополнительной информации о выборе и подтверждении мест установки встроенного оборудования см. наше руководство по установке встроенного динамика.

Стены из гипса и решеток

Если в вашем доме стены или потолки из штукатурки и решеток, установка собственной внутристенной электропроводки будет более сложной. Штукатурка имеет тенденцию легко трескаться и крошиться, поэтому вы должны быть готовы к некоторой подкраске. Мы рекомендуем прокладывать провод вне стены и использовать ковры, шкафы и т. д., чтобы скрыть его. Дополнительные идеи см. в нашей статье о прокладке домашних аудио/видео кабелей.

Советы и рекомендации по прокладке электропроводки

При прокладке кабелей вы, вероятно, столкнетесь с некоторыми препятствиями в стене, такими как дополнительные распорки или противопожарный блок. В этом случае:

• Снимите прямоугольный кусок гипсокартона вокруг препятствия. Вырежьте с наклоном внутрь, чтобы было легче залатать гипсокартон, когда вы закончите.
• Надрежьте блок или просверлите небольшое отверстие для провода. Если будете надрезать блок, не забудьте прикрыть его ногтевой пластиной.

Чтобы провести провод через скрытое препятствие: (A) Вырежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Надрежьте блок или просверлите отверстие для кабелей. Используйте рыбную ленту, чтобы протянуть провод через отверстие.

Прокладка провода через незавершенный подвал

В показанном здесь примере вы вырезаете два отверстия в стене — одно для настенной пластины, а другое для встроенного в стену динамика. Затем просверлите два отверстия в нижней пластине вашей стены, доступ к которой возможен с незавершенного потолка подвала. Одно отверстие проходит под настенной пластиной, а другое — под встроенным в стену динамиком.

Как узнать, где просверлить отверстия в нижней пластине? Вы можете либо измерить расстояние до настенной пластины и динамика от соседней стены, сверившись с копией чертежей, либо измерить расстояние от видимого ориентира, который проходит прямо через стену до нижнего этажа, например водопроводной трубы.

После того, как отверстия будут сделаны, вы можете вытащить провод из отверстия в настенной пластине в подвал, а затем вверх через другое отверстие к месту расположения динамика.

Вот как можно протянуть провод через недостроенный подвал.

Прокладка проводов вдоль плинтуса

Если у вас нет недостроенного подвала для прокладки проводов, вы можете спрятать провода за плинтусом.

Подденьте плинтус небольшим ломом. Снимите тонкую полоску гипсокартона, чтобы обнажить шпильки. Вырежьте проволочный канал, надрезав и выточив шпильки. Переместите ленту из одного отверстия в другое и протяните проволоку. Заправьте проволоку в канал и установите гвоздевые пластины на каждую шпильку. Переустановите плинтус.

Прокладка провода вокруг дверной рамы

Если вы используете плинтус, чтобы скрыть проводку, вам, возможно, придется иметь дело и с обшивкой двери.

Подденьте молдинг от дверного проема, используя долото, небольшой лом или шпатель. Пропустите провод между рамой и косяком. При необходимости выдолбите каналы для провода в раме. Снова прикрепите молдинг.

Как прикрепить проволоку к рыболовной ленте

Чтобы протянуть проволоку из одного места в другое, вам нужно прикрепить проволоку к рыбной ленте, как показано здесь:

(A) Снимите оболочку с кабеля. Согните проводники над рыболовным крючком. (B) Оберните крюк и кабель изолентой.

Совет: как протянуть провод через изоляцию

Изоляция чаще всего встречается на наружных стенах, но вы можете столкнуться с ней и при протягивании провода через внутренние стены. Ключ здесь не в том, чтобы выловить провод через изоляцию, а вокруг нее.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попробуйте протянуть провод между этим покрытием и гипсокартоном. В качестве альтернативы, протяните проволоку вдоль шпильки, используя шпильку в качестве ориентира. В этом случае, если у вас есть рыболовная лента, намотанная на катушку, держите ленту изогнутой к поверхности шпильки, чтобы она не попала в изоляцию.
