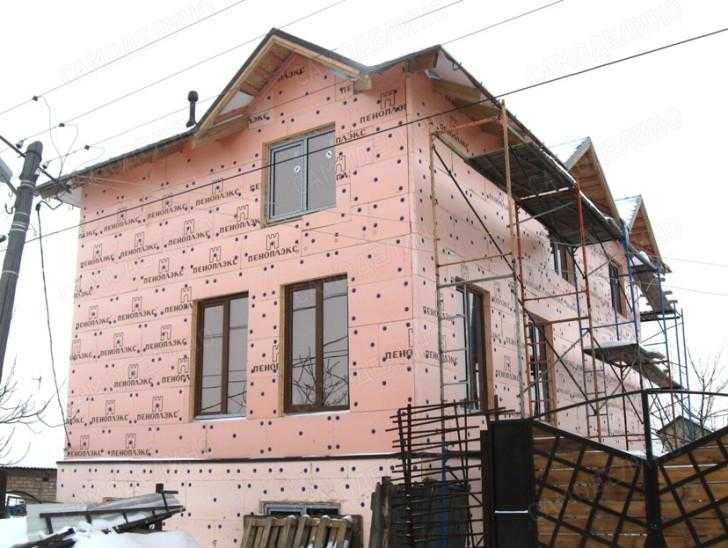

Утепление наружных стен кирпичного дома пеноплексом: Утепление наружных стен кирпичного дома пеноплексом
Утепление кирпичной стены пеноплексом снаружи: важные правила
С целью сокращения расходов на оплату коммунальных услуг, владельцы собственных домов стремятся максимально утеплить их, используя различные материалы. Попробуем разобраться, как выполняется утепление кирпичной стены пеноплексом снаружи.
Содержание
- Плюсы и минусы материала
- Разновидности
- Расчет толщины
- Инструменты
- Подготовка стен
- Установка каркаса
- Монтаж утеплителя
- Мокрый фасад
- Вентилируемый фасад
- Рекомендации специалистов
- Заключение
Плюсы и минусы материала
Пеноплекс, как и прочие стройматериалы, обладает своими достоинствами и недостатками.
Рассмотрим его положительные характеристики:
- материал в сравнении с прочими утеплителями отличается лучшим теплоизоляционным показателем;
- необычность его структуры позволяет создать надежную защищенность от парообразования;
- утеплитель прекрасно противостоит воздействию влаги, и его используют для бань и саун;
- показатель прочности материала позволяет выдерживать нагрузочные воздействия на разрыв и сжатие;
- пеноплекс прекрасно защищает от посторонних шумов;
- утеплитель отличается устойчивостью к возгоранию благодаря обработке специальными растворами в процессе изготовления;
- на его поверхности не развивается грибковая плесень;
- монтаж материала вполне реально выполнять собственными силами;
- пеноплекс легко поддается обработке подручными инструментами;
- утеплитель отличается легким весом, сохраняет свои качества на протяжении пятидесяти лет.
К сожалению, определенные недостатки все же имеются:
- во время пожара материал поддается плавлению, выделяя при этом дым и опасные токсичные вещества;
- от длительного нахождения под солнечными лучами пеноплекс утрачивает свои свойства;
- разрушается под воздействием растворителей;
- стоимость определяется по качеству и свойствам материала;
- паропроницаемость почти нулевая, для отделки домов из древесины такой утеплитель применять не следует.
Разновидности
Выделяют несколько видов пеноплекса, различающихся составами и техническими характеристиками.
Окончательная стоимость пеноплекса зависит от его качества, и, делая окончательный выбор, многие ориентируются на названия марок:
- кровельный. Используется при теплоизоляции кровельных конструкций всех видов;
- стеновой. Применяется для отделки стен;
- фундаментный. Им утепляют фундаментные конструкции или подвалы. Основным преимуществом этого вида считается влагонепроницаемость;
- пеноплекс-комфорт. Популярен при утеплении балконов и комнат квартир. Отличается хорошими показателями, но стоит достаточно дорого;
- пеноплекс-45. Материал с максимальным показателем прочности, используется для строительства автодорог, взлетно-посадочных полос, противостоит критичным температурным режимам.
Популярен при утеплении балконов и комнат квартир. Отличается хорошими показателями, но стоит достаточно дорого;Расчет толщины
Перед тем, как утеплить кирпичный дом пеноплексом снаружи, следует определить потребность в материале.
Утепление наружных стен эффективно тем, что снижается риск накапливания конденсата. Чтобы рассчитать количество материала, придется найти площадь стен, подлежащих утеплению. Полученное число увеличивается на три – пять процентов для выполнения подрезки.
Чтобы теплоизоляция получилась максимально эффективной, пеноплекс укладывается двумя слоями, толщина каждого из которых составляет пять сантиметров.
Инструменты
Процедура утепления кирпичного дома пеноплексом снаружи сложностей не вызывает, если предварительно приготовить все необходимое.
Вам понадобятся:
- перфоратор;
- электрическая дрель с миксерной насадкой;
- молоток;
- строительный уровень;
- гладкие, зубчатые и обычные шпатели;
- наждачная бумага;
- ведра;
- острый нож;
- валик;
- пеноплекс, пена монтажная, стеклосетка для армирования с размером ячейки 5 на 5 мм;
- алюминиевые перфорированные уголки;
- клей для пеноплекса;
- грунтовочный состав;
- штукатурная смесь;
- шпаклевка;
- дюбеля-зонтики.
Подготовка стен
Перед утеплением наружных стен кирпичного дома поверхность следует очистить и обработать. Для этого с кирпичной кладки удаляются остатки растворной смеси, мусор и другие загрязнения, шпаклевкой заделываются трещины и сколы.
Стены обрабатываются грунтовочным составом, чтобы увеличить адгезию. После этого наносится антисептическая смесь, защищающая от грибковой плесени.
Установка каркаса
Выбираем материал, из которого будет устраиваться обрешеточный каркас.
Древесина считается экологически безопасной, но в ее монтаже возникают определенные сложности. Рейки из алюминия более удобны в работе и практичны.
На подготовленной поверхности стен выполняется разметка под устройство обрешетки. Как только разметочные работы закончены, начинается монтаж каркасных реек.
Монтаж утеплителя
Итак, как правильно утеплить стены кирпичного дома снаружи? Строители используют для этого один из двух методов.
Мокрый фасад
Методика основана на использовании смесей и специальных составов, затворяемых водой, к которым относятся клей, предназначенный для крепления пеноплексовых плит, и штукатурная смесь с сеткой для армирования. В итоге формируется конструкция, в толще которой отсутствует воздух.
Отличительная особенность способа заключается в его многослойности, каждый элемент которой имеет свои важные функции.
- с помощью специального клея выполняется фиксация всей конструкции;
- листы пеноплекса защищают от утечки тепловой энергии;
- армирующая сетка придает конструкции прочность, облегчает процесс последующей отделки;
- штукатурка защищает утеплительный материал от негативного воздействия атмосферных осадков и повреждений механического характера;
- финишная отделка выполняется декоративным материалом.
Технологический процесс выглядит следующим образом. Стены очищаются от грязи и старого покрытия, грунтуются. Утеплительный материал крепится клеем, укладка его начинается снизу от углового участка. Поверхность листа намазывается клеем, утеплитель прикладывается к поверхности и удерживается в течение тридцати секунд.
Пеноплексовый материал монтируется плотно, клеевой состав высыхает в течение трех суток, после чего разрешается переходить к очередному рабочему этапу.
Наклеенный утеплитель в качестве дополнительной меры фиксируется дюбелями с большими шляпками, после этого на поверхности крепится малярная сеточка.
Наносится штукатурный раствор, после высыхания которого фасад грунтуется и окрашивается.
Вентилируемый фасад
Такой методикой пользуются, если после утепления пеноплексом планируется отделка стен сайдинговыми панелями.
Алгоритм действий по утеплению выглядит следующим образом:
- стены зачищаются от грязных пятен и остатков покрытия, грунтуются, обрабатываются антисептическим средством;
- нашивается каркасная основа;
- пеноплекс нарезается подходящими по размерам кусками, закладывается между рейками обрешетки, крепится на клеевой состав;
- когда клей высохнет, плиты дополнительно фиксируются дюбелями;
- устанавливается обрешетка для сайдинговых панелей, выполняется обшивка фасада.
Отделку сайдингом разрешается выполнять при температурном режиме не ниже десяти градусов мороза.
Рекомендации специалистов
Можно ли утеплять кирпичный дом пеноплексом снаружи, и как это делается, мы выяснили. Остается узнать, что по этому поводу думают опытные строители.
Придерживаясь существующих правил по утеплению стен пеноплексом, можно получить превосходные результаты и на долгое время сохранить свой дом от потерь тепловой энергии.
В процессе подготовки рекомендуется обеспечить ровность для наружной стены, чтобы качественно провести работы по монтажу утеплительного материала.
Если возникнет необходимость, на стенах удаляются грибок и плесень, проблемные участки обрабатываются специальными антисептическими средствами.
Элементы, покрываемые пеноплексом, обрабатываются растворами, защищающими от появления коррозии.
Для выравнивания стен используют один из трех существующих способов:
- накладывают штукатурку;
- подбирают необходимую толщину плит;
Монтаж утеплительного материала начинается с установки специальных профильных реек, поддерживающих пеноплексовые листы снизу и защищающих нижние кромки от воздействий внешнего характера.
Пеноплекс считается прочным материалом, отличается цельной структурой, прочнее известного многим пенопласта в пять раз. В листах нет пустотных участков, которые могут наполняться водой.
Стыковочные участки между листами утеплительного материала следует запенивать, если щели большие. В них предварительно закладывают полоски пеноплекса. Спустя пять часов лишнюю пену удаляют острым ножом. После этого участки покрывают клеевым составом, наклеивают армирующую сетку.
При армировании угловых участков следует оставить свободный край в пять сантиметров или установить перфорированные уголки.
Процесс утепления фасадных стен из кирпичного камня завершается отделочными работами. Чтобы спрятать стыки и уголки, наносится штукатурная смесь, после полного высыхания которой выполняется финишная отделка, придающая покрытию герметичность и эстетичность.
Заключение
Утепление наружной стены из кирпича пеноплексом – процесс полезный и вполне доступный в финансовом отношении.
Если соблюдать все правила выполнения работ, вы надежно утеплите стены своего дома.
Пеноплэкс — утепление наружных стен
Главная \ Утеплитель \ Экструзионный пенополистирол \ ПЕНОПЛЭКС \ Пеноплэкс стена
Утепление наружных стен – одна из основных задач по теплоизоляции здания. Именно через неизолированные стены, в зависимости от конструкции, дом теряет до 45% тепла. Именно поэтому необходимо использовать теплоизоляцию. Применение Пеноплекс стена – это эффективный способ сбережения тепла и экономии на оплате электроэнергии или других видов топлива. Пеноплекс стена оптимален для использования при утеплении внешних и внутренних ограждающих конструкций, например, цоколей, стен, перегородок, фасадных систем. | |
| Наиболее эффективный способ защиты зданий от мостиков холода – это утепление наружной поверхности стен теплоизоляционным материалом. Поверхность теплоизоляционных плит дает оптимальный эффект сцепления с отделочными материалами. Устойчивые к деформациям и влажной среде, плиты можно с успехом использовать и как утеплитель под фасадные панели и декоративную вагонку. | |
| Штукатурная система возведения стен с использованием теплоизоляции позволит реализовать самые смелые дизайнерские решения для фасада Вашего дома. | |||
| Теплоизоляция стен изнутри особенно рекомендуется в тех случаях, когда требуется быстрый обогрев помещения, а также когда теплоизоляция снаружи невозможна, например, в подвалах. Материал широко используется для этих целей, так как сочетает в себе долговечные теплоизоляционные свойства с легкостью в обработке и монтаже. | |||
| |
Стены обшитые фасадными панелями | |
Плиты ПЕНОПЛЭКС можно отделывать фасадными панелями и декоративной вагонкой. Основные преимущества такого внешнего оформления фасада – это создание эффекта имитации бруса, легкость монтажа.Инструкция по применению
| |
| |
Многослойные стены | |
Колодезная кладка позволяет в разы сократить толщину стен, в отличие от конструкции стен возведенных исключительно из кирпича.
Такая конструкция является наиболее оптимальной с точки зрения долговечности и удобства эксплуатации. | |
| Далее рассмотрим основные виды колодезной кладки: | |

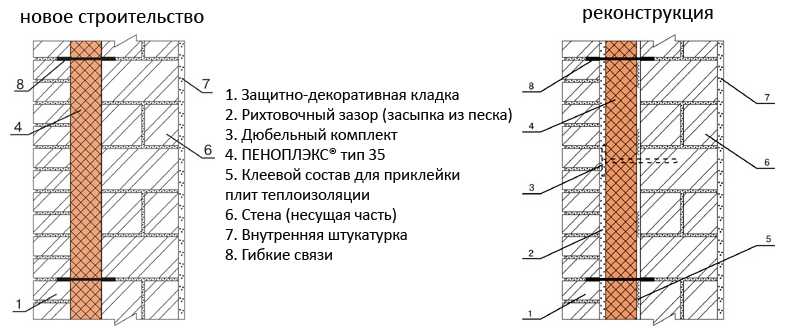

1. Колодезная кладка. Стены из кирпича | |
| |
2. Колодезная кладка. Стены из газобетона | |
| |
3. Колодезная кладка. Стены из монолитного железобетона | |
| |
Штукатурная система | |
Штукатурная система позволяет реализовать самые смелые дизайнерские решения фасада Вашего дома.
Далее рассмотрим отдельные виды штукатурной системы: | |
1. Штукатурка толщиной 30 мм по металлической сетке | |
| |
2. Штукатурка толщиной 8 мм по полимерной стеклосетке. Стена из кирпича | |
| |
3. Штукатурка тол. 8 мм по полимерной стеклосетке. Стена из газобетона | |
| |
4. Штукатурка толщиной 8 мм по полимерной стеклосетке. Стена из монолитного железобетона | |
| |
5. Штукатурка толщиной 30 мм по металлической сетке. Стена из монолитного железобетона | |
| |
Утепление стен изнутри | |
| Теплоизоляция стен изнутри особенно рекомендуется в тех случаях, когда требуется быстрый обогрев помещения, а также когда теплоизоляция снаружи невозможна, например, в подвалах. ПЕНОПЛЭКС СТЕНА широко используется для этих целей, т.к. сочетает в себе прекрасные долговечные теплоизоляционные свойства, легок в обработке и монтаже. | |
| |
Стены каркасных домов | |
Утепление стен | |
| |

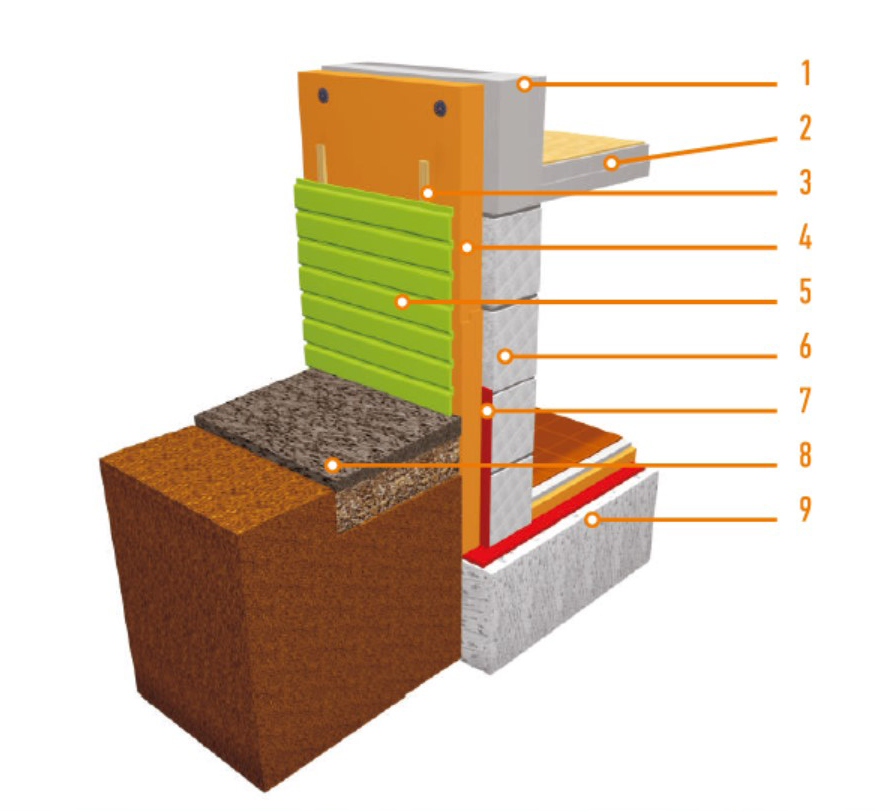

Примыкание стены к фундаменту (зона цокольного этажа) | |
| |
Производители декоративной штукатурки предлагают широкий выбор фактур и цветов, от изысканной поверхности под мрамор, до имитации шагреневой кожи.
Новости студиивсе
Реконструкция крыши и фасада здания г. Москва ул. Красина. Редакция газеты …
| Группа Компаний ООО «СнабПро» даёт возможность всем своим существующим и … |
Розничный склад находится по адресу: г. Обнинск, Киевское шоссе 59 территория …
BSI-048: Наружная пена для распыления | Buildingscience.com
Полиуретановая пена (SPF), материал высокой плотности, 1 — единственный продукт (на данный момент), который может выполнять все функции основных контрольных слоев «Идеальной стены». 2 Функции управления водой, контролем воздуха, контролем пара и контролем температуры.
Рисунок 1 и Фотография 1 иллюстрирует конфигурацию. Довольно просто и понятно, а? Неправильный. 3 Простой и понятный, только если у вас нет ни окон, ни дверей, ни проходок, используйте только кирпичную облицовку и используйте кирпичную облицовку только на одноэтажных зданиях, и если при ее нанесении не слишком холодно, и если она не слишком ветрено, когда вы распыляете его.
4 В любом случае, несмотря на некоторые из них, мне все еще нравится этот материал, потому что этот материал может делать то, на что не способен другой материал.
Рис. 1. Конфигурация Perfect Wall для SPF — Наносимая распылением пена высокой плотности с закрытыми порами представляет собой гидроизоляционный слой, воздухорегулирующий слой, пароизоляционный слой и терморегулирующий слой.
Фотография 1 : Идеальная стена?
Как и в случае с большинством материалов и систем, вы должны проработать слабые стороны и максимально использовать сильные стороны. Давайте сначала начнем с простых вещей и постепенно переходим к более сложным вещам.
Сначала Windows. Абсолютно, ни в коем случае, и повторяю, не распыляйте SPF на окна. Вы с ума сошли? Как ты собираешься их вытащить? Вам придется взломать их. Спроси меня, откуда я знаю. Думаете, окна не бьются? Думаете не текут? Думаете, мы можем сократить дефицит, не сокращая расходы и не контролируя выплаты? Мечтать.
Лучше всего обеспечить переход между системами остекления и стеной в сборе. Используйте понятие расширенного «бакса» ( Рис. 2a и 2b для опорных стен из каменной кладки и Рис. 3a и 3b для опорных стен из стальных стоек). Обратите внимание на фанерную «кромку» и использование наносимой жидкостью гидроизоляционной мембраны для обеспечения дренажного отверстия (желоб под окном, который направляет воду на внешнюю поверхность SPF в случае протечки оконного узла). Такой подход позволяет использовать стандартные подходы к установке окон. Также обратите внимание, как мембрана проходит вокруг проема на лицевую сторону каменной опорной стены или на лицевую сторону обшивки над опорной стеной из стальных стоек. Это называется «енотовидным» из-за глаз енота, а не из-за течи туши или периорбитального синяка. При таком подходе окна можно устанавливать как до, так и после применения SPF.
Рис. 2a: Фрагмент подоконника из каменной кладки — Деревянный брус с фанерной кромкой образует желоб под окном.
Обратите внимание на поролоновое «филе», «обрамляющее» отверстие.
Рис. 2b: Деталь оголовка каменной стены — Сначала напыляется пенопласт, чтобы предотвратить вытягивание оголовка вверх, приводящее к отрицательному уклону.
Рис. 3a: Стальная рама Деталь подоконника — Не забывайте о важности пенопласта.
Рисунок 3b: Деталь оголовка стены из стального каркаса —Отрицательный уклон не является положительным фактором.
Теперь о секретном двойном испытательном сроке, о котором вам никто не говорит. Заметили на изображениях использование «серой» штриховки для «обозначения» чего-то, что называется «филе» распыляемой пены? При нанесении SPF имеет тенденцию отрываться от некоторых поверхностей; иногда используется термин усадка. Это проблема на открытии. Чтобы предотвратить появление зазора между краем расширенного козла и SPF, периметр отверстия «обрамлен» SPF в форме «филе»/геометрии.
Затем опрыскивают поле стены. Это легко и это работает, но вы должны знать, что вы должны это делать. Это имеет большое значение в верхней части окон, потому что, если вы этого не сделаете, оклады могут быть вытянуты вверх, что приведет к отрицательному наклону окладов. Если вы получите отрицательный наклон на мигании, это испортит вам день. На самом деле, все оклады должны быть обработаны «галтелькой», прежде чем поле стены будет обработано распылением.
Памятка архитекторам: так же относитесь к дверным проемам. Вроде, как бы, что-то вроде. Не забывайте о головных отливах и не делайте вид, что отделка каменной кладки может использоваться как часть контроля воды. Сначала сними обшивку с чертовых дверей, хорошо? Установите дверные коробки «без обрезки». Вода управляет отверстием. Затем установите обшивку.
Здания с бетонным каркасом со временем дают усадку ( Рисунок 4 ). Ага. Они становятся короче. Инженеры-строители не используют слово «усадка», потому что это сделало бы вещи понятными инженерам, не занимающимся строительством, а мы не можем этого допустить.
Иногда используется слово «ползучесть»; иногда используется фраза «сокращение кадра». Иногда это просто держится в секрете среди инженеров-строителей.
Рисунок 4: Сокращение кадра — Насколько и как скоро? Больше, чем вы думаете, и десятилетие или два. Около дюйма или двух на 20 этажей, но это очень изменчиво.
Это может быть очень интересно, когда вы используете кирпич, потому что иногда кирпич расширяется, когда его содержание влаги уравновешивается после того, как он выходит из печи, и он делает это уравновешивание, пока находится на здании. Когда рама становится короче, а обшивка выше, все становится напряженным, особенно инженер-строитель. Теперь инженеры-строители невероятно умные и находчивые люди. Эта проблема давно решена с использованием «разгрузочных углов» 5 и «мягкие» соединения. Ознакомьтесь с «мягкими» соединениями в , рис. 5 и 6a , а также с концепцией «вложенных» дорожек в , рис.
6b . Я говорил тебе, что они умны. Угол сброса показан на рис. 7 . Также обратите внимание, как разгрузочный угол удерживается на расстоянии от стены на кронштейнах (или «стойках») для контроля образования тепловых мостов. 6 Видишь, опять лукавят.
Рис. 5: Мягкое соединение каменной кладки t — обратите внимание на зазор. Красота, а? Кроме того, обратите внимание на «сиденье» в плите, чтобы предотвратить утечку дождевой воды. Это украдено у наших друзей-подрядчиков во Флориде, которые знают все о каменных стенах и дожде.
Рисунок 6a: Мягкое соединение стальной рамы — Не забудьте «вложенную» направляющую для стальной рамы (см. Рисунок 6b).
Рисунок 6b: Вложенная дорожка — Продуманное структурное проектирование. Если он движется, пусть движется. Это дзэн. Эй, когда ты состаришься, ты тоже уменьшишься.
Рис. 7: Стойки для снятия угла — Это прекрасная вещь.
Контролируются тепловые мосты, а также укорачивание рамы вместе с водой, воздухом и паром.
Итак, почему кирпич относительно легко с SPF? Это кирпичные связи и воздушный зазор за кирпичом, а также разгрузочные/полочные углы. Мы делаем это с обычными кирпичными стенами даже без SPF. Ничего нового и странного там нет. Вот в чем проблема. SPF не ложится полностью гладкой, ровной и однородной толщины. Воздушный зазор позади кирпича делает эту проблему несложной, и у нас есть множество кирпичных стяжек, которые работают с большими воздушными пространствами. Посмотреть Фотографии 2 , 3 и 4 . Выглядит хорошо и легко. Но что делать, если вы не хотите кирпич?
Фото 2: Нанесение SPF — Шаг первый.
Фотография 3: Установленный блок — Шаг второй.
Фотография 4: Завершенное строительство — Шаг третий.
Крепление панельной обшивки через SPF не так просто, хотя должно быть.
Как только вы «получите это», вы увидите, что это тоже не проблема. Но иногда очевидное является очевидным только тогда, когда кто-то указывает, что оно очевидно.
Самая простая часть крепления панельной обшивки – вам нужны прямые «штучки», которые можно перемещать вверх и вниз или из стороны в сторону, или и то, и другое. Ознакомьтесь с фотографиями 5 , 6 , 7 и 8 . Сложность заключается в том, как прикрепить прямые «штучки», не создавая при этом огромных тепловых мостов.
Фото 5: Вертикальные каналы для панельной облицовки.
Фотография 6: Панельная обшивка — Фиброцементные панели, прикрепленные к металлическим швеллерам.
Фотография 7: Обработка швов облицовки панелей — Швы не должны быть водонепроницаемыми или воздухонепроницаемыми, так как система облицовки вентилируется и осушается.
Фото 8: Готовый стык облицовки панелей.
Не очень удачный способ выполнения прямых «штучек» показан на Фото 9 и Рис. 8a . Прямая «штучка» представляет собой металлический Z-образный стержень, который ввинчивается через безбумажный гипсовый кожух прямо в стальные шпильки. Это легко, но вы теряете около 50% тепловых характеристик SPF из-за проводимости металлической Z-образной планки. Единственная хорошая новость заключается в том, что Z-образные стержни расположены гораздо дальше друг от друга, чем обычные стальные шпильки, но это все равно нехорошо.
Фото 9: Крепление Z-Bar для панельной облицовки.
Рис. 8a: Тепловой мост Z-Bar — Ультраконсервативный конструктивно и не особенно энергоэффективный. Давай, вырасти набор и получить с программой.
Рисунок 8b: Противостояние канала шляпы — Теперь поговорим.
Следующая часть пугает людей, хотя и не должна. Простым решением проблемы проводимости металлического Z-образного стержня является использование проставок, которые в основном представляют собой длинные винты в «распорной втулке» (9).
0009 Рисунок 8b ). И еще лучше, когда прямая «штучка» не проводит ток, как дерево ( Рисунок 9 ). Ознакомьтесь с фотографиями 10 , 11 и 12 для коммерческих сборок и , фотография 13 для внешней модернизации жилого дома.
Рис. 9: Опора для деревянной обшивки — Непроводящая «штучка».
Фотография 10: Торговый центр Light Industrial Strip — Кирпичная стена, изолированная снаружи пенопластом. Обратите внимание на обработанную деревянную обрешетку 2х2 на смещенных винтах.
Фотография 11: Облицовка из стальных панелей — Стальные панели, установленные на древесину Деревянная обрешетка 2×2, встроенная в напыляемую пену на ограждении каменной стены для торгового центра легкой промышленности.
Фотография 12: Стальные панели — Эти панели не должны быть водонепроницаемыми или воздухонепроницаемыми.
Фотография 13: Модернизация жилых домов с деревянным каркасом — Довольно аккуратно, а? Дом моего друга Питера Йоста в Вермонте до установки SPF.
«Ужасная» часть — это структурная прочность крепления облицовки. Как можно так далеко от стены подвесить эти «штучки» на длинные шурупы? Прочность на сжатие SPF заставляет его работать. Проблема заключается в изгибе винта — «изгибающем моменте» винта. А вот и очевидная часть. Чтобы винт погнулся, он должен повернуться внутрь стены. Чтобы он вращался внутрь стены, «штучка» должна вращаться вместе с ним. «Штучка» давит на SPF, а SPF отталкивает. Прочность на сжатие SPF противостоит вращению внутрь «штучки». Выезд Фигуры 10 и 11 . Конструктивно это можно легко рассчитать 7 как «ферму». «Штучные» оправы очень хлипкие, пока не будет применен SPF. Пена расширяется наружу и приклеивается к раме. Тогда все становится невероятно жестким.
Рис.
10: Сопротивление вращению внутрь — Чтобы шуруп изогнулся, он должен вращаться внутрь стены. Чтобы он вращался внутрь стены, «штучка» должна вращаться вместе с ним. «Штучка» давит на SPF, а SPF отталкивает. Прочность на сжатие SPF противостоит вращению внутрь «штучки».
Рисунок 11: Аналогия фермы
Теперь, несмотря на простоту расчета, инженеры-строители и инженеры в целом любят «испытания». Мы сделали много тестов. Мы обнаружили, что вы можете в значительной степени повесить внедорожник на стену, используя винтовые стойки и SPF. Фактически, мы обнаружили то же самое с изоляцией из экструдированного пенополистирола и изоцианурата. Короткий ответ заключается в том, что «аналогия фермы» в качестве основы для расчета дает консервативный результат для всех этих изоляций. Если вы хотите получить менее консервативный ответ, используйте анализ методом конечных элементов или проведите собственные тесты. Держу пари, что консерваторы победят.
Сноски:
Мы говорим о материале плотностью 2 фунта/фут 3 (32 кг/м 3 ), а не о материале с низкой плотностью 0,5 фунта/фут 3 3 (80 кг/м 3 ). ) или «новый» материал средней плотности 1 фунт/фут 3 (16 кг/м 3 ). На самом деле материал высокой плотности весом 2 фунта/фут 3 (32 кг/м 3 ) на самом деле совсем не является материалом высокой плотности. В промышленности используется SPF гораздо более высокой плотности, но мы, люди в строительной отрасли, не заботимся о промышленных применениях, поэтому 2 фунта на фут 3 (32 кг/м 3 ) для нас материал высокой плотности. Для инженеров-химиков и химических компаний, которые производят химические вещества, входящие в состав этих материалов, и обеспечивают рецептуры для их взрыва, это не материал высокой плотности, поэтому царит путаница. И это хорошо, потому что очевидно, что миру нужно больше путаницы.
Становится еще лучше. Мы также называем материал 2 фунта/фут 3 (32 кг/м 3 ) напыляемой пеной с закрытыми порами и 0,5 фунта/фут 3 (8 кг/м 3 9).0004 ) материал «открытая ячейка». У нас пока нет названия «ячейка» для материала средней плотности, и если бы я хотел, мы бы никогда его не получили. В любом случае, «ячейка» относится к контролю паров. Плотность материала 2 фунта/фут 3 (32 кг/м 3 ) составляет около 3 проницаемости на дюйм толщины, а плотность материала 0,5 фунта/фут 3 (8 кг/м 3 ) составляет около 50 проницаемости. на дюйм толщины. Разница большая. Материал 1 фунт/фут 3 (16 кг/м 3 ) имеет около 15 проницаемости на дюйм толщины. Есть еще. 2 фунта/фут 9Материал 0003 3 (32 кг/м 3 ) имеет тепловое сопротивление (значение R) 6,5 на дюйм, материал 0,5 фунт/фут 3 (8 кг/м 3 ) составляет около 3,5 на дюйм. , а материал 1 фунт/фут 3 (16 кг/м 3 ) составляет около 4 на дюйм.См. BSI-001: The Perfect Wall
Вы хоть представляете, как трудно снять эту «вещь» с автомобиля, припаркованного с подветренной стороны? Слово «вещи» — это не то слово, которое я хотел использовать в этой разглагольствованной сноске. Для первой работы я указал SPF в 19В 79 лет я совершил ошибку, приехав на место на своем новом блестящем красном Camero. К счастью для меня, новая восковая обработка моей машины только раздражала меня. Но не для машины рамщика. Угадайте, кому пришлось мыть его машину?
См. сноску 3 выше.
Многие люди называют их «полочными углами», но я предпочитаю термин «разгрузочный угол», потому что он лучше описывает их функцию. Опять со мной эта терминология. Ничего не поделаешь.
См. BSI-005: Мост слишком далеко («Термодинамика Клинта Иствуда» на рисунке 2, фотографии 8a и 8b).
Хотя инженеры-строители — умные люди, они ненавидят эту часть, потому что им приходится делать то, чего они не делали с тех пор, как закончили учебу, — то, что называется «расчетом».
Я знаю, я знаю, что проще искать вещи в таблице, но у нас пока нет таблиц. Они появятся, вероятно, в следующем цикле Кодекса. А пока расслабьтесь и посчитайте.
Становится еще лучше. Мы также называем материал 2 фунта/фут 3 (32 кг/м 3 ) напыляемой пеной с закрытыми порами и 0,5 фунта/фут 3 (8 кг/м 3 9).0004 ) материал «открытая ячейка». У нас пока нет названия «ячейка» для материала средней плотности, и если бы я хотел, мы бы никогда его не получили. В любом случае, «ячейка» относится к контролю паров. Плотность материала 2 фунта/фут 3 (32 кг/м 3 ) составляет около 3 проницаемости на дюйм толщины, а плотность материала 0,5 фунта/фут 3 (8 кг/м 3 ) составляет около 50 проницаемости. на дюйм толщины. Разница большая. Материал 1 фунт/фут 3 (16 кг/м 3 ) имеет около 15 проницаемости на дюйм толщины. Есть еще. 2 фунта/фут 9Материал 0003 3 (32 кг/м 3 ) имеет тепловое сопротивление (значение R) 6,5 на дюйм, материал 0,5 фунт/фут 3 (8 кг/м 3 ) составляет около 3,5 на дюйм. , а материал 1 фунт/фут 3 (16 кг/м 3 ) составляет около 4 на дюйм.
Я знаю, я знаю, что проще искать вещи в таблице, но у нас пока нет таблиц. Они появятся, вероятно, в следующем цикле Кодекса. А пока расслабьтесь и посчитайте.Многочисленные преимущества пены при кладке полых стен
Древние греки считали, что Вселенную составляют пять основных элементов: земля, вода, воздух, огонь и эфир (так называемые «классические элементы»). И, по совпадению, древние греки были одними из первых культур, которые строили каменные полые стены.
Оказывается, каменные полые стены помогают защитить здания от нескольких классических стихий: воды, воздуха и огня. Как поясняет Консультативный совет масонства (MAC):
«Сегодня полые каменные стены широко используются в Соединенных Штатах во всех типах зданий. Основными причинами их популярности являются превосходная устойчивость к проникновению дождя, отличные тепловые свойства, отличная звукоизоляция и высокая огнестойкость».
Пристальный взгляд на полые каменные стены
Если вы не знакомы с каменными полыми стенами, они состоят из двух отдельных слоев каменной кладки («перекладин») с воздушным пространством между ними.
Стеновые анкеры, устойчивые к коррозии, соединяют две створки, которые могут быть построены из кирпича, структурной глиняной плитки, бетона, бетонных блоков или камня. Для наилучшей производительности изоляция устанавливается на внешней стороне внутренней стороны. В полости должно поддерживаться беспрепятственное воздушное пространство, чтобы любая влага, проникающая во внешнюю стенку, могла стекать вниз по ее внутренней поверхности к фартукам, которые направляют ее обратно из стены через дренажные отверстия.
Эта система обеспечивает исключительную защиту от влаги всей стены в сборе, не допуская попадания влаги на внутреннюю часть. Поскольку воздушное пространство имеет решающее значение для управления влажностью, TMS 402-11 Строительные нормы и правила для каменных конструкций (раздел 6.2.2.8.2) требуют: Должно быть указано расстояние между внутренней поверхностью облицовки и внешней поверхностью каменной кладки или бетонной подложки. Должно быть указано минимальное воздушное пространство 1 дюйм (25,4 мм).
В дополнение к исключительной защите от влаги, многослойная конфигурация стен способствует улучшению тепловых характеристик. «Оба элемента действуют как резервуары тепла, положительно влияя на режимы нагрева и охлаждения», — отмечает MAC. Два витка с воздушным пространством также поглощают звук, создавая более тихую атмосферу в помещении. MAC также отмечает, что каменные полые стены обладают «отличной огнестойкостью», как показали испытания, и что «все полые стены имеют предел огнестойкости 4 часа или более».
Спецификация изоляции в стенах с каменной кладкой
В стенах с каменной кладкой использовались различные типы изоляции: плиты из жесткого пенопласта, напыляемый пенополиуретан (SPF) и минеральная вата. Среди них преобладают два жестких пенопласта: экструдированный полистирол (XPS) и полиизоцианурат (полиизо).
Давайте более подробно рассмотрим тепловые и влагостойкие характеристики полиизо, а также другие преимущества, включая огнестойкость и устойчивость к растворителям.
Тепловые и влагостойкие характеристики
Одно из основных преимуществ, которое полиизо может обеспечить в стене с полостью каменной кладки, заключается в соблюдении более высоких значений R-значений, установленных современными нормами, без увеличения толщины изоляции до такой степени, что это сводит к минимуму воздушное пространство или увеличивает расширение полости для размещения изоляции. Polyiso предлагает повышенное значение теплопроводности на дюйм по сравнению с вариантами изоляции из минерального волокна, XPS или EPS, поэтому он особенно хорошо подходит для стен с каменными полостями, учитывая требование минимального воздушного пространства в 1 дюйм. Это позволяет сделать сборку стены тоньше, чем это возможно при использовании других изоляционных материалов, тем самым снижая материальные и трудовые затраты на строительство стены.
Кроме того, как изоляция с закрытыми порами, полиизо устойчив к проникновению влаги. Изделия с фольгированным покрытием также повышают водостойкость.
«Фольговая поверхность изоляции из полиизола представляет собой непроницаемый материал, который улучшает долгосрочные тепловые характеристики», — отмечает Ассоциация производителей изоляции из полиизоляции (PIMA) в своем Техническом бюллетене 401. Эта двойная защита от влаги облицовок и закрытых ячеек важна, поскольку значение R изоляции уменьшается при увлажнении.
Fire Performance
Химические связи внутри полиизо обеспечивают высокий уровень огнестойкости. В отличие от других жестких изоляционных материалов, полиизо не плавится при воздействии огня, а вместо этого образует защитный слой. В свете этих противопожарных характеристик производители полиизо разработали продукты, соответствующие стандарту NFPA 285, Стандартный метод испытаний на огнестойкость для оценки характеристик распространения огня в сборках наружных ненесущих стен, содержащих горючие компоненты , в многочисленных настенных сборках.
Кроме того, из-за противопожарных характеристик полиизо, для прохождения этого теста не требуются специальные детали заголовков в окнах и проемах.
Кроме того, если здание имеет облицовку из горючих материалов в одних частях и кирпичную в других, XPS не имеет одобренных сборок NFPA 285, в то время как полиизо имеет, поэтому не требует замены материалов в разных частях здания.
Стойкость к растворителям
Как отмечает PIMA, конструкции полых стен часто включают материалы с растворителями на нефтяной основе, такие как клеи, защитные покрытия и гидроизоляция. Такие растворители могут разрушить другие жесткие пенопластовые изоляционные материалы, но не воздействуют на полиизо.
Пример проекта: Средняя школа Manor High School
В быстрорастущем районе города Остин, штат Техас, с 2010 по 2015 год появилось почти 300 000 человек, и этот регион остается одним из 10 лучших по темпам роста в США Независимый школьный округ Manor в пригороде Мэнор, штат Техас, испытывает на себе влияние роста региона Остин, поскольку он готовится удвоить количество студентов в следующие пять лет с 9 000 до 18 000 студентов, сообщает KXAN TV.
Чтобы обслуживать большее число учащихся, округ в 2017 году открыл новую среднюю школу Manor High School в соседнем кампусе в дополнение к существующей средней школе.
Спроектированное Perkins + Will, новое школьное здание имеет полые стены, состоящие из каменной кладки, металлической облицовки и каркаса из металлических стоек с наружным гипсовым покрытием. Одной из проблем, с которой столкнулись архитекторы, было обеспечение непрерывной изоляции внутри полости, а также соответствие требованиям противопожарной защиты согласно NFPA 285.
«Изначально в проекте использовалась изоляция XPS, но ее замена на панели Hunter Xci CG polyiso улучшила тепловые характеристики. и соответствует требованиям NFPA 285», — говорит Даррен Батлер, президент NVLP Materials. «Цена не изменилась при переходе на Xci CG для подрядчика, и все были довольны и соответствовали коду».
Заключение
Помимо строительства каменных полых стен и разделения физического мира на пять «классических элементов», древние греки произвели на свет множество самых известных философов в истории.
