Утепление каркасного дома базальтовыми плитами компанией НСТ СтройСиб

 Фундамент



Ленточный, фундамент (МЗЛФ): высота – 800 мм.; ширина – 500 мм., песчано-гравийная подушка – 200 мм. Армирование арматурой 12 мм. в 4 ряда.
Устройство стен, полов и стропильной системыНесущие конструкции (наружные стены, несущие перегородки), выполняются из газоблока Б3, D500, В2,5. Армированный пояс на каждом этаже дома. Армирование газоблока каждые 3 ряда. Стропильная система выполняется из доски 200 мм. * 50 мм. Сорт пиломатериала — 1-2. Крыша: брусок вентзазора 40 мм. * 50 мм., обрешетка — доска 150 мм. * 25 мм. Пол 1 этажа: монтаж лаг из доски 200 мм. * 50 мм., ОСП 9 мм. снизу лаг, доска 150 мм. * 25 мм. сверху лаг, ОСП 9мм. Пол 2 этажа: лага из доски 200 мм. * 50 мм., ОСП 9 мм. снизу лаг, доска 150 мм. * 25 мм. сверху лаг, ОСП 9 мм. Потолок 2 этажа: лага из доски 200 мм. * 50 мм., ОСП 9 мм. снизу лаг, доска 150 мм. * 25 мм. сверху лаг, ОСП 9 мм. Пиломатериал естественной влажности. Высота 1-го этажа 2,75 м., высота 2-го этажа (мансарда) 2,5 м., у скатов кровли 1,5 м.
ПерегородкиПерегородки, которые не несут нагрузки (не несущие)- выполняются из газоблока толщиной 200 мм. и каркасные перегородки.
Гидро — и пароизоляцияПо стропилам дома укладывается с внешней стороны слой гидроизоляционной мембраны «Изоспан АМ», с внутренней стороны — пароизоляция «Изоспан B».
 ОкнаМеталлопластиковые 5 камерные конструкции Fogel, в кол-ве 7 штук, площадь конструкции 10,5м.кв.
КровляДвускатная крыша; металлочерепица 0,4 мм.; карнизы – профлист либо софиты; торцы кровли – профлист либо софиты. Доборные элементы.
ДвериДверь входная металлическая 1 шт..
ОкнаМеталлопластиковые, 5 камерные конструкции Fogel, в количестве 5 шт.
Площадь конструкций 8,0 м2
УтеплениеПолы первого этажа – 150 мм., потолок второго этажа – 200 мм. На вертикалях и наклонных плоскостях используется базальтовая плита — негорючие, гидрофобизированные, тепло- звукоизоляционные плиты на основе горных пород базальтовой группы типа Технониколь, Rockwool light batts или сходные с ними по характеристикам плиты других производителей.
 ЛестницаДеревянная двухмаршевая с площадкой. Собирается из пиломатериала 200 мм. * 50 мм., 1-2 сорта. (Без шлифовки и окраски)
 ОтоплениеРазводка полипропиленовой, армированной трубы D32 мм. Монтаж алюминиевых радиаторов. Запорные элементы (краны, фитинги)
Разводка двухтрубной системы отопления полипропиленовой, армированной трубы D32мм., и D25мм. Монтаж алюминиевых радиаторов. Монтаж запорных элементов (краны, фитинги). Под каждое окно рассчитывается один алюминиевый радиатор отопления (теплоотдача секции при t =70 С — 190Вт.
ВодоснабжениеРазводка полипропиленовой, армированной трубы D25мм, ко всем сантехническим элементам. Запорные элементы (краны, фитинги)
ЭлектрификацияКабель ВВГнгLS. (медный, оболочка не поддерживает горение) 3*4 (приборы с повышенной энергопотребляемостью), 3*2,5 (розеточная сеть) и 2х1,5 (разводка освещения). Монтаж соединений только в распределительных коробках с помощью винтовых или иных (не сварных) соединений. Пластмассовый электрический щит, автоматы 16А. В каждом помещении по 1 выводу на освещение, 1 выключатель, 2 розетки. Монтаж кабеля производится в гофрированной защитной оболочке.
 КанализацияРазводка канализационной ПВХ трубы D110 мм. и 50 мм., к каждому элементу сантехники
ДополнительноВ данном разделе вы можете заказать любую дополнительную услугу для вашего дома

Утеплитель для каркасного дома базальтовый. Как правильно утеплить дом

Каркасная технология — нововведение в отечественном деревянном домостроении. Такой принцип домостроения родом из Скандинавии. Методика относится к типу малоэтажного строительства. Особой популярностью пользуется на западе, в таких развитых странах, как Финляндия и Германия. Сегодня каркасные здания составляют огромную конкуренцию постройкам из кирпича или бетона.

Содержание статьи:
1.Техническая характеристика утеплителя
2.Принцип крепления утеплителя
3.Нюансы — на что стоит обратить внимание

На первых этапах строительства особое внимание уделяют каркасу и теплоизоляционному слою, потому что главная задача любого здания — сохранить тепло и уют в помещении. Во время стройки, рабочие прикладывают все усилия, чтобы сделать фасад максимально теплым. Утеплитель для каркасного дома базальтовый представляет собой вату, имеющую разную форму и размер. Продается в виде плиты или мата. Он считается одним из лучших материалов для утепления.

Также смотрите — Как построить дом из сип панелей



Базальтовые плиты — универсальный материал, который может служить утеплителем для фасада или фундамента. Этот тип изоляции объединил в себе все лучшие характеристики и является незаменимым предметом, во время строительства каркасного дома. Базальтовая изоляция обладает уникальными качествами, а ее оптимальная структура позволяет минимизировать потери тепла. Материал изготавливается на основе минеральной ваты благодаря этому теплопроводность базальтового утеплителя ниже, чем другие изоляционные материалы. Причина этой феноменальной устойчивости к холоду — состав, в который входят тончайшие волокна, плотно переплетенные между собой. Между волокнами образуются отверстия практически незаметные человеческому глазу, в который задерживается воздух, поэтому плиты обладают низкой теплопроводностью.

Базальтовый утеплитель добился определенного успеха на рынке изоляционных материалов. Не зря все строители каркасных домов отдают ему предпочтение, ведь он обладает рядом преимуществ перед другими утеплителями.

К характеристикам базальтового утеплителя относятся:

  • вещество устойчиво к пожарам и высоким температурам, за счет своего химического состава. Базальтовая изоляция не воспламеняется, поэтому она будет отличной защитой от воздействия высоких температур и огненных повреждений;a
  • нужно добавить, что хоть базальтовая вата обладает одной из самых высоких звукоизоляционных свойств;
  • преимущество минваты — высокая прочность, при своей необычайной легкости;
  • минвата довольна агрессивный материал, поэтому раньше, при строительстве загородных домов, люди обращались за помощью к специалистам, чтобы они сделали изоляцию здания качественно. Сегодня вредность базальтового утеплителя снизилась, но нужно помнить, что он остается таким же химическим соединением, который пагубно влияет на организм человека.



Утепление фасада здания требует больших материальных затрат в итоге получается уютный дом с теплыми стенами. Если ориентироваться на правила европейской технологии строительства, то нужно действовать принципу «лучше в два раза больше». В таком случае слой утеплителя для наружных стен должен достигать 200-250 мм. Минеральная вата в виде панелей прекрасно подойдет для вертикальных поверхностей. Стандартные размеры базальтового утеплителя варьируются от 50 до 100 мм. Необходимо сделать несколько слоев, расположив плиты внахлест, так чтобы шов второго слоя перекрывал шов первого, и так далее. Постройка получит свое бесспорное преимущество, только в том случае, если контур изоляционного слоя получится непрерывным.

Многие специалисты отдают свое предпочтение 50 мм плитам, потому что только тогда можно достигнуть максимальной теплоизоляции помещения, положив материал в несколько слоев.

Утепление деревянного дома базальтовой ватой — идеальный вариант, который позволяет обшить все здание целиком. Прежде чем начать работу с утеплителем, нужно сделать вертикальные стойки, которые прикрепляются к каркасу постройки, с шагом в 60 см. Такое расстояние соответствует ширине стандартной базальтовой плиты. Затем, все щели в каркасе задуваются герметизирующим, потому что потом, после того как уложат несколько слоев теплоизолирующего материала, это будет сделать практически невозможно. Герметиком может служить обычная полиуретановая пена, которая закроет погрешности здания и будет служить клейкой поверхностью на стыках между базальтовым утеплителем и стеной. Очень важно, чтобы поверхность стены была максимально ровная. Тогда утеплитель ляжет плотно, стык встык к стойкам и  будет прилегать всей поверхностью, а не прогибаться без надобности. Последней точкой в установке утеплителя станет пароизоляционный слой.

Когда все стыки будут зафиксированы липкой строительной лентой можно считать, что процесс утепления дома базальтовыми плитами завершен.


Также смотрите — Потолочные перекрытия в частном доме



Изоляционный материал, который укладывался тщательным образом, имеет тенденцию осыпаться, если его не защитить. Поэтому не нужно пренебрегать покупкой пароизоляционного материала, который укладывается поверх, уже имеющегося, слоя утеплителя.

Это несложное действие способно защитить базальтовый утеплитель от нежелательного попадания влаги. Как ни странно, но уже существуют эффективные способы выйти из неприятного положения. Для этого стоит обратить свое внимание на следующие нюансы:

  • верхний, пароизоляционный слой нужен для качественной и эффективной защиты здания от ветра и перепадов температур. Но многие строители пренебрегают этим фактором, не считая его необходимой мерой. Поэтому наиболее передовые разработчики изолирующих материалов оснащают свою продукцию специальной фольгой. Это недостающая деталь позволяет базальтовому утеплителю приобрести новую возможность — парозащиту;
  • опытный застройщик может сделать пароизоляцию самостоятельно, прибегнув к помощи алюминиевой фольги, результат не отличить от заводского материала. Вот только экономичным этот вариант назвать сложно, потому что трудоемкость работы увеличивается в несколько раз.

Плотность утеплителя для стен каркасного дома изовер по нормативам: каменная вата, базальтовый

В процессе проектирования каркасного дома многие задаются вопросом о том, какой именно утеплитель, нужно заложить в стены. В статье вы найдете информацию о плотности различных теплоизолирующих материалов, и ряд характеристик, которые помогут сделать выбор и построить теплосберегающую конструкцию, позволяющую поддерживать комфортную температуру в независимости от времени года.

Оттого насколько теплый дом, зависит уют и эмоциональное состояние всех людей, проживающих в нем. Кроме того, правильная температура в доме, позволяет сохранять здоровье и реже болеть, особенно это важно, если в нем постоянно находятся маленькие дети. Для того чтобы поддерживать комфортную температуру, и при этом не платить огромные деньги за потребляемый энергоноситель, при постройке дома должное внимание нужно уделять утеплителю, закладываемого в стены.

Для разных конструктивных элементов здания показатель плотности для утеплителя должен быть различным. Для наклонной кровли плотность утеплителя должна быть не меньше 30–40 кг/м3. В противном случае теплоизоляция со временем просядет. Для межкомнатных перегородок выбирают утеплитель с плотностью 50 кг/м3, чтобы обеспечить хорошую звукоизоляцию. Для наружного утепления фасада плотность утеплителя для стен каркасного дома может доходить до 80 кг/м3.

Какой плотности должен быть утеплитель для стен каркасного дома и какой утеплитель лучше

Прежде чем начинать подбирать утеплитель, нужно определиться с толщиной стен, она должна быть достаточна, для того чтобы проложить соответствующий слой термоизолирующего материала. В каркасной конструкции размеры стены можно регулировать, подбирая основу каркаса, большей или меньшей толщины.

Важно! Пространство между внешней и внутренней стеной должно совпадать с толщиной утеплителя, для того чтобы не образовывались пустоты воздуха, которые способны нарушить термоизоляционные свойства всей конструкции.

Монтаж утеплителя между стойками каркаса.

В частности, об утеплении каркасного дома можно прочитать тут.

В качестве утеплителя широко используется несколько видов термоизолирующих материалов, которые обладают различными свойствами, своими преимуществами и недостатками. В частности, это:

  1. Пенопласт. Преимущества пенопласта — это его легкость и простота монтажа, невосприимчивость к влаге. Пенопласт выпускается толщиной от 20 до 100 мм. С плотностью 15, 25, 35, 50 кг/м3. Для утепления жилого дома с наружной стороны рекомендована плотность 25 кг/м3 . При небольшой толщине этот материал отлично сохраняет тепло внутри дома, при этом не боится влаги, что очень важно. Если гидро- и пароизоляция смонтированы неправильно, то внутри стен на термоизоляционном слое, появляется точка россы. Разновидностью пенопластового материала является пенополистирол. О том, как правильно провести утепление каркасного дома пенопластом или пенополистиролом можно узнать из соответствующей статьи.
  2. Стекловата. Выпускается как в рулонах, так и в виде небольших плит, это облегчает монтаж на различных поверхностях. В отличие от большинства других материалов обладает высокой огнеупорностью и выдерживает температуру до 450 градусов. В зависимости от назначения и от производителя стекловата выпускается с плотностью 30–220 кг/м3. Причем независимо от уплотнения волокон не меняются показатели звукоизоляции, пароизоляции. Единственное что меняется – это прочность и влагопоглощение.
  3. Каменная – базальтовая вата. Так же как и стекловата выпускается в плитах и рулонах с плотностью 30–220 кг/м3, но так как изготавливается из расплавленных волокон вулканических пород, температуру выдерживает до 1000 градусов как прямого огня, так и непрямого нагрева.
  4. Пенополистирол. В отличие от пенопласта, полистирол для утепления дома, обладает большей плотностью 35 кг/ м3 или 45 кг/ м3. Это не только делает его более прочным материалом, с хорошими показателями сохранности тепла, но и увеличивает звукоизоляционные свойства. Существенным минусом материала является его низкие огнеупорные свойства. Уже при температуре 75 градусов пенополистирол начинает деформироваться и выделять большой объём токсинов в атмосферу. По этой причине использовать его рекомендуют преимущественно при наружном утеплении.

Утеплители большей плотности обычно дороже, чем маленькой. В то же время для качественного утепления лучше выбрать более плотный материал. Соответствие цены и плотности нужно выбирать для каждого конкретного случая индивидуально.

По нормативам

Понятно, что многие нарушают нормативы и во время строительства дома: укладывают утеплитель большей или меньшей плотности и размеров, особенно если строительство ведется самостоятельно. Чтобы построить каркасный дом своими руками и выполнить при этом все необходимые требования, обязательно нужно тщательно изучить вопрос утепления дома. При соблюдении всех требований к постройке каркасной конструкции, выполнении всех нормативов, вполне реально получить постройки с хорошими показателями теплосохранности.

Так, для жилых помещений, согласно последним данным СнИПа, для регионов с низкой температурой в зимний период, например, Урал и Сибирь, толщина термоизолирующего слоя должна быть не менее 200 мм, а плотность не менее 25–35 кг/ м3.

Минимальная толщина и плотность для стен в более теплых регионах составляет 150 мм и 25 кг/ м3, соответственно.

Опытные строители рекомендуют применять утеплитель плотностью не менее 50 кг/м3.

В местах стыков стен и на перекрытиях, пола и потолка, толщину термоизолирующего слоя необходимо увеличивать минимум на 50 мм. Только в таком случае можно рассчитывать на постройку жилья с хорошими термоизоляционными свойствами, которые обеспечат не только сохранность тепла, но и минимальные расходы на потребляемые энергоносители, для его обогрева.

Помимо плотности, нужно соблюсти следующие нормативы:

  1. Пожаробезопасность. Как правило, отмечается буквой Г и цифрами от 1 до 4, которые обозначают степень невосприимчивости к открытому огню. Самые качественные отмечены НГ – негорючие материалы.
  2. Усадка. Для утепления каркасной конструкции нужны материалы с минимальной усадкой.
  3. Поглощение влаги. Влагопоглощение должно быть минимальным, в противном случае материал увеличивает массу и деформируется, либо в его структуре и на поверхности могут образовываться грибковые разрастания.

Каменная вата – плотность

Для того чтобы правильно выбрать плотность каменной ваты, для начала нужно определиться с толщиной термоизоляционного слоя. О том какая нужна толщина утеплителя в каркасном доме, можно узнать из соответствующей статьи. Например, для каменной ваты толщиной 150 мм, плотность должна быть в пределах от 30 до 50 кг/м3.

При большей толщине термоизоляционного слоя плотность может быть уменьшена до 25 кг/м3

Базальтовый утеплитель – плотность

Базальтовая вата, так же как и каменная выпускается в рулонах или плитах, с рекомендованной плотностью для термоизоляционных работ в каркасном доме от 30 до 50 кг/м3. Основное отличие базальтовой ваты от других типов минерального термоизолирующего материала это высокая огнеупорность.

Волокна базальта способны выдерживать до 1000 градусов как воздействия прямого огня, так и косвенного нагрева.

Подходит ли утеплитель Изовер для каркасного дома и какова его плотность

Помимо традиционных утеплителей, современная строительная промышленность предлагает много инновационных решений, например, вспененный полиуретан, экструдированный полистирол или утепление каркасного дома пеноплексом. К относительно инновационным материалам можно отнести и Изовер, который выпускается как в матах, так и в рулонах и относится к группе минеральной ваты.

Изовер маркируется знаком НГ, что обозначает его хорошее сопротивление высоким температурам, а также с плотностью от 11 до 130 кг/м3. Рулонный Изовер и эластичные плиты обладают плотностью от 11 до 19 кг/м3, но для утепления стен каркасной конструкции и тем более пола или потолка нужен более плотный материал, который выпускается в жестких плитах. Специалисты рекомендуют в стены каркасного дома закладывать Изовер плотностью 25 –30 кг/м3, а в пол 35 –50 кг/м3.

Минеральная или каменная вата имеет много различных марок: Роквул, Парок, Изорок, Изобел, Кнауф, Изовер, Урса. Специалисты советуют выбирать Изорок, поскольку у этого утеплителя самая приемлемая цена среди других утеплителей с высокой плотностью.

Учитывая показатели различных теплоизолирующих материалов, можно сделать следующие выводы:

  1. Плотность любого теплоизолирующего материала должна быть не менее 25 –30 кг/м3.
  2. Подбирать стоит материалы с максимальными огнеупорными свойствами.
  3. Особое внимание нужно уделить влагопоглощению, чем оно ниже, тем лучше будут теплоизолирующие свойства материала.



Просмотров: 738

Утепление каркасного дома базальтовой ватой

Каркасными часто называют дешевые сооружения, к которым относятся с особой опаской. Но в реальности по этой технологии возводятся и экономичные, и элитные дома.

Каркасные технологии начали применять в строительстве еще в давние времена. Каркас – это стоечно-балочная конструкция, возводимая из прочного дерева или металла, а стены заполняются недорогими теплоэффективными материалами.

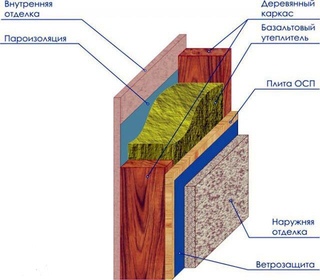

Утеплители, применяемые для каркасных стен, должны обеспечить теплоизоляцию сооружения в соответствии с нормативной документацией, при этом толщина слоя составляет 15 см (цифра определяется с учетом сечения каркаса). Рассмотрим утеплители, соответствующие данным требованиям:

•           Минеральная базальтовая вата. Для условий холодных зон России достаточная толщина 15 см. Данный материал имеет хорошие звукоизоляционные качества. Плиты теплоизолятора должны быть жесткими, чтобы при эксплуатации не усели и не снизилась энергоэффективность стен дома. Самый распространенный утеплитель для каркасных домов – минеральная вата.

•           Вспененный пенополистирол. При использовании материала достаточно слоя от 10 до 12 см. Это чрезвычайно прочный жесткий утеплитель. Его недостаток – выделение при пожаре вредного дыма, поэтому он изолируется обшивкой. Это как раз соответствует общей конструкции каркасных домов. Пенополистирол используется во многих типах щитовых и каркасных домов заводского изготовления.

•           Эковата. Это утеплитель из целлюлозы, достаточная толщина – 20 см. Эковата – однородная масса, по консистенции напоминающая обычную вату. При теплоизоляции стен дома своими руками она засыпается между обшивками или увлажняется и наносится на утепляемую поверхность с помощью специального выдувного оборудования. При использовании влажного метода, материал застывает, плотно схватываясь с конструкциями. Этому способствует наличие в нем лигнина – древесного клея, являющегося естественным связующим. Для уменьшения уровня горючести в эковату добавляются антипирены.

•           Экструдированный пенополистирол используется в качестве дополнительного утепления, толщина слоя – от 3 до 10 см. Он укладывается по наружной обшивке дома для придания максимальной энергоэффективности. Это долговечный, высококачественный материал. Учитывая его высокую стоимость, применяется для утепления каркасных домов премиум-класса.

•           Древесноволокнистая вата. Этот утеплитель подходит для домов, к которым предъявляются повышенные требования к экологичности (толщина – от 16 до 20 см). Он представлен в форме жестких плит, где в качестве связующих тонких волокон целлюлозы используется природная древесная смола.

•           Камышовые плиты и маты – высококачественный экологичный утеплитель. Этот материал начали использовать сравнительно недавно.

Свойства каменноватного утеплителя

Эффективность теплоизолятора для каркасного дома складывается из следующих аспектов: теплоизоляционные свойства, пожарная безопасность, долговечность, простота монтажа и экологичность. Всеми этими качествами обладают плиты из каменной ваты. Это негорючий материал, поэтому для обеспечения высокой пожарной безопасности его используют для теплоизоляции каркасных домов.

Высококачественные плиты из базальтовой ваты не возгораемые, не выделяют пылающих капель и дыма, кроме того, являются хорошей акустической изоляцией. Минераловатный утеплитель гидрофобный, не поглощает влагу, находящуюся в теплом воздухе. Для изготовления этого утеплителя используется габбро и базальт. Горные породы расплавляются при температуре 1400оС, после чего разделяются на волокна. Так получается каменная вата. Теплоизоляционные изделия из данного материала при качественном монтаже и правильной эксплуатации служат без потери первоначальных свойств более 50 лет.

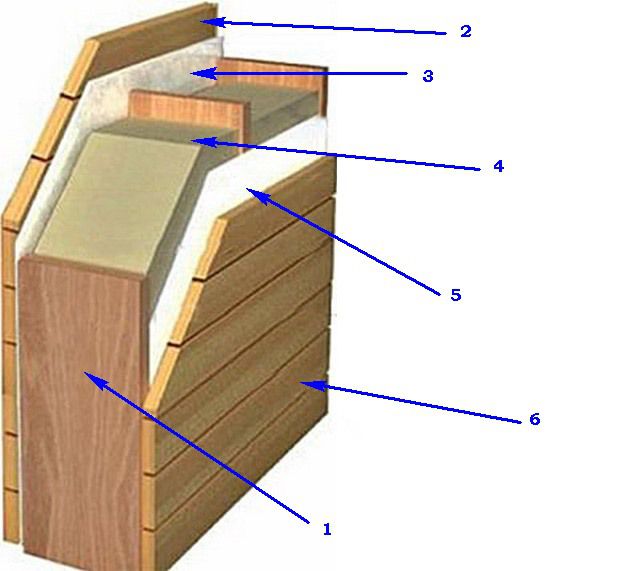

Утеплитель укладывается в каркасную конструкцию плотно к стойкам, чтобы между теплоизоляционными плитами не было зазоров. Для некоторых типов каркасных конструкций требуется ветрозащита и пароизоляция.

Тепловая инерционность каркасных стен

Каркасная стена отличается от других низкой тепловой инерционностью – способностью аккумулировать тепло, а потом постепенно отдавать его. Кирпич и бетон обладают высокой инерционностью, поэтому холодный дом с такими стенами медленно нагревается и так же медленно остывает. В каркасных стенах помимо дерева большую часть массы составляет теплоизоляционный материал, который не накапливает тепло. При включении отопления дом с такими стенами быстро нагревается, так как нет расхода тепла на обогрев стен. Но при этом каркасный дом очень быстро остывает.

Низкую тепловую инерционность не можно отнести ни к положительному, ни отрицательному качеству. Стены с большой инерционностью сглаживаются суточными колебаниями температур в помещении, а в каркасных домах они выражены более сильно. От низкоинерционной стены никогда не исходит холод и сырость. Тепловая инерционность каркасного дома повышается за счет использования железобетонной фундаментной плиты или более массивной отделки (использование двух слоев ГКЛ).

Видео про утепление каркасного дома

Каталоги продукции и инструкции по монтажу ведущих производителей

Изовер

Каталог ISOVER ВентФасад

Каталог ISOVER Классик Плюс

Каталог ISOVER Классик

Каталог продукции ISOVER для Сауны

Каталог продукции ISOVER СкатнаяКровля

Каталог продукции ISOVER ШтукатурныйФасад

Инструкция по монтажу фасадной теплоизоляции

Каталог продукции ISOVER на основе каменного волокна

Каталог продукции ISOVER на основе стекловолокна

Утепление скатных кровель и мансард

Кнауф

Инструкция по монтажу теплоизоляции «Вентилируемый фасад»

Инструкция по монтажу системы теплоизоляции «Скатная кровля»

Каталог профессиональных решений по тепловой, пожарной и звуковой защите зданий

Натуральный утеплитель для частного домостроения, каталог продукции

Новое поколение натуральных безопасных утеплителей от Кнауф

Ursa

URSA теплоизоляция из минерального волокна

Каталог утеплителей Урса – Скатные крыши

Каталог утеплителей Урса – Плоские крыши

Каталог утеплителей Урса – Навесные вентилируемые фасады

Каталог утеплителей Урса – Полы и перекрытия

Каталог утеплителей Урса – Перегородки

Каталог утеплителей Урса – Штукатурные фасады

Каталог утеплителей Урса – Трехслойные наружные стены из камней, блоков и жел

Каталог утеплителей Урса – Каркасные стены и стены из сэндвич-панелей

Каталог утеплителей Урса – Стены подвалов и фундаменты

Какой Должна Быть Плотность Утеплителя Для Стен Каркасного Дома 🛠 Не про каркас

Ответить на вопрос о плотности утеплителя для каркасного дома с одной стороны очень просто, а с другой стороны довольно сложно. Поэтому разделим нашу статью на 2 части. В первой части будет дан короткий ответ. Во второй части буде дан развёрнутый ответ с пояснениями.

Ознакомьтесь с тем из них, который больше соответсвует вашим текущим потребностям::

  • если вам сейчас, по-быстрому нужно купить утеплитель, подходящий для стен каркасного дома и погружаться в тему нет ни времени, ни желания, то прочитайте только раздел «Плотность утеплителя для стен каркасного дома составляет 20-60 кг/м3»
  • если вы хотите подробно узнать о том, как выбрать утеплитель для стен каркасного дома с правильной плотностью, то ответ для вас написан под заголовком «Разная плотность утеплителя для стен каркасного дома: понять и простить»

Плотность утеплителя для стен каркасного дома составляет 20-60 кг/м3

Если вы строите каркасный дом и просто хотите правильно утеплить стены каркасного дома, то, вам достаточно ознакомиться с информацией на сайте компании-производителя. В таблице ниже указаны утеплители от четырёх самых известных производителей, которые они рекомендуют использовать в каркасных домах:

ПроизводительНазвание утеплителя
RockwoolRockwool Лайт Баттс, Rockwool Лайт Баттс Экстра, Rockwool утеплитель, Rockwool Скандик
ISOVERISOVER Лайт, ISOVER Каркасный дом, ISOVER Оптимал, ISOVER Тепло и тихо плита 100 мм, ISOVER Стандарт
ТехноникольРоклайт, Технолайт Экстра, Технолайт Оптима, Технолайт Проф
ParocPAROC eXtra, PAROC eXtra Smart, PAROC eXtra Light, PAROC eXtra Plus

После прочтения таблицы достаточно посмотреть какие утеплители есть в наличии на строительном рынке или в магазине, в которых вы планируете покупать стройматериалы и выбрать те из них, которые вас больше устроят по цене (с учетом доставки) и/или которые вам больше нравятся.

Например, мне больше всего нравятся утеплители Paroc, но, в случае ограниченного бюджета я буду покупать утеплители Технониколь.

Разная плотность утеплителей для стен каркасного дома: понять и простить

Проблема при выборе утеплителя для каркасного дома заключается в том, что производители перестали указывать такой параметр как плотность. От слова совсем. В наибольшей степени это коснулось именно лёгких плитных утеплителей из минеральной ваты.

УтеплительПлотность
Rockwool Лайт Баттсне указано
Rockwool Лайт Баттс Экстра40-50 кг/м³
Rockwool утеплительне указано
Rockwool Скандикне указано
ISOVER Каркасный домне указано
ISOVER Оптималне указано
ISOVER Тепло и тихо плитане указано
ISOVER Стандартне указано
Технониколь Роклайт30-40 кг/м³
Технолайт Экстра30-38 кг/м³
Технолайт Оптима34-42 кг/м³
Технолайт Проф38-46 кг/м³
PAROC eXtra27-33 кг/м³
PAROC eXtra Smartв среднем 31 кг/м³
PAROC eXtra Lightне указано
PAROC eXtra Plusне указано

Я вижу несколько причин этой странной “секретности”:

  • снижение плотности утеплителей вследствие тотальной экономии и повышение качества используемых в производстве волокон,
  • производители не хотят, чтобы их утеплители сравнивали друг с другом только по плотности, в отрыве от других параметров.

Следует отметить, что экономия и повышение качества используемых в производстве волокон напрямую связаны друг с другом.

Давайте вспомним, что такое плотность утеплителя и постараемся разобраться в том, насколько этот параметр важен применительно к утеплителям для стен каркасного дома.

Что такое плотность

Плотность — это отношение массы утеплителя к его объему, другими словами — вес одного кубического метра утеплителя или иначе вес волокон утеплителя в одном кубическом метре. Хочу отдельно отметить, что в определении плотности имеется ввиду именно вес волокон, а не их количество.

Если разобраться, то утеплители, используемые для утепления конструкций каркасного дома (стен, пола, кровли) работают в условиях, когда на них не оказывается никаких существенных механических нагрузок. Минеральная вата просто вставляется в распор между стойками каркасной стены, между лагами пола, между стропилами. В дальнейшем минвата защищена от каких либо нагрузок и внешних воздействий фасадом, чёрным полом, кровельным материалом, отделкой и т. д.

В такой ситуации плотность утеплителя не так уж и важна и отходит на второй план, уступая место например упругости. Главное, чтобы при снижении плотности утеплителя не ухудшался его главный параметр – теплопроводность.

Очевидно, что в настоящий момент производители утеплителей имеют возможность производить всё более и более тонкие волокна из которых потом формуется утеплитель. Тонкие волокна с одной стороны приводит к уменьшению массы утеплителя в расчёте на кубический метр (что и является плотностью), а с другой стороны не увеличивают теплопроводность утеплителя (высокие теплозащитные свойства утеплителя сохраняются).

Это как в пуховиках: при одинаковой толщине и количестве пуха, один из них может “согревать” лучше другого только потому, что в нём использован более качественный, более “пушистый” пух. Это сравнение кажется банальным, но оно позволяет понять происходящие сейчас в производстве минеральных утеплителей изменения. Так что, стоит согласиться с тем, как видят ситуацию производители утеплителей, предлагая перестать следить за плотностью утеплителей для каркасных домов и сосредоточится на одном главном параметре – теплопроводности. И такую позицию вполне можно “понять и простить”.

Сайтовладелец

Главный практик и теоретик этого сайта

Задать вопрос

На 90% сайтов и форумов продолжает процветать миф о полезности и необходимости использования при утеплении каркасных домов минеральной ваты высокой плотности (более 60 г/м3). Главными аргументами, которые используют горе-строители и примкнувшие к ним теоретики являются следующие:
1) минеральная вата высокой плотности не сминается после установки и следовательно дольше служит,
2) в минеральной вате большой плотности содержится больше материала, а значит она теплее.
Эти аргументы аргументами не являются и говорят лишь о полном непрофессионализме и некомпетентности тех, кто их использует. В правильно спроектированном каркасном доме с правильно установленными стойками, лагами и стропилами (расстояние между ними должно быть правильным) минеральный утеплитель монтируется враспор. Таким образом утеплитель держит между стойками (и тп) себя сам, а не опирается одним из своих торцов на «пол» или на нижерасположенную плиту утеплителя. Как уже говорилось выше в статье, в каркасном доме на утеплитель не оказывается никаких механических нагрузок и воздействий, утеплителю не от чего сминаться или сползать. Это во-первых.
Во-вторых. Количество материала, а конкретно вес материала утеплителя в плите не имеет прямого отношения к его теплозащитным свойствам. В минеральной вате полостей с воздухом должно быть больше, а не толстых и тяжёлых волокон. Подробнее можно прочитать здесь.
Минеральная вата высокой плотности нужна исключительно там, где на неё оказывается механическое воздействие: при внешнем утеплении стен с последующим нанесением на утеплитель штукатурки или например под плавающим полом. Для таких конструкций она и создавалась. Мне нравится7Не нравится3

про утеплитель, пароизоляцию и вентиляцию в каркасном доме

Какой утеплитель использовать, нужна ли пароизоляция и вентиляция в каркасном доме

Резка

Утеплители в матах и рулонах

Производство утеплителя, будь то базальтового, минераловатного, стекловатного происходит следующим образом: в печи, где температура достигает примерно 1500 ºС, из горных пород получают огненно-жидкий расплав, который затем вытягивают в волокно различными способами. Далее, после процесса волокнообразования, вводится связующее путём распыления связующего на волокна.

Основа и связующее

С основой все более-менее понятно, т.е. в случае с базальтом — это камень (а именно изверженные породы габбро-базальтовой группы), и в основном качество основы влияет на водостойкость. В случае с минеральной ватой — расплав стекла. Шлаковая вата из расплава доменного шлака.

Нас больше волнует связующее. В основном используется синтетическое (или комбинированное) связующее — на основе формальдегида. С одной стороны, обеспечивает наименьшую теплопроводность, с другой стороны — вредно для здоровья.

Минераловатные, базальтовые и шлаковые ваты как правило не горят, и наиболее плотные более устойчивы к воде. Но также содержат большее количество формальдегида. Он также содержится, например, и в мебели. При строительстве каркасного дома использование утеплителя с участием формальдегида сильно влияет на экологию в доме, т.к. все стены на 80% состоят из утеплителя. Нельзя использовать утеплители для фасада для утепления каркаса или внутреннего утепления.

Мы заботимся о здоровье и хотим, чтобы наш каркасный дом был домом, в котором приятно находиться.Мы советуем использовать утеплитель для стен наименьшей плотности, но достаточной для установки в полость стены плотностью 35-50кг/м3. Кроме того, утеплитель должен быть одобрен для использования в жилых помещениях.

Для стен нужно использовать утеплитель в матах, а для перекрытий в рулонах. Лучше использовать утеплитель толщиной 5см, так чтобы следующий слой перекрыл стык предыдущего слоя. Резать удобно обычным строительным ножом.

Насыпные утеплители

Например: эковата, керамзит и др.

Здесь достаточно указать, что наилучший утеплитель — эковата. Подробнее.

Влажность

Минераловатный и другие виды утеплителей, теряющие свои свойства при повышенной влажности, требуется оградить от попадания влажности и влажного воздуха жилого помещения. Для этого подойдет плотная армированная пароизоляционная пленка, которая не боится морозов и не порвется во время монтажа

Утепление фольгированной пленкой

Можно использовать фольгированную пленку, отражающую инфракрасное излучение, это отличная дополнительная теплоизоляция, однако дорога в цене. Все стыки и выводы любых коммуникаций через пароизоляционную пленку требуется изолировать специальным скотчем. Это важный момент.

Нельзя использовать пленки А класса (гидроветрозащита)внутри помещения. Они не предотвратят появление повышенной влажности

Наши рекомендации по выбору?

  • Мы советуем использовать утеплители: Кнауф, Эковер, Изовер, разрешенные для внутренних работ
  • для перекрытий советуем использовать Эковату
  • Утеплитель должен соответствовать классу качества для использования внутри жилых помещений, перед покупкой обязательно проверьте сертификаты

Как построить силовой каркас здания, чтобы утеплитель не просел

Ответ в унификации стройматериалов и соответствии СНиП

Строительство каркасных домов по канадской технологии (российский СНиП скопирован

Теплоизоляция от Рона Куртуса

SfC Home> Физика> Тепловая энергия>

Рона Куртуса (редакция 14 ноября 2014 г.)

Теплоизоляция — это метод предотвращения передачи тепловой энергии от одной области к другой. Другими словами, теплоизоляция может поддерживать тепло в замкнутом пространстве, таком как здание, или сохранять внутреннюю часть контейнера холодной.

Тепло передается от одного материала к другому за счет теплопроводности, конвекции и / или излучения.Изоляторы используются для минимизации этой передачи тепловой энергии. В области изоляции дома R-value является показателем того, насколько хорошо изолирует материал.

Вопросы, которые могут у вас возникнуть:

  • Где используется теплоизоляция?
  • Как работает изоляция?
  • Что такое R-значение?

Этот урок ответит на эти вопросы. Полезный инструмент: Конвертация единиц



Где используется теплоизоляция

Если у вас есть объект или область, имеющая определенную температуру, вы можете не допустить, чтобы этот материал становился такой же температуры, как и соседние материалы.Обычно это делается с помощью теплоизоляционного барьера.

Например:

  • Если на улице холодно, вы можете защитить свою кожу, надев одежду, которая защищает от холода и тепла тела.
  • Если в вашем доме летом внутри прохладный воздух, вы можете предотвратить повышение температуры до уровня горячего воздуха снаружи, хорошо изолировав дом.
  • Если у вас есть горячий напиток, вы можете не допустить, чтобы он стал комнатной температуры, поместив его в термос.

В любом месте, где есть материалы с двумя сильно разными температурами, вы можете захотеть установить изолирующий барьер, чтобы предотвратить повышение температуры одного материала от другого. В таких ситуациях стараются минимизировать передачу тепла от одной области к другой.

Как работает изоляция

Изоляция — это барьер, который сводит к минимуму передачу тепловой энергии от одного материала к другому за счет уменьшения эффектов проводимости, конвекции и / или излучения.

Изоляционные материалы

В основном изоляция используется для предотвращения передачи тепла. В некоторых случаях радиация является фактором. Очевидно, что хороший изолятор — плохой проводник.

Менее плотные материалы — лучшие изоляторы. Чем плотнее материал, тем ближе расположены его атомы. Это означает, что передача энергии от одного атома к другому более эффективна. Таким образом, газы изолируют лучше, чем жидкости, которые, в свою очередь, изолируют лучше, чем твердые тела.

Интересным фактом является то, что плохие проводники электричества также являются плохими проводниками тепла.Дерево — лучший изолятор, чем медь. Причина в том, что металлы, проводящие электричество, позволяют свободным электронам перемещаться по материалу. Это улучшает передачу энергии от одной области металла к другой. Без этой способности материал — например, дерево — плохо проводит тепло.

Изоляция от проводимости

Проводимость возникает, когда материалы, особенно твердые, находятся в прямом контакте друг с другом. Атомы и молекулы с высокой кинетической энергией сталкиваются со своими соседями, увеличивая энергию соседа.Это увеличение энергии может проходить через материалы и от одного материала к другому.

от твердого до твердого

Чтобы замедлить передачу тепла от одного твердого тела к другому за счет теплопроводности, между твердыми телами помещают материалы с плохой проводимостью. Примеры включают:

  • Стекловолокно и воздух не являются хорошими проводниками. Вот почему пучки неплотно уложенных прядей из стекловолокна часто используются в качестве изоляции между внешними и внутренними стенами дома.
  • Проводящее тепло не может пройти через вакуум.Поэтому у термоса есть вакуумированная подкладка. Этот тип тепла не может передаваться от одного слоя к другому через вакуум термоса.
Газ — твердое вещество

Чтобы замедлить передачу тепла между воздухом и твердым телом, между ними помещен плохой проводник тепла.

Хорошим примером этого является размещение слоя одежды между вами и холодным наружным воздухом зимой. Если холодный воздух попадет на вашу кожу, она понизит ее температуру.Одежда замедляет потерю тепла. Кроме того, одежда предотвращает отвод тепла от тела и его потерю для холодного воздуха.

От жидкого до твердого

Точно так же, когда вы плаваете в воде, холодная вода может снизить температуру вашего тела за счет теплопроводности. Вот почему некоторые пловцы носят резиновые гидрокостюмы для защиты от холодной воды.

Изоляция от конвекции

Конвекция — это передача тепла при движении жидкости. Поскольку воздух и вода плохо проводят тепло, они часто передают тепло (или холод) своим движением.Пример тому — печь с вентилятором.

Изоляция от теплопередачи за счет конвекции обычно выполняется путем предотвращения движения жидкости или защиты от конвекции. Ношение защитной одежды в холодный ветреный день предотвратит потерю тепла из-за конвекции.

Изоляция от излучения

Горячие и даже теплые предметы излучают инфракрасные электромагнитные волны, которые могут нагревать предметы на расстоянии, а также сами терять энергию. Изоляция от передачи тепла излучением обычно выполняется с помощью отражающих материалов.

Бутылка-термос не только имеет вакуумную подкладку для предотвращения теплопередачи за счет теплопроводности, но также сделана из блестящего материала для предотвращения передачи тепла излучением. Излучение от теплой пищи внутри термоса отражается обратно в себя. Излучение от теплого внешнего материала отражается, чтобы предотвратить нагревание холодных жидкостей внутри бутылки.

R-ценность

R-значение материала — это его сопротивление тепловому потоку и показатель его способности к теплоизоляции.Он используется как стандартный способ определить, насколько хорошо материал будет изолировать. Чем выше значение R, тем лучше изоляция.

Определение

R-значение является обратной величиной количества тепловой энергии на площадь материала на градус разницы между внешней и внутренней стороной. Единицы измерения R-значения:

(квадратный фут x час x градус F) / БТЕ в английской системе и

(квадратных метров x градусы C) / ватт в метрической системе

Стол

Изоляция для дома имеет R-значения обычно в диапазоне от R-10 до R-30.

Ниже приводится список различных материалов с английским значением R-value:

Материал

R-значение

Сайдинг из твердой древесины (толщиной 1 дюйм)

0,91

Гонт черепица (внахлест)

0,87

Кирпич (4 дюйматолстая)

4,00

Бетонный блок (заполненные стержни)

1,93

Ватин из стекловолокна (толщиной 3,5 дюйма)

10,90

Ватин из стекловолокна (толщиной 6 дюймов)

18,80

Плита из стекловолокна (толщиной 1 дюйм)

4.35

Целлюлозное волокно (толщиной 1 дюйм)

3,70

Плоское стекло (толщиной 0,125 дюйма)

0,89

Изоляционное стекло (0,25 дюйма)

1,54

Воздушное пространство (толщина 3,5 дюйма)

1.01

Свободный застойный воздушный слой

0.17

Гипсокартон (толщиной 0,5 дюйма)

0,45

Обшивка (толщиной 0,5 дюйма)

1,32

Справочник по гиперфизике Государственный университет штата Джорджия

Значение R пропорционально толщине материала. Например, если вы удвоили толщину, значение R удвоится.

Сводка

Используется теплоизоляция, которая сводит к минимуму теплопередачу во многих повседневных ситуациях.Это достигается за счет уменьшения эффектов проводимости, конвекции и / или излучения. Значение R является эталоном измерения этой изоляции.


Изолируйте себя от негативных мыслей


Ресурсы и ссылки

Полномочия Рона Куртуса

Сайты

Тепловая масса и R-показатель — Новости экологического строительства, апрель 1998 г.

Физические ресурсы

Книги

Лучшие книги по теплоизоляции


Вопросы и комментарии

Есть ли у вас какие-либо вопросы, комментарии или мнения по этой теме? Если это так, отправьте свой отзыв по электронной почте.Я постараюсь вернуться к вам как можно скорее.


Поделиться страницей

Нажмите кнопку, чтобы добавить эту страницу в закладки или поделиться ею через Twitter, Facebook, электронную почту или другие службы:


Студенты и исследователи

Веб-адрес этой страницы:
www.school-for-champions.com/science/
Thermal_insulation.htm

Пожалуйста, включите это как ссылку на свой веб-сайт или как ссылку в своем отчете, документе или диссертации.

Авторские права © Ограничения


Где ты сейчас?

Школа чемпионов

Физические темы

Теплоизоляция

Свойства базальтового волокна | basaltfiberworld

Механические свойства

Базальтовое волокно схоже со стекловолокном с удельным весом 2,6 г / м 3 , однако характеризуется на 20% более высокими механическими свойствами, такими как прочность на разрыв и сжатие, жесткость, модуль упругости и отличная стойкость к химической среде.Базальтовые волокна обеспечивают на 10% большее поглощение электромагнитного излучения и поглощение сил. Кроме того, базальтовые волокна отличаются отличной устойчивостью к УФ-излучению, коррозии и органическим воздействиям.

Более низкий коэффициент теплового расширения и более высокая рабочая температура, чем у стекловолокна, позволяют использовать базальтовые волокна в инновационных сэндвич-конструкциях с углеродным волокном, особенно при производстве нагревательных форм. Под воздействием высокой температуры не возникает расслоений отдельных слоев, что делает эти сэндвич-конструкции более прочными и долговечными.

Базальтовые волокна и изделия из базальтовых волокон также предоставляют очень хорошие возможности для значительного сокращения количества материалов, не подлежащих вторичной переработке, и позволяют снизить затраты на переработку. По результатам LCA-Assessment базальтовые волокна показывают значительно лучшие результаты, чем стеклянные или углеродные волокна.

Национальные директивы

по автомобилям с истекшим сроком службы настоятельно рекомендуют производителям автомобилей использовать принципы управления сроками эксплуатации при разработке и производстве автомобилей. Чтобы выполнить эти рекомендации, производители автомобилей должны искать новые «зеленые» материалы, которые могли бы помочь им соответствовать экологическим требованиям и обеспечить максимальную переработку, когда автомобили достигают стадии окончания срока службы.

Диаметр моноволокна, мкм 10 13 17
Испытание на растяжение согласно ASTM D-3822 (сухое волокно), предел прочности, мН / текс ≥ 700 ≥ 650 ≥ 600
Испытание на растяжение по ASTM D-2343 (прядь, пропитанная эпоксидной смолой), предел прочности, МПа 3200 3100 2900
Испытание на растяжение согласно ASTM D-2343 (прядь, пропитанная эпоксидной смолой), модуль упругости, ГПа 90-94 88-92 86-90
Испытание на растяжение по ASTM D-2101 (базальтовая мононить), предел прочности, МПа 4300 4200 4000
Испытание на растяжение согласно ASTM D-2101 (базальтовая мононить), модуль упругости, ГПа 95 93 92

Изменение прочности на разрыв при нагревании

Температура Изменение прочности на разрыв
+ 20 ° C 100%
+ 200 ° С 95%
+ 400 ° С 80%

Температурный рабочий диапазон

Диапазон плавления 1460-1500 ° С
Температура кристаллизации 1250 ° С
Температура спекания 1050 ° С
Теплопроводность, Вт / (м • К) 0,031-0,038

Продолжительность тепловой нагрузки
Постоянный От -260 до +400 ° C
(1) Этап 1: аморфное волокно с проклейкой на поверхности волокна до +200 ° C
(2) Этап 2: обжиг проклейки (10-15 минут), аморфное волокно От +200 до +350 ° C
(3) Этап 3: аморфное волокно без проклейки на поверхности волокна От +350 до + 400 ° C
Кратковременный (несколько минут) От +400 до +850 ° C
(4) Этап 4: переход FeO в Fe2O3 и начало кристаллизации Fe2O3.Волокно становится все менее аморфным и все более хрупким От +400 до +850 ° C
Кратковременный (несколько секунд) От +850 до +1250 ° C
(5) Этап 5: весь Fe2O3 находится в кристаллической форме, материал чрезвычайно хрупкий, его механические свойства чрезвычайно плохие, но без напряжения и вибрации он продолжает работать как теплоизоляция довольно хорошо От +850 до +1050 ° C
(6) Этап 6: температура спекания от +1050 до +1250 ° C

Химическая стабильность

CemFIL Базальт E-Стекло
Невесомость при 3-часовом кипячении в воде 0,2%
Невесомость при 3-часовом кипячении в насыщенном растворе цемента (pH 12,9) 0,15% 0,35% 4,5%
Невесомость при 3-часовом кипячении в 2н растворе HCl (соляной кислоты) 2-7% 38,5%
Невесомость при 3-часовом кипячении в 2н растворе NaOH (гидроксид натрия) 6%
Невесомость через 30 минут и через 180 минут в h3SO4 (серная кислота) 2% и 6% 14% и 22%

Сравнение механических свойств

Недвижимость Сплошной базальт Стекло E-Glass S-стекло Углерод Арамид
Плотность (г / см³) 2.6- 2,8 2,5 — 2,6 2,5 1,8 1,5
Прочность на растяжение (МПа) 4100–4840 3100–3800 4020–4650 3500–6000 2900–3400
Модуль упругости (ГПа) 93,1 — 110 72,5 — 75,5 83 — 86 230–600 70–140
Удлинение при разрыве 3.1 4,7 5,3 1,5 — 2,0 2,8 — 3,6
Максимальная рабочая температура ° C 600 380 300 500 250

Прочность на разрыв тканей из базальтового волокна

Условия испытаний
Смола: L20 Жестче: EPH 161 Температура: 20 ° C

Ткань Граммаж Слои Толщина Центровка Прочность на разрыв Модуль упругости Удлинение
Обычная 150 г / м 2 1 0,17 мм 0 ° 250 МПа 12200 МПа 1,7%
Обычная 150 г / м 2 1 0,17 мм 45 ° 160 МПа 361 МПа 21%
Саржа 200 г / м 2 1 0,20 мм 0 ° 430 МПа 12500 МПа 2,7%
Саржа 220 г / м 2 1 0,15 мм 0 ° 315 МПа 15000 МПа 1,8%
Саржа 160 г / м 2 1 0,15 мм 0 ° 290 МПа 15500 МПа 2%
Твил 160 г / м 2 1 0,15 мм 45 ° 95 МПа 1724 МПа 15%

SIC — Тест

Испытания на сопротивление старению ровницы в бетонной матрице проводились в соответствии с DIN EN ISO 2062 и DIN EN 14649 (SIC).Результаты показывают, что наши ровинги из базальтового волокна BR130.2400.12RAA, BR170.240013RAA и BR170.240042RAA находятся в верхней группе и почти даже после старения достигают показателей устойчивых к щелочам стекловолокон.

Для получения дополнительной информации обращайтесь по адресу [email protected]

Нравится:

Нравится Загрузка …

Теплоизоляция | Cabot Corporation

Обладая самой низкой теплопроводностью на рынке, добавки для аэрогелевых покрытий революционизируют подходы к управлению температурным режимом в отрасли.

Обладая непревзойденными характеристиками в качестве изоляционной добавки, наш аэрогель ENOVA ® является основой нового класса теплоизоляционных покрытий. Эти продукты решают давние проблемы в области энергоэффективности, безопасного прикосновения и контроля конденсации, при этом они приклеиваются к поверхности подложки, что значительно снижает вероятность коррозии под изоляцией (CUI).Как показано на фотографии (справа), в попытке контролировать образование конденсата на резервуарах для воды и связанных с ними трубопроводах инженеры выбрали Aerolon, инновационную систему теплоизоляционного покрытия от Tnemec с аэрогелем Cabot.

Энергоэффективность

При работе с проводящими поверхностями большинство потенциальных преимуществ, которые могут быть получены с помощью изоляции, исходит от первого очень тонкого слоя защиты. Обладая превосходным сопротивлением тепловому потоку, покрытия из высоконагруженного аэрогеля обладают способностью значительно снижать потери тепла за счет доли дюйма покрытия.При тепловом моделировании (3EPlus) и вспомогательных испытаниях покрытия на основе аэрогеля показали снижение более чем на 50% мощности, необходимой для поддержания температуры в нагретых резервуарах с покрытием всего лишь 150 мил (0,150 дюйма).

Безопасное прикосновение

При включении в систему защитных покрытий на ощупь продукты из аэрогеля ENOVA могут помочь предотвратить контактные ожоги и обеспечить гибкость продукта, необходимую для эффективного покрытия потенциально сложных поверхностей. При составлении формулы с высокой толщиной сухой пленки (DFT) на один слой существует возможность нанесения одного или двух слоев для обеспечения «безопасной на ощупь» поверхности в соответствии с рекомендациями Управления по охране труда (OSHA).Благодаря преимуществам, обеспечиваемым добавками аэрогеля в нашем широком спектре установленных приложений, обеспечивающих безопасное прикосновение, легко понять, почему наш аэрогель ENOVA зарекомендовал себя как лучшее решение для добавок к теплоизоляционным покрытиям.

Контроль конденсации

Когда температура поверхности опускается ниже точки росы, вскоре образуется конденсат и повреждение от влаги. Покрытия, наполненные частицами нашего аэрогеля, могут резко изменить температурный профиль подложки, на которую они наносятся, часто сохраняя температуру поверхности покрытия выше точки, в которой будет конденсироваться вода.Для существующих конструкций с запотевающими поверхностями или новых проектов, где потоотделение будет проблемой, покрытия на основе аэрогеля предоставляют новый вариант контроля конденсации.

Варианты утепления пола

Варианты утепления пола

Тип используемой изоляции пола будет зависеть от того, является ли пол бетонной плитой или подвесным полом из деревянных каркасов.

На этой странице:

  • Изоляция полов с деревянным каркасом
  • Изоляция полов из бетонных плит

Полы с деревянным каркасом обычно утепляются полистирольными плитами или листовой изоляцией из стекловаты (стекловолокна), шерсти, полиэстера, смеси шерсти и полиэстера , и минеральная вата.

Полы из бетонных плит обычно утепляются полистироловыми плитами.

Информацию о характеристиках, долговечности и экологических свойствах каждого материала см. В нашей информационной брошюре по изоляционным материалам (PDF) и в разделе материалов на этом сайте.

Изоляция деревянных подвесных полов

Изолируйте подвесные деревянные полы, используя:

  • стекловату (стекловолокно), листы шерсти или полиэстера, помещенные между балками пола и надежно закрепленные или закрепленные на месте. Для очень незащищенных черных полов защитите изоляцию, прикрепив листовой облицовочный материал к нижней стороне балок. Убедитесь, что изготовитель полистирольных панелей
  • , вставленных между балками перекрытия, рекомендует использовать под полом специальные изоляционные материалы.
Изоляция из полистирола между балками

Плиты из пенополистирола между балками обеспечивают умеренную стоимость изоляции. Полистирол должен плотно прилегать к нижней стороне пола и должен плотно прилегать между балками без зазоров.

Подвесной деревянный пол с объемной изоляцией и облицовкой

Для открытых черновых полов необходимо использовать листовой облицовочный материал, такой как фанера, древесноволокнистая плита или фиброцемент, чтобы защитить изоляцию.

Вариант композитной изоляции пола

Композитная конструкция дает более высокие показатели эффективности, чем отдельные материалы, и, как правило, более чем соответствует минимальным требованиям Кодекса.

Приемлемое решение h2 / AS1 больше не допускает использование фольгированной изоляции (с 1 января 2017 г.).

Изоляционная бетонная плита первого этажа

Изолируйте под бетонной плитой на земле, поместив непрерывный слой пенополистирола (EPS) класса S толщиной не менее 50 мм поверх влагонепроницаемой мембраны перед заливкой плиты.Однако, если не используется термический разрыв или изоляция по периметру, это только повысит R-значение примерно на R0,2. Изоляция периметра плиты более важна, чем нижняя сторона плиты, так как большая часть потерь тепла от плиты происходит по краям между воздухом и землей.

BRANZ исследовал изоляцию по периметру как для обычных плит, так и для фундаментов вафельных плит. Для изоляции был выбран экструдированный полистирол (XPS), так как он уже давно успешно используется в этом приложении.Снаружи полистирол был защищен серым листом ПВХ толщиной 3 мм.

В зависимости от обстоятельств, сочетание нижней плиты с изоляцией краев плиты может привести к повышению тепловых характеристик плиты на 100% или более. Изоляция по периметру может значительно повысить энергоэффективность.
Значительное улучшение тепловых характеристик может быть достигнуто при R-значении изоляции по периметру менее 1,0. Даже значение R 0,8 (достижимое с XPS 25 мм) по-прежнему обеспечивает разумное улучшение тепловых характеристик.См. Отчет об исследовании BRANZ SR352 для получения более подробной информации.

Тепловой разрыв по периметру плиты перекрытия, между краем плиты и фундаментом, значительно увеличивает R-значение. В более старых деталях использовалась деревянная полоса, но в бюллетене BRANZ 576 Изоляция кромок бетонных плит перекрытия показывает новую деталь, которая включает полосу XPS толщиной 10 мм со значением R 0,25. Причина изменения состоит в том, чтобы свести к минимуму возможность дифференциального движения в стыке между плитой и фундаментной стеной при землетрясении.Это достигается за счет ограничения толщины термического разрыва до 10 мм (вместо 45 мм при использовании древесины).

Изоляция бетонной плиты на земле

Лента XPS, используемая в качестве термического разрыва на краю плиты. Щепку нужно будет прижать к арматуре между плитой и фундаментной стеной. После установки заполните все щели расширяющейся пеной.

Определение требований к изоляции под плитой

Согласно методу расписания расчета R-значений в NZS 4218, минимальное требование R-значения пола для всех климатических зон и типов стен составляет R1.3. Для пассивного дизайна рекомендуется достижение более высокого R-значения — используйте R1.9 (это минимальное R-значение, необходимое для теплого пола) как минимум.

h2 / AS1 вносит поправку в NZS 4218 таким образом, что бетонные плиты на первом этаже считаются достигающими конструктивного R-значения R1.3, если более высокое значение не обосновано расчетами или испытаниями.

Когда требуемое значение R превышает R1,3, в случае плит, в которые встроены системы отопления, значение R конструкции должно быть установлено расчетом или физическими испытаниями.

Расчет R-значения под плитой сложен из-за зависимости R-значений от теплопроводности грунта под различными частями плиты, т.е. термическое сопротивление наибольшее в центре плиты и, по крайней мере, по периметру из-за разная длина путей теплового потока к внешней стороне плиты. Расчет зависит от:

  • соотношения площадь / периметр перекрытия
  • теплопроводности грунта под плитой
  • толщины внешних стен.

Например, минимальные требования к изоляции под плитой могут быть выполнены следующим образом:

  • Если отношение площади плиты к периметру больше 1,9, изоляция из пенополистирола (EPS) по периметру 1,2 м x 50 мм и отсутствие теплового разрыва с стена толщиной 90 мм даст R-значение R1,3 (стена толщиной 140 мм даст более высокое R-значение R1.4).
  • Если отношение площади плиты к периметру составляет 1,3 и имеется термический разрыв, то для стены толщиной 90 мм значение R будет равно R1,3.
  • Если полная изоляция под плитой установлена ​​из пенополистирола толщиной 50 мм или 100 мм со встроенным тепловым разделителем, значение R будет намного выше минимального требования.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
