Выбор фундамента для каркасного дома

С точки зрения ценовой характеристики фундаменты обычно делят на 2 категории: дорогие или дешевые.

При выборе того или иного типа фундамента большая часть людей, не профессионалов в строительстве, руководствуются критериями выбора такими как «могу себе позволить дорогой монолитный фундамент» или «нет, только свайный, мы ограничены по бюджету». Логика понятна — в лишние кредиты никому влезать не хочется.

Выбор того или иного типа фундамента зависит в первую очередь от особенностей почвы, глубины залегания грунтовых вод, уклона участка. Также от конструкционных особенностей будущего дома, например, теплые ли полы на первом этаже. Так как речь идет о легком каркасном доме, вес конструкции минимален и расчет по этому критерию второстепенный. Тип фундамента определяют на основании сочетания этих факторов, а цена уже следствие этого выбора.

Критерии «особенности почвы» и «глубина залегания грунтовых вод» важен!

В большей части Подмосковья почвы — глины, суглинки, супеси (в зависимости от процентного соотношения песка/глины).

Уровень грунтовых вод высокий. Как следствие, в таких грунтах при замерзании возникают силы морозного пучения (вода в глине при замерзании расширяется). Объем условного 1 м3 глинистого грунта увеличивается в объеме, причем неравномерно. Неравномерность возникает из-за разной плотности почвы — соотношение глина/песок и данном месте не равно этому соотношению в объеме рядом. Эти сведения дают нам понимание, что зимой поверхность почвы на участке будет подниматься и деформироваться волнообразно. И где деформация будет больше, где меньше, никто не знает.

С песчаными почвами проще — такие почвы не пучинистые. Но нужно обязательно узнать состав почвы хотя бы на 1,7 метра вглубь и уровень грунтовых вод. Поскольку наличие песка в верхних слоях не гарантирует его наличие ниже. Возможна такая ситуация: сверху песок, ниже твердые глины (водоупор), следствие- уровень грунтовых вод высокий, песок обводнен. Фундамент, заложенный в такой грунт, оказывается в воде и также подвержен действиям сил морозного пучения.

Неравномерные деформации почвы в следствии морозного пучения приводят к:

растрескиванию монолитного фундамента
сложности с открыванием дверей и окон в доме из-за перекоса проемов
образованию щелей в стыках

Как этого избежать

Конструкторы решают подобные проблемы двумя способами: делать опирание фундамента ниже глубины промерзание грунтов или создавать конструкцию, которая будет работать как единое целое — подниматься или опускаться вместе с грунтами, не разрушаясь.

К фундаментам, которые закладываются ниже глубины промерзания относятся:

Винтовые металлические сваи
Ленточный монолитный фундамент с отметкой ниже глубины промерзания
Буронабивной с высоким монолитный ростверком

К фундаментам, которые работают как единая конструкция, относятся:

Монолиная плита
Ленточный мелкозаглубленный фундамент.

Стоит напомнить, что речь идет о легких каркасных конструкциях, поэтому несущая способность опорных грунтов как критерий к выбору фундамента не рассматривается.

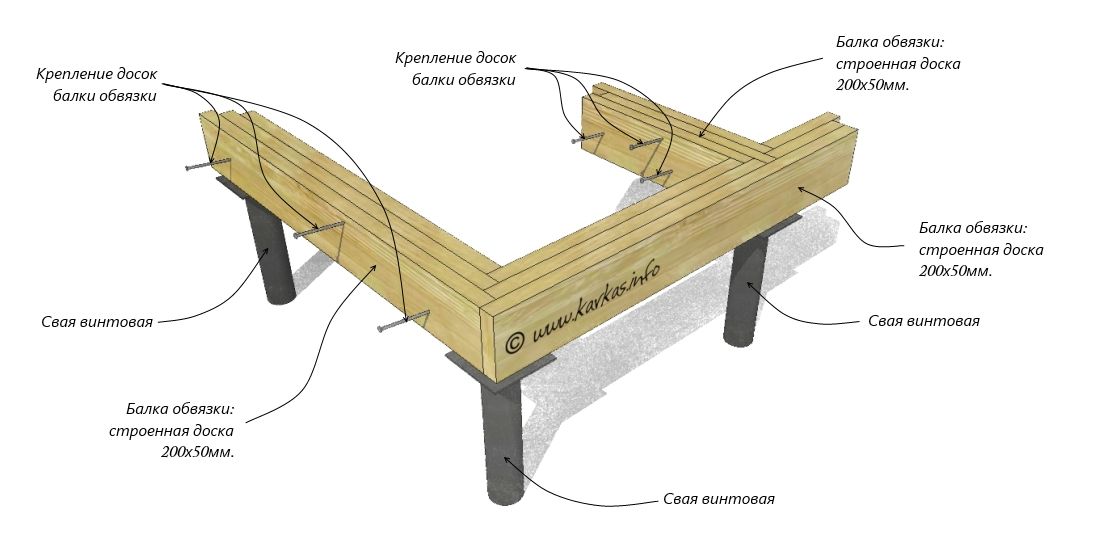

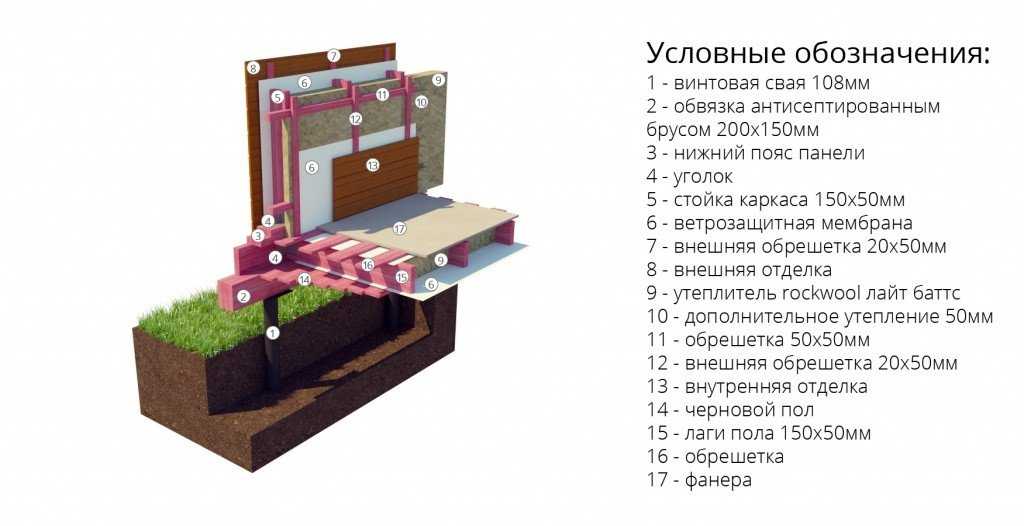

Винтовые металлические сваи

Лучший фундамент для каркасного дома это металлические винтовые сваи. Сейчас набирает обороты за счет своей себестоимости — его начальная стоимость действительно самая низкая. Другим плюсом являются его конструктивные особенности: опора ниже отметки промерзания грунтов, ростверк (обвязка) выше уровня земли. Такой фундамент решает вопросы с пучинистыми грунтами однозначно.

Явных минусов в таком фундаменте нет. Это важно!

К «неявным» минусам (неоднозначным, спорным, возможным) относятся: работа такого фундаментам во времени, а точнее повреждения фундамента при закручивании, и эксплуатационная жесткость.

Наверное, производители свай скажут, что сваи вечны, но это не очевидно. Главным образом, вопросы возникают при монтаже свай и возможном повреждении поверхности, обычно окрашенной: краска слезает, металл оказывается оголенным и подверженным воздействию химически реактивных элементов в почве. Это может привести к ржавению и последующему выходу из строя сваи.

Подчеркиваем, это субъективное мнение — чтобы подтвердить или опровергнуть его, нужно выкрутить лет через 20 сваю и посмотреть ее состояние.

Эксплуатационная жесткость:
Бывают жалобы на то, что дом как бы раскачивается, например при сильных порывах ветра. Это говорит о недостаточной жесткости фундамента в горизонтальном направлении. Решение вопроса — ставить бОльшее количество свай и делать раскосы между сваями. Однако, для дачных домиков может сгодится вариант дешевого фундамента, без раскосов.

Применение:

в пучинистых грунтах
в обводненных слабых грунтах
при значительном уклоне участка

Ленточный монолитный фундамент с отметкой ниже глубины промерзания.

Вопросы с пучением грунтов решает на 100%. Выдерживает высокие нагрузки от конструкции, но дорогой. Делать такой тип фундамента для каркасных домов не целесообразно: неоправданный перерасход денежных средств и излишняя несущая способность.

Бывает нужен при устройстве цокольного этажа.

Буронабивной с высоким монолиным ростверком

Этот тип фундамента нечто среднее между свайным и монолитным мелкозаглубленным.

Обязательными условиями правильного исполнения являются:

заглубление свай ниже отметки промерзание грунтов
монолиный ростверк выше отметки земли (оптимально 15-20 см расстояние от уровня земли)

И первое и второе условия необходимы для избежание действия сил пучения.

Минусом является трудоемкость и цена. Нельзя забывать, что потом нужно будет делать перекрытие по этому фундаменту.

Монолитная плита

Лучший вариант фундамента для каркасного дома это— утепленная шведская плита (УШП).

Надежно, работает как единое целое. Сочетает в себе силовой фундамент, цоколь, утепление. Можно устраивать теплые полы. Качество высокое, но высокая и цена.

Ленточный мелкозаглубленный фундамент

Такой тип фундамента хорош в песчаных непучинистых грунтах. Если грунты суглинки или глины использовать ленточный мелкозглубленный фундамент не желательно — возникает вероятность появления трещин или излома.

Под фундамент рекомендуется делать песчаную подсыпку 250 мм с крупной фракцией песка.

Фундамент для каркасного дома: виды и основные особенности

Для строительства каркасных домов используются разные виды фундаментов. Они различаются по трудоемкости исполнения, срокам проведения монтажных работ, стоимостью. Выбор того или иного варианта осуществляется индивидуально, исходя из особенностей проекта и характеристик земельного участка.

Виды фундаментов для каркасного дома

Каркасный дом — это относительно легкое строение, для которого подойдут практически любые типы фундаментов.

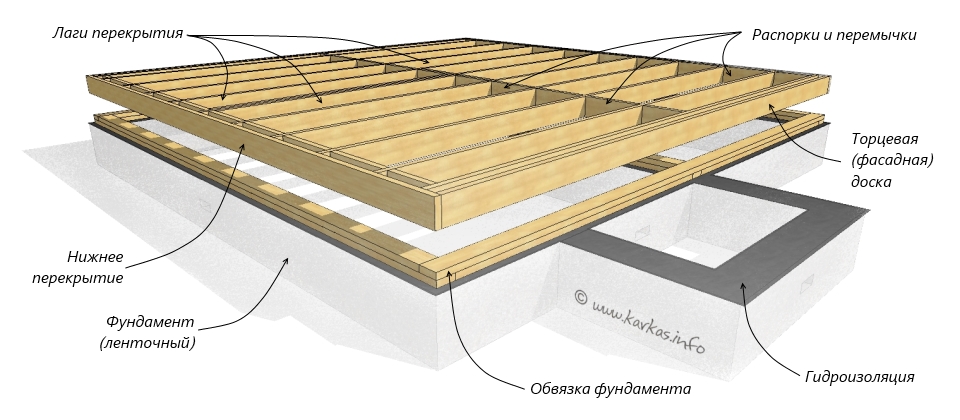

Ленточный

Представляет собой железобетонную ленту, которая прокладывается по периметру здания и в местах возведения межкомнатных перегородок. Ленточный фундамент может быть монолитным (заливается в опалубку на месте) или сборным (состоит из фундаментных бетонных блоков). Как правило, монолитный фундамент возводится на суглинках и песчаных грунтах. Сборные ленты применяются на более плотных грунтах.

Мелкозаглубленный ленточный фундамент отлично подходит для возведения каркасного дома. Но для строительства жилья из готовых модулей он применяется редко из-за высокой стоимости.

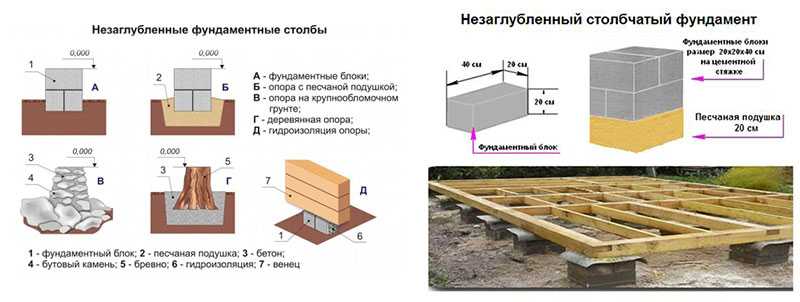

Столбчатый

Опорная конструкция в виде столбов является наилучшим вариантом, если речь идет о строительстве каркасного дома. Смонтировать такой фундамент можно всего за пару дней. Его элементы устанавливаются и немного заглубляются в грунт под несущие стены здания и в точки повышенной нагрузки. Поверх столбов выполняется обвязка из деревянного бруса или стального швеллера.

Но столбчатый фундамент не подходит, если домовладелец планирует оборудовать подвал или же грунтовые воды на участке подходят близко к поверхности. Кроме того, от этого типа основания следует отказаться, если проектом запланировано возведение нескольких этажей.

Свайный

Этот тип фундамента считается самым распространенным в каркасном домостроении. Он состоит из свай, которые расположены друг от друга на определенном расстоянии. Свая – это заглубленный в грунт столб, задача которого заключается в том, чтобы упереться в твердые слои грунта, расположенные ниже точки промерзания.

Свайные фундаменты является отличным решением для сложных почв – торф, растительный или пучнистый грунт. Они прекрасно подходят для строительства каркасных домов на местности с большими перепадами высот. Практика показывает, что установка свайных опор обходится примерно в 40% дешевле ленточного монолита.

Монолитная плита

Представляет собой монолитную железобетонную плиту, которая находится под общей площадью дома. Применяется на грунтах, подверженных пучению и чрезмерной активности, в регионах с высоким уровнем грунтовых вод и повышенной влажностью воздуха.

Как правило, плита дополнительно утепляется, при этом все инженерные коммуникации помещаются внутрь нее. Такое основание подходит для возведения одноэтажных домов с мансардой, двух и даже трехэтажных коттеджей.

На что обратить внимание при выборе фундамента?

Устройство фундамента является важнейшим этапом строительства деревянного дома. При выборе вида основания специалисты рекомендуют в обязательном порядке учитывать следующие моменты:

Размер (площадь) и конфигурация здания;
Материал стен – каркас, утеплитель, изоляционные мембраны и т.д.;
Вес дома с оборудованием, мебелью, снеговые и ветровые нагрузки;
Динамические нагрузки – количество посетителей и жильцов, их деятельность (занятия спортом, танцы), работа специального оборудования и механизмов;

Рельеф участка, предназначенного под застройку;
Состав грунтов под фундаментом.

Очевидно, что большая часть параметров может быть высчитана через программное обеспечение или на бумаге, с помощью различных справочников. Исключением является рельеф участка и состав грунта, которые можно определить только в процессе проведения геологических, геодезических инженерных исследований.
