Строим ленточный фундамент для каркасного дома своими руками

Малозаглубленный ленточный фундамент для каркасного дома выбирают, если позволяет площадь строения и тип грунта на участке. Если предполагается возведение подвального этажа, то нужно увеличить глубину закладки подошвы. А при строительстве дома на ровном участке с нормальным показателем сопротивления почвы стоит прибегнуть к варианту устройства пола по грунту. Такой способ позволит снизить затраты на строительство.

Выбор подходящей конструкции и размеров

При строительстве каркасного дома возможны разные виды ленточного фундамента:

• Малозаглубленный. Этот вариант предполагает наличие двойного армированного слоя. Глубина основания не превышает 1 м.
• Монолитный пояс. Такой фундамент укладывается на грунт. Плодородный слой почвы при этом убирают, заменяя его песчаной насыпью.
• Незаглубленный. Делается подушка из материалов нерудного типа. Такой вид фундамента несколько выше монолитного пояса.

Подробно о видах и их особенностях рассказано в видео.

Каждый из перечисленных выше вариантов нуждается в защите от пучения. Ее создают дренажной системой, утепленными отмостками, боковыми гранями. Также защита обеспечивается путем замены пучинистого грунта слоем из песка или щебня.

Не рекомендуется закладывать ленточный фундамент малого заглубления в горной местности. В таких регионах присутствует вероятность сдвига фундамента. При проведении работ на пылевых грунтах нижнюю часть фундамента расширяют при помощи плиты.

Глубина фундамента

В большинстве ситуаций несущая способность фундамента обеспечивается нормальным показателем сопротивления слоев почвы. Речь идет о глубине от 40 до 70 см. В таких случаях проблемы решаются при помощи вспомогательных технологий.

Монолитный пояс и незаглубленное основание имеют одно очень важное достоинство. Устройство таких типов фундамента не предполагает больших временных затрат на земляные работы. Однако здесь бюджет значительно выше, чем при возведении фундамента малого заглубления.

И пояс, и незаглубленный фундамент требуют приобретения и установки утепляющих материалов. Также для такого основания понадобится монтаж дренажной системы и устройство песчаного слоя. Эти элементы имеют длительный эксплуатационный ресурс и не боятся воздействия пучения.

Высота и ширина бетонной ленты

Каркасные строения опираются на обвязку фундамента, выполненную из швеллера или бруса. Ширина бруса чаще всего не превышает 15 см. При этом, согласно строительным нормам, этот показатель должен составлять 30-40 см. Так удастся получить необходимый показатель запаса прочности.

Показатель высоты монолитной конструкции, должен превышать показатель ширины на 200-400%. В случае стандартного коттеджа высота основания составляет 60-120 см. Если прибавить к этому глубину залегания, то получится полноценный цокольный уровень. Таким образом, можно сделать в доме балочные перекрытия или грунтовые полы.

В случае с перекрытиями из балок строителям придется добавить отверстия вентиляционного типа. Площадь отверстий должна составлять 1/400 от всей площади цоколя. Грунтовые полы в каркасном доме на ленточном фундаменте не нуждаются в вентиляционных отверстиях.

Строительные технологии

Строительство ленточного фундамента начинается с нанесения разметки на строительной площадке. Далее изымается грунт, монтируется опалубка, заливается бетон в армированный каркас.

На начальных этапах активно используются технологии, снижающие вредоносное воздействие сил пучения. Для этого строители устанавливают дрены (на уровень подошвы основания). Слой почвы под дренами заменяется щебнем или песком. Затем производится утепление отмосток. Это делается с целью сохранения под строением тепла, получаемого от почвы.

Гидроизоляция всех бетонных компонентов фундамента позволяет увеличить эксплуатационный ресурс всего строения.

Перенос осей

Установка опалубки начинается с выкапывания траншей. Их делают в точном соответствии с чертежом проекта. Линия траншеи наносится в виде разметки на стройплощадке. Вынос стеновых осей выполняется следующим способом:

• Привязка по объектному принципу. Крайние углы здания должны быть удалены от улицы как минимум на 5 м. От проезда и крайней точки участка – на 3 м. Также необходимо учитывать расположение коммуникаций, колодца, водозабора и септика.
• Вместо кольев используют обноски. Они выполнены из двух брусьев, имеющих нижнюю заостренную часть. Между ними монтируется доска длиной 0,6-0,8 м.
  Такие конструкции устанавливают по краям траншей.

На обноски натягивают 3 шнура (струны). Шнуры натягиваются на боковые грани и стеновые оси. Струны можно снять перед началом землеройных работ и установить обратно после их завершения. Каркасный дом должен иметь равнозначные диагонали.

По этой причине оси откладывают под прямым углом (по отношению друг к другу). В результате получается треугольник, имеющий гипотенузу 5 м, а катеты 3 и 4 м. Современные строительные стандарты допускают отклонения в проектировании равные 1 см.

Дренажная система

Ленточный фундамент под каркасный дом предполагает наличие дренажа. Его выполняют по той же технологии, что и подземную канализацию наружного типа.

1. На первом этапе выкапываются траншеи. Они должны проходить по всему периметру будущего строения. Глубина траншей должна равняться глубине подошвы основания. Сечение – 0,5*0,5 м. Очень важно, чтобы сечение имело уклон в 4-7 градусов. Это обеспечит самотек.
2. Далее устраивается слой подстилающего типа. На дно траншеи укладывается геотекстиль, а поверх него засыпается щебень. При этом края материала необходимо выпустить на боковые грани траншеи. Это делается с целью последующего укрытия материалом всей конструкции.
3. После подстилающего слоя монтируются колодцы. Они представляют собой вертикальные трубы с заглушенным дном. Такие импровизированные колодцы устанавливают по краям будущего дома.
4. На последнем этапе укладываются дрены. Они представляют собой перфорированную гофротрубу. Дрены монтируют внутрь колодцев.

Дренажная система нуждается в защите от вспучивания. Ее обеспечивают при помощи засыпки щебня в траншеи.

Подбетонка и подсыпка

Вспучивание может привести к образованию трещин в фундаменте. Чтобы избежать этого, необходимо выровнять дно траншеи при помощи засыпки нерудных материалов. Создается слой высотой 40 см. Его выравнивают послойно при помощи виброплит.

• Щебень, полностью заполняющий траншею. Такой вариант используют при высоком показателе УГВ.
• Слой песка в 40 см. Это бюджетный способ. Его применяют при низком УГВ.
• Щебень и песок. Такая схема используется в регионах с низким сопротивлением почвы.

При помощи подбетонки можно решить следующие проблемы:

• Снижение расхода цементного раствора при заливке ленты.
• Обеспечение защиты гидроизоляционного слоя от прокола щебенкой.

Подбетонка является стяжкой в 5-7 см. Ее делают из так называемого «тощего бетона» марки B7.5 и заливают в опалубку. Ширина должна превышать размер ленты фундамента в среднем на 30 см. Так повышается надежность опирания.

Гидроизоляция подошвы

Стяжка покрывается мембраной, которая представляет собой специальный пленочный материал. При помощи этого материала можно защитить фундамент и весь каркасный дом от воздействия влаги и воды.

Опалубка

На выбор опалубки влияет глубина ленточного фундамента. Различают следующие виды опалубки:

• Деревянные или фанерные конструкции. Их используют, если глубина залегания не превышает 70 см.
• Полистирольные L-видные модули. Такую опалубку применяют для монолитного пояса или незаглубленного основания.

Для обеспечения стабильной пространственной геометрии строения необходимо устранить силы пучения. Это можно сделать при помощи утепления верхних частей малозаглубленного основания.

Теплоизоляционный материал закладывают прямо в опалубку (прижимают к наружной части конструкции). Также можно оклеить утеплителем борта ленты после снятия опалубки. Сохранить геометрию фундамента можно при помощи досок, толщиной 5 см.

Каркас из арматуры

Фундамент постоянно находится под нагрузкой дома. По этой причине ленточный фундамент под каркасный дом армируют в два продольных пояса. Они берут на себя нагрузку от растяжения в случае вспучивания почвы.

Основные требования к каркасу:

• Минимально допустимый процент армирования – 0,1%.
• Сечение арматуры выбирается исходя из расчетов и особенностей будущего строения.
• Защитный слой должен составлять 2-8 см.
• Перевязка сопряженных элементов осуществляется П-видными хомутами или изогнутыми под углом 90 градусов прутьями.

В строительстве частных домов используют арматуру марки А400, с сечением периодического типа (частота сечения 8-16 мм). Вертикальные и горизонтальные перемычки и крепежные хомуты изготавливают из арматуры A240. Стоит отметить, что такую арматуру изгибают холодным методом, горячий изгиб строго запрещен.

Бетонирование

Использование бетона марок В15-25 для ленточного фундамента повышает эксплуатационный ресурс каркасного дома. Бетон заливают в несколько слоев. Это позволяет провести последующее уплотнение при помощи глубинных вибраторов. Если на стадии приготовления смеси добавить в нее пенетрирующие вещества, то бетон приобретет водоотталкивающие качества. При качественном уплотнении бетон сразу же покрывает поверхность, делая ее ровной.

Гидроизоляция

Для защиты от воздействия влаги все грани фундамента гидроизолируют по следующей технологии:

• Грунтовка поверхности. Ее делают при помощи праймеров. Так увеличивается сцепление наружной части с водозащитными материалами.
• Обмазка. Элементы конструкции покрывают мастикой из битума или эпоксидки. Такая обмазка дает гарантию защиты основания от воздействия воды на 15-20 лет.
• Оклеивание фундамента водоотталкивающими материалами.
• Гидроизоляция объемного типа. Предполагает добавление пенетрирующих составов в цементную смесь. Эта методика позволяет изменить всю структуру бетона, делая его нечувствительным к воздействию влаги.

Первые три варианта гидроизоляции чаще всего применяют одновременно. Однако они по всем статьям уступают объемной гидроизоляции.

Теплоизоляция

Теплоизоляция ленточного фундамента позволяет защитить каркасный дом от воздействия пучения почвы. Чаще всего стенки фундамента оклеивают слоем пенополистирола (он должен быть не менее 5 см). Под отмостки помещают листы полистирола такой же ширины.

Если соблюдать все правила, фундамент прослужит не менее 300 лет.

Видео: как залить фундамент своими руками

Закладка Постоянная ссылка.

Фундамент для каркасного дома | Блог строительной компании RNR

Вы когда-нибудь видели дома с перекошенным крыльцом или верандой? Бывает, что и вовсе основание повело. Это ошибки строителей (и/или владельцев дома), называемые часто «ошибки фундамента».

Роль фундамента переоценить трудно. Его основное назначение – передача нагрузки от конструкции дома на грунт. Проще говоря, фундамент держит дом на земле. Именно от его качества зависит, как долго простоит дом.

Дом из деревянного каркаса достаточно лёгкий. В отличие от кирпичного, ему не нужен мощный фундамент. Особенности технологии, определяемые применением двутавровых балок при создании основы и использованием современных стройматериалов, позволяют значительно облегчить итоговый вес конструкции. Снижение нагрузки даёт возможность сэкономить, выбрав недорогой легкий фундамент для каркасного дома

Виды фундаментов для каркасного дома

Фаворитами при выборе основания под каркасный дом являются ленточный, столбчатый и свайный фундаменты. Для достижения наилучших эксплуатационных характеристик возможны комбинации различных строительных материалов. Да и технологии не стоят на месте: традиционным видам фундамента появляются альтернативы.

Посмотреть фото фундамента под каркасный дом можно на сайте нашей компании. Например, здесь. Ниже приводится более подробная информация, описывающая каждый тип фундамента и условия его применимости.

Ленточный фундамент

Ленточный фундамент для каркасного дома – наиболее распространённое решение в силу своей универсальности и хороших прочностных характеристик. Правда, не лишённое недостатков. Представляет собой фундамент из фундаментных блоков, уложенных на песчаную «подушку» и скреплённых цементно-песчаным раствором. Недостатком такого типа фундамента является малая жёсткость конструкции, а также возможность образования трещин по швам и по конструкции.

Решив положить ленточный фундамент под каркасный дом, знайте, что придётся рыть траншею на глубину промерзания и обустраивать стены подполья. Но этот недостаток нивелируется путём утепления цоколя (включая отмостку). Как вариант выбирайте монолитный армированный фундамент с заглублением ниже глубины промерзания. Такое основание каркасного дома позволит снизить «парусность», возникающую при интенсивном ветровом воздействии. Армированные монолитные стены подполья с опорным брусом, закреплённым анкерами по периметру, обеспечивают надёжную анкеровку верхней части постройки к цокольной.

Внимание! Следует иметь в виду, что согласно требованиям СНиП, устройство ленточного фундамента из пористых материалов (кирпич, керамзитобетонные блоки, пеноблоки и т.д.) НЕ ДОПУСТИМО!

Столбчатый фундамент

Столбчатый фундамент для каркасного дома – простой и недорогой, но используется не так часто, в силу того, что он рассчитан всё-таки на лёгкие конструкции очень небольших размеров. Данный тип фундамента оптимален для хозяйственных построек. Представляет собой отдельно стоящие, чаще всего бетонные столбы, которые укладываются на песчаную «подушку», располагаясь по периметру дома и по пересечениям внутренних несущих стен на расстоянии 1-1,5 м. Нижняя часть столба называется основанием, верхняя – оголовок. Закладывая столбчатый фундамент под каркасный дом, очень важно, чтобы в итоге оголовки расположились в идеально ровной горизонтальной плоскости, потому что в дальнейшем на них будет установлен каркас дома.

При обустройстве столбчатого фундамента сначала бурятся скважины (можно воспользоваться самым обычным садовым буром, если фундамент каркасного дома вы делаете своими руками). Затем устанавливается опалубка и армирующий каркас, после чего всё заливается бетоном. Армированный бетон обеспечивает наивысшую прочность как на сжатие, так и на растяжение, уберегая столбы от деформации.

Допускаются варианты столбчатого фундамента из кирпичей и блоков. Но выкладывать столб из кирпичей – трудоёмкий, затратный и нерентабельный процесс. Затокаркасный дом на блоках – довольно распространённое явление. Для организации такого фундамента используются керамзитобетонные блоки, которые укладываются друг на друга с помощью цементного раствора. Ориентировочно для возведения одного столба требуется 5-6 блоков размером 200х200х400 мм.

Внимание! Следует иметь в виду, что согласно требованиям СНиП, устройство столбчатого фундамента из пористых материалов (кирпич, керамзитобетонные блоки, пеноблоки и т.д.) НЕ ДОПУСТИМО!

Ленточно-столбчатый фундамент по технологии ТИСЭ

Еще один популярный вид фундамента для каркасного дома, сочетающий преимущества первых двух. Он представляет собой систему железобетонных столбов, отлитых в заранее пробуренные скважины. По периметру отливается ростверк – цельная железобетонная лента. Она объединяет столбы между собой, не позволяя им «гулять», в том случае, когда грунт на земельном участке нестабильный, пучинистый.

Плита под каркасный дом

Плитный фундамент – самый надёжный и самый дорогой. Это мелкозаглубленный фундамент под каркасный дом, в основе которого лежит железобетонная опора. Всё большее распространение получает утеплённая шведская плита. И, несмотря на то, что сама по себе УШП дороже ленточного фундамента, её «плюсом» является то, что укладывая такую плиту под каркасный дом, одновременно с фундаментом устраивается еще и черновое основание пола. Достаточно сделать слой самовыравнивающейся стяжки, и на пол можно укладывать любое чистовое покрытие.

Плита под каркасный дом является одним из лучших решений, если здание планируется возводить на неоднородной, просадочной, слабой почве с близко находящимися грунтовыми водами. Такой вариант мелкозаглубленного фундамента для каркасного дома нередко называют «плавающим». Плита хорошо держится на скользящей почве, выдерживая положенную нагрузку.
Но монолитная плита не подойдёт тем, кто организует фундамент каркасного дома своими руками. Технология укладки шведской плиты под каркасный дом сложна и требует существенных земляных работ, подготовки основания, серьёзного армирования и, разумеется, профессионализма от строителей. Ведь на этапе устройства фундамента в УШП должны быть заложены все коммуникации, входящие в дом под землей. Ростверк при данном типе фундамента обычно выкладывается из блоков

Выбирая, какой фундамент под каркасный дом положить: ленточный или плитный (в частности, УШП), следует иметь в виду, что сравнивать УШП по ценовым показателям с любыми другими видами фундаментов можно, только добавляя к последним стоимость обустройства чернового пола.

Фундамент РНР

Компания РНР укладывает ленточный мелкозаглубленный монолитный фундамент, если это не противоречит пожеланиям заказчика, а также характеристикам почвы участка. Для большей устойчивости и улучшения прочностных характеристик, конструкция фундамента выполняется в виде тавра (перевёрнутая буква Т) и укладывается на предварительно подготовленную песчаную «подушку» (песок с уплотнением), которая организуется как под фундаментом, так и с боковых сторон. Производится обязательная гидроизоляция футинга и части ростверка. Высота ростверка позволяет обустроить и эксплуатировать техническое подполье под домом с выводом инженерных систем, а лазы дают свободный доступ к любой части подполья. Для производства фундамента используется бетон марки не ниже М300, конструкция армируется.

Целесообразность фундамента глубокого заложения

Да, мелкозаглубленный фундамент для каркасного дома подходит идеально. Возможность его применения является значимым преимуществом каркасной технологии. Но бывают ситуации, когда целесообразным становится использование свайного фундамента.

Свайный фундамент для каркасного дома

Говоря о свайном фундаменте для каркасного дома, имеются в виду не тяжёлые железобетонные сваи, а относительно небольшие сваи с высоким ростверком (свайно-ростверковый фундамент). Данное решение актуально для сейсмоопасных регионов, а также при высоком уровне вод и в условиях «верховодки». В этом случае ростверк обустраивается выше отметки земли, защищая расположенные в нём конструкции от разрушающего воздействия вод. Свайный и свайно-ростверковый фундаменты подходят при строительстве каркасных домов на пучинистых грунтах, участках с сильным уклоном, торфяных и лессовых грунтах, так как ввинчивание свай уплотняет грунт, улучшая его несущую способность.

В отличие от мелкозаглубленного монолитного ленточного, этот тип фундамента глубокого заложения и основывается он на забуривании свай в асбестоцементных трубах (как в несъемной опалубке) и их армирования. Впоследствии на них опирается монолитный ростверк. Глубина забуривания сваи определяется индивидуально на основе геологических изысканий и других особенностей конкретного участка. Что касается стоимости, то свайно-ростверковый фундамент обойдётся дороже ленточного.

Винтовой фундамент для каркасного дома

Наиболее популярными вариантами свайного фундамента являются винтовые или буронабивные сваи небольшого диаметра, использование которых позволяет равномерно распределять основные нагрузки в соответствии с проектом дома: в местах большей нагрузки закладывается больше свай.

Винтовой фундамент выполняется путём погружения свай в грунт по технологии вращения без применения машин, посредством ручной силы и рычагов. Для длительной эксплуатации сваи предварительно обрабатываются термодиффузной цинковой оболочкой. Буронабивной свайный фундамент под каркасный дом выполняется ручными мотобурами, либо с помощью компактных буровых установок. В любом случае он обходится намного дешевле, чем фундамент из железобетонных свай, забиваемых копром.

Винтовой фундамент для каркасного дома предстаёт идеальным вариантом в условиях цейтнота. Его можно организовать за несколько дней усилиями 3-4 рабочих.

Внимание! Компания РНР не использует свайно-винтовой фундамент, не анализирует и не консультирует по вопросам его возможного использования. Данный тип фундаментных конструкций не регламентирован для деревянного домостроения длительного проживания, применяется, преимущественно, в ВПК и СХ в качестве фундамента для строительства временных лёгкий сооружений, срок эксплуатации которых не превышает 5 лет. Согласно СНиП, свайно-винтовой фундамент может быть использован только по итогам геологических изысканий.

Выбор фундамента и цена ошибки

Определяясь, какой же фундамент выбрать для каркасного дома, многие пытаются найти компромисс между «хлипко» и «дорого». Хочется построить дом на века. При этом чем дешевле, тем лучше.

Сэкономить на фундаменте действительно можно. Правда, только в одном случае – заказав проект, где будут чётко расписаны вид фундамента, применяемые материалы и их количество, а также произведён расчёт нагрузки, которую сможет выдержать готовая фундаментная конструкция. Стоимость фундамента (впрочем, как и других этапов работы) отражается в смете. Экономия на проекте и смете – ложная экономия. Без них даже, недорогой мелкозаглубленный фундамент для каркасного дома влетит в копеечку. А переделки и исправления ошибок фундамента могут обойтись значительно дороже стоимости качественного фундамента.

Выбор фундамента для каркасного дома должен осуществляться исходя из ряда факторов, основными из которых являются:

• результаты геологических изысканий грунта участка
• уровень промерзания грунта и близость грунтовых вод
• топография участка
• итоговый вес дома, который зависит от площади и используемых строительно-отделочных материалов
• наличие подвального помещения сезонности проживания

Резюмируя, отметим, что решив строить дом, в основе которого будет лежать деревянный каркас, уделите особое внимание гидроизоляции и утеплению фундамента и, по возможности, старайтесь делать фундамент повыше. Это позволит уберечь нижние деревянные конструкции от воздействия влаги, значительно продлить срок службы дома и снизить его эксплуатационную стоимость.

Практически любой мелкозаглубленный фундамент для каркасного дома можно сделать самостоятельно, посмотрев фото и видео на сайте нашей компании или на любом популярном видеохостинге. И это еще одна возможность сэкономить. Но если строительного опыта нет, как нет и желания экспериментировать с собственным домом, разумно довериться специалистам. Потому что ошибки, допущенные на этапе укладки фундамента, как правило, самые дорогие.

Строительство каркасного дома: устройство фундамента

Каркасные дома 20 лет назад были крайней редкостью в нашей стране. Мы, традиционно, предпочитали тяжелые капитальные строения, надежные и дорогостоящие.

Однако, развитие современных строительных технологий и появление большого количества инновационных строительных материалов сделало возможным строительство недорогих, быстровозводимых и теплых каркасных домов различной конструкции. В большинстве своем эти дома можно строить своими руками, с помощью одного-двух помощников.

Мы уже рассказывали о способах выбора проекта каркасного дома. Сегодня мы поговорим о том, как сделать фундамент каркасного дома и возвести, собственно, его каркас.

Как построить фундамент каркасного дома

Так как каркасные дома очень легкие, здесь, не потребуется особо мощный фундамент. Под такие дома, обычно, обустраивается свайно-винтовой фундамент, столбчатый или мелкозаглубленный ленточный фундамент. Основное назначение таких фундаментов — создание жёсткой в пространстве рамы. Это обеспечивается, в случае применения ленточного фундамента, прочной и надёжной арматурой, а в столбчатых и свайно-винтовых фундаментах эту роль играет монолитный ростверк.

Как сделать столбчатый фундамент

Для того чтобы построить небольшой домик для одной средней семьи на столбчатом фундаменте, нужно приобрести около 120-150 асбоцементных труб (столбиков).

— с помощью обычного бура надо проделать в грунте углубления диаметром 20 см и глубиной около метра. Расстояние между отверстиями: около 80 см;

— затем, в отверстия вставляются асбоцементные трубы (столбики). Оставшееся рядом с трубами пространство надо утрамбовать, наполнив щебнем и песком;

— через воронку в отверстия столбиков надо залить раствор цемента.

Установив такой фундамент, можно, даже, не ждать, пока застынет раствор, чтобы продолжить работу.

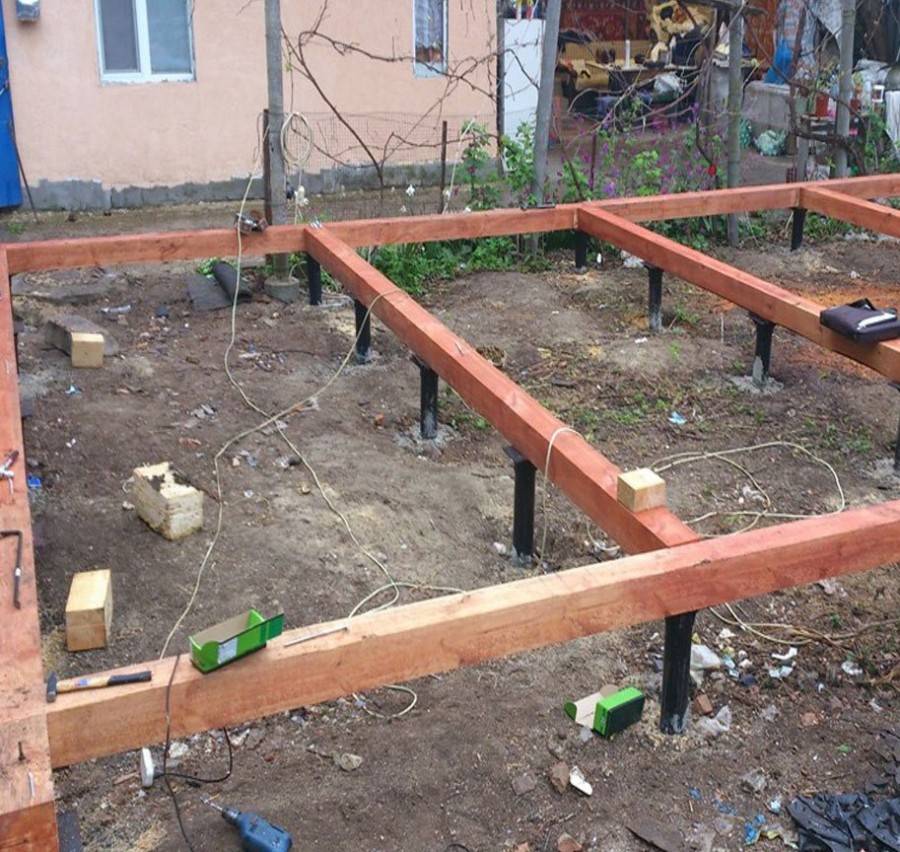

Как сделать свайно-винтовой фундамент

Свайно-винтовой фундамент успешно применяется в строительстве с 1850 года, когда в США был построен первый маяк на сваях. Тот факт, что маяк стоит и по сей день,

Особенность винтовой сваи в том, что эта труба из стали имеет заостренный наконечник с резьбой и лопасти или комбинированную резьбу для завинчивания в землю. Самыми дорогими являются винтовые сваи, снабженные лопастями, зато и грунт они уплотняют лучше за счет своей конструкции. Определенного стандарта для винтовых свай нет.

Строительство винтового фундамента следующим образом:

— на участок наносится разметка колышками точно в тех местах, где будут находиться сваи;

— сваи закручиваются с помощью специальной штанги вручную, при этом с помощью уровня проверяется их ровное положение;

— установленные сваи выравниваются под один уровень лазерным нивелиром, самые длинные столбы подрезаются болгаркой;

— в полость труб заливается бетон с целью защиты внутренних поверхностей свай от коррозии;

— снаружи наземные части столбов рекомендуется покрыть антикоррозийным составом;

— к опорам приваривается металлический каркас и окрашивается в два слоя защитной краской.

Очень важно: вывинчивать сваи и ввинчивать повторно категорически запрещено. Даже если одна из них была установлена неправильно, лучше просто оставить ее в том же положении, чем нарушить утрамбованный грунт.

Как сделать ленточный фундамент

Построить ленточный фундамент для каркасного дома, в принципе, несложно. Пожалуй, самое трудное во всем это деле заключается в изготовлении опалубки.

 — сначала роется котлован. Понятно, что копать его вручную очень трудно. Некоторые люди в попытках минимизировать трудозатраты на производство данного этапа работ вместо котлована выкапывают траншеи – это, мягко говоря, неправильно, так как произвести качественную гидроизоляцию такого фундамента невозможно. А она необходима, так как без нее деревянный каркасный дом будет тянуть влагу из грунта через бетон, в результате чего срок службы строения значительно сокращается.

— Далее, сооружают опалубку. Для нее понадобится заготовить металлические или деревянные щиты, с которых и формируется ленточная опалубка – щиты крепко, а главное надежно, скрепляются между собой так, чтобы бетон их не раздавил. Для этой цели, как правило, применяются трубки и шпильки с гайками – первые фиксируют расстояние между двумя щитами, а вторые стягивают их и не дают распадаться наружу.

— потом производят армирование. Для фундамента нужен объемный каркас из арматуры, которая увязывается друг с другом с помощью проволоки – здесь сварка не используется, так как она сделает фундамент жестким, и при малейших подвижках грунта он лопнет.

— и последний этап – бетонирование. Для получения, действительно, надежного основания, весь фундамент лучше заливать за один раз: только так можно получить монолитное основание каркасного дома.

Типы фундаментов для каркасных домов

Основой любого строения является фундамент. Существует много способов его закладки. Выбор способа зависит от многих факторов, но в первую очередь от веса здания. Каркасные дома отличаются легкостью по сравнению с монолитными сооружениями – вследствие своей конструкции – соответственно, закладка фундамента под них имеет свои особенности.

При достаточно высокой конструкционной стойкости и прочности, сравнимой с таковыми для домов, построенных из кирпича или других монолитных материалов, каркасники имеют существенно более легкий вес. Это обусловлено тем, что монолитного материала для строительства стен (деревянных досок или металлических стоек) расходуется значительно меньше, чем в традиционных технологиях возведения стен. В то же время каркасные дома имеют значительные свойства теплосбережения – благодаря утеплителю, который входит в «скелет» здания и составляет более 70% его объема.

Благодаря своему строению каркасная стена толщиной в 20-30 см может обеспечить такое же теплосбережение дома, что и кирпичная стена толщиной в 70-100 см. Это обусловлено тем, что теплопроводность кирпича в несколько раз выше, чем теплопроводность, например, минеральной ваты,  а именно из минваты больше чем наполовину и состоит стена каркасника.

Таким образом, при равных параметрах каркасные дома являются самыми легкими из построек.

Это позволяет использовать для их основы фундаменты менее мощные, чем те, которые необходимы для монолитных домов из кирпича, стеновых блоков или тяжелых бревен.

В общем случае фундамент – это конструкция, служащая своеобразной прослойкой между грунтом и стоящим на данном участке грунта домом, и переносящая нагрузки, вызванные весом дома на грунт таким образом, чтобы положение дома не изменилось с течением времени.

В большинстве случаев сами слои грунта не обладают достаточной прочностью, чтобы выдержать вес даже небольшой домовой конструкции. Большая часть грунтов (исключая скальные и крупнообломочные) имеет губчатое строение и наряду с твердыми частицами содержит микропрослойки воздуха, воды, органических соединений – это приводить к его рыхлости. Даже самые твердые на ощупь почвы со временем будут оседать под значительным давлением.

Свой вклад вносит и замерзание слоев земли в зимний период с последующим оттаиванием весной. Вода при замерзании расширяется, и удельный вес грунта увеличивается – это приводит к сезонному вспучиванию грунта, что оказывает дополнительное воздействие на основание зданий, построенных на нем.

Таким образом, любой грунт нужно усиливать перед постройкой на нем дома.

Этого можно добиться в первую очередь уравниванием нагрузок от веса сооружения на участок земли. Чем больше площадь соприкосновения тела с основой, тем меньше удельное давление испытывает основа. На этом базируется основной принцип закладки фундамента под дом.

Существует несколько основных типов фундамента по величине площади давления на грунт:

1. Плитный, где вес дома равномерно распределяется по площади монолитной плиты
2. Ленточный, в котором вес дома распределяется по периметру и несущим стенам, где сосредоточены основные нагрузки
3. Столбчатый, который воспринимает нагрузку точечно, но и передает ее на грунт тоже точечно

Таким образом, разные типы фундамента по-разному могут передавать нагрузку от веса дома на верхние слои грунта.

Вторым фактором, влияющим на стойкость почвы, является залегание ее слоев. Чем ниже, тем грунт плотнее, и тем меньше он промерзает и тем меньше влияние его пучинистости. Это также отражается в способах закладки фундаментов, и их можно классифицировать на:

• Мелкозаглубленный
• Заглубленный

Чем глубже залегание фундамента, тем больший вес в конечном счете может выдерживать грунт. С другой стороны, большинство почв содержит грунтовые воды, и чем выше они, тем она мягче с точки зрения стойкости к нагрузкам.

Кроме того, сам грунт может существенно различаться по своей структуре. Грунты классифицируют по их сжимаемости. В порядке убывания это:

• Скальные
• Крупнообломочные
• Песчаные
• Глинистые

В свою очередь сам материал, из которого изготавливается фундамент, может по-разному воспринимать нагрузки от дома. По этому параметру фундаменты можно разделить на:

• Бетонные
• Железобетонные
• Деревянные
• Металлические

Кроме того, можно разделить фундаменты на

• Монолитные, воспринимающие нагрузки всем объемом
• Составные, где нагрузки разделяются на разные элементы, из которых состоит фундамент.

Уже из этих основных классификаций видно, что вариантов устройства фундаментов может существовать множество, так как все эти факторы взаимосвязаны.

В целом на выбор фундамента под строительство дома влияют:

1. Размер дома
2. Количество этажей, наличие подвала
3. Основной материал стен дома
4. Глубина промерзания грунта
5. Глубина и наличие подземных вод
6. Свойства грунта

Любой фундамент рассчитывается до постройки здания, так чтобы обеспечить недвижность дома в течение как можно более долгого срока.

Применительно к относительно легким конструкциям фундаменты могут быть любыми из перечисленных, но при этом можно использовать варианты, при которых фундамент «работает» не на всю свою мощь. Так плитные фундаменты могут иметь небольшую толщину, а ленточные не имеет смысла заглублять. Количество опор в столбчатом фундаменте уменьшается с уменьшением расчетного веса здания. И, наконец, для возведения легкого дома можно использовать самые «слабые» грунты.

Прежде чем заложить фундамент нужно исследовать состав грунта на участке, где будет построен дом.

Для этого проводятся геологические изыскания, которые определят

• Тип грунта
• Глубину залегания поземных вод
• Рельеф участка

Если вблизи вашего участка уже были построены дома, можно ориентироваться по таким изысканиям, проведенным по соседству. Как правило, свойства грунтов не сильно меняются на достаточно больших площадях.

Большое распространение при каркасном строительстве получил так называемый плитный фундамент, хотя устройство его достаточно трудоемко.

Плитные фундаменты обеспечивают наиболее равномерное перераспределение нагрузок на грунт, и чем он толще, тем больше вес дома он может выдержать. Однако для каркасных сооружений толщина плиты допускается значительно меньше чем для монолитных зданий того же размера.

Плитный фундамент возводится под все здание, выходя на 10-100 см за периметр стен. Устройство такого фундамента возможно на самых различных грунтах, поскольку площадь давления в данном случае самая большая по сравнению с другими видами фундаментов, а удельное давление самое малое. Их можно возводить на глинистых, пучинистых и сильно увлажненных грунтах. Осадка бетона после заливки фундамента также производится равномерно по всей площади, и это не приводит к перекосам зданий. Не случайно плитные фундаменты очень распространены в зонах с повышенной сейсмической активностью.

Монолитный плитный фундамент состоит из бетона и арматурного каркаса.

Для некоторых строений типа гаража, летней кухни, беседки допускается в качестве фундамента не заглублять монолитную плиту. Устройство плитного фундамента производится в несколько этапов:

1. Отрытие котлована.
2. Выравнивание дна котлована.
3. Устройство песчаной подушки.
4. Утрамбовка песчаной подушки.
5. Устройство опалубки.
6. Заливка котлована бетоном.
7. Армирование бетонной смеси.

Монолитная плита должна выступать над поверхностью земли на несколько сантиметров. В целом толщина монолитного плитного фундамента составляет порядка 30 см для стандартного каркасного дома.

После заливки плиты она должна осесть при затвердевании бетона. Этот процесс продолжается в течение довольно долгого времени. Окончательно бетон считается застывшим через 28 суток при температуре порядка 20 градусов.

Ленточные фундаменты заливают по периметру здания и под особо нагруженные его части, в частности под несущие стены. По способу заливки бетоном ленточные фундаменты подразделяются на:

• Монолитные
• Сборные

Монолитные заливают бетоном без промежутков, тогда как сборный монтируется из монолитных частей, не связанных между собой. Для сборного ленточного фундамента можно использовать так называемые монолитные железобетонные ленты. Их выпускают различной длины (от 900-2400 мм) и ширины (от 800-2800мм), с высотой 300 мм. Кроме того промышленность изготавливает монолитные стеновые блоки длиной от 900-2400 мм и шириной от 400-600 мм. Устройство ленточного фундамента происходит следующим образом:

1. Разметка траншей под фундамент
2. Отрытие траншей
3. Создание песчаной подушки
4. Установка опалубки
5. Заливка бетонной смесью (монолитные фундаменты) или укладка фундаментных лент или блоков (сборный фундамент)
6. Армирование фундамента
7. Вылеживание фундамента и его усадка

Рассмотрим способ установки ленточного фундамента подробнее. По периметру котлована устанавливаются ограждения. Для проверки и регулирования прямоугольности канавок натягивают параллельные веревки. Дно котлована (траншей) должно быть утрамбовано ручными или механическими трамбовками. Если земля влажная, то лучше использовать специальные вибротрамбовачные машины.

После засыпки песка на дно канавок его также утрамбовывают вибромашиной или укатывают ручным катком. Поверхность песка должна быть тщательно выровнена, чтобы высота фундаментных плит была одинаковой по всей ленте. Рекомендуется поливать песок для его уплотнения. Если планируется большой вес здания, вместо песка возможна засыпка дна канавок слоем щебня высотой около 10 см. Его также утрамбовывают.

Опалубка – это форма, в которую заливается бетон и выдерживается до затвердевания. Существуют съемные и несъемные опалубки. Их обычно изготавливают из деревянной доски, металлических листов или плотного гипсокартона. Самый распространенный вариант — использование доски толщины не менее 25 см и укрепление их стойками сечением не менее 4 см. На дно опалубки укладываются деревянные бруски толщиной 3-5 см, на них – слой арматуры, после чего форма заливается бетоном. Для армирования бетона обычно используют стержни диаметром 12-14 мм, которые располагают на расстоянии 15-20 см друг от друга и связывают вязальной проволокой. После армирования заливается еще слой бетона (не менее 10-15 см высотой). Для того, чтобы в теле бетона не оставалось газовых пузырьков и отверстий смесь должна быть уплотнена с помощью вибромашин.

Столбчатый фундамент используется для большинства каркасных сооружений и является достаточно экономичным с точки зрения расходования материалов. Столбы под основания здания могут быть бетонными, железобетонными, кирпичными и даже деревянными. Чем легче здание, тем меньше требуется количество столбов под опорные точки и тем меньше может быть их сечение. Между столбами по периметру дома возводится легкая перегородка по всей высоте фундамента. Ее функция — тепловая защита фундамента.

Устройство бетонных столбов достаточно несложно. Они состоят из пятки (подземной части опоры с увеличенной площадью) и самой опоры. Для устройства столбов отрываются лунки со сторонами порядка 40х40 см и глубиной около 60 см. Дно лунки выравнивается и засыпается слоем песка (до 5 см) затем в лунки заливается слой бетона толщиной порядка 10 см, куда монтируется армирующая сетка. На нее заливают еще бетон на 10 см высотой. Затем в бетонный слой устанавливается арматурный каркас. Глубина его должна составлять примерно 15 см. После затвердевания бетона вокруг каркаса устанавливается короб опалубки с внутренними сторонами 25х25 см. Опалубка должна выступать над поверхностью земли на некоторую высоту. Важно выровнять верхнюю полость опалубки. Затем в опалубку заливается бетонная смесь. После затвердевания столбы готовы.

Отметим, что столбы можно изготовить из кирпичей и толстых бревен, правда последний вариант нежелателен — древесина значительно быстрее разрушится, даже при должной обработке специальными составами.

Свайно-винтовой фундамент сегодня приобретает все большую популярность. При отличных функциональных возможностях, прочности, не уступающей другим видам фундамента для легких сооружений, винтовые свайные фундаменты закладываются в кратчайшие сроки, не требуют времени для осадки и существенно дешевле.

В данном случае роль столбов столбчатого фундамента выполняют трубчатые сваи. Их особенностью является то, что заворачиваются они благодаря винтовой насадке. Длина труб (2,5-3м в среднем) позволяет нижней части достичь более плотных слоев грунта, и нагрузки передаются на эти слои. К тому же сама конструкция металлических стоек может выдерживать очень большой вес.

Установке свайно-винтового фундамента посвящена отдельная статья на нашем сайте.

Выбор фундамента, таким образом, в основном зависит от веса планируемого здания. Чем он легче, тем более облегченный фундамент можно применять. Для строительства каркасных домов самым распространенным вариантом считаются мелкозаглубленные ленточные фундаменты, стобчатые и свайно-винтовые.

Установку всех типов фундамента можно поизвести самостоятельно, а можно доверить работу профессионалам.

Специалисты фирмы «К-ДОМ» выполнят работы по возведению любого вида фундаментов. Мы, в частности, специализируемся на установке фундамента на винтовых сваях.

Все работы могут быть выполнены как по отдельности, так и в рамках строительства дома под ключ.

Как построить фундамент для каркасного дома самомтоятельно

Одной из главных особенностей каркасного дома является его вес. Как правило, он весит сравнительно немного, поэтому при его сооружении необходимость в создании громоздкого фундамента полностью отпадает. Однако данная особенность не является основанием для предположений, якобы для создания фундамента не нужно тратить много времени. Напротив, конструктивные особенности фундамента каркасных домов требуют проведения максимально точного расчета и определенных знаний физических процессов, которые могут возникать со временем. Сами по себе, фундаменты входят в категорию особо важных конструкций дома. И нет никакой разницы в том, какой тип фундамента вы выбрали — ленточный фундамент под каркасный дом или какой-либо другой, главное – придерживаться правил.

Для создания фундамента самым оптимальным материалом является дерево, кирпич и монолитный бетон. Соответственно, строительный процесс требует проведения точных расчетов и знания особенностей каждого из представленных материалов.

Внимание! Минимальное отступление от требований и правил создания фундаментов может привести к тому, что дом сначала будет периодически давать трещины, а потом может и вовсе развалиться.

Давайте поподробнее узнаем ответы на самые популярные вопросы, которые задают потенциальные владельцы таких домов.

Стоимость возведения фундамента

В большинстве каркасных домов используют фундамент столбчатого типа. Поскольку каркасные дома одноэтажные весят не так много, как дома из кирпича или бруса, столбчатый фундамент под каркасный дом является самым оптимальным решением. Низкая стоимость обусловлена тем, что при его создании не нужно тратить большое количество основного материала. Если на фундамент других видов уходит в среднем 15-30 процентов от полной стоимости готового дома, то на создание столбчатого фундамента тратится максимум 18 процентов. Окончательным фактором, влияющим на затраты, является не только количество материала, но и его тип.

Постройка фундамента из дерева

фундамент из дерева

Деревянный фундамент столбчатого типа из натурального дерева — это самый простой и экономичный (в финансовом плане) способ. Для закладки используется комель — часть ствола, расположенная внизу. Диаметр комеля не должен превышать 20 сантиметров. Перед тем, как установить комель, древесину обрабатывают специальным антисептиком, предотвращающим загнивание дерева. Чтобы построить фундамент для каркасного дома своими руками, очень важно защитить древесину. Максимальную степень защиты гарантирует повторная обработка антисептиками.

Деревянные опоры устанавливаются на каждом углу дома. В качестве дополнения, комели устанавливают по периметру, придерживаясь расстояния от 1.5 до 2 метров.

В процессе установки крайне необходимо создать ямы, диаметр которых не должен быть меньше, чем 35 сантиметров. Данный показатель является теоретическим; на практике можно изменять диаметр ямы, если опора слишком большая. Для создания ям можно воспользоваться двумя способами:

• ручной способ – используется лопата и физическая сила;

• механический способ – используется буровая установка и расходные материалы, необходимые для ее работы.

Оба варианта вы можете выбирать по своему усмотрению.

Фундамент из красного кирпича

фундамент из красного кирпича

Для создания наиболее практичного фундамента используется красный кирпич. Если сравнивать его с деревом, кирпич обладает более длительным эксплуатационным сроком. В зависимости от того, насколько качественный материал и как его укладывали, фундамент может прослужить от 60 до 100 лет без дополнительного обслуживания. Осуществив строительство фундамента под дом, можно забыть о такой проблеме, как регулярный осмотр на наличие трещин. Кирпичный фундамент под дом также является более прочным, поэтому его можно смело использовать в каркасных домах, имеющих два этажа.

Единственный недостаток — трудоемкий процесс создания такого фундамента. Строителям нужно выполнить огромный объем земляных работ, чтобы приступить к закладке фундамента. Поэтому перед тем, как приступить непосредственно к работе, будьте уверенными в том, что строители попросят намного большую сумму, нежели при укладке деревянного фундамента.

Опоры для кирпичного фундамента располагают по аналогичному я деревом принципу. Для создания углублений нужно вырыть ямы глубиной от 50 см до 1.2 м, в зависимости от степени сложности проекта будущего дома. Такая глубина необходима для того, чтобы сделать полноценную кладку опор. Чтобы сделать такие ямы, можно выкопать ямы самостоятельно или же воспользоваться услугой аренды экскаватора.

Под сделанные кирпичные опоры можно сделать бетонную стяжку, используемую в качестве кирпичной опоры. Толщина стяжки должна составлять не менее 15-20 сантиметров. Для придания еще большей прочности желательно использовать металлическую сетку, выполняющую роль арматуры. Для армирования может также использоваться пластиковая арматура для фундамента, которая достаточно неплохо выполняет свои функции.

Создание фундамента из монолитного бетона

Пожалуй, монолитный бетон — самый распространенный материал для создания столбчатого фундамента. Он не только имеет повышенную прочность, но и характеризируется большим сроком эксплуатации. Фундамент из монолитного бетона может выдержать до 150 лет активной эксплуатации. Единственным недостатком данного вида фундамента является его цена. Правда, дороговизну покрывают все преимущества, которые несет в себе фундамент из монолитного бетона.

Опоры фундамента располагают на расстоянии до 2-х метров друг от друга, обязательно располагая его не только по периметру дома, но и в местах, где находятся углы и несущие простенки. Уровень заглубления может иметь разные показатели — все зависит от того, какой состав имеет грунт и какова глубина его промерзания. Ямы можно делать тем же самым способом, как и в случае с устройством деревянного столбчатого фундамента – фундамент под каркасный дом будет выполнять свои функции с такой же уверенностью.

пример свайно-ростверкового фундамента

В процессе создания фундамента можно обойтись без специальной опалубки, заменив ее на основание из рубероида. На дно ямы засыпается слой песка с максимальной толщиной до 20 сантиметров. После полного исчезновения воды нужно подсыпать песок снова и добавить примерно такое же количество воды, как и в первый раз. Получится песчаная подушка, хорошо обработанная с помощью воды.

Если песчаная подушка готова, можно заливать готовый состав бетона и время от времени утрамбовывать его. Для предотвращения образования воздушных пузырьков в составе нужно использовать специальный вибратор.

Какой вариант выбрать? Подбирать фундамент для каркасного дома нужно исходя из конструктивных особенностей будущего дома и финансовых возможностей. Надеемся, что данные советы помогут вам построить красивый и надежный дом!

 Видео по постройке фундамента для каркасного дома:

как выбрать, виды, особенности устройсва

Не секрет, у каждого здания должно быть основание. Канадские строения не являются исключением из данного правила. Рассмотрим, какой выбрать фундамент под каркасный дом, и какие существуют нюансы обустройства основы дома в зависимости от почвы участка.

Какой вид выбрать для канадского дома

В вопросе выбора типа основания универсальных решений не существует. Все зависит от параметров здания и характеристик почвы на участке. В общем случае, подходят следующие типы:

• ленточный фундаменты для каркасного дома – универсальное и простое решение, подходит для зданий, построенных из любых материалов и по любой технологии. Но для домов из легких материалов желательно выбирать менее дорогие варианты. Исключением является лишь случай, когда вы планируете облицовывать дом кирпичом;
• ленточно-столбчатые (ТИСЭ) – самый популярный для каркасников. Представляет собой ряд свай, имеющих расширенную подошву. Сваи устанавливаются (заливаются) по периметру строения, затем вокруг них монтируется опалубка, являющаяся основой для формирования фундаментной ленты;
• плитные фундаменты – используются нечасто. Аргументом в пользу обустройства именно такого вариманта может выступать близкое залегание почвенных вод, расположение участка на слабонесущих (торф, глина и др.) грунтах;
• свайный или столбчатый фундамент для каркасного дома – единственное правильное решение для местности, которая периодически подтапливается разливами рек. Имейте в виду, что такое основание подойдет для одноэтажного дома, бани, дачного домика, но не для полноценного коттеджа;
• мелкозаглубленный – используется преимущественно в целях экономии средств. Подходит для кирпичных и деревянных зданий, строящихся на слабо-, средне- или непучинистых почвах. Глубина залегания зависит именно от степени пучинистости.

Оптимальные параметры основания

Стандартная глубина фундаментов для каркасных домов составляет 75 см. Заглублять больше – нецелесообразно, ведь канадские домики относительно легкие. Но если ваш участок находится в северных регионах со значительным уровнем промерзания почвы, придется углубиться до 1-1,5 м.

Что касается ширины — она зависит от типа материалов, из которых планируется строить здание. Например, если собираетесь делать щитовые стены, достаточно будет сделать толщину 0,5 м.

Особенности обустройства фундамента в зависимости от почвы и конструкции дома

Чтобы ваш фундамент оказался долговечным и стал надежной опорой для здания, при его обустройстве учитывайте характеристики почвы. Ниже мы разберем наиболее распространенные особенности грунтов, а также вопрос, как делают основание под каркасный дом с подвальным этажом.

Фундаменты для каркасных домов на болоте

Используют три основных типа для строительства на болотистой местности:

1. В виде монолитной плиты. Выполняется дренаж участка, затем размечают периметр здания и вырывают неглубокий котлован. Если воды расположены очень высоко, землю просто утрамбовывают и делают приподнятое насыпное основание. Затем обустраивают массивную гравие-песочную подушку, заливают ее железобетоном, гидроизолируют.
2. Свайный фундамент. Используется на очень заболоченных участках и в местности с риском подтопления. Сваи забиваются на существенную глубину, что позволяет получить надежное строение, несмотря на подвижность грунта.
3. Столбчатый мелкозаглубленный фундамент. Применяется для легких домов с металлическим или деревянным каркасом.

Фундаменты для каркасных домов на торфе

Торфяной грунт считается самым тяжелым и плохим для обустройства фундамента. Если почва на вашем участке именно такая, торф придется вынуть полностью по площади постройки, а на его место засыпать песок.

На вопрос, какой тип фундамента использовать на торфяном грунте, ответят только специалисты, с которыми следует проконсультироваться на этапе проектирования дома. Так вы получите гарантию, что основание действительно окажется долговечным и надежным.

В целом, на слабонесуших почвах применяются сваи (винтовые) и ростверк. На торфяных грунтах используются сваи длиной минимум 11 м.

Фундаменты для каркасных домов на пучащей глине

Глина тоже является сложной почвой для обустройства фундамента. Следует учитывать, что глинистые грунты бывают двух видов:

1. Из красной глины. Отличаются тем, что содержат много песка, за счет чего способны потихоньку пропускать воду.
2. Из голубой глины. Водопропускная способность отсутствует, поэтому влага скапливается на поверхности грунта.

На пучащих глинистых почвах лучше обустроить монолитный железобетонный фундамент. Используется и основание из винтовых свай. Сначала отводится вода из участка, затем копают котлован. Рыть глинистые грунты лучше с помощью не стандартного колесного погрузчика, а фронтального гусеничного.

Дно котлована армируют прутами диаметром 12 мм или больше (в зависимости от характеристик почвы), затем заливают железобетоном.

Фундаменты для каркасных домов с подвалом

Если вы планируете построить дом с подвалом, необходимо сделать заглубленный ленточный фундамент. Его «тело» будет служить стенами цокольного/подвального этажа. С отметки «чистого» пола 1-го наземного этажа устанавливаются несущие конструкции из выбранных материалов.

Ленточный фундамент данного типа заглубляют на 30 см ниже уровня промерзания для несущих стен. Для внутренних перегородок его можно сделать не таким глубоким – около 51-71 см. На пучинистых и глубокопромерзающих грунтах данный тип не используется.

Строительство такого основания выполняется по стандартной технологии:

1. Подготавливается участок (наносится разметка, снимается плодородный шар грунта).
2. Копается траншея.
3. Выравнивается дно.
4. Обустраивается подушка из песка.
5. Собирается опалубка.
6. Вяжется арматурный каркас.
7. Конструкция заливается бетоном послойно, с периодической утрамбовкой посредством виброинструментов.
8. Через 15-30 дней после заливки, когда бетон достаточно затвердеет, можно приступать к строительству стен.

Также на нашем сайте вы можете посмотреть видео о строительстве фундамента под каркасный дом, чтобы своими глазами увидеть, как следует обустраивать основание для зданий данного типа.

Фундамент каркасного дома

 В статье идет речь о видах фундамента, используемых в строительстве каркасных домов, вкратце даны их определения и рассмотрены основные преимущества и недостатки.

Каркасная технология

Строительство каркасного дома под ключ  очень популярно в Европе и Северной Америке, в последнее время набирает популярность и у нас, она экологична и экономична. Однако элементы, из которых возводится дом по такой технологии, являются сборными и любые подвижки грунта (что, например, часто случается при высоком уровне залегания грунтовых вод) будут критичными для такого дома.

Вот поэтому при строительстве так важно заложить надежный и безопасный фундамент. Вместе с тем, однако, благодаря тому, что каркасные строения весят немного, устройство фундамента под них будет довольно несложной задачей.

Виды фундамента для каркасных домов

При постройке заглубленного фундамента его бетонное основание должно находиться на уровне промерзания грунта, но при этом быть выше уровня грунтовых вод (то есть на глубине около 2 м). Такой фундамент массивный и надежный, но его возведение требует больших материальных затрат.
В условиях подвижных грунтов лучше выбрать более недорогой так называемый плавающий тип фундамента. Он, несмотря на название, представляет собой плиту из бетона, усиленную арматурной сеткой. Суть заключается в том, что вся конструкция дома расположена на этой плите и все составные части этой конструкции сохраняют неподвижность по отношению друг ко другу. Такие подвижки грунта, как просадка или его замерзание с последующим оттаиванием дому с плавающим фундаментом не страшны.
Широко используются в строительстве и такие типы фундамента, как:

• столбчатый,
• ленточный,
• свайный,
• плитный,
• винтовой.

Для легких каркасных домов помимо вышеупомянутых также хорошо подойдут мелкозаглубленный ленточный и свайный, а также столбчатый фундаменты.
При ленточном фундаменте по всему периметру здания прокладывают железобетонную полосу, которая и обеспечивает устойчивость дому. Глубина его заложения – около 50-70 см, при его постройке возможно устройство небольших подвалов. Такой тип фундамента сейчас широко распространен из-за своей невысокой стоимости.
Столбчатый фундамент – это система столбов, которые устанавливают в углах и точках пересечения стен, расстояние между ними засыпают щебнем или песком и все это заливают бетоном. Такой фундамент недорогой, не требует дополнительной гидроизоляции, однако исключает устройство подвала и не может быть использован на подвижных грунтах и на участках, где есть перепады высот.
В случае пучинистых грунтов бурят скважины на несколько сантиметров ниже глубины промерзания, куда затем устанавливают трубы, сверху арматурную сетку и заливают бетоном. Следующий этап – обустройство ростверка и соединение ростверка и свай.
Итак, для грамотного выбора фундамента под каркасный дом необходимо обязательно учесть планируемую нагрузку на него, тип грунта на участке, геодезические особенности, уровень грунтовых вод и перепад высот, а также решить, нужен ли вам подвал. Учет этих факторов поможет вам разумно подойти к выбору фундамента.

Фонд пирсов и балок | Деревянно-каркасный дом

Стоим на уровне будущего этажа… мы наверху!

Многие люди шокированы гигантскими размерами балок подоконников, которые мы используем (включая меня), поскольку они представляют собой очень прочные балки из белого дуба 8×12. Они не шутка. В последнее время я думал о том, как кратко описать нашу конструкцию фундамента, и решил внести ясность, объяснив, что мы заменяем бетон деревом. Это серьезные куски дерева, и они должны быть такими, поскольку они поддерживают тяжелый дом из тюков соломы с живой крышей.

Во всяком случае, на прошлой неделе у нас было много волнений, связанных с балками 8 × 12 и установкой первых трех на бетонный фундамент пирса.

Основание для пирса и балки из белого дуба

Периметр дома состоит из балок из белого дуба 8х12. По сути, мы смогли отказаться от большого количества бетона (в виде бетонной плиты или стенового ограждения), используя вместо него древесину. На мой взгляд, гораздо предпочтительнее, так как я очень не люблю использовать бетон.

Работа над большими балками подоконника 8х12 в нашем «свадебном шатре»

Балки 8×12 будут иметь балки пола 3×10, установленные на них, а также две 8×10 в двух ключевых местах, где вес стен больше, чем в других местах.Есть два шарнирных соединения (расположенных над опорами), образующих 26-футовый пролет с востока на запад, и есть два дополнительных интересных соединения на восточной стороне дома, где форма напоминает половину восьмиугольника. Над ними мы еще не работали, но завтра мы выложим врезные и шиповые соединения под углом 45°.

Половина косого стыка в балке подоконника

В понедельник мы собрали группу из 12+ человек, чтобы помочь с перемещением трех самых длинных балок 8×12 и одной из 8×10 к пирсам.Лесовозы — наши лучшие друзья здесь (и, э-э, друзья, готовые взять на себя командование авианосцами, конечно же!)

Перемещение подоконной балки на фундамент

Было очень весело, и всегда приятно видеть визуальный прогресс.

Самое интересное? Наши балки чертовски ровные, что говорит о том, что мы проделали довольно хорошую работу по заливке бетонных опор. Проверьте этот кадр! Посмотрите на этот пузырь. Счастье.

Посмотрите на этот пузырь… вот он уровень!

Какой фундамент лучше для каркасного дома? – Бездорожный магазин

Какой фундамент лучше для каркасного дома?

Лучшим типом фундамента для такой опоры является ленточный фундамент.В качестве альтернативы (и в зависимости от грунта) можно использовать свайный или свайно-балочный фундамент.

Какой тип фундамента используется для каркасного строения?

Сплошные или матовые фундаменты — это типы фундаментов, которые распределяются по всей площади здания для поддержки тяжелых конструкционных нагрузок от колонн и стен. Матовый фундамент используется для фундаментов колонн и стен, где нагрузки от конструкции на колонны и стены очень велики.

Сколько стоит построить каркасный дом?

Стоимость строительства каркасного дома А-образный дом площадью 1000 квадратных футов обычно стоит от 100 000 до 200 000 долларов или в среднем 150 000 долларов.Некоторые комплекты одного размера могут стоить всего около 37 000 долларов, включая внешнюю и внутреннюю настройку. Что касается более высокой цены, индивидуальный дизайн может стоить до 300 000 долларов и более.

Можете ли вы переместить a-кадр?

Когда стержни на месте, вы можете тянуть А-образную раму куда угодно. Когда вы переместите А-образную рамку на новое место, сдвиньте ручку в сторону А-образной рамы, и кнопка Move It! возвращает препятствие на землю. Move It рассчитан на стандартную А-образную раму шириной 36 дюймов.

Могу ли я построить свою собственную рамку?

Если вы строите А-образную раму своими руками, у вас есть три варианта. Постройте кабину из чертежей А-образной рамы. Вы можете приобрести у архитектора или чертежника набор чертежей хижины с А-образной рамой (или составить собственные строительные планы) и купить все сырье — древесину, крепеж, кровельную черепицу и т. д.

Дорого ли строить каркасный дом?

Каркасный дом площадью 1000 квадратных футов обычно стоит от 100 000 до 200 000 долларов или в среднем 150 000 долларов.Некоторые комплекты одного размера могут стоить всего около 37 000 долларов, включая внешнюю и внутреннюю настройку. Что касается более высокой цены, индивидуальный дизайн может стоить до 300 000 долларов и более.

Как построить фундаментную стену?

Возведение стен вашего фундамента Установите деревянные каркасы. Смешайте бетон и залейте стены фундамента. Если вы заливаете рядом со старым фундаментом, его следует прикрепить к стене нового фундамента. Выровняйте верхние части бетонных стен. Снимите деревянные рамы.Нанесите на стены фундамента водонепроницаемое покрытие.

Из каких частей состоит фундамент?

Фундамент – это часть здания, поддерживающая нагрузку дома. В строительстве термин «фундамент» обычно применяется ко всем сегментам здания, построенным под каркасом первого этажа, включая все стены, опоры, колонны, пилястры и другие опоры. На рис. 1 показан типичный залитый бетонный фундамент.

Что такое деревянный каркасный фундамент?

Термин «деревянный каркас» обычно описывает систему панельных несущих стен и перекрытий, построенных из деревянных стоек небольшого сечения, обшитых плитами, в которых деревянный каркас передает вертикальные и горизонтальные нагрузки на фундамент.

Какие существуют типы фундаментов зданий?

Типы фундаментов. Существует три типа обычных бетонных фундаментов: заливной бетон, бетонный блок и стоечно-столбчатый. Размер и допустимые типы регулируются строительными нормами.

Варианты фундамента для стоечной рамы

Пришло время поговорить о строительстве фундамента.

Когда вы строите коммерческое здание, сельскохозяйственное здание или здание для вашего дома или лошадей, существуют различные типы фундаментов, а каркасные здания дают вам гибкость в том, что вы используете.Столбчатое строительство является привлекательным, экономичным и долговечным вариантом для многих типов зданий. Фаворит в строительстве амбаров на протяжении десятилетий, стоечный каркас превратился в жизнеспособное решение для школ, муниципальных зданий, пожарных частей и даже частных домов. Новые технологии, материалы и усовершенствованные методы существенно повысили общую жизнеспособность и долговечность стоечно-каркасных зданий для самых разных областей применения.

Прочность пострамной конструкции

В прошлом ключевым вопросом при строительстве стоечных каркасов могла быть долговечность и целостность фундамента.Современные методы и новые материалы развеяли эти вопросы. В результате современные стоечно-каркасные конструкции столь же прочны и долговечны, если не более, как и любое другое здание, построенное с использованием традиционных методов и материалов.

Уменьшение воздействия на грунт при пострамной конструкции

Не секрет, что необработанная древесина со временем портится под прямым воздействием почвы, микробов и влаги в условиях замораживания-оттаивания. Обработанная древесина может выдерживать эти условия гораздо дольше, даже десятилетия, без признаков износа.

Строительство стоечной рамы начинается с точно расположенных деревянных стоек или колонн для необходимой поддержки. Повышение долговечности стоечно-каркасной конструкции вдохновило на разработку решений для фундамента, которые полностью изолируют компоненты из дерева или ламината от повреждения почвы и чрезмерной влаги. Такие решения выдвинули методы пост-каркаса на передний план строительства. Некоторые из этих методов можно даже использовать для модернизации или ремонта существующих стоечно-каркасных зданий.

Варианты пост-рамного фундамента

1. Одним из успешных решений для фундамента является установка сборных железобетонных опор. Эти специально изготовленные блоки помещаются в землю через определенные промежутки времени, а деревянные столбы вставляются в защитные кронштейны на уровне земли или выше.

2. Залитые в землю сборные железобетонные колонны со специально установленными U-образными кронштейнами, выступающими над уровнем земли, могут быть прикреплены к деревянным или ламинированным стойкам.Они возвышают компоненты древесины над повреждающими условиями. Колонны должны быть изготовлены из бетона самой высокой плотности, чтобы выдерживать разрушительные условия замерзания/оттаивания. Бетонные формы с оценкой 10 000 фунтов на квадратный дюйм могут даже пережить обычные здания, которые сделаны из бетона значительно более низкого качества.

3. Бетонная заливка пирса — это процесс на месте, при котором скоба пирса помещается в бетон на уровне поверхности во время схватывания среды.После того, как бетон затвердеет, деревянные стойки прочно закрепляются в кронштейнах.

4. Асфальтовое и полиэтиленовое покрытие – еще один вариант. В этом сценарии пиломатериалы или клееные столбы покрываются в заводских условиях асфальтом и слоем полиэтилена, который герметизирует и отделяет древесину от разрушающих подземных факторов.

5. Пластиковая опалубка, изготовленная методом выдувного формования, может быть прикреплена к подземным бетонным основаниям, чтобы полностью окружить деревянные столбы.Такая форма с прикрепленными к стойкам ребрами предотвращает вздымание конструкции и полностью отделяет древесину от обнажения.

6. Часто используются пластиковые перегородки из полиэтилена высокой плотности. Это готовые рукава, полностью закрывающие стойку или колонну. Основание также закрыто, и в него встроены планки для предотвращения подъема из-за изменения погоды, смещения почвы или других условий.

7. В определенных ситуациях для защиты стоек от вредного воздействия можно использовать настенные кронштейны, закрепленные на обычных бетонных или каменных фундаментных стенах или бетонных плитах.

Добавление прочности к пост-рамной конструкции Преимущества

Каждое из этих решений началось с одной и той же предпосылки: Держите деревянные компоненты эффективно изолированными от воздействия подземных условий, и каркасные здания обеспечивают множество жизнеспособных ответов на этот вопрос. Каркасная конструкция может выдерживать практически любые условия, над или под землей.

Благодаря прочности и гибкости, добавленным к свойствам стоечного каркаса, экономичности, сокращению времени строительства и привлекательности, стоечно-каркасное строительство является отличным решением для многих коммерческих, сельскохозяйственных, конных и пригородных зданий.

Хотите поговорить дальше? Мы всегда на расстоянии одного звонка! Заполните нашу контактную форму, чтобы связаться с нами.

Каковы типичные сроки строительства? — Сколько времени должно занять строительство дома?

Каждая строительная работа уникальна, но некоторые этапы процесса стандартны. Ваш подрядчик должен предоставить вам график, адаптированный к дому, который вы строите, прежде чем он начнет строительство. Если они этого не сделают, попросите один.

Вот как может выглядеть общий график строительства [источник: Home Building Smart]:

1. Предварительный период строительства .Прежде чем вы начнете, вам (или вашему подрядчику), вероятно, придется получить разрешения, завершить архитектурные планы и разобраться с вашим финансированием. Это может занять от одного до двух месяцев или дольше.
2. Подготовка участка и закладка фундамента . Это включает в себя расчистку территории от мусора и деревьев, выравнивание участка и заливку фундамента. Месяц в среднем для этого шага.
3. Каркас дома и строительство крыши . На обрамление обычно уходит около месяца, но плохая погода может задержать.После того, как крыша поднята — обычно через пару недель — погода, как правило, не вызывает беспокойства [источник: Bunzel].
4. Сайдинг, электропроводка и сантехника . Рабочие закончат наружную отделку дома и запустят водопровод, электричество и отопление, что займет около одного или двух месяцев.
5. Внутренняя отделка . Это когда внутренняя часть вашего дома начинает выглядеть как дом, с гипсокартоном и большей частью плотницких работ. Ожидайте около двух месяцев.
6. Отделка .В последние два месяца подрядчики укладывают полы, красят и заканчивают сантехнические и электрические работы.
7. Список ошибок . Это критический шаг, когда вы делаете последний шаг, и вы и ваш подрядчик создаете то, что по сути является списком мелочей, которые еще нужно доделать. Подумайте о том, чтобы подправить краску здесь и немного замазать там. Убедитесь, что вы подходите к этому критически и подвергаете сомнению все, что кажется неправильным. Это ваш шанс попросить вашего подрядчика исправить ошибки до того, как вы въедете.
8. Проверки . Во время многих из этих шагов и в зависимости от требований вашего округа от вас может потребоваться проведение инспекций инспектором вашего округа. Поэтому, например, перед тем, как повесить гипсокартон, может потребоваться проверка электропроводки и сантехники. От вас также может потребоваться окончательный сертификат об инспекции жилья, чтобы доказать, что ваш дом построен в соответствии с законом и кодексами и что он подходит для проживания.

Некоторые из этих шагов, конечно, могут перекрываться, и почти неизбежные задержки могут сделать работу мучительно дольше, чем предполагалось.Проблема может заключаться в чем угодно: от несвоевременной доставки материалов до почти неизбежной бюрократии проверок и разрешений. Даже зная это, может показаться, что все слишком затянулось. Так что ты можешь сделать?

Информационно-пропагандистский фонд Framehouse — Фонд «Новая надежда»

Framehouse Outreach Foundation – наш общественный партнер №1

Фонд Framehouse Outreach Foundation, основанный преподобным Джонни Флауэрсом в 2009 году, является нашим общественным партнером №1.Почти все, что делает New Hope Foundation, делается в координации с Framehouse Outreach Foundation. Основное юридическое различие заключается в том, что Фонд Framehouse Outreach является общественной благотворительной организацией, одобренной IRS в соответствии с разделом 170 (b) (1) (A) (vi) Налогового кодекса, а New Hope Foundation — частной благотворительной организацией, одобренной IRS в соответствии с разделом 170 (b) (1) (A) (vi) Налогового кодекса. раздел 501 C 3 Налогового кодекса.

Framehouse Outreach Foundation является владельцем Центра расширения прав и возможностей по адресу 2200 Zang Blvd, Dallas, Texas 75224.Фонд Framehouse Outreach Foundation оплачивает все счета Центра расширения прав и возможностей за счет пожертвований, грантов и контрактов на обслуживание. Дополнительную информацию о Framehouse Outreach Foundation можно найти в разделе часто задаваемых вопросов на этом веб-сайте, или вы можете запросить дополнительную информацию на нашей странице «Свяжитесь с нами».

Как вы можете помочь?

Вы можете помочь нам, пожертвовав часть выручки от продажи всего, что вы продаете на ebay. Мы запустили новую программу сбора средств в рамках программы eBay Giving Works.Это позволяет вам продавать товары на ebay и жертвовать часть выручки от продаж в наш дочерний фонд Framehouse Outreach Foundation.

1. Перейдите на страницу фонда Framehouse Outreach Foundation на сайте eBay Giving Works *
2. Выберите сумму пожертвования
3. Список ваших предметов!

* Обратите внимание: вы можете перейти прямо на страницу благотворительного фонда Framehouse, щелкнув эту ссылку… или, если вы хотите найти нашу благотворительную организацию на веб-сайте eBay Giving Works, выполните поиск по запросу «Framehouse Outreach Foundation» с помощью «Framehouse ” как ОДНО слово, иначе наша страница не появится.

Вы также можете ПОКУПАТЬ товары на eBay у продавцов, которые жертвуют часть своей продажи в наш дочерний фонд Framehouse Outreach Foundation.

1. Перейдите на страницу фонда Framehouse Outreach Foundation на сайте eBay Giving Works *
2. Прокрутить страницу вниз
3. Покупайте товары у продавцов, которые делают нам пожертвования!

От фундамента до каркаса за 2 дня

Он называется «новаторским».

«Умный, устойчивый и гибкий».

«Открытая дверь в смелый новый мир».

Для сотен профессионалов в области жилищного строительства, перешагнувших его порог на Международной выставке строителей в этом месяце в Лас-Вегасе, KB Home ProjeKt имеет еще одно важное отличие:

Он был возведен за два дня.

Это может быть сложной идеей для понимания, учитывая исключительно низкий рейтинг HERS дома, сложную геометрию потолка и сложную экосистему IoT, состоящую из более чем 400 взаимосвязанных устройств (скажите слова «Привет, Google, я дома» и посмотрите, что происходит дальше). Два дня? Вряд ли это возможно для дома, который переопределяет «где живет завтрашний день».

Направляющие колонны

Хороший вопрос задать руководителю KB Home ProjeKt Джейкобу Аталле. Аталла является вице-президентом по устойчивому развитию национальной жилищно-строительной компании KB Home. Это третий концептуальный дом, построенный его компанией. Это издание создано в Inspirada, тщательно спланированном сообществе недалеко от Лас-Вегаса. Дом более чем соответствует руководящим принципам проектной группы: экологичность, здоровье, гибкость и ум.

«Мы хотели, чтобы наши партнеры по проекту немного напряглись, — замечает Аталла. «Единственный способ, которым мы могли бы это сделать, — это сотрудничество. Сотрудничество здесь — двигатель различий».

До последнего гвоздя

Объединить более 30 партнеров по проекту, включая команду журнала BUILDER, легче сказать, чем сделать, особенно с агрессивной целью реализации. Команда в значительной степени полагалась на строительство за пределами площадки, чтобы ускорить строительные циклы. Во-первых, дом должен быть фактически построен в среде BIM.Преобразование виртуального строительства в реальную сборку по принципу «подключи и работай» на месте требует тщательной детализации, коммуникации и доверия между партнерами.

Команда обратилась к развивающемуся стандарту программного обеспечения для промышленных домостроителей, корпоративному программному решению SAPPHIRE. Компоненты пакета оказались неоценимыми для соблюдения жестких сроков реализации проекта и целей в области качества.

Коммуникационный портал

«Мы увидели, как выглядит мир завтрашнего дня с точки зрения производства.Тесная координация в среде BIM создает более эффективную и прочную конструкцию, которая изготавливается за пределами площадки и устанавливается на месте в рекордно короткие сроки и с минимальными трудозатратами», — сообщает Аталла.

Модуль пакета SAPPHIRE Build под названием Portal позволял команде управлять бесчисленными проектными чертежами, спецификациями, фотографиями и электронными письмами упорядоченным и контролируемым образом, что значительно упростило общение между командами. «Это действительно помогло поднять инновации и качество на несколько ступеней выше, чем мы были бы без них», — говорит Аталла.«У нас не может быть конфликтов с такой большой частью дома, построенного за пределами участка. Стеновые панели и напольные кассеты должны быть плотно скреплены болтами за считанные минуты».

Уроки перемен

Люди, стоящие за SAPPHIRE, базирующейся в штате Миссури, MiTek, с самого начала активно поддерживали KB Home ProjeKt, оказывая помощь в различных областях проекта, включая проектирование и производство компонентов, хранение документов, проектирование оптимизации систем отопления, вентиляции и кондиционирования воздуха, и важные конструктивные элементы, известные как Hardy Frames.Грегг Реннер из MiTek, старший вице-президент по глобальному жилому маркетингу, говорит, что участие его компании направлено на достижение большей скорости и точности строительства. «В отрасли нет рабочей силы для строительства домов, как это было раньше. Мы должны измениться», — говорит Реннер.

«Изготовление компонентов за пределами площадки позволяет строителю построить типичный дом вдвое быстрее, чем при сборке из палочек. Это означает, что бригада по возведению каркаса может возвести в два раза больше домов. KB Home ProjeKt показывает, как строители могут делать это с удивительной точностью, аккуратностью и скоростью», — говорит он.

Посмотрите сами, в чем весь азарт. Совершите виртуальный тур по KB Home ProjeKt прямо сейчас.

Зачем строить амбар? Или Почему стоечно-каркасная конструкция лучше

Если вы хотите построить дом, коммерческое здание , гараж, сарай «shouse», здание для конного спорта , место для проведения мероприятий или просто сарай вашей мечты , у вас есть несколько вариантов конструкции. Двумя наиболее распространенными методами строительства являются строительство из стержней (также известное как строительство «опорной стены») и строительство с опорным каркасом (часто называемое строительством «столбового сарая»). Строительство сарая из шестов сильно отличается от строительства из стержней и предлагает несколько преимуществ . Система CPS Post Frame Building System также предлагает некоторые явные конкурентные преимущества для подрядчиков по сравнению с традиционными методами строительства стоечных каркасов.
