Установка потолочных балок в доме из блоков: перекрытие, укладка и опирание балок

перекрытие, укладка и опирание балок

Благодаря автоклавной технологии производства, дающей возможность при малой плотности газобетона получать изделия с допустимым для конструкционного применения классом прочности, можно строить теплоэффективные жилые дома. Однако недостаточно высокие прочностные показатели кладки из блоков D400-D500 ограничивают диапазон воспринимаемых нагрузок — а снижаются они, в первую очередь, благодаря лёгким перекрытиям балочного типа. Рассмотрим, как производится установка балок перекрытия в доме из газобетона.

Содержание

1. Для чего нужны перекрытия в доме из газобетона
2. Правила возведения деревянных перекрытий
3. Виды перекрытий
4. Балки из цельного бруса и досок
5. Из клееного бруса
6. Деревянные двутавровые балки
7. Монтаж перекрытий
8. Расчет конструкции
9. Подготовка к монтажу
10. Перекрытие этажа
11. Установка балок перекрытия в доме из газобетона – варианты заделки концов
12. Послемонтажная отделка: перекрытие межэтажное, без монтажа черепного бруска
13. Плюсы и минусы балок по сравнению с плитами перекрытия – заключение
14. Калькулятор дома из газобетона

Для чего нужны перекрытия в доме из газобетона

Являясь неотъемлемой частью здания, перекрытие выполняет такие функции:

• Это горизонтальная ограждающая конструкция, разделяющая здание на этажи.
• Она не только воспринимает полезные нагрузки, но и при определённой структуре обеспечивает зданию рамную жёсткость.
• Поддерживает в помещениях комфортную температуру и уровень шумности.
• В пожароопасной ситуации перекрытие должно локализовать очаг воспламенения.

Правила возведения деревянных перекрытий

Основным элементом деревянных перекрытий являются балки, отсюда и название «балочные». Теоретически балки могут быть металлические или железобетонные, но лёгкими их точно не назовёшь. К тому же, у этих материалов высокий коэффициент теплопроводности, на них может образовываться конденсат, поэтому в жилых домах используют балки деревянные. Совсем не обязательно, чтобы они были сделаны из цельной древесины, это может быть клееный брус или изделия с двутавровым сечением из фанеры или OSB. Тем не менее, все эти материалы тоже имеют отношение к дереву, а потому относятся к категории деревянных.

По назначению балки перекрытия делятся на две категории:

1. Прогоны. Основные, опорные балки — располагаются продольно.
2. Лаги. Располагаются поперечно, с опорой на прогоны. За счёт них внутри конструкции создаётся вентилируемый зазор, по ним же в помещении верхнего этажа монтируется черновой пол.

Как укладывать плиты перекрытия на газобетон.

Подробнее

Структура пирога перекрытия может быть разной, что зависит от вида применяемых балок и размера их сечения. Имеет значение и способ подшивки снизу, ведь балки могут не только исполнять роль конструктивных элементов, но и участвовать в дизайне потолка — а это нужно предусмотреть в процессе формирования перекрытия. Для начала рассмотрим, каким может быть деревянное межэтажное перекрытие в доме из газобетона.

Виды перекрытий

В доме, имеющем два этажа, будет три типа перекрытий:

• Подвальное или цокольное, оно же является полом первого этажа. Если под ним нет помещений, или есть, но неотапливаемые, основное внимание при устройстве перекрытия уделяется антисептированию древесины и устройству гидроизоляции как для самих балок, так и утеплителя между ними. Расстояния между балками здесь, как правило, меньше.Фото 5 Цокольные балки перекрытия в доме из газобетона

В газобетонных домах перекрытие над цоколем чаще делается монолитным, ведь опирается оно на фундамент, а не на газобетон, и уменьшение веса здесь неактуально. Всё зависит от того, какова конструкция фундамента. Если это плита с монолитным цоколем, то балочное перекрытие – лучший вариант. Его проще в случае необходимости разобрать, ведь под полом будут располагаться коммуникации в керамзитной или песчаной засыпке.

• Чердачное. Это перекрытие отделяет подкровельное пространство от жилого этажа и нередко является продолжением стропильной системы крыши. Когда под ней располагается мансардный этаж, перекрытие монтируется независимо, потому что имеет более качественную звукоизоляцию, да и ремонтировать его при необходимости проще.

Если это просто чердак, кровля будет выполнена в холодном варианте, поэтому при формировании перекрытия основное внимание уделяется утеплению. Толще утеплитель – больше и общая высота перекрытия, для чего как раз используются лаги. Сами балки при отсутствии полезных нагрузок будут иметь меньшее сечение, либо шаг между ними делается больше.

• В междуэтажном перекрытии нет необходимости утолщать слой утеплителя, а чтобы обеспечить хорошую звукоизоляцию, достаточно увеличить его плотность. Толщины теплоизоляции 100 мм здесь вполне достаточно, что без проблем перекрывается за счёт высоты сечения балки. Здесь обычно нет необходимости в устройстве контробрешётки, потому что лаги в структуре отсутствуют, а черновое покрытие пола монтируется непосредственно к балкам перекрытия.

Если междуэтажное перекрытие по деревянным балкам в газобетонном доме и делают в двухъярусном варианте, то только исключительно из соображений лучшей звукоизоляции. Однако из-за увеличения затрат это становится невыгодным – лучше просто увеличить высоту балок, чтобы можно было положить между ними более толстый утеплитель.

Балки из цельного бруса и досок

Когда в качестве балок перекрытия применяется пиломатериал из цельной древесины, длина пролёта между точками опирания не должна превышать 6 м – чтобы уменьшить вероятность их прогиба. Брус может иметь квадратное или прямоугольное сечение, но прямоугольник, установленный на ребро, работает на изгиб лучше. Поэтому, если балки не планируется оставлять на виду, чтобы осуществить дизайн потолка в стиле кантри, их формируют не из бруса, бревна или лафета, а из обрезной доски сечением 38-50*150-250 мм.

При небольшой высоте (менее 200 мм) балки из доски во избежание скручивания под нагрузкой сдваивают, либо устраивают между ними связующие поперечные распорки.

Из клееного бруса

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Клеёный брус изготавливается путём сращивания под прессом досок из дерева хвойных пород. Так как в процессе нарезки ламелей древесина тщательно сортируется, и из неё вырезаются все дефекты, технология склейки даёт возможность получать изделия с отменным качеством и стабильными прочностными характеристиками.

Такой пиломатериал практически не имеет недостатков, свойственных цельной древесине, служит дольше, а потому очень часто используется для формирования перекрытий. Недостаток у него один – высокая цена, зато клеёный брус лучше работает на изгиб, и длина пролёта может быть не 6, а все 12 м. Выбор сечения осуществляется аналогично, о чём будет сказано далее.

Деревянные двутавровые балки

Наибольшей несущей способностью обладают погонажные изделия, имеющие форму двутавра – стойки с двумя поперечными полками. Раньше подобную структуру имел только металлопрокат, теперь это ещё и деревянные балки для перекрытий. Такая балка представляет собой комбинированное изделие, полки и стойка которого изготовлены из разных материалов.

Полки обычно делают из термообработанного строганого бруса либо из LVL-бруса (склеенного из шпона). Стойки балок вырезают из фанеры или плит OSB, и соединяют с полками методом гребень-паз на клею. Клей используется на меламиновой основе, он обладает высокой адгезионной способностью и отлично работает в несущих конструкциях.

Вот каков перечень преимуществ использования деревянных двутавровых балок для перекрытия:

• Относительно невысокая стоимость.
• Высокая несущая способность.
• Несложный монтаж.
• Как и клееный брус, могут перекрывать пролёты до 12 м.
• Балки применимы для формирования любых перекрытий, в том числе цокольных и чердачных.
• Высота не менее 200 мм позволяет сверлить в стойках балок отверстия, чтобы пропустить коммуникации. При этом конструкция не утрачивает свою прочность.
• Такие балки не скрипят и не подвержены линейному расширению как деревянные.

Монтаж перекрытий

Мы уже отмечали, что структура деревянного перекрытия может отличаться в зависимости от места его расположения в здании, материала самих балок и вариантов финишной отделки пола или потолка. В основном, отличается принцип монтажа цокольного перекрытия, так как при отсутствии под ним помещений балки невозможно подшить с обратной стороны — приходится всё делать со стороны перового этажа (сверху).

Наибольшую популярность легкие плиты перекрытия из газобетона получили с развитием малоэтажного жилищного строительства. Как организовать всё самостоятельно.

Подробнее

Основная задача состоит в том, чтобы обеспечить утеплителю опорную плоскость. Для этого к нижней части брусьев по бокам пришиваются черепные бруски, на которые можно опереть донышко из фанеры или укладываемых поперёк дощечек. То есть, брусу таким действием придаётся сечение перевёрнутой буквы «Т». Если использовать двутавровые балки, у которых такие перекладины уже есть, пришивать черепной брус не придётся.

Прежде чем приступать к монтажу, нужно правильно выбрать сечение балок и раскроить их по длине. Об этом в следующей главе.

Расчет конструкции

Длину балки определяет размер пролёта, который необходимо перекрыть. Несмотря на имеющийся чертёж, в котором указываются величины пролётов, замерять конкретный размер нужно по факту – рулеткой.

• Конечный результат будет зависеть от глубины заделки концов балок в стену. Минимально это 120 мм, но может быть и больше, в зависимости от толщины стены. Соответственно, к длине балки нужно прибавить длину двух заделываемых концов – например: 5,7 м + 0,12 м х 2 = 5,94 м.

Исключением являются только ситуации, когда перекрытие чердачное, а балки являются частью стропильной системы крыши. Её свес может формироваться за счёт вылета балок, а их длина складывается из величины пролёта, толщины стены и длины свисающего конца.

• Сечение балок зависит от суммарных нагрузок, действующих на перекрытие. Кроме его собственного веса, это так называемая, полезная нагрузка, включающая в себя вес людей, мебели и оборудования, которое располагается в помещении.
• Рассчитать точные цифры довольно сложно, нужно знать вес каждого используемого в пироге перекрытия материала, поэтому строительные нормы 2.01.07-85 предлагают нормативные нагрузки для того или иного вида перекрытий.
• Если оно чердачное, неэксплуатируемое, нагрузка будет состоять только из собственного веса конструкции, что в среднем составляет всего 50 кг/м2. Согласно СНиП, временной эксплуатационной нагрузкой для чердаков является 70 кг/м2.
• Эта цифра умножается на 1,3 — коэффициент запаса надёжности конструкций, собираемых непосредственно на стройплощадке. Таким образом: 50 кг/м2 + 70 кг/м2 х 1,3 = 141 кг/м2. Округляем в большую сторону, получаем 150 кг/м2.
• Для эксплуатируемого чердака расчётная нагрузка берётся, как для межэтажного перекрытия – минимум 150 кг/м2. После умножения на коэффициент получаем 195 кг/м2 (округлённо 200 кг/м2).

Пользуясь следующей таблицей, выбираем сечение балки для этой нагрузки:

Если вам надо подобрать сечение толстых балок для их участия в дизайне, можно воспользоваться готовой таблицей, где нагрузки рассчитаны сразу на максимум – 400 кг/м2. Здесь сечение балок из цельно деревянного бруса определяется в зависимости от шага их установки:

Для балок из досок совсем необязательно выбирать именно тот шаг, что указан в таблице. Гораздо удобнее подбирать расстояние, кратное ширине подшивочного листа: фанерного, гипсокартонного, и т.д. Высота балки — она же ширина используемой в этом качестве доски, выбирается с таким расчётом, чтобы можно было разместить теплоизоляционные плиты необходимой толщины, и ещё осталось бы место для вентилируемого зазора.

Подготовка к монтажу

Несмотря на незначительный вес деревянного перекрытия, стены в газобетонном доме могут реагировать на точечные нагрузки под концами балок трещинообразованием. Чтобы эти нагрузки равномерно распределить, обрез кладки необходимо усилить армошвом. Это шов под концами балок, толщиной 50-70 мм из обычного цементно-песчаного раствора, в который закладывается 4 стержня диаметром 14-16 мм, соединённых между собой распределительной арматурой диаметром 6-8 мм в плоский каркас.

Если перекрытие чердачное неэксплуатируемое, строители устраивают обычное горизонтальное армирование ряда блоков на который будут опираться балки. Как вариант для чердака, балки опираются на мауэрлат. Это зависит от конструктива стропильной системы, так как балки перекрытия могут являться её неотъемлемой частью.

Для эксплуатируемого перекрытия: межэтажного илимансардного, по обрезу газобетонных стен заливается армопояс с объёмным каркасом, закольцованный по периметру здания. Его высота обычно соответствует высоте ряда кладки, так как для заливки обычно используют лотковые блоки с U-образным сечением.

После того, как к монтажу перекрытия подготовлены стены, следует подготовить и балки, путём выполнения мероприятий по их защите от гниения и возгорания. В основном это касается цельнодеревянных досок и бруса, так как клеёная древесина после камерной сушки и проклейки меламиновым клеем практически не содержит в себе влаги и не впитывает её, а потому не подвержена биологическому разложению.

Для защиты древесины чаще всего используют различные антисептики: водорастворимые, масляные, восковые. Для ответственных конструкций производители предлагают комбинированные составы на основе минеральных солей и органических растворителей, которые работают не только как антисептик, но и как антипирен.

Весьма эффективной защитой деревянных балок от биологического воздействия, является поверхностный обжиг. Строители активно используют его перед монтажом балок, так как это не требует много времени и практически обходится бесплатно — нужна всего лишь паяльная лампа или газовая горелка. Обжиг производится на глубину 4-5 мм.

Перекрытие этажа

Монтаж балок перекрытия в газобетонном доме начинается после проведения предварительной разметки, с установки маяков. Их роль исполняют балки, устанавливаемые по краям перекрытия и в промежутке. Положение маяков выверяется по уровню, их выравнивают путём подкладки под концы обрезков доски требуемой толщины.

Установка балок перекрытия в доме из газобетона – варианты заделки концов

Самый ответственный этап в монтаже деревянного перекрытия – это заделка торцов балок. Она может быть глухой или открытой, и вот в чём между ними разница:

Схема	Принцип заделки
	При глухой заделке концы балок пропитываются битумной мастикой или другим антисептиком, и обёртываются рулонной гидроизоляцией так, чтобы плоскость торца оставалась открытой. Через него будет выходить влага, а чтобы облегчить этот процесс, концы брусьев запиливают под углом около 75 градусов к нижней грани. При этом гнездо в кладке имеет небольшой размер по высоте — чтобы только помещалась сама балка на деревянной подкладке, и оставался небольшой зазор в 3 см для заполнения его монтажной пеной или раствором. Чаще всего этот способ используют для установки балок из клеёной древесины и композиционного двутавра, в которых нет внутренней влаги.
	Если балки монтируются из плохо высушенной древесины, лучше использовать открытый способ заделки торцов. Здесь гнездо делают больше по размеру и его не замуровывают герметично, а оставляют выше поверхности балки открытый зазор, через который будет удаляться влага. Делается это для того, чтобы на стенках выемки в кладке не образовывался конденсат.

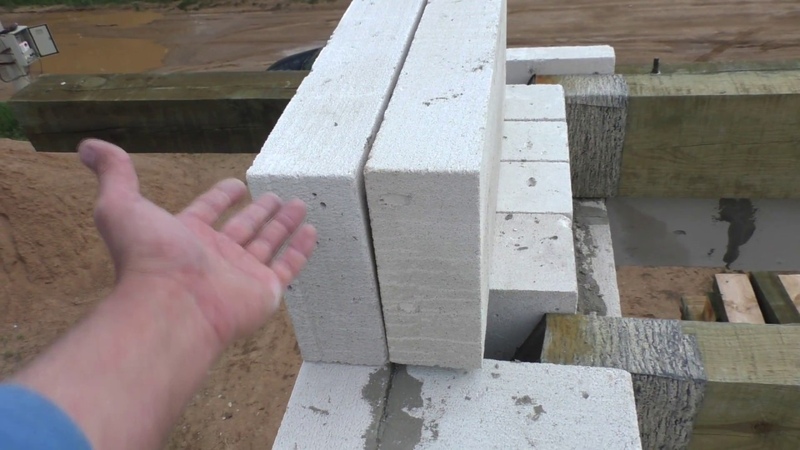

Перед тем, как установить балки перекрытия в доме из газобетона на наружные стены, заднюю стенку гнезда, в которое будет монтироваться балка, необходимо утеплить. Для этой цели может использоваться как тёплый штукатурный раствор на основе перлита, наносимый на заднюю поверхность, так и куски пенопласта, наклеиваемого на монтажную пену.

При монтаже на внутренние стены может применяться как открытая заделка балок, так и глухая, но выполнять теплоизоляцию здесь не требуется. Стыков в любом случае не будет видно, так как балки находятся внутри пирога перекрытия. Если же они участвуют в интерьерном дизайне, зазоры между балками и краями выемок в кладке прикрывают декоративными нащельниками.

Послемонтажная отделка: перекрытие межэтажное, без монтажа черепного бруска

После установки в проектное положение маяков и полной заделки их концов, можно приступать к установке рядовых балок, с соблюдением заданного шага установки. Чаще всего это 60 см, так как именно такая ширина (или кратная этой цифре) является стандартной для подавляющего большинства рулонов и плит теплоизоляционных материалов.

• Если в качестве утеплителя используется минеральная вата, снизу по балкам монтируется паропроницаемая мембрана, через которую пар сможет свободно выходить, а не скапливаться внутри утеплителя. Полотно мембраны раскатывают по нижней поверхности балок, в перпендикулярном направлении, закрепляют степлером, нахлёсты проклеивают специальным скотчем.
• Когда в структуре перекрытия не предусматривается монтаж черепного бруса, элементы поддерживающей обрешётки, на которую будет укладываться утеплитель, монтируются прямо к нижней плоскости самих балок. Выбор материала для неё зависит от того, чем вы собираетесь подшить потолок по деревянным балкам в доме из газобетона.
• Чаще всего используется строганая рейка или обрезная доска 25*100 мм, устанавливаемая с шагом 40-60 см. По такой обрешётке можно смонтировать любой длинномерный материал: вагонку или планкен, ПВХ панели, реечную систему. Если потолок нижнего помещения предполагается штукатурить, проще всего подшить перекрытие снизу гипсокартоном.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Чтобы смонтировать натяжной потолок, перекрытие тоже нужно подшить листовым материалом – чтобы на полотно не падал какой-либо мусор, отчего оно может провисать. Кроме гипсокартона для этой цели можно использовать и деревоподобный листовой материал: ДСП, OSB, фанеру.

• Что доску, что листовой материал, располагают поперёк балок. Обшивка образует надёжное основание, на которое можно укладывать утеплитель или специальные звукоизоляционные плиты. Если балки высокие (монтируются из доски), теплоизоляцию укладывают в два слоя, с разбежкой швов.
• Поверх утеплителя тоже настилается плёнка, но непроницаемая для паров. При этом нет разницы, будет ли наверху просто чердак, или ещё один этаж. Делается это потому, чтобы пар из нижнего помещения не попадал в элементы чернового пола наверху. Так же пар не будет проникать в перекрытие и со стороны чердака или верхнего помещения.
• Если получилось так, что утеплитель заполнил межбалочное пространство до самого верха, и для вентиляционного зазора не осталось места, черновой пол придётся тоже монтировать по обрешётке. Она же будет фиксировать парогидроизоляционную мембрану.
• Для этого используют рейки 20*50 мм, набиваемые вдоль балок. По этой обрешётке сначала собирают временный настил, по которому будут перемещаться рабочие в процессе возведения стен верхнего этажа, а потом уже монтируют постоянный черновой пол под конкретное финишное покрытие. Чтобы положить наверху керамическую плитку, монтируют плиты ЦСП или ГВЛ; если покрытие будет дощатое, черновой пол делают из ДСП или OSB.
• Если балки достаточно высокие и уровень утеплителя оказался на несколько сантиметров ниже их верхней плоскости, этап установки обрешётки можно пропустить и пришивать элементы чернового пола непосредственно к балкам. Главное, не забыть про амортизирующие прокладки из резины или пробки в тех местах, где настил опирается на рёбра балок – они будут погашать трение и устранять скрип при ходьбе по перекрытию.

Плюсы и минусы балок по сравнению с плитами перекрытия – заключение

Как и любая другая конструкция, деревянное балочное перекрытие имеет не только преимущества, но и недостатки. Вот в чём выражаются те и другие:

Малый вес готового перекрытия позволяет возводить стены из газобетона плотностью ниже 500 кг/м3

Низкая материалоёмкость, что сказывается как на себестоимости конструкции, так и на доставочных расходах

Идеальный способ облегчить нагрузку на фундамент

Установка производится вручную, без использования грузоподъёмных механизмов и сложного оборудования

Невысокая трудоёмкость работ

Балки перекрытия могут задействоваться в потолочном дизайне

Дерево – материал органический, оно подвержено биологическому воздействию, привлекательно для грызунов

Балки требуют периодической антисептической обработки и защиты от возгорания

Деревянные перекрытия служат гораздо меньше, чем бетонные, поэтому в многоэтажных домах не проектируются

В доме, строящемся в сейсмически нестабильном районе, балочные перекрытия нежелательны. Бетонные более надёжны со всех точек зрения

При пролётах стен более 6 м, обычные строганые балки не используются. Нужен клееный брус или двутавры заводского изготовления. А ещё лучше – железобетон

Натуральная древесина подвержена возгоранию, поэтому в местах прохождения через перекрытие дымоходов приходится делать теплоизоляционные короба

Лучше всего деревянные перекрытия делать в одноэтажных газобетонных домах с мансардой, что позволит получить лишнюю жилую площадь без дополнительных затрат.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

* — Цена ориентировочная и не является публичной офертой. Актуальные цены могут быть указаны только в смете по строительству дома.

монтаж, укладка, крепление и опирание балок

Газобетонные блоки по праву считаются самым инновационным материалом для строительства коттеджей, дач и домов. Сами блоки весят не много по сравнению с кирпичом, имеют хорошую геометрию, кладутся на , ввиду чего возведение несущих конструкций не занимает большого количества времени.

Но есть у газобетона и минус — из-за своей невысокой прочности при оказывании на него давления от перекрытий стены могут потрескаться. По этой причине при строительстве перекрытий в таких домах необходим . Далее речь пойдёт про деревянные перекрытия в доме из газобетона.

Преимущества и недостатки по сравнению с плитами перекрытия

Важно!

Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

1. Экологичность, так как дерево — это возобновляемый натуральный материал.
2. Небольшая масса.
3. Низкая теплопроводность по сравнению с бетонными конструкциями.
4. Невысокая цена по сравнению с другими видами перекрытий.
5. Большой ассортимент в выборе.
6. Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

1. Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
2. Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
3. Горючесть (натуральные материалы легко воспламеняются).

Важно!

Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.

Теперь рассмотрим бетонные перекрытия и их недостатки:

1. Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
2. Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про .

Виды балок, преимущества и недостатки каждого вида

Для строительства перекрытий между этажами здания обычно использую всего три вида балок из дерева:

1. Цельные.
2. Клееные.
3. Двутавровые.

Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.

Из цельного бруса

Балки из цельного бруса отличаются своей прочностью, однако уступают по максимально возможной длине. Для того, чтобы балка не прогнулась со временем, рекомендуется не устанавливать ее длиной более 5 метров. То есть перекрытия из бруса подходят только для небольших домов.

Из существенных минусов можно выделить то, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью. Не стоит исключать и риск возникновения пожара.

Внимание!

Для больших конструкций специалисты рекомендуют использовать перекрытия из других видов балок.

Из клееного бруса

У балок из клееного бруса имеется одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров.

У клееных балок выделяют такие преимущества:

1. Особая прочность.
2. Способность покрывать пролеты до 12 метров.
3. Небольшая масса.
4. Более долгий срок службы.
5. Не деформируются с течением времени.
6. Относительно пожаробезопасны по сравнению с обычным брусом.

Однако, стоит такой материал гораздо дороже.

Деревянные двутавровые балки

Двутавровые балки считают одними из самых прочных и надежных благодаря форме профиля, ведь состоят они из нескольких слоев, каждый из которых защищен различными пропитками.

К плюсам двутавров можно отнести:

1. Высокую прочность, жесткость благодаря своей форме.
2. Отсутствие прогибов.
3. Бесшумность в эксплуатации — конструкции не скрипят при оказывании на них давления в отличие от остальных видов перекрытий.
4. Материал не трескается, не рассыхается с течением времени.
5. Легкость в монтаже.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок. Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (‬400‭ ‬кг/м²). В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.

Совет

Лучшим сечением для прямоугольных деревянных балок считается с соотношением высоты к ширине 1,4 : 1.

Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см:

• Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
• При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
• Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
• При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
• Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
• Шестиметровое перекрытие делается из балок размером 15 на 20 см.

Если шаг увеличивается, то следует увеличивать и величину сечения балки.

Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:

Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м². Вот значения для шага установки 60 см:

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: http://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

• нет в продаже балок с требуемым сечением;
• доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Типы перекрытий

Сейчас в основном используют лишь три типа перекрытий:

1. Балочное — состоит из балок.
2. Ребристое — балки, положенные ребром.
3. Балочно-ребристое.

Первый вариант — стандартный, именно для него и были описаны размеры сечения. Ребристые и балочно-ребристые перекрытия в настоящем практически не используют из-за увеличенных сроков работ и сложности конструкции, поэтому останавливать внимание на них мы не будем.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Сначала дерево следует предварительно обработать противопожарным составом, а также жидкостью от гниения (это нужно сделать со всей перекладиной). Сделать это нужно сразу после покупки. Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет. Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

1. Битумом или праймером.
2. Рубероидом, толью или пергамином.
3. Жидким гидроизолом, состоящим из битума.
4. Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

Справка

Для газобетона считается нормальным содержание эксплуатационной влажности 3-5%. Какими бы сухими не казались блоки, недопустимо прямое соприсковение дерева с этим материалом.

Балку необходимо заделать в несущую стену минимум на 12 см. Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Внимание!

Торец балки отсекать гидроизоляционным материалом не нужно. Иначе будет закрыт доступ для испарения влаги. Требуется оставить небольшой воздушный зазор между концом балки и стеной.

Производится укладка балок на армированную поверхность (для усиления прочности конструкции). Вместо армопояса некоторые производители в небольших домах допускают опирание на газобетон с подкладкой металлической полосы 6х60 мм.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Послемонтажная отделка

По завершении строительства перекрытия рекомендуется подождать, прежде чем начинать производить чистовые работы, чтобы балки дали усадку. Перекрытия рекомендуется «скрыть» за чистовой отделкой до наступления холодов, чтобы они не подвергались воздействию влажных погодных факторов.

Также необходимо сделать крышу. Если до зимы это совершить никак не получается, то всю конструкцию следует накрыть пленкой или тентовым материалом, в том числе и окна, чтобы влага не поступала в здание. Но небольшие сквозные “просветы” оставить все-таки рекомендуют, чтобы внутри помещения был оптимальный уровень влажности.

Теперь непосредственно к послемонтажной отделке. Сначала делают черновой потолок снизу перекрытия. Сделать его можно и из фанеры, если в дальнейшем предусмотрено возведение, к примеру, подвесного потолка.

Важно!

Начинать следует именно с нижней части балки, так как между потолком и полом обычно кладут утеплитель, который также выступает в качестве шумоизоляции.

После монтажа потолка уже сверху кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то делать утепление необязательно. Но нужно отметить, что утепление работает и как шумоизоляция. Если же второй этаж будет чердаком, то утеплять точно нужно — иначе тепло будет уходить.

После прокладки утеплителя можно класть черновой пол (он поможет в дальнейшем возведении здания, так как не придется устанавливать леса).

Чистовую отделку необходимо производить уже после того, как в доме появятся окна и он даст усадку.

Деревянные межэтажные перекрытия — одно из самых оптимальных решений. Ведь деревянные балки прочные, легкие и при этом дешевые. Они просты в монтаже и не оказывают излишнего давления на стены. Главное, правильно произвести расчет и обязательно обработать деревянную конструкцию.

Для повышения прочности конструкции можно вместо дерева использовать металлические двутавровые балки. В этом случае понадобится кран для монтажа. И стоит металл дороже дерева. И если вы готовы на такие траты, то не проще ли тогда остановить свой выбор на пустотных плитах перекрытия? Так как главное преимущество перекрытия по деревянным балкам в газобетонном доме — экономия средств.

: монтажные блоки/планка

Роланд | 8 августа 2021 г.

Прежде чем приступить к установке искусственной балки, вам нужно решить следующее: «Я буду использовать деревянные монтажные блоки или доску?»

Кто-то однажды сказал: есть несколько способов содрать шкуру с кошки. И, по-видимому, никто никогда не просил их присматривать за своими питомцами.

Но выражение несет в себе большую долю правды — в том, что всегда есть более чем один способ сделать что-то.

На самом деле, на FauxWoodBeams.com мы постоянно находим клиентов, предлагающих новые и творческие подходы к использованию и/или установке нашей продукции. Одна вещь, которую мы заметили очень рано, заключается в том, что «правильный» способ крепления балки — использование деревянных блоков, закрепленных в стойках потолка, — это не , а только .

Традиционно монтажные блоки устанавливаются на потолке, а затем наши балки крепятся к ним с помощью шурупов/гвоздей и клея.

Поскольку наши балки изготовлены из легкого полиуретана, они весят очень мало, и их можно прикрепить к потолку с помощью пары шурупов и строительного клея. На самом деле, мы недавно писали в блоге о том, как их можно прикрепить, используя только магниты.

Таким образом, легкость, с которой они могут подвешиваться к потолку, дает предприимчивым дизайнерам большую свободу действий в подходе к своим проектам.

Один метод установки, который мы видели много, включает в себя полное игнорирование идеи установки блоков и вместо этого установку деревянной доски.

Использование сплошной доски вместо монтажных блоков — отличный способ обеспечить прямолинейность балки.

По сути, концепция та же. На самом деле, закрепить один кусок дерева почти проще, чем несколько монтажных блоков.

Однако преимущество заключается в том, чтобы балка располагалась прямо на потолке. С монтажными блоками мы рекомендуем использовать синюю малярную ленту, чтобы «наметить», где должна располагаться балка. Когда вы используете одну доску в качестве руководства по установке, вам не нужно этого делать.

Единственная сложность заключается в том, чтобы обрезать доску до нужной длины. Вы также должны убедиться, что планка имеет правильную ширину — достаточно узкую, чтобы полая U-образная балка прошла через нее, но достаточно широкую, чтобы балку можно было легко прикрепить к ней с помощью винтов.

Не существует «правильного» способа что-то делать; поэтому вам придется решить самостоятельно, хотите ли вы использовать монтажные блоки или одну доску.

Использование монтажной планки подходит не для всех обстоятельств, но это, безусловно, альтернатива, не менее правильная, чем «правильный» способ делать вещи. И нам интересно показать вам эту технику, потому что она демонстрирует, как возможности наших пучков ограничены только вашим воображением.

Дополнительные инструкции и советы по установке наших продуктов см. на странице Установка.

Потолок в гостиной: пошаговая установка балок

Посмотрите, как потолок в гостиной преобразился после установки балок Beachwood по индивидуальному заказу  , шаг за шагом показан на фотографиях клиентов.

Отзывы, которые мы постоянно получаем от клиентов, касаются простоты установки наших балок. Это одна из характерных особенностей изделий из искусственного дерева от Barron Designs и лишь одна из многих причин, по которым они зачастую «лучше, чем настоящие».

Но не нужно верить нам на слово — фотографии говорят сами за себя, наглядно демонстрируя незамысловатый процесс.

Завершенный проект: Индивидуальные балки Beachwood, установленные на потолке

В этом конкретном проекте домовладельцы хотели установить балки, которые охватывают всю длину потолка гостиной. Это довольно стандартная установка — и очень элегантная.

ДО: Домовладелец хотел нарушить монотонность белого потолка

После того, как балки были заказаны и доставлены, первым шагом было измерение и схема их размещения. Ключевым моментом является измерение равноудаленных промежутков между балками, чтобы они выглядели симметрично и соответствовали тому, как выглядели бы настоящие опорные балки в доме аналогичной конструкции.

Далее была установка монтажных блоков. Это очень простые деревянные блоки, которые вкручиваются в потолочные стойки под гипсокартоном. Наши полые U-образные балки вставляются в эти балки и крепятся к ним винтами. По сути, балки безопасно и надежно свисают с блоков, закрепленных на шпильках, а не с поверхности потолка.

Крепление монтажных блоков к стойкам потолка

Количество необходимых монтажных блоков зависит от длины балки. Искусственные балки на удивление жесткие и могут охватывать некоторые области только с одним монтажным блоком, установленным на каждом конце. Но для потолка такого размера было важно использовать больше блоков, закрепляя балку через каждые несколько футов.

Перемещение первой балки по блокам.

Затем пришло время провести последние измерения. Хотя наши балки можно заказать большой длины — вплоть до 30 футов — это никогда не является точной наукой, поэтому мы настоятельно рекомендуем заказывать их на несколько дюймов или фут длиннее, чем вы думаю вам понадобится. В этот момент сделайте тщательные замеры истинных пролетов вашего потолка и обрежьте концы балки, чтобы они совпадали.

Измерение и обрезка балок, чтобы они плотно прилегали к стене.

Хорошей новостью является то, что для обрезки балок можно использовать обычную пилу по дереву, так что с этим справится любой, у кого есть рулетка и основные столярные инструменты. Более того, наши балки из полиуретана высокой плотности достаточно жесткие и прочные, чтобы их можно было аккуратно разрезать.

После окончательной отделки настало время установить балки – и здесь пригодится как минимум еще один человек (или, в случае балок такой длины, больше похоже на необходимый .)

Балки перевернулся так, чтобы полая внутренняя часть была обращена к потолку, а затем поднялся и вставился в монтажные блоки. Наши балки достаточно легкие, чтобы их мог легко поднять один человек; хотя два человека или более значительно облегчают всю работу, и вы не рискуете погнуть или сломать балку, если она особенно длинная.

Если измерения верны, балка должна аккуратно проходить по монтажным блокам и входить вровень с любой стеной. Оттуда нужно просто просверлить крепежные винты через балку в монтажные блоки внутри, и вы сделали .
