Толщина стен дома из пеноблоков: Какой должна быть толщина стен из пеноблока при строительстве дома?

Содержание

Стены какой толщины лучше выбрать для постоянного проживания в доме из пеноблоков?

Чем толще стены, тем меньше потери тепла. Но экономия тепла достигается ценой увеличения стоимости строительства. В этой статье мы обсудим вопросы, связанные с разумным выбором толщины стен из газосиликатных и пенобетонных блоков в доме, предназначенном для постоянного проживания.

Толщины стен в 300 мм достаточно для постоянного проживания

Разумный выбор толщины стен зависит от Ваших критериев: заложенного бюджета строительства, будущих расходов на отопление и уровня комфорта.

Стены из пеноблоков марки 400-500, из которых можно построить загородный коттедж, согласно современным нормам по теплоудержанию должны иметь толщину порядка 400 мм. Эти нормы, действующие с 2000 года, были установлены ради экономии энергии. Однако по прежним нормам, принятым в конце 70-х годов прошлого века, толщины стен из пеноблоков в 300 мм было более чем достаточно. Такие стены не промерзают, и в отапливаемых помещениях тепло в самый лютый мороз на улице.

Таким образом, дома из пеноблоков с толщиной стен 300 мм вполне пригодны для постоянного проживания, но надо иметь в виду, что мощность отопительного котла и расходы на отопление окажутся на 25-30% выше, чем в домах, построенных в соответствии с современными стандартами. Экономия бюджета строительства приводит к росту эксплуатационных расходов.

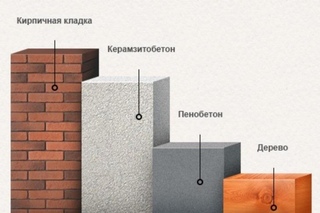

Стены из пеноблоков толщиной 300 мм в сравнении со стенами из дерева

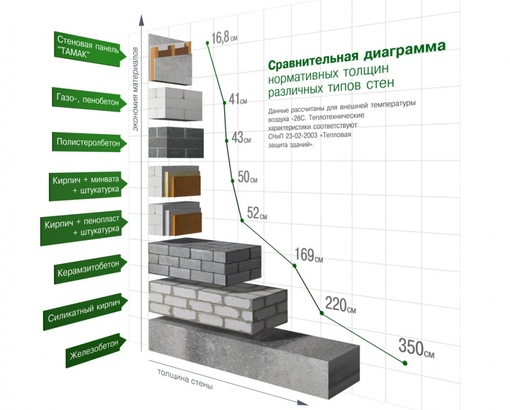

Для сравнения, пенобетонные и газосиликатные блоки толщиной 300 мм по своей теплопроводности эквивалентны клееному брусу толщиной 240 мм или оцилиндрованному бревну диаметром около 300 мм. Оцилиндрованное бревно диаметром 220-240 мм и клееный брус толщиной 180-200 мм, из которых строится большинство деревянных загородных коттеджей, примерно вдвое не соответствуют современным официальным теплотехническим требованиям. И ничего – в таких домах люди живут без каких-либо заметных неудобств. Их даже порой называют теплыми. А деревянные дома с толщиной стен более 400 мм, которые полагались бы по современным нормам, практически никто не строит.



Толщина стен в 375 мм и выше

Если позволяет бюджет, то, по логике, следует ориентироваться на современные нормы. Ведь расходы на отопление неуклонно растут по мере роста цен на энергоносители, и лучше заранее позаботиться об экономии. В этом случае целесообразно применять для строительства загородных домов газосиликатные блоки толщиной 375 мм и выше.

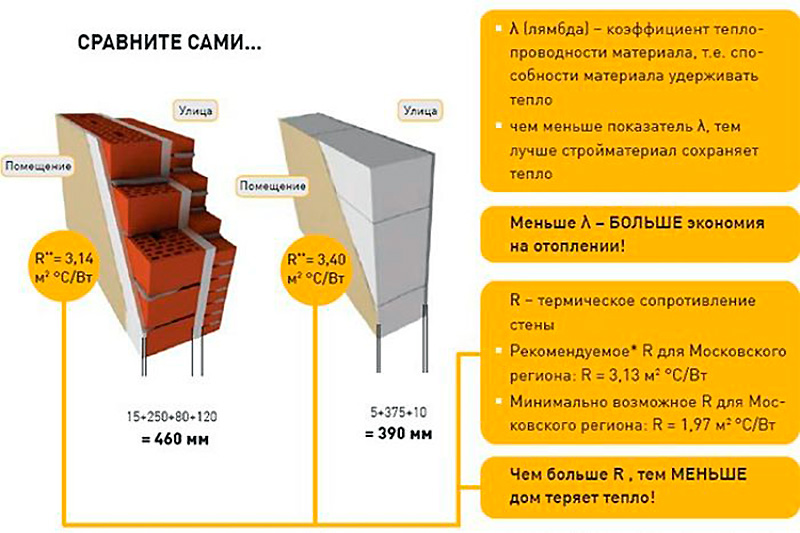

Почему именно 375 мм? Это – один из стандартных размеров, что связано с технологией производства газосиликатных блоков. На существующих заводах, выпускающих высококачественные блоки, таких как Ytong, затвердевшая в автоклаве газосиликатная масса пилится на блоки такой толщины без остатка. Поэтому цена этих блоков оптимальна.

25 мм толщины, на которые 375-миллиметровые стены не дотягивают до современных требований, означают увеличение потерь тепла сквозь ограждающие стены всего лишь на несколько дополнительных процентов. С учетом того, что есть еще потери через окна, кровлю, пол, вытяжную вентиляцию и т. д., разница оказывается пренебрежимо малой. Поэтому дом из пеноблоков со стенами толщиной 375 мм вполне можно считать теплосберегающим даже по современным требованиям.

Но все же имеет смысл стоить дома из пеноблоков еще большей толщины, скажем, 500 мм. Ведь дом строится на десятилетия. В этом случае мы опережаем время и минимизируем будущие расходы, поскольку цена на энергоносители будет, несомненно, повышаться и далее.



Компания «Загородный дом» проектирует и строит коттеджи из пенобетонных и газосиликатных блоков. Эти коттеджи обладают высокими характеристиками по теплосбережению, а также всеми основными качествами каменных домов: прочностью, основательностью, пожаробезопасностью, красивым и разнообразным внешним видом.

для дома, для наружных стен

Строительные работы подразумевают финансовые расходы, усилия и выполнение расчетов, которые не всегда получается выполнить самостоятельно. Вывести стену определенной толщины из пенобетона мало, нужно детально разобраться в конструировании, правилах проведения расчетов, особенностях работ. По этой причине очень важно понимать, каким образом рассчитывается толщина будущих стен из пеноблоков, чтобы она отвечала требованиям общепринятых стандартов.

Почему знать толщину стен важно

Размышляя над вопросом, какова должна быть толщина стен из пеноблоков, можно услышать массу рассуждений, многие из которых вводят в заблуждение.

Чтобы принимаемое решение оказалось правильным и безопасным, рекомендуется знать ряд особенностей, от которых необходимо отталкиваться:

  1. Уточните, какова наиболее низкая температура зимой в районе, где вы проживаете. Возможно, потребуется утолщение стен с устройством добавочного теплоизоляционного слоя.
  2. Обязательно определяется вид утеплительного материала – придется выполнять его монтирование, либо все сведется к простому слою штукатурки. Если стены строящегося дома возводятся из пеноблока, толщина которого составляет 30 см, рекомендуется наложить теплоизоляцию в 5 – 10 см.
  3. Утеплительный слой не только воздействует на материал, удерживающий тепловую энергию, но и защищает пеноблоки от ультрафиолетового излучения.

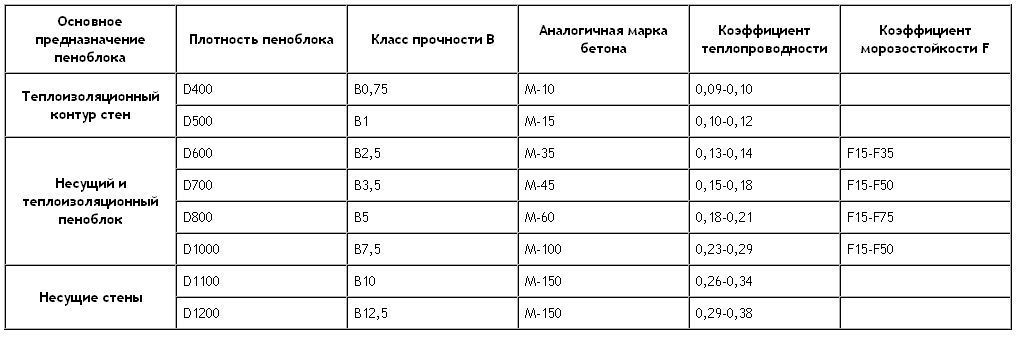

Выбирать пенобетонные изделия необходимо с учетом их плотности. Чем ее показатель выше, тем материал стоит дороже.

Особенности определения

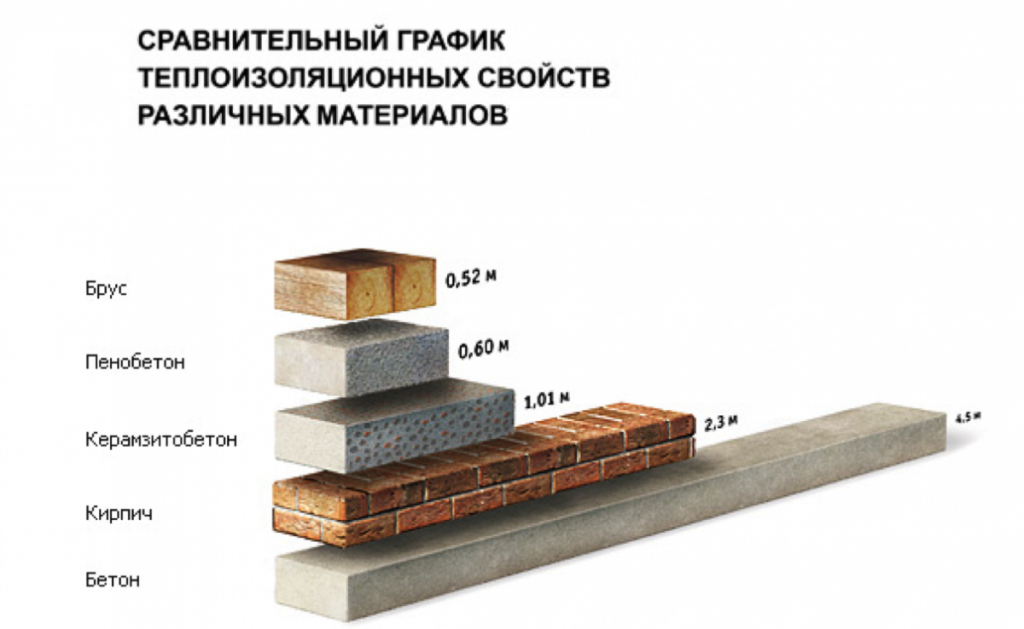

Для того, чтобы толщина стены из пеноблока для дома получилась оптимальной, необходимо разбираться в теплоизоляционных достоинствах пенобетона. Для примера можно взять стенку, толщина которой составляет 600 мм, и посмотреть, какие размеры должны иметь стены, изготовленные из других материалов, имеющих аналогичную теплопроводность:

наименование материалатолщина стен, мм
брус520
керамзитобетон1010
кирпич2300
бетон4500

Получается, что пенобетон по своей способности удерживать тепло может сравниться только с древесиной, остальные виды строительных материалов требуют дополнительного утеплительного слоя. В противном случае стены получатся невероятно толстыми, или расходы на отопление превзойдут все ожидания.

Толщину пеноблока для наружных стен определяют по ряду параметров:

  1. Плотность. В одноэтажном здании с деревянными перекрытиями и легкой кровлей на несущие стенки берут марку D 600 – D Многоэтажное строение с перекрытиями из железобетонных плит рекомендуется использовать более высокую марку D 900 – D 1200. Перегородки выводятся из блоков, марка которых составляет D 200 – D 400.
  2. Размер и толщина. В районах, отличающихся умеренным климатом, толщина пеноблока для стен составляет 300 мм. Для их возведения рекомендуется взять блоки, размер которых составляет 300х300х600, и укладывать их вдоль. В северных районах толщину стен удваивают, выкладывая такие же блоки двойным рядом. Внутренние перегородки устраиваются главным образом из блоков двадцатисантиметровой толщины. Полублоки подойдут для санузлов.
  3. Звукоизоляция. Какой толщины пеноблок для наружных стен подойдет лучше всего, если возникла необходимость защитить помещение от посторонних шумов? Надежным считается материал, толщина которого равна 300 мм. В противном случае, придется устраивать звукоизоляционную прослойку.

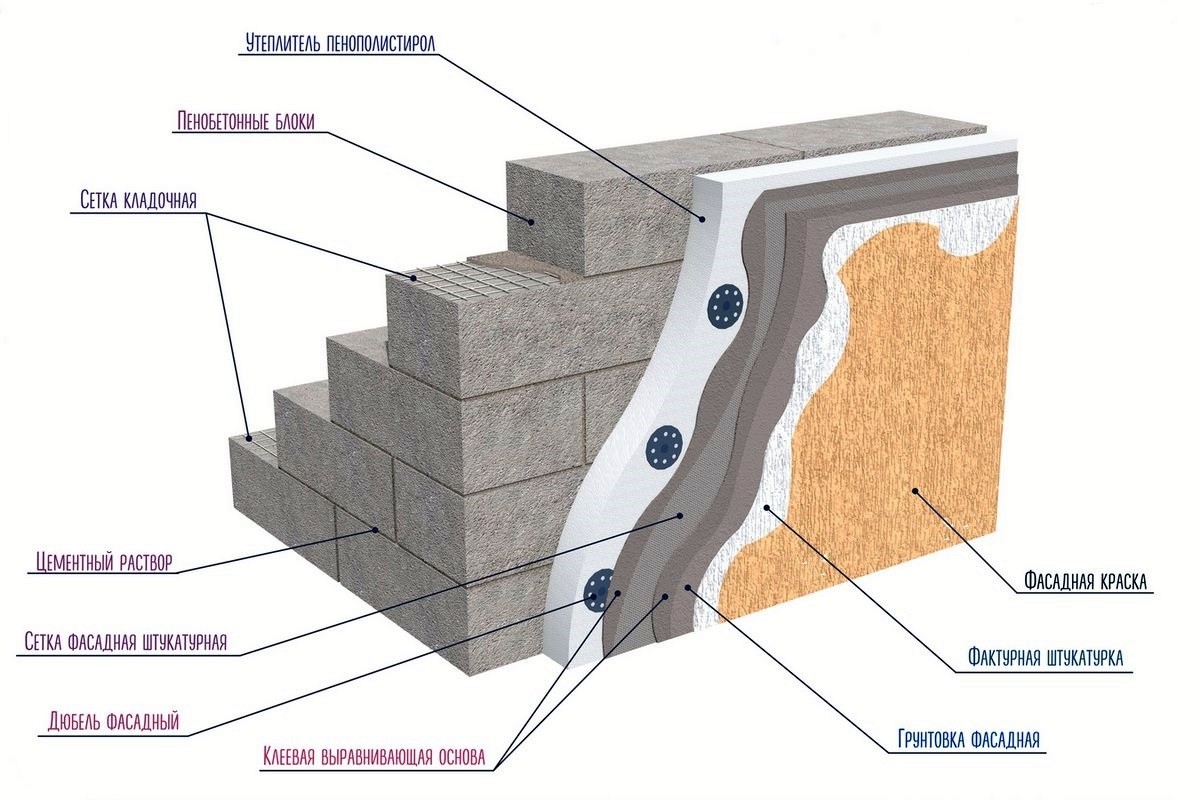

  4. Утепление. Если спланирован наружный утеплительный слой, то можно использовать пеноблоки, толщина которых не более 30 см. Облицовку в таком случае выполняют из любого материала, помещая между основной стеной и отделкой теплоизоляционный материал.

При строительстве дома без утеплительного слоя из блоков, имеющих готовый фасад, толщину стен необходимо увеличить до 600 мм.

Сегодня есть возможность приобретать утепленные блоки, уже имеющие в своей конструкции утепление и облицовку.

Толщина одного блока в таком случае составит:

слойтолщина, мм
пенобетон200
пенопласт80 – 100
фасадная плитка10 – 15

Такие стены отлично защитят от любых морозов.

Зависимость от плотности

Помните, что от показаний плотности материала зависят звукоизоляция и теплопроводность. К примеру, стена из блока марки D 600, толщина которой составляет 450 мм, по способности сохранять тепловую энергию может сравниться с аналогом, возведенным из D 800 при толщине в 680 мм.

Такая особенность распространяется и на внутренние перегородки. Пеноблок D 200, толщина которого равна 100 – 150 мм, лучше защитит комнату от посторонних звуков, чем материал D 300 или D 400, имеющий такую же толщину.

Для того, чтобы точно уяснить, какой толщины должна быть стена из пеноблоков, сколько потребуется материала и какой марки, можно воспользоваться калькулятором одного из строительных сайтов.

А из соответствующего СНИПа II 3 79 можно взять нужные показатели, с помощью которых определится теплопроводность стенки любого состава и пеноблоков разной плотности.

Расчет толщины стен

Чтобы ваша стена из пеноблоков получилась достаточно надежной и теплой, следует выполнить теплофизические вычисления и определить прочность. В основу расчетных действий заложим пенобетонный материал, плотность которого составляет D 600.

Помните, что сопротивление внешних стен тепловой проводимости (с учетом всех отделочных слоев) должно превысить 3.5 градуса на каждый м2/Вт.

Для определения толщины предлагается, беря за основу разные плотности пенобетона, разобрать данный процесс более детально:

  • как следует из технических показателей, блоки марок D 600 и D 800 обладают соответствующими коэффициентами 0.14 и 0.21 град* м.кв/Вт;

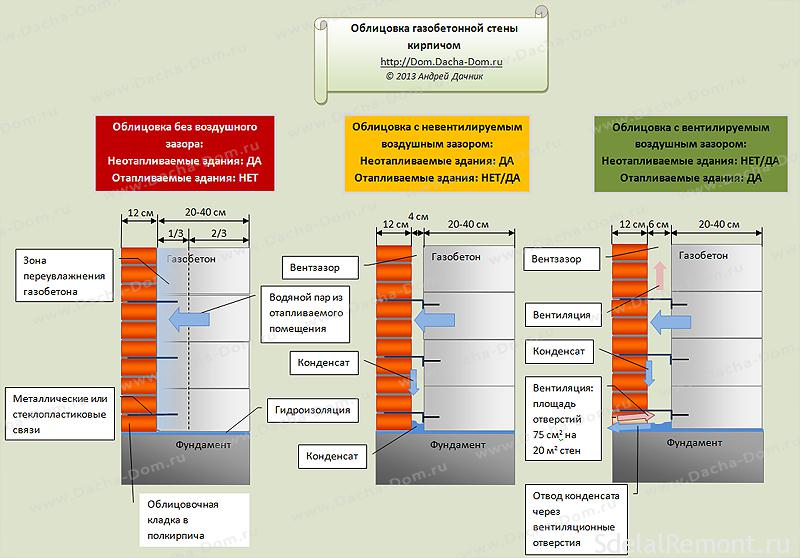

  • отделочным материалом будут выступать кирпич для облицовочных работ и декоративный штукатурный слой, коэффициенты которых равны 0.56 и 0.58 град* м.кв/Вт соответственно.

Начинаем выполнять расчетные действия:

  • сначала необходимо определиться, какой толщины будут кладка кирпича и штукатурный слой. Как правило, неутепленный фасад обкладывается двойным рядом кирпичного материала, что составляет 12 см;
  • полученный размер переводим в метры, делим на показатель проводимости тепла материала для облицовочных работ. В итоге получается показатель сопротивления, составляющий 0.21;
  • такие же вычисления выполняем со штукатурным материалом. Искомое значение должно быть равным 0.33.

Следующим действием мы подставляем полученные числа в несложную формулу:

  • (пенобетонный блок с определенной плотностью – кирпич – штукатурный слой) умножаем на 0.14 (коэффициент, соответствующий нашему блоку). Полученный результат переводим в миллиметры, и искомое значение составит примерно 450 мм. Это и есть показатель толщины стенки, если использовать блок марки D 600;
  • выполнив аналогичные расчеты для пеноблока D 800, получите толщину будущей стены в 68 см.

Обратите внимание, что во втором варианте нужна более толстая стенка. Отсюда следует, что и финансовые расходы окажутся значительно серьезней. А если добавить прослойку пенополистирола, то толщина фасадных стен понизится.

Уместно добавить, что двухэтажное сооружение габаритами 10 на 10 метров на каждые 10 см толщины стенки создает нагрузочное воздействие, достигающее десятка тонн. Это при том, что перекрытие, кровельное сооружение и стены верхнего этажа весят 15 – 18 тонн. К этому прибавляется масса находящихся на этаже вещей, вероятная нагрузка, создаваемая снеговым покровом, учитываются дефекты кладки и изнашивание материалов от эксплуатации. Исходя из приведенных факторов, в проектном решении определяют толщину стен, устраиваемых из пеноблоков, в 30 см.

Заключение

Как уже успели заметить, размер толщины пеноблока для наружных стен и перегородок определяется легко. Но помните, что на окончательное решение будут влиять не только приведенные здесь параметры – многое зависит от площади комнат, пожеланий хозяина и наличия денежных средств. Это значит, что однозначно придется в ряде вопросов подстраиваться под возможности участка или типовые особенности фундаментного основания. Однако будет лучше, если главные требования соблюдены. В таком случае стены из пеноблоков станут надежным гарантом прочности строения и сохранности тепловой энергии в пределах конструкции.

Толщина стен из пеноблоков для дома: какой должна быть

Толщина стен из пеноблоков должна обеспечивать достаточный уровень прочности здания, характеризоваться отличными теплоизоляционными качествами и обеспечивать экономное расходование электроэнергии, которая направляется на отопление дома.

Для этого проводятся тщательные расчеты на теплофизические свойства и прочность строительного материала. Их можно выполнить самостоятельно или заказать специалистам.

Что следует учитывать

На выбор толщины стен в первую очередь влияет климат местности

Прежде всего, на выбор толщины стен влияют следующие факторы, которые необходимо принимать во внимание при строительстве дома в каждом регионе:

  • климатические условия местности, в которой предполагается строительство жилого дома. В частности, максимальную и минимальную температуру, наличие, а также частоту осадков, влажность воздуха;
  • требования по звукоизоляции и сопротивлению теплопередачи. Звукоизоляционные качества материала зависят от его толщины. К примеру, блок толщиною 100 мм полностью погашает шумы до 45 децибел. Это полностью соответствует требованиям санитарных норм. Достаточная теплопроводность обеспечивается толщиной в 300 мм.

Чтобы определить толщину наружных стен возводимого знания, выполняется теплотехнический расчет. Для его проведения используются такие данные:

  • величину теплопроводности материала, которая зависит от плотности пеноблоков;
  • региональная величина ГСОП;
  • величина нормативного сопротивления теплоотдачи стен здания.
Величина теплопроводности зависит от размеров блоков

Промышленность выпускает пенобетон, который в зависимости от назначения имеет разную плотность, обозначающуюся литерой «D» и цифрами, показывающими вес кубического метра материала. Так, пеноблок марки D-500 означает, что вес 1 куб.м. составляет 500 кг.

ГСОП расшифровывается как градусно-суточный отопительный период и характеризует суровость зимнего периода определенного региона страны. Чем выше этот показатель, тем холоднее зима.

Методика определения этого показателя в Российской Федерации и других странах отличаются. Величина ГСОП рассчитывается по формуле:

Данные по сопротивлению строительных материалов, применяемых для кладки стен, изложены в СНИПе по строительной теплотехнике за № 2 – 3 – 79.

Правильно рассчитав толщину несущих стен здания из пеноблоков, застройщик не будет тратить лишние средства на обогрев, а также не понесет ненужных затрат на устройство усиленного фундамента и толстых стен.

Пеноблок для несущих стен Популярные виды пеноблоков D-600 и D-800

При выборе блоков обращают внимание на способ их изготовления. Большим спросом пользуется не автоклавный пеноблок, имеющий марку D-600 и D-800.

Так, для Северной столицы оптимальным будет толщина стены в 400 мм, поэтому для устройства наружных стен рекомендуются блоки размером 60х30х40 см с плотностью 600 кг, которые дают возможность возводить дома в 3 этажа.

Применение таких блоков позволяет обеспечить надежную звукоизоляцию, а отличные теплоизоляционные качества материала и в качестве утеплителя.

Каждый застройщик может самостоятельно произвести расчет того, какой толщины должны быть все стены из планируемого к постройке дома пеноблока. Для этого достаточно воспользоваться следующей формулой: D = R×λ.

В данном значении под D подразумевается искомая толщина, под R указывается показатель сопротивляемости теплопередачи, λ указывает на коэффициент по теплопроводности пенобетона.

Для проведения расчетов показатели величин следует брать из строительных норм, а поскольку показатели теплопроводности и прочности строительных пеноблоков постоянны, то подставив их значение в формулу, можно получить значение толщины стен дома: 3,14× 0,14 = 0,4396 или 440 мм.

Пеноблок перед любым строительным материалом имеет преимущества, так как, несмотря на ячеистость структуры, обладает достаточной прочностью. Это позволяет ему нести нагрузку не только собственного веса, но и железобетонных панелей перекрытия.

Что следует учитывать

Снаружи фасад из пеноблоков защищают слоем гидроизоляции

Как любой материал, применяемый для возведения жилого дома, пеноблок характеризуется своими положительными и отрицательными свойствами:

  1. При его использовании следует учитывать, что наружную часть стены из пенобетона следует покрывать дополнительным слоем гидроизоляции или обкладывать кирпичом, так как пеноблок способен впитывать большое количество влаги.
  2. При возведении стен блоки через каждые 4 ряда следует армировать, чтобы избежать разрушения и деформирования блоков.
  3. Для скрепления блоков между собой кладка осуществляется с использованием специального клеевого состава, так как цементный раствор нарушит тепло- и звукоизоляционные свойства материала.
  4. Возможная усадка стен в пределах нескольких миллиметров на погонный метр отодвигает финишную отделку на 3-4 месяца после возведения. Подробнее о том, какой толщины должны быть стены, смотрите в этом видео:

Несмотря на данные ограничения, дома из пеноблоков позволяют создать оптимальный климат в помещениях. Стены такого здания не подвержены гниению, не горят в огне и не размокают в воде. Финишная отделка внутренних и наружных поверхностей выполняется легко из-за ровной стены.

Узнаем какой должны быть толщины стены из пеноблоков?


Толщина стен

Пенобетон — пористый строительный материал, обладающий исключительными свойствами и повышенными физико-техническими характеристиками. Цена, малый вес блока и оптимальная толщина стен из пенобетона для возведения жилья с высокими теплоизоляционными свойствами, практически вывели его в лидеры среди аналогичных пористых строительных изделий.


Пенобетон производство

Технология производства блоков из пенобетона, инструкция:

  • подготовка раствора, состоящего из цемента и кварцевого песка;
  • подготовка пенообразователя;
  • пенообразователь вводим в раствор, добавляем воду и интенсивно перемешиваем;
  • готовую смесь пенобетона заливаем в формы.

Почему знать толщину стен важно

Размышляя над вопросом, какова должна быть толщина стен из пеноблоков, можно услышать массу рассуждений, многие из которых вводят в заблуждение.

Чтобы принимаемое решение оказалось правильным и безопасным, рекомендуется знать ряд особенностей, от которых необходимо отталкиваться:

  1. Уточните, какова наиболее низкая температура зимой в районе, где вы проживаете. Возможно, потребуется утолщение стен с устройством добавочного теплоизоляционного слоя.
  2. Обязательно определяется вид утеплительного материала – придется выполнять его монтирование, либо все сведется к простому слою штукатурки. Если стены строящегося дома возводятся из пеноблока, толщина которого составляет 30 см, рекомендуется наложить теплоизоляцию в 5 – 10 см.
  3. Утеплительный слой не только воздействует на материал, удерживающий тепловую энергию, но и защищает пеноблоки от ультрафиолетового излучения.

Выбирать пенобетонные изделия необходимо с учетом их плотности. Чем ее показатель выше, тем материал стоит дороже.

Строительство домов в Москве

Если Вы не знаете, как построить дом, доверьте это дело нам! работает на рынке более 15 лет, мы – надежный подрядчик. Наши специалисты готовы сделать для Вас дом, основываясь на собственном опыте, современных технологиях и государственных стандартах. Используя все это, мы получаем отличное жилье для постоянного проживания. В наших домах Вам будет тепло зимой, прохладно летом и уютно в любое время года.

Строительные работы подразумевают финансовые расходы, усилия и выполнение расчетов, которые не всегда получается выполнить самостоятельно. Вывести стену определенной толщины из пенобетона мало, нужно детально разобраться в конструировании, правилах проведения расчетов, особенностях работ. По этой причине очень важно понимать, каким образом рассчитывается толщина будущих стен из пеноблоков, чтобы она отвечала требованиям общепринятых стандартов.

Особенности определения

Для того, чтобы толщина стены из пеноблока для дома получилась оптимальной, необходимо разбираться в теплоизоляционных достоинствах пенобетона. Для примера можно взять стенку, толщина которой составляет 600 мм, и посмотреть, какие размеры должны иметь стены, изготовленные из других материалов, имеющих аналогичную теплопроводность:

наименование материалатолщина стен, мм
брус520
керамзитобетон1010
кирпич2300
бетон4500

Получается, что пенобетон по своей способности удерживать тепло может сравниться только с древесиной, остальные виды строительных материалов требуют дополнительного утеплительного слоя. В противном случае стены получатся невероятно толстыми, или расходы на отопление превзойдут все ожидания.

Толщину пеноблока для наружных стен определяют по ряду параметров:

  1. Плотность. В одноэтажном здании с деревянными перекрытиями и легкой кровлей на несущие стенки берут марку D 600 – D Многоэтажное строение с перекрытиями из железобетонных плит рекомендуется использовать более высокую марку D 900 – D 1200. Перегородки выводятся из блоков, марка которых составляет D 200 – D 400.
  2. Размер и толщина. В районах, отличающихся умеренным климатом, толщина пеноблока для стен составляет 300 мм. Для их возведения рекомендуется взять блоки, размер которых составляет 300х300х600, и укладывать их вдоль. В северных районах толщину стен удваивают, выкладывая такие же блоки двойным рядом. Внутренние перегородки устраиваются главным образом из блоков двадцатисантиметровой толщины. Полублоки подойдут для санузлов.
  3. Звукоизоляция. Какой толщины пеноблок для наружных стен подойдет лучше всего, если возникла необходимость защитить помещение от посторонних шумов? Надежным считается материал, толщина которого равна 300 мм. В противном случае, придется устраивать звукоизоляционную прослойку.
  4. Утепление. Если спланирован наружный утеплительный слой, то можно использовать пеноблоки, толщина которых не более 30 см. Облицовку в таком случае выполняют из любого материала, помещая между основной стеной и отделкой теплоизоляционный материал.

При строительстве дома без утеплительного слоя из блоков, имеющих готовый фасад, толщину стен необходимо увеличить до 600 мм.

Сегодня есть возможность приобретать утепленные блоки, уже имеющие в своей конструкции утепление и облицовку.

Толщина одного блока в таком случае составит:

слойтолщина, мм
пенобетон200
пенопласт80 – 100
фасадная плитка10 – 15

Такие стены отлично защитят от любых морозов.

Теплопроводность газобетона D300, D400, D500, D600; сравнение с кирпичом, деревом, пенобетоном

Химическая реакция при смешивании извести и алюминиевой пудры в цементном растворе происходит с выделением водорода. В процессе автоклавной сушки получают газобетон с равномерно распределенными открытыми ячейками неодинаковой формы. Пористая структура материала определяет его основные физические характеристики: небольшой вес при крупных размерах, паропроницаемость, изоляционные свойства. Низкая теплопроводность газобетона зависит от его плотности. Чем больше воздушных пор в объеме, тем медленнее предается тепловая энергия и дольше сохраняется комфортная атмосфера внутри помещения.

Теплотехнические свойства газоблоков

Ограждающие конструкции являются источником теплопотерь во время отопительного сезона. Поэтому при строительстве и теплоизоляции частных коттеджей используют пористые материалы. Газобетон в зависимости от плотности, которую измеряют в кг/м3, производят различных марок:

  • D300–D400 применяют в качестве теплоизоляции;
  • D500–D900 используют, как утеплитель и при одноэтажном строительстве;
  • D1000–D1200 применяют в несущих конструкциях высотных зданий.

Марка D600 указывает, что в кубометре пористого бетона содержится 600 кг твердых компонентов, которые занимают примерно треть объема. Воздух в ячейках нагревается намного медленнее и является естественным препятствием для передачи тепла. Значит, чем меньше плотность монолита, тем лучше его изоляционные свойства. Теплопроводность газоблока в сравнении с другими материалами отличается низкими значениями:

НаименованиеКоэффициент теплопроводности, Вт/м °C
Плотность, кг/м3
D300D400D500D600
Газобетон при влажности 0%0,0720,0960,1120,141
5%0,0880,1170,1470,183
Пенобетон при влажности 0%0,0810,1020,1310,151
5%0,1120,1310,1610,211
Дерево поперек волокон при влажности 0%0,0840,1160,1460,151
5%0,1470,1810,1830,218

Пеноблоки имеют сходную структуру с газобетоном, но отличаются замкнутыми ячейками и высокой плотностью. Вспененный бетон застывает в формах и имеет неточную геометрию по сравнению с другими стройматериалами. Поэтому как теплоизоляцию чаще используют газосиликатные блоки.

Дерево считается самым экологичным материалом для строительства комфортного, «дышащего» жилища с наиболее благоприятными условиями микроклимата. Но теплопроводность стен такого дома выше газобетонных. Ячеистые блоки обладают паропроницаемостью, огнеупорностью, биостойкостью и при надежной гидроизоляции с успехом заменяют древесину. Тщательнее всего необходимо оградить фундамент и цоколь, чтобы пористая структура не натягивала влагу из грунта. Для этого использую битум и рубероид.

Теплопроводность кирпича и газоблока

Традиционный строительный материал для возведения частных домов – кирпич отличается прочностью, морозостойкостью и долговечностью. Такие показатели возможны при высокой плотности искусственного камня. По сравнению с газоблоком кирпичные стены делают многослойными. Применение «сэндвич» технологии позволяет прокладывать теплоизоляцию между наружной и внутренней кладкой.

НаименованиеСредняя теплопроводность, Вт/м °C
Блок из газобетона0,08-0,14
Кирпич керамический0,36-0,42
– глиняный красный0,57
– силикатный0,71

Энергосберегающая способность

Теплоизолирующие свойства ограждений зависят от их толщины. Чем массивнее стены, тем медленнее будет охлаждаться внутреннее пространство дома. При проектировании толщины ограждения следует учитывать мостики холода – слой цементного раствора между элементами кладки. Блоки монтируют с помощью пазовых замков и специального клея. Такой способ позволяет сократить до минимума тепловые потери. Чтобы сэкономить средства на закупке стройматериалов, необходимо знать характеристики сборных конструкций стандартной толщины:

НаименованиеТолщина наружной стены
12 см20 см24 см30 см40 см
Теплопроводность, Вт/м °C
Кирпич белый7,514,523,753,122,25
красный6,754,053,372,712,02
Газоблок D6001,160,720,580,460,35
D5001,010,610,520,420,31
D4000,820,510,410,320,25

Благодаря низкой теплопроводности в южных районах частные коттеджи строят из газобетона D400 толщиной 20 см, в средней полосе используют пористые элементы D400 с шириной 30 см или D500 – 40 см. В условиях севера возводят многослойные стены из конструкционных и изоляционных блоков. Благодаря хорошим теплотехническим характеристикам газобетоном утепляют дома из кирпича, железобетона, пеноблоков.

Дополнительное утепление стен из газобетона не требуется при устройстве навесного вентилируемого фасада. Обрешетку блоков выполняют при помощи дерева или металлического профиля. Такая конструкция не дает атмосферным осадкам проникать под облицовку, но пропускает воздух и позволяет влаге испаряться с поверхности. В качестве отделочных плит используют виниловый или бетонный сайдинг.

stroitel-list.ru

Зависимость от плотности

Помните, что от показаний плотности материала зависят звукоизоляция и теплопроводность. К примеру, стена из блока марки D 600, толщина которой составляет 450 мм, по способности сохранять тепловую энергию может сравниться с аналогом, возведенным из D 800 при толщине в 680 мм.

Такая особенность распространяется и на внутренние перегородки. Пеноблок D 200, толщина которого равна 100 – 150 мм, лучше защитит комнату от посторонних звуков, чем материал D 300 или D 400, имеющий такую же толщину.

Для того, чтобы точно уяснить, какой толщины должна быть стена из пеноблоков, сколько потребуется материала и какой марки, можно воспользоваться калькулятором одного из строительных сайтов.

А из соответствующего СНИПа II 3 79 можно взять нужные показатели, с помощью которых определится теплопроводность стенки любого состава и пеноблоков разной плотности.

Как доставить пеноблоки

Прежде чем приступить непосредственно к строительству дома, материал необходимо доставить на строительную площадку. Поскольку при постройке речь не идет о штучном количестве, возникают некоторые сложности с доставкой. Разумнее всего будет оговорить условия доставки на месте покупки и заключить соответствующий договор с предприятием, реализующим пеноблок, вероятнее всего, у них имеется возможность доставки стройматериалов.

Если же вы решили использовать свои возможности, помните, что при транспортировке клетка пеноблока должна быть надежно скреплена упаковочной лентой и находиться на специальном поддоне. Но даже если имеется возможность доставки, лучше поручить ее компании – производителю. Таким образом, вы получите гарантию на целостность приобретенного материала.

Использование такого материала в современном строительстве домов позволяет увеличить темпы работ, а используя различные размеры пеноблоков можно добиться не только рациональной укладки, но и придать дому неповторимый колорит и самобытность.

Расчет толщины стен

Чтобы ваша стена из пеноблоков получилась достаточно надежной и теплой, следует выполнить теплофизические вычисления и определить прочность. В основу расчетных действий заложим пенобетонный материал, плотность которого составляет D 600.

Помните, что сопротивление внешних стен тепловой проводимости (с учетом всех отделочных слоев) должно превысить 3. 5 градуса на каждый м2/Вт.

Для определения толщины предлагается, беря за основу разные плотности пенобетона, разобрать данный процесс более детально:

  • как следует из технических показателей, блоки марок D 600 и D 800 обладают соответствующими коэффициентами 0.14 и 0.21 град* м.кв/Вт;
  • отделочным материалом будут выступать кирпич для облицовочных работ и декоративный штукатурный слой, коэффициенты которых равны 0.56 и 0.58 град* м.кв/Вт соответственно.

Начинаем выполнять расчетные действия:

  • сначала необходимо определиться, какой толщины будут кладка кирпича и штукатурный слой. Как правило, неутепленный фасад обкладывается двойным рядом кирпичного материала, что составляет 12 см;
  • полученный размер переводим в метры, делим на показатель проводимости тепла материала для облицовочных работ. В итоге получается показатель сопротивления, составляющий 0.21;
  • такие же вычисления выполняем со штукатурным материалом. Искомое значение должно быть равным 0. 33.

Следующим действием мы подставляем полученные числа в несложную формулу:

  • (пенобетонный блок с определенной плотностью – кирпич – штукатурный слой) умножаем на 0.14 (коэффициент, соответствующий нашему блоку). Полученный результат переводим в миллиметры, и искомое значение составит примерно 450 мм. Это и есть показатель толщины стенки, если использовать блок марки D 600;
  • выполнив аналогичные расчеты для пеноблока D 800, получите толщину будущей стены в 68 см.

Обратите внимание, что во втором варианте нужна более толстая стенка. Отсюда следует, что и финансовые расходы окажутся значительно серьезней. А если добавить прослойку пенополистирола, то толщина фасадных стен понизится.

Уместно добавить, что двухэтажное сооружение габаритами 10 на 10 метров на каждые 10 см толщины стенки создает нагрузочное воздействие, достигающее десятка тонн. Это при том, что перекрытие, кровельное сооружение и стены верхнего этажа весят 15 – 18 тонн. К этому прибавляется масса находящихся на этаже вещей, вероятная нагрузка, создаваемая снеговым покровом, учитываются дефекты кладки и изнашивание материалов от эксплуатации. Исходя из приведенных факторов, в проектном решении определяют толщину стен, устраиваемых из пеноблоков, в 30 см.

Преимущества, которые дает пенобетону пористая структура

  • В сравнении с бетоном либо кирпичом лучшая теплоизоляция ( например, у пенобетона средней плотности толщиной 450 мм и кирпича толщиной 2 метра теплопроводность одинаковая).
  • Экономный расход раствора при изготовлении блоков.
  • Относительно легкий материал, снижающий расходы на доставку, погрузку, разгрузку, возведение стен. Более того, небольшая масса стен позволяет сэкономить на фундаменте.
  • Простая обработка блоков.
  • Пенобетон – экологически чистый продукт без примесей.
  • Высокая звукоизоляция.
  • Множество сфер использования: возведение стен, закладка полов, построение фундамента.

Когда начинать утепление газобетонного дома

Автоклавный газобетон выходит из завода очень влажным, чтобы достаточно просохнуть, ему нужно время, которое зависит от толщины блоков, осадков, температуры и ветров. Если свежий газобетон закрыть утеплителем, это существенно увеличит время его просыхания, а мокрый газобетон хуже удерживает тепло. Более того, много влаги из газобетона будет проникать в утеплитель, ухудшая свойства самого утеплителя.

Если утеплять дом минватой, то стоит подождать 3-6 месяцев, в случае с пенопластом, лучше выждать от 6 до 12 месяцев.

Оптимальная толщина стен из пеноблоков (газобетона) для постоянного проживания

Все больше и больше людей, выбирая материал для строительства своего загородного дома, отдают предпочтение пеноблокам. Это отличный современный стройматериал с хорошими эксплуатационными характеристиками. В чем же его преимущества?

  1. Высокая прочность на сжатие. Это позволяет использовать пеноблоки при строительстве 2-х и 3-хэтажных домов.
  2. Легкий вес.
  3. Низкая плотность (в 2-3 раза ниже, чем у керамзита).
  4. Хорошая теплопроводность.
  5. Достаточный уровень звукоизоляции – если блоки уложены правильно, дополнительная защита от шума не потребуется.
  6. Низкий уровень поглощения воды. Это значит, что в доме из этого материала не будет повышенной влажности, сырости, плесени и грибка.
  7. Износостойкость. Со временем прочность пеноблоков только возрастает, в отличие, например, от прочности кирпича.
  8. Низкая цена. Даже с учетом транспортировки пеноблоки обойжутся вам дешевле любого другого стройматериала, и их использование позволяет существенно удешевить строительство вашего дома.

Однако в погоне за экономией не приобретайте подозрительно дешевые материалы, так как пеноблоки иногда делают из отходов качественного сырья, присваивают ему 2-й сорт и продают дешевле обычного.

Не удивляйтесь, что представители фирмы-подрядчика обязательно предложат вам облицовку здания кирпичом: это обычная практика.>

Какой должна быть толщина стен в доме из пеноблоков?

При проектировании здания потребуется расчет толщины его стен. Какова она должна быть? Толщина стен в кирпичном или панельном доме в данном случае не ориентир – слишком уж разные характеристики у этих материалов с пеноблоками.

Если вам все же интересны сравнительные характеристики пеноблока и других материалов, то знайте, что для того, чтобы обеспечить тот же уровень теплопроводности, как стена из пеноблока в 60 см, потребуется 101 см керамзитобетона, 230 см кирпича или 450 см бетона. Вот почему толщина стен в панельном и кирпичном доме несопоставимы с толщиной стен в доме из пеноблока.

Из каких же особенностей исходить, выбирая толщину стен из пеноблоков?

  • важно понять, насколько опускается в вашей местности температура в холодное время года. При суровых зимах обязательно потребуются утолщенные стены с дополнительной теплоизоляцией;
  • утеплитель монтируется на внешние стены, и не только из эстетических соображений: он защищает пеноблок от разрушения под воздействием солнечных лучей;
  • определитесь, обойдетесь ли вы только штукатуркой или будете монтировать утеплитель. С расчетами помогут специалисты: к примеру, стену из пеноблока толщиной 300 мм лучше дополнить утеплителем толщиной 50-100 мм. Именно такова рекомендуемая толщина внешних стен из пеноблока для районов с умеренно холодными зимами. Это «золотая середина», которая подходит для большинства регионов России.

Толщина стен из пеноблоков

Кирпич и бетон используются в строительстве уже давно, они прочные, обладают множеством полезных свойств, но есть и недостаток – высокая теплопроводность, поэтому толщина стены из этих материалов большая, что не экономно. Средняя толщина несущей кирпичной стены составляет 510 миллиметров – это достаточно много, поэтому был изобретён новый материал, пеноблок, который позволяет существенно сэкономить. Такая же толщина стен из пеноблоков лучше держит тепло и стоит дешевле.

Рассматриваемый материал пористый, в порах содержится воздух, известно, что он имеет минимальную теплопроводность, поэтому и сам материал получается тёплым. Но у пеноблока есть и минусы, чем меньше его плотность (больше крупных пузырьков воздуха), тем меньше прочность. Лучшие качества материала можно найти в средней плотности, такой пеноблок будет обладать хорошей прочностью и небольшой теплопроводностью.

При возведении несущих стен постройки при помощи пеноблоков, их делают однослойными, без укладки теплоизоляции. Конечно, необходимая толщина стены из любого материала должна рассчитываться, однако рассмотрим средний размер для нашей страны. Известно, что толщина стен из пеноблока должна составлять 40 сантиметров, дополнительное утепление при такой толщине стены не требуется. При постройке загородных домов  или в южных регионах толщину несущих стен из пеноблоков можно уменьшить до 30 сантиметров.

Внешний вид стены из пеноблока заставляет желать лучшего, поэтому не обойтись без дополнительной отделки. Для этой работы можно выбрать декоративную штукатурку, отделочный кирпич или сайдинг. В случае с кирпичом, между двумя стенками нужно оставлять воздушную прослойку в несколько сантиметров – это позволяет избежать образования конденсата. Кроме этого в рядах отделочного кирпича через некоторое расстояние нужно оставлять вентиляционные отверстия.

Как вы увидели, отделка стен дома кирпичом может сильно ударить по карману, поэтому лучше использовать паропроницаемую штукатурку.

Статьи на Строительном портале Украины

Чтобы Ваш дом из пеноблоков был достаточно теплым и прочным, очень важно еще в процессе проектирования правильно определить необходимую толщину стен. Наиболее простой способ не теряться в догадках, а оперировать фактами — это обратиться к официальной документации, в частности, к СТО (стандартам организаций). Этим документом регламентируются нормы строительства и проектирования построек из ячеистых бетонов, к разряду которых и относятся пеноблоки.

Толщина стен из пеноблоков

Этажность возводимого сооружения не является главным фактором при выборе толщины наружных стен дома из пеноблоков. Основным параметром в данном случае является теплопроводность. Значение теплопроводности стен зависит от конструкции стены и марки применяемого материала.

Толщина стен дома из пеноблоков:

  • в один слой с наружной штукатуркой;
  • в два слоя с теплоизоляцией и наружной штукатуркой;
  • в два слоя с облицовкой кирпичом;
  • в три слоя с тепловой изоляцией и системой «вентилируемый фасад».

Сразу же отметим, что использование дополнительного утеплителя с одной стороны позволяет уменьшить необходимую толщину стены из пеноблоков, но с другой — может сказываться на ее несущей способности. Детальнее об этом читайте в статье Утепление дома из пеноблоков.

Так, на практике общепринятой считается минимальная толщина, равная 450 мм. В качестве подтверждения данного факта приведем следующий пример: теплопроводность стены из пенобетона марки 600 толщиной в 450 мм. равна теплопроводности стены из кирпича толщиной в 2 м. Более точно в каждом конкретном случае можно рассчитать теплопроводность стен из пенобетона, воспользовавшись формулами расчета и дополнительными данными, необходимыми для расчетов, поданными в строительных справочниках и СНиП.

Толщина стен из пеноблоков: как правильно рассчитать

Для того, чтобы определить какой должна быть толщина стен из пеноблоков, чтобы обеспечить допустимый уровень прочности и достаточную теплоизоляция дома, рекомендуем произвести тщательные теплофизические и прочностные расчеты. В качестве примера, произведем расчеты толщины стен для пенобетона с применимой плотностью D600.

Не вдаваясь в сложнейшие расчеты, отметим, что при габаритах сооружения в 10х10 м каждые 100 мм толщины стены могут выдержать нагрузку в 10 тонн. При этом плиты перекрытий, кровля и стены второго этажа весят не более 15-18 тонн. Прибавив общий вес всех обиходных предметов, которые будут находиться на втором этаже, возможную снеговую нагрузку, учитывая дефекты кладки и предусмотрев физический износ стройматериалов в процессе эксплуатации, можно смело заложить в проект толщину стены из пеноблоков в 300 мм.

Далее можно проанализировать способность данной толщины наружных стен обеспечивать должный уровень теплоизоляции дома.

Для точного расчета теплового сопротивления используют коэффициент теплопроводности пенобетона D600, равный 0,14 Ккал/м2чоС. Чтобы обеспечить необходимый уровень теплоизоляции стена должна иметь тепловое сопротивление в R=3,14.

Воспользовавшись формулой R = d/λ, где d — расчетная толщина стены, а λ – теплопроводность, легко определить d. В нашем случае расчетная толщина стены приблизительно равна 450 мм. Впрочем, подобное тепловое сопротивление рассчитывается исходя из температуры 40 С. При этом если учесть использование дополнительных средств теплоизоляции и достаточно редкие морозы, то толщина стены в 300 мм будет самой оптимальной.

Далее поданы примерные данные для стен из пеноблока марок 600, 800, 1000, которые используются для возведения наружных стен различных сооружений наиболее часто.



Однослойная кладка с наружной облицовкой из кирпича:

Марка пеноблока Необходимая толщина слоя пенобетона
600 450 мм.
800 680 мм.
1000 940 мм.



Однослойная кладка с наружной штукатуркой:

Марка пеноблока Необходимая толщина слоя пенобетона
600 480 мм.
800 720 мм.
1000 1000 мм.

Расчеты вышеуказанных данных были рассчитаны для сооружений, возводимых из пеноблока в средней полосе, поэтому они действительны и могут применяться для большинства климатических зон. Таблица свидетельствует о том, что чем выше марка изделия, тем большей должна быть необходимая толщина стены, а следовательно, увеличиваются и затраты на возведение стен. Лишних расходов можно избежать, используя блоки оптимальной марки для выбранного вида строения.

Пеноблоки довольно часто используются также и для возведения перегородок и простенков внутри сооружения. В таких случаях толщину конструкций стен выбирают в зависимости от условий эксплуатации, и зачастую она составляет 100 — 150 мм.

ICF Home Design — Изоляционные бетонные формы BuildBlock

Дверные и оконные проемы

Мы рекомендуем, чтобы расстояние между отверстиями составляло 12 дюймов или больше. Это обеспечивает правильное растекание и уплотнение бетона, а также создание структурной колонны.

Если требуются более близко расположенные отверстия, их следует обработать как единое отверстие. Вы можете использовать пиломатериалы в этих проемах, чтобы уменьшить расстояние.

Подробнее о проектировании дверных и оконных проемов ICF, а также о вариантах раскряжевки можно узнать здесь.

Заголовки и перемычки

Толщина заголовка обычно составляет 12 дюймов или больше, а часто — 16 или 24 дюйма. Работа с шагом 8 дюймов сокращает отходы, а использование 16 дюймов соответствует полной высоте блока BuildBlock ICF, сохраняя простоту процесса.

Кроме того, проектирование перемычек должно основываться на проектировании продукта, предписывающем проектировании или проектировании для конкретного проекта.

Высота плиты

Стены

ICF обычно имеют одинарное покрытие. Двойные пластины можно использовать, если необходимо увеличить высоту стены. Это лучше сделать с помощью самой ICF.

Длина стены

При использовании BuildBlock ICF по возможности выбирайте ровные дюймовые приращения для длины стены. Схема соединения повторяется через каждый дюйм, и с таким интервалом укладка будет намного проще.

Рисунки должны выполняться с шагом 6 дюймов, чтобы все встроенные точки прикрепления в формах BuildBlock были выровнены по вертикали. Это обеспечит плавное и простое добавление отделки.

Если потребуется вертикальный стык или стык штабеля, поместите его над проемом, например, дверью или окном, чтобы минимизировать длину стыка штабеля.В этих точках критически важны правильные крепления и ремни.

Хотя можно спроектировать структуру с нулевыми разрезами в блоке ICF, в этом нет необходимости. Фактически, использование общего шва часто устраняет проблемы с компоновкой и ускоряет сборку.

Высота стен и подходящие размеры для ICF

Высота стен должна определяться с шагом 8 или 16 дюймов и корректироваться в зависимости от толщины системы пола.

Высоту этажа также можно отрегулировать по естественным точкам вдоль стены ICF с переходами по размеру блоков.Обычно они возникают в системе пола и остаются незамеченными от этажа к этажу. Цель состоит в том, чтобы избежать резки блоков, что увеличивает затраты на рабочую силу и отходы.

Опоры и фундаменты

Размер основания, арматура арматуры и другие спецификации должны быть основаны на предписаниях инженерных или конкретных проектов.

FAQ по изолированным бетонным опалубкам

Вы когда-нибудь получали вопрос об изоляционных бетонных формах и просто не знали, что на него ответить? Лайонел Лемей, ЧП, исполнительный вице-президент по структурам и устойчивому развитию NRMCA, дал ответы на эти общие вопросы, чтобы вы были лучше подготовлены для разговоров с вашими клиентами и специалистами.

1. Каковы основные преимущества ICF?
а. Идеально подходит для моделей с низкой / средней посадкой
b. Конкурсный по первой цене
c. Быстро — снижена стоимость строительства
дн. Более безопасная рабочая площадка — снижает риск
e. Простота использования — меньше сделок
f. Энергоэффективность — Увеличение операционной прибыли
г. Тихо — держите жильцов довольными
h. Огнестойкость — сокращение расходов на страхование
i. Надежная работа — тысячи тематических исследований (www.concretetracker.org)
j. Гибкость — легко принимает любую отделку и все строительные системы

2. Какой высоты могут быть здания ICF?
ICF используются в одноэтажных жилых и коммерческих помещениях для высотных зданий
. На сегодняшний день самое высокое здание ICF — 23 этажа, построенное в Ватерлоо, Онтарио. В Нью-Йорке строится 16-этажное здание. ICF идеально подходят для любого здания с несущей стеной, в котором относительно высокий процент прочных стен с перфорированными отверстиями. Тем не менее, они также использовались для зданий навесных стен с перемычками в стенах ICF.

3. Какова высота стен ICF без опоры?
ICF использовались для стен, высота которых без опоры превышала 40 футов. Сложность не столько в конструктивном исполнении таких стен, сколько в конструкции. Строительство 40-футового здания с последующим укреплением стен и предоставление рабочей площадки для укладки бетона требует навыков и опыта. Стенки ICF бывают толщиной от 4 до 12 дюймов, поэтому инженеры должны выбирать толщину, соответствующую нагрузке.

4. Какую толщину я могу использовать?
Стены ICF бывают толщиной 4, 6, 8, 10 и 12 дюймов (некоторые производители идут еще толще). Обычно 4-дюймовые стены используются только для ненесущих нагрузок, например, для снятия стен в квартирах, гостиницах или общежитиях.

5. Как укрепить стены?
Армирование обычно применяется в один слой (в центре) для большинства надземных применений. Однако для более толстых стен (10–12 дюймов) армирование можно применять в два слоя. Для применения под землей с давлением почвы снаружи можно разместить арматуру в один слой рядом с внутренней поверхностью.

6. А как насчет сейсмических сил?
Массивные бетонные стены идеально подходят для противодействия сейсмическим воздействиям, а здания ICF использовались для многих низко- и среднеэтажных зданий в регионах с высокой сейсмичностью. Также не было бы причин не использовать ICF для высотных приложений. Однако во многих более высоких зданиях на западном побережье используется бетонный каркас или гибридная конструкция каркаса стен со сдвигом.

7. Как насчет штормовых укрытий?
ICF идеально подходят для строительства штормовых убежищ от ураганов и торнадо. Несмотря на сильные ветры (200 миль в час и выше) бетонные стены могут легко противостоять силе ветра. Однако ключом к проектированию штормового укрытия является способность противостоять силам летящих обломков. ICF были испытаны с использованием «пушки торнадо», где 2х4 стреляют в стену со скоростью 100 миль в час и, как и ожидалось, они не пробивают стену.

8. Стоимость стен ICF?
Стены ICF обычно дешевле, чем другие коммерческие методы строительства, такие как CMU и стальные шпильки. Поэтому для коммерческих приложений, таких как офисы, школы, промышленные и общественные здания, они быстро становятся предпочтительной системой из-за скорости и простоты строительства по сравнению с другими системами.
Деревянный каркас по-прежнему дешевле, чем конструкция ICF, поэтому для односемейного и многосемейного строительства деревянный каркас часто дешевле.Для одной семьи добавленная стоимость использования ICF обычно составляет 5-7%. Для многоквартирных домов добавленная стоимость обычно составляет 1-3%. Тем не менее, многие владельцы выбирают ICF, несмотря на небольшую добавленную стоимость, поскольку имеют все остальные преимущества.

9. Огнестойкость стен из ICF?
Большинство производителей стен ICF провели испытание на огнестойкость ASTM E119, и 4-дюймовые стены обычно выдерживают 2 часа, а 6-дюймовые стены и более толстые — 4 часа. Стены должны иметь 15-минутный тепловой барьер, обеспечиваемый гипсовым барьером 1⁄2 дюйма.Пена в ICF обработана огнем и соответствует требованиям по распространению пламени 25 или меньше, а показатель дымности 450 или меньше при испытаниях в соответствии с ASTM E84.
В определенных случаях может потребоваться испытание NFPA 285 для бокового распространения пламени по наружным стенам. Это сборочный тест, который должен включать все виды отделки.

10. Отделка стен ICF?
К стене ICF можно прикрепить практически любую отделку, так как на конце каждой опалубки есть планки с каркасом, на которые можно закрепить винт для крепления отделки.Гипсокартон, кирпич, лепнина, сайдинг, стальные панели и др.

11. Конструктивные связи со стенами ICF?
Соединительные перекрытия или другие конструктивные элементы соединяются со стенами ICF различными способами. Бетонные полы часто кладут поверх стены для соединения несущего типа с помощью арматурных дюбелей, вделанных в стену и плиту. Для соединений, работающих на сдвиг, таких как деревянные балки, обычно балка по краю прикрепляется к стороне стены с помощью анкерных болтов через пену в бетон. Для стальных соединений закладная плита обычно устанавливается в форму с помощью срезных шпилек.

12. Прочность бетона для стен ICF?
Как правило, для большинства применений достаточно бетона 4 000 фунтов на квадратный дюйм. Но это не мешает инженерам при необходимости указывать бетон более высокой прочности.

13. Характеристики смеси для стен ICF?
Прочность, указанная инженером-проектировщиком (измерение через 28 дней). Рекомендуемый максимальный размер заполнителя 1⁄2 дюйма для форм 4 и 6 дюймов и 3⁄4 дюйма для форм 8 дюймов и выше. Рекомендуемая осадка бетона составляет от 4 до 6 дюймов +/- 1 дюйм (от 102 до 152 мм +/- 25 мм).Если это требуется зарегистрированным инженером, рекомендуемые характеристики осадки должны быть достигнуты путем добавления суперпластификатора / средних водоредукторов для достижения расчетной прочности смеси и текучести бетона.

14. Укладывать бетон в стены ICF?
Уложите бетон, перекачав его максимум на 4-футовом подъемнике. Используйте карандашные вибраторы, чтобы обеспечить уплотнение по форме и вокруг арматурной стали.

15. Устойчивость к термитам
Пенополистирол не поддерживает, не привлекает и не является источником пищи для насекомых (включая термитов).Тем не менее, все здания, построенные в районах, подверженных термитам, должны соответствовать строительным нормам и стандартным методам защиты и борьбы с термитами.

16. Осмотр конструкций (проверка на пустоты)?
Обычно, если бетон укладывается квалифицированным подрядчиком, прошедшим обучение у производителя ICF, после хорошей укладки бетона в формах не будет пустот. Однако при подозрении на наличие пустот существует несколько методов их обнаружения. Если постучать по формам рукой, можно обнаружить пустоты.Другой метод — использование острого жесткого зонда для измерения глубины пены там, где есть подозрения на наличие пустот. Если есть подозрение на наличие значительных пустот, использование георадара является вариантом (дорого). В крайнем случае — убрать пену и заделать пустоты.

17. Энергетическая эффективность?
ICF имеют значительно более высокую изоляционную ценность, чем обычные конструкции стен, такие как CMU, стальные и деревянные стойки. Около R25 в зависимости от внешней отделки. Кроме того, тепловая масса в стенах помогает регулировать температуру.А поскольку это сплошные стены, они, как правило, создают более воздухонепроницаемые конструкции. Все это приводит к зданиям со значительно лучшими энергетическими характеристиками с заявленной экономией энергии от 20% в более теплом климате до 50% и более в более холодном климате.

18. Звуковое сопротивление?
Бетонные стены обеспечивают превосходные звукоизоляционные качества по сравнению с другими формами конструкции
. Класс STC начинается с 50 для 4-дюймовых стен и может доходить до STC 70 с более толстыми стенами и дополнительными гипсовыми плитами.

19. Панелирование?
В недавних проектах началось использование панельных методов для повышения эффективности и скорости строительства. Большие панели изготавливаются за пределами площадки в контролируемых заводских условиях, арматура помещается внутрь, доставляется на площадку грузовиком и устанавливается на место. Панели крепятся друг к другу и скрепляются перед укладкой бетона.

20. Армирование волокном (спиральное или другое)?
Некоторые инженеры начинают использовать стальную фибру вместо горизонтальной стали.Это устраняет необходимость относительно медленного размещения горизонтальных стержней и панельной конструкции.

21. Обучение подрядчиков (Формальное отраслевое обучение и сертификация?)
Большинство производителей ICF имеют официальную программу обучения для своей системы. Убедитесь, что вы указали, что подрядчики должны успешно пройти программу обучения. CRMCA проведет учебный курс, одобренный ICF и NRMCA, в феврале 2019 года.

CRMCA — это ресурс для вас, наших уважаемых участников, а также ваших клиентов и специалистов.Для получения дополнительной информации о помощи в дизайне и предстоящих предложениях по обучению свяжитесь с Джессикой Палмер, директором по развитию бизнеса и образованию. [email protected]

Руководство подрядчика по изоляционным бетонным опалубкам

Поделиться статьей:

Вы, наверное, видели (если не использовали их сами) фундаменты, построенные из экструдированного полистирола (пенополистирол типа 2), который заполняется бетоном. Этот тип фундамента встречается чаще, чем вы думаете, и его все чаще используют для строительства домов и небольших коммерческих зданий.Как подрядчик, вы должны знать об этой растущей тенденции к использованию так называемых изолированных бетонных форм (ICF).

Изолированные бетонные формы не новость — они существуют уже более 20 лет. Тем не менее, ICF стали более распространенными, потому что строители, инженеры и архитекторы хотят, чтобы их конструкции были более прочными, более энергоэффективными и звукоизоляционными. Это увеличение использования привело к тому, что в настоящее время все больше компаний производят изолированные бетонные формы, включая ARxx, QuadLok, Integraspec и Nudura.Лично я использую Nudura как для новых строительных, так и для ремонтных проектов, на которые я ссылался в своей статье о том, как правильно выбрать дополнение для дома.

Взгляд изнутри на изолированные бетонные формы

ICF состоят из двух пенополистирольных панелей, толщина которых различается в зависимости от производителя; наиболее распространенный размер — 2-1 / 2 ‘. Две панели соединены пластиковыми перемычками. Эти полотна доступны разной ширины в зависимости от толщины возводимой стены.Это можно сравнить с традиционным фундаментом, построенным с использованием тяжелых фанерных панелей, скрепленных вместе металлическими стяжками, стержнями и стабилизированных ригелями.

Изображение с сайта robinsonconstructioninc.com

Одна из основных причин, по которой изоляционные бетонные формы так популярны, — это их R-ценность. К счастью, толщина стенок не влияет на коэффициент R. Стены, которые будут подвергаться большему боковому давлению — будь то ниже уровня земли или сильные ветра — требуют бетонных стен толщиной 8-10 дюймов.Для стандартной жилой стены требуется всего шесть дюймов бетона. Традиционные фундаменты обычно имеют 10 дюймов бетона, что обеспечивает большую прочность, но если в том же фундаменте используются изолированные бетонные формы и только шесть дюймов бетона, ему требуется больше арматуры, чтобы предотвратить усадки, которые могут вызвать трещины. Большинство производителей ICF имеют подробные справочные таблицы, в которых показаны детали арматурных стержней в зависимости от высоты и толщины стены. Производители также могут предоставить инструкции по установке коллекторов арматуры на грубых отверстиях.Это можно сделать, построив опору, удерживающую мокрый бетон на этапе укладки бетона.

Помимо хорошего R-значения, изолированные бетонные формы также бывают различных типов для достижения различных архитектурных деталей. Например, уголки под углом 90 и 45 градусов используются как для внутренних, так и для внешних углов. Вы также можете заказать угловые элементы, которые можно отрегулировать под уникальный угол. Если у здания кирпичное лицо, вы можете использовать панели с кирпичными клетками, предназначенные для выхода из формы.Пластиковые перемычки служат не только для соединения панелей, но и для крепления гипсокартона непосредственно к поверхности пенопласта. Это избавляет от необходимости каркасать стены из деревянных или стальных каркасов внутри конструкции. Полотна также позволяют крепить планки фанеры или обрешетки, которые затем обеспечивают поверхность для крепления сайдинга.

Изолированные бетонные опалубки гораздо менее трудоемки как при установке, так и при разборке. Как и в случае любой формы, нужно укрепить формы для заливки мокрого бетона. Большинство дилеров ICF продают систему распорок, которая одновременно поднимает и выравнивает стену, а также выступает в качестве площадки для работы при заливке бетона. Когда вы начинаете снимать формы, все, что нужно удалить, — это скоба. Пена в ICF является долговечной, но при использовании фанерных панелей вы должны снять панели, соскоблить их и смазать маслом.

Изображение с сайта quadlock.com

Изолированные бетонные формы помогают с энергоэффективностью. Здания, построенные с использованием ICF, намного более энергоэффективны по сравнению с традиционными деревянными каркасами. Например, недавно я работал в ветеринарной клинике площадью 4000 квадратных футов. Клиника была модернизирована с 800 квадратных футов.Мы построили

поликлиника с изолированными бетонными формами; Владелец сказал, что расходы на отопление после постройки составили одну треть от того, что она заплатила в своем старом помещении, даже несмотря на то, что площадь была меньше 25 процентов от размера нынешнего здания!

Последнее замечание о ICF: они классифицируются как «спроектированные», что означает наличие строгих технических спецификаций, которые необходимо соблюдать, чтобы они соответствовали установленным стандартам. Чтобы обеспечить соблюдение строгих правил установки, любой, кто устанавливает формы, должен иметь лицензию для этого конкретного бренда через учебные курсы.Если при сборке не используется лицензионный установщик, местные органы власти могут провалить проект. К счастью, дилеры, которые продают изоляционные бетонные формы, предлагают курсы обучения.

Не стесняйтесь задавать любые вопросы о ICF в комментариях ниже, и я посмотрю, смогу ли я ответить.

О Джеффе

Джефф Кирк — подмастерье плотника Красной печати в Галифаксе, Новая Шотландия. В 2008 году он закончил 4-1 / 2 года обучения.Его работа была сосредоточена на высококачественном ремонте жилых домов и строительстве новых домов по индивидуальному заказу … Читать дальше

Изоляционные бетонные формы (ICF)

Вид с торца типичной предварительно собранной плоской стены ICF-блок

Изоляционные бетонные формы (ICF) приводят к монолитным бетонным стенам, которые зажаты между двумя слоями изоляционного материала. Эти системы прочны и энергоэффективны. Обычно этот метод строительства применяется в малоэтажных зданиях, от жилых до коммерческих и промышленных.На внутренние и внешние поверхности наносится традиционная отделка, поэтому здания выглядят как типичные конструкции, хотя стены обычно толще.

Обзор и история

Изоляционные бетонные формы, или ICF, представляют собой формы, используемые для удержания свежего бетона, которые остаются на месте постоянно, чтобы обеспечить изоляцию для конструкции, которую они окружают. Их история началась после Второй мировой войны, когда в Швейцарии использовались блоки из обработанных древесных волокон, скрепленных цементом. В 1940-х и 1950-х годах химические компании разработали пенопласт, который к 1960-м годам позволил канадскому изобретателю разработать пенопласт, напоминающий современные типичные ICF.Примерно в то же время европейцы разрабатывали аналогичные продукты.

В 1980-х и 1990-х годах некоторые американские компании начали заниматься этой технологией, производя блоки и панели или доски. К середине 1990-х годов была основана Ассоциация изоляционных бетонных форм (ICFA) для проведения исследований и продвижения продукции с целью принятия строительных норм. Они также работали с Портлендской цементной ассоциацией, чтобы привлечь внимание к этому типу строительства. Хотя были некоторые препятствия — затраты могли быть больше, чем затраты на строительство каркаса, потому что люди не понимали систему, строителям приходилось тесно сотрудничать, чтобы получить одобрение норм, а материалы были проприетарными — число производителей изоляционных бетонных форм росло.В результате конкуренция возросла, а затраты снизились.

Новые компании разработали вариации и инновации, чтобы отличать одну систему от другой. Со временем некоторые производители ICF объединились, что привело к уменьшению числа более крупных компаний. Поскольку системы изоляционных бетонных опалубок предлагали такие преимущества в производительности, как прочность и энергоэффективность, и изначально были более дорогими в строительстве, первым целевым рынком было строительство домов высокого класса. Клиенты Custom Home были готовы и могли доплачивать за высокое качество.По мере того, как слухи о ICF росли, а инновации снижали затраты на производство и установку, строители начали использовать формы для домов средней ценовой категории. Некоторые застройщики сейчас создают целые крупные застройки, используя изоляционные бетонные формы.

В прошлом односемейные жилые дома составляли около 70 процентов строительства ICF — по сравнению с примерно 30 процентами для коммерческого или многоквартирного использования, — но продукты подходят для всех этих применений, и более крупные здания, похоже, являются растущим рынком для ICF.Они стали популярными для множества коммерческих проектов, включая квартиры или кондоминиумы, гостиницы / мотели, магазины и даже кинотеатры.

Стены ICF высотой 30 футов для проекта многоэкранного театра в Юте.

Преимущества

Изоляционные бетонные формы обеспечивают преимущества как строителям, так и владельцам зданий.

Владельцы ценят:

  • прочные стены
  • устойчивость к стихийным бедствиям и безопасность
  • устойчивость к плесени, гнили, плесени и насекомым (ниже уровня может потребоваться защита от термитов)
  • способность блокировать звук
  • общий комфорт
  • энергия эффективность и результирующая экономия затрат

Подрядчики и строители, такие как :

  • быстрое и простое строительство
  • гибкость
  • легкий вес для легкой транспортировки и монтажа
  • совместимость с плотниками
  • способность соответствовать требованиям более высокого энергетического кодекса с менее сложная конструкция

Размеры, компоненты, конфигурации, системы

Системы изоляционных бетонных форм могут различаться по своей конструкции. «Плоские» системы дают сплошную толщину бетона, как у стены, залитой обычным способом. Стена, произведенная с помощью «решетчатых» систем, имеет вафельный рисунок, где бетон в некоторых точках толще, чем в других. Системы «столб и балка» имеют именно это — дискретные горизонтальные и вертикальные бетонные колонны, полностью залитые пеной. Какими бы ни были различия, все основные системы ICF спроектированы инженерами, приняты с соблюдением правил и проверены на практике.

Две изолирующие поверхности разделены каким-либо соединителем или перемычкой.Крупные предварительно собранные блоки быстро складываются на месте. Панели или доски транспортируются более компактно, но их необходимо собирать в опалубку на работе. Пенопласт — это чаще всего пенополистирол (EPS). Это может быть экструдированный полистирол (XPS), который прочнее, но и дороже. Некоторые изделия изготавливаются из переработанной пены или древесного волокна в знак экологичного строительства. Утилизированный материал формируется в блоки с цементом, что делает блоки идеальными для непосредственного нанесения штукатурки.

Стяжки, соединяющие два слоя изоляционного формовочного материала, могут быть пластиковыми, металлическими или дополнительными выступами изоляции.У каждого типа материала есть свои преимущества, но одна из современных тенденций включает в себя петли в стяжках, которые позволяют предварительно собранным формам складываться плоско для легкой и менее затратной доставки.

Соединения между отдельными формами могут иметь соединяющиеся друг с другом зубцы или конфигурацию гребня и паза, отформованную в формовочном материале, или простые стыковые швы. Многие производители разработали блоки с универсальными блокировками, которые позволяют штабелировать формы независимо от того, переворачивается ли форма в одну или другую сторону.Эти «обратимые» формы экономят время при размещении и предотвращают неправильное выравнивание. Специальные блоки для углов, полов и кровли завершают линейку продуктов и улучшают инженерные решения системы и повышают энергоэффективность окончательной конструкции.

Укладка предварительно смонтированной опалубки ICF Пример предварительно собранных угловых блоков

Размеры блоков обычно составляют порядка 16 дюймов в высоту и 48 дюймов в длину. Полости обычно имеют ширину шесть или восемь дюймов, но при необходимости могут быть больше или меньше.Поверхности из вспененного материала также могут быть изменены, но обычно их толщина составляет от 1-7 / 8- до 2-3 / 4 дюйма. Таким образом, 8-дюймовая полость с двухдюймовыми поверхностями из пенопласта с каждой стороны приведет к 12-дюймовой стене. Совсем недавно в некоторых системах появилась возможность предлагать более толстые слои пены для повышения производительности.

После нанесения внутренней и внешней отделки типичная конечная толщина стенки превышает один фут. Это означает, что глубина оконных и дверных рамок должна быть шире, чем та, которая используется для традиционной конструкции каркаса, в результате чего получаются глубокие подоконники — приятная особенность для домовладельцев или других жителей здания.

Установка, соединения, отделка

Установка изоляционных бетонных систем опалубки аналогична возведению кирпичной кладки. Строители обычно начинают с углов и кладут слой за слоем, чтобы построить стену. Некоторые элементы, особенно те, которые образуют «вафельный» или стоечно-балочный профиль бетонной стены, необходимо склеивать или заклеивать в местах стыков во время сборки. Большинство современных систем имеют однородные полости, которые улучшают текучесть бетона, уменьшают потребность в клеях при штабелировании, в результате чего получаются плоские бетонные стены постоянной толщины.

Вафельная сетка Блок ICF создает переменную толщину бетонной стены

После того, как опалубка установлена ​​и закреплена, а необходимая арматура установлена, бетон заливается в опалубку. Даже с использованием распорок формы должны заполняться с надлежащей скоростью в соответствии с рекомендациями производителя опалубки, чтобы предотвратить перекосы и выбросы. Усовершенствованные продукты и улучшенные методы строительства значительно снизили вероятность разрушения формы. Это редко происходит при соблюдении рекомендаций производителя.Армирование в обоих направлениях сохраняет прочность стены. Для проемов дверей и окон требуются баксы, чтобы окружать проем, удерживать свежий бетон во время укладки и обеспечивать подходящий материал для крепления оконных или дверных рам.

Укладка бетона в ICF с помощью насоса

Блокировка необходима, когда требуются гнезда подшипников для элементов пола или крыши. Изоляционные бетонные опалубочные системы совместимы с бетонными полами, деревянными или стальными балками перекрытий. В небольших зданиях распространены блоки ригелей для крепления каркаса перекрытий, устанавливаемые сбоку от опалубки.В больших зданиях или зданиях коммерческого назначения стальные сварные пластины или пластины с болтами можно предварительно установить в опалубку, чтобы они заделывались в свежий бетон.


Встроенные сварные пластины для опоры из конструкционной стали

Отделочные покрытия обычно крепятся с помощью плоских концов металлических или пластиковых стяжек, встроенных в формовочный материал. Поочередно отделку можно отделать полосами обшивки. С этими системами можно использовать практически любую отделку.Стеновые плиты остаются наиболее распространенной внутренней отделкой и наиболее типичным средством удовлетворения требований кодекса для 15-минутного противопожарного барьера над пенопластом вокруг жилых помещений. Внешний вид намного разнообразнее и зависит от предпочтений клиента. Цементные штукатурки наносятся на ICF аналогично другим системам с оболочкой.

Коммунальные сооружения обычно встраиваются в вырезы в пенопласте после укладки бетона.

Устойчивое развитие и энергия

Основная привлекательность ICF — это возможность снижения энергии для обогрева и охлаждения здания.По некоторым оценкам, экономия составляет 20 или более процентов. Значение R для типичной изоляционной бетонной формы составляет около 20. Стены часто могут иметь высокую воздухонепроницаемость на 10–30 процентов лучше, чем рамы с совместимыми окнами, дверями и крышей. В результате, предполагая 100-летний срок службы, один односемейный дом ICF может сэкономить около 110 тонн CO2 по сравнению с традиционным деревянным каркасным домом. Это более чем компенсирует выбросы CO2, связанные с производством цемента, используемого для изготовления бетона.См. График ниже.

C02 Экономия ICF по сравнению с каркасным домом

Ссылка: PCA Tech Brief 12

Тепловая масса — одна из причин того, что изоляционные бетонные формы работают так хорошо, чтобы поддерживать постоянную температуру; изоляция другой. Как видно из приведенного выше графика, это позволяет сэкономить довольно много энергии, связанной с обогревом и охлаждением, что не только экономит деньги, но и обеспечивает более комфортный интерьер.

Изоляционные бетонные формы спасают деревья, поскольку исключают деревянную раму.Системы изоляционных бетонных форм также могут содержать приличное количество переработанных материалов. Бетон может быть изготовлен с использованием дополнительных вяжущих материалов, таких как летучая зола или шлак, чтобы заменить часть цемента. Заполнитель можно переработать (дробленый бетон), чтобы снизить потребность в чистом заполнителе. Большая часть стали для армирования перерабатывается. Некоторые полистиролы перерабатываются.

С точки зрения устойчивости, снижение эксплуатационной энергии, сокращение выбросов CO 2 , длительный срок службы и использование местных и переработанных материалов делают строительство ICF экологически выгодным.

Строительные нормы и правила

Когда ICF были впервые представлены в Северной Америке, должностные лица кодексов не были знакомы с системой, поэтому с утверждением требовалась кривая обучения. Как и железобетонные стены, изоляционные бетонные формы довольно прочные. Но они построены совершенно иначе, чем стены с деревянным каркасом, и требуют других критериев оценки. Многие производители форм провели испытания и подготовили отчеты об оценочных услугах или что-то подобное, чтобы продемонстрировать целостность стеновой системы.Группы, которые генерируют эти отчеты, включают International Code Council Evaluation Service, Inc. и Канадский центр строительных материалов.

По мере роста популярности изоляционных бетонных форм утверждение норм стало намного проще. Для домов на одну и две семьи Международный жилищный кодекс (IRC) касается фундаментов и стен ниже уровня в Разделе R404 и стен выше уровня в разделе R611 для домов до двух этажей плюс подвал. Для более крупных зданий, таких как многосемейные и коммерческие постройки, для проектирования конструкций обычно требуется инженер, а для окончательного утверждения часто требуется отчет об услугах по оценке, подтверждающий одобрение ICF для типа строительства, предусмотренного для проекта.

ICF Projects

Устойчивый дом мечты

Карьерные потребности молодой супружеской пары диктовали поиск подходящей городской резиденции, достаточно просторной и находящейся недалеко от центра Чикаго. Благодаря более короткой поездке на работу родители смогут проводить больше времени с семьей со своими двумя детьми. Зная, что они планируют прожить там не менее 15-20 лет, владельцы на раннем этапе осознали, что они хотят, чтобы дом имел энергоэффективность, качество и постоянство. Они определили, что стены из изоляционной бетонной опалубки (ICF) обеспечивают наилучшие характеристики для их нужд.

может показаться очевидным. Если вы начнете строительство в Висконсине в октябре, погода, скорее всего, создаст проблемы.Так было в случае с Центром здравоохранения округа Саук (SCHCC), одноэтажным учреждением для престарелых, расположенным в Ридсбурге, штат Висконсин, в 50 милях к северу от Мэдисона, штат Висконсин. Тем не менее, даже до того, как земля начала падать или температура начала падать, ICF завоевали расположение Совета округа Саук: руководители предприятий твердо считали, что создание пожаробезопасного, устойчивого к стихийным бедствиям здания — это самое важное, что они могут сделать для обеспечения благополучия людей. их жители.

Habitat for Humanities, дом Greenbuild в Вокегане, штат Иллинойс, имеет сертификат LEED Platinum, наивысший рейтинг в соответствии с Руководством Совета по экологическому строительству США в области энергетики и экологического проектирования домов.

: Бетонные здания :: Коммерческое строительство Бетонные здания, конструкция с возможностью наклона и ICF (изолированные бетонные формы) ::

Финансовые выгоды | Экологические преимущества | Здоровье и безопасность | Долговечность | Комфорт и тишина | Часто задаваемые вопросы

Часто задаваемые вопросы по домостроению | Пенопласт FAQ

1. Что такое изоляционные бетонные формы?

ICF — это пустотелые «блоки» или «панели» из пенопласта, которые строительные бригады складывают в форме стен здания.Затем рабочие заполняют центр железобетоном для создания конструкции. В Северной Америке существует более 20 брендов ICF, каждая из которых отличается дизайном и материалами. Конструкция ICF помещает тяжелый высокопрочный материал (железобетон) между двумя слоями легкого, с высокой изоляцией (пены). Эта комбинация создает стену с необычно хорошим сочетанием желаемых свойств: воздухонепроницаемости, прочности, звукопоглощения, теплоизоляции и массы.

2.Остаются ли формы ICF на месте после заливки бетона?

Да. Формы ICF используются для того, чтобы строители могли заливать прочную бетонную стену. Однако по завершении формы предназначены для обеспечения изоляции, склеивания поверхностей и пароизоляции за один этап.

3. Существуют ли разные типы ICF?

Существует три различных типа конфигураций: 1) плоская стенка, 2) вафельная сетка и 3) экран-сетка. Системы с плоскими стенами позволяют получить бетон непрерывной толщины, как и обычная наливная стена.У решетчатых стеновых систем есть вафельный рисунок, где бетон в некоторых точках толще, чем в других. Системы экранных решеток имеют широко разнесенные горизонтальные и вертикальные бетонные колонны, полностью покрытые пеной. Какими бы ни были различия между брендами ICF, все основные системы ICF спроектированы инженерами, приняты с соблюдением правил и проверены на практике.

4. Какая МКФ самая лучшая?

Хотя у некоторых установщиков ICF есть личные предпочтения, реальный вопрос, который следует задать: «Какой ICF лучше всего подойдет для моих нужд?» Очевидно, что каждая отдельная строительная система ICF имеет разные свойства, которые приносят разные преимущества конечному пользователю. У некоторых изоляция толще, чем у других. Одни связаны металлическими стяжками, другие — пластиковыми. Некоторые системы сложены друг над другом, как строительные блоки, другие требуют сборки. Какой бы ни была система, важно отметить, что после того, как дом ICF будет правильно установлен и бетон застынет, вы будете очень довольны своим домом ICF. При выборе системы необходимо учитывать множество моментов.

Сюда входят:

Если систему устанавливаете самостоятельно, есть ли у компании обучающий курс?

Насколько легко установить систему?

Есть ли в компании технический отдел для решения конкретных вопросов проектирования?

Хорошо ли компания отвечает на вопросы?

Каков послужной список компании в области обслуживания клиентов?

Сколько стоит анкета?

Будет ли поддержка на месте во время установки и заливки?

Как быстро доставляются формы?

Будет ли компания предлагать рекомендации в вашем регионе?

Это лишь некоторые из вопросов, которые можно задать. Однако не все будут задавать одни и те же вопросы, в основном потому, что у всех разные потребности. Вот почему так важно составить список, в котором ваши собственные проблемы ранжируются по степени важности. Хотя об этом еще не упоминалось, налаживание отношений с поставщиком также имеет решающее значение для успеха конечного продукта. Деловые отношения, которые вы устанавливаете с компанией, продлятся годами и повлияют на конечный продукт, который вы получите. Какую бы компанию вы ни выбрали, она должна быть для вас комфортной.

5. Какой высоты можно построить стены ICF?
Были спроектированы и построены

ICF до 48 футов (отдельно стоящие / несущие). Важно отметить, что в большинстве приложений проекты ICF могут быть разработаны с использованием ACI 318 и спроектированы как любые другие железобетонные стены.

6. Каковы наиболее типичные размеры полости ICF?

Большинство компаний ICF производят формы с полостями шириной 4, 6, 8 и 10 дюймов. Однако некоторые системы, в которых используются незакрепленные соединители, могут быть построены с шагом 2 дюйма до 24 дюймов.

7. Сколько стального арматурного стержня (арматуры) мне нужно?

Это будет определяться проектными параметрами здания и в соответствии с местными строительными нормами. Кроме того, ICFA продает через книжный магазин предписывающий метод изоляции бетонных опалубок в жилищном строительстве (2-е издание), в котором представлены таблицы, содержащие рекомендации для наиболее распространенных применений.Их можно найти в нашем руководстве по продукту, которое можно загрузить с этого веб-сайта.

8. Как прикрепить цементный картон, виниловый сайдинг и кирпичные шпалы к ICF? Так же крепится гипсокартон?

Металлический или пластмассовый фланец проходит от верха формы к низу, обеспечивая крепежную планку для механических креплений, таких как наружный сайдинг, кирпичные стяжки и гипсокартон. Фланец спроектирован так, чтобы выдерживать высокие растягивающие нагрузки, и предназначен для надежного крепления материалов в течение десятилетий. Во всех случаях большая часть внешней и внутренней облицовки может быть установлена ​​с помощью обычных крепежных винтов.

9. Можно ли наносить акриловую отделку и лепнину на ICF?

Большинство акриловых отделочных систем состоят из усиленного основного покрытия, необязательного грунтовочного покрытия и 100% акрилового полимерного покрытия. Отделка доступна в неограниченном количестве цветов и предлагает варианты повышения производительности. Акриловые системы для наружных работ идеально подходят для ICF, так как для подготовки к нанесению акриловой системы на ICF обычно требуется только растереть пену перед нанесением.Если имеются внешние перемычки / стяжки, перед нанесением акриловой отделочной системы необходимо наклеить дополнительный слой EPS толщиной 1 дюйм поверх ICF. Штукатурка из портландцемента также очень прочна и может создавать бесконечное разнообразие цветов и текстур для экстерьера дома или здания. Когда штукатурка наносится на металлическую обрешетку, три слоя штукатурки составляют общую толщину 7/8 дюйма. Паропроницаемая, водостойкая строительная бумага отделяет штукатурку и планку от ICF. Это проверенная система, работающая в любом климате.

10. Как устанавливаются двери и окна?

Деревянная или виниловая опора сооружается и встраивается в стену во время укладки перед заливкой бетона. После застывания бетона двери и окна устанавливаются в обычном режиме.

11. Как устанавливаются утилиты?

Перед заливкой необходимо определить точки подключения инженерных сетей к зданию. Это позволит проложить трубы через стену, чтобы в них можно было войти.После заливки и затвердевания бетона каналы или канавки вырезаются непосредственно в форме с помощью электрического горячего ножа или маршрутизатора. Затем в пазы вставляются водопроводные и электрические провода и покрываются гипсокартоном.

12. Есть ли у рабочих проблемы с изучением чего-то столь нового и необычного?

Обычные домостроительные бригады легко адаптируются к строительству ICF. Укладка блоков является интуитивно понятной для большинства людей, а для резки и выравнивания используются стандартные столярные навыки.Большинству столярных бригад придется освежить в памяти использование бетона, а электрикам необходимо научиться вырезать каналы на поверхности пенопласта для размещения кабеля. Но это несложные задачи, и помощи можно немало. Собственно, строительство ICF дает рабочим большие преимущества. Пена легкая, а бетон сдвигает силовое оборудование. Так что экипажи остаются свежими и внимательными. Фактически, простота сборки и легкость работы позволяют снизить трудозатраты на уровне ниже, чем при каркасном строительстве.

13. Доступно ли обучение установке ICF?

Да. Большинство членов ICFA Primary предлагают обучение в течение года. Просмотрите список основных членов ICFA на сайте www.forms.org, чтобы обсудить, как вы можете участвовать в их программах обучения.

14. Насколько тихие стены ICF?

Стена ICF имеет класс звукопередачи примерно STC 50, что в два раза выше, чем у обычной стены с деревянным каркасом. Громкий шум снаружи здания ICF будет снижен до шепота внутри здания.

15. Как стены ICF живут с термитами, другими насекомыми и даже грызунами?

EPS не представляет пищевой ценности для термитов или грызунов. Независимо от того, является ли конструкция деревянным каркасом или ICF, местные строительные нормы и правила требуют методов защиты пенопласта ниже уровня в зонах с высоким содержанием термитов, которые специально указаны в Международном жилищном кодексе. Те же профилактические меры, что и при строительстве деревянных каркасов, можно использовать и для ICF. Преимущество ICF в том, что термиты не могут повлиять на структурную целостность здания, поскольку оно сделано из бетона.

16. Нужна ли пароизоляция на стенах ICF?

Нет. Комбинация бетона и двух слоев пенопласта означает, что стена ICF действует как естественный барьер против воздуха и влаги.

17. Гидроизолированы ли стены ICF?

Как и в случае любой другой конструкции ниже уровня земли, требуется гидроизоляция. Есть много вариантов, из которых можно очень хорошо выбрать. К ним относятся гидроизоляция, напыляемая латексом, отрывные и липкие мембраны, а также листы картона с ямочками.Всегда сверяйтесь со спецификациями производителя, чтобы определить, можно ли применить их гидроизоляцию к ICF.

18. Можно ли использовать ICF выше класса?

Совершенно верно. Множество функций и преимуществ, которые ICF обеспечивают для грунтовых вод, делают их идеальным выбором для наземного строительства. Фактически, чтобы получить полную выгоду от этого типа качественного строительства и максимизировать энергоэффективность конструкции, следует использовать формы ICF для всех внешних стен.

19. Являются ли здания ICF более безопасными, чем здания с деревянным каркасом?

Да. Здания ICF до 8,5 раз прочнее, чем здания с деревянным каркасом. В результате стены ICF более способны противостоять суровой погоде, такой как ураганы и торнадо. Большинство стен ICF имеют 2 часа огнестойкости по сравнению с 15 минутами для сопоставимой стены с деревянным каркасом.

20. Каким образом можно защитить пену МКФ от заражения термитами?

Лучший метод защиты от заражения термитами — это уничтожить колонию и не дать им открыть магазин на вашей территории.Национальная ассоциация по борьбе с вредителями рекомендует предотвращать появление термитов путем «устранения благоприятных условий, необходимых термитам для выживания». Термиты любят влагу; избегать скопления влаги вокруг фундамента здания. Отводите воду с помощью правильно функционирующих водосточных водостоков, желобов и брызг. Снизьте влажность в подвальных помещениях с помощью надлежащей вентиляции. Не допускайте перерастания кустов, лиан и другой растительности в вентиляционные отверстия. Обязательно удалите старые опалубочные доски, опорные стойки и т. Д., который использовался при строительстве здания. Удалите старые пни и корни вокруг здания и под ним. Самое главное, не допускайте контакта древесины на здании с почвой. 18-дюймовый зазор между землей и деревянными частями здания идеален. Не помешает регулярно осматривать фундамент здания на предмет повреждений термитами ». Кроме того, Ассоциация изоляционных бетонных форм рекомендует обработку почвы и повторную обработку в течение всего срока службы здания. Тот факт, что конструкция построена из бетона, не означает, что термит откажется от попыток добраться до своего источника пищи: дерева! При использовании ICF ниже класса Международный жилищный кодекс призывает к химической обработке почвы и утвержденному методу защиты пены.Это может включать химические обработки, вплавленные в форму ICF, например Perform Guard®, а также физические барьеры.

21. Насколько энергоэффективны ICF?

На основании исследования, проведенного Building Works, Inc, дома, построенные с внешними стенами ICF, требуют примерно на 44% меньше энергии для обогрева и на 32% меньше энергии для охлаждения, чем сопоставимые дома с деревянным каркасом. Типичный дом площадью 2000 квадратных футов в центре США позволит ежегодно экономить около 200 долларов на отоплении и 65 долларов на кондиционировании воздуха. Чем больше дом, тем больше экономия. В более холодных районах США и Канады экономия на отоплении будет больше, а на охлаждении — меньше. В более жарких регионах экономия на отоплении будет меньше, а на охлаждении — больше. Энергоэффективность в значительной степени обеспечивается пенополистиролом на внутренней и внешней стороне стен ICF, который варьируется от R-17 до R-26, по сравнению со стенами с деревянным каркасом от R-9 до R-15. Кроме того, стены ICF более плотные, что снижает проникновение (утечку воздуха) на 50% по сравнению с домами с деревянным каркасом.

22. Являются ли ICF экологичным строительным материалом?

Зеленое строительство, или устойчивость, — это метод проектирования и строительства здания или дома с наиболее высокими эксплуатационными характеристиками внутри и снаружи с максимальным использованием преимуществ строительных материалов и ресурсов. Энергия, являясь одним из самых ценных ресурсов в мире, является ведущим критерием зеленого строительства. Учитывая, что ICF чрезвычайно энергоэффективны, ICF можно легко включить в экологичные проекты зданий, чтобы максимизировать их производительность.

23. Что такое LEED? Как можно использовать ICF в программе USGBC «Лидерство в области энергетики и экологического дизайна» (LEED)?

LEED был запущен Советом США по экологическому строительству с целью разработать «основанную на консенсусе рыночную рейтинговую систему для ускорения разработки и внедрения практик зеленого строительства». Программа не имеет жесткой структуры, то есть не каждый проект должен соответствовать одинаковым требованиям для прохождения квалификации. Рейтинговая система LEED имеет пять основных кредитных категорий: устойчивые объекты, эффективность использования воды, энергия и атмосфера, материалы и ресурсы и качество окружающей среды в помещениях.Каждая категория разделена на кредиты. В программе излагаются цели, требования, технологии и стратегии для удовлетворения каждого кредита. Кредиты разбиты на отдельные баллы. Дополнительные баллы можно заработать за инновации и использование в команде проекта профессионала с аккредитацией LEED. Есть пять способов, которыми ICF могут помочь при использовании рейтинговой системы LEED.

Сюда входят:

ICF оптимизирует энергоэффективность.

Бетон содержит переработанные материалы.

Бетон создает экологичные объекты.

Бетон местного производства.

Бетон создает прочные конструкции.

Помимо баллов, которые можно получить с помощью ICF, есть и другие, которые можно использовать для максимального повышения рейтингов LEED. Чтобы увидеть полный список, посетите веб-сайт Совета по экологическому строительству США www.usgbc.org.

24. Утвержден ли код ICF?

Да. Все основные кодовые органы в Северной Америке, включая ICC и CCMC, одобрили ICF.Кроме того, ICF перечислены как предписывающий метод строительства в Международном жилищном кодексе и могут быть построены в соответствии со спецификацией коммерческого проекта с использованием Международного строительного кодекса. ICF также внесены в список строительных систем в последней редакции Канадского национального строительного кодекса.

25. Где я могу купить ICF?

Большинство брендов ICF продаются по всей Северной Америке. Воспользуйтесь поиском для членов ICFA, чтобы найти человека, представляющего интересующие вас системы, на сайте www.forms.org. Заинтересованные стороны могут искать производителей (основные члены ICFA) или реселлеров формы в вашем регионе (члены-дистрибьюторы ICFA).

Extreme R-Value выходит за рамки R-30

ICF имеют репутацию энергоэффективных. Комбинация тепловой массы, воздухонепроницаемой конструкции и двух сплошных слоев из пенополистирола с высокой изоляционной способностью создает стены, которые значительно превосходят стандартные конструкции с деревянным каркасом.

Но все большее число домовладельцев и дизайнеров выходят «за рамки экологичности» и призывают к изоляции, превышающей обычно обеспечиваемую R-23 или R-25 ICF. Они просят R-ценности 30-х годов, а в некоторых случаях даже больше. Наряду с этим энергетические нормы Канады и США также призывают к более высоким значениям изоляции. (См. Энергетические коды в пользу ICF на стр. 26.)

Майк Кенно, вице-президент по продажам Fox Blocks, сообщает, что довольно много проектов в США уже заканчиваются нулевым или нулевым результатом.

Гэри Браун, вице-президент по продажам и маркетингу Amvic Systems, объясняет: «ICF, каким мы его знаем, все еще является превосходным продуктом, но мы начинаем видеть спрос на продукт с улучшенными характеристиками.”

«По мере роста строительных норм и правил, многие строители и владельцы зданий захотят строить без ограничений», — говорит Энди Леннокс, вице-президент по маркетингу Logix ICF. «Десять лет назад выходом за границы стал R-23. Сегодня и завтра эти люди будут чувствовать, что им нужен R-30 + ».

До недавнего времени это означало механическое крепление листов жесткого пенопласта к внешней стороне корпуса ICF. Требуется немалая изобретательность, чтобы обойти создаваемые конструкторские затруднения; Окна, двери, сайдинг, внешние настилы и другие элементы становится трудно прикрепить, когда полосы обшивки скрыты под 2 дюймами (или более) пенопласта.А на многоэтажных домах значительна трудовая составляющая.

Чтобы удовлетворить спрос и упростить установку, ряд производителей ICF представили продукты, которые предлагают готовые решения для экстремальных проектов R-Value. Эти решения варьировались от предложения более толстых боковых панелей или вставок из пенопласта до перехода на усиленный графитом валик из пенополистирола, который обеспечивает несколько более высокие значения R при той же толщине стенок. Некоторые компании использовали несколько альтернатив. Logix ICF, например, предлагает блок с графитом «серии Platinum», панель XRV с боковыми стенками до 8 дюймов и вставку из пенопласта D-Rv.

Рассмотрим подробнее каждый из вариантов:

Пена с улучшенным графитом
В 1990-х годах немецкий химический гигант BASF разработал новый тип шариков из пенополистирола под названием Neopor. Neopor, покрытый порошкообразным графитом, имеет более высокие значения R и отражает больше тепла, чем обычный пенополистирол, благодаря своему темно-серому цвету. Он был представлен на рынке Северной Америки в 2006 году.

Пена с улучшенным графитом повышает R-значения примерно на 15%.

В 2009 году Logix представила ICF «Платиновой серии», созданный с использованием Neopor.В январе 2011 года Fox Blocks последовали их примеру со своим составом Silver Fox. Пена с усиленным графитом обеспечивает примерно на 15% больше изоляции на дюйм по сравнению с обычным пенополистиролом.

«Самым большим преимуществом является то, что вы переходите с R-25 на R-28 без увеличения толщины стенок», — говорит Леннокс. «И с точки зрения формовщика, мы можем использовать те же формы и инструменты». Дополнительный R-3 обходится строителю дополнительно в 0,40 доллара за квадратный фут и не увеличивает толщину стены и не увеличивает расстояние между полосой опалубки и внешней поверхностью стены.

Однако он не создает продукт с R-30. Кенно признает, что «с учетом предстоящих требований к R-Value, графитовая бусина станет решением только в небольшой части страны».

Вставки из пенопласта
Чтобы добиться R-Value стены ICF выше 30, общее количество пены в ICF должно быть чуть меньше семи дюймов пены. Хотя эта пена может быть приклеена к внешней стороне ICF постфактум, существуют лучшие решения. Использование более толстых боковых стенок или вставок из пенопласта позволяет добиться той же цели с гораздо меньшими трудозатратами.

Вставные панели из пенополистирола

, такие как Boost-R by Reward, позволяют легко увеличить изоляционные свойства с минимальными трудозатратами.

Методы, обсуждаемые в этой статье, часто можно комбинировать. Здесь панель Logix D-Rv используется вместе с их серией Platinum с улучшенным графитом.

Несколько компаний разработали вставки из пенопласта, которые подходят к сердцевине, эффективно повышая R-Value без необходимости разрабатывать совершенно новую линейку продуктов.

Панель Boost-R от Reward и панель D-Rv от Logix ICF имеют размеры 48 дюймов x 16 дюймов, то же самое, что и их ICF.Обе панели имеют ряд прорезей, которые позволяют ей скользить между перегородками и фиксироваться на месте. Их можно установить с любой стороны сердечника.

«Панели Boost-R представляют собой экономичное решение, как с точки зрения материалов, так и с точки зрения установки, для достижения более высоких фактических значений R», — говорит Хэнк Пфайффер, главный операционный директор, Reward Wall Systems.

«Это действительно экономия труда», — говорит Леннокс. «Вы можете установить панели в блок во время их установки или предварительно установить их.Это занимает очень мало времени, особенно на высоких стенах, а также на средних и высотных зданиях ».

Доступны с шагом в два дюйма (R-8 для белой пены; R-9 для графита), их можно установить с шагом в несколько дюймов для еще более высоких значений R. Например, две 2-дюймовые панели Boost-R будут аккуратно помещаться внутри 10-дюймового Reward ICF (общая ширина 15 дюймов), создавая стену из R-39 с 6-дюймовым бетонным сердечником.

Pro D-Rv

Logix создаст R-значения от 25 до 33; со вставками серии Platinum он увеличивается до 28–37.

Quad-Lock Building Systems также предлагает вставку толщиной четыре дюйма, которая соответствует размеру их стандартного блока (48 × 12). «Дополнительная панель» позволяет дополнительной изоляции полностью проникать в углы.

Fox Block использует «Energy Stick», ориентированный вертикально. Длинные куски пенопласта (размером 2 дюйма в толщину и 32 дюйма в высоту) имеют ширину чуть менее 8 дюймов, поэтому они легко вставляются между стяжками внутри полости стены.

Для типичной восьмифутовой стены потребуется три энергетических палки (96 дюймов) на каждом расстоянии между стяжками.

Кенно говорит, что система снижает количество отходов и также может вписаться в угловые блоки под углом 90 и 45 градусов. Как и панели, Energy Sticks можно складывать в два или три раза для получения экстремальных значений R. Три слоя графита Energy Stick внутри блока с полостью 12 дюймов могут создать R-48+ из 6 дюймов бетона.

Руководители

Reward и Fox Blocks говорят, что вставки предназначены исключительно для обеспечения теплоизоляции.

Леннокс из Logix утверждает, что смещение панели D-Rv (охватывающее стыки в блоке) может сделать стену еще более прочной и более щадящей в день заливки.

«Он фиксирует все на месте, и вы можете получить более прочную и прямую стену», — говорит Леннокс. «Он также служит дренажным слоем для сердцевины, когда указан дополнительный дренажный слой».

Более толстые боковины
Как упоминалось ранее, по крайней мере четыре компании удовлетворили спрос на более высокую R-Value, предложив более толстые боковины. Три из них — нокдаун-формы. Другой, Amvic, представил совершенно новый ICF «третьего поколения» под названием Plus 3.30.

Amvic’s Plus 3.30

Одной из первых компаний ICF, предлагающих продукт с улучшенными характеристиками, является Quad-Lock, которая представила панель PLUS с 4 ¼ дюймами пенопласта на каждую сторону в 2005 году. «Все это восходит к нашим европейским корням, — объясняет Дуг Беннион, технический специалист. менеджер по компании. «В то время европейские нормы и правила были на световые годы впереди США и Канады, и наши директора хотели, чтобы весь продукт для европейского рынка был доступен в США

.

Компания недавно выпустила панель толщиной 3 ⅛ ”, также получившую название QPX3.Панели 3 ”и 4” могут использоваться взаимозаменяемо со стандартной панелью 2 ¼ ”, а также могут использоваться вместе со вставками из пеноматериала компании. Широкий диапазон предлагаемых комбинаций толщины боковых стенок и вставок позволяет дизайнерам легко настраивать параметры изоляции практически на любом уровне.

Нокдаун-форма Logix называется XRV (от «Xtreme R-Value») и может быть смешана и сопоставлена ​​с любой другой формой в линейке Logix KD (knockdown). Это означает, что можно легко встроить конические вершины, кирпичные полки и другие специальные формы.Более толстые панели доступны с шагом в один дюйм от четырех до восьми дюймов и могут быть добавлены с одной (или обеих) сторон. Восемь дюймов пены Platinum с обеих сторон стены дают теоретический R-71!

TF Forming Systems — это вертикальный станок ICF с разной толщиной стенок. Хотя стандартная боковина составляет 2 ½ дюйма, они могут вырезать боковины практически любого размера.

«Поскольку наша пена вырезана из проволоки, а не формована, мы можем легко настроить толщину боковых стенок и значения изоляции практически до любого значения», — говорит Ричард Мортлок, директор по операциям в TF.«Настройка очень мало увеличивает стоимость».

TF использует стяжку по всей высоте, которая входит в паз, вырезанный в пенопласте после определения толщины, поэтому полоса обрешетки остается рядом с внешними поверхностями независимо от толщины пенопласта. А со стяжками для сердечников размером от четырех до 36 дюймов действительно нет никаких ограничений.

«Мы разработали продукт в ответ на запросы более искушенных потребителей, которым нужна дополнительная R-ценность в стене или которая хочет переместить тепловую массу внутрь», — говорит Мортлок. «Мы видели, как он используется в домах с нулевым уровнем выбросов, пассивных домах, проектах LEED и т. Д. С коммерческой точки зрения он используется в морозильных камерах, холодильных камерах и так далее».

Amvic — единственный производитель, который разработал новую форму с более толстыми боковыми стенками и заводскими стяжками.

«Мы хотели предоставить комплексное решение, которое не потребовало бы каких-либо дополнительных трудозатрат или затрат со стороны установщика», — говорит Браун. «Мы разработали блок, который значительно прочнее предыдущего, его легче складывать и устанавливать, а наш предыдущий блок был очень надежным.Он утверждает, что Amvic Plus 3.30 обеспечит более прямые стены, более прочные углы и лучший дренаж в замке по сравнению с обычным блоком.

Панели PLUS

Quad-Lock могут использоваться взаимозаменяемо с обычными формами и вставками из пенопласта для создания широкого диапазона значений R.

«Мы посмотрели на все и в конце концов выбрали то, что лучше всего подходит для установщика, общей производительности системы — и с точки зрения затрат — наибольшей отдачи», — продолжает он.

Компания вложила несколько сотен тысяч долларов в стоимость пресс-формы.

Две боковые панели из пенополистирола были утолщены на 30% (с 2,5 до 3,30 дюйма на каждую сторону), общая ширина из пенополистирола составила 6,5 дюйма. Более широкий пенополистирол увеличивает R-значение блока с R22 почти до R30, что дает ему наивысшее R-значение среди всех заводских блоков ICF.

90-градусный угол массивен, каждый блок обеспечивает площадь стены 7,78 кв. Футов. Угловой блок под углом 45 градусов — это не менее удивительная цифра 6.22 кв. Фута. Диагональные поперечины и дополнительные планки обрешетки делают их одними из самых прочных угловых блоков в отрасли.

Заключение
«Эти продукты идеально подходят для проектов с нулевым потреблением электроэнергии и пассивных домов», — говорит Пфайфер. «Мы заметили значительный интерес, в первую очередь связанный с экологическими соображениями / проблемами устойчивого развития».

Он признает, что большинство интересующихся в конечном итоге используют обычные ICF. «Это проблема стоимости», — говорит он. «Тем, у кого ограниченный бюджет, трудно оправдать возврат.”

Стандартные ICF намного превышают требования действующих норм, и большая часть потерь энергии в любом случае происходит через крышу и окна. «Я думаю, они обнаруживают, что деньги лучше потратить на изоляцию крыши, окна, соединения и проходки. Проникновение воздуха — это большое дело, и его устранение может быть лучшим первым шагом, чем добавление пены », — говорит он.

Тем не менее, желающие построить максимально эффективно, найдутся всегда. «Существенная часть чистого нулевого рынка требует R-40 и выше», — говорит Леннокс.«Кондиционированные хранилища — еще один потенциальный рынок роста для этих продуктов. Для компаний ICF в целом и для Logix в частности наше естественное место находится на переднем крае ».

Force 5 Walls — Часто задаваемые вопросы

  1. Каких результатов по термической эффективности я могу достичь с помощью ICF?
  2. Что будет означать строительство ICF для будущей стоимости моего дома?
  3. Чем отличается ICF от конструкции из бетонных блоков или наливных стен?
  4. Сколько стоит строительство из ICF по сравнению с другими строительными материалами?
  5. Нужно ли использовать специальные планы для системы ICF?
  6. Можно ли использовать лепнину на формах ICF?
  7. Как будет выглядеть дом ICF после завершения строительства?
  8. Как крепится внешняя отделка?
  9. Как соединить внутренние каркасные стены со стеной ICF?
  10. Как устанавливаются поручни, штанги для полотенец, другие приспособления?
  11. Как крепится гипсокартон?
  12. Как вы проводите электричество и водопровод?
  13. Как устанавливаются двери и окна?
  14. Куда уходит влага из бетона после заливки в формы?
  15. Хотим построить дом сами. Можем ли мы купить вашу систему и установить ее?
  16. Существуют ли ограничения на то, какую структуру вы можете построить с помощью ICF?
  17. Какого роста вы можете набрать с помощью МКФ?
  18. Каковы физические различия между стеной ICF и традиционной стеной?
  19. Как долго прослужит структура ICF?
  20. Какие преимущества строительства с ICF?
  21. Что такое ICF?

Каких результатов по термической эффективности я могу достичь с помощью ICF?

R-Value — это термин, обозначающий свойство любого материала «сопротивляться» теплопроводности.R-Value как собственность является законным. Функциональная схема лабораторного определения этого свойства по отношению к коммерческим изоляционным и строительным материалам имеет фундаментальные недостатки, поскольку прогнозы производительности с использованием расчетов теплопередачи, основанные только на проверенных и опубликованных значениях R, не могут точно предсказать реальные характеристики. Только Amvic ICf имеет R-Value 22, однако, если принять во внимание массу и тепловой КПД бетонного ядра, Amvic ICF может достичь теплового КПД, эквивалентного R-50, в зависимости от размера сердечника.

Что будет означать строительство ICF для будущей стоимости моего дома?

Поскольку затраты на электроэнергию продолжают расти и строительство ICF становится все более понятным и ценится, разумно предположить, что дома ICF будут иметь 10-15% -ную надбавку по сравнению с сопоставимыми домами из палки в не столь отдаленном будущем.

Чем отличается ICF от конструкции из бетонных блоков или заливных стен?

После затвердевания бетон в стенах Amvic на 50% прочнее и на 30% меньше бетона, чем при традиционной заливке стен.В то время как стоимость голого блока или залитой стены меньше, Amvic предоставляет изоляцию и полосы для обшивки, а также готовую отделку, что делает его экономичным и менее трудоемким выбором. Amvic также гораздо менее трудоемок в использовании там, где есть частые отверстия и / или выскакивания, как это часто бывает в жилищном строительстве.

Сколько стоит строительство из ICF по сравнению с другими строительными материалами?

Ответить на этот вопрос непросто.В лучшем случае такой же или немного дешевле, чем каркас конструкции 2X4. В худшем случае стоимость проекта может увеличиться на 4%. Сами стены стоят больше, чем эквивалентные стены с деревянным каркасом. Однако это только часть истории. С опытной бригадой стены будут подниматься быстрее, чем каркас из палок. Строительная экономия на шпильках, пароизоляции, изоляции, подготовке к внешнему твердому покрытию, сокращении отходов и выборе размеров оборудования для отопления и кондиционирования воздуха, которую можно уменьшить за счет термической эффективности здания Amvic.Если вы строите на склоне холма и вам необходимо сформировать подпорную стену, то строительство с использованием системы Amvic будет более рентабельным, чем строительство традиционным способом. Вероятно, лучшее рабочее предположение — это предположить, что стоимость такой же, как у стальной рамы, увеличится на 1-2% для Amvic.

Строительство с Amvic сопоставимо по стоимости со строительством с конструкцией стен 2×6. Стена AMVIC даст вам эффективный показатель изоляции R32, что намного больше, чем у стены 2×6, что позволит вам сэкономить 50-80% на расходах на отопление и охлаждение и быстро станет дешевле, чем каркас из палок, в течение нескольких лет.

Нужно ли использовать специальные планы для системы ICF?

Нет. Можно использовать обычные планы домов, нужно просто увеличить размеры наружных стен, чтобы они соответствовали стенам Amvic.

Можно ли использовать лепнину на формах ICF?

Да. Любой вид лепнины можно наносить непосредственно на формы EPS.

Как будет выглядеть дом ICF после завершения строительства?

Дом Amvic снаружи и внутри выглядит как обычный новый дом. Подоконники более глубокие, так как стены толще. Мало кто может отличить конструкцию ICF от других типов строительства.

Как крепится внешняя отделка?

Лепнина (акриловая или цементная) приклеивается непосредственно на пену. Облицовка из дерева, пластика или металла механически крепится к закладным пластиковым стяжкам. Камень и кирпич крепятся согласно проектному заданию.

Как соединить внутренние каркасные стены со стеной ICF?

Для обычных стен, если стойка приземляется на стенку, ввинтите стойку с помощью 3-дюймового винта для настила и соедините с стенкой.Если он не охватывает паутину, вы можете использовать Grapplers (см. Предыдущий вопрос) или просто выскочить шпильку и использовать клей, такой как пенополиуретан Foam2Foam, жидкие гвозди или аналогичный, и приклеить лицевую сторону 2X к пене. В необычном случае, когда каркасная стена представляет собой стену, работающую на сдвиг, используйте анкерные болты или стяжки Симпсона, как если бы вы устанавливали ригель, и прикрутите шпильку к бетону.

Как устанавливаются поручни, вешалки для полотенец, другие приспособления?

Крепления можно вкручивать в перемычки (каждые шесть дюймов) или устанавливать с помощью болтов молли через гипсокартон.В качестве альтернативы можно установить подкладку между гипсокартоном и блоком. Один из способов — использовать горячий нож и снять шкуру с 1/2 дюйма пенопласта (заподлицо с полотнами) и установить полоску фанеры толщиной 1/2 дюйма, которая по возможности ввинчивается в полотна. Тогда крепеж можно вкрутить в фанеру в любой точке. Второй и более простой способ — использовать Windlock Grapplers. Углы перфорированных стальных пластин размером 4 на 6 дюймов врезаются в пену, и когда поверх нее накладывается гипсокартон, они надежно фиксируются на месте.Затем в любой момент можно вкрутить застежку, которая проткнет и зафиксируется в основе грейфера.

Как крепится гипсокартон?

Механически с помощью шурупов для гипсокартона / гипса в полипропиленовые полотна. Часто для крепления винтов используется клей, совместимый с EPS, такой как Foam2Foam.

Как вы проводите электричество и водопровод?

Некоторые инженерные сети размещаются до заливки, а другие — после.Перед заливкой полости для доступа к сервисам необходимо вырезать. Просто используйте пилу, универсальный нож или горячий нож, чтобы разрезать блоки. Затем вставьте в отверстия рабочие трубы (или муфты). Промежутки следует вспенить, чтобы предотвратить утечку бетона во время заливки. После завершения заливки полости для проводки и водопровода можно вырезать в поверхности с помощью маршрутизатора, бензопилы или горячего ножа. Поставьте услуги в погоню. Как правило, Romex вставляется в канавку с трением. Иногда используется капля пены, чтобы удерживать его на месте, как скобу.Обязательно соблюдайте все требования кода. Если вентиляционные отверстия должны быть выполнены в наружных стенах, их может потребоваться разместить в полости блока перед заливкой. Как правило, проще всего спланировать расположение инженерных сетей, чтобы минимизировать использование внешних стен.

Как устанавливаются двери и окна?

Деревянная или виниловая опора изготавливается с желаемым приблизительным размером проема и встраивается в стену AMVIC по мере ее укладки перед заливкой бетона.Как только бетон застынет, в этот проем в обычном порядке устанавливаются двери и окна.

Куда уходит влага из бетона после заливки в формы?

Бетон должен иметь воду, чтобы набраться прочности, а гидратирующие мембраны являются неотъемлемой частью бетонной конструкции. Когда используется ICF, бетон достигает большей прочности, чем указано в спецификации, из-за этой способности удерживать влагу в смеси. В конце концов, вся вода превращается в кристаллы бетона.

Мы хотим построить свой дом сами. Можем ли мы купить вашу систему и установить ее?

Да. Вы можете установить систему Amvic Building System самостоятельно. Однако вам следует нанять подрядчика ICF, который поможет вам с окончательной проверкой перед заливкой и укладкой бетона.

Есть ли ограничения на то, какую структуру вы можете построить с помощью ICF?

Нет. Практически любой проект, который можно построить традиционным способом, можно создать с помощью Amvic ICF.

Какого роста вы можете набрать с помощью МКФ?

Инженер-строитель должен проектировать многоэтажные конструкции, построенные с помощью Amvic, но это предел.

Каковы физические различия между стеной ICF и традиционной стеной?

Стена Amvic более прочная, более звукоизоляционная, более устойчивая к стихийным бедствиям, лучше изолирована, имеет превосходный R-показатель, более энергоэффективна и снижает проникновение воздуха.Кроме того, он также дает множество преимуществ за счет тепловой массы бетона.

Как долго прослужит структура ICF?

Бетонные стены, построенные с использованием ICF Amvic, могут прослужить более 100 лет при минимальном техническом обслуживании стен. Это как минимум в 4 раза длиннее традиционной конструкции.

Каковы преимущества строительства с использованием ICF?

Конструкции Amvic ICF требуют на 30-50% меньше энергии для обогрева и охлаждения при использовании вместе с другими энергосберегающими продуктами. Они также устойчивы к ветру, огню, насекомым и грызунам, а также обеспечивают безопасную, тихую и комфортную атмосферу для домовладельцев на долгие годы. .

Что такое ICF?

Комплексы Amvic ICF представляют собой полые, легкие формы, которые «остаются на месте», сделанные из двух панелей из пенополистирола (EPS), соединенных полипропиленовыми лентами. Во время строительства формы складываются на желаемую высоту, а затем заполняются бетоном, что делает стены устойчивыми, прочными и устойчивыми.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
