Толщина плиты перекрытия в монолитном доме: Толщина бетонного перекрытия между этажами

Толщина монолитного перекрытия между этажами частного дома, расчет

Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.

Факторы, влияющие на толщину конструкции

Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.

Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

Разновидности плитных систем

Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

• Балочная. Данный тип имеет ригели, расположенные поперек дома или крест-накрест.
• Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.

На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок. При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.

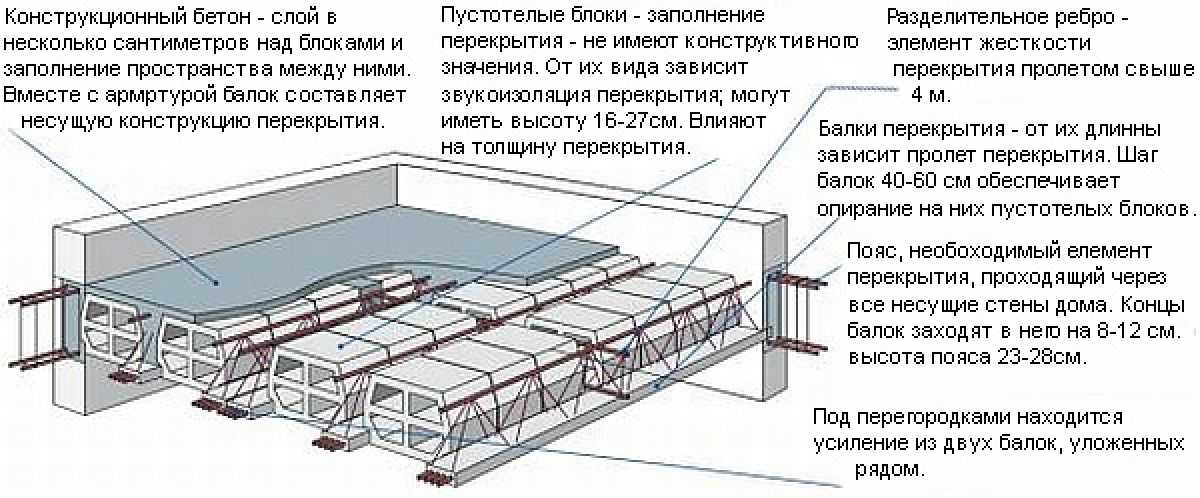

1. Ребристые.

Главные и второстепенные балки, а также плиты перекрытия пк представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.

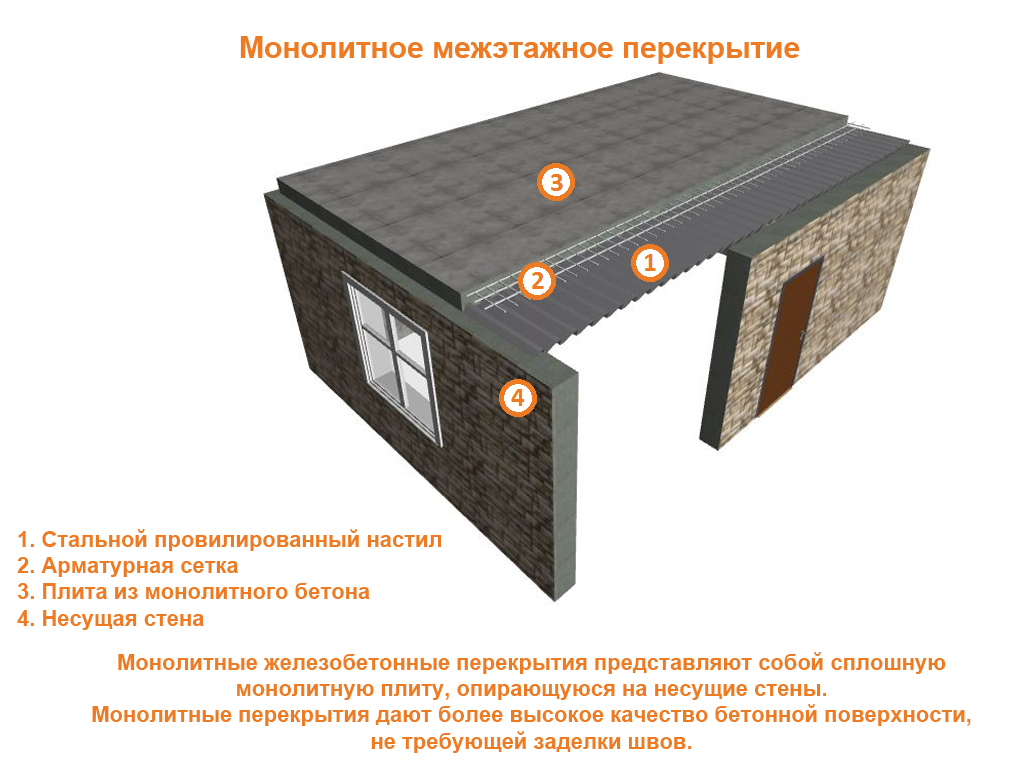

Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

2. Безбалочные.

Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.

Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.

Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.

Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются.

Расчёт монолитного перекрытия — ТвойСтрой

Во время строительства дома с индивидуальной планировкой очень часто можно столкнуться с большим неудобством при использовании заводских плит перекрытия. Их стандартные размеры и формы не всегда подходят, приходится использовать дорогостоящую строительную технику. Все это зачастую вынуждает застройщика искать альтернативные способы создания перекрытий.

Для домов с разноразмерными комнатами различных форм идеальным решением являются монолитные плиты перекрытия. Дело в том, что по сравнению с заводскими, они гораздо надежнее. К тому же у них значительно выше несущая способность, а нижняя поверхность плиты гладкая и ровная, что облегчает проведение штукатурных работ.

Но тем не менее, при всех очевидных плюсах, очень многие отказываются от этого варианта из-за того, что без профессиональных знаний и специфических онлайн-программ самостоятельно определить и учесть все важные для расчёта параметры бывает очень сложно.

В этой статье мы поможем вам изучить этот вопрос более подробно.

Современные программы, безусловно, могут упростить Вам расчёты, но в случае планирования такой важной детали, как перекрытие жилого дома, очень важно не допустить ошибок, которые могут привести к очень печальным и даже опасным последствиям. Многолетний опыт «ТвойСтрой» позволяет нам с уверенностью говорить о том, какие нюансы будет важно учитывать при самостоятельном расчёте монолитной плиты перекрытия.

Нет сомнений в том, что качество и прочность стен имеют очень важное значение для проживающих в жилом доме. Но не меньшее значение для создания надёжной и безопасной конструкции имеют перекрытия. Пол в доме должен быть крепким, чтобы жильцы чувствовали себя в помещениях комфортно. И если заводские плиты из бетона вынуждают действовать проектировщика в определённых рамках, поскольку их параметры неизменны, то расчет монолитного перекрытия позволяет принимать решения исходя из желаемой планировки дома. В этот момент очень нежелательно допустить ошибку, сделав неточный расчёт.

Монолитная плита перекрытия может нести определенную нагрузку, рассчитанную в килограммах на один метр квадратный. Не узнав точно эту величину, и превысив ее, например, устанавливая перегородки без ведома проектировщика, можно спровоцировать появление трещин. Поэтому очень важно не изменять самостоятельно проект без согласования с архитектором. Любой перенос внутренних перегородок и стен может негативно повлиять на распределение нагрузки на плиту перекрытия. Если превысить нагрузку, то бетон может не выдержать и треснуть, и появится риск обрушения основания этажа.

Во избежание таких печальных и опасных последствий, расчет нужно делать так, чтобы иметь запас прочности перекрытия, изучив характеристики выбранных строительных материалов (бетона, арматуры) и их суммарный вес.

В некоторых случаях для усиления прочности монолитного наливного основания можно изготовить горизонтальные железобетонные балки под перекрытием, которые будут играть роль ребер жесткости. Для их расчета нужно лишь заранее определить габариты, которые складываются из высоты, ширины и длины.

Во время расчёта нагрузки на монолитную плиту перекрытия необходимо осуществить сбор всех нагрузок, которые будут на неё оказываться, ведь если не сделать этого, или сделать неправильно, плита может не выдержать и треснуть или даже разрушиться.

Как это сделать? Вычислить общую нагрузку конструкций, планируемых к строительству на фундаменте, на единицу площади. Сюда включаются нагрузка от несущих стен будущего дома, нагрузка межкомнатных перегородок, потолочных перекрытий, окон, дверей, крыши, мебели, снеговая нагрузка и полезная.

Для этого рассчитывается площадь всех поверхностей и перемножается с показанием нагрузки одного квадратного метра материала.

Полезная нагрузка может быть как равномерно распределенной, так и сосредоточенной, неравномерно распределенной или другой. Однако не всегда нужно так углубляться во все существующие виды сочетания нагрузки, сбор которой осуществляется. В данном примере будет равномерно распределенная нагрузка, потому как это самый распространённый вариант нагрузки в жилых домах.

В качестве примера приведём расчеты для перекрытия жилого строения размерами 6 на 10 метров. Толщина монолитной плиты будет составлять 200 мм. Балки здесь будут располагаться на расстоянии 2,5 метра друг от друга., что отвечает требованиям формулы L/35 (где L — шаг балок): 2,5/35=0,071 (71 мм).

Стандартная временная нагрузка для жилого помещения по нормативным документам составляет 150 кг/м2. Коэффициент запаса 1,3. Итого получается нагрузка 195 кг/м2.

Нагрузка от собственного веса перекрытия рассчитывается таким образом: Средняя плотность бетона (2500 кг/м3) умножается на толщину перекрытия. Толщина плиты 20 см умножается на 2500 — получается 500 кг/м2 (2500х0,2=500)

Далее суммируем обе эти нагрузки, и видим, что максимальная нагрузка на монолитную плиту будет равна q=195+500=695 кг/м2.

Подобная распределенная нагрузка будет учитывать практически все сочетания нагрузок на перекрытия в жилом доме, которые возможны. Однако стоит знать, что ничто не мешает рассчитывать конструкцию на большие нагрузки.

Разработаны специальные онлайн-программы для расчета перекрытий. Тем не менее они не учитывают характеристик используемых строительных материалов. Поэтому более надежным решением будет прибегнуть к помощи специалиста-проектировщика. Это позволит правильно сделать все расчеты, не переплатить за строительство, и в последствии иметь надёжное и безопасное жилище. Специалисты помогут вам подобрать наиболее удобный вариант с правильно распределенными нагрузками, а также оптимальный в плане «надежность-стоимость стройматериалов».

Подытоживая, хочется добавить, что монолитная железобетонная плита, безусловно, один из выигрышных вариантов установки перекрытия, но требующий специфических профессиональных знаний и точных расчётов. В случае, если вы не уверены, что сможете безошибочно произвести их с учётом характеристик и особенностей всех выбранных вами строительных материалов, лучше всего обратиться к опытным специалистам. Они проведут все расчёты за вас, не упустив значимых деталей, и в конечном итоге вы не только сэкономите собственное время, но и получите безопасное и надёжное жилище, в котором будете чувствовать себя комфортно и уверенно.

Хотите заказать монолитное перекрытие?
Звоните: 8-(495)-928-74-74

Толщина фундаментной плиты дома

Плитный фундамент является наиболее распространенным типом фундамента, используемого в жилищном строительстве. Плита представляет собой бетонную подушку, которая обычно имеет толщину 4-6 дюймов и опирается на слой гравия. Плита заливается после установки фундаментов и установки опалубки. Плитный фундамент наиболее распространен в районах с мягким климатом.

Плитный фундамент имеет несколько преимуществ. Плиты дешевле в установке, чем другие типы фундаментов, и они требуют меньше обслуживания. Плиты также обеспечивают хороший барьер для влаги и вредителей.

Если вы рассматриваете плитный фундамент для своего дома, важно работать с квалифицированным подрядчиком. Плитный фундамент требует высокого уровня навыков и опыта для правильной установки. Убедитесь, что вы получили несколько предложений от подрядчиков и проверьте рекомендации, прежде чем принять окончательное решение.

Важность прочного фундамента.

Прочность дома зависит от его фундамента. Фундамент — это то, что поддерживает всю конструкцию, поэтому очень важно, чтобы он был построен правильно и находился в хорошем состоянии. Если есть проблемы с фундаментом, это может нанести дому серьезный ущерб и даже сделать его небезопасным для проживания.

Важно, чтобы профессионал регулярно осматривал фундамент вашего дома, чтобы убедиться в отсутствии проблем. Если вы все-таки обнаружите проблему, важно устранить ее как можно скорее. Крепкий фундамент – залог надежного и стабильного дома.

Расскажите о различных типах фундаментных плит и их преимуществах.

Существует четыре основных типа фундаментных плит: монолитные, постнапряженные, опорно-балочные и подпольные.

Монолитные плиты заливаются сразу в одну непрерывную заливку. Этот тип плиты самый прочный и долговечный, но и самый дорогой.

Плиты с последующим натяжением заливают секциями, а затем секции соединяют стальными тросами или стержнями. Такая плита дешевле монолитной, но не такая прочная.

Плиты для опор и балок сооружаются поверх бетонных опор, расположенных на равном расстоянии друг от друга. Такая плита дешевле монолитной, но не такая прочная.

Плиты подполья сооружаются поверх подполья, вентилируемого наружу. Этот тип плиты является наименее дорогим, но и наименее прочным.

Фундаментные плиты разной толщины и их значение.

Существует множество различных толщин фундаментных плит, каждая из которых имеет свои особенности. Толщина фундаментной плиты определяется нагрузками, которые она должна выдерживать, грунтовыми условиями и климатом.

Фундаментная плита должна быть достаточно толстой, чтобы выдерживать возложенные на нее нагрузки. Нагрузки, воздействующие на фундаментную плиту, включают в себя статическую нагрузку здания, динамическую нагрузку людей и любые другие внешние нагрузки. Статическая нагрузка здания – это вес самой конструкции. Живая нагрузка – это вес людей и мебели внутри здания. Любые другие внешние нагрузки включают такие вещи, как снег и ветер.

При определении толщины фундаментной плиты необходимо учитывать грунтовые условия. Необходимо учитывать тип почвы, влажность и плотность. Разные типы грунтов имеют разную несущую способность. Влажность почвы также может влиять на несущую способность.

Метод определения толщины фундаментной плиты.

Существует несколько способов определения толщины фундамента. Самый распространенный способ – просто измерить толщину стен. Однако этот метод может быть неточным, так как толщина фундамента может варьироваться в зависимости от используемых материалов и способа строительства.

Еще один способ определить толщину фундамента — посмотреть планы здания. Если у вас есть доступ к планам, вы сможете найти размеры фундамента. Это наиболее точный способ определения толщины фундамента.

Если у вас нет доступа к планам, вы все равно можете получить довольно хорошее представление о толщине фундамента, немного покопавшись. Начните с нахождения края фундамента, а затем измерьте его до дна. Глубина фундамента должна быть одинаковой, поэтому вы должны иметь представление о толщине.

Если у вас есть хорошее представление о толщине фундамента, вы можете

Еще один метод определения толщины фундамента — использование отчета об исследовании грунта. Отчет будет включать информацию о типе почвы на участке, а также о глубине залегания коренных пород. Эта информация может быть использована для определения несущей способности грунта и толщины фундамента, необходимой для поддержки конструкции.

После того, как вы определились с толщиной фундамента дома, вам нужно определить тип фундамента, который вам понадобится. Наиболее распространенными типами фундаментов являются плитный, ленточный и цокольный. У каждого типа фундамента есть свои плюсы и минусы, которые необходимо учитывать, прежде чем принимать окончательное решение.

Спасибо за внимание! Надеюсь, вам понравился этот пост в блоге. Если у вас есть какие-либо вопросы или комментарии, пожалуйста, не стесняйтесь оставлять их ниже. Я хотел бы услышать от вас!
