Теплый фундамент для дома шведская технология: технология, конструкция, характеристики, расчет и цена установки фундамента УШП

что такое, плюсы и минусы, схема

УШП фундамент является энергоэффективным и функциональным основанием для возведения современного дом. Ведь так в доме становится значительно теплее даже с полом на грунте. Рассмотрим особенности такого решения подробнее.

Содержание

1. Утеплённая шведская плита или УШП — что это за технология
2. Преимущества и недостатки
3. Конструкция плитного шведского фундамента
4. Как он устроен, схема
5. Технология заливки утепленной шведской плиты
6. Подготовка площадки и прокладка коммуникаций
7. Теплоизоляция
8. Формирование плиты
9. Потенциальные проблемы и возможности их предотвращения

Утеплённая шведская плита или УШП — что это за технология

Технология подразумевает устройство шведской плиты с утеплением. Это разновидность монолитного фундамента под здание без подвального помещения. Характерной особенностью конструкции является жесткость. Это качество позволяет строить малоэтажные дома в условиях:

• близкого к поверхности протекания грунтовых вод;
• высокого содержания песка в почве;
• рыхлости, пучения и подвижности почвенных пластов.

Здесь за счет утепления предусмотрена профилактика деформации шведской монолитной плиты от периодической смены давления со стороны грунта. То есть здание будет надежно стоять на основании без проседания.

Преимущества и недостатки

Благодаря особенностям конструктивного и функционального характера УШП технология обладает положительными характеристиками, которые особенно ценятся в северных регионах:

• котлован выкапывается с минимальным заглублением, это можно сформировать своими руками без аренды спецтехники;
• утеплитель снижает уровень перепадов температур, что положительно сказывается на долговечности железобетона и расходах на теплоизоляцию строения, отопление;
• монолит надежно защищает инженерные коммуникации, протянутые до заливки бетона в тело будущего фундамента;
• герметичный шведский фундамент на всей площади не имеет мостиков холода, риск появления которых сведен к минимальному;
• сформированная утепленная шведская плита пригодна для использования в качестве чернового основания под декоративную отделку пола (не требуется упрочнение, усиленная гидроизоляция, устройство стяжки или выравнивание, если это не предусмотрено проектом).

В России шведская инструкция повсеместного применения не имеет из-за минусов, которые отмечают мастера или владельцы земельного участка под строительство жилого дома:

• В большей степени уклон делается на итоговую стоимость по смете. Это касается не только объема бетона и теплоизоляционных материалов.
• Выбор конкретных материалов. Например, мягкий утеплитель провоцирует усадку, пенополистирол прогрызают мыши, визуально контролировать состояние утеплителя невозможно в целом. Приходится ограничиваться хорошими жесткими плитами с длительным сроком службы, проводить защитные мероприятия от грызунов.
• Для любителей садоводства под плитой не хватает подвала. Для проектировщиков сложность представляет наклонная поверхность. А для желающих построить вместительный коттедж мешает ограниченность двумя этажами либо легковесными бревнами, блоками.

Конструкция плитного шведского фундамента

УШП плита формируется толщиной всего в 10 см, поэтому послойная заливка исключается. Конструктивно она представлена бетоном и армирующей сердцевиной из сетки и металлических прутьев. Между монолитом и грунтом прокладывается подушка для амортизации.

Подоснова в случае УШП фундамента кроме привычного щебня с песком предполагает добавление глины. Между слоями простилается геотекстиль (для армирования и защиты минералов от биологической активности). Разрушение полотна предупреждает последний влагостойкий и долговечный компонент.

По технологии подушка укрывается теплоизоляционными материалами. В толще песка прокладывают коммуникационные каналы под канализацию, водоснабжение, реже под кабельные провода. Поверх утеплителя устраивают шведскую фундаментную плиту. На ней под стяжку часто монтируют системы «теплый пол».

Как он устроен, схема

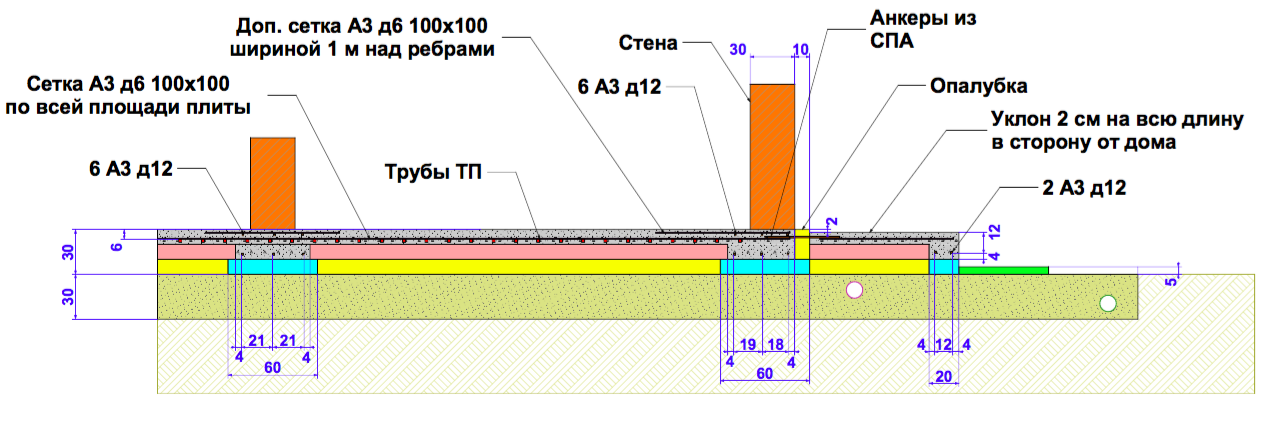

Наглядно в разрезе на рисунке (комбинация схемы и чертежа) рассмотрено устройство УШП фундамента с общими коммуникациями частного дома.

Здесь щебень с песком в уплотненной массе сформированы слоем до 20 см. Далее следует трехслойное утепление плитным пенополистиролом толщиной 100 мм каждая. До декоративного покрытия от грунта с учетом монолита и стяжки с «теплым полом» выходит всего 0,6 м.

Под несущие конструкции рекомендуется локально увеличивать заглубление плиты за счет снижения объема теплоизоляционной прослойки. Это незначительно повлияет на свойства УШП фундамента, но увеличивает прочностные характеристики основы под возведение стен и перегородок.

Технология заливки утепленной шведской плиты

Технология возведения УШП фундамента под строительство дома состоит из нескольких этапов.

Пошаговый алгоритм такой:

1. земляные работы,
2. устройство подосновы,
3. теплоизоляция,
4. проведение работ по заливке бетона с армированием.

Все действия можно выполнить самостоятельно. Здесь не нужны большой опыт и спецтехника. Исключением может быть аренда бетономешалки или заказ автосмесителя, так как заливка проводится единовременная.

Ввиду большой площади возможен вариант проведения заливки послойно. Но необходимо при этом соблюдать строгую горизонтальность покрытия. Только так можно избежать образования мостиков холода.

Подготовка площадки и прокладка коммуникаций

Начинается работа с удаления плодородного слоя почвы. Это можно сделать обычной штыковой лопатой. Это необходимо для исключения усадочного явления из-за естественного перегнивания корней, травы и листьев. Чтобы растения не беспокоили конструкции, проводится обработка химикатами.

Далее формируют подоснову толщиной в среднем 15 см:

• формируется уплотненный слой гравия;
• насыпается песок, трамбуется с периодическим увлажнением;
• аналогичным образом устраивается глиняная прослойка.

Крупный минеральный слой по толщине должен быть равным или превышать размеры проведенных коммуникаций. Вся подушка должна создавать в итоге прочное и плотное, ровное основание под плиту.

Если инженерные коммуникации будут проводиться под монолитом, то это делают в песчаной прослойке. Поверх всего формируют еще раз щебеночное и кварцевое укрывное покрытие для надежности.

После высыхания зернистый настил укрывают геотекстилем. Он в одностороннем порядке проводит влагу, упрочняет подоснову, предупреждает прорастание растений. Кромки полотна должны выступать за пределы будущей плиты на 30 см. Дополнительно проводится гидроизоляция рулонными материалами (чаще это рубероид). Края здесь превышают размеры основы под дом с каждой стороны на 15 см.

Устройство плитного фундамента обязательно сопровождается системой отвода дождевых, талых, грунтовых вод. Дренажная система представлена траншеями по периметру здания глубиной на уровне расположения сточных коммуникаций. При этом соблюдается уклон для естественного стока в сторону от здания. По углам практичнее будет установить смотровые колодцы, соединенные гофрированными трубами. Каналы засыпают щебнем, накрывают геотканью.

Теплоизоляция

Утеплять УШП лучше стойким к механическим нагрузкам пенополистиролом. Для защиты утеплителя от грызунов можно использовать стекольный бой, металлическую сетку, пенокерамику. Первый слой формируют с захватом площади под отмостку. Далее оставляют отступы в 45 см под ребра жесткости (для несущих стен). Листы укладывают в шахматном порядке с перекрыванием предыдущих стыков. Для фиксации применяются пластиковые дюбеля «парашюты».

Формирование плиты

Процесс начинается со сборки армирующего каркаса (размер меньше плиты по плоскостям на 3 см). Это две сетки, соединенные поперечными прутьями за счет прямоугольных хомутов. Если планируется отдельная заливка ленты, то на нее должен быть оформлен отвод на дополнительную обвязку.

Далее строят невысокую опалубку с расчетом на стяжку поверх «теплого» (если он предусмотрен для монтажа поверх плиты). По периметру обязательно снаружи устанавливаются раскосы шагом в 50 мм, внутри протягивают пленку для упрощения демонтажа формующей конструкции. Можно проложить маты сразу на верхнюю сетку. Крепятся они нейлоновыми хомутами. После этого заливают бетон, выгоняют воздух, уплотняют смесь.

Набор прочности у бетона составляет 28 дней. В процессе исключаются ветер, переувлажнение, замерзание или чрезмерно быстрое высыхание площадки. Для этого используют укрывные материалы, утепление или смачивают плиту водой.

Строители рекомендуют заниматься возведением УШП фундамента в конце лета. В эту пору наблюдаются, как правило, относительно одинаковые температура и влажность. А также отмечается самый низкий уровень протекания грунтовых вод.

Перед проведением отделочных работ мастера проводят шлифовку поверхности. Это объясняет, почему не нужны ровнители. Здесь сразу укладывают плитку, ламинат с подложкой или ковролин.

Потенциальные проблемы и возможности их предотвращения

Толщина утепленной плиты армированного бетона ориентировочно составляет 10 см. Однако параметр должен быть вычислен с учетом конкретных проектных данных. Например, под мастерскую можно сделать тоньше полотно, но оно же вызовет перекос стен в двухэтажном доме. А превышение высоты отразится на увеличении общей сметы на строительство.

Также важно рассматривать вопрос поведения и состава почвы. Если скалистые характеризуются надежностью, то песок и глина вымываются, двигаются при сезонном изменении температур.

Близкие к поверхности грунтовые воды вынуждают прибегнуть к осушению площадки под строительство. Дренажная система здесь должна будет включать трубы, проходящие и под шведским теплым фундаментом из плиты.

Утепленная шведская плита — особенности, преимущества

Главная

Полезные материалы

Строительство

Фундамент по типу «Утепленная шведская плита»

Качественный фундамент является основой для всего дома. На надежном основании любое помещение способно стоять десятки лет. Современные технологии позволяют делать не только надежные и долговечные фундаменты, но еще и энергосберегающие, с применением теплоизоляционных материалов.

Его выделяют следующие преимущества, в сравнении с привычной бетонной плитой:

• фундамент утеплен снаружи, что позволяет затрачивать меньше энергии на обогрев дома;
• поверхность плиты зашлифовывается, что дает возможность сразу же делать чистовое покрытие полов, без черновой стяжки;
• на обустройство утепленной шведской плиты уходит меньше времени, чем на заливку фундамента из бетона;
• фундаментная плита надежно защищена слоем утеплителя от влаги;

Особенности фундамента «Утепленная шведская плита»

Главным материалом такого фундамента является утеплитель. Обычно, это пенопласт специально разработанных марок для теплоизоляции фундамента. Он хорошо противостоит перепадам температуры, является неплохим гидроизоляционным материалом. С его помощью температура в доме остается стабильной, а сам фундамент аккумулирует тепло.
Если выбрать дешевый аналог  утеплителя, то невозможно гарантировать надежность фундамента в целом.
Немало внимания нужно уделить и выбору арматуры. Как правило, используется арматура диаметром 12 мм для составления каркаса плиты. Также в бетонную плиту заливается труба для канализации. Технология производства утепленного фундамента предполагает укладку трубы водоснабжения и электрические кабели, в случае необходимости.

Необходимые материалы

6. Гидроизоляционные материалы, финишное покрытие пола, материалы для отделки цоколя и др.

Все перечисленные материалы в нужном количестве можно купить в интернет-магазине kronex-build.by

Преимущества покупки в kronex-build.by

Запомнить меня

Забыли пароль?

Регистрация

Благодарим
за подписку на рассылку

Благодарим
за обращение. Скоро с вами свяжется менеджер.

Время работы:

Шоу-рум: Пн-Пт 8:30 — 19:30

Склад: Пн-Пт 8:30 — 20:00 Сб 10:00 — 17:00

Адрес: г.Минск, ул.Репина, 4

район ТЦ «Корона» (Кальварийская)

Прикрепить

Минимальная скидка при заказе от 500 BYN. Максимальная скидка — заказ от 10 000 BYN. Сумма скидки зависит от общего объема покупки и номенклатуры товара.

Товар добавлен в корзину

Продолжить покупки Оформить заказ

Фундаменты, используемые для фахверковых домов

Технически сборный фахверковый дом может быть построен практически на любом типе фундамента — бетонной ленте до глубины промерзания, бетонной плите, фундаменте на сваях, фундаменте из камней или кирпича и многие другие.

Однако в нашей практике мы обычно используем один из двух типов фундаментов, исторически связанных со скандинавскими странами и зарекомендовавших себя как наиболее практичных для облегченных сборных домов – шведский тип ThermoGrund (он же утепленный шведский фундаментный плитный или шведская плита) и финский тип (известный как финская плита на грунтовом основании).

Проще говоря, шведская фундаментная плита представляет собой некий огромный плоский «лоток», изготовленный из строительных пеноблоков XPS «фундаментных» марок, способный выдерживать большие нагрузки без деформации, выступающий в роли несъемной опалубки, который монтируется на подготовлена ​​песчано-гравийная подушка (которая обеспечивает дренаж) и залита бетоном. Бетон заливается над арматурным каркасом, к которому крепятся, согласно планам раскладки выбранного проекта, трубы для водяных теплых полов (повторяя схему помещений дома) и который несет в себе остальные коммуникации — для водоснабжения , канализация и иногда электрические кабели. Плита имеет ребра жесткости под несущими стенками, которые в этих местах утолщены.

Кратко о технологии:

1. Выполняется подготовка котлована и замена грунта на дренажную смесь (щебень), засыпанную утрамбованным песком. Текстильные мембраны из геоткани используются для разделения различных слоев материалов.

2. Размещение дренажной системы (прокладка труб в слое щебня), согласно рельефу участка.

3. Укладывается утепление блоками из экструдированного пенополистирола, состоящего из блоков и плит XPS и/или EPS толщиной 100 мм, в один слой по периметру и в три слоя по полу (общей толщиной 300 мм), с промежуточным слоем гидроизоляции.

4. Укладка арматурных плит и каркаса согласно проектным расчетам.

5. Далее укладываются сети коммуникаций дома (канализация, вода), соединяются между собой и крепятся к арматурному каркасу и точкам крепления.

6. Разводка контуров труб для будущих водяных теплых полов.

7. Заливка плиты бетоном за один проход.

8. Бетон оставляют сохнуть, а затем полируют.

Весь процесс занимает около недели для рабочего процесса и около месяца для полного высыхания бетона и проверки трубопроводов.

В результате получился фундамент с ровной поверхностью, в котором заложены все инженерные системы и который готов к следующему этапу сборки сборного дома.

При почти готовой, комфортной системе низкотемпературного отопления водяных теплых полов — только подключить отопительное оборудование (традиционный котел или геотермальную систему).

Изоляция самой фундаментной плиты и ее периметра позволяет исключить эффекты морозного пучения, которые могут стать большой проблемой для более традиционных типов фундаментов.

Это один из самых энергоэффективных вариантов фундамента — значительно экономит на отоплении и является высокоэффективным теплоаккумулятором. №

Фундаментная плита «Шведский» — идеальный вариант для домов на ровной местности. С другой стороны, на ровных участках, с уклонами или в тех случаях, когда нам нужно более высокое основание для дома, шведская фундаментная плита нужной толщины может оказаться слишком дорогой. В качестве альтернативы подойдет финская плита на грунтовом основании.

Более приближенный к традиционным типам фундаментов, состоящий из теплоизолированной «ленты» стен фундамента (могут применяться как блоки, так и монолитные бетонные, даже в несъемной пенопластовой опалубке), возводимых на «пяточном» основании, играющая опорно-армирующую роль, с обратной засыпкой хорошо уплотненным грунтом, и имеющая поверх уплотненного грунта хорошо утепленную стяжку с заложенными теплыми водяными полами с подогревом. По особенностям разных рельефов, грунтов и угла наклона «лента» стен фундамента может быть разной ширины, высоты и на бетонной «пятке» разной толщины, а то и без нее, просто на гравии» подушка» (в случае каменистого грунта).

В случае финской плиты стены фундамента и плита стяжки являются отдельными конструкциями, что позволяет интегрировать коммуникации, теплые водяные полы и стяжную стяжку уже после завершения монтажа стен дома и крыши.

Будучи более сложной и продолжительной по конструкции, финская плита на грунтовом основании позволяет размещать дом на более неровной местности, сохраняя при этом высокие теплоизоляционные свойства и энергоэффективность.
