Строительство каркасного дома: пошаговая инструкция

Как построить каркасный дом своими руками — пошаговая инструкция

Строительство каркасного дома- дело долгосрочное и требующее стратегического продумывания многих вещей наперед, поэтапно. Очень важно соблюдать технологию строительства, которую разработали в Канаде и Скандинавии. Какой материал использовать и какой должен быть пирога перекрытия и стен — зависит от выбранной технологии, но есть четкие правила, которые нужно соблюдать всем.

Южным и центральным регионам России больше подойдет канадская технология, а северным регионам — финская технология. По любой из технологий можно построить долговечное жилище для вашей семьи, причем собственноручно.

Моя поэтапная инструкция строительства каркасного дома написана по схеме: что нужно сделать на данном этапе  + дополнительные ссылки на то, как Я ЭТО ДЕЛАЛ и как это НУЖНО сделать. Устройство каркасного дома достаточно сложное, но я помогу вам в нем разобраться, и тогда вы сможете построить такой дом самостоятельно или уметь управлять бригадой, чтобы вас не обманули нерадивые работники.

Проект

Без проекта лучше каркасник не строить. Самому сделать проект вполне реально (особенно размером 6×6), но долго, если дом большой и со сложной крышей. Даже садовый домик по этой технологии может потребовать проектирования.

Можете делать проект постепенно, в дни отдыха от стройки. Нарисовали обвязку — построили, нарисовали лаги пола — реализовали и так далее. Правда, это может привести к тому, что вы сделаете на каком-то из этапов что-то непредусмотренное заранее, но если выхода нет — то делайте так.

Решите вопрос с этажностью. Два этажа своим трудом строить — очень тяжело. Поэтому я выбрал одноэтажник.

Инструмент и крепеж

Если задумали построить каркасный дом, то без инструментов будет тяжеловато. Список нужных инструментов уже есть у меня на сайте.

Лучше также оптом заранее закупить крепеж. В каркасном доме используются: гвозди 3,1-3,5×90 гладкие, а также ершеные гвозди 60мм (для обшивки стен ОСП) и 70 мм (для обшивки пола или крыши плитными материалами).
Самому строить каркасник лучше с помощью гвоздезабивного нейлера, так как гвоздей на среднестатистический каркасник уходит 10-20 тысяч. Поберегите свои руки! К нему нужно закупить шланг, переходники, масло и компрессор. Ну и не забывайте про специальные гвозди, я взял сразу 100 кг и остатков почти не осталось, а я ведь исколотил еще вручную 50 кг обычных гвоздей. Закупите также 5 кг гвоздей 120 мм, иногда пригождаются (но я вам этого не говорил).

Также нужны на каркасной стройке скобы 6-9 мм. Ими  удобно прибивать гидро- и пароизоляционные пленки.

Наверняка вам будут нужны нагели по бетону (для установки окон) или анкерные пластины (для тех же целей). А вот перфорированный крепеж лучше не используйте, он редко пригождается в каркасном доме и только под специальные цели.

Видео об инструментах, вам пригодится:

Фундамент каркасника своими руками.

Последнее время модно делать под каркасник УШП, но собственными силами его могут сделать далеко не все, хотя это тоже реально. Я себе сделал ТИСЭ и обратившимся ко мне за консультацией людям тоже рекомендую свайные фундаменты, они более универсальны и просты для самостоятельной реализации.

Буронабивной свайный фундамент — лучше делать самому, винтовой лучше заказывать с монтажом (только избегайте свай, сваренных кустарным способом и покрашенных непонятно чем, их срок службы будет в разы меньше настоящих винтовых свай, лучше уж хорошие сваи, но самостоятельной закрутки).

Балки пола своими руками

После того как у нас есть опора (деревянная обвязка), можно прибивать к ней лаги (в случае с бетонным ростверком нужно сначала привернуть к нему деревянную доску плашмя как на фото выше).

Лаги (или балки пола) обычно делают из доски 200×50 (195×45) с шагом 400-600 мм. Подробнее читайте ниже по ссылкам. Важно прибить их и к промежуточным опорам и к обвязке лаг (это такая же лага, только поперек других по периметру здания)

Кстати, потолки делают по такой же технологии с помощью таки же лаг, а потом снизу подшивают гипсокартоном или вагонкой.

Про лаги я уже подробно расписал в других текстах, ищите.

Если вы строите по технологии «платформа», то перед стенами на лаги обязательно нужно положить черный пол — обычно это фанера (ФК 1525×1525 или ФСФ 2440×1220) или ОСП-3 (2500×1250). Фанера ФК используется только в случае неклассической платформы, когда черный пол делают уже под крышей, так как она не очень влагостойкая.

Cтойки, обвязки (стены)

По «платформе» каркасные стены собираются на черном полу и поднимаются уже готовыми. Это позволяется собирать стены очень быстро. Помните — в каркасном доме не используется брус. Ни в стенах, ни в полу. Брус — это мостик холода, который очень хорошо «крутит».

Вот на этой видео дом строится по платформе:

Есть также система «баллун», при которой мы собираем стены постоечно- я делал так, в некотором смысле это даже удобнее, но все-таки намного медленнее, я бы эту систему не советовал.

Проемы в канадском и финском каркасе делаются по-разному. А есть еще и норвежский, он представляет собой нечто среднее. В любом случае, любой из этих домов не щитовой, как его обзывают.

Сейчас популярна финская технология каркасного домостроения, когда в стене во всю длину врезается ригель, а стойки проемов не сдваиваются.

Крыша и стропила. Реально ли самому?

Монтаж крыши каркасного дома — это очень ответственное мероприятие.

Вот этот этап я делегировал, сам не смог его осилить, очень тяжелые доски для стропил, надо затаскивать на самый верх и делать все очень точно.

Обшивка стен

Прежде, чем обшивать стены, нужно проверить их уклон по вертикали. Стены лучше зашивать полностью, а потом вырезать в обшивке проемы, так крепче.

Обычно стены обшивают ОСП, но эта плита мне не нравится, она не выпускает пар.

Выбор и монтаж кровельного покрытия

<
Теперь самое время покрыть крышу. Подбираем материал, потом выбираем правильный пирог кровли (зависит от материала и помещения — теплое оно или нет). Не забывайте, что часто нужно заранее спроектировать вентиляцию, чтобы заложить проходки для вентиляционных труб до закрытия крыши той же гибкой черепицей (с металлом все это можно сделать потом).

Затягиваем стены гидроветрозащитной мембраной

Перед установкой окон лучше зашить стены снаружи гидроветрозащитной пленкой. Заодно и ОСП защитим от влаги.

Установку окон лучше делать до фасадных материалов и утепления. Чтобы потом не было проблем с оформлением откосов и намоканием утеплителя. Двери и окна можно брать как с монтажом (дорого, но дают гарантию), либо устанавливать самому (бюджетно, но тяжело). Большие окна от 2 кв.м. лучше ставить на нагели по бетону, небольшие можно ставить на пластины. Не забывайте про профессиональную пену, пластиковые специальные распорки, а также использование пленок (для образования замкнутого контура паро- и гидроизоляции.

Фасад каркасного дома

Чем раньше мы сделаем фасад, тем быстрее наши конструкции будут защищены от влаги, а пленка от солнечных лучей (от которых она теряет постепенно свои свойства).

Почти все фасады в правильном деревянному доме делаются с вентиляционным зазором, так что не забывайте купить сухую обрешетку (покупай 100×25 и разрезайте вдоль, а также 50×50 — в случае варианта с внешним утеплением до вент-зазора).

Коммуникации

До утепления лучше провести основные коммуникации в доме: канализацию и водоснабжение. С электрикой и отоплением можно повременить, так как их делают или открыто или скрыто, но в обрешетках (после основного контура утепления и пароизоляции).

Санузлы нашего каркасно-щитового домика — отдельная тема:

• полы санузла должны быть хорошо гидроизолированы;
• потолок должен быть пароизолирован;
• стены должны быть пароизолированы.


Утепление деревянного дома.

Утепляют каркасники обычно минеральной ватой, но все популярнее становится эковата. Себе тоже  утеплил дом эковатой, у нее есть много преимуществ: цена, отсутствие щелей в утеплении, скорость утепления, экологичность (по сравнению с минеральной ватой), отсутствие к четкому шагу конструктивных элементов (можно делать шаг лаг хоть 300 мм, тоже самое и со стойками, можно их смело поставить через 600 мм).

Пароизоляция в каркаснике.

После утепления, но перед отделкой или дополнительным утеплением внутри затянуть все стены герметичным замкнутым контуром пароизоляции. Лучше всего для этого подходит полиэтиленовая пленка 200 микрон толщиной и специальный бутилкаучуковый скотч.

Электрика и отопление

Теперь самое время подключать электричество со столба к вашему электрическому щитку (лучше его спроектировать и собрать заранее, а до этого получить разрешение на подключение конкретного количества КВат).

После того как дом утеплен, но до этапа отделки — пора также заняться отоплением. Начинаем с выбора топлива отопления (дрова, газ, электрика, бензин), котла, а потом и материала для труб отопления. Последнее время все чаще в каркасный дом выбирают теплые полы вместо радиаторов отопления.

Канадский деревянный дом — очень теплый, его нужно один раз хорошо утеплить, а потом можно отапливать даже электричеством. Конечно, траты на электрическое отопление будут в 3 раза дороже, чем на газовое, но все равно меньше, чем вы платите в квартире.

Внутренняя отделка

Отделывают стены и потолок в каркасном доме обычно ГКЛ (гипсокартоном), а потом его красят или клеят на него обои. ГКЛ хорош тем, что он плохо горит. В Канаде вообще без ГКЛ каркасники запрещено строить по требования пожарной безопасности. А у нас на потолок все чаще прибивают вагонку или имитацию бруса и красят (мне нравится белый цвет в этом месте).

После отделки стен и потолка можно заливать бетонную стяжку, отделывать пол плиткой или ламинатом, а потом ставить межкомнатные двери. Особенно хороши финские межкомнатные двери, многие их хвалят, но цена у них сейчас заоблачная.

Поздравляю! Подключайте сантехнические приборы, расставляйте мебель и можете въезжать.

Вот такая инструкция по строительству канадского или финского каркасного дома. Как вам?
Остались вопросы? Вы всегда можете задать их в комментариях.
Если же эта инструкция по устройству каркасного дома вам показалась слишком сложной, вы всегда можете нанять бригаду строителей. Пишите мне на почту или нажимайте на красное окошечко справа экрана, всегда вам помогу.

Какие Этапы строительства каркасного дома необходимы своими руками на винтовых сваях: Обзор +Видео

Каркасные дома стали достаточно популярными в последнее время. Главные их достоинства в том, что они достаточно бюджетны, легко монтируются, быстро возводятся, энергетически достаточно экономичны.

При постройке каркасного строения используются и комбинируются разнообразные строительные материалы.Рассмотрим основные этапы возведения каркасного дома.

[contents]

Фундамент

Строительство каркасных домов, как и любых других, начинают с возведения фундамента. Существует несколько способов возведения фундамента. Различаются они по технологии и применяемым материалам.

Каркасные здания – сравнительно легкие конструкции. Здания по каркасной технологии возводят чаще всего в 1-2 этажа. Поэтому, фундамент под каркасный дом может быть не сильно заглубленным и не таким массивным, как если бы вы строили здание из кирпича.

Для каркасного домостроения вполне подходят такие типы фундаментов, как:

Столбчатый фундамент достаточно экономичен и отлично подходит для таких легкий построек, как каркасный дом. Важно учитывать тот фактор, что этот тип фундамента нуждается в организации эффективного утепления, а для регионов с низкими температурами и заморозками в зимний период столбчатый фундамент может и вовсе не подходить.

В центральных регионах с низкими зимними температурами подойдет фундамент ленточный. При этом заглубление должно быть не большим, ведь само здание будет достаточно легким.

Каркас

Каркас – это основа данного типа дома. Сборка каркаса – это главный и основной этап строительства дома, возводимого по каркасной технологии. Основная функция каркаса – несущая, поэтому он должен быть достаточно надежным, прочным и жестким. Кроме того, важным моментом является геометрическая точность каркаса и его горизонтально-вертикальный уровень.

Каркас устанавливается на фундамент. Важным требованием является идеально ровная поверхность фундамента, от этого зависит плотность прилегания нижнего венца дома. В случае, если обвязка каркасного дома будет прилегать к основанию фундамента неровно, в щели будет задувать ветер и образовываться конденсат. Такие зазоры станут реальными мостиками холода и негативно скажутся на энергетических показателях дома.

Деревянный брус нижней обвязки обязательно следует пропитать септиком и огнезащитным раствором.

Обвязка каркасного дома: сборка нижнего венца

Существует несколько важных моментов, которые следует обязательно учитывать при проектировании и сборке нижней обвязки каркасного дома:

1. Прежде всего, для нижней обвязки следует использовать брусья меньших габаритов, чем фундамент (примерно, на 6-7 см.). Это расстояние на фундаменте будет использовано в дальнейшем для монтажа отлива и устройства наружной отделки дома.
2. Элементы нижней обвязки соединяются «в четверть», это обеспечивает необходимую жесткость и непродуваемость конструкции.
3. Для удобства балки пола можно устанавливать и закреплять одновременно с нижней обвязкой.
4. Между изоляцией фундамента и нижними брусьями укладывается слой пеннополистирола или промасленного джута.

Сборка элементов нижней обвязки производиться с использованием саморезов и жидких гвоздей. Предварительно все элементы выкладываются на ровной поверхности и еще раз замеряются. Половые балки устанавливаются и закрепляются сразу после сборки нижней обвязки.

На данном этапе также достаточно удобно приступить и к монтажу чернового пола здания. Он может быть выполнен из обрезной доски. Не забывайте, что все элементы из дерева должны быть предварительно антисептированы.

Монтаж стеновых конструкций: несколько правил проектирования и сборки

Назовем несколько самых основных принципов проектирования и сборки каркасных стен и верхнего перекрытия.

1. Каркас дома будет включать стойки, верхнюю обвязку, связующие элементы и ограждающие конструкции оконных проемов и дверей. Высота комнат определяется длинной используемых стоек. Шаг закрепления стоек выбирается в зависимости от материала утеплителя и других параметров.

Продуманный заранее план дома, учет планировки помещений позволит предусмотреть и внести в каркас ограждающие конструкции под оконные и дверные проемы, а также внутренние перегородки.

2. Если вы хотите сэкономить силы, время и деньги – закупите готовые оконные блоки и двери. Так вы будете заранее знать и сможете предусмотреть размеры проемов. А монтаж ограждений проемов подгоните под уже имеющиеся блоки с необходимыми зазорами.
3. Заранее стоит выбрать вариант крепления, которым вы будете соединять стойки с обвязкой, а также другие детали каркаса. Лучше всего использовать саморезы, уголки и пластины. Применение шуруповертов поможет сэкономить время. К тому же дерево не будет растрескиваться, как если бы вы заколачивали гвозди, да и каркас не будет подвержен дополнительному механическому воздействию в виде ударов молотком.

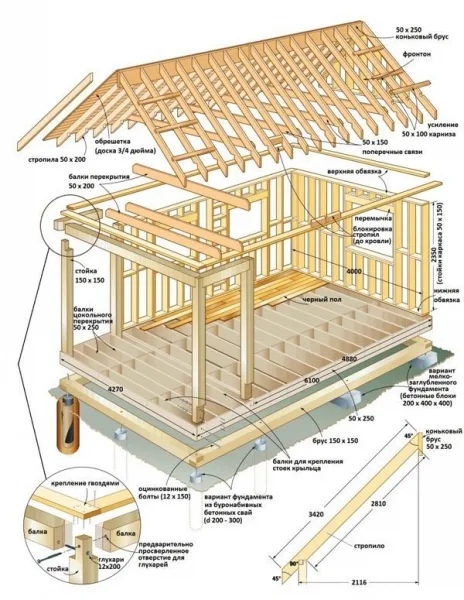

   Из чего состоит каркасный дом

Этапы постройки каркасного дома: подготавливаем и монтируем каркас

Важным этапом постройки каркасного дома является изготовление и монтаж самого каркаса.

Прежде всего, не стоит упускать из внимания, что самым важным является правильный расчет каркаса. Точный расчет позволит смонтировать каркас прочный, достаточно жесткий с достаточным пространством для укладки утеплителя.

В каркасном строительстве применяется только полностью сухой материал. Это необходимое условие, соблюдение которого защитит утеплитель от набора влаги, сами стены не будут гнить и в доме не заведется грибок и плесень. Весь применяемый в строительстве материал следует обрабатывать составом от горения и пропитывать антисептиком.

Изготавливаются все детали каркаса заранее по подготовленным схемам. При монтаже не допускается даже незначительное нарушение геометрической точности и отклонение от заданных в чертеже параметров. Также важно соблюдать горизонтальный и вертикальный уровни.

Угловые стойки и обвязка делаются из бруса. Закрепляться они могут на металлические уголки. Когда закончен монтаж верхней обвязки и угловые стойки выставлены по уровню и закреплены постоянными диагональными откосами, можно приступать к установке промежуточных стоек. Скрепление элементов производиться все теми же саморезами и жидкими гвоздями, при необходимости используются металлические уголки.

Завершающим этапом в монтаже каркаса является установка потолочных балок. Далее – монтаж кровли.

Монтаж кровли каркасного дома

После того, как каркас дома готов, следует приступать к устройству кровли. Не стоит сразу браться за утепление стен дома, ведь этот процесс может затянуться на несколько дней, и вы рискуете замочить утеплитель, если вдруг начнется дождь.

Львиную долю времени и сил на данном этапе занимает монтаж стропильной системы. Запланированная кровельная система может быть разных видов и конструкции. Каждый из них имеет свои особенности и тонкости монтажа.

Стоит также заметить, что в зависимости от того, имеете ли вы планы на использование чердачного помещения, кровля может быть с чердачным пространством или мансардная.

В случае, если вы не планируете устраивать на чердаке жилое помещение – подойдет вариант холодной кровли. Тогда в утеплении нуждается только верхнее перекрытие.

Если под крышей планируется устройство мансардного помещения – утепление кровли будет необходимо.

Утепление и наружная отделка каркасного дома

Материалов для утепления сегодня существует множество. Выбирать можно на свой вкус и кошелек. Самое главное – изучить и соблюдать технологию утепления. Не стоит забывать о гидро- и ветро- защите утеплителя.

В наружной отделке также много вариантов. Может использоваться как полностью натуральный материал, такой как древесина (вагонка, имитация под брус, блокх-хаус и т.п.). А также довольно распространены сегодня такие материалы для обшивки каркаса, как сайдинг, пустотелый кирпич и т.п.

Более подробно об утеплении и внутренней отделке вы можете прочитать в соответствующих разделах нашего сайта.

Когда утепление и наружная отделка закончена – самое время приступать к монтажу и подключению коммуникаций и вентиляционной системы. Ну а дальше дело останется только за внутренним декором.

Технология строительства каркасного дома: поэтапное руководство

Принятое решение о самостоятельном строительстве собственного жилья ведет к обязательному выбору способа, как максимально быстро и экономично построить дом. Во всем мире вопрос этот вопрос давно решается за счет возведения каркасных строений. Только этот вариант позволяет застройщику уже через короткое время открыть двери своего нового комфортабельного и красивого коттеджа даже при наличии достаточно скромного бюджета.

Плюсы и минусы каркасных домов

Строительство каркасно-рамочного строения займет около шести месяцев, а при выборе варианта возведения каркасно-щитовой конструкции время монтажа сокращается вдвое. Технология строительства каркасного дома не предполагает возведения массивных фундаментов, для их сборки нет необходимости привлечения тяжелой строительной техники, готовое здание не подвержено усадке и обладает высокой сейсмической устойчивостью. Использование исключительно натуральных материалов делает строение экологически чистым, а в каркасные стены легко прячутся все внутренние коммуникации и электропроводка.

Значимых недостатков у каркасных строений всего три:

1. Время эксплуатации каркасного строения ограничивается сроком 75-100 лет;
2. По высоте ограничены двумя этажами;
3. После сборки каркасный дом не поддается внутренней перепланировке.

Виды каркасных домов

Каркасно-щитовые

Каркасно-щитовые строения, более известные как финские дома, представляют собой одно-двухэтажные здания с симметричными двускатными крышами. Их панели изготавливаются на домостроительных комбинатах в разных вариантах: от собранных каркасов до готовых панелей стен с вмонтированными окнами и дверями, встроенными коммуникациями и готовыми плитами перекрытий, а в некоторых случаях и с готовой крышей.

К преимуществам этих конструкций относится точность геометрических размеров сборных элементов и простота их сборки на готовом фундаменте, что значительно ускоряет строительство. В среднем коробка строения монтируется в течение 5-7 дней.

Поэтапная технология строительства каркасного дома

Процесс возведения каркасно-щитовых строений заключается в следующем:

1. Строительство фундамента под каркасный дом;
2. Монтирование лаг для устройства пола, которые будут использоваться также как основание для возведения каркаса;
3. Монтаж каркаса строения из деревянного бруса, к которому будут крепиться готовые стеновые панели;
4. Установка готовой крыши (возможна ее сборка из элементов прямо на стройплощадке), укладка мягкой кровли;
5. Монтаж внутренних коммуникаций и электропроводки;
6. Выполнение наружной и внутренней отделки.

К достоинствам каркасно-щитового домостроения относится заданная на заводе влажность панелей, что обеспечивает длительность срока службы здания и малый вес готового здания. Фундамент выполняется из винтовых свай; нижняя и верхняя обвязки, а также каркас – из бруса; в качестве отделки используются плиты OSB; в качестве утеплителя – каменная вата.

Каркасно-рамочные строения

Отличие каркасно-рамочных строений от их каркасно-щитовых аналогов заключается в том, что процесс изготовления панелей и их монтажа совмещен и выполняется непосредственно на стройплощадке. Первоначально монтируется каркас и крыша дома, после чего в каркас закладывается теплоизолятор и производятся отделочные работы с использованием листовых материалов. Дальнейшие строительные процессы аналогичны описанным выше. Строительство каркасно-рамочного строения занимает до шести месяцев.

С чего начинать строительство каркасного дома

Фундамент под каркасный дом

Для каркасных домов достаточно возведения легкого основания: винтового свайного, столбчатого, незаглубленного ленточного фундамента. Выбор основания зависит от плотности грунта и высоты здания, которая ограничена двумя этажами.

Обустройство столбчатого основания:

• садовым или механическим буром выполняются отверстия в почве диаметром около 20-ти сантиметров и глубиной около одного метра с шагом, который составляет 0,8 метра;
• в подготовленные углубления опускаются трубы из асбеста;
• свободное пространство вокруг них заполняется песчано-щебенчатой смесью, которая затем трамбуется;
• в асбестовые трубы заливается жидкий цементный раствор.

Работы по монтажу каркасного дома можно продолжать, не дожидаясь схватывания цементного раствора.

Изучаем как сделать фундамент для дома своими руками?

Так же рекомендуем почитать как утеплить фундамент дома снаружи своими руками?

Для возведения каркасного строения также возможно устройство фундамента под каркасный дом в виде винтовых свай, установка которых доступна без участия специалистов. Сваи вкручиваются в грунт ручным способом, который гарантирует их вертикальность без отклонений.

Исключено повторное вкручивание сваи в одну и ту же точку, поскольку вследствие этого нарушается первоначальная плотность грунта.

Этапы строительства каркасных домов

1. Монтаж каркасного дома начинается с изготовления деревянного каркаса:

• оптимальное сечение деревянного бруса для изготовления обвязки составляет 20х25 сантиметров;
• древесина обрабатывается антисептиком, верхние части свай покрываются мастикой, далее настилаются листы рубероида в два слоя;
• на концах брусьев вырезаются соответствующие по размерам шипы и пазы;
• подготовленный брус укладывается по периметру фундамента, углы стыкуются подготовленными шипами и пазами;
• стыки по углам скрепляются гвоздями и усиливаются металлическими уголками соответствующих размеров;
• обвязка к столбам фундамента крепится стальными винтами;
• на нижнюю обвязку крепятся обработанные антисептиком доски, перекрывающие места стыковок брусьев.

2. Монтаж чернового пола:

• для изготовления чернового пола монтируются лаги из бруса сечением 10х15 сантиметров, уложенные с промежутками 0,6 метра. Крепление лаг к нижней обвязке выполняется саморезами и усиливается металлическими уголками;
• в промежутках между лагами монтируется утеплитель, на который настилается пароизоляционная пленка;
• черновой пол изготавливается из не обрезных досок, обработанных антисептиком;
• доски прибиваются к обвязке гвоздями.

3. Монтаж каркаса:

• для каркаса строения подготавливаются обработанные антисептиком доски шириной 10-20 сантиметров и толщиной 5 сантиметров;
• по углам обвязки устанавливаются стойки высотой от 2,5 метра;
• монтируются промежуточные стойки такой же высоты;
• все стойки закрепляются стальными уголками и усиливаются укосинами;
• закрепляется верхняя обвязка из бруса 20х25 сантиметров;
• к верхней обвязке на саморезы крепятся балки потолка.

4. Монтаж крыши:

На земле изготавливается стропильная система из бруса, которая закрепляется досками. Затем она укладывается на верхнюю обвязку с расчетом наличия выступа за пределы каркаса не менее 20-ти сантиметров. Крепление производится укосами на гвоздях, затем закрепляется коньковая доска и настилается обрешетка из тонких досок. На нее настилается слой рубероида в качестве гидроизоляции и кровельный материал по выбору застройщика.

5. Производится внутренняя теплоизоляция из каменной ваты и пенопласта, укладываемого с внешней стороны.

6. Внутренняя и внешняя отделка производится листовыми материалами по выбору застройщика.

Анализ всех расходов на строительство показывает, что самыми экономичными в строительстве домами являются именно каркасные дома. Большим плюсом их возведения является то, что материал для строительства каркасного дома вполне доступен и приемлем по цене, а скорость строительства намного выше, чем при возведении кирпичных или каменных домов.

Как и из какого материала дешевле построить дом?

Видео материал о строительстве каркасных домов

Рекомендуем к просмотру познавательное и интересное видео о технологии строительства каркасных домов.

Руководство по строительству каркасных домов: с чего начать

Каркасное домостроение имеет и поклонников, и противников. Каркасные технологии позволяют построить теплый и красивый дом с минимальными, по сравнению с другими конструктивными решениями, затратами. «Каркасник» может быть не только демократичной дачей, но также комфортным, теплым и долговечным коттеджем для постоянного проживания.

По каркасным технологиям нередко возводят и весьма дорогие и непростые с архитектурной точки зрения дома. А коттеджи с низким энергопотреблением, которые строят ценители, одержимые идеей пассивного дома, – тоже, как правило, «каркасники». С точки зрения тепловой защиты ограждающих конструкций, технологии каркасного домостроения не имеют себе равных. Все перечисленное – бесспорные плюсы.

Теперь о главном минусе: каркасное домостроение не терпит «кривых рук». Пожалуй, ни одна другая сфера частного домостроения в такой степени, как строительство каркасных домов, не зависит от пресловутого «человеческого фактора». Он может проявиться в лице недостаточно грамотных проектировщиков и конструкторов, недобросовестных рабочих на стройплощадке, «забывающих» обработать материалы антисептиками, а также утеплить стыки и углы. Но порой и будущие домовладельцы в целях экономии заменяют рекомендованные проектировщиками и производителями материалы на менее качественные аналоги. Результат здесь также оказывается отличным от ожиданий.

Иными словами, кажущиеся доступность и демократичность технологии не всегда идут ей на пользу.

Материалы и технологии

Несколько лет назад, когда наши строители ездили учиться в Финляндию, им много рассказывали о том, почему финские домовладельцы такие «продвинутые». Если сказать, что в послевоенное время жилищная проблема в Финляндии была не менее острой, чем в России, это значит – ничего не сказать. По сравнению с СССР, обладавшим и сырьевыми, и производственными, и человеческими ресурсами, ситуация в Финляндии была просто патовой. Поэтому в тот период, когда у нас был взят курс на индустриальное строительство хрущевок, финским семьям приходилось возводить своими руками каркасные дома. Правда, власти взяли дело под свой контроль: архитекторы создавали проекты типовых домов, которые можно достраивать по мере роста семьи и ее благосостояния, технологи отрабатывали приемы работы и издавали методические пособия, а лесопромышленники обеспечивали материалом.

Именно тогда в скандинавских странах обрела популярность технология каркасного домостроения «платформа», предполагающая поэлементную сборку каркаса непосредственно на стройплощадке, и чаще всего – силами будущего домовладельца и двух-трех работников. Каркасный дом по технологии «платформа» собирают поэтажно. Вначале делается фундамент и ровное основание, играющее роль монтажного стола, на котором два-три человека по чертежам собирают каркас стены, а затем поднимают ее в вертикальное положение. Потом «рабочим столом» становится перекрытие между первым и вторым этажом.

Классическая схема строительства «каркасника» подразумевает, что дом полностью собирается на участке – из материалов, указанных в спецификациях, которые имеются в проектной документации. Но это не единственный способ. Есть и представители строительных организаций, предлагающие сборку каркаса из готовых элементов, произведенных в заводских условиях. А если речь идет о каркасно-панельной технологии, то в ход идут готовые панели заводского производства. Одна из таких технологий – строительство из SIP-панелей (Srtuctural Insulated Рanels Systems – структурные изолированные панели), имеющая и сторонников, и противников.

Работа над ошибками

Россияне, в том числе представители строительных организаций, почерпнув первый опыт из зарубежных командировок и «переводных» пособий и решив кинуться в омут домостроения, совершили множество ошибок, породивших миф о том, что каркасный дом ненадежен, не экологичен, быстро стареет и остывает.

Действительно, строительные интернет-форумы предлагают пошаговые инструкции с иллюстрациями и видеосюжетами, посвященными частному строительству. Основной их сюжет – глава семьи с помощниками строят дом: расчистили площадку, поставили столбики, соорудили обвязку, сам каркас. Затем обшили это хозяйство древесно-волокнистыми плитами, вставили в ячейки каркаса маты из утеплителя. А вот и новоселье! Но бездумно следовать схемам переводных книжек – значит обречь себя на проблемы. Одно дело – Техас, Атланта или скалистые грунты Финляндии. Но совсем другое – болотистый северо-запад России. К тому же идеально высушенная, «звенящая» доска, которую используют финны, все-таки отличается от материалов, которые потенциальный домовладелец видит на местных стройбазах.

Методики каркасного домостроения разработаны для древесины, высушенной со строгим соблюдением технологии, но никак не для материалов естественной влажности, «подвяленных» тепловыми пушками в ангаре. Поэтому, даже выводя идеально ровные стены, застройщик, сэкономивший на материале, вскоре может обнаружить щели, люфты, перекосы, прогибы перекрытий и другие неприятности.

Есть еще одна типовая ошибка. Не связанные между собой опоры фундамента («самозастройщики» с завидной регулярностью выбирают самые экономичные с их точки зрения конструкции) будут гулять. А вместе с ними – «пойдет» и каркас, и кровля. То есть, надежный фундамент – это основа для долговечного каркасного дома.

Но любой дом в нашем климате, ко всему прочему, много раз замерзает и оттаивает, подмокает и высыхает. А если «слоеный пирог» ограждающих конструкций, где разные слои имеют свои функции (декоративные, силовые, тепло- и звукоизолирующие, пароизоляция и ветрозащита), рассчитан неправильно, в нем заводится сырость.

Так что же, все совсем плохо в «каркасном» королевстве? Вовсе нет. С точки зрения ремонтопригодности «каркасник» не имеет равных. Хозяин может легко, словно обои, сменить «надоевшую» наружную или внутреннюю обшивку, утепляющий материал, а также добраться до расположенных в стенах коммуникаций (для подобного ремонта в каменном доме нужно ломать стены).

Впрочем, многие почему-то до сих пор полагают, что каркасный дом плохо держит тепло. Это не так. Стены, собранные по всем правилам, характеризуются более низкой теплопроводностью в сравнении с каменными и деревянными. Зимой прогреть правильно собранный дом-термос можно за несколько часов. Но все здесь зависит от того, кто и как строит. Дом, в котором гуляют сквозняки, тепло не держится, а на стенах оседает конденсат, – строительный брак.

Начинающие застройщики, которые недавно приобрели участок, часто уверены, что простой каркасный дом можно построить и без проекта. Такая возможность есть, но она скорее теоретическая: строительство без плана и переделки на ходу – это всегда дополнительные издержки, неизбежные конструктивные ошибки и «промахи» при закупке материалов. Практика показывает, что цена этих промахов зачастую намного превышает стоимость проектной документации.

Строим по проекту

Проект даже небольшого по габаритам коттеджа – это не просто картинки с планами и фасадами, а несколько десятков листов с чертежами, спецификациями на материалы и рекомендациями по их обработке и монтажу.

Что нужно предусмотреть при строительстве каркасного дома? Попытаемся ответить на этот вопрос на примере популярного проекта коттеджа AS-2074 из нашего каталога. Этот проект – один из лидеров продаж, который выбирают и частные заказчики, и представители строительных организаций.

Популярность проекта обусловлена тем, что этот дом хоть и предельно рационален по конструкции, но не лишен внешней привлекательности. Коттедж общей площадью чуть больше 100 кв.м может быть и дачей, и семейным домом для постоянного проживания. В доме три спальни – индивидуальные комнаты (одна – на первом этаже, две – в мансарде), просторная гостиная с камином, на первом и втором этажах имеются санузлы.

Благодаря аккуратно выверенным планировочным объемам, этот дом внутри смотрится больше, чем снаружи, а благодаря компактному пятну застройки, может быть рекомендован как для небольших участков, так и для просторных владений с интересными ландшафтами – такими, которые будущий домовладелец не желает портить переуплотненной застройкой.

Заглянем в спецификации проекта.

Начинаем с фундамента

В базовом варианте это дом на экономичном фундаменте из винтовых свай. Причем в проекте фундамента предусмотрены усиленные монолитные участки для камина и вентиляционной шахты из кирпича (включение в проект легкого «каркасника» массивных кирпичных деталей всегда оправдано – они работают как тепловой аккумулятор).

Но, как известно, в отличие от самих домов, участки и фундаменты не могут быть типовыми. В каждом конкретном случае приходится привязывать проекты фундаментов к данным геологических изысканий. То есть возможно строительство такого дома и на ленточном фундаменте, и на монолитной «шведской» плите. В последнем случае утепленная бетонная стяжка пола вместе с камином и «теплыми полами» также будет работать как тепловой аккумулятор. При строительстве «каркасников» для постоянного проживания это более чем разумное решение.

Но тому, как выбрать и построить «правильный» фундамент, нам придется посвятить не одну публикацию. Здесь есть великое множество нюансов и деталей, поэтому движемся дальше.

Правильный каркас

При строительстве каркасных конструкций стен, перекрытий и стропильной системы по проекту AS-2074 применяется в общей сложности 17,6 куб.м пиломатериалов разного раскроя – от бруса 150х200 мм (обвязка фундамента) до бруса 50х50 мм (горизонтальные элементы каркаса). Но больше всего древесины (5,9 куб.м) будет использовано на стойки каркаса (они выполняются из доски 50х150 мм). Все деревянные конструкции (балки, стропила, элементы каркаса) рекомендуется обрабатывать водорастворимыми антисептиками, а в каминной зоне – огнезащитными препаратами. Обработку материалов следует производить до сборки каркаса (в случае нарушения покрытия при механической обработке оно должно быть восстановлено).

Еще одна особенность правильного каркаса – шаг вертикальных стоек стремится к кратности 600 мм. В данном проекте это учтено. Дело в том, что основные листовые материалы для обшивки и утеплительные маты имеют ширину 1200 или 600 мм. Если проектировщики учитывают эти размеры, то строительство будет экономичным – с минимумом обрезков, раскроя и подгонки на месте.

Да будет тепло

Ключевое качество наружной стены – ее теплозащитные свойства, но конструкторы предлагают также думать и о звукоизоляции (причем это относится также к наполнению перекрытий и внутренних перегородок).

Что являет собой «слоеный пирог» наружной каркасной стены в данном проекте? Начнем с улицы. Итак, финишное покрытие – стекломагнезитовые листы с фактурной окраской (возможны разные варианты отделки, но в рамках данной публикации мы их не рассматриваем), далее – воздушный зазор 20 мм, ветрозащитная плита ISOPLAAT (25 мм). Между стойками каркаса – минплита ROCKWOOL (150 мм), закрытая изнутри пароизоляционной пленкой. Но это еще не все утепление: далее – горизонтальная обшивка брусом 50х50 мм, снова ROCKWOOL (50 мм) и внутренняя обшивка гипсокартонными листами. Только после этого можно наносить финишное покрытие или клеить обои.

На первый взгляд, утепление в 200 мм (при толщине стены в 270 мм) может показаться избыточным. Но не следует забывать, что коттедж – это в общей сложности 270 кв.м наружных ограждающих конструкций (135 кв.м наружных стен и примерно столько же – кровли). Причем именно они являются основными источниками теплопотерь. Но в городской квартире с одной наружной стенкой расходы на отопление делятся между соседями. Зато в недостаточно утепленном частном коттедже вы будете отапливать атмосферу в гордом одиночестве, и за несколько сезонов зимней эксплуатации вы рискуете потратить на энергоносители (газ, дрова, электричество) значительно больше, нежели на дополнительное утепление при строительстве.

Особое внимание проектировщики уделяют утеплению подкровельного пространства, а в данном проекте (поскольку в доме присутствует чердак) – верхнего перекрытия. Ведь, как всем известно из школьного курса физики, теплый воздух всегда поднимается наверх, и если не встретит препятствий, то быстро уйдет через плохо подогнанные стыки.

Всегда свежий воздух

Каркасный или каркасно-панельный дом, благодаря аккуратному утеплению ограждающих конструкций, становится полностью герметичным и должен хорошо держать тепло. Но без продуманных систем отопления и вентиляции такое строение превратится в душную «коробку».

В данном случае проектом предусмотрены камин из кирпича и массивная вентиляционная шахта. Отказавшись от затратных систем вентиляции в целях экономии (а так иногда поступают не в меру практичные частные застройщики), будущий домовладелец рискует столкнуться с ухудшением воздухообмена, повышенной влажностью, недостатком кислорода и головными болями. Но не для этого мы строим загородные дома. Ведь одно из преимуществ загородной жизни – возможность дышать свежим воздухом. Поэтому без качественной вентиляции в «каркаснике» не обойтись.

Ограниченность энергоресурсов заставляет проектировщиков и разработчиков инженерных систем искать решения, позволяющие снижать эксплуатационные затраты без ущерба для комфорта проживающих. Для современных частных домов разрабатываются низкотемпературные системы отопления, системы вентиляции с рекуперацией, а также всевозможная домашняя автоматика, призванная экономить электричество. Грамотно спроектированный «каркасник» – это первый шаг на пути к созданию дома низкого энергопотребления. Но как сделать коттедж энергоэффективным – предмет отдельных публикаций.

Каркасный дом своими руками: пошаговая инструкция

Есть мнение, что строительство каркасного дома вполне можно осилить самостоятельно. Например, заказать на заводе силовой каркас с инструкцией для самостоятельной сборки, чтобы сэкономить на бригаде сборщиков. При большем желании можно даже закупить материалы на строительном рынке, изготовить каркас и собрать дом полностью с нуля своими руками.

Но очевидно, что браться за такое мероприятие стоит, только досконально изучив каркасную технологию строительства, пообщавшись с профильными строительными компаниями и владея базовыми навыками сборки деревянных конструкций.

Изучить технологию необходимо для того, чтобы определиться с вариантами наполнения каркаса (утеплитель, пароизоляция, гидроизоляция), видами внутренней и внешней отделки, а также решить вопрос, будет ли устанавливаться вентилируемый фасад. От выбора вариантов напрямую зависит сложность работ и решение по самостоятельному их выполнению либо привлечению бригад по крайней мере на некоторые этапы сборки.

Постройка каркасного дома

Постройка каркасного дома: краткая инструкция

В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

• Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
• Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
• Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
• Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.

Этапы постройки каркасного дома

Рассмотрим основные этапы возведения каркасного дома по порядку.

1. Подготовка и разметка участка

Нельзя обойти стороной подготовительные работы. Они необходимы в строительстве любого дома, а тем более — каркасного, при возведении которого нужно придерживаться определенной технологии. Если вы создавали проект самостоятельно, то наверняка учли особенности грунта на участке. Если же проект был куплен, вам потребуется адаптировать проект под ваш участок.

Для начала вам нужно проделать следующие работы на участке:

• Очистка от мусора: не должно быть строительных элементов, веток, коряг, пней. Если вы приобрели участок со старой постройкой, необходимо ее демонтировать и убрать строительный мусор.
• Подготовка въезда для транспорта. Свободный въезд на участок необходим как для вывоза мусора, так и для завоза строительных материалов. Важно предусмотреть возможность разворота техники на участке.
• Выравнивание участка. Большое количество бугров, впадин и других неровностей будет мешать вам в разметке и оценке уклона рельефа. Черновое выравнивание надо произвести до старта строительных работ.
• Создание временного склада. Продумайте, где будете хранить стройматериалы. При неровностях рельефа материалы лучше складывать на возвышенных местах, чтобы в них не скапливалась влага, а также соорудить навес для защиты от осадков.

Перед постройкой каркасного дома необходимо сделать разметку — это обозначение на местности, где будет располагаться будущее сооружение. Схему, созданную в электронном носителе или на бумаге в масштабе, корректно переносят на участок, используя бруски и веревки. Колья вкапывают в грунт, а между ними протягивают веревку для обозначения стен, как показано на фото:

Разметка для каркасного дома

Во время разметки измеряют углы, чтобы они были четко 90°, учитывают длину стен, указанную на схеме. Даже минимальных отклонений в расчетах и градусах нужно избежать — последствия чреваты перекосом стен от малейшей нагрузки — такой дом долго не простоит.

2. Виды фундамента: какой лучше для каркасного дома

В постройке каркасного дома не обойтись без закладки качественного фундамента. Он является основой, идеально ровной «подставкой», которая держит всю конструкцию. Цель — равномерно распределить вес дома для исключения любых его деформаций.

Каркасное строительство считается «облегченным», поскольку стены достаточно легки и не давят на грунт и фундамент так сильно, как кирпичные или бетонные строения. Поэтому основа под дом обычно используется достаточно простая, но способная выдержать несущие стены — это свайный или мелкозаглубленный ленточный фундамент. Тем не менее, при выборе типа фундамента важно учесть общий вес конструкции и состояние грунта.

Свайный фундамент

Требуется в случае, если грунты нестабильные, пучинистые, подвижные и зыбкие, частично размытые или наполненный влагой. Это встречается на глине или тяжелых суглинках, а также бывает, если возведение планируется неподалеку от реки или водоема. Подобного типа фундаменты предполагают установку свай, которые завинчиваются или забуриваются глубоко внутрь, где находятся неподвижные, стойкие слои почвы. Сваи могут быть металлическими винтовыми или заливными, когда в пробуренное отверстие заливается бетон по арматуре. На сыпучих грунтах для укрепления применяются специальные опалубки или обсадная труба.

Ленточный фундамент

Это каменная лента, которая уходит в грунт примерно на 100-400 мм. Сверху такой фундамент возвышается до 300 мм. Общая высота будет составлять до 700 мм. Ленту заливают в выкопанные ранее траншеи. Что касается заливки, то это бетонный раствор, который можно сделать самостоятельно. Сначала в траншее создают «песчаную подушку» до 100 мм, а сверху кладут арматуру из металла. После уже заливают раствором.

При желании можно ниже заглубить основу или сделать ее выше — параметры на ваше усмотрение. Для этого придется потратить больше материалов, но конструкция основания будет более громоздкой и массивной.

Плитный фундамент

Его другое название — плавающий. Он так именуется потому, что учитывает сезонные расширения почвы: основа будет приподниматься и оседать вместе с грунтом. Нельзя пренебрегать качеством материала: плита должна быть максимально устойчивой к нагрузкам, механическим повреждениям, отличаться прочностью и долговечностью.

Такой фундамент создают из арматуры и бетона. Арматуру перетягивают проволокой в виде сетки, чтобы усилить прочность. Плиту погружают в грунт на 100 или 200 мм — это минимальное заглубление. Можно обойтись и без этого — налить бетон сразу на гравийную подушку. Плита должна быть примерно до 300 мм в высоту.

Полезны водонепроницаемые добавки в бетон, чтобы плита была защищена от влаги. И тогда внутри дома никогда не будет влажных полов и сырости. Такой фундамент простоит долгие годы.

3. Обвязка брусом

В возведении каркасного дома не обойтись без обвязки. Сверху на установленные сваи кладут горизонтальные балки из бруса, которые и выполняют роль обвязки и служат для распределения веса дома. Чтобы создать прочную обвязку, как правило выбирают брус сечением 150х150 мм. Углы соединяют методом полулапы или в полдерева, что можно увидеть на фото:

Соединения углов

При использовании того или иного метода необходимо помнить о том, что здесь играет существенную роль толщина среза дерева. Полулапа — балка срезается таким образом, чтобы элементы находились под углом друг к другу. Полдерева — отрезается половина от толщины. Соединения скрепляются сверху пластиной. Также применяется металлическая скоба для лучшего укрепления. После этого угол обвязки устанавливают на фундамент и создают надежный крепеж с помощью металлического анкера. Не забудьте о том, что брус необходимо обработать специальным антисептическим раствором.

4. Монтаж каркасного дома

Инструкция монтажа начинается с каркаса — это очень важный момент, в котором нужно правильно подобрать доски, балки, соединить их по выбранной технологии.

Каркас

Поэтапная инструкция возведения каркаса:

• Процесс измерения. Те места, где будут находиться стыки деревянных деталей, а также устанавливаться стойки, необходимо измерить рулеткой, чтобы не ошибиться в расчетах. После все обозначить карандашом, чтобы последующие работы выполнялись правильно.
• Проверка углов. Сначала проверяют стойки — вертикальны ли они, имеются ли отклонения от нужного размера и угла. Выверяют угол соединения, а также горизонт верхней обвязки. Между балкой и стойкой должен быть угол четко 90° без малейших отклонений.
• Подбор крепежа. Очень важно, чтобы все каркасные элементы были надежно скреплены между собой. Для этого подбирают наиболее прочные детали.

Сборка стен

Каркасный дом монтируют из элементов, которые заранее подготавливают и собирают отдельно наподобие детского конструктора. Готовые шаблоны и стены поднимают, подпирают балками для временной установки, после чего используют крепежные элементы для надежного соединения.

Как возводятся стены:

• Сначала укладывают нижнюю обвязку.
• Каркасы стен собираются отдельно для каждой стороны. Это вертикальные элементы, также нижние и верхние. Иначе такие детали называются шаблонами. Их поднимают и ставят на обвязку.
• Сверху шаблонов возводится еще одна обвязка — верхняя. Она нужна для того, чтобы установить стропила кровли.

Шаблон обычно бывает высотой в 6 м или больше. Естественно, что самому справиться с такой громоздкой деталью никому не будет под силу. Поэтому желательно, чтобы шаблон поднимали три человека, не меньше. Если же стены требуются более высокими и длинными, то для их возведения соединяют несколько шаблонов в одно, используя резьбовые впадины.

Укосины

Это наклонные элементы каркаса, которые указаны в схеме дома. Они выполняют важную роль — повышают прочность всей конструкции. Для создания укосин берут доски 100-50 или 150-50 мм. Чтобы детали располагались правильно, внимательно изучите схему, а также посоветуйтесь со специалистом в этом деле, чтобы монтаж был выполнен идеально точно.

Ригель

Ригель — это доска, расположенная горизонтально. Ее крепят вместе с доской, которая находится в верхней обвязке. Сначала ригель закрепляют в шаблон, который собирается на земле. Для создания этого элемента применяют деревянные элементы с толщиной 50 мм и более. Именно ригель влияет на то, чтобы нагрузка на стойки была ровной, не было перекосов или наклонов.

Также ригель — это и дополнительная подпорка между наклонными частями крыши. Этим словом можно обозначить все балки, которые используются в строительстве и работают на сжатие.

Простенки

Внутренние стены или перегородки между комнатами таким же образом собирают из отдельных шаблонов, а потом устанавливают целиком в конструкцию. Так как стены внутри почти ничем не нагружены, их выполняют из облегченных досок, имеющих малое сечение. Но при этом не стоит забывать о шумоизоляции. В толщину стен должен помещаться шумоизоляционный материал, а также утеплитель при необходимости.

Углы

Углы играют в каркасе очень важную роль — нагрузка на них идет основательная. Поэтому углы желательно собирать из нескольких досок — возьмите два-три опорных элемента.

Двери и окна

Если вы установили каркас правильно, поставили внутренние стены и укрепили углы, самое время совершать монтаж дверей и окон. Намного проще будет заказать окна вместе с услугой установки, поскольку при монтаже нужны определенные навыки и знания. Такую работу лучше всего доверить специалистам.

Двери же собираются самостоятельно с легкостью. Коробка создается из деревянных досок, которые должны иметь толщину 25-30 мм.

Кровля

Типы кровли и принцип устройства кровли каркасного дома не отличаются от домов, построенных по другим технологиям. В первую очередь, надо определиться с типом конструкции кровли. Чаще всего выбирают между двускатной и ломаной мансардной крышей. Первый вариант проще для устройства своими руками. Если вы строите дом впервые, лучше остановиться на этом варианте.

При этом надо проверить угол уклона скатов кровли, заложенных в проект дома. Самым оптимальным считается уклон в 30-45 градусов, обеспечивающий естественный сход снега и воды при осадках.

Каркас кровли представляет собой набор стропил, опирающихся на обвязочные балки — мауэрлаты и коньковый прогон. Для общего усиления всей конструкции крыши каркасного дома используется горизонтальная балка, с помощью которой скрепляется верхняя часть стропил — ветровой ригель. Сверху на стропильную конструкцию монтируется основа для монтажа утеплителя и кровельного материала — обрешетка из сухой доски.

Особое внимание уделяется расчету стропильной системы: количество стропил, их длина и сечение, шаг установки, метод крепления. Выбрать подходящее сечение можно самостоятельно или с помощью специальных строительных таблиц. На параметры стропильной системы влияют предполагаемые ветровые и снеговые нагрузки, вес кровельных материалов, угол уклона кровли. Стропила должны быть полностью идентичны.

Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

Черновой пол

Чтобы правильно создать черновой пол в каркасной постройке, необходимо знать пошаговый процесс. Пол каркасной конструкции состоит из двух слоев: это черновой пол (основание) и чистовой пол. Черновой пол может быть бетонным или деревянным.

Устройство бетонного пола вмещает несколько слоев:

• Песчаный слой, который должен быть примерно 10 мм.
• Теплоизоляция, созданная из керамзита. Иногда применяются другие материалы — пеноплекс, опилки, смешанные с глиной.
• Гидроизоляция — заливается бетон, в состав которого добавлены вещества, защищающие от влаги.

При возведении деревянного чернового пола обычно появляется полое пространство под ним. Сверху нижней обвязки кладутся деревянные лаги, а к ним уже присоединяются доски самого пола. Сверху, через изоляционный материал, на них кладется утеплитель из выбранного вами материала. На него, также через пароизоляционную мембрану, расстилают покрытие чистового пола: ОСП, ламинат, линолеум и другое.

Посмотрите видео о строительстве каркасного дома от компании «Скандинавия Дом»:

5. Утепление и наполнение каркаса

Вот силовой каркас уже и готов. Самое время заняться вопросом утепления. Грамотно подобранный утеплитель позволит сохранить комфортную температуру независимо от погодных условий и сезона. Вариантов утепления каркасного дома много. Самые популярные — минеральная вата и ее производные, стекловата и эковата, до сих пор популярным является и пенопласт, применение которого все же имеет массу ограничений:

Минеральная вата

Считается лучшим вариантом для утепления. Она выпускается в виде матов, спрессованных для удобства использования. Она пропускает достаточно воздуха, не создает конденсат и минимизирует теплопотери. Со временем материал остается прежним: не сбивается в комки, не слеживается, не утрачивает своих первоначальных качеств. Поначалу может немного сжаться — в момент установки. Но потом полностью распрямляется и заполняет собой все щели, швы, благодаря чему по дому не будут гулять сквозняки.

Но помните, что минеральная вата достаточно хорошо впитывает влагу, поэтому ее нужно с внешней стороны защитить, укрыв мембранной пленкой, которая будет пропускать воздух и оберегать от повышенной влажности. Структура мембраны такова, что она не мешает воздухообмену, поэтому использовать ее можно и нужно. Благодаря ей в доме не будет сырости, о конденсате, грибке, плесени на стенах и прочих неприятностях можно не переживать.

Иногда вместо мембраны используют полиэтилен. В таком случае все «дышащие» свойства материала сходят на нет. Тогда можно просто использовать дешевый пенопласт и не тратиться на минеральную вату.

Пенопласт

Плиты пенопласта сделаны из пенополиуретана. Они намного дешевле минеральной ваты, но это — единственное их преимущество. Они оставляют щели и без дополнительного уплотнителя не обойтись: нужно задуть все пеной. Также пенопласт не пропускает воздух, из-за чего в комнатах может скапливаться конденсат и появляться сырость в воздухе. Такого рода утепление потребует обязательной установки вытяжной вентиляционной системы.

Помните, что материал внешней отделки также может не пропускать влагу и не выводить ее из дома. Именно поэтому между плитами и мембраной желательно оставить вентиляционный зазор, через который будет выводиться влажный воздух. Для создания зазора берут деревянную обрешетку с параметрами 50х50 мм и устанавливают вдоль опор.

Подробнее об энергоэффективности и утеплении читайте в статье «Энергоэффективный дом: технология или модная приманка?»

6. Отделочные работы

Отделочные работы — финальный этап строительства каркасного дома. Отделка подразделяется на внешнюю и внутреннюю.

Внутренняя отделка

Внутренняя отделка заключается в монтаже финишного материала. Этим материалом может быть:

• вагонка
• гипсокартон или гипсоволокно с последующей поклейкой обоев или покраской стен
• ОСП-плита для последующей штукатурки стен

Последовательность отделочных работ:

• Смонтируйте материал внутренних стен из ОСП или гипсокартона.
• Устраните стыки. Обратите внимание на зазоры между панелями: они там непременно будут. Если речь идет о гипсокартоне, то целесообразно зашпатлевать все стыки или проклеить их бумажной лентой.
• Грунтовка. Хотите поклеить обои — пройдитесь по поверхности клеем, а для краски используйте специальный грунтовочный состав.
• Финишная отделка. Это покраска стен, нанесение рисунков, декоративных элементов, штукатурного слоя, поклейка обоев, оклейка листов из пробкового покрытия и прочее.

Каркасная технология строительства предоставляет достаточную свободу выбора материалов для внутренней отделки дома. При этом существуют нюансы, связанные с подготовкой основания.

Внешняя отделка

Внешняя отделка, помимо эстетической, несет еще и защитную функцию, поэтому на выбор варианта отделки влияют и климатические особенности региона постройки дома.

Два ключевых принципа монтажа фасада каркасного дома — с устройством вентилируемого фасада и без него. Вентилируемый фасада позволяет создать дополнительный контур утепления дома, поэтому его выбирают чаще всего.

Сами же варианты внешней отделки очень разнообразны — от деревянных панелей, блок-хауса и имитации бруса и от недорогого пластикового сайдинга до дорогих термопанелей и фасадной клинкерной плитки. Каркасная технология позволяет реализовать любые дизайн-идеи: фасады могут быть скомбинированы из 2, 3, а то и 4 разных материалов.

Заключение

В строительстве важен результат: жилой дом должен служить долго, выдерживать негативные воздействия окружающей среды, быть теплым и комфортным. Чтобы этого добиться, мало уметь держать в руках молоток и понимать в геометрии. Построить каркасный дом своими руками — задача не из легких. Надо научиться читать проекты, разбираться в материалах, уметь рассчитывать их количество, четко планировать работы и найти рукастых помощников для четкой реализации плана работ. Придерживайтесь инструкций, смотрите обучающие видео, чтобы не ошибиться ни на одном из этапов. Не экономьте на материалах — покупайте проверенные и прочные, которые прослужат много лет и не потребуют замены. Обязательно советуйтесь со специалистами для того, чтобы понять нюансы. Если же не уверены в себе, то выберите строительную компанию или опытную бригаду, построившую не один десяток каркасных домов.

Выбирайте на Лесстрое, чтобы не получилось вот так:

Источник: https://lesstroy.net/articles/3544/

Каркасное домостроение технология схема. Рекомендации и этапы возведения строений по каркасной технологии

Каркасное домостроение технология схема. Рекомендации и этапы возведения строений по каркасной технологии

Прежде чем начинать строить каркасный дом самостоятельно, своими руками, необходимо разобраться в технологии возведения деревянного дома. Технология возведения каркасного дома своими руками требует соблюдения некоторых правил, так как деревянные дома больше всего подвержены разрушению из-за натуральности основного материала постройки и ошибок строительства. Каркасные дома сегодня позиционируются как дома эконом-класса, которые хоть и монтируются быстро и недорого, но служат недолго. Так ли это на самом деле?

Почему так важно соблюдать все правила?

Итак, каркасное строительство относится к деревянному домостроительству, так как основным элементом постройки является деревянный каркас. Дерево является самым дешевым материалом, однако, и самым непрочным. Древесина во время и после каркасного строительства подвергается воздействию внешних факторов – она боится влаги, перепадов температур и других неблагоприятных погодных условий. При этом бактерии, грибки и плесень способны превратить каркас дома и другие постройки в труху менее чем за два года.

Кроме того, существует целое семейство насекомых-вредителей, которые живут в древесине каркасного здания и питаются ею, и избавиться от различных короедов очень не просто. При этом владелец дома замечает своих сожителей часто уже тогда, когда что-то делать поздно – дом практически разрушен изнутри.

Избежать этих неприятностей можно, соблюдая правила обработки дерева, из которого будет возводиться каркас, и правил каркасного строительства. Технология проста: желательно минимум в два слоя проработать каждый брус или доску огнебиозащитой.

От качества обработки зависит долговечность вашей конструкции. Это можно сделать своими руками.

Вторым проблемным моментом строительства каркасного дома может стать установка фундамента. Каркасные дома позиционируются как легкие и не подверженные усадки, однако опыт подсказывает – в нашей стране очень мало мест, где действительно можно возвести легкий незаглубленный фундамент. Если под землей пролегает река, если от каркасного дома неподалеку расположен водоем, если почвы глинистые или сыпучие – установка легкого фундамента приведет к перекосу конструкции и трещинам в отделке. Поэтому лучше отдать предпочтение ленточному фундаменту или свайно-винтовому, которые являются универсальными и подходят для строительства на большинстве почв.

Третья проблема состоит в том, что, желая сэкономить, владельцы домов абсолютно упускают из вида такой важный этап в технологии возведения каркасных домов, как работы по обеспечению вентилирования здания во время строительства. Что собой представляет стена дома? Это многослойная конструкция, которая включает в себя пароизоляцию и гидроизоляцию, а проще говоря – пленки. Построить ее можно своими руками. Технология обязывает соблюдать очередность каждого слоя.О поэтапном каркасном строительстве читайте .

Гидроизоляция, используемая для строительства каркасного здания, является практически герметичным материалом, и пароизоляционные мембраны – частично герметичным. В результате дом превращается в большую теплицу, которая без установки вентиляции практически не имеет возможности обмена воздухом с внешней средой. Естественные отверстия в здании, которыми являются окна и двери, не являются достаточными, поэтому летом в каркасных домах может быть жарко и душно. Именно поэтому технология каркасного домостроения в западных странах и Финляндии включает обязательную еще во время строительства – своими руками или с помощью специалистов.

Фундамент – основа всей постройки

С чего начинается строительство? Подготовительные работы включают в себя разработку плана будущего дома и определение его местоположения на участке. Так как эти моменты индивидуальны и каждый выбирает по своему вкусу, мы не будем останавливаться на этих этапах подробнее. Скажу только, что лучше доверить составление проекта дома специалистам, которые разработают и проект разводки электричества, и прокладку вентиляционных труб и труб сантехники. Именно в прокладке коммуникаций чаще всего возникают проблемы при строительстве своими руками. Когда же план уже на руках, можно начинать возводить фундамент.

К этому моменту обычно вы уже определились, какой из видов фундамента вам подходил по качеству и цене. Если не определились- ознакомьтесь с нашей и подберите лучший вариант для своего участка.

В целом фундаменты могут быть из цементной смеси (ленточный, монолитный столбчатый), блочный (столбчатый) или свайно винтовой. Если в создании фундамента вы используете цемент, вам придется делать своими руками опалубку. Опалубка представляет собой установленные и надежно зафиксированные стенки, образующие пространство, куда заливается цемент. Застывая, он превращается в фундамент. Цементный фундамент может устанавливаться только в теплое время года, как и блочный, если для скрепки блоков используется раствор.

Единственный вид фундамента, который может устанавливаться зимой – это свайно-винтовой. Он имеет свои плюсы и минусы. Плюсы заключается в легкости установки и универсальности, а минусы – в низком качестве российских винтовых свай. К сожалению, российское производство не может обеспечить качественные сваи – они тоньше необходимого, и при этом на лицо экономия в покрытии, которое стирается еще во время установки. В результате свайно-винтовой фундамент ржавеет, и за 5 лет существенно разрушается. Этот процесс укоряется в щелочных почвах, к примеру, в торфяных.

Подробности об установке своими руками свайно-винтового фундамента читайте , а столбчатого – .

Каркас является скелетом здания

Если провести аналогию с живым существом, то каркас дома является его скелетом. А значит, чем крепче каркас – тем надежнее и прочнее будет вся постройка. Поэтому каркас необходимо не только собирать из качественных материалов, но и правильно монтировать, что подтверждает технология. Для этого необход

Пошаговое руководство по созданию каркаса ориентированного на пользователя приложения

Разработка мобильного приложения — многоступенчатый и сложный процесс. Итак, с чего начать и убедиться, что вы создаете ориентированный на пользователя дизайн приложения?

Источник

Независимо от того, насколько хороша ваша идея мобильного приложения, если вы не знаете, с чего начать и как это сделать, она потерпит неудачу. Наш последовательный ответ на такую ​​путаницу — каркасный!

После того, как вы доработали идею своего мобильного приложения, следующим шагом должно стать создание каркаса вашего приложения.Это лучший и наиболее эффективный способ спланировать и организовать свои процедуры и определить отправную точку для начала работы над своим приложением.

Прочтите, если хотите узнать:

• Концепция каркаса
• Этапы создания каркаса для дизайна приложения
• Важность создания каркаса

Что такое каркасные конструкции?

Если вы плохо знакомы с концепцией каркасного моделирования, давайте сначала разрешим эту загадку. Википедия определяет его как план экрана или схему страницы, которая создается как наглядное пособие, помогающее нам установить скелетную структуру приложения / веб-сайта.

Кредиты: Эдди Лобановский

Изначально эта концепция применялась только в веб-дизайне, а позже была принята и в дизайне приложений. Проще говоря, каркас — это двухмерная иллюстрация экрана, которая дает приложению более точную визуальную концепцию. Он не рисует и не разрабатывает приложение, а упрощенно показывает, как приложение будет работать.

Если вы когда-либо видели строительный проект, вы, вероятно, увидите архитектурные чертежи, созданные до начала процесса строительства.Это именно то, что делает каркас для разработки мобильного приложения.

Что показывает каркас?

Как упоминалось выше, это двухмерный каркас того, как будет выглядеть ваше будущее мобильное приложение. Показано:

• Приоритизация контента
• Распределение помещений
• Предполагаемые действия
• Доступные характеристики и функции
• Переходы между экранами

Каркас — это как создание интеллект-карты шагов и процедур, с помощью которых можно начать разработку мобильного приложения.Он дает вам четкое представление об иерархии контента, категориях объектов, элементах экрана, возможных действиях и визуальных элементах бренда. То, что вы не должны ожидать увидеть на этом чертеже, включает цвета, элементы дизайна, шрифты, реальные изображения и логотипы.

Кредиты: Джефф Бродерик

Пошаговый процесс создания каркаса приложения

Теперь, когда вы знакомы с концепцией, я здесь, чтобы помочь вам с вашим каркасным проектом. Убедитесь, что все эти советы и стратегии соответствуют типу дизайна приложения, которое вы хотите создать.

Шаг 1. Знайте, что вы разрабатываете

Приложения в наши дни должны быть удобными и простыми в использовании. Для перехода между экранами достаточно нескольких щелчков мышью. Эти факторы заставляют нас поверить в то, что создать мобильный UX-дизайн будет легко.

Если вы хотите, чтобы пользовательский опыт был приятным, вы должны приложить много усилий, чтобы сделать его простым.

Прежде всего, не стоит пока даже задумываться об эстетике дизайна. О цветах, темах, шрифтах и ​​изображениях можно будет позаботиться позже.Сосредоточьтесь в первую очередь на более неотъемлемых аспектах вашего дизайна.

Важные аспекты, такие как функции чата, панель поиска, интерактивные ссылки в социальных сетях и т.п., должны быть рассмотрены в первую очередь. Вы должны иметь четкое представление о функциях, которые необходимы вам в конечном продукте. Подготовьте список и включите все, что вам действительно нужно в своем приложении. Это может сделать процесс более управляемым.

Короче говоря, сначала подумайте о пункте назначения, чтобы сосредоточиться на дорожной карте, которая приведет вас туда.

Шаг 2. Сосредоточьтесь на опыте пользователя (UX)

Разве это не конечная цель дизайна вашего приложения?

Конечно, вы должны стремиться к тому, чтобы ваше приложение было максимально удобным для пользователей. Что в первую очередь увидят пользователи после запуска вашего приложения? Как этот экран поможет им в дальнейшей навигации? Как пользователи могут выполнять определенные действия? Им будет легче разобраться?

UX может быть абстрактным и сложным. Потому что, как и все остальное в Интернете, UX также развивается огромными темпами.Вы не можете добиться всего с помощью своего приложения. Второй шаг — понять, что даже широкие концепции имеют ограничения.

UX — это определение вашей аудитории, создание для нее релевантного опыта и возможность использовать здравый смысл. Если вы хотите, чтобы ваше приложение было простым, позвольте пользователям также изучить его.

С проектами размером с мобильное приложение легко увлечься. Создание каркаса не означает, что вы создадите все приложение с нуля. Это означает лишь выделение основных функций вашего приложения, чтобы пользователи могли взаимодействовать с ним и разбираться в нем.

Кредиты: UI8

Шаг 3. Ищите вдохновение

Сделав первые два шага, вы готовы, наконец, начать воплощать все эти идеи в жизнь. Но зачем вам делать наброски старой школы на пустом холсте, когда у вас есть масса приложений и веб-сайтов, которые могут помочь вам в этом?

Это дает вам возможность увидеть работы других и использовать их в качестве источника вдохновения. Вы всегда можете изменить ситуацию, добавить свой творческий потенциал и сделать его актуальным для вашего приложения, чтобы создать что-то совершенно новое.

Для начала вы легко найдете множество шаблонов дизайна UX. Все, что вам нужно, это поискать в огромном разнообразии, чтобы получить именно то, что вы хотите. Вы можете сократить объем работы и сузить варианты, просто выбрав шаблон, который соответствует вашему приложению.

Вы всегда можете внести изменения, чтобы выбрать более подходящий вариант.

Шаг 4. Начните создание каркаса

Ваше путешествие по картам и дизайнам окончено. Теперь вы можете напрямую подключиться к этой рамке!

К счастью, у вас есть различные варианты каркасного дизайна вашего приложения.Вы можете сделать это онлайн или вручную. Вы можете использовать большую диаграмму или белую доску, чтобы создавать разные страницы приложения одну за другой и делать наброски каркаса.

Вы также можете обратиться к своим онлайн-вариантам и изучить лучшие онлайн-инструменты для создания каркасов, чтобы выполнить ту же работу с меньшими усилиями. Кроме того, эти бесплатные инструменты гарантируют отсутствие дополнительных затрат на создание каркаса.

Начните работу, проектируйте, развивайтесь и производите впечатление на себя и всех с помощью только что созданного профессионального дизайна приложения, ориентированного на пользователя.

Кредиты: ПЛАТФОРМА

Шаг 5. Запустите работу

Следующим шагом к обеспечению безупречной работы вашего каркаса является его прототип. Это мгновенно обновит вашу работу с простых текстовых полей, на создание которых у вас ушло несколько дней. Прототипирование — это процесс, в котором вы соединяете все эти блоки, чтобы проверить, работает ли ваш каркас. Например, подключение определенных изображений и кнопок к их раскрывающимся меню, функциям, целевым страницам и т. Д.

Как и каркасное моделирование, прототипирование — важный инструмент, помогающий выявлять слепые зоны и скрытые недостатки.Это позволяет вам исправить ошибки дизайна перед представлением окончательного каркасного проекта.

Шаг 6. Представьте свою идею

Довольны ли вы результатами прототипа? Вы только что похлопали себя по спине за проделанную вами замечательную работу? Если да, то пора представить его своим менеджерам и клиентам, чтобы можно было начать фактический процесс создания приложения. Будьте готовы обосновать свои решения и идеи.

Кредиты: Михал Рошик

Важен ли каркас для мобильных приложений?

Wireframing определенно играет важную роль в процессе разработки вашего приложения.Вы можете полностью пропустить этот шаг, но в конечном итоге это повлияет на ваше планирование и организацию.

Вот несколько основных причин, по которым вам следует подумать о каркасе:

• Это дает вам четкое представление о том, каким будет ваш конечный продукт. Он подчеркивает функции, особенности и основные элементы дизайна.
• Он упрощает процессы, связанные с разработкой приложений. Переходы по проектам выглядят четкими и логичными.
• Это дешевле, потому что вы можете просто передать этот план разработчикам приложений и начать работу.Вам не нужно доплачивать, чтобы они сделали это за вас с нуля.

Заключительное слово

Несколько быстрых советов, прежде чем вы будете готовы реализовать план:

• Создайте несколько планов резервного копирования для проектов, в которых вы не совсем уверены
• Просить отзывов и комментариев, принимать критику
• Напомните своим коллегам и заинтересованным сторонам, что это всего лишь скелетная версия приложения, которую вы будете разрабатывать.
• Выделите понравившиеся детали и проверьте, можно ли их расширить.
• Будьте уверены!

Имея всю эту информацию под рукой, вы можете приступить к созданию своего каркасного проекта для разработки ориентированного на пользователя приложения.

Кредиты: UI8

Об авторе: это гостевой пост Мехула Раджпута, генерального директора и соучредителя Mindinventory, фирмы, занимающейся дизайном и разработкой мобильных приложений. Он ведет блог как хобби и любит писать о мобильных технологиях, дизайне приложений и разработке приложений.

Заглавная иллюстрация Густаво Замбелли

Узнайте больше о разнице между UX и UI, узнайте, как стать дизайнером UX и проверьте практическое определение юзабилити.

Пошаговое руководство по настройке Google Ad Manager

• Обзор
  • Общие
  • Что такое предварительная ставка?
  • Принципы проекта
  • Разработчики
  • Кодексы поведения
  • Заголовок торгов
  • Правила модуля
  • Политики
  • Содействие
  • Предварительная ставка.org IP-политика
  • Политика конфиденциальности
  • Печенье
• Prebid.js
  • Быстрый старт для разработчиков
  • Что такое Prebid.js
  • Начало работы
  • Передовой опыт управления согласием
  • Примеры
  • Базовый пример
  • Многоформатная реклама
  • Нативная реклама
  • Видеообъявления In-Stream и баннеры
  • Обновление отдельного рекламного блока / бесконечная прокрутка
  • Используя предварительную ставку.js с сервером объявлений AppNexus Publisher
  • Пример постбид
  • Ковши со степенью детализации по специальной цене
  • Размер фильтра динамически с этикетками
  • Устранение неисправностей
  • Prebid.js FAQ
  • Руководство по поиску и устранению неисправностей
  • Распространенные проблемы
  • Расширение браузера для отладки
  • Ссылка
  • Справочник по API издателя
  • Номер рекламного блока
  • Параметры участника торгов
  • Предварительная ставка.js Релизы
  • Prebid 1.0 Publisher API Changes

Как структурное проектирование здания / дома, шаг за шагом, часть 1 (односторонняя простая поддержка плиты)

Любой строительный проект здания согласно шагу ниже. В этой статье мы спроектируем только плиту, а в следующей статье — расчет следующих шагов.

(1) Конструкция перекрытия

(2) Конструкция балки перекрытия

(3) Конструкция перемычки

(4) Конструкция колонны

(5) Конструкция цоколя

(6) Конструкция опор

Большинство Важный момент в этой статье
