Технология фахверковых домов: Описание технологии фахверк для строительства дома

Фахверковые дома: особенности строительства и плюсы.

Фахверк – технология строительства домов, при которой капитальную нагрузку строения несут вертикальные опоры — стойки из бруса в стенах постройки. В отличие от традиционных каркасных стен, пространство между опорами занимает плотный тяжёлый материал — кирпич, дерево, бетон, саман, глина. При этом несущие стойки из бруса не маскируются в стене, а остаются видимыми, создавая характерный вид строения, особенный «европейский» колорит.

Фахверковые постройки доказали свою долговечность. Первый пик их популярности пришёлся на эпоху средневековья. Возведенные несколько столетий назад, эти строения до сих пор выполняют свои функции. Сегодня технология второй раз переживает пик моды. Широкие возможности дизайна и надёжность домов обеспечивают им популярность среди заказчиков каркасного строительства.

Содержание статьи

1. История возникновения
2. Фахверк и каркасная технология
3. Строительство фахверковых домов
4. Проекты и цены
5. Технология фахверковых домов
   • Пошаговая технология фахверковых домов
6. Особенности каркаса
   • Интерьер фахверковых домов

История возникновения

История фахверковых строений началась ещё в 11 веке. Широкое распространение фахверк приобрёл в 14 и 15 веках в северных прибрежных районах, где был доступен строевой лес и развито кораблестроение. Умение плотничать и строить корабли позволило мастерам без проблем возводить прочные деревянные каркасы будущих строений.

Германский стиль.

В 15 веке фахверковые постройки распространились по территории Европы – северным странам, Голландии, Англии, Франции, Швейцарии. Причиной популяризации послужили следующие факторы:

1. Постройки позволяли экономить дорогую древесину, использовать её только для строительства каркаса, а не всего массива стены.
2. Уровень плотницкого мастерства вырос, что обеспечило надёжность каркасов и прочность будущих стен.

Пик популярности технологии приходится на период – с 15 по 18 век. В этот период в Европе были построены сотни тысяч строений. Фахверковые дома в Германии получили название Fachwerk, что в переводе на русский обозначает «стена из ячеек» (Fach – это секция, ячейка, панель, «Werk» – сооружение).

Современный стиль.

В Англии постройки с деревянным каркасом назывались «хэлф-тимбер», а во Франции технологию именовали «коломбаж». В одном из современных вариантов фахверк получил ещё одно название — Post & Beam или технология стоек и балок. Её главная особенность — использование бревён ручной рубки.

На заметку

По выводам психологов открытая демонстрация несущего каркаса в стенах вселяет в человека чувство уверенности.

Строения фахверк с видимым снаружи каркасом стали визитной карточной северной Европы. Сегодня технология переживает вторую волну популярности. С некоторыми изменениями она распространяется за пределы Западной Европы, в Канаду, Америку и Россию.

Фахверк и каркасная технология

По своей сути фахверковые дома является каркасным строением с деревянной рамой из несущих стоек и балок перекрытия, которые держат основную нагрузку стен и крыши. В отличие от традиционных современных каркасных домов, промежутки расстояния между балками заполняются не синтетическим утеплителем, а стеновым материалом – кирпичом, камнем, бетоном, глиной, который можно найти по ссылке. Материал наполнения стен «фахверк» и «каркасник» определяет различия в технологии строительства и в характеристиках готовых построек.

Факторы сравнения.	Фахверк.	Каркас.
Срок службы строения.	Длительный срок службы – несколько сотен лет. Это подтверждают сотни домов, построенные в 15-16 веках на территории Европы.	Срок службы каркасного дома в России — несколько десятков лет.
Энергоэффективность.	Средняя.	Высокая.
Скорость строительства.	Средняя.	Минимальные сроки – здание можно возвести за несколько месяцев.
Лёгкость стен и затраты на фундамент.	Стены тяжёлые, необходим прочный глубокозаглубленный фундамент или столбчатое основание.	Стены лёгкие, можно обойтись небольшим фундаментом мелкого заглубления.
Стоимость строительства.	Цена фахверкового дома – минимальная, в основе стен используется самый дешёвый строительный материал — глина.	Средняя — требует закупки хорошего утеплителя и качественной стеновой обшивки.
Экологичность.	Высокая – возводится из натуральных материалов.	Низкая – строится из искусственных утеплителей.
Пожаробезопасность.	Стены на 80% не горят и не дают дыма. Выгореть могут только деревянные опоры и кровельное покрытие.	Все материалы горючи, в процессе горения выделяют едкий ядовитый дым.
Сложность самостоятельного строительства.	Фахверк проще каркасной технологии, особенно если использовать готовые домокомплекты фахверковых домов.	Сложнее в осуществлении, однако также доступно готовым домокомлектом каркасной постройки.
Возможность реставрации стен.	Без снятия кровли и разборки каркаса материал стены можно заменить другим, новым.
Дизайн внутренних помещений.	Возможна любая планировка, поскольку внутренние стены не несут капитальных нагрузок. Можно обустроить большие по площади просторные помещения.

Сравнительная характеристика фахверковых и каркасных строений наглядно показывает основные отличия двух технологий. Технология фахверковых домов – строение из натуральных материалов, экологичное и долговечное. Каркасное строительство – новое быстровозводимое строение частично из синтетических материалов. При этом их строительство одинаково доступно. Возвести фахверковый дом своими руками возможно, как и собрать каркасные стены  из домокомплекта.

Фахверк в лесу.

В современных технологиях фахверковые дома приобретает всё больше черт традиционных каркасных строений. Опоры часто маскируют панелями, сами стены для лучшей энергоэффективности обшиваются утеплителем или заменяются слоем теплоизолятора. Что приводит к смешению стилей, созданию нового варианта строительства с использованием признаков фахверка и каркасного дома одновременно. Так ведется строительство финских каркасных домов.

Строительство фахверковых домов

Конструктивные особенности домов стиля фахверк определяют их отличия от каркасных строений. Приведём проекты и цены на фахверковые дома, какие элементы и особенности являются их признаками:

1. Каждый последующий этаж выступает над предыдущим. Это связано с необходимостью защищать деревянные балки нижних этажей от намокания. Выступы этажей предусматриваются только с фронтальной стороны. Боковые стены – глухие и ровные. Это связано с историей строительства. Плотность расположения построек в средневековье была так высока, что открытыми оставались только фасады строений. Торцы плотно прилегали друг к другу, без проходов и возможности сооружать выступающие этажи или навесные конструкции.
2. Видимые балки в стенах строения.
3. Недорогой доступный наполнитель стен – глина, лёгкий бетон.

На заметку

Сегодня наружные каркасные элементы часто являются декором. Они традиционно используются при строительстве, но не всегда несут смысловую нагрузку, чаще являются признаком стиля. Такое строение превращается в традиционную каркасную постройку.

Иногда элементы стиля используются в качестве внешнего дизайна для кирпичных стен. Поверх кирпича крепят брусья, которые имитируют каркас строения. Дома с таким декором на первый взгляд мало отличаются от того, как выглядят фахверковые дома на фото. Они имеют такой же внешний вид, но другую технологию возведения.

Проекты и цены

Проекты фахверковых домов отличаются большим разнообразием внутреннего дизайна. Поскольку стены и простенки не выполняют несущих нагрузок, их расположение подчинено требованиям дизайна, а не технологической необходимости.

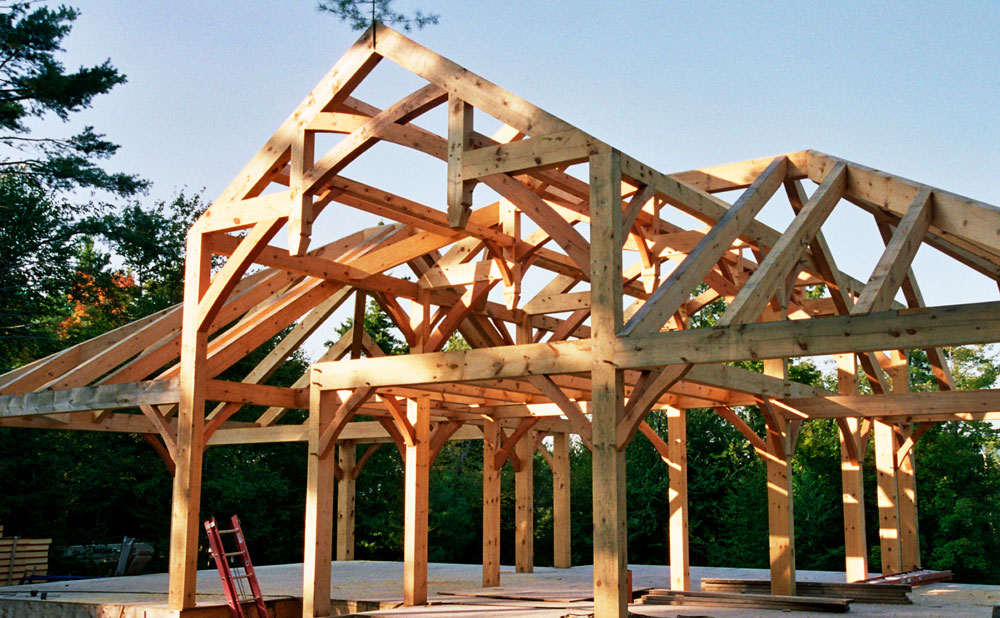

Каркас постройки.

Проектирование фахверковых домов часто предполагает большие просторные помещения и огромные окна. Остекление часто занимает большую часть наружных стен. Использование клееного бруса позволяет сократить размеры его сечения без снижения прочности. Благодаря небольшой массивности несущих элементов и достаточной площади остекления фахверковых домов, стены стали панорамными. В таких строениях рождается уникальный декор, в котором уличный сад составляет часть дизайна помещений дома.

Цена фахверкового дома под ключ не превышает стоимость каркасного строительства. Поэтому элитные панорамные стены стали доступны большинству. Благодаря технологии фахверковых домов эксклюзивные строения стали достоянием среднего класса. Настоящий дизайн, который преобразует фахверковые дома, видео позволяет увидеть все тонкости строительства.

Технология фахверковых домов

Сегодня технология строительства фахверковых домов переживает второй пик популярности. На основе данной технологии строят одно-, двух- и трёхэтажные дома. При этом сама технология применяется в изменённом и усовершенствованном виде.

Вместо цельных деревянных брёвен используется клееный и профилированный брус. Их дополнительно пропитывают антисептиками и антипиренами – для предупреждения гниения и усиления стойкости к возгоранию.

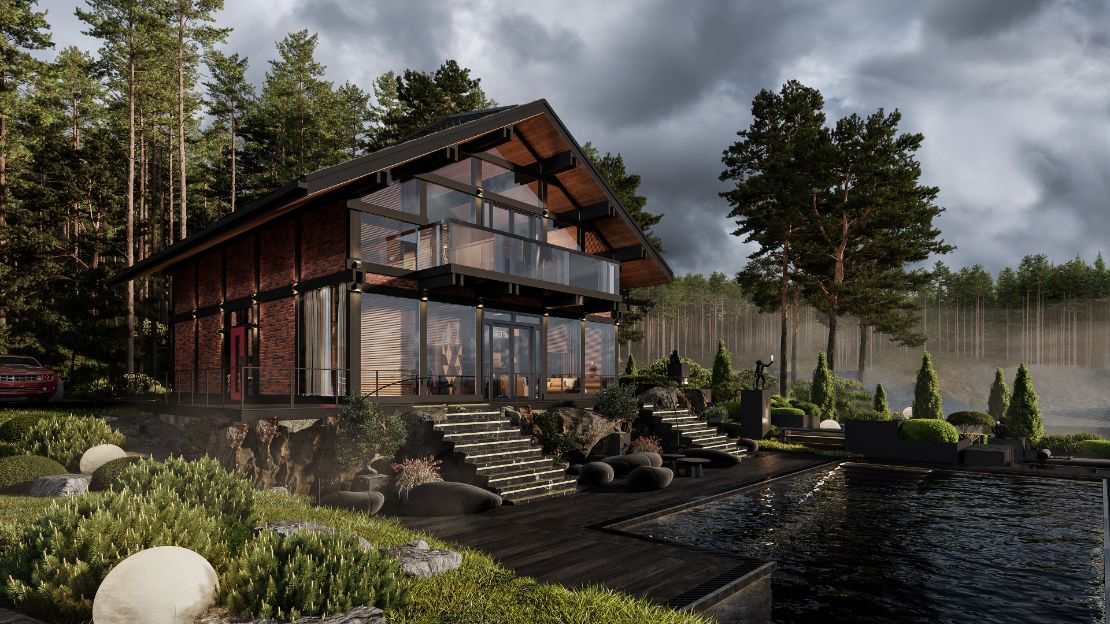

Панорамное остекление дома.

Промежутки между вертикальными опорами заполняют утеплителем, ставят многокамерные стеклопакеты. Энергоэффективное остекление фахверковых домов наряду с утеплением обеспечивает их теплоёмкость и снижение оплат энергоносителей в отопительный период.

Для того чтобы снаружи стены дома не были полностью прозрачны, используют поверхностное напыление на стёкла – ламинацию. Изнутри и снаружи такой дом выглядит просторным, сказочным дворцом.

Пошаговая технология фахверковых домов

1. Фундамент: УШП + его поверхностная гидроизоляция.
2. Каркас: нижняя обвязка, вертикальные колонны, верхняя обвязка, стропила. Одноэтажный фахверковый дом — стропила ставят поверх обвязки первого этажа. В двух- или трёхэтажном строительстве сооружается обвязка второго этажа, крепятся опоры, и после — вторая верхняя обвязка, стропила. Свес кровли предусматривается достаточно большим – до 1,5 м. Это защищает стены и деревянный каркас от намокания.
3. Кровля: традиционный выбор для каркасных домов, не тяжёлые металлические профилированные листы, гибкая кровля.
4. Заполнение ячеек: стеклопакет, кирпич, арболитовые блоки (лёгкий бетон с деревянной стружкой, щепой), пенобетон, глинобетон, многослойный пирог с утеплителем и стеновой обшивкой.

Особенности каркаса

Каркас современного фахверкового дома – не только несущая конструкция, но также декоративный элемент. Он делит стену на сегменты и придаёт внешнему виду строения чёткость и выразительность.

Двухэтажный каркасный дом.

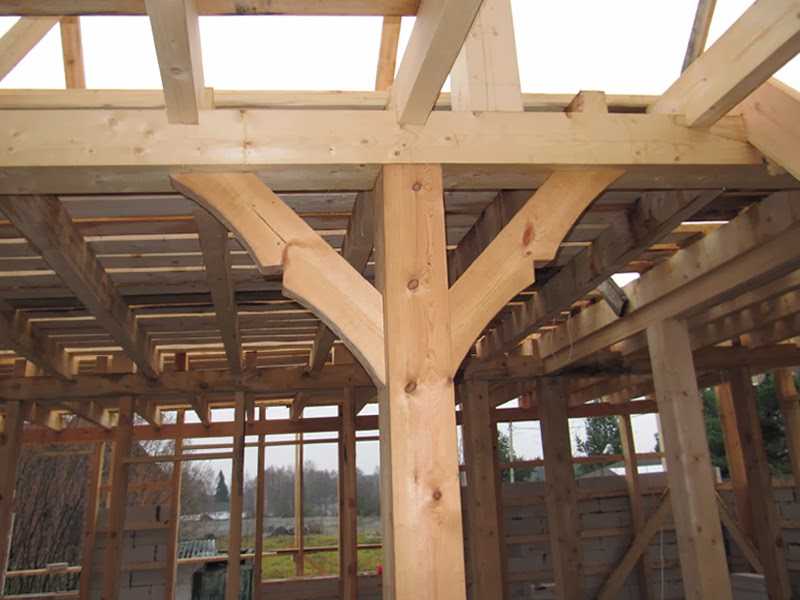

Каркас фахверкового дома состоит из вертикальных, горизонтальных, наклонных элементов. Вертикальные опоры выдерживают основные несущие нагрузки. Горизонтальные – распределяют давление вертикальных несущих элементов, делают его равномерным по всей площади стен дома. Наклонные – создают дополнительную прочность, укрепляют строение, делают его устойчивым для боковых нагрузок.

Каркасные элементы соединяются друг с другом с помощью металлических шпилек. Один из вариантов фахверкового строительства использует шпильки наряду с выемкой бруса в местах соединения – так называемый паз.

Эта система получила название Герренбальд. Она отличается от традиционного каркаса отсутствием укосин. Устойчивость каркаса обеспечивается точной выборкой дерева в местах соединения, в результате чего соседние элементы плотно прилегают друг с другу и дополнительно крепятся сквозными металлическими шпильками.

Постройка с плоской крышей.

Технология фахверковых домов не требует времени на усадку. Однако надо делать поправку на менталитет. Если строевой лес цельный и сухой – усадка не нужна. Она также не нужна клееному брусу. Если же брус цельный и свежий, сырой, необходимо прочное крепление каркаса (на металлические шпильки, гвозди, с выемкой пазов в местах соединений) и его выдержка, хотя бы несколько месяцев. Фахверковые дома под ключ можно заканчивать, когда проведено утепление стен каркаса и остаются отделочные работы.

Каркас укладывают на утеплённый фундамент. Идеальное сочетание – утеплённая шведская плита или УШП, которая обеспечивает одновременно прочность, жёсткость и изоляцию потерь тепла основания дома.

Интерьер фахверковых домов

Строительство фахверковых домов  завершается созданием внутреннего дизайна, который может быть любым. Традиционная классика, средневековый прованс или современный минимализм – любой стиль придётся к месту в настоящем европейском доме.

Часто в качестве интерьера внутренних помещений  используют современные направлении – минимализм, хай-тек, кирпичный стиль — не оштукатуренные стены. На территории России сохранило популярность натуральное дерево.

Фахверковые дома – строительство АТТИКА

Фахверковый современный дом – представляет собой экологичный дом с открытыми планировками жилых помещений и панорамным остеклением.

Деревянный дом, построенный по технологии фахверк – представляет собой современный экологичный дом, в конструкции которого гармонично сочетаются  дерево, камень и стекло.

Фахверковый дом предполагает создание экологичной жилой зоны с просторными и свободными открытыми планировками жилых помещений дома и панорамным панельным остеклением.

Широкие секции остекления стен делают архитектуру фахверкового дома особенной и запоминающейся и создает чувство близости к природе.

Технология строительства по технологии ФАХВЕРК

Технология строительства фахверкового дома немецкая и берет начало в XV веке. Фахверк (нем. Fachwerk) в переводе с немецкого — панельное сооружение, (Fach — панель, Werk — сооружение). Современное строительство деревянного дома по технологии фахверк предполагает конструирование домов из панелей, которые состоят из деревянных балок из клееного бруса и стеклянных секций. Заказав строительство деревянного фахверкового дома наши клиенты получат экологичный и современный дом Вашей мечты. При архитектурном проектировании немецкая технология фахверк предлагает огромные возможности планировать открытые жилые пространства деревянного дома, в соответствии с пожеланиями заказчика, что в свою очередь делает каждый архитектурный проект фахверкового дома уникальным и неповторимым.

Экологичность

Каркас фахверкового дома возводится из деревянных балок клееного бруса, которые изготовляются из карпатской ели.

Клееный брус и энергоэффективное панорамное остекление делают фахверковые дома наиболее экологичными по сравнению с другими технологиями строительства домов, таких как кирпич, сип-панели или газобетон.

Современный Фахверк

Фахверковые дома могут иметь различные особенности конструкции. Современный фахверковый дом представляет собой дом в котором деревянный каркас выполнен из массивных балок из клееного бруса, огромные панели остекления, панорамные окна и широкие подвесы кровли.

Огромные площади панорамного остекления в современном фахверковом доме создают невероятное ощущение света и близость к природе. Современные деревянные дома, которые построены по технологии фахверк, отличаются своей оригинальностью и уникальными архитектурными решениями.

Одновремено простота и удобство конструкции фахверка обеспечит Вам комфорт и уют.

Преимущества строительства дома по технологии ФАХВЕРК

СТИЛЬНЫЙ ВНЕШНИЙ ВИД

Современный фахверковый дом имеет оригинальную особенность — большие площади остекления дома, что придает фахверку уникальность интерьерных решений и стильный внешний вид фасада деревянного дома.

ПАНОРАМНОЕ ОСТЕКЛЕНИЕ

Возможности применения разных вариантов остекления дома. Надежность и жесткость конструкции фахверкового дома позволяет применять варианты сплошного остекления деревянного дома без ставки специальных рам.

ПРОСТОРНЫЕ ПЛАНИРОВКИ

Просторные жилые пространства. Возможность проектирования просторных планировок появляется благодаря конструкции в которой использованы деревянные балки из клеёного бруса, который способен перекрывать довольно большие пролёты.

ДОЛГОВЕЧНОСТЬ

Фахверковые дома долговечны. Так как современное панельное остекление и балки из клееного бруса являются долговечными строительными материалами, которые практически не подвержены старению.

СКОРОСТЬ ВОЗВЕДЕНИЯ

Фахверковые дома имеют лёгкие конструкции, что непосредственно уменьшает нагрузку на фундамент, и тем самым сокращает общее время строительства. Современный деревянный фахверковый дом может быть построен нашей компанией за 3-4 месяца.

Проекты деревянных домов по технологии ФАХВЕРК

Компания Аттика предлагает Вам подобрать понравившийся проект деревянного дома по технологии ФАХВЕРК на нашем сайте.

Выбрать проект дома Cмотреть галерею

Как построить фахверковый дом: технология фахверковых домов. Фахверковый дом

В процессе разработки индивидуального проекта или выбора готового важно учитывать, в первую очередь, климат местности, а также рельеф и особенности грунта на котором планируется строительство. Бывает, что возведение полноценного фундамента на участке невозможно по ряду причин, среди которых подтопление территории, наличие твердых пород и др. В таких случаях важно быть особенно внимательным при выборе проект дома или коттеджа. Проект фахверкового дома – отличный способ решить эту проблему.

Основные черты фахверкового стиля

Отличительной чертой фахверковых построек является наличие легкого несущего каркаса, выполненного, как правило, из деревянного бруса и брусьев. Сами стены выполняют только функцию забора:

1. Деревянный каркас, окрашенный в темные оттенки корицы.
2. Балконы сделаны из того же бруса, что и сам каркас.
3. Второй этаж нависает над первым
4. Наличие мансарды

Преимущества современного фахверка

Экономия – одно из основных преимуществ такого дома или коттеджа. Деньги на строительство фундамента и покупку деревянного бруса по сравнению с затратами, связанными со строительством дома из бревна или профилированного бруса. Технология строительства фахверковых домов позволяет выполнить монтаж каркаса, стен и крыши в кратчайшие сроки. И самое главное — этот стиль очень красивый!

При выборе проекта фахверка важно обращаться к высококвалифицированным специалистам, имеющим опыт строительства подобных домов. Это связано с большим количеством сложных расчетов и сложностью процесса проектирования. В данном каталоге готовых проектов представлен большой выбор готовых фахверковых домов и коттеджей различных конструкций по низким ценам!

Срок службы фахверковых домов составляет от 500 лет. Это чрезвычайно надежная и долговечная технология. Другие преимущества здания:

фахверковые дома под ключ собираются профессионалами за считанные месяцы;

Технология позволяет делать оконные проемы высотой в целый этаж. Если вы решились на это решение, в доме обязательно должна быть оборудована система «теплый пол». Стеклопакеты следует выбирать энергосберегающие, не менее чем с двумя стеклами;

Фахверковые дома с фото есть на нашем сайте. Особенность метода в том, что стены в таких коттеджах не являются несущими, являются ограждающими элементами и легко поддаются демонтажу;

Можно создать самые просторные помещения без каких-либо опорных балок и перегородок;

Клееный брус, из которого собирается каркас, является достаточно дорогим материалом. Но затраты более чем покрываются. Вам не придется делать сложный, тяжелый фундамент за счет того, что конструкция будет очень легкой;

Главный плюс — экологичность. Фахверковые дома, проекты и цены которые вы можете изучить на сайте абсолютно безопасны. Никакой радиации, выделения вредных веществ и т. д. В таком доме дети будут расти здоровыми.

Клееный брус – это материал, который поддается не только тщательной сушке, но и обработке на специальном оборудовании. Дома из дерева дают максимальную усадку 1% за счет того, что при производстве поддерживается влажность на уровне 10%. Коттеджи из обработанного бруса трудно воспламеняются, устойчивы к осадкам, а главное, не гниют и не поедаются насекомыми.

Как построить фахверковый дом?

Конечно, чтобы строить фахверковые дома — проекты и цены нужно внимательно изучать. Основой конструкции является каркас. Скрепление бруса между собой осуществляется по принципу шип на шип (на скрытый шип, врубки и т. д.), при этом в стандартных технологиях используются металлические крепления, что значительно сокращает срок службы.

Раньше фахверковые дома нужно было обновлять каждые 40 лет, теперь этот срок «увеличен» более чем в 2 раза – до 100 лет. Максимальный срок строительства – шесть месяцев. Строительство дома занимает так мало времени благодаря тому, что используются легкие фундаменты.

Опорный каркас для отделочных работ ах не закрывается, поэтому у жильцов возникает ощущение максимального единения с природой. Если стены еще и стеклянные, то это ощущение усиливается в разы. Как правило, ударопрочное стекло со специальной защитной пленкой. Это защитит ваш дом от мошенников, а также вас от случайных травм, которые можно получить, если разбить обычное стекло. Кроме того, наружное стекло лучше оснастить зеркальной пленкой. Так вы сможете видеть весь мир вокруг себя, но при этом чувствовать себя в безопасности, ведь никто посторонний не увидит, что происходит в доме.

Посмотреть фахверковые дома с фото можно на нашем сайте.

1.432.2-17.3 00 ПЗ Пояснительная записка
1.432.2-17.3 01 Узлы 1 и 2. Крепление опорных консолей к угловой стойке фахверка
1.432.2-17.3 02 Узлы 3 и 4. Крепление опорных консолей к двухтавровым колоннам

Фахверковое строительство было особенно популярно примерно в 16 веке, в Западной Европе. Одной из отличительных характеристик данного типа коттеджей является наличие каркаса дома с ячеистой текстурой, благодаря чему здание приобретает привлекательный внешний вид и индивидуальность. Проекты фахверковых домов имеют разную площадь, этажность и форму здания, за счет чего можно строить как большие, так и большие коттеджи.

Фахверковый дом проект

За счет легкости конструкции снижается нагрузка на грунт, вследствие чего можно использовать более мелкозаглубленный и экономичный фундамент. Отличная теплоизоляция обеспечивает комфорт проживания при любых температурных колебаниях.

Кроме того, следует отметить, что почти все, построенные в фахверковом стиле, оборудованы системой «теплый пол», что позволяет получить максимально благоприятные климатические условия проживания в холодное зимнее время. В процессе изготовления фахверковых конструкций также используется высокотехнологичное оборудование, что существенно влияет на скорость возведения дома – как правило, строительство занимает не более двух недель.

В общую стоимость строительных работ входит цена на проектирование жилого помещения, устройство фундамента, устройство конструкции дома и выполнение шлифовальных и малярных работ, устройство канализации, устройство наружных стен и внутренних перегородок, устройство кровли с парилкой и гидроизоляция, устройство полов и потолков, стекольные, столярные и другие виды работ.

Основной особенностью конструкций таких домов является каркас из прямых и наклонных под разными углами деревянных балок. Эти балки в обшивке коттеджа находятся не под обшивкой, а на виду.

Оригинальный фахверковый дом

Если в обычных домах нагрузка на фундамент создается всей конструкцией здания, то в фахверковых коттеджах основная нагрузка создается деревянными каркасными постройками, а на стены приходится полностью отсутствует. Данная технология строительства имеет множество преимуществ:

1. Каркас фахверковых домов довольно легкий, поэтому нет необходимости возводить мощный и дорогой фундамент.
2. Строительство каркаса осуществляется в кратчайшие сроки.
3. Межстенное пространство можно заполнить любым утеплителем, благодаря чему готовый дом станет еще теплее и уютнее.
4. Благодаря использованию каркасной системы есть возможность воплотить в жизнь самые неожиданные архитектурные решения.

Читайте также

Проекты домов из стекла и бетона

Прочность каркаса получается за счет применения треугольников жесткости, которые получаются путем скрещивания прямоугольных каркасов с балками, расположенными по диагонали. Соединения деталей каркаса достаточно прочные и надежные.

Учитывая, что нагрузка на стены практически отсутствует, архитекторы создают действительно уникальные и красивые проекты фахверковых домов, возводя и убирая стены именно там, где этого требует проектный план.

Другой фахверковый дом

Все деревянные конструкции дома пропитаны специальными растворами, что позволяет надежно защитить здание от гниения, воздействия атмосферных осадков, возможности возгорания, поражения насекомыми.

В зависимости от выбранного проекта клетки каркаса подлежат остеклению, а в некоторых случаях и обшивке всеми видами строительных материалов, содержащих теплоизоляционный слой. Благодаря проведению определенных отделочных работ готовое строение может быть выполнено в строгом или достаточно элегантном стиле – в зависимости от предпочтений будущего владельца коттеджа. Участки рамы, которые не были застеклены, можно задекорировать любыми другими подходящими способами. Остекление может производиться с помощью «глухих» стеклопакетов или окон с откидывающейся фрамугой, которые можно монтировать непосредственно в

проекты и отличия, плюсы и минусы самодельных работ

Каркасные фахверковые дома строились крестьянами в центральной и северной части Европы в X-XI веках. Конструкция представляет собой стальной или деревянный каркас, образованный системой горизонтальных и вертикальных стержней. Промежутки между элементами каркаса фахверкового дома закладывали саманом, кирпичом, камнями. Конструктивные детали дома были видны с лицевой стороны, а о внутренней конструкции здания судили по торцам балок.

Содержание

1. История технологии фахверковых домов
2. Отличия современного фахверкового дома от классического
3. Достоинства и недостатки
4. Способы сборки дома по фахверковой технологии
5. Метод длинного столба
6. Короткий столбовой метод
7. Особенности устройства фахверковых домов своими руками

История технологии фахверковых домов

Строительные технологии были приняты и переосмыслены римлянами на завоеванных ими территориях галлов и франков. С тех пор стали строить деревянный каркас, щели закладывали камнями на известковом растворе. Они намеренно выделили вертикальные бруски, подкосы и ригели в районе наружной стены. В результате остался каркас натурального цвета темного дерева, а кладку покрасили белой известью.

Несущий каркас был сделан из дерева, так как вокруг рос лес и были залежи глины. Недостаток ощущался по отношению к строительному камню, поэтому стоил дорого. В Саксонии и на юге Англии строители соревновались в создании внешнего рисунка на поверхности стен.

Постепенно технология находит применение в городах Нидерландов, Моравии, Пруссии, Чехии, Франции. Состоятельные домовладельцы выкладывали каркасное пространство резными плитами из дерева. Метод строительства назывался стоечно-балочным, а любые конструкции из вертикальных и горизонтальных элементов – фахверковыми.

Усовершенствована технология, стали использоваться кирпичные и каменные опоры для столбов, чтобы избежать гниения от почвенной влаги. Балки, перекладины и подкосы имеют прямоугольное сечение, что привело к упрочнению стыков. Отличительной чертой стиля является декоративность фасада и других стен.

Сочетание темных элементов и светлой заливки придает зданию праздничный вид.

В Англии каркасные стойки располагались вертикально, а швейцарцы и немцы располагали их по углам. Сочетание навыков специалистов разных стран позволило разнообразить фасады зданий, найти новые технологии.

Отличия современного фахверкового дома от классического

Популярным заполнителем прошлых лет был саман — глина с стеблями тростника или соломой. Чтобы материал не выпадал из стены, под него вплетали основу из веток, затем вставляли в выбранные пазы на поверхности элементов каркаса. Глина подсохла, появились трещины, их заполнили смесью ваты и извести. Современные способы герметизации фахверкового дома предполагают использование шпаклевки.

Современный и старый стиль различаются в деталях:

• Поверхность самана обработана слоем извести вровень со стойками и окрашена. В современных условиях для наружных фасадных работ используют шпаклевку на цементной основе, а краску берут акриловую с модификаторами. Вместо глиняного самана выполняется простая или фигурная кладка.
• Раньше на фасаде предусматривались выступы, но увеличение площади жилья было незначительным. Такая конструкция позволяла защитить деревянный каркас от стекающей с крыши влаги. Она упала на землю возле дома или на отмостку. Современные методы позволяют устроить организованный водоотвод с крыши, при этом выступы на фасаде перешли в разряд небольших балконов, эркеров.
• В старину кирпич крепился к элементам каркаса с помощью треугольной планки, которая затем крепилась к поверхности каркаса. В финальном кирпиче был сделан образец для обрешетки. В современном каркасе для таких целей устанавливаются стальные анкеры, а усиление рядов выполняется через каждые 3 – 4 ряда.

Современные методы строительства домов сохранили фахверковый каркас, но расширили перечень наполнителей. Пространство между стойками, балками и подкосами выложено пеноблоком, газоблоком, кирпичом с использованием инновационных строительных материалов. Для каркаса вместо дерева стали использовать металл.

Каркасно-каркасное строительство позволяет возводить надежные конструкции со стабильными характеристиками, при этом сроки строительства сокращаются. Способ признан экономичным, так как затраты на древесину и затраты на закупку материалов сведены к минимуму.

Преимущества фахверковой технологии:

• ощутимая энергоэффективность фахверкового дома, при этом потребление тепла снижается, а энергия расходуется рационально;
• комфортный климат внутри фахверкового дома, натуральные материалы способны регулировать влажность и температуру в помещениях;
• долгий срок службы здания, благодаря продуманной конструктивной части;
• низкая стоимость затрат на нужды строительства в период эксплуатации;
• ремонту подлежат все части дома, каркас почти не дает усадки;
• нет сложностей в разводке коммуникаций.

Многие фахверковые дома простояли в Германии более 200 лет при условии правильной эксплуатации. Элегантные здания выделяются на фоне остальных зданий и выглядят привлекательно. Разработаны способы приспособления фахверкового дома к различным климатическим условиям. Плюс в том, что здание средних размеров можно построить за 3 месяца.

К недостаткам можно отнести подверженность древесины плесени, грибку, короеду и необходимость обработки специальными средствами для увеличения срока службы. Каркас из природного материала может загореться, поэтому необходимо пропитать элементы огнетушащими средствами. Лечение регулярно повторяют во время операции. Здание требует теплоизоляционного слоя и системы принудительной вентиляции.

Способы сборки дома по фахверковой технологии

Фундамент сделан мелкозаглубленный, так как каркас дома легкий и жесткий. Размеры опорного основания выбирают с учетом особенностей грунта в регионе, с учетом высоты грунтовой жидкости и отметки промерзания земли. Основание гидроизолировано от влаги и утеплено пенопластом.

Стойки каркаса крепятся к фундаменту анкерными болтами. Традиционные бревна и столбы заменены высокотехнологичным полированным и клееным брусом. Элементы конструкции соединяются шипами, дюбелями. Многие проекты включают в себя стальные уголки и П-образные крепления для фиксации.

Фахверковый дом обустраивают следующими способами:

• Заливки между столбами и балками не несут никакой нагрузки, поэтому возможностей для перепланировки много. Закладка выполняется различными материалами, чаще используются ячеистые блоки, цементно-стружечные панели.
• С фасада каркас дома не закрыт, а используется как архитектурная деталь. Внутренние поверхности отделываются любым способом без ограничений в соответствии с дизайнерским решением.
• Современные решения по заделке пространственных зазоров рамы ориентированы на стеклянные стены, когда прозрачное заполнение составляет около 60% площади стены. Такие варианты строятся в южных регионах, используются энергосберегающие стекла и многокамерные стеклопакеты.

Крыша выполнена с большими свесами, двухскатная. Конструкцией не предусмотрена организация мансарды или мансарды. Материал покрытия – мягкая кровля или металлочерепица, оцинкованный металл.

Длинностоечный метод

Здания, возведенные таким способом, предусматривают выступающие ступени со всех сторон дома, начиная со второго уровня. Контрфорсы устраивают одновременно с устройством перекрытий между этажами. Прогоны перекрытия укладывают на стены нижнего яруса так, чтобы их края выступали за линию вертикальных ограждений на величину поперечного сечения.

На концах укладывается несущая балка, служащая опорой для стоек и раскосов стены следующего верхнего уровня. Контрфорсные ступени часто делались только со стороны переднего и заднего фронтонов в целях экономии материалов и ускорения строительства.

Фахверковый дом подвержен осадкам только с этих сторон, так как они самые высокие. В одноэтажных или двухэтажных постройках нет необходимости проектировать выступающие элементы в боковых частях дома. Такие поверхности невысокие и надежно защищены карнизом крыши.

Балки и ригели перекрытия располагают только в продольном направлении так, чтобы они выступали со стороны фронтона. Балки скрепляются скобами и шпильками, а полученный рычаг держится еще и за счет веса груза от внутренних стен.

В узких домах допускается поперечное расположение прогонов, при этом концы балок не выступают за линию боковой стены. Передний и задний контрфорсы образуются путем удлинения межэтажной обвязки на необходимое расстояние.

Конструкцию усиливают, если необходимо оголить концы балок, а укладывают их редко. В этом случае используются угловые опоры снизу выступающих концов. Выступы по бокам и фронтонам конструкции выполнены за счет удлинения концов балок на передней и задней линиях, а по бокам размещены обвязочные элементы.

Метод коротких стоек

Способ предусматривает образование выступающих элементов в разных частях здания и на любых этажах, благодаря идеальной структуре пола между уровнями. Старым методом длинных столбов стены верхних ярусов раздвигать в стороны сложно, поэтому строители перешли на более изощренный метод.

В частности, это касается зданий на перекрестках, когда окна соседних сторон дома смотрели на пересекающиеся улицы. Эти поверхности были подвержены осадкам, и уступы пола были необходимы для отвода воды от конструктивных элементов каркаса.

В таких постройках две задние стены были без контрфорсов, а передние имели ступени, хотя площадь уступов не позволяла сделать на них балкон или эркер. Балки перекрытия выдвигались только вперед и на их концах имелась опорная балка для установки стоек.

Сбоку вытягивался связной стержень и на его поверхности формировался каркас верхней стены. Балки не выступали с тыльной стороны здания, как и с другой стороны, не выходящей на главную улицу.

Особенности конструкции фахверковых домов своими руками

Возведение каркаса – трудоемкая процедура. Перед началом строительства требуется проект, учитывающий все нюансы для конкретной постройки. Огрехи приведут к перекосу дома, выпадению наполнителей, осадку в грунте.

Алгоритм действий:

• Выбор лучше сделать на монолитном ленточном фундаменте, при этом ширина ленты не должна быть более 50 см, так как больших нагрузок не предусматривается.
• Для несущих элементов лучше брать клееный брус, можно заменить полностью сухим пиломатериалом сечением 150 х 150 мм.
• Нижняя обвязка укладывается на фундамент по гидроизоляционному слою, брус крепится анодированными анкерами, а деревянные элементы соединяются методом «паз-шип».
• Соединения, подвергающиеся статическим или динамическим нагрузкам, дополнительно закрепляют металлическими пластинами или уголками, иногда применяют сквозные шпильки.
• Увеличена глубина каркасных рам в районе планируемой установки глухих стен для размещения слоя утеплителя.
• Внутренние перегородки устраивают из брусков меньшего сечения, берут элементы 50 х 40 или 50 х 60 мм, крепят к потолку анкерами, скобами.
