Строение крыши частного дома: Устройство крыши частного дома: схемы, элементы, конструкция

названия частей, конструктивное строение кровли, из каких элементов состоит

Содержание:

Конструктивные особенности крыши
Названия элементов и частей кровли
Геометрия строения крыши
Стропильная система
Обрешетка крыши
Назначение и необходимость элементов конструкции

Одним из этапов проектирования дома является определение конструкции крыши и вида кровельного покрытия. Большое значение при этом имеет дизайн строения, его назначение и конструктивные особенности. Однако наличие того или иного элемента кровли, материал для его изготовления и вид крыши зависит от множества других факторов.

В частности, речь идет о климатических условиях, географическом положении и степени капитальности. К примеру, крыша бани или хозяйственной постройки имеет конструкцию, отличную от крыши дома. Для частного застройщика очень важно знать, из каких элементов состоит крыша, какие виды кровли подойдут именно в его случае.

В целом крыша состоит из следующих частей:

• Стропильный каркас.
• Обрешетка.
• Защитная часть или кровля.
• Дополнительные горизонтально расположенные части: конек, ендова или разжелобок.
• Наклонные поверхности: скаты и ребра.
• Водосточные желоба по нижнему краю скатов для отвода талых и дождевых вод.

Конструктивные особенности крыши

Перед началом строительства крыши необходимо тщательно изучить строение крыши и непосредственно кровли. Ни одно цивилизованное строение невозможно представить без верхнего перекрытия, которое может быть двух видов:

• Потолочное или чердачное перекрытие защищает строение от потерь тепла.
• Крыша защищает весь дом от различных природных явлений, таких как ветер, солнце и осадки.

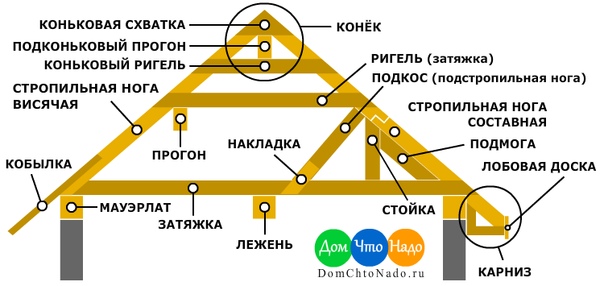

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

• Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
• Ребра – выступающие углы в местах пересечения скатов.
• Ендова – внутренний угол, также образующийся при пересечении скатов.
• Спуск – нижняя часть ската.
• Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
• Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
• Фронтальный свес – часть ската, выступающая за фронтон.
• Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.

Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Геометрия строения крыши

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

• Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
• Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
• Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
• Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
• Мансардная крыша является разновидностью двускатной конструкции.
• Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
• Коническая крыша лучше всего смотрится над зданиями круглой формы.
• Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.

Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

Стропильная система

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Основанием крыши любого типа служит стропильная система, для изготовления которой в большинстве случаев используют доски или деревянные бруски.

Опорой для стропилин служит мауэрлат, для его изготовления необходимо брать брус сечением 10*10 см или бревно, стесав перед укладкой его нижнюю часть. В домах из бруса или бревен в качестве этого элемента используется верхний венец коробки дома. Мауэрлат предназначен для распределения нагрузки на несущие стены дома.

Рассчитывать сечение стропильных ног нужно очень внимательно с учетом нескольких критериев:

• Нагрузка от кровли и снежной массы.
• Расстояние между стропилинами.
• Параметры пролета.
• Угол наклона скатов.

Выделяют два вида стропильной системы: висячая и наслонная. В первом случае стропильные ноги опираются на наружные стены здания, второй вид подразумевает установку дополнительных опор на внутренних несущих стенах, перегородках или колоннах.

Обрешетка крыши

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.

Изготовление обрешетки необходимо выполнять по следующим правилам:

• Все элементы должны быть надежно зафиксированы на стропильном каркасе.
• Соединение элементов над стропилинами располагают в шахматном порядке.
• Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
• На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
• Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.

Устройство крыши частного дома: виды, конструкции, кровельные материалы

Крыша первой встречает осадки и защищает нас от палящего зноя. Она же во многом определяет внешний вид здания, являясь не только функциональным, но и декоративным архитектурным элементом. В этой статье мы расскажем о различных ее видах и конструкциях, о кровельных материалах используемых в Крыму. Завершит обзор ряд практических рекомендаций, на основе которых вы сможете выбрать идеальную крышу для вашего будущего дома.

СОДЕРЖАНИЕ

Для начала давайте рассмотрим существующие крыши, применяемые в частном домостроении. Условно их можно разделить на три категории: специальные, скатные и плоские. Специальные виды крыш для частного дома представляют собой сложносоставные конструкции: купольные, конические, башенные, многоуровневые, разнонаклонные и т.д. Они могут иметь ярко выраженную утилитарную или этническую направленность. Могут выступать средством выражения уникальной, оригинальной задумки архитектора. По причине высокой стоимости специальный вид в частном домостроении используется редко. Основная сфера применения это культурные и коммерческие объекты.

Например, купольные и конические можно встретить при строительстве храмов, музеев, мечетей, административных зданий. Иногда их применяют в коммерческих сооружениях, спроектированных в классическом стиле. Например: в гостиницах и отелях, в сооружениях ориентированных на развлекательную, санаторно-курортную деятельность. Специальные чаще всего делают комбинированными, сочетая между собой разные виды. Скатные и плоские мы рассмотрим более подробно. Так как именно они представляют наш основной интерес и являются целью написания статьи.

Скатная – такой вид крыши, у которой одна или несколько плоскостей – скатов, наклонены к условной горизонтальной плоскости под определенным углом. Скатные перекрытия бывают простыми и сложными. Форма зависит от вида (двускатная, вальмовая, многощипцовая и пр.), угла наклона, замысла архитектора. Простые состоят из одного, максимум двух прямых скатов. Сложные из четырех и более, могут иметь криволинейную поверхность.

Конструкция скатной крыши представляет собой деревянный или металлический каркас, называемый – стропильной системой. Каждый элемент стропильной системы имеет собственное название и функцию. Например, наклонные балки называются – стропильной ногой, вертикальные несущие элементы – стойкой, диагонали – подкос, центральные горизонтальные балки – лежень, боковые – мауэрлат и т. д.

Несущие конструкции

Наслонные стропила, иначе стропильные фермы. По ним устраивают обрешетку, которая является основанием для кровли. Все скаты сходятся в точке (вершине) называемую коньком. Угол, выступающий при пересечении двух скатов называют наносным ребром. А западающий угол (развернутый вовнутрь) это ендова. Нижняя часть ската – спуск, а его нижняя кромка это обрез

Скатная крыша состоит из описанного выше каркаса и утепленного чердачного перекрытия. Перекрытие устраивают из деревянных балок, металлических ферм, железобетонных плит, сборных керамических или деревянных элементов, бетонного монолита и т.д. Для того чтобы она была не только эстетически привлекательной, но и выполняла свою основную функцию, крышу необходимо утеплять. А чтобы она служила многие годы в конструкции должна быть предусмотрена паро-гидроизоляция и полноценная система вентиляции чердачного пространства. Кровель для покрытия скатных крыш на рынке очень много. Дальше в статье мы рассмотрим основные, наиболее популярные виды.

Плоская крыша в малоэтажном строительстве появилась недавно. И чем южнее, тем она более востребована. Мода на плоские перекрытия в малоэтажных постройках пришла к нам с запада. Там уже давно оценили удобство и эстетику такого вида перекрытия. У нас плоские крыши применялись только в многоэтажных и промышленных зданиях. Они часто протекали и были холодными. Чем и заслужили плохую славу у населения. Именно поэтому, до сих пор идут жаркие споры о качестве и целесообразности применения плоских кровель.

Современная конструкция плоской крыши исключает возможности протечек. Она способна выдерживать высокие избыточные нагрузки. А благодаря новым строительным материалам может быть теплее классической скатной. С архитектурной точки зрения использование плоского перекрытия расширяет рамки возможного. Позволяет создавать уникальные ультрасовременные здания. Конструкция бывает двух типов: монолитная, сборно-монолитная, балочная. Монолитная или сборно-монолитная конструкция представляет собой плиту перекрытия, утепленную и гидроизолированную от внешней среды. Само перекрытие может изготавливаться из железобетонного монолита или пустотелых заводских ж/б плит. Иногда вместо бетонных плит используют керамические или газобетонные блоки, которые укладывают на специальные металлические или деревянные балки. Такие перекрытия считаются достаточно жесткими и могут быть использованы для устройства эксплуатируемых террас.

Еще один вид это балочное перекрытие. Представляет собой деревянный или металлический каркас заполненный утеплителем. В качестве утеплителя, как правило, применяют минеральную вату 150-200 мм. Такое перекрытие подшивается снаружи и внутри плитами ОСБ, может укладываться на профлист или специальные панели. Сверху укрывается паронепроницаемыми мембранами или металлическими листами. Конструкция «пирога» плоской балочной кровли может быть разной, как и используемые в ней материалы. Подробнее о покрытиях для плоских кровель мы поговорим ниже.

Для справки

Любая плоская крыша должна иметь уклон и систему сбора-отвода дождевой и талой воды. Система может быть скрытой (проходит внутри перекрытия и толще ограждающих конструкций) и привычной открытой, когда водостоки крепятся к фасаду

Угол наклона крыши выбирают не только по ее эстетике, но в первую очередь по способности противостоять ветровой и снежной нагрузке, быстро отводить осадки. В северных широтах угол скатов под коньком делают достаточно острым. При сильных дождях вода на такой кровле не успевает накапливаться и стекает с нее сплошным потоком. А при затяжных зимах, большом количестве осадков и отсутствие ветров «острая крыша» препятствует чрезмерному снегонакоплению. Под действием силы тяжести и собственного веса снег скатывается по свесам на землю. Чтобы воспрепятствовать снегопаду, приостановить сползание больших снежных объемов при таянии, применяют снегозадержатели. Угол наклона скатов зависит от вида кровельного материала и региона.

Односкатная крыша представляет собой самое доступное решение. Конструкция простая и надежная, стоимость изготовления низкая. К сожалению, у многих людей образ здания с одним скатом ассоциируется с хозяйственными постройками, сараями и гаражами. Поэтому в частном домостроении такой вид не прижился. В России считается, что один скат это дешево и не эстетично. Но западные такую конструкцию любят и часто используют в современных архитектурных решениях. Она особенно актуальна в южных странах. Может состоять из нескольких независимых элементов, быть каскадной, служить навесом над террасой.

Двускатная крыша – классический и наиболее популярный вариант в нашей стране. Попросите ребенка нарисовать домик, и он обязательно изобразит его с двумя скатами. Между собой такой тип отличаются углом наклона и длиной ската. Например, в скандинавских странах можно часто увидеть 2-скатную крышу в форме треугольника, опущенного до земли. Раньше это было обусловлено климатическими условиями, сейчас так делают в основном ради эстетики и стиля. Встречаются варианты и с максимально развернутым (да 20 градусов) углом. Их используют для одноэтажных зданий большой площади в районах с умеренным количеством годовых осадков.

Многоскатная вальмовая крыша имеет несколько вариантов исполнения: классическая, шатровая, полувальмовая, ломаная. Основная особенность вальмового типа это наличие четырех скатов. Самой простой конструкцией можно считать шатровый тип. Отличается сравнительно простой конструктивной схемой, отсутствием конька и равной протяженностью свесов. У шатровой крыши все свесы сходятся (как у шатра) в одной точке. Классическая вальма имеет четыре свеса на одной высоте. В ее конструкции используется балка-конек, к которой примыкают боковые и фронтальные скаты. Боковые скаты имеют ширину (в верхней точке) равную длине конька, а фронтальные сходятся к коньку острым углом.

Полувальмовая крыша отличается разной высотой фронтальных и боковых свесов. Во фронтонах строений с полувальмой размещают окна. Зачастую чердачное пространство делают эксплуатируемым. Самую сложную конструкцию имеет ломаная вальма. Скаты такой кровли имеют дополнительный излом, что позволяет использовать подкрышное пространство с максимальной эффективностью. Вальма – интересное, но дорогостоящее решение. Конструкция вальмовой крыши подразумевает большое количество сопряжений и узлов. Поэтому изготовление вальмы стоит доверить профессионалам, специализирующихся на сложных кровельных конструкциях и их конфигурациях.

Многощипцовая крыша представляет собой сложносоставную конструкцию из нескольких скатов и фронтонов. Отличительная черта – наличие внутренних углов-сопряжений – ендов. Многощипцовый вариант смотрится эффектно, но является затратным и ресурсоемким. Обычно такой тип кровли проектируется для зданий со сложной геометрией. Там, где это оправдано с архитектурной и функциональной точек зрения. Поэтому многощипцовая крыша более популярна в строительстве коттеджей и коммерческих зданий. Они выделяются на общем фоне. Добавляют зданию обособленность подчеркивая его статус.

Мансардная крыша может иметь любую конфигурацию: односкатную или многоскатную. Быть с фронтонами или без них. Выбор подходящей кровли для мансардного этажа зависит от личных предпочтений и целесообразности. Самые популярные виды для устройства мансардного этажа это: полувальмовая, ломаная вальмовая, и мнощипцовая крыша. Популярность именно этих видов объясняется очень просто: максимально эффективное использование подкрышного пространства. А точнее, увеличение высоты в месте стыка стены и свеса за счет создания дополнительных фронтонов или излома плоскости свеса. Конструкция мансарды требует более тщательную паро и гидроизоляцию, вентиляцию и утепление. Схема устройства аналогична всем выше перечисленным видам.

В прошлом, кровельные материалы для строительства частных домов не отличались особым разнообразием. Керамическая черепица и шифер это то, что было в распоряжении домостроителей. Сегодня выбор кровли разнообразен. Но всех их можно разделить на две категории: натуральные и искусственные. Натуральных кровельных материалов на современном рынке довольно много, в основном это керамика, сланцы, металл, фибро и песчано-цементные составы. К искусственным относятся мягкие кровли на основе битумов, шиферы и рулонные мембраны. Дальше в нашей статье мы подробно рассмотрим все перечисленные виды. Сравним их характеристики, плюсы и минусы. Коснемся экологических параметров и вопроса долговечности.

Керамическая черепица натуральный экологически чистый материал. Основной компонент для ее изготовления обожженная глина. Керамика стойко переносит температурные перепады, не разрушается со временем, не выделяет вредных веществ, обладает аристократичным внешним видом. Современная керамическая черепица представлена широким ассортиментом, имеет разные профиля и размеры. Классификация профиля черепицы основана на ее историческом происхождении: немецкая, голландская, средиземноморская, польская и др. Цвет черепицы зависит от производителя, исходного сырья, партии, типа обжига. Обычно это оттенки красного, терракотового, и коричневого цветов. Керамическую черепицу принято подразделять на два вида: ангоб и глазурь. Ангобированная черепица – черепица, на которую непосредственно перед обжигом нанесен дополнительный слой жидкой глины. Благодаря процессу ангобирования производители получают гладкую поверхность и равномерно распределенный цвет или оттенок черепицы. Глазурированная черепица изготавливается в два этапа: обжиг и нанесение глазури. Современная черепичная глазурь состоит из множества компонентов. В ее состав обычно включают: кварц, известь, соду, серу, калий и др. Керамическая черепица с глазурью имеет стеклянный, светящийся эффект. Такая черепица выглядит и стоит дорого.

Песчано-цементная черепица является разновидностью натуральных штучных черепиц. Имеет шершавую поверхность. Толщину около 30 мм. Ее производят из смеси цемента, песка, извести, и гипса. В раствор добавляют минеральные пигменты для приобретения черепицей нужного цвета. Сверху заготовку покрывают акриловой краской и сушат в печи. Профиль и размеры цементно-песчаной черепицы схожи с керамической. Но ее ассортимент в силу технических ограничений не большой. К достоинствам можно отнести цену. Обладая всеми преимуществами «классики» она значительно дешевле. Из недостатков стоит отметить большой вес, впитывание влаги, ограниченную палитру цветов.

Другое название сланцевой кровли – натуральный шифер. Черепица изготавливается из слоистой горной породы – сланца. Состоит из мелких зерен глинистых минералов. Относится к типу штучных кровельных покрытий. В прошлом была очень популярна в некоторых странах, но сегодня используется редко. Сланцевая кровля прочный, надежный, долговечный и дорогой природный материал. Естественный цвет сланца зависит от места добычи. Бывает зеленым, серым, черным, реже красным. Сланец имеет красивую текстуру с прожилками и вкраплениями. Кровля из сланца смотрится очень самобытно и изящно. Конструкция стропильной системы для сланцевой кровли отличается гнутыми бионическими и остроконечными формами. Крыша обычно имеет вальмовый или мнощипцовый тип. В России сланец добывают на Урале, Кавказе, и в Крыму.

Асбестоцементный шифер всем нам хорошо знаком с детства. Это самое дешевое и доступное покрытие. Обладает высокой прочностью, долговечностью, не горит, ни издает шумов. Шифер хрупкий на излом, тяжелый (вес 1м² составляет 10-15 кг). Современный шифер бывает волнистым и плоским, имеет широкую цветовую гамму. Россия является мировым лидером по производству хризолитового асбеста. В ряде стран основной компонент шифера асбест (хризотиловый, амфиболовый, крокидолитовый и др.) признан опасным канцерогеном, что подтверждается данными МАИР. Статистика о вреде асбеста полученная Всемирной организацией здравоохранения связана в основном с добычей минерала на рудниках.

Существует мнение, что запрещение асбеста в некоторых странах связано с недобросовестной конкуренцией производителей. Так, например большинство современных материалов на основе синтетических смол и битумов тоже не являются эталоном безопасности. Но против них не ведется такой огульной компании по дискредитации. Справедливости ради отметим тот факт, что вредным считается не само вещество, а его волокна. Подобно волокнам каменной минеральной ваты, волокна асбеста проникая в дыхательные пути и легкие способны вызывать хронические заболевания. Это связано с тем, что попадая в организм волокна из него уже не выводятся. Использовать шифер или нет, каждый решает сам. Но стоит признать, популярность шифера в нашей стране с каждым годом снижается.

Фиброцементная черепица является современным аналогом традиционному шиферу. Вместо связующих волокон из асбеста в ней применяют органическую целлюлозу с минеральными наполнителями. Фиброцементная черепица считается безопасной для здоровья человека. Она не подвержена гниению, возникновению мхов и грибков. Хорошо сохраняет тепло, обладает прекрасными шумоизоляционными свойствами. Фиброцементный шифер изготавливают методом прессования и автоклавного твердения. Что придает покрытию однородную структуру и высокую устойчивость против механических повреждений. Производство фиброцемента регламентируется европейским стандартом DIN EN 12467. Палитра и размерный ряд черепицы многообразны. Применение фиброцементного покрытия позволяет воплотить любой архитектурный замысел, а стоимость его невелика.

Еще один аналог шифера – ондулин. Благодаря их внешнему сходству, получил прозвище – еврошифер. Изготавливается при высоком давлении и температуре из битума, органических волокон целлюлозы и минеральных наполнителей. Ондулин листовой материал с волнистой шероховатой поверхностью. Он очень легкий, удобен в монтаже, обладает низким уровнем шума и стойкостью к агрессивным климатическим условиям, УФ — излучению. Цветовой пигмент добавляется в процессе пропитки волокон битумной смесью, благодаря чему еврошифер не выгорает на солнце. К недостаткам можно отнести низкую огнестойкость, хрупкость, подверженность шифера деформациям. Ондулин один из самых доступных и дешевых современных кровельных материалов.

Металлочерепица – самый популярный кровельный материал в нашей стране. Изготавливается из стали, меди, алюминия. Может быть штучным в виде одной черепицы или прокатных профилированных листов. Внешне, благодаря полимерному покрытию и поперечному тиснению, металлическая черепица похожа на керамику. Производство металлочерепицы осуществляется на полностью автоматизированных линиях. Что позволяет снизить ее себестоимость. Металлочерепица доступный и надежный материал, способный функционировать в диапазоне температурных режимов от +50 до –50 °С. Благодаря легкому весу (всего 5 кг на 1м²) металлочерепица позволяет удешевить стропильную систему, стены, и фундамент здания.

Наиболее востребованная на рынке черепица изготавливается из оцинкованной стали. Покрывается защитным полимером из полиэстера или полиуретана с добавлением красителя. Черепица из цветных металлов не нуждается в дополнительной защите, но стоит значительно дороже стальной.  Качественная металлочерепица изготавливается из более толстого металла 0,4-0,5 мм и покрывается более дорогим полимером. К основным недостаткам металлочерепицы можно отнести шумность (дождь, ветер) и наличие большого количества сквозных крепежных отверстий.

Профнастил еще один листовой кровельный материал из прокатного металла. Профилированный лист изготавливают из оцинкованной стали методом холодного проката на специализированных станках. Основное отличие профлиста от металлочерепицы отсутствие поперечного тиснения. Что делает его более похожим на шифер. Как и у металлической черепицы, у профнастила присутствует защитное полимерное покрытие. Листы отличаются между собой типом и шириной профиля, толщиной металла (от 0,3 до 1,5 мм), цветом, размером, толщиной и типом полимера. Профнастил дешевле металлочерепицы, но обладает теми же преимуществами и недостатками что и ближайший конкурент.

Фальцевая кровля завершает список металлических покрытий для крыши. Изготавливается она также из цветных металлов и оцинкованной стали. Покрывается слоем защитных полимеров с добавлением красителей. Имеет прямой профиль без перфорирования. Главное отличие фальцевой кровли от профлиста и металлочерепицы наличие замкового соединения – фальца. Такой принцип устройства кровли позволяет крепить листы встык друг к другу. После сопряжение листов между собой общий фальц прокатывают специальным инструментом. Соединения получаются герметичными и очень надежными.

Различают несколько типов устройства фальца: стоячие, лежачие, одинарные, двойные. Какой тип соединения использовать мастера-кровельщики решают на месте, в зависимости от конфигурации и типа конструкции крыши. Стоимость фальцевой кровли больше, чем у одноклассников, но надежность на порядок выше. Благодаря специальному крепежному шву в кровле нет сквозных отверстий, как следствие нет очагов коррозии и потенциальных мест для протечки воды. На западе фальцованный металл используется повсеместно, от кровель и фасадов зданий до устройства заборов и декоративных перегородок в помещениях. Часто применяют в реставрации старинных зданий.

Мягкая кровля – это гибкая битумная черепица, основной конкурент металлочерепицы. Базовые компоненты для ее производства: модифицированные битумы (смолы), стеклохолст, гранулят. Природный битум получают из нефти, а для его модификации применяют искусственный каучук. Модифицированный СБС битум устойчив к высоким и низким температурам, УФ излучению. Стеклохолст – стекловолокно, производится из тонких плотно подогнанных стеклянных волокон. Это эластичный не бьющийся и не ломающийся искусственный материал. При изготовлении черепицы стеклоткань пропитывается разогретым жидким битумом, после чего остывающая поверхность посыпается мелкими частицами горных пород (гранулятом). Гранулят – каменная присыпка разных фракций сланца и базальта с красителями. Добавляет битумной черепице прочность, защищает от механических повреждений, придает привлекательный внешний вид. Мягкая кровля имеет шесть основных форм черепицы для скатов и одну для конька с карнизами. Обладает прекрасными характеристиками: легкая, бесшумная, теплая, удобна в монтаже. Цена мягкой кровли сопоставима с фальцевой в их среднем диапазоне.

Наплавляемая кровля – вид рулонных материалов для покрытия и защиты плоских и эксплуатируемых крыш. Основными ингредиентами наплавляемых кровель выступают модифицированные битумы и полимеры. Могут использоваться вместе или раздельно. Классические наплавляемые битумы всем хорошо знакомы, это толь и руберойд. Еще с советских времен они использовались в промышленности и в гражданском строительстве. Современные битумно-полимерные материалы представляют собой более многослойную структуру. Для основы применяют стекловолокно или полиэстер. На обе поверхности основания наносится битумно-полимерная смесь. Нижний слой покрывают полиэтиленовой защитной пленкой, а верхний фольгированный или с минеральной крошкой: песок, сланец, базальт, слюда и др.

Укладка кровли выполняется в два этапа: подготовка поверхности перекрытия, настил разогретого материала.  Наплавляемую кровлю разогревают газовой горелкой с обратной стороны. На поверхности пленки нанесены специальные отметки, которые при нагреве прогорают, это свидетельствует о достаточной температуре – кровлю можно укладывать. Полосы укладывают внахлест и прикатывают валиком. При качественном выполнении работ покрытие из наплавляемых битумов долговечно и герметично. Обладает отличной гидроизоляцией и звукопоглощением, жаро и морозостойкостью. Ремонтопригодное, легко монтируется, – при необходимости быстро заменяется.

Кровельная мембрана представлена рядом многослойных полимерных пленок: ТПО, ЭПДМ, ПВХ. Все они предназначены для качественной гидроизоляции перекрытий. ТПО – термопластичный полиолефин, производится методом соэкструзии из полипропилена. ТПО-мембрана армируется специальной полиэстеровой сеткой. ЭПДМ-мембрана – этилен-пропилен-диен-каучук, или синтетический каучук. Слой-основание данного материала состоит из битум-полимера. Имеет в составе глину и сажу, которые увеличивают его прочность и устойчивость к физико-механическим повреждениям. Обе мембраны прекрасно себя зарекомендовали, пользуются большой популярностью, недорогие. Применяются в основном в качестве гидроизоляции.

ПВХ-мембрана третья, наиболее современная и распространенная кровельная пленка. Производится из пластифицированного поливинилхлорида (ПВХ), нанесенного с двух сторон на полиэфирное волокно. Все виды перечисленных мембран в зависимости от назначения могут иметь разную толщину и соотношение веществ, в своем составе. Укладку полос мембраны выполняют внахлест. Между собой и другими поверхностями мембрана соединяется с помощью теплосварки, края и стыки обвариваются струей горячего воздуха. Проваренные швы получаются герметичными, надежными и достаточно эластичными для температурных расширений. В малоэтажном строительстве ПВХ-пленку используют чаще других. Это связано с ее ценой, удобством монтажа и характеристиками. Слабой стороной всех мембранных покрытий является подверженность механическим повреждениям и слабая огнестойкость. Поэтому мембраны дополнительно защищают. Для защиты применяют пенопласт, насыпную гальку, щебень, ДПК-доску. Или создают зеленую кровлю, засаживая крышу газонной травой или другими растениями.

РЕКОМЕНДАЦИИ

Качественная крыша основной защитник тепла в вашем доме. И то как, и из каких материалов, она будет сделана, зависит энергоэффективность вашего жилья. Выбирая конструкцию и кровельное покрытие, старайтесь исходить из трех главных правил:

Чем больше узлов и соединений в конструкции, тем больше потенциальных мостиков холода. Выбирая вальмовые, комбинированные, или специальные кровли, уделяйте особое внимание их гидроизоляции, утеплению и пароизоляции

Любые сквозные отверстия в кровле – очаг коррозии и протечек. Старайтесь свести их к минимуму. Если это не возможно или затруднительно то, не раздумывая ищите другой вариант

Иногда желание сэкономить может пагубно отразиться в будущем, сказаться на здоровье, или как минимум самочувствии. Отдавайте предпочтение проверенным кровельным материалам, желательно натурального происхождения

Практический пример: Как установить зеленую крышу в частном доме

Участок: Пространство площадью более 900 квадратных футов на историческом здании в районе Проспект Леффертс Гарденс в Бруклине. Домовладелец недавно перекрыл здание, в ожидании установки зеленых насаждений, она попросила кровельщика поднять световые люки на несколько дюймов и нанести гидроизоляционный материал по бокам стен крыши.

План: Домовладелец предусмотрел широкий зеленый ковер в дополнение к небольшому пространству для выращивания фруктов и овощей, а также место для встреч с друзьями. Она наняла архитектора и специалиста по зеленым крышам Ингер Стэггс Янси из Brooklyn Greenroof, чтобы воплотить свою идею в жизнь.

По словам Янси, установка зеленой крыши похожа на сборку сложной головоломки, и поэтому ее не следует делать своими руками. Во время первоначальных обсуждений дизайна — для этого сайта их было много — Янси пригласил инженера-строителя. «Первое, что вам нужно сделать, это выяснить, какой вес может выдержать крыша, много это или мало. Это изменит виды дизайна, которые вы можете использовать».

Растения: Оценка инженера показала, что крыша может выдержать 55 фунтов на квадратный фут — достаточно прочности, чтобы поддерживать полную ферму на крыше. «В среднем для зеленой крыши требуется как минимум 2,5–3 дюйма среды для выращивания», — объясняет Янси. «Если вы собираетесь выращивать овощи, вам нужна среда глубиной 7 дюймов. Но чем больше у вас среды, тем больше она будет весить».

Какое-то время домовладелица обдумывала идею обустройства полноценной фермы на крыше, но в конце концов решила вернуться к своей первоначальной концепции зеленой зоны, не требующей особого ухода, с несколькими кашпо для съестных припасов. Большая часть крыши будет покрыта цветущим очитком.

«Очиток — стандартное растение для зеленых крыш», — говорит Янси. «Оно чрезвычайно засухоустойчиво, неприхотливо в уходе, его никогда не нужно пересаживать или поливать. Это растение приспособлено к выращиванию на вершинах гор в почве с низким содержанием питательных веществ. собственное небольшое компостирование в некотором роде».

Слои: Зеленые крыши состоят из слоев, предназначенных для защиты конструкции здания от воды, удерживая и поддерживая растения. Нижний слой представляет собой корневой барьер, обычно сделанный из очень толстого пластикового листа, который предотвращает проникновение сильных корней в здание.

«Корни тянутся к углероду», — объясняет Янси. «И некоторые из более доступных кровельных материалов сделаны в основном из углерода. Это одно из тех несчастливых совпадений. Вам нужно много работать, чтобы разделить их».

Несколько дюймов кромочного материала — обычно камней или гравия — затем будут использованы для формирования границы без корней, отделяющей зону выращивания от любых вертикальных элементов, таких как стены или, в данном случае, стороны световых люков. Металлические планки, размещенные между камнями и средой для выращивания, помогают обеспечить разделение при сохранении дренажа.

Далее следует влагоудерживающий слой, который выглядит как матрац из ящика для яиц. В углублениях ящика для яиц будет собираться достаточное количество воды для поддержания растений, а избыток воды может стекать через отверстия на приподнятых выступах.

«Один вопрос, который я всегда получаю от домовладельцев: «Что происходит с водой, когда идет дождь? Куда уходит вода?», — говорит Янси. «Ответ заключается в том, что она проходит так же, как если бы у вас не было зеленой крыши. Крыша сконструирована таким образом, что вода просачивается через зеленую крышу и может стекать в желоба и водосточные трубы по той же схеме, что и на обычной крыше. .»

Над влагозащитным слоем находится фильтрующая ткань, специально разработанная для удержания грязи и отвода воды. Существует целый ряд фильтровальных тканей и типов питательной среды, и важно, чтобы они были совместимы. Неправильное их соответствие может привести к засорению ткани или смыванию носителя.

Тогда пришло время для среды для выращивания, также известной как. грязь — и посадка растений. В этом случае Янси выбрал предварительно выращенный очиток, который выпускается крупными плитками.

Временная шкала: После того, как Янси и домовладелец завершили проект крыши, Brooklyn Greenroof подала заявку на получение разрешения в городской департамент строительства. В Нью-Йорке для зеленых крыш с грунтом глубиной менее четырех дюймов не требуется разрешение. Тем не менее, город настоятельно рекомендует выдавать разрешения по соображениям безопасности, и это разрешение дает домовладельцам право на налоговые льготы. В то время как большинство разрешений на зеленую крышу выдаются примерно через месяц, в данном конкретном случае процесс занял немного больше времени.

После этого компания приступила к заказу необходимых материалов и согласованию поставок. Установка зеленой крыши обычно занимает около недели, но из-за многоуровневого характера установки важно, чтобы материалы поступали последовательно. Поэтому планирование установки занимает значительное количество времени.

«Это похоже на сборку сложной мозаики, — говорит Янси. «У меня есть система, в которой я утяжеляю первый слой следующим слоем в тот же день, иначе материалы или среда для выращивания могут сдуться. Это еще одна причина, по которой никто не должен делать зеленую крышу своими руками».

С помощью крана и полиспаста над люком в крыше материалы поднялись на крышу почти в правильной последовательности: сначала рулоны корневого барьера, затем 1х2-метровая черепица слой влаги и рулоны фильтровальной ткани. В последний день предполагалось выложить питательную среду и большие квадратные плитки очитка, но каменная окантовка и металлическая окантовка прибыли с опозданием на несколько дней, и их нужно было установить на следующей неделе — после того, как растения уже были на месте.

Вся установка заняла в общей сложности около пяти дней, с выходными между посадкой и окончательной установкой кромки. Домовладелец также построил набор ящиков для растений с медным покрытием, чтобы разместить их на приподнятом карнизе возле передней части здания, а рядом с ними свисали Wooly Pockets с клубникой.

Деньги: Средняя стоимость простой зеленой крыши, включая проектирование, получение разрешений и монтаж, обычно составляет от 18 до 22 долларов за квадратный фут. Более глубокая или более специализированная крыша, такая как эта, может стоить дороже, от 30 до 50 долларов за квадратный фут. Налоговая скидка для этого проекта составила 5,23 доллара за квадратный фут зеленой крыши.
