Устройство крыши частного дома — виды, конструкция, основные элементы
Дата:11.05.2020
Устройство крыши частного дома — виды, конструкция, основные элементы
Завершающим этапом возведения частного дома является монтаж крыши. Кровля защищает здание от ветра, выпадения осадков и холода, поэтому она должна быть максимально прочной, надежной и устойчивой. Добиться этих характеристик поможет правильный выбор кровельных материалов и строгое соблюдение технологии работ.
Виды крыши
Еще на стадии проектирования подбирается конфигурация кровли, зависящая от формы и хозяйственного предназначения будущей постройки. В современном строительстве используются следующие типы крыш:
-
Плоская. Основание кровли имеет минимальный уклон (всего 1-4°). Данная конструкция непрактична, поскольку на ней быстро скапливается снег и задерживается сток воды. Ее обычно применяют в местностях с жарким климатом и небольшим количеством осадков.
Односкатная. Поверхность крыши наклоняется в одну сторону до 35°. Обычно ее монтируют на разновысотных стенах. Для жилых домов этот вариант практически не используется. Он актуален для гаражей, веранд, сараев, небольших дач.
-
Двухскатная. Кровля состоит из 2 частей, соединяемых вверху. Ее грани образовывают фронтоны. Если скаты имеют разную длину, фронтоны превращаются в неправильные треугольники. Это классика, получившая самое большое распространение.
-
Четырехскатная. Крыша формируется из 4 треугольников, которые соединяются вершинами в общей точке.
-
Вальмовая. Это разновидность четырехскатной кровли. Два ее ската имеют треугольную, и два – трапециевидную форму. Такая крыша обладает высокой устойчивостью к ветровым нагрузкам, а ее дополнительные свесы хорошо защищают фасад дома от осадков.
-
Полувальмовая. Особенность данного подвида заключается в том, что его боковые плоскости короче, чем основные. Обтекаемая форма обеспечивает надежное противостояние снегу и дождю, вследствие чего эти кровли активно применяют в регионах со сложными климатическими условиями.
-
Шатровые. Конструкция крыши дома напоминает шатер. Она состоит из четырех одинаковых треугольных скатов. Такой вариант идеально подходит для зданий квадратной формы.
-
Многощипцовая. Кровли состоят из большого количества скатов, фронтонов, ендовов и ребер. Устанавливаются они на домах элит-класса, имеющих сложную проектировку. Монтаж может производиться только высококвалифицированными специалистами.

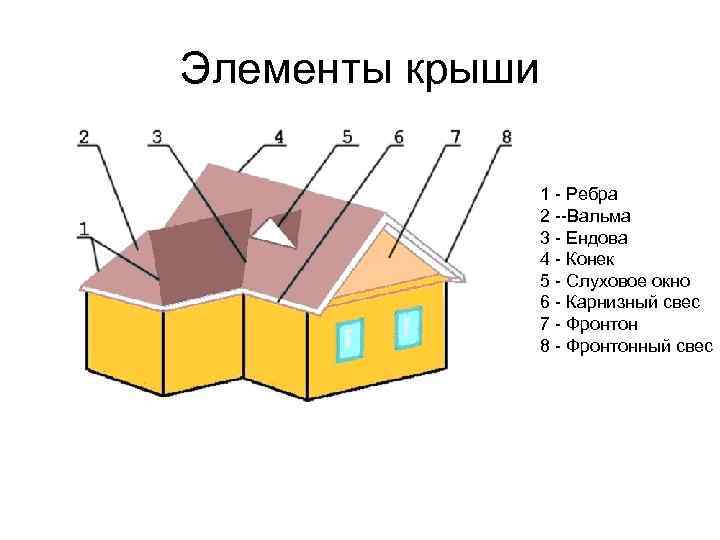

Основные элементы крыши
Как уже упоминалось, двухскатная (щипцовая) кровля считается самой популярной.
Рассмотрим подробнее устройство двухскатной крыши. Она состоит из:
-
Стропильной системы.
-
Паро-, гидро- и теплоизоляции.
-
Отделочного материала.

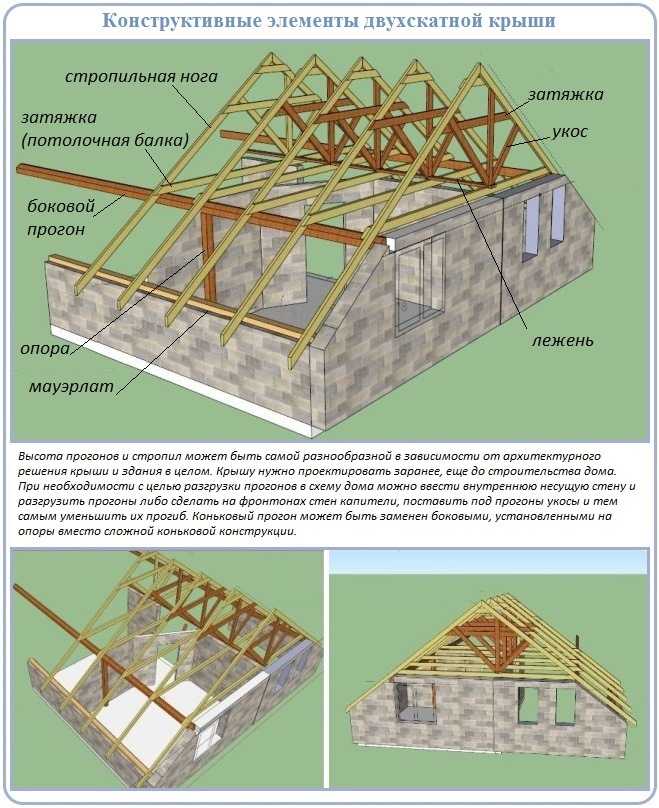

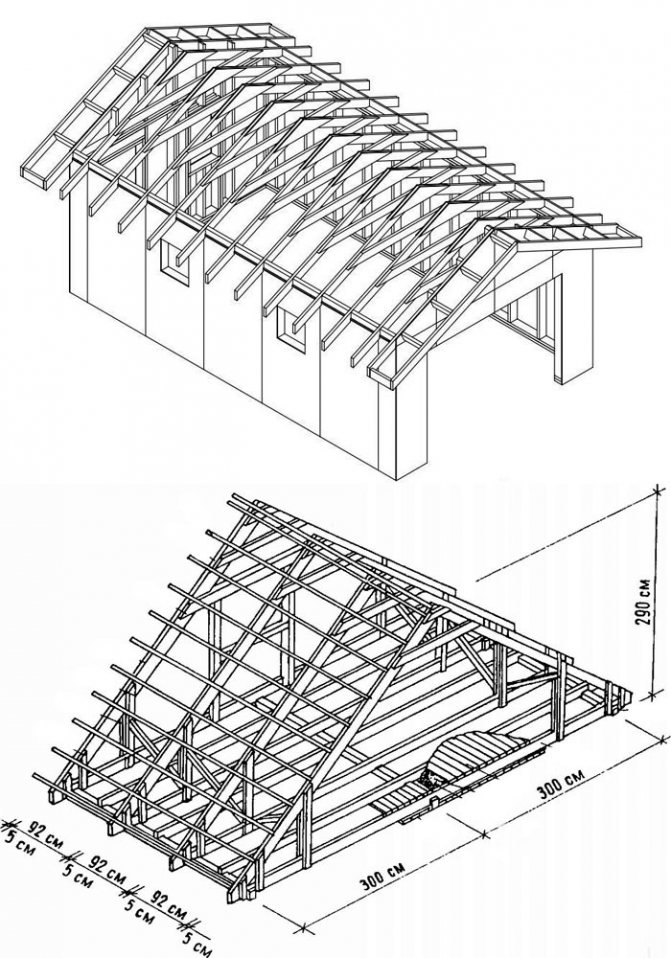

Самым значимым элементом выступает стропильная система. Именно она берет на себя все отрицательные воздействия окружающей среды в виде сильных порывов ветра, обильных дождей и снегопадов. Устройство стропильной системы крыши таково:
-
Мауэрлат. Это опора, представляющая собой деревянный брус прямоугольного или квадратного сечения. К нему прикрепляются стропильные ноги и несущий остов крыши. Он равномерно распределяет нагрузку на стены дома и не позволяет скатам раздвигаться под влиянием внешних факторов.
-
Стропильные ноги. Для их изготовления используются доски сечением 50×150 или 100×150 мм. Они формируют треугольный контур кровли, одним концом упираясь в стену дома, а другим – смыкаясь под углом с противолежащими стропилами.
-
Подкосы и стойки. Эти опорные элементы поддерживают стропильные ноги, тем самым обеспечивая надежность конструкции.
-
Конек (прогон). Он устанавливается в месте соединения стропильных ног в верхней части крыши. С его помощью обеспечивается герметизация стыков, и вода не попадает внутрь кровли.
-
Лежень. Это горизонтальный брус, зафиксированный на внутренней несущей стене. Он распределяет нагрузку от опорных стоек.
-
Кобылки. Их используют, если длина стропильных ног недостаточна для обустройства кровельного свеса.
Это части досок с меньшей, чем у стропил, шириной.
-
Затяжка. Данный крепежный элемент удерживает стропильные ноги, предотвращая их разъезжание в стороны.
-
Обрешетка. Это сплошной или решетчатый настил из реек, крепящийся на стропильных ногах перпендикулярно их направлению. Он упрочняет скаты и равномерно рассредотачивает на стропила нагрузку от лицевого кровельного покрытия.
Кровельный пирог
Кровельным пирогом называют наполнитель стропильного каркаса. Это многослойная конструкция из изоляционных и покрывных материалов. Каждый из ее слоев выполняет свою важную задачу.
Устройство крыши дома, предназначенного для постоянного проживания, предполагает такой порядок укладки слоев (от внутреннего до наружного):
-
Облицовка чердака (вагонка, гипсокартон, блок-хаус, фанера, ОСБ-плиты).
-
Контррейки, удерживающие пароизоляционную пленку.
-
Пароизоляция, защищающая утеплитель и стропильную систему от влажного воздуха из помещения (полиэтилен, полипропилен, фольгированный полимер, проложенные по нижнему краю стропил).
-
Теплоизоляция, снижающая теплопотери и формирующая благоприятный климат в помещении (базальтовая минвата, пеноизол, пенополиуретан, вспененный пенополистирол, расположенные между стропилами).
-
Гидроизоляция, предотвращающая проникновение внутрь кровли дождевой и талой воды (пленочный полиэтилен или полипропилен, перфорированная ПВХ-мембрана, рулонный рубероид или еврорубероид, монтируемые на внешнюю поверхность стропильных ног).
-
Обрешетка.
- Завершающий слой – это облицовочный материал, обеспечивающий крыше презентабельный внешний вид.
Кровельное покрытие бывает листовым, наборным, мембранным, мастичным.
В нашей компании вы сможете купить кровельные материалы всех указанных видов. Наша продукция – это идеальное сочетание высокого качества и низкой цены. Доставка заказов осуществляется по всей Ростовской области
Возврат к списку
Отдел продаж:
8(863)221-43-32
Мобильные телефоны:
+7(903)401-43-32
Конструкция крыши частного дома — рекомендации
Конструкция крыши частного дома переработаннаяВо все времена крыша была наиболее гармоничным архитектурным завершением дома. Она не только завершает, логически закругляет и всесторонне определяет наружный тип строения и особенности внешнего вида дома. Всем известно, что именно возведение кровли дома или кровельные работы являются очень важным, завершающим этапом строительства. Крыша – это не просто защита строения от солнца, дождя и снега, придание сооружению своеобразного внешнего вида, но и обеспечение комфорта для проживания в доме. Это завершающий элемент строения, который призван защищать вас от всех неблагоприятных климатических и атмосферных условий.
Разнообразие видов и конструкция крыш для небольшого дома
Начиная создание собственного дома, прежде всего, нужно определить, какая крыша будет вас наилучшим образом устраивать. Ее внешность, технические характеристики и удобство предполагает соответствие общей концепции строения, в эстетическом и в техническом аспекте. Угол наклона формирует ее внешний вид, она может быть со скатом или плоской. Конструкция крыши частного дома плоского типа не слишком популярна, потому что отсутствие рассчитанного уклона приводит к скоплению значительной массы снега, а это ведет к постоянным уборкам с ее поверхности зимой, что весьма обременительно. Кроме того, может возникать застой воды, и дальнейшему протеканию кровли. Для того чтобы не создавать себе лишних проблем, широкие слои застройщиков предпочитают скатный вариант кровельного покрытия. Чтобы вам было проще ориентироваться в многообразии проектов и конструкций, стоит ознакомиться с наиболее широко используемыми видами:
• чердачный тип, раздельный с главным помещением. Бывает холодным и утепленным;
• бес чердачный тип, совмещенной с ведущими отсеками пространства крыши. Может быть нескольких видов, это невентилируемая, частично и полностью вентилируемая конструкция.
Каждый из них имеет свои определенные прерогативы, удобен для каждого вида конструкций и проектных вариантов.
Форма и виды конструкции крыш
Виды крыш домовВ зависимости от того, насколько правильно подобрано и соответствует друг другу проектное решение фундамента, несущих стен, фасада и крыш зависит не только ваше комфортное проживание в новом жилище, но и его надежность, добротность и величина срока эксплуатации. Потому обязательным в руководстве по созданию крыши собственными руками, будет знакомство с видами крыш, они весьма разнообразны:
• односкатный вид, очень удобен на дачах и приусадебных сооружениях, для частного дома используется не часто, несмотря на эффектный вид;
• наиболее приемлемый при создании покрытия коттеджа двускатный вариант. Этот тип носит название щипцового или фронтонного. Фрагмент между двумя скатами — в форме треугольника;
• дома с идеально квадратной формой будут наиболее комфортабельными с шатровой конструкцией;
• вальмовый тип располагает четырьмя скатами – два трапециевидной формы и два треугольной формы, для фронтонов;
• ендовый или многощипцовый вид можно назвать наиболее неприемлемым для начинающих строителей с небольшим опытом;
• разновидность двускатной кровли – мансардный тип, значительно увеличивающий объемы и полезную площадь помещения чердака. Наиболее любимая и предпочитаемая, благодаря наружной эстетике и дополнительной солидности дома;
• редко применяемый при постройке частных домостроений — идеально ровный тип. Однако весьма удобно, если на поверхности строения есть свободные площади и она будет служить террасной конструкцией или для загара и полноценного отдыха;
• тип купола, шпиля в строительстве крыш весьма нечасты, имеют эстетику определенного старинного или готического стиля. Идеальны для помещений с формой окружности – башенки и прочее.
На самом деле, практические проектные решения для строительства надежного дома, особенно – возводимого собственными руками, разделяются на два основных типа. Это разновидности крыши с чердаком или знаменитая мансарда — выбор для эстетичного владельца частного дома достаточно хорош и позволяет с помощью нашего руководства приобрести опыт и навыки, построить хорошее надежное жилье.
Формы крыш частных домовЭтапы и моменты конструкции крыш
Если вы все же определились с выбором крыши на ваш дом, вам нужно обращать пристальное внимание на определяющие условия. Тяжелый кровельный материал должен быть расположен на надежной стропильной системе, стенах и прочном фундаменте. Элитная категория кровельного материала — черепица, в наши дни достаточно доступна по цене и не требует больших денежных затрат. При возведении крыш собственными руками, внимательно прочтите руководство и предварительно попрактикуйтесь на вспомогательных или хозяйственных постройках. Выбирая изломанный профиль, не стоит полностью рассчитывать на собственные силы, можно прибегнуть к помощи специалистов.
- • укладка мауэлрата;
- • общая сборка системы стропов;
- • укрепление стропил на «коньке»;
- • монтаж горизонтальных стяжек и гидроизоляции;
- • установка обрешеток;
- • обработка лицевой части поверхности.
Каждый из этих этапов нужно внимательно изучить, взвесить свои возможности и умения.
Укладка мауэлрата
Укладка мощной балки из прочного деревянного бруса с сечениями, равными 15х15 см, производится по длинной стороне стены, сугубо к коньку. Мауэлрат распределяет нагрузки на стропила, вес конструкций, нагрузки от снегов, дождя и ветров. Балки надежно закрепляются в стене строения, для этого используют шпильку или катанку – виды прочной стальной проволоки, предварительно вложенной и закрепленной в стенах. Производится специальными гвоздями или разновидностью строительных болтов.
Общая конструктивная композиция стропов
Стропила из надежного материала прикрепляются на мауэрлат по обоим бокам фронтона. После чего сбивается опоры на низ и в направлении карниза. Соединение стропил производят путем врубывания, скрепления длинными гвоздями деталей конструкции. Брус для стропил сечением 7, 0 х 15, 0 см, расстояние между ними от 60 до 100см.
Соединение стропилУкрепление стропил на «коньке»
Для окончательного закрепления всей конструкции крыши, нужно произвести окончательное укрепление стропов. Это может быть произведено несколькими путями:
- встыковку, методом обрезки верхнего края стропил под углом, чтобы упереть напротив;
- на коньковый, ведущий брусок, когда между спиленными конструкциями стропил и под определенным наклоном монтируют коньковую балку;
- «внахлест» — метод укладки стропил, когда они соприкасаются при помощи боков. Скрепление производится посредством гвоздевого комплекта или болтов.
Кроме этого, для безопасности конструкции, устанавливаются прогоны, расположенные вертикально, они надежны и добротны. Ведь это тот момент, который формирует надежность крыши.
Процесс придания надежности и прочности от возможности спадания внутрь при помощи досок, не толще, чем стропила. Эти элементы располагаются так, чтобы растягивать прогон. Крепление происходит длинными гвоздями или болтами. После этого производится нанесение пленки для гидроизоляции. Раскатав от стенки до стенки, раскраивают рулон пленки и прикрепляют при помощи строительного степлера. Сюда же укладывают все виды защиты от затрат тепла – высокотехнологичной минеральной стекловаты.
Подробная система стяжек и наложения гидроизоляцииУстановка обрешеток
Пришло время обрешетки – прикрепления тонких реек необходимыми креплениями, что обеспечивает вентиляцию между пленкой и основной конструкцией. Обрешетка может быть сплошной и разреженной. В первом случае используют ОСП, ФСФ, доски или другие материалы для мягкой кровли. При наличии плотного покрытия, где могут присутствовать — глинистые составы, стальная или аналогичная кровля используют разреженный тип. Параметры брусков различны — 50х50 или 60х60 см, доски 30-40 мм, брусок лучше всего крепить на стропилах в направлении сверху вниз.
Обработка лицевой части поверхности крыши
Самым финальным, окончательным и главным этапом в строительстве является так называемая «залицовка» крыши. Технологический режим производства этого этапа состоит в использовании правильных строительных материалов и их специфических свойств. Начиная этот процесс, здесь обязателен точный расчет затрат всего предполагаемого, карнизные укрепления, «нахлесты» и прочие моменты нужно точно промерять и рассчитать.
Виды материалов для наружной отделки крышиТаким образом, конструкция крыши частного дома, ваш дом и его крыша, возведенная при помощи нашего руководства, станет добротной, безопасной и надежной защитой для вас и вашей семьи на многие годы вперед. Все процессы должны быть выполнены без спешки с должным вниманием и качеством.
Видео конструкция крыши частного дома
youtube.com/embed/Ibjloy7MZok?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Частный дом Bellmund от EXH Design
