Соотношение крыши и стен дома: Высота крыши дома: как выбрать?

Высота крыши дома: как выбрать?

Высота крыши влияет как на эстетику дома, так и на чисто практические параметры. Включая, например, количество снега, которое будет задерживаться на скатах зимой, или полезную площадь мансардного этажа. Даже возможность смонтировать на кровле конкретное кровельное покрытие и то зависит от крутизны скатов.

Иными словами, решать, какой высоты должна быть крыша, по принципу «нравится или нет» нельзя. Нужно учесть много тонкостей, чтобы крыша, да и весь дом в целом, получились и красивыми, и практичными. Для упрощения этой задачи предлагаем разбить ее на три этапа.

Подбор уклона кровли — один из важнейших этапов расчета стропильной системы. Но как он связан с расчетом высоты крыши?

Все просто: любую крышу можно представить как набор прямоугольных треугольников. В частности, для симметричной двускатной кровли скат — это гипотенуза, высота — один катет, а половина ширины дома — второй катет. Следовательно, при увеличении или уменьшении угла наклона ската меняется и высота крыши.

Поэтому, чтобы рассчитать высоту крыши по известному уклону используют формулу:

h=c·tg(A)

Здесь h — это высота кровли, c — расстояние между краем карнизного свеса и коньком, A — угол наклона ската.

Тангенс рассчитывают на калькуляторе или смотрят по таблицам Брадиса. Значения тангенса для некоторых углов приведены в таблице:

Угол наклона А, градусы	20	22	24	25	26	28	30	32
tg(A)	0.364	0.404	0.445	0.466	0.488	0.532	0.577	0.625
Угол наклона А, градусы	34	35	36	38	40	42	44	45
tg(A)	0.674	0.7	0.726	0.781	0.839	0.9	0.966	1
Угол наклона А, градусы	46	48	50	52	54	55	56	58
tg(A)	1. 035	1.111	1.192	1.28	1.376	1.428	1.482	1.6

Из-за прямой зависимости от уклона кровли, перед тем как рассчитать высоту крыши дома, нужно сначала вычислить минимальные и максимальные углы наклона скатов. Они зависят от:

• вида кровельного покрытия;
• снеговой нагрузки на кровлю;
• ветрового давления.

Уклон кровли в зависимости от кровельного материала

С кровельным покрытием проще всего: у всех материалов, кроме тех, что предназначены для монтажа на плоскую крышу, есть ограничение по минимальному углу наклона ската. У некоторых есть такое ограничение и по максимальному уклону. В частности, керамическую и цементно-песчаную черепицу нельзя монтировать на участки кровли, уклон которых больше 60°, а шифер недопустимо укладывать при угле наклона крыши 45° и более.

Если уклон ската меньше минимального для выбранного вида материала, то это не значит, что его в принципе нельзя использовать в качестве кровельного покрытия. Но затраты на устройство кровли сильно вырастут, поскольку под кровельным покрытием нужно будет сделать герметичный гидроизолирующий слой из специальной мембраны или полимерно-битумных материалов.

Влияние снеговой нагрузки на уклон и высоту кровли

После выбора кровельного материала нужно учесть снеговую нагрузку. В отличие от веса самого кровельного пирога, масса снеговой шапки на крыше сильно зависит от угла наклона скатов. Так, согласно нормативу СП 20.13330.2016 «Нагрузки и воздействия» для простой односкатной или двускатной крыши:

• при уклоне 30° и меньше, весь снег задерживается на крыше;
• при уклоне 60° и больше, снег соскальзывает со ската вниз;
• при уклоне от 30° до 60°, снег частично остается на скатах, причем с ростом угла наклона кровли снеговая шапка пропорционально уменьшается.

То есть, меняя уклон в диапазоне от 30° до 60°, мы меняем и расчетную нагрузку на стропильную систему. Это позволяет рассчитать минимально допустимый угол наклона и высоту кровли в зависимости от несущей способности стропильной системы.

Например, если стропильная система может выдержать до 150 кг/м², а вес конструкций кровли равен 50 кг/м², угол наклона скатов нужно подобрать так, чтобы снеговая нагрузка не превышала 100 кг/м².

Это упрощенный пример, подробнее о расчете снеговой нагрузки и уклона кровли читайте здесь.

Учитываем ветровое давление

Если снеговую нагрузку большая высота крыши относительно высоты дома и, соответственно, крутые скаты снижают до нуля, то с ветровой нагрузкой все с точностью до наоборот.

С наибольшей силой ветер «давит» на вертикальные препятствия: сплошные заборы, стены зданий, рекламные щиты. С наименьшей — на горизонтальные поверхности. Следовательно, чем более пологая крыша, тем меньше прямое давление ветра на скаты. Но здесь важен баланс, поскольку при обтекании кровли воздушными массами на ее подветренной стороне создается подъемная сила. И она увеличивается с уменьшением высоты кровли.

Поэтому с точки зрения ветровой нагрузки оптимальным углом наклона крыши считается диапазон от 30° до 45°.

На первом этапе расчетов мы получили допустимые значения уклона и, соответственно, высоты крыши. Например, если ширина дома 10 м, а угол наклона скатов должен быть равен 25-45°, высота кровли должна быть в диапазоне от 2,33 м до 5 м. Что делать дальше? Рекомендуем воспользоваться правилом золотого сечения.

Золотое сечение — это официально самая красивая пропорция в мире, которая равна 62/38 или, если точнее, 1,618. Эта пропорция повсеместно встречается в природе, ее использовали знаменитые художники и, что важнее в нашем случае, архитекторы для создания своих шедевров.

Как использовать принцип золотого сечения в частном строительстве? Все просто: соотношение высоты крыши к высоте дома должно быть равно 38% и 62% соответственно. В этом случае кровля будет смотреться пропорционально, а не нависать над домом. Идеально точно выдержать такие пропорции крыши по отношению к дому, но допустимы и небольшие расхождения.

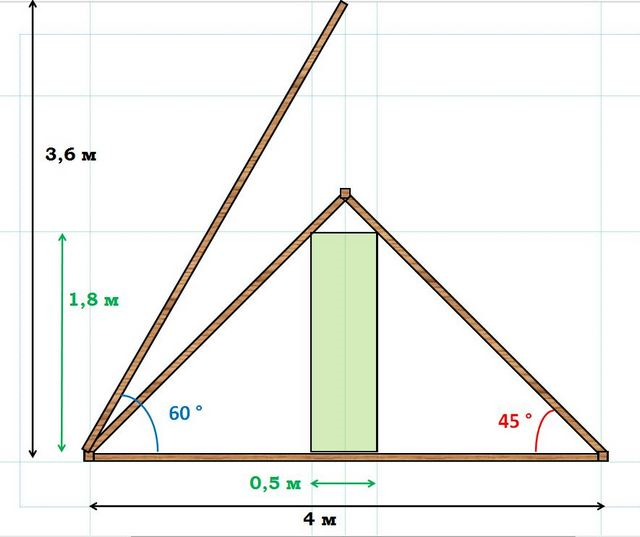

Приведем пример. Допустим, у нас есть здание, высота этажа у которого равна 3 м. Еще примерно 0,5 м приходится на цоколь. Какая высота крыши по отношению к дому должна быть в этом случае? Сложив высоту цоколя и этажа, получаем 3,5 м — это 62%. Следовательно, 38% — это примерно 2,15 м. Для удобства расчетов высоту дома можно просто разделить на 1,618.

Из этого примера видно, что чем выше дом, тем выше должна быть кровля. Так, если высота крыши одноэтажного дома по принципу золотого сечения редко превышает 3 м, то для двухэтажного здания она уже обычно более 4 м, а для трехэтажного приближается к 6 м. То есть на многоэтажных домах хорошо смотрятся крутые кровли, а на одноэтажных — относительно пологие.

Во время последнего этапа разбираемся, как высота крыши относительно высоты дома зависит от назначения подкровельного пространства: нормы для чердака и для мансарды сильно отличаются.

Если под кровлей будет чердак, то ее высота особого значения не имеет. Даже под очень пологими скатами место для хранения вещей будет.

Другое дело, если планируется мансарда. В этом случае высота кровли прямо влияет на полезную площадь подкровельного жилого пространства. Причем по-разному, в зависимости от вида кровли:

• у односкатных крыш площадь мансарды наибольшая при минимальном уклоне ската;
• у двускатных и четырехскатных крыш полезная площадь мансарды тем больше, чем больше высота кровли;
• у мансардных крыш полезная площадь определяется не высотой, а длиной пологой части кровли.

При этом учитывайте, что по высоте крыша все равно должна вписываться в пропорции золотого сечения и диапазон, заданный вычислениями максимально и минимального уклона.

Какая высота крыши должна быть:

• рассчитанная в зависимости от оптимального уклона крыши или его диапазона;
• соответствующая пропорциям золотого сечения относительно высоты всего дома;
• позволяющая сделать просторную мансарду, если это необходимо.

Как правильно рассчитать высоту крыши:

• по формуле h=c·tg(A), где c — это половина ширины дома, а А — угол между скатом и полом чердака;
• по пропорциям золотого сечения 62/38, где 62% — высота коробки дома, а 38% — высота крыши.

Кроме того, при выборе высоты крыши нужно учитывать, что планируется в подкровельном пространстве: мансарда или чердак.

Будьте в курсе!

Подпишитесь на новостную рассылку

Как рассчитать высоту крыши по отношению к ширине дома, как определить правильно, как высчитать, посчитать, как узнать

Содержание:

Необходимость проведения расчетов высоты крыши
Выбор высоты конструкции
Как правильно рассчитать и определить высоту крыши, по отношению к ширине дома

Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Необходимость проведения расчетов высоты крыши

Дом будет выглядеть гармонично, при условии, что внешний вид кровли дополняет его архитектурное оформление. Для этого требуется грамотно вычислить высоту крыши по отношению к ширине дома. Давайте рассмотрим, как выполняется расчет высоты крыши, какие есть нюансы в расчетах.

В соответствии с принятой терминологией, высотой конька – это расстояние между серединой основания кровельной конструкции и ее высшей точкой.

От величины данного параметра зависят такие характеристики:

1. Угол наклона скатов. Чем больше высота конька четырехскатной крыши, тем круче получается уклон кровли дома. В регионах, где зимой выпадает большое количество снега или в течение года часто идут проливные дожди, угол наклона скатов должен составлять 20 — 50 градусов.
2. Площадь кровельной поверхности. Чем крыша выше, тем большая у скатов площадь, а значит увеличиваются затраты на проведение монтажа. Это связано с большим количеством стройматериалов, требуемых для возведения стропильной системы.
3. Несущая способность кровельного каркаса. С увеличением высоты вес конструкции возрастает, как и нагрузка от слоев «пирога». По этой причине возникает потребность в усилении каркаса путем монтажа дополнительных элементов.

Имеется 2 методики, как узнать высоту крыши:

• рассчитать искомую величину в зависимости от размера желаемого уклона;
• сначала определиться с данным параметром, а потом только вычислять, какой при этом должен быть наклон скатов.

Выбор высоты конструкции

При проектировании необходимо знать высоту кровли, поскольку эта величина оказывает существенное влияние на ее эксплуатационные характеристики.

Владение информацией, как определить высоту крыши дома, поможет просчитать и создать ее проект, который будет отвечать климату региона и назначению постройки. В результате кровля прослужит гораздо дольше и ей реже потребуется обслуживание.

При проектировании конструкции крыши нужно учесть следующее:

1. Среднегодовое количество осадков. Чем больше этот показатель, тем выше следует делать конек.
2. Ветровую нагрузку. На местности с сильными ветрами обычно строят малоэтажные постройки с покатой невысокой кровлей.
3. Назначение строения. Если проектом дома предусмотрено обустройство жилого мансардного помещения, тогда высоту конька нужно делать не меньше2,5 метра.

Разобраться с тем, как высчитать высоту крыши и ее уклон, необходимо до того, как составлять проект, поскольку эти параметры влияют на особенности конструкции каркаса и выбор материала для перекрытия кровли.

Как правильно рассчитать и определить высоту крыши, по отношению к ширине дома

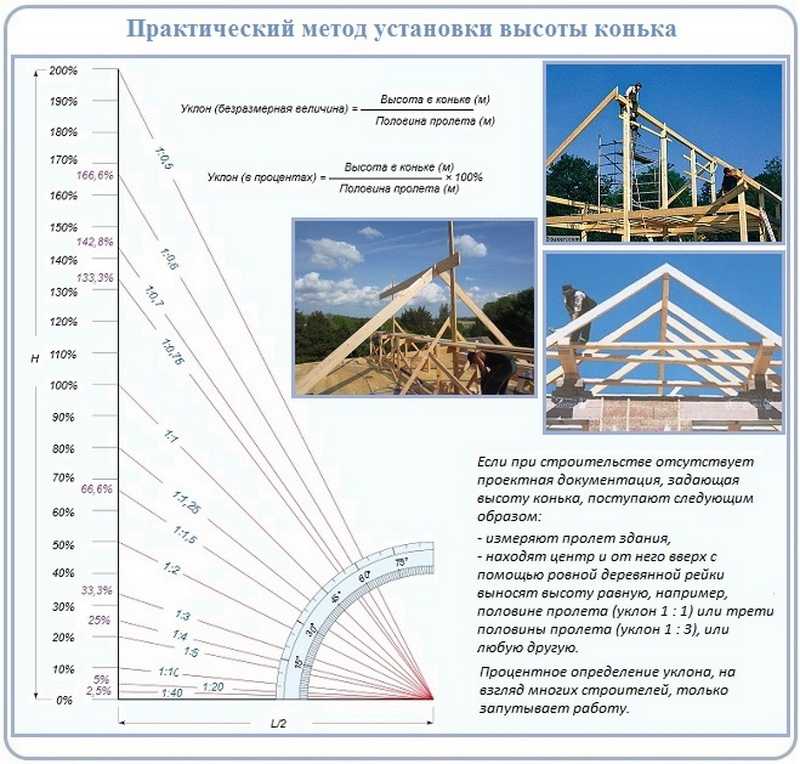

Методика, как посчитать высоту крыши и конька, несложная. При проведении вычислений принято считать, что вертикальный срез кровли представляет собой равнобедренный треугольник, у которого основание равно ширине фронтона. При этом применяют математические формулы.

Далее, чтобы рассчитать высоту крыши, поступают следующим образом:

1. Ширину конструкции делят на 2.
2. Для определения уклона нужно выбрать угол между основанием и поверхностью кровельного ската.
3. Далее по таблице Брадиса определяют тангенс этого угла.
4. Половину значения ширины умножают на тангенс угла и получают высоту конька.

Обычно этот параметр выбирают так, чтобы наклон кровли составлял 25-45 градусов.

Мысли о крышах и соотношениях высоты стен и крыши — Студия Кэти Хатчисон

В: Мы с мужем строим новый дом, и нас смущает уклон крыши и высота стен. Зависит ли уклон крыши от высоты стены?

Кэти из Хаммонда, Лос-Анджелес

За то, что ее вопрос был выбран для этой публикации, Кэти получает бесплатный набор карточек с фотографиями KHS.

Ответ: Часто бывает. Уклоны крыши и отношение крыши к высоте стены (относительно пола и земли) имеют решающее значение для успешного проектирования. Часто крыша и ее расположение являются наиболее определяющими характеристиками дома.

уклон крыши 101
Для обсуждения предположим, что существует три категории уклона крыши. Нижним наклоном я считаю 7/12 и ниже. Более крутой уклон 10/12 и выше. Наклон среднего диапазона — это все, что между ними. Подумайте о наклоне крыши с точки зрения подъема и спуска. Уклон 4/12 означает, что на каждые 12 дюймов горизонтального участка скат крыши поднимается на четыре дюйма.

Уклон крыши частично зависит от климата, доступных кровельных материалов и конструктивных особенностей. Чем круче уклон крыши, тем легче скапливаться или стекать скопившемуся снегу или воде. Таким образом, более влажный и снежный климат, как правило, имеет более крутые крыши. Материалы, которые хорошо работают на крыше с крутым уклоном, могут быть проблематичными при уклоне крыши менее 4/12. Не забывайте, что основная роль крыши заключается в обеспечении защиты от непогоды. Уклон крыши также может иметь структурные последствия: более плоские крыши предъявляют другие требования, чем более крутые скатные крыши. Некоторые отношения высоты крыши/стены могут вызывать и другие структурные соображения.

Привычные типы или стили зданий часто характеризуются определенным диапазоном уклона крыши. Крыши с меньшим уклоном распространены на крыльцах и в домах в стиле ранчо и прерий. Дома, вдохновленные испанским, итальянским, ремесленным и классическим стилем, также часто имеют крыши с меньшим уклоном. Склоны средней высоты можно увидеть на некоторых грузинских, федеральных и народных домах. Более крутые скаты крыши характерны для многих домов колониальной и викторианской эпохи.

Кроме того, мы склонны ассоциировать разные наклоны крыш с разными чувствами. Для меня более крутая крыша может показаться более надежной и надежной. Вероятно, это средний наклон, который появляется на большинстве детских рисунков дома. Возможно, это зависит от того, где вы выросли. Для многих в красиво наклонной крыше есть что-то уютное и домашнее.

соотношение высоты стены и крыши
В одноэтажном доме все может быть довольно просто. Если вы ищете плоский потолок, установите высоту стены в зависимости от предпочтительной высоты потолка, часто от восьми до девяти футов. Чем выше стена, тем дороже материал и работа. Затем выберите уклон крыши на основе множества факторов, описанных выше в разделе «Уклон крыши 101». Если вы предпочитаете соборный потолок, рассмотрите удобную высоту оконного проема и высоту конька, которая не будет чрезмерной. Среди прочих соображений поэкспериментируйте со скатами крыши, которые удовлетворяют вашим минимальным и максимальным параметрам.

В полутораэтажном доме соотношение высоты крыши и стен на втором этаже может стать немного сложнее. В таких домах в основном заняты крыши. В зависимости от геометрии дома и желаемого количества пространства на втором этаже с достаточной высотой, стропила крыши могут быть получены на уровне второго этажа или на коленной стене, которая находится в плоскости внешней стены ниже. Коленная стена, как это предполагает. Это может быть высота колена над полом или выше, но обычно это значительно ниже семи футов над полом. Чтобы увеличить высоту и доступ дневного света, в большинстве полутораэтажных домов есть слуховые окна. Стена колена второго этажа может быть укорочена или вообще устранена, если размеры и расположение слуховых окон обеспечивают достаточное полезное пространство.

Конечно, в одноэтажных и полутораэтажных домах карниз крыши и, следовательно, общая высота стен ниже, чем в двухэтажном доме. Нижние карнизы помогают заземлить здание и сохранить его относительный масштаб. Дома в два этажа и выше могут выглядеть более квадратными и внушительными.

Чем больше этажей, тем больше вероятность того, что ограничения по высоте зонирования также будут играть роль в дизайне соотношения высоты крыши и стен. Полноценные двухэтажные здания имеют полноценные стены на втором этаже с мансардным или соборным пространством над ними. Двухэтажные дома включают многие из тех же факторов соотношения крыши и высоты стен, что и полутораэтажные дома. Если предпочтительна крыша с более крутым уклоном, соединение ее с более короткой коленной стеной третьего этажа может удовлетворить ограничение по высоте. Или, в качестве альтернативы, если достижение определенного размера жилой площади третьего этажа является приоритетом, то средний уклон крыши может довести высоту здания до уровня ниже предела. Добавьте слуховые окна, чтобы получить дополнительное жилое пространство, а высота стены на третьем этаже может быть уменьшена еще больше.

Как и в большинстве проектов, определение наилучшего соотношения высоты крыши и стены зависит от баланса функций, контекста, эстетики и правил. Изучение этих типов взаимосвязей является сердцем жилого дизайна.

Кэти Хатчисон для энтузиастов дома

Электронная почта архитектора Кэти Хатчисон ( [email protected] ) ваш общий вопрос о дизайне жилого дома. Поместите «Спросите Кэти» в поле темы и резюмируйте свой вопрос в нескольких абзацах. Укажите свое имя, город и штат. Не включайте вложения. Вернитесь в категорию «Спросите Кэти», чтобы найти ответы Кэти на выбранные вопросы.

Калькулятор уклона крыши | Таблица углов наклона

Шаг крыши относится к величине подъема крыши по сравнению с горизонтальным измерением крыши, называемым прогоном. Чтобы увидеть, как шаг влияет на внешний вид гаража и стоимость изменения, нажмите кнопку центра дизайна на нашей странице комплектов для стойлового амбара.

Калькулятор уклона крыши

Амбары для столбов APB
Варианты конструкции сарая для столбов
===============================
Строительные калькуляторы и схемы
Калькулятор кубических ярдов
Калькулятор фермы
Калькулятор стропил
Квадратные строительные линии Пример

На рисунке ниже показан уклон ската крыши 7-12, что означает, что для 12 дюймов горизонтального измерения (прогона крыши) вертикальное измерение (подъем крыши) составляет 7 дюймов.

Это измерение лучше всего проводить на голой крыше, потому что свернутая кровельная черепица будет мешать вашим измерениям. Если это нецелесообразно, выполните те же измерения на нижней стороне крыши. Мы включили диаграмму уклона крыши под изображением примера 7-12 и калькулятор под ним.

Формула уклона крыши

Таблица градусов уклона крыши
1-12	4,76°
2-12	9,46°
3-12	14. 04°
4-12	18,43°
5-12	22,62°
6-12	26,57°
7-12	30,26°
8-12	33,69°
9-12	36,87°
10-12	39,81°
11-12	42,51°
12-12	45°

Это наш калькулятор шага, который преобразует шаг в угол или угол в шаг для расчета уклона крыши в полградуса.
