СИП внутри дома: гори ясно, чтобы было всем теплее! / О вводе в дачные дома, PE, СИП и щитке для УЗИП – CS-CS.Net: Лаборатория Электрошамана

Дом пользователя Belaal в момент пожара из-за возгорания СИПа в счётчике

Сегодня у нас будет СТРАШНЫЙ пост. Потому что пора начинать КОШМАРИТЬ не абстрактными вещами, а настоящими рассказами! Ещё один Кошмарник я сделаю по материалам фоток парня, который занимается обслуживанием этажных щитов за Уралом. Там вообще в ходу классная лотерея: «Выбирай, в каком месте тебе понравится открутить ноль на весь этаж».

В посте почти все фотографии — НЕ МОИ. Они принадлежат моим читателям. Они присылали мне их на почту или оставляли ссылки в комментариях к разным постам. Мне надо было фотки откадрировать, поэтому я подписал их общим копирайтом.
В тексте поста я буду указывать, откуда я взял фотки. Если я чего-то напутал или забыл — вы можете написать мне на мыло или в комменты, и я подпишу авторов в тексте поста.

Накатать этот пост меня вдохновило несколько каналов пожарных, которые я как-то нарыл на YouTube.

Навскидку мне запомнились «Я — Пожарный» и «Дерзкий Пожарный«. Советую пару часиков на них позалипать, чтобы понять то, что же такое — пожар и как сложно его тушить. А самое жуткое — это то, когда ввод сети в дом сделан так, что его нельзя отключить. А таким страдают некоторые посёлки в регионах: ввод со столба сразу заходит в дом и идёт на счётчик или вводной автомат, но внутри дома. Про это мы сегодня поговорим.

Но САМЫЙ кошмар, с которым несколько народа уже попало — это провод СИП и та его особенность, что он горит как свечка. Заглавное фото поста предоставлено юзером Belaal с сообщества, который зафоткал то, как горит его собственный дом на рассвете. Успев выбежать вместе с семьёй. Причина пожара — заведённый внутрь дома горе-электриками СИП и плохой контакт в счётчике внутри этого же дома. Пиздец.

1. Горючий провод СИП. Почему его НЕЛЬЗЯ заводить внутрь жилого дома?

Почему-почему? Да потому что он горючий. Это не ошибка или какое-то недопущение, а просто СИП так устроен. Дело в том, что химически можно получить два вида материалов для внешней изоляции: или такой, который стоек к солнечному свету, но горит, или такой, который не горит, но и не стоек к солнечному свету.

Поэтому рано или поздно Niled (как я понимаю) взяли и спроектировали специальный провод СИП для воздушек. В принципе у меня лежат образцы, так что я могу мелкий пост с фотками СИПа и зажимов сделать. Думаю, что сделаю, да. СИП — это ПРОВОД, а не кабель. Он создан специально для воздушек и имеет огромное количество разной арматуры для того, чтобы его можно было легко монтировать и подключаться к нему.

СИП самонесущий — ему не надо никаких поддерживающих тросов и дополнительной изоляции. Поэтому, кстати, то как электросети опускают его в трубу при монтаже щитков на столбе является для СИПа

грубейшей ошибкой. Вот так поступать с СИПом нельзя (фотка из поста про ВРУ и ненависть):

Идиотское подключение СИП к ВРУ в гофре

Для СИПа созданы специальные зажимы, которые покрывают большой ряд сечений и видов проводов: изолированный (с острыми зубцами для прокалывания) и неизолированный (с плоскими контактными пластинами). Всё продумано и сделано так, чтобы СИП находился только на улице, а если мы захотим подключить к нему подземный кабель — то мы использовали специальные зажимы.

Ещё раз. СИП — ГОРЮЧИЙ! При горении он будет капать горящими расплавленными каплями и поджигать всё вокруг! Из-за этого его ЗАПРЕЩЕНО ЗАВОДИТЬ В ДОМ! Он должен идти только ПО УЛИЦЕ!

Но у нас, как обычно, на правила плюют! Причём по двум вариантам: шобы не воровали (зато сгорели нахер) или в варианте «да нахер нужны эти дурацкие правила, ща я его в трубу засуну». Вот фотка из поста про переборку щита на дачной фазенде одного заказчика:

СИП со столба уходит в ПНД-трубу и прикидывается кабелем ВбБШВ

Здесь не видно (фотка сделана почти случайно, я не знал что буду выкладывать её в пост), но СИП, любовно смотанный в пучок изолентой, уходит в ПНД-трубу, которая примотана проволокой к уголку, забитому в землю. И, конечно же, появляется в деревянном доме внутри щитка со счётчиком вот так:

В доме остался старый никому не нужный щиток учёта

Что будет, если СИП вдруг загорится? Всё вокруг будет залито горящими каплями и дом сгорит, как и было на заглавной фотке этого поста у

Belaal.

Хорошо! Вторая часть мыслей: а почему СИП должен загореться? А потому что он сделан из алюминия, а алюминий под давлением затянутого винта течёт и его надо подтягивать. Вот иногда (редко, но метко) и возникают ситуации, когда плохой контакт греется и потом поджигает изоляцию СИПа.

Вот так это бывает. Обратите внимание, что вводной автомат до сильно загрустившего счётчика тут до сих пор включен.

Учётный щит со сгоревшим счётчиком (плохой контакт СИП)

А вот так было на объекте у Генерал Дрозд. Вот фотография из его поста в ЖЖ. Тут у счётчика поджарилась спинка:

Сгоревший счётчик (плохой контакт СИП), Генерал Дрозд

Видали, как полыхнуло? В данном случае щит учёта был на столбе. А если бы такое было в доме — то и был бы пожар.

Поэтому бейте палкой тех, кто пытается затащить СИП в дом. Не место ему там! А как быть — поговорим чуток позже.

2. Хреновые соединения. Щиток на фасаде от Funt. Лучше сгорите, но зато не воруйте!

Идём дальше! Теперича у меня есть несколько приветов от Кирича Funt. Ездил он к своим родственникам в область и увидел там в глубинке вот такой вот щиток ввода:

Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)

Сначала зацените какой-то хилый УЗИП. У меня такое ощущение, что это УЗИП для слаботочных сетей. А его тут поставили в силовую. Скорее всего при реальных перенапряжениях он бахнет. Может и автомат подзорвёт. Хе хе.

Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)

Но самое весёлое и трешовое — это вот ЭТО:

Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)

Если кто не понял — то это алюминиевые жилы специального провода для воздушек (АВК), который должен защищать линию от ложных подключений и воровства. Фазная жила у него находится в центре, а нулевая оплетает её. Это похоже на коаксиальный кабель.

Ну вот сделали такой, млять, провод. А как его подключать внутри щита-то? Ведь тут у нас система ТТ, в ней по нулю может прилететь что угодно. Значит ноль надо изолировать (как и чем, если он оплетает фазу?). А потом эти алюминиевые жилки как-то запихать в клеммы автомата или ещё куда-то.

Вот тут находчивые энергетики и решили поставить обычный пластиковый клеммник, про которые я ещё очень давно писал. Полный пиздец. Этот провод сам собой вынуждает делать пожароопасные щиты. Вы запомнили номинал вводного автомата? Он на 16А! То есть, вот это вот так обгорело на токе ВСЕГО в 16А!

А это ещё не всё. Знаете, где стоит этот пластиковый щиточек? ВОТ ГДЕ:

Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)

На фасаде деревянного дома. А чтобы дом гарантированно сгорел, вводной провод идёт под обшивкой фасада. Ох и устроили мы там с Киричем кипиш и промывку мозгов! Кирич — вживую, а я виртуально!

3. Способы перехода с СИПа на медь на фасаде.

До чего мы дошли на данный момент? Мы поняли, что СИП поддерживает и радостно распространяет горение. Поэтому его место — только на улице, и заводить его в дом его ни в коем случае нельзя.

А ещё мы увидели, как это горение происходит и чем чреваты хреновые контакты алюминия.

Давайте подумаем, как тогда нам оформить ввод в дом так, чтобы с ним не было проблем. Очевидно, что самый удобный способ — это подземный бронированый кабель: закопал его от столба или щитка учёта на столбе — и заводи в дом.

А как быть с СИПом? Довести его только до фасада дома и там перейти на медный кабель, который уже заводить в дом. Ещё раз выделю эту мысль: СИП создан ТОЛЬКО для воздушных линий — линий, которые идут по воздуху открыто вне помещений. Если вам надо протащить воздушный кабель в сарай — то вы из дома тащите медь. На фасаде дома переходите с меди на СИП и тянете его до сарая. На сарае снова переходите на медь и уводите её в сарай. Вот так и только так!

Давным-давно на МастерСити была вот такая вот фотка идеального, как там писалось, варианта перехода на медь на фасаде дома:

Пример перехода с СИПа на медный кабель через специальные сжимы

Да, её можно использовать как образец, потому что тут всё сделано грамотно: СИП держится на анкерном зажиме за кольцо, вкрученное в стену дома. Он находится на расстоянии от фасада и не касается его. Медный кабель выведен из дома через стальную трубу, выход которой загнут вниз, чтобы в неё не заливалась вода. Медь и СИП соединены между собой через специальные зажимы, а на жилы СИПа надеты изолирующие колпачки.

Дополнительно автор этой фотки обмотал медные жилы чёрной изолентой, чтобы придать им светостойкость. Фотка эта достаточно старая, и что именно была за изолента — не известно. То ли какая-то специально светостойкая (возможно, от 3М), то ли обычная. Если обычная — то она быстро развалится.

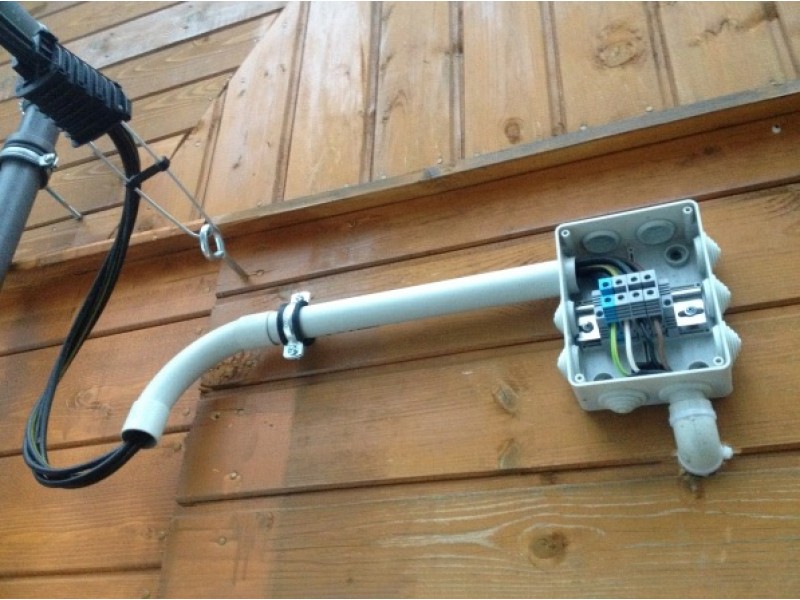

А вот вариант того, как сделал переход на медь один из камрадов, с которым я переписывался по мылу. Идея хорошая, но до конца я с ним не согласен: СИП идёт по фасаду дома в пластиковой трубе и, хоть эта труба имеет сертификат негорючести, всё же это — не то решение: она не светостойкая и рано или поздно разрушится. Если бы тут была сталь — то было бы здорово!

Один из примеров перехода с СИПа на медь через клеммы на DIN-рейку

Но иногда возникает более сложная задачка, когда надо решить сразу и вопрос с вводом СИПа, и УЗИПами, и подводкой контура заземления и иногда поместить счётчик в доме или около него.

И вот тут и придумалось у меня комплексное решение.

4. Щит заземления и УЗИП на фасаде дома. Решаем все задачи одним щитом.

В общем, этот вариант у меня достаточно устоялся и сейчас на всех консультациях по щитам я про него и рассказываю. Да и мне самому понравилась эта идея в стиле «Блин! Как же это я про тебя забыл-то». Чтобы понять, к чему я веду, давайте выпишем те задачки, которые нам надо решить при вводе электричества в дом:

  • Контур заземления и молниезащиты. Именно контур, а не пресловутый треугольник, который все так любят. Если вы делаете молниезащиту — то вам надо забить заземлители хотя бы по двум, а лучше по четырём углам дома и обвязать это всё в единую полосу. Если не делаете — то достаточно забить один заземлитель с контролем сопротивления контура.
  • Ввод PE от контура заземления в щит
    . Чаще всего сам контур заземления делается стальной полосой или проволокой. Понятно, что тащить её в щит — это тупо. Как её блин затащить в белый и красивый щит серии AT/U, например? Вы ещё скажите — к корпусу щита приварить, хех.
    Поэтому где-то на улице/подвале к полосе приваривается болт, к которому через наконечник ТМЛ прикручивается обычный медный провод ПуВ/ПуГВ сечением от 10 квадратов, который уже и заводится в дом. Такое соединение надо как-то защитить от земли, влаги и сделать его обслуживаемым.
  • Внешний разъединитель на случай пожара или ЧП. Было бы хорошо, если бы где-то вне дома был разъединитель, которым дом можно отключить.
  • УЗИПы. Им требуется две вещи (в самом жёстком варианте): металлический щиток, где они могут спокойно и безвредно бахнуть или загореться и PE максимально близко к контуру заземления. А между УЗИПами и щитом, который мы ими защищаем (наш щит дома) ещё и желательно сделать некоторое расстояние (несколько метров кабеля).
  • Переход с СИПа на медь. Про это мы уже говорили: СИП заводить в дом нельзя.

Что у нас получается? Сначала кажется, что я выписал список пунктов, которые противоречат друг другу. Как, блин, перейти с СИПа на медь и сразу же поставить УЗИПы и ещё и полосу от контура подвести?

Так вот вам хорошее и грамотное (по моему мнению) решение: металлический щит ввода на фасаде дома! Это не щит для счётчика (но его можно совместить с ним), а специальный щит, где могут стоять УЗИПы, приходить СИП в металлической трубе и стальная полоса от контура заземления.

Удобнее всего делать такой щит на базе серии ST от DKC. Вот щиток, который я делал для комплекта щитов в Пушкино:

Щит для ГЗШ и УЗИП на фасад дома

Тут у нас есть главная заземляющая шина (ГЗШ), на которую будет приходить PE от контура заземления и ряд клемм «Вход-Выход» (клеммы на 16 квадратов, соединённые попарно перемычками), которые нужны для того чтобы соединить между собой кабель ввода из земли, кабель ввода на дом и сделать отвод на установку УЗИПов внутри этого щитка. Сам щиток будет находиться на стене дома.

А вот ещё пример таких щитков (учёта на столб и УЗИП на фасад) для дома в Грибаново:

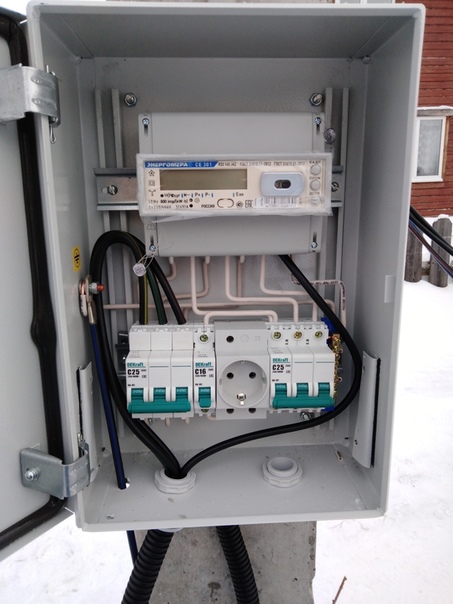

Щит учёта состоит из вводного автомата, счётчика и вольтметра

Кайф такой идеи в том, что мы не пытаемся впихать брутальные и объёмные вещи в нашу красивую DIN-реечную систему (как это было, например, в щите в Томилино), а выносим всё объёмное на фасад дома. А в щит (шкаф) дома будет приходить уже трёх- или пятижильный кабель, и в том щите можно будет действовать точно так же, как в квартирном — просто брать питание и использовать его, не думая ни о каких системах заземления.

Небольшой щиток учёта и щит УЗИПов для этого щита (Грибаново)

В итоге можно сказать так: если вы знаете, что никогда никакие УЗИПы, молниезащита и прочие прелести вам не понадобятся — то переходите на фасаде дома с СИПа на медь и заводите её в дом сразу. Если же есть желание сделать задел на будущее — то организуйте себе такой вот щиток на стене (фасаде) дома и подтащите туда ввод от контура заземления и ввод со столба. А в будущем в этом щитке можно будет развернуться.

Так вышло, что Кирич Funt переделывал ещё один ввод у своих родственников, но в другом доме. И вот там как раз мы и сделали такой щиток на фасаде с заделом на будущее.

Щит DKC серии ST на фасаде дома для перехода с СИП на медь, заземления, УЗИПа и учёта (Funt)

Воздушный ввод при помощи сжимов переводится на два кабеля ВВГ-нг-LS 1×10, которые потом в трубе опускаются к щитку на стене.

Переход с ввода на кабели ВВГ (Funt)

В щите пока вот так вот. Если в будущем понадобится добавить сюда УЗИПы или что-то ещё — то место есть.

Щит DKC серии ST на фасаде дома для перехода с СИП на медь, заземления, УЗИПа и учёта (Funt)

5. Следим за качеством соединений и даже расходников: хреновые шинки и НШВИ.

И последний кусок поста про пожары и прочее — неожиданный. Оказывается, если мы имеем дело с вводом питания в дом, то обращать внимание надо ещё и на шинки, на которых некоторые недобросовестные электрики пытаются делать разделение N/PE.

Если вы посмотрите на всякие «щиты ввода на столб» от застройщиков или местных электриков, то там обычно используются самые обычные винтовые латунные шинки на DIN-рейку. А у них есть два косяка: зажим провода торцом винта и слабый ток, на который они рассчитаны (до 63А обычно).

Как мы помним, хе хе, алюминий обладает текучестью под давлением винта. Поэтому если зажать СИП напрямую в такую шинку, то рано или поздно можно получить вот такое вот дерьмо:

Дешёвая латунная шинка N/PE, сгоревшая из-за плохого контакта

А если стебаться ещё сильнее, то посмотрите на то, как иссверлен этот латунный брусочек. Может быть само его сечение и позволит пропускать ток в 63А, но если в нём наделать дырок, то сечение бруска в этих местах снизится.

Какой у нас самый худший вариант аварии с отгоранием нуля на магистральной линии? Если у нас сделана система TN-C-S, повторное заземление нуля в линии хреновое — то через такую шинку может течь огромный уравнивающий ток. В самом худшем случае — ток до номинала вставок на подстанции, которыми защищена эта линия.

Поэтому такие шинки использовать для ввода СИПа или узла разделения PEN НЕ НАДО! Берите распределительные блоки. Я использую ABB BRU/DBL, но те же ИЭК и ТДМ делают блоки «РБ», которые тоже имеют право на жизнь и имеют надёжный контакт (а стоят недорого). Их можно брать на ток от 125А и не париться.

А следующую порцию фоток мне снова прислал читатель. Вводные данные такие — в щите стоит на вводе автомат C25, потом УЗМка. В какой-то из дней было обнаружено, что один из контактов автомата подгорел, а УЗМка начала стекать с рейки.

Плохое качество наконечника НШВИ: оплавилась УЗМка

Вот так выглядит подгоревший контакт автомата. Видно, что юбочка наконечника НШВИ расплавилась и стекла по проводу.

Плохое качество наконечника НШВИ: оплавилась УЗМка

УЗМке досталось из-за теплового расцепителя автомата: температура от плохого контакта передавалась на внутренние железки автомата, которые грели его корпус. А его корпус нагревал УЗМку, которая стояла рядом. Вот она и поплавилась.

Плохое качество наконечника НШВИ: оплавилась УЗМка

Когда нагрев стал более сильным, автомат стал отключаться по тепловому расцепителю и только тогда проблему заметили.

Мы с автором фоток гадали о том, почему НШВИ оплавился и остановились на двух версиях: или на том, что НШВИ был из какого-то странного металла (его расцветка напоминает китайскую) и плохой контакт был внутри него, или на том, что плохой контакт был внутри автомата.

Плохое качество наконечника НШВИ: оплавилась УЗМка

6. Итоги. Как же обращаться с СИПом?

В общем, если подвести итоги, то написать надо вот такие мысли:

  • СИП — пожароопасен и он таким создан специально (из-за использования полимера, который светостоек, но горюч).
  • Его место — ТОЛЬКО на улице. Заводить в дом его нельзя и это чревато пожарами.
  • Переходить с СИПа на медь надо около фасада дома. Сделать это можно или сжимами или при помощи щитка на стене дома.
  • Если у вас будут УЗИПы, молниезащита, система TN-C-S или ещё что-то подобное, то для всего этого удобнее будет организовать щиток на стене дома, куда подтащить ввод и провод от контура заземления. В этом случае все брутальные и пожароопасные компоненты (СИП, УЗИП) будут находиться в брутальном металлическои ящике и не надо будет думать о том, как запихать их в обычный силовой щит внутри дома.

На этом у меня всё. Держите ещё и фотку из инетовских приколов. Это называется «…если нет заземления, но начальство настяло на обратном».

Как не надо делать заземление объектов

Ввод в дом проводом сип: рассмотрим подробно

Электрический ввод проводом СИП

СИП провод в последнее время завоевывает все больше поклонников. Все чаще его используют не только в качестве ответвления для ввода в дом, но и в качестве основного провода на воздушных линиях электропередач.

Что это за провод, какие его основные преимущества и как с его помощью выполняется подключение частных домов, мы и рассмотрим в нашей статье.

Что такое провод СИП и в чем его преимущества

Что такое провод СИП

СИП расшифровывается как «самонесущий изолированный провод». Как следует из названия, главным его отличием от уже привычного провода является наличие изоляции. В качестве оной применяется светостабилизированный сшитый полиэтилен, который, по словам производителей, готов служить более 25 лет.

На фото представлены все модели проводов СИП

Итак:

  • На данный момент на рынке представлено несколько модификаций данного провода. Наиболее простыми являются СИП1 и СИП 2 провод. Они состоят из двух жил, один из которых, фазный, имеет изоляцию, а нулевой является несущим и изоляции не имеет. Отличием между этими типами провода является только тип используемой изоляции.

Обратите внимание! Есть еще провод СИП 2F, который отличается от приведенных выше моделей также только типом изоляции.

  • Провод СИП 1А и СИП 2А имеет изолированный фазный и нулевой провода. Отличия между ними состоят только в типе используемой изоляции.
  • СИП 3 провод, который имеет всего одну изолированную жилу. Его изготавливают по технологии сталь — алюминиевого провода с последующим покрытием изоляцией.
  • Но самая низкая цена на провод СИП 4, который не имеет несущих жил, а все его четыре провода имеют изоляцию. Достичь этого удалось за счет применения не сплавов алюминия, как в других моделях, а чистого алюминия. При этом провод СИП 4 не имеет несущих жил, а крепится за сам провод.
  • Также без несущей жилы изготавливают провод СИП 5, который изготавливают двухжильным. Все его жилы изолированы.

Преимущества провода СИП

По сравнению с обычным проводом, СИП имеет массу преимуществ. При этом из недостатков можно отметить только более высокую стоимость.

По всем же остальным параметрам он существенно превосходит старые алюминиевые провода.

Провода СИП просты в монтаже и эксплуатации

Итак:

  • Благодаря наличию изоляции, существенно сокращается вероятность коротких замыканий вследствие соприкосновения проводов во время ветра или из-за попадания посторонних предметов.
  • Наличие специальной арматуры позволяет выполнять подключение между проводами СИП без снятия напряжения. При этом фурнитура для крепления проводов имеет срывные головки, которые регулируют степень зажима проводов.
  • Наличие изоляции позволяет существенно упростить процесс монтажа провода и выполнить его своими руками даже не подготовленному человеку. Ведь нет необходимости использовать изоляторы.
  • Еще одним важным преимуществом для энергоснабжающих предприятий является невозможность осуществлять «набросы» и таким образом воровать электроэнергию. Именно поэтому провод СИП они все чаще используют для подключения частных домовладений.
  • Немаловажным преимуществом является и более привлекательный внешний вид провода. Именно этот фактор во многом становится определяющим при выборе провода в качестве вводного для подключения домов.

Подключение частных домов проводом СИП

Ввод электричества в дом проводом СИП хоть и решает массу проблем, но не снимает обязательства по выполнению требований ПУЭ к вводу электричества в дом. А они для провода СИП не имеют отдельных указаний.

Подключение кабеля к проводу СИП

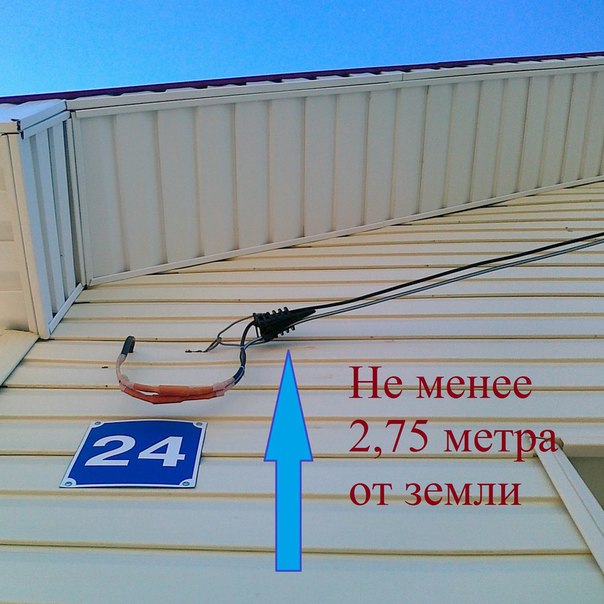

  • Одним из главных требований, которые определяет п.2.1.79 ПУЭ, является высота ввода. Она должна быть не меньше 2,75 метров. При этом до спусков крыши или других выступающих частей дома должно быть расстояние не меньше 20 см.

Обратите внимание! Если высота вашего дома не позволяет выполнить эти требования, то допускается ввод через крыши. При этом для достижения требуемой высоты допускается установка дополнительных креплений. Обычно для этого используется стальная труба, через которую прокладывается провод в дом. Она выступает до требуемой высоты.

  • Также п.2.1.75 ПУЭ нормирует расстояния до проводов от окон и балконов. Над окном это расстояние должно быть не менее 50 см, под окном 1 метр, а по вертикальной плоскости не ближе чем в 75 см. При этом расстояние до балкона со всех сторон должно быть не меньше 1 метра.
  • Выбрав место для крепления проводов, можно приступать непосредственно к монтажу. Инструкция по креплению провода СИП рекомендует применять специальную арматуру. В их число входят специальные анкерные кронштейны, которые крепятся к стене при помощи дюбель-гвоздей. К этому кронштейну крепится анкерный зажим, который удерживает провода при помощи внутренних клиньев.

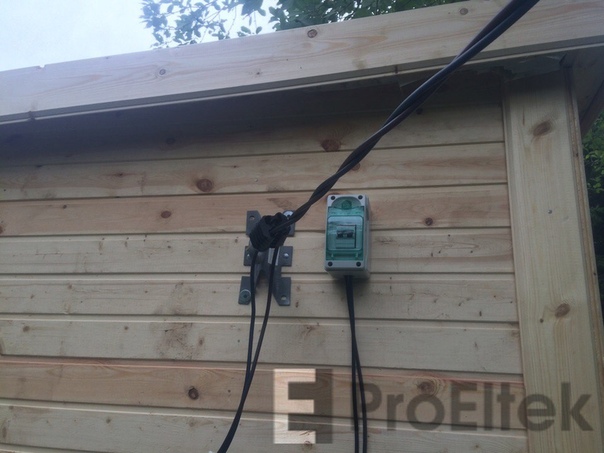

Провод СИП крепится к дому специальной арматурой

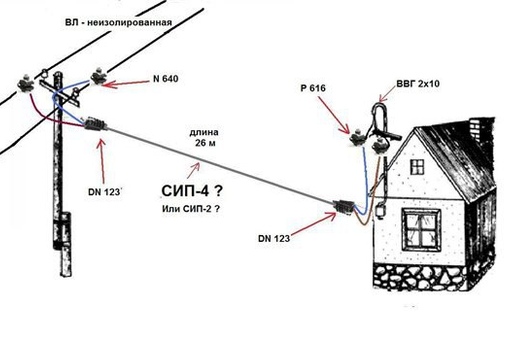

  • Закрепив провод между столбом и домом, можно приступать непосредственно к вводу в дом. Здесь может быть несколько возможных вариантов. Если вводной автомат и счетчик расположены на стене дома, то проводом СИП лучше выполнить подвод электроэнергии только до вводного автомата. Остальную разводку лучше выполнять кабелем.
  • Если же вводной автомат и счетчик расположены в распределительной коробке внутри дома, то можно выполнить либо подключение кабеля к проводу СИП, либо ввод в дом электричества проводом СИП. В любом случае, требования по вводу одинаковы для всех из приведенных вариантов.
  • Ввод провода в дом должен осуществляться в металлических коробах, трубах или гибких шлангах. Обычно используют стальную трубу. Согласно п. 2.1.78 ПУЭ, в ней следует предусмотреть отсутствие возможности скапливания и попадания влаги.

Обратите внимание! При вертикальной прокладке провода или кабеля по стене деревянного дома для защиты стены дома от возгорания следует применять металлические короба, трубы или гофры. В крайнем случае, между проводом и стеной должна быть подкладка из асбестового полотна.

Вывод

Провод СИП достаточно прост и удобен в эксплуатации, поэтому он находит все большее распространение. Выполнить подключение с его помощью электроэнергии достаточно просто, а благодаря наличию изоляции, вам не придется соблюдать достаточно строгие нормы по расстоянию между проводами.

Поэтому наша статья и видео по данной теме на сайте должны ответить на все ваши вопросы.

Как подключить провод СИП к частному дому / Статьи и обзоры / Элек.ру

Электроснабжение частного дома осуществляется от линии электропередач, идущей по улице. Для его подключения делается ответвление от магистрали. Для этих целей уже на протяжении нескольких лет используются самонесущие изолированные провода СИП.

Они пришли на замену старых алюминиевых неизолированных проводов.

СИП стал популярен, так как имеет много преимуществ над использованием оголенных проводов:

  1. Отсутствует возможность получения короткого замыкания, путем перехлеста проводов, и он имеет повышенную механическую прочность.
  2. Хорошо устойчив к атмосферным воздействиям. Его изоляция из светостабилизированного полиэтилена отлично выдерживает ультрафиолетовые излучения. На проводах меньше скапливается лед и снег.
  3. Имеет простой монтаж с помощью специальной арматуры (анкерные зажимы, кронштейны и т.д.)
  4. Подключение к линии можно осуществлять без снятия напряжения с помощью прокалывающих зажимов.
  5. Большой срок службы, который составляет более 30 лет.

При подключении провода СИП к дому необходимо выполнять некоторые требования.

1. Расстояние от опоры линии электропередач до дома должно быть для не более 25 м и для СИП-2 не более 40м. Если данное расстояние превышает 25 м, то необходимо ставить дополнительную опору или столб.

2. Минимальное расстояние от провиса провода СИП до поверхности земли должно быть не менее 3,5м. Электроснабжение частного дома может осуществляться по двум схемам. Это указывается в технических условиях на подключение дома, которые выдает местная сетевая компания. Суть различия схем заключается в месте установки прибора учета электроэнергии. Счетчик может быть установлен на улице в щите учета или в непосредственно в самом доме в домашнем щитке.

Если вам указали, что счетчик электроэнергии должен быть установлен на улице, то для этого необходимо приобрести металлический ящик со степенью защиты IP54. Также в нем должно быть смотровое окошко для беспрепятственного доступа инспекторов для снятия показаний.

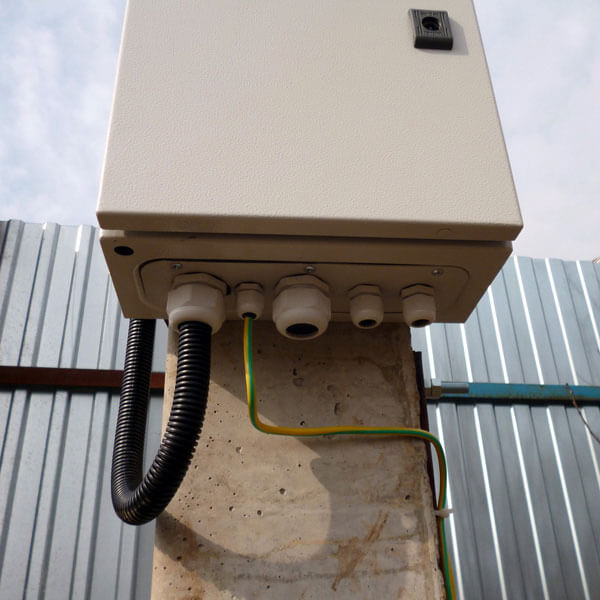

Тут щиток может быть установлен на опоре или на отдельном столбе. Поэтому провод СИП прокладывается от линии электропередач до нужно столба, спускается вниз и заводится в щит учета через нижние отверстия. Подключается он к вводному автомату, который будет пломбироваться. Далее от щита учета, либо по воздуху, либо под землей прокладывается вводной кабель до домашнего электрощита.

Еще щит учета может крепиться к наружной стене дома. Тут уже СИП доводится до фасада здания и спускается вниз к щитку. Для прокладки СИП по фасаду здания необходимо использовать гофротрубу. При этом необходимо соблюдать ПУЭ п. 2.6.60, где говорится: «Расстояние в свету между СИП и стеной здания или сооружением должно быть не менее 0,06 м» Также есть еще ограничения в минимальных расстояниях: по горизонтали от окна и двери минимум 0,3м, по вертикали от окна 0,5 м и от двери 1,0 м При прокладке СИП по фасаду из горючих материалов необходимо использовать не горючие гофрированные трубы.

Когда прибор учета электроэнергии находится дома, то вводной провод нужно заводить в сам дом. Стоит отметить, что прокладка СИП внутри дома запрещена. Поэтому он крепится к фасаду здания с помощью анкерного зажима для самонесущих систем. Далее уже через прокалывающие зажимы организовывается переход на медный кабель из негорючей изоляции, например, на ВВГнг. Данный кабель уже прокладывается внутри помещений и ведется к вводному щитку, где подключается к вводному коммутационному устройству.

Минимальное сечение, которое имеют провода СИП, составляет 16 мм2. Это стоит учесть при его использовании: он плохо гнется, имеет большие радиусы изгиба, для его подключения нужны большие клеммники. Жилы СИПа изготавливаются из алюминия. Поэтому соединять с медными проводами напрямую его нельзя. Для этого нужно использовать сжимы ответвительные типа «орех» или прокалывающие зажимы.

При подключении провода СИП к частному дому необходимо обращать особое внимание на его цветовую маркировку. Изоляция его жил имеет черную окраску, на которой можно увидеть продольные цветные полосы. Многие электрики, кто впервые сталкивается с подключением данного провода, сначала теряются в определении нулевого (PEN) проводника. Как уже всем известно, что по ГОСТу нулевой проводник должен иметь синюю или голубую окраску. В СИПе есть жила черного цвета с голубой полоской. Из-за этого многие данную жилу самонесущего провода принимают за нулевой проводник. На самом деле это не так. Нулевым проводником в СИПе является жила полностью черного цвета без разноцветных полосок. Все остальные жилы с цветными полосами — это фазные проводники. При монтаже обращайте на это внимание.

Существуют 2-х жильный СИП для однофазного подключения и 4-х жильный для 3-х фазного подключения. Какая выбрана сеть для подключения дома указывается в технических условиях.

Также есть разные марки данных проводов. Для подключения частных домов рекомендуется использовать тип СИП-4. В нем все жилы имеют внешнюю изоляцию, одинаковое сечение и все совместно выполняют несущую функцию.

Использование проводов СИП для подключения частных домов позволило: ускорить процесс подключения, уменьшило стоимость обслуживания, увеличило срок службы и снизить вероятность появления аварийных ситуаций на сети электроснабжения.

Источник: Компания «Уралэнерго».

Ввод в дом при помощи СИПа

Просмотров 15 Опубликовано Обновлено

В данной статье хотелось бы поговорить об устройстве воздушного ввода в дом при помощи самонесущего изолированного провода (СИПа). Этот современный провод набирает большую популярность, да и энергоснабжающие организации требуют применение именно этого электрического провода. Мы с вами рассмотрим технические решения, которые помогут нам избежать ошибок.

Почему нужно применять именно СИП

СИП (самонесущий изолированный провод) заменил в электрике привычный неизолированный многопроволочный алюминиевый провод, который и по сей день используется на необъятных просторах нашей родины в составе воздушных линий (ВЛ). Алиминиевый неизолированный провод применялся раньше для ввода в здания по причине отсутствия надежных изоляционных электроматериалов, которые могли бы служить в тяжёлых условиях эксплуатации под открытым небом. СИП же своим появлением разом снял практически все проблемы, связанные с погодными условиями, а также короткими замыканиями, которые очень часто случались при использовании неизолированных проводов. Изоляция из сшитого полиэтилена не боится ни атомосферных осадков, ни ветра (приводящего к замыканию), ни солнечного света и способна прослужить 25 лет — это минимум. По своей сути СИП — это старые неизолированные алюминиевые многопроволочные провода в изоляции. Монтаж ввода в здание при помощи СИП занимает меньше времени и сил, чем неизолированными проводами, поскольку для данного провода существует масса различной крепежной арматуры.

Как правильно производить монтаж СИПа

Перед началом монтажных работ необходимо сначала получить технические условия в местном отделе Энергосбыта. Можно, конечно, монтировать ввод и без этих условий, но лучше заранее всё согласовать с энергосбытовскими электриками, чем потом всё переделывать (они могут просто пойти на принцип).

Для ввода в жилой дом применяется СИП 4 без несущего троса с жилами одинакового сечения по 16 мм² каждая. СИП является алюминиевым кабелем, а использование алюминиевого провода сечением менее 16 мм² на данный момент запрещено нормами ПУЭ. Провод же большего сечения вам просто не нужен, поскольку и 16 мм² более чем достаточно. Количество жил СИПа для ввода в дом будет зависеть от того, однофазный или трехфазный у вас ввод по плану. Если у вас однофазка (220В), то СИП будет состоять из двух жил (ноль и фаза), а если трёхфазка (380В) — четыре жилы (ноль и три фазы).

Ответвление от магистральной воздушной линии электропередачи производится при помощи штатных прокалывающих зажимов для СИПа. При использовании таких зажимов жилы СИПа не надо зачищать, а усилие зажима регулируется срывной шестигранной головкой. Необходимое количество зажимов определяется количеством жил провода. Если расстояние от магистральной ВЛ до дома превышает 25 метров, то по техническим условиям потребуется установка дополнительной опоры, на которой вводной кабель будет крепиться при помощи поддерживающего зажима. Но такое требуется крайне редко, поскольку расположение линий электроснабжения учитывается еще до начала строительства любого жилого дома.

На подводе к наружной стене дома СИП можно закрепить при помощи анкерного зажима на кронштейне. Это тоже штатная арматура для СИПа и особых проблем при ее монтаже возникнуть может. Здесь тоже количество зажимов и анкеров соответствует числу вводных жил. Жилы СИПа на стене прокладываются либо в гофрированной трубе, либо в пластиковых коробах — так безопаснее и эстетичнее.

Как правильно завести СИП внутрь дома

Мы с вами довели СИП до места ввода внутрь дома. А вот здесь возникает логичный вопрос — вести до счётчика (или распределительного щитка) всё тем же СИПом или же ещё на улице делать разрыв, а дальше вести медным кабелем, предназначенным для внутренней электропроводки, например ВВГнг сечением 6 мм² или 10 мм².

Большинство электриков сходится во мнении, что самонесущий изолированный провод (СИП) — это провод, который предназначен для наружных электромонтажных работ. Тем более он алюминиевый, что противоречит нормам и требованиям ПУЭ. Они считают что СИП и кабель ВВГнг необходимо соединять между собой ещё на улице, до ввода в здание. Соединение производят при помощи прокалывающих зажимов («орешков»).

С другой стороны, работники Энергосбыта очень болезненно воспринимают всяческие разрывы во вводном кабеле, будь-то СИП или обычный кабель, поскольку в этом видят большую вероятность хищений электроэнергии (подсоединение к электролинии до счётчика). К тому же очень резонным выглядит замечание, что СИП – это провод, который выдерживает тяжёлые условия уличной эксплуатации, поэтому он вряд ли будет менее надежным внутри здания. А различные «орешки» или прокалывающие зажимы – это дополнительное небезопасное место в электропроводке, которое может привести к большим неприятностям. Поэтому даже проектные организации нередко предлагают заводить СИП непосредственно на вводной автоматический выключатель распределительного щита.

Большая проблема здесь заключается в другом — СИП довольно жёсткий электрический провод и монтировать его внутри электрощита не очень удобно. Но, тем не менее, возможно.

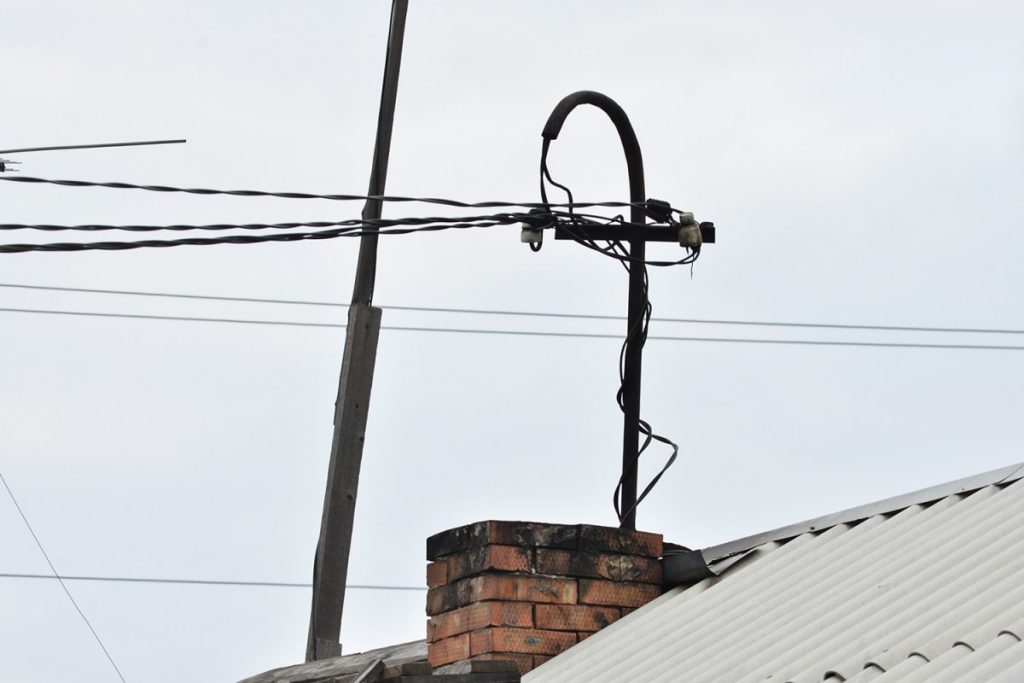

По моему мнению ввод в дом должен выглядеть примерно так: на улице устанавливается дополнительный автомат (двух- или четырехполюсной в зависимости от числа фаз) перед самым вводом в стену. Данный автоматический выключатель можно установить в отдельном пломбируемом боксе. До этого автомата будет проложен СИП, а после него – ВВГнг в гофрированной трубе. Номинал автомата лучше всего выбирать на одну ступень выше автомата во вводном распределительном электрощите, чтобы при перегрузках и коротких замыканиях внутри дома не приходилось лазить на наружную стену дома. Наружный автоматический выключатель защитит кабель внутри стены от короткого замыкания и обережет ваш дом от пожара.

Отверстие для вводного кабеля в стене надо армировать пластиковой или стальной заземленной трубой. Доверяться в этом деле одной лишь гофротрубе не следует. Категорически не подходят для защиты ввода куски резинового шланга. Резина со временем теряет свои диэлектрические и механические свойства, она становится хрупкой и токопроводящей. От такой защиты будет один только вред – она подведет в самый неожиданный момент. Из-за всех перечисленных тонкостей и разногласий настоятельно рекомендуется предварительно согласовывать план организации электрического ввода в дом с представителями Энергосбыта.

Монтаж СИП кабеля от столба к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.

Такой способ сопровождался массой недостатков:

  • схлесты проводов при ветре
  • возможный обрыв провода
  • окисление в местах соединений
  • проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
  • большая занимаемая площадь на фасаде
  • возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Материал

Перед монтажом необходимо приобрести весь материал, а именно:

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Для подключения к основной магистральной линии эл. передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов. В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима.

Важно сделать одно замечание.

Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к голым проводам

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Источник — Кабель. РФ

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

  • если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т. к. расстояние от СИП до стен должно выдерживаться минимум в 6см
  • перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).
Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Статьи по теме

Подключение СИП от магистрали до дома



Вступление

Подключение СИП от магистрали до дома называют абонентское подключение. Оно выполняется в рамках нового подключения или замены старых проводов АС на СИП. Перед подключением выполняется ряд бюрократических согласований, а само подключение производится  проводами СИП 2×16, как самостоятельно, так и вызовом профессионалов.

Получение согласований на новое подключение СИП от магистрали до дома

  • В вашем районе нужно найти государственный орган, отвечающий за энергосбыт района.  В них получаете документы, что вы, как собственник или уполномоченное лицо, имеете право на подключение;
  • Заказываете и получаете проект подключения дома;
  • Если в радиусе 25 метров от дома стоит опора магистрали или линейного ответвления, то подключать будете от неё. Если опоры удалены, то придется «раскошелится» на установку дополнительной опоры.

Подключение СИП от магистрали к дому

разобьем работы по подключению дома на следующие этапы:

  • Запука материалов;
  • Подключение проводов ответвления к дому;
  • Подключение проводов ответвления к магистарали.

Приобретение необходимых материалов

Для работ вам понадобится:

Примечание: Обычное подключение однофазное (фаза+ноль) и для него используется СИП сечением 2×16 мм2.

  • Два анкерных зажима. Правильное название зажимы анкерные клиновые самозатягивающиеся. Марка компании NILEDPS 1500.
  • Четыре прокалывающих зажима. Марка NILED  PS 95– 2шт, P 4-2 шт.
  • Вворачивающийся крюк или стеновой кронштейн для крепления анкерного зажима к фасаду дома.

Этапы работ по подключению СИП

  • Раскатать кабель от опоры до дома. СИП нельзя раскатывать по земле, возможно повреждение изоляции. Для раскатки используются кабельные ролики;
  • Закрепить анкерный зажим на фасаде дома вместе с СИП;
  • Натянуть СИП от дома к опоре. Высота ввода в дом должна быть не менее 2750 мм. СИП не должен быть натянут как струна, но и не должен сильно провисать.
  • Закрепить СИП на опоре при помощи второго анкерного зажима. Анкерный зажим крепится у бетонной опоре на кронштейн, который крепится к опоре монтажными лентами со скрепками.
  • Последними этапами СИП подключается к магистрали ВЛИ и к кабелю электропитания дома.

Подключение СИП к магистрали

СИП отвода подключается к магистральным проводам ВЛИ при помощи прокалывающий зажимов. Конструкция зажимов такова, что не нужно зачищать изоляцию проводов. Провода вставляются в два гнезда зажима и затягиваются общим болтом.

На рисунке вы видите подключение отвода к дому от промежуточной опоры.

Видео: Монтаж ответвительных зажимов

Примечание: На опоре можно установить щиток со счетчиком учета. Для этого его придется опустить, для визуального контроля проверяющими органами, а в щитке нужно предусмотреть окошко. Счетчик можно установить и на фасаде дома, нет никаких ограничений.

Подключение СИП у дома

Для подключения дома есть два варианта:

  1. Завести СИП в дом. Подходит только СИП 4.
  2. Сделать стыковку СИП и кабеля электропитания дома. Лучше использовать кабель ВВГнг.

  1. Кронштейн;
  2. Анкерный зажим;
  3. СИП;
  4. Зажимы прокалывающие;
  5. Кабель ВВГнг в гофре.
  • Соединение СИП и ВВГнг производится на прокалывающих зажимах (4).
  • Ввод любого кабеля в дом, осуществляется через гильзу. В деревянном доме гильза окружается негорючим материалом.
  • Вводной кабель заводится в электрощит и на ввод ставится вводной, двух полюсной (это наш пример) или четырехполюсной  автомат защиты.

©Elesant.ru

Видео статьи: Подключение СИП к дому

Другие статьи раздела: Подключение дома





Какой правильно выбрать провод СИП для ввода в дом?

При выборе ввода в дом электричества при помощи воздушной линии (ВЛ), для начала нужно ознакомиться с основными характеристиками самонесущего изолированного провода, (сокращенно СИП) и прочитать о том как выбрать сип провод о достоинствах при монтаже.

Перейдя по приведенным выше ссылкам, ознакомившись с данной информацией, будет легче правильно сделать выбор самонесущего изолированного провода.

Свойства, достоинства и недостатки СИП

Для удобства, в данной статье стоит коротко напомнить некоторые особенности СИП:

  • Несколько токонесущих жил СИП часто смотаны в жгут, из-за чего он похож на кабель. Поэтому его часто называют СИП кабелем;

    Бухта СИП кабеля

  • Самонесущий – означает, что для его поддержки в воздухе не требуется натянутая струна, как для монтажа других видов кабелей. Данная особенность обеспечивается прочностью самих жил из алюминия, или при помощи дополнительного стального провода сердечника;

    Несущий стальной сердечник в конструкции СИП

  • Крепеж кабеля СИП осуществляется при помощи специальной арматуры;

    Анкерные зажимы для монтажа СИП

  • Для подключения данной кабельной продукции не обязательно снимать изоляцию с жил – существуют специальные прокалывающие зажимы;

    Подключение ответвления при помощи прокалывающих зажимов

  • Разнообразие сечений выпускаемых кабелей обеспечивает энергоснабжение, как частных домов, так и зданий с оборудованием большой мощности.

Очевидными являются преимущества СИП кабеля:

  • Полная безопасность для людей и животных при разрыве ВЛ и падении провода на землю;
  • Отсутствие утечек тока при контакте провода с ветками деревьев, элементами конструкций, стенным покрытием или телами птиц;

    Работоспособность СИП при контакте с ветками недавно выросшего дерева

  • Сохраняющаяся работоспособность при срыве с крепежной арматуры на одном из столбов;
  • Неподверженность коррозии покрытых изоляцией токонесущих жил;
  • Меньшее, чем у неизолированных ВЛ минимальное расстояние до земли;

    Визуальное сравнение расстояния от земли у различных типов проводов

  • Устойчивость к обледенению и налипанию мокрого снега;
  • Продолжительный срок эксплуатации при правильно сделанном монтаже.
Визуальное сравнение обычного и изолированного ввода электричества в дом

Единственным конструктивным недостатком является пониженная максимальная пропускная мощность СИП по сравнению с голыми проводами – при перегрузке покрытые изоляцией проводники охлаждаются хуже.

Естественно, наличие изоляции и высокая технологичность СИП негативно сказывается на его стоимости, но цена электрической и пожарной безопасности дома и его обитателей не исчисляется в денежных единицах.

Выбор СИП для ввода электричества в дом

Чтобы правильно выбрать СИП кабель нужно  определить:

  • предназначение ВЛ;
  • условия работы, места прокладки проводов и требования безопасности;
  • требуемое количество фаз;
  • мощность нагрузки.

Подробно с маркировкой, значением цифр, буквенных модификаторов, и основными характеристиками СИП можно ознакомиться на данном ресурсе, перейдя по ссылке. Первая цифра определяет виды кабелей, их предназначение и условия эксплуатации.

Основные свойства различных марок СИП кабеля

Визуально ознакомиться с разновидностями самонесущих изолированных проводов можно посмотрев приведенные ниже рисунки:

В СИП-1 нулевая несущая жила со стальным сердечником не изолированнаяВ СИП-2 нулевая несущая жила изолированаКаждый отдельный провод СИП-3 имеет армирование сердечником и изоляциюСИП-4. Изолированные жилы не имеют сердечников

Чтобы не описывать заново технологические характеристики и виды самонесущих изолированных проводов, следует заметить, что в данное время наибольшей популярностью пользуется марка СИП-5 по следующим причинам:

  • Отсутствует несущая жила со стальным сердечником – это что уменьшает общий вес, а нагрузка равномерно распределяется по проводам;
  • Изоляция выполнена из сшитого устойчивого к солнечным лучам (светостабилизированного) полиэтилена, что обеспечивает продолжительный срок службы (40 лет) и высокую эксплуатационную надежность;
  • Благодаря высокому качеству изоляции, стойкой к перегреву, увеличивается максимальная пропускная мощность.
Внешний вид СИП-5

Кабельная продукция СИП-5 с модификатором «нг», по утверждению производителей не распространяет горение и обладает повышенной стойкостью изоляции, что делает возможной прокладку такого кабеля в доме.

К сожалению, в нормах и требованиях ГОСТ данная модификация еще не сертифицирована, и официально прокладка СИП кабеля в зданиях запрещена. Подробней ознакомиться о причинах такого запрета можно здесь.

Если кабельная продукция используется только для ввода электричества в здание, и изоляция нигде не будет соприкасаться с конструкциями дома, то к прочности изоляционного материала не предъявляются повышенные требования.

Поэтому будет дешевле использовать обычный СИП кабель, без буквенных модификаторов в маркировке, предназначенный только для обустройства воздушных линий электропередач.

Сечение жил СИП относительно пропускной мощности

Выбор сечения токонесущих жил СИП является наиболее простым. Это обусловлено тем, что минимальное поперечное сечение жил СИП – 16 мм². Данного сечения с лихвой хватает для обеспечения электроснабжения среднестатистического частного дома.

Ввод электричества в дом СИП сечением 16 мм.кв

Поэтому для обустройства ввода в дом выбирают СИП с сечением жил не более 16 мм², чего вполне достаточно для работы всех домашних электроприборов, включенных вместе на полную мощность.

Если требуется обеспечить ввод электричества в многоквартирный дом, или в здание, где оборудование потребляет значительную мощность, то сечение самонесущего изолированного провода выбирают по току согласно таблицам.

Таблица параметров СИП-1, СИП-2Таблица параметров СИП-4, СИП-5

Количество жил указано в маркировке выбираемого СИП кабеля. После первой цифры, определяющей, какой тип и изоляции используется и наличие самонесущей жилы, идет количество жил, умноженное на их сечение.

Наиболее часто применяются двухжильные СИП (фаза и ноль) или четырехжильные (плюс еще две фазы). Чрезвычайно редко можно встретить пятижильный ввод в дом (плюс защитный проводник PE) при помощи СИП кабеля с дополнительным пятым проводом, разработанным для подключения линий освещения.

Полезные советы

Следует обратить внимание на наличие цветной рельефной маркировки проводов фаза-ноль. Продольные полосы ощутимы на ощупь, а их количество указывает на нумерацию фаз. Цветовая раскраска маркировочных рельефных полос должна быть стандартной.

Цветная маркировка жил СИП кабеляРельефная маркировка жил СИП кабеля

Также следует опасаться подделок кабельной продукции, особенно, если предполагается прокладка СИП в соприкосновении с различными конструкциями или защитными коробами – качество изоляции может не удовлетворять повышенным требованиям.

Поэтому следует требовать сертификат качества у продавца, и приобретать кабельную продукцию и крепежную арматуру только в сертифицированном магазине.


Правильно нанесенная домашняя пленка; Критично для здоровья вашего SIP-дома

Защита вашего здания конверт

Утечка воздуха может повлиять на долговечность вашего здания. Мокрая деревянная обшивка может сгнить и сломаться, уменьшив прочность конструкции.

Управление влажностью с помощью домашней пленки

Как люди, мы полагаемся на воду, чтобы выжить, но для зданий она может способствовать раннему разрушению внешней оболочки. Когда влажный воздух попадает на более прохладную поверхность, водяной пар в воздухе может конденсироваться, собираться и поглощаться вашей стеновой панелью из SIP.Важно минимизировать риск повреждения за счет эффективного управления потоком воздуха в здание и из него.

При обшивке SIP-панелей ориентированно-стружечными плитами (OSB) требуется дополнительный атмосферостойкий барьер или обертка для дома, чтобы уменьшить нежелательное проникновение влаги. Правильно установленная домашняя пленка может предотвратить попадание воды на поверхность стены и дышать, помогая выйти из застрявшей влаги.

Проницаемость

Вода может попасть на вашу внешнюю обшивку несколькими способами.Одна из основных проблем — неправильная перепрошивка. Плохой свет в грубых проемах, таких как окна и двери, — это места, где вода обычно попадает в конструкцию.

Ответ — баланс. Вы не хотите, чтобы обертка вашего дома была слишком открытой для пара, чтобы замедлить поступление пара внутрь, но не слишком закрытой для пара, чтобы стена все еще могла высохнуть.

Другие переменные в уравнении включают ваш климат и тип используемой облицовки, поэтому вам следует проконсультироваться с производителем для получения рекомендаций.

Утечка воздуха

Уменьшение инфильтрации воздуха с помощью непрерывного воздушного барьера (например, конструкция SIP) может снизить потребление энергии на 40% -60%. Это также может повысить стоимость коммерческих зданий за счет снижения эксплуатационных расходов.

Все большее число домовладельцев и организаций, заинтересованных в сокращении выбросов углекислого газа, работают над достижением этой труднодостижимой цели — Net Zero Building Design. Минимизация утечки воздуха и тщательное проектирование ограждающей конструкции критически важны для достижения нулевого потребления энергии.

Утечка воздуха — основная причина проникновения влаги. Герметичность SIP сводит к минимуму утечку воздуха и уменьшает экструзию и проникновение влаги через стены и крышу. Результат — более здоровый дом и лучшее качество воздуха в помещении.

Стены SIP герметичны, без обертки дома, но для них необходим материал плоскости дренажа. Enercept рекомендует и использует Tyvek Home Wrap.

Кроме того, поскольку SIP герметичны, очень важно установить систему механической вентиляции (воздухообменник).Это оборудование будет поддерживать качество воздуха в помещении и защищать систему SIP от внутренней влажности.

Подробнее:

Вся правда о SIP Home Wiring

Завершая нашу «Серия из трех частей — развенчание распространенных мифов » о структурных изолированных панелях (SIP), мы рассмотрим то, что заставляет многих архитекторов и строителей задуматься о переходе на эту технологию. В частности, мы рассмотрим, испытывают ли механические, электрические и водопроводные (MEP) трудности при подключении SIP дома.

Миф 3: SIP домашняя электропроводка чрезвычайно сложная

Генеральных подрядчиков часто беспокоит, что ГП строительство окажется слишком сложным для торговых операций. К счастью, строительство профессионалы могут вздохнуть с облегчением, зная, что производители SIP привлекать механиков, электриков и сантехников с самого начала. Скорее чем привлечены в качестве подрядчиков, торговцы Европарламента участвуют в фактический процесс планирования, избегая потенциальных проблем с проводкой, прежде чем они даже материализоваться.

Более того, процесс домашней проводки SIP во многом напоминает таковой в большинстве традиционных домов . В приложении торговые работники могут протягивать провода через каналы или «желобки», которые предварительно прорезаны в каркасе, чтобы учесть электрическую схему во время изготовления. Такие инструменты, как рыболовная лента, можно использовать для пропуска проводов через эти пазы, не опасаясь сжатия изоляции или необходимости просверливать проблемные шпильки. При электромонтаже дома из SIP специалисты по торговле MEP также могут прокладывать электрическую проводку через кабельные каналы плинтуса или полость за скошенной прокладкой на соединениях крыши и стены.

Также стоит отметить, что эти сделки становится все более знакомым с сборными конструкциями в других проектах, так как это здание Метод пережил небывалый всплеск в современном строительстве. С рост практики бережливого строительства, механики, электрики и сантехники незнакомцы с SIP или другой проводкой для дома.

Перебор мифы, доказывающие SIP

С мифом 1 , 2 и теперь 3 все «ЗАБЛОКИРОВАНЫ», остается вопрос, почему бы не использовать SIP? Если вы готовы к значительной экономии с помощью проверенного временем метода, который не напугает электриков или сантехников, , свяжитесь с нами сегодня .

Build With SIPs — DIY

Как архитектор, я использую структурные изолированные панели (SIP) с 1992 года, когда они были относительно новыми. С тех пор я спроектировал несколько сотен жилых и коммерческих проектов с использованием SIP. На мой взгляд, они превосходят обычные системы каркаса почти во всех отношениях — SIP просто лучше изолированы, прочнее и быстрее в сборке, чем стандартная конструкция с рамой на палках. SIP также помогают сберечь лесные ресурсы, поскольку практически не производят отходов.

По мере того, как качество и доступность древесины во всем мире продолжает снижаться, а затраты на рабочую силу и энергию растут, строительство SIP должно стать более популярным и рентабельным. Я предсказываю, что в следующие 10 лет строительная промышленность США будет использовать SIP в качестве предпочтительной системы.

Структурные изолированные панели обычно состоят из изоляции из жесткого пенопласта, зажатой между двумя слоями ориентированно-стружечной плиты — что-то вроде s’more. Внешние оболочки прикрепляются к пенопласту с помощью высокопрочного клея.

Вспененный материал сердцевины часто представляет собой пенополистирол — тот же материал, который используется в ящиках для льда и транспортировочных «арахисах». Некоторые производители используют сердцевины из полиуретана или изоцианатной пены. Обшивки могут быть из фанеры, металла или других жестких листовых материалов, но ориентированно-стружечные плиты используются большинством производителей SIP. Пенопласт служит прокладкой и изолятором между наружными обшивками. (Продолжайте читать, чтобы получить более подробную информацию об этих материалах и их воздействии на окружающую среду.)

В целом, конструкция действует как монолитное целое — в отличие от конструкции с рамой из стержней с использованием элементов 2 на 4, где сотни отдельных гвоздей удерживают шпильки и шкуры вместе.В результате SIP в два раза прочнее, чем дом с деревянным каркасом, что является реальным преимуществом в местах, где случаются торнадо или ураганные ветра.

SIP также чрезвычайно энергоэффективны. По сравнению с обычным каркасным домом, дом, построенный из SIP, потребует около половины энергии для обогрева и охлаждения в течение года в большинстве климатических условий. Не только толщина полистирола внутри делает SIP более энергоэффективными, но и то, что вся панель спроектирована так, чтобы функционировать как единое целое.Тепловая «герметичность» и сопротивление тепловому потоку работают вместе со значением изоляции, обеспечивая исключительный комфорт и энергоэффективность.

Стоимость и экономия

Я слышал утверждения, что SIP «дешевле, чем палка-рамка, или стоят столько же, как обычные системы». Это может быть правдой в некоторых частях округа, где стоимость рабочей силы высока или квалифицированная рабочая сила недоступна. По моему опыту, использование SIP обычно стоит немного дороже, чем обрамление палкой, добавляя от 5 до 15 процентов к общей стоимости дома.(Обрамление, изоляция и связанные с этим трудозатраты обычно составляют от 10 до 15 процентов от общей стоимости нового дома.)

Однако конструкция из SIP имеет более высокую стоимость, чем обычная конструкция из деревянного каркаса. При правильном строительстве здания из SIP будут более прямыми, точными и гладкими, что облегчит установку дверей, окон, сайдинга и каменного листа. Экономия энергии, структурная стабильность, скорость строительства и экономия рабочей силы окупят дополнительную стоимость SIP. В большинстве случаев такая экономия означает, что вы окупите дополнительные расходы через два-четыре года, в зависимости от вашего местоположения.

Строительство СИПов

Если вы решили строить из SIP, начните с поиска квалифицированных строителей на веб-сайте ассоциации Structural Insulated Panel Association. Или выполните поиск в Интернете, указав название штата и «SIP». Если вы планируете построить свой собственный дом, подумайте о поиске опытного установщика SIP, который поможет вам и вашей команде.

Создание

SIP на самом деле проще, чем создание палки, если вы подойдете к нему осторожно. Я познакомил нескольких профессиональных подрядчиков со строительством SIP, которые теперь настолько увлечены качеством и технологиями, что больше не хотят строить дома с каркасным домом.

Вот основные принципы создания SIP-дома. SIP выпускаются в виде панелей шириной 48 или 96 дюймов, длина которых может достигать 24 футов. Строитель будет использовать заводские чертежи, также известные как «чертежи панелей», в качестве карты для определения всех деталей конструкции. Эти чертежи панелей очерчивают каждую плоскость крыши и стены (да, SIP также могут использоваться для крыш), давая каждой панели отдельный идентификационный номер. Каждый архитектор и подрядчик просматривают и подписывают эти чертежи перед заказом панелей.

СИП производятся на крупном региональном заводе.Их также необходимо «изготовить», то есть специальную резку и дополнительную подготовку, характерную для определенного здания. Производитель может предоставить чертежи и изготовление панелей, но изготовление — вторичная услуга. Есть также подрядчики, которые предоставляют чертежи и изготовление панелей в дополнение к строительству панелей.

Строительство SIP-здания, которое было построено в магазине до прибытия на строительную площадку, занимает около четверти времени, чтобы сформировать каркас здания SIP, изготовленного на месте. Изготовление внутри цеха позволяет непрерывно производить продукцию, не подверженную дождю, снегу, жаре и ветру. Кроме того, отходы пенопласта после изготовления можно легко переработать.

Размещение СИП называется панельным монтажом или монтажом. Установить SIP несложно. После того, как бетонная плита перекрытия или платформа деревянного пола завершены, процесс быстро проходит через стадию готовой структурной оболочки. Сначала строители прикрепляют к плите подоконник с помощью анкерных болтов.


Оконные, дверные и световые проемы перед установкой можно разрезать на панели.Стеновые панели обычно соединяются с помощью запатентованной системы, уникальной для производителя. Для обработки и установки панелей требуется два человека. Устанавливаемая панель скользит в ранее установленную панель и над подоконником. Пистолет для уплотнения используется для нанесения капель герметика / клеящей мастики на все соединяемые поверхности. После того, как панель установлена ​​на место, обычно с помощью аккумуляторного шуруповерта вкручивают несколько винтов, по одному на каждое соединение, чтобы закрепить панели на месте. Распорки для внешней или внутренней стены помогают стабилизировать и выровнять стеновую панель до тех пор, пока не будет установлена ​​верхняя пластина и выполнено угловое соединение.

SIP предназначены для установки с допуском соединения восемь дюймов, и между каждой панелью должно быть небольшое пространство для расширения и сжатия. Когда стеновые панели подняты, строитель уплотняет и вставляет непрерывную верхнюю пластину. Это помогает выровнять и стабилизировать стену. Позже, когда стены будут подняты, используется пистолет для гвоздей, чтобы «прибить» каждое соединение с каждой стороны 8-пенсовыми гвоздями на расстоянии 6 дюймов в центре.

SIP и экологичное строительство

Многие эксперты-экологи считают SIP экологически чистым продуктом.Конструкция SIP снижает количество древесных отходов, а тепловые свойства SIP обеспечивают долгосрочное вложение в экономию и сохранение энергии. Тем не менее, ведется здоровая дискуссия о некоторых химических веществах, используемых в SIP.

Одним из вызывающих озабоченность веществом является газообразный пентан, который представляет собой низкоуровневый загрязнитель, который используется при формировании пенополистирола. По закону производители обязаны проявлять особую осторожность, чтобы не допустить попадания пентанов и других газов, используемых в производстве, в окружающую среду.

Другая проблема заключается в том, что SIP, в которых используется пенополистирол, обрабатываются антипиреном, называемым ГБЦД (гексабромциклододекан), для предотвращения воспламенения. ГБЦД токсичен для водных организмов, и его потенциальное воздействие на здоровье человека еще не ясно. Однако очень мало этого химического вещества попадет в окружающую среду, поскольку оно заключено в изоляцию. (По определению пенополистирол имеет закрытые ячейки.) Выделение газов не является проблемой, как это происходит с некоторыми другими пенопластами.

После производства SIP они считаются экологически безопасными Агентством по охране окружающей среды, и после того, как они заключены в стены и крышу, они не представляют опасности для окружающей среды. Лично я считаю, что SIP не представляют большого риска для потребителя и, безусловно, являются экологически чистым продуктом. Однако меня радует любой диалог между производителями строительной продукции и широкой публикой, потому что всем нам выгодно, когда потребители обращают внимание на воздействие на окружающую среду продуктов, которые они используют.

Я считаю, что все материалы, используемые в строительстве, должны быть экологичными и не ресурсоемкими. SIP имеют большое значение для рентабельной экономии энергоресурсов, и, на мой взгляд, они являются отличным выбором для экологичных зданий.Когда-нибудь я ожидаю, что жесткий пенопласт будет изготавливаться из сои или других органических сельскохозяйственных продуктов. Также есть возможность для того, чтобы ориентированно-стружечная плита стала более экологичной. Например, его можно производить из древесной щепы, полученной экологически безопасным способом, и, возможно, других натуральных продуктов, таких как рисовая шелуха или конопля.

Будущее SIP

Строительная отрасль иногда медленно меняется и внедряет новые технологии. Однако, поскольку интерес к устойчивости и энергоэффективности продолжает расти, я ожидаю, что не только будет увеличиваться использование SIP, но и что продукт будет производиться из все более экологически чистых материалов.Я с нетерпением жду, когда SIP-системы станут основным игроком в поисках большей энергетической независимости и в поисках зданий с нулевым потреблением энергии.


Ресурсы SIP

Здание со структурными изоляционными панелями: прочность и энергоэффективность благодаря конструкции из структурных панелей Майкл Морли

Ассоциация структурных изолированных панелей

Американские производители пеноматериалов

Портер SIP

Инсулспан


Дэвид Райт, архитектор из Solar Environmental Architecture Group , является автором книги The Passive Solar Primer: Sustainable Architecture . Райт был впервые показан в MOTHER EARTH NEWS в интервью Ploughboy в 1977 году.

6 причин для создания домашних комплектов с SIP

По мере того, как движение за малый дом продолжает набирать обороты, многие из тех, кто планирует жить в маленьком или крошечном доме выбирают для создания комплектов панельных домов, сделанных из структурных изолированных панелей (SIP) . SIP — это строительные блоки каждого сборного дома, который мы продаем, потому что они предлагают следующие ключевые преимущества: устойчивость, быстрое строительство, энергоэффективность, качество воздуха, прочность и долгосрочную ценность.

Что такое структурно изолированные панели?

Конструкционная изолированная панель (или «СИП») — это высокоэффективная строительная система для жилого и легкого коммерческого строительства. Комплекты SIP для дома состоят из панелей, которые состоят из изоляционного пенопласта, зажатого между двумя деревянными панелями. Строительство с использованием SIP сэкономит время, деньги и труд домовладельцев, а также обеспечит долгосрочную ценность.

SIP производятся в условиях заводского контроля и могут изготавливаться практически для любой конструкции здания.В результате получается чрезвычайно прочная, энергоэффективная и экономичная система здания. Есть много причин выбрать SIP для своего небольшого дома, но особенно выделяются шесть.

Шесть причин для выбора SIP

1. Устойчивое развитие

Одним из наиболее важных аргументов в пользу выбора SIP является то, что он позволяет создать устойчивую конструкцию. Экологичное строительство (также известное как «Зеленое строительство») потребляет меньше энергии и снижает вредные выбросы углекислого газа.Структуры, построенные с использованием SIP, часто могут быть сертифицированы по системе LEED. Leadership in Energy and Environmental Design (LEED) — это набор рейтинговых систем для проектирования, строительства, эксплуатации и технического обслуживания зеленого строительства, разработанный Советом по экологическому строительству США. Здания с сертификатом LEED соответствуют самым строгим стандартам экологичного строительства.

Экологичное строительство снижает общее воздействие на здоровье человека и окружающую среду. SIP-панели — один из самых экологически безопасных вариантов каркаса и кровли.Дом, построенный из SIP, герметичен и хорошо изолирован, что делает его экологически чистым продуктом. Этот более высокий уровень изоляции означает, что SIP используют меньше энергии для обогрева и охлаждения, уменьшая зависимость от парниковых газов для поддержания комфортной температуры в вашем доме. Кроме того, поскольку SIP-панели производятся заранее в соответствии с точными спецификациями вашего дома, они значительно сокращают строительные отходы.

Выбирая строительство с использованием экологически безопасных SIP, вы можете серьезно повлиять на окружающую среду.Лучшая часть? Энергоэффективность означает меньшие затраты на отопление и охлаждение, что позволяет сэкономить деньги в будущем. Строительство из SIP-панелей — это выигрыш для окружающей среды.

2. Построение с SIP происходит быстрее

Построение SIP выполняется быстрее и проще. (Да, вы все правильно прочитали!) Во-первых, вы можете получить сборные небольшие домашние комплекты, которые содержат предварительно отмеренные и предварительно вырезанные SIP. Комплекты дома бывают разных планов этажей, но избавляют от необходимости долго проектировать. Даже если вы создадите индивидуальный домашний комплект из SIP, панели обеспечат значительную экономию времени.Поскольку панели и представляют собой автономные обрамляющие инсталляцию, они сокращают ступени в процессе строительства дома.

Когда вы начинаете строительство из SIP-панелей, можно быстро установить целые секции стены и крыши. Панели отправляются вам в точном соответствии с размерами и спецификациями вашего чертежа. SIP готовы к установке по прибытии, что исключает время, необходимое для выполнения отдельных операций на рабочем месте по обрамлению, изоляции и обшивке традиционных стен с рамным каркасом.Соберите вместе свои SIP-панели и вуаля!

3. Модули SIP чрезвычайно энергоэффективны

Модули SIP — отличный способ сэкономить энергию. SIP создают превосходную оболочку здания с высоким термическим сопротивлением и минимальным проникновением воздуха. Многие строители новостроек видят экономию энергии на 50% -70% после переезда в дом, построенный с использованием SIP. Комплекты SIP-панелей оказывают незначительное воздействие на окружающую среду и снижают затраты на электроэнергию. SIP производятся в контролируемой среде, что обеспечивает большую эффективность, чем строительная конструкция.SIP также требует меньше энергии и сырья для производства, чем другие структурные строительные системы. Да, они «зеленые».

Вдохновляйтесь множеством возможных вариантов использования конструкции SIP.

4. SIP-панели улучшают качество воздуха

Здание с SIP-панелями позволяет лучше контролировать качество воздуха в помещении, поскольку воздухонепроницаемая оболочка здания ограничивает поступающий воздух регулируемой вентиляцией. Контролируемая вентиляция отфильтровывает загрязнения и аллергены, а также позволяет направлять входящий воздух в контролируемую вентиляцию. Это уменьшит вероятность образования плесени и пыли. Многие стратегии вентиляции могут помочь в создании герметичных домов. Многие системы фильтрации воздуха построены из материалов, выделяющих летучие органические соединения (ЛОС), но не SIP. У вас может быть устойчивый дом, который также считает экологически устойчивым.

5. SIPS сильны

Если вы строите свой собственный дом, вы хотите, чтобы продукт, который вы используете, долговечен. SIP — это один из самых прочных строительных продуктов, который по прочности не уступает стальной двутавровой балке.Комбинация внешнего слоя SIPS (ориентированно-стружечная плита) с внутренним слоем (густая пена) создает долговечный и прочный продукт. SIP намного более устойчивы к неблагоприятным погодным условиям, чем дома с традиционным каркасом. Это особенно важно для строителя небольших домов, желающего переехать в более открытую среду. Кроме того, при правильной конструкции SIP могут обладать значительной огнестойкостью.

Прочтите: Дополнительные жилые единицы идеально подходят для аренды Airbnb

6.

SIP предлагают лучшую долгосрочную ценность

SIP — один из самых быстрорастущих новых методов строительства. Хотя изначально у SIP может быть немного более высокая стоимость материалов, чем у здания с деревянным каркасом, они обеспечивают гораздо лучшую долгосрочную ценность. SIP строятся быстрее и сокращают время строительства вашего дома. Строителям дома своими руками SIP намного проще установить, чем традиционные каркасные и изолированные дома, что значительно сокращает трудозатраты и временные затраты. Даже если вы используете подрядчика или строительную бригаду для сборки вашего домашнего комплекта из SIP-панелей, работу можно будет выполнить быстрее и эффективнее, чем при использовании традиционных методов строительства.

Конечно, строительство с использованием SIP также оказывает положительное влияние за счет снижения затрат на энергию. Герметичность оболочки здания из SIP предотвращает попадание воздуха внутрь дома, что снижает затраты на обогрев и охлаждение вашего дома. Кроме того, если вы строите с помощью SIP, плесень и пыль, вероятно, будут меньше вредить вашему здоровью (а хорошее здоровье бесценно). Рост зеленого и энергоэффективного внутреннего рынка привел к увеличению спроса на высокопроизводительные здания. SIP определенно стоит вложенных средств.Улучшение качества воздуха в помещении снизило затраты на электроэнергию, а меньшая потребность в рабочей силе — все это увеличивает долгосрочную ценность выбора строительства с использованием SIP. Вы можете снизить затраты на оплату труда. В конечном итоге это будет значительная инвестиция.

Идеальны ли SIP для сборки вашего следующего дома?

Есть проекты и люди, которым может быть выгодно строительство из других материалов, кроме структурных изолированных панелей. Но для многих домостроителей SIP — отличный выбор. Если вы ищете надежный, безопасный и энергоэффективный продукт, SIP — отличный выбор.

Мы готовы поговорить с вами больше о сборных домах Mighty Small Homes.

Часто задаваемые вопросы (FAQ) по структурным изоляционным панелям (SIP) | SIP

Щелкните здесь, чтобы загрузить эти вопросы и ответы по SIP для дальнейшего использования.

Что такое SIP?

Насколько быстрее я могу построить с помощью SIP?

Сколько денег я могу сэкономить с помощью SIP?

Насколько экологичны SIP?

Насколько сильны SIP?

Как правильно выбрать размер оборудования HVAC?

Насколько важна вентиляция?

Как SIP улучшают качество воздуха в помещении?

Как SIP реагируют на пожар?

Какие соображения необходимо учитывать при построении с использованием SIP vs.обычное обрамление?

Можно ли изменить SIP на месте?

Как устанавливается электропроводка и арматура?

Чувствительны ли SIP к насекомым?

Можно ли заменить или отремонтировать SIP в случае повреждения?

А кровля? Следует ли вентилировать чердак под SIP кровлей?

Гарантируют ли производители кровли асфальтовую черепицу поверх SIP кровли?

Нужно ли вентилировать здание с SIP-крышей?

Где я могу найти информацию для проектирования и проектирования здания SIP?

Сколько стоят SIP?

Принимаются ли SIP строительные нормы и правила?

Как прикрепить сайдинг или другую внешнюю облицовку к SIP?

Что такое галька? Возникает ли в зданиях из SIP галька?

Какова R-ценность SIP?

Как поддерживаются SIP? Есть ли в панелях шпильки?

Можно ли использовать встраиваемые светильники в SIP?

Блокируют ли SIP передачу звука?

Требуются ли пароизоляция в зданиях из СИП?

Можно ли установить сантехнику в СИП?

Можно ли прикрепить кухонные шкафы к SIP?

Чувствительны ли SIP к плесени и грибку?

Я хочу построить SIP-дом. Каков первый шаг?

Как работает процесс проектирования и изготовления SIP?

Какова кривая обучения установке SIP?

Где я могу узнать больше о SIP?

Щелкните здесь, чтобы загрузить эти вопросы и ответы по SIP для дальнейшего использования.

Что такое SIP?

Структурные изолированные панели (СИП) — это высокоэффективные строительные панели, используемые для полов, стен и крыш жилых и легких коммерческих зданий.Панели изготавливаются путем прослоения сердцевины из жесткого пенопласта между двумя конструкционными поверхностями, такими как плита с ориентированной стружкой (OSB). Для определенных целей могут использоваться другие материалы кожи. SIP производятся в условиях заводского контроля и могут быть разработаны специально для каждого проекта. В результате получается чрезвычайно прочная, энергоэффективная и экономичная система здания. Построение с использованием SIP сэкономит ваше время, деньги и труд.

Насколько быстрее я могу построить с помощью SIP?

SIP-домов возводятся намного быстрее, чем дома с традиционным каркасом.Правильно обученная бригада по установке SIP может сократить время монтажа на 55 процентов по сравнению с обычным деревянным каркасом, согласно исследованию третьей стороны, проведенному R.S. Средства. Панели производятся размером 8 на 24 фута, поэтому можно быстро установить целые секции стен и крыши, что сокращает время высыхания. SIP готовы к установке, когда они прибывают на рабочую площадку, что исключает время, необходимое для выполнения отдельных операций на рабочей площадке по обрамлению, изоляции и обшивке стен с деревянным каркасом. Электрические желоба обычно предусмотрены в сердцевине панелей, поэтому нет необходимости просверливать шпильки для проводки.

Сколько денег я могу сэкономить с помощью SIP?

Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Высококачественная оболочка здания часто позволяет уменьшить размеры оборудования HVAC и минимизировать количество воздуховодов. Строители также могут значительно сократить объемы вывоза мусора и временного нагрева во время строительства. Домовладельцы, которые включают в свой дом SIP другие энергоэффективные функции, могут сэкономить на коммунальных услугах 50 и более процентов.

Насколько экологичны SIP?

Структурные изолированные панели — одна из самых экологически ответственных строительных систем.Оболочка здания из SIP обеспечивает непрерывную изоляцию, является чрезвычайно воздухонепроницаемой, позволяет лучше контролировать качество воздуха в помещении, снижает количество строительных отходов и помогает экономить природные ресурсы. Анализ жизненного цикла показал, что дома из SIP оказывают огромное положительное воздействие на окружающую среду за счет снижения энергопотребления и выбросов парниковых газов на протяжении всего жизненного цикла дома. Узнайте больше на нашей странице устойчивого строительства.

Насколько сильны SIP?

Конструктивные характеристики СИП аналогичны характеристикам стального двутавра.Обшивка OSB действует как фланец двутавровой балки, а сердцевина из жесткого пенопласта обеспечивает стенку. Такая конструкция дает SIP преимущество при обработке сжимающих нагрузок в плоскости.

SIP можно спроектировать для большинства приложений. Подробную информацию о структурных характеристиках SIP можно получить у производителей-членов SIPA.

Как правильно выбрать размер оборудования HVAC?

Высокопроизводительный корпус здания SIP часто позволяет выбрать меньшее оборудование HVAC.Важно работать с квалифицированным специалистом по HVAC, который может точно оценить низкий уровень инфильтрации воздуха в SIP-доме или коммерческом здании. Правильный выбор размеров HVAC имеет решающее значение, потому что негабаритная система HVAC не сможет достичь стабильной скорости работы, для которой было разработано оборудование. Оборудование HVAC с коротким циклом будет менее энергоэффективным и потребует большего обслуживания, чем оборудование HVAC надлежащего размера.

Насколько важна вентиляция?

Здания

SIP чрезвычайно воздухонепроницаемы и требуют механической вентиляции.Системы вентиляции обеспечивают поступление свежего воздуха в здание в контролируемых количествах и выводят наружу влажный и затхлый воздух. Ограничивая воздухообмен регулируемыми системами вентиляции, дома SIP позволяют фильтровать весь входящий воздух от аллергенов и осушать, улучшая качество воздуха в помещении. Правильная вентиляция важна во всех домах для сохранения качества воздуха в помещении. Для получения дополнительной информации щелкните здесь, чтобы просмотреть 50-минутное обучающее видео Интеграция механических систем с SIP .

Как SIP улучшают качество воздуха в помещении?

Герметичность оболочки здания из SIP не позволяет воздуху проникать внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда является одновременно здоровой и комфортной. Влажность можно легче контролировать в доме SIP, в результате чего дом становится более комфортным для жителей и менее подвержен росту плесени и пылевым клещам.

Как SIP реагируют на пожар?

Как и все здания с деревянным каркасом, SIP представляют управляемый риск возгорания, если их конструкция соответствует требованиям пожарной безопасности, перечисленным в строительных нормах и правилах.Жилищные нормы обычно требуют нанесения 15-минутного огнестойкого термобарьера на внутренней части всех жилых конструкций, что достигается нанесением 1/2 дюйма. толстый гипсокартон или материал с эквивалентными тепловыми характеристиками.

Легкие коммерческие или многоцелевые здания пожарной конструкции типа V часто требуют одночасового противопожарного режима и / или спринклерных систем. Многие производители SIP могут предоставить испытанные сборки как для стен, так и для крыш, которые соответствуют одночасовым испытаниям на огнестойкость, изложенным в ASTM E 119. Обратитесь к местному производителю за конкретными сборками.

Совместимы ли SIP с другими системами здания?

SIP совместимы практически с любой строительной системой. Стеновые панели могут устанавливаться на различные фундаментные материалы, включая заливной бетон, блоки или изолированные бетонные формы. Размеры SIP подходят для габаритных пиломатериалов и полностью совместимы с каркасом из палок. Строители могут выбрать постройку из стен из SIP и обычной стропильной крыши или из каркасных стен и крыши из SIP с небольшими трудностями.SIP также популярны как метод обеспечения хорошо изолированного ограждения здания для деревянных каркасных конструкций.

Какие соображения необходимо учитывать при построении с использованием SIP по сравнению с традиционным каркасом?

Большинство конструкций с SIP очень похожи на обычные конструкции. SIP принимают размерные пиломатериалы и скрепляются между собой скобами, гвоздями или шурупами. Правильная герметизация очень важна при сборке СИП. Все стыки необходимо заделать специальной герметизирующей мастикой SIP или вспенивающимся герметиком, а в некоторых случаях и самоклеящейся лентой SIP.SIP также требуют рассмотрения того, как панели будут размещаться на строительной площадке. Хотя панели меньшего размера 8 на 4 фута можно установить вручную, большие панели 8 на 24 фута требуют использования оборудования для разгрузки и установки. Для получения более полной информации загрузите бесплатную брошюру Building with SIP: NEED TO KNOW .

Можно ли изменить SIP на месте?

Модификация на месте может быть легко выполнена с помощью нескольких дополнительных инструментов, специфичных для SIP. Толстые панели можно разрезать с помощью балочной пилы или приспособления для резки балок к циркулярной пиле.Затем вспененный сердечник можно утопить для шлицевых или габаритных пиломатериалов с помощью лопатки из вспененной проволоки или специальной угловой шлифовальной машины.

Как устанавливается электропроводка и арматура?

Электрические провода протягиваются через предварительно вырезанные каналы внутри сердечника панелей, называемые «загонами». В процессе производства добавляются зазоры в соответствии с электрической схемой дома. Электрики могут протягивать провода через пазы панели, не сжимая изоляцию и не сверляя шпильки.

Чувствительны ли SIP к насекомым?

Хотя термиты не питаются сердцевинами из пенопласта, были случаи, когда эти насекомые выдолбили сердцевины панелей и использовали их в качестве места для гнездования. Чтобы предотвратить это, многие производители предлагают SIP с пеной, обработанной боратом, и / или OSB. Термитов можно также отпугнуть с помощью специально разработанной стальной сетки. Оба этих метода лечения очень эффективны, но они не заменяют тщательную профилактику и уход за термитами, как в случае с любой другой деревянной структурой.

Можно ли заменить или отремонтировать SIP в случае повреждения?

Если панели повреждены, инженер-строитель должен оценить повреждения, чтобы определить, что является косметическим, а что структурным. Если повреждение носит чисто косметический характер, необходимо определить и устранить источник влаги, будь то изнутри или снаружи. Если повреждение носит структурный характер, необходимо определить источник проблемы и найти структурное решение проблемы. Это может быть сделано либо путем модификации панелей на месте, либо путем замены панелей, в зависимости от степени повреждения.В случае повреждения панелей следует уведомить производителя и установщика панелей. Есть члены SIPA, которые могут выступать в качестве консультантов для оценки ущерба и рекомендовать стратегии ремонта или замены.

Гарантируют ли производители кровли асфальтовую черепицу поверх SIP кровли?

Некоторые производители кровельных покрытий дают гарантию на битумную черепицу поверх невентилируемых крыш SIP, в то время как другие аннулируют свою гарантию из-за более высоких температур черепицы. Исследования, проведенные Building Science Corporation, показывают, что, хотя температура битумной черепицы немного повышается (на 2 — 3 градуса по Фаренгейту) при непроветриваемой крыше, цвет черепицы и ориентация крыши имеют гораздо более сильное влияние на долговечность черепицы. Согласно Руководству строителя по конструкционным изоляционным панелям (SIP) , опубликованному Building Science Corporation, типичное сокращение срока службы черепицы по сравнению с невентилируемой кровельной сборкой из SIP составляет от одного до двух лет.

Строители, стремящиеся соблюдать гарантии производителя кровли, могут выбирать из множества более прочных, неасфальтовых кровельных материалов или обеспечивать вентиляционное пространство между панелями крыши SIP и кровельным материалом (известное как холодная кровля).

Нужно ли вентилировать здание с SIP-крышей?

Область внутри оболочки здания SIP считается кондиционированным пространством и будет вентилироваться системой HVAC здания.Нет необходимости предусматривать вентилируемый чердак под крышей из SIP, так как это может поставить под угрозу кондиционируемое пространство здания.

Исследования, проведенные Building Science Corporation на тестовых домах в жарком климате, показывают, что включение чердака в кондиционируемое пространство позволило повысить энергоэффективность кондиционирования помещения и снизить вероятность возникновения проблем, связанных с влажностью. [Радд, Армин и Джозеф Лстибурек. Вентилируемые и герметичные чердаки в жарком климате. Building Science Press, 1998]

Некоторые специалисты в области строительства рекомендуют вентилировать крышу, создавая воздушное пространство между панелями крыши SIP и кровельным материалом (известное как «холодная крыша»).Эта практика не является требованием для зданий из SIP, а является дополнительной мерой для повышения долговечности и влагостойкости здания.

Где я могу найти информацию для проектирования и проектирования здания SIP?

Начните с загрузки обзорного документа Проектирование с использованием SIP: АСПЕКТЫ ДИЗАЙНА. Узнайте больше из часового обучающего видео Basic SIP Design and Engineering .

Дополнительные ресурсы см. В технической библиотеке SIPA или обратитесь к местному производителю SIP.

Сколько стоят SIP?

Информацию о ценах

можно получить, связавшись с любым производителем или дилером / дистрибьютором SIPA. Однако цена материала не отражает экономию рабочей силы, которую можно получить при строительстве SIP.

Исследование, проведенное R.S. Средство показывает, что строительство с использованием SIP может сократить трудозатраты на возведение каркаса на 55% по сравнению с обычным деревянным каркасом. Строители также могут рассчитывать на снижение затрат на утилизацию отходов на стройплощадках и экономию на оборудовании HVAC.Если учесть все эти факторы, строительство с использованием SIP зачастую обходится дешевле, чем другие строительные системы.

Принимаются ли SIP строительные нормы и правила?

Конструкция

SIP признана органом строительных норм и правил Совета Международного кодекса, который используется в большинстве юрисдикций США.

Для жилых зданий особые методы строительства стеновых систем SIP включены в Раздел R614 Международного жилищного кодекса 2009 года. Для приложений, выходящих за рамки Раздела R614, инспектор по строительству обычно требует, чтобы лицензированный инженер или архитектор одобрил планы здания до начала строительства. Разрешение инженера всегда требуется в районах с сильным ветром, сейсмических зонах и коммерческих зданиях.

Builders могут связаться с лицензированным профессионалом в области проектирования, выполнив поиск в Справочнике членства SIPA.

Как прикрепить сайдинг или другую внешнюю облицовку к SIP?

Строители должны проконсультироваться с инструкциями производителя сайдинга по установке, чтобы узнать, как прикрепить свой продукт к SIP. Поскольку в SIP используется очень мало массивной древесины, при установке внешней облицовки часто требуется увеличенный график крепления.

Если производитель сайдинга не предлагает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив от производителя SIP возможности выдергивания крепежа.

Также важно соблюдать надлежащие процедуры контроля влажности при нанесении любого типа оболочки на SIP. Руководство строителя по структурным изоляционным панелям (SIP) содержит подробные сведения о креплении различных типов облицовочных материалов. Руководство Builder’s Guide , за исключением металлического и винилового сайдинга, рекомендует устанавливать все облицовки с дренажным зазором между облицовкой и стойким к атмосферным воздействиям барьером в климате, где в среднем выпадает более 20 дюймов осадков в год.

Что такое галька? Возникает ли в зданиях из SIP галька?

Гребня из битумной черепицы — это вздутие кровельного материала из асфальта, которое происходит вдоль стыков инженерных деревянных панелей, используемых для кровли.Это редкое явление вызвано изменением содержания влаги в кровельной обшивке и встречается в традиционных конструкциях кровли с ферменным каркасом, а также в конструкциях кровли SIP.

Выступы, вызванные расширением кровельных панелей SIP, могут быть эстетическим недостатком, но они не влияют на характеристики кровли или кровельных панелей SIP.

Некоторые сборки, предотвращающие образование гребней черепицы, описаны в «Руководстве строителя по конструкционным изоляционным панелям (SIP) ». Установка холодной кровли или просто обшивка крыши дополнительным слоем OSB, расположенным в шахматном порядке по стыкам панелей, исключит возможность образования гребней из черепицы.В качестве альтернативы, вместо асфальтовой черепицы можно использовать деревянную черепицу, деревянную черепицу или металлическую крышу со стоячим фальцем.

Какова R-ценность SIP?

R-значения для SIP зависят от толщины SIP и типа используемого материала сердечника. См. Диаграмму R-value SIPA для получения минимальных R-значений обычно доступных SIP.

Статические значения R, как и в таблице, оценивают эффективность изоляционного материала. Однако они не точно описывают, как продукты работают в реальных условиях.Когда устанавливаются стекловолокно или другие типы изоляции, они устанавливаются вокруг элементов конструкции из дерева или металла, которые имеют очень плохие изоляционные свойства. Изоляционные материалы, устанавливаемые на месте, также подвержены дефектам при установке.

Национальная лаборатория Ок-Ридж при Министерстве энергетики изучила и протестировала характеристики целых стеновых конструкций на больших участках. Полученные в результате данные R-значения для всей стены показывают, что 4-дюймовая стена из SIP с рейтингом R-14 превосходит стену 2 × 6 с изоляцией из стекловолокна R-19.

Как поддерживаются SIP? Есть ли в панелях шпильки?

Для большинства приложений SIP структурно самодостаточны. Конструктивные характеристики СИП аналогичны характеристикам стального двутавра. Обшивка OSB действует как фланец двутавровой балки, а сердцевина из жесткого пенопласта обеспечивает стенку. Эта конструкция чрезвычайно прочна и исключает необходимость в дополнительном обрамлении.

В тех случаях, когда точечная нагрузка от балки или коллектора требует дополнительной опоры, двухмерные шлицы из пиломатериалов или инженерные деревянные шлицы устанавливаются на месте на стыках панелей в плоскости.

SIP также используются в качестве навесных стен для стальных или деревянных каркасных конструкций. В крупных коммерческих приложениях SIP могут минимизировать количество необходимой структурной поддержки и снизить материальные затраты.

В качестве опоры для крыш SIP используются балки и прогоны. SIP могут охватывать большие расстояния, что позволяет использовать минимальное количество структурных опор.

Можно ли использовать встраиваемые светильники в SIP?

Встраиваемые светильники никогда не следует встраивать в структурные изолированные панели.Чтобы установить встраиваемые светильники, необходимо соорудить внутренний потолок.

Блокируют ли SIP передачу звука?

Звукоизоляция стены из SIP зависит от толщины нанесенного гипсокартона, нанесенной внешней отделки и толщины используемого изоляционного пенопласта. SIP особенно эффективны при блокировании высокочастотного шума, и большинство домовладельцев замечают тихий комфорт дома SIP. Однако низкочастотные звуки не так эффективно подавляются оболочкой здания SIP.

Для многоквартирных и коммерческих зданий используется универсальный коэффициент передачи звука (STC) для определения звукового сопротивления стеновых конструкций. Доступны сборки с различными рейтингами STC, включая варианты с рейтингом STC более 50 для стен для вечеринок в многоквартирных домах. Производители SIP могут предоставить дополнительную информацию об этих сборках.

Требуются ли пароизоляция в зданиях из СИП?

Воздушные барьеры или пароизоляция не требуются в зданиях из SIP, потому что правильно герметизированные SIP создают воздушный барьер, соответствующий нормам, с рейтингом проницаемости менее 1.0 перм. Вдобавок пенопластовая сердцевина SIP является прочной и непрерывной по всей стене, что устраняет проблемы конвекции и конденсации, которые могут возникнуть в стенках полости.

Можно ли установить сантехнику в СИП?

Сантехника не должна располагаться в наружных стенах SIP из-за возможности конденсации или замерзания линий подачи в холодном климате. На этапе проектирования всю сантехнику следует перенести на внутренние стены.

Если водопровод должен быть расположен на внешней стене, рекомендуется установить выемку на внутренней стороне стены, чтобы скрыть водопровод.Другой вариант — соорудить небольшой участок стены из обычного деревянного каркаса, по которому можно провести водопровод. Сантехнические проходы, такие как DWV, можно прокладывать через SIP, если они тщательно загерметизированы для предотвращения проникновения воздуха.

Можно ли прикрепить кухонные шкафы к SIP?

Рекомендуется, чтобы производитель шкафа предоставил инструкции о том, как прикрепить свой продукт к SIP. Обычно требуется увеличенный график креплений. Другой вариант — установить за шкафами фанерные планки, чтобы обеспечить дополнительную прочность крепления.

Если производитель шкафа не предлагает рекомендаций по креплению своего продукта к SIP, лицензированный архитектор или инженер может рассчитать подходящую частоту крепления, получив от производителя SIP возможности выдергивания крепежа.

Чувствительны ли SIP к плесени и грибку?

Герметичная оболочка здания из SIP является основой успешной стратегии контроля плесени. Чрезвычайно низкий уровень инфильтрации воздуха в зданиях SIP позволяет подавать входящий воздух в контролируемых количествах с помощью оборудования для обработки воздуха.Правильное осушение поступающего воздуха в соответствии со стандартами ASHRAE создаст среду, в которой физически не может расти плесень.

Помимо создания воздухонепроницаемой конструкции, SIP являются прочными и не имеют полостей в стене, где может конденсироваться влага и вызывать невидимый рост плесени.

Я хочу построить SIP-дом. Каков первый шаг?

Для домовладельцев первым шагом является определение качественного строителя, имеющего опыт строительства из SIP-материалов.Опытный разработчик SIP будет управлять процессом преобразования и проверки плана. Выполните поиск в Справочнике участников SIPA, чтобы найти опытного разработчика SIP в вашем регионе.

Для строителя, желающего начать свой первый проект SIP, первым делом нужно найти производителя или дилера / дистрибьютора, с которым можно будет работать, и изучить некоторые из множества доступных образовательных ресурсов.

Как работает процесс проектирования и изготовления SIP?

Строительство дома или коммерческого здания из СИП начинается со строительной документации.Когда строительная документация попадает в руки производителя SIP, дилера / дистрибьютора или специалиста по дизайну, она преобразуется в рабочие чертежи SIP, на которых указаны размеры каждой отдельной панели.

Рабочие чертежи просматриваются строителем, инженером, владельцем здания и другими заинтересованными сторонами. После того, как рабочие чертежи завершены, SIP изготавливаются и отправляются на строительную площадку для установки. Для получения дополнительной информации просмотрите получасовые обучающие видеоролики о SIP Order Process и SIP Layout Drawings .

Какова кривая обучения установке SIP?

Для профессионалов в области строительства, владеющих стандартными методами деревянного каркаса, задача изучения SIP не составляет труда. Программа SIPA Registered Builder предлагает онлайн-курс обучения, в котором рассказывается, что строители должны знать об установке SIP. На веб-сайте SIPA представлены подробные обучающие видеоролики по конкретным аспектам строительства SIP. Брошюра на 20 страницах Building with SIP: NEED TO KNOW доступна для бесплатной загрузки .

Многие производители и дилеры / дистрибьюторы SIP также предлагают техническую помощь на месте строителям, которые плохо знакомы с строительством SIP.

Где я могу узнать больше о SIP?

Есть ряд ресурсов по конструкционным изоляционным панелям:

Builders могут принять участие в онлайн-курсе по установке SIP через программу SIPA Registered Builder Program.

SIPA предлагает курсы повышения квалификации AIA для профессионалов в области дизайна.

Просмотрите публикации в Интернет-магазине SIPA. Руководство строителя по структурным изоляционным панелям (SIP), Джозефа Лстибурека — популярная книга, содержащая множество информации.

SIP-панели Tiny House — что вам нужно знать

Есть несколько различных способов построить дом, каждый из которых имеет свои преимущества и недостатки. Наиболее распространенный подход называется «построенный из палочек», который относится к пиломатериалам двух размеров, используемым для строительства стены.Стены из деревянных конструкций, которые состоят из объемных пиломатериалов, обшивки и изоляции, обычно собираются на месте возводимой конструкции. Альтернативный подход к строительству жилых и легких коммерческих структур называется SIP-панелями (или тем, что иногда называют SIP-панелями для крошечных домов).

SIP (структурно изолированные панели) — это стеновая система, состоящая из изоляционного пенопласта, зажатого между двумя частями оболочки. SIP изготавливаются на заводе и собираются только на строительной площадке.

Преимущества SIP

SIP имеют ряд явных преимуществ перед традиционными методами строительства.

Энергоэффективность

Основным преимуществом использования SIP является их высокая энергоэффективность. Благодаря удалению большей части дерева из стеновой панели, которая не является хорошим изолятором, у SIP остается больше места для изоляции. Пенопластовая изоляция, используемая в SIP, также имеет один из самых высоких показателей R (показатель эффективности изоляции) среди доступных изоляционных материалов.Эта комбинация приводит к высокоэффективной стеновой системе.

Скорость сборки

Поскольку SIP-панели не строятся на стройплощадке, их сборка требует меньше усилий. Панели бывают разных размеров в зависимости от дизайна дома, но их нужно только прикрепить друг к другу, чтобы завершить стену. Это может привести к быстрому возведению наружных стен и крыши. Конечно, время сборки меньше, но время получения материалов больше (перечислено ниже как недостаток). Однако при правильном планировании время производства SIP может перекрывать время изготовления прицепа, что не добавляет дополнительного времени к вашему графику.

Качество

SIP производятся в контролируемой производственной среде, как правило, с помощью роботизированного оборудования. Это делает продукт очень последовательным и точным.

Недостатки SIP

Время выполнения

Поскольку SIP-панели изготавливаются на заводе, вам необходимо разместить заказ у производителя. Затем этому производителю потребуется разработать, изготовить и отправить ваши SIP.В зависимости от рабочей нагрузки и близости выбранного производителя этот процесс, вероятно, займет значительно больше времени, чем поход в местный хозяйственный магазин и покупка материалов для ручного строительства стены. Это время может стать серьезной проблемой в случае ошибки или повреждения, требующего замены панели, хотя это бывает редко.

Электрооборудование и сантехника

Благодаря конструкции из палочек у вас будет полный доступ к стенам во время их строительства. Это упрощает подключение к ним электричества и водопровода.При использовании SIP, поскольку стены построены заранее, такой же уровень доступа недоступен.

Так как же провести электричество и сантехнику в SIP? Что касается электричества, изоляция в SIP может быть разрезана, чтобы создать желобки или пути, по которым могут проходить провода. Это требует, чтобы производитель SIP имел подробную и полную схему того, где должны быть установлены провода и распределительные коробки. Для сантехники трубы нельзя прокладывать через SIP. В традиционных домах это обычно не имеет большого значения, так как наружных стен обычно можно избежать для водопровода.Однако с крошечными домами это может быть труднее, поскольку большинство стен — это внешние стены. В этом случае необходимо добавить ручные выемки из бруса, чтобы создать пространство между СИП и внутренним сайдингом. Любые добавленные чейзы уменьшают общую внутреннюю ширину ваших домов, поэтому будьте осторожны в их размерах.

Материалы

Наиболее распространенным материалом для обшивки SIP является плита с ориентированной стружкой (OSB). Как вы, возможно, знаете из других статей и Руководства по проектированию и строительству крошечных домов, мы не фанаты OSB.Рекомендуем найти производителя, который может использовать фанеру в качестве обшивки.

Прочие соображения

Цена

SIP-панели стоят больше за квадратный фут, чем традиционные конструкции из палки. Однако с учетом экономии труда и отходов разница в стоимости может быть не такой значительной. На SIP нет установленных цен, поэтому уточняйте цены у местного производителя.

Так что лучше использовать — SIP или Stick-built? Это действительно зависит от ваших конкретных обстоятельств.Важнейшие соображения заключаются в том, требуется ли дополнительная энергоэффективность, например, если ваш дом будет расположен в чрезвычайно холодном климате. Второй важный фактор — это расстояние до производителя. Это расстояние будет определять время очереди, а также стоимость доставки. Они должны вписаться в ваш график и бюджет.

Как вы будете строить свой крошечный домик? Позвольте мне знать в комментариях ниже!

** Примечание редактора: мы знаем, что технически SIP-панели Tiny House представляют собой структурно изолированные панели, но именно так их чаще всего ищут в Google.

Кто-нибудь живет в SIP-доме?

Я живу в доме SIP, который спроектировал и построил сам. Я также сделал электромонтажные работы. Без сомнения, это больше работы, но не так уж и сложно. Однако это определенно намного дороже с точки зрения материалов для электрики. Для начала вы, скорее всего, будете использовать разные коробки с металлическими кронштейнами, которые стоят более 1 доллара каждая, а не гвозди по 0,3 доллара. Вы будете использовать в 2–3 раза больше проволоки, потому что вам захочется протянуть провод вниз (или вверх) в систему пола, а затем обратно вверх (вниз) к следующему ящику.Хотя в некоторых случаях есть каналы, их использование не всегда возможно или желательно. С другой стороны, очень гибко можно разместить розетку в любом месте; просто прорежьте канал с фрезером и битой 1/4 дюйма, вставьте провод и затем заполните прорезь расширяющейся пеной. Нет необходимости использовать металлические пластины, как указано выше, если ваш канал достаточно глубокий.

Вы можете обойтись без водопровода на внешних стенах, построив вторую каркасную стену (частичной или полной высоты) внутри стены, чтобы провести водопровод внутри.Я сделал это в нашей основной ванне на стене, на которой даже есть окно. Это просто добавляет художественного вида, если все спланировано и сделано правильно.

Остерегайтесь того, как собираются ваши угловые системы. После сборки дома я ненавижу простой способ соединения углов. Помимо перекрещивающихся верхних пластин, единственное, что скрепляет угол, — это обшивка (например, никакие стойки, соединяющие одну стену с перпендикулярной соседней стеной) .IOW, единственное, что скрепляет угол, — это прочность обшивка от любой боковой нагрузки (напр.грамм. ветер или грязь, если на стене подвала). Мне пришлось укрепить свое.

Если у вас потолок SIP, не забудьте указать места для детекторов дыма при планировании плана освещения.

У меня потолок толщиной 12 дюймов. Это было всего на 1100 долларов больше, чем 10-дюймовый.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
