Сип дома сборка: Монтаж сип панелей инструкция

Технология сборки дома из сип панелей (поэтапное руководство с фото и видео)

Современные СИП панели — не только материал с очень высокими показателями сохранения тепла, долговечный, прочный, но и качественный, удобный строительный конструктив, позволяющий буквально в течение нескольких дней на подготовленном основании закончить создание сооружения. При этом сборка домов может проводиться без применения специальной техники, вручную, силами всего нескольких людей.

Содержание статьи:

• 1 Подготовка основания
• 2 Техника строительства дома
• 3 Начало строительства
• 4 Настил пола первого этажа
• 5 Сборка стен первого этажа
• 6 Второй и последующий этажи
• 7 Крыша
  • 7.1 Заключение
  • 7.2 Похожие статьи:

Подготовка основания

Для строительства домов из СИП панелей должен быть оборудован фундамент. Поскольку конструкция достаточно легкая, чаще всего применяют:

• столбчатый фундамент;
• ленточную конструкцию из железобетона;
• свайный винтовой фундамент.

Последний вариант наиболее выгоден, поскольку идеален для строительства домов на любых почвах, гарантирует отсутствие проблем со вспучиванием грунта при промерзании. Свайный фундамент создается очень быстро при применении специального оборудования, но может быть смонтирован и вручную.

Техника строительства дома

Будем предполагать, что сборка домов из панелей СИП производится согласно заранее разработанного проекта строительства, снабженного инструкцией. Конструктивы при этом поставляются в готовом виде, нужных размеров, с проемами дверей и окон. Это наиболее часто встречающийся вариант, который выбирают рачительные хозяева. В этом случае нет никаких задержек времени, гарантируется сопряжение SIP элементов стен между собой.

В случае если владелец будущего дома из панелей SIP предпочитает действовать полностью самостоятельно, согласно проектной документации производится подготовка необходимых элементов. Сборка «вживую», когда после установки одного элемента только начинается подготовка следующего — практически не встречается.

Начало строительства

Начало строительства домов из SIP конструктивов — сборка основания, расположенного на фундаменте. Обычно оно представляет собой конструкцию из бруса. Сборка производится в несколько этапов:

• формируется обвязка периметра будущего дома;
• устанавливаются и закрепляются промежуточные перекладины (в продольном направлении), которые опираются на стойки или столбы фундамента.

Будем считать, что по технологии строительства предполагается сборка пола первого этажа из СИП панелей. Это не только ускоряет производство работ, но и позволяет избежать перерасхода бруса. Такой подход имеет свои недостатки, однако применяется весьма часто.

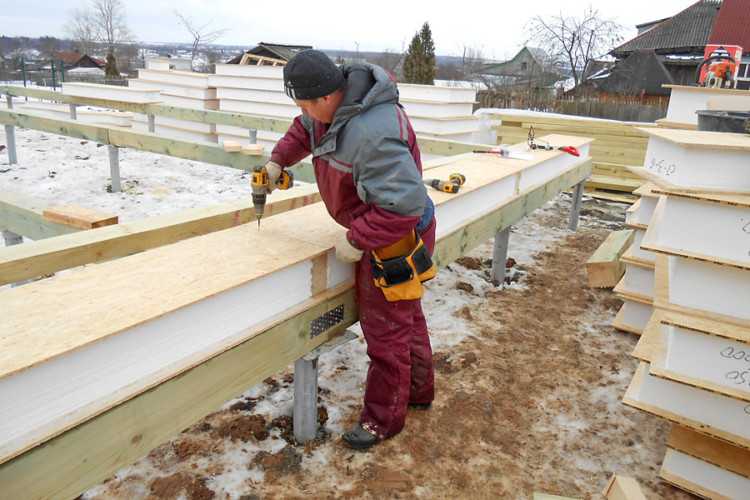

Настил пола первого этажа

Инструкция по сборке пола первого этажа из СИП панелей выглядит следующим образом:

• укладывается первая панель СИП в поперечном направлении, по короткой размерности фундамента. Размер элемента выбирается с таким расчетом, чтобы при размещении в торце обвязочной доски общий габарит соответствовал фундаменту;
• можно соединять панели между собой по системе шип паз.
  На сегодня допускается сборка пола до 6 метров по длине панели, однако существуют и решения с повышенной прочностью, допускающие габарит 15 метров;
• если сборка должна гарантировать максимальную прочность, стоит прокладывать промежуточный соединительный брус или доску между панелей СИП;
• после укладки поверхности по периметру готового пола устанавливается обвязочная доска, повышающая прочность.

Все соединения при сборке запениваются. Панели соединяются между собой саморезами, нижняя поверхность пола домов из СИП конструктивов гидроизолируется с помощью битумной мастики. Если применялись промежуточные доски или брус, они также крепятся саморезами к обвязочной доске. Инструкция по сборке пола из СИП панелей весьма проста, на практике вся работа делается за несколько часов.

Сборка стен первого этажа

Главное, с чего начинается инструкция по монтажу панелей СИП первого этажа домов — установка направляющей, бруса 100 мм. Он прикручивается к фундаменту, анкерными болтами, прямо сквозь конструктивы пола там, где будут размещаться стены.

Эта работа должна проводиться с максимальной аккуратностью, чтобы гарантировать, что даже при погрешностях отрезки элементов стены, общее направление СИП панелей будет соблюдаться. Правильность установки бруса проверяется по инструкции к проекту и с помощью шаблонов.

Сборка производится в следующем порядке:

• собирается угол первого этажа. Сначала устанавливается одна СИП панель. Надежно фиксируется к направляющему брусу. Точность установки постоянно проверяется;
• монтируется вторая СИП панель под прямым углом. Соединение с первой тщательно запенивается. Точность угла должна быть идеальной — он будет задавать направление и отвечать за точность размещения остальных SIP конструктивов;
• сборка стен домов — установка последующих СИП панелей — производится с помощью системы шип-паз. Элементы прикрепляются к направляющему брусу и соединяются друг с другом саморезами.

Технология сборки первого этажа из SIP панелей также проста. Потребуется больше контроля и внимательности, однако работы не представляют сложности. При соединении СИП элементов стены дома под непрямыми углами направление и реальные размерности каждого конструктива поможет определить либо инструкция к проекту, либо уложенный направляющий брус.

Сборка первого этажа завершается запениванием периметра по верху и установкой в технологический паз панелей обвязочной доски. Она придает дополнительную прочность всей конструкции из СИП элементов и будет работать как место для крепления верхних конструктивов.

Второй и последующий этажи

Технология сборки второго этажа ничем не отличается от первого. Настилается пол, при этом SIP конструктивы крепятся длинными саморезами к обвязочной доске, расположенной в торце стен первого этажа. Если следовать такой инструкции, перекрытие будет работать как средство обеспечения прочности всего строения, связывая все стены между собой.

Крыша

Если крыша собирается из СИП панелей, она не будет нуждаться в стропилах и прочих конструкционных элементах, которые призваны обеспечивать прочность. На практике укладывают опорный брус — мауэрлат, располагаемый по периметру будущей кровли. Он прикручивается к обвязочной доске последнего этажа.

Технология укладки крыши из СИП панелей также не предусматривает особых сложностей:

• производится сборка фронтонов. Процесс аналогичен установке первой СИП панели первого этажа — все нужно делать аккуратно, элемент крепится к мауэрлату;
• между двух фронтонов по верху устанавливается опорный коньковый брус;
• на мауэрлат и коньковый брус укладываются СИП панели и крепятся к ним болтами.

Технология сборки поверхности крыши аналогична созданию пола первого этажа. Хотя СИП панели обладают достаточной прочностью, при создании кровли рекомендуется использовать соединительную доску, чтобы гарантировать хорошую жесткость и высокое сопротивление при действии порывов ветра.

Заключение

Ничего сложного в технологии сборки дома из СИП конструктивов найти не удалось. Методика проста, требует только аккуратности и внимательности. Все соединения должны запениваться, после сборки все зазоры между СИП панелями больше 3 мм промазываются водостойким полимерным клеем, что гарантирует высокие эксплуатационные показатели строения.

Сборка внутренних перегородок из СИП панелей меньшей толщины также не представляет сложности и производится согласно инструкции для стен — применяя направляющий брус, контролируя установку под точным углом, а также — тщательно запенивая все соединения. Применять соединительную доску между отдельными СИП элементами при этом инструкция не предусматривает. Прочности системы шип-паз с лихвой хватает для межкомнатных внутренних перегородок.

Похожие статьи:

Сборка дома из сип-панелей: сборка из домокомплекта и своими руками

Сборка дома из СИП-панелей собственноручно займет не больше нескольких дней, а то и часов. Все зависит от вашего опыта, размеров возводимого строения, а также количества людей, участвующих в работе. Имея необходимый инструмент и материалы построить небольшой коттедж бригадой из 5 человек можно за 5–7 часов.

• Преимущества домов из SIP-панелей
• Фундаменты, подходящие для SIP-дома
• Этапы сборки дома из СИП-панелей
• Укладка пола
• Установка Лаг
• Меры безопасности
• Установка стен
• Основание для стен
• Как не нарушить стилистику?
• Монтаж внутренних стен
• Обустройство крыши
• Порядок установки крыши
• Завершающий этап строительства
• Инструменты для сборки
• Как ускорить сборку?
• Дальнейшие работы по сборке
• Прокладка труб

Преимущества домов из SIP-панелей

Строения из этого материала имеют следующие преимущества:

• низкая теплоотдача;
• высокая прочность;
• стойкость к огню;
• надежность и долговечность;
• невысокие цены.

Начало работ по сборке и строительству дома из сип-панелей

Сборка домов из сип панелей своими руками включает те же операции, что и при строительстве любого другого строения.

Для начала нужен фундамент. Важно учитывать, что вес конструкции будет меньше по сравнению с кирпичными или деревянными. Поэтому зимой, когда грунт промерзает, на легкий фундамент будут действовать огромные силы морозного пучения, которые выталкивают целые участки из почвы. Это может привести к деформации дома.

Фундаменты, подходящие для SIP-дома

Наиболее приемлемыми вариантами фундамента под СИП являются:

• Буронабивной или свайно-винтовой.
• С цокольным этажом.
• Мелкозаглубленный.
• С использованием железобетонной плиты.

Независимо от типа заглубляют фундамент на глубину промерзания грунта, которая в каждом регионе разная. Точные параметры должны быть указаны в проекте.

Этапы сборки дома из СИП-панелей

Строительство можно начинать в любое время года. Все работы необходимо проводить в строгом соответствии с чертежами. Для большего удобства можно купить уже готовые домокомплекты домов из СИП-панелей для самостоятельной сборки, рассчитанные на конкретную площадь.

Укладка пола

Начинается процесс укладки пола с закрепления на фундаменте балок, фиксируемых саморезами. Строгую горизонтальность проверяют строительным уровнем.

Установка Лаг

Затем в пазы в панелях наносят пену и вставляют лаги, которые дополнительно фиксируются саморезами к панели. Пролет при безопорном монтаже не должен превышать 6 м.

Меры безопасности

Каждую панель с нижней стороны предварительно обрабатывают антисептиком и битумной гидроизолирующей массой. Соединение происходит по принципу «шип в паз», шипом выступает лага. В технологические пазы по торцам умещают обвязочные брусья, благодаря чему обеспечивается горизонтальная жесткость всей конструкции.

Установка стен

Далее, по технологии сборки дома из СИП-панелей, устанавливаются стены. Обвязочным контуром и основой для плит служит брус толщиной в 10 см, который крепится саморезами к полу. В просверленные в брусе и панелях отверстия вставляются анкера, которыми они надежно скрепляются с фундаментом. Все деревянные детали снова-таки обрабатываются противогрибковыми и гидроизолирующими веществами.

Основание для стен

Первые стеновые панели монтируются на прямом угле дома. Устанавливаются первые 2, соединение между ними запенивается. Точная и прочная фиксация угловых панелей позволяет избежать проблем с подгонкой элементов стен, а также обеспечивает необходимую жесткость. Тут работают по тому же принципу, что и с полом, то есть «шип в паз». Для дополнительной прочности соседние панели скрепляют саморезами.

Как не нарушить стилистику?

Декоративные элементы стен, например эркер, формируют из разделенных плит. Собирают их по той же технологии. Верхние технические пазы, которые остаются открытыми после завершения работ, запенивают и обвязывают досками, по аналогии с нижней стороной, где стена стыкуется с полом.

Монтаж внутренних стен

Во внутренней зоне дома для разделения площади на жилые участки устанавливаются межкомнатные перегородки. Толщина таких панелей меньше, чем внешних. Если в доме запланировано несколько этажей, то перекрытие готовится так же, как пол на первом.

Обустройство крыши

После того как «коробка» готова, приступают к возведению крыши. Технология сборки домов из СИП предусматривает использования стропил.  Крепости панелей вполне хватит, чтобы выдержать любые возможные нагрузки, например, толстый слой снега. Достаточно закрепить мауэрлат по периметру здания, который будет опорой для крыши. Сверху устанавливают коньковый брус, закрепляя его между фронтонами кровли из тех же панелей СИП.

Порядок установки крыши

Снизу укладываемые листы опираются на мауэрлат, а сверху — на коньковую балку. Между собой соединяются стандартным методом, описанным выше. Такая крыша не нуждается в дополнительной пароизоляции или утеплении. Мансарды в домах из SIP-пластин всегда достаточно теплые. Ограничений по выбору кровельного материала никаких нет, можно использовать любую черепицу.

Завершающий этап строительства

На финальной стадии необходимо герметизировать конструкцию, чтобы предотвратить теплопотери. Все технологические пазы шириной больше 3 мм заполняют полиуретановым клеем.

Инструменты для сборки

Основные инструменты для сборки дома из СИП-панелей это: дрель, молоток, строительный уровень, шуруповерт, а также лестница. Расходуются при сборке саморезы, гвозди, монтажная пена и герметик.

Как ускорить сборку?

Учитывая, что все стройматериалы поставляются в готовом к использованию виде, строительство занимает совсем немного времени. Однако если у вас попросту нет этого свободного времени, всегда можно обратиться к профессионалам, которые за небольшую сумму сделают всю работу за вас.

Дальнейшие работы по сборке

Контакт плит с водой недопустим, поэтому стены в ванной, кухне и туалете необходимо обязательно облицевать керамикой. Перед этим нужно обработать поверхность гидроотталкивающим раствором и зашпатлевать. Полы зачастую заливают цементно-бетонной стяжкой или сооружают наливной пол. Применение плитки так же возможно.

Прокладка труб

Инженерные коммуникации в основном обустраивают, когда уже готов каркас. Отверстия для труб могут быть предусмотрены в фундаменте, это не противоречит инструкции по сборке СИП дома. Популярным решением является внешние коммуникации, которые скрывают за фальш-стеной, под навесным потолком и полом или в коробы из ОСБ. При таком устройстве можно легко получить доступ к необходимой коммуникации при ремонте или замене, разрушать стены не придется. Нельзя забывать про восприимчивость к влаге, все контактные поверхности следует обработать антисептиком и гидроизоляционным составом.

Установка SIP | Structural Insulated Panel Association

Правильная установка оболочки SIP необходима для обеспечения воздухонепроницаемости и энергоэффективности системы. Индустрия SIP разработала эти рекомендации, чтобы помочь обеспечить высококачественную установку.

• Общие правила обращения и установки SIP – 2 страницы основных советов
• Строительство с использованием SIP: НЕОБХОДИМО ЗНАТЬ кривой обучения и достижения высокой эффективности здания с помощью SIP
• Руководство строителя по структурно-изолированным панелям — подробное иллюстрированное руководство на 332 страницах, описывающее все этапы проектирования SIP и строительства. В соавторстве с инженерами-экспертами отрасли SIP и ученым-строителем Джозефом Лстибуреком

• Обучение . Ознакомьтесь с вариантами на нашей странице Builder Education .
• Журнал Артикул . Записывать или не записывать
• Видео по установке. Страница Builder Education содержит ссылки на обучающие видеоролики по конкретным темам, таким как интеграция механических систем и планирование площадки SIP. Кроме того, на веб-сайтах производителей-членов SIPA размещены видеоролики о конкретных технических аспектах строительства SIP.

Руководство по оценке стоимости установки SIP

Вы приняли решение построить свой следующий проект с использованием конструкционных теплоизоляционных панелей, теперь необходимо рассчитать стоимость установки строительного комплекта Innova SIP. Стоимость установки вашего строительного комплекта будет зависеть от ряда факторов, включая уровень приобретенного строительного комплекта. Компания Innova предлагает строительные комплекты с характеристиками ветровой нагрузки 120 миль в час, 150 миль в час и 180 миль в час в округе Дейд. Дизайн землетрясений также может быть добавлен к любому из наших уровней строительного набора. Конструкции с более высокими ветровыми характеристиками и сейсмическими требованиями будут иметь больше анкеров и стяжных ремней для подъема и дополнительных стяжек для бокового смещения. Количество анкеров и стяжек может повлиять на продолжительность монтажа. Высота стен, конфигурация, наклон и длина кровельных панелей могут повлиять на продолжительность вашей установки SIP. Приподнятые палубы также увеличивают время процесса установки. Наличие надлежащих инструментов и оборудования для установки также является важным фактором оптимизации процесса установки. Одним из основных преимуществ строительства SIP является то, что многие из традиционных строительных этапов были значительно сокращены или даже устранены. Конструкция SIP позволяет использовать открытые потолки, поскольку для большинства проектов не требуются инженерные фермы крыши. Благодаря SIP-панели Innova MGO отпадает необходимость в гипсокартоне внутри. Подумайте об экономии времени за счет устранения обшивки, осмотров и процесса навешивания гипсокартона, которые объединены в одну экономящую время операцию по установке SIP-панели Innova. Большинство монтажных бригад SIP состоят из 4-5 человек. См. раздел «Инструменты и оборудование для подрядчиков»

, чтобы убедиться, что у вас есть все необходимое для установки. Мы рекомендуем, чтобы вилочный погрузчик Tele-handler находился на строительной площадке для разгрузки строительного комплекта SIP-панелей и установки панелей крыши. Если ваш проект имеет ограниченный доступ к строительной площадке, может потребоваться кран. Если ваш строительный комплект Innova SIP доставляется морским грузовым контейнером, вам понадобятся 8-футовые вилы, чтобы разгрузить контейнер вместе с машиной. Если ваш строительный комплект Innova доставляется обычным грузовым бортовым перевозчиком, вы можете разгрузить комплект с помощью обычных 4-футовых вилочных захватов.

Руководство по установке Innova SIP

Используйте приведенные ниже примеры, чтобы помочь вам рассчитать продолжительность установки Innova Building Kit:

Строительный комплект:

3 спальни, 2 ванные комнаты, дом площадью 920 квадратных футов
120 скорость ветра в милях в час
Внутренние и наружные стены SIP, панели крыши SIP
Высота наружной стены 8 футов, 10 футов
Внутренние, наружные двери и окна включены в продолжительность
Тип панели SIP: Стены SIP из цементного волокна James Hardie, панели крыши SIP OSB

Требуемая рабочая сила:

Бригада из 5 человек, 5 дней (1 неделя) для установки полного строительного комплекта Innova SIP на бетонную плиту
Добавьте рейтинг ветра 180 миль в час — добавьте 2 дня бригады
Добавьте рейтинг сейсмостойкости — добавьте 1 день бригады
Установка SIP в первый раз – добавьте 30% к расчетному времени бригады

Строительный комплект:

3 спальни, 2 ванные комнаты, дом площадью 1200 кв. панели крыши
Высота наружной стены 8 футов, 12 футов
Установка противоударного окна включена в продолжительность
Внутренние и наружные двери включены в продолжительность
Тип панели SIP: Innova HIP MGO SIP стеновые панели, MGO SIP панели крыши

Требуемая рабочая сила:

Бригада из 5 человек , 9 дней для установки полного строительного комплекта Innova SIP на бетонную плиту.
Первая установка SIP — добавьте 30% к расчетному времени работы бригады

Строительный комплект:

4 спальни, 2 1/2 ванные, дом 2300 кв. футов
Скорость ветра 150 миль в час
Наружные стены SIP, панели крыши SIP
Высота первого этажа +12 футов, высота верха крыши +40 футов
Внутренние перегородки, обрамленные металлическими стойками (не включены в оценку продолжительности работы бригады)
Высота наружной стены 10 футов
SIP-панель Тип: SIP-панели James Hardie Cement Fibre SIP-стены, OSB SIP-панели для крыши

Требуемая рабочая сила:

Бригада из 5 человек, 20 дней (4 недели) для установки полного строительного комплекта Innova SIP на каркасном настиле
Окна и двери в комплект не входят в оценке продолжительности
Палуба первого уровня не включена в продолжительность
2-й этаж представляет собой обычный каркас и включен в продолжительность
Добавить сейсмический рейтинг – добавить 3 дня бригады
Первая установка SIP – добавить 30% к оценке времени бригады

Строительный комплект:

5 спален, 3 1/2 ванные комнаты, дом 4100 квадратных футов
скорость ветра 180 миль в час, сейсмическая зона 3, рейтинг
Внутренние и наружные стены из SIP, панели крыши из SIP
Высота внешней / внутренней стены 8 футов, 12 футов, 24 фута
Ударопрочность windows (установка включена в продолжительность)
Внутренние и наружные двери (установка не включена в продолжительность)
Тип SIP-панели: Innova HIP Стеновые SIP-панели MGO, MGO / OSB SIP-панели для крыши

Требуемая рабочая сила:

Бригада из 5 человек, 30 дней (6 недель) для установки полный строительный комплект Innova SIP на каркасном настиле.
Первая установка SIP – добавьте 30% к расчетному времени бригады
2-й этаж является традиционным каркасом и включен в смету

Оценка по количеству панелей:

Другой метод расчета стоимости установки SIP панелей – по количеству панелей. При использовании метода панельного подсчета важно понимать эффективность работы в обычный день. Учитывая время подготовки бригады, утренние и дневные перерывы, обед, сбор в конце дня и другие непроизводительные ежедневные задачи, фактическая производительность труда составляет около 6 часов за 8-часовую смену. По этой причине многие установщики SIP работают по 10 часов в смену, чтобы повысить производительность. Как только команда уйдет, лучше оставить их настраивать панели, чем останавливать импульс, подбирать инструменты, очищать, а затем снова настраивать на следующее утро, прежде чем вы сможете снова начать настройку панелей. Эти дополнительные два часа в день, устанавливающие панели, могут быть одними из самых продуктивных часов, поскольку бригада обычно вырабатывает ритм с установкой панелей.

При расчете стоимости установки методом подсчета панелей важно учитывать каждую панель, независимо от размера. Предположим, что у нас есть дом площадью 1200 квадратных футов с 195 отдельными стеновыми и кровельными панелями (внутренними и внешними панелями) со строительным комплектом, рассчитанным на скорость ветра 150 миль в час без учета сейсмических соображений. Среднее время команды на установку SIP-панели составляет 20 минут, поэтому 195 панелей x 20 минут = 4039 минут, 4039 / 60 минут = 67,3 часа работы команды.

Метод подсчета количества панелей предполагает установку на уровне земли с хорошим доступом вокруг строительной площадки и адекватной площадкой для хранения материалов. При оценке сложности проекта необходимо учитывать ограниченный доступ к площадке и ограниченную зону подготовки. Кроме того, конструкции с большими или несколькими оконными и дверными проемами потребуют большего количества рабочих часов, поскольку ударные проемы требуют большего количества стоек, ремней, анкеров и соединений в верхней и нижней пластинах для каждого проема. Вышеупомянутое предполагает среднюю квалифицированную бригаду из одного ведущего плотника, одного плотника и 3 помощников. Бригады с более высоким уровнем квалификации будут более эффективными и выполнят установку в более короткие сроки. В крупных проектах, состоящих из 20 или более обычных домов, установщики могут назначать производственные монтажные бригады для конкретных задач по установке напольных плит, установке стен, установке панелей крыши, установке окон и дверей. Производственные бригады могут разработать очень эффективную линию сборки дома из SIP на месте, которая может сократить время установки, как показано в тематических исследованиях, на целых 35% по сравнению с продолжительностью (стоимостью) установки одного дома, как показано в тематических исследованиях.
