Технология сборки дома из сип панелей (поэтапное руководство с фото и видео)

Современные СИП панели — не только материал с очень высокими показателями сохранения тепла, долговечный, прочный, но и качественный, удобный строительный конструктив, позволяющий буквально в течение нескольких дней на подготовленном основании закончить создание сооружения. При этом сборка домов может проводиться без применения специальной техники, вручную, силами всего нескольких людей.

Содержание статьи:

• 1 Подготовка основания
• 2 Техника строительства дома
• 3 Начало строительства
• 4 Настил пола первого этажа
• 5 Сборка стен первого этажа
• 6 Второй и последующий этажи
• 7 Крыша
  • 7.1 Заключение
  • 7.2 Похожие статьи:

Подготовка основания

Для строительства домов из СИП панелей должен быть оборудован фундамент. Поскольку конструкция достаточно легкая, чаще всего применяют:

• столбчатый фундамент;
• ленточную конструкцию из железобетона;
• свайный винтовой фундамент.

Последний вариант наиболее выгоден, поскольку идеален для строительства домов на любых почвах, гарантирует отсутствие проблем со вспучиванием грунта при промерзании. Свайный фундамент создается очень быстро при применении специального оборудования, но может быть смонтирован и вручную.

Техника строительства дома

Будем предполагать, что сборка домов из панелей СИП производится согласно заранее разработанного проекта строительства, снабженного инструкцией. Конструктивы при этом поставляются в готовом виде, нужных размеров, с проемами дверей и окон. Это наиболее часто встречающийся вариант, который выбирают рачительные хозяева. В этом случае нет никаких задержек времени, гарантируется сопряжение SIP элементов стен между собой.

В случае если владелец будущего дома из панелей SIP предпочитает действовать полностью самостоятельно, согласно проектной документации производится подготовка необходимых элементов. Сборка «вживую», когда после установки одного элемента только начинается подготовка следующего — практически не встречается.

Начало строительства

Начало строительства домов из SIP конструктивов — сборка основания, расположенного на фундаменте. Обычно оно представляет собой конструкцию из бруса. Сборка производится в несколько этапов:

• формируется обвязка периметра будущего дома;
• устанавливаются и закрепляются промежуточные перекладины (в продольном направлении), которые опираются на стойки или столбы фундамента.

Будем считать, что по технологии строительства предполагается сборка пола первого этажа из СИП панелей. Это не только ускоряет производство работ, но и позволяет избежать перерасхода бруса. Такой подход имеет свои недостатки, однако применяется весьма часто.

Настил пола первого этажа

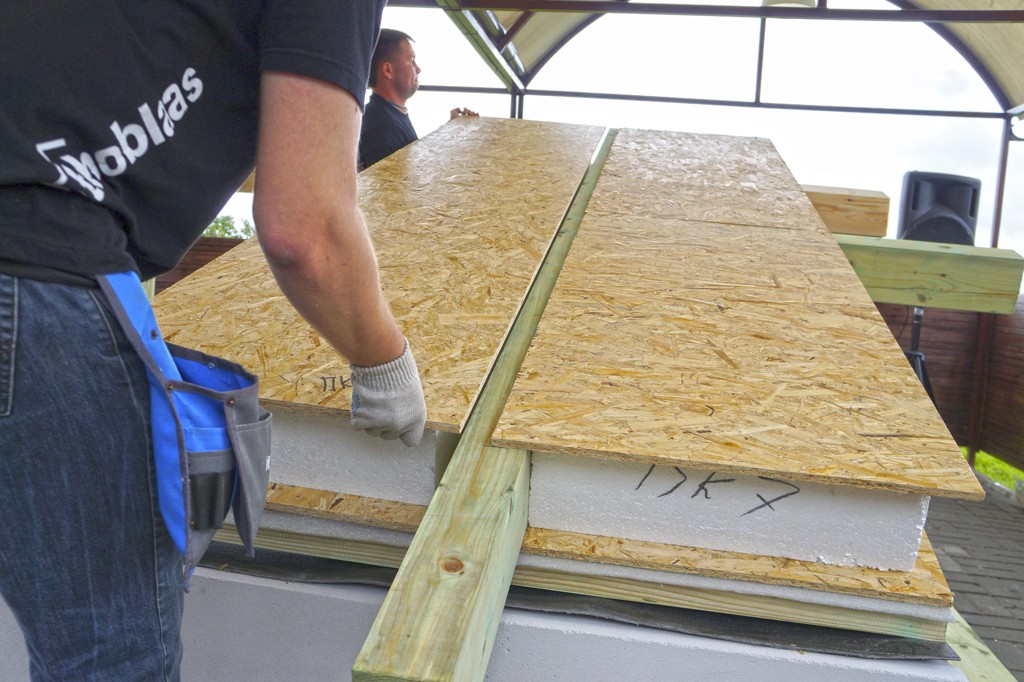

Инструкция по сборке пола первого этажа из СИП панелей выглядит следующим образом:

• укладывается первая панель СИП в поперечном направлении, по короткой размерности фундамента. Размер элемента выбирается с таким расчетом, чтобы при размещении в торце обвязочной доски общий габарит соответствовал фундаменту;
• можно соединять панели между собой по системе шип паз.
  На сегодня допускается сборка пола до 6 метров по длине панели, однако существуют и решения с повышенной прочностью, допускающие габарит 15 метров;
• если сборка должна гарантировать максимальную прочность, стоит прокладывать промежуточный соединительный брус или доску между панелей СИП;
• после укладки поверхности по периметру готового пола устанавливается обвязочная доска, повышающая прочность.

Все соединения при сборке запениваются. Панели соединяются между собой саморезами, нижняя поверхность пола домов из СИП конструктивов гидроизолируется с помощью битумной мастики. Если применялись промежуточные доски или брус, они также крепятся саморезами к обвязочной доске. Инструкция по сборке пола из СИП панелей весьма проста, на практике вся работа делается за несколько часов.

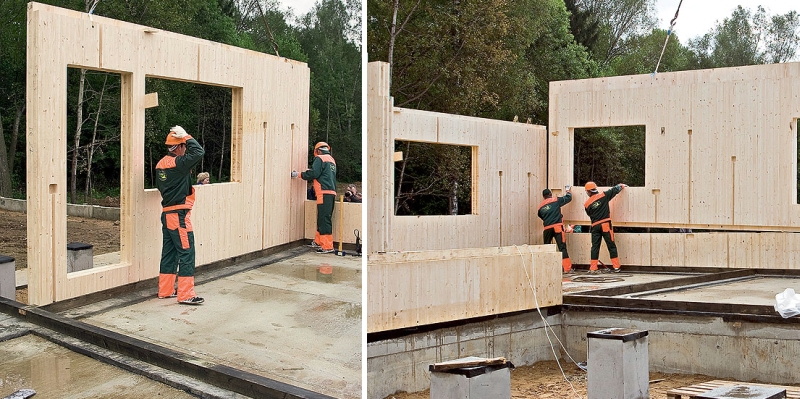

Сборка стен первого этажа

Главное, с чего начинается инструкция по монтажу панелей СИП первого этажа домов — установка направляющей, бруса 100 мм. Он прикручивается к фундаменту, анкерными болтами, прямо сквозь конструктивы пола там, где будут размещаться стены.

Эта работа должна проводиться с максимальной аккуратностью, чтобы гарантировать, что даже при погрешностях отрезки элементов стены, общее направление СИП панелей будет соблюдаться. Правильность установки бруса проверяется по инструкции к проекту и с помощью шаблонов.

Сборка производится в следующем порядке:

• собирается угол первого этажа. Сначала устанавливается одна СИП панель. Надежно фиксируется к направляющему брусу. Точность установки постоянно проверяется;
• монтируется вторая СИП панель под прямым углом. Соединение с первой тщательно запенивается. Точность угла должна быть идеальной — он будет задавать направление и отвечать за точность размещения остальных SIP конструктивов;
• сборка стен домов — установка последующих СИП панелей — производится с помощью системы шип-паз. Элементы прикрепляются к направляющему брусу и соединяются друг с другом саморезами.

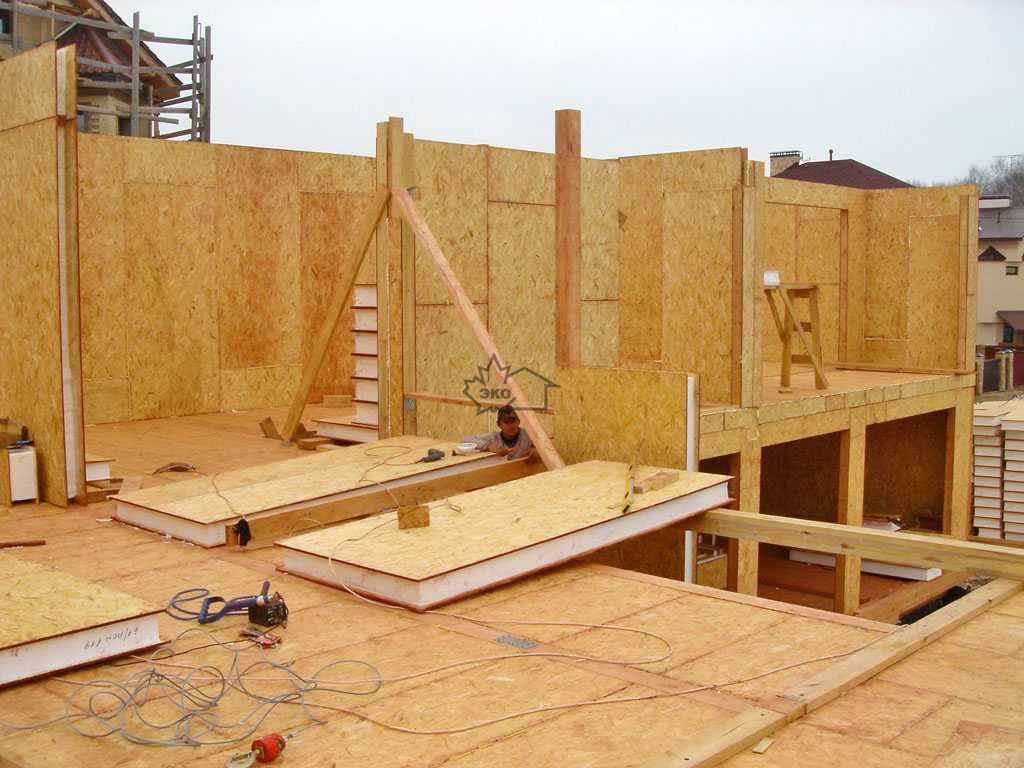

Технология сборки первого этажа из SIP панелей также проста. Потребуется больше контроля и внимательности, однако работы не представляют сложности. При соединении СИП элементов стены дома под непрямыми углами направление и реальные размерности каждого конструктива поможет определить либо инструкция к проекту, либо уложенный направляющий брус.

Сборка первого этажа завершается запениванием периметра по верху и установкой в технологический паз панелей обвязочной доски. Она придает дополнительную прочность всей конструкции из СИП элементов и будет работать как место для крепления верхних конструктивов.

Второй и последующий этажи

Технология сборки второго этажа ничем не отличается от первого. Настилается пол, при этом SIP конструктивы крепятся длинными саморезами к обвязочной доске, расположенной в торце стен первого этажа. Если следовать такой инструкции, перекрытие будет работать как средство обеспечения прочности всего строения, связывая все стены между собой.

Крыша

Если крыша собирается из СИП панелей, она не будет нуждаться в стропилах и прочих конструкционных элементах, которые призваны обеспечивать прочность. На практике укладывают опорный брус — мауэрлат, располагаемый по периметру будущей кровли. Он прикручивается к обвязочной доске последнего этажа.

Технология укладки крыши из СИП панелей также не предусматривает особых сложностей:

• производится сборка фронтонов. Процесс аналогичен установке первой СИП панели первого этажа — все нужно делать аккуратно, элемент крепится к мауэрлату;
• между двух фронтонов по верху устанавливается опорный коньковый брус;
• на мауэрлат и коньковый брус укладываются СИП панели и крепятся к ним болтами.

Технология сборки поверхности крыши аналогична созданию пола первого этажа. Хотя СИП панели обладают достаточной прочностью, при создании кровли рекомендуется использовать соединительную доску, чтобы гарантировать хорошую жесткость и высокое сопротивление при действии порывов ветра.

Заключение

Ничего сложного в технологии сборки дома из СИП конструктивов найти не удалось. Методика проста, требует только аккуратности и внимательности. Все соединения должны запениваться, после сборки все зазоры между СИП панелями больше 3 мм промазываются водостойким полимерным клеем, что гарантирует высокие эксплуатационные показатели строения.

Сборка внутренних перегородок из СИП панелей меньшей толщины также не представляет сложности и производится согласно инструкции для стен — применяя направляющий брус, контролируя установку под точным углом, а также — тщательно запенивая все соединения. Применять соединительную доску между отдельными СИП элементами при этом инструкция не предусматривает. Прочности системы шип-паз с лихвой хватает для межкомнатных внутренних перегородок.

Похожие статьи:

Монтаж домов из SIP панелей технологии СИП (ЭКОПАН)

Процесс сборки дома из SIP-панелей довольно чистый. Минимум вреда ландшафту и экологии. Практически все отходы утилизируются на месте. Стоящие рядом деревья можно сохранить, поскольку они не создают никаких помех сборке канадского дома. Строить по канадской технологии можно в любое время года.

При сборке домов, необходимо соблюдать технологию (ЭКОПАН) монтажа домов из многослойных строительных панелей ЭКОПАН (SIP). Монтаж домокомплекта необходимо осуществлять в соответствии и на основании КД — конструкторской документации, разработанной для каждого домокомплекта индивидуально. Со стороны сборка домов из панелей SIP (ЭКОПАН) может показаться простой и не требующей специальной подготовки монтажников, на самом деле это не так. От обученности монтажников зависят: качество, точность и сроки сборки теплого контура дома из панелей ЭКОПАН (SIP).

Пример монтажа дома из многослойных панелей ЭКОПАН.

Монтаж конструкций начинают с разметки на фундаменте линии обвязочного контура, затем по шаблону сверлят в фундаменте отверстия, в которые устанавливают анкерные болты, центруют их по линии обвязочного контура и закрепляют путём цементирования. Между анкерными болтами прокладывают ленточный эластичный изоляционный элемент (рубероид), на который укладывают брусья длиной 6000мм, шириной 100мм, и толщиной 50мм, в которых предварительно с помощью шаблона сверлят отверстия для прохождения анкерных болтов. Брусья крепят к фундаменту и выравнивают горизонтально по уровню путём затяжки гаек анкерных болтов. После крепления каждого бруса разрезают ленточный эластичный элемент так, чтобы плоскость каждого разреза совпадала с торцом закреплённого бруса. В качестве стеновых панелей используют многослойные панели ЭКОПАН шириной 1250мм, высотой 2800мм, и толщиной 174-224мм,(в зависимости от климатической зоны). Пазы в торцах панелей в виде П-образных углублений — 50мм, ограниченных внутренними стенками облицовочного материала, формируют путём склеивания плит из пористого материала с облицовочными плитами (OSB, Гринборд), размеры сторон которых различаются на величину глубины пазов. Стеновые панели устанавливают, так чтобы нижний паз панели надевался на брус обвязочного контура.

Использование технологии ЭКОПАН обеспечивает уникальное качество и надёжность конструкции, расширяет возможности панельного домостроения и темпы возведения строительных панельных конструкций.

При монтаже конструкций из SIP (ЭКОПАН) панелей мы используем саморезы SPAX (Германия):

D 8, 10, 12 мм., L от 220 до 360 мм., и оцинкованные саморезы по дереву.

Свойства:

– Значительно уменьшенный крутящий момент ввинчивания и уменьшенный эффект расслоения

– Более легкое и быстрое завинчивание

– Не требуется предварительного сверления

– Приложение силы T-STAR плюс T40

– Тарельчатая головка имеет большое значений для силы протягивания головки

4CUT-Остриё:
Без предварительного сверления.

Оптимальный волновой профиль:
Вплоть до острия. Быстрое и надёжное завинчивание.

T-STAR плюс:
Чистая посадка бит-ключа и лучшее введение например при обработке над головой.

Мульти-головка:
Четкое утопление в потай. Фрезерует в дереве и тормозит на металле.

Пена монтажная

Макрофлекс 65 — профессиональная полиуретановая пена с увеличенным выходом. Makroflex 65 PRO предоставляет собой готовую к применению, однокомпонентную профессиональную полиуретановую монтажную пену, которая затвердевает под воздействием влажности воздуха. Проста в применении. Баллон оснащен специальным вентилем для использования с пистолетом-аппликатором.

Характеристики

Макрофлекс обладает превосходной адгезией к большинству строительных материалов, имеет хорошие тепло- и звукоизоляционные свойства. Влагоустойчивая, очень хорошая заполняющая способность. Возможность точной дозировки обеспечивает экономичное использование, не разрушается с течением времени

Особенности монтажа конструкций по технологии СИП (ЭКОПАН).

Ознакомиться подробней

Применение шпонок при соединении СИП панелей, их назначение.

Данная информация направлена на разъяснение людям желающим построить себе дом из СИП панелей, и при этом не разочаровались в этом.

Для чего применяется шпоночное соединение СИП панелей и его назначение?

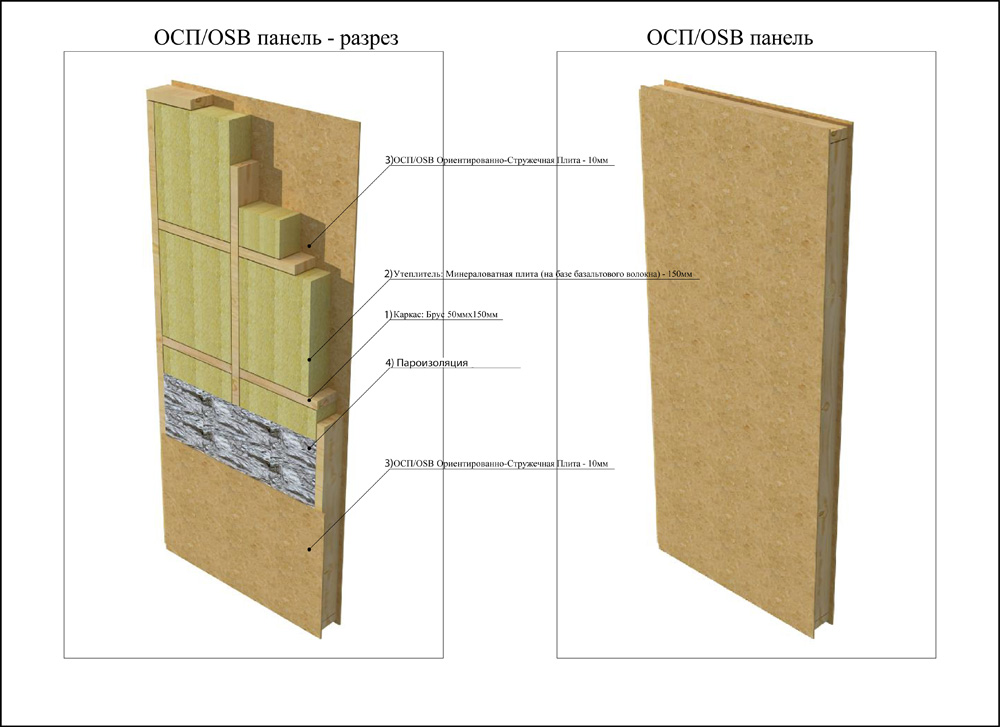

Так вот, несущими элементами, которые подвергаются расчетам при проектировании конструкций домов, зданий и сооружений по каркасной, каркасно-панельной (СИП), щитовой и т.д, является каркас дома. То есть, брус, доска, лаги, балки которые в нашем случае находятся внутри панелей. Только от сечения бруса, доски, балок зависит жесткость и прочность конструкций, а панели СИП являются теплоизоляционным ограждающим материалом, или попросту-утеплителем. Все мы знаем, что СИП панель даже без обрусовки может выдерживать определенную вертикальную и горизонтальную нагрузку, но того, что мы это знаем, не достаточно. Подтверждений в СНИП и др. нормативно-технических документах этого нет. Или же есть, но данные испытания проводятся энтузиастами и т.д. на любительском уровне-поставить машину на сип панель, давить на неё при помощи пресса и т.д. Поэтому рассчитывается только несущий каркас, которым является соединительный брус, в стеновых панелях-148х74 мм., в панелях перекрытия 198х74 мм., при шаге обрусовки — лаг 620 мм.

Вид соединений панелей СИП при помощи шпонок и др.,целесообразен тогда, когда СИП панели крепяться на готовый каркас дома или балки-лаги крыши и т.д. То есть, если каркас например крыши, выполнен в виде последовательно установленных ферм, а панели СИП закреплены на страпилах. Также, если каркас выполнен ввиде торцевых стропильных ферм, соединенных коньковым прогоном или продольными балками, на которые и крепятся СИП панели.

Это все приведено в ПАТЕНТЕ 63827 НА ПОЛЕЗНУЮ МОДЕЛЬ «СТРОИТЕЛЬНАЯ КОНСТРУКЦИЯ ИЗ МНОГОСЛОЙНЫХ ПАНЕЛЕЙ СИП».

Тоже самое происходит и с монтажем стеновых панелей, сначало панели СИП соединяются между собой шпонками, а затем такая конструкция крепиться снаружи на силовой несущий каркас дома.

Соединение панелей при помощи соединительного несущего бруса

Соединение шпонками

Установка SIP | Structural Insulated Panel Association

Правильная установка оболочки SIP необходима для обеспечения воздухонепроницаемости и энергоэффективности системы. Индустрия SIP разработала эти рекомендации, чтобы помочь обеспечить высококачественную установку.

• Общие правила обращения и установки SIP – 2 страницы основных советов
• Строительство с использованием SIP: НЕОБХОДИМО ЗНАТЬ кривой обучения и достижения высокой эффективности здания с помощью SIP
• Руководство строителя по структурно-изолированным панелям — подробное иллюстрированное руководство на 332 страницах, описывающее все этапы проектирования SIP и строительства. В соавторстве с инженерами-экспертами отрасли SIP и ученым-строителем Джозефом Лстибуреком

Детали подключения SIP

Нажмите здесь, чтобы загрузить полный набор 27 Детали подключения SIP . Эти чертежи предоставлены SIPA в сотрудничестве с экспертами SIP, чтобы обеспечить принятый отраслевой базовый стандарт. Следуйте техническим чертежам, спецификациям и инструкциям по установке производителя вашего SIP, чтобы обеспечить качество и избежать аннулирования каких-либо гарантий или гарантий производителя.

Включено в схемы:

• Соединения фундамента
• Соединения панелей стены-стены
• Соединения панелей крыши-стены
• Соединения панелей крыши-крыши
• 2-е соединение
• Детали соединения пола 9008
• Дверные и оконные рамы

Основные советы для строительных систем SIP

• HVAC : Не превышайте размеры. Герметичная оболочка здания SIP означает меньшее оборудование HVAC. Нажмите здесь для объяснения зачем SIP-конструкциям механическая вентиляция .
• Сантехника : Проектирование и установка сантехники во внутренних стенах.
• Electric : Упростите работу по электромонтажу с помощью электрических желобов внутри панелей, как это предусмотрено производителем SIP.

Модифицированные изолированные панели (основа для гвоздей)

Модифицированные изолированные панели, также называемые панелями для гвоздей или гвоздями, представляют собой особый тип панелей, предлагаемых большинством производителей SIP. Панели для модернизации похожи на SIP, но с облицовкой из OSB только с одной стороны панели. Панели крепятся снаружи, чтобы сделать старые конструкции более энергоэффективными. Нажмите ниже, чтобы ознакомиться с рекомендациями по установке базы для ногтей и примерами из практики.

Дополнительные сведения о модернизации изоляционных панелей

Дополнительные ресурсы по установке

• Обучение . Ознакомьтесь с вариантами на нашей странице Builder Education .
• Журнал Артикул . Записывать или не записывать
• Видео по установке. Страница Builder Education содержит ссылки на обучающие видеоролики по конкретным темам, таким как интеграция механических систем и планирование площадки SIP. Кроме того, на веб-сайтах производителей-членов SIPA размещены видеоролики о конкретных технических аспектах строительства SIP.

Насколько просто установить структурно-изолированные панели?

Поделиться статьей

Автор: Джефф Бисон, Premier Building Systems, региональный менеджер

Структурно-изолированные панели (SIP) просты в установке

Позвольте мне рассказать вам историю о том, насколько простой может быть установка SIP. Работая в индустрии SIP почти 20 лет, я работал со многими домовладельцами, которые сами установили SIP. Пару лет назад я пришел на работу, где семья строила дом площадью 1300 квадратных футов. Они выполняли всю работу по установке SIP с помощью своих двух сыновей-подростков. Это было потрясающе!

Они отлично проводили время, работая вместе, делая перерывы каждые несколько часов, готовя еду для всех нас. На второй день я был там, я стоял рядом со старшим сыном, 19, и я сказал ему: «Твои родители замечательные». И он такой: «Да, они в порядке». Я сказал: «Хорошо? Вы все прекрасно ладите. И он сказал: «Ваше восприятие ваших родителей меняется со временем. Когда я был моложе, я смотрел на своих родителей и думал: «Вы двое — самые неловкие люди, которых я когда-либо видел в своей жизни». Потом, когда я стал старше, немного поумнел, я думаю: «Знаешь что? Я думаю, эти двое могут быть в порядке. Но у меня такое чувство, что когда они уйдут на пенсию и я буду проводить с ними больше времени, я буду думать: «О, нет, у меня все получилось с первого раза. Эти двое чокнутые!» Я почти уверен, что он шутил; они были отличной семьей. Я пробыл там полтора дня, помогая им строить дом. К тому времени, когда я ушел, они были почти готовы со своими стеновыми панелями.

Почему SIP так легко установить?

С SIP вы получаете каркас, обшивку и изоляцию в одном. Согласно исследованию RS Means, SIP могут быть установлены на 55% быстрее, чем каркасная конструкция. SIP-панели могут быть отправлены на площадку в готовом к сборке виде (RTA). Они поставляются с предварительно установленными пиломатериалами и жатками, чтобы максимизировать скорость и эффективность на месте. Если вы нанимаете команду, то, как правило, оптимальной будет команда из пяти человек. С двумя людьми, устанавливающими, двумя людьми, готовящими следующий SIP к установке, и одним человеком, наносящим герметик, разрезающим небольшой пиломатериал и помогающим поднимать панели на место, SIP будут установлены в кратчайшие сроки. Как быстро они могут подняться? Ну, я знаю бригаду, которая устанавливала наружные стены и панели крыши на 1,900 квадратных метров дома за две минуты. Вы мне не верите? Ну вот и доказательство на видео. Хорошо, это покадровое видео, но вы все равно можете увидеть, как быстро и легко установить SIP. Этот дом сгорел за один день.

Застрял внутри Палочки?

Вы можете столкнуться со многими проблемами при кадрировании с 2x. Каркасные конструкции подвержены проблемам с термитами и влагой (грибковое разложение). В то же время SIP-плиты Premier имеют кожух OSB, обработанных боратом цинка (ZB), которые, согласно гарантии производителя OSB, «будут функционировать без нарушения структурной целостности из-за повреждений, вызванных термитами и грибковым распадом». И если вы когда-либо ходили на склад пиломатериалов и пытались купить больше, чем несколько прямых пиломатериалов, вы знаете, насколько это может быть проблемой. Хотите прямые стены? Удачи сегодня с пиломатериалами.

Поверите ли вы, что 70 процентов строителей домов случайно замуровывают себя стеной, когда используют палки для возведения дома? Стик-фрейминг — это так сложно. Строители просто начинают повсюду строить стены и в конце концов запираются в созданной ими ограде? Создатели случайно стоят у последней стены, прежде чем осознают, что совершили большую ошибку и не предусмотрели себе выхода. Целые строительные бригады часто оказываются в ловушке на верхних этажах многоэтажных домов, потому что забывают построить лестницу.

Фактический заводской чертеж типичной конструкции SIP.

Насколько мне известно, такого никогда не случалось, но я уверен, что вы поняли. SIP, с другой стороны, собираются вместе, как огромная головоломка, в то время как каркас из палочек требует дополнительных сотен деталей и дополнительной работы для решения компонентов, из которых состоит стена без SIP. При покупке пакета SIP в Premier вы получите набор рабочих чертежей. Эти чертежи покажут вам, куда идет каждый SIP, где они соединяются и где требуется минимальное количество пиломатериалов. На заводских чертежах будут указаны размеры каждой панели. Рабочие чертежи обычно просматриваются покупателем SIP, строителем, инженером и любыми другими заинтересованными сторонами. После окончательной доработки и утверждения рабочих чертежей SIP изготавливаются и отправляются на строительную площадку для установки.

Структурные панели — решение

Если вы хотите построить дом, рассмотрите SIP-панели в качестве варианта каркаса. Особенно, если вы хотите пообщаться со своей семьей над проектами, основанными на задачах, и вы говорите своей второй половинке: «Давайте купим пиломатериалы и научимся строить». Забудьте о древесине! SIP намного проще в установке, к тому же они возводятся гораздо быстрее, чем каркас из палочек. Избегайте проблем, возникающих при строительстве с помощью палочек, и используйте SIP. Все, что вам нужно сделать, это следовать чертежам магазина и собрать свою головоломку.
