Ширина отмостки дома согласно снип: NormaCS ~ Ответы экспертов ~ Требования к обязательному выполнению отмостки по периметру зданий

правильная ширина, основные правила устройства

Главная » Конструкция дома » Фундамент

На чтение 4 мин Просмотров 104

Содержание

1. Функционал бетонной отмостки
2. Основные правила устройства отмостки
3. Как правильно выполнить отмостку
4. Подводя итог – когда следует делать отмостку дома
5. Заключение

Неотъемлемой частью любого строения является водонепроницаемое покрытие, которое располагается по всему периметру дома и вплотную примыкает к цоколю. Какими должны быть параметры: уклон, высота и ширина отмостки вокруг дома, зависит от многих факторов – периметра здания, высоты стен и многих других. Чтобы отмостка правильно выполняла свои функции.

Поэтому такую важную работу должны выполнять исключительно строительная компания. Профессиональный подход с учетом всевозможных нюансов в процессе работы и знание технологии гарантируют, что здание будет надежно защищено от неблагоприятного воздействия влажной среды.

Отмостка представляет собой водонепроницаемую бетонную конструкцию вдоль всего внешнего периметра здания. Для эффективной защиты фундамента от поверхностных вод отмостка имеет уклон от стены здания в сторону придомового участка или дренажную систему. Обустройство отмостки из бетона предполагает плотное, но подвижное примыкание к цоколю здания, что обеспечивает ее целостность при сезонных пучениях грунта.

Помимо функции горизонтального гидробарьера, отмостка уменьшает промерзание грунта вокруг здания, что уменьшает теплопотери. Защитное устройство также придает зданию эстетически законченный вид и может использоваться в качестве пешеходной дорожки.

При возведении отмостки следует руководствоваться несколькими правилами:

1. Отмостка обязательно должна быть шире карниза здания и выступать за его край на расстояние не менее 30 сантиметров. Это защитит фундамент дома от подмывания водой, стекающей с крыши во время дождя или таяния снега.
2. Согласно строительным нормам и правилам ширина отмостки на глиняных грунтах должна быть не менее 100 сантиметров, а на песчаных грунтах не менее 70 сантиметров. Если отмостка будет использоваться еще и в качестве дорожки, то ширина может быть увеличена до комфортных для передвижения 130-150 сантиметров.
3. Уклон отмосток должен быть не менее 1 % и не более 10%. Для отмостки, изготовленной из бетона, уклон от стены, обычно, составляет 3-5%.

Как правильно выполнить отмостку

В строительном бизнесе одним из основных факторов выполнения качественных работ является опыт. Чтобы правильно выполнить отмостку, необходимо обязательно соблюдать СНиП из раздела «Благоустройство территорий», которые легко можно найти в интернете.

Там вы узнаете, какая должна быть ширина отмостки согласно нормам СНиП и другие необходимые данные для укладки дорожки вокруг дома.

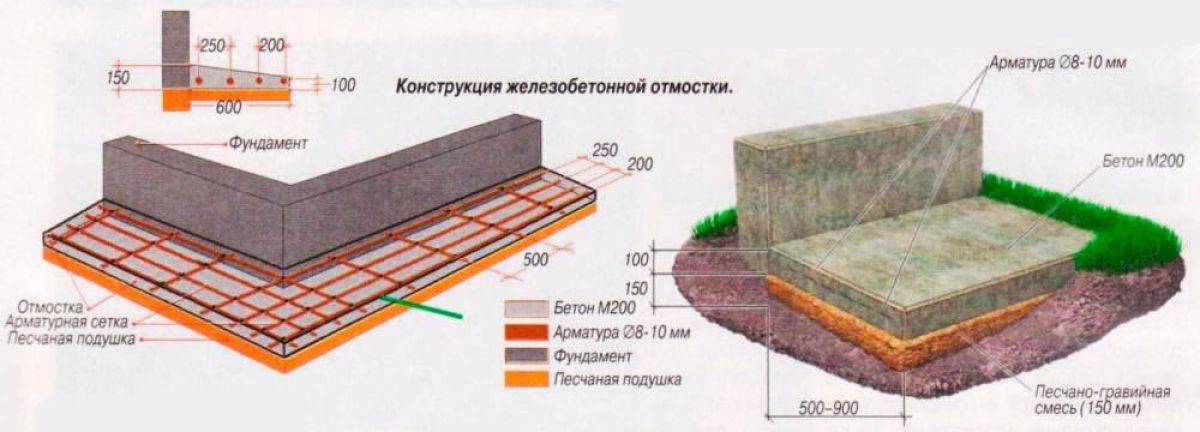

Для начала вы должны понимать, что отмостка выполняется двумя слоями:

• Подложный;
• Покрывающий.

Подложка является основой для выбранного покрытия. Верхний слой делается из бетона, плитки или асфальта. Каким же должна быть толщина, высота и ширина отмостки жилого дома для лучшей функциональности?

Кроме этих официальных стандартов, необходимо знать нюансы строительства, которые мы приведем ниже:

• Данные работы необходимо проводить после окончания облицовки стен;
• Ширина отмостки зависит от грунта, где расположено здание и от карнизных свесов. Размеры отмостки вокруг дома колеблются от полуметра и выше.
• Нижний слой состоит из глины, щебня или песка и не должен превышать высоту в 20 см;
• Покрытие необходимо выбирать водонепроницаемое и устойчивое во время размытия. Этот слой чаще всего равен 10 см;
• Необходимо обязательно сделать уклон;
• Между нижним и верхним слоем для утепления можно положить специальный материал.

Расчеты ширины отмостки частного дома, угла наклона, высоты каждого слоя и планирование немаловажны, поэтому к выбору покрытия необходимо подойти серьезно и основательно.

Подводя итог – когда следует делать отмостку дома

Подводя итоги вышесказанного, вполне понятно, для чего нужно делать отмостку вокруг здания.

Прицокольная дорожка устраивается в обязательном порядке согласно СНиП и ей присущи следующие функции:

• защита от влаги и вспучивания почвы;
• теплоизоляция;
• повышение эстетических показателей;
• многочисленные декоративные решения.

Заключение

Кроме защиты фундамента отмостка выполняет функцию обычной дорожки. Ее внешний край обязательно обрамляется и может стыковаться как с газоном, так и с грунтом. Гармонично смотрится широкая обрамляющая полоса с высоким зданием.

Источники:

https://lafargeholcimrus.ru/advises/article/kak-sdelat-otmostku-doma/

https://funddom.ru/otmostka/pravilnaya-shirina-otmostki-po-snip-vo/

https://m-strana. ru/articles/otmostka-vokrug-doma-uklon-shirina-i-vysota/

СНИП

Требования СНиП к размерам отмостки и ее толщине

Отмостка представляет собой горизонтальное защитное покрытие шириной около 1-2 метров, расположенное по периметру здания. Конструкция должна быть водоустойчивой, а в некоторых случаях и утепленной. Защитный слой должен плотно прилегать к вертикальным наружным стенам цоколя или фундамента. В СНиП 2.02.01–83 указано, что возле любого объекта устраивается отмостка. Для устройства защитного слоя используются различные материалы, к готовой конструкции предъявляются одинаковые требования — гидроизоляция, прочность, утепление.

Основные требования нормативной документации

Ширина защитного слоя определяется в зависимости от просадочного грунта. Лессовые или глинистые почвы имеют разный показатель, он определяется в лабораторных условиях. По нормам СНиП существует два основных типа:

• I тип. Сюда относят почвы, в которых усадки под действием собственного веса отсутствует или составляет не больше 5 см. Основные нагрузки конструкция будет испытывать от внешних воздействий;
• II тип. В данном случае, кроме просадки от нагрузок извне, возможно проседание под собственным весом на высоту более 5 см.

Документацией также определяется ширина отмостки. Если конструкция устраивается на грунтах первого типа, то параметр не меньше 1,5 метра, а для почв второго типа — не менее 2 метров. При строительстве на просадочных почвах используются все меры для закладки ниже подвижного слоя и дополнительно применяются специальные технологии. На нормально несущих почвах минимальная ширина конструкции составляет 0,8-1,0 метра. Обязательно учитывается карнизный свес кровли, отмостка должна быть шире его размера на 20-30 см.

В СНиП особых требований к толщине защитной конструкции не предъявляется. По нормативной документации, после выработки почвенно-растительного слоя устраивается и трамбуется основа из песка, глины и щебня. Толщина такой подготовки должна быть не меньше 15 см. Затем выполняется устройство тепло- и гидроизоляционного слоя. Высота отмостки должна быть больше нулевого уровня на 5 см и более. Если планируется использовать конструкцию для пешеходного движения, то увеличиваются требования к ширине и прочности.

Требования к уклону защитного слоя

В соответствии с СНиП необходимо устраивать конструкцию с уклоном не меньше 10 промилле в сторону от стены здания. Это обозначает, что на 1 метр защитного слоя уклон составляет больше 1 см. Максимальное значение уклона не должно быть больше 10 см на метр ширины. Если устраивать покрытие с более высоким наклоном, поток воды стекает с высокой скоростью, что приведет к разрушению внешнего края конструкции. Часто на внешней стороне отмостки предусматривают водоприемные желоба с продольным уклоном.

Контролируют параметры наклона с помощью уровня или нивелира. После устройства тепло- и гидроизоляционного слоев показатель должен соответствовать первоначальному значению. Для этого контроль уклона осуществляют на всех этапах проведения работ.
