Схемы каркасных домов: Рабочие чертежи каркасного дома / каркасный дом своими руками

Проекты и чертежи каркасных домов на фото бесплатно своими руками.

Основная часть проектной документации для каркасной стройки представляет собой схемы, эскизы – графическую информацию, которая наглядно демонстрирует процесс строительства. В этой статье вы узнаете, где можно взять готовые схемы каркасной постройки? И как пользоваться информацией, которая изложена в них?

Содержание статьи

1. Необходимость в грамотных чертежах каркасных домов
2. Заказ проекта каркасного дома в фирме
3. Макет каркасного дома
4. Схемы дома из каркаса своими руками
5. Устройство дома на проектах
6. Чертежи для постройки фундамента
   • Сбор каркаса дома
   • Сборка крыши в доме
   • Утепление дома своими руками
   • Монтаж коммуникаций

Необходимость в грамотных чертежах каркасных домов

Главный козырь каркасного строительства домов – это его доступность, оптимальная цена, за которую можно получить собственный жилой каркасник для круглогодичного проживания. Это окупает и перевешивает возможные недостатки, которые существуют у каркасной конструкции.

Сравнительно низкая прочность – в сравнении с капитальными стенами, необходимость обустройства и постоянной работы вытяжной вентиляции в каркасном доме, относительно небольшая долговечность – опять же, в сравнении с строениями из кирпича.

А поскольку каркасное строительство сочетает ценовую и технологическую доступность, его часто выбирают для осуществления своими руками. Причём работы ведутся при отсутствии больших профессиональных навыков, опыта какого-либо строительства.

На заметку

В таком случае, главным помощником, консультантом и хорошим подспорьем в решении строительных вопросов будет проект будущего дома. Он будет содержать перечень материалов, их размеры, а также изображения способов крепления, вида каркасных стен в сборе.

Желательно, чтобы проект каркасного строительства  был рассчитан и прорисован профессионалом. Есть важные моменты, которые необходимо учесть, чтобы дом получился прочным и прослужил вам не один десяток лет. Поэтому экономить и строить без него может оказаться себе дороже. На чём тогда можно оптимизировать собственные расходы?

Проект первого этажа.

Сэкономить на проекте каркасного дома можно приобретением готового типового проекта. Такой документ обходится в несколько раз дешевле индивидуального. При этом содержит все необходимые для строителя сведения.

Заказ проекта каркасного дома в фирме

При строительстве каркасного дома своими руками чертежи обеспечивают правильность и надёжность строительства. При экономной застройке может встать вопрос о целесообразности вложений денег и стоит ли заказать. Но хочу вас уверить, что без готового проекта построить дом по современной технологии просто невозможно.

Вы не сможете правильно рассчитать нагрузки на все элементы силового каркаса. Только с помощью специальной программы SketchUP проектирования домов делаются расчеты нагрузок, правильной обвязки, количества необходимого материала в формате skp. Вы сможете определиться с планировкой каркасного дома и правильно посчитать площадь всех жилых и нежилых помещений.

Макет дома на заказ несёт достаточно большие затраты, но можно выбрать готовый проект дома или бани. Для начала остановиться на контактах проектировочных фирм с опытом строительства каркасных домов, чтобы они были на рынке не один год. Поискать отзывы об их работе или даже встретиться с теми, кто у них заказывал работу.

В готовом проекте строительства каркасного дома надо обратить внимание на доступность информации, чтобы была четкая инструкция по возведению. Как собирать каркасные дома без дополнительных издержек. Точное количество деревянных материалов, чтобы не сказалось на качестве постройки.

На рисунке каркасного дома.

При строительстве каркасника пользуются типовыми стандартными проектами. На некоторых сайтах можно найти и скачать бесплатно чертежи и проекты каркасных домов. На что обратить внимание при поиске? Какие чертежи необходимы для будущего строительства обязательно, а без которых чертежей и схем можно обойтись?

Макет каркасного дома

Приведём перечень чертежей каркасных домов и коттеджей, которые входят в типовой проект для каркасного строительства. Что содержит архитектурная часть проекта.

Рисунок фасада и торца готового дома с указанием его размеров, высоты фундамента, крыльца, оконных и дверных проёмов, свеса кровли.

Рабочие рисунки фасада.

Чертежи-планы каждого этажа. В них указывается расположение простенков, ширина оконных и дверных проёмов, размеры каждой комнаты, а также расположение бытовых устройств, приборов, некоторых предметов мебели.

План этажей в доме своими руками.

Рисунок – вертикальный разрез дома. На примере детально расписаны размеры этажей и междуэтажных перекрытий, высота внутренних дверей, планируемое расположение мебели на этаже.

Каркасный дом в разрезе.

Подробное описание оконных и дверных проёмов приводится в отдельной спецификации, которая имеет вид таблицы.

Конструктивный раздел проекта содержит:

• Чертёж-проект фундамента.
• Чертежи стен и балок пола перекрытия.
• Проект–чертёж стропильной системы для сооружения крыши.
• Чертежи узлов каркасного дома.
• Чертёж-проект обшивки стен и пола.

На заметку

Фото чертежей каркасных домов позволяют оценить полноту информации, которая изложена в проекте. И сделать выбор – стоит ли приобретать данный проект или в нём не содержится ценных сведений.

Схемы дома из каркаса своими руками

Чертежи каркасных домов не всегда содержат всю необходимую для строительства информацию. Предполагается, что они предоставляют общие сведения, но не дают полной картины всех размеров. В них может не быть подробного указания размеров каждого элемента каркаса.

Схема расположения основных узлов.

Также могут быть не указаны расстояния между стойками, схема расположение панелей внутренней и наружной облицовки. Такой проект является сырым. Он не содержит всех необходимых для застройщика сведений и может быть подспорьем для профессионала, и недостаточен для непрофессионального строителя.

Подробные проекты каркасных домов с чертежами и фото, как правило, не предоставляются даром, а имеют обозначенную цену. Однако их приобретение стоит уплаченных денег, так как даёт много ценной информации. Особенно для непрофессионала, который выполняет строительство своими руками.

Устройство дома на проектах

Сборка каркасного дома по чертежам представляет последовательные операции по сооружению различных элементов строения. А именно:

• Закладывание фундамента.
• Сбор каркаса стен.
• Сбор стропильной системы.
• Монтаж кровли.
• Обшивка стен.
• Обустройство проёмов – установка окон и входных дверей.

Схема устройства каркасных домов.

В ходе строительства дома также осуществляется прокладывание элементов водоснабжения, канализации, электропроводки и газопровода. Они располагаются внутри каркасных стен, полов, перекрытий. Поэтому их монтаж выполняется перед обшивкой стены внутренней облицовкой.

На заметку

В ходе выполнения работ пользуются чертежами проекта. Как правило, каждый этап строительства сопровождается собственным чертежом, схемой, спецификацией и описанием.

Чертежи для постройки фундамента

Чертёж фундамента дома содержится в конструктивной части проекта. В нём указаны все размеры и рекомендуемые материалы — габариты фундаментной плиты или свайно-ростверковой конструкции. Размеры между отдельными элементами или участками фундаментной ленты. А также схема армирования – расположение арматурных элементов, их размер, шаг.

Проект свайно-ростверкового фундамента 6×8.

При необходимости, для полного описания фундаментной конструкции, приводится несколько чертежей. К примеру, проект свайно-ростверкового основания содержит два чертежа – для закладывания свай и для сооружения ростверка. А также схему армирования свай и соединяющего их ростверка. А также эскизный рисунок готового основания в сборе.

Сбор каркаса дома

Подробный проект содержит размеры всех элементов балок, перекрытий, опор, которые используются в строительстве, толщину стен, пола, перекрытий. А также схему расположения каркасных элементов, расстояние между соседними опорами (шаг каркасных опор) и между соседними балками перекрытия (шаг перекрытия).

Подробная схема стен в домах.

Они также сопровождаются эскизными рисунками, на которых демонстрируется расположение бруса, балок, досок и других элементов каркасной конструкции, а также способы их крепления. Рисунок выполняется в объёмном формате и содержит наглядные понятные изображения соединения различных узлов.

На заметку

Для непрофессионала эта часть проекта будет демонстрировать правильные способы соединения, которые обеспечивают требуемую прочность каркасной конструкции.

Сборка крыши в доме

Проект крыши включает несколько чертежей, в которых содержится необходимая информация для сбора стропильной системы и укрытия стропил кровельным материалом. Схема стропил выполняется в виде чертежа с указанием размеров мауэрлата (опор стропильной системы), стропильных балок, коньковых досок, прогонов, стоек, подкосов и других опорных элементов кровли.

Схема крыши постройки из каркаса.

Здесь также указываются способы соединения элементов, чертежи узлов стропильной системы. А также характеристики соединительных деталей (болтов, скоб, анкеров).

Утепление дома своими руками

Схема обшивки и утепления стен, перекрытий, пола, кровли каркасного дома содержит несколько чертежей, эскизов, схем и спецификаций. Вначале этой части проекта приводится схема каркасной опоры стены с подробным указанием всех размеров. Эта схема является основой для монтажа утеплителя и облицовочных материалов.

Схема стены в постройке.

Дальше – к чертежу прилагаются схемы расположения плит облицовки (наружной и внутренней), где указывается их схематичное расположение, места крепления к опорам стен. Также прилагаются аналогичные схемы для описания утепления и обшивки перекрытий, кровли, пола, а при необходимости – фундамента каркасного строения.

На заметку

Готовые чертежи и схемы предоставляют оптимальные варианты наружной и внутренней стеновой обшивки, с минимальным расходом материалов на обрезку.

Также прилагается спецификация, в которой приводится перечень материалов утеплителя и обшивки, с указанием их характеристик (размеров, способа монтажа, крепёжных деталей).

Монтаж коммуникаций

Проект сооружения коммуникаций не прилагается к проекту строительства каркасного дома. Это – отдельный документ, который рассчитывается по готовому строительному проекту. Если используется типовой проект застройки, то возможны типовые проекты обустройства водо-, электро- и газоснабжения. Какие системы обслуживания жизнеобеспечения дома не входят в комплект строительной документации.

План водоснабжения – здесь содержится схема прокладывания водопроводной воды от общей сети водоснабжения. А также глубина расположения труб, их размер, материал, способ ввода в дом, место выхода входной водопроводной трубы. Также в этом проекте указывается схема монтажа и размеры труб водоснабжения внутри дома, устройства, которые будут установлены (раковины, унитаз, ванная).

Устройство водоснабжения в каркаснике.

• Водоотведения – содержит схему расположения канализационных труб в доме и на участке. А также глубина расположения, место подключения к общей канализационной сети. Или способы организации индивидуального канализационного слива.
• Электроснабжения – содержит схему ввода СИП-кабеля от опоры до узла учёта, расчёты пропускной способности и мощности напряжения, схему прокладывания проводов внутри дома.
• Газоснабжения – содержит схему подвода газа к дому и его подключения к газовым устройствам и оборудованию.
• Вентиляционной системы.

На видео подробно разобран чертеж дачного домика, который построен по американской технологии. Пример каркасных домов, которые строят в Америке, удобно разобрать нюансы.

Перечисленные проекты являются обязательными для подключения дома к общей системе водоснабжения, электроснабжения, газообеспечения, канализации.

Чертежи одноэтажных каркасных домов, двухэтажных, домов с мансардой отличаются объёмом и количеством прилагающихся схем, спецификаций, эскизов. Чем больше объём строительства, тем больше будет его проект. Подробные чертежи и проекты обеспечат надёжное строительство и долговечность будущего жилого дома.

устройство стен, крыши и фундамента

Прежде чем начать строительство своего дома, следует определиться с технологией его возведения. Выбор её зависит в первую очередь от затрат денег и времени на будущую новостройку. Каркасный дом – это малоэтажное быстровозводимое жильё, построенное на основе конструкции из дерева или металла.

Смонтированный деревянный каркас коттеджа

С каждым годом набирает популярность благодаря тому, что оно в меньшей мере подвержено внешним воздействиям, тёплое, лёгкое, имеет современный привлекательный вид.

Вернуться к оглавлению

Содержание материала

• 1 Достоинства
• 2 Основные составные части
• 3 Материалы
• 4 Строительство каркасного деревянного дома
  • 4. 1 Фундамент
  • 4.2 Обвязка
  • 4.3 Стены
  • 4.4 Крыша
• 5 Ошибки строительства

Достоинства

Деревянное каркасное жильё по качественным характеристикам не уступает кирпичным домам, бетонным домам, а по некоторым параметрам их превосходит:

1. Быстровозводимость. Достигается благодаря не только небольшому весу всех деталей будущей постройки, но их конструктивным особенностям. Отсутствие так называемых мокрых операций позволяет производить отделку в любое время года.

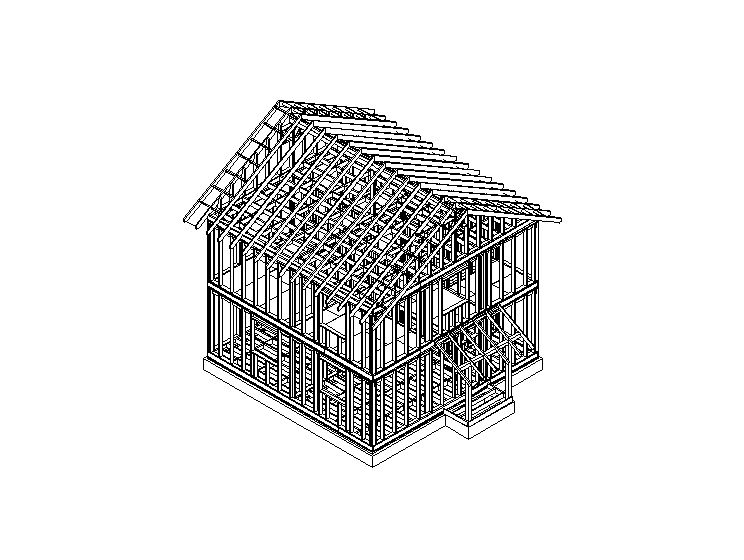

   Вариант конструкции двухэтажного каркасного дома

2. Лёгкий вес дома с использованием жёстких материалов существенно уменьшает вероятность возникновения повреждений от ошибок конструкции, воздействия внешних неблагоприятных факторов. Постройке в меньшей мере грозит неравномерная осадка в результате пучения или сдвига грунта.
3. Экономия на закладке фундамента. Вес конструкции такой, что не требуется установка мощной, а значит, дорогостоящей фундаментной основы.
4. Возможность воплощения разнообразных решений, а перераспределение веса не приводит к нарушению целостности, снижению прочности каркасного жилища.
5. Быстрота прогреваемости всех помещений дома, обеспеченная высокой теплозащитой всего корпуса.
6. Паропроницаемость стен почти на уровне классических деревянных домов. Она создаёт эффект «дышащего жилища», что очень важно для комфортного проживания.

   Схема устройства паропроницаемости каркасного дома

7. Ремонтопригодность. Отремонтировать можно все элементы здания, в том числе фундамент. Лёгкий корпус (обычно меньше 20 тонн) можно поднять домкратом и сделать ремонт фундаментной основы.
8. Благодаря небольшой толщине стен достигнуто оптимальное соотношение общего пространства, занимаемого зданием, и полезной жилплощади для проживания.
9. Относительно невысокая стоимость конструкции, привлекательный внешний вид.

Недостатком каркасного жилья, как всех деревянных построек, является пожароопасность. А если для отделки использовать дешёвые материалы, содержащие фенолформальдегидные смолы, то об экологической безопасности говорить также не приходится. Поэтому при возведении дома следует подбирать строительные материалы очень осторожно.

Вернуться к оглавлению

Основные составные части

Каркас малоэтажной деревянной конструкции составляют:

Вертикальные стойки бывают угловые и промежуточные. Назначение тех и других – соединение верхней обвязки и нижней. Оно осуществляется обычно способами: с использованием металлических уголков или с помощью полной врубки и нагелей. Укосы используются для того, чтобы каркас не перекашивался, не изменил своего положения при воздействии сильного ветра.

Вернуться к оглавлению

Материалы

• брус для закладного венца, верней обвязки и боковых стоек конструкции;
• доски для поперечин и черновой обшивки каркаса;
• бруски для опорных укосов.

Кроме дерева, монтаж дома выполняют с использованием материалов для кровли, внутренней и внешней отделки стен дома, пароизоляции, утепления.

Схема устройства полов в каркасном доме

Не следует забывать об антисептиках, а также об антипиренах для обработки древесины. Крышу обычно делают из гибкой финской черепицы. Очень привлекательно смотрится отделка каркасного жилища, имитирующая деревянный брус. Для теплоизоляции используют пенопласт или минеральную вату. Утеплитель с наружной стороны стен защищают влагостойкой фанерой, цементно-стружечными плитами.

Вернуться к оглавлению

Строительство каркасного деревянного дома

Чтобы стать собственником каркасного жилья, можно купить готовые его элементы, сделанные на заводе, перевезти домой и осуществить их сборку. Это называется щитовая технология, достоинство которой определяется быстротой возведения новостройки. Она требует использования крана для установки готовых щитов и, как правило, заливки ленточного фундамента.

Проект деревянно-щитового дома 6 на 6 можно построить собственными руками с нуля, что обойдётся значительно дешевле, к тому же домовладелец получит большое удовлетворение от реализации своих идей в процессе строительства.

Чертеж для постройки каркасного коттеджа

Каркас жилища может быть из металлических балок. Но они используются не так уж часто. Это обусловлено тем, что металл значительно дороже дерева, а для монтажа конструкции нужна грузоподъёмная техника.

Использование деревянных балок позволяет осуществить возведение дома самостоятельно, без привлечения квалифицированных строителей и специальной техники. Как при строительстве любого здания, каркас будущего здания прорабатывается на бумаге или в специальной компьютерной программе. Проект его можно разработать самому домашнему мастеру, специальные навыки необязательны. На чертеже разрабатываются все элементы будущего дома, их размеры, подгонка, способы соединения, крепления основных деталей.

При выполнении строительных работ не обойтись без следующих инструментов и материалов:

Фундамент

Начинают строительство с закладки фундамента. Благодаря невысокому весу деревянного здания он может быть лёгкий ленточный или столбчатый. Выбрав тот или иной вариант, производят разметку территории.

Котлован под фундаментную ленту должен быть таких размеров, чтобы она сама была шире стены сантиметров на 5–7 и уходила в землю примерно на 30 см.

На дно выкопанной траншеи насыпают песчаную подушку 5 см и утрамбовывают. Она необходима для того, чтобы уменьшить влияние смещающихся слоёв почвы. Затем котлован укрепляют опалубкой из досок или другого листового материала. После этого монтируют арматуру на прутьях. Их забивают в землю для того, чтобы на них держалась арматурная сетка, для монтажа которой можно использовать продольные металлические детали непригодных велосипедов или детских колясок.

Готовый ленточно-столбчатый фундамент под каркасный дом

Их соединяют, используя металлическую проволоку. Цементный раствор домашний мастер может сам приготовить и залить, используя в определённых пропорциях цемент высокой марки, воду, песок, пластификатор, щебень или гравий. Перед тем как устанавливать каркас, готовый фундамент надо покрыть гидроизоляционным материалом.

Если под домом не планируется цокольный этаж или подвал, то используется столбчатый фундамент. Бетонные, кирпичные или металлические столбы устанавливают по углам будущей постройки, а также на пересечении внутренних и внешних стен. Сверху эти элементы объединяют обвязочным толстым брусом, на котором будет стоять конструкция. Обвязку изолируют от фундаментных опор двумя слоями рубероида.

Иначе в местах соприкосновения дерева с бетоном, кирпичом или металлом может появляться конденсат, древесина начнёт гнить.

Обвязка

Для монтажа нижней и верхней обвязки необходим брус размерами 150х150 мм. Он может быть из дуба, лиственницы или сосны. Предварительно его обрабатывают антипиреном и антисептическим раствором. Углы сводят по принципу «шип-паз» с плотной подгонкой, без зазоров.

Можно соединять, используя металлические крепёжные элементы, но соприкасаясь с деревом, они окисляются, со временем вызывают гниение древесины.

В результате вся конструкция теряет первоначальную прочность. Каркас монтируют на нижнюю обвязку. Она должна занимать весь периметр ленточного или столбчатого фундамента, к которому крепится анкерными болтами. Для большей прочности во время заливки бетона или установки свай по углам фундамента можно забетонировать металлические штыри для крепления обвязочной рамы к фундаментной основе.

Когда укрепление нижней обвязки закончено, надо убедиться, что она уложена строго горизонтально. Позже перекосы конструкции исправить очень сложно. Теперь можно укладывать лаги для пола.

Вертикальные опорные брусья по длине должны обеспечивать потолок на высоте примерно 2,7 м. Выше – могут возникнуть проблемы с обогревом, ниже – летом будет душно.

Их размещают по углам, а между ними промежуточные.

Первоначально вертикальные стойки укрепляются временными укосами, по два на каждую опору, но установив верхнюю обвязку, их заменяют постоянными. Для монтажа потолочной обвязочной рамы используют брусья с пазами. Когда она готова, её кладут на вертикальные стойки и прибивают гвоздями. Потолочные балки укладываются в пазы и крепятся стальными кронштейнами или уголками.

Стены

Предпочтительно, чтобы доска для тёплых стен была не менее 10 см толщиной.

Чертеж конструкции стен каркасного коттеджа

А выбор материала для утепления дома определяется предпочтениями хозяина. В наши дни наиболее качественным утеплителем признаётся пенополистирол. Он недорогой, воздухопроницаемый, является хорошим теплоизолятором.

Он не сбивается в утеплительной нише, не сползает вниз, как это происходит с минеральной ватой. После чего производится отделка стен изнутри, зачастую вагонкой. Удержать тепло помогают также установленные стеклопакеты с двойными или тройными стёклами.

Крыша

Первоначально укладывается прочный брус, на который будут опираться все другие элементы. Стропила соединяются гвоздями и под углом в форме буквы «А».

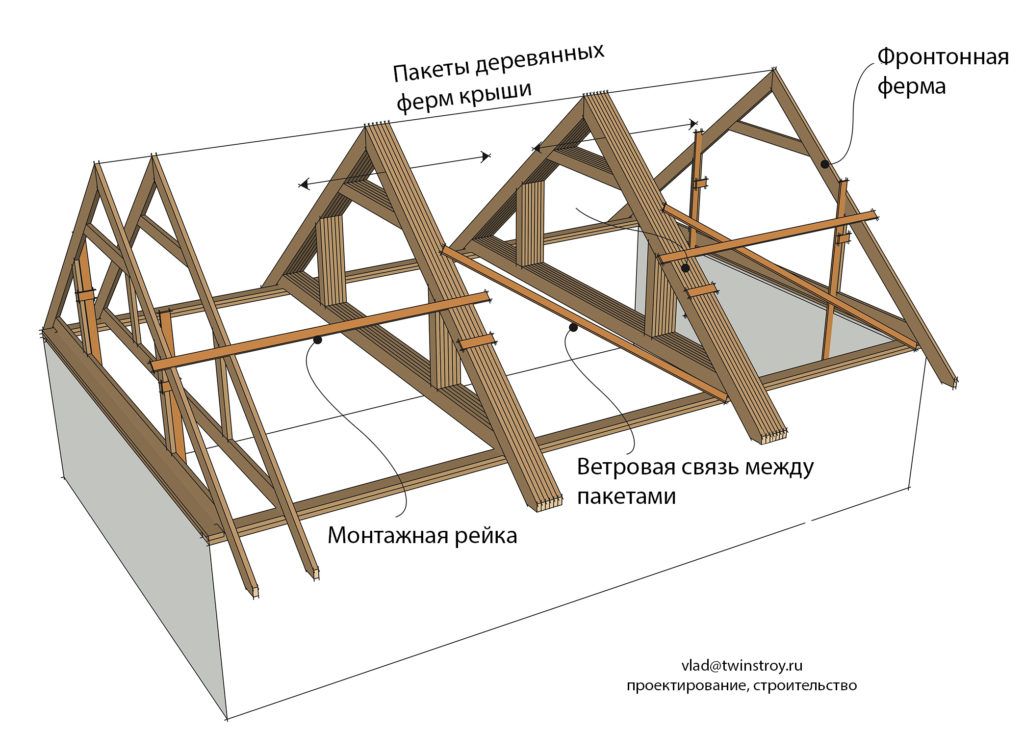

Пример крепления крышных стропил крыши каркасника

Затем делается обрешётка, сколоченная из досок одна от другой на дистанции 10 см. Верхнюю её часть, используя строительный степлер, покрывают рубероидом. Поверх него, начиная снизу, внахлёст настилается профилированный лист, шифер или черепица.

Коньковую полосу после завершения настила следует укрепить саморезами. По краям кровли делают водосборы со сливом. После этой процедуры устанавливают двери, окна, строят крыльцо, а по желанию и мансарду.

Вернуться к оглавлению

Ошибки строительства

Наиболее часто встречается проблема подготовки пиломатериалов. Иногда они недостаточно просушены, в процессе эксплуатации могут покоробиться и растрескаться. Потребителю после покупки можно самому устроить дополнительную просушку. Для этого доски с покрашенными торцами перекладывают деревянными брусками и накрывают листами шифера или профнастила.

А под плёнкой или рубероидом дерево будет преть. Доски в процессе сушки необходимо переворачивать каждую неделю. Не менее чем через месяц высушенный пиломатериал перебирают, откладывая искривлённый и покоробившийся.

Смонтированная крыша каркасного дома из профнастила

Далее следует проверить ширину досок. После просушки она может уменьшиться от 1 до 5 см. Это зависит от того, из какого участка ствола она сделана: из его края или сердцевины. Поэтому чтобы не возникли проблемы при обшивке стен, пола и потолка, весь пиломатериал следует дисковой пилой привести к единому размеру.

Ошибкой может быть экономия на толщине угловых балок, брусьев нижней и верхней обвязки. Цементно-стружечные плиты не надо подменять листами ДСП. Количество укосов не следует уменьшать. Каждая вертикальная балка деревянного каркаса должна укрепляться четырьмя раскосами: по два снизу и сверху.

Ещё одна ошибка: по истечении эксплуатационного срока, каркасное здание пытаются ремонтировать и латать, тратя большие деньги. Этого не рекомендуется делать, лучше его снести и построить новое. Фундамент можно использовать прежний, потому что под лёгким весов конструкции он практически нисколько не разрушился. Строительство такого же дома обойдётся дешевле постоянного ремонта обветшалого здания.
