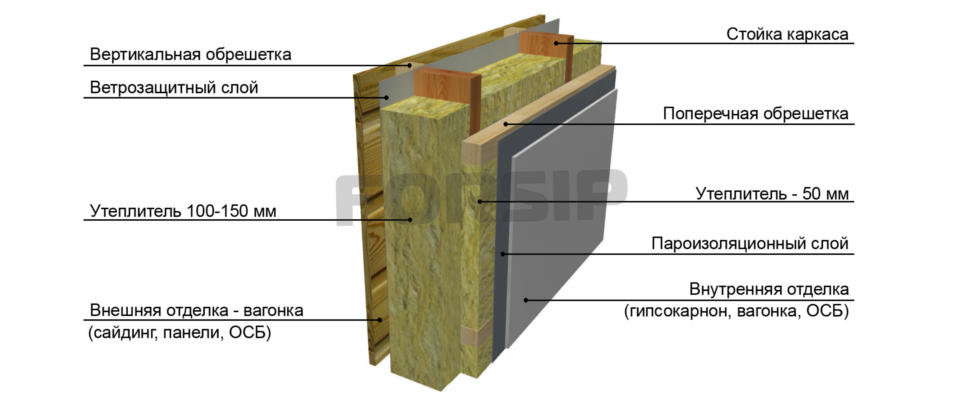

Каркасная стена 200 мм

Сэндвич каркасной стены

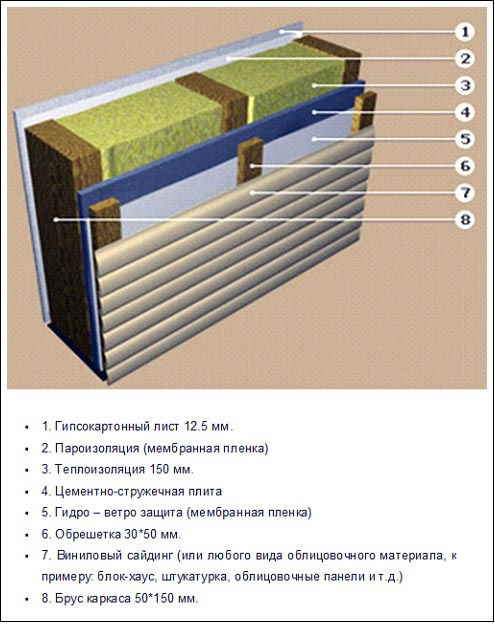

Пирог каркасной стены 200мм

Схема утепления стен деревянного дома внутри

Схема утепления каркасной стены

Ондутис sa115 пароизоляция

Пирог каркасной стены 200мм

Схема утепления стены минватой

Минеральная вата 100 мм утепление стены

Пирог каркасной стены 200мм

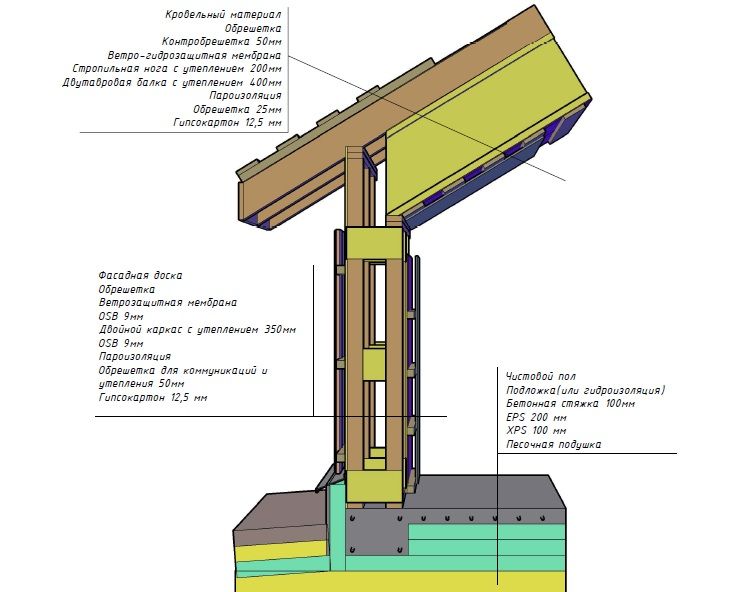

Пирог каркасной стены 200мм чертеж

Каркасный дом пирог стены с ОСБ

Каркасный дом технология утепления стен

Теплоизоляция каркасной бани

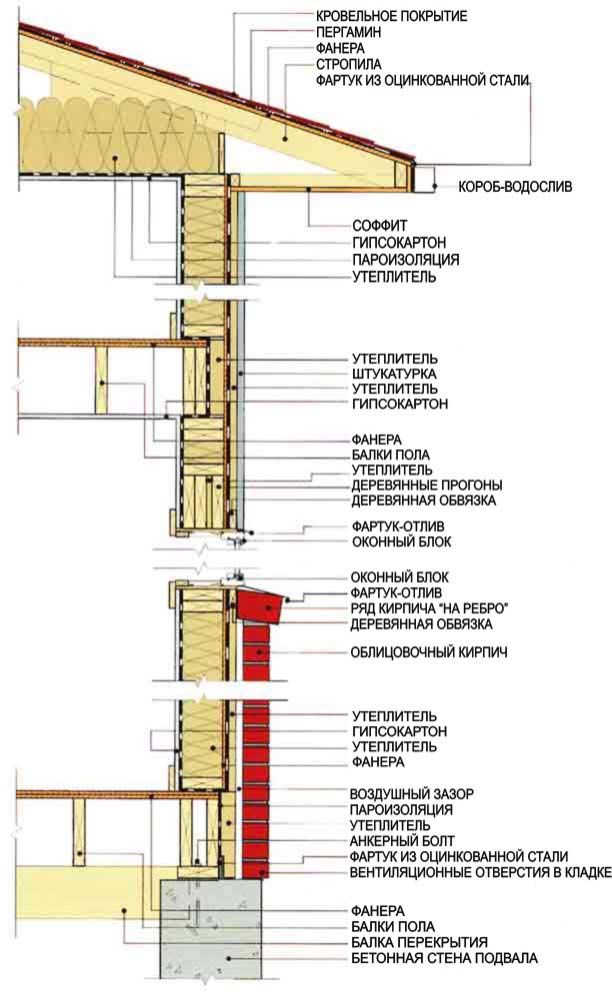

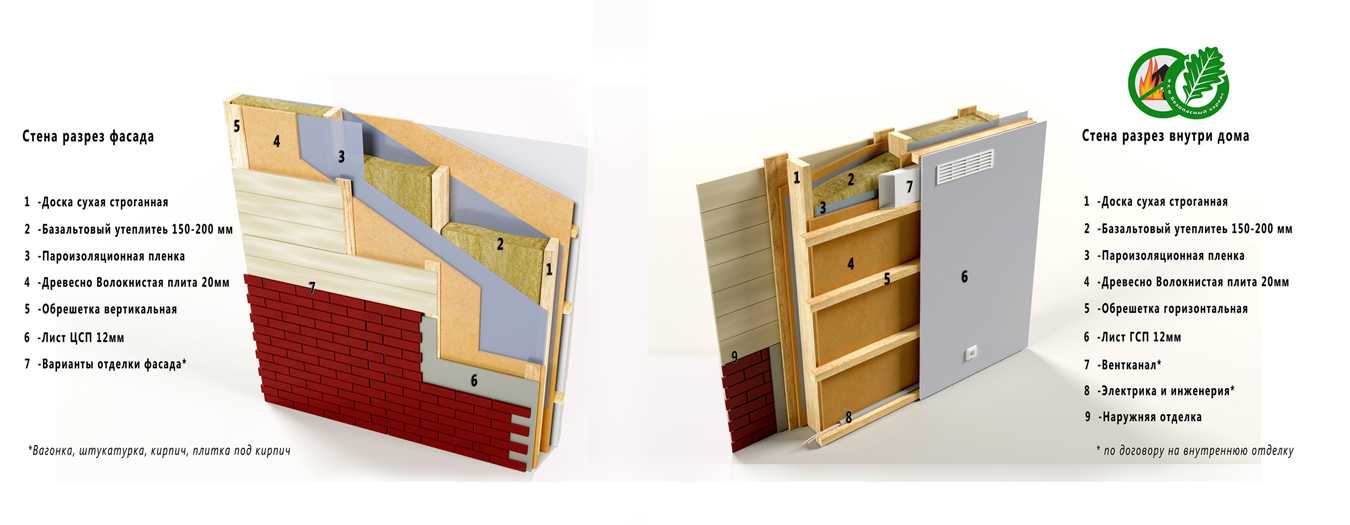

Стена каркасного дома в разрезе

ОСП ветрозащита утеплитель

Схема утепления каркасного дома изнутри

Стена щитового дома в разрезе

Схема сборки пола каркасного дома

Сайдинг по ОСП 9мм по ветро-гидрозащите

Каркасная стена 200 мм

Дом каркасник обложенный кирпичом

Пирог стен в парилке каркасной бани

Пароизоляция каркасных стен парилки

Перегородки каркасные из плит фибролитовых

Технология каркасных стен

Пирог наружной стены каркасника

Сайдинг по ОСП 9мм по ветро-гидрозащите

ОСП ветрозащита утеплитель

Наноизол SD (пароизоляция) 70 м. кв

Фибролитовые плиты Green Board характеристики

Каркасные стены конструкция узлы

Пирог каркасной стены 200мм

Утеплитель для стен каркасного дома из льна

Обшивка ОСП каркасные стены

Каркасно-щитовые стены

Каркасная стена 100 мм

Планкен фасадный монтаж схема

Каркасная стена ТЕХНОНИКОЛЬ

Каркасный дом пирог стены с ОСБ

Щитовой домик в разрезе

Схема утепления стен каркасного дома снаружи

Пирог каркасной стены 200мм чертеж

Конструкция каркасного дома

Схема монтажа каркасной стены

Узел облицовки стены каркасного дома

Каркасная стена с имитацией бруса

Схема каркасной стены в парилке

Каркасная стена 120 мм

Пирог стены каркасной пристройки

Пирог каркасной стены 200мм чертеж

Обшивка наружных стен имитацией бруса схема

Изоплат пирог стены

ЛСТК термопрофиль 300 мм

Пароизоляция SIP панели

Каркасные стены толщиной 200 мм с утеплителем

Схема строительства деревянного дома

Пирог каркасной стены 200мм

Каркасные стены толщиной 200 мм с утеплителем

Пирог каркасного дома

Пирог стены с утеплителем 200 мм каркас

Узел стены каркасного дома с облицовкой кирпичом

Схема обшивки каркаса ОСП

Утепление каркасного дома минеральной ватой схема

Каркасная стена

Изоплат пирог каркасной стены

Пирог каркасной стены 200мм

SIP панель 225мм

Каркасный дом технология

Утепление каркасного дома минеральной ватой схема

Кнауф Грин Терм утеплитель

Утеплитель щитовых домов

Каркасный дом послойно

Технология фахверк конструкции

Каркасная стена с утеплителем пеноплекс

Разрез стен каркасного дома: что такое точка росы

О конструктиве можно спорить долго, но мы придерживаемся мнения, что если люди используют какую-то технологию много и достаточно долго, то смысла изобретать велосипед нет. Технология Mitek известна уже более двадцати лет, занимает 76% рынка Канады и США и позволяет решить наиболее актуальный вопрос: как избежать точки росы в стенах.

Как выглядят стены в разрезе в производимых нами домах

Точкой росы называется температура, по достижении которой водяные пары, содержащиеся в воздухе, насыщаются и конденсируются, превращаясь в росу. Если же выбирать более точное описание, то по СП 50.13330.2012 п. Б.24 точка росы характеризует температурную точку, при которой в стене начинается обратный парообразованию процесс конденсации, с учетом определенной температуры воздуха и относительной влажности.

Какое решение проблемы влажности в стенах мы предлагаем

Пойдем по «пирогу» изнутри наружу:

• Слой ГКЛ 12,5 мм;
• OSB 9 мм;
• Пароизоляционная мембрана;
• Утепление 150 мм базальтовым плитным утеплением;
• OSB 9 мм;
• Дополнительное внешние утепление 50 мм базальтовым плитным утеплением;
• Пароизоляционная мембрана;
• Вентиляционный зазор 30 мм;
• Сайдинг или иной фасадный неутепленный элемент: имитация бруса, фиброцемент и т. д.

Исходя из этих данных, мы видим, что:

1. Термическое сопротивление ограждающих конструкций составляет 4,85
2. Сопротивление теплопередаче ограждающих конструкций составляет 5,06

И это означает, что ограждающая конструкция удовлетворяет санитарно-гигиеническим нормам по тепловой защите, а сопротивление теплоизоляции превышает Rт в 1.69 раза.

Для наглядности график выглядит следующим образом:

Вы можете обратить внимание, что линии «температура» и «температура точки росы» расходятся, а это значит, что мы добились поставленной цели.

Какие решения предлагают многие строительные компании

В качестве примера можно рассмотреть графики других предложений на рынке. Распространено заблуждение, что достаточно просто увеличить толщину утеплителя, но, как показывают расчеты, этого недостаточно:

Как мы видим в примере, просто заложить утеплитель в количестве 200 мм недостаточно, чтобы спасти дом от появления негативных факторов, существенно влияющих на качество жизни

Следующий распространённый вариант — это те недорогие решения, которые в огромном количестве предлагают известные «фирмы из телевизора», где всего за 14,99 все будет отлично. К огромному сожалению для отрасли, это не так. Почему для отрасли? Все просто: потом на строительные компании появляются негативные отзывы, в которых даже не говорится, что конкретная фирма или бригада плохо выполнила свою работу, сообщается в целом, что «сосед каркасник поставил и теперь не знает, что с ним делать».  А про то, что «каркасник» надо делать умело и с расчетами, никто и не задумывается.

Как видно из данного примера, просто зашить с двух сторон имитацией бруса тоже нельзя, хотя бы из потому, что без листового материала каркасный дом долго не проживет.

Подводя итоги

Наш конструктив, помимо таких плюсов, как заводское исполнение, отсутствие различных «укосин» и лаг перекрытия из 150 мм доски, которая не будет гулять, является наиболее результативным в соотношении цены и качества.

Да, многие специалисты скажут, что можно просто поменять пленку и в место нее поставить фольгированный материал, сделать другую внешнею отделку, но это все приводит нас к увеличению стоимости строительства.

И последнее — все данные вы можете проверить сами. Они есть в интернете и строительной литературе, изучив их, вы убедитесь, что выбрать нас – правильное решение. Мы производим качественные каркасные дома под ключ в Москве и Московской области!
