Разрез стены каркасного дома

Разрез стены каркасного дома

Для загородного строительства каркасные дома являются оптимальным вариантом, благодаря качественным характеристикам, экономичности, скорости возведения и сдачи в эксплуатацию. Существует ошибочное мнение относительно того, что достаточно тонкие стены и незначительный вес конструкции является показателем хрупкости. Для того, чтобы убедиться в обратном следует детально изучить особенности строения стен, для создания которых разработана достаточно сложная структура, состоящая из нескольких слоев. Каждый слой обеспечивает определенную функцию, необходимую для комфортного проживания в каркасном доме: тепло-, звукоизоляцию, прочность, сохранение влажности в пределах нормы, пожаробезопасность.

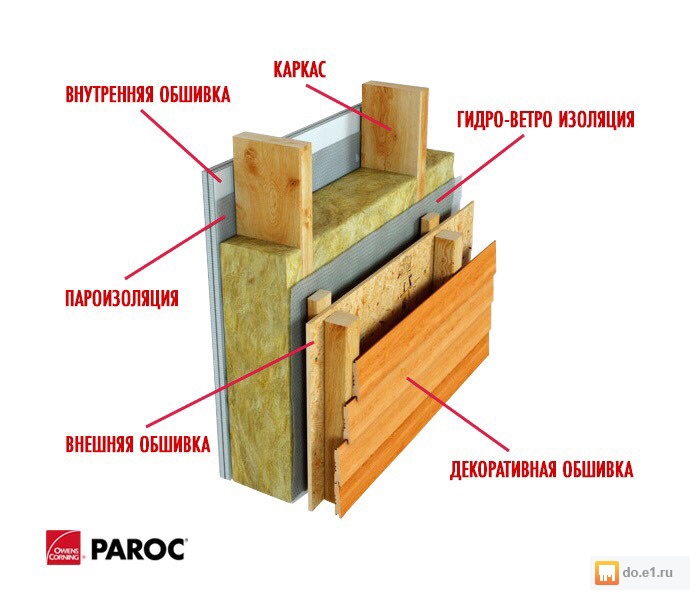

Пирог каркасного дома

Многослойность в строительстве более известна как «пирог», при использовании этого термина возникают ассоциации, которые в полной мере соответствуют строению стены. Изучая разрез стены каркасного дома, можно сделать обоснованные выводы относительно свойств конструкции в целом.

  1. Классические стены монтируются из вертикальных стоек, промежуток между которыми заполняется утеплителем, размещается гидроизоляционный слой, пароизоляционная пленка, для наружной отделки используются плиты ОСП или фанеры.
  2. В качестве утеплителя используется минеральная вата высокого качества, 150-миллиметровый слой по функциональности приравнивается к теплоизоляционным качествам кирпичной кладки.
  3. Пленка служит надежной защитой от продувания каркаса, проникновения влаги во внутреннюю часть стены, что позволяет сохранить теплоизоляционные свойства минеральной ваты, которая уязвима к воздействию сырости. Уникальность пленки заключается в том, что она способна пропускать влажный воздух из внутренней части дома наружу.
  4. Плиты ОСП или фанеры обеспечивают прочность и надежность конструкции, защиту от влаги, ветра, перепада температур.

Многослойность стен обеспечивает уникальные теплосберегающие свойства, возможность монтажа в сжатые сроки. Помимо этого, многослойность конструкции позволяет скрыть различные коммуникации. Древесина каркаса обработана специальными средствами, защищающими от гниения и огня.

На странице представлен классический пирог стены каркасного дома, на котором понятно, в какой последовательности уложены материалы. Стоит отметить, что обшить стены самостоятельно очень сложно, поэтому лучше доверить эту работу специалистам компании ООО «ПРОЕКТСТРОЙ-П».



Перейти к:

Позвоните нам
+7(495)665-15-42
Мы расскажем Вам все о конструктивных особенностях каркасных стен

Каркасная стена в разрезе — Всё о строительстве

Конструкция стен и перекрытий каркасных домов

Для упрощения конструкторских решений будущего дома, желательно унифицировать некоторые модули. Ниже приведены конструкции стен, кровли, пола в стандартной конфигурации, применяемой при строительстве домов в Скандинавии.

Коэффициент термосопротивления стены — не менее 5,2 m2°С/W. крыши — не менее 7,8 m2°С/W. В таких стенах вам будет сухо и тепло даже в 45 градусный мороз.

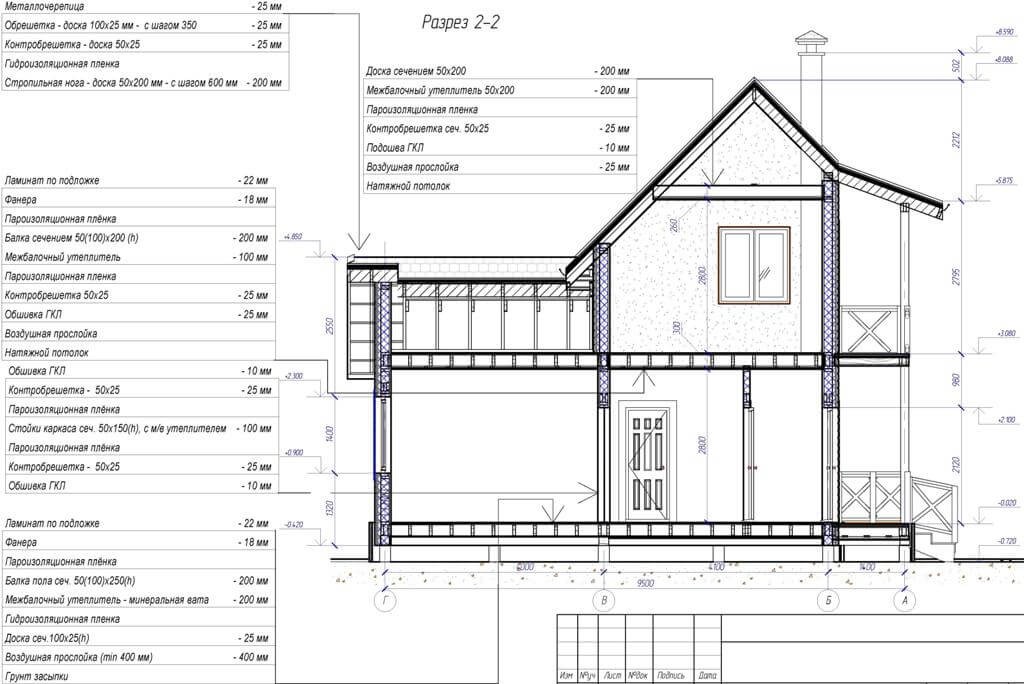

Разрез наружной стены каркасного дома

Разрез внутренней стены каркасного дома

Разрез межкомнатной перегородки каркасного дома

Разрез междуэтажного перекрытия каркасного дома

Разрез цокольного перекрытия каркасного дома

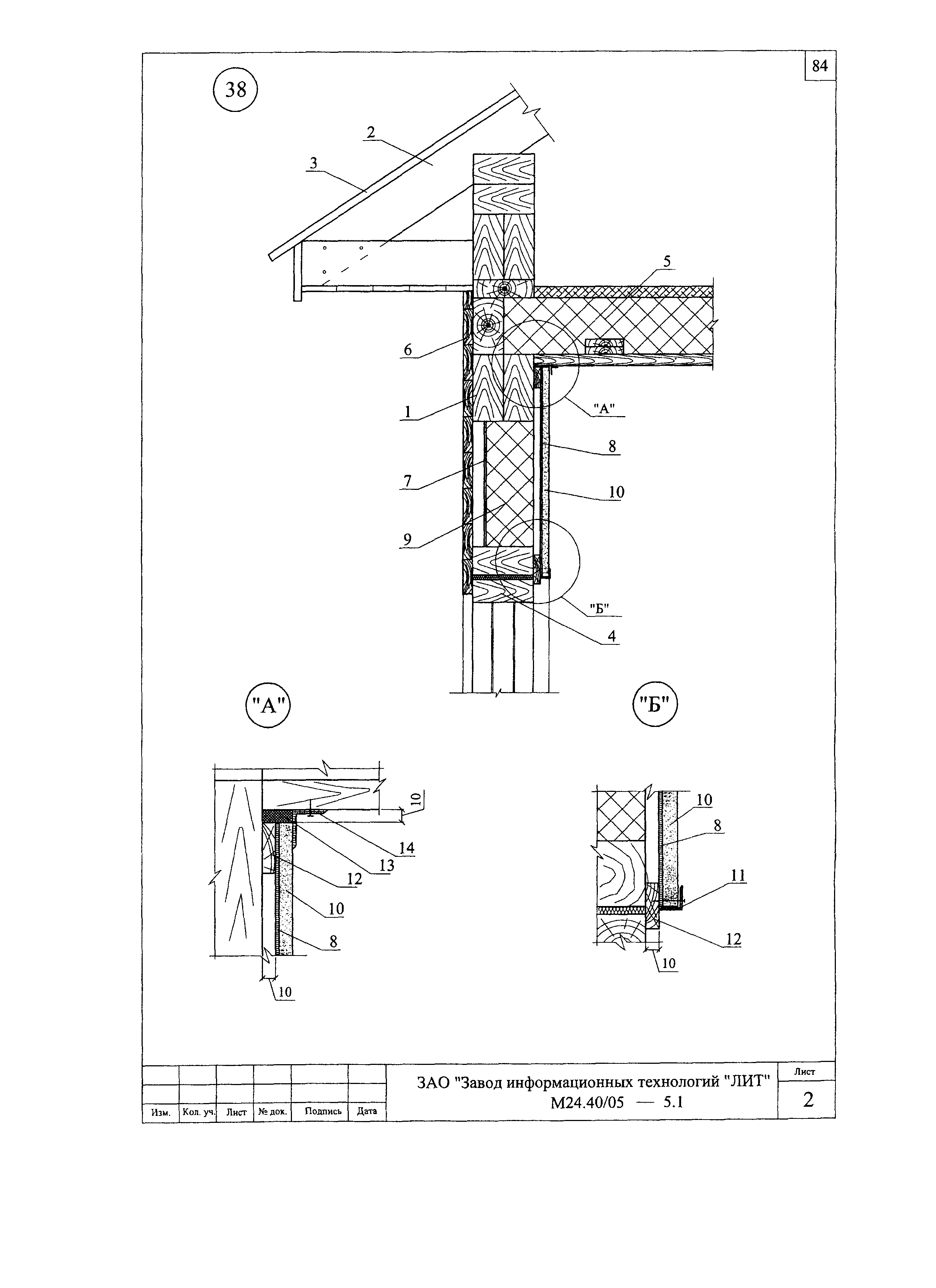

Разрез кровли каркасного дома

Поделитесь записью: «Конструкция стен и перекрытий каркасных домов» с другими читателями!

Материалы для стены каркасного дома

  • Выбор утеплителя для каркасного дома
  • Выбор листового материала
  • Виды внешней облицовки стен каркасного дома
  • Обшивка внутренних стен каркасного дома

Каркасный дом – очень популярный тип возведения малоэтажных зданий в странах Скандинавии, Германии, Франции, США, Канаде. А сейчас из-за скорости возведения, дешевизны конструкции, малого веса самого дома, экологичности (при правильном подборе компонентов) каркасные дома стали занимать все больший процент в индивидуальном строительстве в России и странах СНГ.

Начинать строить стену каркасного дома следует с правильной гидроизоляции фундамента, лучше в два слоя рубероида.

Стены каркасного дома представляет собой конструкцию, состоящую из деревянного или металлического каркаса, служащего основой для обшивки стен.

Металлический каркас изготавливают чаще всего из легких стальных тонкостенных конструкций (ЛСТК), проще говоря, из оцинкованного профиля, изготовленного из тонкой стали (до 3 мм).

Основные преимущества стены на основе каркаса из ЛСТК – не горит, не гниет, не подвергается воздействию насекомых, возможна полная утилизация металлического каркаса. Профиль доступнее и значительно дешевле деревянных конструкций. Но металлические корпуса чаще применяют при возведении производственных помещений, цехов и складов, чем при строительстве индивидуального каркасного дома.

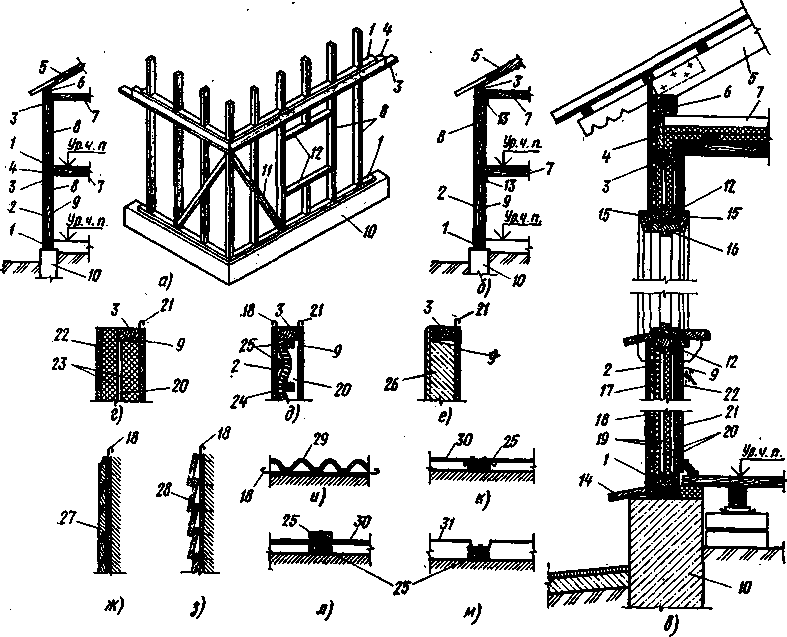

Схема устройства каркасного дома.

Строительство стены с деревянным каркасом начинают с гидроизоляции фундамента двумя слоями рубероида.

Затем крепят доски обвязки к фундаменту с помощью анкерных болтов и монтируют сам каркас. Его изготавливают из досок 50х150 мм. Шаг вертикальных стоек зависит от размеров мата утеплителя. Обычно это 50-60 см. Следует учитывать и ширину листа обшивки. На вертикальные стойки крепят балки перекрытия, короткие балки и лаги пола 2 этажа.

Крепить доски между собой можно методом вырубки (полной и неполной) и с помощью металлических уголков. Последний способ хоть и дороже, но надежней (не нарушается целостность досок).

После построения каркаса производят обшивку стены:

  1. Степлером с наружной стороны прикрепляют гидроизоляцию к вертикальным стойкам.
  2. Саморезами закрепляют листовой материал, прижимая пленку гидроизоляции.
  3. Помещают утеплитель.
  4. Степлером прикрепляют к внутренней стороне вертикальных стоек стены пароизоляцию.
  5. Пленку прижимают листовым материалом, крепя его к стойкам с помощью саморезов.

Выбор утеплителя для каркасного дома

В качестве утеплителя используют:

Схема утепления стены каркасного дома.

  1. Монолитный пенобетон – ячеистый бетон на основе портландцемента, воды, органического или синтетического пенообразователя, а при необходимости полимерных и минеральных добавок; перед его заливкой с помощью мобильных установок необходимо закрепить гидроизоляционную и пароизоляционную пленку и листовой материал с обеих сторон стены (в качестве несъемной опалубки).
  2. Минеральная вата, изготовленная из расплава вулканических пород (например, из базальта), доменного шлака или их смеси, – отличный тепло- и звукоизолирующий материал, широко применяемый при строительстве каркасных домов; сведения о ее токсичности преувеличены: формальдегид выделяется при температуре свыше 300-350 ° С, а содержание волокон ваты в воздухе даже при монтаже ниже принятых в Евросоюзе предельно допустимых концентраций; минеральную вату для предотвращения ее оседания следует использовать жестких сортов.
  3. При монтаже внутренних стен вместо минеральной ваты часто используют стекловату – она имеет лучшую шумоизоляцию, но при работе с ней следует соблюдать меры защиты – работать в респираторе, спецодежде, рукавицах.
  4. Пенопласт и пенополистирол – широко используются для утепления фасадов зданий, но горючи, обладают спорными экологическими свойствами, создают эффект термоса, что приводит к необходимости регулярного проветривания или оборудования дополнительной вентиляции каркасного дома. решение – применение паропроницаемого пенополистирола.
  5. Пенополиуретан обеспечивает высокую скорость нанесения, универсален, но дорог, поэтому используется для утепления труднодоступных мест (перекрытия).
  6. Экологические решения – маты из льна и конопляной пеньки – обеспечивают микроклимат каркасного дома, близкий к деревянному дому, обладают хорошими тепло- и звукоизолирующими свойствами, не поддерживают горение.
  7. Эковата состоит из 80% макулатуры/газетной бумаги, 10% борной кислоты и 10% буры; по теплоизолирующим свойствам не уступает минеральной вате, но где-то на треть дороже. Зато с помощью специального оборудования она задувается в каркас дома в течение 1 дня, при этом не образуются пустоты, а благодаря содержанию буры в ней не поселяются грызуны.

Вернуться к оглавлению

Выбор листового материала

С внешней стороны стена обшивается цементно-стружечными (ЦСП) или стружечно-цементными (СЦП) плитами, OSB, влагостойкой фанерой, досками.

Схема устройства стены каркасного дома.

  1. Цементно-стружечные и стружечно-цементные плиты изготавливают из мелкой древесной стружки, портландцемента и добавок, снижающих влияние древесины на цемент. Листы паропроницаемы, поэтому в паре с паропроницаемым утеплителем предотвращают эффект аквариума (повышенной влажности) в здании. Но ЦСП и СЦП тяжелые, при подъеме на верхние этажи необходимы строительные леса и лебедка. Кроме того, плиты имеют незначительную прочность при изгибе, может ломаться.
  2. Ориентированно-стружечная плита (ОСП, OSB) изготавливается из 3-4 и более слоев тонких щепок (древесной стружки), склеенных смолами с добавлением строительного воска и борной кислоты. Стружка во внешних слоях ориентирована продольно, во внутреннем – поперечно. Материал хорош во всех отношениях, но может выделять формальдегид, метанол и фенол. Использовать для внутренней обшивки не рекомендуется.
  3. Все большую популярность в качестве наружного листового материала используют ветрозащитные плиты ISOPLAAT 25 мм – древесноволокнистые плиты прибалтийского производства.

Внутри каркас обшивают влагостойким гипсокартоном, ДСП или ДВП, вагонкой, стекломагниевыми листами (СМЛ).

Вернуться к оглавлению

Виды внешней облицовки стен каркасного дома

Снаружи стены облицовывают деревянными досками, сайдингом, декоративной штукатуркой, кирпичем. Современные решения:

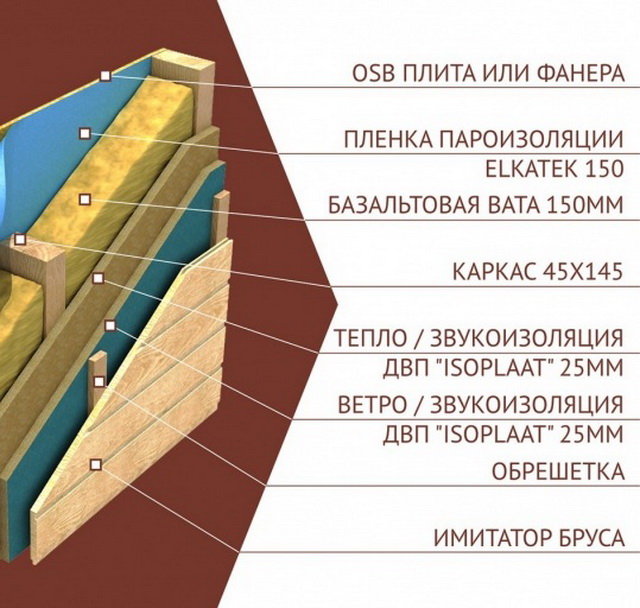

Внешняя облицовка – деревянные доски, двойное утепление:

Схема отделки стены каркасного дома сайдингом.

  1. Деревянные доски 20-40 мм или сайдинг.
  2. Вертикальная обрешетка с вентиляционным зазором 25 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм.
  4. Утеплитель 200 мм.
  5. Брус каркасный 100 мм.
  6. Плита теплоизоляционная ISOPLAAT 25 мм.
  7. Каркасный брус 50 мм.
  8. Пароизоляционная пленка.
  9. OSB плита 10 мм.
  10. Плита декоративная ISOTEX 12 мм.
  1. Штукатурка декоративная.
  2. Плита ветрозащитная ISOPLAAT 25 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм (установить можно одну плиту).
  4. Утеплитель 200 мм.
  5. Брус каркасный 70х195.
  6. Пароизоляционная пленка.
  7. OSB плита 9 мм.
  8. Обрешетка 22х50мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка, обрешетка необходима для прокладки коммуникаций, при отсутствии коммуникаций ее можно не устанавливать.
  9. Плита декоративная ISOTEX 12 мм.

Схема внутренней отделки стены каркасного дома.

  1. Имитация бревна, бруса (дощатая облицовка) 25-40 мм.
  2. Обрешетка, вентилируемый зазор 25 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм.
  4. Утеплитель 200 мм.
  5. Брус каркасный 70х195 мм.
  6. Пароизоляционная пленка.
  7. OSB плита 10 мм.
  8. Обрешетка 22х50 мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка.
  9. Плита декоративная ISOTEX 12 мм.

Вместо 7, 8, 9 может устанавливаться плита теплоизоляционная ISOPLAAT 25 мм.

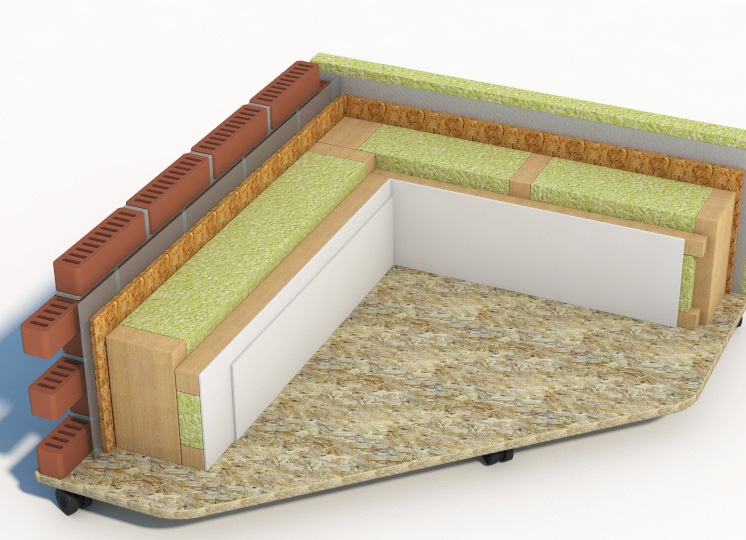

  1. Облицовочная кирпичная кладка.
  2. Зазор воздушный 40 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм.
  4. Теплоизоляция 200 мм.
  5. Брус каркасный 70х195 мм.
  6. Пароизоляционная пленка.
  7. OSB плита 9 мм.
  8. Обрешетка 22х50мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка.
  9. Плита декоративная ISOTEX 12 мм.

Вместо 7, 8, 9 может устанавливаться плита теплоизоляционная ISOPLAAT 25 мм.

Вернуться к оглавлению

Обшивка внутренних стен каркасного дома

Внутренние стены каркасного дома тоже многослойные, разрез стены:

  1. Вертикальная стойка деревянного каркаса.
  2. Утеплитель.
  3. Пароизоляция.
  4. Листовой материал для чистовой отделки.

Доски для внутренних стен используются 150х50 мм, допускается применять доски размером 100х50 мм.

При использовании дерева для строительства каркасного дома (вагонка, доски, брус) его надо пропитать составами против гниения и горения, затем окрасить.

Стена каркасного дома в разрезе — материалы и монтаж

Стена каркасного дома © 2014 Postroj-sam.ru

Каркасная технология постройки домов пришла к нам из Канады, поэтому ее еще называют канадская технология постройки домов. Там, да и во многих других странах, эта технология уже хорошо развита, однако мы ее начали активно использовать совсем недавно.

Хотя многие застройщики относятся к постройке каркасных домов с неодобрением, все же их популярность с каждым годом только увеличивается и этому способствуют следующие факторы:

Сейчас мы рассмотрим подробнее различные виды стен каркасных домов. Узнаем, какие обычно используются материалы для их постройки, и чем они отличаются.

Внешняя несущая стена каркасного дома в разрезе

Такая стена дома должна быть устойчивой к атмосферным явлениям и в тоже время теплой. Как добиться такого результата вы можете увидеть на схеме.

Подробный процесс утепления каркасного дома своими руками рассмотрен в другой статье, где пошагово разложена вся инструкция по теплоизоляции.

Теперь немного о применяемых материалах их свойствах и назначениях.

О внешней отделке дома говорить здесь не буду, приступим сразу к следующему элементу в разрезе.

Реечная обрешетка нужна для крепления внешних отделочных материалов. Ее толщина может быть 25 мм, к примеру, а ширина и расстояние между рейками зависит от материала, который будет на нее крепиться. Обрешетка так же создает необходимый зазор между элементами внешней отделки и основным «пирогом» стены для проветривания и естественного удаления влаги.

Мембранная пленка . в данном случае, служит для гидро- и ветрозащиты утеплителя и всех элементов конструкции в целом. Эту пленку заменять обычной нельзя, потому как такая мембрана не пропускает воду и ветер с наружной стороны каркасного дома, и в тоже время, позволяет «дышать» утеплителю, не давая скапливаться конденсату на нем.

При использовании мембранной пленки необходимо уточнять у производителя, как правильно ее раскатывать, какая сторона должна быть снаружи, а какая внутри. В некоторых случаях, неправильный монтаж мембранной пленки может привести к плачевным результатам.

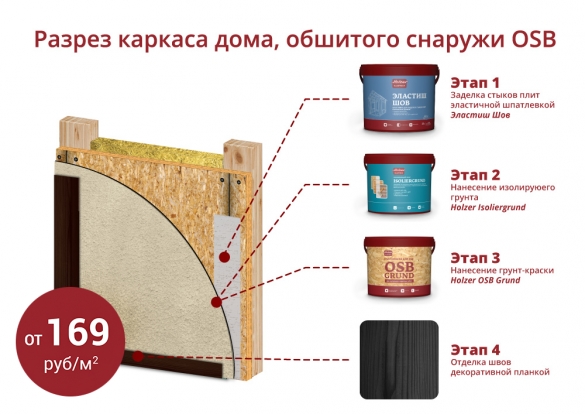

OSB плита (9-15мм) . расположенная снаружи, состоит из нескольких слоев щепок хвойных пород деревьев. Она, в первую очередь, придает жесткость всему строению, ну и немного выполняет функцию защиты утеплителя. Вместо OSB плиты с наружной стороны можно использовать другие подходящие по свойствам материалы.

Брус 50 х 150 мм. Это основной материал для сооружения каркаса для дома. Как правило, расстояние между соседними стойками составляет около 60см (по ширине плиты утеплителя, для удобства).

Утеплитель обычно используется на ватной основе (минеральная вата, например). Необходим он в стене, для удержания тепла внутри каркасного дома. Основное требование к утеплителю, это то, чтобы он имел достаточную плотность, иначе со временем он просто сползет вниз. Толщина слоя теплоизоляции, как правило, равна ширине брусьев основного каркаса, ну а если утепляете минеральной ватой, то советую сделать слой утеплителя чуть толще, что бы «зажать» между внешней и внутренней обшивкой.

Следующим элементом в разрезе стены каркасного дома является пароизоляционная пленка . Она, так же как и другие элементы конструкции, выполняет не маловажную роль, защищая утеплитель от водяных паров изнутри. Такая пленка не пропускает пары с одной стороны, но позволяет «дышать» утеплителю с другой.

Даже если у вас в доме очень тепло и сухо, влажность всегда присутствует, а утеплитель, на ватной основе обладает свойством впитывать влагу в себя. При содержании влаги в утеплителе 5%, его теплоизолирующие свойства могут упасть до 50%.

Внутренняя OSB плита (6-9мм) служит так же для усиления каркасной стены и для удобства внутренней отделки. Иногда вместо внутренней OSB плиты используют обрешетку для экономии, с последующим креплением гипсокартонных листов на нее.

Внутренние стены каркасных домов в разрезе

В разрезе внутренней стены каркасного дома могут отсутствовать мембранные пленки, а утеплитель служит, в первую очередь звукоизоляцией, а уже потом отсекателем тепла.

Толщина внутренней стены зависит от ее назначения. Если эта стена играет роль несущей опоры, то ее необходимо сделать практически такой же, как и все наружные стены. Ну а если это всего лишь внутренняя перегородка, которая будет использоваться как разделение между комнатами, то тут нет ограничений, если нет повышенных требований к звукоизоляции.

Если стена будет слишком тонкой, то слой звукоизоляции так же будет небольшим, а это приведет к повышенной звукопроницаемости стены.

Комментарии

Добрый день!Заинтересо вали статьи о постройке каркасного дома.Прочитала. Полезны, поучительны для меня и,пожалуй,для тех,кто планирует строить дом,знать технологию нужно,так как нередко попадаются «горе-строители «,за которыми приходится переделывать,не ся новые материальные затраты. Мне не хватает информации-стат ей о количестве стройматериалов для каркасного дома 9х7 высота 1этажа 2.40,2ого-1.8о( стены) с утеплением 15см по периметру,пола, потолка, но без внешней и внутренней отделки.Сколько метров для обвязки,для лаг,стен.Скольк о упаковок гидро-пароизоля ции?Сколько рулонов утеплителя?Ск. кг гвоздей,металли ч.уголков? И т.д.В строймагазинах продавцы сильно ошибаются. приходится с дачного участка снова ехать на рынок и докупать,теряя время.Буду очень рада статье на эту тему.Есть же несложные формулы и приведите пример,пожалуйс та.Моя почта in.brindina2010 @yandex.[censor ed]

Инесса, добрый день.

Возможно, когда-нибудь такая статья и появится на моем сайте, но есть одно НО. Для каждого дома необходимо считать материал «по месту». Просто взять общую длину необходимой доски и купить — не получится, так как у доски есть свой размер, как правило — 6метров.

Допустим, вы из одной доски сделали 2 стойки по 2,5метров, 1м остался. Но возможно он Вам не пригодится, другими словами — это остатки. А сколько таких остатков может у Вас остаться — очень тяжело сказать.

Для того, чтобы более подробно подсчитать количество необходимой доски, необходимо на бумаге (или в какой-нибудь графической программе), начертить схему всех стен, пола, потолка и крыши. На схемах должны присутствовать все стойки, лаги, стропила и т.д. с размерами. А затем, с учетом длины доски, которую Вам привезут, необходимо рассчитать, сколько штук Вам нужно (естественно, с небольшим запасом).

А сказать, например, что на 1 кв.м дома необходимо энное количество доски — не получится.

Утеплитель, необходимый для утепления каркасной стены, пола и потолка, можно считать в квадратных метрах, с учетом количества слоев (у Вас получается 3 слоя по 50мм). Как правило, производители пишут на упаковках, сколько квадратных и кубических метров в пачке. А считать так: Подсчитать сначала площадь всех стен, пола и потолка (с учетом напуска утеплителя на стены и утепления углов), а затем вычесть площадь всех оконных и дверных проемов. Еще необходимо учесть толщину доски, но это лучше оставить «запасом».

Если уголки, при большом желании, еще как-то можно приблизительно подсчитать, опять же по схемам стен, пола, потолка и крыши, то количество гвоздей можно определить только опытным путем

Гидро- и пароизоляционны е материалы, так же можно подсчитать по схемам каркасных стен и т.д. только с учетом напуска.

У продавцов спрашивать бесполезно. Они, как правило, знают теорию о товаре, а о практике им ничего не известно.

Совет:
1. Если с доставкой есть какие-либо проблемы, накладно, долго, далеко и т.д. после подсчетов, всегда необходимо брать запас!Тем более если только начинаете строиться. Остатки, при бережном хранении — всегда пригодятся в будущем.

2. Когда материала много, за один рейс все не привезут, можно после расчетов привезти, сначала то, что понадобится в первую очередь, а когда материал немного выработаете, можно подкорректирова ть подсчеты.

Источники: http://saitprodom.ru/konstruktsiya-sten-i-perekrytij-karkasnyh-domov, http://moidomkarkas.ru/montazh/stena-karkasnogo-doma-v-razreze.html, http://postroj-sam.ru/karkasnye-doma/stena-karkasnogo-doma-v-razreze.html

Разрез стен каркасного дома: что такое точка росы

О конструктиве можно спорить долго, но мы придерживаемся мнения, что если люди используют какую-то технологию много и достаточно долго, то смысла изобретать велосипед нет. Технология Mitek известна уже более двадцати лет, занимает 76% рынка Канады и США и позволяет решить наиболее актуальный вопрос: как избежать точки росы в стенах.

Как выглядят стены в разрезе в производимых нами домах

Что такое «точка росы»

Точкой росы называется температура, по достижении которой водяные пары, содержащиеся в воздухе, насыщаются и конденсируются, превращаясь в росу. Если же выбирать более точное описание, то по СП 50.13330.2012 п. Б.24 точка росы характеризует температурную точку, при которой в стене начинается обратный парообразованию процесс конденсации, с учетом определенной температуры воздуха и относительной влажности.

Какое решение проблемы влажности в стенах мы предлагаем

Пойдем по «пирогу» изнутри наружу:

  • Слой ГКЛ 12,5 мм;
  • OSB 9 мм;
  • Пароизоляционная мембрана;
  • Утепление 150 мм базальтовым плитным утеплением;
  • OSB 9 мм;
  • Дополнительное внешние утепление 50 мм базальтовым плитным утеплением;
  • Пароизоляционная мембрана;
  • Вентиляционный зазор 30 мм;
  • Сайдинг или иной фасадный неутепленный элемент: имитация бруса, фиброцемент и т.д.

 №

 Толщина

 Материал

      λ



Тмах

 1

 12.5

 Гипсокартон (ГКЛ)

 0. 21

 23.2

 2

 9

 Ориентированно-стружечная плита (OSB-2, OSB-3)

 0.16

 22.8

 3

 0.1

 Пароизоляционная мембрана

 0.00

&nnbsp;22.5

 4

 150

 Минеральная (каменная) вата 25-45 кг/м³

 0.043

 22.5

 5

 9

 Ориентированно-стружечная плита (OSB-2, OSB-3)

 0.16

 -1.00

 6

 50

 Минеральная (каменная) вата 75-120 кг/м³

 0. 042

 -1.4

 7

 0.1

 Влаго-ветрозащитная мембрана

 0.00

 -9.4





 Вентилируемый воздушный зазор

 0.00

 -10.00

Исходя из этих данных, мы видим, что:

  1. Термическое сопротивление ограждающих конструкций составляет 4,85
  2. Сопротивление теплопередаче ограждающих конструкций составляет 5,06

И это означает, что ограждающая конструкция удовлетворяет санитарно-гигиеническим нормам по тепловой защите, а сопротивление теплоизоляции превышает Rт в 1.69 раза.

Для наглядности график выглядит следующим образом:

Вы можете обратить внимание, что линии «температура» и «температура точки росы» расходятся, а это значит, что мы добились поставленной цели.

Какие решения предлагают многие строительные компании

В качестве примера можно рассмотреть графики других предложений на рынке. Распространено заблуждение, что достаточно просто увеличить толщину утеплителя, но, как показывают расчеты, этого недостаточно:

Как мы видим в примере, просто заложить утеплитель в количестве 200 мм недостаточно, чтобы спасти дом от появления негативных факторов, существенно влияющих на качество жизни

Следующий распространённый вариант — это те недорогие решения, которые в огромном количестве предлагают известные «фирмы из телевизора», где всего за 14,99 все будет отлично. К огромному сожалению для отрасли, это не так. Почему для отрасли? Все просто: потом на строительные компании появляются негативные отзывы, в которых даже не говорится, что конкретная фирма или бригада плохо выполнила свою работу, сообщается в целом, что «сосед каркасник поставил и теперь не знает, что с ним делать».  А про то, что «каркасник» надо делать умело и с расчетами, никто и не задумывается.

Как видно из данного примера, просто зашить с двух сторон имитацией бруса тоже нельзя, хотя бы из потому, что без листового материала каркасный дом долго не проживет.

Подводя итоги

Наш конструктив, помимо таких плюсов, как заводское исполнение, отсутствие различных «укосин» и лаг перекрытия из 150 мм доски, которая не будет гулять, является наиболее результативным в соотношении цены и качества.

Да, многие специалисты скажут, что можно просто поменять пленку и в место нее поставить фольгированный материал, сделать другую внешнею отделку, но это все приводит нас к увеличению стоимости строительства.

И последнее — все данные вы можете проверить сами. Они есть в интернете и строительной литературе, изучив их, вы убедитесь, что выбрать нас – правильное решение. Мы производим качественные каркасные дома под ключ в Москве и Московской области!

Строительство каркасного дома. | Иваново и Ивановская область

Строительство каркасного дома.

 Счастливые владельцы собственного земельного участка первым делом озадачены вопросом: “Какой построить дом для комфортного и надёжного проживания в нём?” В этой статье мы рассмотрим все преимущества и недостатки строительства каркасного дома, а также укажем на ряд нюансов необходимых знать при строительстве каркасного дома.

Способы строительства каркасного дома.

  В современном мире существуют 2 способа возведения каркасного строения:

  1. Каркасно-панельный способ сооружения строения. В этом случае дом сооружается из готовых сэндвич-панелей произведённых на заводе. Обычно каркас изготавливается из легких стальных оцинкованных профилей. Такие конструкции могут прослужить до ста лет. Данный способ строительства обычно применяется при возведении административных или производственных зданий.
  2. Каркасно-рамочный способ строительства получил широкое распространение в индивидуальном домостроении. Весь процесс строительства дома происходит на месте застройки, при этом на каждом этапе применяются материалы одобренные заказчиком.

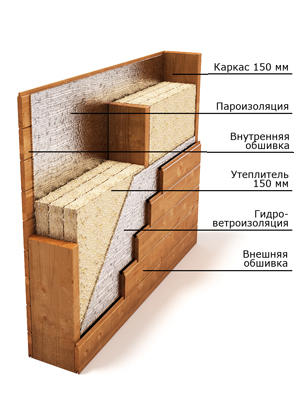

Разрез стены каркасного дома представляет собой многослойный пирог, состоящий из:

  • Фасадный отделочный материал.
  • Диффузионная мембрана.
  • Каркас, заполненный утеплителем.
  • Пароизоляционная плёнка.
  • Внутренняя обшивка стен.

Каркас дома.

 Материалом для сооружения каркаса является дерево. Такие его качества, как низкая теплопроводность, высокая прочность, небольшой вес и доступность делают его незаменимым в каркасном домостроении. Деревянный каркас необходимо защищать специальными огне-биозащитными составами от размножения грибков и различных вредителей. Технология сборки каркасного дома не прощает ошибок сделанных при строительстве. При возведении каркасного дома необходимо руководствоваться сводом правил СП 31-105-2002.

Утепление каркасного дома.

 К выбору утеплителя для стен и кровли каркасного дома необходимо отнестись очень серьёзно. От выбора утеплителя будет зависеть, то насколько Ваш дом будет энерго эффективным и безопасным. Все утеплители можно разделить на два типа: органические утеплители и синтетические. К органическим утеплителям относятся: деревянная стружка, опилки, мох, солома и другие. В настоящее время чаще применяют синтетические утеплители – пенопласт, пенополистирол, минеральная или каменная вата, эковата. Применение пенопласта имеет ряд преимуществ. Он имеет малый вес, не боится влаги и удобен в эксплуатации. Главным недостатком пенопласта является его высокая горючесть. При горении выделяются сильно токсичные пары. Вата на основе базальтовых пород лишена этого недостатка, но она теряет свои теплоизолирующие свойства при увлажнении, поэтому её необходимо тщательно защищать от влаги. Источником влаги является пар изнутри помещения и внешние осадки снаружи. Изнутри помещения каменную вату защищаю пароизоляцией, а снаружи диффузионной мембраной, которая позволяет случайной влаге выходить наружу. Пароизоляция также предназначена для предотвращения попадания мелких фракций утеплителя внутрь помещения. В среднем срок эксплуатации каменной ваты составляет 25-30 лет.

Преимущества каркасных домов.
  • Низкая стоимость строительства. Высокая энергоэффективность. Теплопроводность 200 мм базальтовой ваты соответствует 500 мм. стены из дерева или 1000 мм стены из камня.
  • Высокая экологичность (стены дома являются дышащими).
  • Малый срок строительства. Профессиональная бригада способна смонтировать каркасный дом на 150 м² за 3-4 недели. Построенный дом не требует усадки и можно приступать к отделочным работам сразу после монтажа стен и кровли.

Недостатки каркасных домов.
  • Недолговечность. Главным фактором, влияющим на срок службы каркасного дома, является утеплитель. Раз в 25-30 лет необходимо полностью менять утеплитель на новый.
  • Пожароопасность. Это относится ко всем строениям из дерева. Поэтому при строительстве деревянные части необходимо обрабатывать огне-биозащитными составами, для минимизации угрозы возгорания.
  • Гниение. При не соблюдении технологии строительства и не применяя защитные покрытия для деревянных частей, велика вероятность разрушения древесины паразитами и грибками.
  • Проникновение грызунов. В каркасном же дома, одним из способов борьбы с грызунами можно считать использование эковаты в половых перекрытиях первого этажа. Эковата состоит из 80% целлюлозы древесного происхождения и 20% буры, и помимо антисептирующего воздействия на дерево, создает среду, в которой мыши и прочие грызуны не заводятся.

Для заказа услуги необходимо заполнить форму ниже или позвонить по телефону:

+7(920)345-87-22

Полезные статьи по теме:

Технология строительства каркасного дома

Уже прошло то время, когда единственным материалом для строительства дома был кирпич. Дома даже небольшой площади получались массивными, поэтому перед началом строительства коробки нужно было заливать тяжелый бетонный фундамент. Весь процесс получался долгим, трудным, долгим, превращался в долгострой, а зачастую не заканчивался никогда.


Сейчас, при помощи современных технологий, строительство дома происходит быстрее, проще и гораздо бюджетней. Оптимальной для возведения стал принцип каркасного домостроения. Такие дома получаются теплыми, эстетически привлекательными, а полный цикл строительства под ключ занимает около одного месяца.

Каркасный дом — пошаговая инструкция


Неоспоримым плюсом выбора канадской технологии строительства является простота и понятный процесс. Использование материалов сравнительно небольшого веса позволяет проводить застройку собственными руками. Успешный опыт застройщиков показывает, что возвести здание можно даже в одиночку, если понять порядок действий и запастись необходимыми материалами. При соблюдении технологий дом получится крепким и теплым.

Шаг 1: Фундамент под каркасный дом

Фундамент – это основа любого дома. От того, насколько качественно он выполнен, зависит целостность и долговечность постройки. Если фундамент подобрать неправильно или провести монтаж с нарушениями, то это неизбежно приведет к негативным последствиям при эксплуатации строящегося дома.

Так как каркасный дом получается не только прочным, но еще и легким, то отпадает необходимость в устройстве утепленной шведской плиты. Самым распространенным сейчас стал свайно-винтовой фундамент. Он:

  • монтируется за один день;
  • выдерживает значительные нагрузки, так как одна свая выдерживает несколько тонн;
  • позволяет начать строительство сразу же после монтажа;

Такой тип фундамента выгоден с финансовой точки зрения так его стоимость значительно ниже бетонного.

Важно! Заглублять сваи обязательно нужно ниже глубины промерзания.

Шаг 2: Нижняя обвязка и пол

Монтаж дома по каркасной технологии можно проводить в любое время года. Значительная часть канадских домов возводится в зимний период, так как отсутствие дождя обеспечивает проведение работ без попадания влаги на утеплитель и пиломатериалы.

Чтобы начать строительные работы нужно организовать площадку, на которой впоследствии будут собраны и подняты стены дома. В качестве нее можно использовать черновой пол первого этажа. Изучая как строится каркасный дом пошагово нужно подробней остановиться на устройстве перекрытия первого этажа.

Обвязка и лаги

Для того чтобы можно было устанавливать межкомнатные стены и передвигаться, производят монтаж пола первого этажа. Для этого на сваях устанавливается обвязка, или по-другому, ростверк. Брус 200х200 или четыре доски 50х200, поставленные на ребро, устанавливаются таким образом, чтобы соединить сваи между собой.

Далее, устанавливают лаги пола первого этажа. Расстояние и расположение лаг берется из проекта. После этого на лаги укладывается материал для чернового пола, на котором и будут проводиться все работы по сборке стоек каркаса. Не стоит укладывать финишное покрытие на этом этапе, так как при монтаже конструкционной части дома будет потеряна вся эстетическая привлекательность.

Утепление и настил пола

Комфорт при нахождение в построенном доме будет снижен, если полы первого этажа будут холодными. Толщина утеплителя в нашем климате должна быть не менее 30 см. Работы производят в следующем порядке:

  • На лаги пола снизу при помощи мебельного степлера пристреливается ветровлагозащитная мембрана;
  • На мембрану при помощи гвоздей набивается доска дюймовка с шагом 5 см. Это необходимо для того, чтобы утеплитель не выпадал из пространства между лагами пола;
  • Укладывается утеплитель;
  • Монтируется пароизоляционная мембрана;
  • Укладывается материал чернового пола.

Неудобно ходить зимой, постоянно надевая теплые носки и тапки, гораздо приятнее наступать на теплый пол босиком. Чтобы добиться такого эффекта, нужно заблаговременно предусмотреть возможность достаточного утепления пола.

Шаг 3: Каркасные стены


Стены каркасного дома это одна из основных его частей. От того насколько правильно она собраны зависит долговечность дома, целостность его конструкции, а также время на внутреннюю отделку.

Для монтажа стоек желательно использовать сухую строганную доску. На калиброванный материал значительно лучше ложатся материалы внутренней отделки, не образуя перепадов по вертикалям.

Важно соблюдать расстояние между стойками. Оно должно быть равно 58 или 59 см. Равномерно установленные стойки позволяют упростить утепление и экономят материалы на теплоизоляцию дома.

Способы сборки каркаса

Основной принцип каркасных домов подразумевает установку каркаса здания необходимой формы с последующим заполнением его утеплителем и изоляцией строительными мембранами. Каждый застройщик решает сам, по какому принципу собирать каркас:

  • сразу в вертикальном положении, каждую стойку отдельно;
  • путем сборки элеменов на полу с последующим поднятием.

Первый этап позволяет выставить стойку сразу же на свое место, но более трудоемок физически и затратен по времени. Второй является более правильным, согласно технологии разработанной Ларри Хоном, который стал оптимизатором и популяризатором каркасной технологии строительства частных домов.

Установка и сечение стоек

Так как температуры нашем климате зимой опускаются до значительных отметок, то каркасный дом должен быть хорошо утеплен. Чтобы поместить внутрь стоек каркаса утеплитель необходимой толщины нужно, чтобы сечение досок соответствовало необходимым размерам. Внешние стены должны составлять 20 см, для них берут доски:
  • 50х150 с последующим перекрестным утеплением 50х50, что в сумме даст необходимую толщину.

Межкомнатные стены не граничат с улицей, поэтому толщина стоек должна быть достаточной для защиты от шума. Для этого достаточно использовать доски 50х100 или 40х100. Стойки выставляются с шагом 59 см друг от друга.

Важно! Нельзя скреплять каркас черными саморезами, нужно использовать оцинкованные ершенные гвозди!

Укосины или раскосы

Укосины или по-другому раскосы нужны для укрепления прочности каркаса. При постоечном строительстве без них не обойтись, иначе вся конструкция рискует потерять геометрию. Укосины могут быть в черновом варианте, когда доска прибивается под углом к обвязке и стойке, а после закрепления вертикальных элементов снимается.

В случае сборки каркаса на полу, укосины монтируются при с применением запилов и вбиваются в саму конструкцию. После поднятия и закрепления, в этом варианте раскосы остаются в конструкции.

Важно! Если в качестве черновой внешней обшивки применяется плита ОСБ классом не ниже 3, то нет необходимости в использовании стоек Так как плита является конструкицонной.

Углы каркасного дома

Изучая поэтапное строительства каркасного дома стоит разобрать с тем, как скрепляются между собой стойки на примыкающих стенах. Существует несколько способов выставления углов каркасного дома:
  • монолитный, когда углом выступает цельный брус со сторонами, равными ширине стоек;
  • закрытый, п-образной формы. Утепляется с внешней стороны и закрывается черновым материалом внешней обшивки;
  • калифорнийский, в котором стойки примыкают друг к другу под внешним углом в 90 градусов и дублируются доской для устойчивости конструкции;

скандинавский, доски стоек соприкасаются друг с другом, но не скрепляются между собой. Образовавшийся внешний угол фиксируется с наружной стороны брусом 50х50, а затем утепляется.

Сборка углов дома должна производиться в соответствии с проектом. Готовый угол должен быть тщательно утеплен, чтобы избежать появления мостов холода и отсыревания. Отсутствие утепления является грубой ошибкой, которая приводит впоследствии к дорогостоящим переделкам. Скрепление углом каркасного дома должно проводиться также при помощи оцинкованных ершенных гвоздей. Использование черных саморезов может негативно сказаться на прочности дома, так как при перепадах температур у этих скобяных изделий периодически отрываются шляпки, что нарушает целостность конструкции.

Шаг 4: Перекрытие


Перекрытием между этажами называют конструкцию из досок или бруса, утеплителя и строительных мембран. Важно правильное расположение пиломатериала, не ребро, так как в противном случае пол будет прогибаться и не сможет выдерживать тот значительный вес, который несет мебель, техника и прочие предметы обихода.

Деревянное перекрытие выполняется в один слой, используется сечение доски 50х200мм. Обустроенное перекрытие является не только полом верхнего этажа, но и черновым потолком нижнего. Сама конструкция выполняется из продольных и поперечных элементов, которые закрепляются при помощи гвоздей или строительных уголков, в зависимости от способа фиксации. Расстояния между досками нужно брать согласно данным из проекта дома.

Утепление может производиться разными способами:

  • задувкой эковаты;
  • монтажом каменной ваты;
  • закладкой пенополистирола;
  • засыпкой керамзита;
  • раскаткой стекловаты.

Межэтажное перекрытие должно быть обязательно утеплено, если сверху пространство не будет отапливаться. Это нужно для того, чтобы теплый контур дома оставался неразрывным. Если перекрытие находится в теплой зоне, то есть помещения сверху отапливаются, утепление не является обязательным. Скорее, оно выполняет функцию шумоизоляции.

Шаг 5:Стропильная система и кровельный материал


Разбираясь в этапах строительства каркасного дома,немаловажным является возможность выбора любых архитектурных форм. Каркасный дом может быть круглой формы, иметь декоративные элементы или несколько объединенных между собой помещений. Любая архитектурная фантазия может быть реализована без потери комфорта в проживании. Но любое здание должно быть надежно защищено от атмосферных осадков. Главную роль в это играет кровельная система.


Перед началом строительства дома нужно заблаговременно определиться с видом покрытия. От этого зависит конструкция стропильной системы. Крышу можно покрыть:

  • листами оцинкованной стали, которая наиболее бюджетна из возможных вариантов листовых материалов;
  • ондуллином, отличительной особенностью которого является тишина во время атмосферных осадков;
  • металлочерепица, материал, являющийся наиболее популярным на сегодняшний день, так как имеет оптимальное соотношение в ценовом сегменте относительно условий эксплуатации и декоративности;
  • плоская кровля, которая набивается на листы конструкционных плит ОСБ;
  • натуральная черепица, при обустройстве которой нужно особое внимание уделять гидроизоляции, чтобы снизить риск протечек влаги из-за неполной состыковки элементов между собой.

В домах небольшой площади целесообразно установить односкатную или двускатную кровлю. Последняя будет благоприятно для схода снега в зимний период. Особое внимание стоит уделить системе водостоков и снегоудержания, так как отсутствие этих элементов может стать причиной травм на участке из-за большой влажности грунта или внезапного схода снежной шапки.

Шаг 6: Утепление

При изучениипоэтапной технологии строительства каркасного дома особое внимание стоит уделить правильной организации теплоизоляции. Чтобы дом был комфортным для временного или постоянного проживания в зимний период нужно строго соблюдать наличие и порядок применения слоев строительных материалов. Планировать вид и марку утеплителя лучше на этапе планирования, так как зная размеры или количество можно внести изменения в каркас чтобы облегчить работы на этапе утепления. Утеплить стены дома можно при помощи:

  • каменной или базальтовой ваты;
  • пенополистирола.

Самым распространенным вариантом утепления стен каркасных домов стала каменная вата. Существует заблуждение о том, что для ее изготовления необходимо сырье химического происхождения, но это не так. Каменная вата производится из волокон расплавленного известняка с добавлением небольшого количества присадок. Поэтому можно считать этот утеплитель изготовленным на натуральной основе. Вата продается в полиэтиленовых пачках. Имеет ширину 60 и 50 см. Длина бывает 100 или 120 см. Толщина каменной ваты для утепления стен составляет от 5 до 20 см с шагом в 5 см. Толщина утепления внешних стен должна быть не менее 20 см, а внутренних не менее 10см.

Укладка утеплителя должна производиться в шахматном порядке в несколько слоев. Это значит, что при укладке в стойки утеплителя в 20 см в стыках между плитами будет просачиваться холодный воздух. Избежать появления мостов холода поможет укладка двух слоев, например, по 10 см, которые будут блокировать попадание холодного воздуха внутрь помещений.

После того, как необходимый вид утеплителя будет уложен или задут в межстоечное пространство, необходимо смонтировать пароизоляционный слой. Для этого вся поверхность стену покрывается специальной пароизоляционной мембраной или слоем толстого полиэтилена, плотностью не ниже 200 мкм. Это необходимо для того, чтобы пары влаги, которая появляется вследствие жизнедеятельности человека, не попадали внутрь утеплителя. Если это произойдет, то при отрицательной температуре вода застынет, и структура утеплителя будет нарушена. Пароизоляция может быть раскручена и смонтирована в произвольном, горизонтальном или вертикальном порядке, и закреплена при помощи мебельного степлера. Монтаж должен производиться с нахлестом, который должен составлять около 30 см. Пол и потолок пароизолируются точно по такому же принципу.

Почему каркасные дома считаются дешевыми?

Каркасными обычно называют дешевые дома, и относятся к ним с опаской. В действительности по каркасной технологии возводят и экономичное, и элитное жилье. Каркасные технологии в строительстве применяли с незапамятных времен — это и фахверковые дома в Европе, и мазанки на Украине. Как самые быстровозводимые и экономичные каркасные дома использовали при освоении американского Запада, а как наиболее энергоэффективные — в застройке Сибири.

Принцип каркасной технологии

Каркас, представляющий собой, стоечно-балочную конструкцию, возводят из прочного материала — дерева, а стены заполняют теплоэффективными и недорогими материалами.

Раньше в стенах использовали саман, глину, пористый камень, а сегодня применяют новые материалы, позволяющие сделать дом еще легче и теплее. При этом неизменными остаются основные достоинства подобного строения: экономичность, теплоэффективность, быстрота сооружения, экономия площади за счет меньшей толщины стен.

Современная каркасная конструкция

При ее возведении требуются знания, опыт и тщательность, которые далеко не всегда присущи строителям. В результате, поскольку каркасные дома очень чувствительны к качеству строительства, к ним сформировалось недоверчивое отношение. Мифов об их отрицательных качествах не счесть, вот наиболее популярные среди них.

Миф 1. Каркасный дом недолговечен

Разные типы каркасных домов прослужат от 30 до 100 лет. Этот показатель зависит от качества каркаса и утеплителя и их сохранности в конструкции.

Чтобы обеспечить долговечность материалов, важно предотвратить попадание влаги внутрь стены. Долговечность дерева  в условиях нормальной атмосферной влажности и при надлежащей обработке превышает 100 лет.

Слабое звено — утеплитель. Дом с пенополистирольным утеплителем прослужит не менее 30 лет. Использование жесткого минераловатного материала увеличит срок службы здания без ремонта стены до 60 лет и более. Однако эти сроки оправдаются при качественном выполнении дома, когда крепежные элементы и защитные пленки имеют высокую степень надежности, обеспечивая герметичность конструкции в течение долгих лет.

Существенно снижает долговечность строения использование для каркаса сырого дерева. По мере того как дерево в построенном доме высыхает, стойки и балки изменяют свою геометрию, нарушается обшивка, на стыках появляются щели, поэтому следует тщательно проконтролировать влажность материала, предназначенного для каркаса (для этого можно использовать специальный прибор — влагомер). Дерево должно быть высушено естественным или искусственным (вакуумной сушкой) способом.

Резюме: долговечность каркасного дома 30-100 лет, и зависит от качества материалов и работ.

Свойства минеральной ваты

Эффективность теплоизоляционного материала для каркасного дома складывается из нескольких аспектов:

  • теплоизоляционные свойства,
  • экологическая и пожарная безопасность,
  • удобство монтажа и долговечность.

Этим критериям соответствуют плиты из минеральной ваты — негорючего материала, что особенно важно для обеспечения пожарной безопасности деревянных каркасных домов. Качественные плиты из каменной ваты не горят, не выделяют дыма и пылающих капель, кроме того, они служат отличной акустической изоляцией. Минеральная вата является гидрофобной (почти не впитывает влагу) и плюс ко всему не поглощает влагу из воздуха. Основным сырьем в процессе производства этого утеплителя являются базальт и габбро. Расплавленные при температуре 1400 °С горные породы подвергаются разделению на волокна, образуя каменную вату. Теплоизоляционные изделия из этого материала при правильных монтаже и эксплуатации способны прослужить более 50-ти лет. Утеплитель в каркасной конструкции должен быть уложен плотно к стойкам (устанавливается враспор), не должно быть зазоров между теплоизоляционными плитами. В зависимости от типа каркасной конструкции может потребоваться пароизоляция и ветрозащита.

Тепловая инерционность каркасной стены

Особенность каркасной стены — ее низкая тепловая инерционность (способность аккумулировать тепло, а затем постепенно отдавать его). Высокая инерционность присуща кирпичу, бетону, меньше — дереву, поэтому холодный дом с каменными стенами нагревается медленно, а при выключении отопления медленно остывает. В каркасной стене, кроме дерева, значительную часть массы составляет утеплитель, который тепло не накапливает. Это означает, что дом с каркасными стенами быстро нагревается, поскольку не расходуется тепло на обогрев стены, но и быстро остывает при выключении отопления. Низкая тепловая инерционность не является положительным или отрицательным качеством, но ее необходимо учитывать.

Стены с высокой тепловой инерционностью сглаживают суточные колебания температур, а в доме с каркасными стенами они будут более выражены. Зимой их придется сглаживать за счет динамичности отопительной системы (ее способности быстро нагреваться при включении и остывать при выключении, что больше присуще электрическим системам). Зато от низкоинерционной стены никогда не будет веять холодом и сыростью. А если необходимо, тепловую инерционность каркасного дома в целом можно повысить за счет применения железобетонной фундаментной плиты (которая очень удобна при возведении подобных зданий), более массивной отделки (например, при использовании в обшивке двух слоев ГКЛ).

Контроль выполнения заливку фундамента

 Для каркасных домов чаще всего применяют столбчатые, ленточные или плитные фундаменты. Экономия достигается за счет меньшего расхода материалов, небольшого объема земельных и монтажных работ. Фундамент — основа дома, и к его возведению следует отнестись особенно внимательно.

Если заказчик не уверен в высоком профессионализме строителей, он может сам проконтролировать качество выполнения, сверяясь с чертежами. Просчет фундаментов и изготовление рабочих чертежей выполняет профессиональный конструктор. В документации заказчик найдет в подробностях необходимые планы, виды, разрезы, спецификацию, материалоемкость.

При использовании заводского бетона нужно требовать от строителей или поставщиков сертификат на завезенный материал. Марка бетона должна соответствовать зафиксированному в чертежах. При использовании арматуры следует проверять, отвечает ли ее диаметр и способ увязки указанному конструктором. Также можно делать фотографии различных этапов при устройстве фундамента и консультироваться с другими профессионалами.

Для домов с деревянным каркасом и обшивкой из древесных плит противопожарные разрывы должны быть больше

Миф 2. Каркасный дом не дышит, в нем всегда душно

На самом деле в любом доме здоровый микроклимат обеспечивает только вентиляция, независимо от материала его стен. Миф базируется на ошибочном представлении о том, что кирпичные стены дышат — пропускают через себя избыточную влагу. Однако, как утверждают специалисты, диффузия пара сквозь паропроницаемую стену незначительна по сравнению с объемом его накопления в жилом помещении. В старых домах, в том числе кирпичных, вентиляцию обеспечивали щели в окнах и дверях, подполье и на чердаке.

Вентиляционная система каркасного дома

Однако энергоэффективное строение, независимо от того, каменное или каркасное, должно иметь герметичные конструкции. Свежий воздух в доме при этом обеспечивает эффективная система вентиляции с механической вытяжкой. Ее проект должен быть в составе плана каждого каркасного дома. Чтобы вентиляция не снижала теплоэффективность дома, желательно иметь в системе рекуператор тепла. Кроме того, следует предусмотреть естественное проветривание — окна в каждом помещении должны открываться.

Резюме: в каркасном доме, оборудованном системой вентиляции с механической вытяжкой, даже при закрытых окнах всегда будет свежий воздух.

Миф 3. Каркасный дом не экологичен

Большинство каркасных домов отвечают требованиям экологичности, и многие из них имеют соответствующие европейские сертификаты. Дерево или металл, из которых сделан каркас, относятся к наиболее экологичным из известных материалов. Каменная вата, которую, как правило, применяют в каркасных домах, позиционируется как нейтральный, не вредный для здоровья материал  Изоляционные пленки в составе стены экологически нейтральны. Перекрытия в каркасных домах выполняют по деревянным балкам, перегородки — на основе деревянного каркаса.

Конечно, если  каркасный дом слишком дешевый, велика вероятность применения некачественных, опасных для здоровья материалов. Но такая опасность может возникнуть не только в строительстве каркасных домов. В любом случае если вы сомневаетесь в качестве комплектующих, требуйте подтверждающие их экологичность сертификаты и заключения СЭС.

Резюме: в составе конструкций качественного каркасного дома не должно быть материалов, которые вредят здоровью.

Миф 4. Каркасный дом пожароопасен

В таких зданиях все несущие элементы стен и кровли должны иметь огнезащитную обработку. Желательна также зашита их от воздействия высоких температур листовыми или плитными материалами. К ним как раз относится обшивка из ЦСП и ГКЛ — негорючих материалов. Обшивка из двух слоев ГКЛ повысит предел огнестойкости конструкции на 30 минут (и заодно улучшит звукоизоляцию стены). А в целом, предел огнестойкости конструкций каркасных домов составляет 30-60 минут, что соответствует нормативам и должно быть отражено в сертификате производителя. Также требования по пожаробезопасности следует учесть при размещении дома на участке. Между каркасными строениями требуется большее противопожарное расстояние, чем между каменными.

Резюме: степень огнестойкости каркасных домов ниже, чем каменных, для повышения их пожаробезопасности деревянные конструкции обрабатывают антипиренами и применяют дм внутренней обшивки два слоя ГКЛ.

Миф 5. Все каркасные дома строят по типовым проектам

Действительно, каждая компания, которая строит каркасные дома, имеет в своем распоряжении детально разработанные типовые проекты, конструкции которых включены в программы заводского производства. Но если необходимо, проектное бюро компании разрабатывает индивидуальный проект или адаптирует под каркасные конструкции тот, который уже есть у заказчика. Строительство дома в этом случае обойдется дороже, чем по типовому проекту, для которого на заводе уже налажено изготовление конструкций. Кроме того, от начала проектирования до окончания строительства пройдет больше времени.

Резюме: каркасный дом можно построить как по типовому, так и по индивидуальному проекту.

Как поставить стены каркасного дома. Устройство каркасных стен

Как поставить стены каркасного дома. Устройство каркасных стен

Основой каркасного дома являются его стены. Если их конструкция выполнена правильно, строительство будет успешным, а дом простоит долго. Каркасные стены можно возводить своими руками. Конечно, для этого понадобится много свободного времени и знаний.

Поэтому приступая к строительству каркасного жилища, нужно знать об устройстве его стен. Это поможет заранее рассчитать стоимость всех материалов и сроков проведения работ, а также выполнить эти работы правильно и в соответствии с технологией.

Ниже будут приведены отличительные характеристик устройства каркасных стен:

  • В каркасном доме нет стен, которые не несут смысловую нагрузку. Поэтому внешние и внутренние каркасные стены – несущие;
  • Стена в таком жилище выглядит как «пирог». Ее устройство сложное и многослойное;
  • При этом каждый элемент стены играет важную роль во всей конструкции и убрать какой-то из них нельзя.

В каркасном доме нет стен, которые не несут смысловую нагрузку.

Каркасная стена состоит из таких блоков:

  1. Сам каркас.
  2. Утеплитель.
  3. Защищающая мембрана с внешней и внутренней стороны.
  4. Внутренняя отделка.
  5. Внешняя отделка.

Кроме этого, конструкции стен из каркаса бывают разных видов:

  • Модульная – готовая конструкция, собираемая на заводе производителя и привозимая на место возведения;
  • Сборная – собирается непосредственно на строительном участке;
  • Модульная с элементами инсталляции – собранная на заводе производителя и уже включающая в себя все возможные коммуникации.

При модульной конструкции стен необходимо, чтобы фундамент был заранее подготовлен под жилище и имел правильные размеры. Иначе придется демонтировать сам фундамент или переделывать размер стен.

При модульной конструкции стен необходимо, чтобы фундамент был заранее подготовлен под жилище и имел правильные размеры.

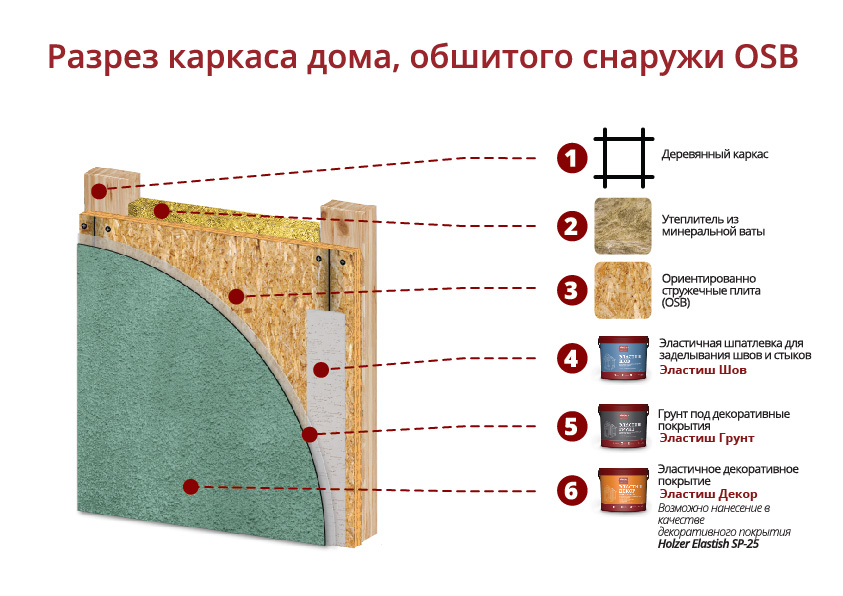

Стена каркасного дома в разрезе. Каркасная стена в разрезе – схема и комментарии

На этой странице представлена каркасная стена в разрезе вместе с утеплителем, который монтируется между стоек каркаса. Проще говоря, каркасная стена в разрезе представляет собой так называемый стеновой каркасный «пирог». Все слои в этом пироге расположены в строгой последовательности. Слои менять местами или переворачивать нельзя.

Как видно из схемы, мы приводим разрез каркасной стены вместе с утеплителем. Конечно, в теплых странах строят каркасники без утеплителя. В этом случае не будет ни базальтовой ваты, ни пенопласта, а также пленок – ветрозащита и пароизоляции, которые защищают слой утеплителя от внешних и внутренних воздействий.

Однако, живем мы с вами в довольно жестких погодных условиях. Прямо сейчас, когда я пишу эти сроки, за окном обычный январский денек. И стандартная для наших мест температура в январе -31 градус по Цельсию. Скоро стемнеет, и температура опустится еще ниже.

В подобных условиях строить каркасную стену с недостаточным слоем утеплителя – это все равно, что топить улицу своими собственными деньгами. Пусть магистральный газ относительно дешев, однако и он стоит денег.

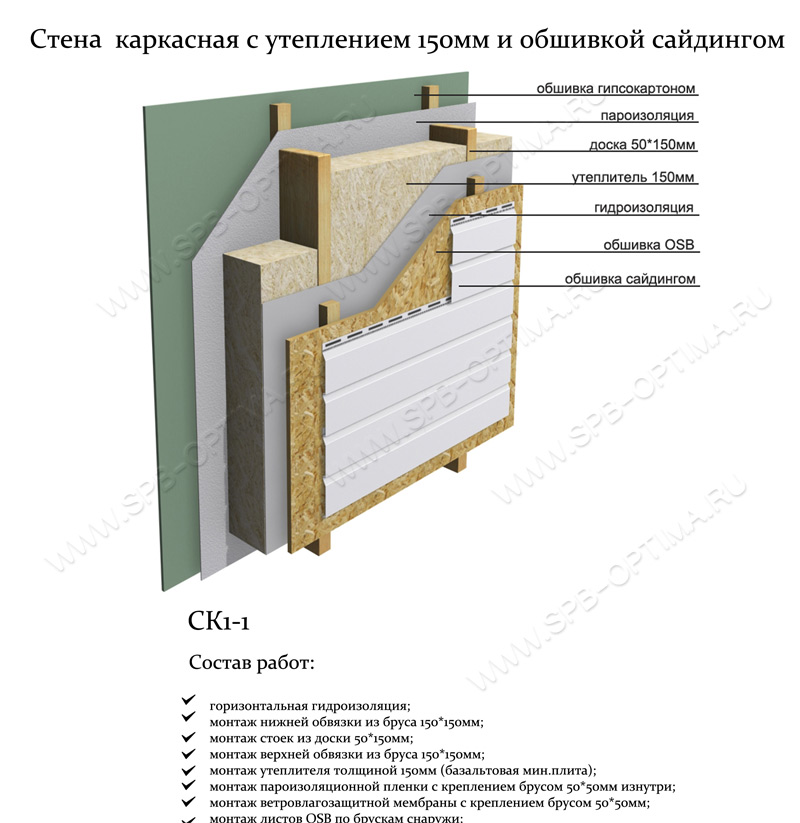

Итак, схема каркасной стены в разрезе будет изображением стенового пирога и слои его будут следующими (изнутри наружу):

  1. Внутренняя чистовая отделка помещений.
  2. Внутренняя обшивка каркаса (дерево, ОСБ, ГКЛ или ЦСП).
  3. Пароизоляция для защиты утеплителя от водяного пара из внутренних помещений.
  4. Стойки каркаса.
  5. Утеплитель между сток каркаса.
  6. Ветрозащита для защиты утеплителя от ветра и внешней влаги.
  7. Обрешетка вентзазора.
  8. Внешняя обшивка дома.

В случае с использованием мокрого фасада ветрозащита и вентзазора не будет. Внешняя фасадная система будет наноситься прямо на утеплитель по сетке.

Построить каркасный дом своими руками чертежи. Что такое каркасная конструкция?

Возведение деревянных домов каркасной конструкции приобрело популярность в наших краях сравнительно недавно, только в последние десятилетия. А такой быстрый рост количества сторонников подобных зданий обусловлен весьма быстрым процессом их возведения и возможностью использования экологически чистых материалов.

Первые каркасные здания появились при освоении территорий Америки и Канады, затем приобрели они широкое распространение и в европейских странах. Этот вид построек хорош не только тем, что дом поднимается быстро, но и оттого, что требует намного меньше затрат и физических усилий. Кроме этого, если фасад дома отделать одним из современных материалов, имитирующих кирпич, древесину или камень, то его стены невозможно будет отличить от капитальных.

Интересно, что строительство каркасного дома своими руками вполне возможно даже в одиночку. Конечно, процесс займет намного больше времени, но зато не придется оплачивать работу целой бригады. Если решено проводить стройку самостоятельно и завершить в течение теплого и сухого летнего периода, то начинать все же нужно ранней весной. В случае если дом не будет полностью закончен до поздней осени, нужно постараться довести стройку хотя бы до стропильной конструкции и до настила кровельного материала, так как нельзя допустить, чтобы здание стояло непокрытым до следующей весны.

Если рассматривать в общем, то каркасная конструкция дома состоит из нижней и верхней обвязки, которая скрепляет установленные вертикально стойки, образующие каркас внешних и внутренних стен. Основа под полы и чердачное перекрытие состоит из несущих балок, изготовленных из бруса. Стропильная система возводится также из брусьев, и на нее укладывается кровельное покрытие. Желательно, чтобы оно не отличалось слишком большой массой.

Между элементами каркаса устанавливается и укладывается утеплитель. Его толщину выбирают в зависимости от региона и климатических условий. В любом случае, толщина стоек каркаса должна соответствовать этой величине. Чаще всего в качестве термоизоляционных материалов выбирается одна из разновидностей минеральной ваты, эковата, пенополистирол или пенополиуретан. Для утепления полов и чердачных перекрытий используют и керамзит.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

После монтажа утеплителя конструкция обшивается влагостойкими материалами — это может быть плита OSB, влагостойкая фанера или цементно-стружечная плита (ЦСП).

По сравнению с цельными деревянными, блочными или кирпичными постройками, каркасная конструкция получается легкой, не требующей массивного фундамента. Для нее подойдет столбчатая или свайно-винтовая основа, а если в доме планируется устраивать подвальные помещения, то в этом случае лучше всего выбрать ленточный фундамент. Каркасную конструкцию необходимо достаточно высоко поднять над грунтом, поэтому цокольная часть должная иметь высоту не менее 500 мм. Это необходимо для того, чтобы влага от почвы, от дождевой воды или снежных сугробов как можно меньше воздействовала на деревянные элементы каркасного дома.

Видео как собрать стены в каркасном доме? АртСтрой

Основные термины по каркасу дома, которые необходимо знать

Когда дело доходит до нового строительства, каркас — это то место, где ваше здание начинает обретать форму. Когда у вас есть планы, их обрамление воплощает в жизнь эти чертежи. Каркас здания — это каркас, который поддерживает все элементы отделки, такие как гипсокартон, двери, окна и даже вашу крышу.

Если вы пытаетесь построить пристройку, такую ​​как гараж, сарай или сарай, вам необходимо понять основные компоненты стенового каркаса, прежде чем начать.Если вы наняли кого-то для строительства нового дома, также полезно знать следующие термины, чтобы вы могли понять, о чем говорит ваш строитель, в начале процесса строительства дома.

Об устройстве дома нужно много знать, поэтому вот несколько основных терминов, которые помогут вам начать работу:

Стеновая панель

В конструкции каркаса стеновая панель относится к панели или конструкции, составляющей каркас одной стены дома. В своей основной форме стеновая панель представляет собой большой прямоугольник в обрамлении, состоящий из верхней и нижней пластины и стоек (обычно деревянных или металлических балок).Стеновые панели, в которые входят окна и двери, содержат дополнительные компоненты, о которых вы узнаете из этого блога.

Тарелки

На любой стеновой панели или элементе каркаса балки, проходящие горизонтально вверху и внизу рамы, называются пластинами. Вверху стеновой панели у вас есть верхняя пластина, а внизу — нижняя пластина. К пластинам крепятся стойки, а стойки и пластины вместе образуют стеновую панель.

Шпильки

Шпильки — это элементы каркаса, которые проходят вертикально от верхней пластины к нижней пластине.Обычно они расположены на расстоянии 16 или 24 дюймов друг от друга, от центра к центру, и являются одним из наиболее распространенных компонентов стеновых панелей. Шпильки структурируют и обеспечивают большую часть поддержки стеновой панели.

Балки

Балка — это горизонтальный элемент каркаса, который проходит по длине пола или платформы дома. Балки являются опорой для пола в вашем доме и представляют собой платформу, к которой в конечном итоге будут прикреплены ваши стеновые панели. Мы сотрудничаем с LP Building Products, чтобы внедрить их системы LP I-Joist в односемейные и многосемейные здания по всему Мичигану и Северной Индиане.

Перегородка: как создать раму за 10 шагов

Детали проекта

Навык

3 из 5 Умеренный Зависит от длины стены и количества дверных проемов, в которые необходимо обрамить

Стоимость

От 3 до 4 долларов за 8-футовую шпильку (из ели или пихты), плюс от 6 до 10 долларов за гвозди

Расчетное время

От 4 до 6 часов (чтобы обрамить 8-футовую стену с одним дверным проемом)

На каждую реконструкцию, которая включает в себя снос стены, есть другая, требующая ее возведения.«Если вы ремонтируете чердак, добавляете кладовку или домашний офис, вам понадобится дополнительная стена или две», — говорит генеральный подрядчик This Old House Том Сильва.

Построение простой перегородки — каркасной стены, которая разделяет внутреннее пространство без какой-либо нагрузки — является прекрасным введением в основы домашнего строительства. В этом проекте используются те же принципы и компоненты, которые используются при строительстве любого каркасного дома: 2x бруса правильно расставлены и прибиты гвоздями, затем установлен отвес.

Думайте об этом как о столярных изделиях каркаса 101. Несмотря на то, что вся эта работа в конечном итоге закопана в гипсокартон, ярлыки приводят к неприятностям. Обрамление с использованием хороших материалов и умных технологий закладывает основу для всего, что следует далее: гладкие стены, идеально подогнанные столешницы и двери, которые распахиваются, но не заедают.

Как построить перегородку

1. Обзор сборки перегородки

2. Разметка деревянной перегородки

Фото Дэвида Кармака
  • Отметьте потолок на расстоянии 3 дюймов от одной стены, где перегородка будет примыкать к ней.От этой отметки опустите отвес и отметьте пол. Повторите то же самое на другом конце перегородки.
  • Измерьте расстояние от каждой отметки пола до примыкающей стены. Если это не 3 дюйма, то эта примыкающая стена не отвесная. Запишите разницу между верхним и нижним измерениями на каждом конце для шага 3.
  • Используя отметки в качестве ориентира, проведите мелом линию на полу и потолке. Измерьте меловые линии, чтобы определить длину подошвы и верхней пластины. Разрезать тарелки.
  • Если планируется дверной проем, добавьте 2 дюйма к ширине и высоте двери, чтобы определить размеры ее грубого проема.
  • Отрежьте две шпильки домкрата на 1 1/2 дюйма короче приблизительной высоты проема. Отрежьте две части заголовка на 3 дюйма длиннее, чем ширина проема.

3. Отметьте пластины

Фото Дэвида Кармака
  • Положите пластины лицом к лицу. Если стены неровные, расставьте плиты в шахматном порядке по разнице в измерениях отвеса, указанных в Шаге 1. Отметьте места шпилек на расстоянии 15 1/4 дюйма от конца пластины, затем через каждые 16 дюймов.
  • Приложить жатку к подошве в дверном проеме; отметьте каждый конец на пластине. Нарисуйте еще одну линию на расстоянии 1,5 дюйма от первой. Нарисуйте «X» между каждой парой линий, показывая расположение шипов короля.
  • Снимите жатку. Нарисуйте параллельные линии на расстоянии 1 1/2 дюйма от заголовка. Нарисуйте букву «О» между каждой парой шпилек для домкратов. Перенесите линии на верхнюю пластину.
  • На первой стойке проведите линию через обе пластины. Отойдите от конца, проведя линию на расстоянии 1,5 дюйма от первого. Повторите эти действия для каждой отметки, чтобы указать расположение штифтов.
  • Установите жатку на верхнюю пластину между положениями штифтов. Перенесите линии с верхней пластины на жатку, показывающие, где идут поврежденные шпильки.

4. Измерьте шпильки

  • Чтобы определить длину стойки, сложите два блока 2×4 лицом к лицу на линии разметки пола и отмерьте до линии разметки потолка. Эти блоки представляют собой совокупную толщину подошвы и верхней пластины.
  • Произведите измерения на любом конце перегородки и в трех точках между ними.

5. Обрежьте шпильки

Фото Дэвида Кармака
  • Подсчитайте количество продольных и обычных шпилек, отмеченных на пластине, и отрежьте их все до минимального размера, используя портативную циркулярную пилу и Speed ​​Square.
  • Кроме того, обрежьте все калеки, включая те два, которые лежат напротив шипов-цапф, до длины: длина шипа-цоколя минус длина домкрата минус толщина перемычки.

6. Соберите детали

Фото Дэвида Кармака
  • Положите все детали на край и на пол. Совместите концы шпилек с отметками на подошве и верхней пластине. Совместите концы калек с верхней пластиной и заголовком.
  • Следуйте последовательности сборки, показанной на рисунке в разделе Шаг 1. Начните с компонентов дверного проема; закончить с общими шпильками.
  • Сначала соедините детали под прямым углом друг к другу, забив два гвоздя 16d бок о бок через лицевую сторону одной детали и в конец соседней детали.
  • Для соединений лицом к лицу (от шпилек до королей, головок) используйте гвозди 10d, вбитые через каждые 12–16 дюймов по зигзагообразной схеме.

Наконечник: Для ненесущей стены шпильки домкратов можно собирать вместе из обрезков 2×4, пока они полностью не заполнят зазор между подошвой и нижней частью коллектора.

7. Наклоните перегородку вверх

Фото Дэвида Кармака
  • Когда все части будут скреплены вместе, наклоните стену так, чтобы лицевой край верхней пластины оказался рядом с линией на потолке. При необходимости попросите кого-нибудь помочь вам поднять перегородку на место.
  • Если посадка тугая, используйте кувалду и деревянный «брусок», чтобы постучать по краю подошвы так, чтобы он совместился с меловой линией на полу.Если перегородка проходит перпендикулярно балкам потолка, вбейте один гвоздь 16d через верхнюю пластину в каждую балку.
  • Если перегородка проходит непосредственно под балкой, забейте ее гвоздями через верхнюю пластину в каждом отсеке для стоек. Если верхняя пластина приземлится между балками, прибейте ее к блокировке.

8. Проверьте перегородку на наличие отвеса

Фото Дэвида Кармака
  • Перед тем, как забивать гвозди, используйте 4-футовый уровень, чтобы проверить, что края и поверхности гвоздей расположены отвесно (идеально вертикально).Если необходима регулировка, переместите уровень и молотком постучите по перегородке, чтобы она встала на место. Затем используйте уровень, чтобы еще раз проверить отвес.
  • Если вы обнаружите места, где верхняя пластина не плотно прилегает к потолку, вставьте тонкие деревянные прокладки под подошву в соответствующих местах стойки, чтобы закрыть зазор наверху.

9. Закрепите перегородку

Фото Дэвида Кармака
  • Закрепите подошву подошвы (кроме дверного проема), забив по одному гвоздю 16d в каждую балку пола.Если стена находится на одной линии с балкой, забейте один гвоздь 10d через пластину в каждом отсеке для стойки и в черный пол. (На бетонных плитах просверлите подошву в бетон, затем забейте пружинные шипы, шурупы или гвозди, вырезанные из камня.)
  • Забейте концевые шпильки гвоздями 16d через каждые 12–16 дюймов в шпильки или блокировку примыкающей стенки.
  • После того, как стена закреплена, вырежьте подошву из дверного проема с помощью ручной пилы. Обрежьте его заподлицо с каждой шпилькой домкрата, не выпиливая черновой пол.
  • Чтобы противостоять силе захлопывающейся двери, пригвоздите каждый конец только что обрезанной пластины к шпилькам домкрата двумя гвоздями 10d.

10. Блокировка зигзага

Фото Дэвида Кармака

В большинстве случаев перегородка, построенная из 2×4 на 16-дюймовых центрах, обеспечивает достаточную прочность, но когда Том обрамляет любую стену высотой более 8 футов (или ту, которая несет нагрузку), он часто добавляет блокировку.Эти короткие бревна, прибитые гвоздями между стойками примерно на полпути к стене, «помогают держать стойки прямо и, таким образом, добавляют целостности стене и делают ее более жесткой».

Для этой цели он предпочитает блокировку «елочкой», названную так из-за ее характерного зигзагообразного рисунка, который он обычно обнаруживает в старых домах с гвоздиками, которые занимают целые два этажа. (Блокировка установленного края вверх и заподлицо с краями стоек служит другой цели: обеспечить прочную основу для крепления панелей или раковин на опорах.)

Том устанавливает эту блокировку после того, как стена будет поднята на место. Сначала он делает параллельные надрезы под углом 15 градусов кусками 2х4 так, чтобы концы плотно прилегали к двум граням шпилек в каждом отсеке.

Затем, двумя гвоздями 16d, он ногтями на ногах через поверхность каждой шпильки и в блокировку; следующую часть он поворачивает на 180 градусов относительно первой и прибивает блок ногтями так, чтобы один конец совпадал с ближним концом первой части. Так продолжается до тех пор, пока не будут заполнены все отсеки. Тогда стена готова для гипсокартона.

«Это быстро, дешево и отлично работает», — говорит он об этом. «Что может быть лучше, чем это?»


Инструменты

Варианты стен и крыш для деревянных каркасных домов

В то время как структурный каркас может быть звездой шоу в деревянном доме, система ограждений (перевод: ваши стены и крыша) — это то, что защищает дом от внешних элементов. Кроме того, в зависимости от того, какие материалы вы выберете, эта система может создать высокопроизводительный дом, отличающийся экологической и экономичной эффективностью.Хотя каждая лесозаготовительная компания предпочитает системы ограждений по-своему, есть несколько вариантов на выбор. При выборе системы необходимо принять во внимание несколько важных соображений, а также детали каждого варианта.

Структурные изолированные панели (СИП)

Структурные изолированные панели, или SIP, существуют с 1970-х годов и с тех пор их популярность растет. В общих чертах, SIPS изготавливаются из ½-дюймового слоя ориентированно-стружечной плиты (OSB), слоя пенопласта, толщина которого варьируется в зависимости от ваших требований к изоляции, и еще одного слоя OSB толщиной ½ дюйма.Слои склеиваются, как бутерброд. Ваша команда профессионалов постарается применить структурные преимущества панелей к деревянному каркасу вашего дома.

Использование SIP может снизить потребность в коленных скобах и других деревянных элементах, что сэкономит вам деньги. SIP-панели производятся за пределами предприятия и отправляются вам производителем, когда вы будете готовы к их установке. Они бывают разных размеров, со всеми углами, окнами и дверными проемами, вырезанными и готовыми к установке.Они привинчиваются к деревянным балкам крыши и стен, а также могут использоваться в помещениях, не имеющих деревянного каркаса, вместо стен и крыш с традиционным каркасом. В домах из SIP очень низкий уровень инфильтрации воздуха, потому что в них меньше зазоров, которые нужно закрыть. Эта герметичность делает отопление и охлаждение вашего деревянного дома более экономичным как с точки зрения ежемесячного счета за электроэнергию, так и с точки зрения меньшего размера блоков HVAC, которые потребуются вашему дому.

См. Также Топ-15 вопросов о деревянных каркасных домах

Дома, построенные с использованием SIP, могут поддерживать постоянную температуру, иметь меньше сквозняков и меньше шума, чем стандартные строительные здания.При правильной установке они сохраняют более высокое значение R для всей стены, чем каркасные стены аналогичных размеров.

Если вы выберете структурные изолированные панели (СИП) для своего деревянного дома, панели будут доставлены на ваш объект предварительно разрезанными и готовыми к установке.

Обычный каркас

Обычное обрамление имитирует систему, используемую в стандартном строительстве (способ, которым строится большинство домов в Соединенных Штатах), и состоит из бруса размером 2 на 4 дюйма и 2 на 6 дюймов для обрамления стен и Кровельные фермы размером 2 на 8 дюймов, 2 на 10 дюймов, 2 на 12 дюймов или готовые конструкции для создания крыши.Все это обшивается слоем фанеры или OSB, который структурно связывает все вместе. Чтобы использовать обычный каркас в деревянном доме, стены возводятся и устанавливаются вокруг деревянного каркаса. Некоторые люди используют систему заполнения, помещая обычную стену внутри деревянного каркаса. Это не рекомендуется для наружных стен.

По мере того, как древесина сохнет и перемещается в зависимости от времени года, вы наверняка получите проникновение воздуха через промежутки, которые образуются между стенами и деревянными балками.Это увеличит ваши затраты на электроэнергию, а также потенциально создаст проблемы с влажностью в будущем. Электрические провода и изоляционные работы могут быть выполнены в обычном режиме, и у вас будет выбор стандартных типов изоляции, которые вы можете поместить в стены. Чтобы обеспечить герметичность и изоляционные свойства SIP, вам нужно будет использовать для стен и крыши напыляемую пену на основе полиуретана.

GreenBuildingAdvisor.com | Фото Лори Э. Диксон

Решение для соломенных тюков

Согласно сказке «Три поросенка», солома — плохой вариант для крепкого дома.А вот дом из соломенных тюков разрушить практически невозможно. Дома из соломенных тюков не только довольно прочные, но и невероятно энергоэффективны. (Большинство стенок из тюков соломы имеют R-30, по сравнению с R-17 дома с традиционным каркасом.) В этом типе конструкции тюки обычно имеют высоту 16 дюймов, ширину 18 дюймов и длину от 36 до 40 дюймов. Солома часто является отходом производства зерновых культур.

См. Также Золотой дом по системе LEED из вторичных материалов

Несмотря на естественную конструкцию, дома из соломенных тюков не представляют опасности пожара.Фактически, стены из соломенных тюков, покрытые глиняной штукатуркой, могут выдерживать температуру до 2000 градусов по Фаренгейту более одного часа. Огонь нуждается в топливе и кислороде; солома упакована так плотно, что она горит снаружи, но не горит. Кроме того, при правильном строительстве дома из тюков соломы не должны подвергаться повреждениям от воды или проникновению воды, если тюки должным образом покрыты глиной или цементной штукатуркой.

Timber Plus Toolbox, Сборка каркаса стен, Компоненты каркаса стены, Детали каркаса стены

Детали каркаса стены

Стеновые рамы предназначены для поддержки потолка и крыши в здании, а также служат точкой крепления для настенного покрытия.Ниже показаны основные конструктивные элементы каркаса стены.

Верхняя и нижняя плиты

Верхняя пластина проходит вдоль верхней части каркаса стены и поддерживает элементы крыши и потолка. Если требуется дополнительная прочность, верхняя пластина может быть изготовлена ​​из двух деревянных частей, например, из двух брусков 90 x 35, чтобы сделать верхнюю пластину 90 x 70.

Нижняя пластина проходит по нижней части каркаса стены и часто имеет тот же размер поперечного сечения, что и стойки.

Щелкните ссылку для получения информации о плитах с траншеей и без траншеи.

Шпильки

Шпильки — это вертикальные элементы между верхней и нижней пластинами. Они определяют высоту рамы и обеспечивают несущую способность при нагрузках, приложенных сверху. Они также обеспечивают крепежную опору для облицовки стен.

Общие шпильки проходят на всем расстоянии между верхней и нижней пластинами. Шпильки для домкрата — это короткие шпильки над и под оконными и дверными проемами. Шпильки расположены по обе стороны от отверстия. Вторичный откос шпильки используются для поддержки перемычки на каждом конце.

Щелкните ссылку для получения информации о группах стоек на углах.

Перемычки

Там, где в стенной раме есть проемы, например, в окне, нагрузка на проем поддерживается перемычкой. Размер поперечного сечения перемычки зависит от пролета и нагрузки, которую перемычка должна выдерживать.

Ногги

Ножки проходят горизонтально между стойками, обычно на полпути между верхней и нижней пластинами.Их функция заключается в обеспечении поперечной жесткости стоек, а также в фиксации опоры для облицовки стен.

Распорка

Связи используются для обеспечения жесткости против продольной деформации — так называемые стойки — в стенной раме. Существуют различные способы крепления стенной рамы, в том числе использование стального уголка или плоской обвязки в качестве диагональной распорки или фанерных панелей в качестве жесткости листа.

Тип используемой распорки определяется силой, которую должна выдержать стена.Он рассчитывается с учетом скорости ветра, которой может подвергаться здание, называемой ветровой нагрузкой .

Щелкните ссылку, чтобы получить дополнительную информацию о ветровых нагрузках и распорках. Также см. Следующий урок: Напряжения в стеновых каркасах.

Учебная деятельность

Выйдите в заводской цех и найдите готовую стенную раму, в которой есть все следующие части. Запишите ответы на вопросы по каждой из частей.

Шпильки: Какого размера шпильки. (Обратите внимание, что размер всегда относится к размерам поперечного сечения детали, а не к длине детали.)
Верхняя пластина: Какого размера верхняя пластина? Он состоит из одной или двух частей? Это траншея или нет?
Перемычка: Какой размер перемычки? Какие породы древесины или материал или это?
Распорка: Какой тип распорки был использован? Как он был прикреплен к раме?

Если ваш тренер попросил вас отправить ответы по электронной почте для проверки, вы также можете сделать цифровую фотографию настенной рамы с помощью мобильного телефона или камеры и тоже прикрепить ее.

Лучший способ каркаса: меньше дерева, больше продумывания

Меньше значит больше, больше или меньше. И теперь это систематизировано.

Продвинутое кадрирование существует уже пятьдесят или более лет, но почему-то все еще ново для многих кадровых бригад. Вероятно, потому что рулетка имеет красные метки через каждые 16 дюймов, и все мы привыкли кадрировать в 16 дюймов по центру.

Но почему 16 дюймов — это магическое число? Почему не 13, 14, 15 или 17?

Потому что из фанеры.48 дюймов делятся на 16.

ИНФОРМАЦИЯ: 48 делится на 24.

Когда я начал свою карьеру плотника в качестве каркасной конструкции, мне нравился структурный аспект того, что мы построили: тренажерный зал в джунглях, который увеличивался с каждым днем, пока, наконец, не стал домом, способным противостоять ураганам и ледяным штормам.

Когда я впервые услышал, что кто-то назвал некоторые конструкции «надстроенными», я не мог в это поверить. Как может больше дерева НЕ быть лучше? Дерево — это хорошо. Этот каркас был прочным.

И когда я прочитал об Optimum Value Engineering, я не поверил этому. Казалось, какой-то скряга-бобовый пытается «спроектировать» солидный дом в тонкую груду прутьев.

Это все равно, что отказаться от каждой пятой заклепки в самолете, чтобы сэкономить 20% на заклепках.

Это примерно то же самое, что чувствовали каркасы из дерева, когда в 1830-х годах было изобретено обрамление воздушных шаров, и как ощущались остатки каркасов из воздушных шаров викторианской эпохи, когда в начале-середине 20-го века появились каркасы платформ и электроинструменты.

Структура домов продолжает меняться, и так называемый Advanced Framing — это «новейшая» итерация.

Современное обрамление нравится всем … кроме строителей

Экологи любят современное обрамление, потому что при этом используется меньше древесины, которая является ценным природным ресурсом. Зеленые строители любят продвинутый каркас, потому что он дает больше места для изоляции — и они тоже получают зеленые баллы. Инженерам нравится усовершенствованный каркас, потому что он уменьшает тепловые мосты, которые вызывают потерю тепла и конденсацию.

Строители традиционно НЕ любят сложные конструкции по многим причинам:

  • По коду
  • Делает гипсокартон волнистым
  • Делает сайдинг волнистым
  • Недостаточно
  • Боль в шее
  • Смена плохая
  • Ненавижу хиппи
  • Все вышеперечисленное
  • Некоторые из вышеперечисленных

Во всех этих ответах есть хотя бы намек на правду, но они также легко решаются без препятствий (за исключением, может быть, части «ненависть к хиппи», которая звучит как личная проблема).

Для начала, 24 дюйма. находится в коде дольше, чем существует IRC

Самая старая кодовая книга, которая до сих пор хранится у меня в офисе, — это книга CABO 1995 года, где 24 in. O.c. расстояние между стойками указано в Таблице 602.3d:

Расстояние в двадцать четыре дюйма было и в более ранних версиях кода.

Следующая пара проблем с продвинутым каркасом — волнистый гипсокартон и сайдинг — являются прямым результатом выпуклых или изогнутых стоек — лучшего способа ограничить волнистость стен, чтобы отделить груду гвоздей от грубого материала.Если в вашем районе нет прямых шпилек, используйте специальные шпильки. Они классные.

Замена 5/8-дюймового гипсокартона вместо 1/2-дюймового гипсокартона также помогает укрепить и выпрямить стену.

Энергетические нормы также становятся более жесткими (в частности, IECC 2012 и 2015 гг.). Теперь энергоэффективность — ИЗМЕРЕННАЯ энергоэффективность — внезапно стала мейнстримом. Раньше строители думали, что 24-дюймовый интервал — это против кода ; сейчас практически требуется по коду.

Мы надеемся, что эта коллекция видео, подробных чертежей, фотографий и статей поможет вам эффективно и эффективно реализовать расширенное фрейминг на своем сайте.

Обрамление наружной стены

Наружные стены нашей каюты были обрамлены с шагом 2х6. 16 дюймов друг от друга. Это было в первую очередь для дополнительной теплоизоляции, так как а также структурную целостность, так как некоторые внешние стены были довольно высокий. Перед тем, как приступить к обрамлению наружной стены, следует: изучите свои планы и решите, в каком порядке вы будете строить стены. В зависимости от того, сколько человек вам помогает, вы можете решить разделить каркас наружной стены на более мелкие части, чтобы Вам их легче поднять. Поскольку у нас было 3-4 человека, мы решили обрамить всю заднюю стенку одной секцией. Это получилось нормально.

На картинке выше изображена наша первая внешняя стена, обрамленная пол. Для этого шага вам нужно иметь четкое понимание куда будут идти все ваши двери и окна, чтобы вы могли вставить заголовки в нужных местах при раскладке стены.

После того, как шпильки выложены и двойной заголовок плиты, листы OSB (Ориентированно-стружечная плита) 1/2 «могут быть пришиты. Расположение шпилек можно обозначить мелом на OSB, чтобы скобы будут задевать шпильки. Инспекторы могут быть очень разборчивыми насчет расстояния между скобками, поэтому убедитесь, что вы скрепили их немного больше, чтобы убедиться, что нет проблем. Проверьте свои местный кодекс требований.

Мы стояли всю 40-футовую стену за один раз с 4 ребята.Это было не так уж и ужасно … по крайней мере, не так плохо, как передняя стена приближается.

Самое интересное в обрамлении наружных стен — за несколько часов вы перейдете от пустого деревянного пола к настоящему структура. Вторая стена была возведена раньше, чем мы это заметили. Обязательно положите побольше между новыми стенами и полом на всякий случай приходит неожиданный ветер.

ОК…Теперь именно здесь может стать интересным обрамление наружных стен. Мы построили первую половину передней стены, которая в итоге составила 20 футов. шириной и высотой около 25 футов на пике. Эта стена содержала много 6-дюймовых опор, идущих сверху вниз, а также множество тяжелые заголовки. Мы были взволнованы, увидев, как этот щенок взлетел. поэтому мы решили попробовать это вручную, хотя знали, что это не расслабьтесь.

Вот тут мы и начали пугаться.Мы достигли концов наших 2х4, которые мы использовали для поддержки стена дюйм за дюймом. Некоторые из 2х4 треснули, и мы думал, что стена может рухнуть. На данный момент мы Все думали, что нам нужен подъемный кран. Наконец-то мы получили эту стену подняли вручную, но это заняло 2 полных часа, и мы все были напуганы для нашей жизни. Я бы не рекомендовал пытаться стоять у стены этот размер

Для второй половины фасада мы наняли кран.Нам это обошлось чуть больше 100 долларов, но кран был в порядке. стоило того. Эта стена заняла 3 минуты (я рассчитал), а не 2 часов стоять. Кроме того, мы смогли использовать кран для поднимите связку дров с земли на первый этаж, чтобы оживить жизнь легче при обрамлении следующего этажа.

После того, как были подняты обе передние внешние стены, мы между ними установили болты, чтобы они были скреплены вместе. Добраться до этого момента было хорошим чувством.

Наружные стены второго этажа оформлены так же, как Первый этаж. Строим их на палубе второго этажа и поднял их.

Обрамление основного этажа

Обрамление наружных стен

Обрамление внутренних стен

Обрамление крыши

Обрамление второго этажа (грубые балки / перекрытие)

Таблица размеров гвоздей

Как обрамить кабину вне сетки за три дня

Сегодня первый из трех дней, которые потребовались нам, чтобы обрамить стены кабины вне сетки.

Нам двоим потребовалось всего три дня, чтобы обрамить все стены, двери, окна и даже начать строить Тайвек в хижине.

Фактически, мы построили всю нашу автономную кабину всего за 15 дней.

Щелкните календарь ниже, чтобы увидеть точное расписание сборки.

Это от начала расчистки / выравнивания земли 1 мая st до создания непогоды в кабине 15 мая -го .

Наша хижина построена из обычных пиломатериалов, и мы приложили все усилия, чтобы построить ее в соответствии с нашими нормами жилищного строительства.

Это означает, что он построен так же, как обычный дом в сети, но с некоторыми специальными изменениями, которые позволяют использовать солнечную энергию, сбор воды и отопление пропаном.

Все наши стены размером 2 x 4 дюйма (внутренние и внешние) были построены на 16 дюймов по центру, однако мы действительно немного увеличили торцевую стену нашей основной жилой площади.

Мы использовали 2 x 6 вместо 2 x 4, и мы подробно объясним, почему, ниже и в некоторых следующих публикациях.

Вы также узнаете, что наша уникальная конструкция фермы — это та, которую большинство строителей имеет , которую никогда не видели раньше .

Это редкая техника, которую я очень рад, что мой отец решил использовать ее, и которую мы видели, как несколько человек использовали после того, как поделились ею здесь.

Следите за обновлениями, чтобы узнать больше об этой конструкции крыши в нашем Руководстве по кровле и стропилам.

В нашем последнем посте мы только что закончили балки перекрытия, положили черновой пол и построили переднюю террасу.

Сегодня приступим к обрамлению!

Наша хижина построена из обычных пиломатериалов, и мы приложили все усилия, чтобы построить ее в соответствии с нашими нормами жилищного строительства.

Все наши стены размером 2 x 4 дюйма (внутренние и внешние) были построены на 16 дюймов по центру, однако мы действительно немного увеличили торцевую стену нашей основной жилой площади.

Мы использовали 2 x 6 вместо 2 x 4, и мы подробно объясним, почему, ниже и в некоторых следующих публикациях.

Вы также узнаете, что наша уникальная конструкция фермы — это та, которую большинство строителей имеет , которую никогда не видели раньше .

Это редкая техника, которую я очень рад, что мой отец решил использовать ее, и которую мы видели, как несколько человек использовали после того, как поделились ею здесь.

Следите за обновлениями, чтобы узнать больше об этой конструкции крыши в нашем Руководстве по кровле и стропилам.

Вот краткий обзор основ кадрирования, чтобы вы могли сориентироваться, если вы впервые.

Все это не сложно, я строил что-нибудь впервые.

Заголовки проходят горизонтально через верхнюю часть дверных и оконных проемов. Они выдерживают вес балок перекрытия, балок потолка и стропил. Каждый заголовок имеет штифт , прикрепленный к концам , а под каждым концом приколот калечек .Если жатка длиннее 5 футов, то калека нужно сложить вдвое. Стандартная высота дверных и оконных коллекторов составляет 6 футов 10 7/8 дюйма. Конечно, это может варьироваться в зависимости от вашего дизайна.

Углы обрамления

Помните, образуя углы, чтобы у вас была поверхность для крепления гвоздями с обеих сторон угла для гипсокартона. Вот несколько различных методов обрамления этой поверхности для гвоздей.

Обрамление, пересекающее внутренние стены

Как и в случае с углом, когда вы обрамляете пересекающуюся стену, не забудьте предусмотреть поверхность для крепления гвоздями с обеих сторон от угла.

Вот один из наших любимых конструкторов YouTube Шеннон из HouseImprovments, который дает полное представление о кадрировании.

Вы можете увидеть полный план этажа в этом посте, но ниже — быстрое напоминание, если вы его еще не видели.

СОВЕТ: Мы использовали бесплатное приложение Roomle для iPad для создания двухмерной и трехмерной визуализации салона.

Наша первая торцевая стена имеет длину 16 футов и имеет одно окно для ванной. Эта внешняя торцевая стена имеет размер 2’X4 ’16 дюймов.c.
Однако противоположная торцевая стена будет иметь 16 ″ o.c. 2 x 6 дюймов вместо стандартных 16 дюймов. 2 х 4, поскольку в гостиной будет высокий потолок. Эта внешняя торцевая стена должна будет выдерживать полный вес двух этажей, а также крышу и зимнюю нагрузку.

Этот аккумуляторный гвоздь DeWalt был безусловно ЛУЧШИМ инструментом на сайте!

СОВЕТ: ЕДИНСТВЕННЫЙ способ, которым мы смогли построить эту хижину за 3 дня и полностью построить ее за 15 дней, сводился к…

  1. У нас с самого начала был четкий план.
  2. Аккумуляторный пистолет для ногтей Dewalt

Это легко сбрить неделю с телосложения, которое можно было бы потратить на то, чтобы бить молотком и восстанавливать силы после боли в предплечьях.

Если бы я мог порекомендовать один инструмент, чтобы сделать вашу жизнь намного проще, это было бы безупречно!

На заднем плане — пластиковый ящик для хранения инструментов Lifetime. Сегодня мы используем его для хранения дров!

Стеновые распорки необходимы во время каркаса, чтобы не только удерживать стену в вертикальном положении и устойчиво с помощью всего двух человек, но и позволять нам точно отвесить и выровнять стену перед тем, как прибить ее гвоздями.

Установка временной распорки стен.

Стеновые распорки необходимы не только для удержания стены в вертикальном положении при обрамлении второй стены, но и для точного вертикального и квадратного выравнивания стены перед тем, как прибить ее гвоздями.

Еще одним необходимым условием для создания этой кабины в такие короткие сроки была торцовочная пила DeWalt с двойным скосом и раздвижным соединением.

Он быстро резал даже самые большие из наших пиломатериалов, работал бесшумно, работал от нашего генератора Champion 3250 Вт и гарантировал, что каждый пропил будет идеально ровным.

ОБНОВЛЕНИЕ: С тех пор мы обновили наш генератор до Generac GP3000i , и это огромное улучшение! Вы можете прочитать обзоры GP3000i здесь, а также увидеть последние цены.

Обрамление половины задней стены. Вы можете видеть нашу подъездную дорогу на заднем плане.

СОВЕТ: Всегда следите за тем, чтобы стена была квадратной и сливовой, используя большой квадрат обрамления по углам, а также длинный (предпочтительно 4 ‘) уровень.

Задняя стена будет в общей сложности 20 футов в длину, но мы сделали две секции для облегчения подъема.

Половина передней стены с дверным проемом и заголовком кухонного окна.

Мы построили переднюю стену (20 футов) из двух 10-дюймовых секций для облегчения подъема.

В обрамлении передней стены будет проем для кухонного окна, входной двери и двух окон гостиной.

Мы выбрали два окна в гостиной по нескольким причинам.

Было НАМНОГО дешевле купить два окна, чем одно большое.

Оба окна пропускают одинаковое количество света и обеспечивают такой же хороший обзор, как и одно большое.

Во-вторых, мы хотели иметь возможность открывать передние окна (особенно возле дровяной печи), а у Home Depot не было окна, достаточно большого, чтобы открываться.

Мы сообщим вам все размеры окон и дверей, а также сообщим полную стоимость в одном из следующих постов, как только мы их все установим.

Завтра мы закончим отделку задней стены, установим еще несколько фанерных обшивок, чтобы продолжить закрытие салона, а также получим фору на балках верхнего этажа.

Помните, что в гостиной (стены, на которых еще нет каркаса) будет высокий потолок наверху, поэтому над ними не будет балок пола.

Если вам понравился этот пост, сделайте нам добро и поделитесь им с кнопками, которые вы видите сбоку. Ваша причина, по которой он попадает туда 🙂

Мы также всегда делаем фото на Pinterest для тех, кто любит пиннеры!

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
