нагрузка на фундамент и грунт / каркасный дом своими руками

На этапе проектирования будущего дома в числе прочих расчетов необходимо выполнить расчет фундамента. Цель этого расчета – определить, какая нагрузка будет действовать на фундамент и грунт, и какой должна быть опорная площадь фундамента. Суммарная нагрузка на фундамент это постоянная нагрузка от самого дома и временная от ветра и снежного покрова. Для того, чтобы определить общую нагрузку на фундамент, необходимо посчитать вес будущего дома со всеми эксплуатационным нагрузками (проживающими там людьми, мебелью, инженерным оборудованием и т.п.). Так же при расчете фундамента определяется и его вес и площадь опоры, чтобы определить, выдержит ли грунт нагрузку от дома и фундамента. Профессиональные проектировщики делают точные расчеты на основании геологических изысканий грунта и точно рассчитывают вес будущего дома и количество строительных материалов. При самостоятельном строительстве в такой точности нет нужды, но приблизительно рассчитать фундамент своего дома надо, равно как и иметь какой-то план всего строительства.

В приведенном в этой статье примере расчета фундамента подразумевается, что нагрузка от дома распределяется равномерно по всей площади.

Расчет веса дома


Итак, необходимо рассчитать приблизительный вес дома. Для этого существуют справочные данные с усредненными значениями удельного веса конструкций дома: стен, перекрытий, кровли.

Удельный вес 1 м2 стены

Каркасные стены толщиной 150 мм с утеплителем30-50 кг/м2
Стены из бревен и бруса70-100 кг/м2
Кирпичные стены толщиной 150 мм200-270 кг/м2
Железобетон толщиной 150 мм300-350 кг/м2

Удельный вес 1 м2 перекрытий

Чердачное по деревянным балкам с утеплителем,
плотностью до 200 кг/м3
70-100 кг/м2
Чердачное по деревянным балкам с утеплителем,
плотностью до 500 кг/м3
150-200 кг/м2
Цокольное по деревянным балкам с утеплителем,
плотностью до 200 кг/м3
100-150 кг/м2
Цокольное по деревянным балкам с утеплителем,
плотностью до 500 кг/м3
200-300 кг/м2
Железобетонное500 кг/м2

Удельный вес 1 м2 кровли

Кровля из листовой стали20-30 кг/м2
Рубероидное покрытие30-50 кг/м2
Кровля из шифера40-50 кг/м2
Кровля из гончарное черепицы60-80 кг/м2

На основании этих таблиц можно примерно рассчитать вес дома.

Пусть планируется построить двухэтажный дом размером 6 на 6 с одной внутренней стеной с высотой этажа 2,5 м. Тогда длина внешних стен одного этажа составит (6+6) x 2 = 24 м, плюс одна внутренняя стена длиной еще 6 м, итого 30 м. Общая длина всех стен на двух этажах 30 м х 2 = 60 м. Тогда площадь всех стен составит: S стен = 60 м х 2,5 м = 150 м2. Площадь цокольного перекрытия составит 6 м x 6 м = 36 м2. Такая же площадь будет и у чердачного перекрытия. Кровля всегда несколько выступает за стены дома (допустим на 50 см с каждой стороны), поэтому площадь кровли посчитаем как 7 м х 7 м = 49 м
2
.

Теперь, используя средние данные из приведенных выше таблиц, можно провести приблизительный расчет общей нагрузки на фундамент. При этом будем брать наибольшие удельные веса, чтобы считать с запасом. Для сравнения расчет сделан для трех вариантов домов:
— каркасный дом с деревянными перекрытиями с утеплителем плотностью до 200 кг/м3 и кровлей из листового материала типа Ондулин;
— кирпичный дом с деревянными перекрытиями с утеплителем плотностью до 200 кг/м3 и кровлей из листовой стали;
— железобетонный дом с железобетонными перекрытиями и кровлей из гончарной черепицы.

Помимо постоянной нагрузки, которая создается весом дома, есть временные нагрузки от ветра и снежного покрова. Средний вес снежного покрова приведен в таблице:

Для юга России50-100 кг/м2
Для средней полосы России150-200 кг/м2
Для севера Россииболее 200 кг/м2

При площади кровли 49 м2 для средней полосы России нагрузка от снежного покрова составит 49 м2 х 100 кг/м2 = 4900 кг. Прибавляем ее к общей нагрузке на фундамент.

ДомВес стен, кг
Цокольное перекрытие, кгЧердачное перекрытие, кгВес кровли, кгСнежный покров, кгВсего, кг
Каркасный
7500540036001470490022870
Кирпичный
40500540036001470490055870
Железобетонный
5250018000180003920490097320

Расчет площади фундамента и его веса


Чтобы определить нагрузку на грунт и понять, выдержит ли этот грунт такое здание, нужно к весу дома прибавить вес фундамента.

Под железобетонный и кирпичный дом вероятнее всего придется закладывать ленточный глубоко заглубленный фундамент, т.е. на глубину ниже глубины промерзания. Примем ее 1,5 м, и добавим еще 40 см над уровнем земли, итоговая высота ленты фундамента составит 1,9 м. Общая длина такой ленты составит 30 м (24 м периметр и 6 м под внутренней стеной), ее общий объем при ширине 40 см – 30 м х 0,4 м х 1,9 м = 22,8 м3, при плотности железобетона 2400 кг/м3, вес фундамента составит 54720 кг. Опорная площадь такого фундамента составит 3000 см х 40 см = 120 000 см

2.

Под каркасный дом должно хватать столбчатого фундамента. Пусть столбики будут диаметром 20 см и высотой 1,9 м и заложены на глубину 1,5 м. Опорная площадь такого столбика составит 10 см х 10 см х 3,14 = 314 см2. Объем такого столбика будет 0,06 м3, а вес – 143 кг. Общая длина всех стен составляет 30 м, если ставить столбики через 1 м, то их понадобится 30 штук. В этом случае общий вес столбчатого фундамента составит 143 кг х 30 = 4290 кг, а общая опорная площадь – 314 см

2 х 30 = 9420 см2

Итак, для каждого дома рассчитан вес, выбран фундамент, посчитана опорная площадь и вес фундамента. Чтобы рассчитать общую нагрузку на грунт, нужно общий вес здания разделить на опорную площадь.

ДомВес дома, кгВес фундамента, кгОбщий вес, кгПлощадь, см2Нагрузка на грунт, кг/см2
Каркасный2287042902716094202,88
Кирпичный55870547201105901200000,92
Железобетонный97320547201520401200001,26

Любой сухой грунт (хоть глинистый, хоть песчаный) имеет несущую способность от 2 кг/см2 и более. Именно на эту цифру и стоит равняться при расчете фундамента. В нашем случае нагрузка от кирпичного и железобетонного домов на массивном ленточном фундаменте остается в пределах 2 кг/см2 с большим запасом. Нагрузка от каркасного дома на столбчатом фундаменте превышает 2 кг/см2. Если нагрузка на грунт получается слишком большой и есть сомнения по поводу того, что грунт ее выдержит, нужно изменить параметры фундамента для увеличения опорной площади. В случае с ленточным – это увеличение ширины ленты, в случае со столбчатым – увеличение диаметра столба и увеличение количества столбов. Разумеется, при этом изменится и вес фундамента, поэтому расчет его веса и нагрузки на грунт нужно будет повторить.

После выбора типа фундамента и его характеристик можно провести расчет количества бетона на него и рассчитать расход арматуры для армирования этого фундамента.

    Читайте так же:

  • Глубина промерзания грунта
    Промерзание грунта приводит к его пучению и негативному воздействию на фундамент здания.

    Глубина промерзания зависит от типа грунта и климатических условий.

  • Уровень грунтовых вод
    Грунтовые воды – это первый от поверхности земли подземный водоносный слой, который залегает выше первого водоупорного слоя. Они оказывают негативное воздействие на свойства грунта и фундаменты домов, уровень грунтовых вод необходимо знать и учитывать при заложении фундамента.

  • Пучинистый грунт
    Пучинистый грунт – это такой грунт, который подвержен морозному пучению, при промерзании он значительно увеличивается в объеме. Силы пучения достаточно велики и способны поднимать целые здания, поэтому закладывать фундамент на пучинистом грунте без принятия мер против пучения нельзя.

  • Силы морозного пучения грунтов
    Морозное пучение – это увеличение объема грунта при отрицательных температурах, то есть зимой. Происходит это из-за того, что влага, содержащаяся в грунте, при замерзании увеличивается в объеме. Силы морозного пучения действуют не только на основание фундамента, но и на его боковые стенки и способны выдавить фундамент дома из грунта.

  • Несущая способность грунтов Несущая способность грунтов – это его основанная характеристика, которую необходимо знать при строительстве дома, она показывает какую нагрузку может выдержать единица площади грунта. Несущая способность определяет, какой должна быть опорная площадь фундамента дома: чем хуже способность грунта выдерживать нагрузку, тем больше должна быть площадь фундамента.


Как рассчитать фундамент для дома

Строительство фундамента — важный и ответственный этап при возведении дома. От того, насколько грамотно определены размеры и правильно сделан расчет, зависит качество монтажа и долговечность конструкции. Чтобы рассчитать фундамент, нужно вычислить нагрузку на основание и грунт, а также определить опорную площадь конструкции.

Какой фундамент выбрать для загородного дома

Сегодня существуют различные типы фундаментов, среди которых столбчатый, ленточный, свайный, винтовой, ростверковый и монолитный. Для строительства большого деревянного коттеджа и дачного дома с подвалом или цокольным этажом выбирайте ленточный тип. Он отлично выдерживает высокие нагрузки и подходит для жидкой и глинистой почвы, для неоднородного и плотного грунта, для большой глубины промерзания.

Для строительства дома или бани без подвала или цокольного этажа можно выбрать фундамент на сваях или столбах. Он подходит для большинства типа почв, в том числе для торфа и болотистой местности. Такой тип используют при подвижном и нестабильном грунте, быстро меняющемся климате, повышенном уровне подземных вод. Конструкция легко выдерживает сильные нагрузки и постепенные сдвиги грунта.

Монолитный или плитный фундамент — надежная и прочная основа, которая отлично подходит для строительства основательного и просторного деревянного коттеджа с невысоким подвалом или цокольным этажом. Конструкция подходит для каждого типа грунта и почвы.

Наиболее оптимальным вариантом для строительства загородного дома сегодня считается ленточный фундамент. Подробнее о нем и других видах оснований читайте по ссылке http://marisrub.ru/uslugi/montazh-fundamentov/. А в этой статье мы узнаем, как правильно рассчитать фундамент.

Как рассчитать основную нагрузку

Нагрузка на грунт и фундамент представлена постоянными и переменными нагрузками. К последним относят ветер и снег. К первым вес дома, коттеджа или бани вместе с фундаментом и кровлей. Кроме того, важно рассчитать эксплуатационную нагрузку. Это количество людей, которые регулярно находятся в помещении, мебель и оборудование. Таким образом, среди элементов постоянной нагрузки выделяют:

Нормы СНиП II-3-79 предлагают показатели удельного веса стройматериалов, которые помогут рассчитать примерный вес дома и нагрузку на фундамент. Параметры указаны в таблице. Брать лучше больший удельный вес, чтобы был запас.

Удельный вес дома
Удельный вес и нагрузка отдельных элементовУдельный вес
Материалы фундамента (на 1м3)кг/м3
Бетон, железобетон2200- 2500
Кирпич, бутобетон1880-2200
Бутовый камень1600-1800
Тип стен (на 1м2)кг/м2
Бревенчатые и из бруса70-100
Деревянные, каркасные и панельные30-50
Тип перекрытия (на 1 м2)С плотностью до 200 кг/м3С плотностью 200-500 кг/м3
Цокольное по деревянным балкам100-150200-300
Чердачное по деревянным балкам70-100150-200
Железобетонное монолитное500
Тип кровликг/м2
Черепица60-80
Рубероид в два слоя30-50
Сталь в листах20-30

Чтобы получить расчет всей конструкции, удельный вес материалов умножают на объем конструкции. Полученный результат умножают на коэффициент надежности по нагрузке. Значения коэффициента представлены в следующей таблице.

Коэффициент надежности конструкции и грунта

Бетонные конструкцииС плотностью выше 1600 кг/м3С плотностью равной или ниже 1600 кг/м3
1,1В заводских условияхНа стройплощадке
1,21,3
Металлические конструкции1,05
Монтаж фундамента на грунтеНасыпнойВ природном залегании
1,151,1

Чтобы правильно сделать расчет нагрузки, нужно учитывать и временные элементы, к которым относится снег. Снеговую нагрузку определяют в зависимости от региона строительства.

Как рассчитать снеговую нагрузку

Чтобы сделать расчет снеговой нагрузки, умножают площадь кровли на вес снегового покрова, который зависит от местности строительства. Подробнее с нормами для каждого региона вы можете ознакомиться в описании СНиП 2.01.07-85. Там же в приложении вы найдете карту снеговой нагрузки для России.

Карта снеговой нагрузки России

Для полного расчета нагрузки снега используют следующую формулу:

S=Sр×к,

где S – снеговая нагрузка;

Sр – расчетный вес снега на 1 м2 горизонтальной поверхности земли;

к – коэффициент наклона кровли. Коэффициент наклона кровли до 25 градусов равен единице, от 25 до 60 градусов составляет 0,7, а при уклоне свыше 60 коэффициент не учитывают.

Чтобы упростить расчет, можно использовать примерный вес снега, который составляет около 100 кг/м3, а в мокром состоянии достигает 300 кг/м3. Однако учтите, что полученный результат будет не точным, что опасно для строительства фундамента.

Как рассчитать вес и габариты основания

Чтобы сделать расчет общей нагрузки, нужно сложить вес дома, снеговую нагрузку и массу фундамента. Сначала вычисляют размеры конструкции. А чтобы упростить расчет, составляют проект или схему. Затем нужно рассчитать глубину заложения, которая зависит от типа грунта. Для непучинистого вида и песка уровень заложения составляет свыше 1,5 метров. При суглинке и глине основание должно лежать не выше уровня промерзания.

Толщину фундамента определяют в зависимости от различных параметров. Как правило, она составляет 0,3 — 0,4 метра. Но если вы планируете обустройство подвала или цокольного этажа, размер может быть другим. Подробные размеры конструкции с подвалом представлены ниже в таблице.

Размеры фундамента

Материал фундаментаДлина стеныГлубина подвала
2 м2,5 м
Толщина стеныШирина подошвы (основы)Толщина стеныШирина подошвы (основы)
(мм)
Монолитный бетон (плита)До 3 м200300200400
Свыше 3 м250400250500
Блоки из бетонаДо 3 м
Свыше 3 м300500300600
БутобетонДо 3 м400500400600
Свыше 3 м500600500800
Бутовый каменьДо 3 м600800600900
Свыше 3 м7509007501050
КирпичДо 3 м380640380770
Свыше 3 м510770510900

Чтобы рассчитать вес фундамента, объем конструкции умножают на удельный вес. Затем складывают все полученные показатели, среди которых вес дома и фундамента, снеговая нагрузка.

Главное условие для функционирования фундамента в том, что удельная нагрузка на грунт должна быть меньше расчетного сопротивления на 15-20%. Удельное давление вычисляют при помощи деления общего веса дома на площадь основания (подошвы грунта). А размеры расчетного сопротивления вы найдете в таблице, так так они зависят от типа грунта.

Расчетное сопротивление грунта

Глинистые почвыТвердыеТекучиеКоэффициент пористости
Супеси30,5
2,520,7
Суглинки32,50,5
2,51,80,7
211
Глины640,5
530,6
320,8
Песчаные почвыПлотныеСредней плотности
Крупный песок65
Средний песок54
Мелкий песок малой влажности43
Мелкий песок, насыщенный влагой32
Пылеватый песок малой влажности32,5
Пылеватый песок средней влажности21,5
Пылеватый песок высокой влажности1,51

Расчетное сопротивление должно быть больше удельного давления (нагрузки). Тогда расчет выполнен правильно! Если расчет показывает, что нагрузка больше, измените размеры основания и увеличьте опорную площадь. Для ленточного фундамента следует расширить ленту, а для столбчатого нужно увеличить диаметр и число столбов. Когда вы измените параметры и размер, сделайте расчет снова!

Как рассчитать количество бетона

Чтобы правильно рассчитать бетон для плитной конструкции, нужно умножить площадь бетонной плиты на толщину. Площадь плиты под дом 6Х6 метров составляет 36 м2, а минимальная толщина изделия при этом равна 0,1 метров. Таким образом, расход бетона при минимальной толщине плиты для фундамента под дом 6х6 = 36 х 0,1 = 3,6 м3. А интересные проекты деревянных домов 6х6 вы найдете здесь.

Для столбчатого основания расчет делают, исходя из площади поперечного сечения и высоты столбов. Площадь поперечного сечения столба = R2 х 3.14, где R — радиус изделия. Площадь умножаем на высоту и получаем расход бетона на один столб. Чтобы рассчитать бетон на целый фундамент, полученный результат умножают на общее число столбов.

Для расчета бетона на ленточный фундамент умножают ширину, высоту и суммарную длину ленты. Ширина ленты составляет в среднем 20-40 сантиметров. Высота включает глубину заложения и надземную часть. Это примерно около двух метров. В суммарную длину ленты входит периметр внешних стен и длина ленты под внутренними стенами. Для дома 6х6 метров общая длина составит 30 метров. Если ширина ленты равна 0,4 метрам, а высота — двум, то расход бетона для ленточного фундамента = 0,4 х 2 х 30 = 24 м3.

Если вы затрудняетесь сделать расчет и сомневаетесь в его правильности, обращайтесь к профессионалам! Мастера “МариСруб” исследуют грунт и составят проект конструкции, быстро и надежно рассчитают фунадмент, проведут монтаж и другие необходимые работы! Выполняем возведение фундамента и строительство деревянных домов под ключ.

Как рассчитать фундамент под дом

Строительство дома всегда начинается с фундамента. Он является одной из главных составляющих частей постройки. Если всё учесть и сделать хорошее основание, то сооружение будет служить человеку долгие годы. Для этого важно не только купить качественные материалы, а ещё надо сделать расчёт фундамента. Хорошо, когда этим занимаются проектировщики. Что если вы сами строите дом? Придется вести подсчёты самостоятельно. Узнаем у опытных мастеров, как рассчитать фундамент под дом.





Вначале определите состав грунта на участке, где собираетесь построить сооружение. Выкопайте пять-шесть ям в разных местах глубиной не менее двух метров. Такой тест поможет безошибочно установить тип почвы. Ниже читайте, какие бывают основные виды грунтов:
  • Лессовидный — рыхлый грунт, который состоит из глины, большого содержания пылевидных частиц.
  • Биогенный — это песчаные и торфяные почвы.
  • Скальный — прочный грунт с жёсткой структурной связью.
  • Глинистый — состав: глина и песок. Несущая часть зависит от количества влаги. Сухая глинистая почва выдерживает большие нагрузки.
  • Полускальный — главное отличие его от скального, что в нём нет жесткой структурной связи между прочными породами.
  • Песчаный. Зёрна кварца, минералы и глина (не более 3%) — это составляющие данного грунта.





Узнав тип почвы, можно установить, какой вид фундамента рентабельно использовать. Для скального и полускального возможно применять любую основу, кроме свай. Лессовидный, песчаный, глинистый, биогенный относятся к пучинистым. Это понятие означает, что в зимнюю пору промерзшая почва увеличивается в объёмах, по причине того, что вода преобразуется из жидкого состояния в твердое. Выбирая тип фундамента под такие виды грунта, принимайте к сведению:
  • На каком уровне протекают подземные воды. Если их глубина — один метр, то фундамент делают плитный. При более глубоком уровне расположения подземных источников используйте ленточный.
  • Глубину промерзания земли. Пучинистый грунт надлежит заменить до уровня промерзания, или же уложите плиточное малозаглубленное основание. Также подходящей разновидностью для пучинистой почвы станет свайная или заглубленная ленточная основа.
  • Величину нагрузки на фундамент.





Теперь находим площадь основы. Её формула:

S ≥  F Yn / Ro Yc; где: S — площадь, Yn — постоянный показатель надежности (1,2 для всех видов почвы), F — сила тяжести, Ro — сопротивление грунта, Yc — показатель условия работы на грунте.

Здесь вы можете скачать:  Показатели условий работы на грунте.





Остаётся узнать нагрузку на основание, то есть вес дома и сопротивление грунта. Для просчитывания массы сооружения следует учесть не только саму тяжесть постройки, а ещё вес мебели, людей, техники и т.д. Не забывайте и о том, что зимой вес дома будет увеличиваться от снега. Специалисты учитывают это, прибавляя 100 кг на каждый квадратный метр крыши. Теперь математика посложней — считаем массу дома. Понадобится подробный план, где есть все размеры комнат, кровли, толщина стен, площадь полов. При помощи схемы вы узнаете площадь в м², например, кровли. Затем, используя данные таблицы о весе материалов, узнаете массу. Для этого умножьте полученную площадь кровли на примерный вес материала (шифер). И так просчитайте каждую стенку, перегородку, пол, а в конце просуммируйте результат. Сопротивление почвы вы найдёте ниже в документе. Затем подставляем все известные значения в вышеприведенную формулу и подсчитываем площадь фундамента (S).

Кстати, скачайте у нас на портале ещё:





Для упрощения всех расчетов существует калькулятор, где можно подставить значения, и он сам произведёт необходимый расчёт монолитного, армированного основания под дом.

Все подсчитанные результаты нуждаются в тщательной проверке. Поэтому прежде чем начать закупку материалов на фундамент, несколько раз просмотрите, нет ли ошибок в ваших записях.

http://sovetclub.ru/kak-rasschitat-fundament-pod-dom

Расчет фундамента для каркасного дома своими руками

Каркасный дом имеет множество преимуществ, среди которых легкость, надежность, возможность строительства на любом грунте. Но при этом необходим правильный расчет всех деталей. Важнейшую роль играют несущие конструкции, на которых держится здание. Одной из них является фундамент, его расчет заключается в определении опорной площади и нагрузки на грунт, выборе подходящего типа и необходимых размеров. Изучите, как рассчитать все нужные показатели.

Виды фундаментов для каркасных домов

Перед тем как определить параметры фундамента, оптимальные для каркасного дома, нужно выбрать тип основания в соответствии с видом почвы участка. Рассмотрим плюсы и минусы каждого.

Ленточный фундамент – классика частного домостроения

Ленточный фундамент выдерживает значительные нагрузки, в том числе и на подвижном грунте. Под каркасный дом лучше всего подойдет монолитный или сборный мелкозагрубленный фундамент, имеющий глубину заложения около 0,5 м и возвышающийся над поверхностью земли около 20-30 см.

Недостатком ленточного фундамента считается невозможность перепланировки дома. Поэтому во время проектирования очень важно правильно произвести все расчеты жилого объекта, поскольку потом исправить ничего не получится.

Дом на сваях

Свайно-винтовой фундамент можно применять для любого участка, при этом чаще всего он актуален на сложных почвах. Несмотря на то что сваи располагаются на большую глубину, необходимости в привлечении спецтехники нет, монтаж возможен в любое время года и не требует много времени и финансовых затрат.

Свайная конструкция имеет хорошие показатели несущей способности и при необходимости позволяет проводить ремонтные работы. Сваи устойчивы к воздействию грунтовых вод и промерзанию почвы. Идеальный вариант для небольшого каркасного дома.

Монолитная плита

Плитный фундамент имеет в основе плоскую железобетонную опору. Возводятся основания такого вида на слабых, пучинистых и неоднородных почвах, где содержатся грунтовые воды.

Фундамент надежный, простой в монтаже, устойчив на скользящей почве. Для каркасного дома его применяют очень редко, поскольку он характеризуется дороговизной и необходимостью установки чернового пола.

Простой столбчатый фундамент

Столбчатый фундамент состоит из отдельно стоящих столбов из бетона. Верхняя часть конструкции называется оголовком, а нижняя – основанием. Столбики располагаются в местах сосредоточения нагрузки, в частности по периметру каркасного дома и под пересечением стен. Высота их обычно равна высоте пола на первом этаже, то есть около 50-60 см над поверхностью земли.

Столбчатый фундамент очень просто и быстро монтировать, он наиболее приемлемый по цене. Однако есть серьезные недостатки: невысокая несущая способность и возможность монтажа только на непучинистых устойчивых грунтах в теплое время года.

Геологические изыскания

Не только расчет фундамента важен для возведения устойчивого каркасного дома, важны характеристики грунта и геологические особенности. Специалисты, проектирующие сооружения, проводят сложные геологические изыскания – бурение и изучение материала в лаборатории.

Если каркасное здание будет возводиться самостоятельно, то часто достаточно визуального исследования. С этой целью проводится бурение на глубину ниже подошвы фундамента примерно на 50-100 см. Это поможет определить тип почвы и исключить наличие водонасыщенных слоев. Рекомендуется такую проверку делать в нескольких местах, поскольку неустойчивый грунт может находиться рядом, в пределах постройки.

Сбор и анализ нагрузок

Нагрузка на фундамент может быть постоянная и временная. В первый тип входят все элементы каркасного дома. Временные нагрузки бывают кратковременными (вес людей) и длительными (вес оборудования, мебели). Для расчета во внимание берется также вес снегового покрова. Постоянная нагрузка рассчитывается с учетом веса стен, кровли, перекрытий, веса самого фундамента. Масса конструкций по типу представлена ниже.

  • Стены толщиной 150 мм в каркасном доме с утеплителем: 30-50 кг/кв. м.
  • Стены из бруса и бревен: 70-100 кг/кв. м.
  • Стены из кирпича толщиной 150 мм: 200-270 кг/кв. м.
  • Стены из железобетона толщиной 150 мм: 300-350 кг/кв. м.
  • Металлическая кровля: 40-60 кг/кв. м.
  • Керамическая кровля: 80-120 кг/кв. м.
  • Кровля из гибкой черепицы: 50-70 кг/кв. м.
  • Собственный вес железобетонного фундамента: 2500 кг/куб.м.

Указанные значения относятся к нормативным. Чтобы получить расчетные показатели их необходимо умножить на специальный коэффициент надежности по нагрузке. Ниже они указаны для каркасного дома.

  • Деревянные: 1,1.
  • Железобетонные с плотностью выше 1600 кг/куб м: 1,3.
  • Засыпки, изоляционные слои, стяжки, выполненные в заводских условиях 1,2.
  • Засыпки, изоляционные слои, стяжки, выполненные на строительной площадке 1,3.

Расчет несущей конструкции

Долговечность и качество любого здания напрямую зависит от прочности фундамента. Поэтому на этапе проектирования важной задачей является расчет оптимального значения размеров основы.

Что нужно рассчитать

Несущая способность грунтов и масса дома являются основополагающими показателями для расчетов. Благодаря им имеется возможность определить способность почвы выдержать нагрузку дома с конкретной площадью опоры и массой. Строительство будет возможным только тогда, когда показатели несущей способности почвы больше, чем давление на нее здания, иначе нужно проводить изменения в размерах и увеличивать ширину основания.

Для расчета несущей способности фундамента учитывают площадь основания и глубину его заложения. Эти параметры важны при определении возможной усадки конструкции в течение двух лет после строительства. Если усадка будет неравномерной, то по стенам или фундаменту могут пойти трещины, дом перекосится или вовсе разрушен.

Существует множество факторов, из-за которых фундамент может опускаться неравномерно. Прежде всего, это малая плотность грунта, чрезмерная пучинистость, большая нагрузка, неправильная форма построенного фундамента.

Глубина заложения несущих конструкций: тип грунта

Перед проведением расчетов требуется определить структуру грунта, глубину его промерзания и расположение уровня грунтовых вод. Это позволит установить оптимальную глубину заложения фундамента. Несущая конструкция будет максимально крепкой при заложении на однородный грунт, который усаживается равномерно. В учет также берется тип почвы.

Хрящевой грунт – это сочетание камней и гравия. Минимальная глубина заложения в этом случае составляет 0,5 м. На определение точного показателя здесь влияет только уровень грунтовых вод и вес сооружения. На скальном участке, где преобладают плотные горные породы, фундамент закладывают на небольшую глубину, при этом лишь сняв верхний тонкий слой почвы.

Песчаный грунт хорошо впитывает воду, которая на поверхности не застаивается. За счет этого и незначительного промерзания глубина основания может быть около 50-70 см. Она увеличивается до уровня промерзания в том случае, когда грунт пылевидный или мелкозернистый, а расположение грунтовых вод высокое.

Особенностью песчаных почв также является риск сильного проседания из-за высоких показателей уплотнения при нагрузке. Поэтому цоколь должен быть высоким, а глубина может быть увеличена до 70-100 см.

Фундамент для глинистого грунта необходимо закладывать ниже точки промерзания. Особенно придерживаться этих рекомендаций нужно при высоком уровне грунтовых вод. Такая почва наиболее опасна, так как сжимается при сильной нагрузке и вспучивается при замерзании. Чтобы избежать трещин, требуется высокопрочный фундамент.

Уровень грунтовых вод

Заложение фундамента на определенную глубину зависит и от уровня грунтовых вод. Факторы влияния:

  • Заложение несущей конструкции на глубину от 50 см необходимо, если грунтовые воды залегают глубже замерзания грунта более чем на 100 см.
  • В случае нахождения грунтовых вод ниже уровня промерзания менее 100 см, устраивают гравийно-песчаную подушку от дна основания до уровня промерзания грунта, а несущую конструкцию погружают на глубину не менее 50 см.
  • При одинаковом уровне промерзания и грунтовых вод или если грунтовые воды протекают высоко, закладку фундамента делают ниже уровня промерзания. Бывает исключение, если здание отапливается круглый год или грунт песчаного типа.

Площадь несущей конструкции

Площадь фундамента рассчитывается на основе того факта, что почва не должна проседать под давлением каркасного дома. Проседание случается, если нагрузка на грунт избыточна из-за большого веса здания. Чтобы ее уменьшить, требуется увеличение площади основы под фундамент. При выборе ленточного типа несущей конструкции нужно увеличить ширину ленты.

Для уменьшения нагрузки на грунт при выборе столбчатого фундамента необходимо увеличить размеры и количество столбов. Расстояние между ними должно быть около 100-250 см. Определяют его индивидуально, в зависимости от несущей способности грунта и веса здания. Обычно расстояние составляет 100-200 см на песчаной почве и супесях, 200-250 см – на глинистом, хрящевом, скальном грунтах. Далее рассмотрим пример расчета размеров фундамента.

Расчет площади основания

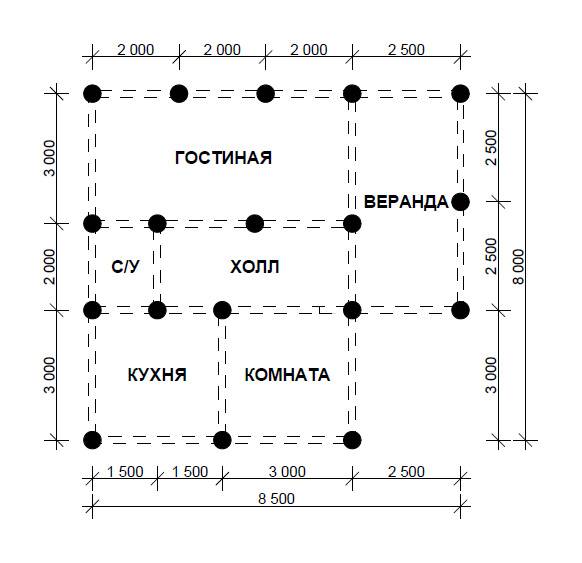

При строительстве каркасного дома бывает достаточно столбчатого фундамента. Чтобы определить нагрузку на грунт требуется просуммировать вес фундамента и вес здания. Это позволит понять выдержит ли почва планируемое строение.

Итак, допустим, столбики будут иметь диаметр 20 см и глубину 1,9 м. Опорная площадь равняется 3,14 х 10 см х 10 см = 314 кв. см. Вес столбика будет 143 кг, а объем 0,6 куб. м. Понадобится 30 столбиков, поскольку длина стен составляет 30 м, а расстояние равняется 1 м. Исходя из этого, общий вес равен 30 х 143 кг = 4290 кг, опорная площадь – 30 х 314 кв. см = 9420 кв. см.

Общий вес каркасного дома составит 27000 кг. Для расчета нагрузки на грунт необходимо разделить это число на опорную площадь, получится 2,88 кг/кв. см. Несущую способность сухого грунта можно взять за 2 кг/кв. см. Это значит, что для строительства каркасного дома такой площади фундамента недостаточно и нужно увеличить количество или размер столбов.

Видео: самостоятельный расчет ленточного фундамента

Закладка Постоянная ссылка.

Расчёт фундамента под кирпичный дом на примерах

Расчёт фундамента под кирпичный дом, самостоятельно, на реальных примерах.

При строительстве любого объекта, первым делом составляется проект и вся техническая документация. А для этого требуется произвести различные расчёты.

К примеру, следует сделать расчет фундамента под кирпичный дом. Так как от этого зависит, как долго простоит всё строение.

Чаще всего, при возведении кирпичного дома в качестве фундамента используется монолитное основание ленточного типа.

Но, как узнать, на какую глубину его закладывать и какой шириной делать?

Но, не все понимают, как рассчитать фундамент под строительство дома из кирпича.

Конечно, можно заказать проект дома по своему эскизу специалистам. Хотелось бы, чтобы это было недорого. Так как затраты на строительство – очень большие.

Однако, не всем это по карману, и сегодня мы разберём, как можно сделать расчёт самостоятельно.

Как рассчитать фундамент под кирпичный дом

Основной целью строительства является получение удобного, качественного, прочного объекта, который прослужит по своему предназначению долгие годы.

Для того, чтобы новый объект соответствовал техническим характеристикам, необходимо, прежде всего, верно их рассчитать.

В зависимости от качества грунта, точки промерзания, величины нагрузки на основание, определяют точную глубину закладки фундамента.

Глубина закладки фундамента

Первым шагом следует определить тип грунта. При помощи бура извлекается часть грунта и проводится анализ.

При достаточно однородной, глиняной почве, за исключением верхнего, плодородного слоя, глубину фундамента определяют на уровне одного метра.

Но, есть ещё один показатель, помимо характеристик грунта, на который следует обратить внимание.

Речь идёт о точке промерзания грунта. Особенно важен этот показатель для пучинистых грунтов и при наличии грунтовых вод.

В каждом регионе уровень промерзания разный. В южных широтах – ближе к поверхности, а чем дальше к северу, тем глубже будет эта точка.

По рекомендации специалистов следует глубину основания строительного объекта делать на полметра ниже этого уровня.

Величина нагрузки

Расчет фундамента под дом из кирпича включает в себя расчёт веса строительного объекта из кирпича.

При определении которого берутся в расчёт:

  1. Планируемый размер постройки;
  2. Масса всех строительных материалов, таких как кирпич, раствор, перекрытия, стропила, отделочные материалы, двери, окна и так далее.
  3. Примерный вес мебели, бытовой техники, сантехники, отопления, и так далее.
  4. Вес людей, которые могут одновременно находиться в помещении. К примеру, во время торжественных мероприятий.
  5. Добавить небольшой запас для прочности.

Как видите, расчёты будут сугубо индивидуальными. Так как, хотя мы рассматриваем дом из кирпича, остальной материал может кардинально отличаться.

Так как в зависимости от бюджета, используются различные виды перекрытий, отделочных материалов и так далее.

Хотя, есть таблицы с указанием веса тех или иных строительных материалов.

Определив вес объекта, поделите его на площадь. Кроме того, следует произвести ещё расчёт массы объекта вместе с фундаментом, для определения давления на грунт.

Кстати, сейчас есть довольно много страничек в Интернете, где можно воспользоваться онлайн калькулятором для проведения всех расчётов.

Сезонные нагрузки

Расчет фундамента для дома из кирпича включает в себя такие показатели, как постоянные и сезонные нагрузки.

О постоянных нагрузках мы говорили выше. Это именно те нагрузки, которые действуют на почву постоянно.

То есть, это чистый вес строительного объекта, включая всю внутреннюю начинку. Но, помимо чистого веса, есть ещё такой фактор, как осадки.

В тёплое время года – это дожди. Вода на крыше, стенах, окнах и дверях – создаёт дополнительные нагрузки на фундамент и грунт.

Помимо этого, не стоит забывать, что зимой падает снег, который может скапливаться на крыше здания.

Все эти нагрузки, различны для разных регионов. Есть, конечно, среднестатистические данные по каждому региону.

Таблицы, по своему региону, с показателями осадков и их весом на квадратный метр, несложно найти в Интернете.

Главное – учитывать все факторы, всё, что может дать нагрузку на фундамент. Для того, чтобы возвести его с достаточным запасом прочности.

Кто-то может сказать, а для чего такие сложности, можно ведь сразу делать фундамент таким, чтобы он не боялся любых нагрузок.

Но, в этом случае, вы рискуете потратить немалые деньги зря, просто закопав их в землю. Для чего заливать фундамент, способный выдержать двухэтажный особняк, если вы возводите небольшой, одноэтажный дом?

А правильный расчет фундамента под кирпичный дом, позволит определить оптимальные размеры фундамента.

При этом экономятся довольно ощутимые средства, которые никогда не будут лишними при возведении строительного объекта.

Окончательный расчет фундамента для дома из кирпича

После того, как вы определили величину нагрузки с сезонными составляющими, умножьте это значение на 1,2. Это такой коэффициент надёжности, то есть запас прочности.

Далее разделите полученное значение на расчётное сопротивление грунта. Эти данные также, можно найти в специальных таблицах.

Только обратите внимание, что данные приводятся в сантиметрах, поэтому, не забудьте перевести полученный результат в метры. Вы получите расчётную площадь подошвы фундамента.

Полученное значение не должно быть больше, чем фактическая площадь подошвы фундамента. Желательно, чтобы площадь подошвы вашего фундамента превышала полученное значение.

Вы, также, можете ознакомиться со строительными нормами и правилами, относящимися к расчётам фундаментов — files.stroyinf.ru/Data1/2/2019/

Эти правила, правда, были разработаны ещё при СССР, но действуют и по сей день.

А здесь вы можете ознакомиться со сводом правил по техническому проектированию — nav.tn.ru/upload/iblock/b2a/b2aea07fa60a40664f5b5be14a3c363b.pdf

Расчёт фундамента под кирпичный дом на примерах в видео

Полезные статьи:

Как рассчитать количество блоков от фундамента до ЦОД

Глядя на проекты или чертежи вашего дома, у большинства клиентов возникает вопрос или проблемы: «Сколько блоков мне нужно для завершения этого проекта»?

Если вы столкнулись с этой проблемой, не волнуйтесь, я здесь, чтобы объяснить простые шаги, которые вы можете предпринять, чтобы рассчитать количество блоков, необходимых для запуска проекта строительства вашего дома от фундамента до уровня DPC (влагостойкий курс) .

В моей следующей статье я объясню, как рассчитать количество блоков от DPC (влагонепроницаемый слой) до уровня крыши. Поэтому, пожалуйста, старайтесь как можно чаще подписываться на мою рассылку, чтобы получать новые обновления о советах, необходимых для выполнения ваших строительных проектов.

ПЛАН ПЕРВОГО ЭТАЖА

Первое, за что вам нужно взяться в чертеже плана дома, это план первого этажа. План первого этажа содержит важную информацию, которая поможет вам рассчитать количество блоков, необходимых для выполнения работы на уровне DPC (влагонепроницаемый курс) .

Если вам трудно интерпретировать план первого этажа, обратитесь к моей статье «Как читать и интерпретировать план первого этажа любого Нигерия проекта плана дома».

Я буду использовать квартиру с одной спальней, чтобы объяснить необходимые шаги, необходимые для расчета количества блоков, необходимых до уровня гидроизоляции. Если вы потратите время, чтобы посмотреть на изображение плана первого этажа ниже, вы заметите, что в нем предусмотрены общие размеры для длины и ширины строительного проекта плана дома.

На изображении общий размер длины моего здания составляет 11,1 (метра), а размер ширины моего здания на изображении составляет 10,4 (метра).

Имея это в виду, следующее, что вам нужно сделать, это………..   ………. ……….

СГРУППИРОВАТЬ ВСЕ ПОЛУПОЛНЫЕ ЛИНИИ СТЕН В НАПРАВЛЕНИИ ДЛИНЫ

Чтобы сделать это, взгляните на мое изображение с одной спальней ниже, посмотрите, как я группирую свои линии стен, чтобы составить полную длину и ширину в другом, чтобы иметь возможность получить общую длину всех линий стены в квартире с одной спальней. .

На изображении длина квартиры с одной спальней состоит из четырех основных линий стены, пронумерованных от 1 до 4, и второстепенной линии стены длиной около 2,6 (метров).

Поскольку вы знаете, что длина 1 основной линии стены составляет 11,1 (метра). Следующее, что нужно сделать, это умножить линии стены на длину одной линии стены. Это становится;

КОЛИЧЕСТВО ОСНОВНЫХ ЛИНИИ СТЕН В НАПРАВЛЕНИИ ДЛИНЫ = 4

ДЛИНА ОДНОЙ ОСНОВНОЙ ЛИНИИ СТЕНЫ = 11,1 М

ОБЩАЯ ДЛИНА ВСЕЙ ОСНОВНОЙ ЛИНИИ СТЕНЫ = 11. 1 х 4 = 44,4 (метры)

Вспомним, что у нас есть второстепенная линия стены длиной около 2,6 м.
Сложение длин основной и второстепенной стен дает нам.

ДЛИНА ОСНОВНОЙ ЛИНИИ СТЕНЫ = 44,4 м
ДЛИНА ВСПОМОГАТЕЛЬНОЙ ЛИНИИ СТЕНЫ = 2,6 м

, поэтому общая длина линий стен в квартире с одной спальней будет

.

ДЛИНА ОСНОВНОЙ ЛИНИИ СТЕНКИ + ДЛИНА ВСПОМОГАТЕЛЬНОЙ ЛИНИИ СТЕНКИ

, то есть 44,4М + 2,6М = 47(метров)

Теперь вы знаете все измерения длин всех линий стены вдоль направления длины.Точно так же, применяя тот же метод, вы можете рассчитать все линии стен по ширине. Снова смотрим на план первого этажа, но на этот раз с учетом линий стен по ширине. Красные стрелки указывают направления различных линий стен, в то время как линии стен представлены двойными толстыми черными линиями на приведенном выше плане первого этажа. внимательно посмотрите на изображение выше, вы заметите, что линии стен по ширине должны быть сгруппированы.

СГРУППИРОВАТЬ ВСЕ ЛИНИИ СТЕН В НАПРАВЛЕНИИ ШИРИНЫ

В противном случае, чтобы сделать это правильно, проверьте полную длину линии стены по ширине, на изображении выше длина равна 10. 4 (метры). Теперь найдите первую линию стены, вы заметите, что ширина составляет примерно половину полной ширины, но когда вы объедините ее со второй линией стены в направлении ширины, она теперь составит полную ширину. Итак, чтобы получить одну полную ширину, я объединяю первую и вторую линии стены вместе. Вы сделаете то же самое для остальной линии стены при группировке своей. см. схему изображения ниже.

На изображении первого этажа плана дома вы заметите, что я сгруппировал все линии стен в направлении ширины, чтобы их было четыре после комбинаций.

Теперь длина одной основной полной ширины составляет 10,4 (метра), следующее, что вам нужно сделать, это умножить длину полной ширины на номера всех основных линий стены вдоль направления ширины. Это становится;







КОЛИЧЕСТВО ОСНОВНЫХ ЛИНИИ СТЕН В НАПРАВЛЕНИИ ШИРИНЫ = 4

ДЛИНА ОДНОЙ ОСНОВНОЙ ЛИНИИ СТЕНЫ = 10,4 М

ОБЩАЯ ШИРИНА ВСЕЙ ОСНОВНОЙ ЛИНИИ СТЕНЫ = 10,4 X 4 = 41,6 (м)

ПРИМЕЧАНИЕ. Линия стены номер 4 не является полной шириной, но я считаю, что она имеет полную ширину
, чтобы компенсировать любую ширину линии стены, которая не учитывается во время упражнения по группировке.Теперь, поскольку у нас нет второстепенной линии стены вдоль направления ширины, это просто означает, что общая ширина всех основных линий стены будет использоваться в качестве общей длины ширины.

то есть;

ШИРИНА ЛИНИИ ОСНОВНОЙ СТЕНЫ ДЛИНА = 41,6 (м)

Мы почти закончили, если вы не поняли эту первую часть процесса расчета, не стесняйтесь комментировать ниже, я готов помогать вам снова и снова, но если первая часть достаточно ясна, пожалуйста, следуйте за мной в следующем шаги расчета того, как вы можете определить количество блоков, необходимых для запуска проекта плана дома от фундамента до уровня DPC.

Из нашего первого результата;

ОБЩИЙ РАЗМЕР ЛИНИИ СТЕНЫ В ДЛИННОМ НАПРАВЛЕНИИ =  47 (метров)

ОБЩИЙ РАЗМЕР ЛИНИИ СТЕНЫ В НАПРАВЛЕНИИ ШИРИНЫ = 41,6 (м)

ДОБАВЛЯЯ ОБЕ ИМЕЮЩИЕСЯ ИЗМЕРЕНИЯ;

47 м + 41,6 м =   88,6 (метров)     ( Это значение представляет собой измерение для всех линий стен как в направлении длины, так и в направлении ширины на изображении плана первого этажа выше )

РАЗМЕР 9-ДЮЙМОВОЙ БЛОЧНОЙ СТЕНЫ

Теперь давайте рассмотрим размер 9-дюймового блока отверстий. На изображении ниже видно, что длина, ширина и высота 9-дюймового блока отверстий составляют 450 мм, 225 мм и 225 мм.Так как укладка блока обычно осуществляется по « длины стороне », мы собираемся использовать размер длины, чтобы определить, сколько 9-дюймовых блоков будет достаточно, чтобы уложить общую длину 88,6 (метров).

Для этого

Общий размер всех линий стены из моих предыдущих расчетов = 88,6 (метров)

Длина 9-дюймового блока отверстий = 450 мм = 0,45 (метра)

Поэтому;

Кол-во блоков, необходимых для первого курса;





Общий размер линий стены / длина одного блока

= 88.6/0,45 = 196,88 = 197 блоков прибл.

Так как у нас есть возможность установить количество блоков, необходимое для укладки первого ряда, равное 197 блокам. Следующее, что вам нужно сделать, это определить высоту ЦОД. Обычно высота ЦОД может быть указана в разрезе архитектурного чертежа или может быть указана инженером на объекте в зависимости от характера земли.

Из чертежа плана дома в разрезе высота однокомнатного здания ЦОД принята равной 1.05 (метры). Пожалуйста, изучите изображение выше, чтобы увидеть высоту проекта здания ЦОД. Если высота не указана в вашем собственном разделе плана дома, вы можете определить высоту ЦОД, просто добавив глубину фундамента к высоте числа блоков над уровнем фундамента и толщиной бетона плиты DPC.

КОЛИЧЕСТВО БЛОКОВ, СОДЕРЖАЩИХСЯ В DPC ВЫСОТОЙ 1,05 м

Для высоты DPC 1,1 м количество блоков, которое даст вам высоту 1,1 м, можно вывести, разделив высоту DPC на высоту одного блока.

То есть;

ВЫСОТА ЦОД = 1,1 м

ВЫСОТА БЛОКА = 225 мм = 0,23 м

№. БЛОКОВ БУДЕТ = 1,1 м / 0,23 м = 4,78 = 5 блоков прибл.

Да, мы почти у цели, так как теперь я знаю, что общее количество блоков, которые будут использоваться для первого курса, составляет 197 блоков, а общее количество блоков, необходимых для высоты ЦОД 1,1 м, составляет 5 блоков. Получить общее количество блоков от фундамента до ЦОД становится очень просто.

То есть;

Количество блоков, необходимых для первого курса = 197 блоков

Количество блоков, необходимое для получения высоты DPC, равной 1.1м = 5 блоков

Поэтому;

ОБЩЕЕ КОЛИЧЕСТВО БЛОКОВ, НЕОБХОДИМЫХ ДЛЯ РАБОТЫ ДО УРОВНЯ DPC, БУДУТ = 197 блоков x 5 блоков = 985 блоков.

Это простой способ подсчета количества блоков, необходимых для работы над проектом ЦОД. если вы используете другой план дома, все, что вам нужно, это очень хорошо изучить этот процесс и применить его к вашему собственному плану первого этажа, и если есть какой-либо аспект расчета, вы хотите, чтобы я объяснил больше, пожалуйста, не тратьте время на дай мне знать.Я всегда готов помочь.

Спасибо, что уделили мне время, мне очень приятно, и я ценю то время, которое вы потратили на изучение этой статьи, и не забудьте подписаться на мое новостное письмо, чтобы первыми получать обновления по вопросам плана дома. Удачи.









Глубина фундамента для 1, 2, 3, 4 и 5 этажного дома

Глубина фундамента для 1, 2, 3, 4 и 5 этажного дома e, привет ребята из этой статьи вы знаете о глубине фундамента для 1 этажного (G+0) дома | высота фундамента 2-х этажного (G+1) дома | глубина фундамента 3-х этажного (G+2) дома | высота фундамента 4-х этажного дома (G+3) | глубина фундамента 5-ти этажного (G+4) дома.

Глубина фундамента важный фактор в строительстве зданий, зависит от различных факторов несущей способности грунта, количества колонн, общей постоянной и временной нагрузки и других нагрузочных и конструктивных аспектов строительства. Не зная несущей способности грунта и нагрузки, приходящейся на него, мы можем только предсказать глубину заложения.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его виды и свойства

2) Расчет количества бетона для лестницы и его формула

Глубина фундамента зависит от состояния грунта, типа грунта, жесткости залегания под уровнем земли и безопасной несущей способности грунта, типа конструкции типа стены, динамической нагрузки и постоянной нагрузки. Когда вся предстоящая нагрузка на фундамент будет составлять 300 кН/этаж, а безопасная несущая способность (SBC) составит 250 кН/м2, обычно применим размер фундамента от 1,5 м × 1,5 м до 2 м × 2 м.

Глубина фундамента в диапазоне от 3 футов до 9 футов ниже уровня земли, в зависимости от типа почвы и расчета нагрузки. Размер фундамента для жилого дома глубиной должен быть не менее 3 футов на сильной несущей способности грунта, такого как гравий и песок.

Ширина и глубина фундамента рассчитываются на основе безопасной несущей способности грунта, типа грунта и всей динамической и постоянной нагрузки, приходящейся на него, без знания несущей способности грунта и нагрузки, приходящейся на него, мы можем только предсказать глубину опора.Фактический размер рассчитывается инженером-строителем путем измерения безопасной несущей способности грунта и всей нагрузки, приходящейся на него. В этой статье мы используем различное правило большого пальца для определения глубины фундамента для 1-5-этажного здания/дома

.

Фундаменты являются важной частью конструкции фундамента. Обычно они изготавливаются из бетона с армирующей арматурой, которая заливается в выкопанную траншею. Фундаменты предназначены для поддержки фундамента и предотвращения оседания, а также безопасного переноса всей поступающей нагрузки на грунтовое ложе.

В геотехнике несущая способность — это способность грунта выдерживать нагрузки, приложенные к основанию. Несущая способность грунта – это максимальное среднее контактное давление между фундаментом и грунтом, которое не должно вызывать разрушения грунта при сдвиге.

Для устойчивости бетонной конструкции вашего здания вам нужен грунт с хорошей несущей способностью. Гравий и песок — это почвы с более высокой несущей способностью, тогда как ил и глина обычно имеют более низкую несущую способность.

Глубина фундамента для 1, 2, 3, 4 и 5 этажного дома

Глубина заложения фундамента зависит от различных факторов несущей способности грунта, количества колонн, суммарной постоянной и временной нагрузки и других нагрузочных и конструктивных аспектов конструкции. Не зная несущей способности грунта и нагрузки, приходящейся на него, мы можем только предсказать глубину фундамента по эмпирическому правилу.

Глубина фундамента для 1-этажного дома (G+0): – для 1-этажного дома (G+0) или в простом цокольном этаже, общее эмпирическое правило, при использовании стандартных стен толщиной 9″ рекомендуется использовать глубину фундамента минимум 3.5 футов (1 м) ниже уровня земли для изолированного основания неглубокий фундамент в гравийном и песчаном грунте с более высокой несущей способностью и размером основания должен быть 3,5 фута × 3,5 фута × 3,5 фута (1 м x 1 м × 1 м), снабженный сетчатым стержнем [ электронная почта защищена] ″C / C из стали Fe500 с маркой бетона m20 и минимальным размером колонны 9 ″ × 9 ″.

Глубина фундамента для 2-х этажного (G+1) здания: — для 2-х этажного (G+1) дома или в простом 2-х этажном здании, общее эмпирическое правило, при использовании стандартных стен толщиной 9″, мы рекомендуем использовать глубину фундамента минимум 4 ′ (1. 2 м) ниже уровня земли для изолированного фундамента мелкозаглубленный фундамент в гравийно-песчаном грунте с более высокой несущей способностью и размером фундамента должен быть 4 х 4 х 4 фута (1,2 м х 1,2 м х 1,2 м) с сетчатым стержнем [email защищенный] ″ C / C из стали Fe500 с маркой бетона m20 и минимальным размером колонны 9 ″ × 12 ″.

Глубина фундамента для 3-х этажного (G+2) здания :- для 3-х этажного (G+2) дома или в простом 3-х этажном здании, общее эмпирическое правило, при использовании стандартных стен толщиной 9″, мы рекомендуем использовать глубину фундамента минимум 5′ (1.5 м) ниже уровня земли для изолированного основания неглубокий фундамент в гравийно-песчаном грунте с более высокой несущей способностью и размером основания должен быть 5 футов × 5 футов × 5 футов (1,5 м x 1,5 м × 1,5 м) с сетчатым стержнем [email защищенный] ″ C / C из стали Fe500 с маркой бетона m20 и минимальным размером колонны 12 ″ × 12 ″.

Глубина фундамента для 4-х этажного (G+3) здания: — для 4-х этажного (G+3) дома или в простом 4-х этажном здании, общее эмпирическое правило, при использовании стандартных стен толщиной 9″, мы рекомендуем использовать глубину фундамента минимум 6′ (1. 8 м) ниже уровня земли для изолированного фундамента мелкозаглубленный фундамент в гравийно-песчаном грунте с более высокой несущей способностью и размером фундамента должен быть 6 футов × 6 футов × 6 футов (1,8 м x 1,8 м × 1,8 м) с сетчатым стержнем [email защищенный] ″ C / C из стали Fe500 с маркой бетона m20 и минимальным размером колонны 12 ″ × 16 ″.

Глубина фундамента для 1-, 2-, 3-, 4- и 5-этажного дома

Глубина фундамента для 5-этажного (Г+4) дома: – для 5-этажного (Г+4) дома или в простом 5-этажном доме, общее эмпирическое правило, используя стандартные стены толщиной 9 дюймов, мы рекомендуем использовать глубину фундамента не менее 7 футов (2 м) ниже уровня земли для изолированного фундамента мелкого фундамента в гравийном и песчаном грунте с более высокой несущей способностью, а размер фундамента должен быть 7 футов × 7 футов × 7 футов (2 м x 2 м × 2 м) с сетчатым стержнем [email protected] ″ C / C из стали Fe500 с маркой бетона m20 и минимальным размером колонны 12 ″ × 18 ″.

Высота фундамента

На этом простом чертеже показано, что фундамент должен быть на 18 дюймов выше самой высокой точки на участке в пределах 10 футов от фундамента. Copyright 2018 Tim Carter

Высота фундамента СОВЕТЫ

Знали ли мертвые строители лучшую высоту фундамента?

Если бы мы могли вызвать в воображении духов нескольких строителей домов на заказ, которые умерли около 100 лет назад, боюсь, они были бы очень разочарованы.

Несомненно, они покачали бы головами, глядя на дом за домом в современных пригородах многих городов, в которых верхняя часть фундамента скользила чуть выше уровня почвы, окружающей каждый дом.

На самом деле, мы можем даже услышать, как они бормочут: «О чем думал этот строитель…»

История, легенды и мифы

Вы читали Дж. Книга Толкина Властелин колец ? По ней был снят отличный трехсерийный фильм.

В начале этого фильма есть очаровательная цитата из книги Дж.Р.Р. Книга Толкина:

«И некоторые вещи, которые не должны были быть забыты, были утеряны. История стала легендой. Легенда стала мифом. И на две с половиной тысячи лет кольцо вышло за пределы всех знаний.»



Посмотрев этот фильм, вы узнаете много нового о жизни и о том, как строить замки, способные противостоять драконьему огню. Великая история любви тоже. НАЖМИТЕ СЮДА, ЧТОБЫ ЗАКАЗАТЬ ЭТОТ ФИЛЬМ В ЛЮБОМ ФОРМАТЕ.

По большей части это то, что нужно случилось со знанием высоты фундамента.Кто знает, может быть, я последний оплот этого самородка строительного золота.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных строителей.Покажите им эту колонку.

Есть много вещей о здания, которые уносят в могилу со строителями и ремонтниками.К сожалению, большинство из них не тратят время на то, чтобы записать то, что они знают, для будущих поколений.

Интернет с комментариями на страницах и видео помогает замедлить потерю информации, но проблема в том, что большая часть информации неверна, неполна или написана так плохо, что вы не можете понять, о чем идет речь.

Когда я должен поговорить со своим строителем о высоте фундамента?

Если вы находитесь на стадии планирования строительства вашего нового дома и/или ведете переговоры с различными строителями домов по индивидуальному заказу о новом доме, вам необходимо обсудить высоту фундамента.В этом разделе просто рассматривается расстояние от вершины фундамента до готового слоя, который касается фундамента и почвы в пределах 10 футов от фундамента.

Сейчас это может показаться вам неважным, но когда вы въедете и в течение нескольких дней будет идти сильный дождь, вам захочется, чтобы высота фундамента была чуть выше «Насколько большой будет моя кухня?» в вашем списке желаний из первой десятки.

Какова идеальная высота фундамента?

Посмотрите на грубый рисунок ниже, который я сделал.Нижняя часть зеленой канавки должна быть примерно в десяти футах от фундаментной стены вашего дома.



Я нарисовал этот рисунок. Вы можете увидеть фундаментную стену с типичной плитой подоконника и балкой пола. Красная линия — участок до появления экскаватора. Верх фундамента должен оказаться на 18 дюймов ВЫШЕ красной линии. Используйте грязь из отверстия, чтобы создать уклон от фундамента. (C) Copyright 2017 Tim Carter ВСЕ ПРАВА ЗАЩИЩЕНЫ

Насколько умными были старые строители?

Я постоянно поражаюсь интеллекту многих старых строителей, покинувших этот мир.Действительно жаль, что все больше строителей не «строят их, как раньше».

Проедьтесь по старым районам вашего города, и вы, несомненно, увидите дома, где уровень первого этажа находится на два или даже три фута над землей за пределами дома. Часто в этих домах есть ступеньки, ведущие к входной двери. У них часто есть драматические парадные крыльца, где вы можете сидеть и смотреть вниз на великолепный район.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных строителей. Покажите им эту колонку.

Почему фундамент старого дома был выше земли?

Я твердо уверен, что это было сделано по нескольким причинам. Экскаваторное оборудование с электроприводом отсутствовало или было легкодоступно. Копать более мелкие фундаменты было дешевле.

Это старый каменный фундамент на острове Маунт-Дезерт в штате Мэн. Обратите внимание, как высоко он находится над землей. Действительно умный строитель! Copyright 2018 Tim Carter

Стены фундамента, которые выступали над уровнем земли, позволяли существовать подвальным окнам без современных заглубленных полукруглых оконных колодцев.Эти открытые окна могут пропускать больше света и вентиляции в подвал. Грязь, извлеченная из раскопок, может быть аккуратно удалена от дома, чтобы создать прекрасный положительный дренаж.

Случилась ли гниль древесины?

Дождевая вода, попавшая на дома, сгнила у земли. Умным строителям не потребовалось много времени, чтобы понять, что если вы будете держать древесину на высоте около 30 дюймов от земли, у вас будет минимальная гниль или ее полное отсутствие.

Это должно было быть еще одним мотивом, чтобы держать фундамент выше земли.

Фундамент новых домов слишком глубокий?

Но посмотрите сегодня на новые дома в микрорайонах, и вы редко увидите дом, построенный таким образом. Новый метод лучше?

Думаю, это спорно, особенно в свете современных единых строительных норм. Коды говорят о высоте фундамента.

Обычно коды говорят, что количество открытого фундамента должно быть как минимум на 4-6 дюймов выше готового грунта, который соприкасается с фундаментом. Помните, что это минимальное расстояние.

Строительные нормы и правила фактически представляют собой набор минимальных стандартов. Многие домовладельцы думают как раз наоборот. Строить свой дом в соответствии со стандартами кода — это все равно, что получить 70-процентную оценку за тест.

Что говорит Строительный кодекс?

Кроме того, код часто указывает, что земля вокруг фундамента должна иметь уклон в сторону от дома. Прочтите этот раздел кода, и почти всегда будет сказано, что земля должна опускаться на 6 дюймов по вертикали на первые 10 футов горизонтального расстояния от фундамента. Какое отношение все эти числа имеют к высоте фундамента, спросите вы? Множество!

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных строителей. Покажите им эту колонку.

Кто устанавливает высоту земли в новых подразделениях?

Застройщик подразделения устанавливает класс отделки участков до начала строительства. Слово «класс» относится к уровню всей земли на вашем участке под застройку, прежде чем вы начнете копать яму для фундамента.

Строители должны учитывать эти установленные оценки.Хороший строитель определяет самую высокую точку земли рядом с домом и устанавливает верхнюю часть фундамента относительно этой высокой точки.

Что произойдет, если мой фундамент слишком низкий?

Когда новоиспеченный строитель решает установить слишком низкую высоту фундамента, возникают всевозможные проблемы. Земля вокруг дома имеет тенденцию быть очень плоской.

Положительный дренаж либо минимален, либо может не соответствовать коду. Тротуары, ведущие от проезжей части к входной двери, могут действовать как плотины, сдерживающие движение воды вдали от дома.

Эти тротуары становятся препятствием для создания необходимого дренажа вдали от дома, поскольку они расположены слишком высоко.

Может ли мульча создавать водяные запруды?

Проблема становится еще хуже, когда появляются ландшафтные дизайнеры. Они часто мульчируют в этих местах и ​​создают отрицательный дренаж. Поскольку мульча накапливается, вода в некоторых местах вокруг вашего дома может фактически стекать к фундаменту!

Можно было бы подумать, что все это здравый смысл, но чем старше я становлюсь, тем больше верю, что здравому смыслу нужно учиться, а не приобретать его на опыте.

Какая оптимальная высота фундамента?

Как правило, я устанавливал высоту всех своих фундаментов примерно на 18 дюймов выше, чем самая высокая точка уклона в пределах десяти футов от готового фундамента. Это позволило мне создать 12 или более дюймов падения в пределах первых десяти футов горизонтального расстояния.

Он также произвел 6 дюймов открытого фундамента над землей вокруг дома. Помните, что вы можете поставить фундамент выше, чтобы получить больший уклон!

Возможны ли пологие склоны?

Я бы использовал часть выкопанной земли, чтобы создать пологие уклоны от дома во всех возможных направлениях.При правильном выполнении эти уклоны не мешали установленному застройщиком уклону.

Дома, построенные таким образом, не выглядят высоко над землей. Они кажутся величественными, когда сидят на искусственном возвышении, которое вы создаете из грязи, поднятой при рытье фундамента.

Кроме того, в доме имеется принудительный дренаж со всех сторон, чтобы проливные дожди не заливали подвальное помещение.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных строителей.Покажите им эту колонку.

Колонна NH001

Как рассчитать вентиляцию подпольного пространства

Иллюстрация: © Инструктор по строительным нормам, 2020

Когда дело доходит до жилищного строительства, обычно существует два основных типа фундамента, на котором стоит дом. Один представляет собой бетонную плиту на ровном фундаменте, а другой представляет собой фальшпол. Это два основных распространенных типа фундаментов.

Существуют и другие типы, такие как дома с цокольным фундаментом, кессоном, сваями и т. д., однако они обычно зависят от климатических условий и географического положения.

С учетом сказанного я хотел бы пояснить требования к свободному пространству для обычной конструкции фальшпола, используемой во многих жилых домах.

Раздел, касающийся требований к пространству для обхода, находится в разделе R408 Международного жилищного кодекса (IRC). Этот раздел озаглавлен «Пространство под полом», потому что в нем устанавливаются требования к пространству непосредственно под фальшполом, которое обычно называют «подпольным пространством».

Из-за географического положения и климатических условий в подполье может образовываться конденсат, что может привести к сухой гнили и другим проблемам.Чтобы контролировать конденсацию, обеспечивается естественная вентиляция подполья через стены фундамента и другие отверстия в наружных стенах, чтобы уменьшить вероятность сухой гнили и других проблем.

Для обеспечения надлежащей вентиляции код объясняет, как рассчитать требуемый размер и количество отверстий для достижения минимального уровня контроля конденсации. Давайте посмотрим, как это рассчитывается.

Расчет вентиляции подвального помещения (R408.1)

Раздел R408.1 указано, что подпольное пространство (подпольное пространство), представляющее собой пространство между нижним лагом перекрытия и землей под зданием (не включая подвал), должно иметь вентиляционные отверстия в стенах фундамента или наружных стенах.

Иллюстрация: © Инструктор по строительным нормам, 2020

Для определения требуемого размера и количества код дает следующие расчеты:

Минимальная полезная площадь вентиляционного отверстия должна быть не менее 1 квадратного фута на каждые 150 квадратных футов площади под полом.Вот пример:

Дом имеет 1500 квадратных футов полезной площади. Необходимое количество вентиляции составляет 1500/150 = 10 квадратных футов . Чтобы преобразовать в квадратные дюймы, умножьте на 144. 10 квадратных футов X 144 квадратных дюйма на квадратный фут = 1440 квадратных дюймов.

Допустим, размер 1 отверстия 14″ x 6″ . Это обеспечивает 84 квадратных дюймов вентиляции. Возьмите 1440 квадратных дюймов и разделите на 84 квадратных дюйма = 17.14

Округление и необходимое количество вентиляционных отверстий должно быть 18 . (См. пояснение к разделу R408.2 ниже относительно чистого открытия по сравнению с брутто)

Альтернативный расчет вентиляции подвального помещения

Существует еще один расчет, разрешенный нормами, который существенно уменьшит площадь вентиляции, но для этого потребуется установка материала, замедляющего испарение, класса 1. Когда пароизолятор класса 1 используется для покрытия поверхности земли (земли) под зданием, можно использовать следующий расчет:

Минимальная полезная площадь вентиляционного отверстия должна быть не менее 1 квадратного фута на каждые 1500 квадратных футов площади под полом. Вот пример:

Для сравнения возьмем тот же пример выше. Дом имеет 1500 квадратных футов подпольной площади. Необходимое количество вентиляции составляет 1500/1500 = 1 квадратный фут . Чтобы преобразовать в квадратные дюймы, умножьте на 144. 1 квадратный фут X 144 квадратных дюйма на квадратный фут = 144 квадратных дюйма.

При том же размере отверстия, что и выше ( 14″ x 6″ ). Это обеспечивает 84 квадратных дюймов вентиляции.Возьмите 144 квадратных дюйма и разделите на 84 квадратных дюйма = 1,71

.

Округление и необходимое количество вентиляционных отверстий должно быть 2 . (См. пояснение к разделу R408.2 ниже относительно чистого открытия по сравнению с брутто)

Только 2! Это намного меньше, чем стандартный расчет выше. Но почему это?

Альтернативный замедлитель паров класса 1

При укладке пароизоляционного материала на поверхность земли он препятствует, если не препятствует, потоку влаги из земли в подполье. Это резко снижает, если не устраняет потребность в вентиляции. Поэтому второй расчет предусматривает столь резкое сокращение вентиляционных отверстий.

Иллюстрация: © Инструктор по строительным нормам, 2020

Этот вариант по-прежнему считается вентилируемым подпольем, так как все еще может присутствовать небольшое количество влаги. Язык кода здесь упоминает только размещение замедлителя пара над землей, не более того. Когда ниже мы обсуждаем невентилируемое пространство для обхода, вы увидите дополнительные формулировки, требующие, чтобы ретардер был притерт, заклеен лентой и опломбирован.Мы поговорим об этом подробнее в разделе о невентилируемом пространстве для обхода ниже.

Однако следует иметь в виду, что при использовании этого метода код требует, чтобы отверстия располагались таким образом, чтобы обеспечить перекрестную вентиляцию. В основном они должны располагаться напротив друг друга. В первом способе такого требования нет.

Однако в кодексе упоминается, что в обоих сценариях должно быть по крайней мере одно отверстие, расположенное в пределах 3 футов от каждого угла здания.

Отверстия для вентиляции подвального помещения (R408.2)

Теперь о самих вентиляционных отверстиях. Отверстия должны быть закрыты материалом, который обеспечивает отверстия не более 1/4 дюйма. Кодекс предоставляет список материалов, которые соответствуют требованиям. Они следующие:

  • Перфорированные пластины из листового металла толщиной не менее 0,070 дюйма.
  • Пластины из просечно-вытяжного листа толщиной не менее 0,047 дюйма.
  • Решетка или решетка чугунная.
  • Форточки из экструдированного несущего кирпича.
  • Ткань для скобяных изделий из проволоки диаметром 0,035 дюйма или тяжелее.
  • Коррозионностойкая проволочная сетка, толщина наименьшего размера 1/8 дюйма.

Целью закрытия отверстий является предотвращение проникновения животных и грызунов в подполье.

Чистое открытие по сравнению с брутто-открытием

Важное примечание, которое следует учитывать при расчете необходимой площади вентиляционных отверстий, заключается в том, что, поскольку отверстия закрываются, площадь вентиляционных отверстий должна учитывать чистую свободную площадь используемого облицовочного материала, а не общую площадь отверстия. .При определении минимальных вентиляционных отверстий вы рассчитываете чистую площадь. Следовательно, если покрытие уменьшает общую площадь проема на 50%, то потребуется вдвое больше проемов.

Для простоты в приведенных выше примерах расчета не учитываются какие-либо покрытия, поэтому, в зависимости от уменьшенного количества, при расчете необходимого количества отверстий следует учитывать чистую площадь покрытия.

Невентилируемые подвальные помещения (R408.3)

Хотите полностью избавиться от вентиляционных отверстий? Код определяет это как невентилируемые пространства для обхода.Это означает, что при проектировании подполья с условиями, перечисленными в разделе R408.3, вам не нужно предусматривать какие-либо вентиляционные отверстия в соответствии с разделами R408.1 и R408.2. Поэтому, если требуется невентилируемое пространство для обхода, должно быть обеспечено одно из следующих условий.

1. Открытая земля под зданием должна быть покрыта замедлителем пара класса I, как и в предыдущем разделе, однако в этом случае швы должны перекрываться на 6 дюймов и должны быть герметизированы или проклеены лентой. Края пароизолятора должны выступать не менее чем на 6 дюймов вверх по стене ствола фундамента и должны быть герметизированы и прикреплены к стене ствола.

Иллюстрация: © Инструктор по строительным нормам, 2020

2. Должен быть предоставлен любой из следующих документов:

— Непрерывная механическая вытяжка, способная вентилировать со скоростью, равной 1 кубическому футу в минуту на каждые 50 квадратных футов площади подполья с проходом воздуха в общую зону и где стены по периметру изолированы в соответствии с разделом N1102.2.11. .

– То же, что и выше, за исключением того, что вместо механической вытяжки можно использовать подачу кондиционированного воздуха.

— В существующих конструкциях, если подполье используется как камера, соответствующая разделу M1601.5. Эта опция не разрешена в новых структурах.

Хотя первый вариант не требует больших усилий для установки, второй вариант может быть более сложным и дорогостоящим по сравнению с первым.

Отверстие для доступа в пространство для обхода (R408.4)

Все подполья должны быть оборудованы отверстием для доступа. Это делается для того, чтобы обеспечить непрерывное техническое обслуживание здания, а также любые проверки или ремонт сантехнических, механических или электрических проводов в подполье.

Соответствие может быть достигнуто одним из двух способов. Первый заключается в обеспечении доступа через пол с отверстием размером не менее 18 дюймов на 24 дюйма. Второй — через стену фундамента по периметру с отверстием размером не менее 16 дюймов на 24 дюйма.

Далее в этом разделе говорится, что отверстия в стене фундамента не должны располагаться под дверью. Кроме того, если механическое оборудование расположено в подвальном помещении, требования к минимальному размеру отверстия и доступу должны соответствовать разделу M1305.1.4, чтобы отверстие и доступ были достаточно большими для безопасного обслуживания оборудования.

Другие требования к пространству для обхода

Чтобы узнать о других требованиях к подпольям, таких как уровень отделки подполья и подполья зданий, расположенных в зонах опасности затопления, обязательно ознакомьтесь с разделами R408. 6 и R408.7 Международного жилищного кодекса (IRC). .

.

* Справочный источник — Международный жилищный кодекс 2015 г. — [Купить на Amazon]

Строительство прочного фундамента дома

Фундамент дома – самый дорогой и ответственный элемент всей конструкции дома.Проектированием и строительством бетонного фундамента должен заниматься только профессиональный каменщик или генеральный подрядчик, которому также может потребоваться консультация лицензированного инженера. Но средний домовладелец может легко понять, что нужно для создания прочного фундамента.

Плитный фундамент

Плитный фундамент используется в более теплом климате, где нет необходимости, чтобы стены фундамента опускались ниже линии промерзания. Он состоит из бетонной плиты (обычно толщиной четыре дюйма) и балки уклона по всему периметру и под несущими стенами.

Полнотелый фундамент

Полнотелый фундамент состоит из двух основных компонентов: стены фундамента и фундамента, на котором он держится. Глубина фундамента равна ширине стены фундамента, а ширина фундамента в два раза больше этой величины. Если построен полноценный подвал, плита действует как цокольный этаж и будет иметь квадратные основания или «подкладки» под колоннами, которые, в свою очередь, поддерживают балки. Бетонные фундаменты иногда укрепляют металлическими стержнями или арматурой.Фундаменты будут иметь горизонтальную арматуру, стены фундамента будут иметь вертикальные стержни, проходящие через фундамент, а плиты будут армированы сварной проволочной сеткой. Вся арматура устанавливается на место после возведения опалубки и до заливки бетона.

Выемка грунта

Выемка грунта на глубину до основания фундамента и выкапывание траншей по периметру по размеру фундамента. Также копайте фундаменты колонн и балки. Фундаменты иногда заливают прямо в траншею без опалубки.Слой щебня обеспечит ровное основание плиты.

Сборка опалубки

Опалубка фундамента может быть изготовлена ​​из бруса, а затем использована при строительстве каркаса дома. Фундаментная стена для типичного дома может иметь толщину 10 дюймов или больше, но толщина в восемь дюймов обычно соответствует требованиям. Если наружная часть дома должна быть отделана кирпичом, толщина стены фундамента должна быть увеличена на четыре дюйма, чтобы образовался кирпичный выступ. Все опалубки должны быть правильно соединены и надежно закреплены, а также должны быть предусмотрены отверстия для рукавов и труб, идущих в подвал.Длина досок горизонтальной опалубки должна быть кратна двум футам, либо фанерная обшивка может быть установлена ​​листами шириной в четыре фута. Через каждые два фута вдоль стены устанавливаются вертикальные распорки 2×4, которые затем закрепляются по диагонали. Стеновые опалубки поддерживаются распорными блоками и вязальной проволокой, чтобы обеспечить равномерную толщину после заливки бетона. Анкерные болты также подвешиваются вдоль верхней части стены фундамента.

Заливка бетона

Бетон следует заливать целыми секциями, его нельзя ронять или заливать с высоты более трех или четырех футов, иначе произойдет расслоение. Бетон должен быть равномерно распределен по опалубке, и его следует утрамбовывать вручную или механически вибрировать, чтобы удалить любой захваченный воздух. Плита заливается на глубину от четырех до шести дюймов поверх пластикового влагонепроницаемого листа, а волокнистый компенсатор устанавливается там, где край плиты встречается со стеной фундамента. Важно выровнять верх стены фундамента на нужной высоте.

Let it Cure

Во время процесса отверждения бетон не должен быть слишком горячим (выше 80 градусов) или слишком холодным (ниже точки замерзания) и должен оставаться влажным или увлажненным, иначе он может треснуть.Окончательного схватывания бетон достигает примерно через неделю, а проектной прочности достигает через 28 дней. Через неделю формы можно снять с фундамента, а доски и стойки можно очистить и использовать повторно, если они удалены без повреждений.

Оценщик стоимости строительства, Калькулятор стоимости дома, Стоимость квадратного фута

Правило большого пальца для расчета; Средняя стоимость строительства жилого района может варьироваться от рупий. 800/кв.м. футов — рупий. 2500/кв. футов в зависимости от открытого качества материала.

Эта стоимость включает в себя полную стоимость рабочей силы и материалов от земляных работ до установки дверей и окон с электропроводкой и стоимостью сантехники.

В эту стоимость не входят электрические и сантехнические принадлежности, любые расходы на покраску, кроме побелки и мебельных работ.

Таким образом, по приведенному выше эмпирическому правилу Приблизительная стоимость строительства спецификации Midium = 1000 * 900 = рупий. 9 00 000 Где 1000 — площадь застройки, а 900 — условное значение согласно эмпирическому правилу.

Состояние: Фактическая стоимость зависит от конструкции и архитектурного чертежа, а также фактического состояния участка

Кроме того, чтобы получить приблизительную оценку различных количеств, необходимых для 1000 кв. Футов застроенной площади, мы можем использовать следующее эмпирическое правило.

Эмпирическое правило количества материала на 1000 кв. футов.

  • Цемент = 400 мешков
  • песка = 51 кубический метр или 81 600 кг. или 81,6 тонны (при условии, что плотность = 1600 кг/м 3 )
  • Совокупный = 38 кубических метров или 60 800 кг.или 60,8 тонны (предполагаемая плотность = 1600 кг/м 3 )
  • Сталь = 4 кг/кв.м. футов = 4000 кг/1000 кв. футов.
  • Краска = 180 л.
  • кирпичей = 8 кирпичей/кв. футов = 8000 кирпичей/1000 кв. футов.
  • Пол = 1300 кв. футов = 325 плиток

Состояние: Фактические количества зависят от архитектуры и структурных чертежей.

Правило большого пальца получено в результате наблюдения за более чем 500 затратами на строительство, которые были взяты из различных справочных материалов.

Кроме того, более приблизительная стоимость различных работ или материалов приведена ниже в соответствии с эмпирическим правилом.

Общая стоимость = 9 00 000 материалов,

  • Цемент = 16,4% = 1 47 600 рупий.
  • Песок = 12,3% = 1 10 700 рупий.
  • Всего = 7,4% = 66 600 рупий.
  • Сталь = 24,6% = 2 21 400 рупий.
  • финишеров = 16,5% = 1 48 500 рупий.
    (Краска = 4,1% + Плитка = 8,0% + Кирпич = 4,4%)
  • Фитинги = 22,8% = 2 05 200 рупий.
    (Окна = 3%, Двери = 3,4%, Сантехника = 5,5%, Электрика = 6,8%, Сантехника = 4,1%)
  • Общая стоимость = 9 00 000 рупий. / 1000 кв. футов Площадь застройки

Как узнать стоимость строительства дома

Как узнать стоимость строительства дома

Любые работы по строительству дома, начатые ранее, требуют некоторых основных деталей, например, перед началом работ. Сколько требуется затрат на строительство дома.

Здесь, Перед строительством, мы рассчитываем два вида стоимости строительства

1.Базовый/Ruf/Lumsum Расчет

2. Окончательный расчет

Базовый/Ruf/Lumsum Расчет

Basic / Ruf / Lumsum Расчет перед началом работы. Этот расчет мы рассчитываем в соответствии с нашим опытом работы и эмпирическим правилом.

Итак, здесь мы рассчитываем стоимость строительства дома в соответствии с нашим опытом работы и эмпирическим правилом. Эта стоимость строительства дома рассчитывается в соответствии с квадратными футами или квадратными метрами. В основном человек рассчитывает стоимости строительства жилья за квадратный фут.

Также читайте: Что такое балка перекрытий/скрытая балка/скрытая балка | Преимущества и недостатки

В этом методе все работы рассчитываются в % в соответствии с таблицей ниже

Старший № Элемент работы Процент от общей работы
1 Чертеж всех типов 1%
2 Земляные работы в обычном грунте и бетоне 3%
3 Фонд 5%
4 Конструкция до цоколя 5%
5 Надстройка в кирпичной кладке 25%
6 Кровля, включая гидроизоляцию 12%
7 Пол 6%
8 Изделия из дерева, т. е.д., Столярные изделия, двери и окна 13%
9 Внутренняя отделка 6%
10 Внешняя отделка 5%
11 Водоснабжение 5%
12 Сантехнические работы 5%
13 Электрификация 5%
Итого 100%

В приведенной выше таблице дайте мне основные сведения о процентной стоимости Basic / Ruf / Lumsum.Этот процентный расчет преобразуется в требуемую стоимость на квадратный фут, как показано в следующей таблице.

Старший № Элемент работы Процент от общей работы Введите площадь вашего дома в квадратных футах
Строительство
Цена за квадратный фут
700 (по нашей области) 1500 (Рабочая зона)
1 Чертеж всех типов 1% 10 500
2 Земляные работы в обычном грунте и бетоне 5% 52 500
3 Фонд 6% 63 000
4 Конструкция до цоколя 6% 63 000
5 Надстройка в кирпичной кладке 25% 262 500
6 Кровля, включая гидроизоляцию 12% 126 000
7 Пол 6% 63 000
8 Работа по дереву i. е. Столярные изделия, двери и окна 13% 136 500
9 Внутренняя отделка 6% 63 000
10 Внешняя отделка 5% 52 500
11 Водоснабжение 5% 52 500
12 Сантехнические работы 5% 52 500
13 Электрификация 5% 52 500
Итого 100% 1 050 000 вон

Ruf Калькулятор стоимости строительства дома Лист Excel – Скачать

Видеоруководство для лучшего понимания:



Также прочтите: Разница между ценой за тысячу показов и PERT/PERT по сравнению с ценой за тысячу показов | Что такое CPM и PERT

Окончательный расчет

В этом методе использовались два основных расчета, требующих первого уровня таких предметов, как фундамент, RCC, и второго количества в Unite.

Курс предмета совпадает с его именем, курс предмета, и завершение курса предмета методом анализа ставок

Для этого метода требуются некоторые чертежи, такие как архитектура (план, фасад, разрез, кладка, детальный чертеж), структура (фундамент, колонна, плита, балка и т. д.), MEP (механические, электрические, водопроводные) и т. д.

В этом методе по чертежу найти количество для другого вида работ согласно ниже

1. Земляные работы

2. Фундамент

3.Обратная засыпка

4. Плинтус

5. Антитермит

6. Защита цоколя

7. Колонна

8. Отливка плит

9. Кладка кирпичная

10. Внутренняя и внешняя штукатурка

11. Сантехника

12. Электрооборудование

13. Напольное покрытие

14. Дверь и окно

15.Внутренняя и внешняя краска

16. Очистка

17. Арматурная сталь

В этой находке количество требуемых материалов, таких как Фундамент. Один фундамент Сколько требуется деталей, таких как арматура, опалубка, цемент, заполнитель, песок, вода и т. д.

В этом расчете предлагается расчет всего количества товара.

Также читайте, Нормативный анализ кирпичной кладки

Как найти стоимость строительства, как показано ниже на листе

Старший№ Строительство зданий Блок Тариф Кол-во Сумма
1 Раскопки  Сперма  151,00  105,96  15 999,96
2 Фундамент  Сперма  4 623,00  1,88  88 946,52
3 Обратная засыпка  Сперма 125. 00  88,40  11 050,50
4 Балка цоколя  Сперма  4 819,00  3,89  18 745,91
5 Средство от термитов кв.м.  69,00  93,16  6 428,04
6 Защита цоколя кв.м.  410,00  24,53  10 057,30
7 Столбец  Сперма 4 944.00  0,76 3 757,44
8 Плита  Сперма  5 106,00  9,89  50 498,34
9 Кирпичная кладка кв.м.  1 150,00  13.06  15 019,00
10,1 Наружная штукатурка кв.м.  395,00  310,08  122 481,60
10.2 Внутренняя гладкая цементная штукатурка кв. м.  230,00  68.04  15 649,20
11 Сантехника Рмт  200,00  465,80  93 160,00
12 Электрика Рмт  210,00  465,80  97 818,00
13 Пол кв.м. 1 413.00  56,96  80 484,48
14,1 Дверь кв.м.  5 990,00  12.10  72 493,38
14,2 Окно кв.м.  590,00  61,60  36 344,00
15,1 Пластиковая эмульсионная краска кв.м.  214,00  174,03  37 242,42
15.2 Краска Apex кв.м.  128,00  451,19  57 751,68
16 Очистка кв. м.  100,00  93,16  9 316,00
17 Арматурная сталь М.Т.  56 753,00  4,85  274 968,29
Общая сумма  1 118 212.05

Таблица Excel с окончательной стоимостью строительства – скачать



Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение –

Что такое BoQ | BoQ Значение | Преимущества BoQ | Что такое БОМ

Что такое анализ скорости | Нормативный анализ земляных работ, кирпича, бетона и штукатурки

Что такое строительный подряд | Типы инженерных контрактов | Контракт с процентной ставкой

Смета строительных работ | Метод центральной линии | Длинная и короткая стена или наружу и внутрь по методу

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
