Как рассчитать каркасное сооружение
Каркасные дома — это очень перспективное в наши дни направление малоэтажного строительства. Плюсы каркасного дома — это хорошие эксплуатационные качества, дешевизна, ремонтопригодность и простота. Для постройки такого дома денег расходуется на 20-25% меньше, чем для возведения кирпичного аналога.

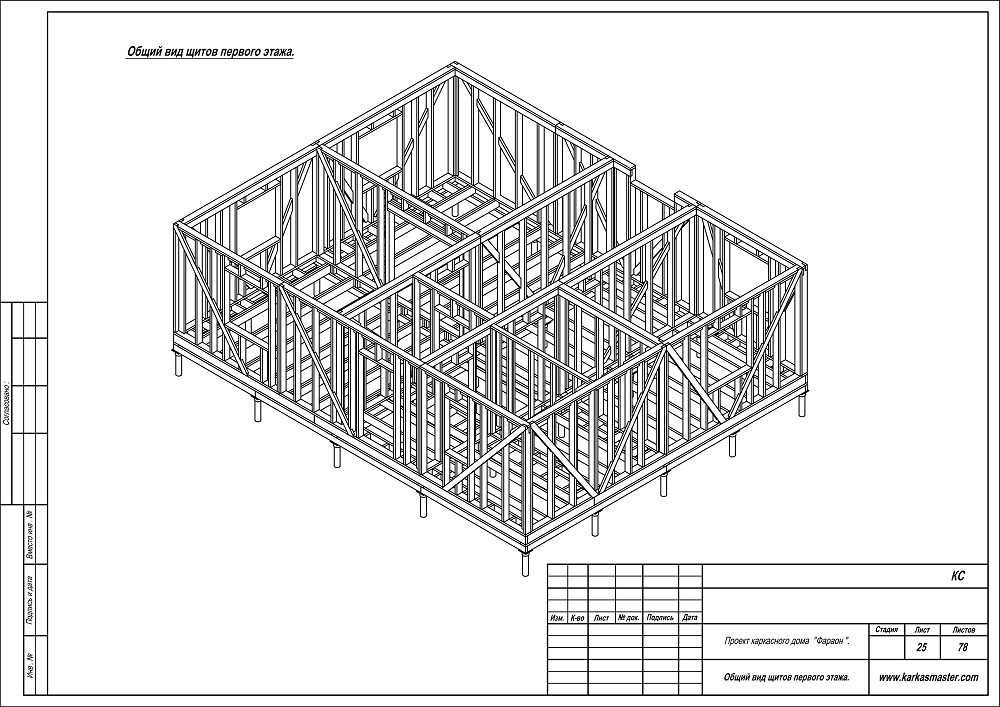

Конструкция каркасного дома.
Материалы для строительства
Строительство каркасного дома должно начинаться с расчета.
Без него возможен перерасход строительных материалов и денежных средств на возведение объекта. Для строительства каркасного дома понадобятся пиломатериалы:
Для каркасного дома потребуются обрезные доски и брусья различных размеров.
- доска обрезная 100х50 мм;
- доска обрезная толщиной 20 мм;
- доска шпунтованная толщиной 25 мм;
- брус 100х150 мм для выполнения нижней перевязки;
- брус 100х100 мм для верхней перевязки;
- брус 100х80 мм для сооружения балок перекрытия.
Нужны будут также материалы для ветрозащиты, гидрозащиты, парозащиты, теплозащиты, кровельные и отделочные материалы. Стоимость их зависит от качества, состава компонентов и от других причин. Сэкономить можно на использовании в качестве кровли асбоцементного шифера вместо сравнительно дорогой металлочерепицы. Использование собственного труда вместо наемной бригады тоже дает существенную экономию на всех этапах строительства. Все эти факторы необходимо заранее включить в свои расчеты.
Вернуться к оглавлению
Расчет каркасного сооружения
Расчет сопротивления теплопередаче ограждающих конструкций каркасного дома.
Для примера выполнения расчета за основу можно взять каркасный дом размерами 9х11х3 метра. В нем будет установлена дверь размером 0,9х2,2 м и пять окон 1,5х1,2 м. Окна займут площадь 1,5х1,2х5=9 м². Дверь — 0,9х2,2=1,76 м².
Короткая стена будет площадью 9х3=27 м². Длинная — 11х3=33 м². Общая их площадь составит 27х2+33х2=120 м². Если вычесть площадь оконных и дверного проемов, останется 120-10,76=109,24 м².
Зная эти цифры расчета и площадь каждой из досок, нетрудно рассчитать количество досок на обшивку каркаса дома. Аналогично производится расчет любого другого обшивочного материала.
При возведении каркаса дома можно применять различные варианты его исполнения. Лучше воспользоваться для этого выполненным заранее проектом. Обычно расчет каркасного дома делают в том порядке, в каком будет возводиться здание. Сначала рассчитываются количество и стоимость работ по возведению фундамента, затем идет перекрытие 1 этажа, возведение каркаса дома, монтаж крыши и обшивка здания теплоизоляционным материалом. Именно такая последовательность присуща строительству с применением скандинавской технологии.
Вернуться к оглавлению
Расчет фундамента
Схема фундамента каркасного дома.
Расчет расходов на обустройство фундамента не очень сложен. Ведь для его сооружения используются чаще всего типовые материалы. Принцип сводится к тому, что определяются объем фундамента и стоимость бетона или кирпича, приплюсовываются количество и стоимость материалов для гидроизоляции.
Некоторые застройщики сооружают свайный фундамент под каркасный дом. Для расчета свайного поля фундамента нужно помнить, что:
- винтовые сваи диаметром 57 мм предназначены для легких заборов;
- 76 мм — для более тяжелых заборов и легких построек;
- 89 мм — для тяжелых заборов и каркасных домов;
- 108 мм — для двухэтажных домов из бруса и бревен.
Длина сваи выбирается в зависимости от плотности грунта, от перепадов высот. Рассчитать длину сваи можно так: выкопать на участке под строительство углубление в 0,5 м. Если под слоем почвы находится песок или глина — это признак благоприятного грунта для установки свай длиной 2,5 метра. Для подсчета количества свай придерживаются принципа: для каркасного дома расстояние между отдельными сваями должно быть не менее 3 м. На плане нужно отметить места угловых и промежуточных свай и подсчитать их количество.
Вернуться к оглавлению
Расчет изоляционных материалов
Схема изоляции каркасного дома.
Для каркасного дома используется сухой брус, обработанный антисептиком на глубину 10 мм. Если выполнять пропитку своими руками, то стоимость ее тоже включается в сумму общих расходов. Сам брус лучше выбирать хвойных пород. Перед укладкой брусьев нижнего ряда обвязки каркаса необходимо верхнюю плоскость фундамента отделить от древесины слоем рубероида. Для примера: при длине каждой стороны фундамента 6 м нужно 24 м рулонного изолятора. При длине рулона 15 м достаточно 2 рулона.
Для подсчета листовых и пленочных материалов нужно знать площадь укрываемой ими поверхности. Например, для утепления пола используется рулонный минеральный мат. Его толщина 150 мм. Для дома 6х6 м площадь пола составит 36 м². Для двухэтажного пола количество утеплителя удваивается.
Для утепления стен используется теплоизоляционный материал в плитах. Это может быть минеральная или стекловолоконная вата, пенопласт и другие материалы. Зная площадь стен и плит утеплителя, нетрудно рассчитать их количество.
Специалисты рекомендуют вместо слоя с 150 мм толщиной использовать 3 слоя по 50 мм. Такой слоеный пирог имеет дополнительные воздушные прослойки и удерживает тепло более эффективно. При подсчетах это надо учитывать.
С обеих сторон слой утеплителя защищается изоляционной пленкой. Общая площадь защитной пленки будет равна 144 м. Следует учесть, что пароизоляционная пленка укладывается таким образом, чтобы предотвратить проникновение влаги внутрь утеплителя.
Вернуться к оглавлению
Расчет стоек каркаса
Схема стоек каркаса.
Вертикальные стойки устанавливаются с шагом в 50 см. При общей длине стен 24 м требуется 48 стоек, плюс по две стойки на каждый оконный и дверной проем. В итоге получается 58 штук. При высоте стен дома 2,5 м можно использовать доски 100х50 мм. Для каркаса двухэтажного здания нужны брусья от 100х150 мм до 100х200 мм. Для придания конструкции дополнительной жесткости применяются диагональные укосины из доски 100х50 мм. Длина каждой укосины — 1 м.
Получается 58 погонных метров материала. Стоит иметь запас всех материалов около 10% от требуемого количества.
Но это общая схема расчета стоек. Иногда приходится учитывать некоторые характерные моменты, касающиеся промежуточных стоек. Сечение этих элементов конструкции должно соизмеряться с размерами теплоизоляционного и отделочного материала. Например, можно немного изменить расстояние между стойками, чтобы удобнее стыковать листы гипсокартона для внутренней отделки.
Альтернативой стандартной конструкции каркаса может стать двутавр, который недавно появился на рынке строительных материалов. Двутавр выполнен из дерева. Он служит ячейкой для размещения теплоизолятора. Это 2 бруса, они соединены перемычкой из плиты OSB. Она может иметь разные размеры и подбираться в соответствии с толщиной слоя теплоизоляционного материала. При этом значительно улучшается качество конструкции каркасного сооружения.
Схема стропильной системы.
В качестве теплоизоляционного материала используются 2 вида утеплителя — жесткие и мягкие.
Жесткие — это пенополистирол и экструдированный полистирол. Мягкие — базальтовая вата и стекловолокно. Каждый утеплитель имеет достоинства и недостатки. Маты из минеральной ваты имеют очень длительный срок службы. Этот материал обладает высокой стойкостью к химическому и биологическому воздействию, он отличается экологической чистотой и устойчивостью к деформациям. Стекловата имеет более низкие показатели. Но не стоит останавливаться на плюсах и минусах.
Вернуться к оглавлению
Расчет стропильной системы и кровли
Стропильную систему рассчитывают с учетом выступа кровли на 0,5 м за стены каркасного дома. На продольных стенах крепятся горизонтальные балки — мауэрлат. Для них требуется 6х2=12 пог. м бруса сечением 100х150 мм. Если угол кровли составляет 45°, то длина стропил равна 5 м. При их установке через 50 см требуется 13 штук на каждый скат. Всего 26 стропил. Они соединяются с опорными балками из доски 100х50 мм длиной 1 м. Этих балок должно быть 26.
Другие концы каждой балки крепятся на лагах перекрытия.
Связующие стропила из доски 100х50 мм имеют длину 1,5 м. Они стягивают смыкающиеся в коньке основные стропила, образуя жесткий каркас. Их количество — 13 штук. Для дополнительного укрепления стропильной конструкции используются диагональные укосины. Устанавливаются они на все стропила по 1 штуке. Всего 26 укосин. Материал — доска 100х50 мм. Длина — 1,1 м. Всего для их изготовления нужно 28,6 метров доски. Сверху на стропила укладывается связывающая коньковая балка из доски толщиной 50, шириной 100 мм, длиной 6 м.
Схема кровельного пирога каркасного дома.
На изготовление обрешетки под кровлю используется доска шириной 150, толщиной 25 мм, длиной 7 м. Доски укладываются поперек стропил с выступом по 50 см с каждой стороны дома. Между досками остается зазор в 5 см. В итоге получается 50 досок. При использовании мягкой кровли доски обрешетки укладываются без зазора, поэтому их количество увеличится.
На обрешетку укладывается слой гидроизоляционного материала. Это может быть гидростеклоизол, мембранная пленка и другие рулонные материалы.
Общая площадь покрытия — 5х7х2=70 м². (5 — длина стропил, 7 — длина обрешетки, 2 — количество скатов). К этому количеству следует приплюсовать 10% на нахлесты. Получается 77 м² пленки. Утепление кровли не производится. Кровельный материал должен иметь такую же суммарную площадь.
Для обустройства фронтона устанавливаются вертикальные стойки с шагом 0,5 м. Общее их количество рассчитывается с учетом оконных проемов. Стойки имеют разную высоту: 2 штуки на каждый фронтон по 0,5 м, 2 штуки по 1 м, 2 штуки по 1,5 м, 2 штуки по 2 м, 2 штуки по 2,5 м, 1 штука высотой 3 м минус 1,2 м (высота окна). На 2 фронтона нужно 33,6 м. На нижнюю и верхнюю поперечные балки требуется 2х4 м и 2х1,6 м. Всего — 11,2 м.
Фронтоны обшиваются только с внешней стороны. Площадь фронтона равна площади прямоугольного треугольника высотой 3 м и основанием 6 м. Общая площадь фронтонов равна 18 м². Из них нужно вычесть площадь оконных проемов — 1,68х2 м — и прибавить 10% на обрезки. В итоге получается 16,1 м².
Столько нужно досок 150х25 мм для обшивки фронтонов.
Перед обшивкой каркасы фронтонов обтягиваются пергамином для обеспечения ветрозащиты и гидроизоляции. Площадь пергамина с учетом сделанных нахлестов равна 16,1 м².
Зная стоимость каждого строительного материала, можно подсчитать затраты на его приобретение. К этим затратам нужно прибавить стоимость услуг тех компаний, которые доставят материалы к месту возведения дома, затраты на подведение электричества, воды, на обустройство канализации и буровые работы. После выполнения всех расчетов можно приступать к строительству каркасного дома.
Расчет стены каркасного дома | Блог строительной компании RNR
- Каркасные дома: из чего делают стены
- Строительство стен: этапы работы
- Расчет каркасных стен деревянных домов
- Пример расчета стен каркасного дома
Главная технологическая «изюминка» каркасного домостроения – каркас дома, обладающий надежностью, устойчивостью и дающий возможность быстро собрать стены и кровлю.
Не менее важной «изюминкой» каркасной технологии являются стены, обеспечивающие тепло и комфортное проживание в доме. Именно из-за того, как устроена стена каркасного дома и возникает высокая энергоэффективность каркасного дома.
Каркасные дома: из чего делают стены
Из чего сделать стены в каркасном доме решает заказчик, а проектировщики предлагают ему материалы и конструкцию пирога стены под задачи заказчика. Стена каркасного дома представляет собой многослойный пирог из строительных материалов.
Если каркас собирается на строительной площадке, то шаг стоек каркаса равен ширине утеплителя, который размещается плотно между стойками. Пирог стены в этом случае практически не имеет стыков минераловатных плит, что обеспечивает герметичность пирога стены. Пирог с наружной стороны стены защищен плитой из ОСП-3, на которую закрепляют ветрозащитную и влагозащитную пленку. Плита ОСП усиливает жесткость каркаса. Стойки каркаса изготавливают из высушенной древесины, что практически исключает усадку дома.
С внутренней стороны в некоторых вариантах пирога также обшивают каркас ОСП-3, меньшей толщины, чем снаружи. Толщина ОСП для стен каркасного дома варьируется в размерах 9-18 мм. Но в любом случае утеплитель изолируется парозащитной пленкой. Толщина утеплительного слоя зависит от задачи утепления дома. Летние
Стойки каркаса дома не должны оставаться без тепловой защиты. Дерево является проводником тепла и через стойки проходят мостики холода, если они не изолированы от внешней среды.
Одновременно с внешней стороны устраивают вентиляционный зазор между внешним отделочным материалом и ветрозащитной пленкой. В этот зазор выводят точку росы, путем регулирования толщины утеплителя в стене.
Толщина утеплителя в идеальном варианте должна быть равна ширине стойки каркаса. Лучший утеплитель для каркасного дома – жесткая плита из минеральной или базальтовой ваты. Такой утеплитель удобен по технологическим параметрам, его просто монтировать, а также он более устойчив к воздействию влаги и со временем не оседает в стене, как это происходит с минеральной ватой.
Для средней полосы России толщина утеплителя достаточна, если соответствует толщине бруса каркаса в 150 мм. В более суровых условиях при сохранении сечения бруса 150 х 150 мм устройство стены усиливается рядом дополнительных стоек и дополнительным слоем утеплителя в них.
Толщина стен достигает 200-250 мм с учетом толщины ОСБ для стен каркасного дома и наружной обшивки дома. В качестве наружной отделки дома используют материал по желанию заказчика: сайдинг, вагонку, кирпич, искусственный или натуральный камень, блок-хаус и другие материалы.
С точки зрения сопротивления теплопередачи не принципиально, какой толщины ОСБ на стены каркасного дома. Это важно с позиции усиления каркаса дома, его жесткости и надежности. Поэтому применяют плиты той толщины, которая в большей мере усиливает каркас, а для этого достаточно плиты толщиной 14 мм.
Строительство стен: этапы работы
В канадской технологии возведения каркасных домов стены возводятся на платформе чернового пола. На участок поставляется домокомплект из подготовленных в соответствии с проектом строительных материалов или крупноразмерных панелей. Рамочные конструкции стен устанавливаются на обвязку фундамента и крепятся анкерными болтами. Если конструкция не обшита на заводе ОСП, то это выполняют на стройплощадке.
В классическом варианте возведения каркасных домов после установки стен возводят кровлю, но это не обязательно. Достаточно сделать обвязку для чердачного перекрытия, чтобы зафиксировать жесткий каркас дома.
Стены заполняются утеплителем и закрываются пароизолирующей пленкой. Если дополнительный слой утеплителя располагается изнутри, то вместе с ним прокладывают инженерные коммуникации. После этого производят зашивку стен выбранным материалом, ОСП-3 или гипсокартоном.
Снаружи дома на плиты ОСП крепится гидроветрозащитная мембрана, она препятствует проникновению влаги в стену дома и пропускает наружу пар. Пароизоляционная пленка не пропускает пар из дома в стену. Этими защитными пленками достигается высокая степень изоляции и сохранность утеплителя и деревянных конструкций внутри стены от влаги. Для пароизоляции стены могут использоваться обычная полиэтиленовая пленка или специальные пароизоляционные пленки.
Расчет каркасных стен деревянных домов
Главным показателем при расчете стен каркасного дома является показатель сопротивления теплопередачи – Rp. Этот показатель отражен в СНиП и для каждого региона рассчитывается исходя из средних температурных значений в холодное время года.
| Город | Необходимое сопротивление теплопередаче по новому СНИП, м2·°C/Вт |
| Москва | 3,28 |
| Краснодар | 2,44 |
| Сочи | 1,79 |
| Ростов-на-Дону | 2,75 |
| Санкт-Петербург | 3,23 |
| Красноярск | 4,84 |
| Магадан | 4,33 |
Формула расчета проста: Rp = толщина материала стены в метрах / коэффициент теплопроводности материала Вт/(м·°C).
Для многослойного пирога стены определяют этот коэффициент для каждого материала и суммируют все показатели.
Теплопроводность материалов можно найти у их производителей. Например, для минеральной ваты каменной, плотностью 140-175 кг/м3 она равна 0,043. Мы даем ссылку на таблицу теплопроводности строительных материалов.
Пример расчета стен каркасного дома
В многослойном пироге стены каркасного дома при расчете стены можно пренебречь показателями теплопроводности большинства его компонентов из-за малой толщины материала (пленки) и большой разницы коэффициентов теплопередачи утеплителя и ограждающих элементов стены. По сути, главным образом на толщину стены каркасного дома влияет толщина утеплителя, остальные элементы пирога принимаются как данные.
Для Московской области толщина стены каркасного дома определяется следующим образом:
Rp = Искомая толщина стены / коэффициент теплопроводности материала
Материал, например, минеральная вата каменная плотностью 140-175 кг/м3 – 0,043.
Тогда:
3,28 = Искомая толщина стены / 0,043.
Искомая толщина стены = 3,28 * 0,043 = 0,141 м.
Толщина утеплителя должна быть кратной толщине поступающей в продажу 50 мм, тогда толщину утеплителя округляем до кратной и определяем ее величину в 15 см. К этой величине добавляем толщину ограждающих конструкций, ОСП, гипсокартона, толщину отделки стены.
Не зацикливайтесь на стоимости квадратного фута при строительстве дома
Стоимость квадратного фута… Покупателю жилья на стадии планирования может показаться заманчивым расчет, который вы можете запросить у застройщика.
Да, на бумаге вы получаете красивую, аккуратную сводку постатейных затрат вашего будущего дома в одной удобоваримой цифре.
Жаль, что не все так просто. (Никогда.)
Давайте проясним: стоимость квадратного фута — ужасный способ точного измерения затрат, связанных со строительством нового дома .
Любое непонимание того, как он рассчитывается и используется, может привести к дорогостоящему принятию решений.
Конечно, стоимость квадратного фута имеет место быть, но нам необходимо честно обсудить ее недостатки в качестве предиктора стоимости.
‘ Истинная стоимость квадратного фута ’ не может быть правильно рассчитана, пока ваш строитель не определит абсолютно все затраты, связанные с вашим строительством, включая планы, строительные материалы, стоимость рабочей силы, предложения от субподрядчиков, подготовку участка, внутреннюю отделку и т. д.
По этой причине ‘ истинная стоимость квадратного фута ’ обычно не будет доступна до тех пор, пока не будет составлена официальная смета .
Итак, когда ваша смета завершена, что входит в расчет окончательной стоимости квадратного фута?
Расчет стоимости квадратного фута
Было бы сложно (и, возможно, более запутанно) описать все способы, которыми строители рассчитывают стоимость квадратного фута.
В Reinbrecht Homes мы следуем отраслевому стандарту расчета стоимости квадратного фута:
Общая стоимость дома ➗ Жилая площадь* дома
эти предметы включены в общую стоимость.
Просто повторю : без всякой важной информации стоимость квадратного фута вообще перестает быть полезной; особенно если учесть, что у строителей могут быть разные взгляды на эти затраты.
Как стоимость квадратного фута может вводить в заблуждение?
Если вы пытаетесь использовать стоимость квадратного фута как средство сравнения оценок между строителями, вы можете сравнивать яблоки с апельсинами.
Вы можете подумать, что получаете более выгодную сделку, но на самом деле это не так. Ясность имеет решающее значение при расшифровке стоимости за квадратный фут.
Например, :
Мы можем построить дом площадью 2000 квадратных футов с верандой площадью 100 квадратных футов и стандартный гараж .
Или мы можем построить дом площадью 2000 квадратных футов с крыльцом площадью 800 квадратных футов и гаражом на ТРИ машины . И хотя они оба имеют площадь 2000 квадратных метров, стоимость второго будет намного выше в расчете на квадратный фут.
Это также относится к отделке :
Мы можем построить дом площадью 2000 квадратных футов со стандартной отделкой и еще один дом площадью 2000 квадратных футов с отделки высокого класса , и между ними может быть разница в 40 долларов за квадратный фут.
Прежде чем использовать эту информацию для принятия каких-либо решений, узнайте у своего застройщика, как он рассчитывает стоимость квадратного фута. Помните, что стоимость за квадратный фут полезна только тогда, когда вы знаете все, что входит в стоимость застройщика . Обязательно учтите все расходы, связанные с тем, как вы хотите, чтобы ваш дом был закончен , а не просто построен.
Когда цена за квадратный фут действительно полезна?
Когда это полезно? Почти никогда.
Конечно, мы понимаем, что прогнозирование стоимости важно для всех, кто находится на этапах планирования строительства нового дома, поэтому заманчиво полагаться на такие показатели, как стоимость квадратного фута.
Но это ненадежный костыль.
Именно потому, что в сфере жилищного строительства не существует официального стандарта того, что составляет «квадратный фут».
Вместо этого мы предлагаем, чтобы если вы абсолютно обязаны использовать стоимость квадратного фута в процессе принятия решений, то используйте ее в качестве 0009 свободная колея для приблизительной окончательной стоимости .
И если вы хотите использовать оценки стоимости квадратного фута для сравнения строителей жилья, вы должны быть абсолютно уверены, что у вас есть точное сравнение между двумя строителями .
Вы не хотите принимать важные финансовые решения, сравнивая « яблок с апельсинами » или используя противоречивую информацию.
Дело в том, что не все строители домов используют стоимость за квадратный фут для внутреннего использования. Это число создано для вашей выгоды, а не для нас.
Вам необходимо уточнить, как ваш застройщик рассчитывает стоимость квадратного фута. Как только вы это сделаете, вам все равно захочется подробно поговорить о стоимости строительства.
Каждый застройщик немного отличается, но мы всегда садимся вместе с нашими клиентами и подробно описываем расходы, связанные с их проектом или строительством – авансом . Мы даем твердую цену, которая не изменится, если они этого не захотят.
Загрузите наше руководство по дому, чтобы узнать обо всех функциях, которые входят в стандартную комплектацию полуиндивидуального дома.
Строительство небольшой хижины — Стоимость материалов / Спецификация
Форум хижины
Сколько стоит построить небольшую хижину?
Это часто задаваемый вопрос.
Ответ зависит от многих факторов:
- Размер кабины
- Выбор фундамента кабины
- Выбор типа конструкции кабины
- Выбор строительных материалов
- Расстояние между кадрами (например, 16 дюймов против 24 дюймов)
- Варианты внутренней отделки (если есть)
- Стоимость доставки строительных материалов (Некоторые поставщики строительных материалов доставят бесплатно на разумное расстояние и/или если ваш заказ достаточно большой.)
Я подсчитал, что стоимость постройки моей маленькой хижины составит около 1300 долларов.
Позже пристроил флигель и веранду/беседку, планирую построить сарай и другие постройки. Это отдельные, дискреционные пункты, не включенные в мою первоначальную оценку.
Ниже приведена сводная сметная таблица стоимости строительства небольших коттеджей в размере (по состоянию на 2006 год).
Очевидно, что количество материалов и цены являются приблизительными. Ваш, скорее всего, будет отличаться.
Стоимость материалов кабины в этой таблице рассчитывается с использованием следующих основных допущений:
- Размер кабины 8×12 футов
- Расстояние между рамами кабины 24 дюйма
- Фундамент из бетонных блоков
- Панельная панель SmartSide
- Кровля из битумной черепицы
- Декоративные панели для внутренней отделки
- Двери и окна, бывшие в употреблении
- Покупка мелкого строительного инструмента (молоток, пила, плоскогубцы и т.д.) не включена (Они у вас уже есть, верно? 😉 )
