Расчет стены каркасного дома | Блог строительной компании RNR
- Каркасные дома: из чего делают стены
- Строительство стен: этапы работы
- Расчет каркасных стен деревянных домов
- Пример расчета стен каркасного дома
Главная технологическая «изюминка» каркасного домостроения – каркас дома, обладающий надежностью, устойчивостью и дающий возможность быстро собрать стены и кровлю. Не менее важной «изюминкой» каркасной технологии являются стены, обеспечивающие тепло и комфортное проживание в доме. Именно из-за того, как устроена стена каркасного дома и возникает высокая энергоэффективность каркасного дома.

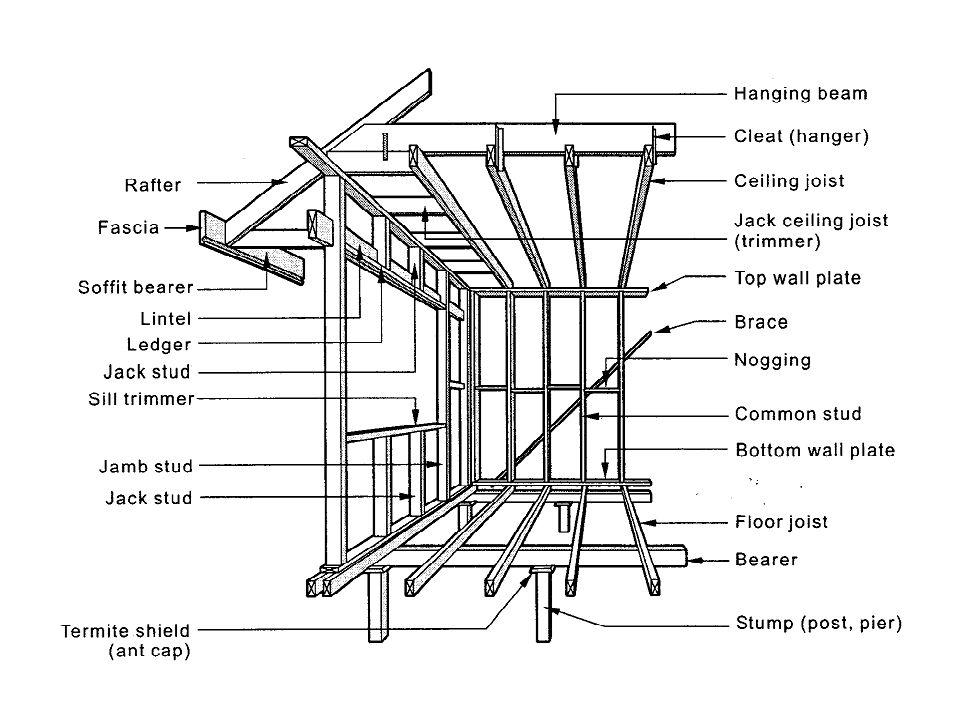

Каркасные дома: из чего делают стены

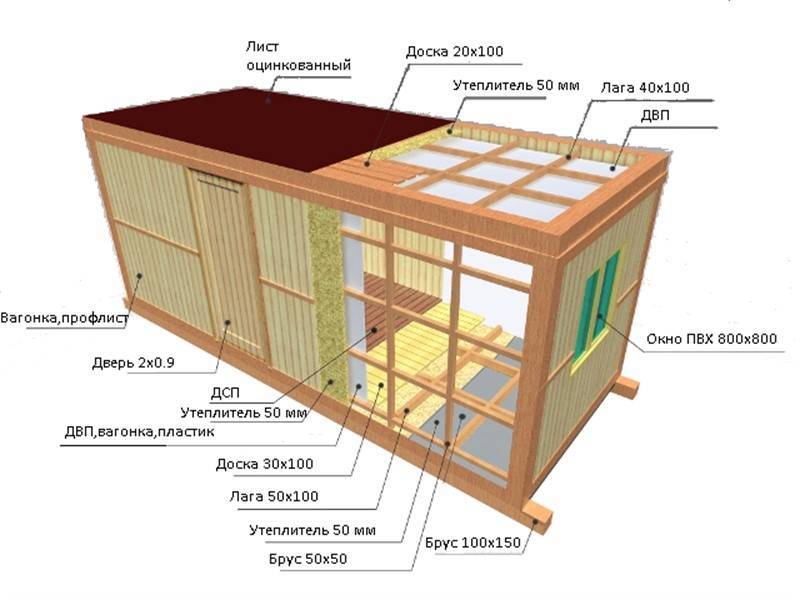

Из чего сделать стены в каркасном доме решает заказчик, а проектировщики предлагают ему материалы и конструкцию пирога стены под задачи заказчика. Стена каркасного дома представляет собой многослойный пирог из строительных материалов.
Если каркас собирается на строительной площадке, то шаг стоек каркаса равен ширине утеплителя, который размещается плотно между стойками. Пирог стены в этом случае практически не имеет стыков минераловатных плит, что обеспечивает герметичность пирога стены. Пирог с наружной стороны стены защищен плитой из ОСП-3, на которую закрепляют ветрозащитную и влагозащитную пленку. Плита ОСП усиливает жесткость каркаса. Стойки каркаса изготавливают из высушенной древесины, что практически исключает усадку дома. Брус естественной влажности при высыхании может деформироваться и нарушить конструкцию каркаса.
С внутренней стороны в некоторых вариантах пирога также обшивают каркас ОСП-3, меньшей толщины, чем снаружи. Толщина ОСП для стен каркасного дома варьируется в размерах 9-18 мм. Но в любом случае утеплитель изолируется парозащитной пленкой. Толщина утеплительного слоя зависит от задачи утепления дома. Летние Толщина утеплителя в них невелика, так как нет необходимости постоянно защищать жильцов дома от зимних морозов. Кроме этого, в летних домах не проводят расчетов точки росы, так как перепады температур снаружи и внутри дома в летний период невелики и конденсат внутри стен не образуется.
Стойки каркаса дома не должны оставаться без тепловой защиты. Дерево является проводником тепла и через стойки проходят мостики холода, если они не изолированы от внешней среды. Поэтому часто внешнюю сторону стены каркасного дома снабжают дополнительной теплоизоляцией, закрывая непосредственный выход деревянных стоек каркаса на улицу.
Одновременно с внешней стороны устраивают вентиляционный зазор между внешним отделочным материалом и ветрозащитной пленкой. В этот зазор выводят точку росы, путем регулирования толщины утеплителя в стене.
Толщина утеплителя в идеальном варианте должна быть равна ширине стойки каркаса. Лучший утеплитель для каркасного дома – жесткая плита из минеральной или базальтовой ваты.
Для средней полосы России толщина утеплителя достаточна, если соответствует толщине бруса каркаса в 150 мм. В более суровых условиях при сохранении сечения бруса 150 х 150 мм устройство стены усиливается рядом дополнительных стоек и дополнительным слоем утеплителя в них.
Толщина стен достигает 200-250 мм с учетом толщины ОСБ для стен каркасного дома и наружной обшивки дома. В качестве наружной отделки дома используют материал по желанию заказчика: сайдинг, вагонку, кирпич, искусственный или натуральный камень, блок-хаус и другие материалы.
С точки зрения сопротивления теплопередачи не принципиально, какой толщины ОСБ на стены каркасного дома. Это важно с позиции усиления каркаса дома, его жесткости и надежности. Поэтому применяют плиты той толщины, которая в большей мере усиливает каркас, а для этого достаточно плиты толщиной 14 мм.
Строительство стен: этапы работы
В канадской технологии возведения каркасных домов стены возводятся на платформе чернового пола. На участок поставляется домокомплект из подготовленных в соответствии с проектом строительных материалов или крупноразмерных панелей. Рамочные конструкции стен устанавливаются на обвязку фундамента и крепятся анкерными болтами. Если конструкция не обшита на заводе ОСП, то это выполняют на стройплощадке. Предпочтительно обшивать каркас снаружи, тогда остальная работа будет производиться внутри помещения.
В классическом варианте возведения каркасных домов после установки стен возводят кровлю, но это не обязательно. Достаточно сделать обвязку для чердачного перекрытия, чтобы зафиксировать жесткий каркас дома.
Стены заполняются утеплителем и закрываются пароизолирующей пленкой. Если дополнительный слой утеплителя располагается изнутри, то вместе с ним прокладывают инженерные коммуникации. После этого производят зашивку стен выбранным материалом, ОСП-3 или гипсокартоном.
Снаружи дома на плиты ОСП крепится гидроветрозащитная мембрана, она препятствует проникновению влаги в стену дома и пропускает наружу пар. Пароизоляционная пленка не пропускает пар из дома в стену. Этими защитными пленками достигается высокая степень изоляции и сохранность утеплителя и деревянных конструкций внутри стены от влаги. Для пароизоляции стены могут использоваться обычная полиэтиленовая пленка или специальные пароизоляционные пленки. Последние гораздо лучше выполняют функцию пароизоляции. Важно правильно монтировать пленки на стену дома, от этого зависит, будет ли служить долго утеплитель в стене.
Расчет каркасных стен деревянных домов
Главным показателем при расчете стен каркасного дома является показатель сопротивления теплопередачи – Rp. Этот показатель отражен в СНиП и для каждого региона рассчитывается исходя из средних температурных значений в холодное время года.
Город | |
Москва | 3,28 |
Краснодар | 2,44 |
Сочи | 1,79 |
Ростов-на-Дону | 2,75 |
Санкт-Петербург | 3,23 |
Красноярск | 4,84 |
Магадан | 4,33 |
Формула расчета проста: Rp = толщина материала стены в метрах / коэффициент теплопроводности материала Вт/(м·°C).
Для многослойного пирога стены определяют этот коэффициент для каждого материала и суммируют все показатели.
Теплопроводность материалов можно найти у их производителей. Например, для минеральной ваты каменной, плотностью 140-175 кг/м3 она равна 0,043. Мы даем ссылку на таблицу теплопроводности строительных материалов.
Пример расчета стен каркасного дома
В многослойном пироге стены каркасного дома при расчете стены можно пренебречь показателями теплопроводности большинства его компонентов из-за малой толщины материала (пленки) и большой разницы коэффициентов теплопередачи утеплителя и ограждающих элементов стены. По сути, главным образом на толщину стены каркасного дома влияет толщина утеплителя, остальные элементы пирога принимаются как данные.
Для Московской области толщина стены каркасного дома определяется следующим образом:
Rp = Искомая толщина стены / коэффициент теплопроводности материала
Материал, например, минеральная вата каменная плотностью 140-175 кг/м3 – 0,043.
Тогда:
3,28 = Искомая толщина стены / 0,043.
Искомая толщина стены = 3,28 * 0,043 = 0,141 м.
Толщина утеплителя должна быть кратной толщине поступающей в продажу 50 мм, тогда толщину утеплителя округляем до кратной и определяем ее величину в 15 см. К этой величине добавляем толщину ограждающих конструкций, ОСП, гипсокартона, толщину отделки стены.

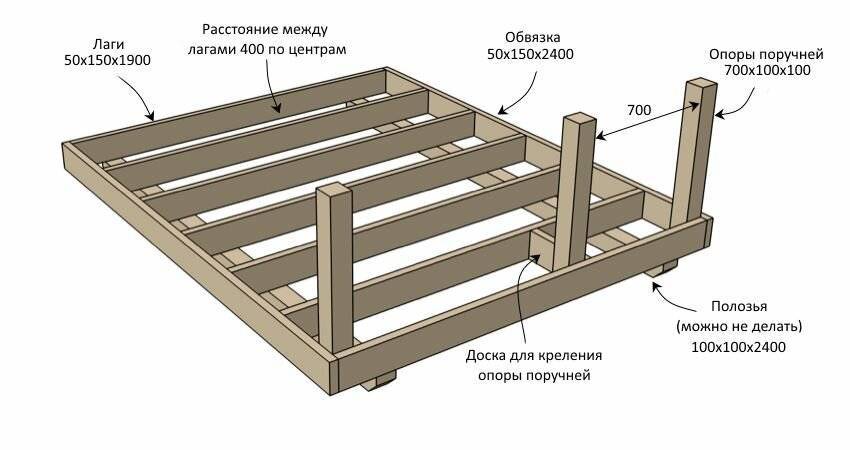

Шаг стоек каркасного дома: теория и практика
Основа стен любого каркасного дома – несущие стойки. Чаще всего они выполняются из строганой доски (бруса) естественной влажности сечением, как минимум, 40×100 мм, и устанавливаются вертикально по линии стен с шагом в 600 мм.
Почему именно такое расстояние? Это расстояние между краями стоек, или их центрами? Какие факторы влияют на расчет шага стоек, и можно ли изменять указанное значение в большую или меньшую сторону? В данном материале вы найдете обоснованные ответы на все поставленные вопросы, с теоретическими пояснениями и примерами из практического опыта.
Какие факторы влияют на расчет шага стоек каркасного дома?
Основных факторов, оказывающих влияние на расчет шага стоек каркасного дома, можно выделить всего 4:
- Несущая способность каркаса.
- Ширина плитного утеплителя.
- Размеры листов OSB для обшивки каркаса снаружи.
- Размеры листов гипсокартона для обшивки каркаса изнутри.
С учетом этих факторов выясним, почему наиболее часто при строительстве частных каркасных домов применяется шаг стоек в 600 мм.
Шаг стоек каркасного дома и несущая способность стен
Каждая стойка стенового каркаса представляет собой вертикально установленную доску, которая воспринимает распределенную нагрузку от верхней обвязки и передает ее нижней, установленной на фундаменте дома. Естественно, способность выдерживать весовую нагрузку у деревянной стойки далеко не безгранична. То есть, при определенной массе каркасного дома стоек должно быть в таком количестве, в каком они все вместе смогут обеспечить необходимую несущую способность с запасом.
Рассмотрим конкретный пример, из которого вышесказанное станет более понятным. Допустим, есть проект каркасного одноэтажного дома с размерами стен 8×8 метров. При использовании традиционных строительных и отделочных материалов масса такой постройки будет составлять примерно 12 т, то есть, 12000 кг (для расчета веса каркасного дома обычно используется специальная узконаправленная программа-калькулятор).
Одна стандартная стойка, изготовленная из строганой доски сечением 40×100 мм, способна нести на себе нагрузку около 300 кг (данные из специальных таблиц). Соответственно, для того чтобы каркас выдержал массу дома в 12000 кг, таких опор должно быть, как минимум, 40 штук (12000/300=40).
Теперь осталось только равномерно распределить их по линии периметра будущих стен дома. Как было указано в условии примера, размеры постройки составляют 8×8 м. То есть, получается, что длина периметра всех несущих стен в сумме составляет 32 м. Чтобы распределить полученные 40 стоек на таком расстоянии, шаг между соседними опорами должен быть в районе 0,8 м или 80 см (32/40=0,8).
Теперь следовало бы отметить, что полученное значение (шаг) – это не конкретное руководство к действию, а всего лишь минимальное расстояние между несущими опорами каркаса конкретного дома. Меньше можно. Больше – нет. Эта цифра в технологии каркасного домостроения является лишь базовой. Точный же шаг стоек каркасного дома определяется с учетом других факторов, перечисленных выше и описанных далее.
Шаг стоек каркасного дома и утеплитель
Утеплитель является единственным материалом в стенах каркасного дома, который влияет на теплоизоляционные свойства жилья. Согласно технологии он располагается между несущими стойками стенового каркаса. А поскольку производители выпускают свои утеплители со стандартизированными размерами, шаг стоек каркасного дома желательно рассчитывать так, чтобы между ними как раз умещался один элемент утеплителя без обрезки и наращивания. В первом случае будут неоправданные отходы, во втором – снижение теплоизоляционных свойств.
По этой причине в большинстве случаев стойки и устанавливаются с вышеуказанным шагом в 600 мм. При этом, данное расстояние должно измеряться не между краями соседних досок, а между их центрами. В итоге расстояние между стойками при их толщине в 40 мм будет получаться 560 мм (от каждой доски отбрасываем половину ее толщины 20 мм). То есть, шаг стоек и расстояние между ними – это абсолютно разные значения, и путать их не следует.
Так почему же шаг 600 мм и расстояние 560 мм? Наиболее часто используемый плитный утеплитель имеет чистую ширину 600-610 мм. В зазор между стойками шириной 560 мм такие плиты будут укладываться без подрезки, и с требуемым для их фиксации уплотнением.
Шаг стоек каркасного дома и отделка
Аналогично технологией предусматриваются отделочные работы, вернее, типовые размеры листовых материалов, которые крепятся непосредственно к несущим стойкам каркаса. В результате получается так, что, обшивая каркас снаружи стандартными листами OSB, и изнутри листовым гипсокартоном, количество отходов сводится к минимуму.
Итог
Шаг стоек каркасного дома рассчитывается, исходя из четырех основных критериев. Во-первых, это суммарная несущая способность каркаса. Во-вторых, ширина плит утеплителя. В-третьих, размеры листов OSB для наружной обшивки. В-четвертых, размеры листового гипсокартона, как основания для внутренней облицовки.
Ознакомьтесь с проектами из нашего каталога, лидерами продаж.
Срок строительства — от 10 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.
Каркасные коттеджи
Все коттеджи
Каркасные дома
Все каркасные дома
Садовые дома
Все садовые дома
У вас уже есть проект? Отправьте нам на бесплатный расчет!
Отправить
Расчет конструкций деревянного каркаса (форум круглого леса и деревянного каркаса на перми)
Джон,
Есть ли у кого-нибудь хороший справочник или ресурс для выяснения того, какие нагрузки могут поддерживать различные установки на основе древесины? Я знаю, что существует множество книг по деревянным каркасам, но до сих пор я не нашел достаточно информации для расчета нагрузки, которую они выдержат.
Стремясь помочь некоторым читателям научиться лучше общаться с PE (лицензированным инженером по конструкциям или инженером по стрессоустойчивости), они обычно не рассчитывают «нагрузки», как в стационарных/рабочих/статических: сейсмических/ветровых/динамических: и т. д.… …Многие люди не понимают разницы между типом нагрузки и типом напряжения… это первый шаг к правильной терминологии. Нагрузки разрабатываются лабораториями, испытаниями, приборами, такими как датчики напряжения/тензометрии.
Код или местное управление по строительству и безопасности (BSO) имеют нагрузки для проектирования. МНОГО уходит на разработку точных нагрузок, если они неверны, расчеты напряжения будут неправильными. В крупных корпорациях есть «инженеры по нагрузке», у которых есть ячейки для нагрузочных испытаний, стендовые испытания или, например, климатические башни для ветровых/снеговых нагрузок и т. д….
Самые большие нагрузки на здания:
Сдвиг – как и стена сдвига (поищите раскосные стены в Международном кодексе (IRC), изучите его, и вы многому научитесь, в сети есть видео.
Сжатие, растяжение, отклонение, изгиб (моменты инерции) — это другие основные параметры, которые сбивают с толку многих людей. Расчеты обычно смотрят все это на мин, показывают самый слабый товар с запасом прочности не менее 1,5.
Причина, по которой вы не найдете большого количества табличной информации, такой как легкая древесина для пиломатериалов для основных деревянных «механических свойств (mp)», необходимых для расчетов (mp далее определяется как максимальная или «предельная нагрузка», сдвиг, сжатие, растяжение, свойства …. Предельная нагрузка означает механические (нагрузка на материалы начинает разрушаться, «Предельная нагрузка» означает, что материал вышел из строя и т. д., свойства, однако из-за выращивания деревьев и неконтролируемых изменений этих свойств, что затрудняет документирование подобных пролетов) столы и т. д., например легкие пиломатериалы. По этим причинам легкий каркас по коду также требует проверки сорта и/вида.
Типичная таблица механических свойств древесины будет выглядеть, например, так:
Предел сдвига: XX PSF
Предельный сдвиг: XX PSF
Модуль сдвига: XX PSF
Они называются «допустимыми» и обозначаются кодом s/b. То же самое для сжатия, растяжения, мы проектируем, чтобы ограничить и применить коэффициент безопасности.
Кодекс США действительно указывает на Американскую ассоциацию по дереву или целлюлозно-бумажной промышленности для получения свойств или руководства по проектированию (таблицы и т. д.), но путь туда прерывается по причинам, изложенным выше. У них есть тестовые документы по врезным и натяжным болтовым соединениям, но я не смог найти ни одного по традиционным столярным изделиям.
Теперь не нужно нанимать PE. Хорошему будет нужна порода или сорт, а если у них нет механических свойств, информация, в противном случае они будут применять большой коэффициент безопасности, например 2-3, над дизайном и переносить стоимость неизвестных свойств на стоимость древесины.
В конечном итоге я проконсультируюсь с инженером-строителем для окончательного рассмотрения моих планов, но я из тех людей, которым действительно нравится знать, что происходит со всем, чем я занимаюсь, чтобы я мог разумно поговорить с инженером об этом.
![]()
Другие термины, которые вы можете найти:
Ползучесть – остаточная деформация в результате прогиба
Модуль упругости – напряжение/деформация
Усталость — часто неправильно понимают и игнорируют из-за отсутствия эмпирических данных — сочетание стресса в течение жизненного цикла здания (также называемое «устойчивым»)
Стресс фон Мизеса – более сложные деформации
Это начало и многое другое….
Если разрешение на аренду штампа PE не требуется, существуют программы для самостоятельного изготовления, называемые «моделирование методом конечных элементов» (FEM), такие как,
http://www.iesweb.com/
http://www.structuralsoft.com/
Если вы придерживаетесь пород древесины, загруженных в программное обеспечение, и проверяете их у поставщика, вводите правильные входные нагрузки, МКЭ точен. Вы узнаете, что для легкой и тяжелой древесины анализируются одни и те же приложенные нагрузки и напряжения, и для проведения анализа требуются одни и те же механические свойства.
Лучше всего экспортировать файл .dwg/dxf из AutoCad или Chief Architect или аналогичной САПР.
Надеюсь, это поможет. Вопросы не стесняйтесь задавать.
Как рассчитать количество дверных коробок
По Литон Бисвас / 23 сентября 2021 г.
В этом посте вы узнаете:
- Как рассчитать количество дверных коробок
И,
- Как рассчитать количество древесины для дверных коробок.
Изучив их, вы сможете легко рассчитать требуемые дверные коробки для всего строительного проекта.
Итак, давайте узнаем…
Как рассчитать количество дверных коробок?
В современных зданиях используются несколько типов дверных коробок. Например, деревянные рамы, рамы из ПВХ, алюминиевые рамы и т. д.
Здесь мы сосредоточимся на расчете деревянных дверных рам .
Я покажу вам, как рассчитать дверные коробки на всю квартиру. После того, как вы изучите эту технику, вы сможете рассчитать весь строительный проект.
Допустим, вам нужно знать необходимое количество дверных коробок для следующей квартиры:
Чтобы рассчитать количество дверных коробок для этой квартиры…
Сначала , Сосчитайте дверные коробки одного типа вместе.
Здесь D0 для входной двери, D1 для спальни, D2 для ванной комнаты и D3 для кухни.
- D0 = 1
- D1 = 2
- D2 = 1 9006 6
- D3 = 1
Далее , Получите размер двери.
В вашем архитектурном чертежном альбоме будет такая таблица дверей:
С таблицей дверей мы получим…
- D0 = 3′-9″ × 7′-0″ = 1 шт.
- D1 = 3′-4″ × 7′-0″ = 2 шт.
- D2 = 2′-6″ × 7′-0″ = 1 шт.
- Д3 = 3 ′-0″ × 7′-0″ = 1 шт.
Каким бы ни было расписание дверей, вы должны помнить об одном.
То есть есть стандартная ширина дверной коробки .
Они приходят как… 24″, 27″, 30″, 33″, 36″, 39″, 42″ и т. д. -4″ ширина.
Значит, 40 дюймов .
Не помещается в стандартную ширину дверной коробки.
Итак, нам нужно уменьшить это до 39″ . Это 3′-3″ .
Остальные дверные коробки соответствуют стандартной ширине дверной коробки.
Итак, мы можем написать…
- D0 = 3′-9″ × 7′-0″ = 1 н.у.м.
- D2 – 2′-6″ × 7′-0″ = 1 шт.
- D3 = 3′-0″ × 7′-0″ = 1 шт. дверные коробки только с этими данными. Ему нужно больше данных.
То есть толщина и ширина косяков и головок.
Итак…
Наконец , Определите толщину и ширину косяков и головок
В жилых зданиях мы обычно используем ширину косяков и косяков для:
- Рама главной двери = 11″
- Внутренняя дверная коробка = 6″ 90 067
- Дверная рама для ванны ( ) = 6½″
- Кухонная дверная коробка = 6½″
Толщина 2½″ 900 84 .
- Д3 = 3 ′-0″ × 7′-0″ = 1 шт.
