Какая программа для проектирования домов из бруса лучше? — Дровосек

Простая и интуитивно понятная программа для проектирования домов из бруса может стать незаменимым инструментом при постройке собственного дома как профессионалом, так и начинающим строителем.

Дом из бруса нужно правильно спроектировать, чтобы потом не было никаких погрешностей при строительстве.

Из всего множества компьютерных программ, связанных с проектированием, стоит отсеять слишком сложные и мощные средства типа AutoCad, так как с большинством функций, которыми они обладают, рядовому пользователю работать не придется. На сегодняшний день можно выделить несколько простых программных комплексов, работа с которыми значительно упрощает проектирование домов из бруса и дает четкое визуальное представление о будущем виде постройки. Для обычного человека, который плохо разбирается в мельчайших аспектах проектирования и постройки деревянных домов, такие программы становятся незаменимыми помощниками и помогают определиться со всеми нюансами домостроения.

К наиболее популярным программам для проектирования домов из бруса относятся:

• К3-Коттедж;
• House Creator;
• Google SketchUp;
• Arcon и Arcon-разбревновка;
• система проектирования деревянных домов (САПР «Сударушка»).

Содержание:

• Важные моменты проектирования
• Нежелательные факторы при проектировании дома
• Составление проекта
• Стадии создания проекта
• Топ 10 программ для самостоятельного проектирования
• Google SketchUp
• Revit
• AutoCad
• SweetHome
• FloorPlan 3D
• ArchiCAD
• Arcon
• Autodesk 3ds Max
• КЗ — коттедж
• Chief Architect
• Заключение
• Видео по теме проектирование деревянных домов

Перед началом любого строительства идет этап проектирования. До повсеместного распространения компьютеров, а с ними и специальных программ, проекты изготавливались вручную: карандашом и тушью на бумаге. Но сейчас на бумаге делаются или эскизы, или проходит начальный этап инженерной графики в университетах.

[irp]

SweetHome, отличный вариант

Легкое конструирование и упрощенный импорт. А также возможность сделать презентацию или видеоряд. То есть, не только создать интересный эскиз, но и показать его во всей красе. Разумеется, работа подразумевается не только с трехмерными элементами, но и со стандартными двухмерными чертежами. Причем внутри есть и документация, инструкции и даже целый ряд обучающих видео.

Становится понятно, что SweetHome рассчитана в первую очередь на новых пользователей, на тех, кто в сфере пока не успел хорошо адаптироваться. Так и есть, ведь платить за это удовольствие не нужно. Распространение свободное, без всяких сложных установок и взломов.

Пожалуй, один из лучших вариантов для начинающего. Тем более, Вы не теряете денежные средства, если попробуете использовать такое приложение. Если оно Вам понравится или покажется слишком простым, Вы всегда сможете воспользоваться аналогами.

Важные моменты проектирования

Проектирование начинается с эскиза самого проекта. Причем эскизы бывают как черновыми, так и чистовыми. Отличие эскиза от чертежа заключается в том, что на первом нет привязки к размерам, осям и прочему, по сути эскизом является обычный рисунок. Чертеж же выполняется по СНИПам и ГОСТам с отображением как осей, так и размеров. Чертежи должны быть на все моменты будущего строительства и оформления постройки. Для благоустройства территории так же существуют чертежи, которые подаются в соответствующие инстанции.

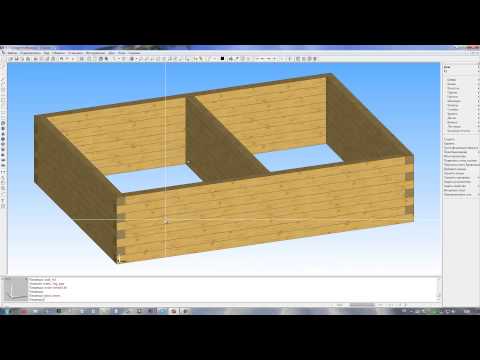

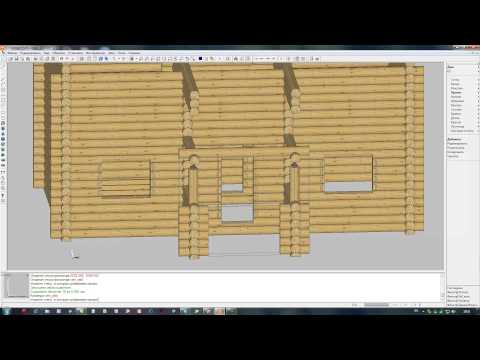

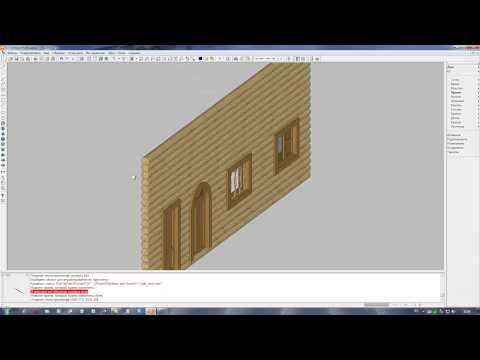

Программный комплекс К3-Коттедж

Программа для проектирования К3-Коттедж.
В главном окне программы, которое появляется при создании нового проекта, существует возможность выбора породы дерева и сечения бревна.

Построение дома начинается с указания координат углов будущего строения. Далее в зависимости от заданных координат программа автоматически рассчитывает длину стен, выпуски начала и конца стены и указывает для них рекомендуемое значение согласно ГОСТу.

В результате простых действий получаем коробку дома в трех проекциях и результирующий трехмерный вид. Еще несколько кликов мышью дают возможность разместить на конструкции балки пола и потолка. Такими же простыми действиями добавляются проемы окон и дверей, крыша, лестница и другие вспомогательные конструкции.

В программе К3-Коттедж предварительно заданы все стандартные размеры балок, брусьев, бревен и лафет, выпускаемых деревообрабатывающей промышленностью, что сильно упрощает следующий подбор реальных комплектующих.

Программа проста в освоении, но требует некоторых умений в пространственной привязке элементов строения к координатной сетке.

На официальном сайте вы найдете подробные видеоуроки и детальную инструкцию. Все интересующие вас вопросы можно обсудить на форуме с разработчиками и другими пользователями.

Стоимость программного комплекса довольно высока, но в наличии есть демонстрационная версия с базовым набором функций.

Нежелательные факторы при проектировании дома

Поскольку дерево имеет свои негативные факторы, отсюда и появляются некоторые ограничения при проектировании. Нужно учитывать Розу Ветров на местности, уровень грунтовых вод, глубину промерзания грунта. Так же, если проект будет находиться вблизи рек и водоемов, учитывается и тот факт, на сколько уровень воды поднимается во время весенних паводков. Но не только природные факторы влияют – не стоит забывать и о качестве и породе дерева, а так же обработке самого материала перед началом строительных работ. Это тоже должно быть указанно в проекте.

[irp]

Arcon, золотая середина

Отличный выбор для профи высокого уровня, а также для специалиста, который только начинает свой путь. Но обыватель здесь точно не справится. Очень много различных фишек, которые будут практически бесполезны без профильного образования. Отдельно хочется добавить, что существует возможность комплексной работы над одним заданием.

Версий, как водится две. Но неожиданно обе они платные. Одна подороже, а другая подешевле, но с урезанными эксплуатационными режимами.

Составление проекта

После согласования эскиза с заказчиком и утверждения, приступают к непосредственно проектированию. Перед началом собираются все необходимые данные по климатическим условиям, собираются разрешения от соответствующих инстанций (иногда это делают в конце), подбирается материал и сообщаются заказчику ориентировочные сроки строительства.

Видео описание

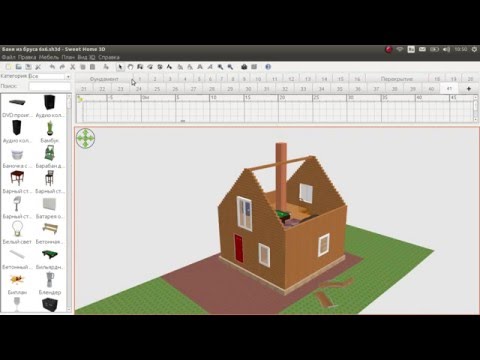

О проекте дома в Sweet home своими руками в следующем видео:

SweetHome

Легальное бесплатное приложение для моделирования дома, одно из самых простых для освоения на любительском уровне. Чтобы начать работу, достаточно ознакомиться с видео-уроком и применить на практике предложенные приемы работы. SweetHome позволяет проектировать квартиры и предлагает следующие возможности:

• Понятные панели инструментов.
• Обширная библиотека мебели. Готовых текстур не так много, но коллекция легко пополняется из интернета.
• Возможность составления двумерных и трехмерных планов.
• Возможность визуализации и анимации любого жилого пространства (гостиной, кухни, детской).

Гибкая система настроек помогает осваивать программу Источник humortrain.

Envisioneer Express

Бесплатное приложение для проектирования и объемной визуализации, не требующее специальных знаний для начала работы. Инструменты программы позволяют разработать план дома любой этажности с соответствующим дизайн-проектом и расстановкой мебели. В программе скрыты дополнительные возможности:

• Простое преобразование двумерного плана в 3D-модель.
• Большая библиотека готовых элементов, отделочных материалов и шаблонов.
• Большая библиотека готовых элементов, отделочных материалов и шаблонов.
• Моделирование придомовой территории.
• Инструменты проектирования крыш с заданным углом наклона и другими параметрами конструкции.

Стадии создания проекта

Согласно ГОСТу, существует 5 основных стадий создания проектов. Разумеется, они в реальности делаются не по установленному порядку, а одновременно. Но это выглядит, по ГОСТ, следующим образом:

1. Техническое задание. Сюда входит разработка проекта с точки зрения его рентабельности, работы по изучению будущего объекта строительства, материалов, обоснование входных данных, а так же в конце утверждается техническое задание.
2. Эскизный проект. Тут все просто – создается эскиз, о чем было сказано выше, и утверждается.
3. Технический проект. На данном этапе идет плотный расчёт и подсчет всех возможных величин будущего проекта. Так же, просчитывается и будущий ход выполнения работ, сроки выполнения и сроки сдачи. Рассчитывается технология и организация выполняемых работ, а так же составляется предварительная смета. После этого проект должен быть утвержден и он переходит в следующую стадию.
4. Рабочий проект. По сути, это тот же самый технический проект, в которой вносятся правки по месту. По этому проекту выполняют работы, корректируют его (при необходимости). При строительстве нужно точно следовать проекту, согласовывая изменения с проектным бюро или организацией, так как даже самое незначительное конструкционное изменение может повлечь за собой частичную или полную потерю сооружением своих технологических свойств. Постоянно, при строительстве, Государственный архитектурно-строительный надзор контролирует ход выполнения работ. Помимо заказчика, ГАСН должен принять объект, без подписи этой организации эксплуатация будет запрещена.
5. Внедрение. Иными словами – сдача проекта. Готовый и согласованный проект передается заказчику для выполнения работ.

ArchiCAD, масса приемов

Вот это приложения для настоящих экспертов: здесь есть все возможности для создания полностью завершенной модели с нуля и множество вспомогательных фишек. Например, получится загрузить в систему макет реального существующего здания.

Можно почерпнуть интересные решения других архитекторов, посмотреть, как они выходили из сложных ситуаций и вдохновиться, что порой очень полезно, если мыслительная деятельность вошла в стадию стагнации.

Топ 10 программ для самостоятельного проектирования

[irp]

Разумеется, сейчас для создания проектов, хотя бы их чертежной части, используются специальные программы. Они бывают разные, от самых простых, где можно создать эскиз, до продвинутых вариантов для настоящих профессионалов.

1. Google SketchUp.

Программа рассчитана на неопытного пользователя, который знает о проектировании только по наслышке. Конечно, какие-то знания понадобятся, но подсказок там достаточно. Программа служит для проектирования 3Д-моделей, эскизов, генпланов и общих планов. Скорее она относится к дизайнерским утилитам, так как чертежи там получаются весьма посредственные, не по ГОСТу. Такая программа вполне подойдет тем, кто знает, чего он хочет от проектной организации, но не может объяснить – только показать. В этой программе сделать такое будет весьма просто, а при хороших навыках владениях ПК, еще и быстро. Программа бывает как платной, так и бесплатной.

1. Revit.

Эта программа предназначена, в первую очередь, профессиональным проектировщикам. По крайней мере, так уверяют её разработчики. Является бюджетной копией AutoCad, но к плюсам можно отнести возможность расстановки мебели внутри помещения (специальные блоки). Программа достаточно новая и малопопулярная ввиду её относительной сырости. Их смелых решений – возможность коллективной работы над проектом. Но официальной локализации нет, потому для освоения требуется знание английского языка. Программа является условно — бесплатной: она предоставляет пробный период (30 дней), после чего требует активации. Такого времени для освоения вполне хватит. Так же, за этот срок можно понять, стоит ли она запрашиваемых денег или лучше переключить свое внимание на другие аналоги.

1. AutoCad.

Пожалуй, одна из самых известных и популярных программ как для профессионалов, так и для любителей. В данном продукте нет лишней информации, обучение весьма примитивно. Но интерфейс интуитивно понятен и не требует отдельного мануала по каждому блоку. Начиная с 2011 версии, существует возможно одновременного проектирования как объекта в 2D, так и в 3D. Это очень удобно для тех, кто проектирует целое здание. Единственное, что может вызывать затруднения – нижняя строка состояния с непонятными символами.

1. SweetHome.

Программа, которую без специального обучения и просмотра видео, рассказывающих о работе в ней, не получится нормально освоить. Конечно, она вполне проста и понятна, но её структура сделана крайне нелогично, что не свойственно продуктам этого сегмента: проектирование и строительство такие сферы деятельности, где существует вполне прямая и жесткая логика. Из плюсов программы можно подчеркнуть то, что она вполне пригодна для проектирования внутреннего пространства помещения, то есть – расстановки мебели и техники. Для этого достаточно сохранить из другой программы чертеж в том формате, в котором SweetHome сможет прочитать и расставить мебель. В общем, вполне пригодна для внутренней планировки помещений.

1. FloorPlan 3D.

Прекрасная программа для составления эскизных проектов, а так же для планировки как внешней, так и внутренней. Прекрасно справляется и с задачей создания проектов по благоустройству территории. К плюсам так же можно отнести то, что при проектировании выбираются определенные материалы (например, кирпич) и при продолжении использования, программа это запоминает. Конечно, чертежей от неё ждать не стоит, но со своими запланированными задачами она вполне справляется.

1. ArchiCAD.

Продукт очень похож на AutoCAD. Но только данная программа является более адаптированной под проектирование. В отличие от своего «младшего брата», в ней есть визуализация, помимо чертежей. Одной из главных особенностей программы является то, что при окончании проекта можно вывести практически все необходимые документы по этому заданию, в котором будут указанны как материалы, так и размеры проекта. Благоустройство территории, в том числе и придомовой, продуктом выполняются на отлично. Из негативных факторов стоит отметить сложность в освоении, так как она является продуктом для профессионалов, а так же весьма высокую стоимость. Так же, как и у других продуктов этой компании, присутствует бесплатный пробный период пользования.

1. Arcon.

Еще одна программа для внутренней планировки помещений. В отличие от своих аналогов, подход к проектированию тут достаточно профессиональный, но интуитивно понятный. Позволяет импортировать из других программ блоки (например, мебели). Позволяет проектировать планировку не только жилых помещений, но и офисных, а так же промышленных объектов. Бесплатной или пробной версии не существует, зато есть 2 платных версии: с неограниченным и ограниченным функционалом.

1. Autodesk 3ds Max.

Профессиональная программа для 3D-моделирования. Одна из излюбленных дизайнерских программ. В ней создаются не только эскизы строительных проектов, но и другие модели, в том числе и анимации с картинками. В этой же программе делаются и модели автомобилей или каких-нибудь бытовых приборов и машин. Интерфейс сложный, требуется обучение владению данной программой. Цена данной программы весьма высока, а так же она требует определенных мощных технических характеристик компьютера.

1. КЗ — коттедж.

Специально созданная программа для проектирования домов из древесины, бруса. Поэтому у неё имеется очень обширный, но узконаправленный функционал, который реализуется на полную. Так же, как и в ArchiCAD, присутствует документация на проект, в том числе и расход материала. К минусам можно отнести проблемы с самой программой (проблемы с сохранениями).

1. Chief Architect.

Программа для проектирования каркасных домов. Так же, как и предыдущая, является узкоспециализированной, потому имеет весьма обширный функционал по своему направлению. Программа позволяет делать чертежи проекта. К сожалению, русский язык там отсутствует, хотя разработчики обещают его добавить.

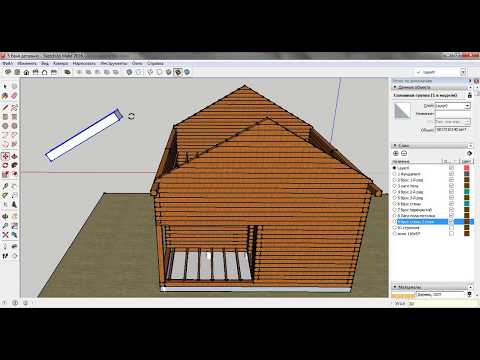

Программный комплекс Google SketchUp

Трудно обойти вниманием такую простую в использовании и, главное, бесплатную программу для трехмерного проектирования, как SketchUp от Google. Возможности программы поистине безграничны. В ней возможно создать какие угодно объекты, а большое количество видеоуроков в сети позволяет пошагово изучить функции программы от самых простых до сложных.

Благодаря наличию предварительно заложенных в программе видов и свойств материалов можно создать дом в точности с запланированной идеей. Пошагово создавая фундамент, пол, стены, крышу, вы сможете получить результат в виде трехмерного проекта своего дома, в который можно заглянуть, изменить его и, наконец, воплотить в жизнь.

VisiCon

VisiCon Pro имеет большую библиотеку 3D объектов
VisiCon — это изначально платный дизайнерский комплекс. Он используется для дизайн-проектирования помещений любого назначения: производственных, коммерческих или жилых. VisiCon Pro имеет огромную библиотеку 3D объектов, которые используются в процессе проектирования. Оператор изначально работает в 3D режиме. Проект может сохраняться в растровых файлах jpg или bmp. У пользователя есть возможность как создавать собственные объекты, так и загружать их из сети.

Autodesk 3ds Max, простор для творчества

Вот уж где выйдет развернуться на полную. Нужная архитектурная программа конструктор на ПК для проектирования фасада дома – вот она. Хотите добавить в свою модель настоящую анимацию, ввести подвижные объекты – без проблем. Хотите создать массу связанных элементов, объединить системы коммуникации, фундамент, внешний дизайн в условиях одного файла – нет ничего проще.

Но минусы лежат на поверхности. Первый – это высокая сложность. Второй – недружелюбная цена.

ЛИРА-САПР 2013

Чертежное ПО. Главная задача состоит в том, чтобы инженер мог быстро определить, какое максимальное давление выдерживает конструкция на том или ином уровне. Очень узкий функционал, но он не имеет себе равных.

Ищете качественные строительные материалы по адекватным ценам для загородного дома? Получите промокод на скидку от завода-производителя и воспользуйтесь им в процессе стойки дома. Получить скидку на строительные материалы »

Примечательно, что распространяется свободно. Да, есть платная версия, но она не слишком превосходит свой бесплатный аналог. Так что, скорее всего, нет смысла на неё ориентироваться.

CyberMotion 3D-Designer

В программе CyberMotion 3D-Designer объемное изображение строится только после создания чертежей
CyberMotion 3D-Designer — это профессиональный софт для качественного пространственного моделирования. Эта программа имеет очень удобный интерфейс, много шаблонов и продуманную справочную систему, которая даёт исчерпывающие вопросы и понятна даже новичку. Примечательно, что объёмное изображение строится только после создания чертежей: вида сверху, сбоку и спереди, только после этого 3D объект будет представлен. CyberMotion 3D-Designer это скорее удобный инструмент 3D анимации и объектов.

HouseCreator

Все больше появляется различного ПО, имеющего очень узкую специфику. Здесь есть масса приемов, но все они направлены только на брус.

Но у программы есть и свои плюсы. Например, помимо создания общего чертежа, есть вариант для нумерации бревен. Чтобы не запутаться, можно просто поставить базовое крупное бревно выше оппонента. А ведь как раз на плане этот момент зачастую не учитывается и возникает весьма внушительная путаница.

[irp]

FloorPlan3D

FloorPlan3D используется архитекторами и дизайнерами. Имеет очень удобное меню и множество автоматизированных операций. Она позволяет с высокой детализацией создавать объёмные изображения. В итоге вы можете подбирать материалы, для отделки стен, потолков, дверей и окон.

FloorPlan 3D позволяет с высокой детализацией создавать объемные изображения

Проектируя в 2D чертежах, вы можете мгновенно просматривать 3D результат. Главное её отличие: фотореалистичные изображения высокой детализации (FloorPlan3D идеально подходит для дизайнеров). Версия FloorPlan 3DDesignSuite 11.2.60 RUS позволяет вести подсчёт количества строительных материалов: цементной кладки, краски, обоев, плиточного покрытия, линолеума.

Программа подходит как для разработки дизайна коттеджей или ландшафтов, так и для планировочных работ на земельном участке (установка и расчёт ограждения, ворот, дорожек). FloorPlan3D точно считает площади и размеры. Позволяет автоматически создавать отдельные элементы и пользоваться готовыми (из библиотеки). Кроме проектирования сложных объектов, программа сама считает его стоимость, выводя ведомость материалов.

Sema

С помощью программы Sema можно проектировать кровли различных конструкций
Приложение Sema рассчитано на проектировщиков и позволяет создавать сложные проекты зданий и отдельных их элементов с минимальными затратами времени. Система поможет создавать весьма сложные проекты кровель, мансардных помещений. Основное направление применения — проектирование кровель различных конструкций.

Комплекс Sema позволяет выводить на печать отдельные элементы, преобразовывая их в готовые чертежи согласно ГОСТ. Со своими масштабами, штампами, кроме того программа может считать накладные расходы на проектирование, оптимизировать расходы, производить заказы материалов, считать расходы пиломатериалов.

The Ultimate Home Dream Home

The Ultimate Home Dream Home — узкоспециальизированное ПО для создания дизайн-проектов интерьера
The Ultimate Home Dream Home — это узкоспециализированное ПО для дизайнеров и простых пользователей желающих создать дизайн-проект интерьера квартиры или коттеджа. Софт очень прост в обслуживании, научиться в нём работать сможет даже неопытный пользователь.

Total 3d Home Deluxe

Total 3d Home Deluxe позволяет создавать фотореалистичные изображения помещений
Total 3d Home Deluxe являет собой профессиональный софт для создания проектов по перепланировке помещений. Программа поможет создать вам идеальное жилище, применив минимум усилий. Главной её особенностью является высокая детализация: построение фотореалистичных изображений помещений. Она пользуется популярностью у любителей и профессиональных дизайнеров. Проблемой может стать лишь, тот факт, что бесплатно предоставляется лишь ограниченный срок пользования 30 дней, а далее нужно платить за лицензию.

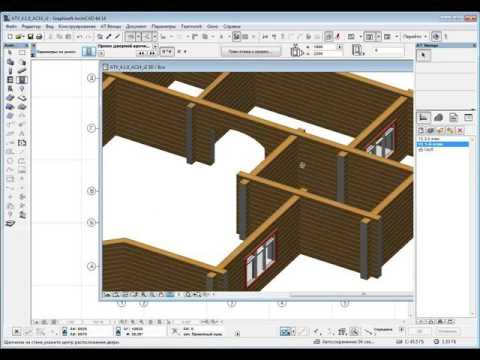

Проектирование дома из бруса в программе ArchiCAD

Предыдущая Формат JPG: преимущества и недостатки

25 сентября 2019

Почти всем собственникам земельных участков не дает покоя вопрос, каким же способом качественно и как можно грамотнее распланировать дом из бруса на своей земле. Если ваша задуманная постройка имеет грандиозные и великие размеры площади, либо какие-то дополнительные постройки на участке, то данный вопрос стоит оставить профессионалам в данной области. Если же вы проектируете небольшой дом для вашей семьи, то вы легко и сами справитесь с данной задачей.

Чтобы вы самостоятельно смогли спроектировать дом из бруса самостоятельно, вам необходимо пройти курсы компьютерного проектирования в программе ArchiCAD, где в рамках курсы вы сможете научиться и создать свой собственный проект дома из бруса, или любой другой проект. Программа ArchiCAD позволяет создавать проекты из любого материала, любой этажности и различной сложности.

В первую очередь, проектируя дом в программе ArchiCAD стоит определится с материалом нашего будущего дома. Нынешние технологии предлагают нам строительство из клееного либо профилированного бруса. Почему же все-таки из бруса спросите вы? Да потому что брус является очень удобным в обработке, экологически чистым и качественным материалом, сюда же стоит упомянуть очень зрелищный внешний вид данной постройки.

Определившись с материалом необходимо незамедлительно подходить к вопросу планировки. Необходимо определится с количеством и площадью комнат в доме. Программа ArchiCAD позволяет настраивать проектируемое помещение, дом или здание с легкостью, на этапе общей настройки проекта, после чего вам можно наслаждаться творчеством проектирования отдельных элементов дома. Здесь необходимо учитывать тот фактор что ваша семья может быть пополнена маленьким счастьем. Я считаю, что лучше иметь свободную комнату на запас, нежели чем теснится. Немало важный фактор — это расположение окон и дверей.

Каких же негативных действий желательно не совершать при планировке дома из бруса? Все просто! Не протягивайте очень длинные коммуникации к дому. Это можно учесть в программе ArchiCAD на любом этапе проектирования. Обратите внимание куда выходят ваши окна, шум исходящий от автодороги нам не нужен. Тут же стоит учесть и климатические условия погоды вашего региона жительства. Суровой зимой печки либо камина будет крайне недостаточно.

В наш век открытий и высоких технологий очень легко спроектировать жилой дом самому. Использование различных компьютерных программ очень облегчит вашу задачу. Но лучше всего для этих задач подойдет ArchiCAD. При нежелании использовать технику лист бумаги и карандаш вам в помощь. Творите свое счастье собственными руками!

Следующая Как правильно подобрать и установить оперативную память на компьютер

Все новости

Программное обеспечение для изготовления деревянных/деревянных каркасов

ЧТО ТАКОЕ VERTEX BD?

Vertex BD — это ведущее программное обеспечение по дереву и деревянным каркасам для сборного, модульного, жилого и коммерческого строительства. Архитекторы, проектировщики, инженеры и специалисты по строительству используют Vertex BD для оптимизации всего процесса строительства, от детализации до производства.

Программное обеспечение Vertex BD BIM специально разработано для коммерческих и жилых деревянных каркасов; сборные стеновые, половые, потолочные и кровельные панели; и модульная конструкция.

Повышение скорости и точности на месте

​

Технология Vertex BD автоматизирует процесс создания чертежей для изготовления панелей за считанные секунды благодаря заданным в программном обеспечении правилам кадрирования. Это позволяет производителям планировать заранее и производить больше компонентов за пределами площадки, повышая эффективность и снижая затраты во время строительства.

Vertex BD автоматизирует процесс создания производственных чертежей панелей стен, пола, потолка и крыши, структурных макетов, списков вырезов, отчетов о материалах и производственных данных — все из одной модели BIM.

Простая адаптация к любому проекту

Vertex BD — это наиболее настраиваемое программное обеспечение для каркаса на рынке, имеющее библиотеки материалов, детали каркаса и правила — все это можно модифицировать для работы с каждым уникальным проектом. ​

• Программное обеспечение

  может использовать продукты любых производителей; не ограничивается производителями конкретных материалов

• Пользовательские и фирменные формы материалов могут быть добавлены в систему для дальнейшей модификации любого строительного проекта

Устранение производственных ошибок

Vertex BD оптимизирует процессы детализации и конструирования.

• Программное обеспечение Vertex BD создает отчеты о материалах и автоматически экспортирует данные непосредственно на производственное оборудование. Это пропускает шаг ручного ввода, сводя к минимуму количество ошибок и экономя производственное время.

• Архитектурные 2D-планы и 3D-модели можно импортировать в Vertex BD практически из любого архитектурного программного обеспечения, упрощая процесс создания каркаса и экономя время на черчение.

КОНЕЧНЫЙ РЕЗУЛЬТАТ?

Vertex BD позволяет выполнять задачи эффективно, точно, быстро и в рамках бюджета, предоставляя больше пропускной способности для выполнения более крупных и сложных проектов.

Подробнее

Как это работает?

В этом видеоролике рассказывается о процессе создания деревянного каркаса, чертежей изготовления панелей, списков раскроя и отчета о материалах.

Лучшая служба поддержки клиентов

В Vertex мы предоставляем первоклассный сервис нашим клиентам по всему миру. Группы поддержки в наших восьми офисах по всему миру готовы ответить на ваши вопросы и убедиться, что вы и ваш персонал получаете максимальную отдачу от нашего программного обеспечения BD.

Индивидуальное обслуживание, а также онлайн-доступ к десяткам обучающих видеороликов, статей с практическими рекомендациями и другим образовательным ресурсам — означает, что мы здесь, чтобы помочь вашему проекту идти по плану.

«Если у нас возникнут вопросы, они очень помогут. Если у них нет ответа, они идут работать над ним. Это были хорошие отношения».

Майкл Уорд

GMI

Что говорят люди

«Программное обеспечение Vertex позволяет нам реализовать проект от проектирования до сборки простым, эффективным по времени и самым экономичным способом».

Джеймс Мейсон

The Timber Frame Company

«Детали сложных проектов можно лучше усвоить, что сводит к минимуму ошибки и ненужные расходы. Проектирование с помощью программного обеспечения для 3D позволяет нам работать более эффективно и реагировать на потребности наших клиентов».

Виллем Хаазе

Столярная мастерская Webo

«Vertex BD — отличная программа для изготовления очень точных сборных деревянных элементов: вы знаете, что все подойдет на строительной площадке еще до того, как вы начнете производство».

Machiels Building Solutions

BIM для проектирования, строительства и изготовления каркасов из тяжелых деревянных стоек и балок в Revit®

Деревянный каркас OAK позволяет пользователям Revit® мгновенно создавать массивные деревянные стены, полы и крыши; создавать стоечно-балочные (также называемые стоечно-перемычными) каркасные конструкции; выполнить структурный анализ; создание пользовательских рабочих чертежей для производства и строительства бревенчатых домов или домов из тяжелого деревянного каркаса; и опционально экспортировать на станок с ЧПУ.

Функции универсальны, параметры легко контролировать, изменения происходят в режиме реального времени. Больше никаких чертежей — просто спроектируйте и решите, зная, что вы получите высококачественную модель.

      Совместимость с Autodesk® Revit® 2023, 2022, 2021

Ознакомьтесь с рабочим процессом каркаса тяжелого деревянного здания в Revit с использованием Wood Framing OAK.

• Настройка конфигураций и стандартов для создания тяжелых деревянных каркасов стен, пола и крыши.
• Автоматически создавайте ферменный каркас и определяйте подробные многослойные стропила одним щелчком мыши, используя полностью настраиваемые правила и шаблоны.

• Распределение и управление деталями для создания соединений каркаса из досок и балок с вырезами, обычными для тяжелых деревянных/дубовых каркасов, с использованием Smart Connections.
• Простая подготовка рабочих чертежей и списков вырезов со всеми необходимыми видами, в которых элементы измеряются, сортируются, маркируются, планируются и рассчитывается масса.
• Экспорт элементов каркаса и деталей стойки на станок с ЧПУ или производственную линию CAD/CAM . Узнайте больше об экспортерах с ЧПУ для деревянных каркасов в Revit.

МОЩНЫЕ ФУНКЦИИ

Стена+

Автоматизируйте создание деревянных каркасов стен в проектах Revit® с помощью Wood Framing Wall+. Надежный, гибкий и простой в использовании, он помогает вам сделать оптимальный выбор, работать намного быстрее и избегать ошибок на каждом этапе BIM — от проектирования и документации до изготовления и возведения сегментов стены.

• Создайте детализированный многослойный деревянный каркас стены для своей модели Revit в одно мгновение, используя полностью настраиваемые правила и шаблоны.
• Каркасные многоэтажные дома в 10 раз быстрее , чем при использовании стандартного интерфейса Revit.
• Контрольная шпилька, вырубка, перемычка, блокировка, размещение распорок, различные проемы, конфигурация сложных Г-образных или Т-образных соединений, детали, расположение сервисных отверстий и многое другое.
• Автоматические гвоздезабиватели, сайдинг и крепления.
• Создайте все элементов бревенчатого дома , пронумеруйте, сгруппируйте и упакуйте их автоматически.
• Свободно пересматривайте свою модель Revit, просто выбирая элементы и свойства, которые вы хотите изменить.
• Найти структурные и инженерные конфликты; вырезают и обрамляют проемы по заранее заданным правилам.
• Генерация рабочих чертежей и списков вырезов одним щелчком мыши; получать взлеты и просмотры в реальном времени, автоматическую сортировку, определение размеров.
• Выполняйте структурный анализ, не выходя из Revit, или экспортируйте деревянные каркасы во внешнее программное обеспечение для анализа на любом этапе процесса проектирования.
• Дополнительный экспорт на любые станки с ЧПУ и производственные линии CAD/CAM, такие как Weinmann, Randek, Hundegger, Spida, EasyFrame и т. д.

Smart Walls

Мощное дополнение для управления стенами в Revit®, позволяющее быстро разбирать слои на разные типы стен, полностью контролировать стыки и расстояния между зазорами, разделять стены на отдельные панели с заданными настройками, вставлять точки гравитации. и управлять информацией с помощью функции экспорта в Excel.

• Управление информацией обо всех стенах в вашем проекте.
• Экспорт отфильтрованной, сгруппированной или выбранной информации (параметры стены) в Excel.
• Разделите слои стен на отдельные типы стен в соответствии с заданной пользователем конфигурацией.
• Полный контроль стыков и зазоров между стенами.
• Вставка точек гравитации.
• Добавьте дополнительную информацию о реальной ориентации стены, высоте или координатах.
• Разделение стен в определенных местах с помощью линий сетки, проемов или других стен.
• Автоматическое разделение стен по заданному размеру панели.

Этаж+

Автоматизируйте каркасы полов в проектах Revit® с помощью мощного, гибкого и простого в использовании решения Wood Framing Floor+. Это помогает вам принимать более обоснованные решения, работать намного быстрее и избегать ошибок на каждом этапе BIM — от проектирования и документации до изготовления сегментов и строительства.

• Автоматическое создание подробного многослойного каркаса пола для вашей модели Revit с использованием предопределенных или пользовательских правил и шаблонов.
• Каркас многоэтажных домов в 10 раз быстрее, чем при использовании стандартного интерфейса Revit.
• Легко управляемая несущая конструкция, включая рейки и настил; распределить детали, служебные отверстия и прочее.
• Автоматизация раскладки обшивки.
• Свободно пересматривайте свою модель Revit, легко выбирая элементы и свойства, которые хотите изменить.
• Поиск структурных и инженерных коллизий; вырезать и обрамлять проемы в соответствии с заранее определенными правилами.
• Выполняйте структурный анализ, не выходя из Revit, или экспортируйте деревянные каркасы во внешнее программное обеспечение для анализа на любом этапе процесса проектирования.
• Простая подготовка рабочих чертежей и списков вырезов со всеми необходимыми видами, где элементы измеряются, сортируются, маркируются, планируются и рассчитываются по массе.
• Дополнительный экспорт на любые станки с ЧПУ и производственные линии CAD/CAM, такие как Weinmann, Randek, Hundegger, Spida, EasyFrame и т. д. . Программное обеспечение Floor Panel Layout рисует символические линии для обозначения будущих панелей в соответствии с заранее заданными правилами. Затем он создает настоящие напольные панели Revit®.
  • Планирование компоновки панелей включает функции для лучшего понимания того, как будет разделен пол. Пользователи могут контролировать каждую линию разделения и автоматизировать процесс разделения по предустановленным правилам.
  • С самого начала спроектированный архитектором этаж может быть разделен на грубые перегородки или области. Области можно создавать автоматически, используя ребра и опоры пола (разделительные линии), а также общие или системные проемы с предопределенными расстояниями.
  • Области можно разделить на панели с заранее заданным интервалом.
  • Панели можно выравнивать, изменять по выбранной грани пола и дополнительно разделять.
  • Различные автоматические функции разделения облегчают этот процесс: пользователи могут разделить панели пополам, по максимальному промежутку, посередине до обоих концов, посередине и до обоих концов, от первого выбранного или от обоих концов.
  • При необходимости можно объединить выбранные регионы или панели.
  • Создает отдельные панели для выбранной грани пола или для всего этажа.
  • Эти целые панели пола могут быть позже перемещены в новую фазу через ее свойства для лучшей фильтрации и планирования.

  Ферма+

  Мгновенно создавайте системы деревянных ферм с помощью аналитических линий и автоматически создавайте рабочие чертежи в соответствии с вашими стандартами. Функции универсальны, параметры легко контролировать, а изменения происходят в режиме реального времени.

  • Создавайте полные ферменные системы за один раз с помощью настраиваемой трехмерной сетки (избегая ограниченного и трудоемкого характера стандартной вставки семейства ферм Revit).
  • Простая оценка вариантов, таких как каркас из деревянных ферм, с экономической, структурной или системной точки зрения для принятия наилучших решений.
  • Создавайте новые параметрические семейства ферм уникальной формы на основе линий модели и крыш для немедленного использования в своих проектах.
  • Свободно пересматривайте свою модель Revit; обновление и адаптация стропильных систем.
  • Получение съемок и видов в режиме реального времени, автоматическое создание рабочих чертежей и списков вырезов, а также простой экспорт на станки с ЧПУ.

  Компоновка панелей крыши

  Легко планируйте панели крыши и разделяйте их на сегменты для изготовления на заводе, которые затем можно использовать в процессе изготовления каркаса крыши.

  • Функции планирования компоновки панелей позволяют лучше понять, как будет разделена крыша. Пользователи могут контролировать каждую линию разделения и могут заранее определять правила для автоматизации процесса разделения.
  • Первоначально архитектурную крышу можно разделить на грубые перегородки – области. Области могут создаваться автоматически на основе концов конька крыши и нижних концов ендовных стропил, а также окон и общих или системных проемов с заданными расстояниями.
  • Области могут быть разделены на панели с использованием заданного интервала.
  • Панели можно выравнивать и модифицировать для отдельной стороны или области крыши, а также дополнительно разделять.
  • Разнообразные автоматические функции разделения помогают легко получить нужный результат. Панели можно разделить пополам, по максимальному расстоянию, от середины к обоим концам, посередине и к обоим концам, от изначально выбранного конца или от обоих концов.
  • Выбранные регионы или панели при необходимости могут быть объединены.
  • Создает отдельные панели для выбранной стороны крыши или для всей крыши.
  • Полные панели крыши можно позже перевести на новую фазу с помощью их свойств для лучшей фильтрации и планирования.

  Roof+

  Автоматизированное создание сборных деревянных каркасных и стропильных конструкций для крыш в моделях Revit®. Мощные функции упрощают создание кровельных балок, реек, ендов, кровельных досок и многого другого. Программное обеспечение автоматизирует рабочие чертежи, включая сортировку, маркировку, определение размеров и планирование всех рам.

  • Создайте собственные правила и шаблоны и используйте их для создания подробных многослойных деревянных каркасов крыш в модели Revit.
  • Создание крупногабаритных крыш в 10 раз быстрее, чем при использовании обычных функций Revit.
  • Контрольные балки, краевые балки, вырубка, перемычка, блокировка и установка раскосов.
  • Настройка проемов, деталей, положений сервисных отверстий и т. д.
  • Автоматическое распределение обрешетки, вторичной рамы и кровли.
  • Свободно пересматривайте свою модель Revit, просто выбирая элементы и свойства, которые хотите изменить.
  • Создание рабочих чертежей и списков вырезов одним щелчком мыши. Получайте взлеты и представления в режиме реального времени, а также автоматическую сортировку и определение размеров.
  • Дополнительный экспорт на любой станок с ЧПУ и производственную линию CAD/CAM, например, Weinmann, Randek, Hundegger, Spida, EasyFrame и т. д. ® модель, в которой воздуховоды, трубы, кабельные лотки и кабелепроводы пересекаются со стенами, полами, крышами, потолками, балками и колоннами. Решение BIM Cut Opening создает проемы со специальными удерживающими деталями для несущих балок.
    • Добавьте проемы с предопределенными размерами в соответствии с размерами элементов, категориями и классификациями систем на основе линии MEP.
    • Автоматически соединять проемы с предопределенными конфигурациями.
    • Автоматически вставляйте противопожарные заслонки там, где воздуховоды соприкасаются со стенами, полами, потолками или крышами с классом огнестойкости.
    • Автоматическая вставка структурных проемов для отдельных архитектурных и структурных моделей.
    • Улучшение работы команды BIM и результатов для интегрированной реализации проекта (IPD).

    Метка сортировки

    Перенумеруйте элементы Revit® так, как вам нужно, найдите и перенумеруйте сетки, определите направление и ориентацию поворота (и добавьте их в качестве свойств), пересчитайте общие координаты и многое другое.

    • Обнаруживает геометрию сетки и перенумеровывает ее после любого изменения в проекте.
    • Перенумеровывает любые элементы Revit (двери, окна, балки, колонны, трубы и т. д.) различными способами.
    • Записывает направление открывания дверей в свойства двери.
    • Записывает ориентацию отражения/зеркального отражения для выбранных элементов.
    • Создает новые общие параметры, пересчитывает общие координаты X, Y, Z.
    • Возможность сохранения настроек нумерации под отдельным именем.
    • Возможность сортировки элементов по возрастанию/убыванию и многое другое.

    Смарт-сборки

    Создавайте виды стен, полов, крыш с автоматическими размерами и размещайте их на листах.

    • Автоматическое добавление всех размещенных элементов в сборку.
    • Используйте различные шаблоны для автоматического создания видов и размещения их на шаблоне листа.
    • Автоматическое создание расписаний на основе шаблонов расписаний.
    • Создание размеров на основе правил с примечаниями в выбранных видах.
    • Создание нескольких сборок с заданными конфигурациями одним щелчком мыши.
    • Простая проверка, обновление, редактирование, изменение размеров выбранных сборок.
    • Обновление сборок на основе изменений проекта.
    • Выбрать/найти/изолировать первичные и вторичные сборки.
    • Поиск изменений в сборках из-за новых размещенных деталей.
    • Вставка деталей/вырезов на всех однотипных сборках одним щелчком мыши.

    Smart Connections

    Вставьте цементные трубы, закладные пластины, анкерные болты, подъемные болты и вырезы на любой поверхности балок и стен.

    • Распределение деталей и пустот на любых поверхностях элементов по правилам.
    • Простая вставка точечных и линейных деталей.
    • Данные главного элемента можно считывать и использовать для автоматического изменения семейств деталей.
    • Легко вращайте/переворачивайте детали в окне конфигурации, чтобы получить желаемый результат.
    • Проверьте, имеет ли основной элемент достаточно твердого тела для вставки детали.
    • Детали вставки в соответствии с точкой притяжения.
    • Вставка деталей в точках пересечения других элементов Revit.
    • Быстрая модификация и обновление вставленных деталей.
    • Автоматически вставлять сведения на основе заданного имени конфигурации.
    • Смарт-сборки, используемые для рабочих чертежей, распознают изменения, сделанные с помощью Smart Connections.

    Smart Views

    Легко получайте чертежи разрезов и фасадов для любого элемента здания, используя функции, которые быстро создают виды и размеры для выбранных элементов.

    • Использует конфигурации вместо ручной работы
    • Обрезает виды до размера элемента
    • Создает автоматические размеры на основе определенных конфигураций
    • Применяет шаблоны видов ко всем новым видам
    • Создает количество видов, заданное вами в конфигурациях для нескольких выбранных элементы
    • Переименовывает виды на основе конфигураций
    • Применение правил определения размеров к любому виду Revit или выбранным элементам на виде

    ИСТОРИИ КЛИЕНТА

    ---

    Хотите узнать, подходит ли вам это решение? Наши специалисты помогут вам быстро понять, как это программное обеспечение поможет вам в процессе проектирования.

    30-дневная пробная версия

    Для правильной оценки программного обеспечения вам потребуются образцы семейств, образцы конфигураций и индивидуальное обучение с нашими инженерами. Для этого мы предлагаем 30-дневную пробную версию*, которая включает:

    • Проект Revit с примерами семейств и конфигураций
    • Персональное платное онлайн-обучение (1 час) + ответы на ваши вопросы
    • 30-дневная пробная версия программного обеспечения с технической поддержкой

    *Дополнительную информацию см. на странице часто задаваемых вопросов.

    Спросите о 30-дневной пробной версии

    Разработано в соответствии со стандартами и рекомендациями:

    Еврокод 5: Проектирование деревянных конструкций. Часть 1-1. Общие положения. Общие правила и нормы для зданий (EN 19).95-1-1:2004: E) Стандарты
    Австралии AS 1684.2-2010 Жилые деревянные каркасные конструкции
    Стандарты Австралии AS 1720.1-2010 Деревянные конструкции. Методы проектирования Совет по дереву) Руководство по проектированию древесины, включая стандарт CSA O86 и комментарий CWC к CSA O86 (2010 г.).
    National Design Specification® (NDS®) для деревянных конструкций (NDS 2015). Американская ассоциация лесной и бумажной промышленности (AF&PA). Американский совет по дереву, Вашингтон, округ Колумбия, 2015 г.
    Энциклопедия ферм. Alpine Engineered Products, Inc., 2003.
    Процедуры проектирования ферм и спецификации для деревянных ферм, соединенных легкими металлическими пластинами / TPIC – 2014. Канадский институт решетчатых пластин (TPIC), 2014.
    Использование узких деревянных обшивок из конструкционных панелей при сдвиге древесины Стены. Американская ассоциация фанеры (APA), Ассоциация производителей инженерной древесины, Такома, Вашингтон, 2005 г.
