Надежная крыша – один из главных элементов частного дома, который защищает строение от дождя, ветра, снега и прочих природных явлений. Без нее родимой невозможно построить дом в наших широтах. Ко всему прочему, сегодня крыша частного дома – больше чем просто часть общей конструкции, защищающая от непогоды. Благодаря огромному выбору кровельных материалов и дизайнерским наработкам, крыша загородного дома позволяет подчеркнуть статус и вкус хозяина.

1. Виды крыш частных домов
2. Проектирование и устройство крыши частного дома
3. Как построить крышу частного дома
4. Как утеплить крышу частного дома
5. Чем покрыть крышу частного дома

Выполняя строительство дома своими силами, необходимо знать и разбираться во многих аспектах строительного дела, а монтаж крыши – один из наиболее сложных и трудоемких. Чтобы сделать крышу частного дома своими руками, кроме знаний о видах крыш, их конструктивных особенностях и этапах монтажа, потребуется еще 3 или 4 надежных помощника, которые знают толк в монтаже конструкции крыш.

Виды крыш частных домов

Дизайн крыши частного дома напрямую зависит от того, какой из видов крыш будет использоваться.

Скатная крыша представляет собой конструкцию, кровельная плоскость которой размещена под углом более 10 градусов. Такая крыша может быть с чердаком и без. Среди скатных крыш различают:

• односкатные крыши;
• двухскатные крыши;
• четырехскатные шатровые крыши;
• четырехскатные вальмовые крыши;
• мансардные крыши;
• шатровые крыши;
• шпилевидные крыши.

Важно! Односкатные крыши чаще всего выполняют с углом наклона 20 – 30 градусов, двухскатные с углом 25 – 45 градусов, мансардные крыши могут иметь два угла наклона: в 25 – 35 градусов для верхней части и 45 – 60 градусов для нижней части.

Виды крыш частных домов: фото — схема

Проектирование и устройство крыши частного дома

О том какая крыша будет у загородного дома, необходимо позаботиться еще на этапе создания проекта частного дома. Это связано с удобством постройки дома в целом. Конечно, если возникла необходимость сделать абсолютно новую крышу для уже построенного дома, придется разработать новый проект крыши, который гармонично впишется в общую архитектурную концепцию. Для самостоятельного создания нового проекта крыши можно воспользоваться специальными архитектурными программами или обратиться в архитектурную организацию. Сегодня таких фирм достаточно много, и в каждой из них смогут предложить уже готовые проекты крыш частных домов, грамотно продуманных и проверенных временем. Второй вариант предпочтительней, особенно если Вы новичок в архитектурном деле. И чтобы не наделать ошибок, лучше предоставить работу над проектом крыши профессионалам.

Иногда для придания индивидуальности проектировщики используют не совсем обычные формы крыш частных домов. Такие крыши обычно выделяются плавными формами и закругленными краями. Но такая красота достигается за счет усложнения стропильной конструкции, что ведет к увеличению её веса.

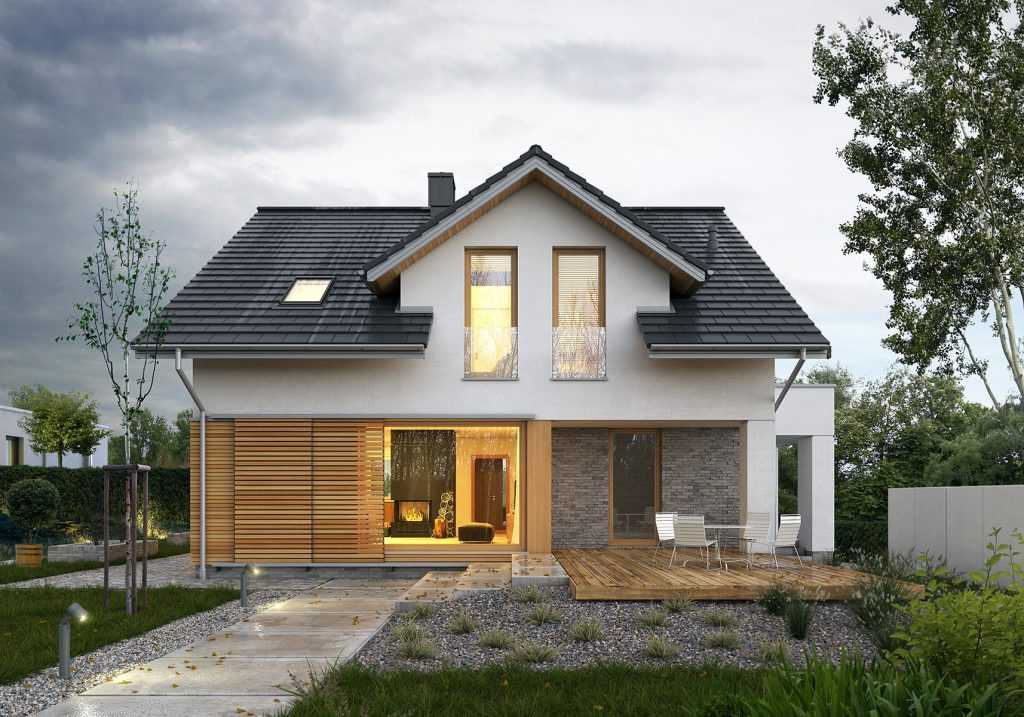

Проекты крыш частных домов – фото:

Для тех, кто решил создать проект крыши самостоятельно, ниже приведен видео-урок по созданию проекта крыши в архитектурной программе ArchiCAD:

Занимаясь проектированием крыши самостоятельно, необходимо знать, как она устроена, из чего состоит и какие материалы лучше всего использовать. Это весьма важно, так как, не зная, как называется тот или иной элемент, и не понимая, для чего он нужен, будет невозможно правильно сделать проект.

Основные элементы конструкции крыш частных домов:

• кровля. Это внешняя часть крыши, её покрытие, которая выполняет функцию защиты всей конструкции дома от различных природных явлений, таких так дождь, снег и прочее;
• обрешетка. Часть конструкции крыши, на которую крепится утеплитель и кровля. Сама обрешетка крепится к стропилам;
• коньковый прогон. Вершина всей стропильной конструкции в виде балки, к которой крепятся стропила;
• стропила. Этот элемент конструкции выполняет функции ребер жесткости для всей крыши. Стропила размещаются под углом и могут быть висячими и наслонными. Основой для висячих стропил выступают лишь две крайние опоры, зачастую это стены. Такие стропила работают на сжатие и на изгиб. Чаще всего висячие стропила используются для мансардных крыш. Наслонные стропила опираются на две крайние точки опоры и в дополнение на несколько внутренних (стены или опорные балки). Наслонные стропила работают только на изгиб.

Важно! В домах с несколькими пролетами, в стропильной конструкции могут чередоваться висячие и наслонные стропила. В местах, где отсутствуют промежуточные опоры, используются висячие стропила, а где опоры есть, наслонные.

• мауэрлат. Это специальные балки, уложенные по периметру на вершину стен. Вся стропильная конструкция опирается на мауэрлаты и соединяется с ними. Мауэрлат укладывается заподлицо со стеной и тщательно гидроизолируется со стороны стены.
• диагональные связи. Для придания всей конструкции жесткости стропила соединяются с мауэрлатами и продольными балками при помощи диагональных связей, их еще называют раскосы.
• внутренние опоры. Так как крыша обладает достаточно большим весом, для равномерного распределения её нагрузки на конструкцию дома и придания дополнительной жесткости используют вертикальные внутренние опоры. Эти балки соединяют стропильную конструкцию и продольные балки.

Вся конструкция крыши связывается со стенами дома при помощи специальных шпилек (ершей). Также под стропила могут вырезать опорные ниши и связывать их при помощи стальной 6 мм проволоки.

Для стропильной конструкции крыши частного дома чаще всего используют дерево. Конечно, создают и металлические конструкции, но дерево наиболее распространено в силу более низкой цены и доступности. В зависимости от самой конструкции, шага стропил и расчетных нагрузок для стропильной конструкции используют брус сечением от 40х150 мм до 100х250 мм. Более детальная информация представлена в таблице:

Таблица №1. Характеристики материалов для крыши частного дома

Сечение стропил также зависит от их длины. В таблице №2 указана взаимосвязь между длиной стропил и их сечением.

Таблица №2. Сечения стропильных ног

От типа кровли зависит и уклон крыши. В таблице №3 представлены необходимые данные.

Таблица №3. Технические характеристики кровель

При создании проекта крыши следует помнить о следующих базовых правилах:

• Расчетная нагрузка снега на стропильную конструкцию при уклоне ската менее 60 градусов должна составлять минимум 180 кг/м2, а в некоторых случаях 400 – 500 кг/м2. Если угол наклона более 60 градусов, нагрузка не учитывается.
• Расчетная нагрузка ветра составляет 35 кг/м2. При уклоне стропил более 30 градусов необходимо вносить дополнительную поправку на увеличение нагрузки.
• При проектировании необходимо учесть два важных параметра: прочность и деформацию.
• Для усиления конструкции можно использовать металлические элементы. В таком случае чтобы защитить деревянные элементы от конденсата, влаги и гниения, их необходимо обработать специальным составом.

О предъявляемых требованиях к конструкции крыши можно более детально ознакомиться в документе СНиП «Нагрузки и воздействия».

Как построить крышу частного дома

Создав проект и закупив все необходимые материалы, можно приступать к возведению стропильной конструкции крыши. Как уже отмечалось ранее, для этого типа работ потребуются 3 – 4 напарника. Строительство крыши частного дома начинаем с изготовления необходимых элементов конструкции. После чего приступаем к монтажу:

1. В первую очередь укладываются и закрепляются на продольных несущих стенах мауэрлаты. К стенам их закрепляем при помощи анкерных болтов. Если предусмотрено проектом, прорезаем в мауэрлатах опорные ниши.
2. Для упрощения возведения стропил необходимо изготовить шаблон. Берем две доски, соединяем их концы одним гвоздем. Устанавливаем свободные края досок на мауэрлаты. Путем разведения концов в стороны подбираем нужный угол наклона и при помощи поперечной перекладины фиксируем доски в этом положении. Не забываем следить, чтобы конек находился строго по центру здания. Для этого используем отвес.
3. Теперь полученный шаблон можно прикладывать к балкам для стропил и подрезать их под необходимым углом.
4. После того как вырезали первые стропила, соединяем их и в месте скрещения фиксируем 3-мя гвоздями или болтами.
5. Подымаем соединенные стропила наверх и устанавливаем на место, после чего изготавливаем следующие.
6. Вторые стропила устанавливаем в конце здания и фиксируем их.
7. Теперь берем шнур и натягиваем его между установленными стропилами, при этом следим, чтобы натянутый шнур был строго по горизонту. При необходимости одно из установленных стропил немного приспускаем.
8. Изготавливаем остальные стропила и устанавливаем их по натянутому шнуру с шагом, указанным в проекте.
9. Для усиления и повышения устойчивости конструкции устанавливаем и фиксируем опорные стойки и диагональные связи.

Важно! Для крепления и фиксации всех элементов конструкции обычно используются гвозди. Но сегодня на рынке можно найти и штампованные металлические детали, которые несколько упрощают процесс возведения стропильной конструкции.

Как утеплить крышу частного дома

Завершив возведение стропильной конструкции, можно приступать к утеплению крыши. Эти работы выполняются непосредственно перед укладкой кровли. Но все расчеты и выбор материалов по утеплению крыши частного дома проводятся еще на этапе проектирования. Теплоизоляция кровли важна по нескольким причинам. Во-первых, она защищает всю конструкцию от больших перепадов температур, что отражается на долговечности используемых материалов. Во-вторых, точка росы при правильной теплоизоляции сдвигается ближе к внешнему краю кровли, и таким образом формируется благоприятный и комфортный микроклимат в доме.

Выбирая материалы для теплоизоляции кровли, следует ориентироваться на следующие характеристики:

• устойчивость к температурным колебаниям;
• влагоустойчивость;
• устойчивость к механическим нагрузкам;
• низкий коэффициент теплопроводности;
• экологически чистые материалы, не выделяющие вредных веществ;
• низкая горючесть;
• плотность материала не более 250 кг/м3.

Сегодня на рынке представлено много различных теплоизоляционных материалов. Среди них особой популярностью пользуется минеральная вата, но специалисты рекомендуют обратить внимание на еще один материал – вспененное стекло. Любой из этих материалов будет правильным выбором.

Чтобы теплоизоляция кровли была качественной, необходимо сделать следующее:

1. С внутренней стороны стропил укладываем пароизоляцию и фиксируем её к стропилам при помощи скоб. Листы пароизоляционного материала пускаем между собой внахлест и проклеиваем их скотчем. Следим, чтобы пароизоляционный материал плотно облегал все стропила.
2. Теперь на стропила с шагом в 50 см набиваем деревянные планки, которые и будут удерживать на себе теплоизоляцию.
3. Аккуратно подрезаем теплоизоляцию так, чтобы она ложилась впритык к стропилам и не оставляла щелей, и укладываем её на место.
4. Чтобы обеспечить надежную защиту теплоизоляции от влаги, с внешней стороны стропил настилаем слой гидроизоляции. Поверх набиваем планки обрешетки, на которые впоследствии будет уложена кровля. Эти планки одновременно выступают и крепежом для гидроизоляции. Осталось уложить кровельные материалы, и крыша для загородного дома готова.

Чем покрыть крышу частного дома

Рынок предлагает разнообразные кровельные материалы, и сделать правильный выбор иногда довольно сложно. Чтобы облегчить эту задачу, необходимо руководствоваться следующими параметрами:

• Вес кровельного материала. Он должен составлять не более 250 кг/м2.
• Долговечность. Тут все просто, чем дольше – тем лучше.
• Огнеустойчивость. Негорючий материал будет более предпочтительным.
• Экологичность. От того насколько кровельный материал чистый и природный, будет зависеть внутренний микроклимат дома.
• Простота укладки. Чем легче и проще укладывать кровельный материал, тем меньшими будут затраты по времени и легче будет ремонтировать кровлю.
• Эстетическая привлекательность.

Сегодня большой популярностью пользуется металлочерепица, керамическая и цементнопесчаная черепица. Эти кровельные материалы в сочетании с хорошей шумо-, теплоизоляцией и прочной стропильной конструкцией позволят создать надежную кровлю. Что же касается обычного шифера, то он по-прежнему один из наиболее используемых кровельных материалов, но из-за своей неэкологичности шифер постепенно теряет популярность. Отдельно хочется выделить битумные и полимерно-битумные материалы. Они относятся к классу мягких кровельных материалов, а цена делает их доступными каждому. К сожалению, уровень их горючести желает лучшего, но при соблюдении всех противопожарных норм они могут быть надежной кровлей. Для тех, кто не стеснен в средствах, специалисты рекомендуют обратить свое внимание на сланцевые материалы. Этот вид кровли известен очень давно, и сегодня он становится еще более популярным в силу своего природного происхождения, долговечности, негорючести и очень высокой привлекательности.
