Толщина фундамента для двухэтажного дома: точные расчёты

Содержание

• Монолитный фундамент
• Расчет толщины для плиты фундамента
• «Подушка» под основание
• Расчет толщины
• Прочный фундамент

Фундамент, безусловно, самая важная часть будущего дома. Именно от него зависит насколько прочной и долговечной будет постройка. Помимо этого, перед строительством необходимо произвести подготовительные работы, в которые входит: анализ почвы, расчет несущей нагрузки, выбор оптимального места на участке. Исходя из полученных результатов, определяют, какая толщина фундамента для двухэтажного дома должна быть выбрана.

к содержанию ↑

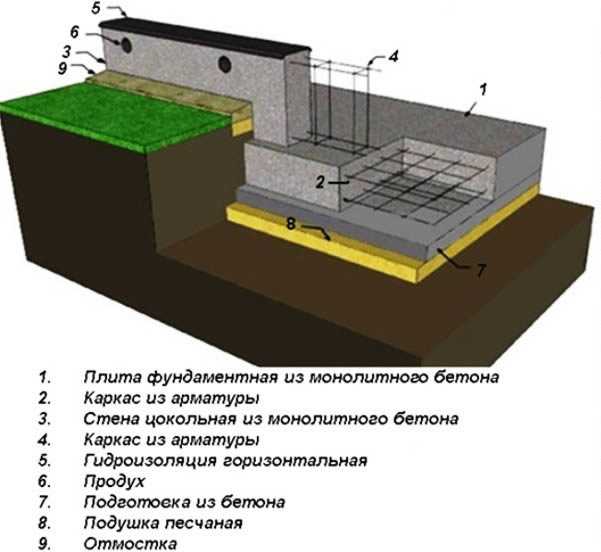

Монолитный фундамент

Даже если двухэтажная постройка будет возводиться из бруса, ее общий вес представляет собой достаточно существенную нагрузку для основания дома, а потому желательно выбрать монолитный тип фундамента. Естественно чтобы все сделать правильно, необходимо знать какая толщина монолитного фундамента для двухэтажного дома должна быть выдержана.

Для начала стоит рассмотреть типы фундамента:

1. Для основания могут быть использованы железобетонные блоки, армирующиеся непосредственно на месте стройки с помощью арматурных прутков.
2. Но чаще владельцы индивидуальных домов предпочитают заливать цельную монолитную плиту на месте стройки. Благодаря этому получают прочную и основательную монолитную плиту.

Монолитный фундамент может быть заложен двумя способами: мелкого заглубления и наоборот сильно заглубленный. Для деревянных домов можно применить и мелко заглубленный тип монолитного фундамента. Он уходит в землю не более чем на 60 см. но стоит сделать небольшую поправку.

Такие основания допустимо закладывать на идеальных по своему составу грунтах, которые обладают достаточной плотностью. В остальных случаях независимо от легкости постройки и используемых для нее материалов следует обязательно проанализировать свойства почвы. Есть такие места, в которых даже легкую баню приходится ставить на прочный и сильно заглубленный ленточный фундамент.

Сильно заглубленный монолитный фундамент обеспечивает не только правильное распределение несущей нагрузки, но и отличную устойчивость на почвах, которые не обладает хорошей устойчивостью.

к содержанию ↑

Расчет толщины для плиты фундамента

Для того чтобы знать, какая толщина фундамента необходима для ваших условий, требуется изначально узнать следующие данные:

• глубину промерзания почвы;
• тип грунта;
• уровень расположения грунтовых вод.

Для расчета необходимой толщины, к глубине промерзания прибавляют 600 мм.

Если на участке для строительства преобладают неустойчивые пучинистые почвы, то целесообразно заливать одну сплошную монолитную плиту под всю площадь здания. Такое основание помогает отлично распределить нагрузку. Минус у столь прочного основания только один – высокая стоимость, но экономить на самом главном элементе всего будущего дома. Все же не стоит.

Толщина плиты такого фундамента рассчитывается по другой схеме.

1. В плиту закладывается две арматурные сетки, расстояние между которыми не должно иметь значение меньше 70 мм.
2. Над верхней и под нижней арматурной сеткой обязательно следует устраивать защитный слой, имеющий размер 50 мм.
3. Учитывается размер и самих прутков для будущей арматурной сетки. Для стандартных прутков он равен 12 мм.

Исходя из данных значений, толщина плиты составит 218 мм (70+50+50+12+12+12+12 или проще 70+50х2+12х4).

Несмотря на высокую стоимость, монолитные фундаменты являются самыми прочными и обладают целым рядом достоинств по сравнению с тем ленточным основанием глубокого заложения.

1. Фундаменты из монолитных плит выдерживают большие несущие нагрузки, равномерно распределяя их по всей площади основания.
2. Цельная платформа практически не подвергается деформации, а это дает гарантию от возникновения трещин или сколов на стенах здания.
3. Основание плиты может использовано в качестве пола для цокольного этажа.
4. Основание из цельной плиты идеальное решение для придания прочности всей конструкции на неустойчивых, пучинистых почвах. Они также являются достаточно простым выходом из положения в климатических зонах, где глубина промерзания почвы достаточно большая. В таких зонах между бетонным основанием и грунтом обязательно устраивают слой теплоизоляции.

к содержанию ↑

«Подушка» под основание

Не стоит забывать о том, что помимо такого параметра, как толщина ленточного фундамента необходимо произвести расчет толщины и подушки под него. В этом случае все точно также зависит от типа почвы. Если песчаный грунт, как известно не подвержен изменениям, то в надежности основания можно быть уверенным, а вот на пучинистой почве все намного сложнее.

Глинистые почвы, или зоны в которых грунтовая вода расположена близко к поверхности, в морозы подвергаются сильному пучению, что сказывается и на основании здания. Также такие почвы подвергаются изменениям не только зимой, но и осенью и даже летом. Например, при обильных дождях они набухают, а в засуху наоборот оседают, из-за этого разница в отметках грунта может составлять 10-15 см.

Разумеется, при неправильно возведенном основании столь значительные изменения почвы не останутся не замеченными и скорее всего, приведут к тому, что фундамент не выдержит нагрузки и лопнет.

Для предотвращения неприятностей, ленточный фундамент не только закладывают на глубину ниже промерзания грунта, но и устраивают под ним песчаную подушку.

к содержанию ↑

Расчет толщины

Благодаря своим свойствам нижний песчаный слой защищает фундамент от поступления излишней влаги и равномерно распределяет нагрузку. Какова же толщина подушки фундамента?

Здесь все зависит от веса общей конструкции и колебания почвы в результате изменения погодных условий. Толщина подушки основания варьируется в пределах 20-60 см.

Делать основание под фундамент из песка несложно. Для этого нужно использовать песок только крупных фракций. Стены вырытой траншеи, перед засыпкой туда песка, стоит изолировать при помощи геотекстиля, чтобы предотвратить осыпание стенок, а также перемешивания частиц суглинистого или глинистого грунта с песком.

Если на участке преобладают пучинистые грунты, то желательно предварительно увлажнить песчаный слой и только потом выкладывать в траншею, не забывая тщательно утрамбовывать. Трамбовка должна выполняться с сохранением ровной горизонтальной поверхности основания из песка.

Когда все работы по выравниванию песчаного слоя и утрамбовыванию закончены, можно переходить к непосредственной заливке фундамента.

к содержанию ↑

Прочный фундамент

Следует отметить, что для долговечности и прочности знать, какая должна быть толщина фундамента для двухэтажного дома недостаточно. Необходимо позаботиться и о дополнительной гидроизоляции основания.

Если строительство не является основной специальностью, произвести правильные расчеты и учесть все нюансы очень тяжело, поэтому расчеты следует выполнять задолго до начала строительных работ.

Очень часто можно встретить последствия неправильного заложения основания для дома, которые проявляются после первой зимовки и наиболее частой причиной является экономия хозяином дома средств на устройство основания.

К примеру, возведенный ленточный фундамент на глубину 60 см. при глубине промерзания грунта в 110 см, с построенным двухэтажным зданием из бруса приведет к тому, что основание просто не выдержит нагрузки и растрескается.

Далее владельцу придется принимать меры по укреплению фундамента и дополнительной арматурной окольцовке по всему поясу. Поэтому самым важным этапом при строительстве являются геологические изыскания, которые позволяют исследовать свойства грунта и определить глубину промерзания. Неглубокий фундамент будет способствовать и тому, что подвальное помещение будет постоянно промерзать, так что впоследствии придется заняться и дополнительным утеплением нижнего этажа.

Определив свойства грунтов, расположенных на вашем участке, вы сможете легко рассчитать какая должна быть толщина фундамента в этой зоне. И не забывайте о том, что при устройстве основания ленточного типа, необходимо чтобы фундамент был выше уровня земли, как минимум на 30 см.

И ни в коем случае не экономьте на средствах, даже если вам очень не повезло с грунтом и предварительные расчеты показали, что возводить придется монолитное основание. Прочный фундамент, это в первую очередь высокий показатель безопасности всего дома, а потому он должен соответствовать всем требованиям. Кроме того, ремонт фундамента, на возведении которого вы пытались сэкономить может обойтись вам в стоимость возведенного основания.

Плитный фундамент: расчет толщины бетонной монолитной плиты под дом, примеры, как рассчитать материалы

При строительстве зданий проводят различные исследования – почвы, ландшафта, на основе которых специалисты рекомендуют тип будущего основания, в зависимости от назначения и вида постройки. В этой статье рассмотрим виды опор, в каких случаях используются, и как проводят расчет железобетонной (ЖБ) плиты фундамента под дом.

Принцип строения плитного основания

Если здание или строение имеет в высоту два-три и больше этажей, а вес его от 20 – 25 тонн на 1 кв.м., целесообразно применять плитный вид фундамента. Это железобетонная монолитная плита толщиной 30-40 см, лежащая под всей площадью возводимой постройки. Для конструкций сложных геометрических форм эту основу обычно разделяют на более мелкие по размеру части, оставляя деформационные швы.

Такие бетонные монолиты бывают 2-х типов:

1. Мелкозаглубленные – относительно бюджетный вариант. Строительно-монтажные работы составляют срез плодородного слоя почвы и уплотнение нижележащего слоя грунта. Такой тип применим для строительства зданий и сооружений небольшой площади, а также для домов из дерева или бревен.

2. Глубокозаглубленные. При возведении построек с большим подвалом или цокольным этажом следует применять глубокозаглубленный фундамент. Материальные и трудовые затраты при этом увеличиваются, так как становится больше и объем земляных работ (нулевого цикла). Для монтажа требуется котлован, на дне которого лежат более плотные грунты. За счет этого выигрывает устойчивость конструкции, так как почвы практически не деформируются под нагрузкой постройки.

Воспользуйтесь рекомендациями специалистов при выборе типа основания, чтобы в ходе эксплуатации будущей постройки не возникло непредвиденных деформаций.

Преимущества плитных фундаментов

Использование такого основания предполагает наличие достоинств и недостатков. К плюсам относят:

• большую площадь опоры, позволяющую монтировать ее на любой грунт;

• отличную жесткость и высокую надежность – минимальна возможность размытия грунтовыми водами, деформирования;

• отсутствие трещин, усадки постройки, так как цоколь – это единая конструкция с фундаментом и плитой первого этажа;

• увеличение полезной площади за счет подвального помещения, подземного гаража;

• долговечность – срок службы составляет до 150 лет;

• при подвижках грунта дает равномерную осадку, что позволяет пользоваться им даже в сейсмически активных и зонах с глубоким промерзанием почвы;

• расчет нагрузки плитного фундамента проводят для мало- и многоэтажного строительства.

При выборе такого вида основания рассматривают и его недостатки. К ним относят:

1. Высокие материальные и трудовые затраты (для глубокозаглубленного типа). Технология возведения требует качественных дорогих материалов и большого количества рабочих – на строительство уходит около 50% всего бюджета.

2. Обязательна солнечная и сухая погода для быстрого схватывания бетона.

3. Дополнительные расходы – при возведении на участке, где имеется склон, нужно заливать одновременно с плитой еще дополнительные железобетонные ребра или сваи с целью предотвращения сползания его по склону.

Расширение помещения в дальнейшем за счет сооружения технического подпола или подвального этажа – это сделать будет невозможно.

Так что стоит сразу обратить внимание на предпроектный этап – оценить расположение участка, его рельеф, а также создать предварительный план дома, чтобы учесть все нужды на те или иные помещения.

VetCAD++ для ZWCAD

Набор утилит, созданных для автоматизации выполнения и оформления строительной документации в ZWCAD

6 000 ₽

СПДС GraphiCS

Автоматизации выполнения проектной и рабочей документации в ZWCAD с учетом требований ГОСТ Системы проектной документации для строительства (СПДС)

77 400 ₽

ZWCAD 2017 Professional (годовая лицензия)

3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов .Net/VBA/ZRX и все возможности стандартной версии

13 000 ₽

Принцип работы плитного фундамента

В связи со все большим ростом населения и расширением среды его обитания, все чаще возникает необходимость возводить постройки на слабых, постоянно влажных, пучинистых, мерзлых и других видах грунтов. Загородные дома имеют все более сложную архитектурную конструкцию, которая включает в себя и различные виды встроенных гаражей, разновысокие этажи, нестандартные решения лестничных маршей и т.д. Несущие стены распределяются по площади фундамента неравномерно, давят на опору с разной силой.

Фундамент постоянно подвергается воздействию извне. Деформация и разрушение несущих конструкций могут появиться вследствие многих факторов, например:

1. Неравномерное воздействие постройки сверху.

2. Движение, деформация грунтов снизу.

Чтобы предотвратить это, нужно не только правильно произвести расчет монолитной плиты фундамента на нагрузку под дом. Также можно заранее:

• перераспределить давление «сверху-вниз» путем усиления пространственной жесткости фундамента;

• снизить нагрузку здания на грунт путем увеличения опорной площади фундамента;

• устранить неравномерность промерзания почвы путем разделения его и отапливаемой площади теплоизолятором.

Эти требования удовлетворяет использование плитного основания.

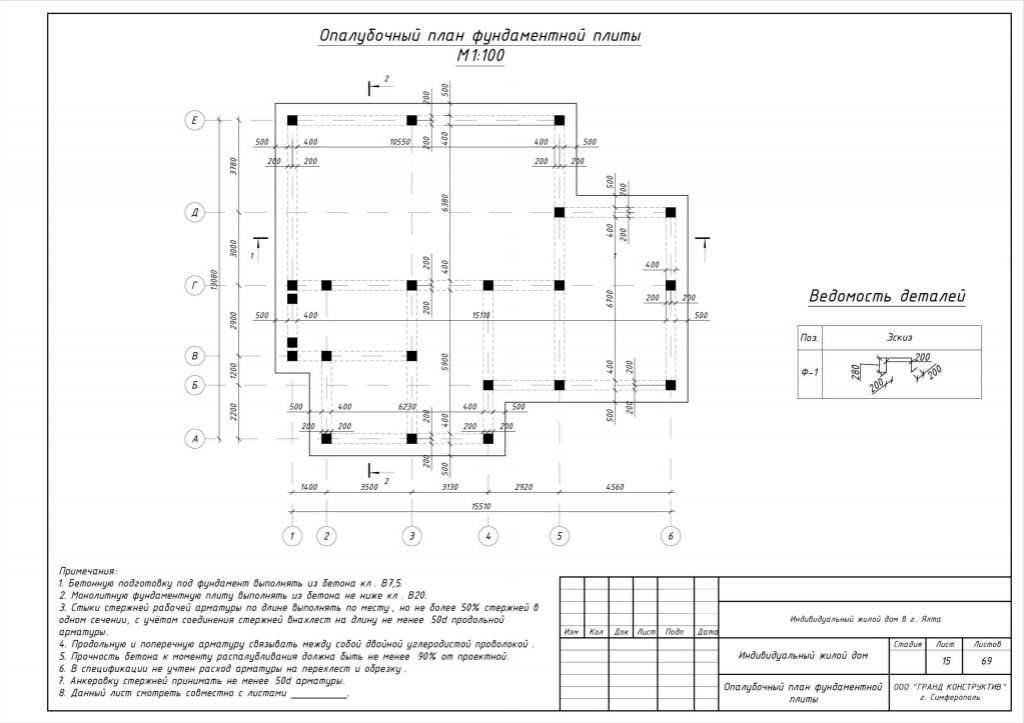

Особенности проектирования плитного фундамента

При создании проекта будущей постройки инженеры учитывают множество факторов, таких как:

• особенности грунта, на котором будут производиться строительные работы;

• масса будущих конструкций;

• давление осадков;

• эксплуатационный вес, согласно СП 20.13330.2011.

Но проектирование плитного фундамента имеет значительные отличия, так как это – единая, совместно работающая конструкция «плита – надфундаментная часть».

Он не должен быть меньше площади возводимой постройки, все консольные части также должны учитываться. Это значит, что при планируемой облицовке тяжелыми материалами, например, кирпичом, нужно проектировать закладку плиты больших размеров для обеспечения опорной площади.

Большое значение при этом имеет изучение отдельных узлов здания и его несущих конструкций. На чертежах указывается эпюры распределения нагрузок и их направление. Важно грамотно смоделировать изгибающие нагрузки, возможные крены, действующую на плиту во время эксплуатации. Для этого специалисты используют компьютерные технологии с возможностью 3D-моделирования. Популярный софт для проектирования в строительстве – ZWCAD – аналог зарубежного ACAD, но менее дорогостоящий;

С помощью таких программ можно произвести расчет толщины монолитного плитного фундамента, пример плиты которого выводят на экран в виде трехмерной модели.

Технология строительства

Чаще всего этот тип основания используют в сложных геологических условиях. Поэтому к проектированию и строительству «плавающих» конструкций предъявляют серьезные требования, подробно описанные в нормативных документах, основными из которых являются:

Схема строительства предполагает:

1. Проведение разных видов изысканий – геологических, гидрологических и других.

2. Изучение результатов исследований.

3. Сбор необходимой документации.

4. Проектирование.

5. Разметку местности.

6. Расчет толщины монолитной бетонной плиты под фундамент.

7. Удаление дерна, выборку грунта и другие манипуляции – дренаж, создание подушки.

8. Прокладку подземных сетей и коммуникаций.

9. Гидро-, теплоизоляцию.

10. Вязку, укладку арматуры для каркаса.

11. Сборку опалубки.

12. Непосредственно бетонирование.

Технология строительства такого типа основания не предполагает использования тяжелой техники. Закладку можно проводить самостоятельно, но во избежание ошибок лучше обратиться к специалистам. Они проведут работы согласно требованиям действующего законодательства, с соблюдением всех норм и техники безопасности.

Расчет объема бетонного раствора

Перед тем как рассчитать толщину монолитной плиты под фундамент, нужно провести вычисления необходимых материалов с учетом факторов:

• неустойчивость грунтов;

• склонность к вымыванию почвы;

• сейсмологическую активность;

• перепады температур и другие.

Определитесь с маркой бетона и проведите подсчет:

1. Измерьте длину, ширину и высоту плиты.

2. Перемножьте полученные данные между собой.

Учитывая возможные отклонения, закупайте материал с запасом.

Помните о том, что иногда по краям плиты делают ребра жесткости для ее упрочнения, для которых тоже необходим бетон. Тогда объем определяют таким образом – к полученной величине прибавляют произведение общей длины, ширины, высоты ребер.

Для трапециевидных укреплений площадь поперечного сечения умножают на общую длину ребер.

Вычисление количества арматуры

Это еще один важный элемент, который входит в расчет плиты фундамента под ТП. Его проводят с учетом требований СНиП 52-01-2003 по определению класса, сечения и количества прута.

Каркас делают перпендикулярно, если толщина основания больше 20 см, сетку закладывают в верхнем и нижнем слоях. Без этого бетон дает трещины при изменениях грунта, что приводит к деформации и разрушению постройки.

Нужное количество определяют по простой схеме:

1. Для плиты размером 8х8 м со стандартным размером ячеек 0,2 м число прутьев – 40 (8:0,2) + 1 = 41.

2. В сетке есть перпендикулярные штыри, значит, результат умножаем на 2, получаем 82.

3. Перед тем как рассчитать плитный фундамент с нужным количеством арматуры, учитывайте, что он состоит минимум из 2-х слоев. Поэтому 82 умножаем на 2 = 164. Если в будущей конструкции предполагается больше слоев, увеличиваете число на их количество, а не на 2. Получаем результат: для плиты 8х8 метров нужно 164 прута.

Не забудьте об определении длины соединительных стержней и их общего метража.

Для плитного типа оснований используют арматуру с ребристой поверхностью. Под конкретную постройку выбирают шаг армирования и толщину прута.

Чтобы сделать расчеты правильно, проектировщики используют программное обеспечение. В этом им помогают:

• СПДС Железобетон, СПДС Стройплощадка;

• CADProfi Архитектура и другие.

Подобный софт дает множество возможностей, таких как рассчитать нагрузку на плиту фундамента под дом, определить нужный объем материалов, создать и автоматически обновлять спецификацию материалов и 3D-прототип будущей конструкции и получить необходимую документацию.

Выбираем программы

Для проектирования и проведения вычислений, занесения результатов проведенных изысканий применяют САПР – различные системы автоматизированного проектирования. Во всех областях строительства и его этапах их используют для:

• разработки ПД с аннотациями, размерами деталей и элементов;

• визуализации структуры материалов;

• создания макетов;

• расчетов нагрузки на основание и выполнения многих других задач.

Компания ЗВСОФТ реализует программные продукты, разработанные для облегчения трудозатрат специалистов разных направлений. На сайте предложены базовые программы:  3 конфигурации ЗВКАД и приложения-надстройки к ним.

1. ZWCAD 2017,2018 Professional. Это софт с возможностью создания двух-, трехмерных макетов строительных объектов, редактирования графических файлов. Они поддерживают VBA /.Net; / ZRX, функцию отображения элементов CAD. Более простое ПО представлено версиями Classic, Standard. В каждой версии встроено много полезных опций. Облегчат работу простой интерфейс и понятный редактор, который под силу даже начинающему проектировщику.

2. VetCAD++ является приложением для основной программы ЗВКАД. Она увеличивает количество стандартных опций, которые включены в САПР, автоматизирует процесс разработки и заполнения сопутствующей строительству документации. Базу данных элементов можно пополнять. Вносить изменения можно вручную или автоматически при считывании информации с чертежей, находящихся в работе. Образец, который используется повторно, может быть дополнен с помощью введения новых параметров для соответствия ситуации моделирования. При расчете плитного фундамента для дома базовая программа с этим модулем облегчит выполнение задачи, выполняя действия по:

• вычерчиванию изделий – сеток, каркасов;

• указанию технических спецификаций металла;

• автоформированию спецификаций материалов, конструкций;

• оформлению чертежей соответственно установленных стандартов.

3. СПДС GraphiCS 10.х с локальной лицензией представляет собой встраиваемое приложение. Его используют для автоматического создания рабочей, технической, административной документации на основе действующего законодательства и установленных норм и правил в строительстве. Модуль содержит:

• большую базу архитектурных объектов;

• полезные утилиты оформления макета и необходимых бумаг;

• возможность использования специальных приложений – СПДС Стройплощадка, СПДС Железобетон.

Цены на представленный софт позволяют использовать его крупным фирмам и индивидуально, а функционал не уступает более дорогому зарубежному ПО.

Используйте лучшее для создания совершенных объектов.

или присоединяйтесь к нашей группе в соцсети

CAD системы: что это такое, особенности программ

Что такое проект организации строительства: разработка и состав ПОС

Проектирование газоснабжения

Проектирование и расчет железобетонных и металлических мостов, создание 3D моделей

Достаточно ли плоский пол или стена для крупноформатной плитки?

Насколько вы готовы к укладке крупноформатной плитки (LFT) или плит из калиброванного керамогранита (GTPT) и обеспечению достаточной ровности поверхности?

Это большое дело и стоит подумать , прежде чем вы начнете .

Давайте исследовать.

Крупноформатная плитка или калиброванные панели из керамогранита: размер плитки значительно увеличивается!

Как определить состояние пола или стены?

Что может случиться, если поверхность недостаточно ровная?

Вопросы читателей:

Почему никогда нельзя выравнивать поверхность тонким набором?

Как клинья и прокладки влияют на плоскостность поверхности?

Какое измерение уровня требуется для плитки размером 30 x 60 дюймов?

Перед укладкой крупноформатной плитки или калиброванных панелей/плит из керамогранита осмотрите поверхность! Он достаточно плоский?

Крупноформатная плитка или калиброванные панели из керамогранита: размер плитки значительно увеличивается!

Размер плитки увеличивается. Плитка большого формата выросла со старых 8 x 8 дюймов до 12 x 12 дюймов, 12 x 24 дюймов, 24 x 48 дюймов и выше. Вы даже найдете калиброванную керамогранитную плитку и калиброванные керамогранитные плиты/плиты (GPT&GPTP/S) размером от 1 метра x 3 метра (примерно 39 дюймов x 10 футов) до 1,60 метра x 3,20 метра (примерно 63 дюйма x 126 дюймов). .

Не только размеры увеличиваются, но и владельцы жилых и коммерческих зданий, а также проектировщики полностью принимают плитку большего размера.

Однако существует разница между крупноформатной плиткой (LFT) и калиброванной керамогранитной плиткой и панелями/плитами калиброванного керамогранита (GPT&GPTP/S).

Недавно выпущенный стандарт ANSI A137.3 дает следующее определение:

«Плитка/плитка: керамическая плитка размером не менее 1 м² (11 футов²). Продукт площадью менее 1 м² (11 футов²) должен быть просто «плиткой».

Это означает, что калиброванная керамогранитная плитка размером меньше 1 метр x 1 метр (39-3/8” x 39-3/8”) считается плиткой большого формата. Однако плитка размером 1 метр x 1 метр или больше считается калиброванной панелью или плитой из керамогранита.

Поэтому установщики плитки должны знать, как приспособиться к естественной деформации, связанной с плиткой большого формата, а также как обеспечить (и получать за это деньги) поверхность, которая позволит укладывать эти продукты без выступов или, по крайней мере, в пределах допустимых допусков, указанных в документах ANSI.

>> См. «Достаточно ли у вас раствора, чтобы компенсировать большую часть коробления плитки?»

Стандарт ANSI для поверхностей чернового пола, ANSI A108.02 — раздел 4.1.4.3.1, частично гласит:

«Для плиток, по крайней мере, с одним краем 15 дюймов (0,38 м) или длиннее, максимально допустимое отклонение составляет , а не не более 1/8 дюйма на 10 футов (3 мм на 3 м) и не более 1 /16 дюймов на 2 фута (1,6 мм на 0,6 м) от требуемой плоскости, если измерять от высоких точек на поверхности».

Как определить ровность пола или стены?

Определить ровность пола или стены относительно легко с помощью десятифутовой линейки.

Просто отметьте подложку каким-либо способом, например, обведите нижние точки и поставьте крестик в высоких точках, чтобы быстро показать, где требуется работа для соответствия спецификации ANSI.

Используя комбинацию цементной шпатлевки (наносимой шпателем или самовыравнивающейся) с рекомендуемой грунтовкой, заполните впадины и зашлифуйте выступающие места (знайте и соблюдайте рекомендации OSHA по шлифовке). Как правило, это обеспечивает поверхность, пригодную для укладки плитки в пределах предписанных допусков.

Между прочим, никогда не следует использовать растворы для тонкой или крупнозернистой и тяжелой плитки (ранее среднеслойные) для выравнивания основания.

Обратите внимание на изображение выше, сделанное во время теста Advanced Certifications for Tile Installers (ACT), как установщик использует поверочную линейку, чтобы определить, достаточно ли плоско нанесенный шпателем пластырь для установки керамогранитной плитки размером 12 x 24 дюйма с 1/8-дюймовый растворный шов и по-прежнему соответствовать требованиям к кромке.

Имейте в виду, что допустимый отступ для этой укладки плитки (со швом менее ¼ дюйма) в соответствии со спецификацией ANSI A108.02, раздел 4.3.7, составляет всего 1/32 дюйма (около толщины кредитной карты).

Что может случиться, если поверхность недостаточно ровная?

Если пол или стена неровные, у монтажника возникают значительные трудности при укладке плитки.

Постоянное поднятие и перестановка плитки, чтобы поверхность плитки была гладкой и ровной, тратит впустую огромное количество плитки.

Когда края плитки не соприкасаются друг с другом, кромка не выглядит привлекательно, но при ходьбе по полу может споткнуться.

И поймите, что установщик несет ответственность за это состояние и может быть привлечен к ответственности за халатность.

Вопросы читателей

Почему никогда нельзя выравнивать поверхность тонкой осадкой?

Алекс Бергланд спрашивает,

Эй, любопытно, почему нельзя выравнивать стены или пол тонким слоем? Я полагаю, что вы можете сделать это с определенным допуском, но где я могу найти рекомендации, когда тонкий набор нельзя использовать таким образом? Спасибо

Скотт отвечает:

Алекс, растворы для тонкой и большой и тяжелой плитки разработаны специально для укладки керамической плитки, но они никогда не предназначались для заделки или «фиксации» стены или пола. Почти все современные производители строительных растворов производят ремонтные материалы на основе цемента для заполнения углублений и выравнивания выступов как на полу, так и на стенах. Эти продукты предназначены для приклеивания практически к любой чистой и должным образом подготовленной поверхности и высыхают примерно через час в зависимости от температуры и влажности. И наоборот, если для заделки поверхности используется тонкий набор, обычно для затвердевания требуется от двенадцати до двадцати четырех часов (много времени впустую).

Кроме того, если толщина тонкого набора превышает рекомендуемую толщину ¼ дюйма, он значительно усядется.

К сожалению, некоторые установщики укладывают плитку на плоские основания, заполняя нижние участки тонким слоем по ходу укладки. Этот «дополнительный» раствор плюс раствор, наносимый зубчатым шпателем, выходят далеко за рамки рекомендаций производителя. Когда раствор начинает схватываться и твердеть, он сжимается, увлекая за собой плитку. Это приводит к липпажу после установки, которого не было при установке плитки. Простой совет, используйте растворы для тонкой укладки, а также большие и тяжелые плиточные растворы для укладки плитки и заплатки для придания ровности основанию .

Виктор Таормина заявляет,

Боюсь, просто не делайте что-то, например, не используйте тонкий слой для выравнивания полов, потому что это не поможет, не объясняю почему. Как установщики, мы всегда ищем, почему что-то не работает. Мы управляем рисками несоблюдения стандартов и практик, ожиданий клиентов в отношении графика и бюджетных условий на рабочем месте. Мы делаем это, пытаясь вести бизнес. 75-80% всех оснований для стен и полов, с которыми я работаю, не соответствуют стандартам плитки по ровности! Вы даете нам одно сообщение, а производители продуктов предоставляют нам противоречивую информацию (усилитель цементного раствора или Schluter), а монтажники имеют собственный опыт, который также часто противоречит производственным стандартам и/или стандартам NTCA. Я понимаю важность образования в попытках улучшить операционную структуру отраслей, но предстоит еще долгий путь.

Скотт отвечает,

Виктор, кажется, я объяснил «почему» в приведенном выше ответе.

Несоблюдение отраслевых стандартов и лучших практик может привести к выполнению работы в соответствии с ожиданиями заказчика по графику и бюджету, но если и когда работа завершится неудачей, установщик будет готов к замене, я предоставлю вам эту работу условия на площадке в большинстве случаев ужасны и никогда не должны быть неприемлемыми. Но мы, как монтажники, продолжаем «принимать» грязное рабочее место, плохие основания и брать работу за меньшие деньги, чем требует работа. Нам нужно перестать мириться с таким плохим отношением к установщикам плитки и добиваться лучших условий. Если бы больше установщиков просто сказали «нет» вышеперечисленному, эти условия исчезли бы. Я знаю, что это нелегко, но нужно с чего-то начинать.

Единственное сообщение, которое я (наряду со многими другими, стремящимися улучшить производство плитки) привожу прямо из TCNA Handbook и спецификаций ANSI.

Поймите, что эти стандарты являются минимальными требованиями и что производители соответствуют или превышают эти минимумы. Это означает, что рекомендации производителя должны соответствовать применимому стандарту и не должно быть никаких противоречий. Как установщики, мы должны строго следовать рекомендациям производителя, чтобы гарантия, которую они предоставляют, улучшала наши установки.

Я также согласен с вами в том, что нам, производителям плитки, предстоит пройти долгий путь. Но каждый из нас должен внести свой вклад — сделать все правильно с первого раза и помочь обучить установщиков, «которые не знают, чего они не знают».

Как клинья и прокладки влияют на плоскостность поверхности?

Комментарии Эмиса Веги,

Большое спасибо. Это очень информативно. У меня есть провалы на бетонном полу, который я собираюсь выложить плиткой. Очевидно, что плитка 600 x 600 не ложится ровно, однако я планирую использовать клинья и прокладки, чтобы выровнять плитку. Сделал макет, и результат не так уж плох, плитки выровнены в пределах допусков, однако я боюсь, что в какой-то момент давление от клиньев может создать и сломать плитки … каков ваш опыт с ними? Есть рекомендации?

Скотт отвечает:

Эмис, я не уверен, что полностью понял ваш вопрос, но попробую.

Я полагаю, что вы описываете системы или устройства контроля липпажа, ранее известные как зажимы для выравнивания краев, которые помещаются между двумя плитками, чтобы привести их верхние поверхности в соответствие друг с другом. Эти устройства хорошо работают только , если они используются в соответствии с рекомендациями производителя, а также требованиями ANSI к плоскостности подложки.

Как отмечалось в первом ответе выше, поверхность, на которую будет нанесена плитка, в вашем случае пол, должна быть плоской в ​​пределах 1/8 дюйма на 10 футов при измерении от высоких точек пола. Для этого обязательно используйте подходящую заплатку или самовыравнивающуюся смесь (с грунтовкой того же производителя), но никогда не используйте тонкий затвердевший раствор.

Для крупноформатной плитки, такой как ваша (примерно 24 x 24 дюйма), в сухом помещении требуемый уровень покрытия раствором обратной стороны плитки должен составлять 80%. Единственный способ узнать, выполнили ли вы это требование, — время от времени снимать плитку, чтобы проверить количество раствора на обратной стороне плитки.

Если укладка плитки завершена таким образом, любая точечная нагрузка, например женская обувь на высоком каблуке, холодильник или тележка для поддонов, не повлияет на плитку и выдержит испытание временем.

Какое измерение уровня требуется для плитки размером 30 x 60 дюймов?

Hiten Patel пишет:

Привет, Скотт! Вы обсуждаете и предоставляете очень полезную информацию по установке крупноформатной плитки. Я кладу очень большую плитку 30”x60” и у меня есть вопрос.

Какое измерение выравнивания мне следует сохранить, чтобы получить хороший уровень для этой плитки очень большого формата? Это бетонный пол на первом этаже дома во Флориде. Должен ли я оставить 1/8 дюйма для 20 футов или 10 футов? Что будет работать? Ценю вашу помощь. Спасибо, Hiten

Вот ответ Скотта:

Hiten, 1/8 дюйма в 20 футах даже более плоский, чем требование, но требование Американского национального института стандартов (ANSI) для любой плитки 15 дюймов или больше с любой стороны (большой Format Tile), подложка должна быть плоской до 1/8 дюйма на 10 футов при использовании 10-футовой линейки, измеряющей от высоких точек .

Выравнивание поверхности в соответствии с этим требованием может быть выполнено путем шлифовки высоких точек (всегда используйте на шлифовальном станке пылезащитный кожух с фильтром HEPA, чтобы соответствовать требованиям OSHA), заполнения низких участков соответствующей цементной заплаткой для пола или комбинацией из двух. Если пол требует тщательной подготовки, вы можете рассмотреть возможность использования самовыравнивающейся подложки (SLU) поверх грунтовки того же производителя.

При работе с любой плиткой большого формата очень важно, чтобы пол соответствовал этому допуску по ровности.

Кроме того, с увеличением размера плитки возрастает потребность в более плоском полу. Гораздо легче выровнять пол, затем уложить плитку обычным способом и всегда соблюдать требования ANSI: 80% покрытия в сухих помещениях и 95% во влажных и наружных помещениях, покрытых раствором на обратной стороне плитки.

Кроме того, следите за тем, чтобы сохранял зазор между плитками не более 1/32 дюйма (толщина кредитной карты). Многие потребители ожидают, что плитка такого размера не отличается от одной плитки к другой. следующий.  Как упоминалось выше, чем более плоское основание, тем легче свести его к минимуму.

Надеюсь, это будет полезно.

Перед укладкой крупноформатной плитки или калиброванных панелей/плит из керамогранита осмотрите поверхность! Он достаточно плоский?

Прежде чем приступить к следующей работе, внимательно осмотрите поверхность, на которую будет укладываться плитка. Что потребуется, чтобы сделать его достаточно ровным для укладки крупноформатной плитки? Выявление нестандартных условий на стройплощадке и запрос о внесении изменений до начала работы повысит ваши шансы на получение оплаты за выполненную вами качественную работу.

И даже не думайте пытаться «исправить» поверхность пола или стены с помощью жидкого раствора! Это не работает и является плохой практикой, которая почти всегда приводит к неудовлетворительному конечному продукту.

Помните, что тонкий набор был разработан для укладки плитки и имел толщину около ¼ дюйма (в зависимости от производителя) после заливки плитки и около ½ дюйма после заливки плитки в большой и тяжелый плиточный раствор. Использование правильного продукта даст гораздо более удовлетворительные результаты, чем создание гибрида, на который не распространяется гарантия.

>> Опыт установки плитки со Скоттом Карозером в компании Coverings

Сделайте одолжение себе и клиенту, сделайте все правильно… с первого раза.

Спасибо за внимание,

Underneath What’s Underfoot

Для влагостойкой установки в ванной, облицованной плиткой, цементная плита марки Unifix PermaBase представляет собой жесткую основу из портландцемента, заполнителя и стеклянной сетки.

Старая поговорка о том, что хороший дом начинается с хорошего фундамента, применима и к укладке плитки и упругого пола. Что может быть сюрпризом, так это то, что шпунтованный черный пол, типичная основа для полов в старых домах, и даже обычная строительная фанера или ДСП не являются ни достаточно гладкими, ни достаточно прочными, чтобы быть хорошим основанием сами по себе. Обычно требуется черновой пол в сочетании с промежуточным материалом или подложкой, которая перекрывает зазоры и стыки, создавая при этом гладкую и стабильную поверхность для чистового пола. В кухнях и ванных комнатах, где чаще всего используются плитка и эластичные покрытия, правильная подложка имеет решающее значение для обеспечения наилучшего внешнего вида и долговечности пола. Загвоздка в том, что подложки не только различаются от материала к материалу, но и отличаются от того, что вы, возможно, помните, использовали в прошлом.

Керамическая и каменная плитка

Десятилетия назад единственным способом укладки плитки, особенно во влажных помещениях, например, в ванных комнатах, была плоская, гладкая плита толщиной 2 дюйма, затертая цементным раствором, или когда-то вездесущая «грязевая работа». ” былого. Грязевые работы по-прежнему подходят для залитых бетонных полов и для высококачественных работ, но для большинства работ по строительству ванных комнат и кухонь стоимость и вес глиняных работ являются излишними (при условии, что вы даже можете найти кого-то с навыками, чтобы сделать это).

Вместо этого, в течение последних 25 лет или около того, стандартный метод укладки кафельных полов основывался на современном подобии глиняных работ, обычно называемых цементной опорной плитой (например, цементная плита марки Durock, HardieBacker, Unifix PermaBase, Wonderboard ). Эти материалы представляют собой цементный раствор и заполнитель, сформированный с помощью сетки из стекловолокна (для структурной целостности) в тяжелые листы толщиной ½” и 5⁄8″, размеры которых варьируются от 32″ x 48″ до массивных 4′ x 8′. .

Будь то камень, стекло или керамика, плитка — хрупкий материал, который требует установки на жесткое основание, чтобы избежать растрескивания. Цементная опорная плита должна лежать на очень устойчивом основании. В новом строительстве толстый фанерный черный пол обычно выполняет свою работу, но в старых домах небольшой прогиб и неровности, присущие черновому полу из 3/4-дюймовой доски, могут быть на грани допустимого, поэтому некоторые производители рекомендуют прикреплять слой 1/2-дюймовой фанеры к основанию. увеличьте черновой пол до толщины 1¼ дюйма. На фанеру наносится тонкий клей с помощью шпателя с зубьями ¼ дюйма. Затем цементные плиты вдавливаются на место, обычно гладкой стороной вниз, и закрепляются через каждые 8 ​​дюймов или около того соответствующими винтами или гвоздями, установленными чуть ниже поверхности. Наконец, стыки проклеиваются стекловолоконной лентой и раствором (или чем-то другим, рекомендованным производителем).

Упругое напольное покрытие

В качестве основы для упругого напольного покрытия, такого как линолеум или пробка, рекомендуется использовать специальную подложку из фанеры. (Фото: Предоставлено АПА, The Engineered Wood Association)

Как принцесса на горошине, различные типы упругих полов — от винила и линолеума до резины — быстро разрушаются от всего, кроме гладкой твердой поверхности. Малейшее углубление или выпуклость под ним могут в конечном итоге «телеграфировать» на поверхность в виде заметного пятна износа. Это означает, что укладка эластичных материалов непосредственно на любой тип основания из досок невозможна, потому что даже если доски имеют шпунт и паз и отшлифованы до гладкости, они будут перемещаться в зависимости от циклов влажности, открывая щели, которые могут появиться в полу. Решение заключается в том, чтобы покрыть черновой пол деревянной подложкой.

Отдельные производители различаются в зависимости от того, что можно и что нельзя использовать для конкретных продуктов, но, как правило, наиболее рекомендуется фанера для подстилающего слоя с рейтингом APA (Американская ассоциация фанеры) толщиной не менее ¼ дюйма (толщиной ½ дюйма, если плиты шире). чем 3″ или не пазогребневая). Деревянная подложка представляет собой высококачественную фанеру с прочной, гладкой поверхностью шпона и специальной внутренней сердцевиной, устойчивой к проколам и вмятинам. Многослойный сердечник также делает подложку более стабильной по размерам, чем обычная строительная фанера, такая как фанера для наружных работ A-C. Для установок, где может быть высокий уровень влажности, подкладочная фанера изготавливается для наружных работ.

Превосходство подкладочной фанеры становится очевидным при сравнении с тем, что не работает. Избавившись от последствий вздутия или бугорков вокруг гвоздей, производители напольных покрытий отказались от ДСП и ДСП. Лауанские доски и другие обычные листовые материалы для лесоматериалов также не принимаются, потому что их сердцевина может содержать скрытые пустоты, а поверхности залатаны клеем, который может растекаться пятнами или телеграфировать через пол.

Хороший, чистый, герметичный черный пол идеален, но на кухне или в ванной, скорее всего, уже есть какое-то напольное покрытие, в связи с чем возникает вопрос: снять его или пройтись по нему? Удаление всех старых упругих полов вплоть до чернового пола требует труда и может повысить вероятность удаления асбеста. Некоторые эластичные напольные покрытия десятилетия назад изготавливались из асбестовых волокон; более важными были некоторые напольные клеи и лайнеры. Короче говоря, эти материалы следует удалять осторожно, никогда не измельчая и не ломая их, что может привести к высвобождению волокон.

Проходка по существующему полу позволяет избежать проблемы с асбестом, но увеличивает толщину пола и возможна только в том случае, если старый материал гладкий, чистый, в хорошем состоянии и толщиной в один слой.
