Устройство монолитного перекрытия Блог с ответами на вопросы и интересными идеями

Мечты о собственном доме — это совершенно обычное дело, но когда такая мечта начинает исполняться, наступает настоящее счастье, и, конечно, возникает другая проблема — как правильно и эффективно справиться с каждым этапом строительства. Приглашенная бригада для строительства домов под ключ справится с такой задачей, но курировать постройку самостоятельно тоже необходимо уметь.

Когда без устройства монолитного перекрытия не обойтись

Самым надежным вариантом перекрытия между этажами считается монолитное, выполняемое из бетона и арматуры. Существуют несколько случаев, при которых монолитное перекрытие при строительстве дома должно использоваться в обязательном порядке. Не секрет, что данный способ надежен на 100%, но при этом он еще и очень дорогой. В каких же ситуациях можно сэкономить и использовать менее дорогостоящий метод, а в каких — нельзя никак:

— К примеру, нет возможности доставки и монтажа сборных железобетонных плит, а также, если вы отказались от других вариантов;

— Особая конфигурация дома и стен в нем, при которой нельзя уложить необходимое количество перекрывающих плит, здесь требуется создание большого количества монолитных участков. Реализация проекта с монолитным перекрытием все-таки возможна, но потребуются дополнительные траты на подъемный кран и опалубку.

Монолитное перекрытие сложной формы

— Отрицательные условия могут стать причиной выбора только монолита, так как он прочен и практически в любых условияъ. К примеру, он спокойно выдерживает повышенную влажность, большие нагрузки, невозможность обеспечить нормальную гидроизоляцию. Смотрите стоимость плиты фундамента. Сейчас плиты перекрытия могут быть предварительно напряженными, стальные тросы применяются для армирования конструкции.

Из-за большой прочности сечение практически не растягивается или имеет невысокие значения растяжения. Однако, такие плиты быстрее становиться хрупкими и поддаются коррозии.

— Если перекрытие совмещено с монолитным поясом — при идентичной цене пояса и сборного перекрытия, а также монолита, логичнее выбрать именно последний вариант. Проблемой могут стать трудоемкие грунтовые условия — высокая сейсмическая активность, просадочность и др.

О толщине монолитного перекрытия

Цена на монолитное перекрытие достаточно высокая, и сразу же необходимо точно определить, какая толщина потребуется в конкретном проекте. Здесь вступают в силу определенные принципы армирования, которые и стоит брать за основу, а именно — значение толщины к пролету. 1/30 — такое значение у плит перекрытия. Если пролет, к примеру, составляет 6 м, то оптимальная толщина перекрытия будет 20 см, если 4,5 м, то 15 см.

Учитываются в данном случае нагрузки, которые будут влиять непосредственно на перекрытие.

Если нагрузки небольшие — как правило, в частных домах они именно такие, то толщину монолитного слоя можно уменьшить на 10-15%.

Арматура: её необходимость и типы

Монолитное перекрытие по профлисту требует армирования. Бетон по своей структуре хорошо сжимается, арматура, наоборот, отлично растягивается. Объединение этих двух качеств позволяет получить совершенно новый улучшенный композитный материал, имеющий очень сильные значения стойкости и долговечности, способный выдержать большие нагрузки и некоторые деформации. Армирование так же используется в бетонных лестницах.

Устройство монолитного перекрытия по проф-листу

Арматура во всей бетонной конструкции занимает определенное место — в зоне наибольшей растянутости, чтобы помочь крепко сжать все основание. Данная арматура называется продольной. Еще один фактор успеха — арматура должна получить хорошее сцепление с бетоном, иначе ее функция не будет выполнена максимально точно, для этого по всему хлысту арматуры наносятся специальные насечки.

Арматурные стержни располагаются с определенным шагом для перекрытий, равным 15-20 см. В зависимости от ряда факторов арматуру могут установить в нижнем либо верхнем участке бетона. Наибольшее напряжение в конструкции возникает в нижней части плиты, вверху у краев и по центру — именно эти участки усиливаются армированием. Цена кладку перегородок из газобетона на порядок ниже, но не всегда выбирается из-за оказываемого давления и веса на такие перекрытия, т.к. газобетон достаточно лёгкий материал. Однако нагрузки всё равно необходимо рассчитывать предварительно.

Второй тип армирования — поперечный, он располагается вертикальным образом. Благодаря нему вернее армирование будет производиться максимально точно и правильно. Внешний вид его напоминает поддерживающие каркасы или согнутые детали. Данные элементы гнутся как правило сразу на объекте из имеющейся арматуры, по этому арматуру на них израсходованную необходимо учитывать в заказе основной арматуры для монолитного перекрытия.

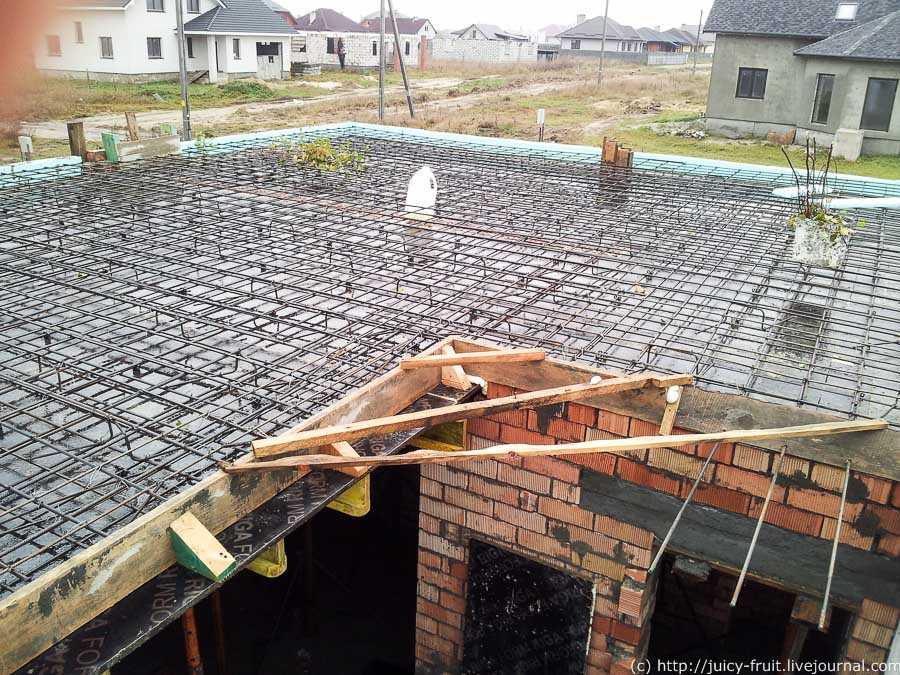

Арматурный каркас монолитного перекрытия

Если плита не сильно нагружается, то поперечное армирование играет исключительно конструктивную роль. Если нагрузки на плиту большие, то данный тип армирования поможет защитить плиту от разрушения. Так как в загородном строительстве непомерных нагрузок на плиту практически нет, то исполняется конструктивная роль — бетон воспринимает опорную поперечную силу. А вот монтаж кровли в СПб выполняется уже после устройства монолитного перекрытия и сооружения общей коробки дома, но это не менее важный и сложный процесс.

Достоинства монолитного перекрытия, отличия от других типов

Среди значительных плюсов применения монолитного перекрытия при строительстве частного дома — возможность проведения работ без тяжелой техники, можно не привлекать подъемные краны или манипуляторы. Можно не привлекать и воспользоваться ручным трудом по замесу и подъёму бетона. Но, как правило, придётся использовать две вещи – авто-бетоносмеситель и бетононасос для доставки бетона в нужный заливаемый участок плиты.

Использование бетононасоса в устройстве монолитного перекрытия

С помощью монолита существует возможность перекрыть даже сложные с конструкционной точки зрения пространства, чего нельзя сказать о сборных железобетонных плитах.

Если сравнивать монолит с перекрытием из дерева, то прочность будет далеко не на стороне последнего варианта. При невысокой толщине монолитного слоя он выдерживает практически все существенные нагрузки, и его прочность не поддается сомнению практически никогда. Огнестойкость монолит также имеет повышенную — к примеру, перекрытие второго этажа по деревянным балкам выдержит огонь 15 минут, монолитное — 65 минут и более.

Сложные конфигурации перекрытий

Существуют сложные типы монолитных перекрытий (что сказывается и на стоимости монтажа крыши), которые необходимо правильно рассчитывать, верное армирование в данном случае также является обязательным шагом. В результате, всегда получается индивидуальное конструирование с учетом индивидуальных особенностей нагрузки, построение и прочих параметров. Специалисты помогут в таком случае сделать правильный расчет, а также сэкономить деньги.

Типы монолитных перекрытий тоже бывают разными: к примеру, пользуются спросом плоские монолитные плиты. Мы уже писали, что толщина соотносится к величине пролета как 1 к 30. Правильное соотношение бетона и арматуры в конструкции всегда приветствуется, так как не получится перерасход этих двух компонентов, который не приведет к увеличению прочности.

Следует учесть и тот фактор, что монолит выполняет свои функции лучше по меньшему расстоянию. Несущие стены и колонны в доме передают вес перекрытий на фундамент, и толщина их должна быть не менее 25 см (длина кирпича). На определение толщины стен влияет сразу несколько факторов:

— величина пролетов;

— количество пролетов;

— назначение помещения;

— этажность дома.

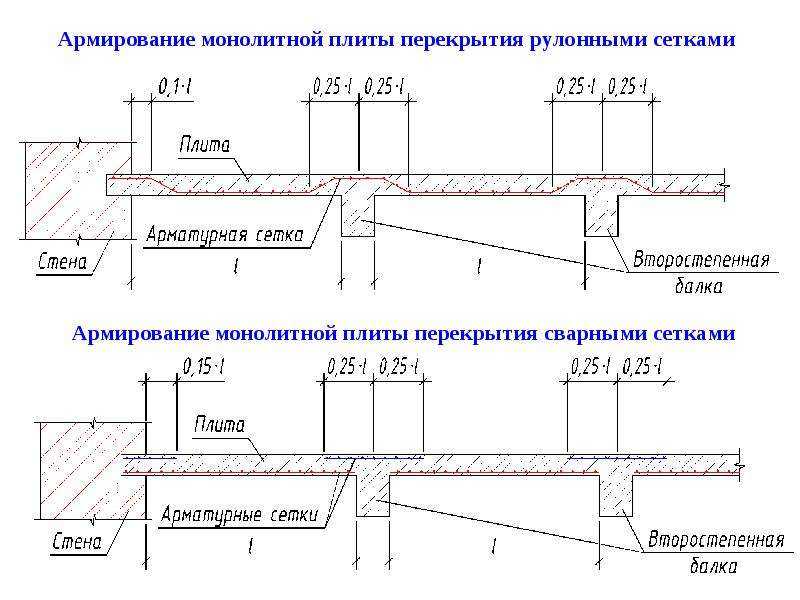

Если была выбрана толщина бетона меньше 15 см, то армирование выполняется всего в один слой, однако, решение все равно принимается на основе соответствующих норм и правил (следует смотреть официальные документы). Если толщина слоя превышает 15 см, то, как правило, продумывается расположение двух слоев арматуры. Арматуру связывают специальной вязальной проволокой.

Сетка имеет стандартный размер ячеек 15х15 или 20х20 см. Арматура имеет диаметр 8-14 мм. Специалисты рекомендуют использовать на всем протяжении работ сетку с одинаковыми ячейками.

Если требуется дополнительное армирование, то оно выполняется отдельными стержнями длиной от 40 до 150 см — она зависит от перекрываемых пролетов и нагрузок.

Армирование, установка опалубки

В частных домах, в которых отсутствуют колонны, а имеются классические несущие стены, сначала применяется основное армирование, дополнительно же обрамляются отверстия. Что касается опалубки, то ее можно устанавливать как на всю площадь, так и частично. Чаще используется способ установки на всю площадь — он более основательный. Тщательным образом выставляются стойки, вес бетона при этом равен 200-300 кг на квадратный метр. ДСП кладется на опалубку — одного и того же материала хватит на два раза применения — как раз на два этажа классического частного дома. Опалубка может выполняться из досок или листов древесно-стружечной плиты, которая так же бывает и в специальном опалубочно-глянцевом водонепроницаемом исполнении.

Внимательно надо следить за тем, чтобы не было даже небольших щелей в опалубке — в противном случае цементное молочко будет протекать вниз, снижая при этом прочность всей конструкции.

Слой бетона под арматурой по толщине всегда должен быть не менее двух сантиметров. На опалубку под арматуру обязательно выставляются плашки, приподнимающие арматурный каркас от опалубки. По консистенции бетон следует делать в меру густым и жидким, определяющая характеристика — это его пластичность, которая позволит равномерно заполнять все пустоты и замечательно уплотняться.

Марка бетона для монолитных перекрытий используется не ниже М200, класс — В15.

Как только бетон зальется, до полного отвердения, за ним следует внимательно ухаживать и следить — к примеру, летом не допускать пересыхания и периодически увлажнять водой (смачивать), накрывать обычной пленкой для поддержания необходимой влажности по технологии.

Утепление и шумоизоляция монолитного перекрытия

Максимальную прочность после заливки бетон набирает примерно по истечению четырех недель. Если опалубка снимается раньше, то рекомендуется установить специальные подпорки. Высокая плотность бетона хорошо проводит звук, поэтому не обойтись без шумоизоляции комнат. Для этого выполняется засыпка керамзита под стяжку или же укладка экструдированного пенополистирола. Бетон проводит и холод, поэтому рекомендуется утеплить перекрытие, а именно, наружные края (торцы). Утеплитель при этом накладывается на данные торцы снаружи дома. Не стоит забывать и о своевременном проведении коммуникаций и проводов, иначе после застывания монолитного перекрытия выполнить это будет трудно.

Высокая прочность бетонного монолита не поддается сомнению, ведь история его применения насчитывает века. Ленточный фундамент или фундамент на буронабивных сваях, в большинстве своих пунктов, аналогичны монолитному перекрытию. Заручившись знаниями о правильной технологии устройства монолитного перекрытия и контролируя процесс реализации вы точно получите именно тот дом, который простоит десятилетия, обеспечивая вас теплом, комфортом и надёжной защитой.

Виды межэтажных перекрытий для частного дома — плюсы и минусы

Строительство любого дома невозможно без обустройства перекрытий. Мы будем говорить о межэтажных, оставив за рамками статьи цокольные, подвальные и мансардные разновидности. Проанализируем возможные варианты и выясним оптимальный для вашего дома.

В частном домостроении используются три типа межэтажных конструкций: деревянные, монолитные, из железобетонных плит. О них наш дальнейший разговор.

Деревянные перекрытия — легкость и экологичность

Деревянное балочное перекрытие

Подходят для: малоэтажных деревянных, каркасных, пеноблочных или газобетонных домов.

Достоинства:

небольшой вес — нет сильной нагрузки на фундамент;
быстрый — простой монтаж без строительной техники;
экологичность — вряд ли существует материал чище, чем дерево.

Недостатки:

низкая влаго- и термоустойчивость;
легкая воспламеняемость;
неудовлетворительная шумоизоляция;
невысокая прочность.

Но почти все недостатки исправимы с помощью антисептических и антипожарных пропиток, металлоусиления, современных тепло- и звуконепроницаемых материалов.

Перекрытия из железобетонных плит — строим на века

Плитное перекрытие в доме из газобетона

Подходят для: высоких зданий с мощным фундаментом и прочными стенами, например, из кирпича; каркасных строений на монолитной железобетонной основе.

Плитные перегородки — высокопрочные, надежные, долговечные, выдерживают огромные нагрузки. В течение 50 лет после производства бетон только наращивает прочность. Другие преимущества:

невысокая стоимость;
легкий монтаж;
хорошая тепло- и звукоизоляция.

Недостатки:

большой вес;
установка с участием спецтехники;
необходимость заливки стяжки для равного распределения нагрузки.

Достоинства железобетонных плит намного превосходят их отрицательные стороны — а потому они весьма популярны в частном строительстве.

Монолитные железобетонные перекрытия — надежность и универсальность

Монолитная плита перекрытия

Подходят для: помещений любых размеров (кроме деревянных строений). В габаритных зданиях и в домах из легких материалов (газобетон, пенобетон) требуются дополнительные опоры. Плюсы:

высокая звукоизоляция — при толщине в 14 см не пропускают посторонние шумы;
гладкая нижняя поверхность без швов и перепадов. Для отделки потолок достаточно прошпаклевать и окрасить;
создание выносных конструкций (балконов) одной целой плитой с перекрытием. Такие балконы намного долговечнее.

Основной минус — в сложности самостоятельного сооружения и задействовании большого количества спецоборудования.

Подводя итог

Выбрать тип межэтажной перегородки для будущего жилья несложно ввиду их малого разнообразия.

Главный критерий — прочный фундамент и качественные материалы стен.

Так, в брусовом строении бетонные переборки — нонсенс, поскольку их тяжесть чрезмерна для деревянной конструкции. А деревянные перегородки в кирпичном здании просуществуют гораздо меньше стен.

Идеально, если предварительно расчеты проведет архитектор (с учетом типа грунта, вида фундамента, веса кровли). Доверьте это серьезное дело специалистам, обратившись в СК «Свой Дом»: +7 (812) 244-71-62.
