Решетки на отдушины в фундаменте. Технология работ по монтажу отдушин

Устройство отдушин в фундаменте деревянного дома имеет особое значение. Древесина подвержена гниению, поэтому организация монтажа отдушин требует особого подхода.
Обычно в таких домах отдушины надо делать между первым и вторым венцом закладных балок. Также допустимо сделать их между цоколем и первым бревном.

Схема обустройства фундамента вентиляцией

1. Начинать строительные работы следует, отступив метр от угла дома, чтобы избежать образования воздушных карманов.
2. Перед тем, как приступить, надо сделать разметку, а также распланировать расположение и величину отверстий.
3. Процедура установки воздухоносных труб из асбестоцемента проводится во время армирования фундамента. В арматурную сетку последовательно вставляются трубы диаметром около 15 см по периметру дома. При помощи проволоки следует сделать соединение трубы с арматурой.
4. Во время заливки бетона трубы надо заложить землей или песком, закрыть выходные отверстия. Это будет препятствовать попаданию в них цементного раствора.
5. После высыхания бетона опалубка убирается, отверстия труб освобождаются от содержимого.
6. Продухи в фундаменте рекомендуется закрыть металлической сеткой, чтобы препятствовать попаданию туда грызунов.

Инструменты для отдушин в фундаменте

Чтобы самостоятельно сделать отдушины в фундаменте, могут понадобиться некоторые из нижеприведенных инструментов и материалов:

• перфоратор;
• молоток, кувалда;
• асбестоцементная труба;
• сверла по металлу, дереву;
• стамески;
• решетки на воздухоносные отверстия;
• песок.

Как закрыть продухи от грызунов. Мыши в частном доме

В человеческие дома мышей гонят голод и холод. Летом грызуны могут кормиться и на полях-огородах, а с наступлением морозов они бегут туда, где есть запасы еды.

У мышей отличное обоняние, пищу они чувствуют на расстоянии в два километра.

Мешок муки в кладовке, пакеты с крупой в кухонном шкафу… Для мышей все это – как магнит.
И если дом не защищен от грызунов на еще стадии строительства, ничто и никто не сможет остановить мышь, которая пытается проникнуть в дом.

Кроме запаха еды, человеческое жилье привлекает мышей утечками тепла.

Чем лучше утеплен дом, чем лучше тепло замкнуто и чем меньше просачивается наружу, тем меньше он привлекает грызунов.

Есть такая рекомендация: с наступлением зимы хорошо нагреть дом и проверить его тепловизором. Места утечек тепла обычно окажутся точками проникновения в дом мышей. Важно устранить утечки как можно быстрее.

Обычно в одном частном доме живет несколько больших семейных мышиных колоний (самец, несколько самок и детеныши). В отапливаемом доме с искусственным освещением мыши перестают держать себя в границах, определенных им природой: размножатся круглый год (а не только летом), могут быть активны в любое время суток (а не только ночью) и т.д.

За год самка домовой мыши приносит в среднем около 10 приплодов по 3-12 детенышей в каждом.

И все это полчище мышей постоянно что-то грызет. Мыши не могут поступать иначе: резцы у этих грызунов растут всю жизнь, и они должны постоянно стачивать их, чтобы не погибнуть.

Забыли сделать продухи в фундаменте. Для чего вентилировать подполье

Если в неутепленном фундаменте не предусмотрена вентиляция, в подполе быстро возрастает влажность, которая рано или поздно преобразуется в конденсат. Влага в виде пара поступает через перекрытия из дома, а также из грунта. Так как вентиляция фундамента отсутствует, выводить ее нет возможности, она накапливается в грунте под домом, в стенах цоколя, оседает на балках перекрытия, на досках чернового пола и/или материалах подшивки. Там же, где положительная температура и большая влажность (под отапливаемым домом даже в сильные морозы температура всегда выше нуля), там всегда очень активно размножаются бактерии, грибки, гниют материалы. В результате в дом проникают очень неприятные запахи, материалы разрушаются.

Так через несколько месяцев выглядит подпол без вентиляции

Вторая причина, по которой необходима вентиляция подпола — газ радон, который выделяется из почвы, и, порой, в немалых количествах. Это естественный радиоактивный газ. Без вентиляции радон скапливается в верхней части подпольного пространства, постепенно просачивается в дом. К чему может привести наличие радиоактивного газа в жилых помещениях рассказывать, наверное, не надо. Так что это еще одна весомая причина, по которой необходимо делать вентиляцию подпола.

Есть два способа вентилировать подпольное пространство:

• Сделать в фундаменте продухи (называют еще отдушины). В этом случае влага удаляется за счет сквозняка — вентиляционные отверстия располагаются в противоположных стенах.

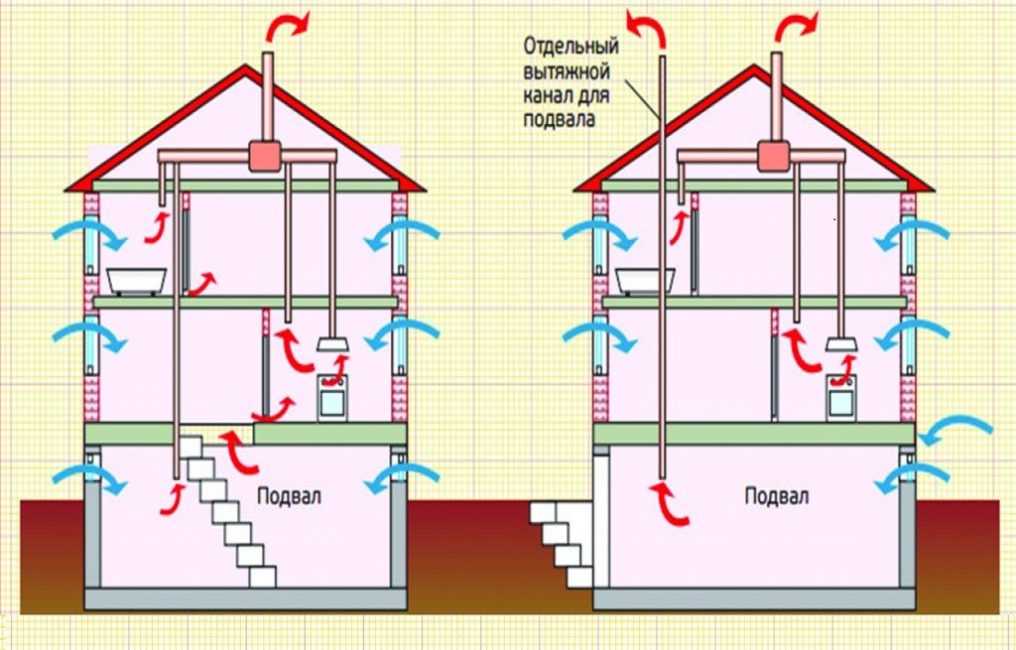

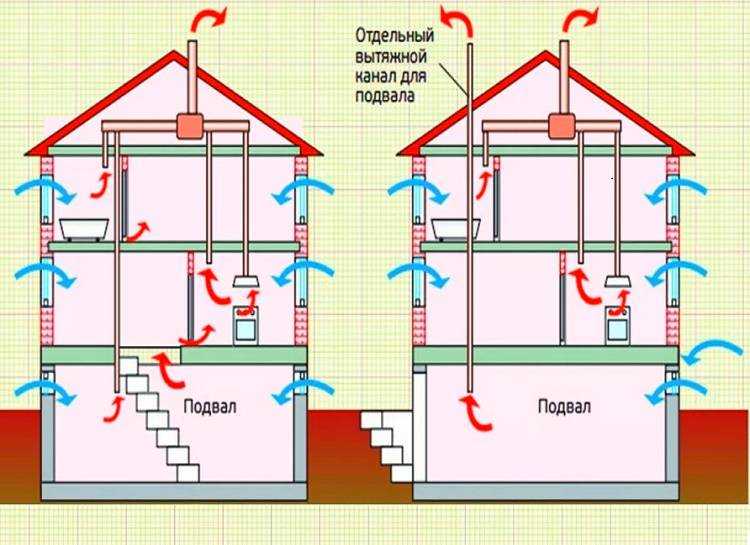

• Организовать вытяжку воздуха из подпола  — вывести вентиляционную трубу на крышу, а поступление воздуха — через решетки в помещениях. В этом случае продухов в фундаменте не делают, но необходимо сделать основательное утепление наружное фундамента + цоколя +. После чего застелить гидроизоляцией грунт внутри подпола.

Второе решение дает возможность улучшить эстетику и не выстуживать за счет сквозняков подпол, но требует значительных материальных вложений. Этот вариант подходит, если вы собираетесь строить энергосберегающий, хорошо утепленный дом. Во всех других случаях уместнее делать продухи фундаменте.

Чем заткнуть продухи в фундаменте. Назначение продухов в фундаментах частных домов

Продухи или отдушины представляют собой отверстия небольшого размера, которые выполняются в различных конструктивных элементах здания, например, крыше или фундаменте.

Особенно серьезное значение приобретает правильное устройство продушин при возведении деревянных построек. Это тем более важно, если учесть, что здания из бревна или различных видов бруса считаются сегодня наиболее востребованными в частном домостроении.

Продухи в фундаменте выступают обязательным элементом постройки в том случае, если речь идет о здании, конструкция которого предусматривает наличие подпольного пространства. Как правило, это относится к домам, при возведении которых используется ленточное основание фундамент и его разновидности – ленточно-свайная или ленточно-столбчатая. Назначение продухов в подобных сооружениях обусловлено необходимостью решения следующих задач:

• Установление в подпольном пространстве оптимального уровня влажности путем проветривания, что необходимо, так как водяные пары практически всегда выделяются из грунта. Важнейшей целью устройства продухов является поддержание строительных конструкций в сухом состоянии, что гарантирует максимальный срок эксплуатации;
• Удаление из подполья вредных веществ и газов, которые накапливаются внутри. Например, большинство специалистов придерживаются мнения о том, что из почвы в небольших количествах, но постоянно выделяется радон. При неэффективно работающей вентиляции концентрация этого вещества увеличивается, что приводит к негативному воздействию на здоровье обитателей дома;
• Поддержание температуры в подполье на необходимом для эффективной эксплуатации уровне. Согласно действующему сегодня Своду правил, для этого требуется, чтобы температура в неотапливаемом подпольном пространстве была выше, чем снаружи, максимум, на 2 градуса.

В большинстве случаев устройство продушин выполняется в процессе строительства. Форма отдушин не имеет серьезного значения, поэтому наиболее часто применяются простые в исполнении круглые или прямоугольные конструктивные элементы. Оптимальным вариантом определения их размеров и количества выступает расчет на стадии разработки проекта постройки.

Вентиляционные решетки для продухов фундамента. Какими должны быть отдушины в фундаменте и как их расположить

Вентиляционные отверстия в фундаменте делают круглого или квадратного сечения. При желании можно и треугольной или любой другой формы. Лишь бы по площади они были достаточны для эффективного удаления влаги из подпола.

Размеры

Размеры вентиляционных отверстий в фундаменте регламентируются СНиПом (СНиП 31-01-2003). В пункте 9.10 сказано, что площадь продухов должна быть не менее 1/400 от общей площади подпола. Например, если у вас дом размером 8*9 м, площадь подпола 72 кв. м. Тогда общая площадь отдушин в фундаменте должна быть 72/400=0,18 кв.м. или 18 кв. см.

В том же пункте норматива прописана минимальная площадь продуха — она не должна быть меньше 0,05 кв.м. Если переводить в размеры, то получается, что прямоугольные отверстия не должны быть менее чем 25*20 см или 50*10 см, а круглые должны иметь диаметр 25 см.

Можно сделать и большие отверстия

В многоэтажных домах так и делают, но в частных такие отверстия смотрятся слишком большими. Обычно их делают раза в два меньше, увеличивая при этом количество отдушин так, чтобы общая площадь продухов была не ниже рекомендованной.

Как расположить

Делают продухи в фундаменте на 15-20 см ниже верхнего края ленты. Если цоколь низкий, перед отдушиной делают углубление — приямок. Но вентиляция подпола обязательна.

Продухи в цоколе располагают равномерно на всех сторонах фундамента друг напротив друга. Это необходимо для того, чтобы вентиляция фундамента работала нормально. Ветер, «залетая» в одно отверстие, будет вылетать в другое, унося с собой водяные пары и радон.

Располагают продухи в фундаменте друг напротив друга

Расстояние между  двумя соседними продухами в цоколе — порядка 2-3 м. Если есть какие-то простенки внутри, на каждое «помещение» необходимо не менее одной отдушины. В самих перегородках также необходимо сделать отдушины — чтобы дать возможность воздушным массам двигаться и образовывать сквозняк. Это именно то, что нам надо. Чтобы движение было более-менее свободным, площадь или количество отверстий во внутренних перегородках должна быть больше и лучше, если больше она в 2-3 раза. Можно сделать несколько отверстий такого же размера, как и в цоколе, а можно одно, но широкое. Второй вариант, кстати, предпочтительнее — образовавшиеся проходы можно будет использовать для обслуживания подпола.

Если не найдете решетку подходящего диаметра можно поступить так

Отдушины в фундаменте любого формата необходимо закрывать решетками — чтобы в подпол не проникла живность. Желательно чтобы решетки были металлическими, а отверстия — небольшого размера. Для мышей пластик не проблема, а не допустить их проще, чем потом с ними бороться.

Видео вентиляция решётки фундамента

Продухи в подвале частных и многоэтажных домов, технология монтажа

Подвальное помещение нуждается в вентиляции. Она необходима для поддержания оптимального уровня влажности и безопасности жильцов. Самый простой и эффективный способ ее обеспечить – оборудовать отдушины. Они представляют собой технологические отверстия в фундаменте. Сделать их лучше всего при постройке здания, но если этого не учли сразу, то возможно просверлить их уже в готовом доме.

Оглавление:

1. Технические параметры и назначение
2. Меcторасположение и расчет количества
3. Правила обустройства
4. Монтаж отдушин в жилых зданиях
5. Когда не нужна вентиляция?

Что такое продухи и какие функции выполняют?

Они необходимы для строений на ленточном и плитном фундаменте с подвальным помещением. Их пробивают или оборудуют на этапе монтажа, на расстоянии 30 см от земли в стене неотапливаемого подполья. Обеспечивают естественную циркуляцию воздуха. Если подвал отапливается, то устанавливают систему принудительной (приточно-вытяжной) вентиляции.

Отдушины имеют круглую или прямоугольную форму, размеры и количество отверстий зависят от габаритов подпола и толщины фундамента. Эти нормы прописаны в СНиП 2.08.01-89 «Жилые здания». Но если при возведении многоэтажных домов их соблюдение контролируется, то в частном – ответственность только на застройщике, и заниматься расчетом количества, размеров и расположения требуется самостоятельно.

Функции естественной вентиляции:

• Препятствует скапливанию радиоактивного газа радона. Он выделяется почвой и некоторыми стройматериалами. Вещество не имеет запаха и обнаруживается только специальным прибором.
• Выводит пар. Снижается влажность, быстрее испаряется конденсат. Предотвращаются процессы гниения, распространения плесени и грибка. Допустимый уровень влажности для таких помещений – до 65 %.
• Регулируют температуру воздуха. Согласно нормам (СНиП 31-01-2003 «Здания жилые многоквартирные») в подвале с естественной вентиляцией должно быть не ниже +5 градусов, но и не слишком тепло. В частном доме, где нет коммуникаций под полом – лучше ниже. При превышении температуры усиливается выпадение конденсата, а значит, больше вероятность загнивания и роста плесени.

Оборудование требуется в кирпичном, деревянном, бетонном домах и в любых строениях, где есть неотапливаемый подпол. А нужны ли продухи в фундаменте без подвала – на этот вопрос специалисты отвечают однозначно – нет. Сделать их в сплошном основании практически невозможно.

Расположение и количество отдушин

Согласно нормам для жилых зданий, они оборудуются в соответствии с площадью погреба. Должны составлять 1/400 часть в регионах с низкой радоноопасностью и 1/100 или 1/150 – с высокой.

Радон – природный газ, он постоянно выделяется из почвы и стройматериалов, наибольшее его скопление обнаруживается именно в домах. Попадает в организм вместе с воздухом, обладает радиационной активностью.

Площадь каждого продуха – не менее 0,05, но не более 0,085 м2. Ширина не может превышать толщину фундамента – это правило нужно соблюдать для сохранения несущей способности. Крупные отдушины укрепляются по всему периметру.

Отверстие в наливной ленте должно располагаться под металлическими прутами, выполняющими роль армировки. Допустимое расстояние от земли – 20-30 см, но не ниже, есть опасность, что в подпол попадет вода во время обильных осадков или таяния снегов.

Для установки продухов в бетонном фундаменте дома используют пластиковые канализационные трубы большого диаметра и встраивают в опалубку. Применять деревянные бревна для этой цели не стоит, так как их будет сложно извлечь после высыхания раствора. В кирпичном оставляют свободное пространство размером 20х25 см в кладке, усиливая верхний ряд металлическим уголком, или устанавливают трубу. В деревянном и плитном основании придется выпилить или пробить отверстие механически.

Пример расчета для дома, площадь подвала которого составляет 100 кв.м:

• Разделить 100 на 400 или 150 (в зависимости от региона, где планируется постройка).
• Получается 0,25 и 0,7 соответственно.
• Разделить значение на площадь одной отдушины (0,05 м2).
• Итоговое число 5 или 14 – это и есть количество продухов.

Важную роль играет расположение. Они должны присутствовать в каждой внутренней перегородке внутри погреба, как минимум по две штуки на отсек. Лучше всего размещать их напротив друг друга для сквозной вентиляции. По одному отверстию нужно оборудовать в углах строения. Если отсеков много, то общее количество увеличится.

Первый продух устанавливается в 90 см от угла, остальные – на равном друг от друга расстоянии, это позволяет избежать образования невентилируемых участков. Для предотвращения размножения грызунов и бездомных животных в подвале рекомендуется поставить на них решетки. Их можно соорудить самостоятельно или приобрести готовые из металла или пластика.

Что важно знать о вентиляции подвала?

При полном отсутствии вентилирования в подпольном помещении неизбежно превышение влажности. Такое здание преждевременно разрушается под действием плесени, грибка и гниения. Особенно страдают от этого деревянные дома. Но и с наличием отдушин нормы могут быть нарушены из-за неправильной эксплуатации.

Наиболее частая ошибка – это заделывать отверстия в зимний период. Если продухи наглухо закрыты, возможны такие же последствия, как и при их отсутствии:

• разрушение фундамента;
• скопление газов и отравление ими жильцов первых этажей здания и людей, обслуживающих коммуникации;
• превышение температуры, из-за чего создается парниковый эффект и провоцируется рост грибка и плесени;
• размножение блох и комаров.

Все эти факторы влияют на здоровье жильцов. Если в подвале не работает вентиляция, увеличивается риск бронхолегочных заболеваний. Продухи должны быть открыты зимой и летом как в многоэтажных, так и в частных жилых домах. Допустимо закрывать отверстия лишь в период сильных холодов, но временно.

Для снижения теплопотери в жилых помещениях рекомендуется утеплять перекрытие первого этажа, а не блокировать вентиляцию.

Как сделать продухи в уже готовом доме?

В случаях, когда жилое здание уже построено, но отдушины в подвале по каким-то причинам не были предусмотрены, придется оборудовать их другими способами. Все зависит от материала фундамента.

1. Деревянный дом.

Для работы потребуется бензопила и доска. Отверстие проделывают в закладном бревне, на расстоянии 30 см от земли – это 1-2 венец. Спилы оформляются досками, затем продухи закрываются решеткой.

2. Дом из кирпича, бетона.

Самостоятельно провести эту работу не получится. Необходим специальный инструмент для сверления твердых материалов – перфоратор с алмазным буром (диаметром 120-160 мм). Доверить это лучше профессиональной бригаде, так как если нарушить расположение отверстия, можно снизить несущую способность и спровоцировать растрескивание.

Нюансы работы:

• если основа выполнена из бетона, важно не попасть в арматурный пояс, чаще прутья расположены ближе к земле и к стене;
• сверлить стоит постепенно, по 1-2 см, периодически смачивая бур водой, чтобы избежать перегрева прибора;
• готовая дыра не должна оказаться у самого края фундамента;
• после завершения отдушину следует укрепить армирующими уголками.

Еще один вариант исправить положение – постелить пол по грунту. Но это решение больше применимо к европейским теплым регионам. В условиях холодного климата такой способ не всегда оправдан.

Иногда вентиляционные отверстия оборудуют прямо в полу, то есть воздух циркулирует между жилым помещением и подполом. Такой вариант встречается в частных домах. Он не самый лучший, так как жильцам придется дышать вредными газами и спорами плесени.

Когда допустимо не делать отдушины?

Есть лишь несколько ситуаций, когда продухи в подвале жилого дома не требуются:

• подпольное помещение постоянно вентилируется принудительной системой;
• пространство между полом и грунтом засыпано песком или землей;
• погреб отапливается.

Во всех остальных случаях отдушины – это обязательный элемент, без которого будет нарушен уровень влажности и температурный режим. Позаботиться об их установке стоит на этапе проектирования здания, тогда будут учтены все особенности строения. Если дом уже возведен, лучше потратиться на сверление, чем регулярно укреплять основание и бороться с плесенью и грибком.

Вентиляционные отверстия в многоквартирных домах

Настройте свою погоду

Укажите свое местоположение:

Введите город и штат или почтовый индекс

По мере того, как многоквартирные дома становятся выше, а их жилая вместимость увеличивается, надлежащая вентиляция продолжает оставаться постоянной проблемой. Владельцы и арендаторы стремятся стать более энергоэффективными, и это также создает уникальные проблемы для обеспечения надлежащей вентиляции. Многоквартирные дома всегда сталкиваются с риском переноса воздуха из одной квартиры в другую, поэтому несвежий воздух постоянно рециркулируется. Существует также появление наружного воздуха с загрязняющими веществами, поступающими внутрь и ухудшающими качество воздуха в доме.

Важно понимать, как работают вентиляционные системы в многоквартирных домах, и как можно использовать эти знания для устранения некачественного воздуха и необычных или отвлекающих запахов.

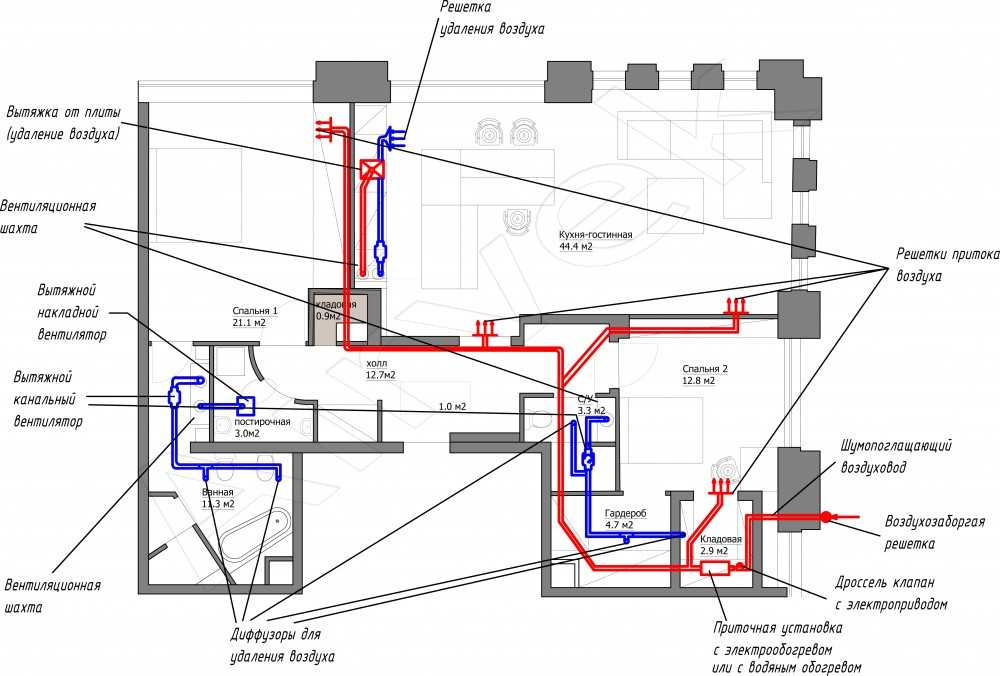

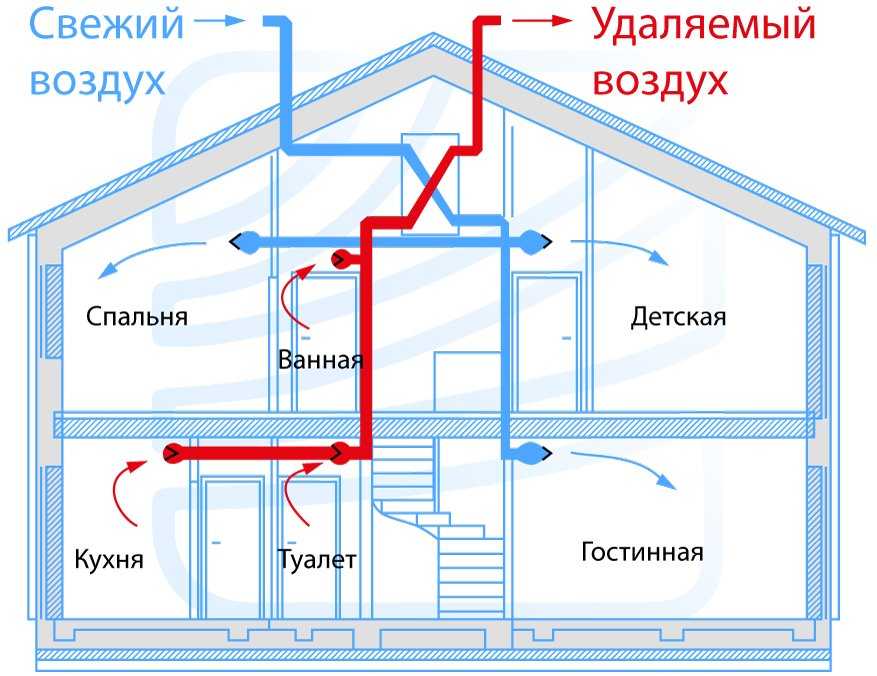

Схема вентиляции в многоквартирных домах

Вентиляционные системы в многоквартирных домах, как правило, располагаются тремя основными способами: естественная вентиляция, механическая вентиляция и смешанная вентиляция.

Естественная вентиляция

Естественная вентиляция заключается в открытии окон и дверей в вашей квартире. Открытие окон позволяет выйти спертому воздуху и войти свежему снаружи. Плохо закрытые окна и двери также могут привести к естественной вентиляции, когда наружный воздух проникает через негерметичные пространства.

Естественная вентиляция практически бесплатна, свежий воздух легко подается в дом и не требует длительных процедур технического обслуживания. Недостатком естественной вентиляции является то, что из квартир выходит контролируемый климатом воздух, а влажность не регулируется. Это может привести к дискомфорту в квартире, если наружный воздух спертый или загрязненный.

Механическая вентиляция

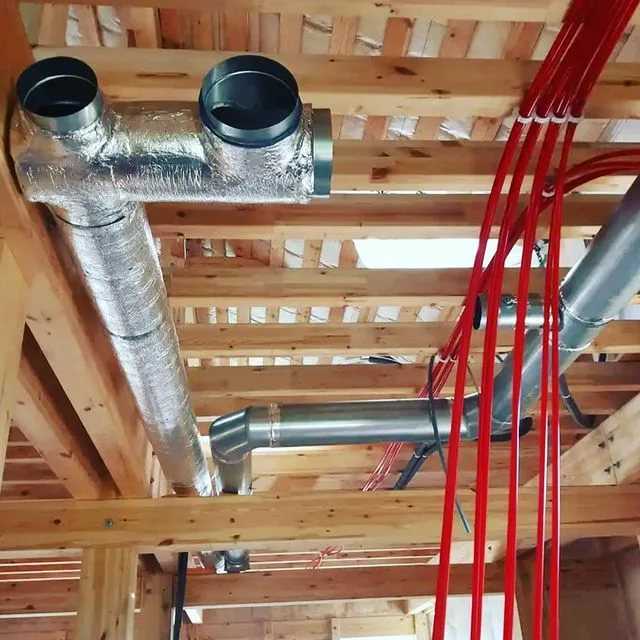

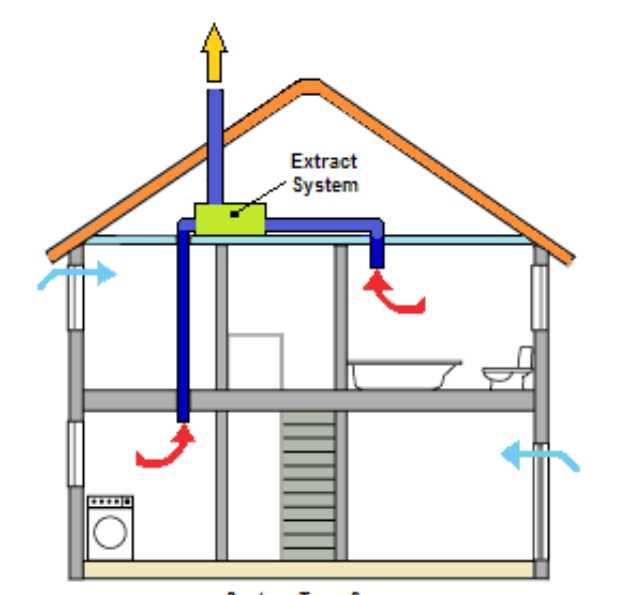

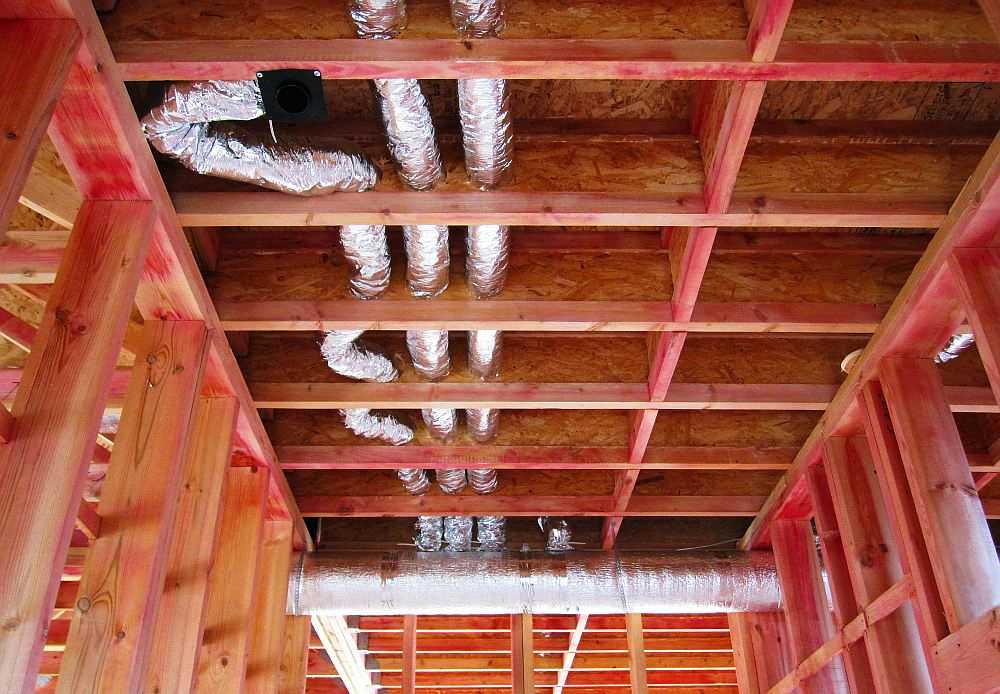

Механическая вентиляция предполагает использование вентиляторов и воздуховодов для управления потоком наружного воздуха в здание. Поток воздуха с климат-контролем в доме также регулируется системами механической вентиляции. Система вентиляции и кондиционирования вашей квартиры включает в себя механическую вентиляционную систему.

Механическая вентиляция улучшает качество воздуха в помещении, контролируя влажность и поток наружного воздуха. При правильном использовании они также могут помочь достичь энергоэффективности. Проблемы механической вентиляции включают увеличение затрат и проблемы с влажностью воздуха.

Гибридная вентиляция

Гибридная вентиляция представляет собой сочетание естественной и механической вентиляции. Приточные воздухозаборники используются для подачи воздуха в здание, где воздух направляется через систему воздуховодов в приточный вентилятор. Вентилятор повышает давление воздуха и подает его в остальную часть здания. Затем вытяжные вентиляторы в потолке используются для удаления старого, спертого воздуха за пределы здания.

Гибридные системы могут улучшить качество воздуха в помещении, уменьшить количество аллергенов и поддерживать лучшее давление воздуха в здании.

Последствия неправильной вентиляции

Неправильная вентиляция многоквартирного дома может подвергать жильцов воздействию влажного воздуха, загрязняющих веществ и аллергенов. Это может сделать пребывание в вашей квартире нездоровым и менее комфортным. Кроме того, в многоквартирных домах часто проживают жильцы разного возраста, профессии и происхождения. Такие действия, как приготовление пищи, принятие душа и курение, могут привносить нежелательные запахи из одного помещения в дома других.

Коридоры обычно представляют собой обычное место для появления нежелательных запахов, где изменения давления в здании имеют тенденцию подавать воздух из отдельных блоков в коридоры. Затем этот воздух может поступать через отверстия в дверях и окнах в другие квартиры.

Плохая вентиляция в квартирах возникает и из-за того, что воздуховоды давно не чистились. Загрязнения, такие как жир и грязь, забивают воздуховоды и уменьшают поток воздуха.

Самодельные стратегии для лучшей вентиляции дома

При приготовлении пищи, купании или развешивании одежды для сушки убедитесь, что окна в комнате открыты, чтобы обеспечить лучший приток воздуха. Держите дверь закрытой, чтобы обеспечить максимальную циркуляцию воздуха в этом конкретном пространстве. Это также предотвратит распространение плохого качества воздуха в комнате на остальную часть дома.

В остальное время держите двери в разные комнаты открытыми, чтобы свежий воздух циркулировал по всей квартире. Это также предотвратит скопление неприятных запахов в одном месте. Вы также можете использовать потолочный или настольный вентилятор для механической циркуляции воздуха по всему дому, особенно во влажную погоду.

Как можно чаще проветривайте дом, открывая окна 3 раза в день. Это позволяет выгнать спертый воздух и впустить свежий воздух в помещение.

Проектирование здания и надлежащая вентиляция

Арендаторы также должны знать, как дизайн их многоквартирных домов может повлиять на надлежащую вентиляцию. Многоквартирные дома с длинными лестничными клетками и лифтовыми шахтами часто труднее проветривать. Удостоверьтесь, что такие здания правильно разделены между этажами. Герметичные здания также должны иметь надлежащие механические системы вентиляции, поскольку естественный поток воздуха ограничен.

Квартиры с централизованной системой вентиляции с общими воздуховодами должны быть оборудованы децентрализованными системами HRV или ERV в каждой квартире. Эти системы оптимизируют поток свежего воздуха в каждую квартиру и уменьшают распространение нежелательных запахов из одной квартиры в другую.

Если вы приобретете продукт или зарегистрируете учетную запись по одной из ссылок на нашем сайте, мы можем получить компенсацию.

правила устройства системы гравитационного воздухообмена

При обустройстве загородных домов самотечную вентиляцию выбирают чаще, чем более эффективную и независимую, механическую. Проверенная временем естественная вентиляция в частном доме проще в реализации и гораздо практичнее. Не требует особого ухода, не требует обслуживания и электропитания.

Мы поговорим о том, как организовать воздухообмен, который происходит естественным путем. В нашей статье подробно описан принцип действия гравитационной вентиляции. Мы познакомим вас с устройствами, которые используются при построении систем, работающих без постороннего принуждения.

Содержание статьи:

• Как происходит процесс воздухообмена?
• Элементы гравитационного воздухообмена
  • Клапан оконный приточный
  • Устройство настенное вытяжное или приточное
  • Решетки межкомнатные передаточные
• Особенности вытяжных каналов
  • Типы вентиляционных каналов
  • 2 9?
• Основные правила и рекомендации
• Преимущества и недостатки естественного воздухообмена
• Выводы и полезное видео по теме

Как происходит процесс воздухообмена?

Основное назначение воздухообменника самотечного исполнения: поддержание необходимого микроклимата. Помимо насыщения помещения свежим воздухом, он также выполняет удаление отработанного воздуха, продуктов сгорания газа, различных запахов.

Эффективность системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена ​​разницей атмосферного давления внутри и снаружи дома, которая также зависит от температуры, влажности воздуха и силы ветра.

Естественная вентиляция должна обеспечивать равномерный приток, движение внутри и вытяжной поток воздуха независимо от этажности дома

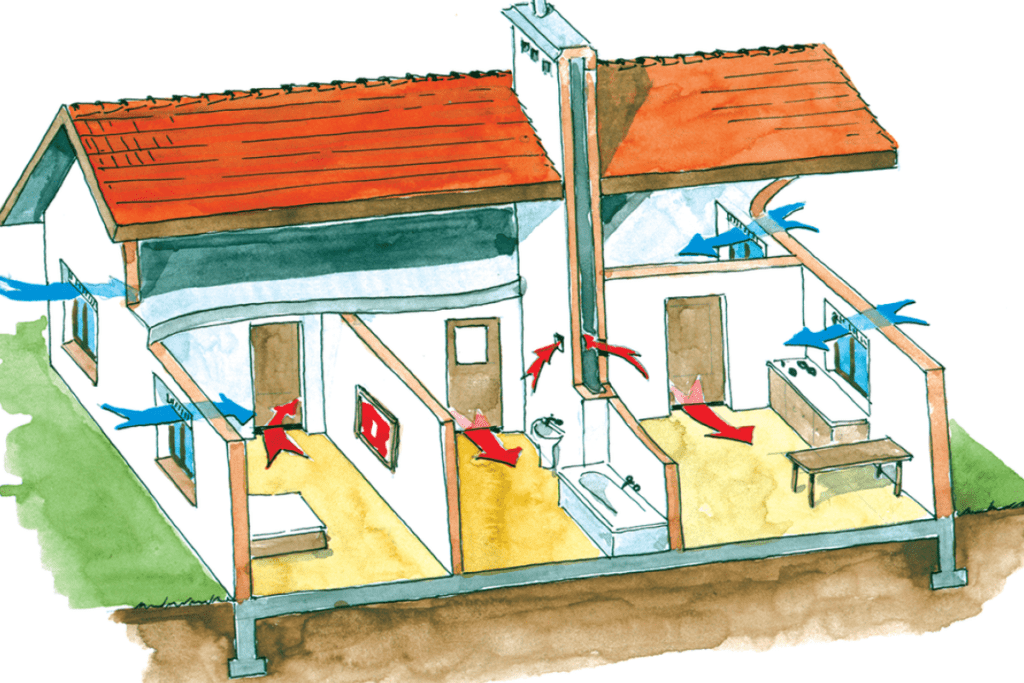

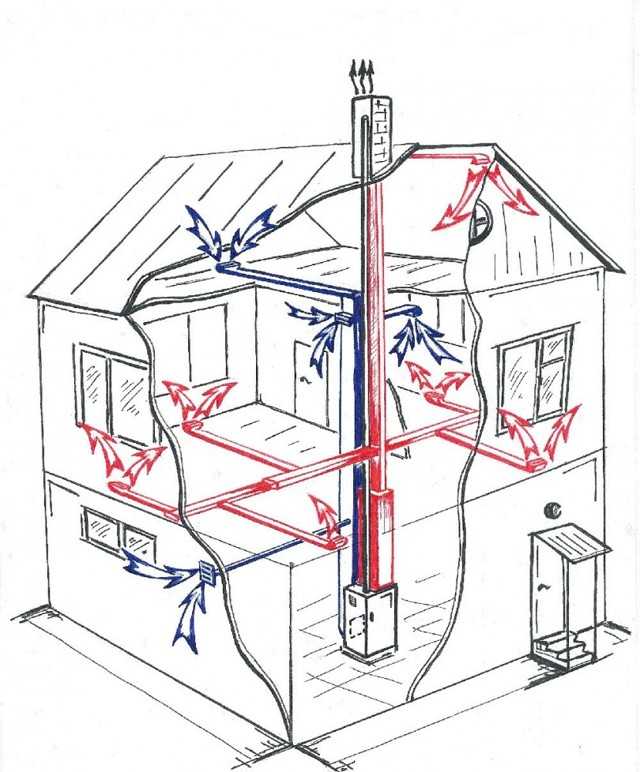

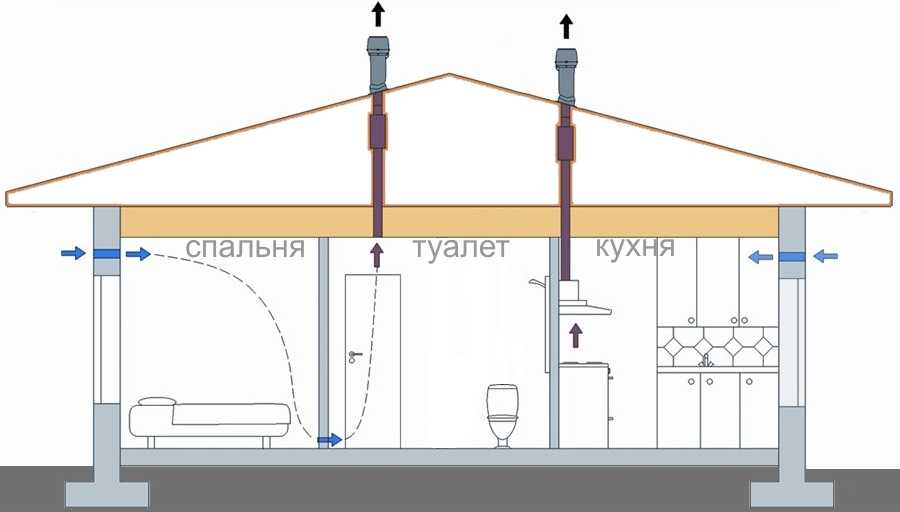

Естественный воздухообмен работает следующим образом:

• Воздух с улицы поступает в дом через открытые фрамуги, элементы оконные и дверные конструкции, не плотно прилегающие друг к другу. Воздушные потоки устремляются при проветривании через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.
• Движение воздуха из одного помещения в другое и внутри него происходит самопроизвольно. Чтобы поток не загораживал пол и двери, оставляют зазоры. Их функцию успешно выполняют установленные в стенах переливные решетки.

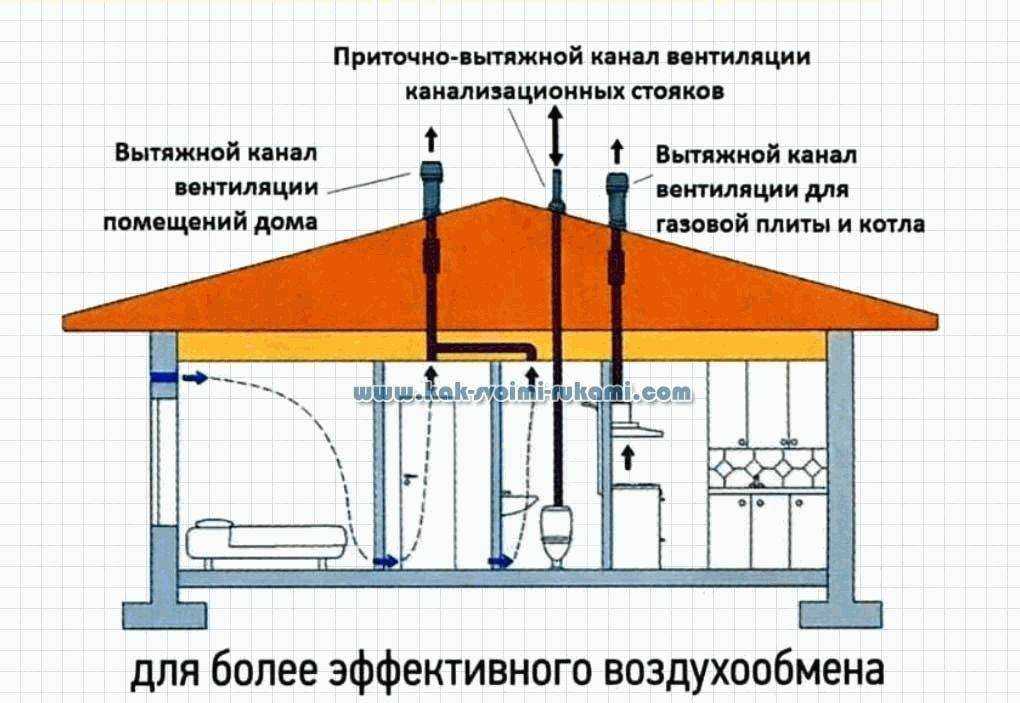

• Вытяжной воздух выходит из дома через вытяжные вентиляционные каналы. Их располагают в помещениях с нестабильной влажностью/температурой – на кухнях, раздельных и совмещенных санузлах.

Все горожане хорошо знакомы с элементами выхлопной системы. Это каналы, соединенные с общественной вентиляционной шахтой. Они покрыты решетками, которые необходимо периодически чистить.

В обустройстве частного дома могут существенно различаться. Например, это может быть выход в верхней части стены, вытяжная труба или отверстие в потолке с выходом вентиляционного канала на чердак, а оттуда на улицу.

Компоненты гравитационного воздухообмена

Одной из частых проблем естественной вентиляции в частном доме является отсутствие свежего воздуха в помещении. Самотечная вентиляция безотказно работает только тогда, когда плотность воздушной массы за окном намного выше, чем в помещении. Летом, когда их плотность выравнивается, сам воздух с улицы не поступает.

Кроме того, теперь на пути естественно движущихся воздушных потоков стоят серьезные препятствия. Уплотнители для окон и дверей, предлагаемые сегодня потребителю, отлично противостоят утечке тепла, но не пропускают воздух наружу.

Для обеспечения естественного притока в домах с герметичными окнами целесообразно ставить в стену приточные клапаны, а трубы вытяжной вентиляции снабжать дефлекторами

Выпуск свежего воздуха в помещениях с практически герметичными окнами и дверями решается установкой. Если вы не хотите устанавливать клапаны, вам придется приобрести приточные клапаны на пластиковые окна или купить оконные пакеты с изначально установленными в них приточными устройствами.

Клапан подачи окна

Это устройство также называют окном. вентилятор. Относится к наиболее распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через форточку направлен вверх, чтобы холодный приточный воздух эффективнее смешивался с уже нагретым в помещении и не создавал неудобств жильцам

Некоторые клапаны оснащены автоматическим регулированием расхода воздуха. Следует отметить, что не все модели оснащены механической регулировкой. вентиляторы. Это может создать определенные проблемы при резких перепадах температуры.

Основной недостаток — относительно низкая производительность. Его пропускная способность ограничена размером профиля.

Настенное вытяжное или приточное устройство

Для настенного монтажа вентилятора требуется сквозное отверстие в стене. Производительность такого клапана обычно выше оконного. Как и в случае с оконным притоком, объем поступающего свежего воздуха регулируется как вручную, так и автоматически.

Настенные вытяжные клапаны, обычно расположенные в верхней части стены, где отработанный воздух естественным образом поднимается вверх. чаще всего монтируется в стену между окном и радиатором. Делают это для того, чтобы поступающий холодный воздух одновременно еще и нагревался.

Если настенный вентиляционный клапан установить непосредственно над радиатором, то поток свежего воздуха будет самопроизвольно нагреваться до подачи в помещение

Преимущества установки приточного клапана перед обычной вентиляцией:

• Возможность регулирования приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров разной степени очистки воздуха.

Настенный и не пропускает влагу в помещение. Многие модели этих местных вентиляционных устройств часто включают в себя фильтры для очистки воздуха.

Внутренние переливные решетки

Для того чтобы свежий воздух беспрепятственно проникал во все части дома, необходимы переходные элементы. Они позволяют воздушным потокам беспрепятственно перетекать от притока к вытяжке, унося с собой пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые выхлопы и тому подобные включения, взвешенные в воздушной массе.

Переполнение через открытые дверные проемы. Однако его не следует прекращать, если внутренние двери закрыты. Для этого между полом и дверным полотном межкомнатных дверей оставляют зазор 1,5-2,0 см.

Для того, чтобы свежий воздух свободно поступал к вытяжке и омывал все помещения, в дверных полотнах установлены передающие решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см.

Также для этих целей применяют переливные решетки, крепящиеся на дверь или стену. Конструкция таких решеток состоит из двух рамок со створками. Они изготавливаются из пластика, металла или дерева.

Характеристики вытяжного зонта

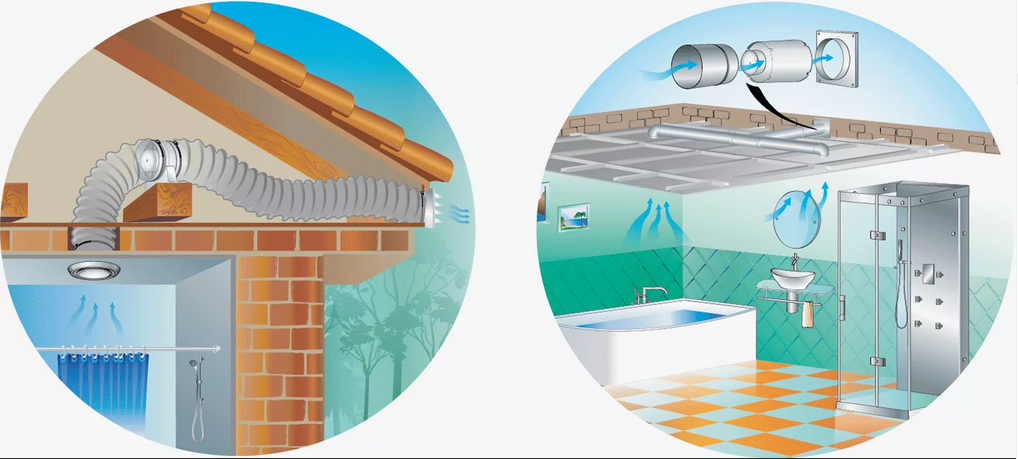

Вытяжной воздух выходит из помещения через вентиляционные отверстия, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или соединяются с вентиляционной шахтой, расположенной в центре дома.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома применяются в основном при монтаже вытяжной части системы. Естественный приток по протокам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественной вентиляции каналы предусматривают вытяжную часть системы. Вытяжные каналы в частных домах часто объединяют в шахты

К гравитационному вентиляционному колпаку воздушные массы выталкиваются свежими порциями воздуха, втягиваемыми через окно, приточное окно из ПВХ или открытую входную дверь. Сечение воздуховодов выбирают с учетом норм воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Помимо жилых и хозяйственных помещений в частном доме вентиляционными системами обязаны предусматривать подвал и встроенное в него хранилище, фундамент без подвала, холодный чердак или мансарду. В природных схемах они снабжены форточками, фронтонными и мансардными окнами.

Виды вентиляционных каналов

По расположению различают:

• Закладные . Их строят из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводятся на этапе строительства.

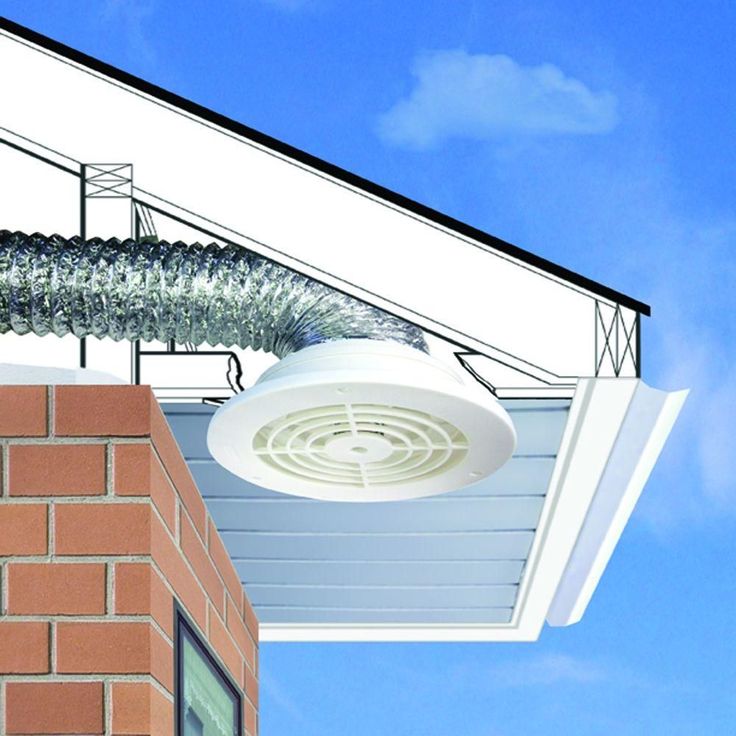

• Подвесной . Изготовлен из оцинкованной стали или армированного пластика. Устроить подвесные каналы достаточно просто, даже после того, как дом уже построен.

Воздуховоды делятся на круглые и прямоугольные сечения. Каждый тип имеет свои преимущества:

• Круглый воздуховод . Легкий монтаж, лучший воздухообмен, меньший вес;
• Прямоугольный воздуховод . Он занимает меньше места, его легче маскировать коробами, подвесными потолками и стенами.

В свою очередь трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

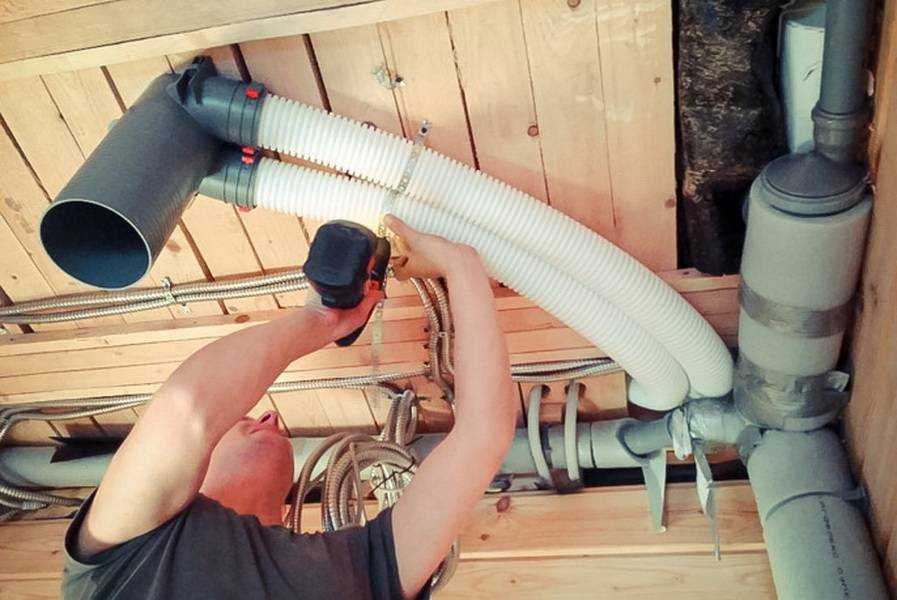

Гофрированные вентиляционные трубы проще в монтаже, но их установка возможна только на горизонтальные поверхности и на небольшие участки вертикальных стен

Жесткие трубы беспрепятственно перемещают воздух, поэтому обеспечивают наименьшее сопротивление и минимальный шум. Однако с более быстрой и простой установкой.

Что такое дефлектор?

Дефлектор представляет собой специальный колпак, который устанавливается на горловину выхлопной трубы вентиляционной системы. Он рассекает ветровой поток, за счет чего образуется зона пониженного давления, при этом сила тяги может увеличиваться до 20%.

Также исключает попадание атмосферных вод в систему вентиляции и предотвращает задувание ветром в вентиляционный канал.

Дефлектор устанавливается на горловину выхлопной трубы. Это устройство выполняет две важные функции: усиливает сцепление + защищает от осадков

Доступны следующие типы дефлекторов:

• Цилиндрический или зонтичный Volper . Представляет собой изогнутый цилиндр, покрытый пластиной. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветром;
• Н-образный дефлектор . Корпус изготовлен из труб в форме буквы Н. Отличается повышенной защитой от продувания ветром, влаги и обратной тяги, но в силу конструктивных особенностей имеет низкую производительность;
• Дефлектор типа ЦАГИ . В конструкцию входит стакан с удлинителем на конце, крышка-зонт и цилиндрическая оболочка. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопада, дождя, имеет самый низкий коэффициент сопротивления;
• Турбодефлектор . Представляет собой вращающийся шар с лопастями, отличается повышенным КПД, но обычно стоит немного дороже;
• Лопасть . Напоминает крыло. Принцип действия аналогичен турбодефлектору.

Выбор модели дефлектора зависит от местных условий. Регионы с высокими ветровыми нагрузками предпочитают обычные грибы. В районах с низкой ветровой активностью лучше ставить дефлектор с турбиной, она обеспечит тягу даже при легком обдуве.

Основные правила и рекомендации

Нормативные данные по объему воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже упомянутом выше СНиП 41-01-2003.

Система естественной вентиляции должна обеспечивать:

• В основных помещениях, таких как гостиная, спальни, детские, воздухообмен на человека должен быть не менее 30 м ³ /ч;
• Для кухни постоянный воздухообмен по нормам 100 м ³ /ч Из них 60 м на обслуживание электроплиты ³ /ч, на 1 конфорку газовой плиты — 80 м ³ /ч;
• В душе и ванне постоянный воздухообмен должен быть менее 75 м ³ /ч;
• В санузлах с одним унитазом 50 м ³ /ч, если установлено биде, то его необходимо увеличить на 25 м ³ /ч В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
• В кладовой и раздевалке постоянный воздухообмен 10 м ³ /ч, такая же цифра и в сервисном режиме.

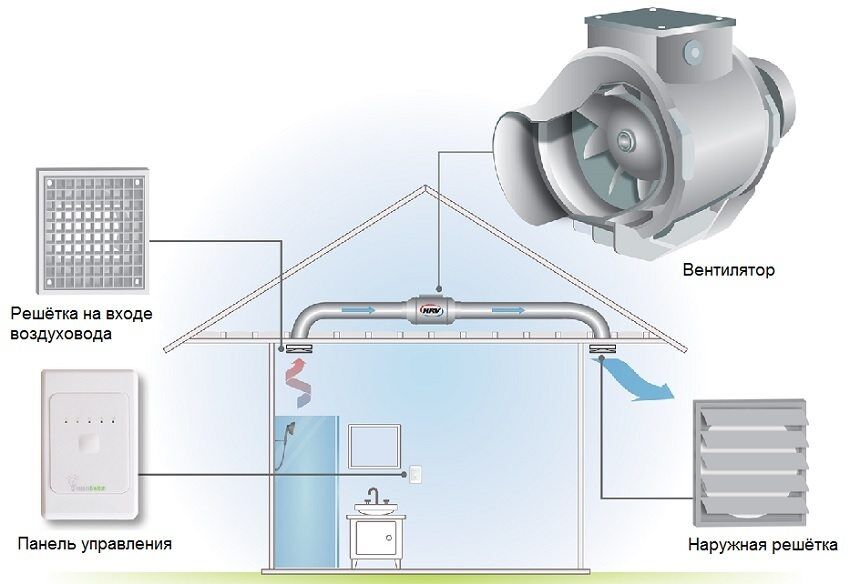

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.

Нормативные данные по воздухообмену необходимы для расчета производительности воздухозаборников и диаметра вытяжных каналов

Трубы для монтажа вентиляционных каналов желательно выбирать одинакового диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м над уровнем земли, чтобы их можно было чистить и обслуживать.

Чем длиннее и шире воздуховод, тем сильнее тяга. Рассчитать необходимые размеры воздуховодов можно с помощью одного из онлайн-калькуляторов.

Преимущества и недостатки естественного воздухообмена

Как и любая инженерная система, естественная разновидность не лишена недостатков, но имеет и существенные преимущества. Чтобы наверняка решить, устраивать его или нет, стоит сравнить список плюсов со списком минусов.

Положительные стороны:

• Простая и недорогая установка. Это самый дешевый вариант организации стабильного воздухообмена.
• Низкие затраты на обслуживание. Если в системе нет механических устройств, то она нуждается только в периодической очистке.
• Нелетучесть. Не потребляет электроэнергию, за исключением установки дополнительных электроприборов.
• Чрезвычайно тихая работа. Отличается низким уровнем шума.
• Инженерная гибкость. Вентиляцию можно модернизировать, доукомплектовывать различными устройствами. Есть возможность настроить производительность системы.

Отрицательные стороны:

• Нестабильность тяги. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
