Составление плана электропроводки в квартире — это то, с чего следует начать при подготовке к будущему ремонту. Все электротехнические работы регламентируются ГОСТ Р 50571.5.52-2011 («Выбор и монтаж электрооборудования. Электропроводки»), СП 31-110-2003 («Проектирование и монтаж электроустановок жилых и общественных зданий»), ПУЭ-7 («Правила устройства электроустановок»). Для тех, кто привык все делать своими руками, придется изучить требования, относящиеся к проектированию.

План электрики – это документ, на основании которого делаются расчеты по токовым нагрузкам и выбираются материалы и оборудование: провод, автоматические выключатели, розетки, выключатели, распределительные коробки и т. д.

Содержание

1.

Составляем план электрики: обозначение электрики на чертежах

2.

Расчет материалов

3.

Проектирование электропроводки онлайн: популярные сервисы и программы

Составляем план электрики: обозначение электрики на чертежах

Первое, что придется освоить, это условные обозначения:

Еще до начала работ необходимо четко представлять, где будут располагаться выключателя, розетки и светильники. От этого будет зависеть, насколько функциональной будет электрика. Если не продумать хорошо это вопрос, то может оказаться, что часть розеток или выключателей окажутся загроможденными мебелью и придется раскидывать удлинители по всей квартире. Кроме того, необходимо продумать, какую технику вы планируете приобрести, чтобы предусмотреть достаточное количество розеток. Обсуждение этого вопроса в кругу домашних не будет лишним.

Читайте также: Подключение розетки к автомату в щитке

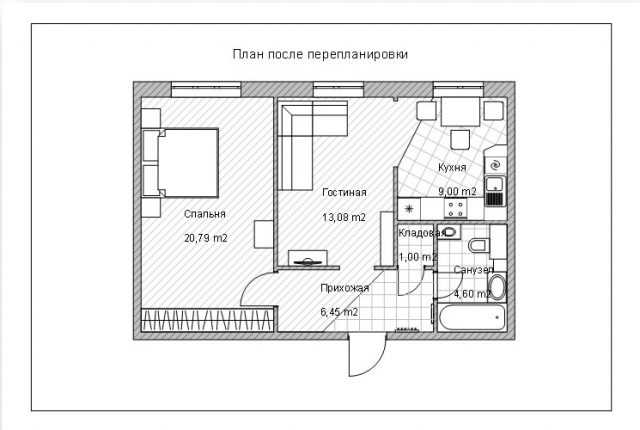

На следующем этапе приступаем к изложению своих планов на бумаге. Для этого необходимо нарисовать план квартиры в масштабе (с окнами и дверными проемами) в двух экземплярах. Можно воспользоваться техническим паспортом или произвести замеры по месту.

Технический паспорт квартиры – это документ, который можно заказать в Бюро технической инвентаризации. В нем присутствует план квартиры с нанесенными размерами.

Далее наносим на план №1 мебель и технику, закрашивая сплошным те предметы, которые требуют подключения к электричеству.

Далее приступаем к нанесению на схему №2 объектов электропроводки: розеток, выключателей, светильников, распределительного щита, сопоставляя их со схемой №2. Основная задача, которая стоит на этом этапе, – определение места установки всех элементов.

Для того чтобы упростить задачу, все точки подключения разбиваются на отдельные группы:

• Освещение кухни и коридора
• Освещение ванной и туалета
• Освещение жилых комнат
• Розетки кухни
• Розетки коридора и жилых комнат
• Подключение электроплиты
• Подключение кондиционера

При разбитии точек подключения на группы важно уяснить один момент: чем тщательнее проработать этот вопрос, тем меньше будут затраты на материалы.

Для снижения затрат на монтаж электрики, провода можно проложить в полах, подвесных потолках и гипсокартонных стенах. На схеме такое подключение обычно отмечают пунктирной линией.

При размещении выключателей важно ориентироваться на расположение петлей на дверях. Выключатель следует располагать с противоположной от места крепления петлей двери стороны, чтобы, заходя или выходя из комнаты, было удобно им пользоваться. Соответственно сами выключатели устанавливаются внутри помещений. Исключение составляют помещения с высокой влажностью (ванная и туалет), на которые их устанавливают снаружи.

Хотя четких требований на каком расстоянии от потолка и полов прокладывается кабель и устанавливаются выключатели и розетки не существует, на основании опыта проведения подобных работ можно дать следующие рекомендации:

• Провода по потолку прокладывается строго перпендикулярно стенам, по стенам – строго вертикально (при опускании к розеткам и выключателям) или горизонтально (при прокладке линии). Благодаря этому снижается риск случайного повреждения проводки при проведении ремонта.
• Прокладка провода по стене осуществляется на расстоянии 200 мм от потолка
• Розетки располагают на расстоянии 300 мм от пола, 100 мм от поверхности кухонной столешницы (снижает риск попадание воды).
• Выключатели располагают на уровне дверной ручки.

Расчет материалов

На основании схемы легко подсчитать количество розеток, выключателей, автоматов (по одному на каждую линию) и провода. Приобретая провод, обязательно купите его с запасом, чтобы избежать ненужных скруток. Подсчитывая длину кабеля учтите, что при заходе в каждую коробку необходимо оставлять запас около 10 см для подключения, то есть к длине каждого отрезка нужно прибавить 20 см. Сделать это можно вручную либо при помощи специальных программ или онлайн-сервисов.

Читайте также: Как правильно собрать электрический щиток в квартире

Проектирование электропроводки онлайн: популярные сервисы и программы

Существует достаточно большое количество приложений с простым и мощным функционалом. Признанным лидером в этой области является программа «AutoCAD», возможности которой выходят далеко за пределы составления простой электрической схемы. Программа платная, но обладает большими возможностями.

«NanoCAD» – более доступная альтернатива, обладающая мощным функционалом за вдвое меньшую цену. У «AutoCAD» и «NanoCAD» есть бесплатные версии с урезанным функционалом, но их возможностей вполне хватает, чтобы начертить план электрики в доме или квартире.

«Eagle» – еще одна популярная программа для рисования схем проводки. Как и две предыдущие имеет платную и бесплатную версии.

«Эльф» – мощный программный комплекс, созданный для инженеров-электриков. Имеет простой интерфейс и множество интересных функций: создание чертежей и спецификаций, подсчет длины провода, набор условных обозначений и т.д.

Наиболее популярные бесплатные программы для расчета электропроводки – «Электрик», «QElectroTech», «1-2-3» и др.

Помимо десктопных приложений можно воспользоваться онлайн-сервисами, которые за небольшую плату помогут составить схему, рассчитать токовые нагрузки и сечение провода, подсчитать длину провода и т. д. Одним из таких сервисов, который к тому же оказывает поддержку пользователей, является «CAD5d».
