Онлайн калькулятор ленточного фундамента для дома: Газобетонные блоки – решение XXI века
Газобетонные блоки – решение XXI века
Дом вашей мечты. Что Вы представляете, слыша эту фразу? Какой он? Маленький, уютный, расположенный подальше от шума и повседневной суеты или, может быть, огромный, насчитывающий несколько этажей и находящийся в самом сердце города? Возможно, Вы хотите иметь рядом прекрасный сад, а может, необычно украсить стены? Каждый, кто принимается за реализацию своей мечты, независимо от её особенностей, сталкивается с таким вопросом: «Какой материал выбрать для постройки?». Несомненно, Вы слышали выражение: «Мой дом – моя крепость» и прекрасно понимаете, что выбор материала для вашей мечты – серьёзная и ответственная работа!
Газобетонные блоки. Что же это?
Газобетонные блоки – это блоки из лёгкого ячеистого бетона, в состав которых входит цемент, кварцевый песок и вода с добавками извести и алюминиевой пудры для поризации. Главное их отличие от пенобетонных блоков, это применяемый «генератор» пор, в пенобетоне это специальная пена, а газобетоне это газы, выделяемые вследствии химической реакции извести и алюминиевой пудры.
Сейчас газобетонные блоки стали очень актуальными в строительстве, хотя появляется газобетон в 1914 году в Чехии, а через 10 лет, благодаря работе шведского архитектора Акселя Эрикссона, уже появляются сами газобетонные блоки, а ещё спустя 5 лет начинается их массовое производство.
Виды газобетонных блоков
Если учитывать технические характеристики, то условно блоки можно разделить на автоклавные и неавтоклавные. Автоклавные блоки получили своё название от массивных автоклавных камер, в которых происходит процесс набора прочности под определенным давлением, что бы воздушные поры распределялись равномерно. Для неавтоклавных газобетонных блоков специальные камеры не используются. Цена у таких блоков ниже, прочность хуже, а теплопроводность выше.
В зависимости от состава газобетонных блоков, они делятся на группы:
- цементные
- известковые
- смешанные
- газозолобетон
- шлаковые
Это означает, что в первом случае в составе преобладает цемент, во втором – известь, в третьем случае – и цемент, и известь, при производстве газозолобетона используется в больших количествах зола, а последнем случае блоки, больше чем на 50% состоят из шлака.
Преимущества газобетонных блоков
- Лёгкость. Фундамент – основа любого дома, поэтому нагрузка на него чрезвычайно высока. Газобетонные блоки способствуют минимизации, как нагрузки, так и ваших финансовых затрат!
- Низкая теплопроводность. Коэффициент теплопроводности: Д400 – 0,10 Вт/м°С. Чем это выгодно? В дальнейшем это сэкономит Вам приличную сумму на оплате коммунальных платежей за отопление. Тёплый дом – уютный дом.
- Экологическая чистота. Это – гарантия безопасности материала для вашего здоровья.
- Обеспечение пожарной безопасности. Газобетон способен выдерживать одностороннее воздействие горячей стихии на протяжении 7 часов.
- Лёгкость в обработке. Обрабатывать газобетон легко и удобно, а значит, и дом строить гораздо быстрее. К тому же, эти факторы влияют и на цену строительства дома, понижая её и одновременно сокращая путь к вашей мечте!
Кладка газобетонных блоков
Перед кладкой необходимо рассчитать количество газобетонных блоков, а так же количество строительного раствора или клея и кладочной сетки — в этом вам поможет специальный онлайн калькулятор строительных блоков и сопутствующих материалов.
Кладку лучше всего начинать с углов дома, двигаясь по периметру. Укладка первого ряда блоков – самая важная и ответственная часть, ведь если Вам удастся достичь максимально ровной горизонтальной поверхности, то Вы не будете долго возиться с последующими рядами, сократив время и сохранив нервы. До начала кладки блоков, возьмите во внимание гидроизоляцию и очищение блоков от пыли, а также их увлажнение, если погода очень сухая.
На радость строителям, газобетонные блоки имеют довольно высокую геометрическую точность, которая равна ±1,5-2,0 мм. Для кладки Вам понадобится клеевой раствор или цементно-песчаный. Клеевой обладает более меньшей толщиной, уменьшая потери тепла через стены, но стоит несколько дороже обычного цементно-песчанного. Лучше всего, готовить их непосредственно на месте стройки, использовать заводские смеси и не забывать заглядывать в инструкции.
Недостатки газобетонных блоков
- Хрупкость. Газобетонные блоки очень хрупкие, поэтому строить из них многоэтажное здание не рекомендуется, да и вести строительство на свайном фундаменте из газоблоков нельзя. Но стройка обычного 2-х или 3-х этажного домика на ленточном фундаменте и с использованием сетки или арматуры через каждые 2-3 ряда блоков обречена на успех!
- Водопоглощение. Газобетонные блоки очень пористые и паропроницаемые, поэтому требуют гидроизоляции, как говорилось выше. Также их нужно защищать снаружи от влияния сильных дождей и таяния снега, которые легко повысят теплопроводность стен дома.
- Эксплуатационные свойства. Прочность стен из блоков не велика, поэтому если вы захотите повесить любимую картину, но она сама по себе тяжёлая, или прикрепить кухонные шкафы, то у Вас получится не сразу. Гвозди держатся очень слабо и делать всё это нужно, использую специальные дюбеля.
Помните, если соблюдать технологии строительства из газобетонных блоков и принимать во внимание все нюансы и советы, то Вы построите уютный дом вашей мечты и при этом сэкономите средства для инвестиций в свои желания.
Видео строительства дома из газобетонных блоков
Онлайн расчет ленточного фундамента — бесплатный калькулятор
Онлайн калькулятор по расчету ленточного фундамента. Расчет необходимых материалов для монолитного ленточного фундамента (количество бетона, арматуры).
Выберите тип ростверка:
Параметры фундамента:
Расчет арматуры:
Расчет опалубки ростверк:
Рассчитать
Результаты расчетов
Фундамент:
Общая длина ленты: 0 м.
Площадь подошвы ленты: 0 м2.
Площадь внешней боковой поверхности: 0 м2.
Объем бетона (с 10% запасом): 0 м3.
Вес бетона: 0 кг.
Нагрузка на почву: 0 кг/см2.
Расчет арматуры ростверка:
Минимальный диаметр поперечной арматуры (хомутов): 0 мм.
Максимальный шаг поперечной арматуры (хомутов) для ростверка: 0 мм.
Общий вес хомутов: 0 кг.
Опалубка:
Минимальная толщина доски при опорах через каждый 1 метр: 0 мм.
Максимальное расстояние между опорами: 0 м.
Количество досок для опалубки: 0 шт.
Периметр опалубки: 0 м.
Объем досок для опалубки: 0 м3.
Примерный вес досок для опалубки: 0 кг.
Дополнительная информация о калькуляторе
Онлайн калькулятор монолитного ленточного фундамента поможет рассчитать необходимые параметры фундамента данного типа: размеры фундамента, количество опалубки и бетона, количество и диаметр арматуры. Чтобы определить оптимальный тип фундамента для своего сооружения, следует обязательно обратиться к специалистам за консультацией.
Обратите внимание! При расчётах учитываются нормативы из ГОСТ Р 52086-2003, СНиП 3.03.01-87 и СНиП 52-01-2003 «Бетонные и железобетонные конструкции».
По своей конструкции ленточный фундамент – это замкнутая полоса из железобетона, погружённая в землю и проходящая под всеми несущими стенами строения. Нагрузка, которую оказывает здание, равномерно распределяется по всей площади фундамента (длине ленты). Такая конструкция предотвращает деформацию постройки из-за естественного вспучивания почвы, сокращает риск, что здание просядет либо изменит форму. Наиболее ответственные участки в данном фундаменте – углы, на которых сосредоточены основные нагрузки.
Существует несколько вариантов конструкции ленточного фундамента. Он может быть мелко- или глубокозаглублённым, сборным или монолитным. Выбор конкретного типа зависит от предполагаемой нагрузки, конструкции здания, конфигурации несущих стен, характеристик почвы и других индивидуальных параметров.
Ленточный фундамент имеет настолько широкое применение, что его можно использовать для всех типов построек, включая подвалы и цокольные этажи. Во многом поэтому он наиболее распространён при постройке частных домов. К тому же он имеет оптимальное соотношение себестоимости и функциональности.
Проектирование фундамента – особенно важная часть строительства здания. Если фундамент подвергнется деформации или будет спроектирован ошибочно, это скажется на всей постройке. Исправлять ошибку в фундаменте – дело дорогостоящее, сложное и возможное далеко не всегда. Воспользуйтесь данным калькулятором, чтобы избежать ошибок в проектировании и расчетах.
Также вы можете задать свой вопрос или оставить пожелание по улучшению данного калькулятора. Будем рады вашим комментариям!
Пояснения к результатам расчетов
Общая длина ленты
Длина периметра фундамента. Измеряется по внешней стороне контура.
Площадь подошвы ленты
Площадь горизонтального основания фундамента, которое опирается на почву. Определяет потребность в гидроизоляции фундамента.
Площадь внешней боковой поверхности
Площадь боковой поверхности фундамента. Определяет потребность в утеплителе для внешней стороны сооружения.
Объем бетона
Количество бетона, требуемое для полной заливки фундамента. Возможны уплотнения при заливке, а также неточности при доставке бетона на место. Рекомендуем заказывать бетон с запасом в 10%.
Вес бетона
Приблизительный вес бетона при его средней плотности.
Нагрузка на почву от фундамента
Нагрузка, которую фундамент оказывает на площадь опоры (почву).
Минимальный диаметр продольных стержней арматуры
Определяется исходя из нормативов СНиП.
Минимальное количество рядов арматуры сверху и снизу
Минимально необходимое число продольных стержней в верхних и нижних поясах ленты, необходимое для обеспечения устойчивости к деформации силами растяжения и сжатия.
Общий вес арматуры
Вес всех стержней, составляющих арматуру фундамента.
Величина нахлеста арматуры
Размер нахлёста при соединении стержней арматуры.
Суммарная длина арматуры
Включает всю продольную арматуру каркаса, включая нахлёст стержней.
Минимальный диаметр поперечной арматуры (хомутов)
Определяется исходя из нормативов СНиП.
Шаг поперечной арматуры (хомутов)
Минимальный шаг хомутов, требуемый для сохранения жесткости арматурного каркаса.
Общий вес хомутов
Масса хомутов, необходимых при строительстве фундамента.
Минимальная толщина доски опалубки (при опорах через каждый метр)
Рассчитывается исходя из нормативов ГОСТ Р 52086-2003, при заданном шаге опоры и других параметрах фундамента.
Количество досок для опалубки
Количество досок заданной толщины для фундамента указанного размера. За основу берется доска длиной 6 метров.
Периметр опалубки
Полный периметр опалубки ленточного фундамента, включая внутренние перегородки.
Объем и примерный вес досок для опалубки
Вес опалубки в килограммах, а также объем досок в кубических метрах.
Расчет ленточного фундамента онлайн калькулятор. Рассчитать стоимость ленточного фундамента под дом.
Для расчета стоимости ленточного фундамента Вы можете воспользоваться нашим калькулятором. Он создан для Вашего удобства и точно отражает стоимость строительства под ключ в СПб и Ленинградской области. Цены постоянно обновляются в зависимости от изменений стоимости материалов и работ. Если у Вас появились вопросы, то специалисты нашей компании с радостью ответят на них.
Заказать выезд специалиста
Ленточный фундамент – самый распространенный вид фундамента в нашем регионе. Во-первых, он достаточно понятен в устройстве, во-вторых, стоимость ленточного фундамента (калькулятор поможет рассчитать) значительно ниже, стоимости мощного и трудоемкого монолитного. А в-третьих, этот вид вполне достойно зарекомендовал себя по прочности и долговечности построенных на нем зданий и сооружений.
В зависимости от состава грунта и уровня подземных вод проектировщики предложат наиболее полно отвечающий данной местности и специфике здания вид фундамента. Возможно, для строительства дома вам подойдет мелкозаглубленный вариант, а может быть, даже заглубленного ленточного будет недостаточно, и потребуется вариант свайного ростверково-ленточного основания. Расчет ленточного фундамента сможет сориентировать вас в стоимости работ и материалов.
Итак, какие данные необходимы, чтобы калькулятор стоимости онлайн привел корректные цифры? Это габаритные размеры самого бетонного основания — ленты (ширина, высота, длина, толщина), также нужно предусмотреть дренаж, гидроизоляцию, утепление и множество других процессов, без которых невозможно возведение уютного, теплого и сухого дома. Все эти опции являются слагаемыми, которые помогут рассчитать стоимость. Впрочем, вы с чем-то можете справиться сами. В этом вам также поможет расчет цены.
Калькулятор фундамента ленточного – современная программа, которая продумана и разработана программистами совместно с проектировщиками, логистами, технологами и менеджерами нашей компании. Конечный результат, независимо от того, планируете вы фундамент под дом или для забора, состоит в совокупности умений, опыта и точных знаний состояния отрасли на сегодняшний день.
Наша компания выполняет работы по строительству фундаментов в любых, даже самых сложных климатических зонах. У нас можно оформить заказ на изготовление свайного, ленточного или монолитного фундамента поэтапно или под ключ. Вам не придется долго ждать, пока освободится наш менеджер, чтобы рассчитать стоимость работ, вы можете сделать это сами – на то есть калькулятор расчет онлайн. Желаем удачи и ждем вашего заказа!
Стоимость строительства ленточных фундаментов — расчет на калькуляторе
В компании «ЯРУС» монолитный ленточный фундамент возводят мастера высокой квалификации с допуском к данному спектру работ. В процессе строительства соблюдаются требования проектной документации, СНиП, нормы пожарной безопасности и правила охраны труда.
Строительство монолитного ленточного фундамента выполняется в технологической последовательности, указанной в ППР. Опытный технический персонал строит несущую конструкцию под дом после завершения:
- земляных работ;
- организации водоотведения и дренажной системы;
- уплотнения грунта в траншеи.
Наши мастера:
- подготовят площадку к строительству в сжатые сроки;
- создадут плотную песчаную подушку и выполнят бетонную подготовку под несущую конструкцию;
- разгрузят и рассортируют арматурные изделия и материалы для опалубки на площадке;
- вынесут оси согласно геодезическому плану и произведут разметку положения ленты фундамента;
- нанесут отметки на бетонную подготовку для уточнения положения опалубки;
- установят, закрепят опалубочные щиты, поддерживающие балки и подкосы, обеспечивающие вертикальное положение щитовых изделий;
- соберут и уложат сетки и армокаркасы на фиксаторы в проектное положение;
- доставят бетон на объекты строительства;
- подадут, уложат и уплотнят бетонную смесь в соответствие с технологией бетонирования;
- организуют мероприятия по уходу за бетоном;
- произведут распалубку по достижении бетоном требуемого показателя прочности;
- выполнят вертикальную гидроизоляцию наружных стен фундаментной ленты;
- организуют засыпку пазух и отмостку;
- проведут технический контроль и сдачу-приёмку забетонированной конструкции.
Компания «ЯРУС» динамично и качественно строит монолитные ленточные фундаменты. Обращайтесь к нам! Бригада мастеров возведёт несущую конструкцию под дачу, баню, дом требуемой этажности, выполнит гидроизоляцию с применением современных материалов. Обсудите условия договора, цену и сроки строительства с компетентным специалистом по телефону (812) 925 53 93 или отправьте запрос на адрес электронной почты [email protected]
Расчет стоимости ленточного фундамента — калькулятор онлайн
Многие люди, которым предстоит строительство дома, прежде всего интересуются тем, во сколько им обойдется тот или иной этап по возведению здания. Заливка бетонного ленточного фундамента это процесс, который состоит из нескольких этапов и имеет характерные особенности, соблюдать которые нужно весьма строго, а это значит, что цена на его создание складывается из ряда факторов. Чтобы понять, во сколько же в итоге обойдется заливка основания дома, нужно произвести множество расчетов, и отличным помощником для этой цели станет калькулятор ленточного фундамента.
Калькулятор ленточного фундамента. Что это такое?
Под этим словом понимается специальная компьютерная программа или приложение, которое позволяет при внесении определенной информации произвести расчет стоимости ленточного фундамента. Калькулятор может быть размещен на сайте строительной фирмы или же представлять собой программу, которую можно скачать на компьютер и пользоваться в режиме оффлайн. Такая программа может распространяться бесплатно и подойдет для тех, кто, например, собирается заливать фундамент самостоятельно и хочет вычислить стоимость без учета работ и аренды спецтехники. Чаще можно встретить все же приложения, которые расположены на интернет-странице какого-либо подрядчика, и калькулятор ленточного фундамента онлайн пользуется большим успехом, поскольку, как правило, в нем отображается сумма с учетом последних цен не только на работу, но и сами стройматериалы. Весьма часто программу используют не только заказчики, но и сами подрядчики для облегчения подсчета стоимости.
Виды программ и их возможности
Данные программы и приложения могут условно делиться на два вида:
- Программа на сайте определенной строительной фирмы. Чтобы рассчитать стоимость ленточного фундамента, калькулятор такого вида используется чаще всего. Основные его достоинства – это актуальная информация, используемая для вычислений, включение в сумму цены работ, доставки материалов и других факторов, а также возможность по максимуму рассчитать цену заливки ленты.
- Программа или приложение на общем информационном сайте, посвященном строительству. Обычно его возможности схожи с предыдущим видом, однако часто с его помощью можно подсчитать только примерные значения, так как не всегда программа связана с актуальным обновлением цен на материалы и работу. Некоторые же калькуляторы стоимости фундамента ленточного рассчитаны только на вычисление стоимости стройматериалов, но не затрат на саму заливку, доставку и другие аспекты. Поэтому к значениям, выдаваемым такими программами, следует относиться аккуратно и по умолчанию считать сумму на несколько процентов выше.
При необходимости доставки на дальнее расстояние или наличия каких-либо аспектов, которые влияют на стоимость, получаемый с помощью калькулятора расчет ленточного фундамента может быть отличным от того, что окажется на практике, т.е. дешевле или дороже. Следует помнить, что не каждая программа предусматривает такие особенности.
Калькулятор расчета ленточного фундамента онлайн: необходимые данные
Как правило, для вычисления общей суммы требуется ввести несколько значений.
Важно! В разных программах набор требуемых параметров о предстоящей заливке отличается, и чем он больше, тем точнее будет результат.
Основная информация, которую предстоит ввести, чтобы рассчитать ленточный фундамент на калькуляторе:

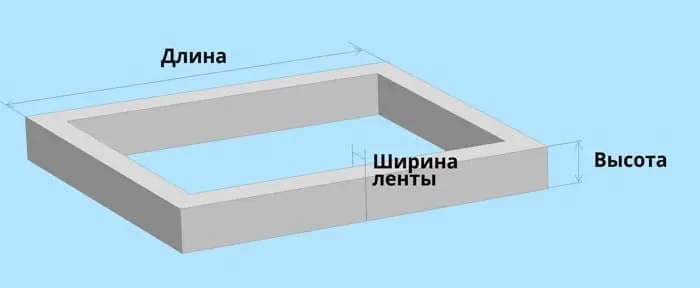

- длина и ширина здания по самой середине ленты. Обычно приложение вычисляет по прямоугольной схеме, которую при необходимости можно дополнить внутренними стенами, под которые также будет залита лента;
- длины дополнительных лент под несущие стены;
- вид грунта;
- степень армирования ленты и вид арматуры;
- планируемая этажность дома;
- материалы, из которых будут сложены стены и крыша;
- географические особенности: местоположение, удаленность от дорог, наличие подъезда, стройплощадки и т. д.
Важно! Не каждое приложение имеет эти значения, поэтому точность результата может быть не абсолютной.
Кроме того, следует заметить, что не каждый производящий расчет ленточного фундамента калькулятор берет во внимание стоимость работ, а они порой составляют примерно половину итоговой цены. Оплата за работу зависит от квалификации рабочих, наличия спецтехники, а также запросов конкретной фирмы.
Главное, что должен выдать калькулятор фундамента ленточного – цена, определенная с максимальной точностью. Конечно, в большинстве случаев рекомендуется прибавлять к полученному результату около 10 процентов для запаса, однако нельзя не признать, что в качестве инструмента для определения стоимости по срокам и качеству различные калькуляторы являются весьма полезными и нужными.
Калькулятор ленточного фундамента — ООО «АНБ-групп»
Ленточный фундамент, без сомнения, является наиболее популярным среди застройщиков всех категорий. Причин тому много: создание такого основания сравнительно несложное, затраты труда и материалов – не самые большие. Ленточные фундаменты успешно возводятся непрофессионалами самостоятельно, что многих склоняет к выбору именно их. Если знать основные правила постройки ленточных оснований (например, о том, как создавать их на проблемных грунтах), то проблем с данной работой быть не должно.
С чего начинается строительство ленточного фундамента?
Прежде, чем приступить непосредственно к созданию основания ленточного типа, необходимо рассчитать количество бетона, который понадобится для всех работ. Оно зависит от того, какие составные части будут входить в состав конструкции (например, слой гидроизоляции делают не всегда).
В любом случае, первый слой бетона укладывается на специальный укрепляющий слой – «подбетонку». Она состоит из песка и щебня, которые укладываются в траншеях на высоту в 15 – 20 см. После создания бетонного слоя он застывает за 5 суток.
Если слой гидроизоляции решено делать, то для его создания потребуются рубероид и специальные составы. Следующим этапом работы над ленточным фундаментом является укладка арматуры вдоль и поперек основания. Кстати, арматуру рассчитывать также придется – только это убережет застройщика от лишних трат и внезапной нехватки материала. Работая с арматурой, важно заранее позаботиться о приобретении для нее надежного антикоррозийного средства.
Проводя расчет фундамента, необходимо учитывать, что будет использоваться опалубка из досок, фанеры, шифера.
Расчет бетона для ленточных оснований
Рассчитать ленточный фундамент проще всего с помощью специального онлайн-калькулятора. В графах такой программы, которые должен заполнить сам застройщик, пишут такую информацию:
- Общая площадь основания.
- Марка бетона, которую подбирают исходя из климатических условий.
- Применяемые добавки (если есть) – ускоряющие затвердевание, повышающие стойкость к морозу, пластичность и т.д.
- Особенности использования будущих помещений и применяемых для их создания материалов (например, бани усиленно утепляют).
Количество нужного в конкретном случае бетона с помощью онлайн-калькулятора узнать очень легко. Данные программы используют множество алгоритмов вычислений, принятых официально в строительной практике. В поля программы вводятся данные замеров или планируемых размеров фундамента, а также другие известные застройщику данные.
Компания ООО «АНБ-групп» предлагает всем желающим собственный онлайн-калькулятор, с помощью которого за считанные секунды можно вычислить количество нужного для строительства ленточного фундамента бетона. Программа дает точные и достоверные данные, которые можно безбоязненно применять на практике.
Калькулятор фундамента. Расчёт за 7 секунд.
ДЛИНА дома: *
ШИРИНА дома: *
ФУНДАМЕНТ: Свайно-винтовойФУНДАМЕНТ: Блочный малозаглубленныйФУНДАМЕНТ: СтолбчатыйФУНДАМЕНТ: ЛенточныйФУНДАМЕНТ: Ленточный + бетонные полы по грунтуФУНДАМЕНТ: Ростверк на сваяхФУНДАМЕНТ: Ростверк на сваях + бетонные полы по грунтуФУНДАМЕНТ: ПлитныйФУНДАМЕНТ: Цокольный этаж под ключ
ГЛУБИНА — заглубление фундамента в землю 10 сантиметров (малозаглубленый)ГЛУБИНА — заглубление фундамента в землю 20 сантиметров (малозаглубленый)ГЛУБИНА — заглубление фундамента в землю 30 сантиметров (малозаглубленый)ГЛУБИНА — заглубление фундамента в землю 40 сантиметров (малозаглубленый)ГЛУБИНА — заглубление фундамента в землю 50 сантиметровГЛУБИНА — заглубление фундамента в землю 60 сантиметровГЛУБИНА — заглубление фундамента в землю 70 сантиметровГЛУБИНА — заглубление фундамента в землю 80 сантиметровГЛУБИНА — заглубление фундамента в землю 90 сантиметровГЛУБИНА — заглубление фундамента в землю 1 метрГЛУБИНА — заглубление фундамента в землю 110 сантиметровГЛУБИНА — заглубление фундамента в землю 120 сантиметровГЛУБИНА — заглубление фундамента в землю 130 сантиметровГЛУБИНА — заглубление фундамента в землю 140 сантиметровГЛУБИНА — заглубление фундамента в землю 150 сантиметровГЛУБИНА — заглубление фундамента в землю 160 сантиметровГЛУБИНА — заглубление фундамента в землю 170 сантиметров (непромерзающий грунт для Тульской области)ГЛУБИНА — заглубление фундамента в землю 180 сантиметров (непромерзающий грунт для Тульской области)ГЛУБИНА — заглубление фундамента в землю 190 сантиметров (непромерзающий грунт для Тульской области)ГЛУБИНА — заглубление фундамента в землю 2 метра (непромерзающий грунт для Тульской области)
ВЫСОТА — возвышение над землёй 150 сантиметров (надёжная защита стен)ВЫСОТА — возвышение над землёй 140 сантиметров (надёжная защита стен)ВЫСОТА — возвышение над землёй 130 сантиметров (надёжная защита стен)ВЫСОТА — возвышение над землёй 120 сантиметров (надёжная защита стен)ВЫСОТА — возвышение над землёй 110 сантиметров (надёжная защита стен)ВЫСОТА — возвышение над землёй 1 метр (надёжная защита стен)ВЫСОТА — возвышение над землёй 90 сантиметровВЫСОТА — возвышение над землёй 80 сантиметровВЫСОТА — возвышение над землёй 70 сантиметровВЫСОТА — возвышение над землёй 60 сантиметровВЫСОТА — возвышение над землёй 50 сантиметровВЫСОТА — возвышение над землёй 40 сантиметровВЫСОТА — возвышение над землёй 30 сантиметров (не защитит нижние стены дома от снега, дождя, грязи и грызунов)ВЫСОТА — возвышение над землёй 20 сантиметров (не защитит нижние стены дома от снега, дождя, грязи и грызунов)ВЫСОТА — возвышение над землёй 10 сантиметров (не защитит нижние стены дома от снега, дождя, грязи и грызунов)
ШИРИНА для ленты, ростверка или толщина цокольных стен 20 сантиметровШИРИНА для ленты, ростверка или толщина цокольных стен 25 сантиметровШИРИНА для ленты, ростверка или толщина цокольных стен 30 сантиметровШИРИНА для ленты, ростверка или толщина цокольных стен 35 сантиметровШИРИНА для ленты, ростверка или толщина цокольных стен 40 сантиметровШИРИНА для ленты, ростверка или толщина цокольных стен 45 сантиметровШИРИНА для ленты, ростверка или толщина цокольных стен 50 сантиметровШИРИНА для ленты, ростверка или толщина цокольных стен 55 сантиметровШИРИНА для ленты, ростверка или толщина цокольных стен 60 сантиметровШИРИНА для ленты, ростверка или толщина цокольных стен 65 сантиметровШИРИНА для ленты, ростверка или толщина цокольных стен 70 сантиметровШИРИНА для ленты, ростверка или толщина цокольных стен 75 сантиметровШИРИНА для ленты, ростверка или толщина цокольных стен 80 сантиметров
Предупреждение : include_once (/var/www/kroxobor/data/www/construct-yourself. com/wp-content/plugins/wp-amp/vendor/Fastimage.php): не удалось открыть поток: слишком много открыть файлы в системе в /var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/includes/class-amphtml-sanitize.php в строке 11
Предупреждение : include_once (): Ошибка открытия ‘/var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp//vendor/Fastimage.php ‘для включения (include_path =’.: / opt / php74 / share / pear ‘) в /var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/includes /class-amphtml-sanitize.php в строке 11
Предупреждение : include_once (/var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/includes /class-amphtml-options.php): не удалось открыть поток: слишком много открытых файлов в системе в /var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/ wp-amp.php в строке 154
Предупреждение : include_once (): Ошибка открытия ‘includes / class-amphtml-options. php’ для включения (include_path = ‘.: / opt / php74 / share / pear’) в /var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/wp-amp.php в строке 154
Предупреждение : include_once (/ var / www /kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/includes/class-amphtml-update.php): не удалось открыть поток: слишком много открытых файлов в системе в / var / www / kroxobor / data / www / конструируй самостоятельно.com / wp-content / plugins / wp-amp / wp-amp.php в строке 155
Предупреждение : include_once (): Ошибка открытия ‘includes / class-amphtml-update.php’ для включения (include_path = ‘.: / opt / php74 / share / pear’) в /var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/wp-amp.php на строка 155
Предупреждение : include_once (/var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/includes/class-amphtml-no-conflict. php): не удалось открыть поток: слишком много открытых файлов в системе в /var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/wp-amp.php on строка 156
Предупреждение : include_once (): Ошибка открытия ‘includes / class-amphtml-no-conflict.php’ для включения (include_path = ‘.: / opt / php74 / share / pear’) в / var / www / kroxobor / data / www / construct-yourself.com / wp-content / plugins / wp-amp / wp-amp.php в строке 156
Предупреждение : include_once (/ var / www / kroxobor / data / www / конструируй сам.com / wp-content / plugins / wp-amp / includes / class-amphtml-shortcode.php): не удалось открыть поток: слишком много открытых файлов в системе в / var / www / kroxobor / data / www / construct -self .com / wp-content / plugins / wp-amp / wp-amp.php в строке 157
Предупреждение : include_once (): Не удалось открыть ‘includes / class-amphtml-shortcode.php’ для включения ( include_path = ‘. : / opt / php74 / share / pear’) в /var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/wp-amp.php в строке 157
Предупреждение : include_once (/var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/includes/class-amphtml-tab. php): не удалось открыть поток: слишком много открытых файлов в системе в /var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/wp-amp.php on строка 159
Предупреждение : include_once (): Не удалось открыть ‘includes / class-amphtml-tab.php’ для включения (include_path = ‘.: / opt / php74 / share / pear ‘) в /var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/wp-amp.php в строке 159
Неустранимая ошибка : Неперехваченная ошибка: класс «AMPHTML_Options» не найден в /var/www/kroxobor/data/www/construct-yourself.com/wp-content/plugins/wp-amp/wp-amp.php : 124
Трассировки стека:
# 0 /var/www/kroxobor/data/www/construct-yourself. com/wp-includes/plugin.php(524): AMPHTML-> init (»)
# 1 / var / www / kroxobor / data / www / construct -self.com / wp-settings.php (411): do_action (‘инициализация’)
# 2 /var/www/kroxobor/data/www/construct-yourself.com/wp-config.php(90): require_once (‘/ var / www / kroxob …’)
# 3 /var/www/kroxobor/data/www/construct-yourself.com/wp-load.php(39): require_once (‘/ var / www / kroxob …’)
# 4 /var/www/kroxobor/data/www/construct-yourself.com/wp-blog-header.php(13): require_once (‘/ var / www / kroxob …’)
# 5 /var/www/kroxobor/data/www/construct-yourself.com/index.php(17): require (‘/ var / www / kroxob …’)
# 6 {main}
кинул / var / www / kroxobor / data / www / construct -self.com / wp-content / plugins / wp-amp / wp-amp.php on line 124
Проектирование ленточных опор — Руководство по конструкции
Подушечки, комбинированные опоры, ленточные опоры, опоры типа «перевернутый Т», ремешок фундаменты и т. д. чаще используются в качестве фундаментов мелкого заложения. В зависимости от состояния грунта для возведения конструкций используются разные типы фундаментов мелкого заложения.
Ленточные опоры используются при плохих грунтовых условиях в соответствии с рекомендациями инженеров-геотехников.
При установке ленточного фундамента значительно увеличивается несущая поверхность фундамента.
Следовательно, на грунтах с низкой несущей способностью можно использовать эти типы опор.
Есть два метода, которые можно использовать для анализа ленточных фундаментов.
- Жесткий метод анализа
- Гибкий метод анализа
Предполагается, что давление опоры под опорой является постоянным по всей длине и по всей длине опоры.
Площадь опоры = (Общая нагрузка на колонну) / (Допустимое давление на опору)
Приведенное выше уравнение чаще используется для определения площади опоры.
Поскольку нам известны нагрузки на колонну и давление на опору, изгибающие и поперечные силы могут быть найдены с помощью простого анализа. Это можно сделать с помощью программного обеспечения, такого как SAP2000, SAFF, ETAB, или ручных расчетов.
Гибкий анализСчитается, что давление почвы под основанием изменяется по длине основания.
В реальных условиях давление меняется вдоль основания, создавая более высокое давление грунта под колоннами. Использование такого программного обеспечения, как SAP2000, SAFF, ETAB, — самый простой способ выполнить этот тип анализа, поскольку ручные вычисления более точны.
Однако площадь основания рассчитывается по приведенному выше уравнению, которое используется в жестком анализе для поддержания давления грунта под основанием в допустимых пределах.
Основными элементами этого анализа являются колонны, фундамент и грунт.
Нагрузка на колонну может быть добавлена как точечная нагрузка на опору, а опора может быть смоделирована с помощью элементов оболочки, а грунт моделируется с помощью пружинящих элементов. В вышеупомянутом программном обеспечении, определяя реакцию грунтового основания, мы можем моделировать почву как пружинные элементы.
Согласно книге Боуэла по основам, в большинстве случаев мы можем определить реакцию нижнего уровня по следующему уравнению.
Реакция земляного полотна = (SF) x 40 x (Допустимая несущая способность)
Здесь «SF» обозначает коэффициент безопасности, который учитывается при определении допустимой несущей способности.Обычно, когда значение этого коэффициента недоступно, предполагается значение в диапазоне 2–3.
Зная нагрузки на колонну, предполагаемую толщину основания и реакцию земляного полотна, можно найти изгибающие моменты и поперечные силы, необходимые для проектирования основания.
Земляные работы и фундамент — Постройте
Ленточный фундаментОбычно для более широких ленточных фундаментов используется меньше бетона, чем для засыпки траншей, потому что базовый слой бетона тоньше.Ленточный фундамент обычно имеет толщину 300 мм.
Точная толщина будет определяться условиями почвы, дизайном здания и количеством слоев кладки в стенах до гидроизоляционного слоя.
Если у вас наклонный участок, вам, возможно, придется ступить на фундамент, чтобы он оставался ровным. При бетонировании ступени должны перекрывать как минимум ширину траншеи, а это означает, что они должны быть перекрыты опалубкой. Используйте фанеру и стопорные колышки.
Ленточный фундамент часто необходим на более мягких почвах, таких как песок, поскольку они распределяют нагрузку здания на большую площадь.
Строительный контроль и гарантийный осмотр домаВы должны уведомить своего инспектора здания на определенных этапах и дождаться его проверки. Вы можете поручить уведомление своему подрядчику, но убедитесь, что работы были проверены и одобрены, прежде чем покрывать этот этап и продолжать.
Большинство органов надзора за зданиями с удовольствием заказывают проверки по телефону, электронной почте или факсу, если они получают уведомление за день.То же самое и с инспектором по страховой гарантии, которому на некоторых этапах также потребуется осмотр.
График инспекции строительного контроля при земляных работах- Начало работы Письменное уведомление за два дня
- Раскопки фундамента Уведомить за день по телефону, электронной почте или факсу
- Подготовка к выезду Уведомление за один день по телефону, электронной почте или факсу
- Дренажи, проложенные в траншеях Уведомить за день по телефону, электронной почте или факсу
- Проверка дренажа Уведомить за день по телефону, электронной почте или факсу
Фундаменты, сформированные в скальных и каменистых грунтах, часто могут быть мельче, чем фундаменты, вырытые в «усаживаемых» почвах, таких как глина.В последнем случае глубина не менее 1 м является нормальной.
Деревья и кустарники, расположенные поблизости, могут значительно увеличить эту глубину. В таких случаях вам поможет специалист по контролю за зданием.
После того, как траншеи будут вырыты и осмотрены, вам нужно будет забить колышки по сторонам, чтобы отметить уровень верхней части бетона. Деревянные колышки безопаснее стальных.
Заливка бетонаУбедитесь, что грузовик готовой смеси может подъехать к месту. Readymix может быть загружен с помощью насоса, если к траншеям трудно добраться или желоб грузовика не может быть выдвинут достаточно далеко.
Насосы необходимо бронировать на ранней стадии. Одна из причин для этого заключается в том, что их может не так много в вашем районе — они часто связаны с заказами на строительные работы.
После заливки бетон необходимо вручную выровнять до уровня колышков.
Фундаментные перекрытияЗемля под бетонной плитой перекрытия должна быть должным образом подготовлена с дополнительной обработкой.
Перед тем, как выкопать фундамент, с этого места следовало очистить верхний слой почвы и растительность. Именно с этого пониженного уровня начинается строительство засыпки.
пример расчета, материал. Как рассчитать фундамент для дома
Содержание статьиЛюбое сооружение имеет фундамент, тип которого определяется конструктивными особенностями сооружения, типом грунта, климатическими и другими параметрами. При проектировании ленточного фундамента его размеры определяют на основании инженерных расчетов.
Ленточный фундамент может быть как монолитным, так и сборным из готовых заводских блоков.Но в любом случае ширина и высота фундамента рассчитываются, глубина его залегает. Для монолитных фундаментов помимо прочего производится расчет желаемого сечения арматуры и ее количества. Только при всех грамотных расчетах можно надеяться, что фундамент станет прочной и надежной основой вашего дома.
Фундаменты под здания могут быть:
В первом случае предполагается перекрытие фундамента на высоту, не превышающую 1 м. Во втором случае — глубина фундамента может доходить до 2-3 м. В основном это делается, когда в подвале планируется обустройство подсобных помещений, таких как гараж, санузел, бильярдная и т.п.
При проектировании размер ленточного фундамента под дом определяется в соответствии с размерами и планировкой будущего дома, т.е. ленточный фундамент должен попадать под все внешние и внутренние несущие стены.
Обычно жилые дома возводятся на мелкоплодном ленточном фундаменте, что позволяет существенно сэкономить финансовые средства, поскольку устройство такого фундамента обычно производят сами застройщики.
Что нужно знать при определении размеров фундамента
Для выбора необходимого оптимального размера фундамента, обеспечивающего надежность всей конструкции, необходимо знать:
- состав почвы на участке;
- высота грунтовых вод;
- глубина промерзания почвы в этом районе;
- вес самого здания, т.е. нагрузки на фундамент от веса стен, перекрытий и кровли.
Минимальная ширина основы ленты должна быть равна ширине стены или больше.
Вне стен над фундаментом на ширину 10-13 см, но не более. Объясняется это тем, что железобетон имеет высокую прочность, намного превышающую прочность стеновых материалов, поэтому он выдерживает нагрузку от более широкой стены, а узкий фундамент снижает расход бетона и арматуры.
Определяемся с цокольной подошвой
Расчет ширины фундамента определяется в зависимости от ширины его подошвы, которая рассчитывается исходя из нагрузок, создаваемых фундаментом.Фундамент, в свою очередь, давит на землю.
В итоге получается , чтобы правильно рассчитать размер фундамента, нужно знать свойства грунта на строительной площадке.
Если земля на участке перекачивается, а дом предполагается строить из кирпича или бетонных блоков, то оптимальный вариант Выбранный фундамент будет выдуваемым. А поскольку фундаменты такого типа устраивают ниже уровня промерзания грунта, высота ленточного цоколя для дома будет в пределах 1-2. 5 м до уровня земли.
Для небольших построек — баня, гараж или дачный дом вполне подойдет благородный фундамент с высотой цоколя до верха в пределах 60-80 см. При этом 40-50 см высоты фундамента будет в земле, остальное будет выступать выше уровня почвы и служить основанием здания. Несмотря на небольшую высоту, прочность фундамента будет гарантирована свойствами бетона и арматурного каркаса.
Определяя высоту фундамента, необходимо помнить, что под любой фундамент устраивается песчаная или гравийная подушка слоем 10-20 см.Следовательно, глубина котлована или траншеи будет больше, чем значение подушки.
Перед расчетом ширины ленточного фундамента необходимо рассчитать нагрузки, которые можно легко определить, зная размеры всех конструкций стен, кровли и пропорции используемых материалов. К этим нагрузкам добавляется вес людей и всего, что будет в доме — мебель, бытовая техника и прочее.
Подошвы ленточного фундамента рассчитаны таким образом, чтобы нагрузка на основание не превышала допустимых нагрузок на грунт на данной строительной площадке.
Держа ленточный фундамент, узнаем высоту и ширину, после чего определяем:
- количество бетона, необходимое для заливки
- количество арматуры
- материал для опалубки.
Как видите, размер фундамента позволяет многому научиться для устройства надежного основания.
Прежде всего, необходимо определить глубину фундамента ремня, прикрученного болтами. Для этого нужно знать глубину плодоношения почвы в вашем регионе в зимний период. Все это можно найти в строительных каталогах.
Делая расчет, сначала установите предварительные размеры фундамента (ширина подошвы, высота), ориентируясь на конструктивные особенности дома. Если несущая способность грунта больше, чем давление здания на грунт, то выбранные размеры оставляем без изменений, в противном случае размеры выбираются так, чтобы расчетное сопротивление грунта было не меньше удельного давления здания.
Сложность расчетов заключается прежде всего в точном определении типа грунта в основании фундамента и его свойств.
И если у всех есть основания полагать, что на участке высокий уровень грунтовых вод, то расчет фундамента и оценку грунта лучше всего заказывать у специалистов, чтобы не рисковать вложенными в строительство деньгами. Потому что пузырящиеся почвы могут со временем изменить свои свойства под действием некоторых факторов, таких как, например, изменение уровня грунтовых вод.
Вы можете узнать высоту ленточного фундамента на земле самостоятельно, воспользовавшись онлайн-калькулятором, где программа сама рассчитывает площадь подошвы цоколя, и ее высоту, и толщину песчаной подушки исходя из на вашей почве.
Особенности устройства монолитного фундамента
Специалисты советуют не устраивать мелкоплодный высокий фундамент, так как он будет слишком прочным. Кроме того, это приводит к спаду арматуры и бетона.Нижний фундамент полностью справится с возложенными на него нагрузками и будет достаточно экономичным и надежным.
Строительство дома всегда начинается с фундамента. От того, насколько она эффективна и правильна, зависит надежность и долговечность постройки. Основание дома должно быть основано с учетом типа почвы, глубины грунтовых вод, угла обработки почвы, основного строительного материала здания, такого как постройка, веса и объема дома.Фундамент нужно рассчитать с учетом всех составляющих, а затем приступить к его установке. О том, как рассчитать фундамент, можно узнать в специальной строительной литературе, либо прибегнуть к помощи проектно-строительной организации.
РОЛЬ ФОНДА В СТРОИТЕЛЬСТВЕ
От надежности фундамента зависит устойчивость и прочность любого дома. Его роль в строительстве любого здания велика. Стоимость устройства фундамента может достигать 20% от общего бюджета строительства.При этом ошибки, допущенные на начальном этапе, исправлению не подлежат. Если неправильно сделанную крышу или стены еще можно как-то переделать, то основание постройки практически невозможно. Поэтому при проектировании дома нужно с особым вниманием относиться к закладке к фундаменту и материалам.
Возведение фундамента — один из важнейших и ответственных этапов возведения сооружения
Какую конструкцию фундамента выбрать
Выбор фундамента зависит от формы возводимого дома.Кроме того, важен тип почвы, глубина промерзания почвы и расстояние до уровня грунтовых вод. Имея данные о строении и земельном участке, на котором оно будет возведено, вы сможете выбрать сам тип фундамента.
При строительстве частного дома выбирается один из четырех основных типов основания:
- В упаковке.
- Лента.
- Плита.
Какие нагрузки действуют на фундамент?
На фундамент дома действуют различные нагрузки: постоянные и временные, возникающие при любых обстоятельствах.
В целом все виды нагрузок на фундамент можно разделить на четыре основных направления:
Важное место при проектировании фундамента под будущую постройку занимает расчет подошвенной площади.
- масса всех построенных элементов конструкции дома;
- так называемая полезная масса, состоящая из всей мебели и предметов интерьера, которые будут находиться в здании;
- фундаментальных нагрузок или веса фундамента;
- временных нагрузок, зависящих от климатических условий местности, на которой построено здание — количества осадков в виде дождя и снега, силы и скорости ветра.
Нагрузка на фундамент рассчитывается на основе двух данных: нагрузки дома и нагрузки на фундамент. Расчет нагрузки дома основан на весе стен, перекрытий, кровли, а также внутреннего устройства, мебели, всех предметов интерьера, жителей и возможных осадков в виде снега. Зная основные строительные материалы дома и его габариты, можно точно рассчитать массу постройки. Существуют специальные таблицы, в которых указана масса одного квадратного метра стены или кровли из разных материалов.
Нагрузка на фундамент рассчитывается путем умножения объема фундамента на плотность материала, из которого он изготовлен.
Квадрат и вес фундамента
Зная общую нагрузку здания, необходимо рассчитать минимальную площадь фундамента под каждую конструкцию. В расчете учитывается сопротивление грунта под фундаментом, а также коэффициент типа здания и грунта под ним.Площадь основания должна быть больше значения. В ленточной основе ширину фундамента нужно умножить на длину всей ленты и сравнить с расчетным значением.
Зависимость выбора типа фундамента от типа грунта
Вес фундамента рассчитывается путем умножения объема всех его составляющих на долю одного кубометра бетона.
Как рассчитать бетон для фундамента
Бетон — универсальный вид строительного материала, который чаще всего используют при заливке фундамента.Его можно приготовить самостоятельно, соблюдая пропорции цемента, песка, щебня и воды, либо использовать готовую смесь. Чтобы заказать готовый бетон, нужно точно рассчитать его необходимое количество для монтажа фундамента, а для этого следует разобраться, как рассчитать бетонный куб.
О том, как рассчитать фундамент для дома, существует множество публикаций. При этом следует учитывать, что каждое основание постройки может иметь свою сложную конструкцию. Необходимо разделить основу на составляющие, а затем сложить их объем.Это необходимо сделать, измерить ширину и длину каждой детали.
В фундамент, помимо бетона, входят арматура, которая занимает от 5 до 10% всей конструкции. Количество бетона можно уменьшить на 5% от общей базы здания или перестраховать, без уклона.
Расчет капусты ленточной основы
Ленточный фундамент подается достаточно просто и имеет надежное основание. Применяется для частного и малоэтажного строительства.Рассчитать фундамент дома с ленточным основанием несложно. Он имеет прямоугольное сечение, поэтому при расчете необходимо умножить ширину фундамента на высоту, а затем на общую длину. При этом следует учитывать, что часть фундамента проходит под землей, а часть — возвышается над грунтом. В расчете объема нужно сложить обе составляющие. Причем высота ленты должна быть как минимум вдвое больше ее ширины.
Рассчитать фундамент на несущую способность грунта очень просто, несмотря на видимую сложность и большой объем
Часто ленточный фундамент для медведей и простых стен монтируют разной глубины и ширины.Это необходимо учитывать при расчете общего объема. Можно воспользоваться калькулятором ленточного фундамента, где учтены все составляющие основания с их размерами.
Расчет кубического основания
Фундамент столбчатого типа изготавливается двумя способами: в виде свай или заранее подготовленных колодцев с армированием заливным бетоном. Колонны бывают круглой и прямоугольной формы, поэтому объем бетонного основания рассчитывается по двум формулам.При прямоугольном сечении каждый столб рассчитывается по типу ленточного фундамента. Полученное значение умножается на количество свай и получается требуемый объем бетона.
Объем свай круглой формы считается по формуле, где сначала берется площадь основания, а затем полученное значение умножается на длину столба. Площадь рассчитывается как число Пи, умноженное на квадрат радиуса полюса. Суммируется объем всех колонн и получается необходимое количество бетона для колоннного фундамента здания.
Расчет капусты для основания плитки
Фундамент в виде монолитных бетонных плит Применяется при строительстве зданий без подвала, а также расположенных на сложных грунтах. Такая база имеет большую грузоподъемность. Расчет необходимого количества плиточного бетона подвала очень прост: необходимо ширину основания умножить на длину, а полученную площадь умножить на толщину печи.
Плитный фундамент укладывается по глубине, зависящей исключительно от толщины монолитной плиты
Иногда кафельная основа предполагает наличие жесткости.В этом случае нужно рассчитать объем каждой из них и сложить вместе с объемом тарелки.
Как определить количество арматуры и проволоки
Установка фундамента обязательно предполагает наличие в нем арматуры. Сам бетон очень устойчив к сжатию. В то же время при растяжении он слабый. Запрещается земля под фундаментом, что приводит к растрескиванию бетона и ослабляет конструкцию фундамента. Поэтому так важно, чтобы в нем был армирующий пояс, включающий продольные и поперечные стержни.Соединение вертикальных и горизонтальных стержней происходит вязальной проволокой. На одно подключение уходит около 40 см такого провода. Рассчитывается количество подключений и расход провода.
Количество арматуры зависит от типа фундамента, грунта, а также размеров самого здания. Особые требования к конструкции — Снип 52-01-2003. С их помощью выбирается класс арматуры, рассчитывается сечение и его количество.
Основной причиной появления трещин и разрушения стен дома является неравномерный отложение фундамента
Кол-во арматуры для поясного основания
В ленточном фундаменте наиболее уязвимой к разрыву является продольная сторона основания, поэтому особое внимание уделяется продольной арматуре.
Для ленточного фундамента используются три метода продольного армирования:
- арматура четыре стержня;
- арматура с шестью стержнями;
- усиление восемью стержнями.
Количество стержней зависит от связки грунта, ширины и глубины фундаментной ленты. Минимальная толщина продольного стержня 10-15 мм, а поперечного от 6 мм. Шаг решетки арматуры оптимально не более 15 см.
Количество арматуры для основания колонны
Берут столбчатый фундамент для усиления стержня диаметром 10 мм. Основную несущую роль выполняет вертикальная фурнитура, которая должна иметь ребристую поверхность. Для создания единого каркаса используются турники, поэтому они могут быть гладкими, а их диаметр может составлять всего 6 мм.
Таким образом, при расчете колонного фундамента выберите количество колонн
Для одной колонны диаметром 20 см и высотой 2 м потребуется:
- Винтовка
- арматура диаметром 10 мм: 4 * 2.3 м (с учетом решетки) = 9,2 м;
- гладкая арматура диаметром 6 мм: 3,14 * 0,2 М (Длина загородного круга) * 4 (Количество горизонтальных стержней) = 2,512 м;
- вязальная проволока: 16 (количество соединений) * 0,4 м = 6,4 м.
Количество арматуры монолитного основания
При установке монолитного фундамента используются две параллельные арматурные сетки: внизу и вверху плиты. Между собой они соединяются вертикальными стержнями в местах пересечения продольных и поперечных стержней сетки.Оптимальный размер ячеек решетки — 20 * 20 см. В монолитном фундаменте используется гофрированная арматура диаметром 12 мм. Выдерживая количество арматуры, необходимо сделать запас на соединение продольных стержней, если длина фундамента отличается от длины арматуры. То же касается и поперечных соединений.
Как рассчитать стоимость фундамента
Имея готовый проект дома и зная расход всех материалов, можно понять, как правильно рассчитать фундамент.
Затраты включают следующие статьи:
- стоимость всего строительного материала: бетон, арматура, соединительный провод, опалубка;
- земляные работы по подготовке фундамента под устройство фундамента;
- транспортные расходы на доставку необходимых строительных материалов;
- работ по устройству фундамента, включая аренду спецтехники.
Часто при строительстве домов, бань, саун или бассейнов простой архитектуры можно использовать разные типы фундаментов. Перед утверждением проекта можно предварительно рассчитать стоимость фундаментов разных типов. Для этого следует произвести расчет кирпича на основании, расчет бетона, арматуры, готовых железобетонных свай. Зная стоимость каждого вида материалов и их расход, нужно провести сравнительный анализ и выбрать наиболее экономичный вариант. В этом случае состояние почвы и архитектура здания должны позволять использовать выбранный тип фундамента.
Калькулятор фундамента поможет самостоятельно рассчитать необходимый объем бетона для заливки фундамента, а также рассчитает количество опалубки и арматуры. Стоит отметить, что параметр «Высота фундамента» включает глубину подземной части и высоту надземной части.
Если у вас межкомнатные перегородки не представлены конструкцией несущего типа, то используется более светлый слой фундамента, имеющий свои геометрические показатели, и нужно отдельно в калькуляторе рассчитать фундамент для перегородок, а затем Обобщите полученные данные.
Расчет фундамента
Перед тем, как приступить к строительству дома, в первую очередь следует ознакомиться с составом грунта, так как качество грунта зависит как от типа фундамента, так и затрат, связанных с процессом строительства. .
Следующим шагом следует рассчитать фундамент, а именно рассчитать постоянную нагрузку от самого дома, а временную — от ветра и снежного покрова, чтобы определить, выдержит ли грунт нагрузку от дома и фундамента.
Далее можно переходить к расчету объема бетона для фундамента. Это соответствует длине конструкции, а здесь она включает в себя периметр снаружи и длину абсолютно всех перегородок между комнатами, умноженную на ее высоту и ширину, но при условии, что фундаментная лента имеет одинаковое сечение по всей длине. .
Объем бетона V = L * A * B где
L — длина фундамента
A — высота фундамента
B — ширина фундамента
Если вы планируете готовить бетон самостоятельно, то знайте, что бетон чаще всего готовят из цемента марок М 500 и М 400 с использованием песка и щебень.При расчете пропорций бетона следует учитывать многие факторы, такие как фракции щебня и песка, их плотность, требуемая качеством бетона. В таблице «пропорции бетона» представлены усредненные данные.
При расчете арматуры для армирования фундамента стоит знать, что нагрузку на себя принимают продольные стержни, в связи с чем для них применяется ребристая арматура, в основном 10-12 мм, а также делаются вертикальные и поперечные стержни. гладкой и тонкой арматуры, так как они не несут нагрузку.
Для быстрого расчета объема бетона для заливки фундамента, а также всех необходимых строительных материалов, Вы можете воспользоваться нашим калькулятором фундамента, расположенным выше.
Приняв решение выполнить работы по возведению дома своими руками, в первую очередь особое внимание уделяем устройству фундамента. В случае, когда за разработку проекта будущего сооружения берутся профессионалы, они учитывают все необходимые факторы: тип грунта, климатические условия, планируемую нагрузку и так далее.Особенно, если дом планируется с подвалом. Но эта услуга доступна далеко не всем, поэтому очень часто возникает вопрос, как правильно рассчитать основу дома.
Конечно, вы можете использовать онлайн-калькулятор в сети. Но большинство начинающих строителей принимаются на эту работу в одиночку. Попробуем привести несколько важных советов, которые помогут правильно рассчитать фундамент для вашего будущего дома. В первую очередь, рекомендуем подробно изучить все показатели норм, указанные в нижней части строительного направления.
Грунт
От правильного определения Тип грунта зависит от выбора фундамента
Самым первым фактором, который следует тщательно изучить, является почва на участке, выбранном для строительства дома. Это зависит от его типа:
- тип фундамента;
- глубина залегания;
- выбор типа гидроизоляции;
- Возможность обустройства подвала.
Чтобы правильно оценить почву, нужно перекопать яму в нескольких местах или хорошо просушить.Расстояние между ними должно быть не менее метра. Почвы на одном и том же участке могут быть разными, а значит, и их свойства разные.
Очень важно не заострять внимание на свойствах почвы соседнего участка и игнорировать собственное обследование.
Скважина пробурена до глубины 2 метра. Такой глубины достаточно, чтобы получить представление о том, какой тип грунта преобладает.
Представляем характеристики наиболее распространенных типов грунтов и решений относительно фундамента дома.
Каменистые и полубортные почвы обладают очень высокой несущей способностью. Исходя из этого, можно выполнять работы по устройству фундамента любого типа, кроме свайного.
Особенности выбора
Если пробивная грусть на поверхности, то ее можно частично заменить песком
Другие типы грунтов, песчаные, глинистые, торфяные, суглинки в той или иной мере обладают таким свойством, как пузырчатость. Поэтому, выполняя работы с подвалом или без него, мы обращаем внимание на такие факторы:
- На какой глубине заложен тип грунта.Если он расположен на поверхности и по всей глубине пробных колодцев, можно заменить любую деталь, например, на песок и перейти к выступу ленточного основания. Или сразу обустраивают свайный фундамент.
- Проверить уровень грунтовых вод. Чем выше они проходят, тем меньше типов фундаментов подходят для закладки. Если вода проходит на глубине до одного метра, лучше выбрать плиточный фундамент. Может идти речь об устройстве цокольного этажа. Если он ниже, можно остановиться на мелкозубчатой основе ремня.
- Уровень промерзания грунта. В случае, когда пробойный грунт залегает на глубине промерзания грунта, его следует заменить. В противном случае его обустраивают с размытым поясным основанием или фундаментом с помощью свай. В некоторых случаях можно выбрать мелкозубчатый фундамент из плит.
При расчетах необходимо учитывать все три фактора одновременно.
Площадь подошвы подошвы
Одним из важных фактов расчета фундамента является площадь подошвы.Перед началом работ необходимо понять, как правильно распределить нагрузку на грунт. Это значение рассчитывается по специальной формуле ниже.
Площадь подошвы рассчитывается таким образом, чтобы основание с его поддерживающей нагрузкой не предполагало грунта. Не учитывайте показатели этого значения только при устройстве плитного фундамента, так как имеется достаточная площадь для распределения нагрузки. Но в этом случае устройство цоколя исключено.
Сопротивление грунта
Показатели стойкости каждого типа грунта зависят от глубины залегания его отложений, а также от показателей его плотности и пористости. С увеличением глубины увеличивается коэффициент сопротивления.
Следовательно, если планируется выполнение работ по фундаменту на глубину менее полутора метров, то сопротивление грунта необходимо рассчитывать по формуле
R 0 — расчетное сопротивление, которое можно определить по таблице
H — показатель глубины заложения фундамента по нулевому уровню земли (см).
Также следует учитывать, что уровень влажности почвы влияет на сопротивление нагрузке. Поэтому не стоит игнорировать уровень прохождения грунтовых вод.
Понятно, что при работе самостоятельных расчетов тут придется приложить немало усилий. Поэтому для облегчения работы можно воспользоваться онлайн-калькулятором. Подробнее о расчете сопротивления грунта смотрите в этом видео:
Суммарная нагрузка на грунт
Важны показатели нагрузки на грунт будущего здания.В расчеты необходимо включить факторы:
- Суммарная нагрузка будущей конструкции с учетом примерной нагрузочной нагрузки. Обратите внимание, будет ли оборудован подвал. Для этого необходимо опираться на данные, представленные в таблице ниже.
- Суммарная нагрузка элементов, используемых в повседневной жизни, таких как камины, печи, мебель, люди и т. Д.
- Сезонные нагрузки. Например, снежные покровы. Показатели для каждой климатической полосы по-разному.Так, для средней полосы — 100 кг / м 2 кровли, для южной — 50 кг / м 2, для северной — 190 кг / м 2.
Величина площади подошвы цоколя определяет показатели ширины траншеи для ленточного основания и площади опоры столбчатого или свайного фундамента. При возникновении затруднений с расчетом рекомендуем обратиться к онлайн-калькулятору.
Узнать на примере
Предлагаем рассмотреть процесс расчета на конкретном примере.Выполните расчеты фундамента дома размерами 6х8 м с устройством одной несущей стены внутри и без устройства подвала. О том, как самостоятельно рассчитать фундамент, смотрите в этом видео:
Обратите внимание, что это минимальный показатель, который обеспечит равномерное распределение нагрузки. Но, устраивая фундамент, учитывая ширину стен и другие показатели.
Итак, производя расчеты фундамента, несколько раз проследите за показателями.От того, насколько правильно произведены расчеты, зависит надежность и безопасность будущей конструкции. Также немаловажным фактором является расчет закупки материалов для работ по закладке фундамента.
Любое здание должно быть под фундаментом. Для постройки на долгие годы очень важно правильно рассчитать параметры фундамента. А чтобы все делать правильно, нужно знать определенные характеристики.
Расчет ширины
При закладке фундамента здания важно, какой грунт на участке, на каком уровне находятся грунтовые воды, вес самого здания, насколько свободна земля.
Все проектные работы выполнены на основе инженерных расчетов. Это сложные расчеты, поэтому для расчета обычно используют усредненные значения нагрузок.
Крыша:
- шифер — 40-50 кг / м2;
- рубероид — 30-50 кг / м2;
- плитка — 60-80 кг / м2; Сталь
- листовая — 20-30 кг / м2.
Стены:
- кирпич — 200-270 кг / м2;
- железобетон — 300-350 кг / м2;
- дерево — 70-100 кг / м2;
- каркас с утеплителем — 30-50 кг / м2.
Sopor ≥ RDD / QNSp Где:
Sopor — нижняя опорная поверхность;
СДР. — вес здания;
QN.P. — несущая способность грунта
Несущая способность грунта — это способность грунта выдерживать нагрузку 1 см кв.
Для двухэтажного дома
SF — ширина фундамента,
ОТ — величина сопротивления грунта;
ИН — величина, учитывающая меньшее значение веса почвы.
Расчет высоты
По низу фундамент следует выполнять не менее 20 см на земле, однако на практике при учете основного параметра — глубины грунта эта величина увеличивается до 30-35 см.
Чем глубже промерзание, тем больше должна быть высота фундамента. При промерзании до 3 м высота фундамента может достигать 1м.
Для двухэтажного дома выбор изголовья цоколя фундамента над землей совершенно не важен, перекрытия никоим образом не влияют на устойчивость или прочность здания.При строительстве руководствуются удобством входа в здание.
По нормам на входе должно быть не менее 3-х ступеней, а это возможно при оптимальном значении 35-40 см. Такой выступ выполняет еще одну функцию — защищает конструкции от постоянного воздействия грунта и атмосферных осадков. Также, чтобы вода не лишилась разрушительного воздействия на основание дома, по окончании строительства желательно сделать вокруг постройки.
Минимальным значением считается высота над землей — 35-40 см, но если фундамент выше этих значений, это допустимо.Единственное условие — высота выступа не должна превышать ширину фундамента.
Подведем итог: фундамент — это основная часть конструкции, от которой зависит долговечность здания. Поэтому необходимо ответственно подойти к его возведению, точно производя расчеты и придерживаясь существующих норм и правил в строительстве.
Только в этом случае возведенное здание будет надежным, прослужит долго и станет надежным убежищем.
