Калькулятор ленточного фундамента
Грамотно спроектированный и построенный фундамент гарантирует долговечную эксплуатацию любого здания и сооружения. Сегодня существует несколько популярных типов оснований, но самым востребованным из всех безусловно является ленточный. Для его создания не требуется специальное оборудование, а технология монтажа проста, как два пальца – каждый в состоянии построить ленточный фундамент своими руками.
Сервис KALK.PRO предлагает вам выполнить расчет ленточного фундамента с помощью онлайн-калькулятора. Он предназначен для расчета количества и объема материалов, подбора оптимальной толщины ленты, определения допустимой нагрузки на грунт и многого другого. Для наглядности программа выводит динамические чертежи и 3D-модель, которые изменяются в зависимости от выбираемых параметров и задаваемых значений.
Калькулятор позволяет рассчитать МЗЛФ, стандартный или углубленный фундамент монолитного типа – методика вычисления во всех случаях ничем не отличается.
Для удобства пользователей, в алгоритм программы заложен расчет арматуры и расчет бетона для ленточного фундамента. В скором времени планируется добавить опалубку.
Инструкция
Наш сервис позволяет рассчитать ленточночный фундамент под дом максимально точно, однако достоверность этих расчетов напрямую зависит, от того какие параметры вы заполните в поля калькулятора. Специально для исключения подобных недоразумений, было записано обучающее видео с подробным пояснением всех элементов калькулятора ленточного фундамента и используемых величин. Смотрите инструкцию и задавайте свои вопросы в комментариях, если требуется уточнение.
Для тех, у кого нет возможности просмотреть видео со звуком или есть проблемы с воспроизведением видео, мы подготовили укороченную текстовую версию примера расчета ленточного фундамента на нашем сервисе. Читайте чуть ниже.
Заполняйте поля калькулятора ВНИМАТЕЛЬНО, так как любая, даже незначительная ошибка может стоить потраченного времени и средств.
Обзор интерфейса
Интерфейс калькулятора расчета ленточного фундамента должен быть интуитивно понятен большинству пользователей, так как выполнен достаточно просто.
Основная часть программы подразделяется на несколько крупных элементов:
- Вводный блок с начальными данными и упрощенной схемой.
- Подробный чертеж ленточного фундамента, который отрисовывается на основании первого пункта.
- Интерактивная 3D-модель, которая позволяет посмотреть все элементы конструкции в трехмерном пространстве.
- Результаты расчета (материалы, величины, допустимые значения…).
Также под самим калькулятором, приведена небольшая справка, в каких форматах доступно скачивание, как сохранить результат, отправить по электронной почте или добавить в закладки.
Схема
Исходя из плана вашего дома, вы начинаете визуализировать устройство монолитного ленточного фундамента. С помощью конфигуратора, задайте необходимое количество лент и их расположение.
Сервис ограничивает максимально возможное количество осей по горизонтали и по вертикали. Вы можете задать не более 2 дополнительных линии по каждому направлению, т.е. в сумме не больше 8 осей.
Для того чтобы добавить параллельные горизонтальные (буквенные) оси, выберите в первом пункте AD0 необходимое количество (1 или 2). Новые прямые расположатся между осями AD и будут называться B и С.
Вертикальные оси (цифровые) добавляются не на всю длину ленточного фундамента, а конкретно к каждой секции AB, BC или CD.
Для того чтобы сместить секцию, заполните поле «Смещение стороны». Подробнее об этом смотрите ниже, где разбирается практический пример.
Пример 1.
Для того чтобы получить квадратный монолитный ленточный фундамент для дома, разделенный на 9 равных блоков, вам нужно:
- добавить две оси в пункте AD0;
- добавить две оси в пункте AB0;
- добавить две оси в пункте BC0;
- добавить две оси в пункте CD0.
Пример 2.
У вас нестандартный фундамент, который разделен на 6 неравнозначных секций. Блок AB разбит на три части, блок BC на две, а CD не разбит.
- добавить две оси в пункте AD0;
- добавить две оси в пункте AB0;
- добавить одну ось в пункте BC0;
- в пункте CD0 оставить ноль.
Таким образом, «играясь» значениями, вы можете сделать схематичный чертеж фундамента с любыми видами секций. Также, для вашего удобства есть возможность повернуть чертеж (на 90, 180 или 270 градусов), выбрать его цвет, включить сетку и показывать ли направляющие линии.
Характеристики фундамента
Теперь нам необходимо указать размеры сторон, ширину ленты, высоту и глубину заложения ленточного фундамента, а также используемую марку бетона.
Заполнение полей с размерами сторон, не должно вызвать сложностей – все наглядно проиллюстрировано на чертеже ленточного фундамента.
Высота ленты рассчитывается индивидуально, в зависимости от ваших предпочтений, высоты цоколя или по другим причинам.
Стандартная величина 40-50 см.
Глубина заложения фундамента высчитывается на отдельном калькуляторе, который расположен на нашем сайте. Перейти на него вы можете по ссылке в самом калькуляторе или щелкнув тут: определение глубины заложения фундамента.
Немного теории. Строительство ленточного фундамента на сильнопучинистых грунтах при высоком уровне грунтовых вод, возможно только при условии заглублении ленты на 30 и более сантиметров ниже уровня промерзания, т.е. у вас получится заглубленное основание. В этом случае силы морозного пучения оказывают воздействие не по вертикали, а по касательной, тем самым значительно сокращая разрушительный эффект. Для всех остальных ситуаций, когда грунт не подвержен сильному пучению, есть смысл использовать мелкозаглубленный (незаглубленный) ленточный фундамент, как наиболее выгодный и простой в монтаже.
Ширина ленты подбирается на основании типа подстилающего грунта, на котором предполагается строительство и массы вышележащей конструкции.
Смысл заключается в соблюдении баланса между давлением сооружения на грунт и максимально допустимым давлением, которое грунт может выдержать. Для большинства случаев в частном строительстве действует правило, что ширина ленты должна быть больше толщины стены на 10 см. Однако если калькулятор выдаст предупреждение, что эти значения для вас недопустимы – используйте рекомендуемую величину, которую он вам предложит.
Расчет бетона на ленточный фундамент – Калькулятор
Для возведения основания, рекомендуется использовать только высокопрочные растворы бетона марки М300 и выше. Использование смеси меньшей прочности, может привести к деформациям и разрушению конструкции – экономия средств на более дешевых материалах в данном случае неуместна. Заполните соответствующие поля в калькуляторе для выполнения надежного расчета бетона.
Выполнить приблизительный расчет нагрузки на ленточный фундамент на основании массы коробки дома, можно на специальном калькуляторе строительных блоков.
Для получения более точного значения, прибавьте 10-15% для учета веса кровли, снеговой и ветровой нагрузки. На странице расчета сопротивления грунта основания узнайте максимально допустимую нагрузку на подстилающую поверхность.
Подсыпка
Подсыпка фундамента обеспечивает надежность и долговечность всей конструкции дома в целом. В большинстве случаев используется подушка из песка, щебня или ПГС. Наш калькулятор по умолчанию считает, что вы будете применять песок. В зависимости от типа грунта толщина подушки должна быть от 30 до 60 см.

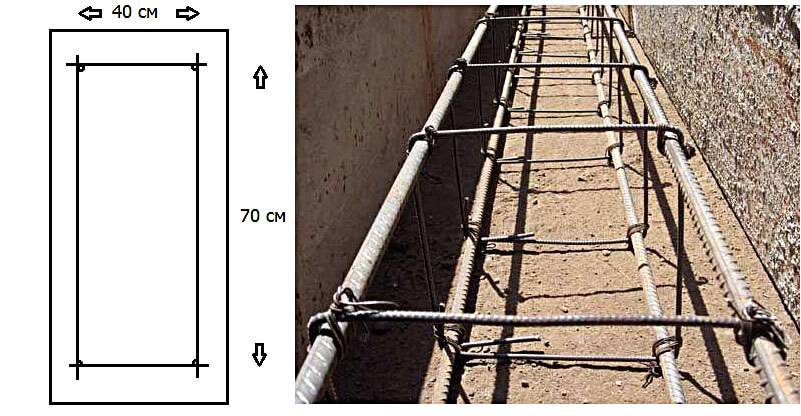

Расчет арматуры для ленточного фундамента
Создание надежного основания невозможно без изготовления качественного арматурного каркаса, поэтому важно выполнить правильный расчет армирования для ленточного фундамента. Выберите предполагаемый диаметр стержней, количество горизонтальных рядов, прутков и шаг между вертикальными рядами. Если вы планируете углублять арматуру в землю, укажите это в соответствующем поле.
Если вы не знаете или не уверены, как правильно вязать арматуру для ленточного фундамента, следует обратиться к определенным нормам, которые изложены в СНиП 52-01-2003 (СП 63.13330.2010), в частности, особое внимание следует уделить параграфу «Конструктивные требования»:
- пункт 7.3.4 – минимальное расстояние между стержнями арматуры следует принимать в зависимости от диаметра арматуры, но не менее 25 мм;
- пункт 7.3.6 – расстояние между стержнями продольной арматуры следует принимать не более двукратной высоты сечения элемента и не более 400 мм, и чем больше нагрузка на основание, тем меньше оно будет, но не менее 100 мм;
- пункт 7.3.7 – поперечную арматуру следует устанавливать с шагом не более половины рабочей высоты сечения элемента и не более 300 мм.
Соблюдая эти правила, вы можете быть уверены, что выполняете правильную укладку арматуры в ленточный фундамент. Данные правила действуют для частного строительства, но для более сложных конструкции, существуют определенные поправки и примечания с которыми необходимо ознакомиться более подробно.
Вы также можете поставить галочку, чтобы армирование отрисовалось на 3D-модели. В данном случае расчет программы может занять до 5 минут, в зависимости от производительности вашего устройства. Даже если браузер предлагает закрыть страницу, дождитесь окончания операции!

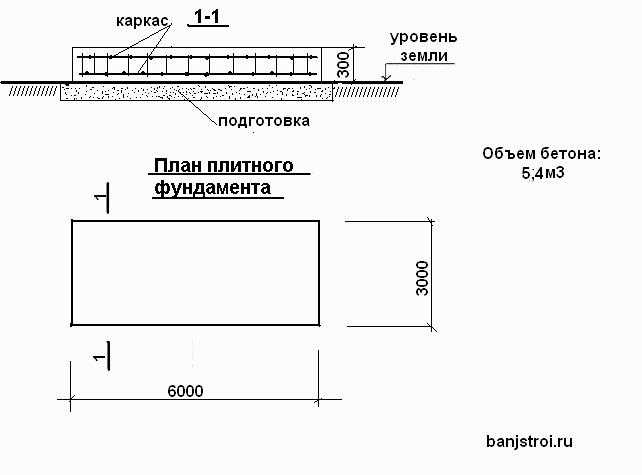

Монолитная плита на ленточном фундаменте
Ленточный фундамент с монолитной плитой пола является отличным решением, если вы хотите обезопасить свой дом от вредителей (грызунов, насекомых), а также опасаетесь преждевременного разрушения деревянного перекрытия, в следствие повышенной влажности, или деформации пола, при заливке бетона в отдельные ячейки между лентами. Бетонное перекрытие отлично подойдет, как для легких домов из пеноблоков и газобетона, так и для тяжелых – из кирпича и камня.
Укажите в программе желаемую толщину плиты, сторону арматурной сетки (сторону квадратной ячейки), диаметр арматуры и марку бетона (М200 и более).
Как только заполните все поле, нажмите кнопку «Рассчитать»!
Чертеж ленточного фундамента
После того, как калькулятор произведет необходимые расчеты, вам будет доступен чертеж фундамента и трехмерная модель конструкции.
План – это вид сверху на ваше основание с указанием линейных размеров. Это ваш главный ориентир при строительстве, он позволяет получить в упрощенном виде отчетливое представление, что от вас требуется и к чему стоит стремиться.
Вид в 3D наглядно демонстрирует вид будущего фундамента. Визуализация помогает оценить проект в реальных пропорциях, увидеть плюсы и минусы предполагаемой конструкции и принять окончательное решение — это то, что вам нужно или нет. Вы можете рассмотреть на нем поверхность земли, песчаную подушку, естественно, сам фундамент и кладку арматуры. Все элементы интерактивны и строятся на основании указанных данных.
Результаты расчета
Наш сервис рассчитывает все необходимые параметры, которые могут быть использованы при строительстве фундамента. Рассмотрим некоторые из них наиболее подробно.
Фундамент
Давление фундамента на основание грунта не должно превышать максимально допустимое.
В случае,если ширина ленты фундамента была подобрана неверно, результат будет подсвечиваться красным цветом. Это означает, что конструкция здания слишком массивна, и лента будет прорезать грунт, до тех пор, пока не встретит препятствие. Если же вы указали все правильно, то вы увидите зеленую подсветку.
Рекомендуемая ширина фундамента – наиболее оптимальная величина, с точки зрения искусственного интеллекта, при заданных условиях типа грунта и возможных нагрузок на него.
Согласно СП 52-101-2003, процентное соотношение площади сечения продольной арматуры к поперечному сечению фундаментной плиты (коэффициент армирования) для бетонных конструкций, должен быть не менее 0,025%. Если ваше значение меньше нормативного, стоит увеличить количество вертикальных и горизонтальных рядов.
Материалы
В этом блоке выводятся все материалы и их количество (размерные величины), которые потребуются при строительстве ленточного фундамента и сопутствующих элементов.
Например, вы можете узнать:
- объем и массу бетона фундамента;
- общую длину стержней арматуры и их количество;
- сколько потребуется вязальной проволоки;
- что потребуется для отливки монолитной плиты на ленту;
- как много нужно заказать песка под фундамент и под бетонную стяжку;
С остальными элементами, можно ознакомиться непосредственно в самом интерфейсе.
Попробуйте калькулятор МЗЛФ и оцените все преимущества работы с нашим сервисом.
Расчет ленточного фундамента – Пример
Справочная теоретическая информация помогает понять некоторые спорные моменты, однако все становится намного очевиднее, когда разбираешь реальную практическую ситуацию.
Мы выбрали из интернета случайную схему одноэтажного дома и на ее основании выполнили расчет ленточного фундамента на нашем калькуляторе. Все начальные условия представлены на изображении. Длины сторон указаны в миллиметрах, но мы для удобства будем записывать в сантиметрах.
Построим упрощенную схему с помощью блока «Ориентация».
Перенесем все размеры с рисунка в калькулятор и предположим, что ширина ленты будет равна 40 см.
Для того чтобы получить отступ слева для «Кухни-гостиной», необходимо сдвинуть сторону CD направо. Заполняем размер стороны и смотрим длину террасы, она равна 300 см (3000 мм), значит нужно вписать в поле «Смещение стороны CD» 300 см.
Нажмем кнопку «Рассчитать», для того чтобы посмотреть правильно ли у нас все получилось.
Как мы видим нижняя комната стоит немного криво, а размеры совсем не те, что мы указали в условии.
Во-первых, это связано с тем, что на схеме, которую мы повторяем, длина стороны комнаты вместе со стеной равняется длине стороны без стены, что само по себе в корне неверно.
Во-вторых, обратите внимание, что в калькуляторе ленточного фундамента отсчет на боковых сторонах начинается не от краев ленты, а от внутренних осей симметрии.
Для того чтобы исправить положение и выровнять «Кухню-гостиную», увеличим ее размер на 20 см, а смещение сократим на те же 20 см.
В результате фундамент приобретает нужную нам форму.
Калькулятор поддерживает ввод ОТРИЦАТЕЛЬНЫХ значений в поле «Смещение стороны». За ноль принимается ось 1. Это необходимо для того, чтобы вы могли создать ленточный фундамент произвольной формы.
Теперь вы знаете, как рассчитать ленточный фундамент под дом на нашем калькуляторе правильно. Обращаем ваше внимание, что выделенные пункты обязательно должны выделяться зеленым цветом, иначе фундамент будет крайне неустойчив.
Прежде всего, основание может не выдержать нагрузки вышележащей конструкции здания и в скором времени лента деформируется. Во втором случае, при недостаточной ширине ленты, сооружение начнет углубляться в грунт до тех пор, пока одна из его частей не упрется в более плотные породы и, тогда из-за неравномерного распределения давления, фундамент просто разорвет.
Надеемся, что вам была полезна инструкция по работе с калькулятором расчета ленточного фундамента. Если у вас есть вопросы, замечания или предложения по работе сервиса, пожалуйста, свяжитесь с нами любым доступным способом.
Расчет ленточного фундамента, расчет железобетонного фундамента
Расчет ленточного фундаментаzamerdoma2018-05-22T09:42:03+00:00
Укажите тип фундамента
тип 1 тип 2 тип 3 тип 4 тип 5 тип 6 тип 7 тип 8
Впишите размеры вашего фундамента в мм
Ширина X
Длина Y
Высота H
Толщина A
Расстояние до оси перемычки C
Рассчитать количество арматуры *
012345678910Горизонтальные ряды G
012345Вертикальные стержни V
012345Соединительные стержни Z
Шаг S
Диаметр арматуры D
Рассчитать количество опалубки в мм
Толщина доски для опалубки
Длина доски
Ширина доски
Рассчитать состав бетона
Вес одного мешка цемента
Мешков цемента на 1м3 бетона
Пропорции бетона
цемент
:
песок
:
щебень
Укажите стоимость материалов в рублях
Цемент (за мешок)
Песок (за 1 тонну)
Щебень (за 1 тонну)
Доска (за 1 кубометр)
Арматура (за 1 тонну)
Поделитесь с друзьями бесплатным онлайн калькулятором!
Ленточный фундамент своими рукамиПростой онлайн калькулятор расчета ленточного железобетонного фундамента рассчитает точное количество стройматериалов для фундамента.
Начните расчет сейчас!Технология строительства монолитного ленточного фундамента достаточно проста в отличии от столбчатого или плитного фундамента. Фундамент представляет собой железобетонную полосу, которая пролегает под всеми наружными и внутренними стенами дома. Такой фундамент требует повышенной трудоемкости и большой расход стройматериалов по сравнению со свайным фундаментом. Строительство ленточного фундамента используют под кирпичными стенами, бетонными или каменными стенами, а также для домов с тяжелыми перекрытиями (железобетонные или металлические). Ленточный армированный фундамент прекрасно подходит для домов с подвалами и цокольными этажами, так как стены армированного фундамента образуют стены подвального помещения. Стоит помнить, что нулевой цикл строительства дома является, почти всегда, самым затратным этапом и его стоимость иногда доходит до трети стоимости всего частного дома. Рекомендуем не экономить на качестве и количестве строительных материалов.
С помощью нашей онлайн программы вы легко сможете рассчитать материалы для мелкозаглубленного ленточного фундамента.
И получите точные данные требуемого объема бетона, количество арматуры в метрах и ее вес, а также количество пиломатериалов для опалубки и площади всех поверхностей вашего монолитного фундамента. В итоге программа выдаст вам чертеж ленточного фундамента по вашим размерам.
Этот калькулятор требует использования браузеров с поддержкой Javascript . Этот калькулятор предназначен для получения результата математического расчета для проверки того, что фундамент (или помещение, ферменный фундамент или другая 90-градусная конструкция) на самом деле является квадратным и имеет правильную планировку. (Быть квадратным или Восстановить…) Расчет основан на теореме Пифагора. Если говорить простыми строительными терминами, то здесь говорится, что квадрат длины фундамента плюс квадрат ширины фундамента равняется возведенному в квадрат расстоянию по диагонали фундамента (от противоположного угла до противоположного угла).
| |||||||||||||||||||||||||||
