Мзлф для каркасного дома: Каркасный дом по уму, Новосибирск

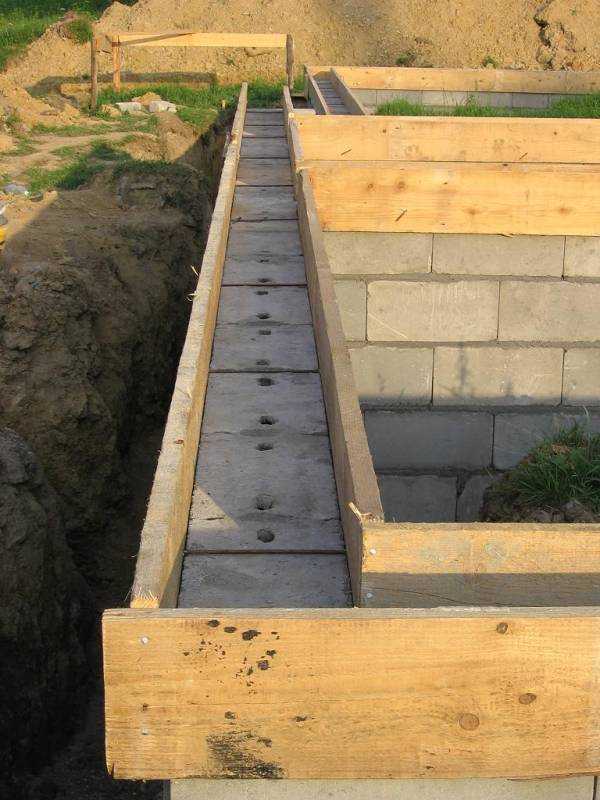

Ленточный фундамент для каркасного дома

• Расчет ленточного фундамента под каркасный дом
• Пример расчета
• Мелкозаглубленный ленточный фундамент (МЗЛФ) для каркасного дома

Ленточный фундамент под каркасный дом можно отнести к самым распространенным фундаментам, так как он применяется для строительства большинства индивидуальных домов в стране. Технология его устройства досконально отработана и известна всем строителям. Каркасные дома из древесины не требуют мощных фундаментов ввиду легкости большинства конструкций, поэтому стала использоваться модификация – мелкозаглубленный ленточный фундамент для строений каркасного типа.

При строительстве дома фундамент обязан обеспечить целостность его конструкции независимо от типа грунтов, их пучинистости, осадков и прочих неприятностей, воздействующих на его конструкцию. Важна и экономическая составляющая устройства фундамента.

Расчет ленточного фундамента под каркасный дом

Расчет фундамента для каркасного дома начинают с расчета максимальных нагрузок на основание дома. Эти нагрузки включают:

• Вес дома;
• Вес активной части дома;
• Вес фундамента;
• Снеговую нагрузку;
• Ветровую нагрузку.

Вес дома складывается из веса стеновых материалов, веса перекрытий и веса кровли. Если есть готовые

Вес активной части дома включает вес сантехнических устройств, котлов, печей, каминов, бытовой техники и веса людей. Точно определить активную часть дома затруднительно, как и вес фундамента. Вес фундамента, а точнее его глубина и ширина ленты, зависит от грунта и суммарной нагрузки на основание, поэтому его уточняют после геологических исследований грунта и определения суммарной нагрузки на основание.

Снеговая и ветровая нагрузки определяются из справочных таблиц о среднегодовых осадках и скорости преобладающих ветров в данной местности. Для Центральной части России снеговая нагрузка равна 170-200 кг/м2.

Для определения размеров и веса фундамента необходимо сделать расчет несущей способности грунта под основанием дома.

Расчетное сопротивление грунта можно также определить по СНиП 2.02.01-83.

Расчет фундамента под каркасный дом осуществляют по формуле при условии, что глубина заложения не превышает 2 м:

S>Yn*F/Yc*Ro

• S – опорная площадь фундамента в м;
• F – сборная нагрузка на фундамент в т;
• Ro – показывает несущую способность по фундаменту для данного грунта и измеряется в кг/см2;
• Yn – коэффициент запаса прочности фундамента, принимаемый 1,2;
• Yc – коэффициент взаимодействия фундамента с грунтом, определяется для каждого типа грунта.

Пример расчета

Каркасный дом размером 7 х 7 м. Длина ленты 30 м с учетом внутренних стен дома. Сборная нагрузка на фундамент составила 110 т. Почва под фундаментом суглинок, для которой Ro=3,6 кг/см2. Yc для данного грунта равно 1,1. Учитывая характеристики грунта, глубина заложения фундамента 1,8 м.

Опорная площадь, соответствующая несущей способности фундамента, должна удовлетворять ниже приведенному неравенству:

S > 1,2* 110000/ 1,1* 3,6 или,

S > 33 333 см2 = 3,33 м2

Определяем ширину ленты:

3,33/30 = 11 см.

Поскольку ширина фундамента не может быть меньше толщины стен, а толщина стен составляет 15 см, принимаем ширину ленты 18 см, против расчетной, и S тогда будет составлять 30*0,18=5,4 м2

Учитывая сопротивление грунта Ro, определим несущую способность этого фундамента

54000*3,6= 194 тонны при максимальной нагрузке на фундамент в 110 тонн.

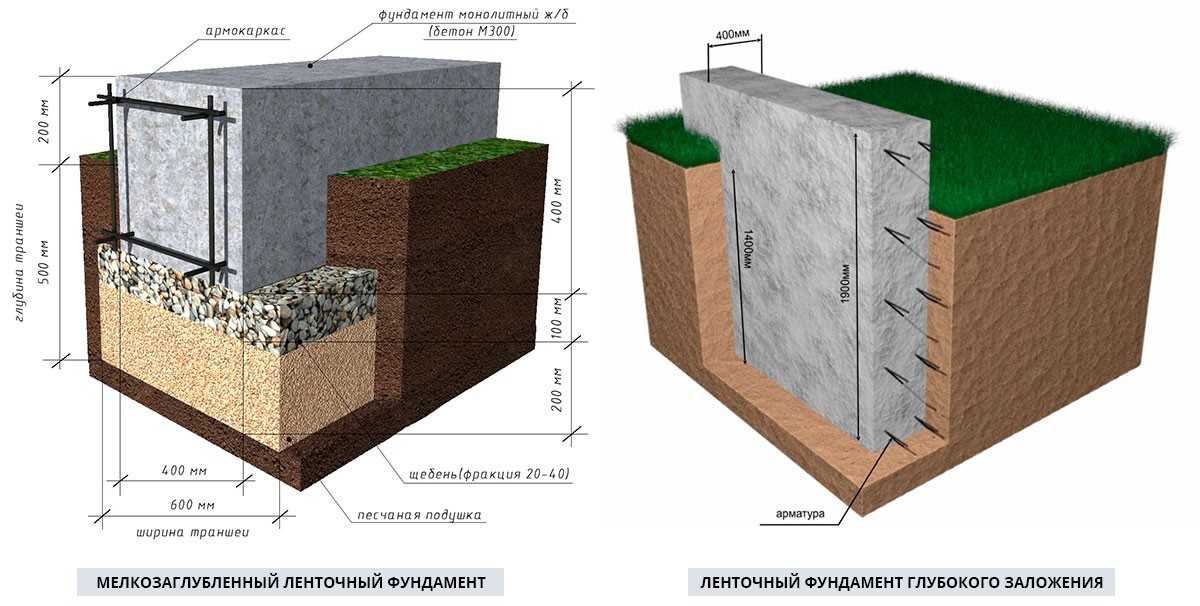

Мелкозаглубленный ленточный фундамент (МЗЛФ) для каркасного дома

МЗЛФ устраивают на пучинистых грунтах с близкими к поверхности подземными водами. При таких фундаментах в каркасных домах не устраивают подвалы. Для монтажа МЗЛФ снимают верхний слой почвы, делают песчано-гравиевую подушку и на ней монтируют фундамент.

Для усиления жесткости нижняя обвязка каркасного дома на ленточном фундаменте усиливается железобетонным поясом.

На фундамент в условиях пучинистого грунта воздействуют снизу силы выталкивания, а на боковые поверхности сжатия. Воздействие фактора сжатия нивелируется в МЗЛФ малой боковой площадью, остается фактор выталкивания. Для этого усиливается его жесткость, при которой осадка фундамента происходит равномерно и не воздействует на конструктив каркасного дома. Для уменьшения этого воздействия делают утепление внешней стороны фундамента, не допуская промерзания грунта около него и устраняя его пучинистость.

Несущая способность грунта под МЗЛФ обычно невелика, поэтому и принимаются меры по усилению жесткости фундамента и увеличению площади ленты. При строительстве каркасного дома на ленточном фундаменте обвязка может быть деревянной из бруса. В этом случае утепление фундамента с внешней стороны обязательно.

Расчет МЗЛФ для каркасного дома аналогичен расчету обычного ленточного фундамента, только несущая способность грунта в расчете принимается минимальной величиной равной 1, хотя в приблизительных расчетах ее принимают равной 2. Тогда:

S > 1,2* 110000/ 1,1* 1,0;

или,

S > 120 000 см2 = 12 м2

Определяем ширину ленты:

12/30 = 40 см.

Несущая способность этого фундамента равна 120 тоннам при сборной нагрузке дома в 110 тонн.

Ленточный фундамент для каркасного дома.

«Ленточный фундамент пошире, повыше и на глубину промерзания» — такие советы часто приходится слышать застройщику.
В большинстве случаев, для мелкозаглубленного ленточного фундамента (МЗЛФ) и незаглубленного ленточного фундамента (НЗЛФ) достаточно высоты ленты 1/15 от длины дома (например 60 см для дома 9×9м). А при непросадочных грунтах основания составляющих 85% грунтов в нашей стране, за исключением южных засушливых районов и болотистой местности, устраивать глубоко заглубленный фундамент нет необходимости. Типичное заблуждение — чем выше лента МЗЛФ, тем лучше. Однако неоправданное увеличение высоты ленты приводит к значительному увеличению жёсткости и как следствие – необходимости увеличивать армирование. Например, НЗЛФ высотой 40 см под каркасный дом обладает очень значительной гибкостью, поэтому легко «проглотит» значительное пучение основания. Каркасный дом также является относительно гибкой конструкцией, т.е. способен выдержать большие относительные деформации, чем к примеру кирпичный или газобетонный. Величина предельных относительных деформаций при расчёте фундамента влияет на его конструктив. Поэтому применение такого гибкого фундамента для данного типа здания является наиболее оправданным вариантом, поскольку позволяет получить сбалансированную в плане гибкости конструкцию, которой не страшна относительно высокая деформация морозного пучения. Если же ленту 60 см заменить лентой высотой 120 см, то мы получим значительно более жёсткий фундамент, который под действием сил морозного пучения с одной стороны, и нагрузки от здания с другой, уже не изогнётся без разрушений, а будет «стоять до последнего», пока не треснет. Увеличив высоту такой ленты, мы своими собственными руками создаём колоссальные моменты в конструкции, которые надо компенсировать увеличением армирования (vk.com/postroim_svoi_dom). И такое неоправданное увеличение нагрузок происходит просто «на пустом месте», из-за ошибок в проектировании и желания «сделать повыше».

Если же указанных 60 см высоты фундамента не хватает, можно сделать цоколь в виде ещё одной бетонной монолитной ленты, залитой поверх основной и разделённой от первой слоем гидроизоляции. Гидроизоляция в данном случае кроме своей основной функции будет обеспечивать скольжение двух лент относительно друг друга при изгибе. Это будет вариант составной фундаментной ленты, высокой, но без значительной потери гибкости. Армирование дополнительной ленты может быть выполнено в меньшей степени, чем основной.
Ширина ленточного фундамента под каркасный дом.
При проектировании ленточных фундаментов в пучинистых грунтах, строительные правила предусматривают минимальную ширину мелкозаглубленных и заглубленных ленточных фундаментов в 25 см. Если учесть что нагрузка каркасного дома не превышает 2,5 т/м.п., ширина ЛФ в 25 см проходит по несущей способности большинства грунтов, за исключением просадочных. В случае с незаглубленной лентой, ее минимальная ширина может быть определена расчетом.
Чтобы однозначно определить, какая ширина ленточного фундамента будет достаточной в конкретном частном случае, необходимо выполнить соответствующий расчет:
Пример расчета ширины ленточного фундамента на несущую способность грунтов основания я написал ранее, в сообществе построим свой дом — //m.vk.com/wall-72891995_288

#Ленточный#фундамент для #каркасного#дома.
#Построим#свой#дом
