Монтаж дома из сип панелей: Монтаж сип панелей инструкция

Электропроводка в доме из СИП панелей, виды монтажа

Растущая популярность домов из СИП панелей породила множество вопросов для хозяев, которые решили заниматься строительством быстровозводимых зданий самостоятельно. Обычной проблемой для многих является электромонтаж, ведь необходимо развеять все опасения жильцов о возможном возгорании. Несмотря на то, что листы OSB покрыты специальным защитным покрытием, все же они на 90% состоят из древесной щепы, которая может загореться. Чтобы этого не случилось нужно обязательно производить работы с электропроводкой по всем правилам и технологиям.

Электромонтаж в западных странах

Пример строительства в Канаде и США показывает, насколько использование вспомогательных ресурсов может быть важным. Электропроводка в доме из СИП панелей в Америке обязывает монтажника использовать специальную изоляцию и автоматы, определяющие наличие в цепи дуги. Для стран на постсоветском пространстве это условие не является обязательным, но только растущая популярность подобного дома объясняет неидеальные в плане безопасности правила.

Чтобы максимально обезопасить жилище от появившегося тока проводка в доме из СИП панелей должна быть сделана из провода с открытым кабелем заземления, который позволит автомату максимально быстро выявить появившуюся дугу. Этот способ является традиционным и используется он только в случаях, когда разводка повода прячется под облицовочные панели и крепится к каркасу.

Защитный рукав проводки

Дополнительная мера безопасности при монтаже — использование специального гофрированного покрытия, которое выполнено не из горючего материала и не проводит ток. Изоляция может выполняться как из цельных трубок, одобренных контролем качества материала для противопожарной безопасности так и специальной лентой для оклейки. Проложить цепь необходимо по заготовленному заранее чертежу, определяющему входы, выход, заземление и разводку. Электропроводка в СИП домах должна выполняться согласно правилам монтажа, в соответствии ПУЭ для деревянного дома.

Виды монтажа проводки

На сегодняшний день разделяют всего несколько основных вида монтажа. Они отличаются эстетичным видом, ценой и безопасностью. Монтаж бывает открытый, скрытый и комбинированный, и о каждом из них нужно поговорить в отдельности.

1. Открытая электропроводка

Открытая электропроводка в домах из СИП панелей предполагает монтаж провода в специальном коробе или без него на поверхности листа. Этот способ максимально удобен и безопасен, ведь возникновение неполадок всегда заметно до появления пожара. Отсутствие необходимости размерять заранее места для отверстий под розетки и выключатели позволяет быстро производить монтаж, без возможных ошибок в разметке. Появившаяся относительно недавно система проводки в стиле ретро позволяет украшать декор помещения.

2. Скрытая электропроводка

Благодаря монтажу непосредственно на каркасе вы полностью избавитесь от торчащих проводов на стенах. При подобных работах обязательно нужно учитывать все меры пожарной безопасности, использовать стройматериал согласно требованиям, чтобы во время вкручивания саморезов или вбивания гвоздей не повредить электросеть. Предварительный расчет и вырезка отверстий под стаканы на сип панелях требует максимально точной разметки поверхности.

3. Комбинированная электропроводка

Используя одновременно скрытый и открытый электромонтаж в доме из СИП панелей, получается создавать максимально простое решение для установки в разных участках помещения. Скрывается провод обычно не за самой панелью, а за облицовочными поверхностями, например, под плинтусами или карнизами. Оголяется провод только на пути к розеткам, выключателям и щитку, но основная его масса закрыта от человеческого глаза. Подобный способ идеально подойдет, если вам нужен будет доступ к проводу, но по всему дому монтировать его на открытых стенах не хочется.

Работа по чертежу

Конечно, решать о способе монтажа электрики вы можете самостоятельно, комбинируя несколько способов или используя один, максимально удачный. Очень важно учитывать согласованный проект, который полностью обрисовывает все поверхности в доме и каждой комнате. Чертежи составляются инженерами, согласно существующей технике безопасности и с учетом всевозможных оптимальных технологий. Обязательно рассматривается этажность здание, пристройки, наличие подвала, крыши и другие архитектурные мелочи, которые влияют на возможность укладки электрокабеля.

Прокладка кабеля

Немаловажным решением будет выбор прокладки питающего кабеля к распределительному щитку. Электропроводка в доме из СИП панелей начинается именно от автомата, который подключается к прямому кабелю от ЛЭП. Прокладывают питающий кабель по воздуху или под землей. В щитке можно использовать как общий автомат, так и разделенный на комнаты, этажи и т. д.

Разводка по дому производится в стандартном порядке, с единственным правилом — электропроводка в доме из СИП панелей должна быть изолирована и защищена любым из доступных покрытий. Подключение провода к выключателям и розеткам должно производиться через специальные огнестойкие или керамические коробки, при помощи зажимов и фиксаторов. Максимальная изоляция обезопасит дом от возникновения пожаров.

Так же по теме

Внутренняя отделка СИП дома: несколько вариантов

Преимуществом домов из СИП-панелей является в том числе и простая внутренняя отделка дома. Оформить дом из СИП-панелей можно быстро не только внутри, но и снаружи. Все поверхности такого дома отличаются ровным покрытием. Как правило, они не требуют какой-либо дополнительной подготовки. Не понадобится даже грунтовка и шпатлёвка стен, а также другие штукатурные работы. В таком доме можно использовать различные варианты отделки и разные материалы. В некоторых случаях можно вообще обойтись без декорирования стен, ведь они выглядят достаточно эстетично.

Этапы внутренней отделки домов из СИП-панелей

Содержание статьи

Внутренняя отделка дома из СИП-панелей должна включать в себя следующие этапы:

1. Внутренняя отделка стен. После выполнения этого этапа важно грамотно проложить проводку и наружное освещение;
2. Отделка потолка;
3. Малярные и штукатурные работы;
4. Сборка и монтаж коммуникационных систем;
5. Финишная отделка. Это поклейка обоев, укладка ламината и т.д.

Отделка стен

Для отделки стен можно использовать разнообразные материалы. Подойдут панели ПВХ, плитка, обои. Отделка стен гипсокартоном будет являться самым дешёвым вариантом. С помощью такого материала можно монтировать стены и поверхности перекрытий снизу.

Отделка гипсокартоном является прекрасным вариантом для последующей финишной отделки. В дальнейшем можно будет выполнить покраску стен, поклеить обои. Гипсокартон обеспечивает звукоизоляцию стен. Если вы выполняете отделочные работы в холле, то можете выполнить обшивку стен керамогранитом. Также неплохо будут выглядеть обои пробковые, выполненные “под дерево” обои, натуральные материалы из дерева.

Если в помещении большой уровень влажности, то идеально подойдет отделка с помощью пластика или керамической плитки. Такие варианты эстетичные и надежные. Впрочем, можно провести и штукатурные работы для покраски или наложения декоративной штукатурки в дальнейшем.

При большом уровне влажности в помещении для отделки лучше использовать пластиковые панели или керамическую плитку.

Отделка потолка

Потолкам дома из СИП-панелей не требуется выравнивание. Так что, штукатурные работы будут не нужны. Здесь тоже наиболее часто встречающейся и недорогой будет отделка гипсокартоном.

С помощью такого материала можно создать многоуровневый потолок со встроенным освещением внутри. Прекрасно будут смотреться в доме из СИП-панелей и натяжные потолки. Они могут быть тканевые, глянцевые с фотопечатью. Если вас интересует совсем экономный вариант, то можете использовать пенополистирольную плитку.

Всё же оптимальным вариантом будет отделка с помощью натяжного потолка. Такой потолок имеет долгий срок службы, высокую скорость монтажа, превосходную прочность, высокую экологичность, пожаробезопасность и другие преимущества.

Окраска

Если вы решили выполнить окраску стен, то огромное значение будет иметь правильный выбор краски. Важно учитывать специфические свойства компонентов, которые входят в её состав. В составе качественной краски присутствует такой компонент, как акрилат.

Стены, которые покрывают такой краской, очень легко мыть. Они не стираются, так что, они будут сохранять свой внешний вид в течение долгого времени и не потребуют перекрашивания. При покраске стен в прихожей и на кухне стоит соблюдать конкретные правила. Краска должна быть такая, чтобы её можно было мыть. При этом она не должна портиться от частого мытья.

Латексная полуматовая краска, в основу которой входит акрилат, будет превосходным вариантом. В такой краске нет растворителей, а потому она будет гипоаллергенной. Для санузла стоит выбирать краску с повышенной стойкостью к влаге. Важно, чтобы она обладала влагоотталкивающими свойствами. Лучше, чтобы в её составе содержался противоплесневый компонент, а она была пригодной к частому мытью.

Латексная краска – идеальный вариант для кухни и ванной.

Монтаж напольного покрытия

Варианты оформления пола в доме из СИП-панелей могут быть самыми разными. Необязательно проводить работы по утеплению. Если помещение сухое, то можно укладывать ламинат, паркет и другие материалы прямо на СИП-панель. Если же в комнатах довольно высокий уровень влажности, то имеет смысл сделать наливные полы.

Предварительно нужно будет организовать цементную стяжку либо уложить на пол плитку. Линолеум является самым недорогим материалом в отделке. Он не подвержен возгоранию и является достаточно прочным. Ему не страшна влага. На современном рынке можно выбрать огромное количество различных вариантов линолеума с разным рисунком.

Ухаживать за линолеумом очень просто. Он бывает основный и безосновный. Последний стоит дешевле первого, но и прочность у него намного ниже.

Монтаж лестниц и дверей

Лестница в доме из СИП-панелей будет являться не только инструментом для подъема наверх, но и вариантом для оформления помещения. Лестница должна организовывать соединение между этажами, а также прекрасно вписываться в интерьер всего дома.

Есть огромное количество разновидностей лестниц, которые можно будет установить в доме из СИП-панелей. Лестницы могут отличаться между собой по конфигурации, материалу, дизайну. Так что, вам может быть непросто сделать выбор. Если у вас просторный дом, в котором не нужно экономить пространство, то прекрасно подойдет маршевая лестница.

Как правило, она изготавливается из дерева, но может быть выполнена и из металла. Маршевые лестницы отличаются тем, что при помощи их можно реализовать различные дизайнерские задумки. Можно выбрать лестницу в классическом стиле или же в современном. Винтовая лестница в доме из СИП-панелей будет представлять собой ступеньки, расположенные вокруг стойки.

Такая лестница хороша тем, что она может сэкономить пространство. Винтовые, как и маршевые лестницы, могут быть выполнены как из дерева, так и из металла. Металлические конструкции более надёжные, они имеют более длительный срок службы.

Лестницы модульные собирают из уже готовых модулей. Так что, вы сможете менять их длину, ширину, высоту ступеней и другие параметры. Преимущество этих лестниц заключается в возможности подстроиться под любой уникальный проект. Но для того чтобы такая лестница была комфортной в использовании, важно соблюдать конкретные правила её монтажа.

Она не должна быть очень крутой. Модульные лестницы изготавливают из прочных пород дерева. Они имеют долгий срок службы и очень надежные. Модули такой лестницы могут выдержать нагрузку до 200 килограмм. Г-образные и П-образные лестницы – это комбинации из нескольких маршевых пролетов.

Такие лестницы, как правило, устанавливают на дачах и в загородных домах. Они опираются на прочные балки. Такие лестницы очень привлекательные и прочные. Если пространства в доме слишком мало, стоит использовать чердачную лестницу.

В процессе монтажа очень важно герметизировать проем двери. Швы обрабатывают при помощи монтажной пены. Очень важную роль в монтаже дверей играет утепление. Если оно сделано неправильно, то все теплосберегающие достоинства двери будут аннулированы.

Советы по выбору отделочных материалов

Внутренняя отделка дома будет являться заключительной частью работ в строительстве дома по канадской технологии. Стоимость отделки может быть различной. Цены будут зависеть от вида и качества отделочных материалов. Штукатурные работы и отделка сайдингом обойдутся совсем недорого.

А вот отделка блок-хаусом будет стоить больших денег. Так что, делать выбор стоит, прежде всего, исходя из своих материальных возможностей. После этого нужно будет определиться со стилем и в зависимости от него подбирать отделочные материалы. Например, деревянная вагонка поможет вам отделать стены “под старину”.

Если у вас интерьер в классическом стиле, то нашейте вагонку, а её уже покрасьте, поклейте на нее обои или выполните любой другой вариант отделки. Отделка каркасному дому нужна не всегда. Во многих случаях достаточно лишь защитить стены от внешней среды.

Для этого можно отделать внешние стены сайдингом. Сайдинг прекрасно защищает стены от различных температурных воздействий и осадков. Что касается внутренней отделки такого дома, то здесь нет ограничений по выбору материала. Штукатурные работы декоративной штукатуркой сделают интерьер необычным и благородным.

Простая покраска создаст спокойный классический интерьер. Так что, здесь уже многое будет зависеть от вашей фантазии и предпочтений. Подводя итог всего вышесказанного, стоит отметить, что наиболее предпочтительным материалом для отделки стен является гипсокартон. Он и наиболее дешевый. Такой вариант пользуется спросом.

Декоративную штукатурку не рекомендуется использовать в помещениях с повышенной влажностью!

В дальнейшем на гипсокартон накладывают краску, обои. Могут быть выполнены штукатурные работы декоративной штукатуркой. Что касается потолка, то здесь чаще всего используется натяжной потолок. Он практичный, обеспечивает привлекательный внешний вид.

Но иногда можно встретить и подвесные варианты из гипсокартона. Кстати, на потолке тоже могут проводиться штукатурные работы при помощи декоративной штукатурки. Если говорить о полу, то на первом этаже можно использовать любой вариант. На втором и последующих этажах стоит использовать такие материалы, которые имеют небольшой вес.

Они не будут создавать давление на стены конструкции. Перед тем как приступать к внутренней отделке, рекомендуется создать дизайн-проект. Отталкиваясь от него, нужно будет уже подбирать материалы.

Видео

Можете посмотреть видео, где специалисты подробно расскажут о том, как правильно осуществляется внутренняя и внешняя отделка домов из СИП-панелей.

варианты прокладки и правила монтажа проводки

Электрическая проводка в СИП-доме отличается от привычной системы проводов в кирпичном здании, коттедже из ракушечника или пеноблоков. Несмотря на то, что находящийся внутри канадских панелей пенополистирол имеет свойство самозатухания, в случае форс-мажора нагретый полимерный продукт может запустить процесс тления и возгорания ориентированно-стружечных плит (OSB).

Причинами пожара могут стать короткое замыкание, перегрузка сети без стабилизации напряжения, утечка тока, образование электродуги. Чтобы избежать быстрого воспламенения древесных щепок в составе панели и предотвратить гипотетическую возможность пожара, рекомендуется монтировать и защищать проводку с учетом специфики стройматериалов.

Нормативная база в России

При возведении жилого или коммерческого здания из SIP-панелей с параллельной или последующей разводкой электрики необходимо руководствоваться двумя базовыми документами:

1. «Строительные нормы и правила» (СНиП).
2. «Правила устройства электроустановок» (ПУЭ).

Проектировочный свод правил СП 31-105-2002 рекомендует прокладывать электропроводка в доме из СИП-панелей через технические пустоты в утеплителе. Небольшие шахты внутри утеплителя вырезает завод-изготовитель – самостоятельно этого делать не нужно. Главным же требованием к электрической сети является использование негорючих марок кабеля: изделий с маркой NYM в поливинилхлоридной изоляции или медных силовых кабелей типа ВВГнг-LS и ВВГнгд.

Поводом для дискуссий вокруг СП 31-105-2002 является тот момент, что документ не предлагает использовать дополнительные втулки и трубы для защиты электрического кабеля. Но любой электрик с большим опытом работы в деревянных домах скажет, что требования ПУЭ в пункте 7.1.38 обязывают изолировать электрический кабель надежной металлической трубой. Получается, что два главенствующих документа противоречат друг другу?

Зарубежный опыт

Американцы и канадцы доверяют первому варианту монтажа электропроводки в городском доме из СИП-панелей. Они используют специальные тоннели, подготовленные прямо в материале на заводе по производству OSB-плит. Западные инженеры пошли гораздо дальше российских коллег и вырезают в ориентированно-стружечной плите выемки под коробки, розетки, выключатели.

Однако важна не только проводка, но и вспомогательные элементы системы. В Соединенных Штатах Америки пожары из-за неисправной электропроводки возникают в 6 раз реже, чем в России, несмотря на популярность домов финского и канадского типа. Это достигается не только благодаря описанным выше пустотам в утеплителе, но и современным системам заземления, повсеместной эксплуатации пожарных сигнализаций и автоматов дуговой протекции. Если в России это оборудование считается прерогативой богатых домов, то в США оно снизило количество возгораний деревянных коттеджей на 58% за 10 лет.

Варианты прокладки проводки в доме из СИП-панелей

Но вернемся в российские реалии. У нас все по-другому и далеко не каждый производитель изготавливает теплоизоляционные панели с разветвленными техническими пустотами. Поэтому проводку в доме из СИП-панелей чаще всего инсталлируют хозяева дома или подрядчики. Делают это двумя методами – открытым и закрытым.

Открытые способы проводки

Самые дешевые и простые, чаще всего используются в летних коттеджах и дачных домах. Кабель прокладывается прямо по стене и закрывается негорючими протекторами. Провод кладется ровно горизонтально или вертикально, диагональная укладка запрещена.

Вначале необходимо начертить схему монтажа провода по комнатам или «разводку». Затем при помощи обычного грифельного карандаша и строительного уровня вычертить на стенах ровные линии и точки в местах монтажа будущих розеток и выключателей. На основании рисунка и планировочных размеров комнат высчитывается метраж кабеля.

Рассмотрим основные варианты защиты кабеля:

1. Кабель-канал. Изделие представляет собой узкий пластиковый короб квадратного или прямоугольного сечения, чаще всего белого цвета. Кабель-каналы крепят на строительный клей или саморезы через каждые 25-50 см. При монтаже открытой электропроводки в частном доме из СИП-панелей на самовозведенные стены из гипсокартона используют дюбель-бабочки. На поворотах и стыках монтируют пластмассовые заглушки и углы, которые легко соединяются между собой вручную без инструмента.
2. Электротехнический плинтус. Специальный напольный плинтус представляет собой традиционную конструкцию с камерой для электрического кабеля. Это более эстетичный вариант открытой разводки провода. Единственным недостатком является невозможность протянуть линию через дверной проем. В таком случае необходимо сверлить сквозное отверстие в стене и прокладывать кабель через полимерную трубу.
3. Гофра. Использование гофрированной трубы широкого диаметра, закрепленной на стене помещения, возможно только в хозяйственных постройках. Основной недостаток такого решения – непривлекательный внешний вид. Сложность организации проводки данным методом состоит в том, что сначала необходимо протянуть кабель через гофротрубу, и лишь затем аккуратно закрепить гофру на специальные клипсы или металлические скобы, чтобы не повредить изоляцию жил.

Если вас смущает низкий уровень эстетики и вы готовы увеличить расходы на электропроводку в 2-2,5 раза, советуем рассмотреть закрытые методы монтажа.

Закрытые способы проводки

Скрытая проводка в доме из СИП-панелей не видна глазу, так как прокладка электросетей производится внутри стены, за отделочными материалами. Некоторые владельцы и строители коттеджи кладут кабель в металлорукав, короб и негорючую гофру из поливинилхлорида. Трасса направляется от домового щитка ко всем потребителям электроэнергии в здании. Это не самый оптимальный вариант проводки, так как он требует много времени и сил на реализацию.

Провода и защитный тоннель можно уложить в пустом пространстве, которое образует деревянная обрешетка под гипсокартонные листы типа DIY. В таком случае электрокабель можно закрепить прямо под ГКЛ-листом. Единственно значимым нюансом этого метода является минимальная потеря жилой площади комнаты. Однако стоит понимать, что данный вариант монтажа менее затратный, чем предыдущий.

Наконец, можно скомпоновать самодельную сэндвич-панель. Сначала на ОСП-панель пришивается черновой слой гипсокартона без профиля. Затем укладывается второй слой, в котором штробируют углубления и отверстия под кабель с каналом или гофрой. Заключительным шагом следует нашивка третьего слоя стройматериала. Данный вариант электропроводки в доме из СИП-панелей не только повышает уровень пожарной безопасности, но и обеспечивает хорошую шумоизоляцию за счет поглощения ударного и воздушного шума. Как ясно из описания, это самый дорогостоящий способ.

Правила монтажа электропроводки в доме из СИП-панелей

1. Используйте только негорючие марки кабеля: NYM, ВВГнг-LS, ВВГнгд, ППГнг(А)-HF, ППГнг(А)-FRHF.
2. При монтаже открытой электропроводки в доме из СИП-панелей выбирайте кабель-каналы из огнезащитных или самозатухающих полимеров.
3. Монтируйте качественный контур заземления и защиту от разряда молнии.
4. Устанавливайте пожарную сигнализацию, а если позволяют финансы – систему пожаротушения.
5. Подключайте УЗО в щитке, чтобы предотвратить утечку токов.
6. Снижайте нагрузку на сеть за счет отказа от устаревших ламп накаливания в пользу светодиодов.

Рекомендации Международного стандарта

 Начиная с весны 2014 года Международная Электротехническая Комиссия в части 4. 42 документа №60364 рекомендует домовладельцам устанавливать защитное оборудование AFDDs. Защитные устройства с данной маркировкой отвечают всем требованиям IEC 62606. Документ был обновлен экспертами из Швейцарии в 2016 году, а с 7 января 2018 года действует на территории России как ГОСТ. Новый государственный стандарт описывает устройства защиты бытового назначения при дуговом пробое.

Вместе с МЭК зарубежные, а теперь и российские производители SIP-панелей и готовых конструкционных решений для сборки домов также рекомендуют устанавливать детекторы дуговой защиты. Миниатюрные датчики мгновенно реагируют на генерацию электрической дуги и отключают ток на сомнительном участке за сотые доли секунды. Благодаря такой способности модулей электропроводка в СИП-доме может быть смонтирована без специальных средств защиты. Кабель укладывается в пустоты и подводится к потребителям энергии без какой-либо дополнительной оболочки.

Эксперты по пожарной безопасности в США, настроенные прагматично, предупреждают: даже при комплексной защите дома от возгорания пожары все-таки случаются. Поэтому, из какого бы материала не был изготовлен коттедж, при проектировании жилища необходимо учесть возможность экстренной связи с дежурным пожарной службы и поддерживать подъездные пути к дому в хорошем состоянии.

Видео для монтажа СИП-панелей

виды сборки, плюсы и минусы, монтаж пошагово

Содержание статьи:

Дома из СИП (SIP) панелей появились во второй половине XX века в Канаде. Название технологии расшифровывается как «конструктивная теплоизоляционная панель». Для возведения конструкции понадобится 2-3 недели, материалы и инструменты. Знание технологии монтажа для постройки дома из СИП-панелей своими руками помогут избежать ошибок и их последствий.

Методы сборки домов из СИП-панелей

Дома из СИП панелей быстро монтируются, хорошо удерживают тепло

SIP – это двухслойный сэндвич из ОСБ и теплоизоляционного материала. Если сравнивать СИП-панели и каркасный дом, первый вариант выигрывает в цене и полезной площади. Показатели обогрева у них одинаковы.

Возведение дома из SIP-панелей осуществляется одним из двух способов:

1. Каркасная сборка предусматривает использование деревянного бруса или металла.
2. Бескаркасная технология предполагает крепление панелей термошпонками меньшей толщины, чем плита.

В России популярностью пользуется первый способ, т. к. каркас придаёт зданию дополнительную устойчивость. Технология также отличается ремонтопригодностью – при повреждении блока его можно заменить.

В составе СИП-панелей уровень эмиссии формальдегида должен иметь маркировку не больше Е1. Уточните у производителя наличие во внутреннем слое плиты качественного самозатухающего пенопласта.

Характеристики дома из СИП-панелей

Технология строительства домов из СИП-панелей имеет приверженцев и противников. К явным недостаткам относится использование ненатуральных материалов. Плиты изготавливаются из пожароопасного пенопласта и прессованной стружки (ОСБ).

Связующими элементами является смола, в составе которой присутствует формальдегид. Именно к данному материалу предъявляют претензии, т. к. этот яд вызывает отравление. Подбирайте изделия, произведённые по ГОСТ Р 56309-2014.

Плюсами СИП-панелей является стойкость к повышенной влажности, отсутствие деформации и низкая цена.

Инструменты и материалы

Прежде чем строить дом, закупите необходимое количество СИП-панелей или готовые комплекты. Заказать материалы можно на производстве или у посредников. Менеджеры компаний предлагают выбрать в каталогах всё необходимое для последующей установки. При выборе плит помните о фундаменте здания, как правило, его монтируют на винтовые сваи.

Из инструментов понадобится шуруповёрт, саморезы, бензопила и дисковая пила. Для нанесения отметок подготовьте строительный уровень, рулетку и маркер. Выборка пазов в SIP-пластинах проводится термоножом.

Технология монтажа дома из СИП-панелей

Сборка дома из СИП панелей

Начинается строительство СИП-дома своими руками со сборки основания, расположенного на фундаменте. Зачастую используется конструкция из деревянного бруса. Технология сборки предполагает формирование обвязки периметра будущего строения и продольной установки промежуточных перекладин с опорой на стойки фундамента.

СИП-дома имеют небольшой вес, для которого не нужно массивное основание. Здания возводятся на ленточном, плитном или свайно-винтовом фундаменте.

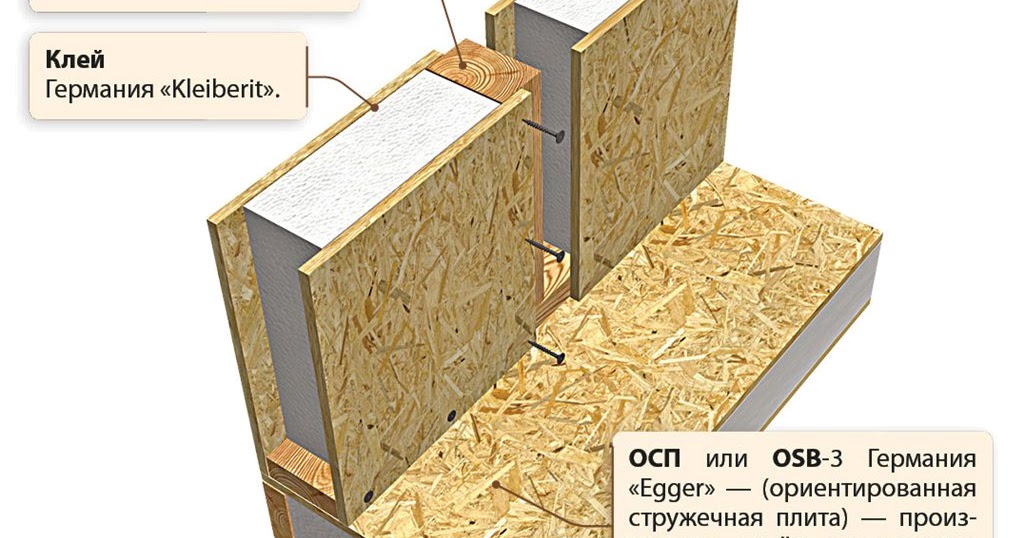

Соединение СИП-панелей

Вставьте брус или термошпонку для соединения панелей  и зафиксируйте саморезами, которые закручиваются через ОСБ в тело деревянной шпонки. Рекомендуется сначала прихватить плиты «жёлтыми» саморезами по дереву 40-50 мм. Затем пробить стыки гвоздями 50-65 мм, придерживаясь шага 10-15 см.

Во избежание рисков получения негерметичного дома перед сборкой любого узла наносите на плиту монтажную пену. Средство заполнит щели, способствуя созданию эффекта термоса.

Первое перекрытие

Многоэтажный дом из СИП панелей

Первое перекрытие – это пол, который не требует дополнительного утепления. Соберите СИП-панели 224х625 мм. Такая ширина балок, расположенных с шагом ~60 см, позволяет выдержать нагрузку конструкции.

При монтаже перекрытий плиты укладывайте по технологии кирпичей в кладке, т. е. придерживайтесь несовпадения швов, чтобы их не коробило от повышенной влажности. Для защиты нижней панели из ОСБ от влаги каждую плиту обработайте битумной мастикой или аналогичным составом.

Поэтапное соединение SIP-панелей:

1. Между пластинами уложите монтажный брус и зафиксируйте по краям обвязки длинными гвоздями. Закрепите саморезами.
2. Боковые срезы плит на всех перекрытиях закройте обрезной доской. На торец нанесите монтажную пену по технологии «змейка». Приставьте доску и зафиксируйте её через ОСБ в торец саморезами.
3. По периметру сэндвича сверху установите стартовую доску, которая станет опорой для СИП-панелей. Расположите их по периметру тех участков, где планируются межкомнатные перегородки.
4. Закрепите венцовые доски гвоздями насквозь к оголовкам свай. Под шпильки сделайте отверстия, в которые они будут загоняться, а затем стягиваться болтами.

Если плиты шириной 1250 мм, распилите их вдоль на 2 равные части.

Возведение стен

Для ообустройства перекрытия используют сэндвич панель другой маркировки

Установку стен начинайте с любого угла. Нанесите на доску или торец сэндвича монтажную пену. Возьмите панель, переверните выемкой вниз и «наденьте» на установленную стартовую доску. Выровняйте плиту по вертикали и зафиксируйте с двух сторон саморезами, придерживаясь шага 10-15 см.

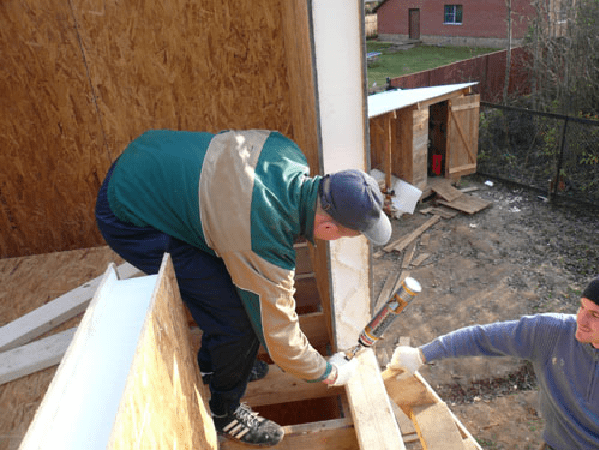

Нанесите монтажную пену на боковую поверхность установленной пластины. Установите вторую плиту под углом 90°, к которой прикреплён торцевой брусок, толщиной равной глубине паза. Закрепите эту панель к обвязочной стартовой доске по аналогии с первой плитой. Угол скрепите саморезами – длину подбирайте такой, чтобы он прошёл сквозь пластину и закладную доску. Крепёж проводится с шагом 40-50 см.

Сборка стен из СИП-панелей осуществляется по аналогичному принципу – действуйте пошагово: между плитами устанавливается брус, к нему и к нижней обвязке фиксируется следующая пластина. Усилить оконные и дверные проёмы можно путём установки перфорированных уголков из металла. Деталь хоть и необязательная, но придаёт конструкции дополнительную устойчивость.

Перегородки

Возведение перегородок проводится по аналогичной схеме: зафиксируйте венцовую доску, на неё установите блоки. Толщина межкомнатных стен может быть, как у наружных стен, или тоньше. Для повышения звукоизоляции используйте материалы для внутренней отделки. Снизить нагрузку на бюджет можно за счёт применения каркасных перегородок. Но в этом случае сначала монтируется каркас, а обшивка проводится после установки крыши.

Крыша

Крыша из СИП панелей не нуждается в установке стропильной системы

Рекомендуется построить крышу также из СИП-панелей. В этом случае устраняется необходимость в установке стропил и других конструкционных элементов, отвечающих за прочность.

Инструкция по укладке крыши из SIP-панелей:

1. Установите опорный брус (мауэрлат) по периметру будущей кровли и зафиксируйте к венцовой доске последнего этажа.
2. Соберите фронтоны по аналогии с установкой первой СИП-плиты – элемент фиксируется к опорному брусу. Данные работы требуют аккуратности и внимательности.
3. Установите между двумя фронтонами опорный коньковый брус и уложите сверху SIP-панели. Зафиксируйте плиты болтами.

Технология сборки крыши идентична созданию пола на первом этаже. Невзирая на то, что панели обладают прочностью, при формировании кровли задействуйте соединительную доску. Такой подход гарантирует жёсткость и устойчивость конструкции к порывам ветра.

Выбирая СИП-панели или готовые комплекты домов, обращайте внимание на производителей с хорошей репутацией. Некачественные материалы – распространённый источник проблем при сборке здания.

Ошибки и их последствия при строительстве

В сппанельном доме рекомендуется сразу делать принудительную вентиляцию

Ошибки и недочёты в строительстве всегда связаны с недостатком знаний об особенностях технологии. К примеру, при монтаже и обвязке фундамента распространено отсутствие гидроизоляции между оголовками свай и брусом.

На этапе сборки каркаса часто допускают следующие ошибки:

• использование панелей из досок приводит к образованию щелей на стыке плит;
• отказ от деформационных швов ведёт к ограничению естественного движения панелей;
• низкую надёжность каркаса гарантирует закладка углов строения из досок, а не из бруса;
• если собрать углы дома с креплением пластин в боковой части, это снизит прочность фиксации.

Страха перед несоблюдением технологии можно избежать, если заключить договор со строительной компанией. После завершения работ подрядной организацией можно приступать к самостоятельной отделке. Если дом возведён с учётом технологических нюансов, он прослужит долгие годы.

Сборка и монтаж дома из СИП-панелей по Канадской технологии от компании «Термовилла».

Монтируя дом из СИП, строители ориентируются на схему сборки, которая подготавливается на предварительном этапе. Утвержденная в компании TERMOVILLA технология сборки дома строго отработана и гарантирует высокую надежность всей конструкции.

Цокольное перекрытие

Приступая к сборке, мы заботимся о гидроизоляции, так как деревянные элементы строения обязательно нужно изолировать от его металлических и бетонных частей. Это делается перед началом укладки нижнего обвязочного бруса. Гидроизолирующий слой из водонепроницаемого материала наносят на фундамент, а поверх него уже и укладывают нижний обвязочный брус.

При возведении каркаса, стен и перекрытий используются балки (могут применяться двутавровые балки перекрытия), непосредственно СИП-панели и крепеж. Установку обвязочного бруса производят в соответствии с чертежами в нулевой уровень, который определяется с помощью нивелира. Этот этап работ требует особого внимания, так как от него напрямую зависит качество сборки всего дома. Крепеж нижнего обвязочного бруса к фундаменту производится при помощи анкерных болтов, расположенных по центру обвязочного бруса, при шаге 500 мм. Головки болтов заподлицо утапливаются в верхнюю грань обвязки.

После этого на нижнем обвязочном брусе мы монтируем цокольное перекрытие из деревянных лаг и SIP-панелей. Лаги укладывают в пазы, подготовленные в СИП-панелях. Монтаж СИП-панелей производится следующим образом: сначала устанавливают угловую панель. К ней с другой стороны крепят следующую панель. Так выкладывается и сращивается по длине весь крайний ряд. После этого в боковой паз вставляют соединительный брус, к которому затем последовательно приращивают панели, и приступают к сборке следующего ряда. При этом важно строго придерживаться плана монтажа цокольного перекрытия.

Перед монтажом СИП-панелей все пазы в пенополистироле обрабатывают монтажной пеной. При соединении панелей с деревянными лагами перекрытия и брусом вставок используют шурупы по дереву. Лаги и соединительный брус соединяют по длине саморезами по дереву. Цокольное перекрытие к нижнему обвязочному брусу крепят сквозь соединительный брус шурупами с шестигранной головкой. Торцы полностью закрывают брусом.

Монтаж стен из СИП-панелей

Когда цокольное перекрытие готово, то переходят к монтажу стен из СИП-панелей на первом этаже. Начинают с нижней обвязки стен первого этажа, которую осуществляют также строго по разработанной схеме монтажа. Зазоры между обвязками по толщине равны OSB-плитам, являющимся частью СИП-панели. Это учитывается при подготовке схемы монтажа, которого затем неукоснительно придерживаются строители, дабы не возникло каких-либо проблем при сборке. Нижнюю обвязку первого этажа крепят к цокольному перекрытию с помощью саморезов при шаге 400 мм. Для упрощения монтажа и увеличения прочности нижняя обвязка даётся без разрывов в местах для дверных проёмов. Лишь после сборки стен первого этажа в ней делаются вырезы под дверные проёмы.

После подготовки нижней обвязки приступают к монтажу стен из СИП-панелей. Стены состоят непосредственно из панели и деревянного каркаса. В ходе монтажа также ориентируются на схему и маркировку стен, сделанную на производстве. Сначала устанавливают 2 угловые панели, проверяя их вертикальность с помощью уровня. Затем двумя саморезами к нижней обвязке крепят крайнюю стойку, закрывающую торец стены. К ней крепят стеновые СИП-панели. Стойка должна войти в сделанную в слое пенополистирола выборку, обработанную монтажной пеной. SIP-панель крепят к обвязке и стойке шурупами по дереву с обеих сторон панели при шаге 150 мм. Стойка и панель с другой стороны угла крепятся аналогично. Угловые панели стягивают друг с другом саморезами-глухарями при шаге 500 мм.

Последовательная установка всех остальных стоек и перегородок из СИП-панелей по периметру и для внутренних помещений ведётся так же — от первого угла в обе стороны. Стойки крепят к наружным стенам с помощью саморезов при шаге 400 мм, и двумя саморезами к нижним обвязкам. Панели крепят к нижним обвязкам и стойкам шурупами при шаге 150 мм. Места Т-образных стыков и углы между несущими стенами стягивают саморезами-глухарями при шаге 500 мм. Все выборки в слое пенополистирола обрабатывают монтажной пеной.

Заранее выбирают последний угол, на котором закончится монтаж стен из СИП-панелей первого этажа. В выборку СИП-панели вставляют последнюю стойку, закрывающую торец стены. К стойке пришивают шурупами панель и с помощью саморезов-глухарей стягивают последний угол при шаге 500 мм. После сборки стен первого этажа обрабатывают монтажной пеной верхние выборки в SIP-панелях и вкладывают в них верхнюю обвязку. К стойкам первого этажа она крепится саморезами, а панели первого этажа крепятся с обеих сторон к верхней обвязке с помощью шурупов при шаге 150 мм.

Монтаж стен из СИП-панелей остальных этажей производят аналогично. Балки перекрытия дома из СИП на чердаке и между этажами, а также другие элементы перекрытий собирают аналогично цокольному перекрытию.

Выберите оптимальную конструкцию и материалы

В компании TERMOVILLA у заказчика есть возможность выбирать особенности конструкции дома и различные материалы. Мы согласуем с заказчиком толщину панелей для наружных стен, толщину цокольных и балок межэтажных перекрытий, которая может быть 124 мм, 174 мм или 224 мм. Можно выбрать также и тип межэтажных перекрытий — использовать блочные либо перекрытия по деревянным балкам; стропильную либо панельную конструкцию крыши. Возможность такого выбора позволяет заказчикам не только реализовать свои идеи, но и планировать бюджет строительства в зависимости от своих финансовых возможностей.

Руководство по установке

Предварительные требования

У вас должна быть полнофункциональная система Vulture-OS, установленная либо с образом OVA / ESX, либо с установочным скриптом Vulture (см. Начало работы).

После запуска Vulture-OS войдите как «vlt-adm». ПРЕДУПРЕЖДЕНИЕ : учетная запись vlt-adm на данном этапе не имеет пароля. «Безопасный» случайный пароль будет сгенерирован во время процесса начальной загрузки (см. Ниже).

ПОСЛЕ УСТАНОВКИ ПРОЧИТАЙТЕ РУКОВОДСТВО по усилению защиты. и настройте конфигурацию брандмауэра pf, так как по умолчанию это разрешено!

Начальный стервятник

На этом этапе Vulture будет загружен и установлен поверх Vulture-OS.

Предварительные требования

Vulture требует подключения к Интернету для загрузки обновлений FreeBSD & Vulture. При необходимости вы можете использовать HTTP-прокси.
Обратите внимание, что веб-сайт VultureProject (пока) не готов к IPv6 — поэтому вам придется использовать HTTP-прокси с поддержкой IPv6, если вы хотите загрузить Vulture из сети IPv6.

Поехали!

Запустите процесс начальной загрузки с помощью sudo / home / vlt-gui / env / bin / python /var/bootstrap/bootstrap.py .
Вы также можете использовать файл конфигурации для начальной загрузки Vulture. Этот файл находится по адресу: /var/bootstrap/vulture_conf.json
vulture_conf.json:

{
    "готов": "", Y
    "confirm_license": "", ОК
    "раскладка": "", например: fr.iso.acc.kbd
    "hostname": "", Имя хоста узла
    "proxy": "", если прокси, укажите url (без http / https: //)
    "interface": 0, интерфейс для настройки (0, 1, 2)
    "ipv4_configure": "", Настроить IPv4? Да / Нет
    "ipv4_dhcp": "", IPv4 DHCP Да / Нет
    "ipv6_configure": "", Настроить IPv6? Да / Нет
    "конфигурация сети": {
        "inet": "", IPv4-адрес
        "netmask": "", IPv4 Netmask
        "шлюз": "", шлюз IPv4
        "nameserver": "", DNS Nameserver
        "inet6": "", IPv6-адрес
        "gateway6": "" Шлюз IPv6
    },
    "ntp": "", NTP (по умолчанию, пусто)
    "vulture_config": 0, 0: главный узел; 1: Узел
    "node_config": {
        "primary_hostname": "", Первичное имя хоста кластера
        "primary_ip": "", Основной IP-адрес
        "cluster_password": "" Пароль узла для присоединения к кластеру
    },
    "email_address": "", Адрес электронной почты для регистрационного ключа
    "registration_key": "", Регистрационный ключ: не будет использоваться. "pki": {Пример:
        "country": "", FR
        "state": "", Франция
        "city": "", Лилль
        "организация": "", VultureProject
        "organization_unit": "" VultureProject
    },
    "admin": {
        "имя пользователя": "", admin
        "пароль"  : "",           *******
        "reassword": "" *******
    }
}


Все значения необязательны. Если значение не заполнено, программа начальной загрузки спросит его.Для запуска начальной загрузки с файлом конфигурации:
/var/bootstrap/bootstrap.py --config /var/bootstrap/vulture_conf.json

Во время процесса Vulture настроит систему и установит Vulture
Вам будет предложено выполнить несколько шагов:

• Конфигурация клавиатуры
• Конфигурация сети и прокси
• Выбор режима установки:
  • Создать новый кластер Vulture
  • Присоединиться к существующему
• Регистрация Vulture (для получения кода активации требуется действующий адрес электронной почты)
• Vulture загрузка
• Внутренняя инициализация PKI
• Определение пользователя и пароля «GUI admin»
• «vlt-adm» рандомизация пароля
• Запуск процессов Vulture

Процесс установки может занять несколько минут, в зависимости от скорости вашего интернет-соединения.
Будьте осторожны при инициализации PKI: Поле страны должно состоять из 2 символов, например «FR», .

• ВАЖНО : Если вы используете ZFS в качестве файловой системы, вам необходимо добавить zfs_enable = «YES» в /etc/rc.conf
• ВАЖНО : Vulture необходимо перезагрузить после начальной загрузки

Когда все в порядке, графический интерфейс Vulture должен быть доступен по адресу https: // your_ip_adress: 8000.

Учетная запись root не может входить в систему через SSH.Пожалуйста, войдите в систему с помощью 'vlt-adm' и при необходимости станьте пользователем root с sudo csh . Во время нормальной работы SSH или консольный доступ не нужны, так как многие вещи доступны через графический интерфейс Vulture.

Графический интерфейс пользователя Vulture

Vulture полностью управляется через веб-интерфейс. По умолчанию он прослушивает TCP-порт 8000. Для графического интерфейса
Vulture требуется веб-браузер, совместимый с TLSv1.1. Лучший опыт работы с Firefox!

Вы можете войти в графический интерфейс, используя имя пользователя и пароль, определенные в процессе начальной загрузки:

Установка системы скрытой кабельной проводки

Скрытые системы кабельной проводки — популярный выбор в домашних условиях, поскольку они эстетически привлекательны.Это наиболее часто используемая домашняя система электропроводки, поскольку она защищает провода от внешних повреждений и увеличивает срок их службы.

Провода устанавливаются в 4 этапа.

Шаг 1: Прокладка электрических каналов в плите

Шаг 2: Прокладка электрических каналов в стене

Шаг 3: Установка задних коробок коммутационных плат

Шаг 4: Установка распределительных щитов

Давайте посмотрим на пошаговую процедуру установки системы электропроводки скрытого кабелепровода.

Шаг-1: Прокладка электрических кабелей C в плите

• Панели для электропроводки должны быть толщиной 2 мм и размером 25 мм для труб из ПВХ. Проложите трубы для перекрытий между верхней и нижней арматурой.
• Используйте только глубокие распределительные коробки в перекрытиях. Правильно закрепите кабелепроводы из ПВХ с помощью вязальной проволоки.
• Было бы идеально следовать цветовой кодировке кабелепроводов для электрических проводов и данных, таких как LAN и телефонный провод.Используйте серые трубы из ПВХ для данных, черные трубы из ПВХ для электрических проводов и растворитель ПВХ для соединения аксессуаров.
• Тщательно проверьте падение стены и определите толщину бетона.
• Проверьте электропроводку согласно сервисным чертежам и посмотрите, где расположены распределительные щиты и сколько точек необходимо установить в каждом месте
• Примите особые меры предосторожности при бетонировании плиты
• Замените все сломанные трубы
• Убедитесь, что все стыки водонепроницаемы.
• После демонтажа перекрытия и балки немедленно проложите проводку GI.Задокументируйте любую заслонку или альтернативный маршрут для использования в будущем.
• Обеспечьте все необходимые втулки в балках, колоннах перед заливкой плиты в соответствии с требованиями по электрике и кондиционированию воздуха.
• Обеспечьте вытяжные коробки в подходящих местах. распределительные коробки в одном месте. Расположите их так, чтобы их нельзя было легко увидеть из мест с интенсивным движением, в соответствии с электрическими чертежами

Шаг 2: Прокладка электрических кабелей C в стене

• После возведение кладки стен, но до начала штукатурных работ.
• По окончании отверждения кирпичной кладки выполнить чеканку.В идеале выдерживайте промежуток в 7 дней между двумя мероприятиями.
• Выполняйте чеканку стен только стенорезками, так как это предотвратит их повреждение.
• Закрепите электрические кабелепровода с помощью утвержденных зажимов, чтобы обеспечить правильную прокладку и проводку. трубопроводы, коробки и аксессуары закреплены, заполните точеную поверхность цементным раствором и сеткой, обернутой вокруг трубопроводов
• Начните проводку на стене с разметки уровня на стене, учитывая высоту над FFL (уровень готового пола)
• Ограничьте ширину выемки в соответствии с количеством каналов.
• Глубина выемки должна быть не менее 10 мм от стены кладки, чтобы имелась выемка для канала.
• Убедитесь, что все горизонтальные трассы кабелепровода прямые на уровне коробки.Кабелепровод световой точки должен проходить прямо вертикально к распределительной коробке. Убедитесь, что ни одна из стеновых труб не взята случайно.
• Не используйте колена или изгибы. Используйте пружину для сгибания, если вы хотите изменить направление трубы.
• Не прокладывайте силовые кабели рядом с линиями связи.
• Прокладывайте кабелепроводы над подвесным потолком с надлежащей опорой. Ни в коем случае не ставьте их на подвесной потолок. Если у вас есть подвесной потолок, закройте вертикальные участки открытыми концами вверху

Шаг 3: Установка задних коробок коммутационных плат

• Правильно закрепите скрытый распределительный щит на уровне в соответствии с проектом архитектора пример, расстояние и высота от уровня готового пола (FFL)
• Убедитесь, что зазор между скрытыми распределительными щитами одинаков. Обеспечьте одинаковое единообразие для всех установок.
• Щиты должны представлять собой готовые металлические коробки модульного типа утвержденного производителя. Закрепите скрытый ящик на 3 мм ниже оштукатуренной поверхности.
• Закрепить коробку перед штукатурными работами при прокладке стен. Пока ведутся штукатурные работы, ящики заполняем термоколем.

Шаг 4: Установка распределительных щитов

• Закройте распределительный щит перед штукатуркой
• Закрепите коробку DB на правильном уровне и выровняйте углубление в кирпичной кладке
• Подготовьте коробку согласно конструкция, такая как фиксация количества кабелепроводов, входящих в распределительную коробку
• Поместите трубы из ПВХ только из заданных входных отверстий

Убедитесь, что вы выполнили все эти шаги упорядоченным образом для успешной установки скрытого система электропроводки.Наши специалисты D&F Liquidators, Inc. могут помочь вам с успешным монтажом скрытой электропроводки в вашем доме. Свяжитесь с нами, чтобы узнать больше об этом.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Как построить дом из дома при затоплении

Эксперимент (13): канал потока

Введение: Открытый канал — это канал, в котором жидкость течет со свободной поверхностью, находящейся под атмосферным давлением. По всей длине воздуховода давление на поверхности остается постоянным и составляет
