Монолитная плита перекрытия в частном доме: Монолитное межэтажное перекрытие в доме. Перекрытие цокольного этажа.

устройство своими руками, расчет толщины и сечения арматуры, а также последовательность возведения конструкции

Содержание

• 1 В каких случаях нужно именно монолитное перекрытие?
• 2 Расчет требуемой толщины и общей нагрузки
• 3 Последовательность устройства своими руками
  • 3.1 Технология
  • 3.2 Установка опалубки
    • 3.2.1 Несъемная
    • 3.2.2 Съемная
  • 3.3 Армирование
  • 3.4 Заливка бетоном
  • 3.5 Уход
• 4 Полезные видео

Монолитные железобетонные перекрытия – прочные и надёжные конструкции, повышающие огнестойкость, долговечность и сейсмоустойчивость здания.

В каких случаях нужно именно монолитное перекрытие?

Монолитную конструктивную схему перекрытия в частном строительстве принимают по следующим технико-экономическим показателям:

• сложная форма этажей здания в плане;
• ограниченное место застройки, не позволяющее работать крупногабаритной технике;
• стоимость сборного перекрытия, дополненного армопоясом, больше затрат на работы по замоноличиванию.

Согласно принятым стандартам пустотные плиты изготавливают прямоугольными. Соответственно, чем больше здание в плане отступает от квадратной или прямоугольной формы, тем больше при раскладке плит будет образовываться участков, подлежащих замоноличиванию.

В этом случае определяют затраты на перекрытие из железобетонных плит, суммируя стоимость конструкций, перевозки и монтажа. Если общая стоимость сборных железобетонных плит больше или равна стоимости монолитных работ, решение принимают в пользу монолитного перекрытия

В некоторых условиях въезд на территорию строительной площадки ограничен или невозможен. Близкое расположение ЛЭП, мешающее работе крана, высокая плотность застройки участка создают трудности крупногабаритной технике. Монолитное перекрытие – единственно правильное решение в данном случае.

Армопояс необходим при возведении наружных стен строения из лёгких материалов. Опирать сборные железобетонные плиты на стены из ячеистых бетонов или похожих материалов с небольшой плотностью без устройства армопояса запрещено. Решение принимают, исходя из стоимости обоих вариантов строительства. Практически всегда преимущество остаётся за монолитным перекрытием.

Расчет требуемой толщины и общей нагрузки

Здание – это система взаимосвязанных между собой элементов, рассчитанных на определённые нагрузки и построенных на физических законах.

На перекрытие действует деформация изгиба, верхняя грань конструкции при этом сжата, нижняя растянута.

Принцип работы железобетона основан на сочетании физических свойств двух материалов. Бетон хорошо работает на сжатие, растяжение воспринимает арматура.

Недостаточная толщина, ошибки в работе, неверный расчет проектирования приводят:

• к растрескиванию бетона;
• провисам;
• прогибам;
• разрушению перекрытия.

Слишком большая толщина, увеличение количества и диаметра арматурных стержней сверх расчётного приведёт к неоправданным затратам, увеличит собственный вес конструкции. Возрастёт нагрузка на несущие стены или элементы каркаса здания. Конструкции, не рассчитанные на подобную нагрузку, деформируются вплоть до разрушения. Срок эксплуатации строения снижается.

[stextbox id=’warning’]Монолитное перекрытие заливают в точном соответствии с проектными значениями.[/stextbox]

При определении толщины перекрытия и сечения арматуры учитывают:

• общую нагрузку на перекрытие, складывающуюся из собственного веса перекрытия, веса мебели, людей, оборудования;
• повышающий коэффициент для запаса прочности по расчётной нагрузке;
• изгибающий момент, действующий на арматурные стержни.

Для индивидуального жилого строительства рекомендовано толщину перекрытия рассчитывать от максимальной длины пролёта, по соотношению 1:30, но не менее 150 мм.

[stextbox id=’warning’]При определении веса квадратного метра перекрытия толщина элемента умножается на вес материала. Удельный вес железобетона, согласно справочной литературе, равен 2500 кг/м2.

Полезная нагрузка для жилых зданий составляет 150 кг/м2.

Умножив полезную нагрузку на повышающий коэффициент 1,3 и сложив обе цифры, можно узнать общую нагрузку на перекрытие. Более подробно на видео ниже:
[yvideo number=»2QvmDXyhsR8″]

Последовательность устройства своими руками

Монолитные плиты перекрытия монтируют согласно технологии. Ошибки в производстве работ ведут к деформациям конструкций. Скрытые деформации, такие как растяжение арматурных стержней при недостаточном диаметре, не видны. Соответствие проектным значениям и технологической карте – единственное правильное решение при самостоятельном производстве работ.

Технология

Работы по возведению монолитного перекрытия ведут в следующем порядке:

• собирают опалубку, проверяя элементы на прочность, вертикальность;
• укладывают арматурный каркас;
• производят заполнение опалубки бетонной смесью;
• выполняют сезонный уход за бетоном;
• выдерживают технологический перерыв до набора раствором процентов прочности от расчётной;
• снимают опалубку, двигаясь от углов к центру.

Срок выдержки бетона до набора материалом 100% прочности составляет 28 календарных дней от замоноличивания.

Установка опалубки

Современные способы ведения монолитных работ допускают два вида опалубки – съёмную и несъёмную. Съёмная опалубка удаляется после производства работ, несъёмная становится частью перекрытия, дополняет железобетон полезными качествами.

Несъемная

Распространённые несъёмные опалубки:

• из вспененного полистирола. Пенополистирол снижает теплопроводность железобетона, улучшает звукоизоляционные характеристики материала;

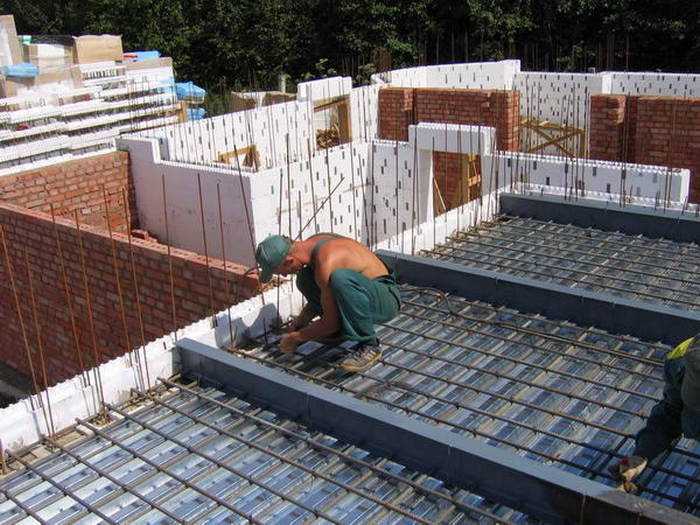

• по металлическому профилированному листу. Гофрированный лист за счёт образования рёбер жёсткости позволяет снизить толщину перекрытия и существенно сэкономить на стоимости материала.

[stextbox id=’info’]

Съемная

Съёмная опалубка называется сборно-щитовой. Конструкция состоит из комплекта элементов:

• палубы, щитов, которые формируют поверхность, непосредственно контактируя с бетоном;
• опорных стоек, принимающих на себя нагрузку от веса;
• балок, распределяющих нагрузку на опорные стойки.

Разделяют опалубку, изготовленную заводским способом и самодельную.

Промышленная опалубка быстро собирается и демонтируется, рассчитана на высоту и весовую нагрузку.

Аренда заводского комплекта сопоставима по цене с изготовлением самодельной опалубкой из пиломатериала, но снижает трудоёмкость работ.

Самодельную опалубку изготавливают из досок, бруса, влагостойкой фанеры толщиной от 20 мм.

В обоих случаях работы начинают с очистки основания от мусора и разметки точек размещения опорных стоек.

Установка сборно-щитовой заводской опалубки проходит следующие стадии:

• расставляют опорные стойки согласно проектному положению;
• внутреннюю трубу телескопической стойки выдвигают на расчётную высоту;
• в крепления, унивилки, устанавливают ригели опалубки, располагая их перпендикулярно существующим балкам перекрытия;
• по ригелям укладывают щиты опалубки.

Стойки проверяют на вертикальность, щиты устанавливают строго по горизонтали. Затем переходят к укладке арматурного каркаса.

[stextbox id=’warning’]Более подробно: Из каких элементов состоит опалубка для монолитного перекрытия[/stextbox]

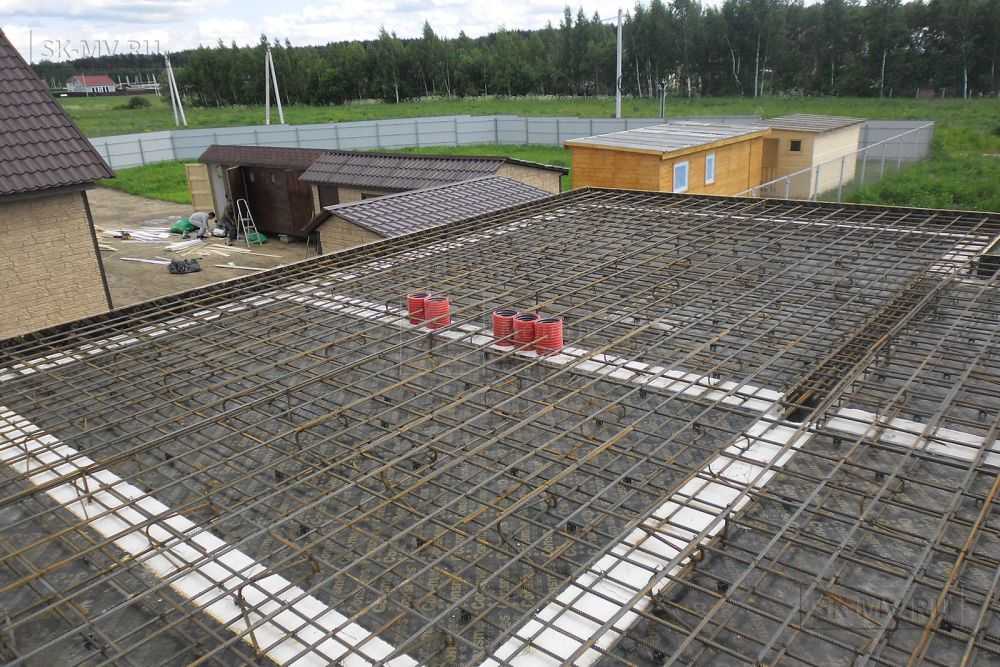

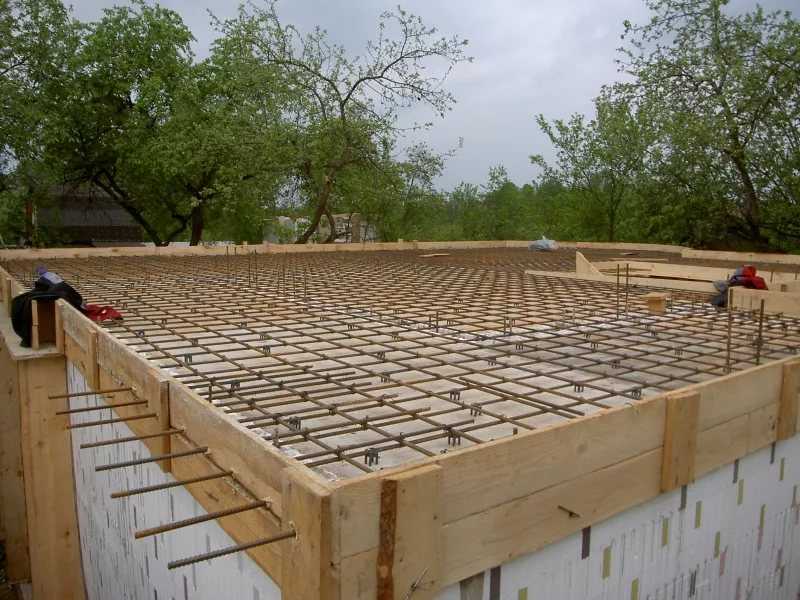

Армирование

Необходимое сечение арматурных стержней рассчитывают на стадии проектирования согласно общей нагрузке и величине изгибающего момента

Для армирования используют арматуру класса А 3. Арматурные пруты имеют ребристое сечение, позволяющее поверхностям хорошо сцепляться с бетоном. Периодическое сечение стержней прочнее равномерного.

Для индивидуального строительства рекомендовано применение армирования в виде сеток с шагом 20 х 20 см, выполненных из прутов сечением 8-14 мм. В толщину закладывают две сетки, по нижней и верхней поверхности конструкции.

Арматурные стержни погружаются в бетон на глубину 25-30 мм со всех сторон. Защитный бетонный слой не даёт металлу контактировать с воздухом и подвергаться коррозии.

Диаметр прутов арматуры нижней сетки равный 12 мм считается хорошим дополнительным запасом прочности. Верхняя сетка менее напряжена, поэтому сечение арматуры обычно снижают до 8 мм.

Армирование перекрытия производят пошагово:

• первым связывается каркас по краям, с заходом на несущие стены на величину опирания перекрытия;
• по углам прокладывают продольные пруты арматуры для компенсации повышенной нагрузки;
• укладывают нижнюю арматурную сетку, поднимая стержни относительно нижнего щита опалубки фиксаторами;
• укладывают верхнюю сетку;
• дополнительно армируют узлы с ослабленным сечением, отверстиями для прокладки инженерных сетей.

Скрещивающуюся в сетке арматуру увязывают с помощью отожжённой проволоки, создавая подвижные соединения, не расходящиеся от вибрации при уплотнении бетона.

Стыков арматуры по длине избегают, подбирая пруты нужной длины. Если по данным условиям обойтись без соединений невозможно, стыки образуют перехлёстом прутов в шахматном порядке на 40 см по длине. Сварные стыки ослабляют сечение арматурных стержней, они рассоединяются при вибрации уплотнения. Сварка стыков арматуры запрещена.

Фиксаторы для поднятия сеток над щитами при образовании защитного бетонного слоя изготавливают самостоятельно из обрезков древесины или используют готовые пластиковые элементы.

[stextbox id=’warning’]Советуем почитать: Как армировать монолитное перекрытие и сделать это правильно[/stextbox]

Заливка бетоном

Оптимальная марка бетона для монолитного перекрытия – М300-350. Готовый бетон поставляется на объект строительства автобетоносмесителем (миксером).

Самостоятельно бетонную смесь изготавливают, смешивая:

• две части кварцевого песка;
• одну часть цемента;
• четыре части щебня;
• воду.

Водой сухая смесь затворяется до нужной консистенции, получая пластичный раствор. Учитывают, что щебень не набирает прочность в процессе твердения бетона.  Прочность щебня для смеси выбирают в 2 раза больше прочности желаемой марки бетона.

Смесь укладывают, уплотняя ручными вибраторами.

Время работы вибратором зависит от пластичности бетона, в среднем от тридцати секунд до одной минуты. Уплотнение производят до прекращения осадки бетона и появления на поверхности цементного молока. Избыточная вибрация вредна для бетонной смеси.

Работы ведут, заливая конструкцию по пролётам между балками, создавая единую монолитную конструкцию без швов. Поверхность сглаживают.

Уход

Уход за бетоном – завершающая стадия производства работ. Недостатки работ по уходу за свежеуложенной бетонной смесью исправить в дальнейшем невозможно.

Укрывая и поливая, сохраняют достаточную влажность поверхности. Верхний слой конструкции высыхает быстрее, неравномерно усаживается, по поверхности появляются трещины. Укрытием и регулярным поливом не допускают потери качества.

Напор водяной струи разделяют на капельный, поливают медленно и равномерно, не  допуская повреждений схватывающейся смеси водой.

В жаркую и ветреную погоду укрытие и первый полив производят не позднее, чем через 3 часа после окончания работ, далее по следующему графику:

• первые трое суток минимум каждые 3 часа днём, 1 раз ночью;
• в последующие дни 3 раза в день: утром, в обед и вечером.

Жаркой погода считается при температуре выше 15 градусов. При температуре меньше 5 градусов поливку бетона не производят.

Набирающий прочность бетон предохраняют от сотрясения и ударов, не допуская расслаивания.

Монолитные перекрытия – хороший выбор для частного дома. Конструктивная схема отвечает всем современным эксплуатационным нормам и подходит для самостоятельного строительства.

Полезные видео

Монтаж и заливка монолитной железобетонной плиты перекрытия частного дома, смотрим:
[yvideo number=»HxY56HJwmLQ»]
Расчет железобетонной монолитной плиты перекрытия, сбор нагрузок, определение способа расчета, анализ:
[yvideo number=»Mh3pnolTt2g»]
Авторский надзор — приемка монолитной плиты перекрытия:
[yvideo number=»KzNgseTamdY»]
Понравился материал? Сделайте закладку или поделитесь!

Толщина монолитного перекрытия между этажами частного дома, расчет

Монолитное перекрытие представляет собой сплошную железобетонную конструкцию, изготавливаемую и армированную на стройплощадке. Они применяются в случае, когда будут возлагаться существенные нагрузки, особенно в многоэтажных строениях. Частное строительство предполагает меньшие затраты на монтаж и задействование строительной спецтехники, так как выполнение некоторых или всех этапов можно проводить самостоятельно.

Факторы, влияющие на толщину конструкции

Технология достаточно трудоемкая, поэтому проведение расчетов рекомендуется доверить опытным специалистам. По готовым параметрам начинается сборка опалубок, армирование и заливка бетона. Основным размерным показателем является толщина монолита. В процессе эксплуатации он воспринимает огромное количество постоянных и временных нагрузок, поэтому следует выбирать такие размеры, чтобы он смог их выдержать без деформаций.

Основными усилиями в гражданских или промышленных многоэтажных домах могут выступать вышележащие конструкции, мебель, люди, оборудование или техника. Перекрытия взаимодействует с поперечными и продольными стенами, за счет чего обеспечивается пространственная жесткость и устойчивость всего сооружения. В расчет включаются абсолютно все нагрузки и сочетания в максимальном значении.

Разновидности плитных систем

Существует несколько видов, соединенных между собой в единое монолитное перекрытие:

• Балочная. Данный тип имеет ригели, расположенные поперек дома или крест-накрест.
• Безбалочная. Выступающие ребра отсутствуют, а плиты укладываются непосредственно на несущие стены.

На практике рекомендуется использовать первый вариант с поперечным расположением ригелей. Однако окончательное решение принимается с учетом таких факторов, как: назначение, направление технологических потоков, технология устройства каркаса жесткости, метод размещения нагрузок. При правильном распределении усилий от крупногабаритного оборудования или мебели нагрузки будут распространяться равномерно.

1. Ребристые.

Главные и второстепенные балки, а также плиты перекрытия пк представляют целую конструкцию. Основные балки опираются на стены и имеют продольное или поперечное направление. Расстояние между ними может составлять 6-8 м, а высота – 1/8-1/15 от этой величины. Второстепенные длиной до 7 м устраиваются с шагом 1,5-3 м. В зависимости от пролета рассчитывается толщина плиты, она должна равняться не менее 60 мм. При наличии серьезных нагрузок может увеличиться до 120 мм.

Перекрытия между этажами в частных домах работают в коротком направлении с опиранием на ригели. Иногда для экономии средств на материалы вместо опорных балок используют технологию заливки по профнастилу. Все балочные конструкции имеют одинаковую высоту, а плиты опираются по всему контуру. Пролет балок в частном строительстве равняется 4-6 м. В промышленных сооружениях в зависимости от назначения наиболее экономичной является балочная система.

2. Безбалочные.

Данный тип характеризуется одной сплошной плитой, опирающейся на колонны или несущие стены здания. Устройство опалубки для ее изготовления осуществляется гораздо проще, а высота перекрытия и пола верхнего этажа увеличивается на 100-400 мм.

Гладкий потолок выглядит более эстетично, а монолитные капители можно изготавливать в различных архитектурных вариациях.

Толщина принимается в соотношении 1/30-1/35 величины наибольшего пролета. Безбалочная система позволяет перекрывать объем с экономической выгодой, так как исключаются затраты на устройство балочных конструкций. Однако это возможно, если пролет составляет не более 6 м, а сетка колонн имеет квадратное расположение в плане. При этом нагрузка на монолит должна распределяться равномерно по всей площади.

Частные застройщики отдают предпочтение именно такому типу, так как скорость возведения дома, а также финансовые затраты существенно снижаются. К тому же увеличивается фактическая площадь помещений без образования мертвых зон.
