Марка бетона для фундамента частного дома, что учесть при выборе марки, таблица

Надежность основания любой конструкции – залог ее долговечности. В строительстве применяются различные виды бетонов, но если речь идет о фундаменте дома, то для загрузки в опалубку используются только тяжелые – это аксиома. О том, как правильно выбрать их соответствующую марку для искусственного камня, и пойдет речь.

Тяжелыми называются бетоны, в которых наполнителем являются фракции горных пород (в основном это щебень различных видов). Размеры гранул для фундамента частного дома подбираются от 6 мм. Такие растворы обозначаются маркой от М100 до М500.

На что следует ориентироваться?

Какого-то однозначного совета по выбору раствора не существует. Решая, какой бетон нужен для фундамента дома, приходится учитывать целый комплекс факторов и, как правило, искать компромиссный вариант. В данном случае стоимость продукции не имеет первостепенного значения. Даже самая дорогостоящая марка характеризуется отдельными ограничениями в применении, поэтому все дальнейшие рекомендации – лишь общего плана.

1. Предполагаемая нагрузка.

При ее расчете учитываются следующие составляющие:

• материал, из которого возводится дом – кирпич, древесина, газобетон или иные. Понятно, что вес каркасного строения будет существенно ниже, чем, например, из ЖБИ;
• количество этажей частной постройки;
• «наполнение» дома – инженерное оборудование, бытовые приборы, предметы меблировки, личные вещи. Нужно учитывать и перспективу приобретения чего-то еще.

При определении марки бетона для фундамента необходимо обеспечить некоторый запас прочности. Нельзя исключать возможные ошибки в расчетах, погрешности и различные форс-мажорные обстоятельства.

• М100. Что касается частного дома – если он из древесины или газобетона в 1 этаж – данную марку (с некоторыми ограничениями) использовать можно. Хотя чаще всего она применяется лишь на этапе подготовки к закладке фундамента. Если для дома (к примеру, газобетонного) выбрана марка 100, то в обязательном порядке монтируется «подушка» из этого же раствора, как минимум – 100 мм.
• М150. Для небольших строений легкого типа. К примеру, если дом возводится из газобетона, шлакоблоков и аналогичных материалов.
• М200. Такая марка подходит для фундамента двухэтажного дома, имеющего легкое перекрытие. На таком основании часто возводят сборно-щитовые конструкции, постройки из ячеистых бетонов.
• М250. Для фундаментов домов из газобетона или древесины, если они имеют не более 3-х этажей.
• М300, 350. Такие марки применяются для заливки фундаментов под тяжелые строения. Например, при возведении частного дома из кирпича.

Дополнение:

• В отдельных случаях (на проблемных грунтах и в иных ситуациях) применяют бетон М400 и 450. Использовать в частном секторе марку выше обозначенных нецелесообразно. Такие расходы вряд ли можно считать оправданными, учитывая высокую стоимость продукции.
• Для частного строения из кирпича для ленточного фундамента выбирается марка бетона М250 при условии, что оно одноэтажное.

Есть мнение, что растворы марок от 200 и ниже для обустройства основания жилого дома любого типа не используются. Однако оппоненты обращают внимание на то, что следует учитывать такие факторы, как свойства почвы, плотность армирования, конструктивные особенности дома. Допустимо применение марок М100 – 200, но это не правило, а частные случаи. Выбор дешевых марок должен производиться, исходя из точных расчетов, так как оптимальной при строительстве фундамента жилого дома считается М350 (и по прочности искусственного камня, и по цене).

Ни при каких условиях газобетон и его ячеистые аналоги для обустройства фундамента не подбираются!

2. Характеристики грунта.

• Песчаник, скальный – такие почвы по своему составу однородны, поэтому вся нагрузка, приходящаяся на основание, распределяется равномерно. Для домов легкого типа подойдут марки 150 – 250, для более массивных построек: 300 – 400.
• Пучинистые грунты (например, глина, суглинок) – они считаются в строительстве проблемными. Особенность в повышенных смещениях почвы при резких перепадах температуры. В таких условиях для фундамента марку ниже 350 использовать не рекомендуется.

Имеет значение и конфигурация подземных водоносных пластов. С учетом специфики их расположения нужно ориентироваться на такую характеристику, как водонепроницаемость. Она актуальна для домов с цокольным этажом.

Основание можно защитить от контакта с жидкостями при помощи более качественной гидроизоляции, обустройства надежной системы дренажа, введением гидрофобных добавок. Если ориентироваться лишь на марку, то следует знать, что чем она выше, тем влагозащищенность лучше. Данный показатель обозначается литерой «W». Марка бетона по водонепроницаемости выражается величиной от 2 (слабая) до 8 (повышенная).

Выбирая раствор по этой характеристике, нужно посчитать, что выгоднее: приобрести более дорогой бетон (W7 – или потратиться на материалы и произвести дополнительную обработку фундамента дома.

3. Особенности климата.

Здесь на первый план выходит морозостойкость. Она показывает, в течение скольких циклов заморозки/оттаивания бетон не изменяет своих эксплуатационных качеств. В маркировке обозначается литерой «F». Результат неправильного выбора по этому параметру – появление трещин на цоколе и стенах подвального помещения частного дома. В совокупности с другими допущенными ошибками (например, в процессе проведения технологических операций) это может проявиться уже после первой зимы.

Для наших широт на обустройство фундамента целесообразно приобретать бетон с показателем не ниже F75 независимо от марки.

1. Размер гранул наполнителя.

Для плиточного фундамента это не так важно, так как для частных построек он обустраивается редко. А вот для ленточного, и особенно столбчатого типа – актуально. Почему? Для первого бетон заливается в горизонтально ориентированную опалубку, для второго – в вертикально. Но в любом случае производится усиление основания, независимо от его типа. После загрузки раствора масса обязательно трамбуется с целью удаления излишков воды и воздуха.

От того, насколько плотно сделано армирование (параметры ячеек), зависит качество уплотнения и, как следствие, однородность структуры и прочность фундамента.  Если для столбчатого фундамента используются трубы, то нужно приобретать бетон с фракциями не более 4-6 мм.

2. Вид наполнителя.

Самым надежным считается бетон, в котором присутствует щебень гранитный. На таком основании дом простоит очень долго.

3. Подвижность раствора.

Еще одна характеристика (обозначается литерой «П»), которая не зависит от марки. Можно сказать, что она свидетельствует, насколько удобно будет работать. Численные значения – от 1 до 5 (самый жидкий состав). Если он загружается вручную, то достаточно показателя в пределах 2-3. При использовании подающего насоса следует ориентироваться на бетон не ниже П4.

Разбавлять раствор для повышения его текучести запрещается. Добавление воды упрощает работу, но при этом изменяет долевое соотношение компонентов, снижает марку и, как следствие, надежность фундамента.

Нередко происходит путаница с понятиями марка и класс. Не вдаваясь в подробности, достаточно сказать, что последний термин – всего лишь производное от первого. Класс (В) – более точный параметр, тогда как марка – показатель усредненный. В любом случае, чем выше их численные значения, тем прочнее и долговечнее будет основание.

Марка бетона для фундамента частного дома: советы по выбору

Строительство любого здания начинается с закладки основания. От его прочности зависят долговечность эксплуатации дома и удобство проживания в нём. Поэтому марка бетона для фундамента частного дома, заводского цеха или небольшой бани является главным фактором, определяющим эксплуатационные качества основания постройки.

Постараемся разобраться, как выбрать бетон для фундамента, какой бетон лучше для того или иного здания. В частности, один из самых актуальных вопросов от индивидуальных застройщиков – какая марка бетона нужна для ленточного фундамента?

Разновидности бетона

Строительство фундаментов из бетона – процесс очень ответственный, поэтому он от начала и до конца в самых мельчайших подробностях регламентируется сводом строительных нормативов.

Для различных конструкций может быть выбрана различная конструкция основания и марка бетона под фундамент. Чтобы ответить, какой бетон нужен для фундамента дома в вашем конкретном случае, следует ознакомиться с нормативами соответствующего СНиПа. В данном разделе строительных нормативов чётко регламентированы все работы по приготовлению бетонного раствора, даны его технические характеристики и область применения.

Прежде чем выбрать марку бетона для фундамента, нужно определиться с предполагаемой нагрузкой и тип фундаментной конструкции.

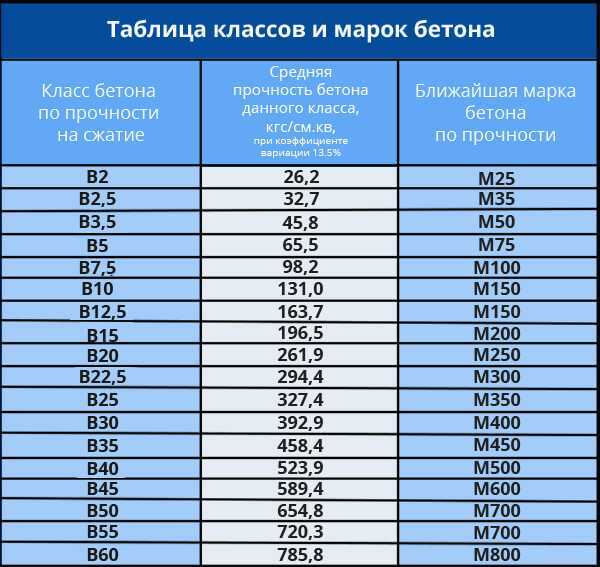

Классификация и маркировка – в чём разница?

Бетон, используемый в любом строительстве, имеет главную характеристику – прочность.

Путаницу вызывают два термина, часто применяемых в технической литературе – класс и марка бетонного раствора. Дело в том, что оба они обозначают одну и ту же техническую характеристику: прочность. Правда, класс выражается в Мегапаскалях, а марка в кг/ кв. см. Понятие марка бетона применялась в старых, советских времён нормативах. Сейчас же это понятие заменено в СНиПах на «класс».

Дело в том, что марка бетонного раствора обозначала усреднённый показатель прочности, плюс – минус 10 процентов. Современная же классификация указывает минимальный, строго гарантированный показатель прочности. Вызвано это возросшими требованиями к безопасности возводимых объектов.

Чтобы исключить путаницу при выборе марки бетона на фундамент дома, приводим таблицу соответствия между этими двумя терминами.

Выбор марки бетона для фундамента зависит от расчётной проектной нагрузки, которая будет ложиться на него. Чем более массивное здание предполагается возвести, тем выше должен быть класс бетона, следовательно, и его марка.

Частное строительство также предполагает использование различных видов бетонных растворов. Скажем, марка бетона для фундамента двухэтажного дома должна быть выше, чем допустимая марка бетона для фундамента гаража.

При приготовлении раствора для фундамента особое внимание нужно уделять показателям его твёрдости.

Чтобы определиться, какой нужен бетон для фундамента дома или иной постройки, рассмотрим наиболее часто применяемые разновидности бетона.

М-100 (В-7,5)

Товарный бетон данной марки относится к классу лёгких или тощих бетонов. Для бетона марки М-100 используется песок, щебень, вода и цемент М-400 или М-500.

Соотношение ингредиентов, применяемых для его приготовления, зависит от марки цемента. Так, при использовании цемента М-500 на выходе всегда получим больше бетонного раствора, чем при использовании того же объёма цемента М-400.

* Значения приведены в порядке – цемент : песок : щебень

Данный бетон для ленточного фундамента допустимо применять в качестве связующего раствора между готовыми фундаментными конструкциями (железобетонными подушками и блоками ФБС).

М-200 (В-15)

В современном малоэтажном строительстве бетон М200 является одной из самых востребованных разновидностей. Он имеет достаточный показатель прочности, и его можно использовать для фундамента лёгких построек.

* Значения приведены в порядке – цемент : песок : щебень

Из раствора марки М-200 можно изготовить ленточный фундамент для лёгких построек. Поэтому он достаточно широко применяется в частном строительстве – скажем, для одноэтажных брусовых домов.

Если же вас интересует, какой бетон нужен для фундамента двухэтажного дома, то всё-таки лучше выбирать раствор более высокого класса. В заводских условиях из М-200 отливают железобетонные конструкции, из которых может монтироваться сборный ленточный фундамент, цоколь и подвалы в малоэтажном строительстве.

М-300 (В-22,5)

Бетон М-300 наилучшим образом подходит, как основа для кирпичного дома. Также отлично подойдёт такая марка бетона для фундамента двухэтажного дома. При этом такая марка бетонного раствора хорошо подойдёт и для плитного фундамента, и для свай.

Кроме того, М-300 – это отличный ответ на часто задаваемый вопрос: «Какую марку бетона лучше использовать для ленточного фундамента массивных построек?». Пропорции различных компонентов, используемых при изготовлении бетона для фундамента марки М-300, приведены ниже в таблице.

Себестоимость такого бетонного состава достаточно высока в сравнении с марками 100 – 200. Поэтому перед тем как выбрать марку бетона, следует хорошенько рассчитать максимальную удельную нагрузку.

Бетон такого высокого класса, использованный в частном малоэтажном строительстве, значительно повышает сметную стоимость всего дома.

Бетонный раствор для ленточного основания

Особого внимания требует вопрос – какая марка бетона нужна для ленточного фундамента? Ленточные основания сегодня самые востребованные в частной застройке. В свою очередь, ленточные основания подразделаются на несколько типов, различающихся друг от друга конструктивными особенностями.

1. Монолитный ленточный фундамент. Это самый распространённый вид всех бетонных оснований, применяемых как для жилой, так и для промышленной застройки. Главная отличительная особенность такой конструкции – наличие внутри неё каркаса из арматуры. В данном случае армированный каркас увеличивает стойкость всей конструкции к растяжению и изгибу, повышая общую прочность основания в десятки раз.
2. Бутовый. В этом случае в качестве заполнителя используется бутовый камень. Он даёт возможность усилить конструкцию без применения армокаркаса. Но в то же время, бутовый фундамент, вместе с высокими показателями на сжатие, не очень устойчив к усилиям на разрыв. В связи с этим подобный тип основания применяется в основном на крепких грунтах с низким уровнем подпочвенных вод.
3. Сборный. Такое фундаментное основание монтируется из готовых бетонных элементов, изготовляемых на заводе с использованием специальных технологий.

Монолитный армированный

Монолитный армированный фундамент служит основанием для самых различных построек – лёгких садовых домиков, массивных кирпичных особняков и многоэтажных домов. В зависимости от предполагаемой нагрузки для сооружения армированного основания может использоваться бетон марок от М-150 и выше.

Самое главное, чтобы выбранный для строительства бетонный раствор отвечал требованиям строительных нормативов по предельной нагрузке. Также «домашний» бетон, приготовленный своими руками, должен содержать компоненты в строго определённых для данного класса пропорциях.

Бутовый

Особенностью устройства бутового фундамента является чередование слоёв бетонного раствора и камней.

В связи с этим, бетону в данной конструкции уделаются повышенные требования.

Поскольку бутовое основание не предусматривает наличия внутреннего армирования, к бетону в этом случае предъявляются повышенные требования.

Марка раствора для бутового фундамента должна быть не менее М-200, при этом он должен быть достаточно текучим. Только жидкий бетон может заполнить все промежутки между камнями, прочно связав их в единую конструкцию.

Сборный

Такой тип ленточного фундамента монтируется из отдельных конструкционных элементов, отлитых в заводских условиях. Однако, и в данном случае, согласно технологии, невозможно обойтись без использования бетонного раствора.

Здесь он используется в качестве связующего состава, при помощи которого из отдельных компонентов создаётся единая фундаментная лента.

Для связи бетонных блоков допустимо применение так называемого «тощего бетона» – марок от М-75 до М-150, в которых цемента значительно меньше по объёму, чем других ингредиентов. Это допускается потому, что в сборных фундаментах основную нагрузку веса здания несут готовые бетонные блоки.

Различные типы подрядчиков и как выбрать подходящего для вашего дома

На прочном фундаменте крепкий дом. Фундаменты необходимы для развития любого строительства структура будь то маленькая или большая. Если фундамент строится на более прочных средствах, увеличивается долговечность вашей конструкции.

Строительство фундамента дома часто является первым шагом, когда мы планируем построить дом. состав. Таким образом, необходимо убедиться, что вы не идете на компромисс с качество используемых материалов и процедура, связанная с изготовлением конструкции фундамент.

В этом блоге мы расскажем вам, что нужно для создания прочного фундамента, когда приходит к строительству дома вашей мечты? Различные типы фундамента в строительство здания и что должно быть вашим ключевым выносом из необходимого шаги, которые вы должны иметь в виду при строительстве фундамента дома.

Почему фундамент должен быть прочным?

Фундамент дома строится так, чтобы преобразовывать вес или нагрузку здание к земле, которое обеспечило бы стабильность и прочность многоэтажному здания. В дополнение к стабилизации конструкции, фундамент также действует как опора. выровненное, ровное основание, на котором может происходить строительство.

Есть несколько важных моментов, которые необходимо позаботились при строительстве фундамента дома. Если это не сделано должным образом, эти может создать для вас ряд проблем в будущем.

Несколько важных моментов, которые следует учитывать при строительстве фундамента дома;

• Убедитесь, что фундамент немного приподнят над уровнем земли. А фундамент близко к земле подвергает его риску ржавчины и коррозии, особенно если ваш дом находится недалеко от берега или прибрежных районов. Ржавый фундамент сделает всю конструкцию слабой по прочности.

• Еще ​​одна причина, по которой фундамент должен быть прочным, заключается в том, что фундамент – это основа дома. Если что-то пойдет не так с фундамент, вам будет трудно исправить его после строительства дом завершен.

Способы сделать фундамент вашего дома прочным и крепким:

Важно знать, как построить фундамент дома прочнее, если вы хотите, чтобы ваш дом был прочным и помогал ему выдерживать климатические изменения.

Ниже приведены важные советы, которым вы можете следовать, чтобы построить хороший фундамент:

• Используйте стержни CRS — чтобы защитить фундамент вашего дома от коррозии или ржавчины, вместо этого вы можете использовать стержни из коррозионностойкой стали (CRS) для создания фундамента. использования традиционно используемой стали HYSD.

• Обратите внимание на тип почвы — рекомендуется использовать материал для фундамента. по типу почвы. При использовании одного и того же типа строительного материала на любом типе грунта, не будет поддерживать долговечность конструкций. сталь арматура также должна быть разнесена и уложена в соответствии с почвой.

• Арматура не должна быть закрыта в почве — арматура ближе к земле склонна к ржавчине. Арматура обычно размещается внутри бетонного блока. Пока размещение арматуры внутри бетона убедитесь, что основание бетона на 4 дюйма толще. А более толстое основание создаст некоторое расстояние между стальным стержнем и землей.

• Схема фундамента и плиты — фундамент должны быть одинаковой длины и размера, чтобы закопать нагрузку дома. бетонные блоки, которые вы используете, должны быть квадратными и выложены стратегически.

• Убедитесь, что в бетоне нет воды – при строительстве фундамента она крайне необходимо следить за тем, чтобы вода полностью испарялась из цемент, прежде чем приступить к строительству. Если вода не высыхает вверх, и вы продвигаетесь по строительству, это сделает фундамент слабым из-за того, что он влажный из-за захваченной воды.

• Используйте материал, устойчивый к атмосферным воздействиям. со временем ухудшаться в результате воздействия воды, изменения климата и т. д. Это желательно нанести гидроизоляционный материал на стены фундамента, чтобы защитить его от любого ущерба от таких условий.

Какие бывают типы фундамента?

В строительстве зданий различают следующие типы фундаментов:

1. Неглубокий фундамент:

, его можно разделить на следующие категории;

• Отдельный фундамент или изолированный фундамент

• Комбинированный фундамент

• Ленточный фундамент

• Плотный или матовый фундамент

2.

• Свайный фундамент

• Пробуренные шахты или кессоны

Заключение-

Для того, чтобы сохранить прочность фундамента даже после того, как он был построен для при этом необходимо регулярно осматривать его состояние. Вы должны регулярно осматривать фундамент на наличие трещин или возможных просачиваний воды, принять соответствующие действие в соответствующее время и предотвратить будущее повреждение конструкции или вашего дома, вы должны регулярно осматривать фундамент на наличие трещин или воды. просачивание.

Подтверждение деталей соединения для фундамента жилого дома

Член CFA запрашивает разъяснение требований к защитному покрытию для дюбелей в фундаменте, используемом для обеспечения соединения между бетонным фундаментом и стеной фундамента.

9 февраля 2017 г.

James R. Baty II, F.ACI, F.TCA

Concrete Foundations Association

В предыдущей колонке я ответил на условие, когда инспектор предположил, что вертикальное дюбельное соединение и вертикальная сталь в стене фундамента должны быть детализированы до основания с помощью стандартного крюка, в результате чего было установлено, что это IRC ¹ требование только для более высоких категорий сейсмостойкости. Эта колонка дополняет обсуждение надлежащей детализации дюбелей, особенно когда дюбели устанавливаются в основание в мокром виде, с использованием минимальных требований, установленных ACI 332-14 ² , эталонным стандартом, который считается приемлемой альтернативой положениям IRC. Это особое условие, при котором подробные требования документа ACI обеспечивают большую ясность по отношению к условию, не проясняемому общими нормами для жилых зданий для бетонных фундаментов жилых домов.

Вопрос: Я думал, что мокрое прилипание вертикальной стали, как показано на прилагаемой фотографии, было рассмотрено или одобрено CFA и/или ACI. Я прав в этом предположении? Частный жилищный инспектор, нанятый покупателями, сослался на ACI и отсутствие проверенного бетонного покрытия на концах вертикальных стальных стержней. Утверждая, что потенциальная коррозия представляет серьезную проблему для долговечности основания и фундамента, он рекомендует демонтировать и заменить основание. Что говорит кодекс по этому поводу? Мой клиент, бетонный подрядчик, теперь должен защищать эту практику мокрого приклеивания вертикальных стальных арматурных стержней. Вертикальные полосы на фотографии могут иметь или не иметь минимально требуемую ширину 3 дюйма. бетонное покрытие на нижнем конце стержней.

Рис. 1: Фундамент частного дома с мокрой арматурой вертикальной стены.

Ответ: На фотографии представлены несколько условий, рассмотренных ACI 332-14 и ACI 332R-06 ³ , которые заслуживают обсуждения и к которым можно найти решение этого аргумента. Прежде чем обратиться к этому, следует пояснить, что ACI 332-14 требует бетонного покрытия поверх арматуры толщиной 0,75 дюйма для любого внутреннего открытого элемента, 1,5 дюйма для внешнего элемента и 3 дюйма для любой бетонной поверхности, контактирующей с земля. Армирование состоит из горизонтальной стали, предназначенной для контроля температурных и усадочных трещин, а также вертикальной стали, предназначенной, когда это необходимо для изгибающих усилий, превышающих модуль бетона или разрыв. Во-первых, важно понимать, что начиная с издания 2004 года ACI 332-14 разрешает забивать вертикальное дюбельное соединение в грунтовое основание для предварительного позиционирования дюбелей.

Соответствующий раздел в 332-14 гласит:

7. 3.4  Соединение стены с фундаментом — Соединения стены с фундаментом, расположенные в SDC A, B или C, должны быть выполнены в соответствии с 7.3. .4.1 или 7.3.4.2 . Соединения стены с фундаментом, расположенные в SDC D, E или F, должны быть выполнены в соответствии с 7.3.4.2 .

7.3.4.1 Вертикальный дюбель № 4 должен заходить не менее чем на 36 дб в стену и на 6 дюймов в основание с максимальным расстоянием 24 дюйма по центру вдоль основания. Для облегчения позиционирования перед укладкой бетона разрешается вбивать вертикальные дюбели в уклон нижней части фундамента.

Рис. 2: Деталь основания, показывающая минимальные требования стандарта ACI 332-14 для бокового соединения с помощью дюбеля.

В этом разделе 332-14 явно предусмотрены вертикальные дюбели, которые не соответствуют требованиям к бетонному покрытию. Дюбель не считается арматурой, а скорее положительным соединением или анкером между основанием и стеной фундамента. Только для боковой поддержки. Руководство, сопровождающее код (ACI 332R-06), дополнительно разъясняет это условие:

3.8.6 – Дюбели должны выступать не менее чем на 12 дюймов (300 мм) над верхней частью основания и на 6 дюймов (150 мм) вглубь основания. Если глубина фундамента недостаточна для установки прямого стержня в фундамент, нижнюю часть дюбелей можно зацепить. Если это не запрещено местными нормами, дюбели могут быть вставлены в свежий бетон (это также называется мокрой установкой дюбеля) сразу после нанесения окончательного уровня или они могут быть размещены в опалубке путем вбивания их в основание перед укладкой бетона. сохранять их вертикальное и горизонтальное положение, а также выравнивание.

Эти разделы кода охватывают обе проблемы. Процедура мокрой схватывания стали не запрещена нормами и дополнительно рассматривается в соответствии с общепринятыми практиками, описанными в руководстве. Кодекс ограничивает только минимальный размер стального соединения с фундаментом (6 дюймов) и разрешает прохождение стали через бетон в марку. Следовательно, предлагая мокрое отверждение, когда невозможно подтвердить покрытие, или забивая его через бетон в грунт.

На вашей фотографии есть еще пара деталей, на которые следует обратить внимание. Шпоночный паз явно был сформирован в верхней части фундамента, но его размеры не могут быть полностью определены для обеспечения соответствия. ACI 332-14 предусматривает возможность дюбельного соединения стены с фундаментом, как указано в 7.3.4, со следующим:

7.3.4.2  Непрерывный шпоночный паз должен быть образован в фундаменте и расположен в средней трети со стены. Указанные размеры шпоночного паза должны быть не менее 1-1/2 дюйма в глубину и 1-1/2 дюйма в ширину в верхней части.

Рис. 3: Фрагмент основания, показывающий минимальные требования стандарта ACI 332-14 для бокового соединения шпоночным пазом.

7.3.4 предписывает использовать либо дюбельное соединение с основанием, либо шпоночный паз, поэтому нет необходимости использовать их оба. С обеими деталями на вашей фотографии становится очевидным, что цель состояла в том, чтобы использовать шпоночный паз для поперечной устойчивости соединения фундамента и стены, а вертикальные «дюбеля» на самом деле представляют собой предварительно установленную вертикальную сталь для стены.

Здесь следует внимательно отнестись к интерпретации кода. В то время как отсутствие беспокойства по поводу коррозии стали, влияющей на долгосрочное поведение основания, тот факт, что высокие вертикальные стержни, вероятно, предназначены для использования в качестве гибкой стали, делает их армированием и, следовательно, легко интерпретируется как требующее обслуживания покрытия.

Чтобы сделать это наиболее эффективным и действенным способом без ненужных затрат или ресурсов, времени и энергии, чтобы вырвать фундамент и начать все сначала, было бы правильно обрезать вертикальные стержни на 12 дюймов (или 36 9).0100 d _b ) над верхом фундамента. Это сделало бы их явно дюбелями и дополнительной деталью к наличию шпоночного паза, или альтернативой, если есть опасения, что шпоночный паз не соответствует минимальному профилю, указанному в 7. 3.4.2 . Затем подрядчик должен привязать вертикальные стержни к необходимой горизонтальной стали для поддержки и постоянного расстояния. Они будут отсоединены и не связаны с дюбелями и, следовательно, не подлежат интерпретации бетонного покрытия, связанного с нижней частью фундамента.

Ссылки:

1. Международный жилищный кодекс 2015 г. для домов на одну и две семьи, опубликованный Международным советом по кодированию, Inc., 4051 West Flossmoor Road, Country Club Hills, IL 60478-5795 | Телефон 1-888-422-7233 | www.iccsafe.org
2. Жилищные требования к конструкционному бетону (ACI 332-14) и комментарий, опубликованный Американским институтом бетона, 38800 Country Club Drive, Farmington Hills, MI 48331 | Телефон: 248-848-3700 | www.concrete.org
3. Руководство по бетону для жилых помещений (ACI 332R-06), опубликованное Американским институтом бетона, 38800 Country Club Drive, Farmington Hills, MI 48331 | Телефон: 248-848-3700 | www. concrete.org

  Изд. Примечание:
Свяжитесь с исполнительным директором CFA Джимом Бэти по телефону 866-232-9255 или по электронной почте [email protected] . Миссия Ассоциации бетонных фундаментов состоит в том, чтобы поддерживать подрядчика по монолитным работам в качестве голоса и признанного авторитета в отрасли производства бетона для жилых помещений. Документы ACI можно получить, связавшись с CFA или посетив Американский институт бетона ( www.concrete.org ) и заказать в их книжном магазине.
