Мансардные крыши частных домов технология возведения.

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков — он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции. Также важно учесть толщину пола.

Пример чертежа можно увидеть на изображении:

Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S — нагрузка от снега, Sg — вес покрова снега на 1 м²площади, µ — значение, которое зависит от уклона крыши (1,0 — для плоской конструкции с наклоном в 25°, 0,7 — для конструкции с наклоном 25–60°).

Чтобы рассчитать ветровую нагрузку, надо применить данную формулу: W = Wo x k, где Wo — норма нагрузки от ветра, k — значение, определяющее колебание нагрузки от ветра исходя из высоты здания и типа местности.

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Постройка крыши мансарды. Основные несущие элементы

Конструкция включает в себя следующие составляющие:

1. Стропильные ноги , которые передают нагрузку от веса кровельного покрытия и стена на стены дома. Сечение подбирается в зависимости от угла наклона, пролета, шага и расчетной нагрузки. Правильно выполнить подробный расчет может профессионал. Для частного строительства можно использовать примерные значения, при этом лучше всего предусмотреть небольшой запас.
2. Нарожники – это стропильные ноги, которые с одной или обеих сторон опираются на накосные. Сечение рассчитывается так же, как и для стропил.
3. Накосные ноги – конструкция, которая используется в вальмовой крыше. Этот элемент служит опорой для нарожников. Сечение принимают в зависимости от нагрузки и пролета, оно в любом случае должно быть больше, чем у стропильных ног.
4. Мауэрлат – элемент, который служит опорой для стопил и передает нагрузку от кровли на стены, равномерно распределяя ее. Правильно будет выбрать сечение с размерами 100 на 100 или 150 на 150 в зависимости от сложности объекта. Монтаж мауэрлата не производится при строительстве каркасных и деревянных домов, поскольку в этом случае в его роль играем верхний венец стен или обвязка.
5. Ригель – брус, который также является опорой для стропил, но уже в верхней части. Ригель устанавливается в коньке кровли или на изломе ската, в случае ломаной конструкции. Сечение следует принимать в зависимости от условий, в качестве рекомендуемого значения можно привести размеры 200 на 200 мм.
6. Подкосы, стойки, схватки – дополнительные элементы для раскрепления элементов. Применяются для уменьшения сечения несущих конструкций. Их сечение чаще всего выбирается конструктивно. При этом важно учитывать удобство выполнения соединений.

Как построить крышу дома с мансардой. Типы верха мансарды

Модификации крыш бывают разнообразными, но наиболее часто используемыми стали двускатная, либо ломаная модификация. По своей организации они имеют между собой различия. Предварительно, перед тем как сделать мансардную крышу дома своими руками, следует решить, какая из двух модификаций более предпочтительна для конкретного дома, а также более проста в установке в отдельно взятом случае, необходимо изучить особенности обоих сооружений. При построении мансарды необходимо понимать, какой тип опорного приёма предпочесть из двух имеющихся. Крыша любого строения является одним из двух вариаций стропильных систем, либо наслонная конструкция, либо висячая. Обе эти конструкции имеют свои признаки, их выбор зависит от размещения несущей стены здания.

Тип висячего устройства верха

Такое название носит организация стропил, базой для которой служат только крайние базовые стены строения. Такая модель используется в том случае, если у строения нет иных капитальных перекрытий кроме внешних стен. Использование этой конструкции допустимо с учётом, что между обеими капитальными основами дистанция не превышает восьми метров, причиной этому – ощутимое утяжеление на основание несущих конструкций. Как вы поняли данную нагрузку следует снизить. Для этого можно использовать следующие приспособления:

• подкосы;
• ригели;
• бабки;
• затяжки.

Балки, которые используется, например, для перекрытия подтягиваются посредством подкосов к опорным ногам, а затяжка подвешивается бабкой к верхнему узлу. Для перекрытия в данном типе сооружения применяют отесанные бревна или широкие перекладины, помещённые на ребро. Профилю необходимо быть не меньше 100 на 200 мм. Для того чтобы соблюсти необходимые габариты, рекомендуется обратиться к специалисту для выполнения всех расчётов, пол в комнате мансарды должен быть надёжным.

Тип наслонной конструкции

В отличие от предыдущей схемы, конструкция монтируется не только на обе опорные внешние стены, но и на основательные перекрытия, размещённые на базисе. Поэтому перед тем, как построить мансардную крышу своими руками, требуется заранее запланировать постройку самой мансарды, а именно, устройство фундамента. В том случае, если основание делается ленточное, на котором уже планируется поднимать несущие перегородки, то наслонная система является оптимальным вариантом. В этом случае сооружение выдерживает внушительные нагрузки и имеет в этом плане преимущество перед висячей схемой, кроме того, обеспечивает мощное основание для брёвен и палубы строения. Благодаря базовым перекрытиям наслонная конструкция обладает дополнительной опорой. При выборе строителем ломаного варианта покрытия для мансарды можно применить смешанную систему организации кровли, при которой боковые стропила – наслонной системы, а верхние – по висячему способу.

Как спроектировать мансардную крышу. Процесс монтажа

Для того, чтобы самостоятельно сконструировать мансардную крышу, необходимо придерживаться определенной последовательности действий:

1. Изначально крепят верхний брус, который имеет параметры сечения 10х10 или 15х15 см . Крепление проводят, используя гвозди, скобы из металла или саморезы. В это же время первый брус обеспечивает функцию подстропильной рамы.
2. Следующее – это монтаж мауэрлата, который необходим для принятия большей части нагрузки . Для его установки понадобится доска, толщиной не меньше 5 см и брус с параметрами сечения 5х10 см. Прежде чем укладывать доску, устилают гидроизоляционный слой, который необходим для удержания влаги и не разрушала элементы конструкции . Прикрепляют мауэрлат гвоздями или скобами и дополнительно привязывают к стенаем при помощи проволоки из металла. Проволоку монтируют еще на этапе строительства стен.
3. Далее устанавливают стропила , выбрав для этого шаг от 0,6 до 2 м.
4. Первыми устанавливают фронтонные стропила , после чего натягивают уровень и начинают монтировать остальные элементы.
5. После того, как стропильные ноги все установлены, обеспечивают дополнительное усиление конструкции , соединяя стропила между собой в верхней их части.
6. Если значение длины крыши превышает 7 м, то проводят установку конькового бруса . В ином случае оборудование подобным элементом систему стропил – не обязательно.
7. После того, как стропильная система установлена переходят к оборудованию слоев кровельного пирога, предварительно установив обрешетку .
8. Последним этапом в строительстве кровли является укладка кровельного покрытия .

Скелет мансардной крыши. Преимущества и недостатки мансардных крыш

По внешним признакам мансарда и чердак схожи, но применять одно название к другому ошибочно. Во-первых, она является отапливаемым помещением, во-вторых – жилым, в-третьих – ее вносят в проект, регистрируют в качестве функциональной части дома, к которой подведены все необходимые коммуникации. Главной особенностью является то, что кровля одновременно служит в качестве крыши, потолка и стен.

Главным отличием мансардного этажа от чердачного пространства считается минимальная высота стен в полтора метра, это следует из определений этой конструкции в нормативных документах, например, СНиП 2.08. 02-89 приложение 2, СП 118.13330.2012 приложение Б, СНиП 31-01-2003, из других источников.

К основным достоинствам подобного сооружения можно отнести:

1. Эстетические свойства и дизайн. Использование более высокой, конструктивной кровли, оборудованной окнами, придает зданию законченный вид, делает его оригинальным.
2. Экономия на стройматериалах. Вес конструкции намного меньше полноценного этажа, поэтому нет необходимости делать усиленный фундамент.
3. Возможность достройки. При наличии хорошего основания можно переоборудовать готовое сооружение, увеличить его жилплощадь за счет чердака.
4. Скорость строительства. По сравнению с двухэтажными зданиями, возведение мансардной крыши занимает меньше времени.
5. Максимальное использование площади. Позволяет задействовать пустующее, неэксплуатируемое пространство.
6. Великолепный вид. В ночное время можно понаблюдать за небом, в дневное за движением облаков.

Не лишена конструкция и недостатков, рассматривая которые застройщики иногда отказываются от своих планов по ее оборудованию:

1. Скошенные потолки. Уменьшение используемой площади, сложно подойти к низкой стене, для обустройства внутреннего пространства потребуется специальная мебель.
2. Шумоизоляция. Даже при использовании наилучших материалов не получится полностью изолировать звук от падающих капель дождя, града, обдувающего ветра.
3. Затраты на отопление. По сравнению с обычным этажом, теплопотери здесь увеличиваются на 30-40%, что потребует больших затрат на обогрев в зимний период.
4. Ремонтопригодность. Кровельный пирог сверху закрыт покрытием, снизу слоем утеплителя и отделки. Чтобы проинспектировать состояние кровли, придется демонтировать облицовку.
5. Ограниченный выбор стройматериалов. Дерево, входящее в состав стропильной системы, меняет свои характеристики на протяжении всего периода эксплуатации, соответственно не исключены некоторые подвижки, передаваемые на отделку.
6. Тепло-, гидроизоляция. Для комфортного и уютного проживания необходимо выполнить сложные работы по утеплению и защите от влаги.
7. Сложное устройство. Выполнить правильно все расчеты, составить чертеж своими руками проблематично, потребуется помощь специалистов.

Укрепление крыши мансарды. Как правильно сделать мансарду под двухскатной крышей

Виды конструкций двухскатной крыши с мансардой, устройство и последовательность монтажа

Основная функция двухскатной крыши – защита домовладения от холода, ветра и выпадающих осадков. При наличии мансарды у хозяев имеется возможность увеличить полезную площадь, которая никогда не бывает лишней.

Откуда идея

Известна двухскатная крыша с мансардой давно. Первоначально помещение, расположенное под кровлей, использовалось для прислуги или в качестве места хранения старых вещей. Условия для проживания там были некомфортными, поскольку отсутствовали окна, не существовало отопления, и над головой нависал потолок.

В свое время архитекторы нашли способ, как сделать это пространство полезным и теплым. Теперь мансардный этаж с двухскатной крышей по уровню комфорта может не уступать жилым помещениям, расположенным на нижних этажах.

Если правильно спроектировать дом, то это помещение можно сделать:

• с потолками стандартной высоты;
• с окнами обычного размера:
• с комфортной для проживания температурой.

Достоинства и недостатки конструкции

У двухскатной крыши с мансардой имеются преимущества и недостатки, о которых владельцу недвижимости желательно знать заранее.

К плюсам кровли, полученной в результате соединения двух скатов, относятся следующие моменты:

1. Отсутствие необходимости в усилении фундамента, что упрощает строительство и оптимизирует финансовые расходы. Обустроить мансардное помещение можно даже в уже возведенном доме, для чего потребуется кровлю перестроить и теплоизолировать.
2. Простота монтажных работ. Конструкция мансардной двухскатной крыши отличается легкостью сборки и поэтому с такой работой способны справиться несколько начинающих кровельщиков.
3. Рациональность. Имеющимся под крышей пространством можно воспользоваться эффективно, оборудовав библиотеку, рабочий кабинет, комнату для гостей и т. д. Не отапливаемая мансарда с двускатной крышей отлично подойдет для хранения собранного урожая.
4. Доступность стройматериалов. Все, что требуется для постройки, можно приобрести в специализированных магазинах.
5. Низкая цена. Один «квадрат» жилой площади при самостоятельном устройстве двухскатной крыши с мансардой будет стоить дешевле, чем строительство еще одного полноценного этажа или возведение пристройки.

У кровли с двумя скатами имеются и отрицательные характеристики:

1. Чтобы самостоятельно обустроить просторное помещение, нужно выстроить высокую крышу, а ее конструкция будет более сложной.
2. С увеличением уклона кровли возрастает расход стройматериалов, а значит и стоимость работ, даже если их планируется делать своими руками.
3. Конструкционное устройство не исключает возможных теплопотерь во время отопительного сезона.
4. В жаркую посуду имеет место повышенный нагрев, как кровли, так и мансардного помещения.

Разнообразие конструкционных решений двускатной крыши с мансардным этажом

Несмотря на то, что конструкция двухскатной крыши с мансардой относится к традиционным решениям, существует несколько ее исполнений:

1. Классический вариант . Двускатная крыша с мансардой имеет треугольную форму, которая образуется стропильными ногами и балками перекрытий. Считается наиболее простым решением, поскольку количество необходимых материалов минимально. Стропильную систему усиливают стойками, смещенными к краям, и высокой затяжкой. Недостаток данного варианта заключается в том, что наклон скатов, равный 40-45 градусам, исключает возможность сделать высоту потолков комфортной. Кроме этого, у конца стропильных ног наблюдается значительная потеря свободного пространства.
2. Крыша с асимметричными скатами . Конек такой двухскатной кровли можно смещать, скаты разрешается делать с разными уклонами и длиной. Стропильная система в данном случае более сложная, что забирает у помещения полезную площадь. Невзирая на то, что дом с двускатной мансардной асимметричной крышей смотрится эффектно, помещение под кровлей не получится просторным.
3. Вариант с ломаными скатами . Является рациональным способом обустройства мансарды. Такая крыша обладает формой классического пятиугольника, образованного за счет скатов с изменяемой величиной наклона. В верхней части угол равен только 10-20 градусов, а в нижней – 40 — 45 градусов. Усиливают стропильную конструкцию стойками, ригелем и иногда укосами. Подобное изменение угла позволяет достаточно эффективно использовать пространство под кровлей с целью устройства помещения.
4. Полувальмовая крыша . Она считается переходным вариантом между кровлями — двухскатной и вальмовой — ее фронтон делают в форме трапеции. По причине наличия скошенных элементов мансарда с полувальмовой крышей получает защиту от косо идущего дождя и сильного ветра. Внешний облик дома с такой кровлей получается привлекательным.

Категории: Мансардные крыши, Мансардный тип, Несущие элементы, Наслонная конструкция, Мансардная крыша, Двухскатная крыша, Крыши с мансардой, Конструкционные решения, Двускатная крыша, Крыши с мансардным этажом

Понравилось? Поделитесь с друзьями!

⇦ Можно на водоэмульсионную краску клеить обои. Этап 1 – подготовка поверхности

⇨ Чем заделать выбоины в бетонном полу. Виды ремонта бетонного пола

Мансардные крыши — технология строительства: конструкция стропил, пропорции

• Планирование
• Схема стропильной системы
• Обрешетка, паро- и гидроизоляция

• Установка проемов для мансардных окон

Крыша мансардного типа дает массу преимуществ: эффективно используется подкровельное пространство, тепло не уходит наружу, в доме поддерживается стабильная температура. И что важно, увеличения жилой пощади достигают без дополнительных финансовых вложений. Мансардную крышу, как правило, проектируют в процессе разработки проекта будущего дома, но даже если она не была своевременно заложена в проект, то можно будет сделать ее самому, переделав помещение чердака.

Сложность, которую имеют мансардные крыши, технология строительства подобных крыш лишь кажущаяся. На самом деле возвести мансардную крышу под силу любому, кто имеет хотя бы некоторые навыки строительных работ. Просто надо четко представлять, как построить крышу мансардного типа, какую подготовительную работу необходимо провести. Непосредственно к строительству крыши приступают, только имея на руках проект стропильной конструкции мансардной крыши с точными расчетами.

Как возводят или технология строительства ↑

Строительство мансардной крыши в зависимости от особенностей возводимого дома может отличаться в нюансах, но в целом основные этапы чаще всего одинаковы.

Планирование ↑

Чтобы жилое мансардное помещение получилось комфортным должны быть соблюдены пропорции мансардной крыши, скажем, в жилых помещениях высота потолка не должна быть меньше 2,5 м. Полезную площадь мансарды определяет уклон крыши. Нормирована также высота стен. Они должны быть выше 1,2 м при уклоне в 30° и равны 0,8 м – при 45-60°. Таким образом, чем круче крыша, тем просторнее получается мансардный этаж.

Схема стропильной системы ↑

Основой мансардной крыши, ее скелетом является стропильная система. От нее же зависит форма верхней части дома. Конструкция стропильной системы мансардной крыши имеет свою специфику. Объема, который образуется, внутри этого деревянного каркаса, должно быть достаточно для обустройства в подкровельном пространстве жилых помещений. В случае ломаной крыши проблему можно решить относительно легко. Но ведь не каждому же дому может подойти подобный «головной убор».

Стропила являются для нее основными несущими элементами. Это наклонные балки (стропильные ноги), которые прикреплены снизу к мауэрлату (опорному брусу). Так вот, если у крыши небольшие размеры и простая конфигурация, то стропила в этом случае, как правило, опираются, с одной стороны, на наружные стены дома, а с другой – на коньковый прогон.

Получить из расположенных таким образом стропил просторную мансарду не получится. Приемлемая по площади мансарда возможна только при специальном устройстве стропильной системы, которое несколько отличается от традиционного.

Стропильная система мансардной крыши может быть выполнена в двух вариантах:

• все скаты образованы наслонными стропилами;
• нижние скаты образованы наслонными стропилами, а верхние – висячими.

Важно

Для устройства стропильной системы мансардной крыши используют высушенную и ошкуренную древесину, желательно, хвойных пород, с влажностью не превышающей 18%, которую предварительно обработали антисептиками и антипиренами

Строение мансардной крыши в разрезе – это совокупность небольших секторов в виде простых геометрических фигур. Чаще всего центральной фигурой является прямоугольник. По бокам расположены треугольники, которые образованы нижними скатами, то есть наслонными стропилами, а верхние треугольники – верхние скаты крыши, соответственно, наслонными или висячими.

На заметку

Если у мансарды углы обоих скатов, верхнего и нижнего, равны, то это – мансарда внутри обыкновенной двухскатной крыши.

В конструкции мансарды, построенной по такой схеме присутствует затяжка – балка перекрытия ее потолка. А каркасом стен будут выступать вертикальные стойки. Жесткость потолка увеличивают, подвесив затяжку на бабку.

В крупногабаритных крышах стропила становятся элементами деревянных ферм, сложных или простых по конструкции. Благодаря сооружению стропильных ферм можно существенно увеличить свободное пространство самой мансарды. Хотя наличие промежуточных опор может создать нежелательные препятствия при обустройстве мансардного помещения, создании дизайна.

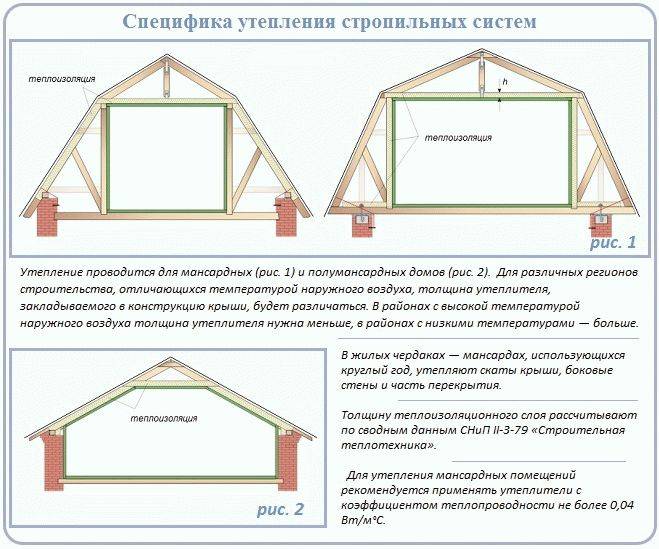

Обрешетка, паро- и гидроизоляция ↑

Сама конструкция мансарды затрудняет вентиляцию жилого помещения, поэтому влага от поднимающегося теплого воздуха задерживается на утеплителе, нанося ему непоправимый вред. Для решения этой проблемы необходимо снабдить утеплитель хорошей пароизоляцией и предусмотреть наличие зазора в 5 см между плоскостью крыши и теплоизоляционным слоем.

Пример укладки рулонного утеплителя ↑

Теплоизоляционный слой укладывают следующим образом.

Устанавливают обрешетку с шагом 600 мм. Рулонный утеплитель разрезают на куски, каждый по 610 мм (при нестандартном шаге обрешетки плиты нарезают соответствующего размера с учетом припусков по краям в 5 мм).

Утеплитель укладывают враспор между брусками обрешетки. Укладывают внахлест пароизоляционную мембрану, закрепляя степлером и проклеивая стыки при помощи строительного скотча. Устанавливают проставочный брусок, к которому клеят гипсокартон или листы OSB.

Установка проемов для мансардных окон ↑

Выполняя монтаж мансардной крыши,  можно облегчить себе труд, если выбрать не наклонный, а вертикальный вариант установки проема для мансардных окон. Его намного проще выполнить, к тому же пропускная способность такого окна значительно выше. Считается, что можно получить оптимальный уровень освещенности, если площадь окон будет составлять порядка 20,5% площади всех стен.

Строительство мансардной крыши завершают укладкой и закреплением кровли.

© 2023 stylekrov.ru

Полное руководство для вечного выбора

Когда дело доходит до архитектурного проектирования, это не просто проектирование; это искусство. По этой причине здания не похожи друг на друга, хотя их единственное назначение — создать жилое пространство. Крыша здания важна как с эстетической, так и с конструктивной точки зрения. Крыша является наиболее уязвимой частью здания, которая защищает от опасностей окружающей среды, таких как лед, снег, дождь, град, огонь и жара.

Существуют различные стили крыш, такие как мансарда, и различные стили крыш стали чрезвычайно популярными. Хотя стиль мансардной крыши появился в 16 веке, он был широко популяризирован в начале 17 века и неоднократно возвращался даже после того периода. Мансардную крышу также называют бордюрной или французской крышей.

Что такое мансардная крыша?

Определение мансардной крыши

Мансардная крыша представляет собой тип крыши, характеризующийся наличием четырех скатов, два из которых почти вертикальные, а два гораздо более пологие. Его часто используют для создания дополнительной жилой площади на крыше, особенно в старых и более традиционных зданиях.

Содержание

• Что такое мансардная крыша?
• Определение мансардной крыши
• История мансардной крыши
• Преимущества мансардной крыши
• Недостатки мансардной крыши
• Мансардная крыша по сравнению с вальмовой крышей
• Типы мансардных крыш
• Особенности конструкции мансардных крыш
  • Типы черепицы на мансардной крыше
  9001 5 Климат
  • Высота здания
  • Стоимость
• Дома с мансардой Крыши
  • Мансардная крыша Экстерьер
    • Вогнутая мансардная крыша
    • Прямая мансардная крыша
    • Выпуклая мансардная крыша
    • Современные мансардные крыши
  • Интерьеры мансарды
    • Горное шале с мансардной крышей
    • Офис на верхнем чердаке
  • Преимущества установки мансардной крыши
9 0015 Что такое мансардная крыша FAQ
• Заключение

Когда с технической точки зрения, вы можете назвать мансардную крышу четырехскатной вальмовой крышей. Вальмовая крыша имеет две стороны с двумя скатами, причем нижний скат намного круче верхнего. Вальмовая крыша имеет прямые пологие скаты, идущие вниз со всех четырех сторон к стенам. Эта конструкция больше похожа на палатку. Итак, если совместить эти два стиля и получить четырехскатную крышу с двумя скатами, причем верхний скат более пологий, чем нижний, получится мансардная крыша.

Будучи более плоским, верхний скат мансардных крыш редко виден с земли, что обеспечивает максимальное пространство под крышей. Слуховые окна выходят на нижние скаты мансардной крыши, как правило, как архитектура вальмовой крыши, которая создает жилую зону, часто называемую чердаком. Мансардные крыши могут быть выпуклыми, вогнутыми и прямоугольными.

Эта конструкция имеет традиционный вид и чаще всего используется в амбарах. В Германии и Франции как мансардные, так и вальмовые крыши называются мансардами.

Крутые и двускатные кровли являются двумя основными стилями мансардных крыш. Дренажная система воды и снега составляет ключевое различие между этими двумя стилями. Чем длиннее и острее будут склоны, тем лучше будет дренажная система. С другой стороны, двухскатный стиль образует разумную дренажную систему по сравнению с первым.

Сланцевая черепица и деревянная черепица являются стереотипными материалами, используемыми для изготовления мансардной крыши, и люди, которые любят традиционный способ, предпочитают использовать эти материалы, в то время как другие типы черепицы и черепицы также могут использоваться для повышения долговечности и сокращения затрат на обслуживание. Таким образом, вы можете использовать цинковую или медную черепицу для более крутой части крыши. Если вы используете битумную черепицу, вам нужно использовать ее в обычном порядке.

Этот дизайн мансардных крыш используется не только в некоторых известных исторических зданиях, коммерческих зданиях или частных домах, но также используется в конструкциях локомотивов, поскольку дает дополнительное полезное пространство в типичном вагоне поезда. Класс CL Австралийских железных дорог Содружества и два вагона-хоппера Victorian Railways имели мансардные крыши.

История мансардной крыши

Мансардную крышу популяризировал известный французский архитектор Франсуа Мансар (1598 – 1666), который использовал этот характерный стиль во многих своих работах. В период барокко (1600 – 1750) он широко использовал эту технику кровли для создания замков и больших таунхаусов, которые привлекали внимание людей. Термин «мансардный» означает крышу, имеющую два ската со всех четырех сторон, где нижний скат становится круче верхнего и назван в его честь. Вы также можете использовать этот термин для обозначения пространства или чердака под такой конструкцией крыши, а не только для формы крыши.

Однако Франсуа Мансар не был создателем этого уникального стиля. Эта аккредитация принадлежит Пьеру Леско (1510–1578), который использовал этот стиль крыши в 1550 году как часть Лувра, крупнейшего художественного музея в мире в Париже, Франция. После первоначальной популярности мансардная крыша была возрождена во время перестройки Парижа и стала чрезвычайно модной чертой в архитектуре большинства зданий периода Второй империи (1852–1870 гг. ), периода правления Наполеона III.

Использование мансардной крыши в архитектурных проектах стало настолько популярным, что не ограничивалось только Францией. Он использовался в Англии и Италии, а затем распространился по всей Европе. Постепенно стиль мансардной крыши был принят для строительства зданий во многих других западных странах, включая Канаду и Соединенные Штаты Америки, поскольку из-за ее конструкции было относительно легко ремонтировать поврежденные градом крыши. Он обычно использовался в особняках в викторианском стиле и других величественных домах. В последние годы крыша стала менее популярной, но все еще используется в некоторых современных домах.

Крыша ценится за ее характерный внешний вид и способность обеспечивать дополнительное жилое пространство при меньших затратах, при этом обеспечивая увеличенное внутреннее жилое пространство, изоляцию и эффективность занимаемой площади в сочетании с уникальной эстетической ценностью. Крыши также являются хорошим выбором для районов, подверженных сильным снегопадам, поскольку крутой уклон помогает сбрасывать снег.

1. Дополнительная полезная площадь – Вы всегда будете хотеть добавить несколько этажей или сделать чердак внутри существующего здания с почти нулевой потребностью в дополнительной поддержке и каменной кладке. Мансардная крыша дает вам эту роскошь, поскольку она предоставляет вам дополнительное пространство благодаря почти вертикальным скатам. Даже если вам нужна дополнительная главная спальня, у вас будет возможность включить ее, когда дело доходит до сравнения с использованием других популярных стилей кровли, таких как вальмовые крыши или двускатные крыши. Таким образом, если вы планируете в будущем добавить комнаты в свой существующий дом, выбор мансардной крыши будет идеальным выбором, который даст вам необходимое дополнительное пространство.
2. Подходит как для сельской, так и для городской местности – Мансардная крыша идеально подходит как для сельской, так и для городской местности, так как она хорошо вписывается в любой вид собственности, создавая полезное пространство. Этот стиль в первую очередь предпочтителен в городских районах, поскольку он дает вам возможность расширяться вверх, потому что у вас, как правило, не будет места для расширения вашего здания наружу.
3. Больше света и лучшее распределение тепла – Чаще всего используются мансардные окна, так как они простираются по всей длине нижнего ската, позволяя проникать большему количеству естественного света. Кроме того, это дополнительное пространство, созданное за счет использования мансардной крыши, способствует эффективному и лучшему распределению тепла, что делает здание более комфортным.
4. Высококлассный внешний вид с элементами современного дизайна – Этот классический и элегантный стиль кровли, являющийся важной частью французской архитектуры, становившийся все более популярным в период Ренессанса, не только дает вам возможность гибкости больше комнат, но и придает изысканный вид. Современные строители используют качественную изоляцию и специальные материалы для создания мансардных крыш, которые могут прослужить дольше, чем другие конструкции крыш, в то время как в мансардных крышах прежних времен в основном использовались неустойчивые и тяжелые материалы. Вам не нужно беспокоиться о ржавчине или падении частей крыши, вы можете наслаждаться модернизированной мансардной крышей в своем офисе или дома.
5. Экономия средств – Мансардная крыша не только помогает значительно сократить ваши расходы на строительство отдельной комнаты или чердака в полезном пространстве, которое она создает, но также сокращает расходы на отопление, так как равномерно распределяет тепло в вашем здании с правильной формы и герметичности. Если каркас изготовлен из металлической черепицы, это увеличивает долговечность, а также обеспечивает максимальную герметизацию крыши. Хотя изначально установка будет стоить дороже, в долгосрочной перспективе это сэкономит много денег на обслуживании. Также современные элементы дизайна мансардной крыши делают ее доступной для домовладельцев.

1. Проблемы, связанные с местным законодательством — В зависимости от вашего региона могут предъявляться различные требования для получения разрешения на использование мансардного типа кровли. Могут быть разные налоги, которые применяются в разных местах, поскольку мансардные крыши увеличивают общую площадь здания. Кроме того, в некоторых местах установлено ограничение по высоте мансардных крыш для защиты от любых структурных повреждений. Итак, если вы планируете использовать дизайн мансардной крыши, вам необходимо тщательно изучить местные законы, применимые к этому стилю кровли.
2. Длительное участие и высокая стоимость монтажа – Установка мансардной крыши требует больше материалов и труда по сравнению с другими крышами. Кроме того, процесс строительства мансардной крыши довольно сложен и требует привлечения специалистов в этой области, потому что вы не хотите, чтобы качество было ниже стандарта. Эти вещи добавляют к увеличению затрат на установку и трудностям, которые могут стать огромной проблемой для домовладельцев, которым нужна мансардная крыша с небольшим бюджетом. Если вы используете металлическую черепицу для строительства долговечной мансардной крыши, это приведет к еще более высоким затратам на установку, хотя в долгосрочной перспективе это поддержит ваши расходы на техническое обслуживание.
3. Низкая атмосферостойкость – Мансардная крыша не идеальна для защиты от экстремальных погодных условий, например, в районах с сильными дождями или снегом. Из-за более плоского верхнего ската водосточная система крыши недостаточно хороша. Вода или снег могут скапливаться, что может привести к сырости или протечкам с крыши. Крыша может даже упасть в случае сильного скопления снега, что может быть трагедией.

Таким образом, во время сильного дождя или снега домовладельцам придется следить за своей крышей и зданием.

4. Высокие затраты на техническое обслуживание и ремонт – Обладая низкой устойчивостью к экстремальным погодным условиям, эта кровельная система также нуждается в хорошем обслуживании и регулярных проверках, что увеличивает затраты на техническое обслуживание. В штормовых районах на плоской части скапливается много мусора, и если его не убирать в течение длительного периода времени, это может привести к повреждению в долгосрочной перспективе. Поскольку вам нужны специалисты по этому стилю кровли, это не только увеличивает затраты на техническое обслуживание и ремонт, но и для некоторых может стать проблемой.

Выступающая конструкция мансардных окон приводит к большему воздействию окружающей среды, поэтому они часто требуют обслуживания. Они склонны к развитию структурных проблем или повреждений, если ими пренебрегают. Это приведет к увеличению затрат на техническое обслуживание и станет бременем для ваших затрат на электроэнергию, если у вас неисправные мансардные окна.

Мансардная крыша против вальмовой крыши

Многие путают мансардную крышу с вальмовой крышей; однако у этих двух типов крыш есть отличительные особенности, которые вы можете распознать, если внимательно присмотритесь. Архитектура вальмовой крыши — это версия двускатной крыши, но вальмовая крыша имеет два ската с каждой стороны, а не один скат на типичной двускатной крыше.

Этот стиль кровли не распространен в домах, но иногда вы можете увидеть его на амбарах и домах скандинавского дизайна.

 Мансардная крыша представляет собой четырехскатную крышу, похожую на вальмовую в том смысле, что она имеет два угла с каждой стороны, но имеет крышу на всех четырех сторонах дома, а не только на двух, как вальмовая крыша.

Типы мансардных крыш

vi acupapizarras.com

Существует четыре основных типа конструкций мансардных крыш, которые обычно используются:

1. Прямая мансардная крыша — Этот тип мансардной крыши имеет почти вертикальный нижний скат и меньший верхний скат, который может быть не виден с уровня земли. Часто добавляют слуховые окна, чтобы обеспечить естественное освещение и вентиляцию верхнего этажа.
2. Выпуклая мансардная крыша – В этом стиле мансардной крыши нижний скат изгибается наружу, напоминая форму и изгиб колокола. Такая конструкция обеспечивает дополнительное пространство в мансардных помещениях, что делает внутреннее пространство более воздушным и уютным.
3. Вогнутая мансардная крыша. Этот тип французской крыши имеет плоский верхний скат и более крутой нижний скат, изгибающийся внутрь, поэтому он не предлагает столько места, как другие мансардные стили. Несмотря на это, он имеет богатую архитектурную историю и обычно использовался в исторических особняках и зданиях наследия.
4. S-образная мансардная крыша: этот стиль крыши сочетает в себе выпуклые и вогнутые линии крыши, начиная с изгиба внутрь и заканчивая изгибом наружу.

Особенности конструкции мансардных крыш

Типы черепицы на мансардной крыше

Кровельные материалы различаются от дома к дому, но для мансардных крыш требуется особый тип кровельного материала из-за их наклона и подверженности суровым погодным условиям, потребность в гидроизоляции для этого типа крыши чрезвычайно высока. важно, и немного сложнее создать плотное соединение между черепицей на крутых поверхностях.

Традиционно мансардные крыши покрывались сланцевой черепицей, которую кровельщик мог точно расположить для отвода воды, а также для придания эстетичного вида. Благодаря развитию технологий производства, в последние годы синтетическая черепица или легкие деревянные варианты, такие как кедровая стружка, приобрели популярность благодаря их меньшему весу и устойчивости к сползанию с крыши с течением времени.

Асфальтовая черепица или металлическая черепица также являются вариантами, но, хотя они могут быть экономически выгодными, некоторые эксперты предупреждают, что битумная черепица может быть слишком тяжелой для наклона мансардной крыши.

Климат

Мансардные крыши идеально подходят для районов с более прохладным климатом, поскольку они обеспечивают дополнительную изоляцию и повышают дополнительную защиту от непогоды, но не идеальны для экстремальных условий с большим количеством осадков и снега, так как плоская часть наверху может вызвать проблемы проникновения воды.

Дополнительное чердачное пространство и уклон мансардной крыши помогут сохранить тепло зимой и прохладу летом.

Высота здания

Высота здания является важным фактором при выборе мансардной крыши. Крутой уклон крыши потребует более высокого здания, чтобы оно выглядело эстетично, но также максимально увеличивает внутреннее пространство здания.

Дополнительная высота обеспечивает больше полезного пространства внутри здания, так как наклонные стены мансардной крыши обеспечивают дополнительное пространство для хранения и жилое пространство, этот аспект является движущим фактором популярности мансардной крыши с момента ее появления.

Стоимость

Мансардные крыши дороже традиционных крыш из-за дополнительных материалов, необходимых для их строительства, таких как дополнительная изоляция. Затраты на рабочую силу, связанные со строительством мансардной крыши, также могут быть выше, чем для обычной крыши, но при этом достигается внутреннее пространство, дополнительная высота здания, необходимая для мансардной крыши, также увеличивает общую стоимость, но это максимизирует внутреннее пространство. площади без изменения площади здания.

Дома с мансардными крышами

Мансардный тип крыши отличается от всех других стилей кровли своей царственной красотой и уникальной эстетикой и дает возможность увеличить внутреннее пространство.

Мы собрали потрясающие фотографии мансардных крыш, как снаружи, так и внутри, чтобы показать, что мансардные крыши имеют элегантный, знакомый вид, достойный внимания, бросьте взгляд.

Внешний вид мансардной крыши

Мансардную крышу легко узнать по характерному дизайну и культовому виду. Крыша в мансардном стиле существовала веками и по-прежнему популярна сегодня, появляясь как в старых, так и в новых зданиях, давайте посмотрим на некоторых примерах.

Вогнутая мансардная крыша

via heirloomhomeguide.ca

Высокий исторический дом, построенный из красного кирпича. Переднее крыльцо, эркеры и великолепная синяя металлическая крыша дополняют харизматичный дом, демонстрируя его вогнутую мансардную крышу. Несколько больших окон пропускают естественный свет в лофт с вогнутой французской крышей.

Прямая мансардная крыша

Еще один городской дом из красного кирпича, теперь с прямой мансардной крышей с серой черепицей. Прямая мансардная крыша этого современного таунхауса имеет небольшой верхний уклон, невидимый с уровня улицы. Можно утверждать, что этой мансардной крыше не хватает исторического очарования, но это чрезвычайно подходящий стиль крыши для современного дома, который сегодня используют многие архитекторы.

Выпуклая мансардная крыша

Округлая мансардная крыша является примером того, как архитектурный дизайн меняет застроенную среду, простая кривизна добавляет дополнительное пространство по сравнению с прямой крышей и значительно украшается округлостью.

via civiconcepts

Современные мансардные крыши

Copyright ©Rory Gardiner 2017 популярен еще в Европе, где квадратные метры дороже, а стоимость одной мансарды может быть ниже, чем обычной крыши.

В приведенном выше примере прямая мансардная крыша с металлическим шифером серого цвета позволяет добавить довольно большие окна и создает линейность в вертикальной плоскости, сильно подчеркивая окна внизу за счет контраста металлических листов и дополняя их пропорциями окна.

Мансардные интерьеры

Мансардные крыши были созданы для увеличения внутреннего пространства, и сегодня они делают именно это. Когда вы добавляете мансардную крышу, вы сталкиваетесь с преимуществами и недостатками, но вы, безусловно, получаете дополнительное жилое пространство, которое может быть чем угодно, от склада до студии художника, что угодно.

Горное шале с мансардной крышей

Copyright © Tomas Soucek

В этом шале в Крконоше, спроектированном Znameni Ctyr Architekti, небольшие спальни находятся на верхних этажах, большинство из которых чердачные и мансардные. крыши. Эти спальни получают естественное освещение через небольшие окна на фронтонах и слуховые окна, а технические окна в каменных цокольных стенах завершают общий вид.

Кабинет на верхнем чердаке

via InStyle

В наши дни единственное пространство на мансардной крыше может стать офисом открытого типа, поскольку люди часто используют дополнительные квадратные метры для создания разумного, уединенного рабочего пространства. Плоская крыша может быть оснащена большими мансардными окнами, что делает это пространство невероятно ярким и идеальным практически для всего.

Преимущества установки мансардной крыши

Французские крыши или бордюрные крыши известны своей энергоэффективностью, поскольку они предназначены для сохранения тепла зимой и защиты от него летом. Это может помочь уменьшить счета за электроэнергию, так как крыша будет действовать как дополнительный изолятор. Мансардные крыши также имеют более длительный срок службы, чем другие кровельные материалы, и не так подвержены повреждениям от суровых погодных условий. Франсуа мансар относительно легко установить, поскольку он не требует сложного каркаса или проектирования и добавляет дополнительное внутреннее пространство с меньшими затратами.

И последнее, но не менее важное: благодаря своему уникальному дизайну мансардная крыша может придать дому ощущение стиля, характера и очарования, и поэтому она по-прежнему остается желанным выбором для домовладельцев сегодня, спустя столетия.

Что такое мансардная крыша Часто задаваемые вопросы

Заключение

Подводя итоги, становится совершенно очевидным, что самым большим преимуществом мансардной кровли является гибкость добавления комнат в будущем благодаря ее отличительному дизайну. Даже зная все недостатки, многие люди в современном мире предпочитают мансардные крыши за их преимущества и традиционный стильный вид.

Несомненно, мансардные крыши выдержали испытание временем и сегодня, спустя столетия, являются архитектурным наследием.

Статьи по теме

23 типа и стилей вальмовых крыш для вашего будущего дома

Узнайте о 20 самых популярных типах крыш для вашего будущего дома

9010 4 6 экологически чистых кровельных материалов и зачем они нужны

13 лучших кровельных гвоздей

Как эффективно чистить защитные ограждения желоба

Shur Flo Gutter Review | Все, что вам нужно знать

Обзор защиты желоба EasyOn 101 | Все, что вам нужно знать

5 Лучшая защита водосточных желобов из пенопласта [Обзор и руководство покупателя]

9 Лучшая защита желоба из микросетки на сегодняшний день | Справочник покупателя

13 Лучшие защитные устройства для водосточных желобов для сосновых иголок [Справочник покупателя]

10 Лучшие солнечные светильники для водосточных желобов

Нужны ли сараям водосточные желоба?

23 необычайно красивых способа перепрофилировать водосточные желоба в вашем доме

Обзор LeafGuard | Все, что вам нужно знать

Дом с мансардной крышей нуждается в утеплении

Марк Филбен — корреспондент Globe

25 мая 2022 г.

Q. Мы новые владельцы викторианского здания времен Второй империи 1870-х годов. Чердак у нас хорошо утеплен, но стены второго этажа — за мансардной крышей — не утеплены. Энергоаудитор Mass Save предлагает вдувать целлюлозную изоляцию. Поскольку внешние «стены» на самом деле являются крышей, как лучше всего изолировать это пространство — как с точки зрения материала, так и процесса? Мы хотим убедиться, что мы не создаем проблем с влагоудерживающими материалами, которые могут привести к гниению или росту плесени. Кроме того, большая часть нашего сайдинга представляет собой первоначальную обшивку с добавлением нескольких кусков более новой обшивки. Первоначальный сайдинг, кажется, находится в конце своего срока службы, с большим количеством разделенных досок и т. д. Вместо того, чтобы продолжать красить и латать (при умеренном расходы), в какой момент имеет смысл полная замена сайдинга? Если мы заменим сайдинг, будет ли цементный сайдинг хорошо работать в таком здании, или новые деревянные обшивки будут лучше?

J. B., Newton

A. Предполагая, что мансардная крыша герметична, вдуваемая изоляция является хорошим и экономичным способом ее утепления. Мансарды такие крутые, они скорее стены, чем крыши, и мы годами без проблем пользуемся продуваемыми.

Однако более эффективной изоляцией является Icynene или изоляция из пеноматериала. Лучше всего закрытая ячейка. Он имеет более высокое значение R (шкала, по которой измеряется эффективность изоляции) и действует как пароизоляция; через него не проходит влага. Имейте в виду, что вам придется полностью открыть стены изнутри, чтобы использовать закрытую ячейку.

Менее инвазивным вариантом является пена с открытыми порами. Его R-значение не такое высокое, и он пропускает через себя некоторое количество влаги. Но если вы используете открытую ячейку, вы можете открыть только среднюю часть стены, распылить пену в полости выше и ниже отверстия, а затем заполнить отверстие. Причина здесь в том, что закрытая ячейка выделяет слишком много тепла, чтобы распылять его за настенной панелью, а открытая ячейка — нет.

Решение о замене сайдинга обычно является субъективным. Если вы не против подкрашивать его каждые три года или около того, оставьте старый сайдинг. При правильном уходе он переживет всех нас. Некоторые люди не хотят заморачиваться и хотят все новое и красить дом каждые семь-десять лет (в зависимости от климата). Цементные или композитные облицовочные материалы подходят как для старого, так и для нового дома. На рынке появляется много хороших экологически чистых продуктов, которые более стабильны, чем древесина, и сохраняют краску дольше.

В. У нас есть два потолочных вентилятора Casablanca, которые были установлены как часть пристройки к нашему дому около 30 лет назад, и они все еще работают нормально, за исключением того, что я беспокоюсь о том, что они теперь шатаются на более высокой скорости. скорости. Один из них над нашей кроватью. Может ли оно упасть? Кому я должен позвонить, чтобы проверить их? Спасибо.

PEG, Whitman

A.
