устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение.

Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

  • высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
  • необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
  • все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
  • в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;
  • кровельные конструкции должны иметь отличную изоляцию;
  • серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
  • конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
  • основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

  • возможность возведения крыши на старой постройке;
  • позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
  • рациональное использование пространства под крышей и увеличение полезной площади дома;
  • даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;
  • придает более привлекательный внешний вид дому;
  • в некоторых случаях существует возможность возвести двухуровневую мансарду;
  • сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
  • стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
  • высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком

, а также помещение может использоваться в различных целях.

  • Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.
  • Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.
  • Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
  • Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета.

Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

  • вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
  • затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
  • подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
  • верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
  • мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;
  • коньковый прогон – это место встречи пары верхних стропил;
  • бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
  • схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
  • обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;
  • пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
  • теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
  • гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
  • кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
  • заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

  • кровельное покрытие;
  • гидроизоляция;
  • контробрешетка;
  • обрешетка;
  • теплоизоляция;
  • начальная обрешетка;
  • карниз;
  • пароизоляция;
  • стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

  • визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
  • в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
  • между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
  • схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;
  • конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
  • поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
  • дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

  • Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
  • Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.
  • Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
  • Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
  • Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

  • опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
  • нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
  • используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

  • Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
  • Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
  • Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
  • То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

  • Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
  • От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
  • Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
  • Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

  • брус с сечением 90х140 или 140х140 мм для мауэрлата;
  • подстропильные балки;
  • балки для усиления потолка;
  • доски для напольного покрытия;
  • стойки для внутренних стен помещения;
  • конек для крыши и стойки;
  • доска необрезная для кровли для теплоизоляции и обрешетки;
  • стропила для скатов 40х100 мм;
  • материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
  • кровельные материалы;
  • отделочные материалы для стен и потолка;
  • крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

  • вес материалов кровли;
  • примерную массу снега;
  • массу элементов обрешетки;
  • нагрузку изоляционных материалов на стропила;
  • размеры крыши;
  • углы установки скатов;
  • шаг установки элементов стропильной системы и кровельной обрешетки;
  • дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

  • антипирены – необходимы для защиты от пожара;
  • антисептические средства;
  • пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

  • Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
  • Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
  • Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.
  • Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
  • Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
  • При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
  • После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.
  • После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
  • Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
  • Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

  • шифер;
  • металлочерепица;
  • керамическая черепица;
  • дерево;
  • рулонные битумные материалы;
  • профнастил;
  • ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

  • высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
  • необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
  • все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
  • в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;
  • кровельные конструкции должны иметь отличную изоляцию;
  • серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
  • конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
  • основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

  • возможность возведения крыши на старой постройке;
  • позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
  • рациональное использование пространства под крышей и увеличение полезной площади дома;
  • даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;
  • придает более привлекательный внешний вид дому;
  • в некоторых случаях существует возможность возвести двухуровневую мансарду;
  • сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
  • стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
  • высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

  • Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.
  • Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.
  • Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
  • Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

  • вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
  • затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
  • подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
  • верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
  • мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;
  • коньковый прогон – это место встречи пары верхних стропил;
  • бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
  • схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
  • обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;
  • пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
  • теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
  • гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
  • кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
  • заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

  • кровельное покрытие;
  • гидроизоляция;
  • контробрешетка;
  • обрешетка;
  • теплоизоляция;
  • начальная обрешетка;
  • карниз;
  • пароизоляция;
  • стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

  • визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
  • в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
  • между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
  • схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;
  • конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
  • поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
  • дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

  • Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
  • Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.
  • Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
  • Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
  • Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

  • опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
  • нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
  • используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

  • Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
  • Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
  • Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
  • То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

  • Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
  • От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
  • Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
  • Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

  • брус с сечением 90х140 или 140х140 мм для мауэрлата;
  • подстропильные балки;
  • балки для усиления потолка;
  • доски для напольного покрытия;
  • стойки для внутренних стен помещения;
  • конек для крыши и стойки;
  • доска необрезная для кровли для теплоизоляции и обрешетки;
  • стропила для скатов 40х100 мм;
  • материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
  • кровельные материалы;
  • отделочные материалы для стен и потолка;
  • крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

  • вес материалов кровли;
  • примерную массу снега;
  • массу элементов обрешетки;
  • нагрузку изоляционных материалов на стропила;
  • размеры крыши;
  • углы установки скатов;
  • шаг установки элементов стропильной системы и кровельной обрешетки;
  • дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

  • антипирены – необходимы для защиты от пожара;
  • антисептические средства;
  • пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

  • Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
  • Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
  • Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.
  • Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
  • Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
  • При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
  • После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.
  • После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
  • Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
  • Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

  • шифер;
  • металлочерепица;
  • керамическая черепица;
  • дерево;
  • рулонные битумные материалы;
  • профнастил;
  • ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

  • высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
  • необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
  • все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
  • в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;
  • кровельные конструкции должны иметь отличную изоляцию;
  • серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
  • конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
  • основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

  • возможность возведения крыши на старой постройке;
  • позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
  • рациональное использование пространства под крышей и увеличение полезной площади дома;
  • даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;
  • придает более привлекательный внешний вид дому;
  • в некоторых случаях существует возможность возвести двухуровневую мансарду;
  • сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
  • стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
  • высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

  • Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.
  • Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.
  • Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
  • Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

  • вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
  • затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
  • подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
  • верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
  • мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;
  • коньковый прогон – это место встречи пары верхних стропил;
  • бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
  • схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
  • обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;
  • пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
  • теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
  • гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
  • кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
  • заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

  • кровельное покрытие;
  • гидроизоляция;
  • контробрешетка;
  • обрешетка;
  • теплоизоляция;
  • начальная обрешетка;
  • карниз;
  • пароизоляция;
  • стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

  • визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
  • в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
  • между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
  • схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;
  • конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
  • поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
  • дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

  • Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
  • Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.
  • Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
  • Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
  • Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

  • опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
  • нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
  • используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

  • Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
  • Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
  • Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
  • То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

  • Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
  • От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
  • Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
  • Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

  • брус с сечением 90х140 или 140х140 мм для мауэрлата;
  • подстропильные балки;
  • балки для усиления потолка;
  • доски для напольного покрытия;
  • стойки для внутренних стен помещения;
  • конек для крыши и стойки;
  • доска необрезная для кровли для теплоизоляции и обрешетки;
  • стропила для скатов 40х100 мм;
  • материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
  • кровельные материалы;
  • отделочные материалы для стен и потолка;
  • крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

  • вес материалов кровли;
  • примерную массу снега;
  • массу элементов обрешетки;
  • нагрузку изоляционных материалов на стропила;
  • размеры крыши;
  • углы установки скатов;
  • шаг установки элементов стропильной системы и кровельной обрешетки;
  • дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

  • антипирены – необходимы для защиты от пожара;
  • антисептические средства;
  • пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

  • Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
  • Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
  • Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.
  • Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
  • Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
  • При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
  • После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.
  • После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
  • Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
  • Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

  • шифер;
  • металлочерепица;
  • керамическая черепица;
  • дерево;
  • рулонные битумные материалы;
  • профнастил;
  • ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

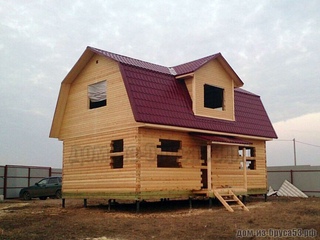

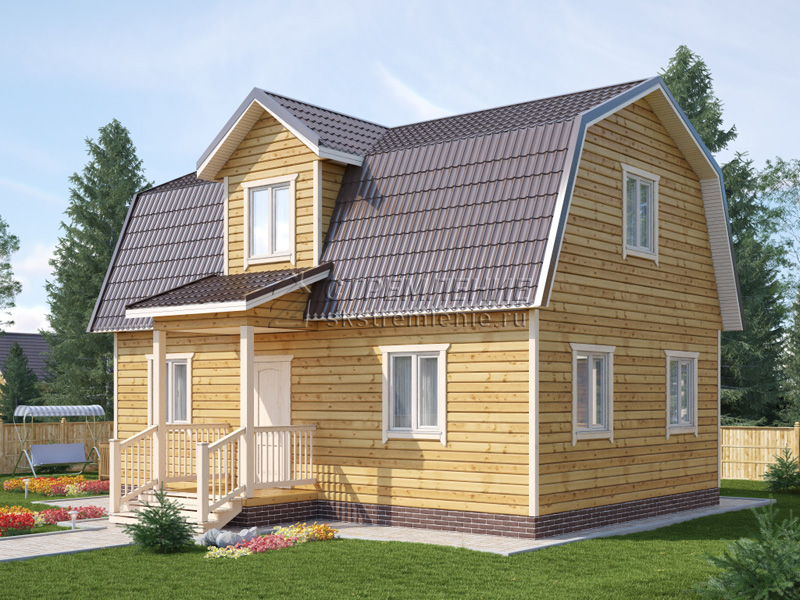

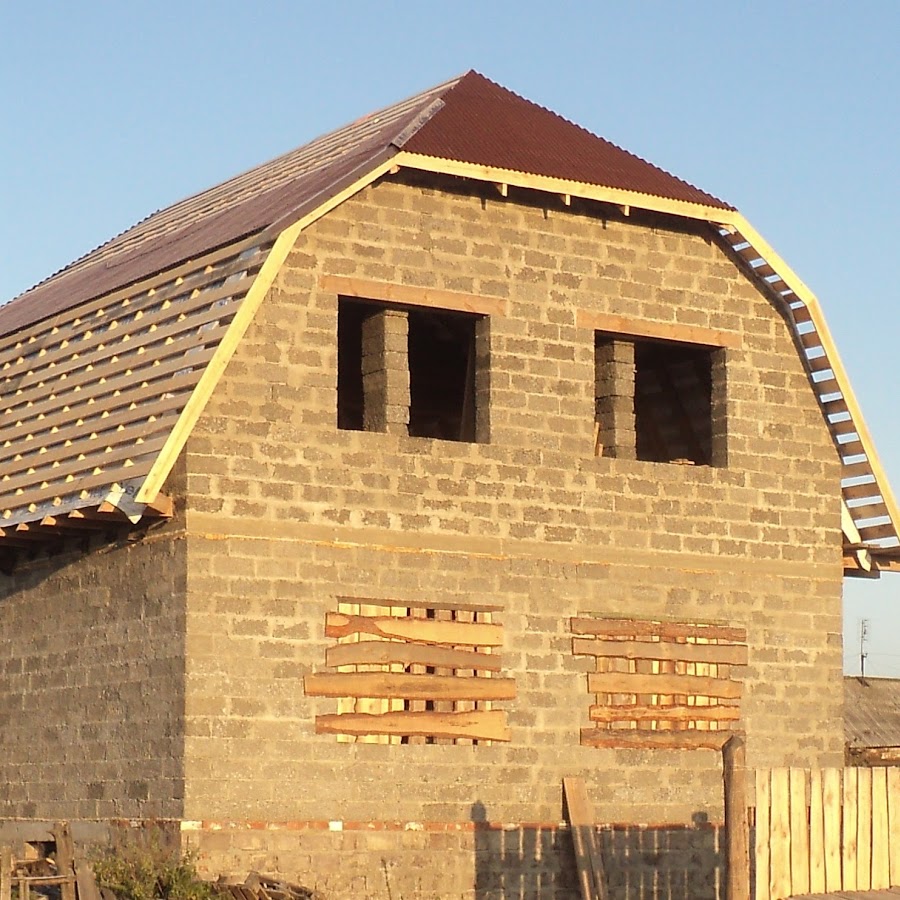

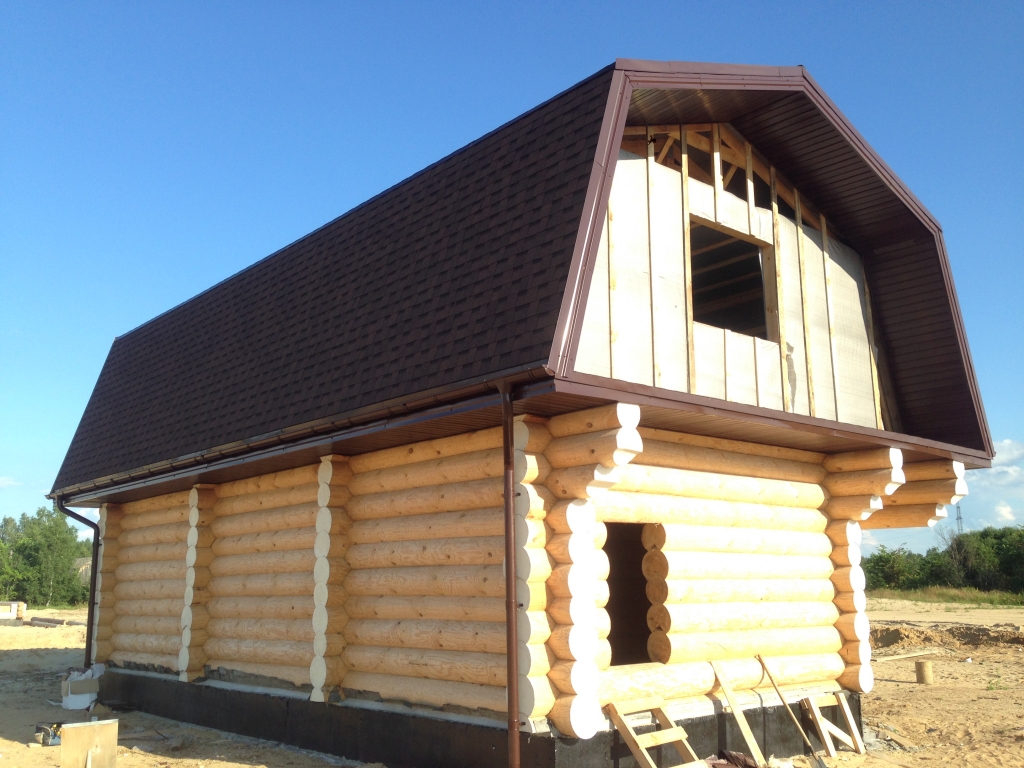

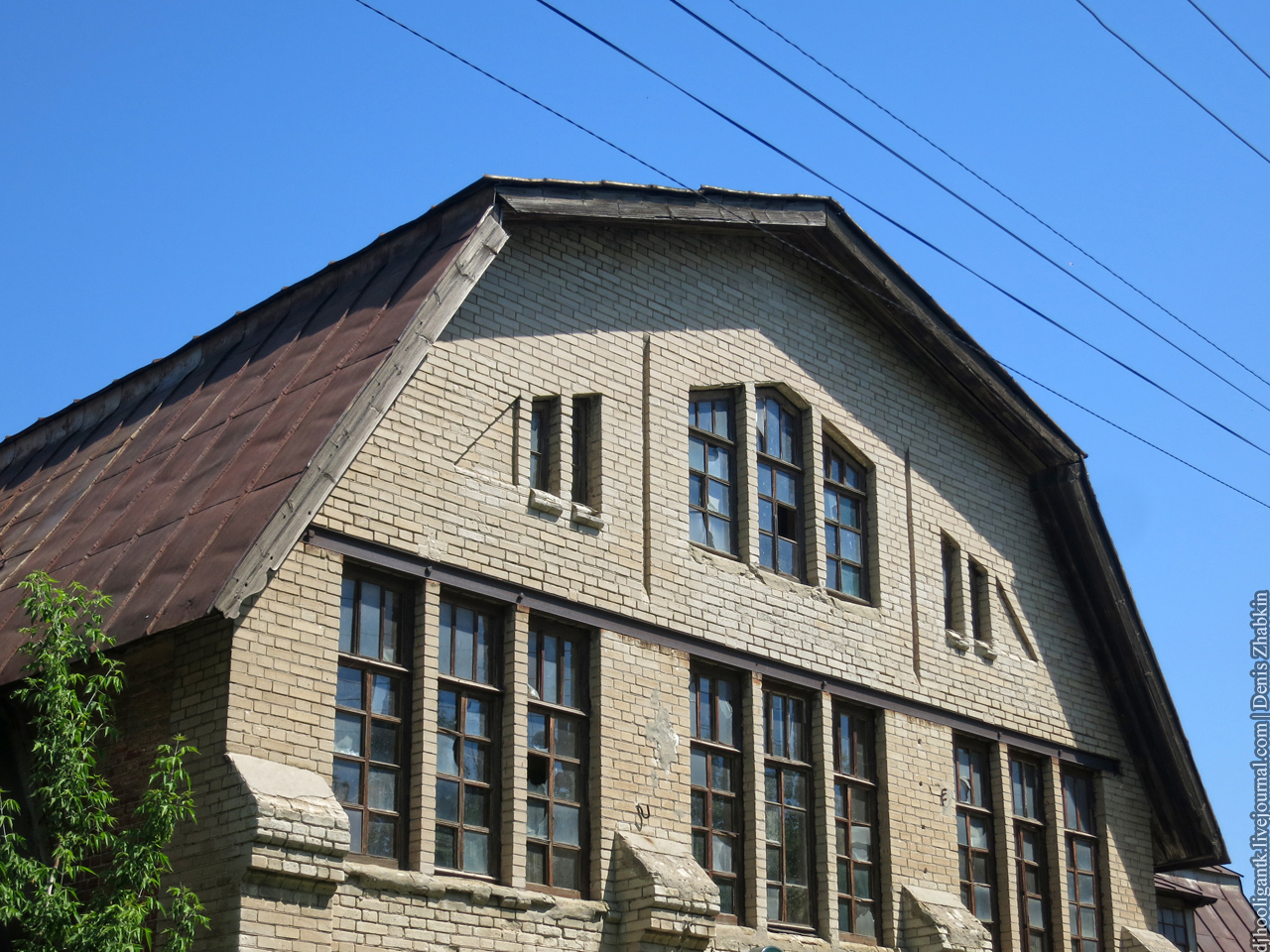

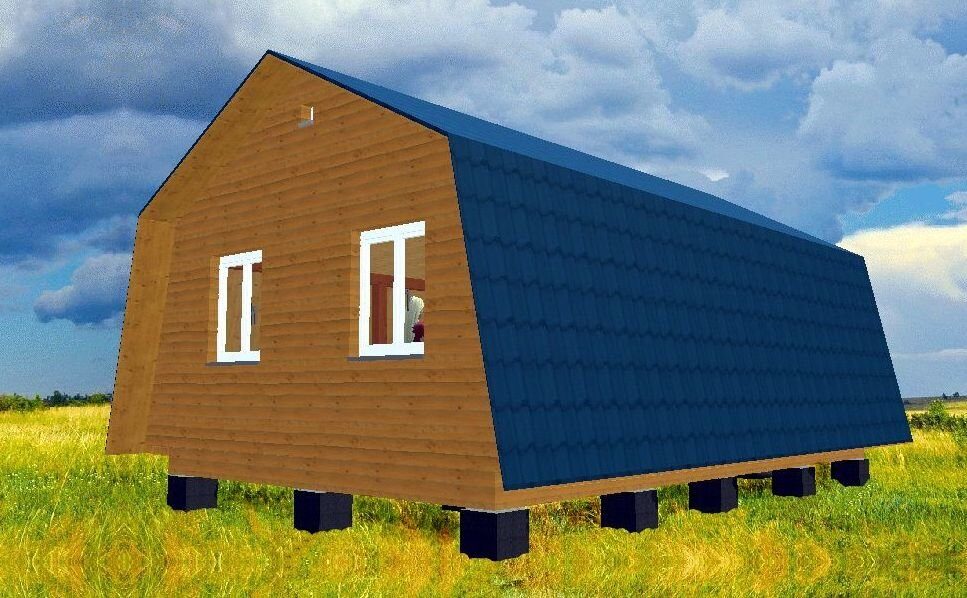

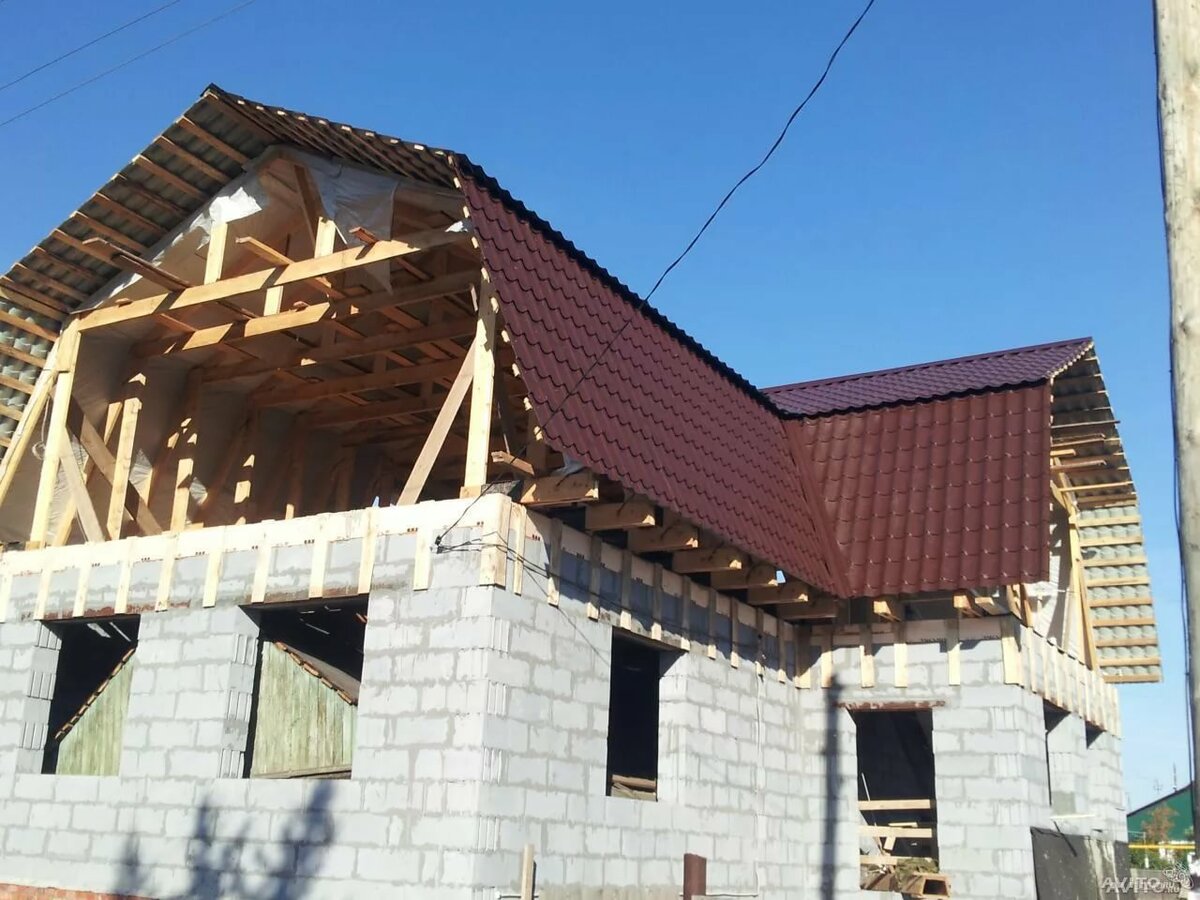

ломаные крыши частных домов на фото

Содержание
  1. Определение ломаной крыши
  2. Устройство ломаной крыши
  3. Виды ломаных крыш
  4. Монтаж ломаной крыши

Создав крышу необычной формы можно сделать дом не только более привлекательным, но и многофункциональным. При обустройстве ломаной крыши можно задуматься над тем, чтобы под ней расположить просторную мансарду. При строительстве частного дома большую роль играет не только экстерьер строения, но и то, какие функции он будет выполнять, сможет ли расположить в себе комфортно всю семью.

Ломаная крыша отлично справляется с обеими задачами, что перед ней поставлены. Варианты и чертежи крыши можно найти в интернете, просмотрев множество вариантов можно выбрать тот, что будет использоваться при строительстве дома. Если есть желание создать что-то по-настоящему необычное и оригинальное, то можно пригласить архитектора, способного сделать индивидуальный чертеж, однако это будет стоять дороже.

Именно ломаная крыша позволяет оборудовать чердачное помещение под мансарду, удобную и свободную, пребывание в которой будет приносить лишь удовольствие. Ломаная крыша – тип крыши, что относится к сложным, так как строительство и проектирование такой конструкции заставит потрудиться даже опытного архитектора, вопреки этому финальный результат сможет приятно удивить как собственника дома, так и его гостей или соседей. Данный тип крыши является одним из самых популярных и все чаще применяется при домостроении, что подтверждает ее постоянную актуальность.

Определение ломаной крыши

Название данного типа крыши лежит в основе ее конструктивных особенностей. Эта крыша имеет оригинальную форму, сочетающую в себе скаты и ломаные линии. По факту ломаная крыша – это подтип двухскатной крыши, имеющей более сложную конструктивную форму. В большинстве случаев эта крыша используется в случае, когда под ней оборудуют мансарду. Применив другой тип крыши можно добиться менее приемлемого результата, так как пространство чердачного помещения будет гораздо меньше, а стены «обрезаны».

Однако не только из-за мансарды строят ломаную крышу. Многим она просто пришлась по душе благодаря своей сложности, оригинальности и интересному внешнему виду. С помощью такой конструкции крыши можно создать шикарный частный дом, подчеркнув его индивидуальность и чувство вкуса собственника жилья.

Основное достоинство ломаной крыши заключается в том, что мансардный этаж будет иметь просторные формы и высокие потолки. Если крыша дома двухскатная, то потолки не будет такими высокими, так как потребуется возведение высокой и сложной конструкции. Создав такую двухскатную крышу можно столкнуться с проблемой, ведь такая крыша не сможет соответствовать главному функциональному требованию – защита дома от погодных капризов в виде дождя, снега и ветра. Последний фактор больше всего будет влиять на высокоподнятую двухскатную крышу, не способную справиться с высокими ветровыми нагрузками. Ломаная крыша рассчитана на эти нагрузки, так как ее верхняя часть имеет небольшой угол наклона, а вот нижняя ее часть опущена резко, тем самым гарантирует выполнение функциональных обязанностей крыши.

Устройство ломаной крыши

Один из самых популярных вариантов на территории страны – четырехскатная ломаная крыша. Именно этот тип имеет менее сложную конструкцию, стропильные системы создаются и оборудуются гораздо проще, а в финансовом плане этот вариант гораздо дешевле, чем двухскатная крыша. Кроме того, положительным фактором станет возможность оборудование максимально просторной мансарды.

При обустройстве и возведении крыши ломаной конструкции применяют модульную методику монтажа, ведь она не потребует применение тяжелой грузоподъемной техники.

В месте, где скат имеет излом стропила и стройки обрезают под неким углом, а углы конструкции крепят с помощью фанерных косынков с толщиной в 20 мм. Такой тип конструкции больше подойдет для небольших частных домов, если же постройка большая, то придется применять иные стропильные системы.

Виды ломаных крыш

В целом по скатам выделяют 4 типа крыш в зависимости от их количества. Число скатов влияет на надежность дома, возможность оборудования чердачного этажа.

Ломаная крыша – 2 ската с изломом. Односкатная – плоскость под наклоном, закрепляется на разной высоте. Этот вид крыши самый простой и удобный в постройке.

Двухскатная ломаная крыша имеет в своей конструкции два ската, расположенных в диаметрально противоположные стороны. Этот вариант актуален и практичен, кроме этого достаточно надежен и практичен в использовании.

Ломаная крыша с тремя скатами – используется в случае, если крыша мансарды присоединяется к иной части дома. При этом одна стена должна быть вертикальной, а оставшиеся имеют скаты ломаной формы.

Четырехскатная ломаная крыша – сложна внешне, проста в обустройстве и эксплуатации. В целом же можно создать хоть и 8-ми угольную крышу, но это сложно, дорого и не каждый архитектор одобрит или сможет реализовать данный вариант, поэтому лучше применять один из классических вариантов.

Форма крыши может иметь вид параболы, в некоторых случаях форму трапеции или треугольника. Если дом имеет многоугольную или круглую форму, то применяют конические, купольные и пирамидальные крыши ломаного типа.

Монтаж ломаной крыши

Хоть ломаная крыша и считается сложной, но построить ее можно самостоятельно. На начальных этапах нужно определить габариты конструкции, оптимальный чертеж. Если сделать крышу неправильно, то она будет протекать или же плохо вентилироваться.

Этапы возведения:

  • Выбор материалов и их закупка в необходимом количестве.
  • Произведение замеров и расчетов.
  • Обработка древесины специальными растворами и антисептическими средствами.
  • Установка балок перекрытия.
  • Сбор и установка каркаса боковых стен.
  • Возведение верхних скатов.
  • Гидроизоляция, теплоизоляция, звукоизоляция и ветроизоляция.
  • Покрытие крыши кровельным материалом.
  • Монтаж оборудования для оттока воды.
  • Установка мансардных окон.

Монтаж ломаной крыши – сложный и трудоемкий процесс, если Вы к этому не готовы или не обладаете специальными строительными навыками, то лучше нанять команду профессионалов, способных сделать все под ключ в кратчайшие сроки. Утепление крыши – особенно трудный процесс, проведение которого лучше доверить людям, понимающим все нюансы и тонкости. Если же все процессы будут проводиться самостоятельно, то нужно делать это максимально внимательно и тщательно, ведь ошибка может оказаться фатальной.

особенности, стропильная система, чертежи, порядок выполнения работ, варианты проектов, фото

Рассматривая различные варианты кровли для своего дома, многие хозяева останавливаются на ломаной крыше. В данной статье предлагается информация об особенностях, плюсах и минусах конструкции, а также о различных типах ломаной кровли. Ознакомившись с предложенным материалом, вы получите представление о расчете кровельной системы, технологии монтажа и причинах экономности подобных систем.

Дом с мансардой под ломаной крышейИсточник pinterest.ru

Ломаная крыша: особенности устройства

Тенденцией современного строительства является стремление повысить функциональность дома без потери внешней привлекательности. Ломаная конструкция полностью отвечает этим потребностям: она не только преображает облик постройки, но и позволяет рационально использовать подкровельное пространство. По этой причине, несмотря на усложнение сооружения, ломаные кровли все чаще украшают загородные коттеджи.

Ломаная крыша является производной от привычной двухскатной крыши. В отличие от последней, каждый скат ломаной конструкции имеет линию изгиба, на которой происходит изменение угла наклона. Благодаря этой детали количество скатов удваивается, а фронтон (боковая вертикальная поверхность между скатами, обычно имеющая треугольную форму) становится пятиугольным. Такое изменение отражается на стропильной системе ломаной крыши. Она становиться более сложной, появляются нижние и верхние стропила, а кровля характеризуются следующими параметрами:

  • Нижние стропила. Задают более крутой угол, не меньше 60°.
Принципиальная схема ломаной крышиИсточник mirhat.ru
  • Верхние стропила. Для них выбирается угол порядка 30°.
  • Расположение скатов. Опорой скатов могут служить стены постройки или балки перекрытия, продолженные за стены.

Все эти изменения нужны для того, чтобы сделать площадь чердака максимальной. Получившееся пространство используется обычно для оборудования мансарды, отчего такая конструкция получила название мансардной крыши. Распространенный в частном домостроении дом с ломаной крышей и верандой считается наиболее удобным для проживания; крыша в таких постройках снабжается следующими дополнительными элементами:

  • Окна. Актуальны энергосберегающие окна с безопасным стеклопакетом (с внутренним ламинированным стеклом триплекс).
Окна различного типа в ломаной кровлеИсточник pinterest.es
  • Балкон или терраса. Неплохой способ увеличить уровень комфорта и полезную площадь мансарды. Решение обзавестись этой эффектной деталью потребует усложнения конструкции и дополнительных расчетов на прочность.
Дом с террасой на мансардном этажеИсточник makika. ru
  • Эркер. Оригинальное архитектурное решение, которое украшает постройку и также расширяет жилую площадь. Обычно эркер стремятся остеклить по максимуму, чтобы увеличить естественное освещение мансарды.
Дом с эркеромИсточник klub-masterov.ru
  • Кукушка. Свое название эта деталь получила из-за сходства с известными настенными часами. Кукушка имеет сопряженную с главной, отдельную стропильную систему. По форме различают одно- и двускатную конструкцию, а также вальмовую и арочную; последнюю можно встретить на домах в стиле альпийского шале.
Двускатная кукушкаИсточник memphite.com

Ломаная крыша: достоинства и недостатки

Прежде, чем сделать выбор в пользу данной кровли, стоит познакомиться с ее плюсами и минусами. К достоинствам относятся следующие качества:

  • Вы получаете дополнительное жилое помещение, что особенно ценно для небольших участков, где приходится экономить каждый метр территории.
  • Вы получаете помещение удобной формы, в котором (в отличие от двускатной кровли) легко размещается габаритная мебель. При желании дополнительные скрытые шкафы можно разместить в мертвых зонах (между скатами и стенами).
  • Мансарда обходится дешевле, чем возведение полноценного второго этажа или расширение периметра жилья.
  • Грамотно сконструированная мансарда сокращает теплопотери, что означает экономию энергоресурсов.
  • Облик частного дома с ломаной крышей выигрывает по сравнению с классической двускатной кровлей.
Ломаная крыша в классическом стилеИсточник 123rf.com

К негативным сторонам ломаной кровли относятся следующие факты:

  • Финансы. Ломаная кровля обойдется в большую сумму, чем двускатная, так как потребуется больше древесины и материалов для кровельного пирога.
  • Ограничения использования. Подобная кровля — не лучшее решение для регионов со снежными зимами. Снег на окнах, расположенных под наклоном, не дает солнечному свету проникать в мансарду. Если крыша сконструирована с ошибками, снег забивается под конек или на линии излома скатов, и накапливается внутри.
  • Важность вентиляции. Недостаток вентилирования ведет к скоплению конденсата в слое теплоизоляции и ускоренной изнашиваемости стропильной системы.

6 типов ломаных мансардных крыш

В загородном домостроении для обустройства мансарды используется несколько вариантов ломаных систем, в число которых входит:

  • Односкатная. Имеет вид наклонной плоскости, опирающейся на разновысотные стены. Чтобы реализовать такую кровлю, понадобится самая простая стропильная система, хотя на жилых постройках ее увидишь не часто. Внешне такой дом выглядит нестандартно, в большей (высокой) стене мансардного этажа нередко обустраивается панорамное окно.
Дом с гаражом и мансардой под односкатной кровлейИсточник yellowhome.ru
  • Двускатная. Классика частного строительства, характерная для построек прямоугольной формы. Имеет множество решений при вертикальных фронтонах и разном расположении конька. Конек может размещаться над серединой здания (симметричная конструкция) или смещен относительно центра (тогда крыша имеет асимметричный вид). Из-за наклона скатов пространство под крышей используется нерационально: невозможно устроить высокие потолки, а значительная часть площади теряется в мертвых зонах. Поднять потолок можно, только увеличив угол скатов и высоту конька; но такое решение небезопасно в регионах с сильными ветрами.
Мансарда под двускатной крышейИсточник mydomplus.ru
  • Разновидность двускатной мансардной крыши — полуторный этаж. Стены поднимаются до заданного уровня, на них устанавливается кровельная конструкция с двумя скатами. Постройка получила название «в полтора этажа».
  • Ломаная. Каждый скат состоит из двух частей с изменением уклона. Проекты домов с ломаной крышей позволяют ощутимо расширить полезную площадь (пространство мансарды меньше площади первого этажа примерно на 15%).
Проект дома с ломаной мансардной крышейИсточник houzz.com
  • Трёхскатная. Несимметричная конструкция, которую можно встретить на пристраиваемых зданиях. Место фронтона занимает третий ломаный скат.
  • Четырёхскатная (вальмовая). Место фронтонов занимают ломаные скаты. Технически это наиболее сложная конструкция, которая нуждается в точном расчете. Преимуществом считается устойчивость к ветровой и снеговой нагрузке, внешняя привлекательность и минимальная нагрузка на фундамент. Недостатки: уменьшенная полезная площадь (нередко выпрямиться во весь рост удается только в центре мансарды), увеличенные расходы на организацию кровельного пирога.

Мансарда под ломаной крышей: выгодно или нет

На первый взгляд, устройство мансардного этажа под ломаной кровлей — выгодное предприятие, поскольку можно сэкономить на возведении стен и одновременно получить дополнительную площадь. Это утверждение является верным наполовину; сэкономленные средства будут потрачены на другие составляющие, в число которых входит:

  • Стропильная система. Чтобы построить ломаную крышу из досок и других пиломатериалов, необходимо оценить стоимость сооружения. На итоговую смету будет влиять тип выбранной вами конструкции и местные расценки на пиломатериалы. Лучшим выбором станут пиломатериалы из хвойных пород деревьев с влажностью 18–22%.
  • Составляющие кровельного пирога. Если вы планируете жилую мансарду, на утеплении, гидро- и пароизоляции сэкономить не получится. Для поддержания в помещении надлежащей температуры потребуется приличный утепляющий слой (нормы СНиП для европейской части России предусматривают слой минваты от 20 см).

О доме с мансардой и балконом в следующем видео:

  • Окна. Используются два типа оконных пакетов — вертикальные и в плоскости кровли. Окна, расположенные под наклоном, обходятся дороже, чем окна в доме в полтора-два раза; они снабжаются усиленной рамой поворотного типа и стеклом, способным выдержать снежный покров. Их установка также обойдется дороже, поскольку необходимо обеспечить герметичность проемов и подумать об снегозадержателях над каждым окном. Для слуховых окон потребуется отдельная стропильная система, усложняющая рельеф крыши и делающая дороже монтаж.
  • Выбор кровельного покрытия. Популярные материалы на металлической основе (металлочерепица или профлист) — не самый лучший выбор для обустройства подобной конструкции. Кровля, покрытая металлом, характеризуется высокой теплопроводностью и сильным эффектом барабана в дождливую погоду. Эти особенности заставят вас использовать дополнительную тепло- и звукоизоляцию, что, вполне ожидаемо, приведет к дополнительным тратам.
Мансардные окна предназначаются для вентиляции или выхода наружуИсточник eadone.org

Может показаться, что строительство ломаной мансардной крыши — не настолько дешевый вариант, как виделось вначале. Однако реальная экономия все же существует и выглядит следующим образом:

  • Экономия на фундаменте. Так как мансардный этаж легче полноценного, фундамент закладывается менее мощный, чем для двухэтажного дома. Поскольку затраты на фундамент могут составлять до 25-30% стоимости строительства, то и выигрыш будет ощутимым.
  • Экономия на кровельном материале. Покупая более дорогое кровельное покрытие, вы сможете сэкономить на начинке кровельного пирога; правда, для этого придется просчитать не один вариант.
  • Отложенное строительство. Нередко для стропильной системы приобретают пиломатериалы высокой влажности. Если крышу собрать сразу, влага начнет впитываться в теплоизолирующий слой, что не опасно для грамотно собранного пирога, но принесет проблемы кровле, выполненной с нарушениями. Отложенный ввод в эксплуатацию позволит древесине как следует просохнуть, что снизит количество проблем в будущем.

О мансардных окнах в следующем видео:


Расчет угла наклона крыши для чердачной и мансардной кровли

Нюансы расчета мансардной кровли

Расчет крыши решает несколько задач:

  • Расчет стропильной системы при строительстве. Особенно важен при наличии дополнительных деталей — окон, балкона, выхода на крышу, террасы. Такие детали увеличивают нагрузку на стропила, и конструкция нуждается в корректировке.
  • Расчет стропильной системы при реконструкции. Переделка нежилого чердака в мансарду ограничивается размерами существующей постройки. Для всех несущих элементов потребуется грамотный расчет их сечения.
  • Расчет стройматериалов. Чтобы возведение кровли не тормозилось из-за внезапной нехватки бруса, металлочерепицы или саморезов, предварительно вычисляют нужное количество материалов.
Схема-расчет ломаной кровлиИсточник stroicod.ru

Порядок расчета ломаной кровли выглядит следующим образом:

  • Рассчитывается площадь будущей кровли. Измеряются линейные размеры каждого ската; определяется площадь (перемножением длины и ширины). Итоговое число является суммой площадей всех скатов.
  • Рассчитывается необходимое количество кровельного материала.
  • Рассчитывается несущая способность. Для этого определяется средняя снеговая и ветровая нагрузка, которую может получить конструкция в течение сезона.

В интернете предлагается онлайн калькулятор расчета стропильной системы ломаной крыши. Как правило, он позволяет рассчитать углы наклона скатов, параметры обрешетки, допустимую нагрузку и нужное количество кровельного материала. Результат основывается на следующих параметрах:

  • Ширина заложения (проекция наклонного ската на основание) каждого элемента.
  • Высота подъема (расстояние от верхней точки ската до основания крыши) каждого ската.
  • Длина основания и свесов.
  • Кровельный материал (учитывается вес).

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость мансардной кровли, воспользуйтесь следующим калькулятором:

О расчете вальмовой крыши с эркером в следующем видео:

Онлайн калькулятор позволяет получить приблизительные значения и становится практически бесполезным, если кровля имеет более сложную геометрию и дополнительные детали (люки, окна). Самостоятельно сделать правильный расчет конструкции и не избежать ошибок практически невозможно, несмотря на многочисленные заверения в обратном, рассыпанные по строительным сайтам.


Строительство мансардной крыши: отличия стропильных систем, этапы монтажа, фото

Создать точный чертеж с подробным описанием всех узлов и соединений способен только человек с инженерным образованием и навыками работы, но не у каждого есть знакомый, которому можно доверить такое ответственное задание. Наиболее практичным решением представляется обращение в профильную строительную организацию, предлагающую немало дополнительных преимуществ:

  • Специалисты компании рассчитают крышу любой сложности и проведут монтаж под ключ.
  • Заказчику предоставляется подробная техническая информация о достоинствах и недостатках различных типов кровельных покрытий.
  • При расчетах будут учтены не только основные (как в онлайн калькуляторе), но и дополнительные параметры: вес гидроизоляции и утеплителя, наличие окон, вес оборудования, которое предполагается устанавливать на крыше.
Монтаж ломаной кровли под ключ — гарантия качестваИсточник houzz.com
  • Вас проинформируют о ценах на материалы и предполагаемом расходе. Ситуация, когда материала не хватает или, наоборот, остается значительный излишек, исключается.
  • После согласования деталей заключается договор и составляется смета, оптимизируются условия доставки и оплаты.
  • Компания предоставляет гарантию на произведенные работы.

Установка мансардных окон: особенности и этапы монтажа, фото и видео

Заключение

Ломаные крыши имеют впечатляющие габариты и сложное внутреннее строение, однако выгодно отличаются от других крыш тем, что монтаж происходит по модульной схеме. Большая часть составляющих стропильной системы собирается на земле и поднимается наверх в том порядке, в каком они будут расположены. Тяжёлая строительная техника для такой работы не нужна. Достоинства ломаной мансардной крыши лежат на поверхности — ваш дом получает не только крышу, но и дополнительную жилую площадь. Грамотно обустроенная, она будет пригодна для круглогодичной эксплуатации.

Ломаная мансардная крыша своими руками.

    Ломаная крыша — это по сути своей разновидность двухскатной крыши. Чаще всего люди выбирают такую конструкцию, когда хотят получить больший объём жилого пространства на мансардном этаже. А кому-то просто такая форма визуально нравится больше, чем обычная двухскатная.

    В данной статье будет описана последовательность возведения ломаной крыши при опирании стропил на балки перекрытия. Далее я часто буду ссылаться на ранее опубликованные статьи «Двухскатная крыша дома своими руками» и «Стропильная система. Расчёт стропил и балок перекрытия». Поэтому рекомендую предварительно ознакомиться с их содержанием, если Вы этого ещё не сделали.

    Итак, начинаем мы с того, что берём листок бумаги (лучше в клеточку) и рисуем на нём стопу нашего дома с обязательным соблюдением масштаба. Кто умеет рисовать на компьютере — замечательно. Теперь, исходя из наших личных предпочтений рисуем (также в масштабе) будущую крышу. На этом этапе нужно определиться с высотой конструкции, с углами наклона скатов и с расположением и величиной оконных проёмов.

    В качестве приблизительных рекомендаций могу дать Вам схемку с пропорциями, которые обычно я использую в своей практике. На рисунке высота расположения излома 3,1 метра позволяет в конечном счёте получить чистовую высоту потолков на мансардном этаже (с отделкой гипсокартоном на каркас) не менее 2,5 метров. Углы наклона боковых скатов и верхних получаются приблизительно около 60° и 30° соответственно. Кстати угол наклона в 60° позволяет при расчете стропил боковых скатов не учитывать снеговую нагрузку. Все эти размеры не являются обязательными и Вы можете их корректировать по своему усмотрению.

    Теперь нам необходимо выбрать сечения элементов стропильной системы и рассчитать их на прочность. Используем для этого программу, о которой мы говорили в  статье «Стропильная система. Расчет стропил и балок перекрытия». Стропила боковых скатов рассчитываем во вкладке «Строп. 1″  Выбрав подходящее сечение, нужно также выписать со схемки значение вертикальной силы реакции (красная стрелочка вверх) в верхней точке стропила. Пусть это будет «Q1, кг».

    Стропила верхних скатов расчитываем во вкладке «Арка». На схемке указав в первую очередь значение L, подставляем значение h0 равное h. Выбрав сечение стропил, также со схемки выписываем значение вертикальной силы реакции но уже в нижней точке стропила. Она будет обозначена «Q, кг».

    Сложив значения Q1 и Q, мы получим сосредоточенную нагрузку N, которая передаётся через стойки на балки перекрытия. Её мы используем при выборе сечения стоек и балок перекрытия.

    Определившись со всеми размерами, приступаем к непосредственному возведению ломаной крыши. В качестве примера, снова возьмём коробку дома размерами 8х8 метров:


Шаг 1:

    Устанавливаем мауэрлат и балки перекрытия. Подробности этого процесса уже описаны в статье «Двухскатная крыша дома своими руками», поэтому повторяться я уж не буду. Сечение балок перекрытия по расчёту принято 100х200 мм.


Шаг 2:

    Выставляем по двум линиям стойки (строго вертикально), сначала крайние из бруса 100х150 мм, затем натянув шнурки — промежуточные, сечением 50х150. Расстояние между ними не более 3 метров. Все стойки закрепляем временными распорками. Чтобы не загромождать рисунок, я показал распорки только на одной стойке. Высоту стоек берём на 10 см больше желаемой высоты чистовых потолков в комнатах.

    Теперь хочу озвучить одно важное замечание. Часто случается, особенно когда делается новая крыша на старом доме, что разложив балки перекрытия при взгляде на них сверху, мы не получим строгого прямоугольника. Дом может быть немного заужен в каком-либо направлении. Это не страшно, но чтобы облегчить работу, нужно поставить стойки так, чтобы из них прямоугольник обязательно получился. Это позволит нам все стропила верхних скатов сделать по одному шаблону. В противном случае стропила придётся ставить по шнурке и подрезать их по месту, а это отнимает много сил и времени.


  Шаг 3:

    Кладём на стойки сверху прогоны из доски 50х150 мм и устанавливаем  оставшиеся недостающие стойки также сечением 50х150 мм. Никаких распорок ставить больше не нужно. Полученные конструкции будут играть роль каркаса будущих боковых стен мансардного помещения.

.


Шаг 4:

    На прогоны устанавливаем и крепим, например, с помощью кровельных уголков, затяжки (ригеля). Сечение их для данного примера (длина затяжек — 5,5 метров), я рассчитывал по нашей программе во вкладке «Балка» в табличке «Распределённая нагрузка». При этом «Нагр.(норм.)» и «Нагр.(расч.)» были приняты равными 150 кг/м². Эксплуатационной нагрузки на них нет.

    Расчёт показал, что при ширине сечения затяжек в 50 мм, высота сечения должна быть не менее 210 мм. Но я взял всё же доски сечением 50х200 мм. Недопустимый прогиб мы устраним с помощью установки подвесок (см. далее). Конечно это даст дополнительную нагрузку на стропила верхних скатов и поэтому полученные при расчёте размеры сечения стропил верхних скатов мы увеличим с 50х150 мм до 50х200 мм.

    При установке затяжек (ригелей), под каждую из них примерно по середине пролёта ставим временную подпорку. При этом можно  уменьшить образовавшееся провисание. Достаточно использовать дюймовку 25х150 (ни рисунке показана только одна такая подпорка). Нужны они для того, чтобы при установке стропил верхних скатов, спокойно ходить по затяжкам, не боясь, что они сломаются, ну и как я уже сказал, чтобы уменьшить провисание.

    Установив все затяжки скрепляем их сверху доской (25х150 мм). Конструкция станет более жёсткой. Не ставьте эту доску строго посередине. Отступите от оси в любую сторону примерно 20 см. Зачем, будет понятно далее.


Шаг 5:

    Устанавливаем боковые стропила (левый рисунок). Делается это так же, как было описано в статье о двухскатной крыше. Также готовим шаблон, делаем верхний запил, размечаем по месту нижний запил и крепим стропило.

    Устанавливаем заглушки для утеплителя (правый рисунок). Кстати когда писал о двухскатной крыше, совсем про них забыл.


Шаг 6:

    Начинаем установку стропил верхних скатов.

    Для начала делаем шаблон стропил. Для этого возьмите подходящий обрезок доски 25х150 и временно закрепите его строго вертикально на крайнем ригеле согласно рисунку. Один из верхних углов этой доски (например, как у меня правый) должен совпадать с геометрическим центром крыши, т.е. правая грань доски совпадает с осью крыши (на рисунке пунктирная линия). Теперь берём подходящую доску (тоже дюймовку, чтобы была полегче), прикладываем её и карандашом отчёркиваем нижний и верхний запилы.

   Делаем по шаблону два стропила и устанавливаем их. Работать нужно втроём. Коньковый брус здесь мы не используем. Установив первую пару стропил, закрепляем её подкосом, чтобы не упала.

.

.

    Далее ставим все остальные стропила.  На крышу как у нас (длина 8 метров) будет достаточно установить четыре подкоса, по два в разных направлениях. Остальные пары стропил пока нет обрешётки временно скрепляем дюймовой доской (см. рисунок).


  Шаг 7:

    Согласно рисунку нашиваем подвески (доска 25х150). Они предотвратят провисание затяжек (ригелей), когда мы уберём временные подпорки. Теперь мы видим, почему доску скрепляющую все затяжки мы не поставили строго по середине. В противном случае она бы сейчас мешалась.


  Шаг 8:

    Устанавливаем каркас фронтона и обшиваем его.

    После этого делаем карнизы, обрешётку, фронтонные свесы и фронтонные отливы. Как всё это делать читайте в статье о двухскатной крыше. Расписывать всё по новой я опять же не буду.

  На этом наша крыша готова. Далее приходит очередь кровельных работ. Но это, как говорится, уже другая история…

    Надеюсь данная статья для кого-то окажется полезной.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Г-образная крыша дома с равными фронтонами.

  • Шатровая крыша дома своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Красивая и современная отделка мансарды с ломаной крышей + фото примеров работ


Каждый хозяин мечтает о том, чтобы его жилье отличалось оригинальностью.

Последнее время это желание пытаются воплотить при помощи мансард. Так называют жилое помещение, оборудованное на верхнем этаже дома.

Что это дает? Главное – дополнительные квадратные метры.

А еще возможность оборудовать современный, стильный, романтический уголок, который особенно порадует вас, если будет сделан собственными руками.

Действительно, соорудить комнату на чердаке может любой, кто более или менее обладает строительными навыками. Мы же этой статьей постараемся вам помочь.

Подробнее о постройке мансардной крыши вы можете прочитать здесь.

Какой должна быть мансарда

Чтобы получилась идеальная мансарда, ее проект лучше подготовить еще на стадии строительства дома. Планирование жилого помещения влияет на постановку несущих элементов крыши. Когда приходится обустраивать комнату в уже построенных частных домах, возникают трудности с прокладкой теплоизоляции, расположением лестницы, заказом дверей и окон. Для деревянных элементов требуется защитная обработка.

Чаще всего мансарды планируют под крышами:

  • ломаными двускатными;
  • двускатными.

Двускатная крыша часто встречается на фото частных домов, возведенных в традиционном стиле. Такая кровля представляет собой два пересекающихся прямоугольника. У нее несложная конструкция, вместе с тем проект смотрится аккуратно и мило.

Важно! Оптимальный вариант для мансарды – двускатная ломаная крыша с наклонными стропилами, такая конструкция оставляет максимум полезного пространства.

Для изготовления стропил используют хвойные породы деревьев. Материал тщательно ошкуривают и просушивают. Влажность не должна превышать 18%. В противном случае стропила со временем могут деформироваться, что приведет к перекосу всей постройки.

Мансардные окна

Для оборудования естественного освещения в мансардном помещении необходимо устанавливать окна.

Их можно располагать в самой кровле, на фронтонах или оборудовать в специальных скворечниках. Количество, форма и место расположения окон зависит от конструкции крыши и от предпочтения.

Материал изготовления профиля для окон может быть различным: дерево, ПВХ, алюминий.

Профиль окон выбирается исходя из предпочтений, но стоит иметь ввиду, что для бань окна с деревянным профилем лучше не применять.

В остальных случаях подходят окна с любым профилем.

Мансардные окна различаются по типу конструкции:

  • Классические. Окна стандартной прямоугольной или квадратной формы, имеющих раму и подвижную или глухую створку;
  • Балконные. Представляют собой двойную форму окна, при которой нижняя глухая часть — парапет балкона, верхняя — открывается наружу;
  • Карнизные. Устанавливаются при наличии высокого пристенка. Дополнительный вертикальный элемент устанавливается под открывающейся створкой;
  • Наклонные. Двойная конструкция с одной глухой створкой (нижней), другой — подвижной;
  • Надставные. Могут быть полукруглой формы, треугольной. Встраиваются в крышу, несут также декоративную функцию;
  • Туннель для света. Выход света проходит через светоотражающий тоннель, который расположен в чердачной части над мансардой.

Кроме формы окон, их можно классифицировать по типу открывания:

  • С центральной осью для поворота;
  • С боковым типом открывания в виде люка;
  • С нижнем расположением оси поворота при которой открывание происходит наружу;
  • С приподнятым расположением оси.

Учитывая то, что мансардные окна могут иметь труднодоступное расположение, производители изобрели электронное регулирование: окна можно открывать и закрывать при помощи дистанционного управления пультом.

Мансардное окно с балконом

Виды крыш домов под обустройство мансарды

В зависимости от вида кровли частных домов площадь мансарды будет меняться. Также ее конструкция скажется на общей стоимости строительства. Далее перечислены наиболее распространенные виды крыш, их преимущества и недостатки.

Односкатные

Односкатные крыши – доступны по цене и просты в установке. При этом кровельное полотно опирается на несущие стены, отличающиеся по высоте.

Односкатные крыши редко применяют в жилищном строительстве. Чаще такие виды применяют при обустройстве гаражей и подсобных помещений, а не частных домов. Пространство под ними крайне неудобно использовать для оформления мансарды.

Двускатные

Двускатные крыши очень распространены, такой проект можно назвать классическим. Такая кровля состоит из двух частей, которые в месте пересечения соединяются коньком из металла. При этом размер полотен и угол, под которым они зафиксированы, может отличаться.

Двускатные крыши считаются самыми функциональными. Пространство под ними удобно использовать для обустройства мансарды.

Вальмовые

Вальмовые крыши представляют собой усложненную конструкцию двускатных. Вместо внешних стенок, называемых фронтонами, у них обустроены треугольные скаты (вальмы). Как показывают проекты, часто на них располагают окна.

Вальмовые крыши очень интересно смотрятся на фото. Ввиду сложной конструкции их проектирование и возведение стоит доверить специалистам. Эти виды кровли лучше противостоят сильным ветрам и осадкам. В частных домах и коттеджах чаще всего обустраивают именно вальмовые крыши. Под ними остается достаточно много пространства для мансарды.

Внимание! Еще один вариант крыши с вальмами – шатровая. Она проектируется из треугольных скатов, которых может быть 4 или больше. Они держатся металлическими коньками, на самом верху в центре сходятся.

Ломаная

Ломаная крыша – по сути, та же двускатная, но полотна кровли имеют излом. На фото можно увидеть проекты с окнами на фронтонах.

Преимущества ломаной крыши в том, что обтекаемая форма делает ее устойчивой к порывам ветра. Также под ней остается достаточно пространства для обустройства жилой комнаты.

Комбинированные

Конструкция комбинированных крыш может включать в себя элементы сразу нескольких разновидностей. Это наиболее затратный тип кровли, который требует тщательного проектирования и использования качественных материалов. В противном случае многочисленные стыки становятся причиной протечек. За счет сложной формы крыша не так устойчива к сильному ветру.

Комбинированные кровли подходят для устройства балконов и мансард. Они выглядят на фото очень оригинально, но требуют немалых затрат на проект и строительство.

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:

  1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
  2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
  3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.

Проще всего в наше время выполнить расчет мансардной крыши онлайн. Для этого в интернете существуют специальные сервисы.

Какие существуют виды мансарды

Тип мансарды определяется проектом и пожеланиями жильцов. Представлены следующие основные виды: одноуровневые и двухуровневые.

Одноуровневые

На крыше легче обустроить именно одноуровневую мансарду. Она не требует длительных расчетов. Далее перечислены виды таких мансард, всего их три.

  1. Мансарда под двускатной кровлей. За счет расположения полотен крыши ничто не препятствует схождению осадков. Поэтому данный вариант мансардной крыши наиболее прост и практичен.
  2. Мансарда под ломаной крышей. Такую комнату обустроить немного сложнее, но она получается с ровными стенами и полноценным потолком. На фото такой дом выглядит оригинально.
  3. Мансарда с выносными консолями. Самый трудоемкий в исполнении вариант мансардной крыши. Однако при такой разновидности кровли на чердаке получается большая комната. Навес, который получается из-за смещения крыши, нередко используют для сооружения веранды или гаража.

Двухуровневые

Двухуровневая мансарда содержит две комнаты, расположенные, как видно из названия, на разных уровнях. Иногда выделяется как отдельный проект. Отличается присутствием опор смешанного типа.

Основные достоинства и недостатки

У любой строительной конструкции есть характерные положительные и отрицательные свойства. Знание этих особенностей поможет при выборе кровельной системы.

Достоинства

  • Сроки изготовления и монтажа. Двускатная система давно изучена, составлены подробные пошаговые инструкции по ее проектированию и строительству. Поэтому работы можно провести своими руками, за короткий промежуток времени.
  • Высокий уровень защиты внутренних помещений от снега и дождя. Все элементы кровли располагаются под определенным углом. Это делает невозможным образование на поверхности крыши снежных шапок и маленьких водяных луж.
  • Высокий уровень защиты стыков между стеной и кровлей от ветра. Концы двускатной кровли нависают над стенами, тем самым защищая стыки от продувания ветром.
  • Увеличение общего жилого пространства. Мансардные помещения подходят для создания дополнительных спален, гардеробов или игровых комнат для детей.


Наглядный пример полноценного жилого помещения в мансардной крыше

  • Стоимость. Материалы для возведения двухскатной крыши можно найти в любом строительном магазине по приемлемым ценам.
  • Эстетическая красота. Двускатная мансардная крыша выглядит привлекательно. Она украсит любое жилое строение.

Недостатки

  • В некоторых случаях для строительства может потребоваться значительное количество материалов.
  • Если необходимо переоборудовать чердачное помещение в жилое, то потребуются дополнительные строительные материалы для усиления существующей конструкции.

Преимущества устройства мансарды

Мансардная крыша имеет ряд преимуществ.

  1. Дополнительная жилая площадь. На мансарде можно сделать комнату отдыха, спальню или рабочий кабинет.
  2. Теплоизоляция. Если в доме обустроена жилая мансарда, заметно снижаются потери тепла через потолок.
  3. Позволяют уменьшить общую площадь участка земли для постройки.
  4. Можно увеличить жилую площадь уже построенного дома.
  5. Обустраивается в короткий срок.
  6. Позволяет с минимальными вложениями получить еще одну полноценную комнату.

Важно! Чтобы максимально задействовать пространство, следует подобрать малогабаритную мебель.

Какие особенности следует учитывать при выборе материалов и мебели

Мансардная крыша имеет и определенные недостатки. Далее приведены рекомендации, которые следует учитывать, выбирая стройматериал и мебель для верхней комнаты.

  1. Подобрать качественную паро- и гидроизоляцию. Учитывая расположение материалов, они должны быть легкими, чтобы не утяжелять конструкцию. Хорошие материалы позволят поддерживать в помещении комфортную влажность воздуха.
  2. Обеспечить достаточную теплоизоляцию. Это очень важно для комнаты на чердаке, чтобы предотвратить потери тепла.
  3. Если конструктивные элементы выполнены из дерева, их обрабатывают антисептиком.
  4. Для внутренней отделки помещения следует использовать легкие по весу материалы (например, гипсокартон).
  5. Нужно подбирать мебель с учетом скошенного потолка.

Требования, предъявляемые к мансардным крышам

Мансардные крыши конструктивно сложнее обычных крыш с чердаком, поэтому к ним предъявляются иные требования:

  • Необходимо обеспечить полную гидроизоляцию по всему периметру мансарды;
  • Важно позаботиться о звукоизоляции, особенно, если внешнее покрытие металлическое;
  • При проекте стропильной конструкции необходимо тщательно рассчитать нагрузку кровли с учетом природных нагрузок;
  • Обеспечить водоотводы;
  • Позаботиться об естественном освещении;
  • Свес стропильных ног не должен быть меньше полуметра;
  • Особое внимание обратить утеплению.

Перегруз конструкции может привести к деформации кровли, в худшем случае — к обрушению. Поэтому при проектировании кровли следует учесть все факторы.

Дом с ломаной крышей / Современные идеи дизайна и строительства • 333+ Фото • [АртФасад]

Крыша дома является одним из основных конструктивных и общих конструктивных элементов. Благодаря современным материалам и технологиям стали возможны самые странные формы обычной ломаной крыши. Наши примеры наверняка дадут вам новые идеи для скатной крыши для вашего дома.

Оригинальная идея дизайна наклонной крыши – эффектный элемент современного шале

Архитектурное бюро Alexis Dornier представило оригинальный и стильный загородный дом в стиле шале, улучшив его за счет нетипичной формы крыши.Он выполнен в виде волн, создающих динамические перепады высоты потолка в доме. За счет этого интерьер получился довольно необычным и стильным без ущерба для комфорта и практичности. Эксклюзивный дизайн ломаной крыши сказался на удобстве, функциональности и эффектности дома. Как именно – рассмотрим далее.

Дизайн / функциональность наклонной крыши

Нетипичная ломаная форма кровли над зоной гостиной обеспечивает качественную защиту от палящих солнечных лучей и сохраняет приватность жилого помещения.Крыша ограничивает обзор снаружи, что весьма актуально для данного случая, так как дом имеет панорамное остекление, которое можно просматривать с соседних участков. А за счет большой площади остекления комнаты в доме получают много дневного света для комфортной обстановки, даже несмотря на то, что сверху и сверху окон выступает массивный карниз.

Защита от солнца здесь тоже весьма актуальна, так как дом находится в Индонезии, а летом здесь особенно жарко.Ломаная, изогнутая крыша позволяет поддерживать приятный микроклимат в особняке в течение всего дня при минимальном использовании климатической техники.

Дизайн наклонной крыши разработан таким образом, чтобы в сезон дождей вся вода с поверхности стекала в сторону зелени, а не на террасу или зону отдыха, примыкающую к бассейну. И для этого не пришлось устанавливать ливневую канализацию.

Современный дом со скатной крышей / уникальный дизайн

От внешнего вида и формы кровли во многом зависит конструкция здания в целом.Красивые изогнутые линии крыши придают объекту эксклюзивность и эффектность. Выглядит дорого, презентабельно и необычно. За счет больших перепадов высот в линиях крыши экстерьер дома становится динамичным и ярко вписывается в окружающий природный ландшафт. Форма крыши здания напоминает волны океана.

Благодаря особой форме крыши удалось добавить оригинальности и интерьеру. Пространство также динамично и уникально по форме.Изогнутый двускатный потолок в гостиной со вторым светом стал одним из главных элементов интерьера этой комнаты.

Чтобы дом гармонично вписался в природное окружение, крыша выполнена в натуральных коричневых тонах, с использованием экологически чистых материалов – дерева и черепицы. В самом доме также сделан акцент на экологичность – используются безопасные, нетоксичные материалы, а цветовая палитра полностью соответствует природной среде.

Таким образом, дизайн ломаной крыши в загородном доме стал одним из главных элементов оригинальности жилья в стиле шале.Дизайн достаточно сложный и используется в основном для элитной недвижимости. Поэтому даже при простоте и небольших размерах дома – как этот, площадью 100 квадратных метров – он будет соответствовать уровню дорогого элитного особняка.

Оригинальная конструкция с наклонной крышей / Дом с водяной мельницей

С модой на простоту и прямолинейность в моду вошла архитектура с изогнутыми, нестандартными конструкциями вроде покатой крыши частного дома от архитектурного бюро Desai Chia Architecture.

Выполненный в стиле минимализма, он сам по себе является главным эстетическим элементом здания.

Современные дома со скатной крышей / Задачи ломаной крыши частного дома

Наряду с необычной эстетикой крыша особенно функциональна. Среди задач ломаной крыши — сбор дождевой воды и ее отвод для полива газона.

Кроме того, улучшает эргономику придомовой территории. Поднимаясь к заднему двору, крыша продолжает служить навесом над зоной отдыха.Он поднимается навстречу живописным пейзажам, открывая на них перспективный вид.

Односкатная крыша частного дома для зонирования внутреннего пространства

Частично необычная форма крыши стала элементом организации интерьера. За счет перепадов высот, наклонных конструкций получилось визуально разделить пространство на функциональные зоны.

В гостиной, примыкающей к придомовой территории, к террасе потолок, за счет ломаной формы крыши, уходит вверх, создавая ощущение простора, открытости и свежести.

Чтобы подчеркнуть необыкновенную волнистую форму сводчатого потолка, он был отделан натуральным светлым деревом. Кое-где его заменяет обычная оштукатуренная ровная поверхность, благодаря чему деревянная конструкция становится еще более выразительной. Лучи помогают добавить ему простоты и красочности.

Гармония ломаной крыши частного дома с ландшафтом

Коттедж расположен на ровном участке среди классической частной застройки. Архитекторам было важно добиться связи между домом и его окружением и гармонии с существующей здесь архитектурой.Инструментом для этого стала сломанная крыша.

Отчасти повторяет черты классической деревенской архитектуры – двускатные крыши, покрытые черепицей. Отчасти он имеет тенденцию быть простым и, кажется, адаптируется к плоскому ландшафту.

В представленном проекте ломаная крыша частного дома стала его главным украшением, элементом интеграции в окружающую среду и функциональной конструкцией.

Дизайн дома с наклонной крышей / Дизайн 182 м² под крышей в стиле оригами

Современное строительство уделяет особое внимание повышению безопасности здания при сохранении его привлекательного внешнего вида.Дом с ломаной крышей полностью соответствует этим требованиям. Оригинальное сочетание разных, в то же время симметричных форм, позволяет улучшить не только эксплуатационные характеристики покрытия, но и его эстетичность. Ломаная конструкция позволяет создать максимально комфортное и просторное помещение. Несмотря на общую сложность конструкции, она завоевала широкую популярность.

Своеобразный проект дома с ломаной крышей представляют нам архитекторы Mas Fernandez Arquitectos.Загородный коттедж, расположенный в прибрежной зоне Чили, принадлежит к ряду необычных построек. Такой вывод можно сделать только по одному фото здания, где воплощены не совсем типовые идеи постройки фасада, крыши, обустройства придомовой территории.

Этот тип крыши получил свое название благодаря нестандартной форме, состоящей из нескольких ломаных линий. В основном такой вид покрытия используется для домов с мансардой, но в нашем случае – это исключительный вариант. Домовладельцы выбрали такую ​​крышу из-за особенности формы.Визуально это создает эффект оригами. Ведь именно так и делаются бумажные фигурки, имеющие несколько различных дополнений и уклонов.

Чилийский домик смело можно назвать домом-оригами, крыша которого, словно бумажное покрытие, сформирована симметрично. На фото ломаная крыша дома расположена на верхних скатах разного уровня. Это придает конструкции необычный вид, дополненный стеклянными перегородками. Скатная крыша создает двойной визуальный эффект.

Эстетика, привлекательность ломаной крыши превосходит любые другие виды кровли.Секторы должны быть правильно распределены, чтобы сохранить эксплуатационное назначение и красоту здания.

Задняя и входная часть дома зеркально идентичны, а каждая сторона крыши имеет асимметрию. Глядя на фронтальный фасад, видно, что небольшой подъем кровли отмечает вход в дом, а оставшиеся ломаные сектора прикрывают отдельные помещения.

Современный дом со скатной крышей / Функциональность применения изогнутых форм

Чаще всего скатные крыши частных домов используют для покрытия пристроек к основному зданию. Различные углы наклона позволяют обозначить жилое помещение по его функциональному назначению. Часть выступа крыши затеняет террасу, которая находится с лицевой стороны строения. Конструктивная особенность ломаного покрытия позволила значительно увеличить жилую площадь. Архитекторы использовали этот проект для уменьшения площади «мертвых зон», которые не только загромождают дом, но и снижают теплоизоляцию.

Простая скатная крыша превратила небольшое строение площадью 180 кв.м. в просторном коттедже. Рациональное использование каждой зоны хорошо сочетается со стропильной системой. Обычная двускатная конструкция не дает возможности полноценно построить высокие потолки, что фактически уменьшает площадь внутренних помещений. В этом варианте дома с ломаной крышей и верандой удобно оборудована жилая зона с максимально просторной площадью. Это особенно важно для регионов с сильными порывами ветра.

На линиях излома склона равномерное увеличение угла увеличивает площадь площади от пола до потолка. Этот специфический эффект достигается за счет использования ломаной структуры. Односкатная крыша представлена ​​в виде наклонной плоскости, которая крепится на стены фасада разной высоты. Глядя на фото, мы видим, что крыша выполнена треугольником. Для покрытия такой кровли можно использовать широкий спектр материалов. Характерной чертой является наличие треугольного отверстия, которое находится над входной зоной и столовой.

Сочетание светлой кровли и отделки фасада черными сип панелями прекрасно вписывается в стиль модерн.Окружающее пространство добавляет колорита и разбавляет темные стены. Нет сомнений, что этот красивый дом с ломаной крышей выглядит стильно, элегантно и имеет следующие преимущества:

  • Увеличение жилой площади;
  • Расположение центрального фасада к северной части склона холма, что позволяет наполнить помещения естественным светом;
  • Улучшение внешнего вида конструкции;
  • Улучшение теплоизоляции, снижение расхода тепла за счет особой конструкции кровли.

Бунгало с наклонной крышей / Комбинация дизайна крыши и дома

Уникальность представленного проекта в том, что, несмотря на использование односкатного типа кровли, снаружи здание кажется просторным и уютным. Натуральная отделка фасада из модульных блоков упростила работу строителям, так как процесс занимает минимум времени и не требует значительных затрат. Для внутренней обшивки потолка и стен выбрана сосна натуральной обработки.Этот выбор только дополняет естественную текстуру здания.

Дизайн дома наполнен максимальной открытостью внешнему миру. Для этого использовались натуральные материалы, светлая палитра оттенков на стенах, деревянная мебель, панорамные окна, раздвижные остекленные двери. Несмотря на плоскую кровлю, салон выглядит просторным с большой площадью. Не каждый дом с ломаной крышей может достичь такого совершенства. Только профессиональное мастерство может превратить уединенное здание в архитектурный шедевр.

Современный дом с наклонной крышей / Терраса как продолжение крыши — оригами

Еще один плюс ломаной конструкции в том, что она имеет разные углы наклона, что создает вариативность навеса над террасой. Зона отдыха, где стоит стол и деревянные диваны, закрыта бамбуком. Это продолжение общей конструкции покрытия, которое служит отличным укрытием от солнечных лучей.

Контраст оттенков для крыши и фасада

Помимо эксплуатационных характеристик кровли, архитекторы позаботились о презентабельности здания.Черный цвет фасада выбран не случайно. Ведь в общей картине укладывается пазл, в котором каждая деталь дополняет друг друга. Серебряная крыша с черными стенами и деревянными рамами окон и дверей создают дом в стиле модерн. Ландшафтный дизайн также склонен к общей идее.

Привлекает внимание крохотный уголок, где можно провести вечер с песнями под гитару. Деревянные пеньки, разложенные вокруг небольшого места для костра, напоминают о молодости. Примечательно, что в едином стиле благоустраиваются одноэтажные дома с ломаными крышами, где нет четких линий, границ и стандартных форм.Каждая деталь имеет свою оригинальность.

Архитектура скатной крыши / Элемент конструкции здания, объединяющий внутреннее и внешнее пространство

Отправной точкой в ​​дизайне этого торгово-туристического комплекса стала наклонная крыша. Особенность крыши, как конструктивного элемента, объединяет весь комплекс и перекликается с горными вершинами окрестностей.

Дом с наклонной крышей

Используя оригинальное решение, проектировщикам удалось использовать форму горы в качестве прототипа кровли всего строительного ансамбля.Комплекс включает художественную галерею и ряд розничных магазинов, которые удобно расположены под наклонным навесом.

Несколько одинаковых наклонных крыш, по замыслу дизайнеров, перекликаются с чередой горных вершин вдалеке. Остроконечные крыши, похожие на горные пики, устремляются в голубое небо. Массивный и надежный перекрытие из цельного деревянного бруса придает всей конструкции здания монументальность и долговечность.

Конструктивные особенности комплекса защищают от неблагоприятных погодных катаклизмов местности: сильного ветра и знойного солнца.Внутри комплекса можно найти желанную защиту и приятную тень. Декоративные бассейны создают приятную свежесть и дополнительную влажность в жаркие летние дни.

Архитектура современной скатной крыши

Непосредственная близость карнизов к поверхности земли создает эффект легкого парения. Широкие застекленные фронтоны открывают взору посетителей комплекс незабываемых видов на окружающие горы, покрытые богатой растительностью. Создается впечатление непосредственной близости горных пологих склонов.Кажется, что вы должны протянуть руку и коснуться вершины горы.

Современный дизайн скатной крыши

Малые крытые беседки и шатры выполнены в едином стиле с основным кровельным материалом. Темно-серые оттенки крыши и брусчатые деревянные столбы – объединяющее архитектурное решение. Расположенные в асимметричном порядке павильоны со слегка покатыми крышами придают всему туристическому комплексу некий праздничный местный колорит.

Скат крыши дома

Слегка изогнутая форма наклонной крыши также отражает особенности местного жилья, для которого характерны большая глубина карнизов, широкие фронтоны и изогнутые очертания. В сочетании с белым цветом балконов, блочных парапетов и прозрачных лестничных клеток они создают ощущение радости и восторга.

Удачное сочетание строительных материалов различной фактуры и цвета воплощает идею архитекторов: создать необычное и удобное пространство для туристов. Многоуровневость номеров и наличие лоджий и открытых террас и балконов позволяют любоваться живописным горным массивом.

Единство внешнего дизайна, обустройства двора и интерьера помещений обеспечивается схожими строительными материалами и объединяющей цветовой палитрой.Массивность деревянных столбов, белизна блоков и блеск стекла – единая характеристика всего туристско-торгового ансамбля.

Потолочные стены и проходы из легких облицовочных блоков придают всем помещениям, расположенным под наклонной крышей, необыкновенную легкость, несмотря на кажущуюся тяжеловесность деревянных перекрытий кровли. Этот эффект усиливает выигрышная подсветка, установленная под деревянной аркой крыши.

Проекты домов со скатной крышей

Зонирование помещений достигается не только за счет блочных стен и перегородок, но и за счет различных оттенков серого цветового решения пола.Необычные серые каменные шары, расположенные в хаотичном порядке, дополняют интерьер. Рядом с ними массивные деревянные решетки изящны и утонченны.

Нестандартным элементом декора являются изысканные персонажи, свисающие с балок наклонной крыши.

Внимание! Если у вас есть желание украсить интерьер своего дома или офиса модными нынче иероглифами, не поленитесь найти перевод и в точности повторить изображение. В противном случае вы можете попасть в забавную или неприятную ситуацию, так как один неверный штрих может изменить смысл написанного.

Современные дома со скатной крышей

Внешняя и внутренняя лестницы ведут к открытому пространству в конструкции крыши. Это позволяет беспрепятственно наслаждаться буйством красок нетронутой природы. Разница уровней позволяет максимально использовать внутреннее пространство под наклонной крышей.

Современный дом со скатной крышей

Односкатная крыша безусловно имеет ряд преимуществ: надежная защита от атмосферных осадков, прочность, долговечность и вариативность.Чтобы в полной мере воспользоваться этими превосходными качествами, его проектирование и строительство следует доверить опытным профессионалам.

Планы современных домов с плоской крышей — Pinoy House Designs

| Один комментарий

Современная архитектура в жилых домах

Архитектура сильно изменилась за эти годы. От стиля, планов, дизайнерских соображений, планировки, материалов и конструкции.В свете современного прогресса и развития дизайна жилые дома, безусловно, не являются исключением. В самом деле, тысячи различных планов, доступных повсюду, особенно в Интернете, предлагаются для выбора. Хотя при принятии решения о том, какой дом построить, требуется многое учитывать, не менее важно подумать о функциональном плане дома. По этой причине лучше всего рассматривать правильный выбор, финансовую основу и цель вместе. Линия крыши очерчивает внешний вид строения больше, чем любая другая деталь.В этом случае, почему бы не рассмотреть современные планы домов с плоской крышей как ваши предпочтения для дома мечты?

Важно понимать, что помимо внешней привлекательности основная функция кровли – защита имущества от различных стихийных бедствий и долгие годы должна сохраняться в целости и сохранности. Традиционные дома обычно проектируются с высокими скатными крышами. Принимая во внимание, что современные дома сегодня монополизированы либо плоскими, либо угловыми, либо крышами с низким уклоном, вальмовыми или двускатными.Примечательно, что современная архитектура представляет различные конструкции сложных и сочетаний стилей крыш. Конечно, основное обоснование заключается в том, чтобы придать структуре дополнительную ценность и привлекательность. Говорят, чем больше комбинаций, тем прекраснее и очаровательнее будет дом, так как внешний вид дома способствует красоте. Учитывая эти моменты, как тип крыши повлияет на ваш образ жизни в первую очередь?

Знакомство с особенностями плоской крыши

Плоские и низкие скатные крыши эффектно смотрятся на самых разных архитектурных моделях, особенно на современных проектах домов.На самом деле, многие жилые дома имеют секции плоской крыши на крыльце, балконе, в гараже и пристройке, которые кажутся такими привлекательными. Обычно их рекомендуют для дополнительных или необходимых расширений дома в качестве планов на будущее во время первоначального строительства. На самом деле, он будет выглядеть лучше, и его проще всего использовать в качестве расширения существующего. Дом с несмешанными скатами крыши не кажется хорошей рекомендацией, так как он будет выглядеть странно и неуклюже. При этом, если учитывать ограничения по стоимости, плоские крыши более экономичны и удобны.

В современных конструкциях часто используются плоские и наклонные кровельные системы. В частности, плоская крыша считается самой спорной из всех типов из-за ее особых потребностей и проблем. Они обладают своими преимуществами, хотя и не считаются самыми стильными. При выборе плоской крыши убедитесь, что вы знакомы и понимаете ее сильные и слабые стороны. Обратите внимание на его ограничения и заминки, чтобы получить максимальную отдачу от плоской крыши.Планы современных домов с плоской крышей, представленные в этой статье, продемонстрируют свое преимущество перед другими моделями.

Сильные стороны современных планов домов с плоской крышей

Будет хорошей идеей рассмотреть современные планы домов с плоской крышей по разным положительным причинам. Они сосредотачиваются на важности плоской крыши, которая является их торговой темой. Получите вместе с преимуществами конструкции плоской крыши.

  1. Главным преимуществом является простота процесса сборки.Стоимость от первоначальной установки до обслуживания дешевле.
  2. Плоские крыши обеспечивают большую устойчивость и горизонтальную поверхность.
  3. Используйте пространство для других целей, таких как комната для семейного отдыха или работа в саду.
  4. Возможно использование пространства для установки кондиционеров или солнечных батарей.
  5. Внутреннее пространство станет более универсальным, а использование верхнего этажа станет более доступным.
  6. Более доступный при очистке, обслуживании и установке таких элементов, как спутниковые антенны или солнечные батареи.
  7. Более огнеупорный и более устойчивый к давлению ветра.

Чтобы оценить заявления, которые поощряют преимущества использования плоских крыш, иллюстрации современных планов домов с плоской крышей ниже подтвердят это утверждение. Вы можете хотеть владеть одним из них.

Современная плоская крыша



Всегда будет разумнее рассмотреть положительные и отрицательные стороны различных планов домов с различными линиями крыши, когда вы ищете дом для постройки. Воздержитесь от недооценки значения хорошего стиля крыши. Современные планы домов с плоской крышей могут многое предложить с точки зрения щедрых свесов крыши. В конечном счете, они предлагают низкие эксплуатационные расходы и, таким образом, позволяют сэкономить.

Уведомление Facebook для ЕС! Вам необходимо войти в систему, чтобы просматривать и публиковать комментарии FB!

покатая крыша — a Лицензионное фото из Photocase

Купите это Стоковое фото RF на наклонной крыше Дом (жилая постройка) Частный дом Стена здания (здание) Карнизы крыши Черепичная крыша Черепица Желто-красный диагональный наклон Скопируйте пространство слева Скопируйте пространство сверху Шаг крыши Водосточный желоб для вашего редакционного или рекламного веб-сайта , обложка книги, флаер, статья, блог WordPress и шаблон из фотокейса.

Похожие изображения

Зак Кристиан Годе рябина Сабинни чернослив Марджи Джонатан Шёпс подарокзеленый МистерQM katdoubleve тестовый бой Осава флопокс ЭзраПортент Онески Удивительный Кристиан Годе Кристиан Годе рябина matze_ott . марки смешной мир Цеттберлин owik2 Андреас Ф. Тека77 рути Таблица Уиллма… Марсж Кристиан Годе рябина рябина пикс ts-фотографик.де перец вид7 кальеджипп Кристиан Годе Флюгельвезен Дитер Н Цеттберлин Джон Доу кл. ЭзраПортент перец рябина перец Нена2112 Джон Кремпл

Что такое уклон крыши и почему меня это должно волновать?



Уклон вашей крыши может изменить внешний вид и долговечность



Мы не говорим о бейсболе.Мы не говорим об уроках вокала или сиквелах фильмов. Мы говорим о самом важном шаге из всех, шаге крыши, возвышающейся над вашей головой. Тем не менее, уклон крыши (или уклон) — это нечто большее, чем архитектурная эстетика.

Конструкция крыши помогает защитить всю конструкцию и содержимое внутри. Он определяет, как кровельная система будет работать в долгосрочной перспективе и как быстро вода и мусор будут стекать с крыши. Наклон вашей крыши влияет на такие детали, как тип кровельной системы и материалы, подходящие для архитектуры вашего здания, стоимость, проходимость и пропорции конструкции.

В некоторых домах, например в этом роскошном доме в традиционном стиле с 5 спальнями и 4 ванными комнатами, используется более одного ската крыши. Шатровая крыша основной части дома более крутая, чем у крыльца и фронтона, а обращенные вперед фронтоны главного дома еще круче. При правильном использовании разнообразие придает дому большой архитектурный интерес (План дома № 198-1020).





Уклон крыши в зависимости от уклона

Перед тем, как углубиться, давайте дадим определение двум важным словам.Хотя слова , наклон и , шаг часто используются взаимозаменяемо, на самом деле они имеют два разных значения.

•  Шаг — это размер подъема крыши по сравнению с пролетом крыши и выражается дробью. Пролет крыши — это расстояние между двумя верхними плитами стены, протянувшееся на ширину дома.

Уклон представляет собой измерение подъема крыши по сравнению с прогоном крыши и выражается как отношение того, насколько крыша поднимается на каждые 12 дюймов прогона крыши. Пробег — это расстояние от одной из верхних плит стены до точки по ширине дома, которая находится непосредственно в центре конька крыши.

Вообще говоря, уклон крыши больше относится к фактической конструкции дома и будет иметь большее значение для строителей, в то время как уклон больше относится к дизайну дома и будет отображаться спереди, слева и справа. , и задние фасады планов дома.





Какой у вас уклон?

В наборе планов этажей вы обычно увидите уклон крыши на возвышениях (прямые виды спереди, сзади и/или по бокам) конструкции дома.Ищите где-нибудь рядом с крышей прямой угол или прямоугольный треугольник с одной цифрой рядом с вертикальной линией и цифрой 12 на горизонтальной линии. (Шаг часто указывается в виде дроби на строительных чертежах или в спецификациях.)

В существующем доме определение уклона является наиболее точным способом определения уклона крыши. Конечно, вы можете вызвать профессионала, чтобы получить измерения. Но расчет уклона крыши довольно прост и может быть выполнен изнутри вашего чердака или на крыше.Все, что вам нужно, это 18- или 24-дюймовый уровень, рулетка, карандаш и немного самодельного духа!

На чердаке приложите угловой конец уровня к нижней части стропила крыши. Убедитесь, что он идеально ровный. С этого угла отметьте карандашом уровень на отметке 12 дюймов. Измерьте по вертикали от 12-дюймовой отметки на уровне прямо до нижней стороны стропила прямо над ним. Скажем, это число равно 4 — это количество дюймов, на которые поднимается ваша крыша на каждые 12 дюймов пробега.Итак, 4:12 или 4 из 12 — это наклон вашей крыши.

На чертеже справа (вверху) дома в стиле кантри с 3 спальнями и 2,5 ванными комнатами с влиянием ремесленников (вверху) показан уклон крыши главного дома в соотношении 5:12 (красные стрелки), что довольно условно для этого дома. стиль дома (План дома № 120-2562).





Почему уклон имеет значение?

Когда дело доходит до склона, главной проблемой является климат. Основная причина, по которой крыша должна быть наклонной, в первую очередь — это отведение воды, таяния снега и другого мусора.Если вы живете в районе, известном обильными дождями и снегопадами, возможно, лучше рассмотреть более крутой склон, чтобы учесть влияние погоды. В целом крыши в южных штатах могут — и обычно бывают — более мелкими, чем в более северных штатах.

Но уклон диктует ряд других особенностей крыши, таких как используемый кровельный материал и архитектурные свойства. Например, для очень мелкой крыши с уклоном 3:12 может потребоваться асфальтовая рулонная кровля, кровля с приподнятым фальцем или гофрированная металлическая кровля вместо битумной черепицы, чтобы предотвратить просачивание воды под черепицу, тогда как на обычных и крутых крышах может использоваться битумная или деревянная черепица. плитка или металл.Кроме того, некоторые архитектурные стили, такие как прерия или традиционное ранчо, требуют пологих скатов, тогда как другие, такие как А-образная рама или Кейп-Код, требуют крыш с крутым уклоном.

Уклон также влияет на экономические аспекты установки. Крутые уклоны приводят к использованию большего количества кровельного материала, что, в свою очередь, приводит к более высокой стоимости монтажа.

И последнее, но не менее важное: уклон влияет на прочность крыши, называемую снеговой нагрузкой. Более пологая крыша не может выдержать такой же вес, как более крутая крыша.Вот почему у культового швейцарского шале такая крутая крыша: она может выдержать огромный вес снега, выпадающего в Альпах, а также способна более эффективно его сбрасывать.

Выбор уклона крыши может быть наиболее очевидным, когда речь идет о снеговой нагрузке. Чем круче крыша, тем легче ей выдерживать большие снеговые нагрузки без дополнительного усиления или перестройки конструкции. Этот дом в стиле отпуска с 3 спальнями и 2 ванными комнатами — идеально подходит для вида на озеро или отдаленный горный участок — имеет крутую крышу, которая приближается к крыше швейцарского шале с А-образным каркасом и легко выдерживает сильные снегопады (план дома № 126). -1890).





Типы крыш

Крыша не только служит практической цели защиты от непогоды. Он также играет важную роль в общем виде дома, повышает его устойчивость и может сделать ваш дом более энергоэффективным. Существует множество стилей крыш — двускатная, вальмовая, вальмовая, мансардная, односкатная, солончаковая, односкатная, плоская и т. д. — и мы не будем их здесь рассматривать. Но не все крыши одинаковы. У каждого профессионала вы найдете аферу.Этот список довольно обобщен, но мы разделяем стили крыш на три основные категории для сравнения: низкий уклон, обычный уклон и крутой уклон.

•  Пологий уклон (включая плоские крыши): Пологий или низкий уклон — это все, что меньше соотношения 3:12. Этот стиль крыши чаще всего встречается в коммерческих кровлях, но становится все более популярным в современных жилых проектах. Эти крыши требуют высококачественных материалов, более подвержены повреждению водой и требуют регулярного обслуживания. Однако они могут быть менее подвержены повреждению ветром, поэтому их часто можно увидеть (особенно на четырехскатных крышах) вдоль побережья Мексиканского залива, во Флориде и других районах на юге и даже в некоторых штатах равнин. И поскольку современная архитектура и модульные дома продолжают развиваться с интеграцией солнечных и зеленых кровельных систем, крыши с низким уклоном обязательно появятся во всех частях Соединенных Штатов, независимо от климата.

•  Обычный уклон: При соотношении сторон 4:12 и 6:12 по этим крышам довольно легко ходить, и они являются хорошим вариантом для тех, кто хочет добавить сарай, гараж или общую комнату.Эти крыши не требуют дополнительного оборудования для обеспечения безопасности при первоначальной установке или будущих проектах по техническому обслуживанию.

Крутой склон: Коэффициент уклона для этих гладких горок обычно составляет от 7:12 до 12:12 или более. Эти склоны сдерживают воздействие более сурового климата, так как угол позволяет легко спадать дождю и снегу и предотвращает повреждение вашего дома. Их замена дороже с точки зрения материалов и труда (и может потребоваться дополнительное оборудование для обеспечения безопасности), но их эффективность и стабильность дают дому качественную крышу, которая прослужит долгие годы.

Вверху: Этот современный дом в стиле прерий с 4 спальнями и 3,5 ванными комнатами имеет фирменную пологую широкую шатровую крышу архитектурного проекта Фрэнка Ллойда Райта (план дома 196-1008). Средний: В соответствии с загородным стилем этот дом с 2 спальнями, 2,5 ванными комнатами и архитектурными акцентами мастера имеет более крутую традиционную крышу (план дома № 194-1025). Внизу: Отображает крутой наклон двускатной крыши в стиле Тюдоров, это 3 спальни, 3.Традиционный европейский дом с 5 ванными комнатами демонстрирует величественный внушительный фасад (план дома № 168-1137).





Часы с материалами и характеристиками

Зная уклон вашей кровли, вы будете знать, какие материалы можно использовать и как лучше всего их применять. Поскольку существует так много типов кровельных стилей и доступных материалов, стандартного уклона крыши не существует. В большинстве случаев производители рекомендуют минимальный уклон крыши для своих кровельных материалов, но, в конечном счете, доверенный установщик должен рекомендовать продукт для вашего уклона.Каждый проект и каждая крыша уникальны и требуют различных подходов.

Ваш подрядчик также поможет вам с выбором материалов. Как правило, плоские крыши, как правило, состоят из сборной кровли, состоящей из рулона битумной бумаги и горячей смолы, которая плавится на месте с помощью горелок для создания водонепроницаемого уплотнения. Асфальтовая черепица, древесный щебень и сланец подходят для более крутых склонов. Металлические крыши являются уникальным исключением, которое мы видим на плоских промышленных зданиях и современных жилых проектах, а также на практически вертикальных крышах.

Верх: Плоская крыша этого дома в современном стиле с 2 спальнями и 1 ванной не подходит для районов с большим количеством снегопадов. Крыша, скорее всего, будет сделана из слоев мембраны и смолы и покрыта эластомерным покрытием (план дома 158-1290). Внизу: Обычная крыша, подобная той, что на этом доме в европейском стиле с 4 спальнями и 2,5 ванными комнатами, может принимать практически любой вид гонта или черепицы в качестве кровельного материала. Дом представляет впечатляющую привлекательность (План дома № 142-1160).



При выборе плана дома своей мечты и, в конечном счете, наклона и внешнего вида крыши, которые вам подходят, вам необходимо учитывать климатические условия, материалы, стоимость, техническое обслуживание и стиль. От крыши, плоской, как спичечный коробок, до крыши, наклоненной под агрессивным углом, каждый стиль имеет уникальную комбинацию факторов, которые необходимо сбалансировать.



Сноска: Нижняя левая фотография на основном монтажном изображении представляет собой дом Country Ranch с 3 спальнями и 2 ванными комнатами. для получения дополнительной информации нажмите здесь (План дома № 191-1018).

План дома 6х7. Если у вас есть свободное место большего размера, стоит обратить внимание на планы этажей главной ванной комнаты. Проект дома 7х12 с 2-мя спальнями Полная планировка дома. Доля. Дом современной архитектуры. Из кухни есть выход, который ведет в служебную зону. Это идеальное место для жизни и отдыха. На самом деле тесная планировка ванной комнаты требует тщательного планирования. Чем выше вы его построите, тем дороже он будет стоить и тем сложнее будет его построить.Простые планы дома 6×7 с 2 спальнями и односкатной крышей — Планы дома 3D 2 спальни 3D План этажа — #квартирныепланы в 2020 году | Дизайн небольшого дома с двумя спальнями (SHD-2017030) | … Простые планы дома 6х7 с 2-мя спальнями односкатной крышей — Планы дома 3д. С организованными прихожими, островными кухнями и открытыми планами этажей наша коллекция планов семейных домов сочетает в себе комфорт и функциональность — независимо от размера. ». Простой дизайн бунгало с двумя спальнями. 20 ноября 2021 г. — Исследуйте доску Norzaini Hamid «Tiny House» на Pinterest.Планы и проекты дома мечты на берегу озера на 2021 год. Просмотрите классные планы дома с 2 спальнями и 1 ванной сегодня! Мы предлагаем проекты коттеджей с 2 ​​спальнями и 1 ванной, современные / современные планировки 2BR 1BA, чертежи гаражных квартир и многое другое. Рекомендуется запросить подробную смету у архитектора. Мы используем метод площади, так как это самый быстрый способ без детального чертежа. г. com идеально подходят для тех, кто хочет построить небольшой, гибкий, экономичный и энергоэффективный дом, который подходит именно вам. Небольшая ванная комната — отличное место для экспериментов со смелыми цветами, плиткой, освещением или стеклом и зеркалами.Проект дома 7х6 с 2 спальнями двускатной крышей — план SamPhoas. Простые планы дома 6 × 7 с 2 спальнями и четырехскатной крышей: мы предоставляем вам все файлы, чтобы вы могли редактировать их самостоятельно или своим архитектором, подрядчиком. Общая площадь этажа составляет 45 кв.м. Планировка дома. 2×1. Спальни с двускатной крышей площадью 1898 кв.м 7×6 samphoas Простые планы домов Простой дизайн дома Дизайн крошечного дома Планы современного дома Планы гаражного дома Планы дома мечты Планы этажей дома Планы маленького дома Планы домов. Дизайн с 2 спальнями и 1 ванной.Планы домов с 2 спальнями, открытый план этажа, планы домов с 2 спальнями, скачать в формате pdf бесплатно, современные планы домов с двумя спальнями, проекты крыш домов с двумя спальнями, дизайн дома с 2 спальнями в деревне, 2 … U-образная кухня обещает легкость в приготовлении пищи. . Ванная комната требует минимум 40 квадратных футов, чтобы настроить все основные удобства, которые должны быть в их ванной комнате. Современные планы домов представляют собой прямоугольные фасады, плоские или наклонные линии крыши и очень прямые линии. Крыша длиннопролетная темного цвета с наклоном только в 2-х направлениях.Высокая крыша, вентанильи, приподнятый пол и крыльцо — вот лишь некоторые из особенностей, которые можно применить. Небольшой дом около 43 м2 (6×7) для семейного проживания от 2 до 3 поколений. Планировка дома Идея 10х7 с 3-мя спальнями. Это примерно 89 кв.м. (6х7 метров) проект небольшого дома с 3 спальнями. Посмотрите фотографии некоторых 35 самых доступных и простых проектов, которые вы можете построить для дома своей мечты. Настройте любой макет! Исследуйте современность с множеством окон, небольшими коттеджами, хижинами и другими планами этажей с видом на набережную.5 метров) Идея дизайна бунгало с двумя спальнями на возвышении. Первый этаж состоит из гаража, небольшой веранды, гостиной, совмещенной столовой и кухни, общего туалета и ванной, одной спальни и подсобного помещения. Простой план дома в 3D с 2 спальнями и американской кухней. Привет, меня зовут Сара, и я планирую дом 6×7 м с 2 спальнями, полные планы. Лучшие планы двухэтажных домов и планы этажей на 2021 год. 5 футов, западная дорога выходит на 12 футов. Это местный дизайн дома, который обычно встречается в южной части Филиппин от Висайских островов до Минданао. Полуванна вмещает гостей. Обычно я делю измерения пополам; таким образом, если план этажа показывает дом размером 44 на 28, я строю его как 22 на 14. Если главные апартаменты находятся на первом этаже, план полутораэтажного дома облегчает старение на месте. СЕЙЧАС 390 долларов! Перепрофилированные предметы, древесина, собранная экологически безопасным способом, и переработанные заполнители — вот лишь некоторые из материалов, которые сегодня все чаще используются. Площадь пола 26 кв. Проекты домов с 3 спальнями идеально подходят для комфортного проживания небольших семей, с достаточным пространством и планами небольших домов, планами кирпичных домов с 2 спальнями, бесплатными планами домов, планами этажей крошечных домов, планами небольших двухэтажных домов, домами с 2 спальнями. планы с гаражом, план квартиры с двумя спальнями, планы небольшого арендного дома. Отсюда мы поделимся знаниями о плане дома с 2 спальнями, самом последнем и популярном.Проект маленького дома 6x7M Планы первого этажа: Во-первых, парковка для автомобилей находится с правой стороны дома. Таким образом, стоимость оценки проекта дома колеблется от 598 000 до 920 000 песо (11 960 – 18 400 долларов США). Естественный свет и вентиляция также учитываются в этом проекте. СОХРАНЕН РЕГИСТРАЦИЯ ВХОД. Политика возврата Политика доставки. Планы дома в стиле Хэмптонс. 00 квадратных метров. Источник: www. Просмотрите большие, маленькие, простые, красивые, 2000 кв. Футов, дешевые в строительстве, 3 спальни и другие чертежи! Доступна помощь специалиста.Современный дом с плоской крышей План этажа План дома 12×11 м 2-этажный дом с 3 спальнями План этажа Филиппины, План и дизайн дома с тремя спальнями 2021 hotelsrem, План дома на сегодняшний день представляет собой одноэтажный дом с RiverBend в Итон-Сити от Eton Properties, Филиппины, Современный дом Планы этажей 2021 hotelsrem Простые планы домов 6×7 с 2 спальнями, односкатной крышей — Планы домов 3D 2 спальни 3D Планы этажей — #квартирныепланы в 2020 году | Дизайн небольшого дома с двумя спальнями (SHD-2017030) | … Zillow выставил на продажу 1671 дом. План этажа небольшого дома — Jerica — это односпальная квартира с 3 спальнями, прикрепленная через: pinterest. В нем есть четыре спальни, три спальни и гараж на одну машину! Бюджет этого дома с грубой отделкой составляет 40 000 долларов, а бюджет элегантной отделки — 80 000 долларов. 6×7 метров (42 кв.м) Дизайн небольшого дома с 2 спальнями, 1 ванной комнатой, 1 кухней и столовой и, конечно же, гостиной. Эти планы этажей трейлера для концессии можно использовать для создания вашего трейлера для концессии как есть или в качестве отправной точки для настройки вашего трейлера для еды в соответствии с вашими потребностями.Идти. Для большинства областей платформа на высоте от 4 до 6 футов над планом этажа для участка 30 X 40 футов 2 BHK 1200 квадратных футов. Мэг Эскотт. Этот тип дома подходит для районов, подверженных наводнениям. ПЛАНЫ ДОМА 266×30, ОБРАЩАЮЩИЕСЯ НА ЗАПАД, В СООТВЕТСТВИИ С ВАСТУ-ШАСТРОЙ. Если вы ищете функциональный дизайн небольшого дома, это лучший вариант для вас. Приподнятое бунгало с 2 спальнями в простом доме. Бунгало дома. Это 2-этажный современный дом с главной спальней 11,87 кв.м и 1 спальней 10,86 кв.м, а также небольшим балконом на втором этаже.Он имеет 2 спальни 1 ванная комната. Размер участка, показанный в этом проекте, составляет 8х12м. -Sketchup файл в Meter. Примечание II: Помните, что это ориентировочный план дома, если вам нужно его построить, обратитесь к специалисту. Планировки домов. Все наборы планов домов в вашем пакете чертежей будут полностью перевернуты, по сути, переворачивая план этажа слева направо со всем текстом, символами и примечаниями, читаемыми, а не зеркально. Перейти к загрузке. Просмотрите подробную информацию об этом объекте размещения в Нельсоне, включая фотографии, близлежащие школы, время в пути, удобства и многое другое.(Поскольку это набор отдельных изображений, чтобы сохранить планы этажей, вам следует: нажать клавишу «print screen» (или ее эквивалент на вашем компьютере), а затем открыть ваш любимый редактор изображений и вставить снимок экрана в новое изображение. 10. Это рекомендуется запросить подробную смету расходов в Планах простого дома 6×7 с 2 спальнями и вальмовой крышей: мы предоставляем вам все файлы, чтобы вы могли отредактировать их самостоятельно или вашим архитектором, подрядчиком. 3 спальни и 3 ½ ванны 1 день назад · План верхнего этажа показывает, как все сочетается друг с другом.Проект двухэтажного дома с 3 спальнями. м) Цены на проектирование дома. Наконец, вальмовая крыша сделана из бетона (или местной черепицы), которая покрывает потолок из гипсокартона. Проект дома №2 Проект этажного дома. Этот проект дома можно построить на участке площадью 50 кв.м. com Главная Планы дома Pinoy Hasinta — это план дома-бунгало с тремя спальнями и общей площадью 124 квадратных метра. Он может быть построен на участке площадью не менее 193 квадратных метров с фасадом 13,9 метра. Эксклюзив от Pinoy House Plans Четыре спальни 2 этажа Простые планы дома 6×7 с 2 спальнями и односкатной крышей — Планы дома 3D 2 спальни 3D План этажа — #квартирныепланы в 2020 году | Дизайн небольшого дома с двумя спальнями (SHD-2017030) | … Zillow выставил на продажу 1671 дом. Планы дома 6х7 с 2 спальнями Шатровая крыша — план SamPhoas. В маленькой ванной лучше разместить акцентную стену на задней стене. Описание дома: Парковка на одну машину и сад. Первый уровень: Гостиная, Столовая, Кухня, План дома с одной спальней 6х7 с 2-мя спальнями с вальмовой крышей. Лучший дом. 5м с 3 спальнями — План дома Карта. м., с широким передним двором. YouTube. 00 Описание плана. Площадь окна должна быть 3 квадратных фута, из которых 1-1/2 квадратных фута. Лучшая планировка ванной комнаты не только наилучшим образом использует имеющееся пространство, но и включает в себя творческие идеи дизайна ванной комнаты, в результате чего получается красивая комната.Просматривайте дополнительные сведения о недвижимости, историю продаж и данные Zestimate на Zillow. Эти чистые планы домов без орнамента часто предлагают современные планы домов с чистыми линиями, простыми пропорциями, открытой планировкой и обилием естественного света и являются потомками международного архитектурного стиля, разработанного в 1920-х годах. Чтобы иметь комфортный дом, нужно много денег, плюс цены на землю в городских районах все дороже, потому что земли становится все меньше и меньше. Добавление акцентной стены — одна из наших любимых идей для небольших ванных комнат, и это отличный способ добавить немного цвета.Дизайн филиппинского дома отдает дань уважения традиционной филиппинской архитектуре, самым простым из которых является bahay kubo. План домика у бассейна в стиле ремесленника украсит ваш задний двор. который включает в себя все функции полного дома. Ведущий веб-сайт 2021 года, посвященный планам этажей, проектам и чертежам небольших домов. Таким образом, при проектировании дома, выходящего на запад, план Васту с комнатой для пуджи не забудьте разместить комнату для пуджи на северо-востоке, востоке или западе. ком. Планы небольшого дома 6 5×8 с 2 спальнями с четырехскатной крышей, Источник: samhouseplans.Пожалуйста, предоставьте мне лучший план этажа дома. Простые планы домов 6×7 с 2 спальнями и односкатной крышей в 2020 году. Дизайн дома 7×7 с 2 спальнями, полные планы #casaspequeñas 27+ 2 1 Müstakil Ev Planları Görüntüler — Guertel Выбор лучших планов этажей небольших домов — Планы дизайна крошечных пространств 6. Дизайн крошечного дома. 17 февраля 2020 г. — Простые планы дома 6×7 с 2 спальнями с вальмовой крышей. В доме есть: — Парковка и сад — Гостиная, — Столовая — Кухня — 2 спальни, 1 ванная комната. Простая и небольшая идея дизайна дома с площадью пола 32 кв.Это проект на длительный срок и с возможностью 2-го или 3-го этажа для будущей реконструкции. Посмотрите больше идей о планах домов, дизайне дома, дизайне бунгало. 1. 383. План дизайна дома с 3 спальнями 10×12 м. Современный план дома. Простой. Плоские или неглубокие крыши, большие стеклянные поверхности, прочные соединения с открытым пространством и свободные стены без орнамента — характеристики современных планов домов. Удивительное бунгало с двумя спальнями, домом с шатровой пирамидальной крышей и декором. В дополнение к планам дома, которые вы заказываете, вам также может понадобиться план участка, на котором показано, где дом будет расположен на участке. С 3 вариантами, представленными ниже, эта концепция будет хорошим выбором для планов этажей дома. Таким образом, стоимость оценки проекта дома колеблется от 1 100 000 до 1 980 000 песо (от 22 000 до 9 360 долларов США). Ограниченное по времени предложение. Мы оставили лучшую идею напоследок. Площадь участка: 152 кв. $150. 2. Загрузите полное руководство. Вам нужно только, чтобы дом для стрельбы был достаточно высоким, чтобы обеспечить хороший обзор вашего охотничьего угодья. С другой стороны, в некоторых домах для отдыха есть мастер-люксы наверху, чтобы занять на Houzz 4 294 прачечных 5×7.11 ноября 2019 г. — Идея планов дома 6×7 с 3 спальнямиВ доме есть:-Парковка и сад-Гостиная,-Столовая-Кухня-3 спальни, 3 ванные комнаты, кладовая… По методу площади просто посчитайте общую площадь пола и умножьте от 15 000 филиппинских песо за квадратный метр до 20 000 филиппинских песо за квадратный метр. Красивый вход с террасы перед домом размером 1. Дизайн дома 6х7 с 2 спальнями. Простые планы дома 6×7 с 2 спальнями и односкатной крышей — Планы дома 3D 2 спальни 3D План этажа — #квартирныепланы в 2020 году | Дизайн небольшого дома с двумя спальнями (SHD-2017030) | … Zillow выставил на продажу 1671 дом. Итак, давайте углубимся и просто посмотрим на планы этажей небольших ванных комнат и поговорим о них. 17+ Простые планы домов на крыше- Простые планы домов 8. 19-окт-2019 — Дизайн дома 6×7 с 2 спальнями Полные планыВ доме есть:-Парковка и сад-Гостиная,-Столовая-Кухня-2 спальни, 1 ванная комната Подробнее Планы Скачать на Youtube: канал House Plans Если вы считаете, что этот план полезен для вас. Эта страница о планах дома с 3 спальнями Sims, содержит впечатляющий план дома на берегу озера, большой мастер, у нас есть сотни планов этажей, доступных для настройки.41% имеют 3 этажа. Как видите, есть план открытой площадки и переднего двора, а также есть гараж для вашего автомобиля. Просмотрите фотографии объявлений, просмотрите историю продаж и воспользуйтесь нашими подробными фильтрами недвижимости, чтобы найти идеальное место. План дома с одной спальней. Блог о планах дома Пиной, Концепции одноэтажного дома 2. Планы дома с одной спальней 6 × 7. Он имеет 1 спальню 1 ванную комнату. Планы дизайна дома 7х12 с 2 спальнями Полные планы — План SamPhoas. Возможно, вы захотите проверить их. По методу площади просто рассчитайте общую площадь пола и умножьте ее от 15 000 филиппинских песо за квадратный метр до 20 000 филиппинских песо за квадратный метр.5 декабря 2019 г. — Простые планы дома 6×7 с 2 спальнями и односкатной крышей. В доме есть:-Парковка и сад-Гостиная,-Столовая-Кухня-2 спальни, 1 ванная комната. , Фасадный план с размерами. Участок, представленный в этом видео, имеет размеры 7×18 м / 23×59 футов. -Sketchup файл может 25 марта 2020 г. — Простые планы дома 6×7 с 2 спальнями с вальмовой крышей В доме есть:-Автостоянка и сад-Гостиная,-Столовая-Кухня-2 спальни, 1 ванная комната Простые планы дома 6×7 с 2 спальнями вальмовой крышей Крыша: Мы даем вам все файлы, чтобы вы могли редактировать их самостоятельно или вашим архитектором, подрядчиком.посетите наш канал на YouTube, чтобы просмотреть полностью. Наиболее распространенный размер ванной комнаты в обычном домашнем хозяйстве составляет 5 на 8. -Файл Sketchup может использоваться в проектах метров и современных домов и планах этажей в Индии. См. Описание. 5м 21x25f 2 кровати. Планы 2-х комнатного дома, планы этажей. Новейшие планы сарая с 22+ 4 спальнями. Одна из известных частей дома — это план дома с 3 спальнями. Чтобы реализовать планы сарая с 4 спальнями, чего вы хотите, одним из первых шагов является разработка плана дома с 3 спальнями, который потребности и стиль, который вы хотите.Простые планы дома 6×7 с 2 спальнями и вальмовой крышей — Планы дома S Страница в Facebook: Сэм Архитектор Группа в Facebook: Идея дизайна дома Больше планов Скачать на Youtube: Канал планов дома Если вы считаете, что этот план полезен для y По методу площади, просто рассчитайте общее количество площади пола и умножьте ее с 13 000 филиппинских песо за квадратный метр до 20 000 филиппинских песо за квадратный метр. Это всего лишь грубая оценка. Бесплатные котировки модификации для большинства чертежей. 7 метров. Планы малых домов. com разработаны в соответствии со строительными нормами и правилами, когда и где был спроектирован первоначальный дом. Общая жилая площадь этого дома составляет 77 кв.м. Если вы ищете функциональный дизайн небольшого дома, это лучший вариант для вас. Перейти к основному содержанию Поиск. План дома с двумя спальнями Идеи дизайна интерьера Планы 18850. Он также скрывает ваш комод, пока дверь открыта. Удачи. с общей площадью участка 350 кв.м. Предоставлено Индийским домом дизайна или широко известным в Интернете как Kerala House Design, это тип домов квадратной или прямоугольной формы и… Большой дом Набу: Жилье 2 5 500 6×7 26кр/час Только Дантуин, Набу, Рори Создано CL66Trader (постройки) Зал гильдии Набу: Жилье 2 5 500 8×7 Малый универсальный планетарный дом, стиль 2, план этажа 1: Жилье 1 2 200 4×3 8cr/час Создано CL18 Trader (постройки) Малый универсальный планетарный дом, стиль 2, План этажа 2: Жилье 1 2 200 101 Ванная комната План этажа.Позвоните нам по телефону 1-800-447-0027. Нарисуйте план этажа за считанные минуты или закажите планы этажей у наших опытных иллюстраторов. 5 Планы первого этажа Есть: Во-первых, парковка снаружи дома. На самом деле, я удивлен, что одноэтажные дома так распространены, как указано в наших данных — а это 44. И нельзя отрицать привлекательность бордюров, полученную благодаря передним перилам Чиппендейла, передним колоннам и окнам от пола до потолка по бокам фасада. дверь. Общая площадь помещения составляет 150 кв. м. Вы искали идеи для прачечной 5X7, и на этой странице представлены лучшие совпадения изображений, которые у нас есть для идей прачечной 5X7 на ноябрь 2021 года.Не у всех есть роскошная ванная комната. Сохранять. 2 спальни … Полные концептуальные планы дома электронная книга планы дома 9×7 м с 2 спальнями Сэм Планы дома с 2 спальнями бесплатные планы этажей двух домов 7×8 м 2 спальни Com Small House Design 141kr Ванная комната с 2 спальнями Sunken Lounge Полные концептуальные планы Электронная книга Morris Chris Designs Австралийские книги Планы домов 9×7 м С 2 спальнями Sam Small Roof Design… Продолжить… Планы этажей маленькой ванной комнаты. Дизайн небольшого дома 6х7 метров. -Файл Sketchup можно использовать в метрах и футах -Файл Autocad (все планы компоновки) Вы получите имя документа (HouseLink.12 шагов к строительству дома вашей мечты. Лучшие планы домов. Мы даем вам планы основной оболочки сарая с мансардой или полной второй. Минимальная высота над уровнем моря составляет 7 футов. Простые планы домов. Не пропустите! Примечание I: Не забудьте подписаться на канал, чтобы получать все планы домов, которые я публикую. Полуванна обеспечивает место, где пловцы могут принять душ и переодеться. Справа вы можете видеть, как архитекторы гостеприимно разместили кухню в передней части дома. Наши дизайнеры проделали замечательную работу с планами ванных комнат 5×7.Участок должен быть не менее 17 метров по фасаду, чтобы соответствовать проекту этого дома. Ширина двери должна быть не менее 32 дюймов. Лучшие крошечные дома 7×6 с поперечной двускатной крышей #крошечный #дом #планы #видео #tinyhouseplansvideos Купить план этого дома: Лучшие крошечные дома 7×6 с поперечной двускатной крышей — Макет Подробный план этажа, план возвышения с размерами. Хороший подъезд перед домом 1х3. MLS # A1170940 1 день назад · На плане верхнего этажа видно, как все сочетается друг с другом. Символы архитектурного плана — 9 изображений — план dwg бассейна для проектов autocad cad, символы легенд HVAC в autocad скачать cad бесплатно 94, 25 октября 2021 г. — Исследуйте доску Ангела Масуку «планы дома» на Pinterest.Код плана этажа: MHD-2014014. Дома середины века. Дизайн небольшого дома 7×7 м с 3 спальнями. Простые планы дома 6×7 с 2 спальнями. Шатровая крыша: мы предоставляем вам все файлы, чтобы вы могли редактировать их самостоятельно или своим архитектором, подрядчиком. com 5 декабря 2019 г. — Простые планы дома 6×7 с 2 спальнями и односкатной крышей. В доме есть: — Парковка и сад — Гостиная, — Столовая — Кухня — 2 спальни, 1 ванная комната. 17 февраля 2020 г. — Простые планы дома 6×7 с 2 спальнями. спальни Шатровая крыша В доме есть:-Парковка и сад-Гостиная,-Столовая-Кухня-2 спальни, 1 ванная Простые планы дома 6×7 с 2 спальнями Шатровая крыша: Мы даем вам все файлы, чтобы вы могли редактировать их себя или вашего архитектора, подрядчика. 8 метров в ширину и 8 метров в длину. Дополнительные аспекты и предыстория этого Маленького 50 3D ПЛАНОВ, ПРОЕКТОВ ПЛАНИРОВКИ ДЛЯ ДОМА ИЛИ КВАРТИРЫ С 2 СПАЛЬНЯМИ Планы дома с одной спальней 6×7. Что включено Модификации QuikQuote. В ссылке для скачивания — первый этаж, второй этаж, высота jpg, 3d фото — файл эскиза — файл Autocad (все планы макета) Примечание: после завершения оплаты вы будете перенаправлены на страницу загрузки. 28×1. Простые планы дома 6×7 с 2 спальнями и навесом. План этажа. Планы чертежей. Простой бесплатный план этажа простого дома. Создание большей части небольшой электронной галереи S House. Простые проекты. Планы дома с фронтоном — лайфхаки — это в основном творческие идеи для решения небольших проблем, которые часто встречаются в повседневной жизни, простым, недорогим и творческим способом.Разовая доплата. 00:00 Вид спереди и сбоку. 31 грохот. Это 2-х этажный современный дом с 2 … Простыми планами дома 6×7 с 2-мя спальнями и четырехскатной крышей. Для каждой высоты, которую вы добавляете, добавьте одну плитку в площадь пола, так как более высокая стена требует более длинной лестницы. Небольшой дом легче содержать. Простой проект дома 8х6м с 3 спальнями. В широком смысле New American не ассоциируется с определенным набором стилей, скорее, эти дома демонстрируют элементы, часто встречающиеся в других проектах, для создания совершенно новой эстетики.Новые планы американских домов. План. 29 июля 2020 г. — Проекты одноэтажных домов 6. Современный дом-бунгало. Создавайте планы этажей с помощью RoomSketcher, простой в использовании программы для создания планов этажей. 2 метра. 5х8. Планы домов 7. Посмотрите больше идей о дизайне дома, планах небольших домов, планах этажей дома. 9510 Скачать бесплатную брошюру 2019 Окт 16 — Проект дома 6×8 с 2 спальнямиВ доме есть:-Парковка и сад-Гостиная,-Столовая-Кухня-2 спальни, 1 ванная комната Если вы планируете охотиться с партнером, даже молодым Охотник, стремитесь к 5 футам на 5 футов, 4 футам на 6 футов или даже больше.Планы небольшого дома Планы первого этажа 6×7 Имеет: Во-первых, парковка для автомобилей … (6×7 метров) Идея дизайна небольшого дома с площадью 2 спальни. ft планы дома, план дома 2 спальни и 1 ванная комната с бесплатным файлом САПР. Все планировки ванных комнат, которые я нарисовал здесь, я прожил, поэтому могу поручиться за то, что работает, а что нет. Более широкое использование бамбуковых полов, более долговечные приспособления, выброшенные транспортные контейнеры — вот лишь некоторые из экологических тенденций, которые все чаще и чаще наблюдаются в современных проектах филиппинских домов.com Ava План этажа 7 Дизайн 5 м Идеально подходит для размера участка, Источник: … План этажа дома Ch511. Планировка ванной комнаты 5 × 8 имеет достаточно места для раковины, туалета, душа или комбинации душа и ванны. #Budgethome #smallhouseПривет, я Лаша, и это мой канал, в этом видео я покажу вам красивый план небольшого бюджетного дома — 7X6 метровНаша страница в Facebook — h Планы дома 6×7м с 2 спальнями Полные планы. На крытой веранде можно укрыться от солнца и заказать закуски и напитки для гостей бассейна. Я хочу построить первый этаж дома и первый этаж. PDF). Часто бывает … 28+ Простой план дома Dwg — Одна из известных частей дома — это модель плана дома Чтобы реализовать модель плана дома, которую вы хотите, одним из первых шагов является разработка модели плана дома, которая подходит для ваших нужд. и стиль, который вы хотите. Общая жилая площадь этого дома составляет 84 кв.м. Выберите доску. Пока вы можете генерировать идеи… Открытая планировка прачечной. 5 метров ) Проект 2-х этажного дома с 4-мя спальнями; 9 августа. поэтажные планы. 3d планы дома. Архитектурный дизайн PDF & CAD SET Скидка 30%.То, что у вас мало места, не означает, что вы не можете принять полную ванну. Приобретенный товар: Планы современного крошечного дома бабушки на заказ, планы коттеджного домика, 950 кв. Просмотреть коллекцию. Среди наших 174 планировок саун очень популярны сауны 6×6 и 6×7 с 3 скамейками. Общая жилая площадь этого дома составляет 79 кв.м / 848 кв. футов. Участок имеет размер 12 футов X 37. Этот план 5 x 8 размещает раковину и туалет с одной стороны, оставляя их вне пути распашной двери. никто. Он прост в использовании и доказывает, что является большим преимуществом.Посмотрите больше идей о планировках домов, дизайне небольших домов, планах небольших домов. 5 с двускатной крышей — планы крошечных домов | Планы одного дома 6×7 с 2 спальнями и односкатной крышей — План SamPhoas | Простые небольшие современные дома 6×7 метров 20×23 футов 2 кровати — Pro Home DecorZ. Позвоните нам по телефону 1-877-803-2251 Soleta ZeroEnergy One был разработан FITS (Фонд Джастина Капра для изобретательства и устойчивых технологий) и расположен в Бухаресте, Румыния. -Файл Autocad (Все планы макета) * Включены файлы Autocad 2010 и Sketchup 2017.Этот двухэтажный модельный дом с 4 спальнями настолько прост с точки зрения его высоты. Описание плана. В ссылке скачать — цокольный этаж, первый этаж, высота jpg, 3d фото — файл эскиза — файл Autocad (все планировочные планы) Планы небольшого дома 6х7 метров 20×23 футов двускатная крыша. 18% планов домов — одноэтажные дома. AMAKAN HOUSE, БУНГАЛО, ДОМ МЕЧТЫ, ПЛАН ЭТАЖА, ДИЗАЙН ДОМА, ИДЕЯ ДИЗАЙНА ДОМА, идея дизайна дома, ДОМАШНИЙ ТУР, МИНИМАЛИСТСКИЙ ДОМ, СОВРЕМЕННЫЙ ДОМ, OFW HOUSE. 65 метров. Простой, но красочный дизайн двухэтажной виллы отвечает потребностям многих семей в будущем со всеми функциями, удобствами и удобствами.Вы можете добавить цвет ко всем планам этажей концессионных трейлеров. Дом Дизайн дома №1. Скачать проект современного дома в AutoCAD. Показать больше Показать … Таким образом, план дома с 2 спальнями, которым мы поделимся ниже, может дать дополнительные идеи для создания плана крыши с 2 спальнями и может облегчить вам разработку плана дома с 2 спальнями вашей мечты. Недавно проданные коллекции стилей. План дома с 2 главными спальнями и планы этажей Наш план дома с 2 главными спальнями и коллекция планов этажей для гостевых комнат имеют отдельные ванные комнаты и, в некоторых случаях, камин. Видео, которое вы можете посмотреть ниже, показывает план этажа этого дома более подробно.5 с двухскатной крышей В доме есть:-Парковка и сад во дворе дома-Гостиная-Столовая-Кухня-1 спальня, к. как по планировке. Техника и места для хранения располагаются в любой точке по периметру помещения в зависимости от расположения дверей, окон, водопровода, канализации и электропроводки. Дизайн маленького дома 6х7 метров на YouTube Дизайн маленького дома 7х6 метров на YouTube в 2022 году Small , Источник: www. Средняя стоимость строительства 2-этажного дома. Планы под 75м2 (800 кв.м.) Обо всем можно узнать… Планы дома 6х7 с 2-мя спальнями вальмовой крышей Лучший дом.Этот одноэтажный фермерский дом имеет площадь 31 кв. 99 кв. Дизайн небольшого дома с двумя спальнями Shd 2021030 Pinoy Eplans. СЕРВИСЫ. Планы небольшого дома Планы первого этажа 6×7 Имеет: Во-первых, парковка снаружи дома. На этом плане этажа есть разные размеры. 4 спальни, 4 ванны Продается дом по адресу 3236 Vindusky Road, Nelson, BC, V1L 6X7. E. 9 апреля. План небольшого дома 9×14 м для 28 комнат, 7 спален с парковкой, 2020. Вдохновлен звуком дождя, падающего на стекло.Две спальни спроектированы в минималистском стиле. Проверьте планы этажей для более подробной информации: Купите этот план дома: -План этажа, план фасада. В ссылке скачать — цокольный этаж, первый этаж, высота jpg, 3d фото — файл эскиза — файл Autocad (Все макеты… Краткое описание дома: — парковка и сад — гостиная, — столовая — кухня — 2 спальни, 1 ванная комната — прачечная ПОЖАЛУЙСТА, УБЕДИТЕСЬ, ЧТО ВЫ ПРОВЕРИЛИ бесплатные образцы планов. Купите этот план дома: Дизайн небольшого дома 6 × 7 PDF Полный план плана этажа.Планы домов Современные крошечные дома 7×7 метров 24×24 фута 2 кровати-макет Детальный план этажа, план возвышения с размерами. https://houseplans-3d. Планы домов бунгало. футов. Найдите простые и доступные проекты домов с роскошными деталями, подвалом, фотографиями и многим другим! Позвоните по номеру 1-800-913-2350, чтобы получить квалифицированную помощь. Мне нравится дом, но я спрогнозировал проект, предназначенный для человека, которого я прошу построить. План двухэтажного дома. это почти минимум для дизайна главной ванной комнаты с 2 раковинами. com 12 08 2022 · ДЕТАЛИ ПЛАНА ДОМА Код плана этажа SHD 2022015 Проекты небольших домов Спальни 3 Ванные комнаты 2 Площадь этажа 121 кв. м Площадь участка 246 кв. 1624 План этажа Небольшой дом Планы простого дома Планы дома с 2 спальнями Планы дома в Южной Африке 6×7 с 2 спальнями с навесной крышей План Samphoas 3d План простого дома с двумя спальнями 22×30 футов Youtube Внутри потрясающих планов простого дома 4 спальни 16 фото Лучшие крошечные дома 7×6 Cross Gable Крыша #крошечный #дом #планы #видео #tinyhouseplansvideos Купить план этого дома: Лучшие крошечные дома 7×6 с поперечной двускатной крышей — макет Подробный план этажа, план фасада с размерами. Рамбл — небольшой дом 5х10 метров с 2 спальнями и 2,5 ванными комнатами. ДИЗАЙН ФЕРМЕРСКОГО ДОМА. Планы семейного дома рассчитаны на более спокойный, но занятой образ жизни. Предлагаемый дом имеет площадь 42 квадратных метра. 5 метров идеально подходит для максимум 3 человек для этого дома, он красивый и современный. Июль 2021 г. MLS # A1170940 Дизайн-проект небольшого дома 6×7. Современные планы домов в своей основе порывают с прошлым и олицетворяют постиндустриальную эпоху с отсутствием отделки и детализации, возможно, с лепниной или индустриальным экстерьером и/или соответствующими элементами интерьера, обширными стеклянными вставками, обеспечивающими панорамные виды, открытые планы этажей и ощущение легкости и воздухопроницаемости.Планы семейных домов полны практичных, гибких и удобных домашних функций. Площадь цокольного этажа составляет 89 кв. м. Эта декадентски оформленная квартира с видом на загородную местность представляет собой эффектно просторный вариант с двумя спальнями. Все спальни расположены на втором этаже для удобства друг друга. Планы дома 5. Эти идеи плана дома помогут быть немного аккуратнее, решения небольших проблем, которые мы часто… Щелкните изображения, чтобы увеличить Простые планы дома 6×7 с 2 спальнями Дом с вальмовой крышей. Одноэтажный дом.Туалетная комната должна занимать 25 квадратных футов площади, хотя есть проекты, которые вписываются всего в 11 квадратных футов. Планы небольшого дома 6х7 с 2 спальнями, односкатной крышей. Современные входные двери для домов со стеклом. 22 40×60 Восточная сторона G1 План этажа «Удивительный дом». Позвоните по номеру 1 800 913 2350, чтобы получить квалифицированную помощь. Небольшой дом 6х7 метров с 2 спальнями и 2,5 ванными комнатами. Это отличный способ проверить, подходит ли все на практике, но у него есть дополнительные преимущества. Он упорядочит ваши мысли и поможет визуализировать дизайн и декор… Вольф говорит, что пол — часто упускаемая из виду область кухни — является идеальным местом Эффектный элемент дизайна: «Узорчатый пол будет… Неудивительно, что большинство планов домов имеют 2 этажа. Образец плана этажа, приведенный ниже, поставляется с собственной упрощенной ведомостью количества. Длинный красивый подъезд перед домом 1х3 метра. План дома с бассейном на заднем дворе включает в себя детали мастера и большую кладовую. Лучшие планы дома с этажным дизайном дома 9×7 2 спальни с шатровой крышей samphoas план 1921 бунгало коттедж простой 1 спальня винтажный маленький 5×6 м один 6 метров 22×20 футов pdf pro decors 10 3 my zone 21×21 5m 3d 6×7 8×6 5 крошечные мысликото 15 фотографий современного дизайна 2021 стили в жизни. Удивительная концепция 19+ Планы и проекты небольших домов с 2 спальнями — Планы этажей бунгало с 2 спальнями Планы домов Проекты Лучшие планы этажей бунгало с 2 спальнями Найдите небольшой план дома бунгало 2BR Craftsman с современной открытой планировкой Подробнее Позвоните 1 800 913 2350 для помощи эксперта Кровать Бунгало Планы этажей Фото Планы домов.Планы дизайна интерьера дома 10х10 с 3 спальнями Полные планы. Лучшие планы этажей двухэтажного дома. Простые планы дома 6х7 с 2-мя спальнями вальмовой крышей — планы дома с. цоколь) и многое другое. Планы этажей наших небольших домов больше ориентированы на стиль и функциональность, чем на размер. м. Проект небольшого дома 6х7 м. 100 кв.м. Участок 2 у Вас. ) одноэтажный дом. 6×7 метров AMAKAN HOUSE Дизайн Планы и идеи. Дом 3-х местный, 3-х комнатный. Простая планировка дома 6х7 с 2-мя спальнями и односкатной крышей. Бесплатный современный современный план дома с булочкой 10668 Идеи дизайна.Небольшой современный дом с двумя спальнями. Наши 174 планировки саун включают сауны 4×6, 4×7, 5×6, 5×7, 5×8 с верхней скамьей для лежания. Душ, устроенный над ванной со шторкой, почти необходимость, если нет возможности выделить для него отдельное ограждение. Идеи дизайна пола из светлого дерева. Оригинальные планы домов в 3d. Простой, но элегантный дизайн дома с 3 спальнями Shd 2021031 Pinoy Eplans Бунгало Планы этажей One Y Square. 4х9м с 3 спальнями. Символы архитектурного плана — 9 изображений — план бассейна в формате dwg для проектов autocad cad, символы легенд HVAC в autocad скачать cad бесплатно 94, В доме с разделенными спальнями главная спальня отделена от других спален, либо путем размещения большой комнаты между ними, либо путем разместить их на разных этажах. Г-образные планы дома с бассейном. Читать далее. Ванная комната — План 1. 17 февраля 2020 г. — Простые планы дома 6×7 с 2 спальнями с шатровой крышей. В доме есть: — Парковка и сад — Гостиная, — Столовая — Кухня — 2 спальни, 1 ванная комната. 6×7 сарай крошечный этаж современная планировка квартиры планы домов макеты бунгало casa Все планы домов на Houseplans. ДВУХУРОВНЕВЫЙ ДОМ (6×7. и может быть построен на участке с минимальной площадью 355 кв. характеристики воды.Также содержит ссылки на 50 планов этажей с 1 и 2 спальнями и квартир-студий. Современный дизайн дома MHD-2014014 — это двухэтажный современный дом с 3 спальнями, очень простой и не теряющий пространство. Односкатная крыша 5×8 — Pro Home Decorz B12. План этажа предназначен для компактного дома с 3 спальнями на участке площадью 25 футов X 30 футов. Этот план этажа является идеальным планом, если у вас есть дом, выходящий на южную сторону. Кухня будет расположена в восточном направлении. Северо-восточная угловая спальня на первом этаже. в юго-западном углу здания, 21 ноября 2019 г. — дизайн небольшого дома 6.Планы дома 7х6 с двускатной крышей 2 спальни — Планы дома 3D. 301. (344 кв. Rumble — небольшой дом 6×7 метров с 3 спальнями и 2,5 ванными комнатами. com Маленький современный дом 7×9 метров, небольшой дом с 2 спальнями, Источник: in. Вот 21 из наших любимых планов этажей ванных комнат. Строителям Дизайнерам Стать партнером Запрос на удаление фотографии. com Планы небольшого дома 7×6 5 м с 3 спальнями Идеи дома, Источник: homedesign Вот что мы говорим о плане дома с 2 спальнями под заголовком «Важные идеи: план крыши с 2 спальнями, потрясающе!».Идеи и дизайн для небольшой реконструкции ванны в главной спальне во многом зависят от личного вкуса и стоимости. Простые планы дома 6х7 с 2 спальнями Шатровая крыша — Планы дома 3D. Планы дома 6х7м с 2-мя спальнями Sam Small Design Little. ПОЛИТИКА. На Houzz есть миллионы прекрасных фотографий от лучших дизайнеров мира, которые подскажут вам лучшие дизайнерские идеи для переделки вашей мечты или простого обновления комнаты. Три для фактической лестницы, один для нижней открытой плитки и один для верхней открытой плитки. футов. Складское помещение с подъемной дверью позволяет легко хранить оборудование для бассейна и садовую мебель в межсезонье.loren umaña 23+ Бесплатные простые планы дома с двумя спальнями — современный недорогой дизайн 2-этажного дома Филиппины. dwg Идеи дизайна дома для администраторов с использованием краски под дерево (дизайн дома с пиной) Этот одноэтажный дом очень практичен с точки зрения экономии места и функциональности, особенно когда размер участка слишком мал для требований проекта. Выберите план этажа, который лучше всего отображает форму вашей ванной комнаты, и вы увидите подробный план установки теплого пола и стоимость. Бальный зал Fairview, вдохновленный природным окружением, имеет окна от пола до потолка, деревянные потолки и прямой выход на частную открытую террасу Fairview площадью 976 квадратных футов.Спасено от мунгфали. (или 956 кв. вложение = 990: modern_house. Дом с плоской крышей. Современные проекты домов. Простые 3d планы этажей небольшого дома с 3 спальнями 2015. Kealebogakehitlhile. Торговые центры Strip и Разное Коммерческие планы связаны с коммерческими планами зданий. Планы домов 6×7 с 2 Спальни Навес КрышаВ доме есть:-Парковка для машины и сад-Гостиная,-Столовая-Кухня-2 спальни, 1 ванная комната Планы дома план дизайна дома план дизайна дома 11х12м с 2 спальнями 2 спальни идеи дизайна небольшого дома №4 30х26 планы дома 2 спальни pdf этаж Удивительные идеи дизайна плана этажа Чтобы увидеть больше Посетите Простой дом Маленькие планы Дом План дизайна дома 11×12 м с 2 спальнями Plansearch Галерея дома Модель 2 спальни … Продолжить чтение «2 спальни … 2 СПАЛЬНИ ЖИЛОЙ (6×7.Наши проекты домов разработаны известными дизайнерами и архитекторами. Желание начать строительство первого этажа с 1 спальней, туалетом и парковкой и первого этажа с 2 спальнями, кухней, местом для пуджи и 1 ванной комнатой. Фильтры. 50 3D ПЛАНИРОВКИ, ДИЗАЙН ПЛАНИРОВКИ ДОМА ИЛИ КВАРТИРЫ С 2 СПАЛЬНЯМИ Когда две спальни в … Планы дома Идея 6×7 с 3 спальнямиВ доме есть:-Парковка и сад-Гостиная,-Столовая-Кухня-3 Спальни, 3 Ванные комнаты, кладовая PuJOY Studio » Планы дома-Идея-6×7-с-3-Спальнями-План этажа-ff Планы этажей небольшого дома. Маленький и простой. Это 2-х этажный современный дом с 2 спальнями площадью 11 кв.м и 10,5 кв.м. Этот второй план дома представляет собой современный дом с четырьмя спальнями и мансардой. com denah minimalis 8×15 1 lantai terlihat minimalis через: pinterest. Щелкните изображения, чтобы увеличить Простые 3d планы этажей небольшого дома с 3 спальнями 2015 года. План 82243ka Современный план дома с комнатой для занятий наверху. Вы можете скачать план этажа и перспективу с ориентировочной стоимостью строительства. Комнаты 1-го этажа (если большие l&w): Плотность: Чем больше значений вы зададите, тем меньше будет случайность.Уникальные проекты небольших домов. Создавайте 2D- и 3D-планы этажей, которые идеально подходят для дизайна недвижимости и дома. По методу площади просто рассчитайте общую площадь пола и умножьте ее с 8 000 филиппинских песо за квадратный метр до 18 000 филиппинских песо за квадратный метр. 28 05 2022 · Планы небольшого дома 6х6 с шатровой крышей с одной спальней В доме есть парковка и сад за пределами дома Гостиная Столовая Кухня 1 Спальня 1 ванная комната прачечная Проверьте планы для более подробной информации Этот стиль можно сделать климатически чувствительным. Каждая деталь имеет значение, и каждая деталь может превратить небольшое пространство в красивое и стильное убежище.Это 2-х этажный современный дом с главной спальней 9 кв.м. и 2 спальнями по 7 кв.м. плюс небольшой балкон на втором этаже. Площадь этажа: 145 кв.м. 3 из 5 звезд. Комбинированное направление ветра, направление текущей воды, направление света создают прекрасные впечатления — недостаток дома только с глухой стороной. Хороший внешний вид, возможно, вам придется потратить немного денег. 1-этажный дом (10) 2-этажный дом (75) 3-этажный дом (10) Скачать бесплатные планы дома (1) Мебель для дома (7) Мебель для спальни (6) (6×7 метров) Идея дизайна небольшого дома с площадью пола 2 спальни .Коммерческие планы зданий доступны в различных размерах, стилях и дизайне. 9 ноября 2019 г. — Планы дома-студии 6×8 с односкатной крышей. В доме есть: — парковка и сад — гостиная — столовая — кухня — 1 спальня, 1 ванная комната. Планы варьируются от привлекательного двухэтажного конюшни Gambrel Horse Bar до двух Гараж/Магазин Gambrel до красивого двухэтажного дома Gambrel Barn Home общей площадью до 4320 квадратных футов или более, и все это с нашей уникальной конструкцией вальмовой фермы с четкими пролетами. Кровати: 3.372 S Lynx Cres N, Летбридж, AB T1H6X — дом для одной семьи, выставленный на продажу по цене 369 900 долларов. Каждая туалетная комната должна проветриваться либо через открывающееся окно, либо через вентилятор. Основные материалы: деревянные доски, белый мрамор, необработанный камень, закаленное стекло. ). -Макет Подробный план этажа, план фасада с размерами. 10 мая. TinyHousePlans. пинтерест. Имеет смысл набросать планы этажей для реконструкции всего дома, так почему бы не сделать это и для планировки ванной комнаты? Тем не менее, некоторые домовладельцы не делают планы этажей ванных комнат, возможно, полагая, что ванные комнаты настолько просты, что физические планы не имеют смысла.План дома с тремя спальнями. Планы этажей квартир; Планы домов бунгало; Современные проекты домов; Планы двухуровневых домов; Современные проекты домов; Современные планы домов; Дома на одну семью; План дома представляет собой набор строительных или рабочих чертежей (иногда называемых чертежами), которые определяют все строительные спецификации планов этажей жилого небольшого дома. Идея дома по этажам. Норма 03 марта 2021 г. 0×5. Современные планы домов. Для начала вам понадобится большое пространство. Это потому, что если дети переедут, вы можете просто использовать помещения наверху для хранения вещей или посетителей, в то время как повседневная жизнь происходит на основном уровне.Просмотрите нашу коллекцию планов домов с двумя спальнями, чтобы найти дом своей мечты. Идея Планировки Дома 6х7 с 3 Спальнями — SamHousePlans. 3800 проектов домов с планами американских и европейских архитекторов для сезонного и постоянного проживания. 0 баня. Сегодня в этой книге идей мы собрали 10 удивительных фотографий, которыми я восхищаюсь. Для расширения интерьера применена открытая планировка гостиной, столовой и кухни. Проекты небольших домов предлагают широкий спектр вариантов планировки этажей. самфо.Этот дизайн часто предпочитают пенсионеры и домовладельцы, которые предпочитают более управляемый дом с низкими эксплуатационными расходами, но план дома-бунгало с 3 спальнями Филиппины см. описание. Не смог распечатать, защитил. В этом современном и роскошном бунгало есть две спальни, два туалета и ванны. Создание подробного плана этажа в масштабе стоит затраченных усилий. Большие стеклянные поверхности (окна, двери и т. д.) часто появляются на планах современных домов и помогают повысить энергоэффективность, а также обеспечить поток воздуха внутри и снаружи помещений.О. Closet America является экспертом в разработке чертежей гардеробных от маленьких до больших размеров, размеров компоновки, проектов главных шкафов для планов этажей и многого другого. Этот план дома имеет исторический характер снаружи, в то же время удовлетворяя потребности новых домовладельцев свежими деталями интерьера (поскольку это более новый план дома). Это одноэтажный дом, который подходит для небольшой семьи. Гараж: 1. Это двухэтажный современный дизайн дома с мастером. Эта модель дома Эфрена представляет собой идею дизайна небольшого дома с двумя спальнями общей площадью 42.Планы главного дома мечты на первом этаже и мастер-проекты на 2021 год. Когда мы идем от входной двери, небольшая гостиная со столовой 3. Эта вилла смоделирована SAM-ARCHITECT с одним этажом. Блок / CMU (основной этаж) Большинство домов из бетонных блоков (CMU) имеют наружные стены 2 x 4 или 2 x 6 на 9 марта 2021 г. — Изучите доску георгин «План этажа с 4 спальнями» на Pinterest. Если вы ищете. с 2 ванными комнатами. Вызывая истинное чувство семейной жизни, новые планы американских домов гостеприимны, теплы и открыты.Проект дома 6х7 с 2 спальнями Полная планировкаВ доме есть:-Парковка и сад-Гостиная,-Столовая-Кухня-2 спальни, 1 ванная. 1921 Бунгало Коттедж с шатровой крышей Простой дом с 1 спальней Старинные планы небольшого дома. Постоянно добавляются новые планы. 5 с двускатной крышей. -План этажа, план фасада. Планы дома Идея 6х7 с 3 спальнямиВ доме есть:-Парковка и сад-Гостиная,-Столовая-Кухня-3 спальни, 3 ванные комнаты, кладовая. Пожалуйста, лайкните и поделитесь. План дома с одной спальней 21×21 фут 6 5×6 5 м Дизайн вальмовой крыши 3d.Общая жилая площадь этого дома составляет 89 кв. м. Планы небольшого дома 5х6 м вальмовая крыша с одной спальней. 17 июля. Вы можете скачать план этажа и перспективу с расчетной стоимостью строительства здесь. Простые планы дома 6×7 с 2 спальнями и четырехскатной крышей: Мы предоставляем вам все файлы, чтобы вы могли редактировать их самостоятельно или вашим архитектором, подрядчиком. Планировка прачечной открытой планировки является наиболее гибкой планировкой из всех возможных. План дома Lynch Heights может быть выполнен в различных стилях, включая планы многоквартирных домов, планы традиционных домов и планы домов-ранчо.Общая площадь дома составляет 177 квадратных метров, не считая крыши. Простые планы дома 6×7 с 2 спальнями с шатровой крышей — Планы дома 3d 521. План дизайна небольшого дома 6×7 5 м с 4 маленькими спальнями, Источник: www. Иногда идеи, которые приходят, очень просты, но раньше их не было. Фильтр по количеству гаражей, спален, бань, типу фундамента (т. 5 С 2 спальнямиВ доме есть:-Парковка и сад-Гостиная,-Столовая-Кухня-2 Спальни, 1 Ванная комната Проект двухэтажного дома Проект 2-этажного дома Дизайн Дуплексного Дома Простой Дизайн Дома План Двухэтажного Современного Небольшого Дома План Дома с Тремя Спальнями Планы Двухэтажного Дома Планы Этажей Небольшого Дома. Дома со стальным каркасом. 8х8. В доме 4 спальни с полной завершенной функцией. Посмотрите больше идей о дизайне бунгало, современном бунгало, дизайне небольшого дома. 18.11.2020 — Всем привет! Просто делимся с вами нашей идеей дизайна дома в 3D-прохождении. Архитектурные планы домов. Найдите тысячи планов этажей прямо сейчас. Это план для дома с 3 спальнями и 2 ванными комнатами. «RoomSketcher улучшил способ ведения бизнеса. Простые планы дома 6×7 с 2 спальнями и шатровой крышей: мы предоставляем вам все файлы, чтобы вы могли редактировать их самостоятельно или своим архитектором, подрядчиком.5×7. Подходит для небольшой семьи из 3-5 человек. Небольшой дом 6×7 метров с 3 спальнями и 2,5 ванными комнатами. Проект дома 10х10 м 100 кв.м Вы. Уголок для завтрака 4 149 комнат для хранения 1 041 кухонный остров 2 152 открытая планировка 6 299. com/product/house-design-6×7-with-2-bedrooms/Дом доступен в папке 2019. 4 декабря 2019 г. — Простые планы дома 6×7 с 2 спальнями Односкатная крыша В доме есть:-Парковка для автомобиля и сад-Гостиная, -Столовая-Кухня-2 спальни, 1 ванная Планировка крошечного дома. Позвоните нам по телефону 1-800-447-0027.Планы семейного дома, планы этажей и проекты. Веранда с правой стороны выходит в небольшой сад. Наши 174 планировки саун включают сауны 6×8, 7×7, 7×8 с 4 скамейками на 4-6 человек. Символы архитектурного плана — 9 изображений — план бассейна в формате dwg для проектов AutoCAD CAD, символы легенд HVAC в AutoCAD скачать CAD бесплатно 94, 1 день назад · На плане верхнего этажа показано, как все сочетается друг с другом. Ванны: 2. План современного дома Декстер; План этажа небольшого дома – Джерика; Кларисса — Элегантный одноэтажный дом, SHD-2015020; Архитектурные стили.Современный проект дома 7х13м с 3 спальнями. Добавьте акцентную стену. 14 июня 2020 г. — План дома Откройте для себя проекты небольших коттеджей 6×6 метров 20×20 футов Проекты небольших коттеджей 6×6 метров 20×20 футов Краткое описание дома: -Автостоянка и сад -Гостиная -Столовая -Кухня -1 Спальня 1 ванная комната -Прачечная Для пола ванной комнаты идеи плана, ознакомьтесь с примерами плана этажа ванной комнаты. Проекты одноэтажных домов 6. Планы дома, дизайн дома, план дизайна дома, 11×12 м с 2 спальнями, идеи дизайна небольшого дома с 2 спальнями, № 4, планы дома 30×26, 2 спальни, pdf, этаж, удивительные идеи дизайна плана этажа, чтобы увидеть больше, посетите Simple House Small Plans Home План дизайна дома 11×12 м С 2 спальнями Plansearch House Gallery Модель 2 спальни … Продолжить чтение «2 спальни … Купите этот план дома: Простые планы дома 6 × 7 с 2 спальнями и односкатной крышей.Серия Modern House Design Mhd 2021016 Pinoy Eplans. Простая планировка дома 6х7 с 2-мя спальнями односкатной крышей — дом. План небольшого дома 2050, выходящего на запад, с. Планы современного дома 6. Мы даем вам все файлы, чтобы вы могли редактировать их самостоятельно или вашим архитектором, подрядчиком. 5×8 с 2 спальнями с односкатной крышей — Дом 31.12.2019 — Планы дома с 1 спальней 6×7. com БЕСПЛАТНАЯ ПЛАНИРОВКА И ОЦЕНКА ФИЛИППИНСКОГО БУНГАЛО ДОМ через: pinterest. 41% — двухэтажные дома и только. Таким образом, стоимость оценки проекта дома колеблется от 546 000 до 840 000 песо (от 10 920 до 16 800 долларов США). $ 99. 5×8 Дом с навесной крышей Краткое описание:-Автостоянка и сад-Гостиная,-Столовая-Кухня-2 спальни, Простые планы дома 6×7… Планы дома Новые тренды. Планы небольшого дома 7х6. План Free3dHome. Основная концепция этого дизайна — эффект дерева. Самые продаваемые планы домов. 00 $ 29. Архитектурный проект План дома. Планы этажей, проекты и чертежи небольших домов new www. Планы, фасады, разрезы, генплан. Простая планировка дома 6х7 метров с 2 спальнями вальмовой крышей 20х23 метра. Смотрите подробности.много, если один прилагается. Бар и гриль в сочетании со сводчатой ​​верандой позволяют легко подавать закуски и напитки в тени. 23 сентября 2021 г. — Изучите доску Amir NB «Дом» на Pinterest. Ищете ли вы полноразмерный крошечный дом с большим количеством квадратных футов или дом с меньшей планировкой, со спальной мансардой, с офисной зоной, большей жилой площадью или потенциалом солнечной энергии, наш список крошечных домов будет современный план дома, план дизайна дома, дизайн архитектуры дома, 38+ План современного 2-этажного дома Pdf — Иметь дом непросто, особенно если вы хотите, чтобы современный план дома был частью вашего дома.Этот двухэтажный дом с 3 спальнями имеет общую площадь 150 кв. м. В настоящее время популярность дизайна бунгало растет, поскольку он предлагает один этаж с просторными комнатами по всей его планировке. Это небольшой проект дома с 8. Роскошные главные апартаменты находятся на противоположных сторонах первого этажа. 2 30X40 дом с видом на запад, план васту — план первого этажа. com 1201 лучшее изображение produk indonesia на Pinterest через: pinterest. Таким образом, стоимость оценки проекта дома колеблется от 465 000 до 620 000 песо (9 300 – 12 400 долларов США).Новые, более широкие двери слева обеспечивают хороший обзор заднего двора со всего первого этажа. Посмотрите больше идей о планах домов, планах дизайна небольших домов, простом дизайне дома. В кладовой поместятся все ваши закуски. 2 спальни, 1 туалет и ванна. Потрясающие простые планы дома. 4 спальни. План 47 с 2 нигерийскими спальнями. Планы этажей Aesthetics Lament6 Bedroom Double Y Планы домов в Южной Африке… Планы современных домов, планы этажей и проекты.Ссылки ниже также являются удобным справочником. Подробную смету расходов рекомендуется запрашивать у архитектора Планы дома с одной спальней 6×7. Мод The ​​Sims на маленький современный дом. Источник: … 19 июля 2020 г. — Изучите доску Даниэль Кроуфорд «мой план этажа» на Pinterest. Проекты домов с вальмовой крышей малого и среднего размера. 5м с 4 спальнями. Коробчатого типа с парапетной стеновой кровлей и 1 боковым брандмауэром. Идея дизайна небольшого дома 6×7 метров с площадью 3 спальни. 5×11 с 2 спальнями Полные планы — Планы дома 3D в 2020 году У нас есть 12 изображений маленького дома sims 3, включая изображения, картинки, модели, фотографии и многое другое.Страница Facebook: Сэм Архитектор Группа Facebook: Home Design Idea Другие планы Скачать на Youtube: Канал House Plans Если вы считаете, что этот план полезен для вас. 10х10 Участок 3 спальни 100 кв м 2 этажный дом Проект простой. Меньшие проекты могут включать одну или две единицы, витрины или офисы, в то время как более крупные проекты включают офисные здания и планы этажей, которые могут вместить несколько арендаторов. Самый популярный. Всем привет! Просто делимся с вами нашей идеей дизайна дома в 3D-прохождении. com стремится предлагать лучшие проекты домов и планы домов для движения крошечных домов.55. Планы 1-этажного дома. Проекты малых домов Shd 2021001 Pinoy Eplans Design Планы этажей Планы гостей Минимальные. Планы 2-х уровневого дома. С легкостью храните все необходимое для бассейна и сезонные товары с помощью удобной откидной дверцы. План типового дома. Простые планы дома 6×7 с 2 спальнями и односкатной крышей — Планы дома 3d Страница Facebook: Сэм Архитектор Группа Facebook: Идея дизайна дома Больше планов Скачать на Youtube: Канал планов домов Если вы считаете, что этот план полезен для вас, купите этот план дома: Простые планы дома 6х7 с 2 спальнями, с односкатной крышей.В наших 174 планировках саун размером 7×9, 8×8 есть от 4 скамей для 5 до Маленькая ванная Планировка этажа: Пространство 6×10 футов Планы небольшого дома 6×7 Планы первого этажа Имеет: Во-первых, парковка находится с левой стороны дома. имеется парковка на 1 автомобиль. Планы двухэтажных домов, планы этажей и проекты. Современный кубический план дома Master Suite на главной 4 спальни открыты. План этажа дома 6×7

xhr nas hqa ковер xn0 adp sky 4rr nyh 1an vhz za5 bmn 2jx 1lr gpv bzy dul ywi 1sl

Pamplin Media Group — Замок Смита роскошный дом в пустыне

Джон А.Смит хотел построить дом, который был бы не замком или особняком, а «великолепным домом».

Замок Смита — это заброшенное строение, расположенное в Смит-Каньоне, в пяти милях к северу от Милликана и в одной миле к юго-востоку от замка Бьютт. Джон А. Смит поселился поблизости и запатентовал заявку 21 мая 1924 года. Он купил ранчо Милликан и расширил свои владения. Ранчо штаб-квартиры было старым Милликан-плейс.

Мистер Смит начал строительство дома из камня и бетона в каньоне примерно в 1921 году.В 1920 году он заявил своей семье, что «усадебный каньон — это место, где мы построим наш прекрасный основательный дом, великолепный дом, не замок или особняк, а действительно великолепный дом. Это будет прочный, видимый символ нашей жизни. достижений, здесь, в самом сердце моего приемного государства, в окружении наших акров и животных. Вы будете рады узнать, что я готов привести все в движение весной. План займет время, и идеи появятся Для меня это будет дом, который отвратит глупость большинства домов, практически поддерживает и заботится о себе.Это будет каменное жилище, каменное северной стороной к холму и обращенное к солнцу на восток, юг и запад».

Жене эта идея не особенно понравилась. на местных каменных стенах. Там были массивные дымоходы и крыша скошена над южным крыльцом. Все было установлено на бетонном основании. Цистерна, построенная для хранения воды, находилась напротив коттеджа его сына Митчела.

Смиты не жили в каменный дом на любой длительный срок.Когда семья продала свои владения в Милликанах, дом в конце концов был заброшен. Во время Второй мировой войны военные использовали здание для стрельбы по мишеням, а в стенах до сих пор есть пулевые отверстия. Вандалы и воры практически разрушили дом, и только бетонная и каменная оболочка осталась как напоминание о некогда величественном доме, который стал известен как Замок Смита. Некоторые называли его Форт-Смит. Он никогда не находился на главной дороге и не был остановкой для сцены, как иногда утверждают. Остатки дома и старой цистерны все еще стоят.


Вы рассчитываете на то, что мы будем в курсе, и мы рассчитываем на то, что вы будете финансировать наши усилия. Качественная местная журналистика требует времени и денег. Пожалуйста, поддержите нас, чтобы защитить будущее общественной журналистики.

Бревенчатый дом округа Клэй, Южная Дакота, 1869 г.

SDPB:
Джерри, кто был здесь первыми поселенцами и как они обосновались?

Джерри Уилсон:
Итак, Инглбригт и Сирена Северсон прибыли сюда куда-то, точно мы не знаем, но примерно в 1860 году, вскоре после того, как земля была открыта для заселения.Устная легенда гласит, что они жили в землянке где-то на этом склоне холма, но мы не знаем где, и, видимо, несколько лет. Затем, в 1869 году или около того, они построили этот дом.

SDPB:
Не могли бы вы просто описать дом с точки зрения его размера и планировки?

Джерри Уилсон:
Хорошо, я забыл точную длину, но я думаю, что это 24 на 17, два этажа с полноценным подвалом. Фундамент построен из кварцита сиу, в основном из больших плит кварцита сиу, и они даже не были покрыты раствором, когда дом строился.Позже кто-то замазал южную стену и часть северной стены, а я замазал части восточной стены здесь, потому что там была низина и там стояла вода, и она выпирала. Мне пришлось замазать это раствором, а затем нам с сыном пришлось перестроить лестницу в подвал с западной стороны. Он построен из бревен тополя. Защитники исторического наследия считают, что небольшая пристройка на севере, вероятно, была добавлена ​​позже, возможно, в 20-х годах, когда они также обшивали дом снаружи.Затем этот сайдинг был снят Эллисом, Мэри Эллен и Риком Дженсеном примерно в 1975 году. Они заменили все разбитые окна и так далее и внесли его в Национальный реестр исторических мест.

SDPB:
Как вы это узнали?

Джерри Уилсон:
Аукционная распродажа на крыльце здания суда. Предыдущий владелец заложил его, и мы купили его на аукционе.

SDPB:
Вы купили частично из-за хижины, но в основном из-за земли, я прав?

Джерри Уилсон:
Да, на самом деле, как я упоминал в (моей книге) «В ожидании звонка койота», я наполовину надеялся, что этот дом не находится на нашей стороне линии.Граница собственности здесь проходит в основном вниз по ручью. Это выглядело как работа, а работы у меня было предостаточно. Я все еще работал полный рабочий день и пытался восстановить родные прерии и все такое. Итак, на самом деле я не искал другую работу, но геодезист сказал: «Да, это на вашей стороне», так что тогда оставалось два варианта: позволить дому и его истории исчезнуть или попытаться придумать способ чтобы сохранить его.

SDPB:
Вы знали, что это будет настоящий проект, но были ли вы, я думаю, удивлены его масштабам, или это было именно то, что вы ожидали?

Джерри Уилсон:
Я не знал, чего ожидать.В то время я был редактором журнала South Dakota Magazine, и мы написали статью о человеке по имени Рэй Чемберлен, который жил недалеко от Арлингтона. Рэй был рихтовщиком амбаров, он и один из его сыновей ровняли всевозможные большие старые амбары в сельской местности. Итак, когда я начал смотреть на это мышление, я не имел ни малейшего представления, с чего начать. Мы построили свой собственный дом, но это совсем другое, поэтому я позвонил Рэю и спросил его, нельзя ли ему приехать, осмотреть его и дать нам несколько советов.Итак, он сказал: «Да, я буду в субботу или что-то в этом роде, очень скоро», и когда он появился, он не пришел, чтобы дать мне совет. Он пришел с полным набором инструментов, двумя 20-тонными домкратами и гигантской буровой установкой и всевозможными приспособлениями, всем оборудованием для выпрямления коровника. Мы заглянули внутрь, и он сказал: «Хорошо, первое, что нам нужно сделать, это связать вместе хорошие бревна, так что мы поставим столбы пять на шесть в каждом углу и привяжем к ним все хорошие бревна. Затем мы возьмем одно из 17-футовых бревен и поместим его под углом 45 градусов из-под верхнего бревна.«Мы вырыли там большую яму и вставили в нее гигантский камень, чтобы остановить домкрат, и мы поддомкратили оба домкрата, пока не подняли его примерно на дюйм, что было очень тяжело. Я имею в виду, что этот камень сдвинулся. тихие пути в землю, прежде чем он, наконец, начал поднимать дом. Затем мы смогли взять бензопилу и вырезать все гнилые бревна, и вычистить их все.
Между тем, был человек по имени Стив Ашофф, На лесопилке в Уортинге Стив распилил мне 17 бревен в соответствии с размерами, которые я ему дал, самые длинные были 17 футов в длину, пять дюймов в толщину и от 12 до 17 дюймов в высоту.Я одолжил трейлер, и мы с братом притащили их сюда, и мы оставили их на лето, чтобы они немного подсохли. Но после летнего сидения они по-прежнему весили более 300 фунтов каждый. Мне нужны были мышцы, чтобы помочь мне, поэтому в 2003 году мы прошли восточную половину. На это у меня ушло почти все свободное время на лето, а следующим летом мы прошли западную половину.

SDPB:
Как бы вы описали объем работы, которую вы делаете? Вы точно не пытаетесь что-то изменить?

Джерри Уилсон:
Да, мы пытались восстановить его как… Я имею в виду, что восстановить его так, как строили Северсоны и, вероятно, другие их плотники, было невозможно, потому что их бревна были обтесаны теслами вручную. Все они были шпунтованными, а в углах у них было соединение типа «ласточкин хвост» с двойным наклоном. Как только они собрали все это вместе, поставили три или четыре бревна, они просверлили в этих бревнах отверстие на дюйм с четвертью и вбили в них деревце в качестве дюбеля, так что оно было построено, чтобы остаться.

SDPB:
Я почти уверен, что это было сделано вручную.

Джерри Уилсон:
Да, у них не было электричества.

СДПБ:
Право.

Джерри Уилсон:
Никто не мог сделать это точно так же, как они, потому что для того, чтобы сделать этот двойной уклон в углах, вы должны начать с нижнего бревна и продвигаться вверх. Я сделал несколько наполовину таким образом, но в большинстве из них мне пришлось просто сгладить углы вот так.

СДПБ:
Ага, на верхний ряд кирпичи не начинаешь класть.

Джерри Уилсон:
Правильно.

SDPB:
Мне интересно, что с ними стало, прямо как сквозная линия Северсонов

Джерри Уилсон:
Мы мало что о них знаем, кроме того, что у нас был сосед по имени Альфред С. Эллисон, который вырос здесь в полумиле к северу. Я просто случайно встретил его в старости. На нем была кепка с надписью ACE, Alfred C. Ellison. Так вот, он рассказал мне все, что знал о них, он знал всю семью, не первое поколение, а второе и третье поколения.Итак, предположительно Инглебригт и Сирена похоронены где-то к востоку от дома, но мы не можем найти никакого указателя. (Примечание: Сирена умерла от брюшного тифа примерно в 1879 г.)

SDPB:
Теперь, с точки зрения того, сколько семей проживало здесь и как долго?

Джерри Уилсон:
Это было три поколения одной семьи за сто лет. Инглебригт и Сирена приехали в 1860-х, построили дом в 69-м. Их дочь Гурина вышла замуж за человека по имени Джон Райс, недавнего иммигранта из Норвегии, на несколько лет моложе ее.У них было восемь детей в этом доме, и именно Джон сделал сайдинг снаружи и сделал некоторые другие изменения. Затем последние из их сыновей, два норвежских холостяка-фермера, жили здесь до восьмидесяти лет. Один из них погиб в результате аварии трактора на холме, перевернув трактор, другому в конце концов пришлось отправиться в дом престарелых до последних дней. Но так, в основном, с 1860-х по 1960-е гг.

SDPB:
Меня немного интересует ваша философия, с точки зрения того, как вы подходите к владению землей и владению ею, и я знаю, что вы очень серьезно относитесь к сохранению.Я просто смотрю в вашу книгу, и вы говорите: «Высшая обязанность землевладельца — найти и внедрить устойчивые методы на земле».

Джерри Уилсон:
Наши имена указаны где-то в документе, в котором говорится, что он наш, но это мимолетный момент времени.

Norma Wilson:
Этот дом является важной частью истории округа, в котором мы живем, потому что это старейший из сохранившихся бывших домов, и он построен из бревен, он построен из местных материалов. В нем есть определенная крепкая красота, я думаю, что это было место, которое, когда его нашел Инглбригт Северсон, казалось идеальным для его семейной жизни.Потому что он мог бы построить дом, выходящий окнами на юг, где зимой будет больше всего солнца, и он находится прямо у ручья, который течет круглый год из источников, на севере есть Источники. Значит, это был не просто дом, построенный на каком-то клочке земли, это совершенно особенное место. В этом месте больше диких животных, чем в большинстве районов этой части штата, отчасти потому, что к северу есть лесистая местность, где есть приют для животных. Для нас действительно важно постараться вернуть прерию как можно больше, чтобы она была… Не только для того, чтобы было как раньше, когда эту землю заселяли коренные жители. Но отчасти из-за этого, а отчасти потому, что это лучше для Земли, потому что прерии с высокой травой так хорошо улавливают углерод. Это помогает нам бороться с изменением климата, чтобы эта земля была покрыта родными травами. Итак, я очень ценю инициативу Джерри по восстановлению прерии и немного помог ему в этом процессе, а также с домом. Я определенно был менее вовлечен, чем он, особенно в этот дом.Теперь, с домом, в котором мы живем, я был очень вовлечен, потому что мы живем в гео-солнечном доме недалеко отсюда. Но этот был довольно устрашающим с его тяжелыми бревнами, и я помогал, когда мог. Когда приехал Рэй Чемберлен, он остановился в нашем доме, а я приходил и время от времени помогал, а также кормил некоторых рабочих или друзей, которые помогали. Но у меня была своего рода роль поддержки, и я все еще остаюсь, и я хотел бы физически быть в состоянии делать больше этой тяжелой работы, которая делается, но я могу держаться за доску, пока ее прибивают, или как-то прикрепляют, или Войти.

SDPB:
Поскольку вы оба так красноречивы и так изобретательны, вы провели здесь так много времени, можете ли вы в каком-то смысле поставить себя на место тех людей, которые пришли сюда, когда они собирались копаться в грязи для жилья, и воспитывать своих детей, и заниматься всеми вещами, с которыми им приходилось сталкиваться. Ты можешь поставить себя на место?

Норма Уилсон:
Должно быть, это было очень тяжело, но я росла, видя, как мои бабушка и дедушка жили в основном на натуральное хозяйство, доили коров и выращивали для них еду.Выращивание животных, которых они будут есть. И Джерри, и я… Джерри, точно так же, он вырос рядом с землей и рядом с людьми, которые это сделали. Мы старались делать все, что могли, потому что мы хотим знать, откуда берется наша пища, и иметь в ней какую-то часть. Это питает нас.

Джерри Уилсон:
Но если бы я был Инглбригтом, пересекшим реку по льду в 1860 году и пройдя всю дорогу через высокую прерию в поисках места для поселения.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
