Ленточный фундамент для каркасного дома: Какой фундамент выбрать для каркасного дома

виды, расчёты, материалы и инструменты, инструкция по устройству

Содержание

• Виды ленточных фундаментов
• Расчеты ленточного фундамента
• Материалы и инструменты для устройства фундамента
• Устройство ленточного фундамента
• Ленточный фундамент для бани

Каркасные дома стали очень востребованными в наши дни. Эти дома имеют легковесную конструкцию, которая применима на фундаментах любых видов. Фундаментом называется часть дома, которая находится под землей. Для каркасных зданий применяют в основном ленточный вид фундамента. Такой фундамент имеет вид полосы, которая идет по периметру здания. Чаще всего применяется финская технология или канадская. Многие собственники осваивают эти технологии, и пробуют возвести ленточный фундамент под каркасный дом. Главное в постройке дома – это выполнять все указания аккуратно и в определенной последовательности.

Для прочности каркасного дома необходимо возвести крепкое основание под него.

Ленточный фундамент под каркасный дом своими руками будетсамым оптимальным основанием. Этот фундамент предусматривает высокую стоимость его устройства. Но, несмотря на это, ленточный фундамент будет крепко стоять на любых, даже склонных к подвижности и просадочности, грунтах.

Они применяются на грунтах средней и высокой степени пучинистости. Фундаментная лента под стены соединяется в общую пространственную раму. Устройство фундамента требует внимательного подхода, оплошность может привести к непредсказуемым последствиям.

к содержанию ↑

Виды ленточных фундаментов

Возведение каркасного дома

Ленточный фундамент по конструктивам делят на виды:

1. монолитный – этот вид устраивается непосредственно на строительной площадке;
2. сборный – в состав этого фундамента входят фундаментные подушки и блоки, изготовленные на заводе и смонтированные на месте строительства;

По заглублению ленточные фундаменты делят на:

1. мелкозаглубленные;
2. заглубленные.

Для сооружения каркасного здания больше подойдет мелкозаглубленный монолитный. Он имеет вид основания, которое проходит по всей длине несущих стен и заглубляется не более чем на полметра. В зимний и весенний период этот фундамент вместе с грунтами поднимается вверх, а после – становится в исходное положение. В связи с этим не происходит деформаций основных конструктивных элементов здания.

к содержанию ↑

Расчеты ленточного фундамента

Перед тем, как сделать фундамент для каркасного дома, нужно произвести необходимые расчеты. Расчеты фундамента зависят от:

1. видов грунта на строительной площадке;
2. наличия подвала в доме;
3. определения размеров дома и применяемых материалов, а в итоге и всех нагрузок на дом;
4. наличия подземных вод и глубины промерзания грунтов.

Расчёты ленточного фундамента под каркасный дом

Характеристики грунтов производят в специальных лабораториях. Можно самим взять образцы грунтов с места строительства и отнести в лабораторию, а можно вызвать инженеров-геологов. Это зависит от вашей финансовой обеспеченности. Если же вы решили провести исследование своими силами, то вам сначала необходимо вырыть траншею на 1,5 м и исследовать почву из неё. Возможно, у вас будут такие типы почв:

• скалистые;
• песчаные;
• глинистые
• каменистые;
• гравийные.

Гравийный грунт подходит для оснований лучше всего. Он не обладает набуханием и не удерживает влагу. А мелкопесчаный грунт является практически непригодным для строительства. Глинистый грунт приводит к смещению.

При подсчете общей нагрузки на дом, можно воспользоваться таким методом: 1 погонный метр дома при высоте стен примерно 3 м, весит 1.7 т. Если дом имеет один этаж, то периметр умножаем на 1,7. А если дом в два, и более этажей, то периметр дома умножаем на количество этажей и на 1,7. Нужно помнить, что от долговечности фундамента зависит судьба всего дома.

Строительство фундамента

к содержанию ↑

Материалы и инструменты для устройства фундамента

Ленточный фундамент для каркасного дома предусматривает наличие таких материалов и инструментов:

• арматурные стержни
• песок из карьера
• гибкая проволока из металла
• щебень крупной и мелкой фракции
• цемент разных марок
• гидроизоляция
• пассатижи для загибания проволоки
• пилу для досок
• строительный вибратор
• лопата.

к содержанию ↑

Устройство ленточного фундамента

Существуют такие этапы строительства ленточного фундамента:

• Разметка фундамента

Когда все материалы и инструменты приготовлены, необходимо сделать разметку здания относительно стен и фасадов. Нужно четко знать, где будет стоять фундамент. Ещё нужно провести расчеты размеров ленточного фундамента под каркасный дом. После расчета размечают фундамент. Для разметки используют колышки и веревку, натянутую между ними. Натягивают следующий ряд веревок больше ширины стен на 10 см. Необходимо также сделать углы прямыми. Для этого применяют лазерный измеритель, или просто измеряют и сравнивают диагонали.

После этого, по разметке копают траншею глубиной полметра. Внизу траншеи укладывается песчаная подготовка и заливается водой.

• Устройство ленточного фундамента.

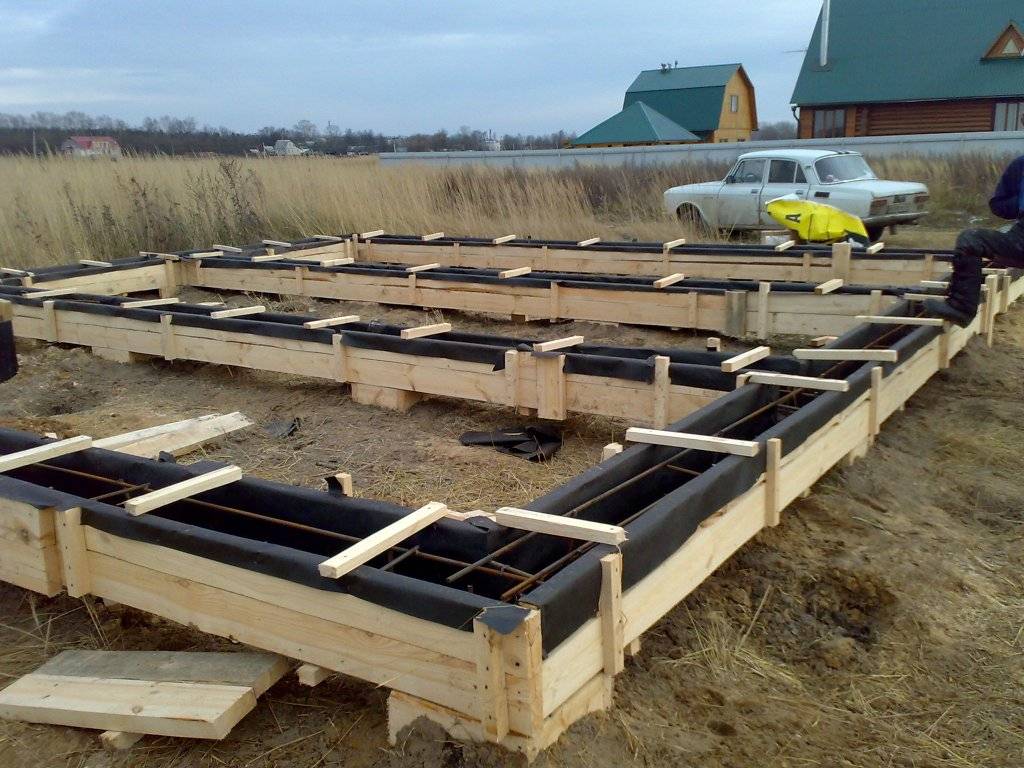

Следующим этапом идет устройство опалубки:

1. Гидроизоляция фундамента. Сначала по бокам поверхности траншеи укладывают гидроизоляцию. Это может быть слой рубероида. Но недостаток рубероида в том, что через пару лет он начнет отслаиваться от поверхности и гидроизоляцию придется повторить. Идя же в ногу с новыми технологиями, в качестве гидроизоляционного материала можно применить пенетрон, который добавляют прямо в бетонную смесь. Он сделает фундамент непроницаемой конструкцией.
2. Устройство опалубки. Сверху по гидроизоляции вертикально укладывают обрезные доски 5 см толщиной. Сбивать доски рекомендуют с внутренней стороны, а гвозди направляются извне. Между досками не должно быть щелей. Чаще всего для опалубок используют доски из деревьев хвойных пород. Допускаются доски из осины и ольхи. Они должны быть не сырыми и шириной не больше 150 см. Доски должны быть выше уровня земли на 30 см.

   Армирование ленточного фундамента под каркасный дом

3. Армирование ленточного фундамента. В середину опалубки укладывают арматуру диаметром от 10 до 16 мм, предварительно очищая её от ржавчины и грязи. Перед устройством арматуры необходимо внимательно осмотреть опалубку и устранить все дефекты. Арматуру связывают проволокой или используют сварку. Сварка имеет недостатки в том, что при таком способе соединения арматуры, гибкость армирования падает. Вязать проволоку можно пассатижами или применить автоматический пистолет. Около 5 см верха нужно оставить без арматуры, чтобы в последствие вся арматура была покрыта бетонной смесью.
4. Бетонирование. После этого опалубку заливают бетоном. Бетон делают из цемента марки М500, песка в соотношении 1:3, гравия и воды. Иногда ещё добавляют пластификаторы. Они обеспечивают прочность фундаменту. Бетонная смесь по консистенции должна быть не жидкой и не сухой. По виду она напоминает густую сметану.

Бетонную смесь либо приобретают готовую, либо же делают сами в бетономешалке. Сначала засыпают сыпучие материалы, а потом добавляют воду. Бетонную смесь заливают в опалубку до указанного уровня и разравнивают. Заливка фундамента производится за несколько заходов, так как количество смеси очень большое. Разрывы между подходами должны быть не более суток. Нужно следить за тем, как ведет себя бетонная смесь.

Для уплотнения бетона используют вибратор. Он удаляет оставшиеся пузырьки изнутри, чтобы не образовывались поры в бетоне. Вибратор снижает сцепление бетона, и бетонная смесь хорошо уплотняется. Когда фундамент высыхает, его накрывают водонепроницаемым материалом. Это предотвращает образование трещин.

Для застывания бетонной смеси потребуется около двух суток. Но прочность фундамента набирает в течение нескольких недель. Если же вы решили параллельно с домом построить и баню, то после заливки фундамента под дом, следует приступить и к устройству ленточного фундамента для каркасной бани.

к содержанию ↑

Ленточный фундамент для бани

Ленточный фундамент для каркасной бани – это конструкция из толстых стен. Стены и их толщину рассчитывают отдельно. Толщина будет зависеть от материала исполнения. Могут использоваться такие материалы:

• Бетон
• Натуральный камень
• Железобетон

Существуют определенные правила, которые нужно выполнять для долговечности, надежности и безопасности фундамента. Фундамент нужно укладывать на 20 см глубже промерзания грунта. В общем, глубина не должна превышать 70 см. Для возведения каркасной бани также применяют мелкозаглубленный фундамент.

Фундамент каркасного дома своими руками – это важный шаг при строительстве. Просчеты и недочеты могут привести к обвалу целого дома или бесконечным ремонтам в течение долгого времени. Но все же это не такой сложный процесс, как кажется. Вполне достаточно действовать последовательно и с умом!

Строить ли каркасный дом на ленточном фундаменте?

Автор: Алексей Алексеев

Отправить на почту

Совсем недавно (10-12 лет назад) частные застройщики, говоря о деревянном доме, имели в виду непременно бревенчатое строение. Считалось, что только бревно – настоящее, скобленое – достойно стать материалом для теплого и прочного малоэтажного жилого здания. Но технологии развиваются, меняется подход к производству стройматериалов, специалисты изобретают все новые способы улучшить комфортабельность, степень теплосбережения и прочие параметры возводимых домов.

Сегодня отличным вариантом для частного застройщика становится каркасный дом, установленный на надежное основание. По праву именно таковым считается ленточный фундамент. Он при достаточном заглублении не подвергается силам морозного пучения, позволяет обустроить теплый подвал для хранения урожая с собственного участка или других полезных вещей, не нуждается в сложной дополнительной отделке. Поэтому каркасный дом на ленточном фундаменте – идеальное решение для частных застройщиков.

Преимущества каркасной технологии строительства

Несмотря на недавнее недоверие к каркасным домам, сегодня они вполне могут считаться одними из лучших по показателям теплосбережения, прочности, устойчивости к эксплуатационным нагрузкам. Одно из главных достоинств – быстрое возведение здания без потери качества. Технология каркасного строительства позволяет в кратчайшие сроки получить готовый дом, все основные работы выполняются за считанные недели. Если сравнить с использованием в качестве стройматериал кирпича, бревна или бетонных блоков, можно получить интересные данные.

Кроме того, технология не имеет препятствий к зимнему строительству, что довольно удобно. Этот метод возведения частных жилых и сезонных домов не требует особой массивности фундамента, относится к наименее затратным способам строительства.

Нужен ли ленточный фундамент, если дом одноэтажный?

Для легких строений допустимо использовать менее массивные основания – свайно-винтовые, столбчатые из бетонных блоков или кирпича. Учитывая небольшой вес каркасного дома, такие фундаменты обладают достаточной несущей способностью для предотвращения просадки или обрушения конструкции во время эксплуатации.

Но стоит ли экономить время и средства, если есть желание построить по-настоящему комфортабельный дом? В каких случаях стоит использовать ленточный фундамент под каркасный дом?

Необходимость обустройства теплого подвала или цокольного этажа. Дополнительная полезная площадь, пусть и мало пригодная для постоянного проживания, дает возможность:

• оборудовать подсобные помещения – котельную, насосную станцию;
• освободить основную площадь дома под жилые комнаты, переместив вниз санузел;
• расположить в подвальных или цокольных помещениях сауну или мастерскую, если высоты ленты достаточно;
• обеспечить место для хранения сезонного инвентаря, временно неиспользуемого имущества, домашних овощных, мясных заготовок и т. д.

Оборудование непроветриваемого подполья для повышения общего теплосбережения здания.

Есть и еще один нюанс – строительство одноэтажного дома или здания с легкой мансардой проводят, не беспокоясь о несущей способности легких столбчатых и винтовых фундаментов. Зато масштабные загородные коттеджи в два этажа, с обилием архитектурных элементов и площадью 300 м. кв и более снабжают основанием, выдерживающим серьезные нагрузки. Чем больше дом, тем больше зимняя снеговая нагрузка, масса внутренней обстановки. Все это требует тщательных расчетов. В этом случае ленточный фундамент станет оптимальным решением и более экономичной альтернативой монолитной плите.

BuildingHow > Товары > Книги > Том А > Каркас > Элементы каркаса > Фундамент

Фундамент, состоящий из гибких и жестких фундаментов (без соединительных балок)

<проект: Foundation10>

Фундамент обычно включает фундаменты и пьедесталы . Самым простым типом фундамента является наслонный фундамент (подушковидный фундамент), т.е. изолированные столбчатые фундаменты. Как правило, фундаменты фундаментные состоят только из короба и их принято называть гибкими. Иногда они могут иметь относительно большую высоту и скошенный конец, и их называют жесткими.

Секция фундамента

Размеры основания зависят от качества грунта и нагрузок, передаваемых колоннами (нагрузки на колонны определяются расстоянием между колоннами, а также количеством и нагрузками этажей строения).

Фундамент, состоящий из гибких фундаментов и соединительных балок

<проект: Foundation20>

Для обеспечения надлежащего поведения фундамента обязательно использование фундаментных балок (соединяющих балок). Эти балки связывают вместе основания колонн, благодаря чему основания ведут себя ровно, особенно во время сейсмических явлений. Обычно ширина их поперечного сечения колеблется от 300 до 500 мм, а высота поперечного сечения от 500 до 1500 мм.

Вид сбоку и план гибкого фундамента

Фундаменты устроены симметрично их центру масс, за исключением тех случаев, когда из-за строительных ограничений они устроены эксцентрично например как границы линии застройки или края земли под застройку, как показано ниже.

Фундамент, состоящий из распорных фундаментов, построенных эксцентрично

<проект: Фундамент30>

Чем выше конструктивный эксцентриситет фундамента, тем прочнее должна быть соединительная балка в этом направлении.
Насыпной фундамент (подкладочный фундамент) используется в почве хорошего качества. При малой емкости грунта используется ленточный фундамент.

Ленточный фундамент с соединительными балками

<проект: Foundation040>
Для более эффективного поведения рекомендуется использовать сетчатый фундамент

Разрез и план опорной балки

Ленточный фундамент в виде перевернутой тавровой балки состоит из стенки и полки (основания). Обычные размеры фундамента варьируются от 400 до 600 мм по толщине и от 1000 до 2500 мм по ширине. Типичные сечения полотна варьируются от 300×800 до 500×1500.

Плотный фундамент с соединительными балками

<проект: Фундамент50>

В плохих грунтовых условиях обычно предпочтительнее использовать плиту, занимающую всю нагруженную площадь, так называемый

Двухуровневый фундамент

<проект: Фундамент60>

Обычно фундамент желательно размещать на одном уровне. Однако в некоторых случаях, таких как, например, строительство на участке с уклоном, фундамент размещается более чем на одном уровне.

Как построить фундамент для бревенчатой ​​хижины

Независимо от того, строите ли вы бревенчатую хижину или деревянную каркасную конструкцию, важно иметь прочный фундамент. В противном случае вы можете обнаружить, что ваша кабина будет страдать от таких проблем, как гниение и распад.

Существует несколько типов фундаментов, которые можно использовать для бревенчатой ​​хижины. Обычно они более дорогие и сложные, чем для других типов зданий, но важно не переусердствовать с проектированием базы на этапе проектирования.

Подготовка

Фундамент бревенчатого дома жизненно важен для общего качества конструкции. Он безопасно переносит нагрузку и вес бревенчатого дома через землю, делая его более прочным и прочным.

Существует множество различных факторов, которые следует учитывать при строительстве фундамента для вашего бревенчатого дома, включая климатические, географические и почвенные условия участка. Эти факторы также могут повлиять на ваш бюджет и выбор материалов для использования в процессе строительства.

Независимо от того, какой тип фундамента вы выберете, важно обеспечить ровную площадку. Неаккуратный фундамент может нанести кабине ненужные повреждения и даже привести к дорогостоящему демонтажу и переделке основания.

Фундамент также поможет защитить ваш дом от повреждения водой и роста плесени и грибка. Это особенно верно для бревенчатых домов, потому что они часто окружены большими деревьями, которые могут удерживать много влаги и могут стать очень влажными во время сильных ливней.

Наиболее распространенный способ возведения фундамента для бревенчатой ​​хижины — использование бетона. Это может быть литой, блочный или сборный.

Помимо того, что это прочный и стабильный фундамент, он также является постоянным. Поэтому перед укладкой важно убедиться, что основание ровное, а все углы выровнены.

Когда фундамент готов, пора установить на него бревна. Это может быть сложным и трудоемким процессом, поэтому важно убедиться, что все проходит гладко.

В идеале фундамент должен быть заложен в идеальное время, когда нет погодных помех. Это связано с тем, что существует ряд различных факторов, которые могут увеличить продолжительность работы или вызвать задержки в строительстве вашей хижины. Также лучше всего выбрать правильного подрядчика для этой задачи. Крайне важно, чтобы команда, которую вы нанимаете, имела хороший опыт строительства крепких, красивых бревенчатых домов.

Раскопки

При строительстве бревенчатой ​​хижины вам нужно будет раскопать участок, чтобы создать ровную поверхность. Это важно, потому что это гарантирует, что конструкция будет стабильной и сможет противостоять погодным условиям.

Существует несколько методов раскопок, которые вы можете использовать для строительства фундамента своей хижины. Некоторые из них включают кладку из блоков, бетонное основание и ленточный фундамент.

Метод кладки из блоков — популярный способ построить прочный фундамент для вашей хижины. Он позволяет придать основанию дополнительную жесткость, способную выдержать более тяжелую кабину.

Бетонное основание – еще один вариант, который включает в себя разметку и выравнивание участка, а также укладку основания из уплотненного твердого керамзита. Рекомендуется добавить бокс вокруг основания, чтобы убедиться, что бетон не сдвинется после того, как он будет уложен на место.

Также рекомендуется утопить сетчатые стержни в бетонном основании, особенно если вы строите большую хижину. Это поможет предотвратить смещение основания при размещении на нем бревен.

После того, как фундамент будет готов, вам нужно будет приступить к оценке сайта и установке утилит. На этом этапе вы устанавливаете трубы, стоки и электрические кабели, которые будут обслуживать вашу каюту.

Прежде чем начать копать, убедитесь, что вы провели тщательную оценку рисков. Это поможет вам определить риски, которые могут причинить вред любому человеку, работающему на объекте, и способы их снижения.

Завершив идентификацию опасности, убедитесь, что все элементы управления находятся на своих местах. Это обеспечит безопасность вашей работы и отсутствие новых опасностей на участке.

Бетон

При строительстве бревенчатого дома важно построить фундамент, который будет поддерживать конструкцию. Бетон — отличный материал для этого, потому что он прочный, легкий и долговечный. Тем не менее, важно убедиться, что вы выбрали правильный тип бетона для вашего фундамента.

Фундамент является очень важной частью процесса строительства, так как от него зависит, как долго прослужит ваша хижина. Это также помогает защитить ваши инвестиции.

Перед закладкой фундамента убедитесь, что ваш участок ровный и на нем нет деревьев. Это предотвратит сдвиг почвы под вашей кабиной, что может привести к проседанию и структурным проблемам.

Если вы планируете использовать бетон для основания, рекомендуется смешать цемент и песок перед заливкой на место. Это облегчит работу и сократит время, затрачиваемое на нее.

Затем вы должны выкопать участок, на котором вы будете закладывать фундамент. Это позволит вам создать квадратную форму вашего фундамента. Сделав это, добавьте слой бетона, затем уплотните его виброплитой. Для увеличения прочности фундамента можно использовать арматуру.

После завершения фундамента можно приступать к установке стен и ферм. Прежде чем вы это сделаете, важно нанести герметик на подоконник, чтобы предотвратить утечку воздуха, вызывающую плесень или гниение бревен.

Наконец-то можно установить крышу и окна. Оба они необходимы для здоровой и приятной жизни. Утепление стен также поможет сохранить тепло в доме.

Блоки

Создание фундамента для вашего бревенчатого дома — важный шаг к тому, чтобы он оставался прочным. Это может помочь вам предотвратить повреждение от ветра и дождя или даже выдержать изгиб или сгибание в случае торнадо или землетрясений.

Как правило, выбор фундамента зависит от типа почвы или грунта, на котором будет построена ваша хижина. Часто вам нужно выкопать яму не менее 12 дюймов в глубину и шире, чем сама кабина, чтобы убедиться, что она может стоять надежно.

Для возведения фундамента бревенчатой ​​хижины используется несколько типов блоков. К ним относятся кирпич, бетонные блоки и древесина.

Наиболее распространенной формой блочного фундамента является ленточный фундамент, в котором используется непрерывная линия бетона для поддержки несущей древесины кабины. Этот метод лучше всего работает, когда место расположения кабины имеет твердое основание почвы и нет признаков заболачивания или застоя воды.

Другим распространенным вариантом является траншейный фундамент, который глубже и тоньше, чем ленточный фундамент. Обычно он используется для глинистых почв, которые требуют более глубокой траншеи.

Это очень популярный метод для более тяжелых кабин, которым требуется дополнительная жесткость фундамента, чтобы удерживать его на месте. Это также позволяет вам использовать меньше бетона, чем при обычном ленточном фундаменте, что может помочь сэкономить деньги на сырье.

К другим популярным вариантам блочной кладки относятся фундаменты на подушках и фундаменты под ростверки. Фундаментные подушки несут одноточечную нагрузку от кабины и обычно имеют квадратную форму, каждый из четырех углов которой опирается на бетонные опоры или подушки.

Ленточный фундамент

Фундамент для вашего бревенчатого дома является одним из наиболее важных аспектов процесса строительства. От этого будет зависеть прочность и долговечность вашей хижины, а также то, как ваши бревна будут прикреплены к земле.

Существует множество различных типов фундаментов, каждый из которых имеет свои преимущества и недостатки. Вы должны выбрать лучшее основание для вашего строительного проекта, исходя из окружающей почвы и веса ваших бревен.

Ленточный фундамент является распространенным вариантом для бревенчатых домов, и в нем используются бетонные полосы для создания ровного основания под несущими стенами вашего дома. Это экономичное решение для многих строительных проектов, которое можно легко построить на месте.

Если вы планируете использовать ленточный фундамент для своей хижины, важно убедиться, что нижняя сторона полос достаточно глубокая, чтобы избежать повреждений от мороза, если они уложены в чувствительных к морозу почвах.
