Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

• высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
• необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
• все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
• в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

• кровельные конструкции должны иметь отличную изоляцию;
• серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
• конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
• основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

• возможность возведения крыши на старой постройке;
• позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
• рациональное использование пространства под крышей и увеличение полезной площади дома;
• даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

• придает более привлекательный внешний вид дому;
• в некоторых случаях существует возможность возвести двухуровневую мансарду;
• сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
• стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
• высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант.

• Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

• Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

• Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
• Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон
  – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

• визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
• в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
• между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
• схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

• конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
• поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
• дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

• Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
• Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
• Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
• То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

• вес материалов кровли;
• примерную массу снега;
• массу элементов обрешетки;
• нагрузку изоляционных материалов на стропила;
• размеры крыши;
• углы установки скатов;

• шаг установки элементов стропильной системы и кровельной обрешетки;
• дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

• антипирены – необходимы для защиты от пожара;
• антисептические средства;
• пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

• шифер;
• металлочерепица;
• керамическая черепица;
• дерево;
• рулонные битумные материалы;
• профнастил;
• ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

как сделать своими руками, расчеты, чертежи и фото

Автор Валентина Трубич На чтение 21 мин. Опубликовано 06.09.2017

Ломаная крыша, по сути, это разновидность скатной кровли. Её выбирают, когда хотят получить дополнительное свободное пространство на мансардном этаже или кому-то такие конструкции больше по душе, чем обычные двускатные, трёхскатные, четырёхскатные. Обустройство ломаной крыши — нелёгкий процесс, но с лихвой окупается красивым внешним видом, повышенными функциональными возможностями и уютной комнатой, пригодной для жилья. Рассмотрим подробно строение ломаной крыши и как её сделать самостоятельно.

Проекты крыш частных домов — составляем самостоятельно

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Вариантов ломаных крыш много:

1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

   Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

2. Двускатные — дают возможность обустроить большое чердачное помещение.

   Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

3. Трёхскатные — издавна известные на Руси и популярные сегодня.

   Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

   Четырёхскатные ломаные конструкции востребованы в частном строительстве

5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

   Вальмовая ломаная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на чердачном этаже

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить. Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было».

Специфика строения ломаной крыши

Наличие особой стропильной системы из довольно внушительных элементов отличает возведение ломаной крыши от строительства типичной скатной. Однако не стоит этого опасаться. Крыши с изломом не так уж и сложны в установке, как это может показаться изначально. Их вполне реально сделать самостоятельно.

Главное преимущество ломаных крыш в том, что, несмотря на впечатляющие величины опор, большинство стропильных систем монтируются по модульной схеме. Многие составляющие собирают на земле и уже готовые поднимают наверх. Поэтому тяжёлая строительная техника не понадобится. Стойки и стропила в местах переломов обрезаны под определённым уклоном. Вся стропильная система закрепляется особыми соединениями.

Лучшая ширина строения для обустройства ломаной крыши — 6 м. При большей ширине пролётов целесообразно использовать другие технологии, поскольку способность стропил ломаной крыши выдерживать усиленную нагрузку значительно сокращается. Если ширина дома меньше, тогда балки подстропильные и усилительные потолочные будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основой ломаной крыши являются либо несущие стены, либо стропильная система из висячих стропил и наслонных, которую лучше делать деревянной, чтобы не утяжелять конструкцию. Использование металла и железобетонных изделий нежелательно. Доска должна быть толстой, не менее 50 мм в поперечном сечении, до 18% влажности, обработанная олифой. Чаще используют для создания несущей конструкции ломаной крыши хвойные породы древесины, как недорогие.

Характерной особенностью крыш с изломом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхние части обычно 15–30°, нижние 60–70°. Собирается изломанная конструкция с помощью кронштейнов. Их количество и места установки зависят от типа и площади крыши. От этого зависят и элементы конструкции, тем не менее в основных видах обязательно присущи:

Созданная правильно конструкция крыши с изломом в готовом виде состоит из:

• отделочного материала, гипсокартона, паро-, тепло- и гидроизоляционного слоя;
• обрешётки, контробрешётки и кровельного настила.

Расчёт ломаной кровли

Расчёт выполняется с учётом вида основного покрытия кровли, а также углов наклона стропил. Высчитать необходимый объём укрывного материала на ломаную крышу просто:

• замеряют длину и ширину скатов, перемножают, получают площадь каждого ската;
• суммируют обсчитанные площади и полученный результат делят на площадь кровельного настила (листы металлочерепицы, ондулин и прочее) + 10–15% на нахлест и запас.

Аналогично рассчитываются изоляционные материалы.

Перед тем как обсчитать стропильную систему, нужно составить план дома и посмотреть карты снеговых нагрузок и ветровых нагрузок по областям. Тот, кто знаком с ArchiCad или SolidWorks и знает азы строительства, может создать проект крыши своего дома в этих программах, где все элементы имеют вес и размер. На основании чего можно сразу же составить смету и узнать, какие предстоят затраты на обустройство выбранной крыши.

Видео: стропильная система крыши, проектирование в ArchiCad и в SolidWorks

Рисуем на клетчатом листочке эскиз дома, где отображаем особенности стропильной системы ломаной крыши — форма, ширина стены, углы наклона скатов и т. д. Возьмём за пример эскиз с фотографии.

Отправные данные: ширина стены, на которой сформирован торец крыши (В_д) 6,4 м, строится, например, в Тюмени, высота коробки по эскизу 2,3 м, расстояние от перекрытия до конька крыши 3,5 м, углы скатов — угол _а 60° между перекрытием и скатом и угол _б в месте излома скатов 30°, желаемая высота помещения (Н_м) 2,5 м, выноса балок перекрытия за пределы стены (В_в) нет, шаг стропил примем равным 0,6 м.

Находим на карте месторасположение строительства и узнаём величину снеговых нагрузок для данной местности. При этом если строительство ведётся на границе регионов, то предпочитают большее значение. В нашем примере снеговая нагрузка (Тюмень) равна 180 кг/м².

Определяем значение мощности ветров по карте ветровых нагрузок и умножаем на поправочный коэффициент (k) из представленной ниже таблицы, поскольку здесь имеют значение тип местности и высота будущего строения. В нашем примере ветровая нагрузка для Тюмени равна 24 кг/м², k 0,65 (колонка «Б»). Итого получаем 24 х 0,65 = 15,6 кг/м².

Таблица: коэффициент (k) для типов местности

Если дом строится в городской черте, но возле моря, то берут значение колонки «А».

В нашем примере взято значение колонки «Б» — высота дома свыше 5 м и строится он в городской черте (Тюмень) в коттеджном посёлке, где нет высотных домов.

Видео: ломаная крыша с мансардой, часть 1 — расчётная схема, нагрузки, РСУ

Проводим расчёты.

1. Рассчитываем зависимость ширины мансарды от крутизны мансардного ската (угол _а) по законам геометрии — В_м = В_д – {2 х (Н_м : tq _а)} = 6,4 — {2 х (2,5 : tq 60°)}= 3,51 м. Расчёт произведён без выноса балок, когда стропила опираются на мауэрлат. С выносом балок перекрытия наружу, допустим, на 0,5 м, ширина мансардного помещения увеличится до 4,01 м. Отсюда вывод — чем больше вынос балок перекрытия, тем шире можно сделать помещение мансарды.
2. Рассчитываем общую высоту крыши: Н_м + Н_к (высота конькового треугольника), где Н_к = 0,5 х В_м х tq _б = 2,5 м + (0,5 х 3,51 х tq 30°) = 2,5 м + 1,01 м = 3,51 м.
3. Рассчитываем длину стропильных ног: для расчёта нижних стропильных ног Н_м : sin угла _а = 2,5 : sin 60° = 2,89 м длина стропильной ноги; для расчёта конькового стропила Н_к : sin угла _б = 1,01 : sin 30° = 2,02 м. Если конструкция формируется с вынесением балок перекрытия, т. е. свес крыши образуется за счёт выноса, то на этом расчёты стропильных ног закончены. Если же выноса балок нет, тогда потребуется удлинение стропил, значит, нужно провести дополнительный расчёт.
4. Рассчитываем удлинение стропил — рабочую длину кобылки — на планируемую величину карнизного свеса по формуле — желаемая длина карнизного свеса (k): cos угла _а = 0,5 м, к примеру: cos 60° = 1 м.
5. Узнаём уклон скатов и величину нагрузки на стропила, ориентируясь по таблице «Рекомендуемые уклоны скатных крыш», расположенной ниже.
6. Рассчитываем нагрузку на стропила. Для этого воспользуемся исходными и расчётными данными. Нагрузка за счёт уклона ската (например, металлочерепичной кровли) + снеговая нагрузка, согласно карте снеговых нагрузок + ветровая нагрузка (определена по карте с корректировкой на коэффициент). Итого: 5 кг/м² + 180 кг/м² + 15,6 кг/м² = 200,6 кг/м² х заданный шаг установки стропил (у нас 0,6 м) ≈ 110 кг/погонный метр.

Таблица: рекомендуемые уклоны скатных крыш

Зная величину нагрузки можно правильно выбрать сечение стропильного пиломатериала.

Таблица: взаимосвязь нагрузки и толщины бруса для стропильной системы

Примечание: при выборе нагрузки округляем в большую сторону.

Видео: ломаная крыша с мансардой, часть 2 — расчёт в Scad, подбор сечений кровельных элементов

При закупке пиломатериала нужно учитывать утеплитель, а также вентиляционный зазор и паронепроницаемый слой кровельного «пирога» (что составляет 20–30 мм).

Расчёт ломаной кровли объёмный, но несложный. Его под силу сделать самостоятельно вручную или с помощью расчётной программы Scad. Можно также воспользоваться онлайн-калькулятором расчёта стропильной системы на строительных сайтах, где нужно ввести запрашиваемые данные и получить готовый расчёт.

Видео: ломаная крыша с мансардой, часть 3 — конструктив и планировка

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

• с опорой нижних стропил на мауэрлат;
• с выносом нижней части наслонных стропил за пределы стены;
• с использованием только наслонных стропил.

В первом варианте балки перекрытия устанавливают так, чтобы они слегка не доходили до стен нижнего этажа. Нижняя часть скатов состоит из наслонных стропил и крепится к стенам постройки с помощью мауэрлата. Из вертикальных элементов (стоек) делают каркас чердачного помещения. Получаются составные элементы кровли в виде треугольников вдоль стен, соединённых между собой схватками. И уже к ним присоединяют верхние части скатов из опирающихся на затяжку висячих стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

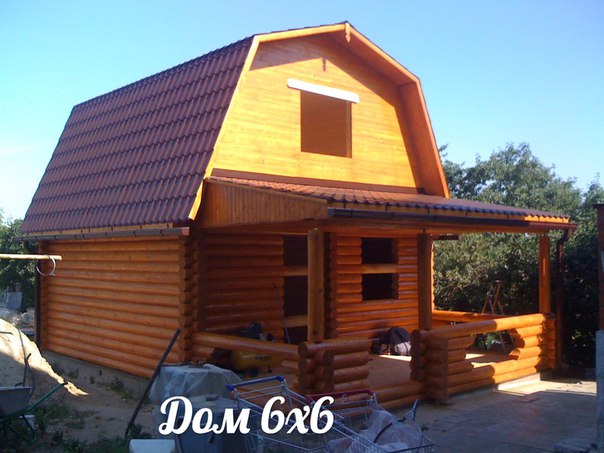

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

• привлекательный силуэт крыши, а вместе с ней и всего дома;
• увеличение полезной площади через рациональное использование имеющейся;
• быстрое возведение и небольшие затраты.

Особенно необычно смотрятся мансардные дома с ломаной кровлей, где один скат с изломом, а другой прямой. Используется такой архитектурный приём, когда задумана по проекту асимметрия фронтона и нужно сдвинуть помещение мансарды к одной или другой стене. Внешне такой дом выглядит стильно. На асимметричной крыше легко устанавливать солнечные батареи, климатические или отопительные системы и прочее технологическое оборудование.

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

1. Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.

   Для твёрдых кровель устанавливают обрешётку из толстого профилированного бруса

2. Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.

   Предполагаемое помещение выделяют вертикальными стойками, которые скрепляют продольными прогонами и балками

3. Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие. Внимание нужно уделить правильности компоновки узлов в местах изгиба.

   Частота крепления стропил и обрешётки зависит от материалов кровли

4. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки.

   Для повышения прочности в наслонных стропилах устанавливают подкосы

5. Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

Видео: ломаная мансардная стропильная система

https://youtube.com/watch?v=nENtDpL0m5E

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

1. Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.

   Элементы ферм стропильной системы закреплены брусками (затяжками), что придаёт прочность конструкции

2. Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.
3. Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.

   Под двускатной ломаной крышей получается большое мансардное помещение

Выровнять все элементы стропильной системы по натянутому шнуру сможет только опытный кровельщик. Даже минимальное отклонение (в 0,5–1 см, например) приведёт к тому, что крыша будет «гулять». А это недопустимо, тем более, когда речь идёт об обустройстве жилого помещения под кровлей.

Видео: простой совет — как установить стропильные ноги ровно и в одной плоскости

Оформление ломаной крыши

Под оформлением кровли понимается обустройство карнизов (свесов), утепление мансарды, обшивка фронтона. Эти работы можно отнести к разряду второстепенных, тем не менее очень важных. Обустройство карнизов — усиление защиты дома от проникания влаги, попадания мусора и пыли в подкровельное пространство. Чтобы сделать карнизы, нижние стропила выводят за пределы здания на 50–60 см. Это минимальный размер свесов, которые при желании можно увеличить.

Кровельные свесы бывают подшитыми и не подшитыми, коробчатыми и укороченными. Оптимальный вариант — подшитые свесы, что значительно увеличивает функциональные возможности кровли и придаёт дому завершённый вид. Для подшивки подходит любой материал — вагонка, доска, металл, пластик, софиты. Всё дело во вкусе хозяев и в дизайне дома.

Кроме карнизов желательно защитить и фронтальную часть крыши, поскольку в ломаных конструкциях фронтон выполняет серьёзные функции — сохраняет и поддерживает тепловой режим в мансардах. Поэтому он должен быть не только прочным, но также хорошо утеплённым и привлекательным. Если по проекту не предусмотрено полное остекление фронтона, то обшивают его обычно тем же материалом, каким облицован весь дом. Нередко используют дерево, если дом кирпичный либо каркасный, по которому наносят резьбу. Умелое оформление фронтона даёт возможность красиво обыграть самую обычную конструкцию ломаной крыши.

Утепление ломаной крыши

В силу особенностей своей конструкции ломаная крыша должна иметь хорошую теплоизоляцию. Если чердачное помещение остаётся «холодным», то будет достаточно теплоизолировать только перекрытие, отделяющее его от самого дома. Что же касается помещений, планируемых под жильё (мансарды), то здесь уже утепляют всё — скаты, фронтон, перекрытия и стены.

Наиболее востребованным теплоизолятором для мансард является минеральная базальтовая вата, укладываемая слоями. Она отличается почти нулевой впитываемостью влаги, отличной способностью пропускать пар, хорошей сопротивляемостью огню и небольшой ценой.

Если схема утепления имеет полимерную структуру, то лучше использовать пенопласт, который не уступает базальтовой вате. Хотя коэффициент паропроницаемости у минеральной ваты выше, но в пенопласте практически не накапливается пар, а отводится через неровности и стыки утеплителя. Стоит отметить экструдированный пенополистирол, который способен прослужить много лет без потери своих свойств. Ну и, конечно же, опилки, главное достоинство которых — невысокая стоимость, экологическая чистота и превосходные теплоизоляционные свойства.

Изоляционные материалы укладывают между стропилами максимально плотно, оставлять пустоты недопустимо.

Видео: как утеплить опилками крышу мансарды

Строение ломаной мансардной крыши подразумевает единую систему из гидроизоляции, утеплителя и пароизоляции. Все слои укладывают в определённом порядке с обязательными вентиляционными зазорами, что позволит выводить влагу из утеплителя. Следовательно, водяные пары не будут скапливаться в подкровельном пространстве, а значит крыша сможет свободно «дышать».

Изнутри всю конструкцию обшивают гипсокартоном для дальнейшей финишной отделки мансардного помещения.

Видео: утепление ломаной крыши мансарды

https://youtube.com/watch?v=UqWyrNQ4eq0

Настил кровельного материала

Укрытие крыши — один из заключительных этапов кровельных работ, который проводится по следующей схеме:

1. Снаружи каркаса ломаной крыши поверх гидроизолятора набивают контробрешётку.
2. Затем делают обрешётку с шагом соответственно выбранному настилу.
3. Укладывают кровельное покрытие согласно правилам монтажа используемого материала, но в любом случае придерживаясь основного — настил делается от низа кров&

Дома с ломаными крышами — Кровля и крыша

Расчет и монтаж ломаной крыши для мансарды

Если вы хотите получить дополнительную площадь в доме и при этом сэкономить на материале стен, то обустройте мансарду. Мансардные крыши чаще делают в виде двухскатной конструкции, поскольку она проще в монтаже. Однако пологие скаты значительно сокращают полезную площадь мансардного помещения. Чтобы сохранить жилую площадь по максимуму, лучше обустроить мансарду под двускатной ломаной крышей. В нашей статье мы расскажем, как делается ломаная мансардная крыша своими руками пошагово, а видео в конце материала поможет вам лучше разобраться в нюансах процесса.

Составляющие элементы

Перед тем, как сделать ломаную крышу своими руками, стоит разобраться в основных понятиях и терминах, которыми мы будем оперировать в нашей инструкции по монтажу. Собираясь делать каркас ломаной крыши, стоит запомнить название основных составляющих элементов:

• Мауэрлат – брус, на который опирается вся крышная конструкция. Он воспринимает и равномерно распределяет нагрузки. Его сечение 10х10 см.
• Балки перекрытия нужны для формирования потолка нижележащего этажа и пола мансарды. Их сечение 70х200 мм.
• Стойки – это прочные опоры, которые поддерживают стропильную систему. Оптимальный размер стоек в разрезе 100х100 мм.
• Прогон – горизонтальный элемент, на который опирается стропильная система. Это балка с размерами 5х15 см.
• Стропило – это основной несущий элемент, который формирует скаты крыши. Оптимальные размеры стропил – 5х15 см.
• Затяжки . С их помощью стягивают стропильные пары между собой для дополнительной жесткости.
• Подвеска – стойка для поддержки затяжки и распределения нагрузки между стропильными ногами.
• Контррейка – это брус толщиной 4 см, который укладывается по стропилам для формирования необходимого вентиляционного зазора под кровельным покрытием.
• Обрешетка. Она может быть сплошной из ОСП или влагостойкой фанеры, а также разреженной из досок. Обрешетка служит основанием для укладки кровельного покрытия. Толщина обрешетки составляет не менее 25 мм.
• Кобылка – это бруски для изготовления свеса крыши. Они крепятся к низу стропильных элементов и имеют сечение 5х12 см.

Если мансардная крыша своими руками будет делаться для небольшого дома, то вы можете воспользоваться теми сечениями элементов, которые мы привели выше. В случае, когда будет выполняться более габаритная и сложная мансардная крыша своими руками, чертежи, выполненные специалистами, помогут вам определить требуемые размеры элементов, поскольку они могу отличаться от усредненных показателей.

Внимание! Для изготовления деревянных элементов каркаса крыши необходимо использовать древесину хвойных пород с влажностью не более 15 . Все детали каркаса предварительно обрабатывают антисептиками и антипиренами.

Особенности конструкции и ее отличия

Устройство мансарды с ломаной крышей несколько отличается от организации мансардного помещения под обычной двускатной системой. Главное отличие состоит в том, что кровля, состоящая из двух скатов, имеет излом примерно в средней части каждого ската. При этом ломаная мансардная крыша своими руками может изготавливаться как полностью симметричной, так и асимметричной с разным углом наклона скатов.

В домах с ломаной крышей чердачное пространство или мансарда намного просторнее, поскольку там практически нет «мертвых» зон под нижней частью ската. Схема такой конструкции выглядит следующим образом:

1. Стропильная система ниже излома ската обычно устанавливается под углом 60°.
2. Роль несущего каркаса внутренних стен мансарды играют опорные стойки под стропилами.
3. Установка части стропил выше излома выполняется под углом в пределах 15-45°. Так не будет большого расхода материалов, а устойчивость кровли к ветровым и снеговым нагрузкам будет нормальной.
4. Внутреннее пространство мансарды будет ограничивать сделанная система опорных стоек, крепящихся к балкам перекрытия и прогонам, а также затяжки.
5. Чтобы вся конструкция была более надежной и прочной, между перекрытием и нижними стропилами монтируются подкосы.
6. Между верхними стропилами, сходящимися в коньке, и затяжками устанавливаются подвесные опоры, называемые бабками. А нижние стропила дополнительно соединяют со стойками схватками.

Важно! Для соединения всех деревянных элементов каркаса используются саморезы, гвозди, болты или шпильки.

Габариты мансарды и расчет размеров элементов

Делая мансардную крышу своими руками, нужно правильно подобрать основные размеры мансарды. Это позволит вам не ошибиться с габаритами отдельных элементов. Так, высота помещения не должна быть ниже 2500 мм. Чтобы получить такую высоту, линия излома скатов с учетом покрытия, внутренней отделки и теплоизоляционного материала должна быть на высоте примерно 2800 мм от поверхности чистого пола мансардного этажа.

Перед тем, как сделать мансардную крышу, нужно выполнить чертеж в масштабе. Начать его изготовление стоит с нанесения габаритов дома. После этого очертите желаемые габариты мансарды, а далее нарисуйте скаты крыши с учетом допустимого уклона и карнизного свеса. Нарисовав схему и план мансарды своими руками, вы сможете подсчитать количество стропил, стоек, затяжек, вычислить их длину, а также найти площадь покрытия, требуемое количество утеплителя и других материалов.

Технология монтажа

Строительство мансардной крыши своими руками – этапы изготовления:

1. Крыша мансардного типа своими руками начинает строиться с укладки бруса мауэрлата. Его крепят по наружным несущим стенам. В домах из дерева вместо мауэрлата используют верхний брус или бревно последнего венца. В кирпичных, каменных, блочных и бетонных домах для фиксации мауэрлата специально закладывают шпильки на этапе возведения стен. Шаг установки анкеров или шпилек равен 2 м. Брус мауэрлата необходимо выровнять по внутренней плоскости стен. Его монтаж выполняется в такой последовательности:
   • Сначала брус укладывают на шпильки в стенах и простукивают молотком, чтобы от шпилек остались вмятины.
   • Далее по этим вмятинам высверливают отверстия.
   • На стены дома укладывают рубероид в два слоя, протыкая его шпильками.
   • Сверху на шпильки надевают брус мауэрлата и фиксируют гайками.

1. Если балки перекрытия не были заложены предварительно в кладку, то их укладывают поверх мауэрлата с выносом за плоскость стены в среднем на 0,4 м для формирования карнизного свеса. Такая ломаная крыша своими руками делается проще, чем вариант с укладкой перекрытий на стены. Фиксируют балки саморезами и уголками. Для получения ровного перекрытия для начала выполняют укладку крайних балок и их выравнивание по уровню. Между ними натягивают веревку, по которой производят укладку промежуточных балок с шагом 0,4-1 м. Для выравнивания элементов по высоте используют деревянные подкладки. При укладке балок на стены их обязательно оборачивают гидроизоляцией в месте стыковки со стеной.

Совет: чтобы между балками было удобней закладывать плитный утеплитель, лучше выбрать шаг балок равный 60 см.

1. Далее на собранную систему перекрытия устанавливают стойки, начиная с крайних элементов. Линию установки стоечной системы и высоту каждого элемента можно определить по чертежам. Стойки выравнивают по отвесу и временно фиксируют укосинами к балкам. Затем между крайними опорными элементами натягивают шнур и по нему выставляют промежуточные стойки. Шаг стоек равен шагу балок.
2. Теперь на стойки можно укладывать и фиксировать к ним прогоны из бруса сечением 5х15 см. Для крепления используют уголки и саморезы.
3. После этого на прогоны укладывают затяжки сечением 5х20 см. Под них ставят временные опоры. Собрав систему стоек, ригелей и затяжек, вы получите жесткую конструкцию, которая и будет ограничивать вашу мансарду.
4. На данном этапе наша мансардная крыша своими руками обзаведется стропильной системой. Монтаж стропил выполняется в такой последовательности:
   • Для начала необходимо изготовить шаблон стропил из более тонкой доски (25 мм). На шаблоне делаются необходимые запилы в месте стыковки с прогоном.
   • Далее шаблон нужно приложить к прогону в каждом месте, где будет крепиться стропильная нога. Если шаблон совпадает, то верхнюю часть всех стропил выполняют по одному шаблону.
   • Нижнюю часть стропильного элемента в точке, где она будет опираться на мауэрлат, каждый раз подрезают по месту. Для фиксации стропил используют стальные уголки, гвозди или саморезы.

Ломаная крыша мансарды своими руками и этапы изготовления

Источник: build-experts.ru

Варианты ломаных крыш — выбираем свой

Общий вид ломаной крыши

Уже многие годы владельцы частных домов устраивают под своими крышами дополнительные жилые помещения, увеличивая, таким образом, полезную площадь своего жилища. Ломаная крыша, чертеж которой мы приводим в этой статье, часто возводится своими руками. Хотя ее конструкция отличается несколько большей сложностью по сравнению со стандартной двускатной крышей, сделать ее вполне реально, поскольку для этого не требуются сложные механизмы, высококлассная техника и узкоспециализированные специалисты.

В этой статье мы сравним три наиболее распространенных вида крыш. В ней будут освящены условия, в которых они могут использоваться, некоторые особенности строительства, их достоинства и недостатки.

Выбор крыши – с чего начать?

Форма крыши выбирается архитектором дома с учетом ее гармоничного сочетания с общей архитектурным видом постройки. Конечно, в первую очередь, он учитывает пожелания заказчика, который выдвигает свои пожелания и требования. Определиться с видом будущего покрытия можно достаточно просто, главное, перед этим разобраться в особенностях того или иного вида конструкций.

Эта статья посвящена описанию четырех видов крыш, которые наиболее популярны среди застройщиков. Речь идет о приведенных на схеме:

• мансардном втором этаже;
• полноценном втором этаже и чердачной крыше;
• полноценном втором этаже и мансардной крыше;
• комбинированном варианте.

Начиная проектирование дома и выбирая крышу, стоит задаться такими вопросами:

1. Какого назначения будет второй этаж дома – жилым или нежилым? Можно использовать его в качестве полноценного этажа, а можно отвести это пространство под хранение вещей, а также инструментов и оборудования. Возможно, вы захотите его использовать не сразу после строительства, а со временем и т.д.
2. Какой высоты будет потолок на втором этаже? Величина эта варьируется, как правило, в пределах от 2,5 метра (как минимальный вариант) до 3,5 метра (максимально практичная высота).
3. Каких размеров окна будут на втором этаже? Они могут быть полноразмерными или минимальными, имеющими площадь 0,7 – 1,5 кв. метра. Безусловно, помещение должно быть полноценно освещено, поэтому площадь окон принимается расчетным путем — 20-25 процентов от площади пола. Естественно, что комната меньшего размера будет иметь меньшие окна.
4. Нет ли у вас ограничений по высоте строящегося дома? Здесь нужно учесть советы архитектора и не создавать тень соседям, уменьшая инсоляцию построенного рядом здания. Учитывается также законодательные требования, при которых мансарда в отличие от второго этажа не относится к полноценному этажу и может быть его официальной заменой.

Размышление над этими вопросами поможет вам ставить перед архитектором реальные задачи и решать их правильным образом, выбрав тот вариант крыши, который будет более подходящим именно в вашей ситуации.

Мансардный второй этаж

Рассматривая проекты домов с ломаной крышей, сейчас мы говорим о таком виде современных крыш, который представляет крышу, служащую стенами второго этажа. Как видно на схеме, жилое помещение в этом случае расположено непосредственно под кровлей. Такие крыши часто встречаются в деревенских и дачных поселках.

С помощью мансардной крыши дому придается архитектурная выразительность. По высоте такая крыша имеет значение 2,5 – 3,5 метра (расстояние от перекрытия до конька). Когда крыша делается ломаной, то высота от скоса крыши до перекрытия составляет 0,7 — 1,0 метра.

Многие могут посчитать такое решение выгодным, поскольку отсутствует необходимость в строительстве стен второго этажа, над которыми надо было бы устраивать крышу.

Такое решение можно считать не совсем верным, ведь такая крыша имеет некоторые недостатки:

• В углах крыши пространство сведено к минимуму, особенно, когда крыша имеет треугольную форму. Взрослый человек не может стоять в полный рост на краю крыши, поскольку ее скос начинается уже на высоте 0,5 – 1,0 метра, начиная от уровня пола. Можно изменить ситуацию, устроив ломаную крышу. В этом случае, нижняя часть мансарды имеет крутой уклон, а верхняя — более пологий. Такое помещение сложно оборудовать так, чтобы оно было удобным, а также произвести подбор и расстановку мебели.
• В таком помещении нет возможности устроить полноценные оконные проемы. Использование же мансардных окон обходится почти в два раза дороже, поскольку они должны иметь более прочную раму с закаленным и усиленным стеклом. Оконная рама мансардного окна должна отвечать особым требованиям, обеспечивая не только правильность установки, но и сохранность качественных теплофизических характеристик. Одним из наиболее ответственных этапов является устройство гидроизоляции и заделка откосов мансардного окна.

В помещениях под крышей можно устроить слуховые окна, которые, как видно на схемах, требуют специальной конструкции. По этой причине их устройство и монтаж являются довольно сложными. Для их устройства выполняется дополнительный каркас, который выходит из поверхности основной крыши (как следствие, происходит добавление ендов и коньков). Все это требует дополнительных трудозатрат и расхода материалов, поскольку нужно покупать дополнительные элементы крыши и устраивать стыки и подрезку кровельных материалов. В этом случае не обойтись без чертежа слухового окна, который будет иметь детальную проработку окна в сочетании с основной конструкцией крыши.

Расположение утеплителя и пароизоляции

Проекты домов с ломаной крышей предусматривают, что при устройстве таких видов крыш приходится производить совмещение конструкции, утепления и гидроизоляции в кровельном пироге. Если проводить сравнение с чердачной крышей, все это делает монтаж крыши более сложным, а саму конструкцию более дорогостоящей. Крепление теплоизоляционного слоя производят к наружной стороне кровли. При этом нужно не забыть о циркуляционных промежутках, которые помогают влаге, образующейся в результате конденсации пара на нижних сторонах кровли, выветриваться с помощью движения воздушных потоков.

Когда на чердаке размещается кухня или ванная комната, где постоянно присутствует большое количество пара, то на потолке с внутренней стороны прокладывается слой пароизоляции.

Если произойдет ошибка в процессе выбора кровельного «пирога», то возможно протекание крыши, влекущее за собой последующий ремонт. Выполнить его будет сложнее, чем этого требует чердачная крыша.

• В таких крышах лучше не использовать металлическое финишное покрытие, поскольку под ним в помещении будет особенно жарко. В этом случае, для обеспечения комфорта нужно за счет утеплителя увеличить толщину кровельного пирога до 250-300 мм. В другом случае, нужно будет пользоваться отражающей изоляцией, что скажется на стоимости строительства.
• Если у хозяина дома возникнет желание получить полноценный этаж уже во время проживания в доме, то сделать достройку будет сложно. В этом случае придется произвести демонтаж мансардного этажа и осуществить строительство полноценного этажа с кровлей, что повлечет за собой удорожание на 20-40 %. Перед этим дом нужно будет обследовать, произвести расчет несущей способности уже существующего фундамента, наружных стен и перекрытий. Все это позволит определить нужно или нет делать усиление конструкций, а это процесс кропотливый и дорогостоящий. Например, усиление фундамента обойдется в 20-50% от стоимости устройства нового.

Если вы проживаете в доме постоянно, то без особой необходимости не стоит осуществлять устройство мансардного этажа. Вряд ли он будет отличаться функциональностью и удобством. Вы, скорее всего, достигнете лишь некоторой внешней привлекательности архитектурного вида вашего дома.

Чердачная крыша при полном втором этаже

При таком варианте вы будете пользоваться полноценным вторым этажом, который имеет несущие и самонесущие стены с опирающимися на них конструкциями крыши. В этом случае мы имеем дело с неэксплуатируемым чердаком, который обычно не отапливается, и жилыми помещениями второго этажа. Чердак берет на себя роль воздушной прослойки, образованной между местом проживания людей и внешней средой. Следует иметь в виду, что для перемещения по чердаку нужно предусмотреть проход по всей его площади с высотой не меньше 1,4 метра. Жилой этаж должен иметь высоту в пределах 2,5-3,5 метров. Чердачное помещение обычно предназначено для складирования всех хозяйственных принадлежностей. Полнофункциональный второй этаж в этом случае не имеет неудобных для жизни участков.

Как видно на схеме полного второго этажа с чердачной крышей, она включает такие конструктивные элементы, как

• коньковый брус и стропильные ноги;
• подкосы и стойки;
• мауэрлат и обрешетку;
• кровельный материал;
• соединительные элементы из металлла;
• внутренние несущие стены.

Если крыша придет в неисправность, ее можно свободно отремонтировать, имея доступ к ее конструктивным составляющим и слоям кровельного «пирога» с чердачного помещения. Существует также возможность достраивания еще одного или нескольких этажей. Все, что для этого нужно, так это демонтировать существующую крышу.

Такой вариант крыши, благодаря этим «плюсам», является наиболее распространенным в современном строительстве коттеджей и других частных домов.

К минусам такой кровли можно отнести следующее:

• Строительство внешних и внутренних стен второго этажа, а также чердачного перекрытия, отражается на сметной стоимости строительства и ведет к удорожанию по сравнению с мансардной крышей на 10-20 процентов.
• Есть необходимость в постоянном вентилировании чердачного помещения. Это нужно для свободной циркуляции воздуха, чтобы он не застаивался и не способствовал образованию гнили на кровельной конструкции и ее «пироге». Для этого необходимо сделать зазоры и грамотно разместить слои кровли, проводить проветривание чердака и ежегодное очищение вентзазоров от скопившегося мусора и грязи. При мансардной крыше кровельный пирог и жилое помещение вентилируются по отдельности.

Циркуляция воздуха в крыше

На представленных схемах видно, как проходят воздушные потоки при вентиляции холодного покрытия крыши. Они могут проходить через пространство чердака, через него и с помощью воздушного потока, а также с двойным потоком воздуха.

К особенностям чердачной крыши относится:

• Необходимость в дополнительном выходе на чердак. Обычно это делается с помощью люка, к которому приставлена вертикальная металлическая лестница. Можно пользоваться и готовой «мансардной» лестницей.
• Кровля в данном случае утепляется в месте чердачного перекрытия, а гидроизоляция производится непосредственно на крыше. Такой подход позволяет облегчить монтаж кровли и уменьшить сечения ее деревянных конструкций.

Крыши такого вида наиболее распространены и их применяют даже при условии увеличения стоимости объекта строительства. Стоит отметить, что проживание под такой крышей считается более надежным и удобным.

Мансардная крыша при полном втором этаже

Предлагаемый вариант крыши представляет собой комбинацию первого и второго видов. При полноценном втором этаже и мансардной крыше, расположенной над ним, можно сократить расходы на материалы и устройство чердака, поскольку отсутствует перекрытие между чердачным и жилым помещением. За счет высокого потолка такая крыша предоставляет много свободного пространства.

Как видно, ломаная мансардная крыша, чертеж которой представлен на плане, создает привлекательность внутреннего пространства. Встроенные в крышу дополнительно к основным окнам мансардные окна делают помещение удивительно светлым и солнечным. Такие объемы можно обыграть, применяя фантазию и опыт дизайнеров. Несущий остов дома с такой крышей должен быть жестким и устойчивым, поскольку стены этажа и крыша совместно составляют одну довольно высокую конструкцию и имеют небольшую жесткость.

К минусам такой крыши относится:

• необходимость отапливать и освещать большой объем;
• пространство, находящееся под потолком, не имеет функционального назначения;
• необходимо покупать и устанавливать мансардные окна;
• для придания жесткости конструкции крыши необходимо делать распор крыши.

Крыша такого вида не является распространенным вариантом и рекомендуется, когда она продиктована особенностями внутреннего дизайна помещений.

Комбинированная крыша

К комбинированному варианту крыши относится гибрид всех вышеописанных видов крыш. Например, можно устроить над большей частью дома чердачную крышу, а над спальнями детей и гостей — мансардную. При этом дом будет иметь совмещенный кровельный «пирог», а во второй части устройство утепления, гидроизоляции и пароизоляции делают раздельно. Разные участки крыши будут иметь разные сечения стропил. В данном случае не обойтись без грамотно разработанного проекта крыши, в котором будут подробно изображены узлы сопряжения, планы и разрезы каждого варианта кровли.

В итоге, можно сказать, что мансардная крыша относится к менее комфортному, но недорогому варианту. О чердачной и комбинированной крыше говорят, что они являются наиболее применимыми и оправданными вариантами. Возведение полного второго этажа с мансардной крышей встречается довольно редко, но этот вариант интересен своим интерьером.

Взвесив достоинства и недостатки каждого вида крыши, можно сделать выбор в согласии с конкретными обстоятельствами и условиями.

Мансардная ломаная крыша: чертеж, проекты домов с ломаной крышей

Источник: roof-tops.ru

Строительство частных домов с ломаной крышей

Такой стиль возведения перекрытий как ломаная крыша часто используется в коттеджном и многоэтажном строительстве. Нередко такой вид крыши называется мансардным. Проекты домов с ломаной крышей отличаются особой эффективностью в использовании чердачного пространства.

В большинстве случаев дом с ломаной крышей позволяет оптимально использовать пространство второго этажа. Если дом обладает площадью 6х6 метров, то размер комнаты на втором мансардном этаже в этом случае составит 4,5х6 метров. Если крыша двускатная, то ширина комнаты может составлять 4 метра. То есть размеры комнаты будут превышать 3 кв.м, что очень удобно.

Деревянный дом с ломаной крышей 6×6

На первом этаже многих типовых проектов располагаются три комнаты: одна 3х6 и две поменьше – 3х3. Первая из них вполне может выступать в качестве гостиной. При желании такую комнату можно разделить на две поменьше, поставив дополнительную перегородку из бруса.

Классические дачные дома с ломаной крышей часто оснащены удобным крыльцом и просторной открытой террасой (6х2 или 6х3). Различные дополнительные пристройки позволяют увеличить полезное пространство.

Планировка дома с ломаной крышей 6×8 Вернуться к оглавлению

Как сделать ломаную крышу дома?

При возведении ломаной крыши применение дорогостоящей подъёмной техники не обязательно, так как её монтаж осуществляется постепенно, по частям. При сборке каркаса ломаной крыши потребуется обрезная доска, желательно из древесины хвойных пород. Раскосы и стропила изготавливаются из бруса. Также необходимо запастись многослойной фанерой и крепёжными материалами (скобы, гвозди, саморезы).

Те же самые пиломатериалы потребуются для создания конструкции верхней несущей части крыши. Детали выпиливаются по заранее подготовленному шаблону, затем материалы скрепляются при помощи фанеры. Фанерные заготовки, в свою очередь, крепятся саморезами, а брус – металлическими скобами.

Секции ставятся поочередно, в первую очередь – боковые. В процессе работы их ставят в необходимом положении, временно закрепив, для чего используют технологические упоры из бруса, а также металлических крепёжных материалов (гвозди и скобы).

После этого поднимаются верхние секции и скрепляются с боковыми.

При установке верхней части каркаса крыши необходимо прибить верхний осевой брус-прогон, который крепится к заранее установленным нижним граням затяжек фронтонов. В момент установки осевого прогона следует тщательно измерить горизонтальные и вертикальные размеры.

После того, как установка по вертикали завершена, все рамы необходимо зафиксировать раскосами, благодаря чему каркас крыши будет обеспечен дополнительной устойчивостью.

Затем устанавливаются вертикальные стойки боковых секций. Их можно изготовить из бруса хвойных пород дерева.

Используя листы фанеры, следует покрыть верхние стропила по внешней стороне. В результате этого каркас крыши будет обладать дополнительной жёсткостью, а крепёжные материалы можно будет снять.

Заключительным этапом являются кровельные работы.

Осуществляя монтаж отдельных секций, сделайте выверку по горизонтали и вертикали при помощи уровней и отвесов. По окончанию работ покройте деревянные части огне- и виброзащитным составом. Используйте только качественные пиломатериалы тщательной сушки.

Строительство и особенности проектов частных домов и коттеджей с ломаной крышей

Источник: proekt-sam.ru

Чертежи мансардной крыши

Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать.

Готовая мансарда

Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться — оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.

Площадь окна мансарды

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

1. Большой поток естественного света, сглаживающий светотени;
2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
3. Простая установка, посильная самому хозяину.

Мансардные окна

Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.

Перемычки в мансарде для окна

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный проект дома новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Дормер в мансарде

Самый доступный вариант — окно в торце мансарды — дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.

Мансардная стропильная система

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным — такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.

Висячие стропила

Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.

Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.

Точки креплений в ломаной крыше

Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног — 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.

Ломаная крыша мансарды

Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.

Крепление стропил на мауэрлате

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.

Монтаж крыши

Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.

Сборка элементов системы стропил

Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.

Установка стропил верхних скатов

Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

Мансардная крыша своими руками чертежи с размерами

Источник: jsnip.ru

Ломаная крыша своими руками

Благодаря эргономичности и экономичности строительство ломаных крыш и возможности правильно применить чердачное пространство очень известна. Организация утепленных и неутепленных чердачных помещений используют в этой технологии. Эта технология отличается от традиционной тем, что кровельная конструкция здесь идёт с переменным углом наклона скатов, а в обычной – двухскатная система. И поэтому тем желающим, кто хочет сделать такую крышу с чердачным этажом нужно понимать, каким образом устроена система ломаной крыши и как определяются размеры материалов для ее возведения.

Расчеты стропильной системы ломаной крыши

Один из самых известных представителей разряда ломаных крыш – это 5-угольное построение с видимым отличием в углах наклона скатов. Даже при условии незнания всех тонкостей возведения ее, есть возможность разобраться в том, что конструкция устроена из двух ярусов, установленных друг на друга. Располагается мансарда в нижнем фундаментальном ярусе, которая дала еще одно название ломаным крышам. Укрепляющий нижнюю часть крыши, менее обширный ярус-макушка, придаёт форму построению в области вершины. Но использование «ломаной» технологии невозможно всегда узнать по внешнему виду крыши. Крыша может выглядеть как простое двускатное сооружение, зато угол наклона скатов верхнего и нижнего уровня может быть равноправным. Существует бессчётное количество вариаций ломаных крыш, только вот все строятся по одному и тому же принципу – путём возведения двух, или более ярусов.

Немного об особенностях стропильной структуры

Создание стропильного каркаса для двух отделов чердачной крыши производиться по правилам, исходящих от обычной технологии постройки скатных крыш. Низ основы ломаной крыши конструируют с помощью наслонных стропильных упор «ног». В верхней части возможно применение как наслонных, так и висячих стропилин. Низ наслонных стропилин вправе основываться на мауэрлат «Мауэрла́т — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены.» или на брусья перекрытия.

Основой для верхушки в большинстве случаев используется деревянная рама, наряду с этим, которая играет роль каркаса одной из стен чердака. В организации верхней части крыши обычно направлены на благоустроенность работы для деятеля.

Угол наклона скатов нижнего яруса крыши, по обычаю, гараздо отвеснее, чем верхнего. Они-то и есть явным примером применения «ломаной» технологии в постройке крыши, в виде излома. Тем не менее отвесность нижнего и верхнего яруса скатов может быть одинаковой, отчего ломаное построение может казаться обычной двускатной крышей. Из-за необходимости каркаса нижнего яруса обеспечивать возможность организации используемой области, возводят крышу типичным для ломаных крыш образом. То есть стропильная конструкция обязана располагать нужными деталями с установленной передающей способностью для постройки стен и потолка не утепленного или утепленного чердака.

Детали нижнего и верхнего ярусов рассчитываются отдельным образом, так как на стропильные ноги нагрузки воздействуют неравномерно. Также в пятиугольной ломаной крыше безусловно определяется наличием двух частей, скаты, имеющие разный угол наклона и чаще всего разную длину.

Нагрузки. Его виды и совокупная величина

Трудные расчеты, которые приводят проектировщики строительных компаний не имеет смысла рассматривать, так как каждый расчет индивидуален. Для вас это сделают специалисты. В сети хватает достаточно программ, которые могут за несколько секунд решить сложные математические операции по вычислению сечения стропил, балок и опор. Разберем какие типы нагрузок на стропилы верхнего и нижнего яруса и перекрытие следует знать.

Расчеты нижних стропил производится на сжатие с изгибом, а чаще, только на сжатие, так как крыши таких схем делаются, по стандарту, для более отвесных откосов, на которых снег не держится и основной нагрузкой становится ветер и вес верхнего треугольника. А ветер, даже ураганной силы, вряд ли сломает стропилина, скорее сорвет покров или сбросит всю крышу. Тут уже выступают противоветровые мероприятия: монтаж проволочных скруток и сплетение крыши к единому пояску стены резьбовыми анкерами.

Буквальную мощность от веса снегового покрова, которая требуется для расчета направляющей способности стропильных конструкций в конкретном месте постройки, необходимо определить в районных строительных компаниях или установить по картам СП 20.13330.2011 «Нагрузки и воздействия». Номер снегового региона формируется по карте районирования, которая была составлена по расчетным данным снежного покрова на территории страны. Потом из нижеследующей таблицы выбираем подходящую этому региону снежную нагрузку.

Ветровая нагрузка необходима для расчета крепкости стропильной системы. Для её описания снова же используем карту районирования, но уже составленную по величине давления ветра.

Этот коэффициент нужен для стропильных ног обоих ярусов крыши, так как крутую часть порывистый ветер может сорвать и вынести.

В регионах с высокой ветровой нагрузкой усиливается частота укрепления стропильных ног к стенам, то есть они крепятся проволками почаще, чем просто через одну. Для живучести прибавляется количество ветровых связей – откосов, упор, досок или реек, которые прибиваются к четырем и более стропилинам. Вес их нужно учесть при вычислениях общего веса кровельного перекрытия.

Нагрузка веса кровельной конструкции

Масса кровли – это комплексная характеристика с индивидуальными особенностями. По существу, это вес кровельного челнока определенного утепленного или не утепленного устройства с отчетливым видом покрытия и устроенной специально под покрытие сплошным или редким каркасом. Иссчисляется она на 1 метр кровельной площадки.

Средние значения веса покрытий можно найти по таблице в интернете. Так же в сети можно найти множество фото и чертежей ломаная крыша своими руками. Необходимо принять в расчет, что при использовании выступающих материалов для кровли массу снежного покрова следует увеличить на 10 процентов. Например, если устанавливается шифер или профнастил с большой волной, то нужно иметь на виду, что снеговой кров в каналах может накапливатся и лежать днями.

Масса обрешетки – самая весомая составляющая кровельной постройки. Вес каркаса взаимосвязан с видом покрытия. Структура мягкой крыши нуждается в сплошном настиле из досок, пластов влагоустойчивой фанеры или листов ОСП. Профили из жести, шифер, глиняная черепица устанавливаются на смонтированные с необходимым шагом брусья. Масса каркаса «основы» прибавиться за счёт монтажа диагональных ветровых соединений в местах с наибольшей ветровой нагрузкой. Вес утепления тоже рассчитывают в отдельном порядке.

Для чего необходимы пределы

Каждая деталь крыши может быть под различным видом нагрузок. Вся совокупность нагрузок не должна повергаться деформированию и неисправности, что может привести к обязательной починке. Расчёт несущих построений по стандарту делается с учетом двух предельных значений, это

• Максимальная прочность – состояние, в случае превышения которого приводит к разлому строительной структуры, к потере устойчивости.
• Максимальное деформирование – состояние, в случае превышения которого приводит к непозволительному провесу, в результате чего изменяется геометрия конструкции и ломается узловая связь.

Среди нагрузок, которые действуют на кровлю есть: осадки зимние, ветер, своя масса, вес людей, мебели, которые используют чердак. Влияние нагрузок может быть одновременным, поочерёдным и в сочетании вроде как мебель+человек+ветер; снег+человек и так далее.

Благодаря расчётам предусматривается максимальная вероятность влияния нагрузки предельной величины.

Постройка ломаной крыши своими руками

Перед тем, как начинать строить стропильную систему для ломаной крыши, необходимо сделать расчёт деталей системы и создать проект. Представим, что этот этап сделан.

Посмотрим один из стандартных примеров постройки чердака с двумя ярусами наслонных стропилин, скрепленными сверх кирпичной коробки. К мауэрлату будем закреплять стропильную конструкцию, то есть к деревянной рамке из балки 150х200мм, поместив на одном уровне с внутренним периметром стенок. По внешнему краю коробки помещён ряд кирпичей, которые маскируют маэрлат и снимают часть распорочной нагрузки. Верхняя часть мауэрлата обязана быть выше кирпичного укрепления на 2-3 сантиметра.

Монтаж балок перекрытия

Постройка конструкции начинается с установки самых крайних брусьев, вынос которых определяет ширину карнизного стреха. Дальше по стягивающей между крайними брусьями помещаем промежуточные элементы с шагом, равным протяжённости между стропильными ногами. Для утепленных стропильных систем шаг рекомендуется возводить равным ширине плиты теплоизолятора, чтобы теплоизолятор плотно сидел в нужном для него межстропильном месте. Для неутепленных построек шаг соразмеряется так, чтобы вместилось целое количество стропильных ферм с равномерным промежутком между ними.

Размер бруска для постройки перекрытия 100х200мм. При умещении балок подгоняем их верхнюю плоскость, если не получается поставить строго в горизонталь. Умещение делаем через подтески маэрлата или подкладки щепы под балку. После укрепления брусьев к маэрлату устанавливаем к их торцу короткий брус, таким образом, чтобы они создали плоскость для фронтовых карнизных свесов. Расстояние между короткими брусьями не важен, хоть даже и 1м или вроде того.

Установка стен чердачного пространства

Делаем отметки на построенном перекрытии линии размещения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они в роли каркаса для стен чердака.

Поступаем таким образом:

• Используем брус 100х150мм, которая длиннее на 10 см, чем чистовая высота чердачного потолка; с её помощью монтируем угловые опоры. Согласовываем вертикальность опор с помощью отвеса, укреплять будем после того только, как удостоверимся в идеальности установки. Для полной устойчивости укрепляем их положение временными подпорками.

По подобию устанавливаем упоры посреди торцовых стен.

• Угловые упоры соединяем шнуркой, чтобы определить место монтажа промежуточных подпорок. Для создания промежуточных подпор сойдёт материал 50х150мм с равной угловым подпоркам высотой.
• Сверх двух уровней подпорок складываем балки, изготовленные из досок 50х150мм. В промежуточных упорах больше нет необходимости, построенные стенки будущего чердака крепки и без них.
• Чтобы сформировать потолок необходимо установить доску ребром на балки.
• Доску 25х150мм возводим сверх строящегося чердака. Нет необходимости её монтировать по оси конструкции. Лучшим решением будет параллельно проложить, отступаяя от оси 20-30 сантиметров.

Подгонка стропил нижнего уровня

Стропилы нижнего уровня крыши «ломаной» технологии производятся и устанавливаются обычным наслонным способом:

К торцу возводимого сооружения устанавливаем доску 25х150мм нужной длины и техническим карандашом чертим линии верхнего и нижнего запила. При условии, что в геометрии стропильной конструкции нет недочётов, этот образец можно использовать для производства всех стропилин нижнего ряда.

Если же есть отклонения в работе, делаем монтаж только крайних ног и протягиваем между ними шнурок. По образцу на других стропилинах оставляем только верхний запил. Со шнуровкой сочетая верхнюю часть заготовки, нижнюю линию размечать необходимо по факту.

Ставим стропильные ножки. Укрепляем их к брусьям перекрытия скобами или железными уголками, а сверху к балкам гвоздям, несколько штук.

Случается иногда, что для перекрытия нижней покатой поверхности по всей длине не хватит одной лишь доски. В этих случаях стропилину устанавливают из двух коротких досок, укрепленных куском материала подобного сечения длиной в 1 метр и больше. Но, желательнее всего сделать заказ досок нужной длины, чтобы ослабить сооружение скрепленными участками.

Монтаж стропильных ножек для верхних скатов

Чтобы изготовить и сделать монтаж верхних стропил для начала необходимо сделать отметку центральной оси. Для того, чтобы это сделать нужно обрезок дюймовки прикрепить к самой крайней потолочной доске чердака обязательно вертикально. Ребро обрезка должна точь-в-точь совпадать с отмеченной на схеме основной оси стропильной конструкции ломаной крыши, после:

Делаем мерку к грани дюймовки для создания образца и делаем отметку на ней линии запилов, верхнюю часть из которых проводим прямо вдоль отмеченного куска оси.

Производим по образцу несколько стропильных ножек для верхних скатов. Если нет сомнений в правильности построенного каркаса, изготавливаем сразу пару фуражировок. В другом случае действуем так же, как и с нижними парами.

Монтируем первую пару стропилин, позвав кого-то в помощь. Одному с установкой не пересилить, так как у них нет верхней поддержки. Чтобы только созданная укрепленная стропильная система не развалилась, подпереть её откосом.

Пристраиваем остальные стропильные фермы верхней части конструкции. Необходимо подставить их подкосами через 3-4 штуки. Угол наклона откосов обязан быть больше 45 градусов.

Нужно чередом следовать пути их склона.

Покрытие внешних сторон и создание обрешетки

Не имеет вовсе значение запроектированный тип и шаг установки каркаса, всё равно по линии «хребта» и линии перелома откосов обрешетку делают сплошной. Наперекор направлени

Как сделать ломаную крышу своими руками: порядок работ

Ломаная крыша своими руками – это довольно трудоемкий процесс, но весьма осуществим при наличии достаточной информации по ее монтажу. Сооружение такого типа пользуется достаточно широкой популярностью. Ломаная конструкция считается эффективной и имеет массу достоинств.

Общие сведения о ломаных крышах

Кровля ломаного типа или мансардная крыша является разновидностью двускатной конструкции, но с более сложным монтажом. Основным достоинством такого сооружения является возможность увеличения жилого пространства с помощью просторного чердачного помещения.

Наиболее распространены ломаные крыши, имеющие четыре ската. Такую конструкцию зрительно можно разделить на две части:

• пологое верхнее сооружение;
• нижняя конструкция с большим уклоном.

Особенность устройства ломаной крыши во многом зависит от типа здания, для которого она сооружается. На прямоугольные дома можно монтировать любую конструкцию крыши с мансардой. Квадратное помещение имеет некоторые конструктивные ограничения, а узкие здания не позволяют существенно увеличить площадь комнаты под крышей.

Основными преимуществами ломаной крыши являются:

• возможность сооружения мансарды в два уровня;
• конструкция здания может иметь неповторимый эстетический вид;
• снижение за счет устройства кровли тепловых потерь;
• расширение жилого помещения за счет пространства под крышей.

Кровлю ломаного типа можно выстраивать как на новом здании, так и на инфраструктуре старого дома. К недостаткам такого вида крыш относят сложность оформления защиты от влаги и теплоизоляции, также затраты на установку дополнительных окон.

Как выбрать угол наклона

При монтаже мансардных крыш используют различные углы наклона. В таких конструкциях воплощаются самые необычные дизайнерские решения. Но все же при выборе угла уклона кровли необходимо учитывать некоторые влияющие на качество постройки факторы:

• тип покрытия кровли;
• климатические особенности местности;
• назначение сооружения.

Исходя из таких показателей, рекомендуется подбирать такие углы скатов крыши:

• для регионов с небольшими ветряными потоками – от 30 до 40 градусов;
• в местностях с сильными порывами ветра – до 30 градусов;
• в климатических зонах, где преобладают большие снегопады – от 45 до 60 градусов.

Для верхнего яруса ломаных крыш обычно используют угол ската 20-45 градусов, а для нижней части – 60 градусов. Уклон в пределах от 20 до 45 градусов считается оптимальным, так как для такой конструкции можно использовать практически все кровельные материалы.

Примеры проектов

Ломаные крыши могут быть двухскатные, трехскатные и четырехскатные. От типа конструкции зависит внешний вид дома, а также его надежность и объем дополнительного жилого пространства.

Невзирая на массивность конструкции, многие здания имеют богатый привлекательный вид.

Мансарды под ломаной крышей могут обустраиваться ка полноценные жилые комнаты.

Чем будет сложнее конструкционные особенности кровли, тем более оригинальный дизайн всего дома.

Материал

Подбор материала для ломаной крыши осуществляется еще на этапе проектирования. Для формирования мауэрлата приобретается крепкий качественный брус, для обрешетки и стропильной системы – обрезные доски.

Перед сооружением каркаса все деревянные детали обрабатываются антисептической и огнезащитной пропиткой. Для надежности выполняют двухслойную обработку. Каждый защитный пласт наносится только после полного просыхания предыдущего.

Для монтажа кровли ломаного типа используется такой материал:

• доска размером 5х15 сантиметров;
• брус – 20х20 сантиметров и 5х10 сантиметров;
• доска нарезная;
• рейки для каркасной основы – 2,5х5 сантиметров;
• крепежные детали – скобы, саморезы, болты, гвозди, уголки;
• утеплительный и гидроизоляционный материал.

Также подбирается кровельное покрытие – металлочерепица, ондулин, профнастил или простой шифер.

Особое влияние на прочность и надежность конструкции оказывает установка качественного каркаса. Материал для основания приобретается согласно таким требованиям:

• дерево должно быть сухим – максимальная влажность материала составляет 20%;
• для сооружения мансард используют жесткую древесные породы – ель или сосну;
• бруски и доски должны быть без повреждений и не иметь сучков;
• детали обрешетки подбираются одного размера и толщины.

Чем тяжелей кровельный материал, тем крепче должна быть каркасная основа крыши.

Этапы строительства

Стропильная система мансардных крыш – это модульная конструкция. Верхнюю часть скатов кровли моделируют из стропил висячего или наслонного типа, а нижнюю – только из наклонных стропил.

Ломаная крыша имеет сложную установку, но благодаря поэтапной инструкции ее можно установить своими руками:

1. Изначально крепится мауэрлат и балки перекрытия, сечение которых определяется действующими нагрузками. Рекомендуется использовать брусья размером 10*20 сантиметров и доски – 15*5 сантиметров. Гидроизоляционный материал подкладывается под мауэрлат.
2. Стойки следует выставлять только в вертикальном положении. Изначально монтируются крайние. Между ними протягивается тонкая веревка, и устанавливаются по уровню промежуточные оставшиеся стойки. Каждая деревянная колонна закрепляется временными распорками. Стойки крепятся на расстоянии не более 2 метров друг от друга. Высота каждой должна быть больше на 10 сантиметров от высоты запланированного потолка мансарды.
3. На стойки сверху фиксируются горизонтальные балки – прогоны и выставляются остальные вертикальные колонны. В результате формируются боковые стены мансарды.
4. На прогоны закрепляются поперечины – ригеля. Их соединяют с балками с помощью специальных уголков. При установке такой опоры рекомендуется устанавливать временные подпорки, чтобы исключить провисания конструкции. Ригеля для обеспечения жесткости сооружения впоследствии скрепляются доской, которая монтируется со смещением на 20 сантиметров от центра.
5. Размечается на мауэрлате расположение стропильных ног. Промежуток между стропилами оставляют в 1 метр. После монтажа нижних стропильных ног крепят верхние. Чтобы облегчить работу изготовление стропил проводят по ранее намеченному шаблону. При габаритных объемах крыши верхние ноги стропил крепят на коньковую балку.

На местах, предусмотренных для установки окон, используют бруски для укрепления стропил. После этого можно начинать обшивку фронтонов.

Лучше всего такую работу проводить до монтажа обрешетки, так как по границе стропильной системы обрезку обшивки фронтонов обрезать намного проще.  Оформление треугольный проем после установки основы для кровельного покрытия выполнить намного сложней. Для этого требуется проводить разметки и подгон свеса крыши. Иногда проем фронтона выкладывают тем же материалом что и стены дома.

Обрешетка и кровельный порог

Внешний вид ломаной крыши зависит от конструктивных особенностей каркасной основы. После монтажа стропильной системы поэтапно укладываются все пласты кровельного пирога. Все деревянная конструкция основы и низ кровли обшивается материалом с пароизоляционными свойствами. На стыках материал скрепляется с помощью скотча.

После этого устилается утеплитель. Для обеспечения вентиляции делают отверстия – продушины между теплоизоляцией и кровлей. Хорошее проветривание поможет избежать скопления конденсата. Утеплительные материалы должны быть влагоустойчивыми и огнестойкими. Часто используют для этого пенопоулеритан или ячеистое пеностекло. На слой утеплителя выкладывается гидроизоляционная прослойка.

Монтаж обрешетки выполняется из одного размера досок или листов фанеры.Для ломаных конструкций крыш рекомендуется установка сплошной основы с зазором в 1 сантиметр.  Такое сооружение придает жесткости и прочности всей конструкции. Правильный монтаж основания обеспечивает ровную и надежную укладку кровельного покрытия.

Ломаная крыша придает особенный архитектурный облик зданию. Чем сложней форма кровли, тем больше усилий требуется для ее сооружения. Надежность такой конструкции зависит от правильно спроектированной и выстроенной каркасной основы.  Для того чтобы смонтировать крышу ломаного типа самостоятельно следует точно знать поэтапную технологию ее установки.

Ломаная крыша: особенности конструкции и ее возведение

На чтение 6 мин. Просмотров 1k. Обновлено 10.07.2017

Для расширения жилой площади многие решают провести возведение крыши мансардного типа, которую довольно часто еще называют ломаной. Особенности конструкции позволяют существенно увеличить жилую площадь. Рассмотрим особенности данного типа крыши подробнее.

Особенности ломаной крыши

Конструкция ломаной крыши имеет довольно много особенностей. Назвали ее так по причине большого количества ломаных линий и необычной формы.

В целом можно сказать, что ломаная крыша – разновидность двухскатной конструкции, которая позволят на мансардном этаже обеспечить достаточно большую жилую площадь.

При этом мансардный этаж можно охарактеризовать следующим образом:

1. Потолок высокий, может достигать 2,5-3 метров.
2. Площадь получаемого помещения будет лишь чуть меньше площади сооружения, если не брать в расчет пристройки.
3. Ломаная крыша может выдерживать высокую ветровую нагрузку в сравнении с обычной двухскатной.

Перелом на скате и небольшая площадь поверхности, на которой может накапливаться снежный покров, также можно назвать особенностью ломаной крыши.

Устройство

Основные элементы мансардной крыши:

1. Стропильный ноги.
2. Стойки.
3. Затяжки.
4. Прогон.
5. Лежень.
6. Мауэрлат.

Для того чтобы обеспечить высокий потолок при создании полноценных помещений приходится возводить габаритные стены. Поэтому особое внимание уделяется распределению нагрузки и ее усилению.

При проведении строительных работ применяется модульная методика монтажа, что позволяет возводить сооружение без применения сложной грузоподъемной техники.

Плюсы

Преимуществами двускатной крыши можно назвать нижеприведенные моменты:

1. Подобного рода крыша может возводится на инфраструктуре старого жилого сооружения.
2. При желании можно провести отделку поверхности так, чтобы в итоге здание выглядело завершенным.
3. За счет сложной формы можно существенно увеличить жилую площадь.
4. Мансарда может иметь один или два уровня. Кроме этого при желании можно провести утепление стен и потолочной части для того, чтобы помещение могло использоваться и в зимнее время.

Минусы

Однако есть и несколько недостатков:

1. Стены скошенные.
2. Существенно усложняются работы по изоляции стен и потолка.
3. При установке окон могут использоваться исключительно рамы мансардного типа, который как правило дороже.
4. Конструкция имеет большую площадь, что существенно увеличивает количество используемого отделочного и кровельного материала.

Вышеприведенные моменты следует учитывать при рассмотрении мансардной крыши.

Подготовительные работы перед возведением

Расчеты

Перед выполнением строительных работ следует провести довольно точный расчет. Выполнять точные расчеты важно по нескольким причинам:

1. Неправильные расчеты могут стать причиной, по которой нагрузка будет распределяться неправильно. В последствии каркас не выдержит вес кровли и стропильных ног и под давлением снежного покрова может сложиться.
2. Могут существенно увеличиться расходы по причине покупки большего количества строительных материалов, чем требуется.

Провести расчеты можно только при наличии проекта конструкции, рулетки и обычного калькулятора. Простые геометрические фигуры довольно часто становятся основой. Примером назовем трапеции, треугольники и прямоугольники, которые образуются стропилами.

Как ранее было отмечено, при правильных расчетах можно существенно сэкономить на количестве приобретаемого материала. Детальный проект предусматривает определение толщины стропил, количество основного и отделочного материала.

Материалы

При выборе основного материала, из которого возводится каркас, многие отдают предпочтение деревянным материалам. Это связано с тем, что они достаточно прочные и имеют небольшой вес. Не рекомендуется использовать железобетонные конструкции и металлический профиль, так как они имеют достаточно высокую стоимость.

Формирование стропильной конструкции проводится из деревянного бруса. Среди всех пород дерева следует выделить хвойные, так как они имеют невысокую стоимость и при этом высокую гибкость, могут несущественно деформироваться.

Виды и формы ломаной крыши

Различают несколько видов ломаных крыш. Основная классификация проводится по количеству скатов:

1. Односкатные встречаются редко, так как имеют только одну наклонную плоскость, закрепленную между двумя стенами. Преимуществом этой разновидности конструкции можно назвать простоту проводимых расчетов и монтажных работ.
2. Двухскатные состоят из 2-х ломаных скатов. Подходит подобная конструкция для домов прямоугольной формы. Из-за простоты конструкции она также пользуется весьма большой популярностью.
3. Трехскатные характеризуются тем, что имеют три наклонные поверхности и одну вертикальную стену. За счет того, что стена только одна существенно снижается вес кровли. Чаще всего трехскатный тип крыши создается в случае, когда соприкасается крыша мансарды с другой частью дома.
4. Четырехскатные характеризуются тем, что имеют ломаные поверхности по всем четырем сторонам. С технической точки зрения этот вариант конструкции самый сложный в исполнении.

Как ранее было отмечено, наибольшей популярностью пользуются четырехскатные конструкции. Они позволяют равномерно распределить нагрузку, оказываемую выпадающими осадками и ветром.

Возведение ломаной крыши. Пошаговая инструкция

Возводить модульную конструкцию достаточно просто, так как часть можно собирать на земле, а затем поднимать наверх.

Перед тем как приступать к монтажным работам создается проект, дерево пропитывается раствором, который предотвращает гниение. Влажность массива дерева должно составлять не более 20%.

Пошаговая инструкция по проведению монтажных работ выглядит следующим образом:

1. Размещаются и закрепляются балки перекрытия и мауэрлат. Сечение бруса выбирается в зависимости от предполагаемой нагрузки, зачастую берутся доски, сечение которых 100 на 200 мм. Под мауэрлат прокладывается сразу гидроизоляционный слой.
2. В вертикальном положении выставляются стойки. Рекомендуется начинать выставление стоек с крайних угловых, и только потом выставлять другие и соединять их между собой. Расстояние между стойками выбирается в зависимости от рассчитываемой нагрузки, но оно не должно быть более двух метров. Высота устанавливаемых опор должна быть примерно на 100 мм больше, чем расположение будущих потолков.
3. По верхней части стоек делается прогон, затем устанавливаются недостающие опоры. Полученная конструкция является несущей и станет основой для будущих стен.
4. Следующий шаг заключается в создании ригелей, которые крепятся при помощи уголков. Для того чтобы избежать провисаний под ригелями ставятся подпорки. Не рекомендуется устанавливать доски строго по середине, ее нужно смещать от центра в любую сторону на 200 мм.
5. Также нужно провести установку нижней стропильной ноги. Шаг между ними должен составлять около 1,2 метра. Для того чтобы упростить задачу их торцевые части предварительно обрабатываются на земле, только после этого стропила поднимаются наверх. После установки крайних стропил между ними натягивается шпагат, что существенно упростит дальнейшие работы.
6. Дальнейшие работы предусматривают установку верхних стропил. Как и с нижними, в данном случае нужном предварительно сделать запилы по шаблону, и только после этого поднимать брус наверх. В случае, если длина конструкции около 8-10 метров, то укрепить ее можно путем установкой подкосов.
7. Если разработанный проект предусматривает установку оконных проемов, то конструкция укрепляется поперечным брусом.

Дальнейшие работы предусматривают обшивку фронтона. Не стоит частично закрывать конструкцию, так как сильный ветер может подорвать ее.

В заключение отметим несколько распространенных ошибок:

1. Зазор между поверхностью кровельного покрытия и утеплителем должен выдерживаться в узком диапазоне. Величина воздушной прослойки зависит от типа выбранного изоляционного материала. Если изоляция плоская, то величина зазора 50 мм, для профилированных он составляет 25 мм.
2. Конструкция должна предусматривать присутствие специальных продухов в коньке крыши и карнизах.

Следует уделить особое внимание созданию проекта. Сегодня его можно скачать в интернете и изменить под свое помещение.

Ломаная крыша своими руками — изготовление +фото

Среди многообразия конструкций кровли особое место занимает ломаная двускатная крыша. Ее особенность в делении ската на несколько плоскостей, дающее возможность использовать пространство под крышей для устройства мансарды. Наличие комнаты под крышей сократит общую теплопотерю дома. Ломаная крыша своими руками может быть правильно построена только при наличии грамотных расчетов и следовании всем нормативам при постройке.

Как выбрать угол наклона

Угол наклона мансардной крыши

При выборе угла, под которым устанавливаются скаты крыши, необходимо учитывать:

• вид кровельного покрытия;
• количество осадков и силу ветра;
• назначение комнаты – для жилого помещения высота конька не должна размещаться ниже 2,5 метра.

Оптимальным значением для верхних скатов считается 30–45 градусов, для нижних – 60 градусов.

Составление проекта

Проект с ломаной крышей

Любое строительство начинается с чертежа, а такая сложная конструкция как ломаная крыша, потребует составления подробной схемы со всеми размерами и расчетами. Начать работу можно с просмотра фото и схем, которые помогут понять, как построить конструкцию ломаной крыши. Зная размеры здания, тип кровельного и утепляющего материала, можно по специальным калькуляторам рассчитать размеры составляющих для стропильной системы.

Расход материала для кровельного покрытия, а также гидроизоляции вычисляется по величине площади крыши, которую подсчитывают, складывая величину всех скатов. Слой утеплителя для мансардной крыши должен составлять не меньше 20 см.

Материал

Клееный брус

Перед тем как сделать ломаную крышу, подбирают качественный материал для ее возведения. Для этого приобретают сухой клееный брус, влажность которого составляет 18–22%. Перед началом монтажа он проходит обязательную обработку антисептиком и средством препятствующим горению. Обработку составами проводят на открытом пространстве, средства наносятся двумя слоями.

• брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
• доска 50×150 мм;
• необрезная доска;
• металлические скобы, уголки, болты, гвозди, саморезы;
• рейки для обрешетки 25×50 мм;
• пароизоляционная мембрана, утеплитель, гидроизоляция;
• кровельный материал.

Этапы строительства

Закрепляется мауэрлат

Мауэрлат. Установка стропильной конструкции предполагается на этапе возведения стен. В верхнем ряду закладываются специальные шпильки для последующего крепления мауэрлата, являющегося основой кровли. Этот брус укладывается по всему периметру стен, в просверленные отверстия вставляются приготовленные шпильки и закручиваются гайками. Шаг шпилек составляет два метра, оптимальный вариант, если они будут располагаться между стропилами. Под мауэрлат укладывается рубероид, обеспечивающий защиту от влаги. Для надежного удержания конструкции используют обвязку из проволоки.

Балки. Толстый брус с сечением 200×200 мм укладывается непосредственно на мауэрлат или в специальные карманы, оставленные в кладке стен. Края балок, расположенных на кладке, промазывают мастикой. Брус послужит опорой для вертикальных стоек. К мауэрлату они крепятся металлическими уголками. Требуется строгое соблюдение горизонтального уровня, чтобы получилась качественная основа для кровли. Изменить положение балки можно, подкладывая доски.

Монтаж стропил

Установка стропил. Первыми выставляются вертикальные стопила на фронтонах. Их уровень контролируется с помощью отвесов. Стойки временно фиксируются распорками. Между выставленными стропилами натягивают шнур и устанавливают все оставшиеся стойки с шагом равным расположению балок. На стойки укладываются прогоны из доски, их крепление осуществляется уголками и саморезами. Сверху прогонов крепятся продольные затяжки, соединяющие параллельные стойки и завершающие верхнюю обвязку. До окончательной установки оставшихся стропил, затяжки подпираются подкосами.

Нижние стропила устанавливаются с опорой на прогон и мауэрлат. Чтобы облегчить работу по подготовке брусков, предварительно выполняется шаблон. Тонкая доска прикладывается к прогону и выполняется отпиливание под нужным углом. Все нижние стропила подрезаются по образцу и устанавливаются. Нижняя часть, лежащая на мауэрлате, выпиливается на месте. Для крепления используют пластины или уголки, закручивая их саморезами или забивая гвоздями.

Перед установкой верхних висячих стропил, необходимо наметить центр крыши. Для этого используют временную стойку, закрепленную по центру мауэрлата и фронтонной затяжки. Верхний край доски обозначит центр кровли. К этой доске прикладывают основу для шаблона, по которому будут выполняться запилы верхних стропил, второй край заготовки опирается на прогон.

Все верхние стропила имеют одинаковый размер, поэтому они подпиливаются по одному шаблону. Верхние концы стропил соединяют обрезками доски, пластинами или ботами. Нижняя часть вставляется запилом в прогон и крепится уголками. Каждую стропильную ногу поддерживают подвесной стойкой размером 25×150 мм, которая крепится к месту соединения стропил и к затяжке.

Нижние стропила укрепляют постоянными подкосами. Для этого используют доску 50×150 мм, нижний конец срезают под углом и устанавливают на балку, верхний крепится к стропилу болтом или шпилькой. Установив все подкосы, убирают временные подпорки.

Обрешетка и кровельный пирог

После окончания монтажа стропильной конструкции необходимо грамотно уложить все слои кровельного пирога. Первоначально стропила обшивают пароизоляционной мембраной, начиная снизу крыши. Стыки материала проклеивают скотчем. Затем укладывают утеплитель. Между слоем утеплителя кровлей необходимо установить продухи для вентиляции пространства. Низкое качество проветривания приведет к появлению конденсата и сырости. Кровельное покрытие стоит подбирать с учетом его теплоизоляционных качеств, поэтому использование металла не желательно. В качестве утеплителя выбирайте безопасные негорючие материалы, которые не подвержены воздействию влаги. К таким материалам можно отнести вспененный полистирол и пеностекло. После утепления выполняется укладка гидроизоляции.

Обрешетка выполняется непосредственно под выбранный вид кровельного покрытия.

Устройство ломаной крыши не только придаст архитектуре дома особенный вид, но подарит дополнительную жилую площадь. Просмотр видео с пояснениями нюансов строительства поможет правильно выполнить работу.

Рекомендуем прочитать:

Видео

В этом видео автор показывает и рассказывает, как он делал стропильную систему мансардной крыши дома:

Фото

Небольшой дом с мансардой

Дом с мансардой

Ломаная крыша деревянного дома

Баня с мансардной ломаной крышей

Дачный домик с мансардой

Крыша гаража

Замена сломанной черепицы — затраты на рабочую силу и материалы

Что влечет за собой работа

Кровельная черепица или черепица — это, пожалуй, самый распространенный тип кровельного покрытия в Великобритании, они долговечны и эффективны, но круглосуточное воздействие погодных условий Великобритании означает, что они в конечном итоге будут повреждены. Эта статья предназначена для того, чтобы дать общий обзор черепицы и того, как ее ремонтировать или отремонтировать.Стоимость будет варьироваться в зависимости от ряда факторов, таких как тип черепицы и доступ к крыше, поэтому любые приведенные цифры являются лишь практическим правилом средних цен / затрат.

Перед заменой сломанной черепицы работа будет выглядеть намного лучше, если цвет новой черепицы будет соответствовать цвету старой. Обычно это означает посещение торговца и копание в разделе утилизации, чтобы найти использованную черепицу, которая соответствовала бы той, что находится на крыше — это не обязательно должно быть идеальное совпадение, если вы приблизитесь к нему, небольшое воздействие погодных условий позаботится о отдых.Если вы не можете найти соответствующие плитки, вы всегда можете попытаться удалить плитки сзади или из нижнего ряда, которые обычно не замечаются, а затем использовать их для замены любых сломанных плиток, одновременно устанавливая новые замены в областях, которые от земли почти необнаруживаемый.

При укладке плитки было принято закреплять каждый третий ряд плитки с помощью гвоздей из оцинкованной стали, алюминия или меди. Два других ряда незакрепленных плиток между этими рядами опираются на выступы под плиткой, чтобы удерживать их на месте и подвешивать их к деревянной обрешетке кровли, при этом вес перекрывающихся плиток сверху удерживает их на месте.Это помогает при получении доступа для замены любых сломанных плиток, поскольку вы можете просто сдвинуть плитки без гвоздей с места. Хотя, если вы находитесь в районе с сильным ветром или купили бывший муниципальный дом, вы можете обнаружить, что каждая плитка прибита к каждому ряду. Кроме того, с 2005 года правила изменились, и теперь всю черепицу необходимо прибивать гвоздями или иным способом механически закреплять на крышах.

Имеет смысл, пока вы находитесь на крыше или заплатили подрядчику за это, провести полную проверку крыши и проверить наличие других связанных работ, которые могут потребоваться.Обычно эти дополнительные работы могут включать в себя замену облицовки / потолочных панелей, свинцовых окладов и водостоков. Нижний ряд черепицы будет опираться на облицовочные доски, и к этим доскам также крепится водосточный желоб. Если черепица в нижнем ряду сломана или отсутствует, это могло привести к сырости и гниению, повреждающим облицовку и даже сами балки крыши.

Замена сломанной черепицы может быть делом самостоятельного ремонта, если вам удобно работать на высоте и у вас есть все необходимое оборудование.Никаких разрешений на строительство или ордеров на строительство не требуется, к тому же удаление и установка плиток довольно просты. Хотя лазание по крыше — это верный путь к катастрофе без надлежащего оборудования для обеспечения безопасности и соответствующего опыта — если вам неудобно работать на высоте, тогда наймите профессионального подрядчика по кровельным работам!

Цены на черепицу варьируются в зависимости от типа и качества, кроме того, цены на замену черепицы будут варьироваться от кровельщика к кровельщику в зависимости от вашего местоположения, высоты крыши и доступа.Если вы выполняете работу своими руками, будьте осторожны при прибивании плитки к рейке, слишком большое давление может привести к поломке плитки и / или повреждению водонепроницаемой мембраны под ней, что приведет к увеличению затрат на работу. Кроме того, на очень старых крышах, иногда при удалении отдельных плиток для доступа к сломанной, другие плитки будут ломаться / рассыпаться, поэтому одна замена плитки может легко превратиться в работу с 4-5 плитками. Поэтому всегда покупайте больше плиток, чем вы думаете, что вам нужно для работы, имейте как минимум 2-3 дополнительных плитки, особенно если вы приобрели более старые плитки, которые идеально подходят по цвету.

Готовы узнать предложение от местных торговцев?

Опубликуйте свою вакансию за считанные минуты и получайте котировки местных и надежных сделок. Это БЕСПЛАТНО . Никаких обязательств.
