Крыша дома фигура: лучшие проекты и советы по выбору оптимальных моделей кровли (85 фото)
лучшие проекты и советы по выбору оптимальных моделей кровли (85 фото)
При строительстве дома не стоит забывать о крыше, ведь это один из важных элементов частного дома. На сегодняшний день существует много разных конфигураций крыш, которые придают вашему жилищу уникальность.
Кроме того, чтобы она была уникальной, она также должна быть надёжной. Так как она должна защитить погодных условий. Всё это необходимо учитывать при проектировании крыши.
Если вы желаете спроектировать её самостоятельно и не знаете, на какой форме остановится, то вы можете посмотреть фото проектов крыш в интернете.
Содержимое обзора:
Конфигурации крыш
Крыши подразделяются на две категории:
- плоские;
- скатные.
Плоские обычно применяются в тех районах, где небольшое количество осадков. А там где часто идут дожди лучше выбрать скатную крышу, чтобы осадки не скапливались на ней. Угол наклона выбирается индивидуально, самое главное, чтобы он был больше 10 градусов.
Существует огромное количество проектов домов с плоской крышей. И если вы решите остановиться именно на этой, то можете легко выбрать, то, что вам понравиться.
Крыши с чердаком и без него
Особое внимание при выборе крыши необходимо уделить тому, будет ли у вас чердак. Так как при возведении бес чердачной крыши верхнее перекрытий этажа одновременно является несущими элементами её конструкции, а в чердачной присутствует перекрытие, которое отделяет жилую часть дома от нежилой. Также они могут быть как вентилируемые, так и нет.
Разновидности скатных крыш
На сегодняшний день существует большое разнообразие крыш. Давайте рассмотрим основные:
Крыши с одним скатом
Такую крышу можно увидеть в проектах крыш беседок, сараев, гаражей, складских помещений и т.д. Угол наклона данной крыши должен быть не меньше 20 градусов. Допускается наклон в 30 градусов.

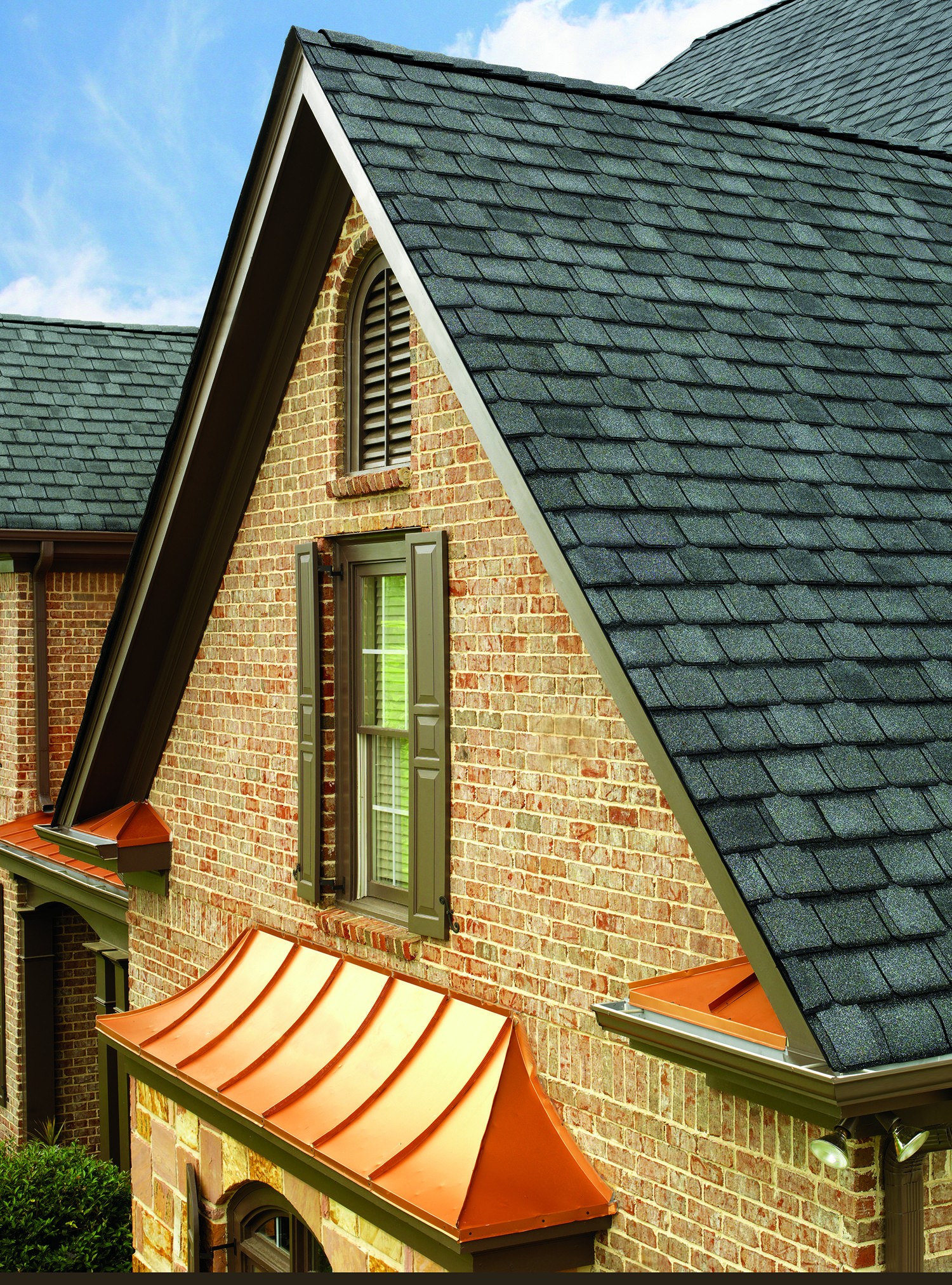

Крыша с двумя скатами
Очень распространённый вариант, и поэтому разработано много разнообразных проектов домов с двускатной крышей. Угол наклона у данной крыши должен быть в диапазоне 25-45 градусов.
Два ската соединяются между собой при помощи конька. Они могут быть разной конфигурации — угол и длина наклона, может отличаться. Она также легка в монтаже, но также и менее уникальна, чем её конкуренты.
Четырёхскатная крыша или вальмовая
Данный вид широко применяется в районах, где теплый климат. Она состоит из четырёх плоскостей, и в отличие от других в данной конструкции нет фронтонов. Смотрится такая крыша эффектно, но и монтаж её конструкции намного сложнее предыдущих моделей.

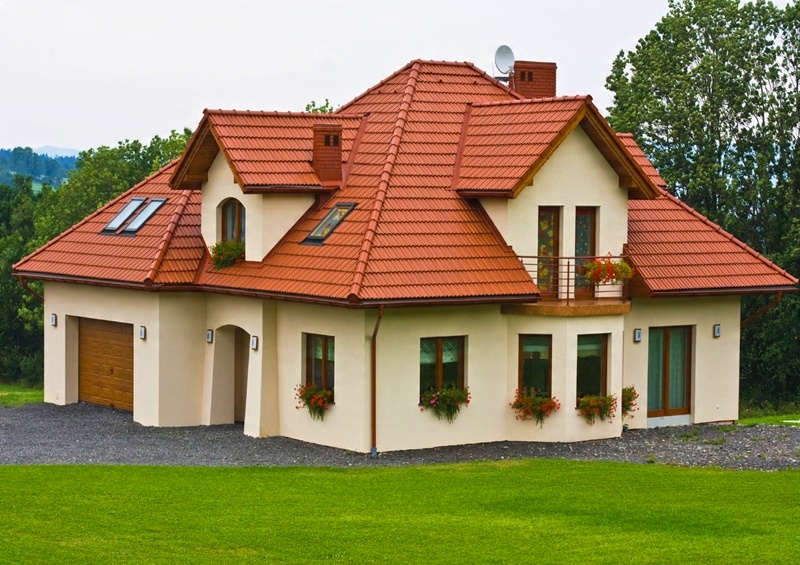

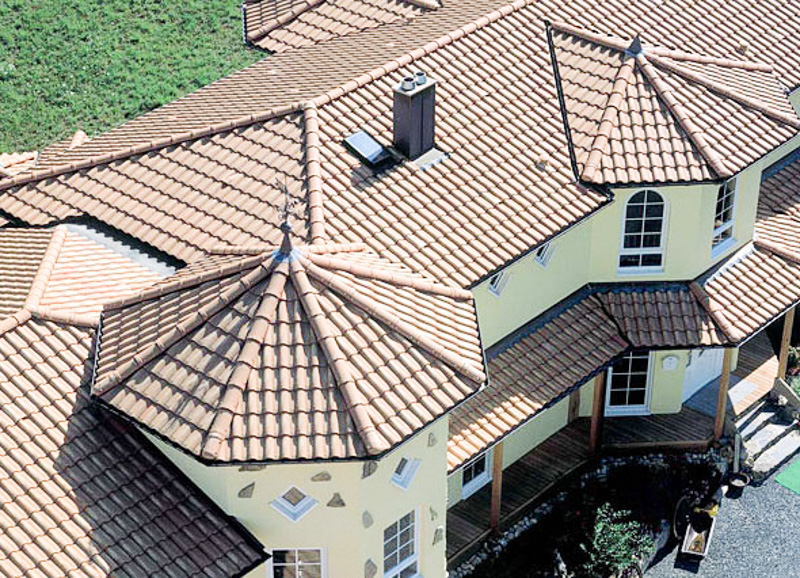

Многоугольная или многощипцовая крыша
Есть довольно большое количество проектов этой модели – все зависит от количества фронтонов.
Это самая сложная конфигурация крыши, довольно трудна в установке, и для монтажа лучше привлекать знающего и опытного специалиста.
Зато такая крыша будет смотреться очень эффектно.

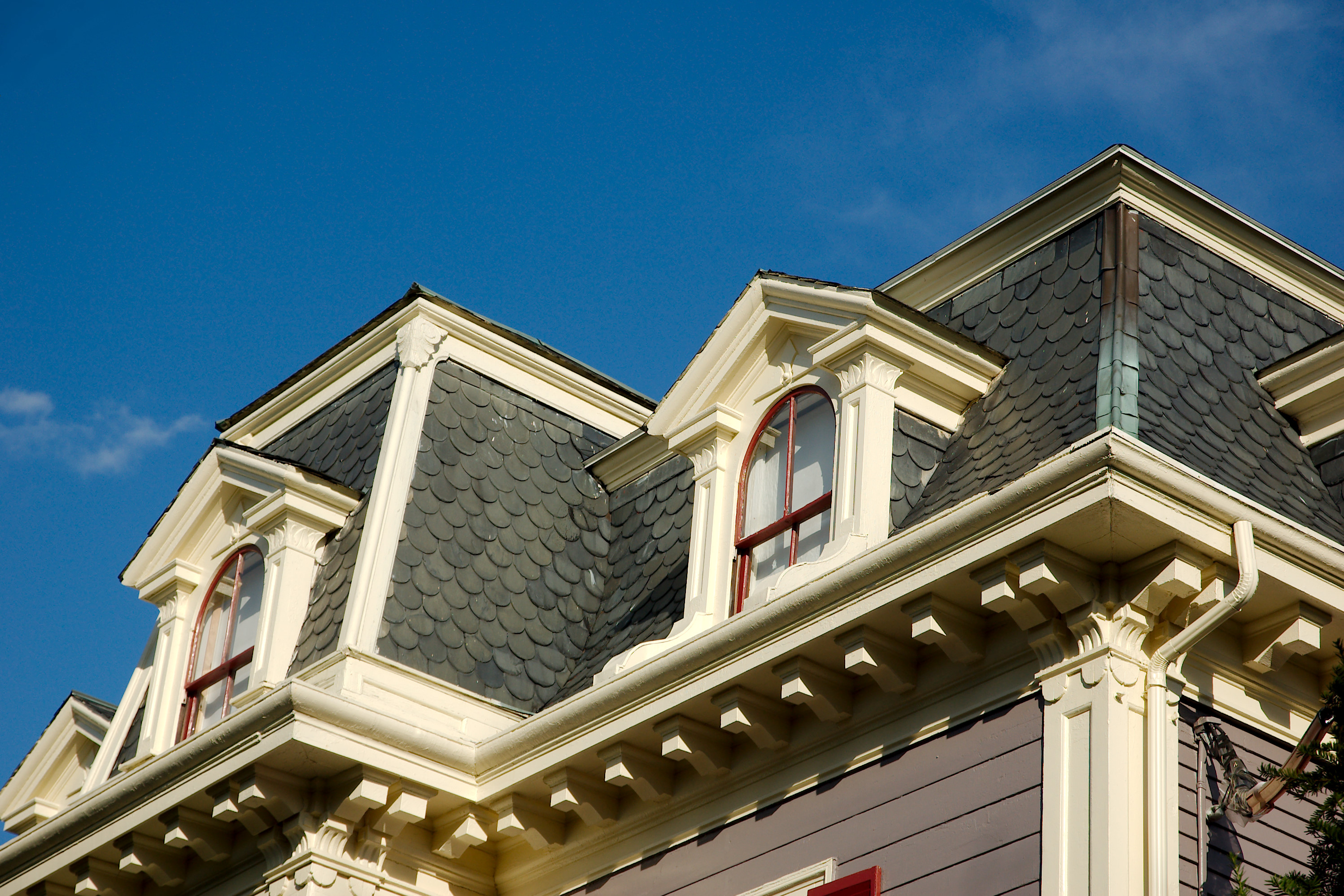

Мансардная крыша
Данный вид подразумевает, что чердачное помещение будет жилым. В основании угол наклона должен быть 45 – 60 градусов, а в верхней части достигать 30 градусов. Она также трудна в установке, но всё окупается её уникальностью.
Пирамидальная крыша или шатровая
Состоит из большого количества плоскостей, которые по форме напоминает пирамиду. Обладает хорошей аэродинамикой, но практически не имеет чердачного пространства. Сложна в расчётах и монтаже.
Другие разновидности кровли
Комбинированные хороши тем, что сочетают в себе несколько вариантов и благодаря этому уникальны.
При составлении проекта дома под крышу, стоит знать, что в районах более ветреных не надо брать в расчёт очень большую крышу с большим наклоном.
Проектирование крыши
К этому вопросу необходимо подойти основательно, так как от того как будет спроектирована, а в дальнейшем установлена крыша, зависит как она вам послужит и защитит от погодных условий.
Лучше всего обратиться к специалистам, но если вы хотите сделать проект сами, то проконсультируйтесь со знающими людьми и поищите информацию в интернете.
На что необходимо обратить внимание:
- определиться с видом крыши;
- выбрать материалы;
- сделать проект;
- рассмотреть нагрузку, которую будут оказывать осадки и ветер на все элементы крыши;
- составить поэтапный план;
- составить смету.
Не забудьте про вентиляцию, чтобы в дальнейшем материалы из которой она будет сделана, не испортились.
Строительство крыши: этапы
После того, как готов проект можно приступать к её монтажу. С чего следует начать:
Укладка мауэрлата. Укладывается на одном уровне со внутренней стороной стены.- Установка балок – перекрытий. Начинают с крайних, затем устанавливаются остальные, с шагом в 60 сантиметров.
- Крепление балок к мауэрлату. Монтаж производится при помощи гвоздей или саморезов.
- Ставятся стойки. Они фиксируются при помощи распорок с шагом менее трёх метров друг от друга. Так же как и балки, установка начинается с крайних, затем все остальные.
- Установка конькового бруса. Крепится к стойкам при помощи саморезов.
- Монтаж стропильной системы. Конструкция устанавливается по шаблону. Они крепятся на перекрытиях и коньковом брусе. Далее к ним крепятся ригеля и стойки.
- Устанавливаются фронтоны. Затем они обшиваются доской, с последующим монтажом карниза.
- Монтируются крепления для водостока. Кладётся гидроизоляция, монтируется контробрешётка и затем укладывается обрешётка.
- Крепление фронтонных отливов и свесов.
После того как конструкция крыши возведена, можно приступить к креплению металлочерепицы и другого вида кровли.
Итак, перед тем, как вы приступите к монтажу крыши, ещё раз посмотрите, актуален ли данный вид в вашем регионе, сможете ли вы справиться с установкой самостоятельно или есть ли специалист, который сделает это за вас.
Фото проектов крыши
Также рекомендуем просмотреть:
85 фото идей применения для различных типов домов
Надежно и качественно выполненная крыша не менее важна для Вашего дома, чем добротные, хорошо построенные стены. Правильно сконструированная, она защитит постройку от разных климатических воздействий и сохранит драгоценное тепло. Спланировать будущую крышу поможет проект, выполненный специалистами или собственноручно.
Проекты на сегодняшний день выполняются с помощью различных компьютерных программ, и в базах данных имеется больше разнообразие уже готовых вариантов. Фото различных проектов крыш можно увидеть ниже.
Общие принципы проектирования крыши
Для создания проекта можно использовать такие программные продукты как ArCon, FloorPlan3D, Autodesk Autocad.
Если Вы решили составить проект крыши самостоятельно, стоит начать с подготовки эскизов. Продумайте конструкцию будущей крыши, материалы, цветовую тематику и другое. Все мысли нанесите на бумагу, посчитайте все «за и против» и определитесь с оптимальным решением.
Следующий этап самый сложный. Нужно приступить к созданию схем. Их следует выполнять с учетом всех важных деталей: определения угла наклона, возможных нагрузок на крышу, подбора стропил, высчитывание размеров и количества материалов и их закупка. Последний этап – это непосредственно строительные работы, по созданным чертежам.
Проекты односкатной крыши
План односкатной крыши обычно разрабатывают для зданий, размеры стен которых не превышают 6-7 метров. Такая крыша так же идеально подойдет для покрытия гаражей, веранд и мансард. Для ее обустройства возможно использование одного большого листа кровельного и облицовочного материала.
Проекты плоской крыши
Плоские крыши имеют угол наклона от 2 до 5 градусов, поэтому считаются малоэффективными, особенно в зимнее время года, когда на них подолгу задерживается снег. Внешний вид такой крыши непрезентабельный и поэтому в последнее время их применят только для покрытия хозяйственных построек.
Одна конструкция легка в исполнении, обеспечивает минимальные затраты времени, небольшое количество материала, доступна по бюджету и поэтому есть люди, которые останавливают на ней свой выбор.
Проектом плоской крыши может быть предусмотрено создание дополнительного места отдыха. На таких крышах есть возможность поместить веранды, зеленые насаждения и даже бассейны.
Проекты двускатной крыши
Наиболее популярным и востребованным вариантом кровли для частого дома является двухскатная крыша. Она позволяет обустроить дополнительное помещение. В проекте такой крыши, возможно добавить расположение окон, для обеспечения дополнительной освещенности и проветривания.

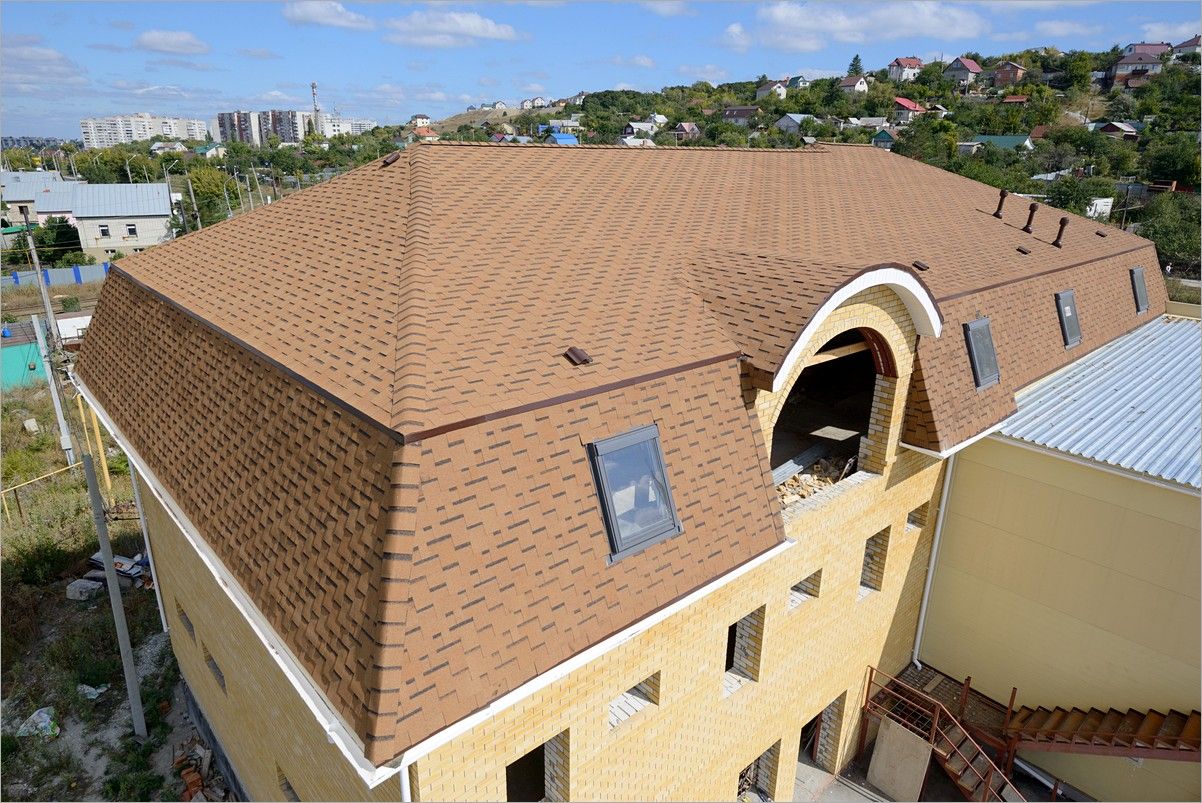

Проект ломаной крыши
Такая крыша объединяет в себе две конструкции – вальмовую и ломаную. Обычно используется для больших, презентабельных домов, ее конструкцию реализовать довольно сложно, поэтому проект включает в себя все мелкие и сложные детали.
Такую крышу относят к мансардным, так как благодаря ощутимым углам наклона создает еще одно дополнительное помещение.
Проект полувальмовой крыши
Этот вид считается чем-то средним между двухскатной и вальмовой крышами. По внешнему виду она напоминает соединенные между собой две трапеции и два треугольника.
На фронтонах возможна установка слуховых окон. Крыша такого дизайна, смотрится оригинально, ее предпочитают и заказывают довольно часто.
Проект четырехскатной крыши
Четырехскатная или вальмовая крыша одна из самых устойчивых и надежных, способная выдержать мощные порывы ветра и потоки дождя. Проект таких крыш всегда сложный и нелегкий для реализации, обычно в них предусматривают слуховые и мансардные окна и применяют для больших домой.
Проект купольной и конической крыши
Купольные крыши используют для больших трасс, полуоткрытых театров, цирков и домов необычного дизайна. Коническими крышами в домах покрывают маленькие помещения, или башенки для создания оригинального дизайна. Обычно их комбинируют с другими видами крыши.
Выбор материала для облицовки
После того, как вид и тип крыши для проекта определен, необходимо продумать про облицовку, которая оптимально подойдет для Вашего жилища, и сделать его практичным и красивым.
Существует множество видов, цветовых гамм материалов и их фракций для отделки крыш. Это может быть шифер или черепица, железо, рубероид или металлопрофиль. В некоторых случая крышу делают деревянной.
Выводы и рекомендации
Если Вы сделали проект крыши самостоятельно и, строить ее планируете своими руками, для начала все же посоветуйтесь со специалистом. В любом проекте могут быть допущены архитектурные или конструктивные просчеты, неправильно выбрана система утепления или вентиляция.
Еще одним просчетом может стать неверно составленная система водостоков, что может привести к разрушению крыши или допущена ошибка в расчете уклона.
При всех вышеперечисленных ошибках крыша может оказаться непрочной и ненадежной и, сэкономив на консультации специалиста, в скором времени придется потратиться на незапланированные ремонты.
Фото проектов крыши
Также рекомендуем посетить:
Флюгер своими руками — иллюстрированная пошаговая инструкция
При внешнем оформлении дома многие хозяева стремятся придать своим владениям подчеркнутую индивидуальность. Для этого используются различные приемы – оригинальная отделка фасада, необычная форма крыши, кровельное покрытие с выраженными декоративными качествами и другое. Не забывают и о других элементах оформления, в том числе и о тех, что издавна были традиционными в некоторых странах, но на какое-то время – незаслуженно вышли из моды. В настоящее время многие декоративные детали экстерьера возвращаются, и одна из них — это флюгер на крыше.
Флюгер своими рукамиСогласитесь, что с такой деталью внешний облик здания приобретает совершенно иное «звучание», поэтому желающих украсить свою крышу флюгером становится все больше. Но вот только где взять его? – искать готовое изделие в магазинах или перебирать объявления мастеров в надежде найти качественное изделие по приемлемой цене? Ни то, и ни другое – при желании вполне можно сделать флюгер своими руками, выбрав для его изготовления подходящий материал. А в этой роли могут выступать металл разной толщины, дерево или даже обычные пластиковые бутылки.
В этой статье мы рассмотрим несколько вариантов самостоятельного изготовления такого украшения крыши. Однако, для начала стоит разобраться, что же такое флюгеры, для чего они используется, а также – какие разновидности этих приборов чаще всего используются.
Назначение и базовое устройство флюгера
Что такое флюгер
Флюгер – это прибор, который в бытовом использовании предназначен для выполнения нескольких функций, которые обычно совмещаются в одной модели. Причем, «опции» имеют и декоративное, и прикладное значение.
- Первой, и как многие считают, главной, является метеорологическая функция – она заключается в визуальной демонстрации и даже в количественном измерении направления и силы ветра.
- Второй, и не менее важной функцией, можно считать использование флюгеров для защиты дымохода от задувания в него ветра, что предотвращает задымление помещений.
- Несколько необычная функция – пропеллер, установленный на флюгере и вращающийся под воздействием ветра, создает своеобразные вибрации, которые отпугивают грызунов от дома, а землероек и кротов – от садового участка. Если флюгер предназначается для этой цели, то его устанавливают не на крыше, а посередине огорода или сада. Однако, в этом случае для его установки, нужно выбрать открытый участок на возвышенности, так как там пропеллер будет захватывать больше ветра.
- И, наконец, флюгер используется как чисто декоративный элемент, украшающий крышу строения.

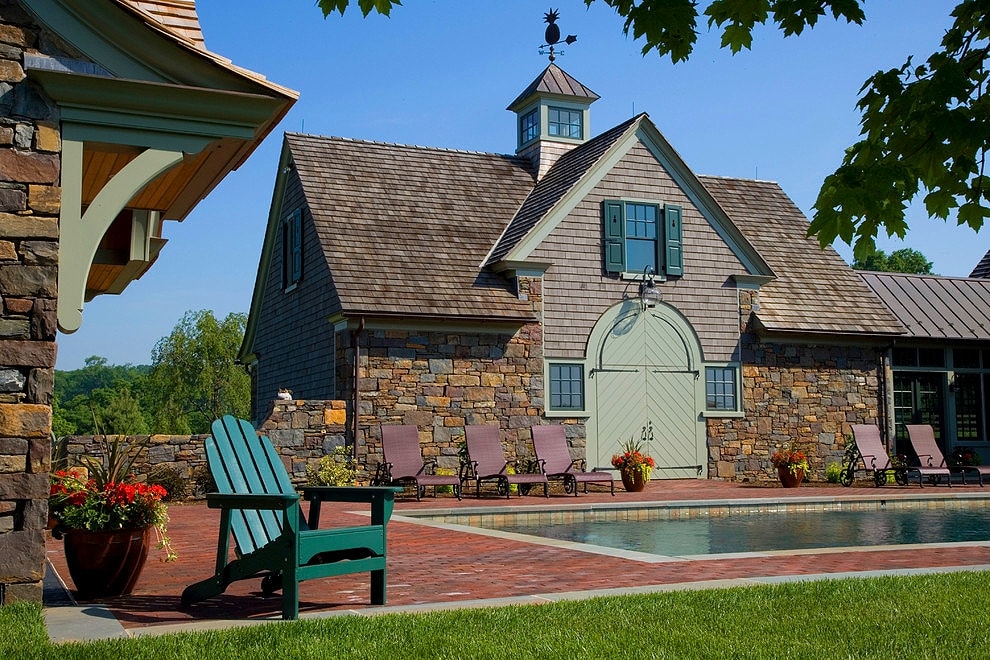

Традиционными элементами для украшения крыш флюгеры служили и служат в странах восточной и северной Европы, в частности – они очень характерны для прибалтийской архитектуры. Поэтому в тех краях практически каждый частный дом оснащен этим прибором, причем владельцы строений всегда стараются выбрать оригинальный вариант, который не встретишь в другом месте.
Из каких основных частей состоит обычный флюгер
Основные элементы базовой конструкции флюгера для крышиКонструкция флюгера включает несколько основных элементов:
- Флажок (поз.1), который за счет своей парусности проворачивается под силой ветра, вставая параллельно ему и тем самым указывая его направление. Флажок может иметь форму обычной простой геометрической фигуры либо художественное исполнение, благодаря которому он становится главным декоративным элементом флюгера.
- Флажок размещен на одной из оконечностей стрелы (поз.2), и при правильной работе флюгера должен располагаться со стороны, куда дует ветер. Стрела не является обязательным элементом конструкции, так как иногда фигурку флажка закрепляют непосредственно на вертикально установленном стержне – оси.
- Противовес (поз.3), расположенный напротив флажка. Однако, этот элемент также не всегда используется в конструкции, так как иногда сам флажок уравновешивает стрелу. Если же противовес установить необходимо, то его вес должен быть несколько больше массы фигурки – тогда он будет способствовать возвращению флюгера в исходное положение.
- Вертикальная ось (поз. 4), закрепленная в корпусе и оснащенная подшипниками в специальном блоке (поз.5), или просто вставленная в трубу большего диаметра (поз.6). Во втором случае внизу ось обычно опирается на металлический шарик. Подшипники или шарик обеспечивают легкость вращения оси вместе с флажком.
- Колпак, частенько центрующий сверху ось в корпусе поворотного механизма и защищающий последний от попадания внутрь дождевой и талой воды.
- Современные флюгера часто оснащаются электронным прибором – датчиками угла поворота или энкодерами, которые и фиксирует показания механической части прибора.
- На некоторых моделях флюгеров устанавливается металлическая пластина, подвешенная на горизонтальной оси и находящаяся в свободном положении, качающаяся под воздействием ветра. Угол отклонения этого элемента конструкции от вертикали показывает силу ветра. Эта пластина может быть заменена легким пропеллером. Такие конструкции, совмещающие функцию демонстрации направления ветра и анемометра (измерителя скорости воздушного потока), именуются флюгерами Вильда, по фамилии разработчика – известного метеоролога XIX века, долгое время работавшего в Академии Наук России.
Достаточно часто на нижней, неподвижной части флюгера закрепляются румбы с буквенными обозначениями сторон света. Так проще ориентироваться с направлением ветра. Но следует правильно понимать один нюанс. В метеорологии принято называть ветер по направлению, откуда он дует. Флюгер организован по тому же принципу – флажок окажется на подветренной стороне, а стрелка покажет направление, откуда дует ветер. В частности, по показанному на иллюстрации выше флюгеру можно судить, что направление ветра – запад-северо-запад (ЗСЗ).
Несколько слов о символике флюгерных флажков
Силуэтные фигурки для флажков, выбираемые для изготовления флюгеров, раньше изготавливались не просто так – они служили различными символами и своеобразными оберегами. Например, по китайскому учению фен-шуй, закрепление на крыше дома флюгера способствует установлению хороших взаимоотношений с соседями.

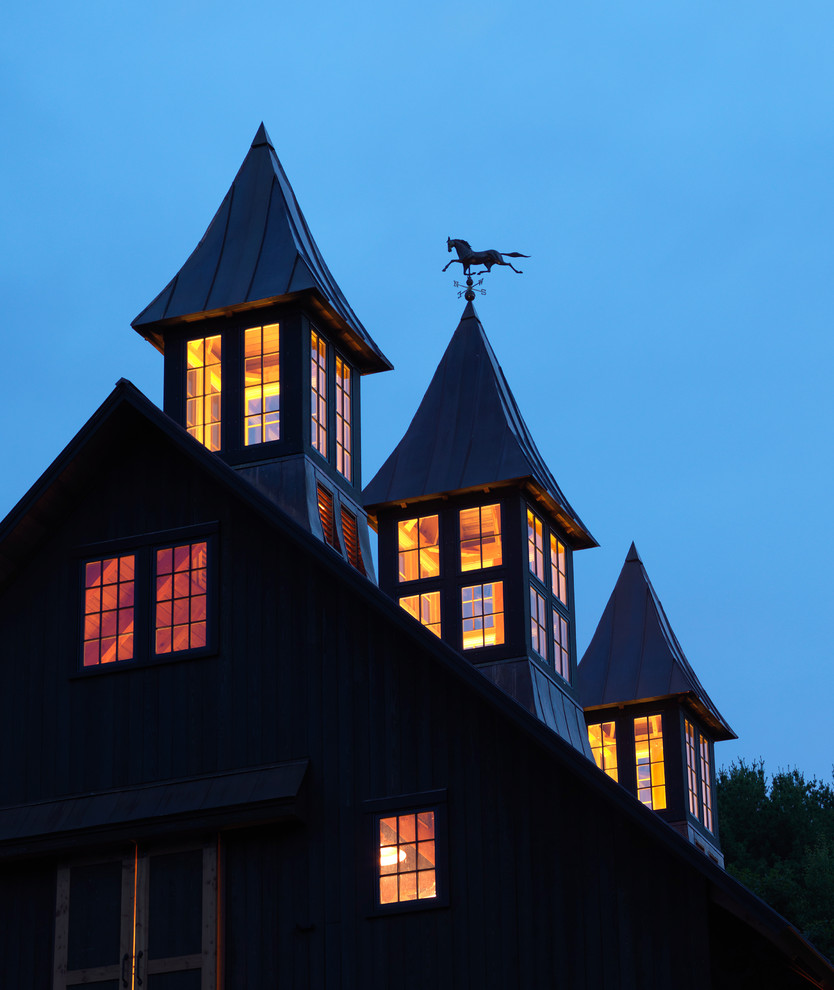

В основном для флюгера жилого дома выбираются фигурки различных животных и птиц.
- Петух – это знак бдительности. Он особенно распространен в России, а по народным поверьям – неплохо отпугивает нечистую силу, так как является символом апостола Петра.

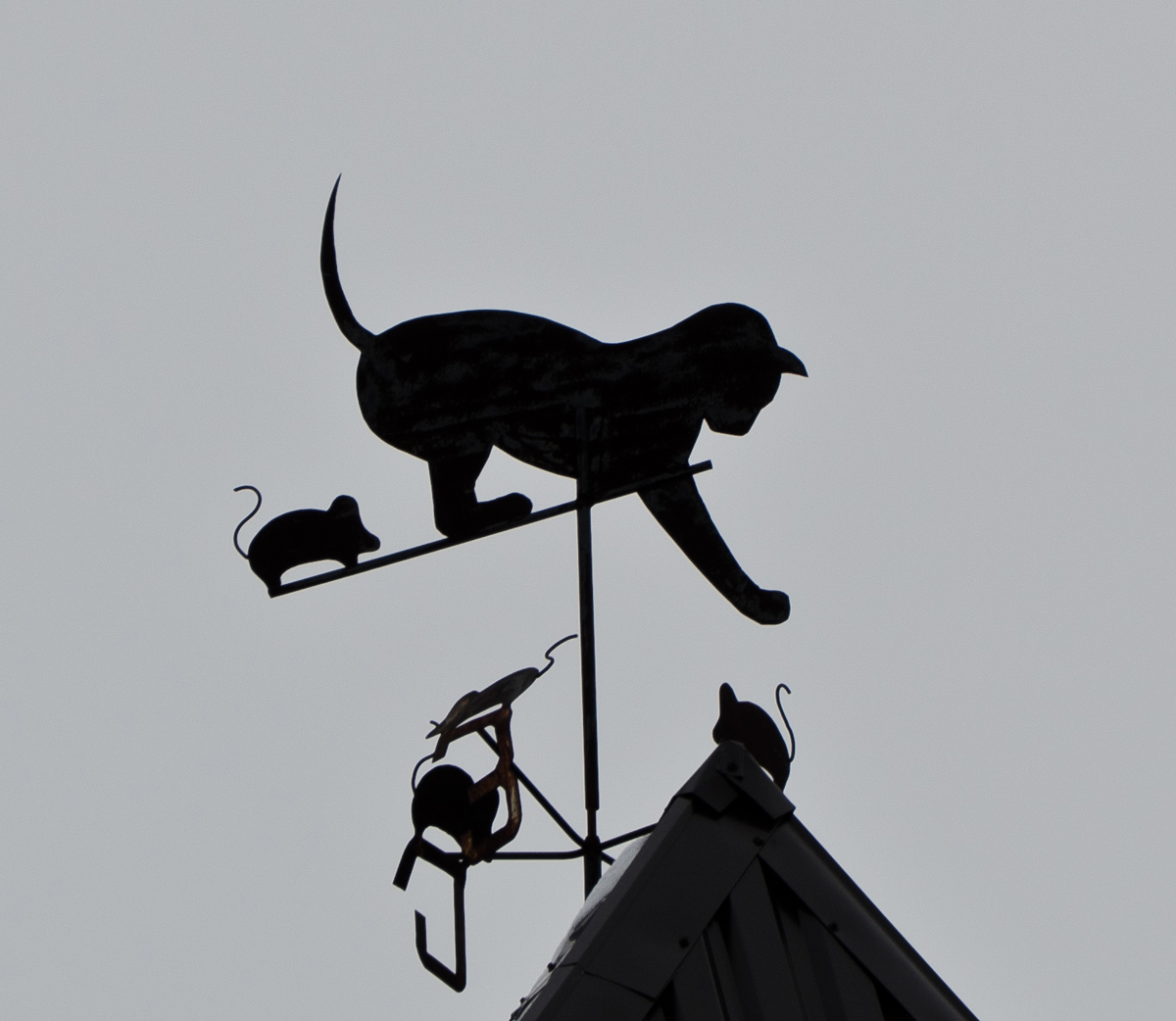

- Кошка символизирует домашний уют.
- Сова всегда являлась тотемом мудрости.
- Лев – это власть и сила.
- Орел уже своим видом защищает жилище от врагов.
- Аист – это знак семейного счастья и взаимопонимания.
- Дракон. Флюгеры с этим мифологическим животным чаще всего встречаются в странах Азии, так как в местной культуре оно олицетворяет мудрость и духовную силу.

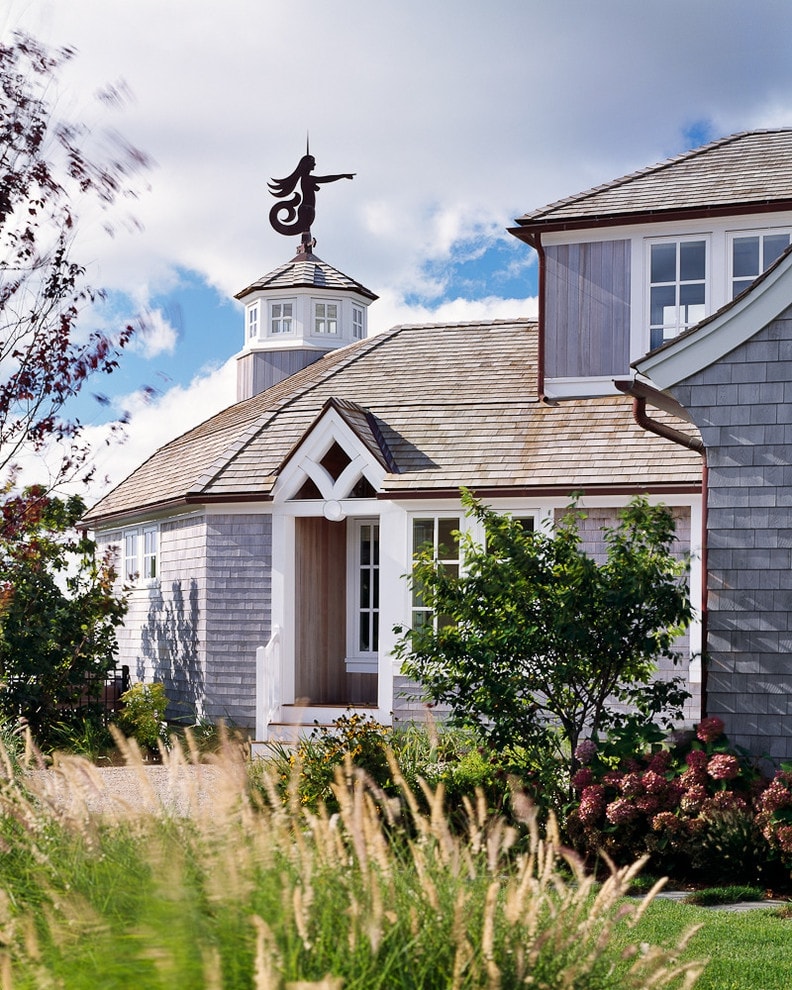

Кроме животных, на флажках флюгеров можно увидеть также и других реальных или сказочных персонажей:
Изображение трубочиста на флюгере, по народным поверьям, притягивает в дом удачу- Трубочист обычно приносит в дом удачу.
- Георгий Победоносец – традиционный защитник дома от различного негатива.
- Баба Яга, как это ни странно, также является также защитником жилья от нечистой силы.
Выбирая для изготовления флюгера ту или иную фигурку, желательно обязательно поинтересоваться, что же она обозначает, так как не все изображения несут в дом позитивные эмоции.

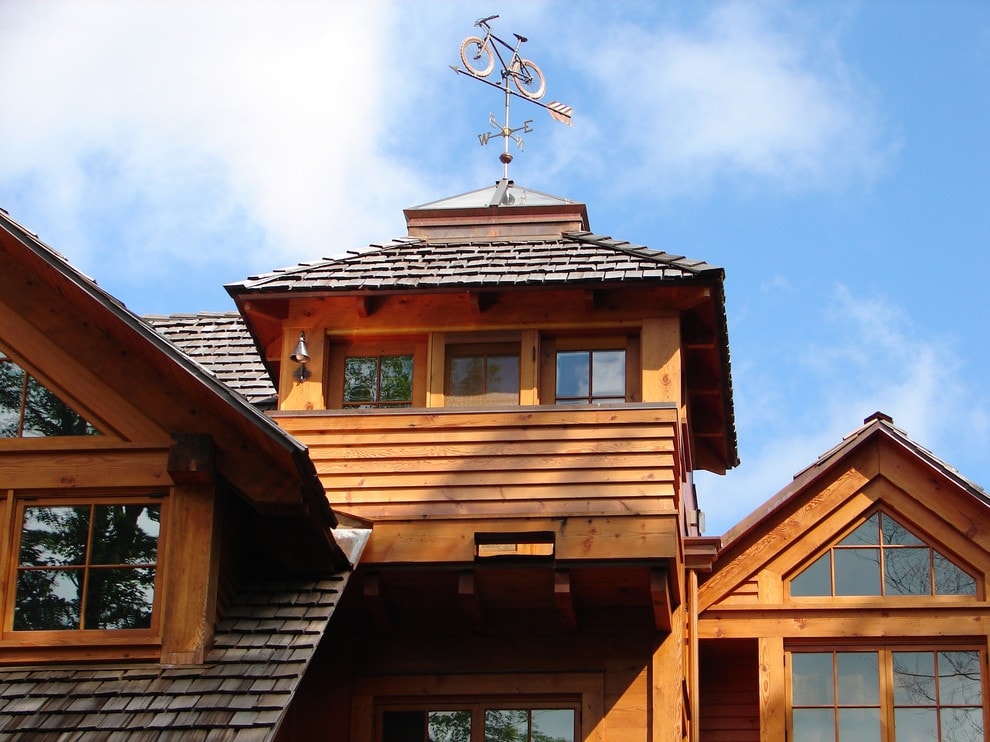

При изготовлении эскиза для флажка вполне можно проявить свою фантазию – почему бы не сделать свой флюгер эксклюзивным?Вовсе не обязательно придерживаться каких-то канонов, ориентируясь на русскую или восточную культуру. Никто не запрещает просто выбрать понравившийся рисунок, и по нему изготовить флажок флюгера. Главное, чтобы изображение было позитивным или даже веселым.
Можно еще добавить то, что ранее над мастерскими или торговыми лавками их владельцы устанавливали флюгеры с изображениями, которые указывали на род деятельности:
- У сапожника на флюгере красовался сапожок.
- Булочник выбирал изображение кренделя.
- Парикмахер использовал для обозначения своей мастерской флажок-ножницы.
Прохожие издалека видели, где находится нужная лавка, ориентируясь именно по фигуркам флюгера. Так что уличная реклама имеет очень древние корни.
Как сделать флюгер своими руками
Материалы для изготовления флюгера
Итак, разобрались, для чего может быть предназначен флюгер, и из каких основных элементов состоит его конструкция. Теперь встает вопрос о том, из какого материала они могут быть изготовлены.
Флажок, как правило, изготавливается из металла – листовой стали или меди, но иногда для этой цели используется и древесина. Однако, сегодня умельцы делают наружную часть флюгера и из подручных материалов, таких как использованные пластиковые бутылки или старые ненужные СD-диски.
Ранее флажки для этого прибора часто делались из стальных прутков в технике ковки. Да и сегодня тоже некоторые мастера изготавливают флюгеры подобным способом, но такие изделия получаются достаточно тяжелыми и стоят весьма недешево. Поэтому не каждый бюджет потянет кованое изделие, а кроме того, чтобы разместить его на крыше придется предусмотреть усиленное крепление, так как под своей тяжестью, помноженной еще и на ветровое давление, флюгер может рухнуть вниз.
Металлические и деревянные флажки обязательно покрываются влагостойкой краской, которая защитит их поверхности от внешних разрушительных воздействий – влаги, ультрафиолета, биологического поражения, абразивного действия ветра.
Специфика оси и поворотного блока прибора приводит к выводу, что они должны быть изготовлена исключительно из металла, иначе флюгер не будет работать должным образом – начнет заклинивать или, наоборот, болтаться, а неметаллическая ось быстро износится и придет в негодность.
Далее, при рассмотрении процесса изготовления флюгера, будет представлены рекомендации по использованию тех или иных материалов.
Цены на флюгеры
флюгер
Инструменты для работы
Чтобы смастерить флюгерную конструкцию своими руками потребуется подготовить некоторые инструменты. Причем для металлического изделия и деревянного они будут разными, то есть их набор в первую очередь определяет выбор материала. Однако, учитывая то, что блок установки и вращения оси прибора в любом случае будет сделан из металла, даже в том случае, если флажок планируется изготовить из дерева, некоторые инструменты по металлу все равно потребуются. Если же нет возможности или отсутствует опыт работы по обработке металла, то сам механизм, благодаря которому происходит вращение флюгера, можно заказать у квалифицированного мастера, а затем уже самостоятельно присоединить к нему флажок.
Итак, для работы потребуются следующие инструменты:
- Электролобзик с пилками-насадками по дереву или металлу – этот прибор необходим для вырезания флажка и других элементов наружной части конструкции.
- Электрическая дрель и набор сверл.
- Молоток.
- Мощный паяльник.
- Струбцины.
- Тиски.
- Кусачки и плоскогубцы.
- Угловая шлифмашинка и ручные напильники разного размера – для обработки кромок металлического флажка.
- Наждачная бумага.
- При изготовлении сложных деталей конструкции, возможно, потребуется наковальня, токарный станок и сварочный аппарат.
Трафарет флажка
Еще до приобретения материала необходимо, вероятно, определиться с выбором фигуры, которая будет расположена на флюгарке в качестве флажка, и подобрать для этого нужный трафарет. Если нет опыта в вырезании из фанеры или металла сложных мелких деталей флажка, то лучше выбрать простой рисунок, без замысловатых изгибов. Но все же декоративные флюгера смотрятся намного привлекательнее, поэтому есть смысл постараться.
Традиционное украшение флюгеров в России – силуэт петухаЭтот контурный рисунок имеет некоторые сложности и требует определенной сноровки и немалого времени при его вырезании. Поэтому, выбирая подобный вариант, нужно трезво оценить свои возможности.
Еще один символ России – медведь, тоже наверняка станет хорошим украшением дома. Не такой он, кстати, и сложный для вырезания.Данный трафарет флажка флюгера, несмотря на объемность, более прост в перенесении его на металл или фанеру, а также в его вырезании, так как предусматривает удаление больших частей рисунка и имеет минимум мелких лекальных элементов и сложных изгибов.
Трафарет можно изготовить самостоятельно, сначала на обычном альбомном листе, а затем, нарисовать его в натуральный размер флажка. Перенос удобно делать по квадратам, разбив на них маленький рисунок. Выполняя рисунок, нужно учитывать, что его придется затем вырезать с помощью лобзика, поэтому все его линии и края изгибов должны быть четкими.
Готовый трафарет, выполненный в натуральную величину будущего флажка, накладывают на лист металла или фанеры, и с помощью простого карандаша обводят рисунок, особо выделяя линии реза.
Оптимальные параметры флажка для флюгера могут варьироваться от 300 до 500 мм, так как если сделать его больше, то корпус конструкции придется укреплять, иначе он сломается под воздействием порывов ветра.
Цены на электрические дрели
дрель
Процесс изготовления флюгера — пошагово
Какая бы фигурка ни была выбрана для флажка флюгера, принцип изготовления этого прибора одинаков.
Главными узлами поворотной конструкции является ее ось и корпус, от которых напрямую зависит, как флажок будет реагировать на воздействие ветра. Оптимальным вариантом будет установить на ось подшипники и закрыть эту часть прибора корпусом. Подшипники не требуют постоянной смазки, так как в закрытом корпус не будут контактировать с влагой.
Сама ось должна иметь диаметр не меньше 10 мм, что обеспечит устойчивое положение выше закрепленной конструкции при порывах сильного ветра.
В корпусе нужно предусмотреть крепления на тот элемент конструкции крыши, где предполагается установить флюгер.
Очень важно соблюсти все пропорции при планировании и изготовлении изделия, поэтому, составив чертеж, рекомендуется по возможности показать его специалистам, которые способны оценить правильность проекта. Не исключено, что они помогут советом, как лучше сделать для него некоторые детали.
В качестве примера будет рассмотрено изготовление флюгера с флажком в виде фигурки симпатичного кота, которая достаточно проста в исполнении, так как имеет плавные, лекальные линии.
Сетка, нанесенная на рисунок, поможет даже неопытному художнику без труда перенести его на больший по размерам металлический лист.Для работы потребуется подготовить следующие материалы:
- Стальной лист толщиной в 2,5÷3 мм.
- Стальные трубки диаметром в 15 и 22,5, а также отрезок трубы длиной в 50 мм и диаметром в 60 мм.
- Стальная проволока диаметром в 3 мм.
- Медная труба диаметром в 15 мм с толщиной стенок в 1,5 мм, длиной в 367 мм.
- Стальной полый шар диаметром в 80 мм и полнотелый металлический или стеклянный диаметром в 15 мм.
- Квадратный пруток сечением в 15×15 мм.
- Квадратная труба 25×25 мм с толщиной стенки в 2 мм, длиною 120 мм.
- Стальной прут диаметром в 12 мм.
- Стальная пластина толщиной в 3 и размером 60×60 мм.
Подготовив все необходимое, можно приступать к работе, которую разделяют на несколько этапов:
- Подготовительные работы.
- Перенесение контура рисунка на металлический лист.
- Вырезание фигуры.
- Изготовление стрелы для размещения флажка.
- Изготовление механизма вращения.
Размещенный выше чертеж представляет параметры стрелки и поворотного механизма флюгера, подходящие для размеров флажка, изготовление которого будет описано далее.
Этапы изготовления флюгера, после нанесения на металлический лист рисунка через трафарет, продемонстрированы в таблице:
Иллюстрация | Краткое описание выполняемой операции |
---|---|
После того как контур фигурки флажка будет перенесен на лист металла 2,5÷3 мм толщиной, приступают к ее вырезанию. Чтобы при выполнении этой работы металлическая пластина не сдвигалась, и рез не ушел в сторону, ее необходимо жестко закрепить в одном положении, например, с помощью струбцин. Работа проводится на металлическом столе, а пластина закрепляется со свесом. Вырезав один край фигурки, струбцины ослабляют, пластину устанавливают в них другой стороной и прорезают следующую линию. Так происходит до тех пор, пока вся фигурка не будет вырезана по контуру. | |
Следующим шагом края получившейся фигуры необходимо выровнять и немного скруглить, убрав заусенцы. Этот этап работ производится шлифмашинкой (болгаркой) с установленным на нее шлифовальным кругом. Выполняя этот процесс, фигуру также жестко крепят к столу струбцинами. | |
В местах, куда невозможно добраться шлифовальным кругом, работа выполняется вручную напильником нужного размера. Фигурку поворачивают и закрепляют так, чтобы обрабатываемая зона свисала со стола. | |
Мелкие отверстия, например, глаза животных или заготовки для вставки других элементов, в данном случае, носа и усов кота, просверливаются электродрелью. Если используется ручной инструмент, то фигурку следует также закрепить к столу, но удобнее производить этот процесс на стационарном сверлильном станке. Сверло подбирается по диаметру отверстия. В данном случае мастер использовал сверла диаметром 12÷15 мм. | |
Далее, просверленные отверстия, которые не будут использоваться для вставки других элементов, нужно хорошо зачистить с помощью напильников. Сначала их края обрабатываются инструментом с крупной насечкой, а затем с мелкой, так как их кромки должны быть идеально ровными и гладкими. При необходимости расширить или придать вытянутую форму круглым отверстиям, используется напильник или надфиль шириной в 5÷7 мм, а толщиной в 2÷2,5 мм. | |
Если у фигуры флажка по проекту есть выступающие элементы, как в данном случае – это усы и нос кота, то их изготавливают из стальной проволоки диаметром в 3 мм и из стального прута диаметром в 12 мм. Проволоку для будущих усов режут кусачками на отрезки длиной в 110÷120 мм, затем от одной из их сторон отмеряется расстояние в 15÷20 мм и с помощью плоскогубцев делается загиб этой части так, чтобы заготовка имела Г-образную форму. | |
Нос изготавливается из стального прута, край которого обрабатывается шлифмашинкой до полукруглой формы. Чтобы работать было проще, прут жестко зажимается в тисках. Придав форму краю и отшлифовав его до гладкости, на нем зубилом насекают три полоски, которые сделают эту деталь похожей на нос кошки. | |
После этого от подготовленного края, не считая скругленной части, отмеряется 4÷5 мм, и по этой линии заготовка отрезается от прута. Отрезать пруток нужно как можно ровнее, иначе при его установке на место, он может встать криво. Срез производится отрезным кругом по металлу, установленным на шлифмашинку. При этом прут нужно зажать в тисках, но в этот раз, установив его горизонтально. | |
Следующим шагом заготовки носа и усов нужно закрепить на мордочке кошачьей фигурки. Фиксация деталей производится с помощью сварочного полуавтомата, точечной сваркой. Сначала подготовленные Г-образные заготовки усов вставляются в просверленные ранее отверстия с лицевой стороны фигурки, зацепляя загнутой стороной. Затем, их располагают веером, как задумано проектом, придерживают плоскогубцами и прихватывают сваркой с изнанки. Деталь носа вставляется с лицевой стороны фигурки в широкое отверстие, просверленное между усов, а затем – также приваривается с обратной точечной сваркой. | |
После того как сварочные работы будет завершены, выступающие с изнаночной стороны части приваренных деталей необходимо аккуратно срезать, а затем зачистить шлифмашинкой до гладкости. | |
Готовую фигурку откладывают временно в сторону, и переходят к изготовлению стрелки, на которой будет закреплен этот флажок. Сначала делается ее наконечник. Для этого берется пластина 60×60 мм и на нее наносится рисунок, в соответствии с размерами, указанными на выше представленном чертеже. После этого пластину закрепляют струбциной к столу, оставляя ее часть с начерченной деталью на свесе. Затем вырезают наконечник при помощи лобзика, установив в него пилку по металлу. Тут же подготавливаются элементы хвостовика – его размеры также указаны в чертеже. Вырезаются два элемента этой детали – из металла толщиной в 3 мм. | |
Для изготовления основания стрелы, на котором будет закреплен наконечник и оперение, используется квадратный пруток сечением 15×15 мм. Основа состоит из двух элементов – к одному из них будет приварен наконечник, а ко второму оперение. Отрезок прутка, к которому будет приварено оперение или хвостовик, имеет длину в 470 мм, а предназначенный для установки наконечника – 290 мм. Пруток нарезается с помощью шлифмашинки, после закрепления его в тисках. Далее, как можно видеть на чертеже, пруток в области приваривания наконечника сужается до 3-х мм, то есть до толщины пластины, из которой изготовлен наконечник. Эти срезы называются лысками, и предназначены они ля хорошего прилегания двух элементов конструкции друг к другу. Часть прутка для хвостовика тоже обтачивается в своей задней части. Срезание выступающих частей также необходимо для создания более высокой обтекаемости изделия, то есть чтобы они не тормозили флюгер при воздействии на него ветра. | |
Теперь наконечник и две детали хвостовика, после разметки их месторасположения на подготовленных для них прутках, аккуратно привариваются к ним. Затем сварочные швы зачищаются до гладкости. | |
Элементы стрелы готовы, и можно переходить к изготовлению стойки, на которой будет крепиться стрелка и поворотный узел. Для начала берется подготовленный полый металлический шар диаметром в 80 мм, на котором будет крепиться, сделанная ранее фигурка. В нем просверливается отверстие диаметром в 13 мм. Кроме этого, из металлической пластины толщиной в 12 мм вырезается крышка, под которой будет расположен поворотный механизм и в ней тоже просверливается отверстие того же диаметра, что и в шаре. | |
Далее, вырезанная крышка с просверленным отверстием закрепляется в тисках, на нее устанавливается отрезок трубы высотой в 50 мм и диаметром в 60 мм, и изнутри эти элементы свариваются между собой полуавтоматом. | |
Далее, берется стальной прут длиной в 600 мм и диаметром в 12 мм, закрепляется в тисках, на его край надевается просверленный насквозь шар и закрепляется с двух сторон сваркой. | |
Следующим шагом берется отрезок квадратной трубы длинной 120 мм и сечением 25×25 мм и приваривается к крышке с отверстием, закрепленной на отрезке трубы. Затем, стержень с приваренным на его конце шаром, вставляется в получившуюся конструкцию, квадратная труба стыкуется с шаром и аккуратно обваривается. | |
Следующим шагом на шаре производится разметка точек, к которым горизонтально, под прямым углом, будут привариваться две части стрелы – одна с одной стороны шара, вторая – с противоположной. Для удобства выполнения работ, на размеченных точках можно высверлить углубления диаметром, соответствующим размерам квадратного прутка. Вставленные в отверстия части стрелы аккуратно закрепляются сваркой. | |
Когда стрела будет надежно закреплена на шаре, к нему можно приваривать вырезанную фигурку флажка-кота. Для выполнения разметки, готовую конструкцию закрепляют на столе с помощью струбцин. Затем, к шару прикладывают нижнюю часть фигурки, в данном случае, передней лапы кота. На ней чертится маркером полукруг, который затем вырезается лобзиком. | |
Затем, флажок, вырезанной частью прикладывают к шару и приваривают. Чтобы при проведении сварки, искры от нее не попадали на флажок и не оставили на нем расплавленных пятен, его рекомендовано накрыть металлическим листом. Фигурка должна быть надежно скреплена с конструкцией, для этого передняя лапа приваривается к шару, а задние точечной сваркой – к задней части стрелы. Получается, что флажок смещен к задней части стрелы, что и необходимо для корректной работы флюгера. Противовес в данном случае не требуется, конструкция получается нормально уравновешенной. | |
После завершения сборки верхней части флюгера, можно переходить к монтажу нижней, в которую входит вертлюг – вращательный механизм. Кроме опорного, объединяющего две части флюгера, прута, для сборки нижней части конструкции потребуется подготовить следующие детали: медную трубку 367 мм длиной, диаметром в 15 мм, стальную трубку с наружным диаметром в 22,5 мм (1/2 дюйма), отрезок стального прутка длиной в 50 мм и диаметром в 15 мм, а также стальной или стеклянный шарик диаметров в 15 мм. | |
Отверстие стальной трубки в нижней части заваривается, так как она должна быть глухой. Затем в нее устанавливается отрезок прутка длиной в 50 мм, сверху него укладывается шарик, далее идет медная трубка, внутрь которой вставляется опорный стержень, приваренный в верхней части конструкции. Шарик, устанавливаемый внутрь трубки, рекомендовано смазать консистентной смазкой – эта мера будет способствовать свободному вращению флюгера под действием ветра. Когда работа по сборке будет завершена, конструкцию нужно покрыть специальной краской по металлу, предотвращающей появление и распространение коррозии. | |
После просыхания краски, флюгер устанавливается в крепление, которое устанавливается на коньке или дымоходной трубе крыши. На данном фото представлено коньковое крепление, но оно, конечно, может быть и иным. |
Представленная выше инструкция может быть использована и для изготовления флюгера с другим флажком. Разница непринципиальная, и заключается только в выборе трафарета и размера стального листа, на который будет переноситься рисунок.
Несколько иная конструкция флюгера, при сборке которой можно обойтись без электросварочных операцийСуществуют и другие схемы изготовления флюгера, в которых задействованы элементы-указатели сторон света. Они могут быть использованы в комплексе со стрелкой или без нее. К отличительным особенностям относятся следующие моменты изготовления:
Оптимальное решение для вертлюга флюгера – использование шарикоподшипников, например, в с внешним диаметров в 20 мм, внут20 Разновидностей кровли, о которых вам стоит знать
от Aleksey | Архитектура Декор Мастерская | Вторник, 28 мая 2019
Нажмите «Нравится», чтобы читать Make-Self.net в Facebook |
Если интерьер вашего дома это мозг, то крыша — череп. Другими словами, она защищает нежную структуру интерьера вашего дома от внешних воздействий. Тем не менее, несмотря на ее важность, крыша составляет лишь 3% от общей стоимости строительства дома. И, к сожалению, часто пренебрегают выбором конструкции кровли, что может привести только к потери денег.
ЧИТАЙТЕ ТАКЖЕ: 18 Миниатюрных дачных домиков. +5 Проектов
ЧИТАЙТЕ ТАКЖЕ: 50 Фотографий уютных садовых беседок
ЧИТАЙТЕ ТАКЖЕ: 11 Фантастических примеров перевоплощения амбаров
ЧИТАЙТЕ ТАКЖЕ: Современный дом для молодой семьи за небольшой бюджет
Для того, чтобы вы лучшее разбиралась в видах кровли, мы собрали для вас 20 основных конструкций, о которых вам стоит знать.
1. Открытая двускатная крыша
Что может быть лучше, чем начать наш обзор с очень популярной двускатной крыши? Эти крыши были использованы с незапамятных времен в древней римской и греческой архитектуре. Что делает их настолько популярными?
Ну, для начала, они сравнительно недорогие, а также имеют широкий диапазон конструкций. Кроме того, остроконечные крыши имеют простой принцип конструкции, по сравнению с другими сложными структурами крыши в этой статье. Остроконечные крыши также предоставляют большую защиту от дождя и снега.
Фотография — hga
2. Коробка с двускатной крышей
Этот тип крыши очень похож на двускатную, описанную выше, но с одним небольшим исключением. На коробке с двускатной крышей присутствует треугольное расширение с обоих сторон дома. Это единственное различие между этими двумя конструкциями.
Фотография — wikimedia
3. Пристройка с односкатной крышей
Эта конструкция довольно широко используются в современных домах. Основная крыша имеет уклон, который напоминает зеркальный наклон на пристройке.
Сочетание этих различных конструкций крыши вместе имеет эстетический эффект. Это позволяет строить стены разной высоты, как дома, показанные на рисунке ниже.
Фотография — homeadore
4. Крыша дормер
Далее в нашем списке конструкция дормер. Она имеет дополнительную структуру поверх существующей конструкции крыши. Эта структура, как правило, под крышей и содержит окно за пределами плоскости скатной крыши. На фото ниже показана конструкция крыши дормер. Такая структура может быть использована для расширения внутреннего пространства.
Фотография — tumblr
5. Вальмовая крыша (шатровая)
Итак, что же такое четырехскатная крыша? По сравнению с простыми остроконечными крышами, которые имеют наклонные конструкции с 2-х сторон здания, шатровые крыши имеют склоны со всех сторон. Помимо дополнительной защиты от дождя, шатровые крыши также лучше подходят в ветреных погодных условиях.
Но есть и обратная сторона, это стоимость. Четырёхскатные крыши более дорогие в сравнении с простой двускатной крышей. Кроме того, наклонные плоскости означают, что чердачного пространства практически нет, как показано на изображении ниже.
Фотография — naoi-a

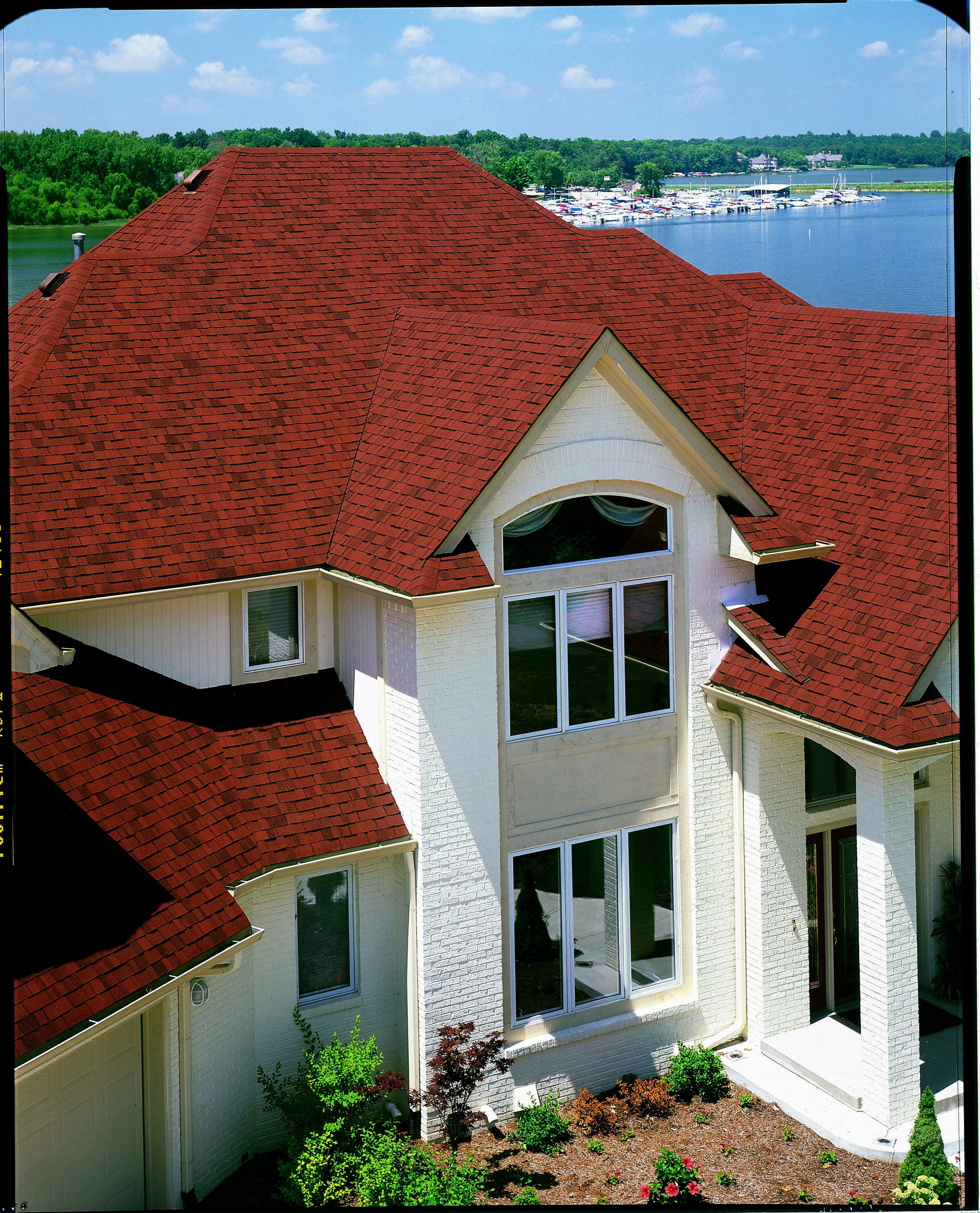

6. Вальмовая и ендова крыша
Это модифицированные или расширенные версии простого шатра. Однако разница в конструкции крыши обусловлена формой здания. Если здание не является прямоугольным, либо Т или L-образной формы, то для этого здания будет использоваться конструкция вальмовой и ендовы крыши. Взгляните на инструкцию, которая облегчит понимание данной конструкции.
Фотография — mylastroof
7. Крыша гамблер
Крыша гамблер очень похожа на стандартную двускатную крышу, однако, вместо одного склона на каждой стороне, конструкция имеет два склона. Этот тип, как правило, используется в постройке амбаров, но в сочетание с конструкцией дормер может использоваться в обычных домах.
Фотография — napavalleyregister
Фотография — magnoliamarket
8. Мансардная крыша
Мансардные крыши были придуманы во Франции архитектором Франсуа Мансар. Вы можете увидеть подобную конструкцию во многих европейских странах, включая Францию.
Несмотря на его популярность среди аристократических зданий, мансардные крыши не так широко используются в обычных домах. Мало того, что они гораздо дороже по сравнению с более популярными кровельными конструкциями, у них довольно сложная структура. Если вы планируете использовать мансардную крышу в своем доме, то мы предлагаем вам сперва проконсультироваться с опытным специалистом.
Фотография — pinterest
9. Крыша бабочка
Проще говоря, крыша бабочка не что иное, как перевернутая двускатная крыша. Этот тип конструкции совершенно новый по сравнению с другими кровельными конструкциями, показанных в этом списке. Крыша бабочка была придумана Уильямом Крисел и Дэном Палмер в конце 1950-х годах. Первая крыша была создана швейцарско-французским архитектором по имени Ле Корбюзье, который использовал ее для дома отдыха в Чили в 1930 году.
Фотография — contemporist
10. Голландская двускатная крыша
Это слияние между шатровой и двускатной крышами. Как вы можете видеть на рисунке ниже, часть фронтона находится на верхней части шатровой кровли. У этой конструкции есть немало преимуществ.
Голландская двускатная крыша имеет сравнительно большое чердачное помещение, кроме того, эта конструкция увеличивает жесткость, что приводит к большей устойчивости к плохим погодным условиям. Другими словами, она сочетает в себе прочность двускатной крыши и не имеет недостатков шатровой.
Фотография — pintqrest
Фотография — pinterest
11. Шестигранная газебо
Шестигранные крыши подходят не для каждого дома. На самом деле, они в основном предназначены для улучшения эстетики, а не практичности. Один из наиболее распространенных мест, где вы увидите шестиугольную крышу, это беседка. На приведенном ниже рисунке продемонстрирована беседка с гексагональной крышей сверху.
Фотография — greenstonewholesale
12. Полувальмовая крыша
В отличии от голландской двускатной, крыша имеет большой фронтон с обрезанными кромками, которые напоминают шатровую конструкцию.
Преимущество такой конструкции в увеличении пространства чердака, по сравнению со стандартной шатровой крышей, и устойчивостью к сильным ветрам. Однако, как вы можете видеть на рисунке, она имеет сложную конструкцию, которая значительно увеличивает ее стоимость.
Фотография — historicindianapolis
13. Крыша с верхним рядом окон
Эта конструкция имеет ряд окон на верхней части, как вы можете видеть на рисунке ниже. Поскольку окна расположены очень высоко, они предотвращают вторжение в частную жизнь.
Итак, какова ее функция? Возможно вы уже догадались, эта конструкция проникать большому количеству естественного света в здание. Кроме того, в результате избыточного естественного света, в комнате теплее в холодные зимние месяцы.
Фотография — tuffshed
14. Пилообразная крыша
Ранее пилообразные крыши, как правило, использовались в промышленных зданиях, но эта философия дизайна медленно переросла в современные дома. По определению, крыша состоит из ряда гребней с вертикальными стеклами, которые встречают скатную крышу. Итак, каковы преимущества данной конструкции крыши?
Пилообразная крыша также пропускает большое количество естественного света. Однако, в отличии от крыши с верхним рядом окон, пилообразная крыша имеет вертикальные окна на каждом сегменте.
Фотография — burrandmccallum
15. Плоская крыша
Хотя плоские крыши довольно часто встречаются в коммерческих или промышленных зданиях, они также используются во многих жилых домах. Однако, если вы живете в районе с обильными осадками и снегопадом, мы рекомендуем вам не выбирать данную конструкцию.
Фотография — pinterest
16. М-образная крыша
Как следует из названия, M-образные кровли напоминают букву М. Другими словами, конструкция представляет собой две объединенные двускатные крыши.
Излишне говорить, что снег и дождь, безусловно, будет собираться во внутренней части. В районах с высоким уровнем осадков и снегопадами, использование подобной конструкции не рекомендуется.
Фотография — inhabitat
17. Крыша салтбокс
Салтбокс довольно часто встречается в Новой Англии, США. На самом деле, первый дом с подобной конструкцией был построен в Новой Англии и является символом американской колониальной архитектуры. Кровля очень похожа на двускатную крышу, однако имеет асимметричные склоны.
Эта философия дизайна приводит к нескольким проблемам. Внутреннее пространство на задней стороне дома весьма ограничено из-за крыши, которая находится близко к земле. Кроме того, сложная конструкция также приводит к увеличению затрат.
Фотография — pinterest
18. Односкатная крыша
Односкатная крыша имеет наклон, как вы можете видеть на рисунке ниже. Многие современные дома предпочитают использовать такой стиль кровли, поскольку он не только предоставляет больше внутреннего пространства, в отличии от двускатной крыши или шатровой.
Еще одно преимущество установки подобной кровли — простота. Эти крыши легко монтируются и не требуют столько строительных материалов, как некоторые из нашего списка. Однако, если вы живете в области, склонной к торнадо и ураганам, мы предлагаем не использовать данную конструкцию.
Фотография — buildllc
19. Комбинированные крыши
Как следует из названия, комбинированные крыши объединение несколько простых конструкций. Посмотрите на рисунке ниже, например, он включает в себя двускатную крышу вместе с шатровой кровлей для переднего крыльца. Комбинированные крыши являются более подходящими для сложной архитектуры.
Фотография — pinterest
20. Крыша пирамида
Эта крыша напоминает пирамидальную структуру. Если вы живете в районе с суровыми условиями окружающей среды, то подобная конструкция отличный выбор. Они чрезвычайно устойчивы к сильным ветрам.
Фотография — pinterest
СВЕЖИЕ СТАТЬИ
ПОПУЛЯРНЫЕ СТАТЬИ
Как сделать китайскую крышу своими руками – устройство и монтаж (видео, фото)
Восточная архитектура всегда привлекает к себе много внимания из-за своих необычных, оригинальных форм, использования ярких цветов и интересных конструктивных решений. Восток традиционно ассоциируется с чем-то таинственным, загадочным или даже мистическим, поэтому это направление дизайна остается популярным и актуальным на притяжении долгого времени.
Даже просто крыша в китайском стиле с загнутыми краями и широким карнизом привносит в облик дома восточную экзотику и кардинально меняет его вид. В этой статье мы расскажем о характерных чертах такого вида кровли и технологии ее устройства.
Содержание статьи
Особенности вида
Китайская крыша – оригинальное конструктивное решение, которое по праву считается визитной карточки восточного направления в дизайне. Ее вид существенно отличается от традиционных для нашей местности треугольных двухскатных кровель. Дом с крышей в китайском стиле сразу приобретает восточной экзотики. Характерными особенностями такой конструкции являются:
- Загнутые вверх края, устремленные к небу. Карнизы крыши, загибающиеся под невероятным углом, придают сооружению оригинальный вид, напоминающий визуально восточные храмы, пагоды или чайные домики.
- Широкие, массивные карнизы. Свесы крыши в китайском стиле выносятся далеко от наружных стен сооружения, защищая от проливных ливней, снега и ветра, то есть всех неблагоприятных погодных явлений.
- Черепица особой формы. Для покрытия кровли в китайском стиле используется керамической черепицы цилиндрической формы, с помощью которой удобно оформлять угловые стыки и конек конструкции.
Обратите внимание! Кровля в китайском стиле имеет одну отличительную особенность – отсутствие традиционной стропильной системы, характерной для двухскатных, вальмовых крыш. Ее каркасом является стоечно-балочная конструкция, надежно распределяющая и несущая вес кровельного пирога.
Устройство кровли в китайском стиле
Внешний вид и покрытие
Для покрытия китайский крыш используется традиционная керамическая черепица цилиндрической формы. Использование такого вида кровельного материала позволяет более аккуратно оформлять стыки между скатами и конек. Уникальный вид крыше помимо загнутых вверх карнизов придают:
- Фигурки цян-шоу. Специальный профиль прямоугольной формы с фигурками, изображающими разнообразные мифические существа, используется для оформления стыков. Они не только защищают крышу от проникновения воды в самых уязвимых местах, но и придает ей оригинальный, узнаваемый внешний вид.
- Коньковый профиль с зажимами. Профиль для оформления конька с керамическими зажимами является наиболее узнаваемым элементом китайской архитектуры. Благодаря ему крыша становится «рогатой».
Кровля в китайском стиле с декоративными фигурами в виде драгонов
Важно! Перед тем, как сделать китайскую крышу, нужно учесть, что керамическая черепица, массивный каркас и широкий загнутый карниз существенно увеличивают вес конструкции. Чтобы выдержать вес карниза, обустраивается особая система кронштейнов, называемая в традиционной китайской архитектуре доугун.
Что выбрать оригинал или имитацию?
Китайская крыша своими руками – эстетичный и элегантный вариант для загородного дома, беседки или коммерческих сооружений, предназначенных для размещения кафе, ресторанов. Однако, если строго придерживаться архитектурных традиций, можно столкнуться с трудностями, так как стоечно-балочная конструкция имеет очень сложное устройство, требующее большое количество финансовых и физических затрат. Чтобы сократить расходы, можно имитировать традиционную китайскую крышу с помощью более простых конструктивных решений и современных гидроизоляционных материалов. Оригинал и имитация различаются по следующим факторам:
- Традиционная китайская кровля характеризуется отсутствием обычной стропильной системы, так как обычно в сооружениях в Китае обычно вместо несущих стен используются опорные колонны. Такое устройство позволяет минимизировать негативные последствия сейсмической активности. Стоечно-балочная система создана специально, чтобы выдерживать интенсивные нагрузки.
- Имитация китайской крыши отличается тем, что она строится на основе обычной стропильной системы и более легких, гибких кровельных материалов, которые позволяют облегать конструкцию каркаса. Визуально она достаточно точно имитирует внешний вид китайской крыши, но обходится намного дешевле.
Важно! Перед тем как построить дом с китайкой крышей, нужно определиться, будете ли вы делать имитацию или традиционный вариант. Профессиональные мастера считают, что для нашей местности, где практически нулевая сейсмическая активность, лучше ограничиться имитацией, так как она выглядит также эффектно, но гораздо удобней с точки зрения монтажа.
Устройство китайской кровли и ее имитация
Схема китайской крыши
Вальмовая крыша, стилизованная под китайскую
Технология монтажа
Опытные мастера утверждают, что крыша для дома или беседки в китайском стиле – трудоемкое, но вполне реальное конструктивное решение. Залогом надежности и долговечности конструкции является точность расчетов и использование качественных материалов. Монтаж выполняется в следующей последовательности:
- Первый этап создания крыши в китайском стиле – планирование. Чтобы конструкция выдерживала свой вес, необходимо рассчитать нагрузку, которая на нее ложиться.
- В первую очередь после укладки мауэрлата устанавливаются точно по центру вертикальные опоры, они должны быть достаточно прочными и мощными.
- Затем устанавливаются вторые доски, которые одним концом упираются в мауэрлат, а вторым – в середине вертикальной стойки.
- Следующая доска одним концом упирается в середину второй балки, а верхушкой в верхнюю точку вертикальной опорной стойки, расположенной по центру.
- После монтажа конструкции опорных балок обустраивают обрешетку, на которую укладывают гидроизоляцию.
- Когда монтаж гидроизоляции и обрешетки завершен, можно переходить к укладке кровельного материала. Обычно для возведения кровель в китайском стиле используют битумную черепицу, которая хорошо гнется, а потому легко укладывается на изгибистые скаты.
Учтите, что широкие карнизы кровли в китайском стиле нужно подшить снизу, чтобы защитить их проникновения влаги, холодного воздуха и снега. Кроме того, можно украсить готовую крышу традиционными фигурками.
Устройство каркаса
Стропильная система
Беседка в китайском стиле
Видео-инструкция
Как сделать круглую крышу дома
Сама по себе круглая крыша – не такая уж редкость. Большинство архитектурных памятников культового назначения – это круглые крыши: луковицы русских церквей, купола мусульманских храмов. Исключение — католическая готика. В Западной Европе купола обычно венчают светские постройки.
Купол – частый вариант крыш домов городской застройки по индивидуальным проектам, научных зданий – обсерваторий и т.д. Только в загородных поселках дома с круглой крышей встречаются редко. Причина – сложный монтаж стропильной системы. Как сделать круглую крышу?
Что такое круглая крыша?
Называть крышу круглой — неправильно. Она ведь не полностью круглая. В эту группу попадают любые кровли, форма которых – фигура вращения или один из ее сегментов. Купол-половинка или сегмент шара.
Конструкция стропильной системы круглой крыши
Стропильная система для всех этих типов крыш изготавливается по-разному.
Стропильные системы для круглых крыш, как правило, наслонные. Это подразумевает наличие дополнительных опор для стропил внутри сооружения.
- Кольцевой мауэрлат;
- Кольцевой прогон в верхней части крыши. Если крыша высокая (выше двух метров), прогонов может быть больше одного;
- Центральная стойка. Для небольших сооружений достаточно одной;
- Дополнительные усиливающие элементы (подкосы, стяжки).Для луковиц – округлые (часто вместо древесины используются металлические фермы). Для куполов – округлые арочные, составные из нескольких частей. Исключение – т.н. геодезический купол, популярный в западных странах: его монтируют из множества небольших треугольных деревянных секций.Конус – стропильные ноги прямые, опираются на круглые кольцевые прогоны и круглый мауэрлат. Коньковый узел наверху монтируется аналогично шатровым крышам.
Порядок монтажа системы в целом аналогичен установке обычных крыш:
- Укладка на стену изолирующей прослойки из рубероида.
- Установка мауэрлата. Например, брус 15 на 15 (сечение должно быть указано в проекте крыши). Фиксируют мауэрлат к стене анкерными болтами.
- Если вся постройка деревянная, мауэрлат не кладут. Стропила опирают на верхний венец и крепят оцинкованными гвоздями.
- Монтируют на брус для опорной стойки верхний кольцевой прогон.
- Ставят по центру перекрытия опорную стойку. Усиливают подкосами толщиной примерно 4 см.
- Устанавливают стропила с шагом 50-90 сантиметров, в зависимости от проекта. К мауэрлату и прогону фиксируют строительными уголками.
Внимание!
Общее требование к монтажу стропильной системы любой крыши: предварительно обработать все элементы антипиреном и антисептиками.
Обтекаемость имеет определенные преимущества:
- сильный ветер огибает конструкцию, а не давит на нее, разрушая, как в случае дома с углами;
- такая форма более прочная и сейсмоустойчивая;
- расход материала по сравнению с традиционным прямоугольным зданием меньше;
- оригинальный дизайн снаружи и внутри.
Что общего у разных видов круглых крыш?
Существует множество разновидностей подобной крыши. В это понятие может быть вложен разный смысл: колокольчатые, шлемообразные или комбинированные кровли.
Интересный вариант – ресипрокальная крыша: представляет собой спираль, где каждый брус опирается на предыдущий. В итоге получается надежная самонесущая конструкция, которую с геометрической точки зрения также можно отнести в категорию круглых крыш.
Купольная крыша.
Прочная и надежная купольная крыша имеет немаловажное преимущество, свойственное всем круглым конструкциям – ее отлично обтекает воздух.
Еще один плюс, немаловажный для наших климатических условий – на ней совершенно не задерживается снег .
Устройство купола предполагает использование висячих стропил в форме арок. Технически это сложное решение, поэтому все расчеты должны производить специалисты в данной области.
В центре сооружения устанавливается вертикальный столб-опора, на который крепят кольцо – верхнюю опору для стропил. Внизу арочные элементы фиксируются на мауэрлате.
Кольцевая обрешетка крепится на стойки, упирающиеся в затяжки стропил, и на нее уже укладывается кровельное покрытие .
Купол может быть одновременно и крышей, и стенами второго этажа.
Образованный из треугольников купол известен под названием геодезический. Его изюминка заключается в возможности полного остекления.
Но несмотря на свои преимущества, конструкция не получила широкого распространения – из-за сложности расчетов.

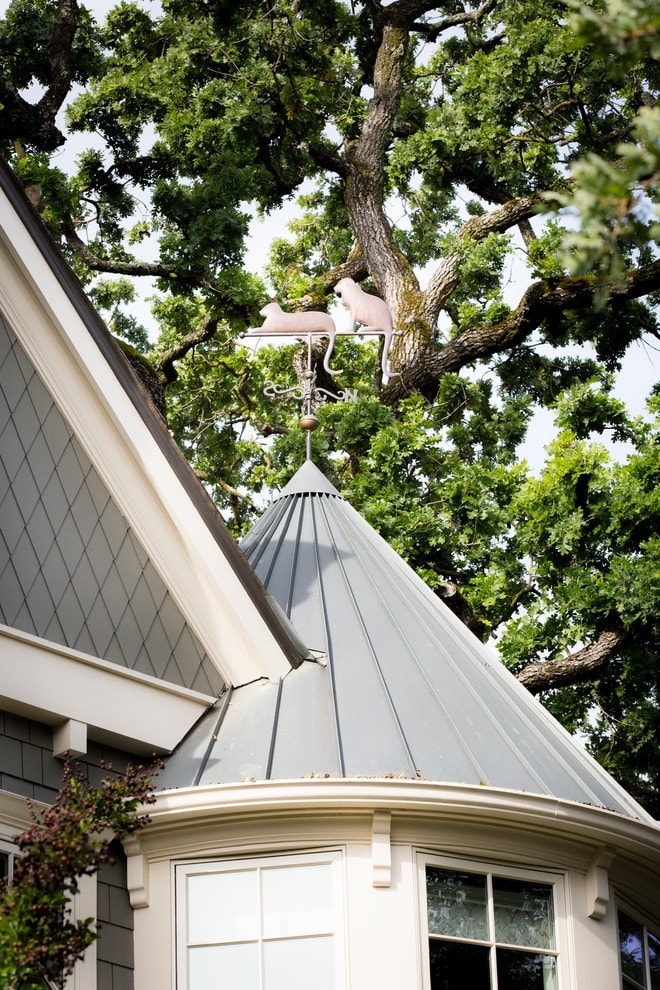

Коническая (конусообразная) крыша.
Стропильная система используется наслонного типа. В центре здания должна быть расположена опора – столб.
Стропильные ноги опираются:
- сверху – на кольцевой прогон из бруса, который в свою очередь упирается в центральную опору раскосами;
- снизу – на мауэрлат в форме кольца.
Стропила жестко прикрепляются к опорам при помощи уголков. Расстояние между ними зависит от сечения и предполагаемой нагрузки – веса кровельного материала. Обрешетка – круговая.
ТАК ЧТО ВЫБОР ЗА ВАМИ!!!
Ознакомиться с примерами круглой кровли можно на экскурсии в нашем экоцентре. Мы строим такие дома, обращайтесь за советом и помощью !
Анатомия крыши — Кровельные услуги для жилых домов | Fairfax, Arlington, VA
Основные компоненты крыши
Сборная крыша Плоская или пологая крыша, покрытая чередующимися слоями рубероида и асфальта с горячей шваброй и покрытая слоем гравия.
Карниз Деревянная или металлическая отделка торцов или краев здания, включая облицовку, фриз или грабли.
Противоотражатель Гидроизоляционный элемент, который встроен или прикреплен и запечатан сверху в стене или другой вертикальной конструкции и притирается к основанию.Курсы Горизонтальные ряды черепицы или плитки
Капельный край Металлическая полоса, выступающая за карниз или грабли, чтобы дождевая вода не скручивалась вокруг черепицы обратно в деревянную часть дома.
Карниз Нижний край крыши (часто выступающий за край дома).
Защита от холма, льда и снега Резиновая мембрана шириной 3 фута, приклеенная к обшивке на краю крыши, препятствует проникновению воды в ваш дом во время сильных ледяных плотин.
EPDM Мембрана из синтетического каучука (этиленпропилендиеновый мономер), используемая на пологих и плоских крышах.
Войлок Битумная бумага, используемая кровельщиками, обычно сделанная из комбинации асфальта и бумаги или тряпки.
Фасция Декоративная доска, идущая от края крыши вниз по карнизу или по краю крыши.
Гидроизоляция Листовой металл или другой материал, используемый в различных плоскостях крыши для предотвращения утечки воды.
Frieze Board Доска в верхней части готовой стены дома, образующая угол с потолком.
Кружевная долина Кружевная долина, или переплетенная долина, представляет собой непрерывную полосу черепицы на стыке двух наклонных крыш.
Стропила Конструкционная древесина, обычно наклонная, к которой крепится обшивка.
Грабли Наклон двускатной крыши у торцевой стены дома.
Конек Горизонтальная линия на верхнем крае двух наклонных плоскостей крыши.
Обшивка Доски или листовой материал, которые прибивают к стропилам, к которым крепится черепица или другие внешние кровельные материалы.
Гидроизоляционная черепица Гидроизоляция, укладываемая полосами под каждой черепицей и загибающаяся на краю дымохода или стены.
Шаг (уклон) Количество дюймов вертикального подъема крыши на 12 дюймов горизонтального расстояния.
Софит Область, которая охватывает нижнюю часть той части крыши, которая выходит за пределы боковых стен дома.
Квадрат Сто квадратных футов крыши или количество кровельного материала, необходимое для покрытия 100 квадратных футов при правильном применении.
Подкладка Материал (обычно рубероид), который накладывается поверх обшивки перед укладкой черепицы.
Долина Место соединения двух скатных частей крыши. Битумную черепицу в ендове обрезают в направлении «V», обнажая ткань гидроизоляции ендовы.
Долина Металл или ткань в впадинах, заходящих под черепицу с обеих сторон.
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
| ||
|
Инновационное строительство и кровля | Ведущий подрядчик кровельных работ в Сент-Луисе
Выбор подходящего подрядчика по кровельным работам в Сент-Луисе может иметь большое влияние на стоимость вашего дома или бизнеса. В Innovative мы используем новейшие варианты кровельных материалов и строительных технологий, чтобы максимизировать рыночную стоимость вашей собственности.
Мы работаем рука об руку с нашими клиентами, чтобы выбрать кровельные материалы, которые сделают их собственность более привлекательной. Наши опытные бригады кровельщиков поставляют правильно установленные и долговечные кровли. Каждый член нашей команды профессионален, трудолюбив и привержен легендарному обслуживанию клиентов.
Мы помогли вам
С 2008 года Innovative заменяет и ремонтирует крыши жилых и коммерческих зданий в районе Сент-Луиса. Наши кровельные бригады специализируются на замене и ремонте шиферных крыш в историческом районе Санкт-Петербурга.Окрестности Луи. А поскольку на Среднем Западе нередки град и ураганы, наши бригады по восстановлению после урагана всегда готовы отремонтировать и заменить поврежденные крыши в любой момент.
Наши квалифицированные кровельщики также обслуживают широкий спектр коммерческих крыш. Завершенные проекты включают квартиры, кондоминиумы, промышленные здания, магазины, школы, церкви и офисные комплексы.
Мы знаем, что конечная цель любой кровли — обеспечить максимальный срок службы кровли при минимально возможных затратах. По этой причине мы предлагаем программы активного обслуживания крыш жилых и коммерческих зданий.Защитите свои вложения, назначив встречу с нашим специализированным отделом обслуживания крыш. Один из наших представителей сядет и обсудит лучшую программу для ваших индивидуальных потребностей.
Подрядчик кровельных работ в Сент-Луисе, которому можно доверять
При замене, ремонте или установке крыши вам нужен кровельный подрядчик, которому можно доверять.
