Крепление стропил к стене дома: Крепление стропил к стене дома из бруса

Крепление стропил к стене дома из бруса

Как установить стропила на стену дома | Домашние направляющие

Стропила являются важнейшим элементом каркаса любой кровли. Они поддерживают покрытие крыши и безопасно переносят вес крыши на стены здания, чтобы стены могли эффективно передавать вес на землю. Точка, где стропила встречаются со стеной дома, является пересечением нескольких элементов каркаса, и это пересечение является ключом к структурно прочной крыше.

В наклонной крыше общие стропила проходят от вершины крыши до верхней части наружных стен здания.На вершине стропила прибиты к ребристой доске, а в верхней части стены стропила прикреплены к горизонтальной верхней плите каркаса стены. В обычном каркасе ребристая доска не выдерживает весовой нагрузки на крышу; вся нагрузка на крышу передается через стропила к вершине стены, что делает связь между стеной и стропила критической точкой в ​​каркасе здания.

Если стропила встречает верхнюю пластину, над пластиной надрезается выемка, называемая птичьим ртом, которая обеспечивает надежную и устойчивую поверхность для сидения стропила. Птичий рот состоит из горизонтального разреза, называемого вырезом седла, который опирается на пластину, и вертикального разреза, называемого отвесом, который опирается на внешний край пластины. Часть стропила за устьем птицы нависает над стеной и образует карниз крыши.

Вес крыши создает усилие на днище стропил, которое заставляет их стремиться разойтись горизонтально и вытолкнуть наружные стены здания наружу. Чтобы противодействовать этой силе, стропила соединяются со стропилами, также называемыми потолочными балками, которые проходят горизонтально между наружными стенами здания в нижней части стропил.Эти связи скрепляют стены и препятствуют тому, чтобы стропила толкали их наружу.

Требования к креплению стропил и потолочных балок на верхних плитах указаны в вашем местном строительном кодексе. Потолочные балки и стропила прибиты вместе, а стропила и балки прибиты к верхней плите. В типичных требованиях к коду стропила для ног с пластинами с тремя 8-мерными гвоздями, балки для ног с пластинами с тремя гвоздями и боковые гвозди для стропил с тремя шестигранными гвоздями.

Стены колена — частичные стены около колена или иногда выше — могут быть частью фундамента дома, перегородок для бара или, особенно, чердаков под стропилами. Стенка колена на чердаке опускается вниз от стропила, чтобы скрыть острый угол, где стропила встречается с полом мансарды, и чтобы чердак чувствовал себя немного больше как обычная комната. Пространство за стенкой колена между каркасными отсеками для шипов можно использовать для хранения или для встроенных полок.

Измерьте и отметьте стропила на каждом конце чердака с требуемой высотой стенки колена. В идеале, убедитесь, что метки находятся на одном уровне с лазерным уровнем, если он у вас есть, и при необходимости исправьте. Привязать линию мела к стропилам между двумя отметками.

Поднесите к стропилу кусок пиломатериала размером 2 на 4 на несколько дюймов длиннее планируемой высоты стенки колена с основанием на полу. Проверьте, что 2 на 4 является вертикальным с уровнем духа. Нарисуйте угол стропила 2 на 4 карандашом плотника.Отрежьте конец 2 на 4 на отрезной пиле, следуя линии разметки.

Писать дополнительные 2 на 4, по одному для каждого стропила, используя оригинальный срез 2 на 4 в качестве шаблона.

Измерьте и отметьте квадратом скорости расстояние между стропила и мансардным этажом на шаблоне 2 на 4. Сделайте вторую метку на 3 дюйма выше на угловом конце 2 на 4 и обрежьте до этой второй метки на режущей пиле. Поместите это 2 на 4, как шаблон, на дополнительные 2 на 4, чтобы обозначить длину и увидеть их.

Измерьте длину, необходимую для верхней и нижней пластин, которая будет удлинять всю длину стены. Если стенка колена длиннее, чем максимальные 16 футов 2 на 4, создайте более длинную стену, соединяя прикладом пару верхних пластин поверх шпильки и соединяя прикладом нижнюю пластину другого стержня, чтобы шататься по суставам.

Положите тарелки на мансардный этаж. Сожмите их вместе и отметьте места для стропил на них квадратом скорости. Сместите эти метки на 2 дюйма в одну сторону, чтобы отметить, где поставить шпильки.Сделайте «Х» между метками смещения, чтобы показать, куда идут шипы. Это смещение позже упрощает прибивание коленной стены к стропилам.

Разблокируйте пластины и положите их на узкие края, вставив сухие шпильки между ними в отмеченные места. Помощник облегчает эту работу. Прикрепите верхнюю и нижнюю пластины к шпилькам с помощью гвоздя, заряженного гвоздями по 16 копеек.

Встаньте стенку колена с помощью помощника. Переместите это в место с верхней пластиной против линии мела на стропилах.В нескольких местах проверьте, чтобы он был ровным с уровнем духа, и при необходимости отрегулируйте каркас стены колена. Прибейте гвозди через шпильки через нижнюю пластину к балкам мансардного этажа и через верхнюю пластину в стропила. Ударьте клинья между стропилами и верхней пластиной, чтобы заполнить любые пробелы.

Галстук воротник против стропильных галстуков

Nick Gromicko, CMI® и Ben Gromicko

Хомуты и стропила являются горизонтальными элементами каркаса крыши, каждый из которых имеет свои цели и требования. Домашние инспекторы должны быть знакомы с этими конструктивными элементами и различиями между ними, поскольку они не совпадают.

В физике натяжение — это сила тяги, которую твердый предмет оказывает на другой предмет. Элементы натяжения представляют собой твердые объекты (или элементы конструкции), которые подвергаются осевым растягивающим усилиям или растяжению.Воротники и стропила являются примерами натяжных элементов.

Натяжная стяжка — это конструктивный элемент, подверженный натяжению сетки.

Хомуты для галстуков

«Хомут для галстуков» — разговорная фраза, которая используется среди подрядчиков, строителей и инспекторов, но обычно не используется в строительной или инженерной документации. Правильная фраза на самом деле «воротник луча». В этой статье мы будем использовать «галстук воротника».

Хомут для галстука — это натяжной хомут в верхней трети противоположных двускатных стропил, который предназначен для противодействия отделению стропила от ребристой балки во время периодов несбалансированных нагрузок, например, вызванных подъемом ветра или несбалансированными нагрузками на крышу от снега. Международный жилой кодекс 2015 года не требует наличия воротничков (или воротниковых балок). Однако в тех ситуациях, когда они указаны, в верхней трети крыши между противоположными стропилами обычно устанавливаются хомуты или хребты. В районах с сильным ветром подъем может оторвать крышу дома, если он не прикреплен надлежащим образом.

Хомуты должны быть не менее 1 x 4 дюйма (номинальные), на расстоянии не более 4 футов от центра.

Другие факты о галстуках:

• В зависимости от юрисдикции они могут потребоваться или не потребоваться.Инспекторы InterNACHI не должны называть отсутствие воротничков галстуком как дефект, если они не знают, что воротничные галстуки требовались в юрисдикции, где дом находится во время строительства дома.
• Хомуты, вероятно, не нужны, если для крепления стропил к гребню использовались одобренные металлические соединители.
• Там, где они необходимы, они должны быть установлены на каждом другом стропила, где стропила находятся на 24-дюймовых центрах.
• Галстуки с воротником, вопреки распространенному мнению, не препятствуют распространению стен.

Стропильные стропы

Стропильная стяжка — это натяжная стяжка в нижней трети противоположных двускатных стропил, предназначенная для противодействия внешней тяге стропила под нагрузкой. Во многих ситуациях вы обнаружите, что потолочные балки, установленные параллельно стропилам, предназначены для работы в качестве стропильных стяжек. Модель макета крыши ниже показывает стандартную стропильную стяжку.

Стропильные стропы установлены между противостоящими стропилами и должны быть установлены как можно ближе к верхней плите.

Стропильные стойки противостоят внешней тяге, которую стропила оказывают на наружные стены. Они помогают предотвратить распространение стен из-за веса крыши. Когда стены расправятся, доска риджа может провисать. Обвисший хребет является одним из признаков того, что конструкция крыши может не иметь достаточных стропильных связей. Стропильный галстук образует нижний пояс простой треугольной фермы крыши.

Когда потолочные балки проходят перпендикулярно стропилам, инспекторы могут обнаружить стропильные стропы, установленные над потолочными балками, в качестве элементов каркаса каждые 4 фута, проходящих над потолочными балками, соединяющих противоположные стропила.

Стропильные стяжки должны быть не менее 2 х 4 дюйма (номинальные).

Другие факты о стропильных стропах:

• Стропильные стропы требуются всегда, если крыша не имеет структурного (самонесущего) гребня или не построена с использованием инженерных ферм. Отсутствие стропильных связей является серьезной структурной проблемой в крыше с обычным каркасом.
• В большинстве домов потолочные балки также служат стропильными стяжками.
• Если стропилины ориентированы перпендикулярно потолочным балкам, стропильные стропы следует устанавливать чуть выше потолочных балок.Галстуки обычно опираются на балки.
• Если стропила установлены на 24-дюймовых центрах, стропила обычно устанавливаются на каждом другом стропиле.
• Нередко можно увидеть стропильные галстуки размером 2 x 4 дюйма или 2 x 6 дюймов.

Стропила и стяжки подвергаются огромным силам натяжения. Эти силы делают обеспечение связи с досками стропила критической проблемой. Сила в каждом галстуке увеличивается с обратным уклоном. Таким образом, чем больше уклон крыши, тем слабее тяга наружу.

Тяга наружу

Нагрузка на конструкцию может быть рассчитана на основе сочетания мертвой нагрузки или веса самой конструкции, нагрузки под нагрузкой, которая варьируется для разных конструкций, снеговой нагрузки и ветровой нагрузки.

В простой двускатной крыше стропильные плиты несут живые и мертвые нагрузки, которые толкают как вниз, так и наружу к верхней части несущих стен. Эта горизонтальная внешняя тяга может быть значительной. Чтобы противостоять этой горизонтальной направленности наружу, Международный жилой кодекс требует, чтобы каждая пара стропил была надежно соединена друг с другом с помощью сплошной потолочной балки, а также для установки несущей балки для крыш с уклоном менее 3:12 (см. иллюстрацию ниже).

Потолочные балки

Если потолочные балки не соединены со стропилами на верхней стенной плите, балки, соединенные выше на чердаке, должны быть установлены в виде стропильных связей или должна быть предусмотрена непрерывная стяжка. Если потолочные балки не параллельны стропилам, стропильные стропы должны быть установлены. Если потолочные балки или стропильные балки не предусмотрены, гребень, образованный этими стропилами, должен опираться на стену или балку.

Концы потолочных балок следует накладывать минимум на 3 дюйма или примыкать к несущим перегородкам или балкам и прикреплять их к несущему элементу.Если потолочные балки используются для обеспечения сопротивления стропильной тяге, перекрывающиеся балки должны быть зафиксированы вместе в соответствии с таблицей R802.5.1 (9) в IRC. Например, если дом имеет уклон 4:12, стропила находятся на 16-дюймовых центрах, снеговая нагрузка составляет 30 фунтов на квадратный дюйм, а размах крыши составляет 28 футов, вам нужно восемь обычных 16-и гвоздей (или 40-футовых гвоздей) в каждое стропильное соединение. Это много гвоздей, которые может искать домашний инспектор.

Потолки собора

Потолки собора популярны во многих домах, но у них есть особые проблемы с нагрузкой на стропила, которая толкает наружу наружные стены.Открытые хомуты и ребристые балки решают многие из этих проблем. Чем выше связь, тем меньше рычагов доступно для противодействия силам наружу. Многие соборные потолки часто показывают признаки движения, такие как трещины гипсокартона. Наиболее эффективный способ уменьшить внешнюю тягу — это использовать структурную ребристую балку.

Нижний пояс фермы

В обычной ферме крыши нижний пояс действует как натяжная стяжка между внешними стенами.Внесение изменений в установленные фермы не допускается. Разрезание любой фермы, особенно на нижнем поясе, нарушает структурную целостность фермы. Если инспектор обнаружит, что аккорд фермы был обрезан, он / она должен рекомендовать обратиться к инженеру-строителю.

Нижний пояс фермы не следует прикреплять к перегородке внутренней стены. Прикрепление нижнего пояса фермы к внутренней стене может привести к тому, что элементы полотна, рассчитанные на растяжение, станут элементами сжатия.Когда нижний пояс прикреплен к верхней плите внутренней стены, домашний инспектор может наблюдать растрескивание внутренней отделки в углу готовой стены и потолка.

Нижняя треть Третья

Старые строительные нормы и правила позволили устанавливать стропильные стропы очень высоко над верхней панелью стены, на две трети расстояния между верхней панелью и гребнем. IRC 2012 года теперь ограничивает это расстояние до одной трети расстояния между плитой и гребнем.Например, если в недостроенном гараже есть крыша с уклоном 4:12 и пролет крыши 24 фута, стропильные стропы должны быть расположены на расстоянии не более 16 дюймов от плиты в соответствии с современными строительными стандартами.

Натяжение

На приведенном ниже макете каркаса крыши показана стандартная стяжка воротника. Поскольку нагрузка приложена вниз, натяжение в галстуке воротника увеличивается.

Сжатие

На рисунке ниже показана ферменная ферма столбов.Поскольку нагрузка прикладывается вниз, сжатие увеличивается на столбах.

Изгибающий момент

Изгибающий момент возникает, когда сила превращается из прямой формы в изогнутую или угловую. На рисунке ниже показан галстук с воротником и стропилами на стенах с традиционным каркасом. Когда нагрузка прикладывается вниз, стропила переходят в изгибающий момент под хомутом воротника. Этот изгибающий момент оказывает наружное давление на стены, делая их из отвеса.

Резюме

В целом, воротнички и стропила выполняют разные функции, но оба являются важными элементами кровельного каркаса, и инспекторам полезно знать об их различиях, чтобы правильно вызывать дефекты.

как крепить стропила к брусу, крепление балок к мауэрлату гвоздями. Чем скрепить между собой, стропильная система, как крепить правильно

Крыша дома — это непросто набор пиломатериалов и кровельного покрытия, это очень серьезная конструкция, технология возведения которой вырабатывалась веками.

Несколько основных правил крепления стропил к мауэрлату

• Необходимо обеспечить надёжное, прочное и качественное соединение скрепляемых деталей.
• В местах прилегания стропил к мауэрлату необходимо обеспечить высокую точность запилов.
• Крепёжные работы производить с помощью металлических уголков, пластин, кронштейнов, шпилек с резьбой или болтов с гайками.
• Болты и гайки применять только с металлическими пластинами или шайбами.
• Гвозди и шурупы применяют в качестве временного варианта крепления. В дальнейшем их меняют на уголки, пластины или болты.

Крепление стропил всегда было важным моментом при возведении крыши. Гарантией надёжности такого сооружения выступает не только правильный расчёт и выбор материала, но и правильно выполненный монтаж стропил к мауэрлату, а также к балкам перекрытия.

Крепежные изделия

Современный рынок строительных материалов предлагает сегодня большой ассортимент крепежей для соединения стропил между собой и с другими элементами крыши. Еще совсем недавно такого разнообразия не было. Чаще всего использовались гвозди, шпильки с резьбовым соединением и проволока. Все это работало, претензий не было. Но, как показала практика, новые крепежные изделия для стропильных систем обладают более высокими техническими и эксплуатационными характеристиками.

Поэтому небольшой обзор современных крепежных деталей.

• Металлический уголок . С помощью этого крепежного элемента соединение становится более прочным, и при этом повышается несущая способность всей конструкции в целом. Его использование дает возможность не подрезать стропильные ноги, то есть делать в них углубление для посадки (технология без запила), а соответственно не нарушается целостность стропил. Крепится уголок гвоздями типа «ерш» или саморезами.
• Лента перфорированная из металла . Обычно ее используют для стыковки стропил между собой, которые упираются в коньковый брус.
• Пластина перфорированная . Это то же самое, что и лента, только больших размеров.

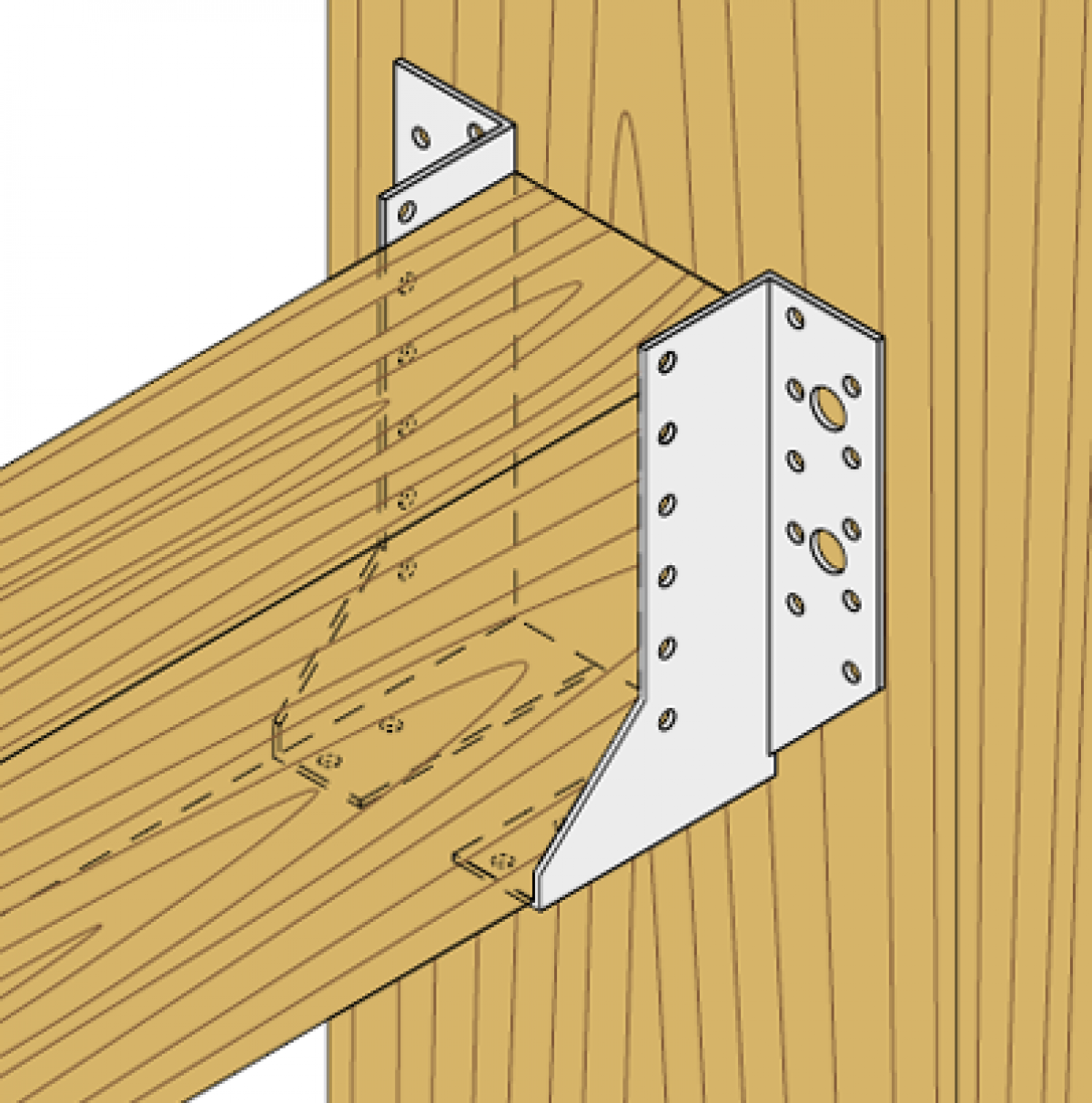

• Кронштейны . Этот крепеж для стропил изготавливается из листового оцинкованного металла толщиною 2-3 мм. Чаще их используют в местах, где крепление производится болтами или шпильками.
• LK крепежи . По сути, это все те же кронштейны, только меньшего размера, которые к древесине крепятся гвоздями или саморезами.
• Салазки . Их обычно применяют в строительстве деревянных домов. Они компенсируют усадку дома, при которой стропильная система не меняет своей ориентации в пространстве и не изменяет свою форму.

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Крепление мауэрлата к стенам дома

Прочность и устойчивость всей крыши зависит от  прочности и надежности соединения мауэрлата и стены.

Чаще всего мауэрлат крепится к стенам тремя способами, благодаря каждому из которых обеспечивается необходимая прочность соединения и способы применяются индивидуального для каждого случая или в зависимости от  конструктивных особенностей дома.

Монтаж мауэрлата на деревянные стены

Самый простой вариант — это крепление мауэрлата к стенам деревянного дома из бревна или бруса. Собственно, здесь мауэрлата как такового может и не быть — в его качестве нередко выступает верхний венец конструкции. Если же мауэрлат имеется, он просто прибивается стальными скобами к двум последним венцам. В каркасных домах мауэрлатом являются элементы верхней обвязки, которые конструктивно связаны со всем каркасом, поэтому об отдельном креплении речи не идет.

Монтаж мауэрлата на кирпичные стены

Крепление мауэрлата к стенам дома из кирпича отличается гораздо большей вариативностью. В доме со стенами из кирпича мауэрлат укладывается по периметру, заподллицо с внутренним краем стены, и защищается снаружи невысоким выступом. Между мауэрлатом и кирпичом обязательно прокладывается, слой влагоизолирующего материала (например, два слоя рубероида).

О месте для укладки, и методе крепления бруса-мауэрлата необходимо подумать еще на этапе кладки стен дома. В зависимости от способа крепления мауэрлата подготовительные работы могут проходить по одному из следующих сценариев:

Обвязка проволокой. За три ряда до верхнего ряда кирпичной кладки между кирпичами укладывается проволока-катанка и вмуровывается в стену. Можно это сделать и после окончания кладки при помощи стальных анкерных болтов. Длина проволоки должна быть достаточной, чтобы потом можно было бы обвязать брус. Количество закладок проволоки-катанки должно быть не меньше, чем количество стропильных ног. После укладки стропильных ног на мауэрлат катанка оборачивается вокруг стропил и при помощи лома закручивается, прижимая таким образом стропило к мауэрлату, а мауэрлат к стене (рис. 1).

Крепление мауэрлата анкерными болтами. В кирпичную кладку, после высверливания отверстий в количестве равном количеству стропильных ног, забиваются и затягиваются анкерные болты (рис. 2).

Закладка деревянных пробок. В размер кирпича в кладку вмуровываются деревянные пробки, предварительно обработанные антисептиком. Возможна закладка пробок через ряд ниже места укладки бруса, непосредственно под мауэрлатом либо рядом с ним, но ближе к наружному краю стены (рис. 3). Устанавливаемый мауэрлат  закрепляется к заложенным пробкам при помощи металлических скоб. Количество креплений не менее количества стропильных ног.

Закладка в кирпичную кладку кусков арматуры (рис. 4). По ходу строительства стен дома в кирпичную кладку на глубину не менее трех рядов устанавливаются куски арматуры. Крепление мауэрлата арматурой (диаметр, как минимум 10 мм) сгибается в Г-образную форму. Кроткий край (минимум 25 см) согнутой арматуры закладывается в нижние ряды кладки, более длинный край должен вертикально торчать из кладки в месте осевой разметки будущего мауэрлата. Выступающий из кладки кусок арматуры должен иметь длину равную толщине мауэрлатав плюс 25 см. После этого в брусе высверливают отверстия, и он надевается на торчащие куски арматуры. Затем арматуру загибают и фиксируют к брусу скобой из гвоздя. Количество креплений должно равняться количеству стропильных ног.

Крепеж для каркасного дома

Крепеж в каркасном доме — достаточно простая тема, но важно продумать все заранее, чтобы не бегать в магазины и не покупать по одному килограмму гвозди, а закупить сразу 150 килограмм (обычно столько уходит на средний дом) нужного крепежа на базе с большой скидкой.Я так и сделал, но все равно не хватило, уже несколько раз ездил за новыми коробками гвоздей.

Но конечно, и лишних гвоздей и саморезов осталось очень большое количество. Поэтому хочу максимально облегчить задачу своим читателям.

Сразу хочу заметить, что в каркасном доме запрещено использовать шурупы или саморезы, так как нагрузка везде идет на срез, а не на растяжение, а на срез ни саморезы, ни шурупы не работают, так что тут нечего и обсуждать. Некоторые строители все еще уверены, что саморезы использовать можно и будут вас уговаривать. Не прекрасно на срез работают гвозди, их невероятно сложно срезать. Речь идет конечно же о несущей части дома, а не о отделке.

И еще хочу сказать про уголки. Уголки не используются профессионалами в каркасном строительстве (не считая временного крепления ферм к обвязке). Их использовать можно, только невыгодно по времени и по деньгами, для себя решайте сами. Опять же, будьте внимательны к строителям, которые будут рекомендовать их использование.

Крепеж фундамента

Для свайного фундамента используется следующий крепеж:если у вас винтовой фундамент, то вам нужны анкерные стальные болты.

если у вас буронабивной фундамент, то вам нужны шпильки м10 и шайбы с гайками м10 (если делать как я, заливая шпильки в заливке) или анкерные болты для бетона.

если у вас плитный фундамент или ленточный, то вам понадобятся опять же анкерные болты для бетона.

Крепеж для каркаса каркасного дома

Все доски в коробке каркаса колотятся обычными строительными гладкими гвоздями диаметров 3,1-3,5 мм и длиной 80-90мм (обычно 90 мм, если доска толщиной 50 мм и 80 мм — если доски толщиной 40 мм).Исключением может являться обрешетка на стенах или полу, там лучше использовать винтовые или ершеные гвозди.

Крепеж для обшивки каркасного дома

Крепеж для обшивки пола.60 мм гвозди — лучше ершёные или винтовые + клей (или саморезы такой же длины).Такие гвозди помогают держать пол крепко, чтобы он не скрипел и не был «живым».

Крепеж для обшивки стен снаружи.50 ммгвозди — лучше ершеные или касается как плит ОСП-3 и фанеры, так и дюймовки (которую буду использовать для обшивки каркасного дома я).

Крепеж для обшивки стен изнутри.Если обшивка изнутри идет гипсокартоном, то вам нужны будут специальные саморезы для гипсокартона длиной 25 мм (реже 35мм) длины. Не забывайте только о правильном закручивании саморезов:

Если внутри у вас вагонка, то ее можно крепить гвоздями 50-70 мм.

Крепеж металлочерепицы

Для монтаже металлочерепицы используется специальные кровельные саморезы размеры размерами 4,8х20 и 4,8х38 миллиметров (металл-металл, металл-дерево).

Крепеж для окон

Существует несколько методов крепления окон в каркасном доме.

Соответственно, в каждом из случаев вам нужны будут соответствующий крепеж. Подробнее о монтаже окон расскажу в свое время, когда буду крепить их сам.

Крепеж для сайдинга

Оцинкованные саморезы с широкой шляпкой (не меньше  8мм) длиной не меньше 15 мм либо оцинкованные гвозди с широкой шляпкой (реже) длиной не меньше 40 мм.

Крепеж для деревянного фасада

Оцинкованные гвозди 50-70 мм (лучше гальванизированные, поскольку  покрытие цинком идет с помощью электролиза, а не обычным «горячим» методом).

Крепеж для террасы

Для террасы лучше использовать саморезы из нержавеющей либо из оцинкованной стали. Существует специальный крепеж для террас, но по цене он выходит как половина террасы.

Также рекомендуют крепить доски террасы на скрытый крепеж «змейка».

На этом видео можно посмотреть почти на каждый крепеж визуально подробнее:

Итак, крепеж — очень важный элемент каркасного дома, на который следует обратить пристальное внимание, если не хотите, чтобы со временем он развалился или просто трещал по швам.

Не поддавайтесь на уговоры строителей, которые захотят построить вам дом с использованием шурупов, саморезов и других неподобающих отзывы реальных жильцов каркасных домов на форуме или у меня в статье http://karkasgid.

ru/otzyvy-realnyx-zhilcov-o-karkasnyx-domax-k-2017/ и набирайтесь опыта, чтобы вас никто не обманул.

Способы создания конька стропильной пары

В коньковом прогоне используются три главных метода.

1. Первым является соединение встык. Его суть заключается в обрезании верхней части стропильной ноги под углом, по величине равным углу наклона ската, с последующим соединением с его парой, также обработанной аналогичным методом. Оптимальным способом получения одинаковых узлов крепления стропил считается использование готового шаблона. В таком случае для фиксации применяют длинные гвозди.
2. Вторым вариантом является закрепление стропильных брусов на коньковый прогон. Он напоминает первый метод. Отличие заключается в наличии при данном способе коньковой балки. В результате получается довольно надежная конструкция. В отдельных случаях появляется необходимость использования дополнительных опор, наличие которых заметно сокращает функциональность помещения чердака. Естественно, применение подобной технологии нецелесообразно при планировании утепления и устройства жилой комнаты в чердачном пространстве.

Плюсом такого метода является отсутствие необходимости использования шаблона и возможность произвести монтаж балок непосредственно на месте. Опорой для верхней части стропила является коньковая балка, а нижней – мауэрлат.

3. Третьим способом является соединение стропил внахлест. Способ напоминает вышеописанный. Разница заключается в том, что в этом случае верхний стык стропил получается внахлест. Получаемое соединение отличается значительной прочностью, поскольку площадь соприкосновения стропил увеличивается, а применяемые шпильки проходят одновременно через два элемента.

Узлы опирания и их крепление

Одной из особенностей наслонного стропильного каркаса является то, что его элементы могут иметь между собой как неподвижные, так и подвижные шарнирные узлы‑сопряжения. Все три неподвижных узла каркаса обычно применяются в кирпичных или каменных домах, где дополнительную жесткость им придают прочные стены здания.

В деревянных строениях роль мауэрлата часто выполняет последний венец бревенчатого сруба или брус верхней обвязки каркасных стен.

Узлы крепления стропил к мауэрлату

Соединение верхних концов стропильных досок с коньком либо нижних с мауэрлатом или оба вместе часто выполняют шарнирно‑подвижными. Это необходимо для снижения возникающих в стропильном каркасе внутренних напряжений, причиной которых могут быть:

• температурные колебания;
• осадка дома;
• деформации деревянных конструкций, такие как кручение или изгиб;
• неравномерные нагрузки от ветра и снега.

Если работать под коньком на большой высоте, устанавливая крепление, не очень удобно, то лучше выбрать вверху жесткое сопряжение для стропильных досок. Для нижних же их концов оставить небольшую свободу продольного перемещения.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения.

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима. Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса. Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Почему стропила лучше изготовить самостоятельно?

Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:

• Кратких сроков изготовления.
• Технологической точности всех деталей.
• Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

• Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
• Задержка с поставкой (особенно в сезон).
• Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

• Мауэрлат.
• Вертикальные стойки.
• Ригели.
• Стропильные ноги.
• Распорки.
• Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Также предлагаем вам воспользоваться нашим бесплатным калькулятором.

Как закрепить мауэрлат к кирпичной стене

Выбор конкретного способа крепления мауэрлата к кирпичному основанию определяется конструкцией крыши и способом устройства стропильной системы здания. Обычно используется следующее правило: чем длиннее стены здания, тем большей подвижностью должна обладать система крепления.

Например, для небольшого шлакоблочного сарайчика или баньки размером 3х4 м мауэрлат на стенах можно крепить достаточно жестко, парусность крыши невелика, и жесткая заделка не приведет к обрыву анкеров или шпилек, или, еще хуже, к разрушению бруса. Для полноразмерных кирпичных строений с двускатными крышами можно использовать комбинированные способы. Для невысоких односкатных вариантов кровли можно ограничиться скользящей посадкой мауэрлата на каменной основе.

Подготовительные работы

Крепление мауэрлата к керамзитобетону.

Установка мауэрлата начинается с тщательной подготовки поверхности стены. Для начала, она очищается от грязи, лишних предметов и выравнивается. На поверхности не должно быть никаких выпуклостей (застывший раствор, гвозди и т.д.). Горизонтальность проверяется с помощью строительного уровня. Если необходимо, то накладывается выравнивающий слой цементного раствора. Поверх стены обязательно накладывается слой гидроизоляции из рубероида, полиэтиленовой пленки или других водостойких материалов.

Один из самых простых способов крепления конструкции к стене — использование стальной проволоки. Такой способ может быть применен при любом стеновом материале. Для обвязки применяется стальная проволока диаметром 4-6 мм, скрученная в пучок.

Технология обвязки проста. При строительстве кирпичной стены на расстоянии 4-5 рядов до конца ее кладки закладывается подготовленная проволока с выводом концов вверх с обеих сторон стены. Шаг укладки проволоки — 65-75 см. Длина выбирается так, чтобы после установки бруса поверх кирпича концы проволоки выступали на 30-35 см. После затвердения раствора и укладки мауэрлата свободные концы скручиваются между собой сверху бруса с максимальным уплотнением. При другом стеновом материале в стене на нужном расстоянии просверливаются отверстия, в которые пропускается проволока.

Крепление мауэрлата к стене с помощью анкерных болтов.

Для достаточно легких кровельных конструкций широкое применение находит способ соединения при помощи шпилек. В этом случае они вмуровываются в стеновую кладку на глубину порядка 40-45 см. Для соединения применяются Г-образные стальные шпильки с резьбой в верхней части. Можно изготовить шпильки, приваривая вертикально стальной стержень с резьбой к металлической пластине размером около 5х5 см. Над брусом мауэрлата шпилька должна выходить на высоту не менее 25-30 мм.

Монтаж мауэрлата производится в следующем порядке:

1. При кладке стены замуровываются шпильки с шагом 65-80 см строго вертикально, резьбой вверх.
2. В брусьях мауэрлата просверливаются отверстия, строго соответствующие расположению и диаметру шпилек. Для точности разметки чаще всего используется простой метод — брус ставится сверху шпилек и по нему производятся удары с целью получения отметок от шпилек.
3. После установки конструкции на шпильки брусья притягиваются к поверхности стены гайками. Для упрочнения системы иногда применяется укрепляющая бетонная подушка. Она накладывается на поверхность стены после установки шпилек. Толщина такой подушки выбирается в пределах 15-20 см, а ширина — не более 40 см.

Для этого в брусе и стене сверлятся отверстия. Глубина отверстия в стеновой кладке должна быть не менее толщины 2-х кирпичей (не менее 15 см).

Шаг установки анкеров — 65-80 см. Анкерные болты вкручиваются в подготовленные отверстия и плотно притягивают брусья. Чаще всего анкерное соединение применяется одновременно с армирующим поясом, что позволяет обеспечить максимальную прочность.

Чем лучше крепить обрешетку гвоздями или саморезами

Крепеж в каркасном доме — достаточно простая тема, но важно продумать все заранее, чтобы не бегать в магазины и не покупать по одному килограмму гвозди, а закупить сразу 150 килограмм (обычно столько уходит на средний дом) нужного крепежа на базе с большой скидкой. Я так и сделал, но все равно не хватило, уже несколько раз ездил за новыми коробками гвоздей.

Но конечно, и лишних гвоздей и саморезов осталось очень большое количество. Поэтому хочу максимально облегчить задачу своим читателям.

Сразу хочу заметить, что в каркасном доме запрещено использовать шурупы или саморезы, так как нагрузка везде идет на срез, а не на растяжение, а на срез ни саморезы, ни шурупы не работают, так что тут нечего и обсуждать. Некоторые строители все еще уверены, что саморезы использовать можно и будут вас уговаривать. Не прекрасно на срез работают гвозди, их невероятно сложно срезать. Речь идет конечно же о несущей части дома, а не о отделке.

И еще хочу сказать про уголки. Уголки не используются профессионалами в каркасном строительстве (не считая временного крепления ферм к обвязке). Их использовать можно, только невыгодно по времени и по деньгами, для себя решайте сами. Опять же, будьте внимательны к строителям, которые будут рекомендовать их использование.

Крепеж фундамента

Для свайного фундамента используется следующий крепеж:если у вас винтовой фундамент, то вам нужны анкерные стальные болты.

если у вас буронабивной фундамент, то вам нужны шпильки м10 и шайбы с гайками м10 (если делать как я, заливая шпильки в заливке) или анкерные болты для бетона.

если у вас плитный фундамент или ленточный, то вам понадобятся опять же анкерные болты для бетона.

Крепеж для каркаса каркасного дома

Все доски в коробке каркаса колотятся обычными строительными гладкими гвоздями диаметров 3,1-3,5 мм и длиной 80-90мм (обычно 90 мм, если доска толщиной 50 мм и 80 мм — если доски толщиной 40 мм).Исключением может являться обрешетка на стенах или полу, там лучше использовать винтовые или ершеные гвозди.

Крепеж для обшивки каркасного дома

Крепеж для обшивки пола. 60 мм гвозди — лучше ершёные или винтовые + клей (или саморезы такой же длины).Такие гвозди помогают держать пол крепко, чтобы он не скрипел и не был «живым».

Крепеж для обшивки стен снаружи.50 ммгвозди — лучше ершеные или касается как плит ОСП-3 и фанеры, так и дюймовки (которую буду использовать для обшивки каркасного дома я).

Крепеж для обшивки стен изнутри.Если обшивка изнутри идет гипсокартоном, то вам нужны будут специальные саморезы для гипсокартона длиной 25 мм (реже 35мм) длины. Не забывайте только о правильном закручивании саморезов:

Если внутри у вас вагонка, то ее можно крепить гвоздями 50-70 мм.

Крепеж металлочерепицы

Для монтаже металлочерепицы используется специальные кровельные саморезы размеры размерами 4,8х20 и 4,8х38 миллиметров (металл-металл, металл-дерево).

Крепеж для окон

Существует несколько методов крепления окон в каркасном доме.

Соответственно, в каждом из случаев вам нужны будут соответствующий крепеж. Подробнее о монтаже окон расскажу в свое время, когда буду крепить их сам.

Крепеж для сайдинга

Оцинкованные саморезы с широкой шляпкой (не меньше  8мм) длиной не меньше 15 мм либо оцинкованные гвозди с широкой шляпкой (реже) длиной не меньше 40 мм.

Крепеж для деревянного фасада

Оцинкованные гвозди 50-70 мм (лучше гальванизированные, поскольку  покрытие цинком идет с помощью электролиза, а не обычным «горячим» методом).

Крепеж для террасы

Для террасы лучше использовать саморезы из нержавеющей либо из оцинкованной стали. Существует специальный крепеж для террас, но по цене он выходит как половина террасы.

Также рекомендуют крепить доски террасы на скрытый крепеж «змейка».

На этом видео можно посмотреть почти на каждый крепеж визуально подробнее:

Итак, крепеж — очень важный элемент каркасного дома, на который следует обратить пристальное внимание, если не хотите, чтобы со временем он развалился или просто трещал по швам.

Не поддавайтесь на уговоры строителей, которые захотят построить вам дом с использованием шурупов, саморезов и других неподобающих отзывы реальных жильцов каркасных домов на форуме или у меня в статье http://karkasgid.

ru/otzyvy-realnyx-zhilcov-o-karkasnyx-domax-k-2017/ и набирайтесь опыта, чтобы вас никто не обманул.

Гвозди и саморезы в монтаже каркасного дома

Проект дома составляется с учетом всех возможных физических и механических воздействий на дом и на строительные материалы, в том числе с расчетом нагрузок на тот или иной элемент. Немаловажную роль в расчете стойкости конструкции играет выбор крепежного материала – особенно это важно при строительстве каркасного дома.

Общие сведения

Чтобы лучше ориентироваться в данной теме, нужно знать, что такое стропила, какими они бывают, к чему крепятся, в каких случаях выбирают тот или иной вид стропильной системы.

Стропилами называют несущие конструкции скатных крыш, которые принимают на себя всю нагрузку от кровли и снегового покрова на ней, передавая её на стены здания. В частном домостроении они чаще всего изготавливаются из бруса или досок большого сечения, поставленных на ребро. Гораздо реже используют металлические конструкции в виде сборных элементов или готовых ферм. Из чего и как делать стропила, решается исходя из расчётной нагрузки на них и предпочтений заказчика.

Конструктивно стропила подразделяются на висячие и наслонные:

• Висячие стропила устанавливают на небольшие дома, гаражи и прочие хозпостройки, у которых пролёт между стенами составляет не более 5-6 метров. Верхними концами они соединяются друг с другом без дополнительной опоры, а нижние, опирающиеся на стены, стягивают горизонтальными элементами – затяжками. Затяжки уменьшают распирающие нагрузки от стропил на стены, принимая их на себя.

Надежные крепления для стропил

Для соединения перпендикулярных элементов конструкции используются стропильно-балочные крепления. Эти конструктивные элементы опираются друг на друга в перпендикулярном направлении. Для того чтобы крепление было более надежным, пару соединительных элементов устанавливают в противоположных направлениях. Одно из них разворачивается в противоположную сторону.

Иногда возникает ситуация, когда необходимо расположить конструкцию под определенным углом. Такое размещение используется в зданиях из бруса. Скользящие крепления для стропил используются именно в этой ситуации. Детали не всегда можно крепить неподвижно. Скользящие системы обеспечивают смещение конструктивных элементов в случае усадки крыши. Очень важный элемент всей кровельной системы, который позволяет в процессе монтажа не делать скидку на усадку древесины.

Опоры балок помогут закрепить горизонтальные элементы конструкции под прямым углом ко всем другим частям кровли. Разумеется, если это необходимо. Здесь крепление к основной опоре может осуществляться с помощью гвоздей или саморезов. Принципиальной разницы нет. Самое главное, чтобы крепления для стропил хорошо держались на своих законных местах. Опоры балок могут иметь самые разнообразные конструктивные размеры. Все зависит от того, какие конкретно элементы с их помощью будут соединяться.

Скрытый кронштейн балок применяется в тех случаях, когда монтаж необходимо скрыть от посторонних глаз. После своей установки такой элемент прячется целиком в теле балки.

«Пирог» перекрытия

Конструкция балочного перекрытия бывает разной. Чаще всего пространство между балками заполняют утеплителем в виде плит из базальтового волокна, которые выполняют тепло- и звукоизоляционную функцию. Толщину слоя изоляции рассчитывают исходя из возложенных на него задач. Так, для междуэтажного перекрытия, где важна только защита от шума, слой утепления составляет от 50 до 150 мм.

Утепление перекрытия по деревянным балкам

Обычно в промежуток между балками укладывают тепло- и звукоизоляционный материал, снизу защищая его от влаги пароизоляционной пленкой, а сверху — гидроизоляционной пленкой.

Чтобы обеспечить долговечность утеплителя, его нужно защитить от влаги. Для этого снизу его закрывают пароизоляцией (обычно пленочного типа), отсекая от водяного пара, стремящегося из нижних помещений здания вверх. Кроме того, пароизоляция не дает проникнуть в комнату посторонним запахам. Пароизоляцию укладывают либо по нижней поверхности балок, либо так, чтобы она огибала балки.

Сверху утеплитель, как правило, закрывают гидроизоляционной пленкой для защиты от влаги, которая может попасть в него через пол верхнего помещения, соблюдая при монтаже те же правила, что и при устройстве пароизоляции. К нижней поверхности балок крепят либо непосредственно подшивку потолка нижнего этажа (допустим, вагонку), либо ту или иную конструкцию для потолочного покрытия.

Типы соединений — как крепить правильно

Чтобы кровельный каркас приобрел жесткость, устойчивую форму и требуемую несущую способность, все элементы стропильной системы нужно надежно зафиксировать и сделать тесно взаимосвязанными между собой. Каждый из узлов, соединяющих части каркаса, достаточно уязвим и под нагрузкой возможна его деформация, по этой причине процесс крепления следует выполнять в соответствии с технологией.

Существует несколько видов соединений, применяемых при обустройстве кровельного каркаса:

1. Закрепление стропил на коньковом брусе. Этот узел имеется исключительно в наслонных системах, где стропильная нога своей верхней частью упирается в коньковый прогон, который закреплен на вертикальных стойках. Для этого используют гвозди, металлические накладки или скользящие изделия – ползуны.
2. Крепление ног стропил к мауэрлату. Чтобы их зафиксировать, потребуются гвозди, деревянные бруски или уголки из металла.
3. Соединение частей стропил. Если необходимо удлинить их ноги, когда длина ската больше данного параметра у пиломатериалов, их можно собрать из нескольких элементов. Применяется несколько вариантов, как скрепить стропила. Это можно сделать с помощью металлических накладок, клеевых составов, гвоздей.
4. Соединение стропильных ног с дополнительными опорными деталями. Стропила часто нужно состыковать с ригелем, затяжкой или подкосом с целью усиления несущей способности, прочностных показателей и жесткости.

До того, как закрепить стропила к брусу или другим элементам кровельного каркаса, нужно не забывать, что все запилы уменьшают прочность конструкции, поэтому мастера советуют для соединения использовать уголки и накладки.

Расчёт количества материала

Прежде всего нужно рассчитать площадь кровли.

Для расчёта площади ската кровли используется теорема Пифагора

За основу возьмём параметры из уже рассмотренного нами ранее примера. Предположим, что мы хотим сделать крышу из профлиста со свесом в 200 мм относительно границ дома. Тогда:

1. Размер A будет равен 4/2+0,2=2,2 м (ширина бани 4 метра).
2. Высота от перекрытия до конька определяется углом наклона кровли: H=A∙tg(30o)=2,2/√3=1,3 м.
3. Длина ската рассчитывается по известной всем теореме Пифагора: С=√A2+B2=√2,72+1,32=3,0 м.
4. Площадь одного ската вычисляем по формуле Sската=С∙D=5,2∙3,0=15,6 м2.
5. Полная площадь крыши равна S=Sската∙2=31,2 м2.

Далее следует рассчитать площадь козырька над входом, если он предусмотрен проектом. Обычно его делают шириной 0,9 м и длиной 1,7 м. Учтём также свес в 0,2 м: Sкозырька=1,7∙0,9 + 1,7∙0,2 = 1,9 м2. Тогда полная площадь поверхности под кровельное покрытие составит 33,1 м2.

При стандартном размере листа 2х1,1 м (указана полезная ширина после вычета припусков, оставляемых на нахлёст листов) для покрытия кровли понадобится 33,1/(2∙1,1)=15,04 листа. Округляя в большую сторону, получаем искомую потребность в кровельном материале: 16 листов размером 2х1,1 м. Покупать лучше с запасом в 2–3 листа, чтобы предусмотреть возможные потери и ошибки при раскрое материала.

Для дальнейших расчётов понадобится план крыши.

Для расчёта материала, необходимого для изготовления стропил, составляется план их расположения на крыше

Определяем количество стропильных ног:

• для основной крыши нужно подготовить 19 брусков размером 140х40х2810 мм, общий объём доски составит 0,3 м3;
• для козырька над дверью нужно 4 бруска размером 140х40х1700 мм, общий объём — 0,04 м3.

Итого на стропила потребуется 0,34 м3.

Нужно также подготовить 2 ветровые доски размером 140х30х5800 мм. Их общий объём — 0,05 м3. Кроме этого, понадобится черновой брус объёмом 0,15 м3:

• 4 рейки размером 40х50х900 мм;
• 4 бруска размером 40х50х6200 мм;
• 8 реек размером 40х50х5800 мм.

Количество материала для гидроизоляции соответствует площади крыши — 33,1 м2.

Необходимые инструменты

Чтобы возвести конструкцию, нужно подготовить такие инструменты:

• ножницы по металлу;
• электрический лобзик;
• отвёртки;
• топор;
• молоток;
• гаечные ключи;
• строительный уровень;
• рулетку;
• метр;
• отвес;
• уголок;
• строительный шнур;
• карандаш.

Рекомендуется также из бруска шириной 5 см изготовить разметочную рейку.

Установка подстропильных балок и стропил

Для изготовления стропил в индивидуальном строительстве обычно используют деревянные материалы: доски, брус, бревна. Несмотря на относительную дешевизну, деревянные стропила для крыши обладают достаточной прочностью, чтобы выдержать все кровельные нагрузки и служить верой и правдой долгие годы.

Другие возможные материалы для стропильных систем – металл и железобетон – для частного строительства применять нецелесообразно, ввиду их тяжелого веса, сложного монтажа и высокой стоимости.

Стропильная система обязана быть прочной, но не тяжелой. Конечно, для несущей основы кровли крупных промышленных зданий и многоэтажек, приходиться использовать металл или железобетон. А для обычных частных домов – это ненужное излишество. Стропила в этом случае делают деревянными – из досок, бруса (обычного или клееного), бревен.

Бревна используются редко, исключительно для срубов. Этот материал слишком увесистый, требующий от плотника высокого профессионализма и способности выполнять сложные врубки в местах креплений.

Брус – самый лучший вариант, из которого можно смонтировать прочные и долговечные стропила. Единственный недостаток бруса – высокая цена.

В качестве замены брусу часто используют более дешевые доски, толщиной минимум 40-60 мм. В список их преимуществ также можно включить небольшой вес, удобство в монтаже и высокий запас прочности.

К выбранному пиломатериалу предъявляют следующие требования:

• Минимально допустимые сорта древесины – 1-3. Наличие сучков допускается в небольшом количестве (лучше обойтись вообще без них!), не более трех сучков, высотой до 3 см, на 3 м.п. Трещины также допустимы, но они не должны пронизывать древесину насквозь, их длина не может превышать половину длины материала.
• Допускается использовать высушенную древесину с влажностью до 18-22%. Если эти показатели будут выше, стропила, по мере высыхания, могут потрескаться или выгнуться и потерять свою форму.
• Несущие части стропильной системы выполняют из материала, толщиной от 5 см, шириной от 10-15 см.
• Длина элементов из хвойных пород – до 6,5 м, а из твердых лиственных – до 4,5 м.
• Все деревянные части стропил, до начала эксплуатации, должны быть обработаны защитными составами, предотвращающими их гниение, возгорание и повреждение насекомыми-древоточцами.

Мауэрлат и способы его монтажа

Инструменты и материалы:

рулетка;брус 100*100;перфоратор;гидроизоляция;шпильки, стальные пруты либо деревянные клинья.

Всю схему крепления конструкции можно увидеть на рис. 1:

Рисунок крепления стропил к кирпичной стене: 1 — Обвязка; 2 — Мауэрлат; 3 — Гидроизоляция; 4 — Стропила; 5 — Проволока; 6 — Фиксирующий Данный способ крепления осуществляется чаще всего, но бывают исключения для анкер.В самом начале нужно установить мауэрлат, т. к.

конструкция начинается именно с него. Перед его установкой прокладывается срезанный кирпич с лицевой стороны, чтобы потом закрывать мастера ставят кирпич после окончания работы, что тоже эффективно, но отнимет немного больше времени. В качестве гидроизоляции лучше использовать проникающие варианты, но если их достать нет возможности либо цена оказывается неподъемной, вполне возможно обойтись рубероидом.

После того как рубероид раскатывается на месте своей дислокации, нужно его прижечь газовой 3 способа крепления мауэрлата: способ самый простой, т. к. нужно сделать вертикальное отверстие в стене на глубину 1/2 шпильки, на дно залить немного незатвердевающей мастики и погрузить туда металлический устанавливается брус с проделанными в нужных местах отверстиями.

Шаг крепления обычно составляет 30-40 см, т. к. увеличение повлияет на прочностные клинья.

Тут все значительно проще, т. к. при кладке кирпича оставляются специальные зазоры, куда будут устанавливаться клинья нужной длины.

Останется просто в выбранных местах дрелью сделать отверстия в брусе и скрепить их между собой. Клинья должны быть из хвойных пород дерева или более дорогих сортов, дабы продержались максимально их монтажа — 30-40 см, а способ идентичен деревянным аналогам. Такие стержни гораздо дешевле дерева, а монтаж их проще.

Единственный минус — это необходимость делать заглубление на 3 ряда кладки, чтобы от бокового давления по дому не пошли трещины от крыши (работа с легкими материалами таких предосторожностей не требует, но лучше подстраховаться).Некоторые мастера разогревают до вязкого состояния гидроизоляцию перед тем, как проложить мауэрлат, благодаря чему улучшается ход невозможен при использовании мастик, т. к. для них он предельно разрушителен.

Что может понадобиться

Установка стропил на балки перекрытия – это, чаще всего, вынужденная мера. Как уже было указано выше, лучше всего крепить стропила к мауэрлату. В этом случае вся нагрузка будет равномерно распределяться по периметру стены, что прибавит ей срок службы. Но если крепление стропил крыши будет все-таки проводится к балкам перекрытия, то следует к этому подготовиться.

В первую очередь вам следует запастись крепежными приспособлениями. Для такой работы чаще всего используются следующие материалы и элементы:

• стальные уголки;
• саморезы;
• стяжки из толстой проволоки;
• пластины;
• болты с гайками;
• кронштейны WB;
• крепежные элементы LK.
• разновидности усиленного уголка КР;
• монтажная лента перфорированная ТМ.

При покупке стоит очень внимательно отнестись к выбору. Стропила – эта важный элемент крыши. Поэтому их крепление должно быть надежным. В связи с этим при выборе приспособления и материалов нужно обращать внимание на их качество. Металлические элементы должны быть без следов ржавчины. Также крепежные элементы должны быть качественными. Лучше заплатить чуть больше, но зато получить надежное и долговечное крепление.

Конечно, не стоит забывать и про сами стропила. Тут к подбору материала нужно подойти ответственно. В первую очередь нужно провести расчет стропильной системы, чтобы узнать какое сечение вам понадобится. Для этого можно использовать специальные программы. В них вводятся данные о площади крыши, используемых материалах, о нагрузках и так далее. Результатом вычисления программ становятся сечение материалов и примерный чертеж мест крепления стропил.

После этого подбирается материал – это может быть как деревянный брус, так и доски. Тут нужно внимательно «изучить» материал. Доски или брус не должен иметь следов гниения, крупных сучков и трещин. Кроме того, древесина должна вылежаться. В этом случае в ней будет мало влаги, а значит, стропила не начнут коробиться со временем.

Как крепить стропила односкатной крыши к стене дома

Крепление стропил односкатной крыши: пошаговые инструкции от мастеров

Заманчивая простота крыши с единственным скатом вселяет мысли о возможности проявить себя на поприще успешного строителя. Сооружение незатейливой конструкции заключается в банальной укладке стропильных ног на опорные стенки. Никаких сложных узлов, мудреных и многочисленных состыковок.

Однако даже в простейшем плотницком деле есть хитрости, требующие досконального изучения. Будущему исполнителю надо твердо знать, как производится крепление стопил односкатной крыши, чтобы исключить деформацию и повреждение элементов каркасной системы.

Схема стропильного каркаса односкатной крыши до предела проста. Представляет собой ряд параллельно уложенных досок или брусьев, опирающихся краями на две различающиеся по высоте стены. Для установки и крепления стропильных ног к строительной конструкции используется переходный элемент, выполненный из древесины.

В зависимости от типа обустраиваемой коробки и материала стен функцию переходного элемента выполняет:

• Мауэрлат. В схеме односкатной крыши это две отдельно уложенные деревянные балки, завершающие бетонные или кирпичные стены.
• Верхняя обвязка каркасного сооружения. Установленный поверх стоек каркаса пояс из двойной сшитой доски или бруса.
• Верхний венец стопы, сложенной из бруса или бревна.

Стропильные ноги и контактирующие с ними элементы сделаны из древесины, имеющей свойство изменять собственные размеры вслед за колебаниями влажностного фона и перепадами температуры. Весенней и осенней порой, особенно в дождливый период, длина стропильных ног будет несколько больше, чем засушливым летом и морозной зимой.

Представьте, что будет, если жестко закрепленная вверху и внизу стропилина увеличится в размерах. Появятся прорехи в гидроизоляции, разболтается крепеж, сдвинутся листы шифера, сместиться металлочерепица. К тому же прогиб и пучение каркаса крыши непременно отразятся на ее износостойкости.

Однако изменения линейных размеров стропилин – вовсе не главная закавыка деревянных стропильных систем. Неприятным сюрпризом, если его не учесть, станет осадка только что построенной коробки.

Наиболее ярко она проявляется у деревянных стен, но конструкциям из бетона и кирпича тоже весьма характерна. Вспомним, что односкатные крыши опираются на стенки разной высоты.

Несмотря на простоту односкатных крыш и близкое к горизонтали направление укладки стропилин, о перечисленных рисках забывать нельзя. Узлы, применяемые в крепление стропильных ног односкатной крыши, обязаны учитывать «капри

Как установить стропила на стену дома | Home Guides

Общие стропила

В наклонной крыше общие стропила идут от пика крыши до вершины внешних стен здания. На пике стропила прибивают к коньковой доске, а вверху стены к горизонтальной верхней плите каркаса стены крепят стропила. При обычном каркасе коньковая доска не выдерживает весовой нагрузки кровли; вся нагрузка на крышу передается вниз через стропила на верх стены, что делает соединение между стеной и стропилами критической точкой в ​​каркасе здания.

Birdsmouth

Там, где стропила встречается с верхней пластиной, над пластиной проходит выемка, называемая «птичий рот», которая обеспечивает надежную и устойчивую поверхность, на которой стропило может сидеть.Птичий рот состоит из горизонтального разреза, называемого посадочным вырезом, который опирается на верхнюю часть пластины, и вертикального разреза, называемого отвесом, который опирается на внешний край пластины. Часть стропила за пастью птицы нависает над стеной и образует карниз крыши.

Стропила

Вес кровли оказывает давление на нижнюю часть стропил, заставляя их растягиваться по горизонтали и выталкивать наружные стены здания наружу. Чтобы противодействовать этой силе, стропила соединяются со стропильными балками, также называемыми потолочными балками, которые проходят горизонтально между внешними стенами здания в нижней части стропил.Эти стяжки скрепляют стены и не дают стропилам выталкивать их наружу.

Крепежные детали

Требования к креплению стропил и потолочных балок к верхним плитам определяются местными строительными нормами. Балки потолка и стропила прибивают вместе, а стропила и балки прибивают к верхней плите. Типичные требования кодов определяют: от балок с пальцами ног к пластинам с тремя гвоздями 8d, балок с ног на ногах к пластинам с тремя гвоздями 8d и балок с торцевыми гвоздями к стропилам с тремя гвоздями 16d.

Как исправить провисание линии крыши

Теперь воспользуйтесь инструментом для поиска стоек, чтобы найти потолочные балки. Отметьте их и прикрутите 2х4, где прогиб перпендикулярен направлению провисания потолка, а затем еще один поверх него. Для этого может потребоваться несколько разных 2х4, так как может быть несколько участков, где потолок провисает. Поместите опорную стойку или опору для бутылок со стойкой под ней. Используя ваши стропы в качестве ориентира, поднимите потолок на 1 полный оборот (1/4 «). ВЫ МОЖЕТЕ ПОДНИМАТЬСЯ ТОЛЬКО на 1/4» В ДЕНЬ, ИЛИ ТРЕЩИНЫ ИЛИ РАЗРЫВЫ !!! Как только вы достигнете желаемой высоты, пройдите на чердак и добавьте дополнительные балки на все остальные балки потолка.Прибейте или прикрутите балки непосредственно к исходным балкам. Дополнительные балки, или сестринские балки, должны проходить как можно ближе к той же длине, что и исходные балки, и, если возможно, составлять элементы каркаса 2×8 или больше. Если у вас двухэтажный дом, вам придется удалить гипсокартон или штукатурку для этого. Вы будете добавлять сестер на этаж снизу и на каждую балку пола. Сестринские балки должны быть такой же или немного меньшей высоты пола, так как они должны быть отделаны гипсокартоном.Инструкцию о том, как правильно установить и отделать гипсокартон, перейдите по ссылке ниже. http://www.ehow.com/how_5841970_properly-install-drywall-yourself.

НЕ СНИМАЙТЕ ОПОРЫ, ПОКА НЕ ВЫПОЛНИТЕ ШАГ 4

Как исправить гнилую древесину на крыше

Независимо от того, заменяете ли вы всю крышу или ремонтируете небольшую площадь, исправление гнилых участков настила крыши или обшивки жизненно важно для создания прочной и водонепроницаемой конструкции. Кровельный настил, который прибивается к стропилам крыши, удерживает кровельные материалы, в том числе войлочную бумагу и черепицу, а также служит для придания жесткости конструкции вашего дома и защиты от ветра. Замена гнилых досок на крыше помогает защитить целостность вашего дома и предотвращает повреждение от протечек.

Как починить гнилую древесину на крыше

Кредит изображения: damircudic / E + / GettyImages

Найдите повреждение крыши от сухой гнили

Если вы заменяете поврежденную часть крыши только на части, вам необходимо выяснить степень и место повреждения. Осмотрите дом изнутри на предмет утечек. В дождливый день поищите окрашенный гипсокартон или дерево на потолке, на чердаках или в подлостях. При необходимости удалите гипсокартон и изоляцию, чтобы найти пятна от воды на нижней стороне настила крыши.При замене кровли осмотрите настил после удаления черепицы и подстилки. Протрите срезы, окрашенные водой, с помощью молотка, чтобы проверить их устойчивость.

Удалить опоясывающий лишай

Подденьте черепицу вокруг поврежденного участка. Каждая черепица обычно крепится восемью гвоздями: четыре через середину чуть выше выступов и четыре через черепицу над ней. Поднимите войлочную бумагу под черепицей. Поднимаясь на крышу, обнажите всю гнилую древесину.Оставьте следующий ряд черепицы нетронутым, осторожно удалив второй набор из четырех гвоздей. Во время ремонта крыши начните с пика крыши и удалите всю черепицу, приподнимая ее вилами и спускаясь по крыше.

Удалите гнилое дерево

При замене настила крыши в первую очередь необходимо избавиться от старого, гнилого участка. Возможно, вам придется отрезать немного больше, чтобы обнажить достаточное количество ферм и убедиться, что вы избавились от всего гнилого дерева. Установите глубину циркулярной пилы на толщину настила крыши. Срежьте поврежденный участок. Подденьте гвозди с помощью молотка или монтировки и удалите отрезанный кусок. Откройте как минимум две фермы, чтобы можно было прибить к ним заменяющую древесину, чтобы сделать заменяемую секцию устойчивой. Если возможно, сохраните вырезанную часть цельной, чтобы вы могли легко измерить и отрезать запасную часть.

Заменить настил крыши

Выберите фанеру или ориентированно-стружечную плиту той же толщины, что и древесина, которую вы заменяете.Если вам удалось сохранить удаленную секцию в целости, измерьте ее. Если нет, залезьте на крышу и измерьте проем, чтобы отрезать запасную часть, чтобы она идеально подошла. Сориентируйте кусок заменяющего материала так, чтобы его волокна шли перпендикулярно фермам крыши, и обрежьте его по размеру проема. Поместите отрезанный кусок в отверстие и закрепите его на фермах гвоздями через каждые 4-6 дюймов.

Заменить подкладку и черепицу

После того, как вы отремонтируете отверстие в фанере крыши, вам необходимо заделать швы и восстановить крышу. Швы между старым и новым настилом заклейте битумной лентой. Положите фетровую бумагу на крышу внахлест на существующую бумагу, чтобы получить хорошее покрытие. Прикрепите его к настилу крыши или прибейте кровельными гвоздями с пластиковыми насадками.

Теперь вы готовы заменить снятую черепицу. Положите новую черепицу под верхний слой, не трогая его. Поднимите черепицу над ней и прибейте сначала через ее собственный центр, а затем через центр черепицы выше. Продолжайте укладку битумной черепицы по установленной схеме до полного покрытия ремонта.

Укрепляя крышу гнилым деревом, вы помогаете сохранить ее водонепроницаемость, чтобы предотвратить утечки и дополнительные повреждения. Независимо от того, заменяете ли вы крышу целиком или только ее часть, работа, которую вы выполняете, дает вам больше жизни на крыше.

Как отремонтировать сломанные стропила

Наконечник

Для большей прочности установите опоры фермы на стропила с каждой стороны области доски парша, спустив их вниз (или к горизонтальной опоре стропил на полу) перпендикулярно угол к стропилу. Используйте пиломатериалы того же размера, что и доски для стяжки, и установите их гвоздями того же размера. Это поможет перенести часть весовой нагрузки со сломанного стропила на пол / горизонтальное стропило, прикрепленное к полу.

Отремонтируйте повреждение стропила с помощью досок из струпа.

Со временем, когда древесина стареет и высыхает, могут появиться сломанные или потрескавшиеся стропила. Стропила также могут быть повреждены ударом по крыше падающими ветками. Хотя стропило необходимо заменить, если оно полностью сломано, небольшие повреждения можно отремонтировать, применив паршивую доску. Эта доска представляет собой кусок пиломатериала той же толщины, что и стропила, и на 2 фута длиннее с каждой стороны поврежденного участка. Доска стружки, установленная с каждой стороны поврежденного стропила, предпочтительнее, чем доска только с одной стороны.

Крепление стропил к кирпичной стене: виды, проект

Крыша — основной элемент дома. Чтобы сформировать прочную и надежную конструкцию кровли, нужно высчитать расположение каркаса стропил, и правильно смонтировать. Разновидности стропильных систем и способы их монтажа зависят от того, какой тип крыши был выбран. Чтобы не допустить деформацию и сохранить целостность опорных балок крыши, следует учесть все особенности их крепления.

Виды стропил

Стропильная система — это основа кровли, что состоит из деревянных балок, которые удерживают покрытие и кровельную конструкцию, а также создают требуемую конфигурацию крыши. Вверху соединяются под углом, а внизу крепятся к мауэрлатному брусу. С монтажа этого основного несущего элемента и начинают крепление стропил к кирпичной стене. Различают следующие виды крыш с соответствующими стропильными системами:

• односкатные;
• двускатные;
• вальмовые;
• шатровые;
• ломаные.

Каркасные системы состоят из стропильных ног, мауэрлата, конька, обрешетки и подпорных элементов. При этом сами стропила бывают двух видов:

• Наслонные. Имеют две опоры — вверху крепятся к коньковой опоре, внизу к мауэрлатному брусу путем врубки.
• Висячие:
  • с одной нижней опорой — в верхней части под углом упираются друг в друга и соединяются;
  • в нижней — крепятся подвижными креплениями к мауэрлату.

Возможные габариты стропильных ног

Проект крепления стропил к кирпичной стене

Важным этапом перед началом строительных работ считается проектирование объекта. При составлении проекта каркасной системы в расчет берут вес всей кровли, а также нагрузки на нее, которые могут возникнуть при воздействии ветра и атмосферных осадков. Исходя из этих показателей планируют толщину несущих стен здания и выбирают строительные материалы. Проектирование включает:

• определение формы кровли и ее тип;
• расчет веса кровельного материала с учетом его типа;
• определение угла наклона крыши;
• выбор конструкции и вида стропильной системы;
• расчет размеров пространства для перекрытия;
• выбор сечения бруса.

На этапе проектирования нужно определится с завершением кладки из кирпича: ровно или с уступом. От этого зависит способ закрепления мауэрлата.

Как крепить каркасные системы?

Крепление стропильных систем начинают с монтажа мауэрлатного бруса. Его устанавливают на наружные стены дома, предварительно покрыв поверхность для крепления материалом с гидроизоляционными свойствами. Способов крепления три:

• Шпильками. В стене делают отверстия глубиной в половину шпильки и с шагом 30—40 см. Их заливают мастикой и вставляют в них стержни из металла. Брус устанавливают на эти стержни заранее просверленными отверстиями соответствующего размера.
• Клиньями из дерева. Во время кладки кирпича оставляют специальные пустоты, в которые затем устанавливают деревянные клинья нужного размера. Мауэрлат устанавливают на эти клинья попадая в подготовленные в нем отверстия.
• Стальными стержнями. Заменой деревянных клиньев могут стать стержни из металла.

После монтажа мауэрлатного бруса на него крепят стропила. Для этого используют жесткие или скользящие крепления. В дополнение стропильные ноги прикручивают проволокой к внутренней стороне стены. Проволочную скрутку монтируют на вбитый в стену костыль. Расстояние между ним и мауэрлатом должно быть 250—300 мм.

Крепление стропил на стены дома из газобетона

способы крепежа, крепление мауэрлата к стене

Главная функция мауэрлата — равномерное перераспределение веса кровли, передаваемого через стропила на капитальные стены. Поэтому очень важно знать, как осуществить крепление мауэрлата к капитальным стенам правильно.

Основной стройматериал для изготовления мауэрлата — брусья сосновых или хвойных пород деревьев: 15х15, 15х10 или 8х18 см. Редко для укладки мауэрлата используют бревна, которые очищают от коры и обрезают с одной стороны — для максимально плотного контакта с поверхностью стены. Также для создания мауэрлата иногда используют стальные балки — двутавр или швеллер.

Зачем нужен мауэрлат?

Мауэрлат является фундаментом строящейся крыши, через который переносится вес кровли на стены домостроения. Еще одно предназначение этого кровельного элемента — прикрепление конструкции кровли к стенам дома.

Нижняя часть мауэрлатных брусьев гидроизолируется с помощью рубероида или любого гибкого стройматериала, непроницаемого для влаги. Это делается, чтобы предотвратить гниение и разрушение деревянных деталей. Мауэрлат в строительстве применяется не всегда. Например, без мауэрлата возможно строительство каркасных, бревенчатых брусовых домов из дерева. У таких деревянных домостроений функции мауэрлата выполняет брус на самом верху или верхние бревна. Рекомендуемые размеры брусьев мауэрлата — не менее 10х10 см. Оптимальным является сечение 15х15, 10х15 см.

Предварительно дерево обрабатывается спецантисептиком, защищающим от гнили и насекомых. Лучшим из вариантов монтажа мауэрлата на стенки считается размещение сплошных брусьев на весь периметр крыши. В одно целое брусья соединяются с помощью соединения «прямой замок». Размеры этого соединения устанавливаются размерами брусьев.

Замок обязательно скрепляется гвоздями, что позволяет получить элементы, соединенные в жесткую единую систему. Бруски располагаются максимально близко к внутренней стороне кладки так, чтобы до наружной стороны стены было, на всем ее протяжении, одинаковое расстояние — не меньше 5 сантиметров. Часто у наружного края стены делается спецвыступ – кирпичный надстроенный парапет, в него затем будет упираться брус мауэрлата.

Важно: можно осуществлять крепление мауэрлата сегментировано – только, непосредственно, под ноги стропил.

Как крепить мауэрлат к стене: проверенные способы

Крепление к верхним частям стен мауэрлатных брусьев должно отвечать двум основным требованиям – оно должно быть прочным и полностью неподвижным. Чаще всего для его крепления используются два способа монтажа:

• закрепление при помощи металлической проволоки;
• закрепление анкерами или стальных шпилек, которые вмурованы, предварительно, в армпояс, возведенный под мауэрлатом.

Крепление мауэрлата проволочный способом

Этот способ крепления мауэрлата является самым простым. Фиксация выполняется стальной толстой проволокой. Иногда для такого крепления используют стропилины: их соединяют с вмурованной в кладку стальной арматурой с помощью скрутки из проволоки. Таким образом достигается плотное прилегание кровельной основы к стенкам. Крепление мауэрлата таким способом целесообразно только когда другие варианты крепления невозможны по определенным причинам.

Классический вариант крепления проволокой выполняется следующим образом:

1. Отрезки проволоки располагают за 4 или 5 рядов до завершения стеновой кладки. Они размещаются шагом, 60-70 см друг от друга. Отрезки делают такой длины, чтобы более длинные части отрезков до 30 см выступали выше верхней границы стены.
2. Если у здания стены оштукатуривают наружные части отрезков — проволоки заделывают в раствор.
3. Когда раствор застывает и становится достаточно прочным – концы проволоки поверх мауэрлатного бруска скручиваются и прижимают деревянные элементы к стенке.

Крепление мауэрлата с помощью анкеров и армпояса

Если на стенках дома обустраивается армированный пояс, предварительно в него производится укладка элементов крепежа мауэрлата. Возведение армпояса не только способствует укреплению всех стен здания, но и дополнительно позволяет выровнять верхний часть стен по горизонтали, являясь, одновременно, одним из важнейших элементов, обеспечивающих жесткость всей конструкции домостроения. При возведении дома из вспененных стройматериалов (например, из блоков газбетона) возведение армпояса становится обязательным, так как такие блоки чрезмерно мягкие, и не рассчитаны на установку в них каких-либо креплений, например, анкерных. Самым приемлемым вариантом обустройства армпояса на стене из газобетона считается использование блоков в форме английской буквы U. Монтаж таких элементов производится так, чтобы на всем протяжении наружных стенок дома образовался сплошной желоб. В блоках по углам здания выполняется пропил так, чтобы в U-образных стенках не было промежутков. Далее производится армирование каркаса. Чаще всего используется 1,2 см арматура, перевязываемая поперек 0,6 сантиметровыми перемычками. Она укладывается в U-образный желоб, который затем бетонируется. Заливку осуществляют вкруговую — в один заход, чтоб иметь цельную монолитную конструкцию. Перед заливкой бетоном и после установки армпояса в желоб, с помощью металлической проволоки к арматуре привязываются резьбовые анкера. Нужно проследить, чтобы анкера были закреплены строго в вертикальном положении, предельно ровно, и располагались на одной линии. Количество анкеров должно быть равным или превышать количество стропил. Обязательно нужно предварительно рассчитать места размещения анкеров и места соединения стропил, чтобы они не совпадали на мауэрлате.

После застывания бетона анкера очень прочно закрепляются в армпоясе и привязываются к арматурному каркасу железобетонной конструкции. Такое крепление — одно из самых крепких и жестких из всех существующих. После застывания получившейся конструкции армпояса на стенки укладываются брусья мауэрлата с отверстиями, просверленными в местах, где будут продеты анкера, одевают на анкер брусок и прикрепляют его к стенке двумя гайками с шайбой, закручиваемыми на анкер.

Важно: иногда на кирпичных стенах армопояс заменяется установкой 40 сантиметровых монолитных подушек из бетона.

Крепление стропил к мауэрлату

После завершения всех работ, связанных с монтажом мауэрлата к стенкам домостроения, возможно перейти к креплению стропилин. Исходя из типа стропильной системы и типа самих стропилин, а также от задач, которые должен решать соединительный узел, крепление бывает 2 типов:

• жесткое;
• шарнирное.

Последнее крепление предоставляет определенную степень движения деталей кровельной конструкции. Жесткое прикрепление стропилин к мауэрлату исключает возможность смещения или поворот деталей. Скользящее соединение допускает смещение или поворот стропильных ног относительно брусьев мауэрлата. Такой тип сопряжения позволяет нивелировать последствия возможной усадки дома и теплового расширения древесины, тем самым упреждая повреждение и возможное разрушение конструкции в результате действия сильных нагрузок на капитальные стенки. При монтаже жесткого сопряжения используют:

1. Уголки из металла.
2. Гвозди.
3. Прибиваемые к стропилинам опорные бруски.

Опорный брусья под стропилину подбивают так, чтобы получить жесткую опору ноги стропила на мауэрлат. Длина опорного бруска может быть до 1 метра.

Соблюдение вышеуказанных рекомендаций позволит предотвратить перпендикулярные движения относительно центральной оси мауэрлатных брусьев. Для предотвращения смещения стропилин вдоль оси брусьев мауэрлата в параллельном направлении используются уголки из стали и гвозди. Последние вбиваются под углом с противоположных сторон, чтобы гвозди вошли внутрь бруса скрещенными. Еще один, 3 гвоздь, вбивается сверху через стропило в мауэрлат вертикально.

Важно: правильно выбрать требующееся именно для вашего проекта дома подходящее крепление стропил к мауэрлату.

Крепление стропил к стене, балкам, мауэрлату

Стропильные конструкции используются для реализации крыш любой сложности. Прежде чем приступать к возведению крыши на основании стропильной конструкции, учитывается материал, из которого построен дом, тип кровельного покрытия, его вес и площадь. О том, как выполняется крепление стропил, поговорим далее.
В строительной практике применяются многие способы возведения стропильных конструкций, с большим разнообразием крепежных материалов и монтажных технологий. Для конкретного типа здания выбирается определенный способ крепления стропил, а также подбираются соответствующие крепежные элементы.

Все работы по строительству каркаса перекрытия требуют тщательных предварительных расчетов, подбора качественных и надежных материалов, которые смогут удерживать крышу продолжительное время, защищая дом от воздействия атмосферных явлений.

Способы крепления стропил

При сборке каркаса для крыши используются следующие способы монтажа стропильных конструкций к дому:

• Крепление к мауэрлату. Мауэрлат представляет собой деревянный брус соответствующего размера, который предварительно закрепляется вдоль оси стены параллельно коньку будущей крыши.
• Крепление к стене. Этот способ применяется для устройства крыш на домах, построенных из деревянного материала.
• Крепление к балкам. Для этого способа несущие балки укладываются перпендикулярно оси конька в одной плоскости со стропильными конструкциями.
• Крепление скользящим способом. Этот метод реализуется с помощью специальных крепежных элементов, и используется в основном для постройки крыш деревянных домов, чтобы компенсировать их усадку.

Для крепления стропил между собой и к несущим элементам применяются самые различные виды крепежных приспособлений. Это могут быть гвозди, саморезы, болты, металлические пластины и уголки, скобы, шпильки и прочее. Крепежи подбираются в зависимости от способа крепления стропил, и типа конструкции каркаса. При монтаже стропил к клеенному брусу необходимо учитывать его преимущества и недостатки.

Крепление стропил к мауэрлату

Для крепления стропильных конструкций к мауэрлату используется метод пропиливания специального паза в стропиле, который служит для него опорой. При этом следует учитывать, что запил можно делать только в стропиле. Ни в коем случае нельзя делать упорные запилы в самом мауэрлате, так как это значительно ослабит его несущую способность.
Иным способом крепления стропил к мауэрлату является метод с набиванием упорного бруса, который служит упором для конструкции. В обоих случаях также применяется дополнительное крепление стропил при помощи гвоздей или специальных пластин.

Крепление стропил к стене

Этот метод применяется для строительства крыши на деревянных домах. В этом случае стропила закрепляются на верхнем брусе стены. Для реализации этого способа в стропиле делается запил, служащий впоследствии упором. Для дополнительного закрепления конструкции применяются специальные пластины, которые монтируются с помощью гвоздей или саморезов.
При строительстве крыш деревянных домов зачастую используются скользящие типы крепежных элементов, которые позволяют стропильной конструкции сдвигаться по мере увеличения просадки дома вследствие естественного высыхания дерева. Это предотвращает деформацию, и даже разрушение несущих стен при усадке.

Крепление стропил к балкам

Для закрепления стропильной конструкции к балкам их укладывают перпендикулярно оси крыши. При этом делается выпуск балок за пределы несущей стены на расстояние не менее 55 см. Для закрепления стропила в балке делается гнездо, которое служит упором для него. Гнездо следует делать с отступом от края балки не менее 25 см. В противном случае несущая балка может пострадать из-за давления, осуществляемого на нее стропильной конструкцией.
Как и в предыдущих вариантах, узел сборки стропил дополнительно закрепляется либо болтовыми соединениями, либо специальными зубчатыми пластинами. При монтаже стропил к несущим балкам на небольших домах можно не применять дополнительные распорки, так как балка надежно выполняет их функцию.

Скользящее крепление стропил

Этот тип крепления используется в основном при устройстве крыши на деревянных домах. Специальные металлические крепления, которые обеспечивают постепенное скольжение по мере усадки дома, компенсируют изменение геометрии, чем предотвращают деформацию стропильных конструкций и несущих стен.
Скользящие крепления жестко монтируются к стропилам гвоздями или саморезами, а также закрепляются к стене дома. Скольжение в этом случае осуществляется благодаря подвижности между собой деталей крепежного элемента.
Менее распространенным способом организации скользящего крепления является применение специальных металлических уголков с продольными крепежными отверстиями. Эти отверстия позволяют по мере изменения геометрии дома частично смещаться стропильной конструкции за счет нежесткого закрепления уголка на несущем элементе.

Видео о креплении мауэрлата и балок

Установка стропил на крыше патио — Советы по дому

Эта статья является продолжением статьи «Строительство крыши над настилом или патио».

Стропила распределяют нагрузку на крышу террасы по балкам, что позволяет использовать кровельные материалы, слишком непрочные для перекрытия расстояний между балками.

Стропила должны выдерживать собственный вес на открытом пространстве без провисания и перекручивания, а также выдерживать вес кровельного покрытия.

Для крыши, которая должна отводить воду, стропила имеют наклон.

Стропила могут соединяться с ригелями и балками любым из нескольких способов. Правильный метод зависит от конструкции крыши. Правильные пролеты и расстояние между балками и стропилами крыши патио см. в разделе Максимальные пролеты балок и стропил крыши патио.

Декоративная обрезка концов стропил может придать террасной крыше или беседке особый стиль. Если вы хотите добавить декоративные детали к стропилам, сделайте это до того, как поднимете и закрепите их на месте. Используйте сабельную пилу для выполнения криволинейных надрезов.

Крепление стропил к ригелю

При накладном перекрытии стропила крепятся к дому одним концом. Соединители с металлическим каркасом обеспечивают наилучшее соединение.

Подвески для балок могут подвешивать стропила к ригелю, но для наклонных стропил сделайте надрезы или используйте специальные подвески для стропил.

Если стропила будут располагаться поверх ригеля, прикрепите их сейсмическими анкерами так же, как стропила крепятся к балке.

Сращивание стропил

Там, где соединения стропил не будут видны, стропила можно соединить встык с помощью деревянных «косынок».“

Для этого соедините концы стропил вместе на опорной балке. Затем прибейте два куска бруса размером 1 или 2 сантиметра той же ширины, что и стропила (как показано слева), и длиной около 18 дюймов по центру обеих сторон стыка. Или соедините элементы, используя изготовленные металлические пластины для сращивания.

Убедитесь, что каждый конец стропила опирается на опорную балку на целый дюйм. Если вам необходимо соединить несколько стропил, расположите их в шахматном порядке на разных балках, чтобы предотвратить ослабление основания.

Другой метод сращивания, хотя и не использует равномерное расстояние, заключается в перекрытии концов стропил, поддерживаемых балками. Если на всю длину стропила требуется более одного стыка, чередуйте стороны внахлест.

Для стандартных 2-дюймовых пиломатериалов прибейте обе стороны каждого соединения шестью обычными оцинкованными гвоздями 8d или 10d. Этот тип соединения, как показано вверху справа, добавляет поперечную устойчивость стропилам и может устранить необходимость в раскосах.

Наклонные стропила

Установка наклонных стропил на место может оказаться сложной задачей для новичка.Обычно проще всего вырезать одно стропило, а затем использовать его в качестве шаблона для остальных, но это работает только в том случае, если опорная балка и ригель (или вторая балка) идеально параллельны.

Чтобы обрезать наклонные стропила для пристроенной к дому крыши патио, положите стропильную доску так, чтобы ее край опирался на ригель и балку параллельно ригелю. Затем плотно прижмите кончик стропила к стене дома. Используя деревянный брусок в качестве линейки, отметьте концы для обрезки.

Отрежьте треугольную деталь от конца стропила, который опирается на ригель, и от конца, который опирается на балку, как показано ниже.Вырежьте пазы «птичьим ртом» в тех местах, где стропила опираются на ригель и на балку.

Разместите стропила в нескольких местах вдоль ригеля и балки, чтобы проверить их посадку. Затем разметьте и обрежьте оставшиеся стропила, используя это стропило в качестве шаблона. Прежде чем крепить стропила на место, обработайте их отделкой по дереву. Если крепление террасной крыши к ригелю под карнизом не дает достаточно места для высоты, вы можете установить новые стропила патио на верхнюю пластину стены. © HomeTips.com

Крепление стропил и балок

При строительстве крыши внутреннего дворика может быть сложно построить конструкции из стоек и балок, которые поддерживают стропила.Вот несколько советов, как это сделать:

Существуют различные способы крепления стропил к балке. Самый распространенный способ их крепления к верхней части балки — вкручивание шурупов под углом.

При этом может потребоваться сначала просверлить направляющие отверстия, чтобы древесина не раскололась. Если стропила будут наклонными, используйте сейсмические анкеры (также известные как связи для стропил), как показано выше.

Хотя в большинстве случаев достаточно одного стандартного анкера, второй может потребоваться по диагонали от первого в районах с сильным ветром или сейсмической активностью; проконсультируйтесь с вашим строительным отделом о местных стандартах.С обычными анкерами вы должны сделать надрезы на стропилах, чтобы они подходили, или использовать двухсторонний анкер, чтобы избежать надрезов.

Если стропила протянуты на большие расстояния или расположены на большом расстоянии друг от друга, они склонны к искривлению или короблению, если не закреплены блокировкой. Ширина стропил также имеет значение; те, которые сделаны из пиломатериалов размером 2 на 8 или больше, требуют большей блокировки, чем те, которые сделаны из 2 на 6.

Интервал между блокировками обычно определяется местными нормами. Если пролеты стропил менее 8 футов, перемычки (перпендикулярные стропила), прибитые поперек концов стропил, подходят для стропил, которые сидят поверх балок.

Проведите мелом линию на стропилах, где будет проходить блокировка, а затем проложите путь через балки, отмерив и отметив длину необходимых блоков.

Самый простой способ разместить блоки — расположить их в шахматном порядке от одной стороны меловой линии к другой, как показано слева. Используя эту технику, вы сможете прибивать блоки лицом к лицу, а не прибивать их пальцами ног. Используйте 16d гвозди.

Для декоративного акцента и для того, чтобы скрыть заглушки металлических стоек, вы можете обрезать и обрезать их под углом, чтобы они подходили к верхушкам стоек.

СЛЕДУЮЩАЯ СМ.:

Как прикрепить стропила к стене?

Как прикрепить стропила

1. Прикрепите стропила в двух основных точках, козырьке и стене .
2. Установите стропила с коньковой доской, подняв первую концевую пару и прибив гвоздями к заглушкам стены так, чтобы отвесные срезы упирались друг в друга.
3. Гвоздь Вершины стропила вместе с отвесными врезами заподлицо друг с другом.
4. Форма стропила в ферму.

Нажмите, чтобы увидеть полный ответ

Имея это в виду, как прикрепить стропила к обрешетке?

Прикрепите стропила 2×6 к дому с помощью подвесных балок и/или опираясь на ригельную доску . При необходимости используйте скользящую фаску, чтобы определить необходимые углы, где стропила соприкасаются с доской . Стропила размещаются на 24-дюймовых центрах и прикрепляются к балкам, а осадочные балки прикрепляются по мере необходимости (Изображение 1).

Аналогично, как прикрепить стропила к существующей крыше? Отрежьте одну сторону горизонтальной кровельной балки под углом так, чтобы стропила располагались на ней заподлицо. С помощью пистолета для гвоздей прикрепите горизонтальную балку и обрежьте две внешние стропила , чтобы они располагались заподлицо с существующей крышей дома . Установите два внешних стропила и , прикрепите простую стропильную балку к самому краю существующей крыши .

Люди также спрашивают, нужна ли вам птичья пасть на стропиле?

Без птичьего рта сила, направленная вниз, будет передаваться через точку контакта. Птичья пасть также упрощает установку стропила , удержание его на месте и прибивание верхнего конца к коньковой доске, особенно при работе в одиночку. Да блокирующий материал устанавливается у стены, между стропилами .

Что лучше фермы или стропила?

Безусловно, фермы используются чаще, чем стропила .Они более экономичны в строительстве и предлагают такую ​​же или большую прочность крыши. Есть многое, что может понравиться. Однако фермы не дают вам возможности для творчества в дизайне дома, которую позволяют стропила .

Усиление соединения крыши со стеной | JLC Онлайн

С тех пор как ураган Эндрю обрушился на Южную Флориду в 1992 году, штат ужесточает строительные нормы и правила. Эти усилия в целом увенчались успехом: дома, построенные в соответствии с новыми нормами, намного лучше перенесли последующие ураганы, чем постройки до Эндрю.

Большинство требований нового кодекса применялись только к новому строительству, но ситуация начала меняться в 2006 году, когда законодательный орган штата Флорида обратил внимание на существующие дома. Законы теперь требуют различных модернизаций домов, построенных до того, как вступили в силу более жесткие нормы — меры, которые должны быть приняты при реконструкции определенных частей дома. Я уже описал одно из этих требований, крепление и усиление фронтона, в предыдущей статье («Модернизация фронтона», май 2008 г.).В этой статье я рассмотрю еще одно новое требование: необходимость усиления соединений между крышей и каркасом стен.

Это новое требование вступает в силу всякий раз, когда в соответствующем доме заменяют кровельное покрытие. Я говорю «квалификация», потому что апгрейд распространяется не на все дома. Это требуется только для отдельных односемейных построек стоимостью 300 000 долларов и более, которые находятся в «зоне переносимого ветром мусора», где расчетная скорость ветра превышает 120 миль в час, зона, которая простирается примерно на 5 миль вглубь суши на большей части северной Флориды. но включает почти половину южной оконечности штата ( Рисунок 1 ).

РИСУНОК 1. Работники компании Legacy Contracting Solutions в Лейк-Парке, штат Флорида, модернизируют оборудование для защиты от ураганов на фермах крыши жилого дома в Норт-Палм-Бич. Новые правила Флориды требуют, чтобы в домах стоимостью более 300 000 долларов в районе переносимого ветром мусора, как показано на этой карте, были модернизированы соединения крыши со стеной при замене кровельного покрытия.

Если дом соответствует требованиям, соединения, которые связывают стропила или фермы с верхней частью стеновой плиты, должны быть проверены лицензированным инженером и, при необходимости, усилены путем установки нового оборудования или добавления гвоздей к существующему оборудованию.Затем усиленные крепления должны быть проверены местным строительным служащим.

Признавая финансовое бремя, которое это требование может ложиться на домовладельцев, законодательный орган установил для него предельную стоимость. Домовладельцам не нужно тратить более 15% от общей стоимости работ по перекрытию на модернизацию соединений крыши со стеной. Поскольку внешние углы крыши подвергаются наибольшей нагрузке во время сильного ветра, правила требуют, чтобы эти места были рассмотрены в первую очередь.

Например, при перекрытии стоимостью 10 000 долларов, если вы не можете связать все фермы за 1500 долларов или меньше, вы должны сначала связать угловые фермы, а затем продолжать связывать дополнительные фермы, пока не израсходуете все 1500 долларов.

ЗАЧЕМ МОДЕРНИЗИРОВАТЬ?

Есть веские причины для улучшения соединения крыши со стеной. В прошлом стропила и фермы обычно крепились на месте тремя гвоздями на пальцах ног 10 или 16 d, соединение, которое легко разрывалось при сильном ветре. Даже после того, как ураганные зажимы стали популярными, некоторые производители рам устанавливали зажимы только на каждую вторую ферму или стропило, а не на каждый элемент по мере необходимости, в то время как другие использовали слишком мало гвоздей ( Рисунок 2 ).

РИСУНОК 2.В этом старом доме несколько ферм прикреплены к стене с помощью металлических хомутов, но большинство — нет. Там, где есть ремни, на них может не быть необходимых четырех гвоздей. Добавление гвоздей к существующим ремням может привести соединение к норме, но это должен определить инженер-строитель.

Как и любая конструкция, дом прочнее, если он может действовать как единое целое, а не как набор изолированных компонентов, которые ветер может отрывать один за другим. Усиление критических угловых секций крыши является важным шагом в «объединении» дома и может стать существенным улучшением конструкции ( Рисунок 3 ).

РИСУНОК 3. Здесь стальные соединители были добавлены в местах соединения стойки с плитой, а также в местах соединения фермы с плитой, что значительно увеличило сопротивление подъему в этих точках. Однако правила Флориды требуют только модернизации соединения крыши, а не усиления стены. Здесь используются зажимы Simpson h2, которые могут выдержать подъем более 1000 фунтов.

Конечно, хотя усиление соединения крыши и стены является шагом в правильном направлении, оно не затрагивает соединения между стеновой плитой и стойками или между стеной и фундаментом.К сожалению, в большинстве случаев эти дополнительные шаги были бы непомерно дорогими. Хорошей новостью является то, что простое привязывание каркаса крыши к стеновой пластине устранит слабое место и сделает дом более способным пережить ураган.

Обратной стороной этого нового требования кодекса являются расходы, которые оно создает для кровельного подрядчика и домовладельца. Во Флориде кровельщики не имеют лицензии на строительные работы, поэтому им приходится отдавать ремонт конструкций подрядчику, у которого есть лицензия на общестроительные работы.И поскольку нет никакого способа узнать, потребует ли крыша этих структурных модернизаций до ее осмотра, подрядчик может не иметь возможности назвать клиенту твердую цену, пока работа не будет завершена.

Как председатель Комитета по кодексам и стандартам Ассоциации домостроителей Флориды, я много лет слежу за структурными проблемами, связанными с ураганами, и помог разработать некоторые формулировки нового кодекса. Понимая проблемы, с которыми сталкиваются кровельщики и их клиенты, я также разработал некоторые приемы и приемы, которые могут уменьшить финансовые и временные затраты для всех участников.

Ниже приведены некоторые идеи, которые помогут определить, нуждается ли крыша в ремонте, оценить работу и выполнить ее.

ПРОВЕРКА КОНСТРУКЦИИ

Первая задача — выяснить, достаточно ли сильны существующие связи. Кодекс предполагает, что если в ферму вбито достаточное количество креплений, то достаточное их количество также вбито в пластину, даже если вы их не видите. Ремень или зажим с четырьмя гвоздями в ферме или стропиле будет соответствовать минимальным требованиям, и вам не придется открывать стеновую пластину.Если, с другой стороны, недостаточно гвоздей, крепящих зажим к ферме, инженер должен решить, должна ли стеновая пластина быть открытой.

Иногда эти соединения легко проверить, например, когда они выставлены в недостроенном гараже или на чердаке. Если это не так, то вам придется пройти через крышу или софит.

Возможность осмотра соединений через софит зависит от конструкции софита. Даже при закрытом софите иногда можно увидеть через вентиляционные отверстия софита с помощью хорошего фонарика.И если вы сможете снять вентиляционные отверстия софита, не повредив их, вы сможете получить отличный вид.

Если вы не можете видеть через вентиляционные отверстия софита, и они не будут легко отрываться, вы можете заглянуть в конструкцию с помощью камеры-зонда, такой как Ridgid SeeSnake Micro или цифровая инспекционная камера Milwaukee M-Spector. Эти зонды стоят около 250 долларов и могут быть продеты через отверстия, просверленные в потолке или крыше (, рис. 4, ).

РИСУНОК 4. Подрядчики могут осматривать соединения крыши через небольшое отверстие в потолке, используя недорогую камеру-зонд. Отверстия диаметром 1,5 или 2 дюйма (вверху) достаточно для введения зонда, изображение которого отображается на маленьком экране (в центре). Алюминиевые жалюзи или пластиковые заглушки могут незаметно закрыть отверстие. Если соединения достаточно, модернизация не потребуется. Показанный здесь зонд — это Ridgid SeeSnake Micro.

В зависимости от материала софита вы можете просверлить отверстия 1.5-2 дюйма в диаметре между концами стропил, вставьте датчик камеры и получите представление о том, где стропила или ферма опираются на стену. Поскольку кончики гвоздей обычно проходят через заднюю сторону фермы или стропила, вы можете подсчитать количество гвоздей с любой стороны. Если вы можете попасть прямо под одну ферму, длина шланга будет достаточной, чтобы увидеть фермы слева и справа, что означает, что вы можете осмотреть до трех ферм на одно отверстие. Если вы просверлите эти отверстия на постоянном расстоянии от стены, они не будут бросаться в глаза при заполнении пластиковыми заглушками или металлическими жалюзи.

ДОБАВЛЕНИЕ ОБОРУДОВАНИЯ

Если соединение крыши со стеной недоступно изнутри чердака, а проверка показывает, что вам необходимо добавить оборудование, вам понадобится нечто большее, чем просто глазок. Один из способов получить доступ — поднять настил крыши у карниза, как показано на рис. 2. Но это оставляет дом незащищенным от любого дождя, который идет, пока вы работаете или ждете инспектора. И, согласно кодексу, вы не можете повторно использовать настил, который вы сняли; вам нужен свежий настил.

Если вы не хотите заменять обшивку, альтернативным методом является использование циркулярной пилы для вырезания прямоугольных отверстий чуть выше точки, которую необходимо усилить. Сделайте отверстия достаточно большими, чтобы можно было дотянуться рукой с помощью инструмента для установки разъемов. (В этом случае может пригодиться гвоздезабивной молоток.) ​​Этот метод трудоемок, но вы можете повторно использовать вырезанные детали в качестве заплат, поддерживая их на ригелях, прибитых к сторонам ферм ( Рисунок 5 ). Вырезание отверстия между каждой второй парой стропил или ферм даст вам доступ ко всем необходимым соединениям.

РИСУНОК 5. Для установки соединителей с минимальным сносом автор предлагает прорезать прямоугольное отверстие между парой ферм. Соединитель можно прикрепить к ферме с каждой стороны отверстия, что позволяет соединить четыре фермы всего с двумя отверстиями. Дыры заделывают, кладя заплату на струпья, прибитые к бокам ферм. Вы также можете снять софиты и работать снизу. Чтобы удалить виниловые или алюминиевые перфорированные софиты, вам обычно нужно начинать с угла и выдвигать части вдоль канавки J-образного профиля.Выдергивание гвоздей и скоб, а также раскачивание или скольжение частей лицевой панели сложно сделать, не треснув винил или не сморщив алюминий. Но если материал подходит, удаление может быть довольно простым, как только вы начнете.

ИЗГОТОВЛЕНИЕ ПРИСОЕДИНЕНИЙ

Если вы можете получить доступ к настенной пластине и крыше с незавершенного потолка, используйте соединитель, такой как зажим Simpson h2 (см. рис. 3). Было показано, что h2 увеличивает силу этого соединения до более чем 1000 фунтов подъема.

Если вам нужно пройти через крышу или, возможно, через стену, я рекомендую использовать угловой соединитель HGA10 Hurricane Gusset Angle (, рис. 6, ), доступный либо в USP Structural Connectors, либо в Simpson Strong-Tie. Это прямоугольный кронштейн, который крепится с помощью восьми самонарезающих структурных винтов с шестигранной головкой диаметром 1/4 дюйма (предоставляются производителем). В случае каменных стен вы можете использовать HGAM10, который поставляется со специальными креплениями для каменной кладки (которые требуют сверления отверстий).

РИСУНОК 6. Уголки Hurricane Gusset, такие как показанный здесь от USP Structural Connectors, могут быть модифицированы для соединения крыши со стеной без необходимости обнажать стеновую пластину. Они доступны в версиях для деревянных и кирпичных стен.

ЧТО ПОДКЛЮЧАТЬ

Для двускатных крыш правила Флориды требуют, чтобы вы начали с закрепления элементов каркаса крыши в пределах 6 футов от каждого угла.Для 16-дюймового каркаса с центральным расположением это означает соединение четырех ферм на каждом конце дома.

Для вальмовых крыш в правилах указано, что вальмовые и балочные стропила или фермы должны быть соединены с плитами наружных стен. Балка, которая по определению поддерживает внутренний конец других элементов каркаса, может располагаться на расстоянии от 3 до 11 футов от угла. Чтобы определить, какая ферма или стропила является балкой, может потребоваться поездка на чердак. В некоторых ситуациях балка может быть двойной, что позволяет идентифицировать ее с софита или с крыши.

Для домов как с вальмовой, так и с двускатной крышей код дает следующие рекомендации:

• Если ширина дома у бедра менее чем в 1,5 раза больше, чем ширина дома у фронтона, начните с соединения крыши со стеной фронтона.

• Если ширина дома по вальме более чем в 1,5 раза шире ширины дома по фронтону, начните с вальмы.

• Если это сложная крыша с разной шириной и профилями, работайте в порядке убывания приоритета, начиная с широких вальм, затем фронтонов, затем узких вальм.

• При привязывании тазобедренного конца сделайте балочную ферму и тазобедренную ферму. Не беспокойтесь о домкратах, которые связаны с этим бедром, а вместо этого переходите к следующему бедру или фронтону.

Если после выполнения вышеуказанного вы не превысили 15% бюджета, вам нужно будет продолжать с другими участниками фрейминга, пока вы не достигнете предела расходов.

Если клиент может себе это позволить, лучше связать больше ферм. Это возможность, которая появляется только каждые пятнадцать лет или около того, когда кровельное покрытие заменяется.Это дополнительные расходы, но когда надвигается шторм, вы будете чувствовать себя спокойнее, зная, что предприняли шаги, чтобы повысить вероятность того, что дом уцелеет. ~

Ричард Рейнольдс (Richard Reynolds) — подрядчик на пенсии в Брадентоне, штат Флорида. Он отвечал за разработку некоторых методов и языка кода для соединения крыши со стеной.

Решение шести распространенных проблем с каркасом для нового строительства, реконструкции

За последние 25 лет в качестве строителя, инспектора по строительству и представителя лесной промышленности я проинспектировал большое количество каркасов по всей стране.Хотя терминология и методы варьируются от региона к региону, некоторые проблемы с фреймами не меняются. Давайте рассмотрим некоторые распространенные проблемы с кадрированием и то, как их можно исправить или избежать.

С появлением новых международных строительных норм и правил происходят изменения, с которыми всем нам приходится сталкиваться. Среди ключевых моментов — ужесточение требований к креплению стен.

Установка окон из угла в угол на пристройке не является чем-то необычным.Но вы должны помнить о том, что по обе стороны от этих больших площадей стекла должны быть сплошные стены, чтобы обеспечить боковую устойчивость конструкции против ветра и сейсмических сил.

Кодекс говорит, что вы должны иметь распорную стеновую панель шириной 4 фута в каждом углу конструкции и через каждые 25 футов по длине стены. Было бы идеально, если бы дизайнеры предусмотрели в своих планах эти панели на каждом углу, но так не бывает. Когда проектируются дополнения, стены часто недостаточно широки, чтобы вместить 8 футов сплошных панелей, а также окна, которые хочет домовладелец.В итоге вы получите узкие стены рядом с большими стеклянными пространствами.

Испытания и опыт показали, что узкие стеновые панели не обеспечивают бокового сопротивления, необходимого во многих случаях для сопротивления боковым нагрузкам, воздействующим на конструкцию. В кодексе есть альтернативное положение о креплениях, которое позволяет вам уменьшить эти 4-футовые стеновые панели с раскосами до 32 дюймов, если вы сделаете определенные вещи со своим рисунком гвоздей и закрепите эти узкие секции стены в установленном порядке.

Однако до сих пор существуют конструкции, в которых стены шириной менее 32 дюймов располагаются рядом с большими проемами.Давайте посмотрим, как справиться со стенами шириной всего 24 дюйма или даже 16 дюймов.

СВЯЗАННЫЙ: Приносят ли передовые методы создания каркаса пользу ремонтникам?

Первое, что нужно понять, это то, что боковые силы, воздействующие на здание, создают нагрузки, которые заставляют здание соскальзывать с фундамента. Этой силе скольжения, называемой базовым сдвигом, противостоят анкерные болты.Так что, если здание не может скользить, следующее, что делают боковые силы, — это ломают стены. Надлежащее крепление противостоит этому процессу стеллажа. Если вы сделаете стены достаточно жесткими, чтобы уменьшить потенциал стеллажей, вы столкнетесь с еще одной проблемой, называемой опрокидыванием. Исследования показали, что узкие стеновые панели обеспечивают небольшое сопротивление скручиванию, если все края не прибиты гвоздями с очень плотным графиком. Тогда вы получите очень большие опрокидывающие силы.

Анкеры Holdown противостоят опрокидывающим силам, прикрепляя каркас к фундаменту.Но заголовки также могут оказать большое сопротивление этим силам. Когда коллектор заканчивается на краю оконного или дверного проема в случае гаражных ворот, опрокидывающим силам нужно только согнуть двойную верхнюю пластину, чтобы повернуть узкую панель с раскосами рядом с проемом. Однако, если перемычка полностью проходит в каждый угол, с двойными шкворнями на каждом конце и двойными триммерами с каждой стороны оконного или дверного проема, конструкционные панели, соединяющие пластину с пластиной на этих узких стенах, могут связать стену и перемычку. вместе как один.Теперь опрокидывающие силы в узкой стеновой панели должны согнуть коллектор, чтобы панель повернулась и опрокинулась. Это маловероятно, учитывая глубину заголовка. В районах с высокой сейсмической активностью и сильным ветром по-прежнему необходимы крепления на обоих концах каждой панели. В других местах должно быть достаточно одного прижима на каждом конце линии стены.

Если вы обнаружите, что имеете дело со стенами шириной менее 16 дюймов, проконсультируйтесь с инженером, чтобы определить требования к креплениям и креплениям для вашей ситуации, чтобы избежать проблем с каркасом.

Для тех, кто сталкивается со стенами шириной всего от 16 до 24 дюймов по обе стороны от больших окон или дверей, не забудьте сделать следующее, и у вас будет стена, которая может работать и при этом соответствовать назначению кода:

1) Поместите жатку в том месте, где находится груз, под двойной верхней пластиной. Заполните ниже заголовка до верхней части отверстия, если это необходимо.

2) Вставьте жатку до упора в угол, используя двойные шпильки на каждом конце и двойные триммеры с каждой стороны оконного или дверного проема.

3) Наложите не менее 3/8-дюймовой конструкционной панели непрерывно от нижней пластины к верхней пластине и прибейте края к обоим двойным шпилькам и обоим двойным триммерам на расстоянии 3 дюйма от центра. Прибейте края нижней и верхней пластин на расстоянии 3 дюйма от центра. Наконец, прибейте поле заголовка на 3 дюйма по центру как по горизонтали, так и по вертикали.

4) Прикрепите жатку к двойному триммеру на внутренней стене, чтобы уменьшить потенциальный эффект шарнира, особенно в районах с сильным ветром и высокой сейсмической активностью.

5) Используйте прижимы на обоих концах каждой панели в районах с сильным ветром и высокой сейсмической активностью; в других местах должно быть достаточно по одной прижимной планке на каждом конце линии стены. Помните, что в дополнение к держателям по-прежнему требуются анкерные болты.

Многие строители и ремонтники используют гвозди для подвески балок, чтобы поддерживать подвесы, которые они используют для крепления балок или даже балок. Это кажется логичным, потому что они называются подвесными гвоздями для балок.Правда в том, что эти гвозди предназначены для удержания балки на вешалке, а не для поддержки вешалки. Вот почему они всего 1 1/2 дюйма в длину. Вы не хотите, чтобы они проходили через балку и выходили с другой стороны.

На способность гвоздя удерживать подвеску влияют две вещи: его прочность на сдвиг и сопротивление извлечению. Гвоздь для подвески балки — это короткий гвоздь 10d, поэтому он обладает прочностью на сдвиг. С другой стороны, имея длину всего 1 1/2 дюйма, он не обладает сопротивлением выдергиванию, которое имеет обычный гвоздь 10d длиной 3 дюйма.Таким образом, для одиночных вешалок требуется минимум 10d обычных гвоздей в перемычку или балку, поддерживающую вешалку. Двойные подвесы должны поддерживаться минимум 16d обычными гвоздями. Для ремонтников, использующих грузила 16d, они эквивалентны обычному гвоздю 10d. Поэтому их можно использовать для поддержки одинарных подвесок, но не двойных.

Иногда можно использовать гвозди для подвески балок для поддержки подвесов, несущих более легкие грузы. Одна подвеска балки, поддерживаемая гвоздями подвески балки, может нести только 77% своей предполагаемой грузоподъемности.Когда дело доходит до двойных вешалок, вы теряете всего 64% ​​вместимости вешалки, если используете для поддержки вешалки гвозди для вешалок.

На некоторых подвесах указан необходимый размер поддерживающего гвоздя. Ищите это. Но если вы не найдете размер на вешалке, помните, что обычные гвозди 10d подходят для одинарных вешалок, а обычные гвозди 16d поддерживают двойные вешалки. Гвозди для подвески балки удерживают балку в подвеске. Обратитесь к производителю за конкретной информацией о различных требованиях к установке подвески.

Также следите за тем, какие вешалки для лицевой панели вы получаете от поставщика. Многие из того, что мы называем подвесками с двойным сдвигом, уже проданы. Эти вешалки можно отличить от обычных лицевых вешалок по куполу или выступу, торчащему сбоку вешалки. Подвески с двойным сдвигом требуют прибивания лицевой стороной к опорному элементу, а также прибивания носком через эти купола или выступы. Носовые гвозди устанавливаются в балку и перемычку, распределяя нагрузку по двум точкам на каждом гвозде для большей прочности, отсюда и термин «двойной сдвиг».Очевидно, что гвозди для балочных вешалок нельзя использовать в вешалках такого типа. Обычные гвозди должны использоваться для поддержки подвесок с двойным сдвигом.

Когда речь идет о поддержке деревянных двутавровых балок, подвес должен поддерживать нижнюю и верхнюю полки. Если подвеска недостаточно длинна, чтобы поддерживать не менее 3/8 дюйма верхней полки, требуется элемент жесткости стенки. Для торцевых вешалок шириной до 2 дюймов обычно требуются 10d обычных гвоздей для поддержки вешалки. Вешалки шириной более 2 дюймов обычно требуют 16d обычных гвоздей для поддержки вешалок.Вешалки с верхним креплением обычно требуют 10d обычных гвоздей для поддержки вешалки. Всегда консультируйтесь с производителем вешалок, чтобы правильно прибить гвозди в зависимости от стиля вешалки.

Когда дело доходит до консолей, я уверен, что все слышали эмпирическое правило «один наружу, два внутрь». Это относится только к консолям в ненесущих приложениях.Например, у вас может быть эркер, расположенный на конце 2-футовой консоли, и это будет считаться ненесущим, потому что, как правило, перемычка находится сзади на линии основной стены, чтобы выдерживать любые нагрузки сверху. Следовательно, вы можете выдвинуть консоль на 2 фута для эркера, и пока вы возвращаетесь на 4 фута, применяется эмпирическое правило.

Итак, как далеко вы можете установить консольные балки и поставить несущую стену на конце консоли, не проектируя балки? Нагрузки передаются под углом 45 градусов через все, что их поддерживает.Таким образом, если 2×10 балок, которые на самом деле имеют глубину 9 1/4 дюйма, поддерживают несущую стену на расстоянии 9 1/4 дюйма от нижней опоры, нагрузки будут передаваться под углом 45 градусов обратно на эту опору, и никаких инженерных работ не требуется. . Таким образом, ответ — это глубина балки от опоры. Консоли за пределами этого расстояния должны быть спроектированы.

Вы также должны помнить, что балки перекрытия 2×10, изготовленные из пихты Дугласа или южной сосны № 2, могут быть консольными на 2 фута, выдерживая только нагрузку на крышу, и они будут работать.То же самое относится и к деревянным двутавровым балкам. Они также могут быть консольными на 2 фута, если они поддерживают только нагрузку на крышу.

Одна из последних работ над пристройкой – каркас крыши. Чтобы привязать новую крышу к существующей линии крыши, стропила часто опираются на носок, а не на пятку среза седла, или делают надрезы слишком глубоко над верхней пластиной. Эти ситуации ослабляют стропило в точке опоры и могут расколоть стропило. Всегда старайтесь упирать стропило в пятку посадочного среза.Это делает две вещи. Это означает, что стропила на всю глубину опирается на верхнюю пластину, поэтому вам не нужно беспокоиться о расколе стропила. Это также означает, что вы можете получить больше изоляции поверх внешней стены, обеспечивая гораздо лучшую энергоэффективность.

В некоторых случаях для обеспечения полной опоры в пяточной части может потребоваться опускание внешней стенки на несколько дюймов. Высоту стены можно определить по планам и перепроверить в полевых условиях. Однако вместо того, чтобы опустить стену, на стропилах часто делают надрезы.Если стропила слишком глубоко надрезаны над верхней пластиной (своего рода обратная «птичья пасть»), они могут расколоться на внутреннем крае верхней пластины из-за касательных напряжений, вызванных изгибом стропил под нагрузкой. В этом случае для поддержки пятки стропил можно использовать подвески для балок, что устраняет проблему. Просто прикрепите подвес к двойной верхней пластине и установите пятку стропила в подвес. Помните, что подвески с верхним фланцем хорошо работают и в этих случаях.

Думайте о вальмовых и ендовных стропилах как о балках, удерживающих крышу.Балки, разумеется, должны поддерживаться с обоих концов. Следовательно, вальмы и впадины должны поддерживаться внешней стеной (нижний конец) и коньком (верхний конец). «У хребта», а не «у хребта». Существует большая разница. В зависимости от длины вальмового стропила или ендовы вам также может понадобиться промежуточная опора.

Во-первых, убедитесь, что вальмовые стропила и ендовы хорошо опираются на верхнюю пластину внешней стены. Эти стропила должны сидеть непосредственно на стене в несущих целях.Убедитесь, что прямо под ними есть шпильки. К сожалению, ендовные стропила иногда оказываются прибитыми к другому стропилу возле внешней стены, но недостаточно далеко, чтобы опираться на эту стену. Это означает, что всего несколько гвоздей должны выдержать всю нагрузку, приложенную к ендовному стропилу. Сами по себе гвозди не должны нести нагрузки. Элементы каркаса должны поддерживать другие элементы каркаса, то есть стропила к стойкам, стойки к балкам, балки к фундаменту.

Нижний конец как вальмовых, так и ендовных стропил должен прилегать к наружной стене, а срез седла должен располагаться как можно ближе к пятке.Это трудно сделать с бедрами и впадинами, поэтому иногда вам нужно удвоить или даже утроить эти элементы, чтобы обеспечить большую опорную поверхность на опорной стене.

Если вы используете изделия из инженерной древесины для вальмовых и ендовных стропил, помните, что они не должны иметь конусность или надрезы на растянутой стороне элемента. Они должны полностью опираться на вырез пятки или должны быть проверены инженером на сдвиг.

В верхней части, которая находится на коньковой линии, концы вальмовых и ендовых стропил должны опираться ногами на несущую стену или балку.Конец конька также может нуждаться в поддержке в зависимости от конструкции крыши. Если эти ножки 8 футов или больше, они должны быть Т-образными, чтобы не прогибаться под нагрузкой. Эти ножки чрезвычайно важны, когда основная крыша спускается на меньшее слуховое окно. Всегда лучше, если вы можете обрамить слуховое окно над основной крышей. Это, конечно, требует коллектора для поддержки основного каркаса крыши.

Наконец, если вальмовое или ендовильное стропило очень длинное, может потребоваться промежуточная опора.Убедитесь, что эта опора находится выше середины пролета стропил. Слишком низкое размещение может привести к тому, что пятка вальмового стропила или ендовы оторвется от стеновой пластины в условиях нагрузки.

Вам необходимо внимательно следить за конусной резкой балок или лаг. Обычно это становится проблемой для потолочных балок под крышами с малым уклоном или когда вы используете балку в качестве высаженного коллектора.У вас может не хватить высоты над линией плиты по периметру здания, чтобы обеспечить достаточную глубину в точке опоры. Вы не хотите, чтобы балка или балка обрезались до точки, где они опираются на верхнюю пластину. Это означает, что у вас недостаточно поперечного сечения на конце этой балки, чтобы выдержать нагрузку, которую она должна нести.

Если поперечное сечение на конце балки слишком мало, сдвиг может стать проблемой. Для этого потребуется спроектировать луч. Чтобы увеличить глубину в точке опоры, вы можете поместить балку в карман для балки.Длина конусного среза может в три раза превышать глубину элемента, поэтому длина конусного среза обычно не является проблемой.

Дэвид А. Аттербэк владеет компанией TimberTek Consulting в Оверленд-Парке, штат Канзас. Фирма специализируется на строительных нормах и инспекциях, а также на образовательных семинарах по деревянному каркасному строительству и строительным нормам.

Крыша — Строительство дома

В этом доме используются фермы для каркаса крыши. Фермы представляют собой сборные треугольные деревянные конструкции, используемые для поддержки крыши.Альтернативой является создание каркаса крыши из 2×8 и 2×10. В наши дни фермы довольно распространены, потому что с точки зрения строителя они имеют пять больших преимуществ:

• Фермы невероятно прочны.
• Поскольку они строятся строго из более коротких бревен 2×4, они, как правило, намного дешевле, чем альтернатива.
• Вы можете изготовить по индивидуальному заказу практически любую форму, и это позволяет реализовать интересные функции, такие как соборные потолки, по низкой цене.
• С помощью фермы можно пролететь большое расстояние, и ферма передает весь вес на наружные стены. Таким образом, ни одна из внутренних стен не является «несущей», поэтому они могут перемещаться куда угодно и впоследствии легко перемещаться.
• Быстро поднимаются фермы!

С точки зрения домовладельца одним большим недостатком является отсутствие чердака. C’est la vie …

Фермы бывают нескольких стандартных конфигураций:

Фронтонные фермы используются на концах крыши (крайние фермы с обоих концов).Вертикальные части имеют 16 дюймов по центру, чтобы можно было прибить сайдинг. В нашем образце дома используется нестандартная ферма в основной части дома, которая выглядит следующим образом:

Левая сторона обеспечит соборный потолок над гостиной. Для парадного помещения используются ножничные фермы, а над гаражом — М-фермы. Фронтонные фермы используются на концах трех линий крыши.

Фермы сначала укладываются поверх стен либо вручную, либо с помощью крана.

Эти фермы поднялись примерно за четыре часа.Они на 24-дюймовых центрах.

Фермы крепятся к стенам небольшими металлическими пластинами.

После установки ферм крыша покрывается фанерой или ОСП, что придает крыше невероятную жесткость.

В этом доме есть две небольшие нестандартные крыши: крыша над крыльцом (см. следующий раздел) и крыша над проходом.

Каркас крыши без ферм довольно сложен. Углы, встречающиеся во всем, кроме самой простой крыши, становятся запутанными.

Как прикрепить крышу патио к существующему дому и 10 фантастических идей для крыши патио

Провести время, отдыхая на террасе, — отличная идея.Однако блики солнечного света или проливной дождь испортят его. Поэтому вам необходимо установить крышу патио.

Он не только защитит вас от жары и дождя, но и подчеркнет ваш дом. Читайте дальше, чтобы узнать, как прикрепить крышу патио к существующему дому.

Наиболее распространенные способы крепления крыши патио к существующему дому

Прикрепление крыши патио требует средних столярных навыков и творчества, поскольку существует множество способов, из которых вы можете выбирать.

Все они имеют свои преимущества и недостатки. При правильной установке крыша патио дополнит дом и станет дополнительным развлечением для вас и вашей семьи в течение всего года.

Вот 7 различных способов крепления крыши патио к существующему дому, которые вы можете применить.

1. Прикрепите задний канал к панелям лицевой панели непосредственно под водосточным желобом

Этот метод может быть одним из наиболее распространенных способов крепления крыши патио.Чтобы использовать этот метод, у вас будет задний канал и фасция, усиленная двумя стропилами внутри крыши.

Это довольно легко и просто сделать, но этот метод не позволяет вам идти вверх или вниз.

2. Сделать крышу патио немного выше

Этот метод почти аналогичен первому, но для того, чтобы сделать крышу патио немного выше, вам нужно убрать водосточный желоб и разместить задний желоб немного выше. .

Поскольку водосточный желоб снят, вам необходимо будет установить переходную гидроизоляцию с крыши дома во внутренний дворик.Это позволяет добавить более ста миллиметров дополнительной высоты.

3. Установите несколько подступенков для большей высоты

Если вы хотите достичь определенной высоты, вы можете поднять крышу патио с помощью подступенков. Крыша внутреннего дворика, которая поднимается с помощью некоторых кронштейнов, требует специальной крышки баржи.

Он не только позволит вам поднять потолок на 2 фута, но и даст различные великолепные варианты отделки и расслабленной атмосферы.

Если вы хотите получить естественное освещение своего внутреннего дворика, вы можете использовать непрозрачную двойную пленку.

Непрозрачное двухслойное покрытие, устанавливаемое между крышей террасы и колпаком баржи, пропускает естественный свет.

Если вам не очень нравится естественный свет и вы хотите его заблокировать, вы можете заполнить зазор между крышей патио и колпаком баржи и закрыть заднее отверстие.

Чтобы получить более чистый и красивый вид, вы можете добавить дополнительное покрытие для стен. После этого можно заклеить кронштейны с лицевой стороны.

4. Предотвратить брызги дождя, обеспечить циркуляцию воздуха

Конечной целью установки крыши патио является защита от дождя и яркого солнечного света.К сожалению, иногда требуется блокировать поток воздуха.

Чтобы предотвратить брызги дождя, но не препятствовать воздушному потоку, вам необходимо разместить покрытие патио над верхней частью крыши примерно на 300 миллиметров, чтобы оно могло защищать от дождя, не блокируя поток воздуха.

Это ваш лучший выбор, особенно если у вас есть полностью крытое патио, которое не пропускает много воздуха.

5. Самый простой способ получить самый чистый вид

Чтобы получить самый чистый вид без особых усилий, вы можете просто прикрепить задний канал и внутренний дворик прямо к стене дома.

Он не только выглядит опрятно, но и лучше защищает от дождя.

6. Поднимите крышу на 500 миллиметров

Вы можете поднять крышу патио на 500 миллиметров, сняв карниз, облицовку и желоб. После этого подрежьте стропила обратно к линии стены.

Задний швеллер соединяется непосредственно со стропилом и армируется. Выполняя этот метод, вы получите чистую отделку, соединенную с линией стены.

Но вам также может понадобиться установить переходные планки сверху, чтобы завершить внешний вид.

7. Аккуратный и аккуратный вид

Чтобы создать аккуратный и аккуратный вид, требуется дополнительная высота, удаляются карнизы, бордюр и желоб, а стропила обрезаются.

Установите колонны FHS поверх стены. После этого установите и укрепите патио к стропилам. Балка должна быть размещена сверху на желаемой высоте.

Вам нужно будет установить специальный водосточный желоб на доме и специальную баржу сверху.

Это поможет вам убедиться, что все водонепроницаемо.Вам также может понадобиться какая-то резка снизу, чтобы завершить работу.

Некоторые шаги по установке крыши патио к существующему дому

Присоединение крыши патио к существующему дому не является пустяком, но это не означает, что вы не можете этого сделать. Вам просто нужна помощь специалистов, если вы не очень хорошо разбираетесь в столярном деле.

Перед прикреплением крыши патио к вашему дому, вам нужно подготовить некоторые материалы, такие как:

Ступени:

• Измерьте высоту вокруг дома, а не вдоль линии обзора.
• Измерьте размер балки, которую вы собираетесь использовать.
• Карниз можно убрать или оставить.
• С помощью болтов и отвертки прикрепите основания стоек к земле. Вы должны убедиться, что они сидят отвесно.
• Сделайте вырез на одной из сторон горизонтальной балки крыши под углом. Вы должны сделать это тщательно, чтобы стропила сидели на нем вровень.
• Прикрепите горизонтальную балку с помощью пистолета для гвоздей. После этого, чтобы сделать его заподлицо с крышей существующего дома, спилите два крайних стропила.
• Теперь можно приступить к сборке наружных стропил и креплению стропильной балки к краю крыши дома.
• Обрежьте каждый из концов дома, продолжая устанавливать стропила так, чтобы они идеально подходили к верхней части стропильной балки.
• Когда все стропила установлены правильно, сформируйте крышу внутреннего дворика, прикрепив доски горизонтально к стропилам.
• Если вы собираетесь использовать черепицу для покрытия крыши патио, не забудьте уложить черный рубероид вместе с одним слоем ориентированно-стружечной плиты.Когда они установлены, можно приступать к креплению кровельной черепицы.

После того, как крыша патио будет установлена ​​идеально, вы сможете обставить ее так, чтобы получить максимальный комфорт. Вы будете готовы к дождю и яркому солнцу.

Но вы же не думаете, что установка крыши патио сводится к тому, чтобы защитить патио от брызг дождя и палящего солнца, не так ли?

Крыша патио может не только служить щитом. Это может добавить шарма вашему патио.Вот 10 идей для крыши патио, которые вы можете применить к своему дому.

1. Крыша патио в японском стиле

Эта крыша патио вызывает в воображении образы японских домов. Деревянные столбы поддерживают открытые балки, которые немного нависают.

Решетка пропускает естественный свет, поэтому вы будете частично закрыты. Фонари, висящие над зелеными диванами, подчеркивают японский стиль этого патио.

А чтобы он выглядел как традиционный японский дом, несколько бамбуков выращены рядом с внутренним двориком и перед ним.

Плюсы:

• Решетка не полностью блокирует естественный свет, поэтому он все еще может проходить через крышу патио.

Минусы:

• Крыша не может защитить вас от дождя.

2. Современная крыша патио

Эта крыша патио придает современный вид вашему дому. Минималистская концепция, как и любые другие современные дома, — это то, о чем идет речь.

Эта крыша выглядит как парящая, поскольку поддерживается только стойкой и стеной дома.

Потолок с пазами и шпунтами прекрасно дополняет деревянный забор. И так сделайте столб и каркас потолка.

Они дополняют стены и мебель, делая этот внутренний дворик простым, но элегантным.

3. Крыша патио с изящным дизайном

Элегантный дизайн всегда придавал чистый и современный вид любым зданиям, включая патио. Поэтому, если вы хотите, чтобы ваш внутренний дворик выглядел современно, вам необходимо установить гладкую крышу внутреннего дворика.

Эта крыша патио установлена ​​с эстетической целью. Он не закрывает патио полностью, что позволяет капать дождю на этот обеденный стол. Тем не менее, он очень хорошо дополняет дом.

4. Стиль наружной беседки

Деревенский вид состаренных деревянных стоек и балок не мешает ему выглядеть стильно.

Он даже придает очарование внутреннему дворику и дополняет открытую кирпичную стену. Открытые балки немного нависают и обнажают резные края.

Неровные края придают террасе классический вид.

Подсказка:

• Чтобы крыша патио выглядела красивее, вы можете украсить ее розами или любыми другими лианами.

Металл – одно из самых популярных кровельных покрытий, поскольку оно имеет множество преимуществ. Одним из них является его долговечность.

Металл известен своей прочностью и устойчивостью к сильному ветру и снегу. Это также дает вам лучшую защиту от дождя и снега.

Металлочерепица не такая тяжелая, как ее аналоги. Поскольку он довольно легкий, вам будет легко его установить.

Хотя первоначальная стоимость может прожечь дыру в вашем кармане, его все же стоит установить, так как его долговечность не заставит вас заменить его в ближайшее время, а это означает, что у вас есть шанс подсолить немного денег.

6. Полная защита от солнца, снега и дождя

Если вы ищете что-то, что может дать вам максимальную защиту от палящего солнца, дождя и снега , Вам необходимо рассмотреть металлическую кровлю.

Эта металлическая кровля очень подходит к стилю дома. Помимо акцентирования внимания на доме, он обеспечивает необходимую защиту, поскольку крепится непосредственно к стене.

7. Брезентовый тент для крыши патио

Простой, но элегантный. Этот брезентовый оттенок делает довольно хорошую крышу для внутреннего дворика. Он не только подчеркивает внутренний дворик, что придает ему более изысканный вид, но и защищает вас, когда вы хотите насладиться видом на свой задний двор.

Эта крыша внутреннего дворика оснащена карнизами, прикрепленными к каждой из балок. Они позволяют регулировать оттенок полотна по своему усмотрению.

Вы можете отодвинуть полотно, чтобы получить естественное освещение, или закрыть его, чтобы патио было полностью закрыто.

8. Стильная бежевая крыша патио

Эта крыша патио очень хорошо дополняет экстерьер. Мягкий бежевый цвет создает непринужденную атмосферу во внутреннем дворике, так что это может стать отличным местом для отдыха.

Стиль перголы позволяет проникать естественному свету, что делает патио частично затененным. Вы не будете скучать по теплу солнца, сидя во внутреннем дворике.

9. Полупрозрачная крыша патио из стекловолокна

Стекловолокно очень универсально. Поэтому вы можете использовать его как крышу вашего патио.

Стекловолокно довольно легкое и гибкое. Его гибкость и вес делают его очень удобным, когда речь идет о крыше патио.

Кроме того, стекловолокно довольно дешевое, но оно может сделать ваш внутренний дворик более красивым, как на этой картинке.

10. Крыша патио из закаленного стекла

Если вы ищете крышу патио, которая обеспечивает естественное освещение, а также защищает вас от дождя и снега, закаленное стекло быть вашей самой большой ставкой.

Прозрачность закаленного стекла позволяет вам оставаться во внутреннем дворике, наслаждаясь видом на окрестности, включая то, что находится над крышей. Однако это немного дорого.

Также читайте: Окна от пола до потолка Стоимость и идеи

***

Теперь вы знаете, как прикрепить крышу патио к существующему дому и некоторые идеи крыши патио.Прикрепить крышу патио не так уж сложно, не так ли?

Но лучше не устанавливайте его самостоятельно. Наличие некоторой помощи будет потрясающей идеей.

%PDF-1.4 % 291 0 объект > эндообъект внешняя ссылка 291 151 0000000016 00000 н 0000003372 00000 н 0000004491 00000 н 0000005012 00000 н 0000005506 00000 н 0000005656 00000 н 0000005806 00000 н 0000005955 00000 н 0000006104 00000 н 0000006255 00000 н 0000006403 00000 н 0000006553 00000 н 0000006702 00000 н 0000006851 00000 н 0000007002 00000 н 0000007151 00000 н 0000007296 00000 н 0000007445 00000 н 0000007594 00000 н 0000007742 00000 н 0000007890 00000 н 0000008039 00000 н 0000008187 00000 н 0000008337 00000 н 0000008487 00000 н 0000008637 00000 н 0000008786 00000 н 0000008936 00000 н 0000009086 00000 н 0000009237 00000 н 0000009387 00000 н 0000009537 00000 н 0000009687 00000 н 0000009837 00000 н 0000009987 00000 н 0000010137 00000 н 0000010288 00000 н 0000010438 00000 н 0000010589 00000 н 0000010740 00000 н 0000010891 00000 н 0000011036 00000 н 0000011186 00000 н 0000011337 00000 н 0000011488 00000 н 0000011638 00000 н 0000011789 00000 н 0000011940 00000 н 0000012091 00000 н 0000012242 00000 н 0000012393 00000 н 0000012543 00000 н 0000012694 00000 н 0000012838 00000 н 0000012989 00000 н 0000013140 00000 н 0000013289 00000 н 0000013440 00000 н 0000013590 00000 н 0000013740 00000 н 0000013890 00000 н 0000014040 00000 н 0000014189 00000 н 0000015419 00000 н 0000015678 00000 н 0000015930 00000 н 0000017149 00000 н 0000017391 00000 н 0000018616 00000 н 0000018638 00000 н 0000019447 00000 н 0000019469 00000 н 0000020163 00000 н 0000020185 00000 н 0000020923 00000 н 0000020945 00000 н 0000021689 00000 н 0000021711 00000 н 0000022427 00000 н 0000022449 00000 н 0000023193 00000 н 0000023441 00000 н 0000024664 00000 н 0000025893 00000 н 0000027119 00000 н 0000027368 00000 н 0000027622 00000 н 0000027644 00000 н 0000028347 00000 н 0000028369 00000 н 0000029130 00000 н 0000030240 00000 н 0000030294 00000 н 0000030350 00000 н 0000030404 00000 н 0000030458 00000 н 0000030512 00000 н 0000030566 00000 н 0000030620 00000 н 0000030675 00000 н 0000030730 00000 н 0000030785 00000 н 0000030840 00000 н 0000030895 00000 н 0000030950 00000 н 0000031005 00000 н 0000031060 00000 н 0000031115 00000 н 0000031170 00000 н 0000031225 00000 н 0000031280 00000 н 0000031335 00000 н 0000031390 00000 н 0000031445 00000 н 0000031500 00000 н 0000031555 00000 н 0000031610 00000 н 0000031665 00000 н 0000031720 00000 н 0000031776 00000 н 0000031832 00000 н 0000031888 00000 н 0000031944 00000 н 0000032000 00000 н 0000032056 00000 н 0000032112 00000 н 0000032168 00000 н 0000032224 00000 н 0000032280 00000 н 0000032336 00000 н 0000032392 00000 н 0000032448 00000 н 0000032504 00000 н 0000032560 00000 н 0000032616 00000 н 0000032672 00000 н 0000032728 00000 н 0000032784 00000 н 0000032840 00000 н 0000032896 00000 н 0000032952 00000 н 0000033008 00000 н 0000033064 00000 н 0000033120 00000 н 0000033176 00000 н 0000033232 00000 н 0000033288 00000 н 0000033344 00000 н 0000033400 00000 н 0000003532 00000 н 0000004469 00000 н трейлер ] >> startxref 0 %%EOF 292 0 объект > >> эндообъект 440 0 объект > ручей HTKhPIhq&i-|*V»tюRq»LDE Dh(FW X\»spokef}{ι/a
