Крепление стропил к стене дома: как крепить стропила к брусу, крепление балок к мауэрлату гвоздями, чем скрепить между собой, стропильная система, как крепить правильно

как крепить стропила к брусу, крепление балок к мауэрлату гвоздями, чем скрепить между собой, стропильная система, как крепить правильно

Содержание:

Способы крепления стропил
Правила соединения нижних пяток стропильных ног
Методы крепления стропилин к балкам, стене, брусу
Варианты крепления стропил к мауэрлату
— Жесткое крепление
— Скользящее крепление
Крепление стропил в коньковой зоне
Монтаж обрешетки

Крепление стропил крыши дома можно выполнить различными способами, все зависит от конструктивных особенностей стропильного каркаса. Самое главное, чтобы соединение было прочным и могло выдерживать различные нагрузки, связанные с климатическими условиями местности.

Способы крепления стропил

Перед тем, как приступить к возведению крыши, важно разобраться во всех тонкостях процесса, в частности, как крепить стропила между собой. Прочно соединить элементы каркаса можно только с помощью специальных стропильных крепежей. В этом качестве могут выступать детали из дерева и металла.

К деревянным элементам, которые используются для соединения узлов стропильного каркаса, можно отнести следующее:

• Брусья.
• Треугольные косынки.
• Нагеля.
• Шипы.

К металлическим элементам, используемым для этой цели, относят следующее:

• Гвозди или шурупы.
• Болты, укомплектованные гайками и шайбами.
• Скобы и хомуты.
• Накладки.
• Петли.
• Анкерные болты.
• Гвоздевые и зубчатые пластинки.
• Уголки.
• Перфорированная лента.

Использование того или иного вида крепежного элемента определяется требуемой прочностью конструкции, ее геометрией, а также величиной нагрузки.

Правила соединения нижних пяток стропильных ног

Чаще всего стропила нижней частью упираются в стену, при этом связка элементов может проводиться таким образом:

• Непосредственно к мауэрлату.
• Через балки потолочного перекрытия.
• С помощью затяжек и подстропильных брусьев.
• Используя обвязку каркасного строения.

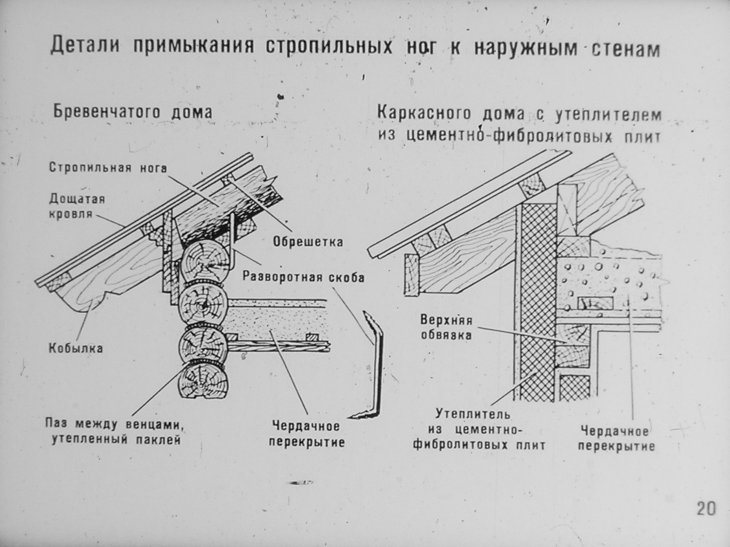

• Присоединение к верхнему венцу дома из бревен или бруса.

Монтаж висячей стропильной системы ведется с учетом того, что жесткое крепление верхней части элементов обеспечивает распорное давление на стены здания. Чтобы снизить степень нагрузки, используют затяжки, соединяющие стропильные ноги одной фермы. В этом случае соединение стены здания происходит с безраспорным треугольником.

Если уложить балки потолочного перекрытия перпендикулярно к стенам, то можно избежать использования затяжек. Стропильная система без мауэрлата применяется при строительстве легких мансардных крыш, но с учетом того, что на стены может оказываться точечная нагрузка. Например, стены из кирпича или других штучных материалов не могут подвергаться точечным нагрузкам, в этом случае обязательно наличие мауэрлата.

Не следует допускать скольжения стропил по балкам, поэтому соединение важно сделать очень прочным. Только в этом случае можно предотвратить деформации кровли под определенными нагрузками.

Методы крепления стропилин к балкам, стене, брусу

Для большинства частных застройщиков актуальным является вопрос, как крепить стропила к брусу. Крепление стропильных ног может выполняться следующими способами:

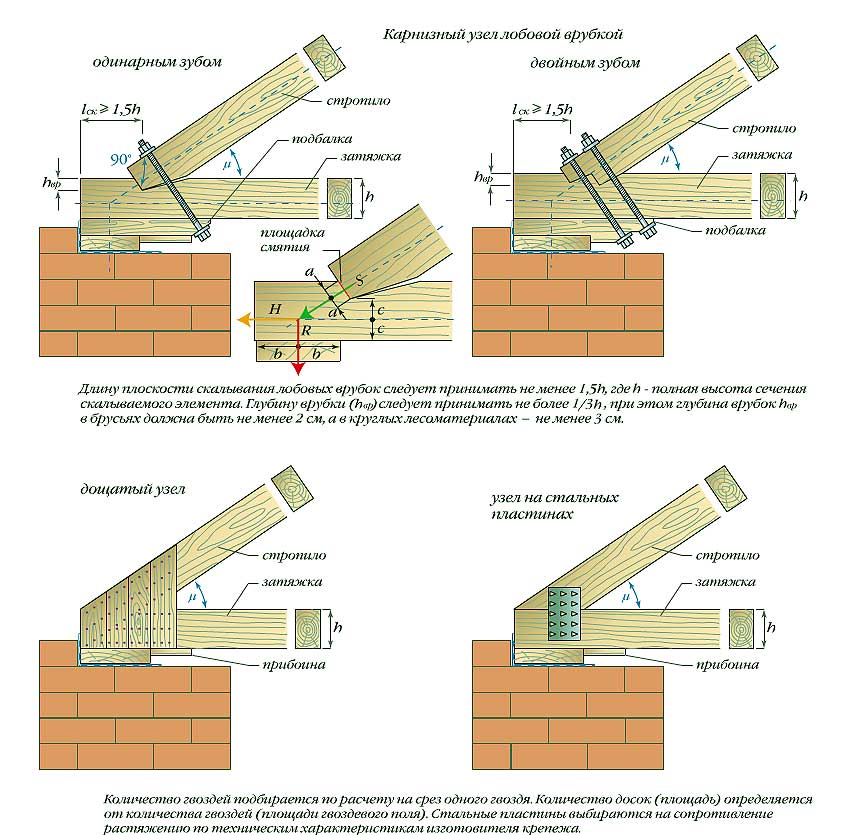

• Упор в балку.
• Зуб с упором.
• Зуб с шипом.

Уклон скатов определяет количество зубьев. С помощью перечисленных способов нагрузка от одного элемента стропильного каркаса может передаваться другому:

• Применение врубки одинарным зубом разрешено в том случае, если скаты имеют уклон больше 35 градусов. В этой ситуации зуб с шипом располагают в пятке стропильной ноги, а в балке выпиливают упор и гнездо для шипа. Главное, чтобы гнездо не углублялось более чем на треть толщины балки. Врубку нужно расположить на расстоянии 0,25-0,35 м от края балки, который располагается за плоскостью стены. Наличие шипа не позволяет стропильной ноге двигаться в боковом направлении.
• Для крыши со скатами небольшого уклона, до 35 градусов, монтаж стропилин предполагает увеличение площади контакта стропильной ноги и балки для увеличения опорной площади конструкции. Для этого делают врубку в два шипа, в замок, с упором и шипом или без шипа.

Связь стропил и балки также может выполняться посредством болтов или болтов и хомутов.

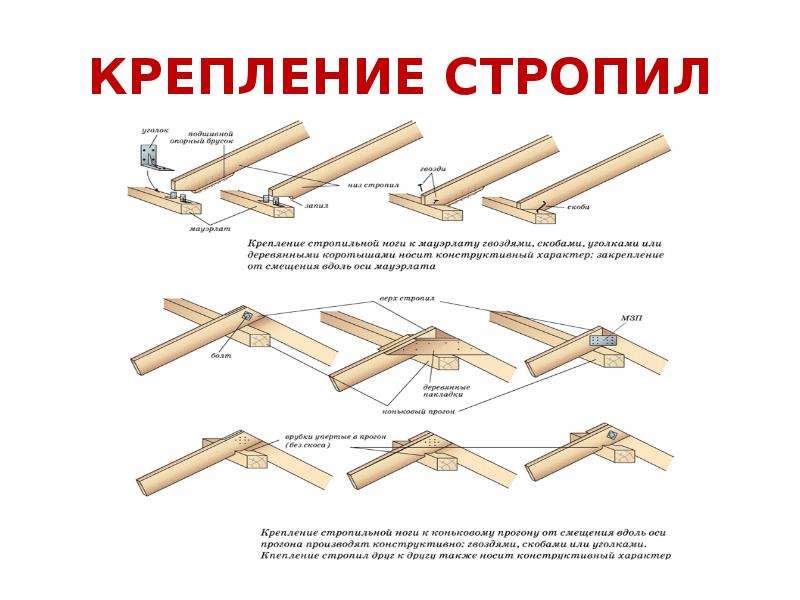

Варианты крепления стропил к мауэрлату

Крепление стропилин к стене в большинстве случаев выполняют посредством мауэрлата. Этот элемент предназначен для равномерного распределения нагрузки от кровельной конструкции на несущие стены строения и его фундамент.

Жесткое крепление

Такой способ соединения не позволяет соединенным элементам конструкции сдвигаться, изгибаться или поворачиваться. Добиться такого результата можно в следующем случае:

• Если использовать уголки металлические для стропил, которыми будут соединяться стропила с подшивным опорным брусом. В этом случае стропильная нога жестко упирается в опорный брус и закрепляется с помощью стальных уголков, которые располагаются по бокам соединяемых элементов. Именно уголки не позволяет элементу смещаться в поперечном направлении.
• Если выполнить запил на стропильной ноге и закрепить ее с помощью скоб, гвоздей или проволоки. При этом крепление стропил гвоздями выполняется с обоих боков узла соединения, а третий – в нижнюю часть элемента в вертикальном направлении.

В обоих случая требуется дополнительная фиксация стропил и стен дома с использованием проволоки или анкерных болтов.

Скользящее крепление

Соединенные таким способом элементы конструкции получают возможность перемещаться относительно мауэрлата на допустимое расстояние. Такой крепеж для стропил получают в результате выполнения запила стропил и их крепление с помощью скоб или гвоздей. Кроме этого можно использовать «салазки» — специальные скользящие крепления для стропильных ног.

Скользящее крепление балок к мауэрлату пользуется популярностью в деревянном домостроении, которому свойственна естественная усадка. Использование в этом случае скользящего соединения предотвращает деформацию стропильной системы. Скольжение стропильных ног позволяет подстроиться конструкции крыши под изменяющуюся форму основного строения. Монтаж остальных элементов крыши выполняется по стандартной схеме.

Крепление стропил в коньковой зоне

Стропила и конек соединяются по особой технологии, которая подразумевает следующие варианты:

• Соединение встык — считается самым надежным вариантом. Для этого стропильные ноги в верхней части спиливают под углом, который соответствует уклону скатов будущей крыши. Местами срезов стропилины соединяют между собой и фиксируют гвоздями размером не меньше 150 мм. Крепежные элементы должны входить под определенным углом и проходить в противоположную стропилину, обеспечивая плотное соединение. Соединять стропильные ноги встык можно посредством металлических иди деревянных накладок. Они располагаются в месте соединения, при этом металлические накладки крепятся болтами, деревянные – гвоздями.
• Крепление на коньковый брус также предполагает спил верхней части стропильных ног под определенным углом. Однако каждый стропильный элемент крепится к коньковому прогону индивидуально.
• Соединение внахлест можно назвать самым простым способом, при котором стропильные ноги прикладывают друг к другу боковыми плоскостями, не спиливая верхние кромки. При этом важно знать, чем скрепить стропила между собой. Для фиксации используют болты или шпильки с шайбами.

Чтобы монтаж стропильного каркаса не показался слишком сложным, рекомендуется использовать заранее приготовленные шаблоны из досок. Для этого берут материал, соответствующий размерам стропил и делают на нем соответствующие вырезы. По шаблону готовят все стропильные ноги и поднимают их на крышу.

Монтаж обрешетки

Правильно смонтированная обрешетка является залогом надежной кровли. В зависимости от выбранного кровельного покрытия обрешетку можно сделать сплошной или разреженной.

В большинстве случаев для изготовления обрешетки используют бруски или доски. Фиксация брусков выполняется одним крепежным элементом в узле соединения, доска прибивается двумя гвоздями, которые располагают по краям. Не рекомендуется прибивать доску одним гвоздем, так как в этом случае может привести к выкручиванию материала под действием больших нагрузок.

Допускается использование короткого пиломатериала для обрешетки. Сращивание элементов нужно делать непосредственно на стропилах, фиксируя при этом концы обоих соединяемых деталей. Стыки элементов обрешетки на соседних рядах рекомендуется располагать на разных стропилах.

Для качественной установки стропильного каркаса, нужно выбрать наиболее правильное крепление стропил.

Крепление стропил к кирпичной стене: виды, проект

Содержание

• 1 Виды стропил
  • 1.1 Возможные габариты стропильных ног
• 2 Проект крепления стропил к кирпичной стене
• 3 Как крепить каркасные системы?

Крыша — основной элемент дома. Чтобы сформировать прочную и надежную конструкцию кровли, нужно высчитать расположение каркаса стропил, и правильно смонтировать. Разновидности стропильных систем и способы их монтажа зависят от того, какой тип крыши был выбран. Чтобы не допустить деформацию и сохранить целостность опорных балок крыши, следует учесть все особенности их крепления.

Виды стропил

Стропильная система — это основа кровли, что состоит из деревянных балок, которые удерживают покрытие и кровельную конструкцию, а также создают требуемую конфигурацию крыши. Вверху соединяются под углом, а внизу крепятся к мауэрлатному брусу. С монтажа этого основного несущего элемента и начинают крепление стропил к кирпичной стене. Различают следующие виды крыш с соответствующими стропильными системами:

• односкатные;
• двускатные;
• вальмовые;
• шатровые;
• ломаные.

Каркасные системы состоят из стропильных ног, мауэрлата, конька, обрешетки и подпорных элементов. При этом сами стропила бывают двух видов:

• Наслонные. Имеют две опоры — вверху крепятся к коньковой опоре, внизу к мауэрлатному брусу путем врубки.
• Висячие:
  • с одной нижней опорой — в верхней части под углом упираются друг в друга и соединяются;
  • в нижней — крепятся подвижными креплениями к мауэрлату.

Вернуться к оглавлению

Возможные габариты стропильных ног

Вернуться к оглавлению

Проект крепления стропил к кирпичной стене

Важным этапом перед началом строительных работ считается проектирование объекта. При составлении проекта каркасной системы в расчет берут вес всей кровли, а также нагрузки на нее, которые могут возникнуть при воздействии ветра и атмосферных осадков. Исходя из этих показателей планируют толщину несущих стен здания и выбирают строительные материалы. Проектирование включает:

• определение формы кровли и ее тип;
• расчет веса кровельного материала с учетом его типа;
• определение угла наклона крыши;
• выбор конструкции и вида стропильной системы;
• расчет размеров пространства для перекрытия;
• выбор сечения бруса.

На этапе проектирования нужно определится с завершением кладки из кирпича: ровно или с уступом. От этого зависит способ закрепления мауэрлата.

Вернуться к оглавлению

Как крепить каркасные системы?

Крепление стропильных систем начинают с монтажа мауэрлатного бруса. Его устанавливают на наружные стены дома, предварительно покрыв поверхность для крепления материалом с гидроизоляционными свойствами. Способов крепления три:

• Шпильками. В стене делают отверстия глубиной в половину шпильки и с шагом 30—40 см. Их заливают мастикой и вставляют в них стержни из металла. Брус устанавливают на эти стержни заранее просверленными отверстиями соответствующего размера.
• Клиньями из дерева. Во время кладки кирпича оставляют специальные пустоты, в которые затем устанавливают деревянные клинья нужного размера. Мауэрлат устанавливают на эти клинья попадая в подготовленные в нем отверстия.
• Стальными стержнями. Заменой деревянных клиньев могут стать стержни из металла.

После монтажа мауэрлатного бруса на него крепят стропила. Для этого используют жесткие или скользящие крепления. В дополнение стропильные ноги прикручивают проволокой к внутренней стороне стены. Проволочную скрутку монтируют на вбитый в стену костыль. Расстояние между ним и мауэрлатом должно быть 250—300 мм.

Как прикрепить стропила и фермы к верхней пластине

683shares

• Share
• Штифт

Вы находитесь в середине строительства, и пришло время начать обрамление односкатной крыши. Вы знаете, что существует множество способов крепления стропил и ферм к верхней пластине, но вы не уверены, какой из них лучше всего подходит для вашего проекта.

Как лучше всего прикрепить стропила и фермы к верхней плите? Для выполнения этой работы можно использовать несколько методов, в том числе гвозди на ногах, ураганные стяжки и даже винты. В этой статье мы рассмотрим каждый метод, чтобы помочь вам определить, какой из них лучше всего подходит для крыши, которую вы строите.

Быстрая навигация

• Что такое фермы и стропила?
• Как прикрепить стропила к верхней плите
  • 1. Крепление гвоздями
  • 2. Анкерная стяжка
  • 3. Соединитель для конькового стропила
  • 4. Крепление специальных стропил без шурупов – Соединитель с переменным шагом
  90LOK 6” 5.
• Как прикрепить кровельные фермы к верхней плите
  • 1. Крепление гвоздями
  • 2. Поворотный ремень
  • 3. TimberLOK
  • 4. Анкер Hurricane
  • 5. Угловой соединитель ML
• Заключение

Что такое фермы и стропила?

Для создания крыши здания можно использовать как фермы, так и стропила. Хотя они функционируют одинаково, у них есть уникальные различия, которые влияют на то, как они крепятся к опорным стенам.

Давайте начнем со сравнения этих двух разных стилей крыш. Стропила — это балки, идущие от вершины крыши к верхней плите несущих стен. Они соединяются на пике крыши, соединяясь с противоположным стропилом или с коньковой балкой, которая проходит по всей длине пика дома или сарая. Стропила устанавливаются поштучно при возведении крыши.

Фермы, как и стропила, образуют профиль крыши строения. Однако, в отличие от стропил, фермы предварительно собираются перед установкой. Фермы состоят из двух отрезков пиломатериалов, образующих верхний край фермы, нижнего пояса, соединяющего два противоположных конца верхнего пояса, и ряда поддерживающих перемычек посередине.

Фермы обычно собираются на складе, а затем устанавливаются как единое целое. Благодаря дополнительным опорным элементам фермы обычно намного прочнее стропил и поэтому могут выдерживать более длинные пролеты.

Для получения дополнительной информации о фермах и стропилах ознакомьтесь с моей статьей о стропилах и фермах.

Прежде чем мы начнем, важно понять, почему присоединение вашей крыши, будь то ферменная или стропильная, к вашей конструкции является таким важным этапом в процессе строительства. Важно понимать, что не все методы, которые мы обсудим в этой статье, одинаковы.

Некоторые методы могут выдерживать большие подъемные нагрузки. Что такое подъем? Подъем — это давление, создаваемое, когда ветер дует вверх на крышу вашей конструкции. Во время некоторых стихийных бедствий, таких как торнадо и ураганы, величина подъема, которую может выдержать ваша крыша, может определить, останется ли крыша на месте или нет.

Хотя в этой статье мы не будем вдаваться в подробности обо всех факторах, влияющих на определение рейтинга загрузки крыши, который включает в себя все, от пролета вашей крыши до типа пиломатериалов, которые вы используете, мы обсудим, какие методы крепления сильнее других.

Определяя, что подходит для вашей крыши, учитывайте, где вы живете и какие погодные условия должно выдерживать ваше здание. Конечно, если вы живете в прибрежном районе, подверженном ураганам, вам следует использовать ураганные галстуки.

Как прикрепить стропила к верхней пластине

Для обеспечения устойчивости крыши важно иметь прочное соединение между стропилами и верхней пластиной. Силы гравитации на крыше заставляют стропила выталкиваться наружу. Таким образом, важно правильно закрепить стропила, чтобы эти силы не взяли верх.

Частично это связано с созданием выреза «птичья пасть» для облегчения соединения верхней пластины и стропила. Вырез птичьего рта включает в себя выемку в форме птичьего рта на каждом стропиле, где он встречается с верхней пластиной.

Этот паз позволяет балке плотно прилегать к верхней пластине. Это необходимо? Хотя у вас может возникнуть искушение избежать, по общему признанию, утомительного процесса вырезания птичьего рта в каждом стропиле, не делайте этого.

Во-первых, паз создает большую площадь поверхности в месте соединения верхней пластины со стропилом, обеспечивая лучшее соединение для скрепления их вместе.

Также стоит подумать о гравитации. Те гравитационные силы, о которых мы упоминали ранее, выталкивают наружу каждое стропило, от вершины до карниза. Вырезая выемку в виде птичьего рта, эти силы перенаправляются вниз на настенную пластину и стену, а именно туда, куда вы хотите, чтобы эти силы направлялись.

В конце концов, стены должны поддерживать крышу. Это предотвратит потенциальное смещение стропил, что приведет к провисанию крыши или, что еще хуже, к обрушению внутрь.

По тем же причинам вам также следует подумать об использовании хомутов, если вы планируете использовать стропила. Стяжка с воротником представляет собой отрезок пиломатериала, который прикрепляется к каждому противоположному стропилу возле вершины, предотвращая расхождение ваших стропил. Хомутные стяжки также снимают нагрузку с настенной плиты и стыка стропил.

Для дополнительной поддержки вы можете использовать потолочные балки, которые представляют собой отрезки пиломатериалов, идущие от конца одного стропила к другому.

1. Крепление гвоздями

Крепление гвоздями — один из проверенных временем способов крепления стропила к верхней пластине. Он включает в себя крепление стропила к верхней пластине путем забивания гвоздей через стропило и в заглушку стены под углом на противоположных сторонах стропила. Этот метод используется потому, что просто невозможно вбить пластину прямо в стропило из-за стенных шпилек.

Сколько гвоздей нужно использовать, зависит от размера верхней пластины. Для верхней пластины 2×4 используйте три пальца на ногах, чередуя стороны. Для верхней пластины 2×6 используйте пять ногтей на ногах, снова чередуя стороны с каждым ногтем.

С помощью гвоздя 8d забейте каждый гвоздь под углом примерно 30 градусов на расстоянии от стыка так, чтобы примерно 1/3 длины гвоздя входила в стропило, а оставшиеся 2/3 — в заглушку стены.

Такие гвозди обычно называют «наклонными». Какой в ​​этом смысл?

Наклонные гвозди на противоположных сторонах предотвращают выдергивание гвоздей. Это также снижает вероятность того, что гвозди будут срезаны под весом крыши.

2. Галстук «Ураган»

Не хотите дурачиться с гвоздями на ногах, которые включают оценку углов и глубины? Хотите более надежное соединение. Тогда весна для галстуков Simpson Strong-Tie Hurricane.

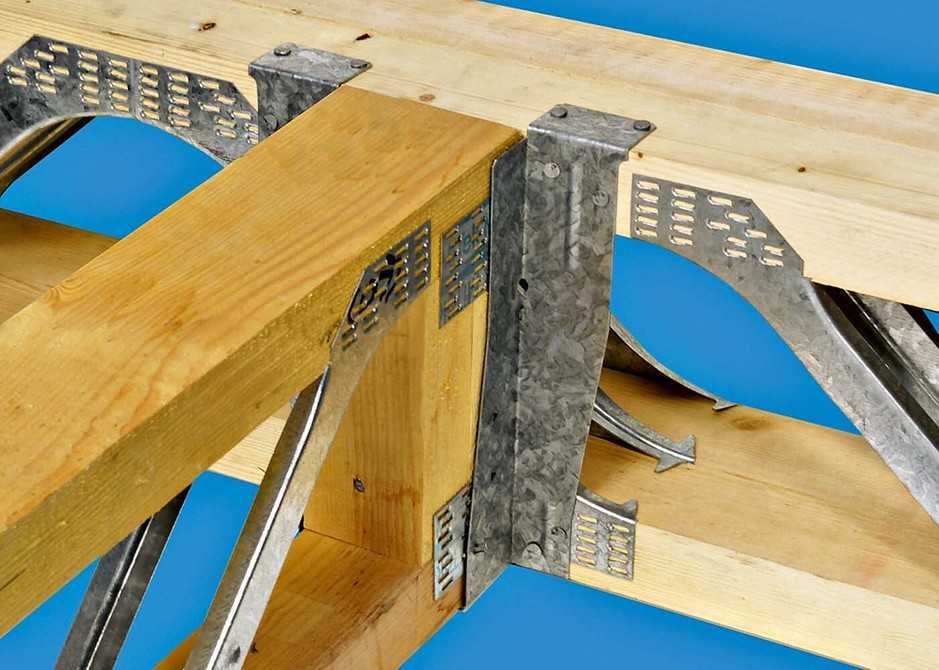

Эти стяжки, похожие на подвесы для палубных балок, состоят из металлической пластины, которая удерживает стропила, прижимаясь к стенной пластине. Как и в случае с вешалкой для палубных балок, здесь предусмотрены специальные отверстия для гвоздей, что делает процесс установки несколько надежным.

После установки стропила вставьте пластину на место и прикрепите ее структурными винтами Simpson Strong-Tie или оцинкованными гвоздями 8d.

Simpson Strong-Tie также предлагает другой вариант, который крепится к передней части верхней пластины и боковой части стропила. Как и в случае с другим стилем, эти разъемы предлагают удобство, а также прочность. Выровняйте их и вверните структурные винты в каждое из десяти предварительно просверленных отверстий.

Как следует из названия, эти стяжки предназначены для надежной фиксации крыши при сильном ветре или даже при землетрясении. Хотя вы заплатите за них немного больше, удобство и дополнительная мощность того стоят.

3. Соединитель конькового стропила

Как следует из названия, эти удобные соединители обычно используются для крепления стропил к коньковому брусу на вершине крыши. Они работают так же хорошо, чтобы соединить стропила с верхними пластинами. Они особенно хорошо работают с навесом.

Эти соединители крепятся к краю верхней пластины с помощью оцинкованных гвоздей через предварительно просверленные отверстия. Затем стропило вставляется в кронштейн, прикрепленный к пластине, и закрепляется гвоздями через предварительно просверленные отверстия.

4. Крепление стропил без птичьего паза – соединитель с переменным шагом

Если вы действительно против идеи делать на стропилах вырезы в виде птичьего паза, то вы можете рассмотреть соединители Simpson Strong Tie с переменным шагом. Соединитель крепится к верхней части настенной пластины и включает в себя регулируемый кронштейн, который принимает и фиксирует стропило.

Этот кронштейн можно отрегулировать для наклона от 3:12 до 12:12.

С помощью этого кронштейна вы избавляетесь от необходимости делать пазы и забивать гвозди. Просто установите кронштейн и установите его через предварительно просверленные отверстия с гвоздями 10d. Этот соединитель с переменным шагом может сэкономить вам много времени, но не сэкономит вам деньги, так как эти кронштейны недешевы. Решите, стоит ли экономия времени дополнительных затрат при рассмотрении этого варианта.

5. Специальные 6-дюймовые шурупы – TimberLOK

Крепление гвоздями обычно используется, когда невозможно прибить верхнюю пластину к стропилу. Что ж, у TimberLOK есть еще один вариант. Возможно, вам не удастся прибить верхнюю пластину к стропилу. Но можно вкрутить в него винт.

Шурупы TimberLOK длиной 6 дюймов прикрепляют стропило к верхней пластине, вкручивая винт под углом от стыка между стойкой стены и верхней пластиной через верхнюю пластину в стропило. Это достаточно сильно? Будьте уверены, это так. Шурупы TimberLOK соответствуют требованиям национальных норм IRC 2012 для соединений стропил или ферм с верхней пластиной.

Требуется только один шуруп на стропило, это один из самых быстрых способов соединения верхней пластины и стропила. Для винта TimberLOK даже не требуется направляющее отверстие.

Как прикрепить стропильные фермы к верхней пластине

Хотя многие методы крепления ферм аналогичны стропилам, крепление стропильной фермы к верхней пластине немного сложнее из-за особенностей ферм .

В отличие от стропил, которые устанавливаются поштучно, фермы устанавливаются после их полной сборки. Это означает подъем и размещение объекта, который может весить сотни фунтов в зависимости от размера крыши, которую вы строите.

В домах фермы необходимо поднимать на место с помощью крана. Для навесов фермы обычно достаточно легкие, чтобы их можно было вручную установить на место, но вам, вероятно, понадобится пара дополнительных рук для выполнения этой задачи.

Поскольку нижняя часть фермы скрепляется нижним шнуром, для крепления фермы к верхней пластине не требуется выреза птичьего рта. Нижний шнур должен лежать прямо на верхней пластине, что делает присоединение фермы сравнительно простым процессом.

Чтобы выполнить это соединение, имейте в виду, что, как и в случае со стропилами, согласно большинству строительных норм и правил требуются анкерные скобы для защиты крыши от сильного ветра. Требуются ли ураганные стяжки, во многом зависит от того, где вы живете, поэтому обязательно проверьте свои строительные нормы и правила, чтобы увидеть, необходимо ли это.

Даже если они не требуются, лучше всего использовать ураганные стяжки, чтобы обеспечить надлежащую защиту вашей конструкции.

Общее эмпирическое правило для установки фермы заключается в том, что вам необходимо устанавливать ферму как минимум через каждые 24 дюйма. Имея это в виду, определите пространство от конца до конца и равномерно распределите фермы. После прикрепления фермы убедитесь, что она установлена ​​вертикально, прежде чем переходить ко второй.

Используйте распорки, чтобы удерживать фермы на месте, когда будете продвигаться поперек.

1. Крепление гвоздями

Как и в случае стропил, крепление гвоздями является одним из наиболее распространенных способов крепления ферменной крыши к стеновой плите. Прибейте ферму к верхней части настенной пластины, вбив ее через стороны нижнего пояса под углом 30 градусов.

Учитывая, что в этой части нижнего пояса, скорее всего, находится одна из соединительных пластин, скрепляющих ферму, может потребоваться прибить металлическую пластину с одной стороны фермы. Это нормально. Только не повредите пластину при этом.

Как и при установке стропил, используйте гвоздь 8d, следя за тем, чтобы примерно 2/3 длины гвоздя попали в стеновую пластину. Убедитесь, что ногти на ногах с обеих сторон фермы на каждом конце. Используйте три гвоздя для хорды 2×4, два с одной стороны и один с другой, и четыре гвоздя для хорды 2×6, по два с каждой стороны.

2. Поворотный ремешок

Если вы ищете вариант, обеспечивающий более надежное соединение, чем стандартное крепление на ногах, рассмотрите эти поворотные ремешки от Simpson Strong-tie. Эти ремни охватывают соединение между фермой и верхней пластиной. Лента прикрепляется к нижней стороне верхней пластины, а затем закручивается поверх верхнего пояса фермы, прочно удерживая их вместе.

Просто согните хомуты вокруг соединения, а затем установите с помощью указанных крепежных элементов. Хотя их может быть сложнее установить, чем ногти на ногах, они обеспечивают большую прочность, сопротивляясь поднятию лучше, чем ногти. Если вы живете в районе, подверженном разрушительным сильным ветрам, это отличный вариант для вас.

3. TimberLOK

Альтернатива TimberLOK гвоздям и пластинам также может использоваться для ферм. Установка аналогична стропилам; только вы вкручиваете 6-дюймовый винт через нижнюю часть верхней пластины в верхний и нижний пояс фермы, а не в стропило.

Как и в случае со стропилами, убедитесь, что вы вкручиваете шуруп в точку, где встречаются верхняя пластина и стойка стены. Чтобы обеспечить надежное соединение, убедитесь, что винт проходит через все три части: верхнюю пластину, нижний пояс и верхний пояс.

4. Анкерная стяжка

Анкерные стяжки — отличный вариант для крепления фермы к верхней плите. Монтаж ферм такой же, как и стропил (см. выше). Вместо того, чтобы прикреплять стяжку к стропилу, вы будете прикреплять ее к нижнему поясу фермы. Ураганные связи обеспечивают прочное соединение, которое обеспечит вам самое сильное сопротивление подъему.

5. Угловой соединитель ML

Простой, прочный и эффективный. Эти угловые соединители от Simpson Strong-Tie создают прочное соединение между фермой и верхней пластиной и относительно просты в установке. Они работают, создавая соединение прямо на 90-градусном стыке фермы и верхней пластины.

После установки фермы прикрепите угловые соединители к обеим сторонам нижнего троса и закрепите их с помощью винтов Simpson 1/4” x 1,5” с сильным завинчиванием.

Вывод

Есть много хороших вариантов, которые следует учитывать при определении того, как прикрепить крышу к стенам конструкции, которую вы строите. Крепление гвоздями — один из самых простых способов крепления стропил или ферм к верхней пластине, в то время как ураганные стяжки обеспечивают превосходную прочность, чтобы ваша крыша оставалась на своем месте.

Когда придет время прикрепить крышу, будь то фермы или стропила, обязательно подумайте, что лучше всего соответствует потребностям конструкции, которую вы строите.

Евгений Сокол

Юджин был энтузиастом DIY на протяжении большей части своей жизни и любит заниматься творчеством, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Установка стропил на крыше патио | HomeСоветы

Эта статья является продолжением статьи: Строительство крыши над террасой или патио.

В этой статье:

Крепление стропил к ригелю
Сращивание стропил
Наклонные стропила
Крепление стропил и балок

Стропила распределяют нагрузку на крышу террасы по балкам, что позволяет использовать кровельные материалы, слишком непрочные для перекрытия расстояний между балками.

Стропила должны выдерживать собственный вес на открытом пространстве без провисания и перекручивания, а также выдерживать вес кровельного покрытия.

Для крыши, которая должна отводить воду, стропила имеют наклон.

Стропила могут соединяться с ригелями и балками любым из нескольких способов. Правильный метод зависит от конструкции крыши. Правильные пролеты и расстояние между балками и стропилами крыши патио см. в разделе Максимальные пролеты балок и стропил крыши патио.

Декоративная обрезка концов стропил может придать террасной крыше или беседке особый стиль. Если вы хотите добавить декоративные детали к стропилам, сделайте это до того, как поднимете и закрепите их на месте. Используйте сабельную пилу для выполнения криволинейных надрезов.

Крепление стропил к ригелю

При накладном перекрытии стропила крепятся к дому одним концом. Соединители с металлическим каркасом обеспечивают наилучшее соединение.

Подвески для балок могут подвешивать стропила к ригелю, но для наклонных стропил сделайте надрезы или используйте специальные подвески для стропил.

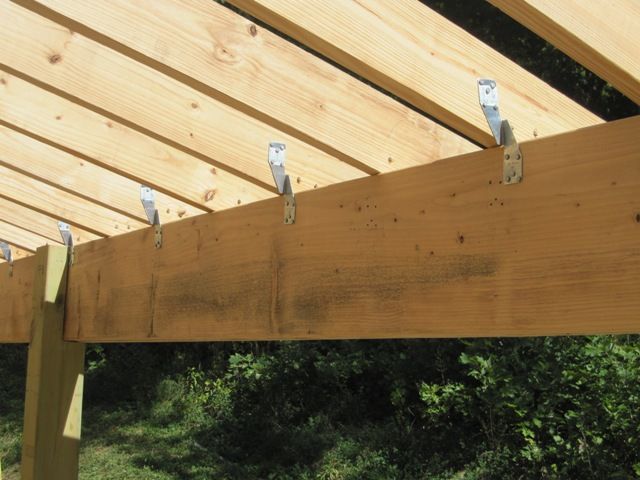

Если стропила будут располагаться поверх ригеля, прикрепите их сейсмическими анкерами так же, как стропила крепятся к балке.

Сращивание стропил

Там, где соединения стропил не будут видны, стропила можно соединить встык с помощью «фасонок» из досок.

Для этого соедините концы стропил вместе на опорной балке. Затем прибейте два куска бруса размером 1 или 2 сантиметра той же ширины, что и стропила (как показано слева), и длиной около 18 дюймов по центру обеих сторон стыка. Или соедините элементы, используя изготовленные металлические пластины для сращивания.

Убедитесь, что каждый конец стропила опирается на опорную балку на целый дюйм. Если вам необходимо соединить несколько стропил, расположите их в шахматном порядке на разных балках, чтобы предотвратить ослабление основания.

Другой метод сращивания, хотя он и не использует равномерное расстояние, заключается в перекрытии концов стропил, поддерживаемых балками. Если на всю длину стропила требуется более одного стыка, чередуйте стороны внахлест.

Для стандартных 2-дюймовых пиломатериалов прибейте обе стороны каждого соединения шестью обычными оцинкованными гвоздями 8d или 10d. Этот тип соединения, как показано вверху справа, добавляет поперечную устойчивость стропилам и может устранить необходимость в раскосах.

Наклонные стропила

Установка наклонных стропил на место может оказаться непростой задачей для новичка. Обычно проще всего вырезать одно стропило, а затем использовать его в качестве шаблона для остальных, но это работает только в том случае, если опорная балка и ригель (или вторая балка) идеально параллельны.

Чтобы обрезать наклонные стропила для пристроенной к дому террасной крыши, положите стропильную доску так, чтобы ее край лежал на ригеле и балке параллельно ригелю. Затем плотно прижмите кончик стропила к стене дома. Используя деревянный брусок в качестве линейки, отметьте концы для обрезки.

Отрежьте треугольную деталь от конца стропила, который опирается на ригель, и от конца, который опирается на балку, как показано ниже. Вырежьте пазы «птичьим ртом» в тех местах, где стропила опираются на ригель и на балку.

Разместите стропила в нескольких местах вдоль ригеля и балки, чтобы проверить их посадку. Затем разметьте и обрежьте оставшиеся стропила, используя это стропило в качестве шаблона. Прежде чем крепить стропила на место, обработайте их отделкой по дереву. Если крепление террасной крыши к ригелю под карнизом не дает достаточно места для высоты, вы можете установить новые стропила патио на верхнюю пластину стены. © HomeTips.com

Крепление стропил и балок

При строительстве крыши внутреннего дворика может быть сложно построить конструкции из стоек и балок, которые поддерживают стропила. Вот несколько советов, как это сделать:

Существуют различные способы крепления стропил к балке. Самый распространенный способ их крепления к верхней части балки — вкручивание шурупов под углом.

При этом может потребоваться сначала просверлить направляющие отверстия, чтобы древесина не раскололась. Если стропила будут наклонными, используйте сейсмические анкеры (также известные как связи для стропил), как показано выше.

Хотя в большинстве случаев достаточно одного стандартного анкера, второй может потребоваться по диагонали от первого в районах с сильным ветром или сейсмической активностью; проконсультируйтесь с вашим строительным отделом о местных стандартах. С обычными анкерами вы должны сделать надрезы на стропилах, чтобы они подходили, или использовать двухсторонний анкер, чтобы избежать надрезов.

Там, где стропила протянуты на большие расстояния или расположены на большом расстоянии друг от друга, они склонны к искривлению или короблению, если они не закреплены блокировкой. Ширина стропил также имеет значение; те, которые сделаны из пиломатериалов размером 2 на 8 или больше, требуют большей блокировки, чем те, которые сделаны из 2 на 6.

Интервал между блокировками обычно определяется местными нормами. Если пролеты стропил менее 8 футов, перемычки (перпендикулярные стропила), прибитые поперек концов стропил, подходят для стропил, которые сидят поверх балок.

Проведите мелом линию на стропилах, где будет проходить блокировка, а затем проложите путь через балки, отмерив и отметив длину необходимых блоков.

Самый простой способ разместить блоки — расположить их в шахматном порядке от одной стороны меловой линии к другой, как показано слева.
